Подшлемы М 17 и М 18 (германские).

Тема у розділі 'Реставрація знахідок', створена користувачем 663, 23 вер 2015.

Сторінка 2 з 8
  1. Александр Лемешко

    Александр Лемешко Major

    Рейтинг:
    1
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    2.691
    Адреса:
    Sumy
    Приветствую Камэрады!! Вставлю копейку)) согласен с Александром по диаметру отверстия-2мм.(мерил в редакторе по последнему фото)Только иголка "Ромалэ не при чем .Кожа не прошивалась))
    Саня, представленный ремешок(фото) австрийский. .Мы ж немца делаем))??

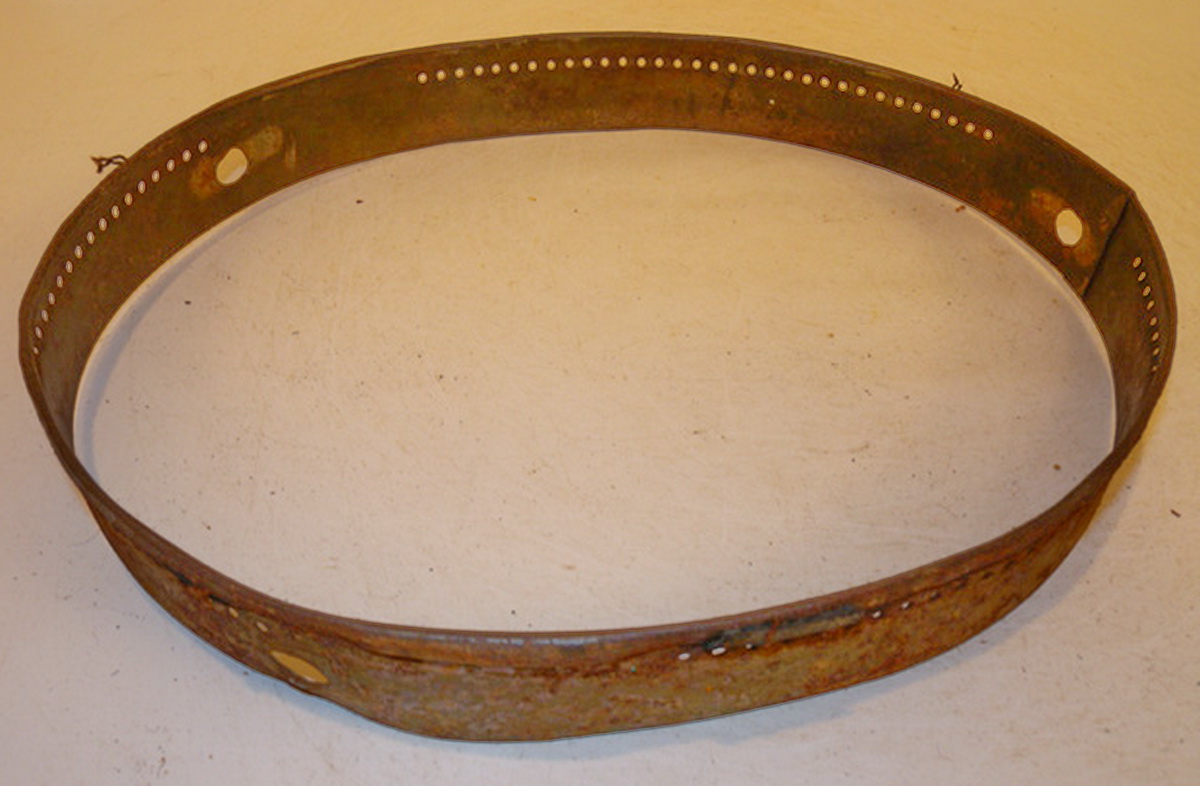

    По количеству отверстий и их расположению ,накопал вот такие фото..Количество 32-33 . Отверстия под кламмеры =два боковых-продолговатые,задний-круглый..С уваж.Саня
    п.с. пока писал ,уже многое прояснили))))))


    Images:

    ВН ПОБОК.jpg

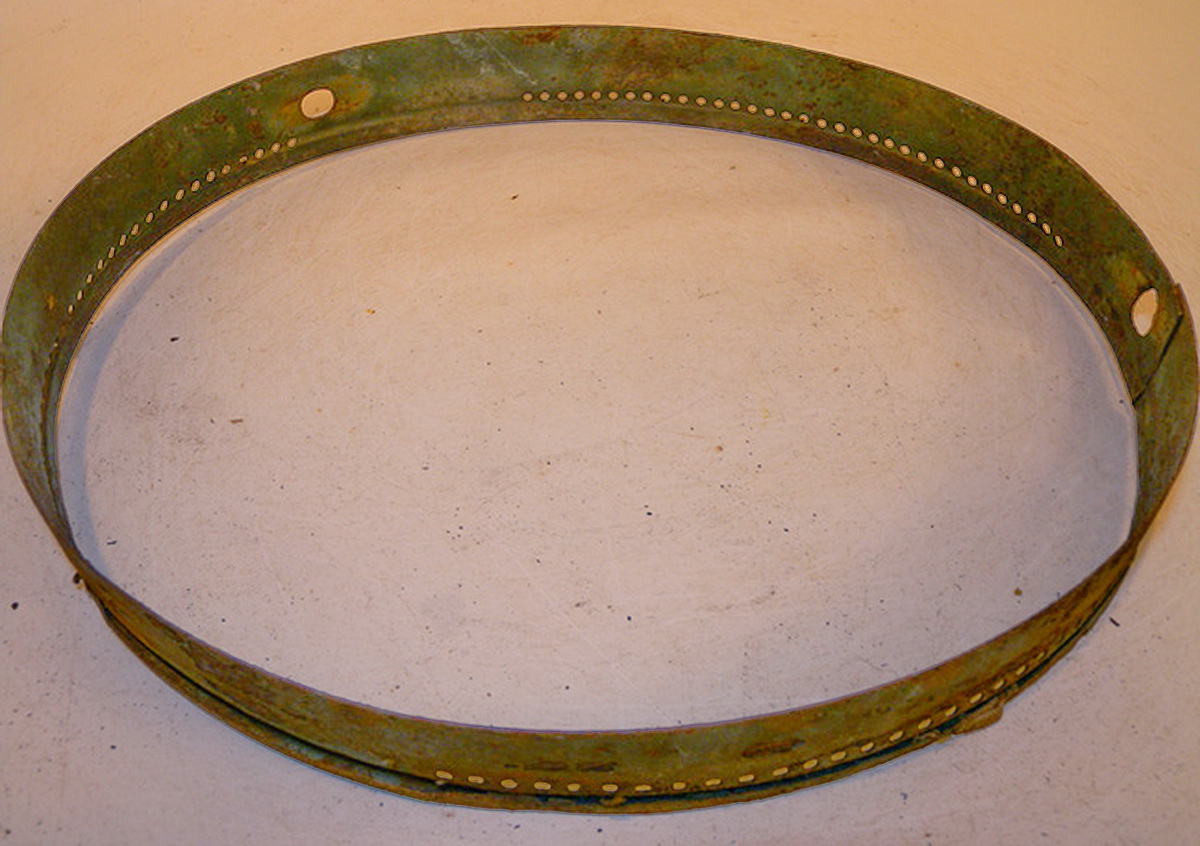

    ОБ ЛЕВ БОК.jpg

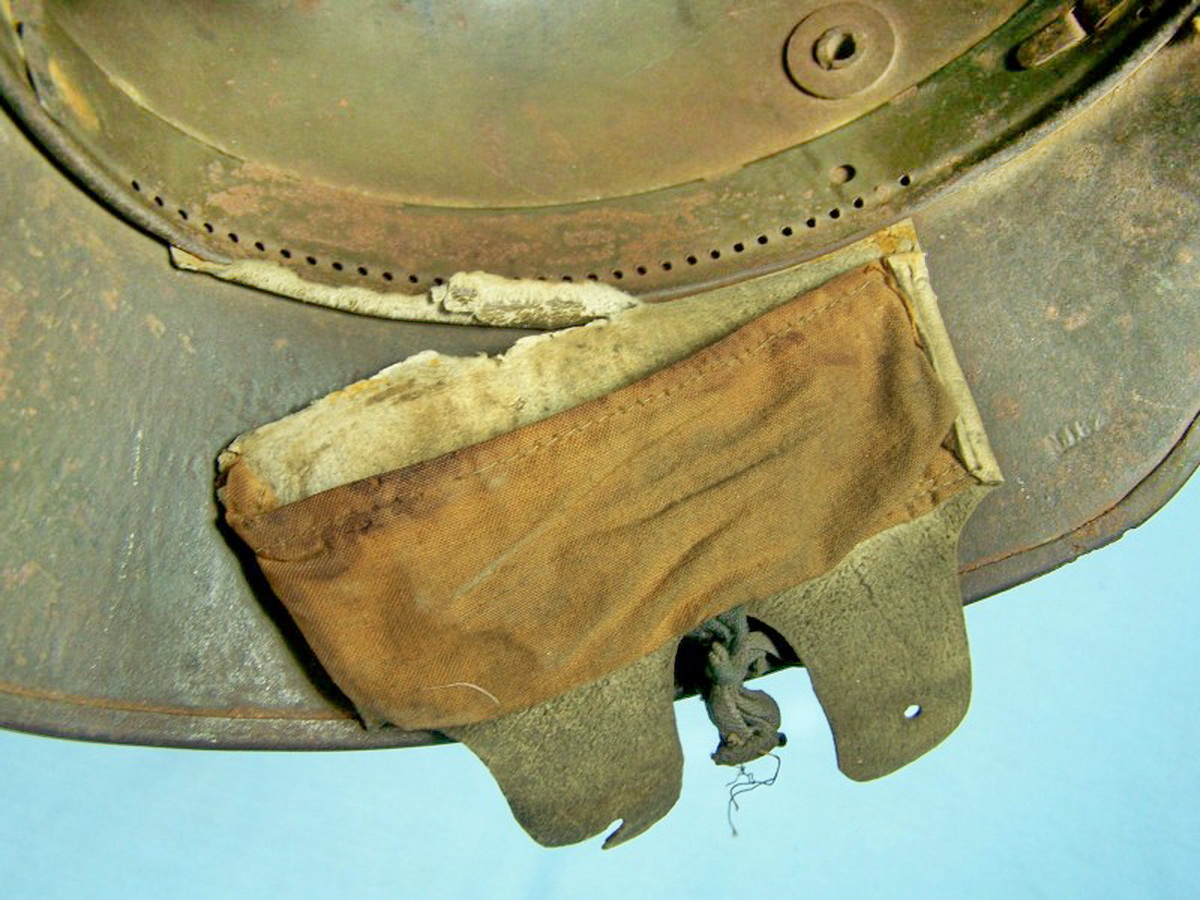

    Р ЛЕВ.jpg

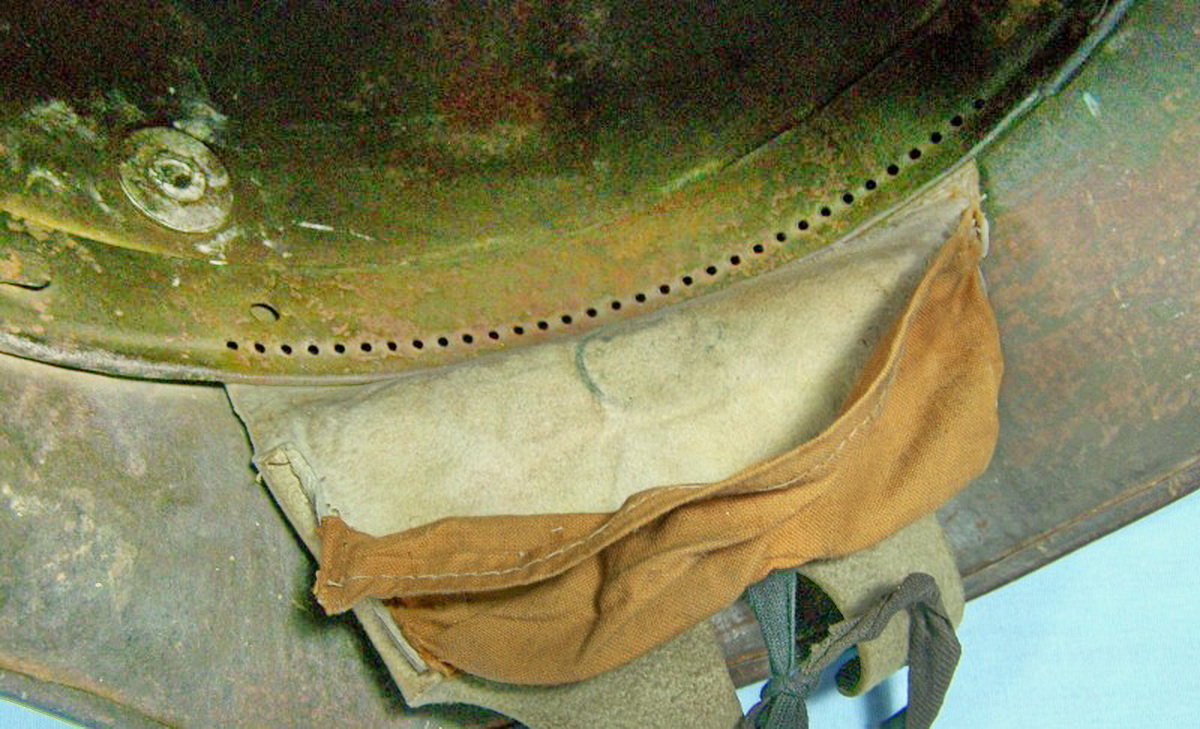

    Р ПР.jpg
    Останнє редагування: 24 вер 2015
    Александр Лемешко, 24 вер 2015
    #26
    Turik11, ALEKS81, Стрипа та 3 іншим подобається це.
  2. До 1918 - Уніформа - Кокарди

    Цікаві лоти

    1. кокарда , пожарный РИ И.Р.П.О.
      кокарда , пожарный РИ И.Р.П.О.
      все на фото
      5500 грн.
    2. Крыло от орла на пикель
      Крыло от орла на пикель
      Крыло от орла на пикель - копанное
      250 грн.
    3. Правое крыло орла на пикель
      Правое крыло орла на пикель
      Правое крыло от большого орла - копанина
      350 грн.
    4. Звезда на орла от пикеля
      Звезда на орла от пикеля
      Звезда на орла от пикеля - клпанная
      300 грн.
    5. Погонный вензель земских гусар,всероссийского...
      Погонный вензель земских гусар,всероссийского...
      Погонный вензель земских гусар,всероссийского земского союза " ВЗС".
      450 грн.
  3. alex-kv

    alex-kv Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    8
    Лоти
      на продажу:
    0
      продані:
    27
    Повідомлення:
    974
    Адреса:
    УКРАЇНА
    Ну где-то почти 4,5мм, может даже слегка меньше(сильно мелкие замеры надо делать есть вероятность ошибки когда все сумируется) Вообщем расчертите 148,5мм и карандашом отметьте 33точки

    alex-kv, 24 вер 2015
    #27
    Стрипа, RIHARD 77, Александр Лемешко та ще 1-му подобається це.
  4. alex-kv

    alex-kv Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    8
    Лоти
      на продажу:
    0
      продані:
    27
    Повідомлення:
    974
    Адреса:
    УКРАЇНА
    Кстати 32шт у меня спереди что на лбу находятся. На моих прошивка была. В начале и в конце ряда отверстий двойная прошивка льняными нитками. Кожа свиная, белая(про других производителей я не знаю информации) Вообщем что есть то есть

    alex-kv, 24 вер 2015
    #28
    Стрипа та 663 подобається це.
  5. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Доброго дня. А не могло так получится что задний был разных видов, в зависимости от производителя ?.

    663, 24 вер 2015
    #29
    Стрипа подобається це.
  6. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    По металлу подшлема остался только один вопрос. Расстояние без отверстий на всех трёх участках одинаковое ?.

    663, 24 вер 2015
    #30
    Стрипа подобається це.
  7. Александр Лемешко

    Александр Лемешко Major

    Рейтинг:
    1
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    2.691
    Адреса:
    Sumy
    А хто на)) Я следую(прослеживаю) немецкой традиции ,включая м31.(2прод+1круг). Смысл заднего продолговатого ,если два боковых продолговатые.?Создать люфт? С уваж.С

    Александр Лемешко, 24 вер 2015
    #31
    Oleg Nevidomy, Стрипа, RIHARD 77 та 2 іншим подобається це.
  8. Александр Лемешко

    Александр Лемешко Major

    Рейтинг:
    1
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    2.691
    Адреса:
    Sumy
    Оно б логичней ,вставить обруч в шлем и сделать отметки.....

    Александр Лемешко, 24 вер 2015
    #32
    Стрипа, RIHARD 77 та 663 подобається це.
  9. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Логично.

    663, 24 вер 2015
    #33
    Стрипа, RIHARD 77 та Александр Лемешко подобається це.
  10. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Я хочу уточнить, расстояние где нет маленьких отверстий интересует. Под клямера отверстия так и сделаю. Всё под свой шлем.

    663, 24 вер 2015
    #34
    RIHARD 77, Стрипа та Александр Лемешко подобається це.
  11. Александр Лемешко

    Александр Лемешко Major

    Рейтинг:
    1
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    2.691
    Адреса:
    Sumy
    Понял,Олег..

    Александр Лемешко, 24 вер 2015
    #35
    RIHARD 77, Стрипа та 663 подобається це.
  12. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    После стольких вопросов и ответов,просверлил отверстия, мелкие по 2 мм. Впереди 32 штуки по бокам 33 штуки. Отверстие для клямера пока одно сзади 7 мм. Боковые сделаю по факту на шлеме. Пустые пространства без маленьких отверстий расчитал всё одинаково. В конце концов лепестки подшлема размещены одинаково. Всё аккуратно шлифанул, финишно.


    Images:

    663, 24 вер 2015
    #36
    Oleg Nevidomy, knyz, Стрипа та 4 іншим подобається це.
  13. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    По маленьким отверстиям. Все расчёты делал отходя от центра отверстия под клямер. Размер обода разделил на двое, от центра отверстия клямера точка 1 отмерял результат, получился центр точка 2. По полосе получается сбоку, при соединении двух концов получится желаемый результат.


    Images:

    663, 24 вер 2015
    #37
    knyz, Стрипа, RIHARD 77 та 4 іншим подобається це.
  14. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Того обода всего ничего а вопросов много.
    Не подскажите как соединяется стык. Нужно отрезать посадочное место как на фото или просто расклепать и вставить.
    Второе подкажите в каких именно местах точечная сварка соединяющая обруч.


    Images:

    663, 24 вер 2015
    #38
    knyz, Стрипа, RIHARD 77 та 2 іншим подобається це.
  15. Александр Лемешко

    Александр Лемешко Major

    Рейтинг:
    1
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    2.691
    Адреса:
    Sumy
    Олег ,честно говоря не понял особо о чём речь...Может поможет старая форумная тема https://reibert.info/threads/podshlem-k-shlemu-m-16.97298/page-2 пост29. В данном случае нахлест 4мм...но этот размер варьировался и до1.5см. ..плюс конец пластины мог и паяться.
    Чого-то камрады не дуже актывни)))

    Останнє редагування: 24 вер 2015
    Александр Лемешко, 24 вер 2015
    #39
    Стрипа та 663 подобається це.
  16. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

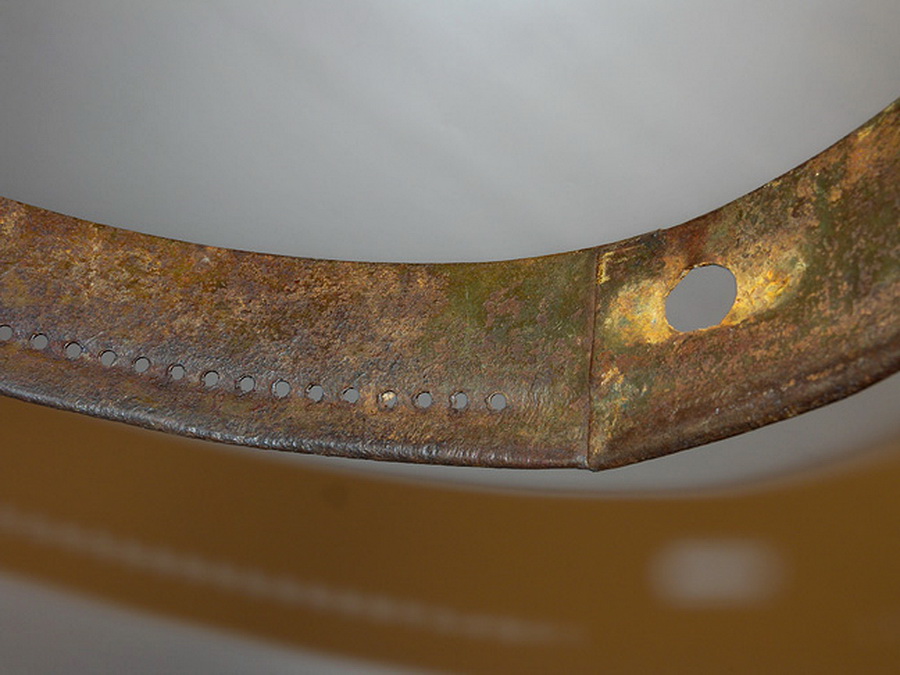

    Меня интересует та часть обода где перехлёстываются края. Один край остаётся с подгибом а второй как к примеру на Бердольфере загиб отрезается. Или один край расклёпывается и просто вставляется в второй. Смотрел фото не понятно как там устроено.

    663, 24 вер 2015
    #40
    Стрипа та Александр Лемешко подобається це.
  17. Александр Лемешко

    Александр Лемешко Major

    Рейтинг:
    1
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    2.691
    Адреса:
    Sumy
    Мне видится ,что отрезается на длину нахлёста.

    Александр Лемешко, 24 вер 2015
    #41
    Стрипа та 663 подобається це.
  18. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

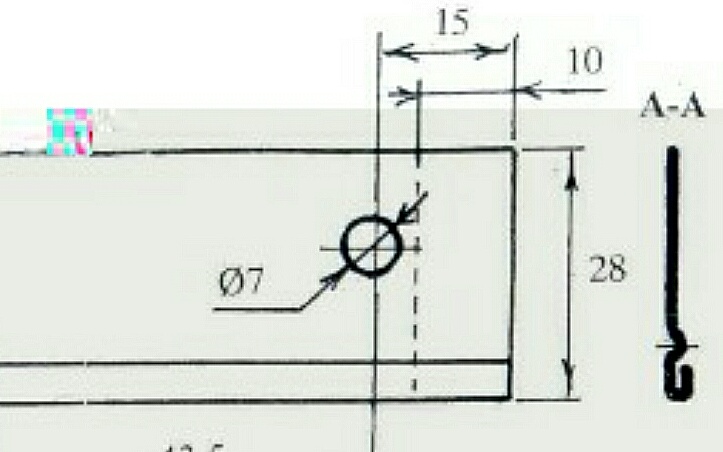

    Спасибо за информацию, то что надо. Теперь ясно, отрезается как на схеме.
    Александр а вы заметили что заднее отверстие на ободе в той теме овальное ?.

    663, 24 вер 2015
    #42
    knyz та Стрипа подобається це.
  19. Александр Лемешко

    Александр Лемешко Major

    Рейтинг:
    1
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    2.691
    Адреса:
    Sumy
    Агеж) Может раздолбалось со временем. Или пришлось расширить при монтаже обруча..монтаж кламмеров начали с боковых и несовпадуху"(значительную) пришлось устранять расширением заднего отверстия)..расположение отверстий на сфере могли "гулять"......???

    Александр Лемешко, 24 вер 2015
    #43
    Стрипа, knyz, RIHARD 77 та ще 1-му подобається це.
  20. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Возможно и накосячили чуть. Спасибо т е б е за помощь. Завтра обруч будет готов, надеюсь.

    663, 24 вер 2015
    #44
    RIHARD 77 та Александр Лемешко подобається це.
  21. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Обод так и не доделал, появилась идея смастерить параллельно ещё один подшлем только на М 18. Перед тем как сгибать пластину в круг, вставил подходящую пластмассовую полоску в загиб. Согнулось всё ровненько. Сваркой займусь позже, соединять буду сразу два обода.


    Images:

    663, 25 вер 2015
    #45
    ALEKS81, tankis, knyz та 5 іншим подобається це.
  22. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Обод М 18. Делал всё как предыдущий.
    Хочу подметить пару нюансов по работе. Начинаю работу с того что загибаю пластину по длине буквой Г фото 1.. Делаю это для того чтоб при чеканке (паза) загнутая сторона служила направляющей фото 2.
    На последних фото результат. Отличие пока только в двух отверстиях для серьг М 18. Обод М-18 делался под 67 см размер шлема по клямерам снаружи. Расчитывал по прежней схеме, за исключением того что в передней части в отличии от М 17 сделал отверстий равное количество боковым по 33 шт.


    Images:

    663, 25 вер 2015
    #46
    ALEKS81, Artyr, tankis та 7 іншим подобається це.
  23. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

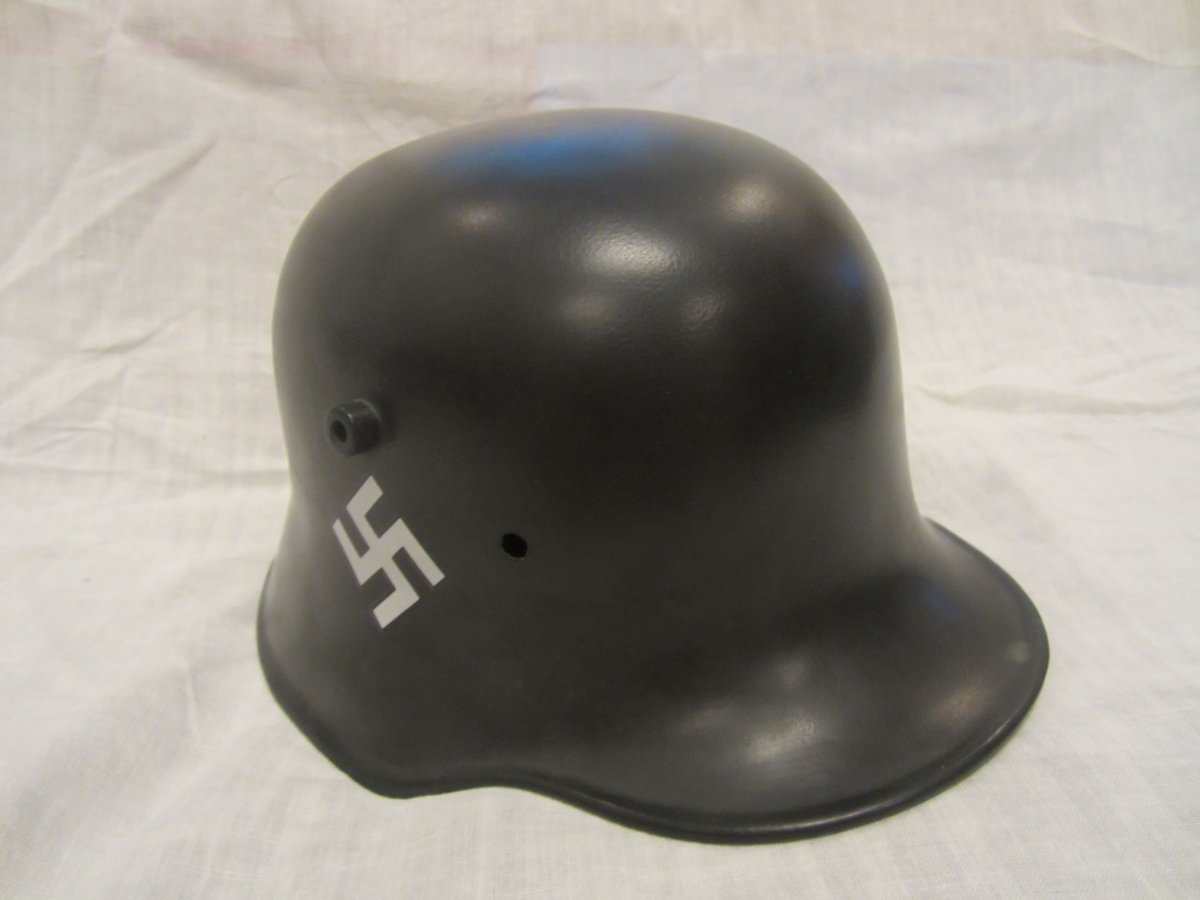

    Вот на них хочу поставить подшлемы. Года два а то и больше стоят не комплектными.


    Images:

    663, 25 вер 2015
    #47
    Oleg Nevidomy, ALEKS81, knyz та 6 іншим подобається це.
  24. БЛК

    БЛК General-major

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    66
    Повідомлення:
    8.134
    Хорошие горшки! Многогранный вы наш.

    БЛК, 25 вер 2015
    #48
    RIHARD 77, Стрипа та 663 подобається це.
  25. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    С горшков у меня начиналась моя маленькая коллекция. Да и хобби с них начиналось.

    663, 25 вер 2015
    #49
    ALEKS81, RIHARD 77, Стрипа та 2 іншим подобається це.
  26. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Может у кого есть информация по серьгам на М 18.


    Images:

    663, 25 вер 2015
    #50
    Стрипа подобається це.
