Нужна помощь по МП-40

С Новым 2018! Надеюсь у Всех руки на месте! Глаза боятся но руки делают! Главное желание!!! В этом году надеюсь все Форумчане порадуют своим творчеством, буду весьма рад увидеть творческие проекты!



Наш 663 ! на все хватает время, пашет как Кибертроник! Всегда находит то что надо "Своими руками" И признаюсь достоин похвалы, честно даже у меня не хватает то времени то нет желания , но есть тот кто подзадорит и задаст темп! Я про то, что есть интересные темы, и на форуме не зря проведешь время!



Думаю не стоит! Надо снять шляпу перед теми кто хоть что то делает в этой жизни, и не важно каков результат! Многие форумы превратились в Купи-продай и жалкий флуд! Темы интересные пропали, и я признателен тем ради чего стоит хотя бы посмотреть как из Гомна делают отличные вещи!



Извиняюсь,что не в тему. Но просто высказал что думаю! Хороших тем Побольше!!!!!!



Вот дошли руки, идея
Барражер
, пару недель покисло в солярке, совсем немного прогрел с охлаждением, поливая маслом - жидкий ключ, вбил фиксаторы до самого упора чтоб сорвать, опять по поливал, больше не грел, потом с помощью приспособы провернул туда сюда, и раскручивал пока фиксаторы не начали свободно проворачивается, потом просто легко повынимал утконосами, две пружины оказались рабочими, две просто сгнили..



Доброго дня. Вы не могли бы мне помочь, всё ни как не могу понять из скольких деталей состоит тыльная часть, то есть иначе чашечка МР40 в которую упирается телескоп. Благодарю



Я сильно не вникал, в саму конструцию, но состоит из двух частей типа стакан в стакане.

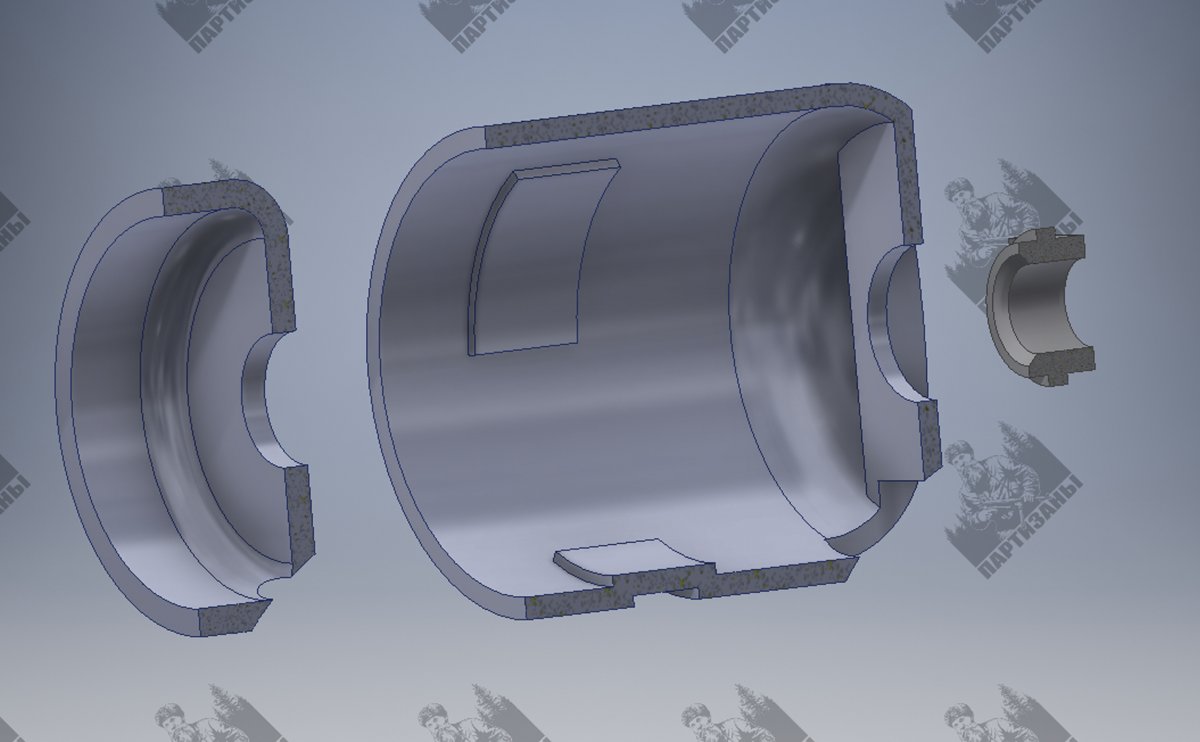

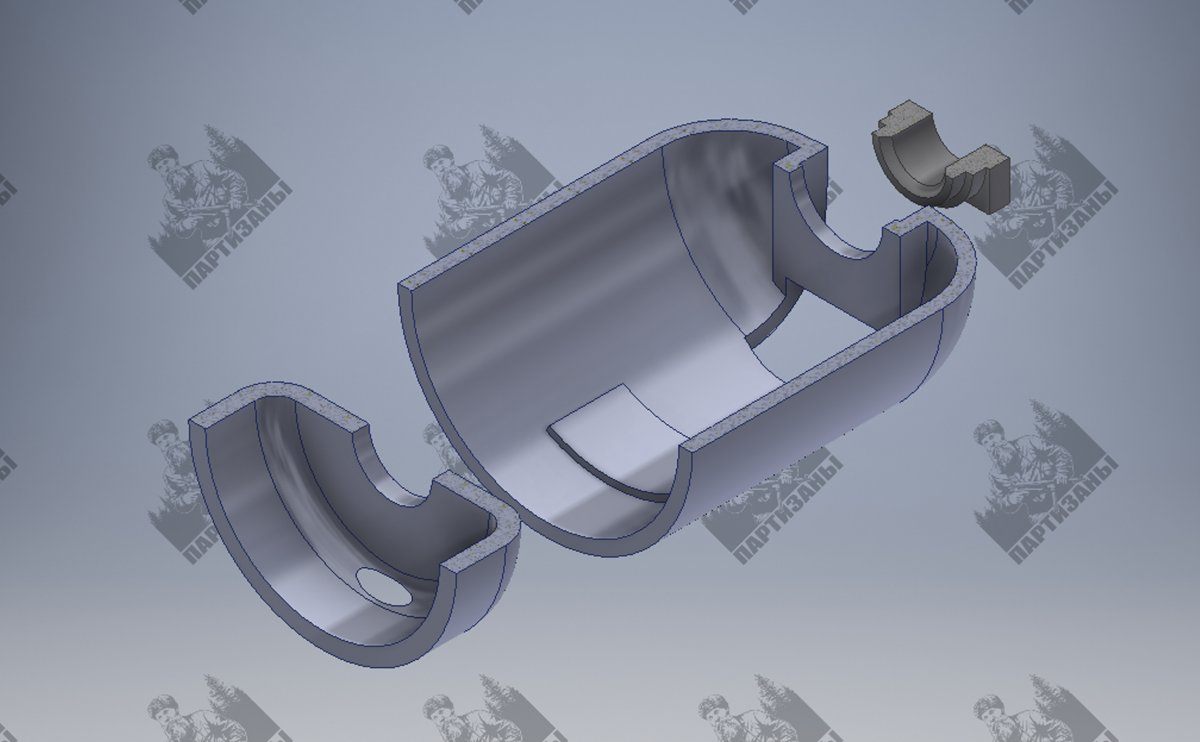

Вот как я это представляю. Буду очень рад если у вас получится посмотреть. Благодарю.



Доброго времени суток ! Если можно поделитесь ссылками где можно заказать новодельный бакелит на МП 40 заранее благодарю с ув



https://reibert.info/threads/naklad...ee-raznyj-zip-obnovleno-21-maja.897230/page-2



Спасибо ! Буду брать новодел так как оригинал в цене не устраивает да и возраст ему крепости не добавляет .

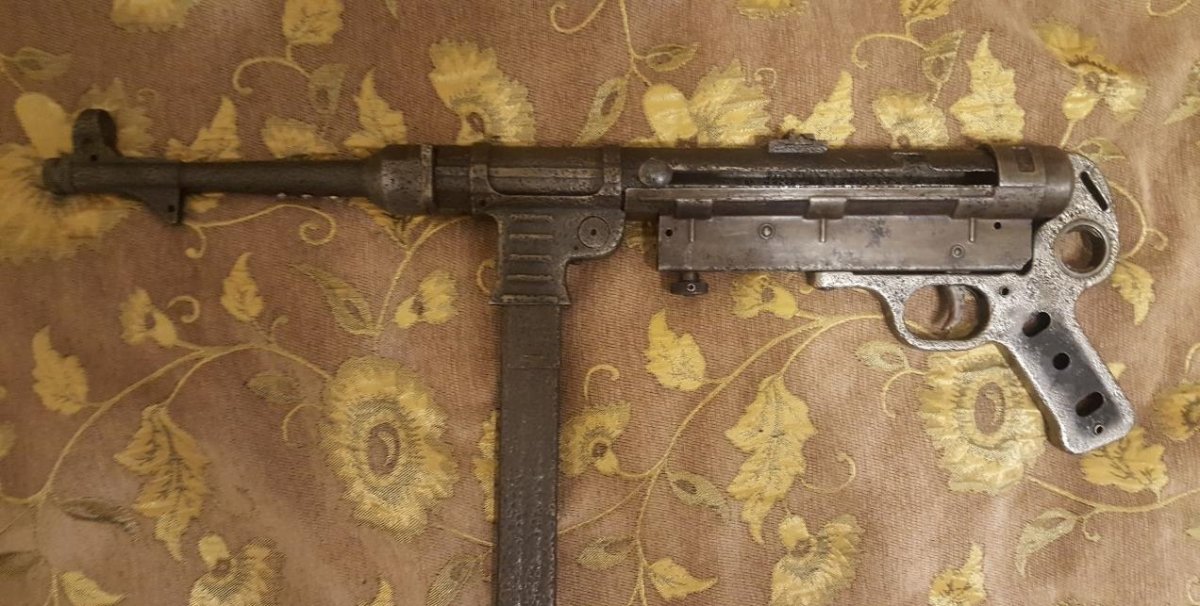

Вот мой подопечный ! С цветом почти определился .



Я старался искать что бы поменьше работы было так как тут метал не такой как на ППШ Мп очень капризная машина не все так легко было как мне казалось по началу .
Щас вот бакелит остался телескоп и подствольная шина и полный комплект останется все только настроить документы и документы на СХП.
Ещё не известно как бакелит станет с боем или без него пожалуй этот момент самый напряжный .



Всем привет. Подскажите по кнопке приклада. Нужна высота и шаг накатки. На чертежах Вальтера38 высота 27 мм, но я с этим не согласен, на моей копанной кнопке при практически слезшей накатке высота 27,5 м. Поэтому предполагаю, что высота была 28 мм, а шаг 1 мм или 1,2 мм.
Partizani, как обстоят дела с чертежами? Могу молоток замерить и кнопку приклада, если еще актуально.



Высота 27,9-28. Накатки были разными



День добрый! Успехи огромные, но к саделению всё очень медленно, так как все данные приходится постоянно перепроверять. Нахожу с каждым разом всё новые размеры. Очень сильно путаюсь. Начал одновременно делать МР-40. От Вашей помощи в размерах не откажусь, буду очень Вам рад если окажите помощь в размерах. Заранее благодарен.

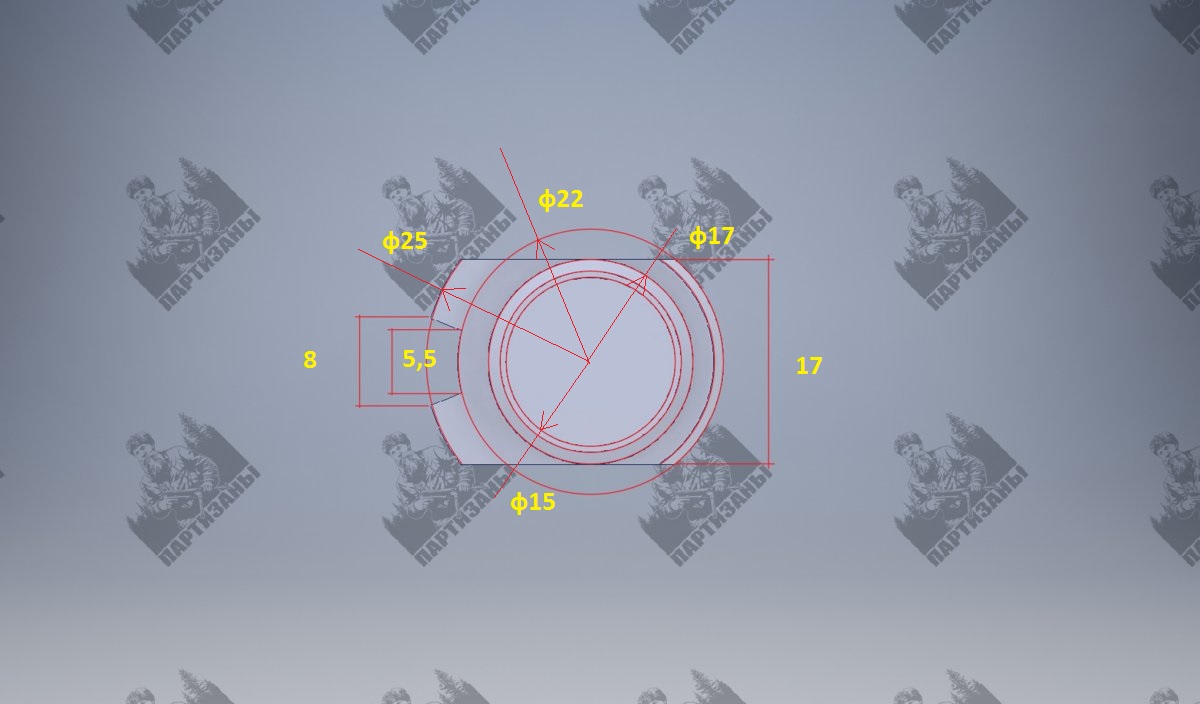

На сегодня кнопка приклада.



Благодарю!
Меня не оставляет в покое один вопрос, не могу найти на него ответ в интернете. Попробую объяснить на словах, так как сам нахожусь не дома, и нет возможности выделить часть на эскизе. И так, суть вопроса заключается в следующем. Затвор в разрезе в длину. Вы можите увидеть внутренний конус под боёк. Он прямой или же полукруглый? В интернете на чертежах он и прямой, и полукруглый, и выпуклый в обратную сторону. Благодарю!



Вот ещё два эскиза.



Прямой. Но возможно были разные. Хотя технологически проще сделать на токарном станке прямой.



Согласен. Но вы меня должны понимать. Как говорится: - Пока не увижу и не попробую. Благодарю. Но для меня вопрос остаётся открытым. Мои наработки постараюсь выложить при первой возможности.



Прямой. 100%. Засунул пластилин, получился внутренний слепок.



Благодарю! Можно Вас попросить размеры этого конуса?
