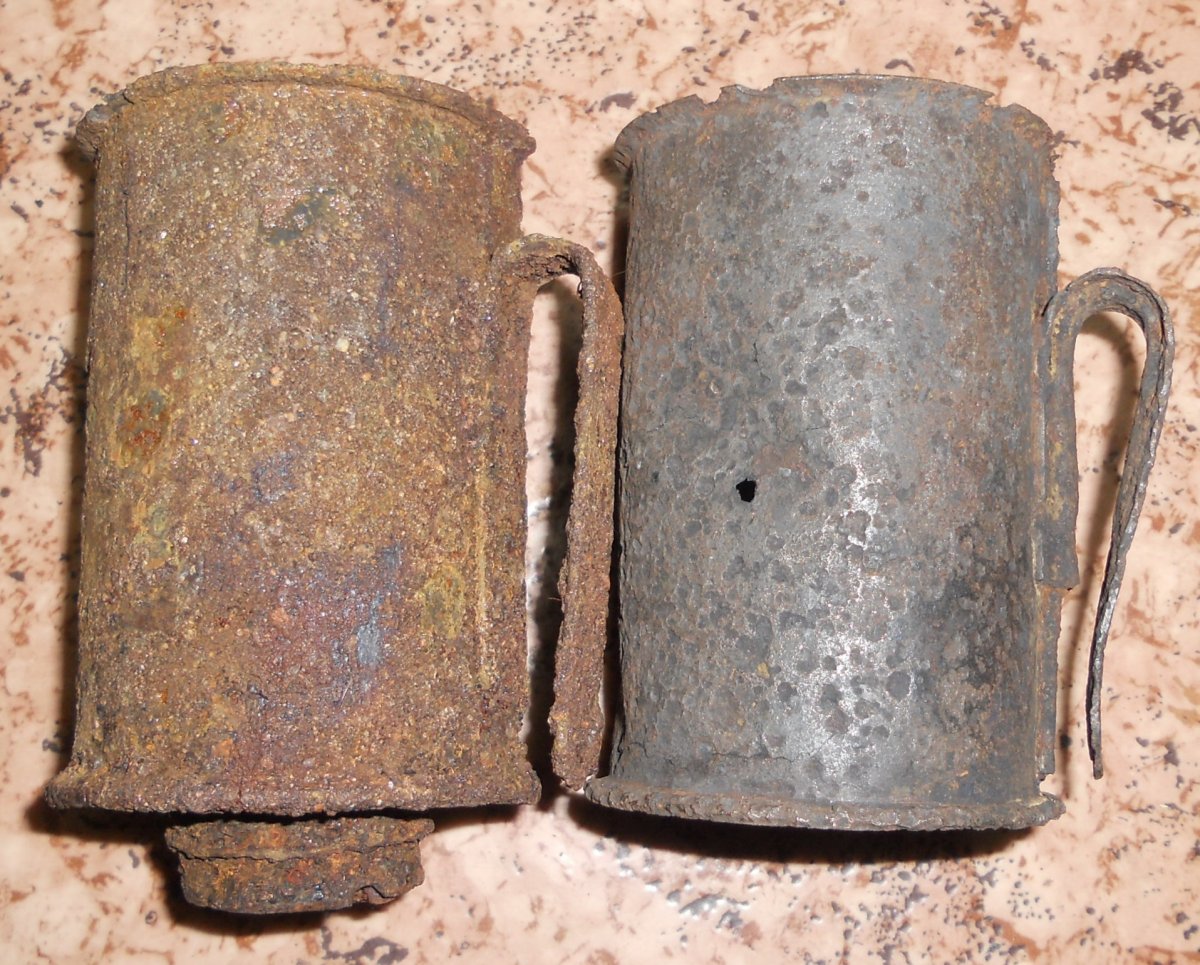

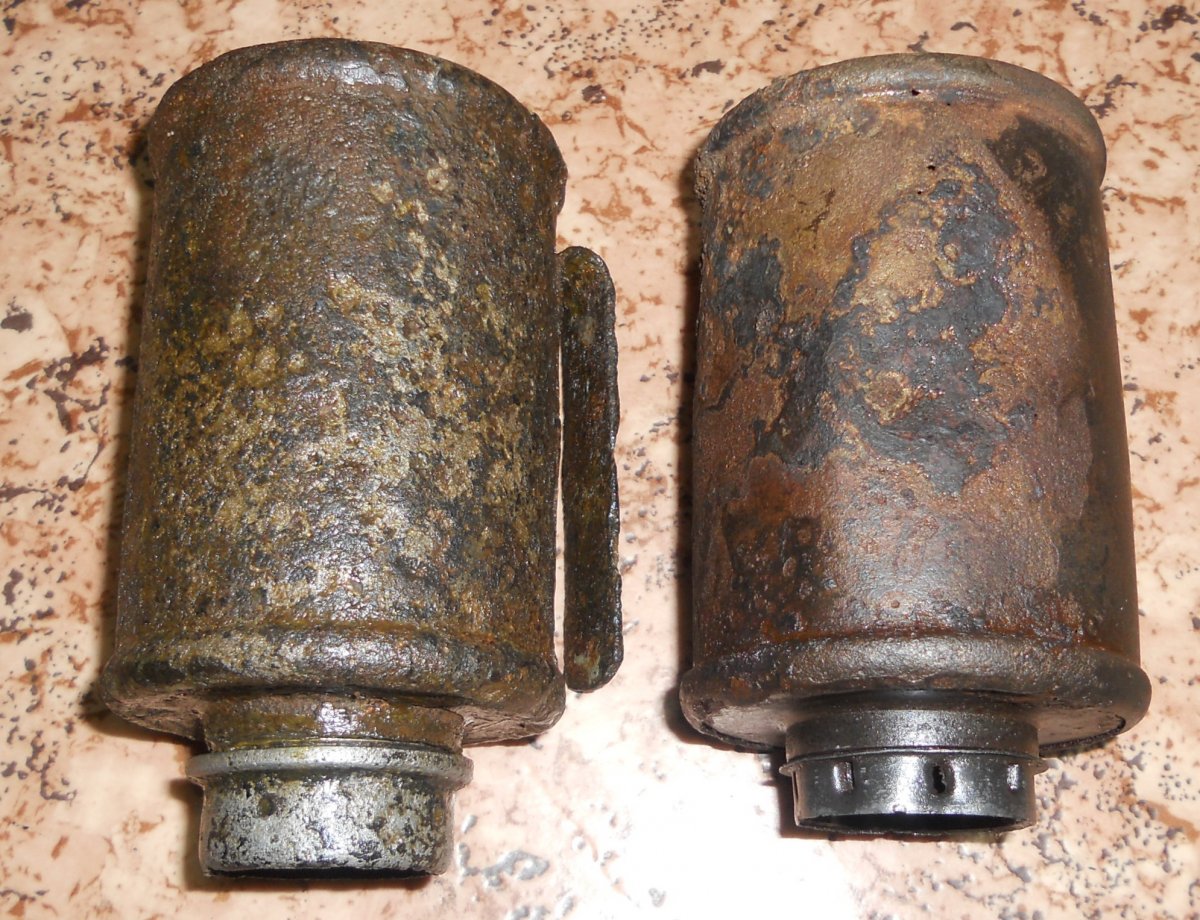

Ещё хотел бы задать несколько вопросов по поводу идентификации своих макетов. Просто есть небольшие различия в конструкциях, а мне бы хотелось более точно идентифицировать их. Вот, например, два экземпляра. У правого, к сожалению, оторвана скоба. Вроде бы они одинаковые, но различаются нижними муфтами под рукоять. У левого она свободно откручивается, у правого - она двойная, без гвоздей-саморезов, а обжимная (хотя у меня есть подозрение, что внутренняя откручивается). Хотелось бы уточнить, к какому виду гранат их отнести (атрибутировать) и откручивается ли у правой внутренняя муфта?

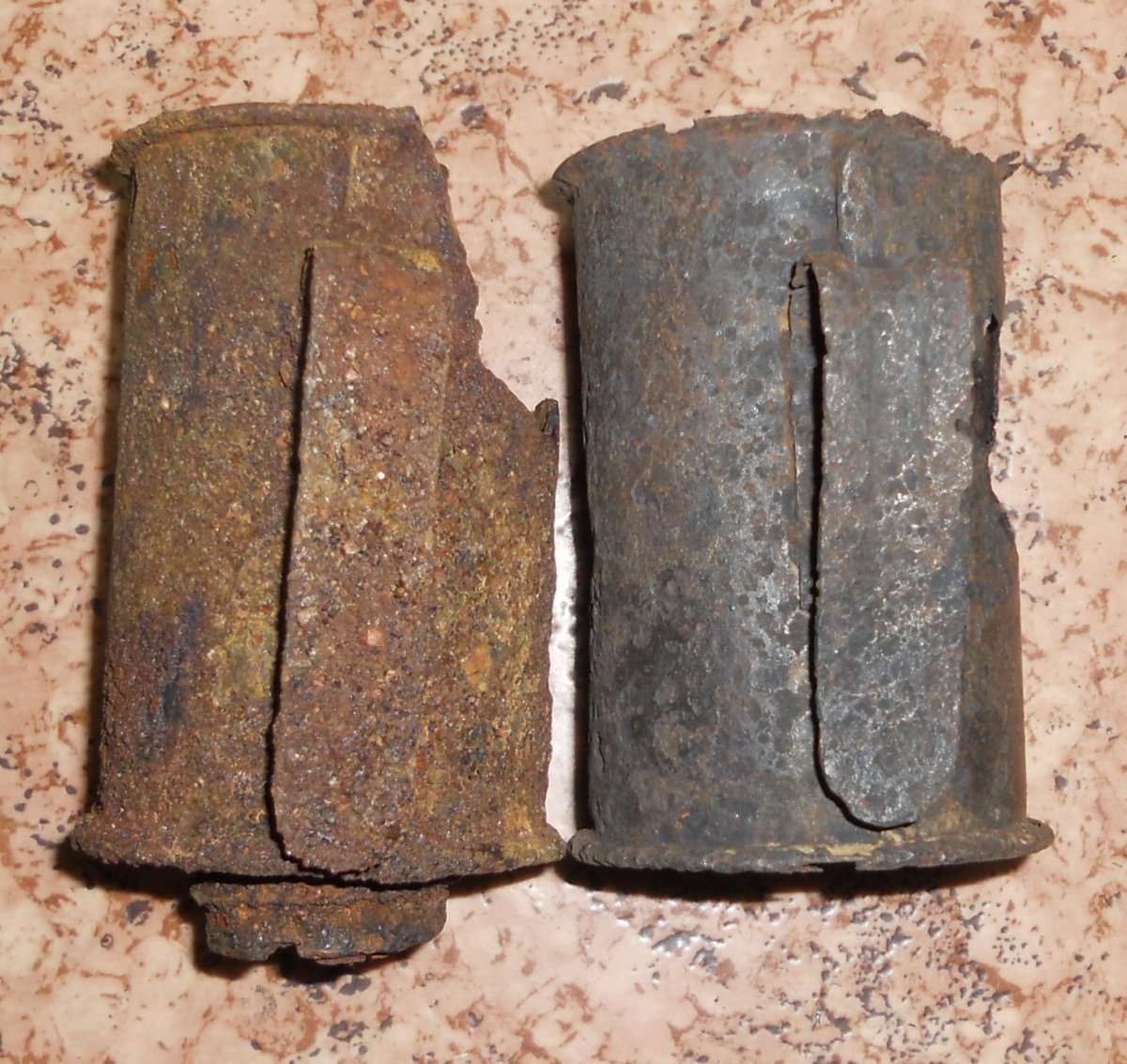

Вот ещё две (практически, остатки) Правильно ли я их атрибутировал, как М-16?! Что интересно, у них немного различаются конструкции зацепов.

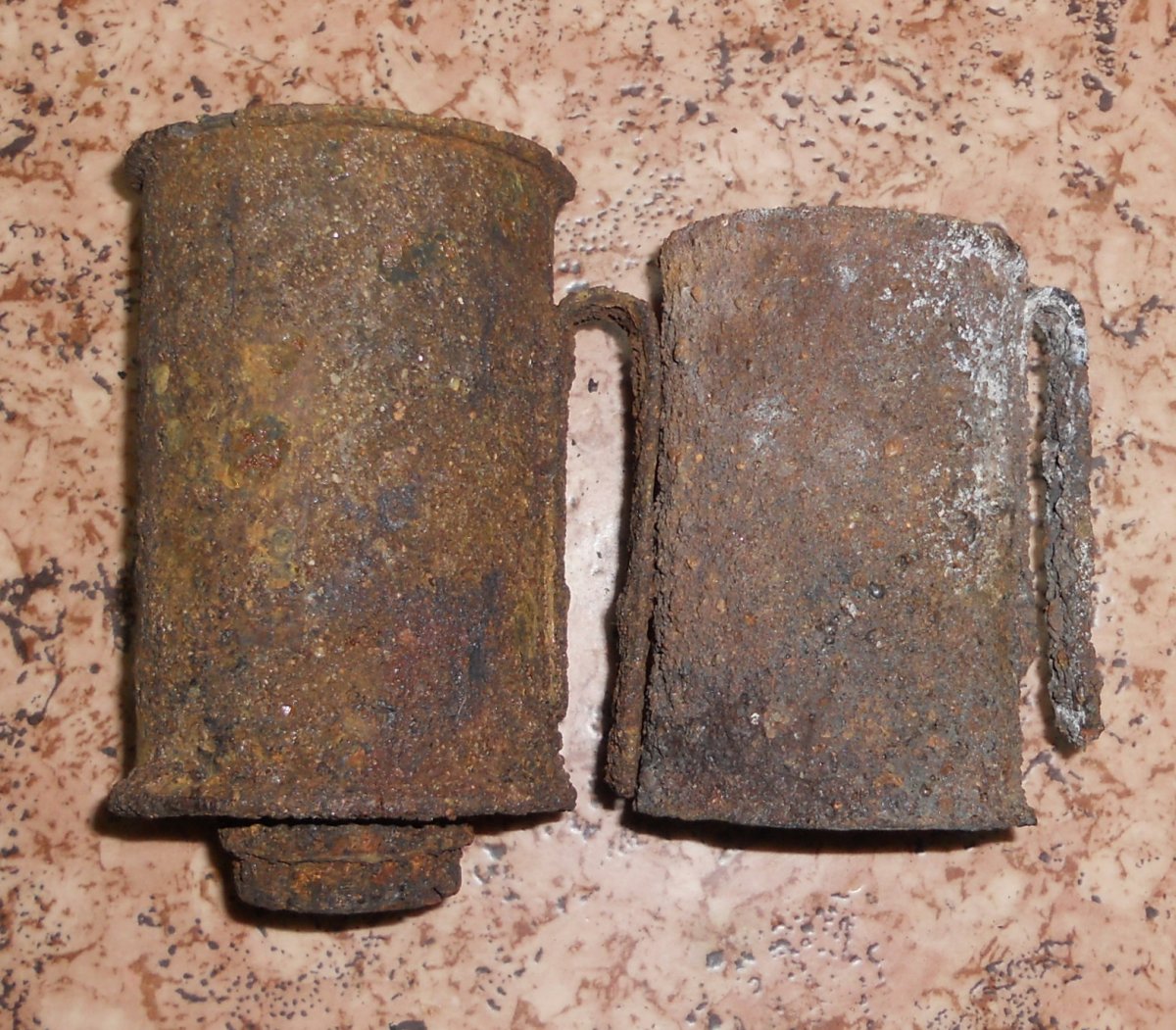

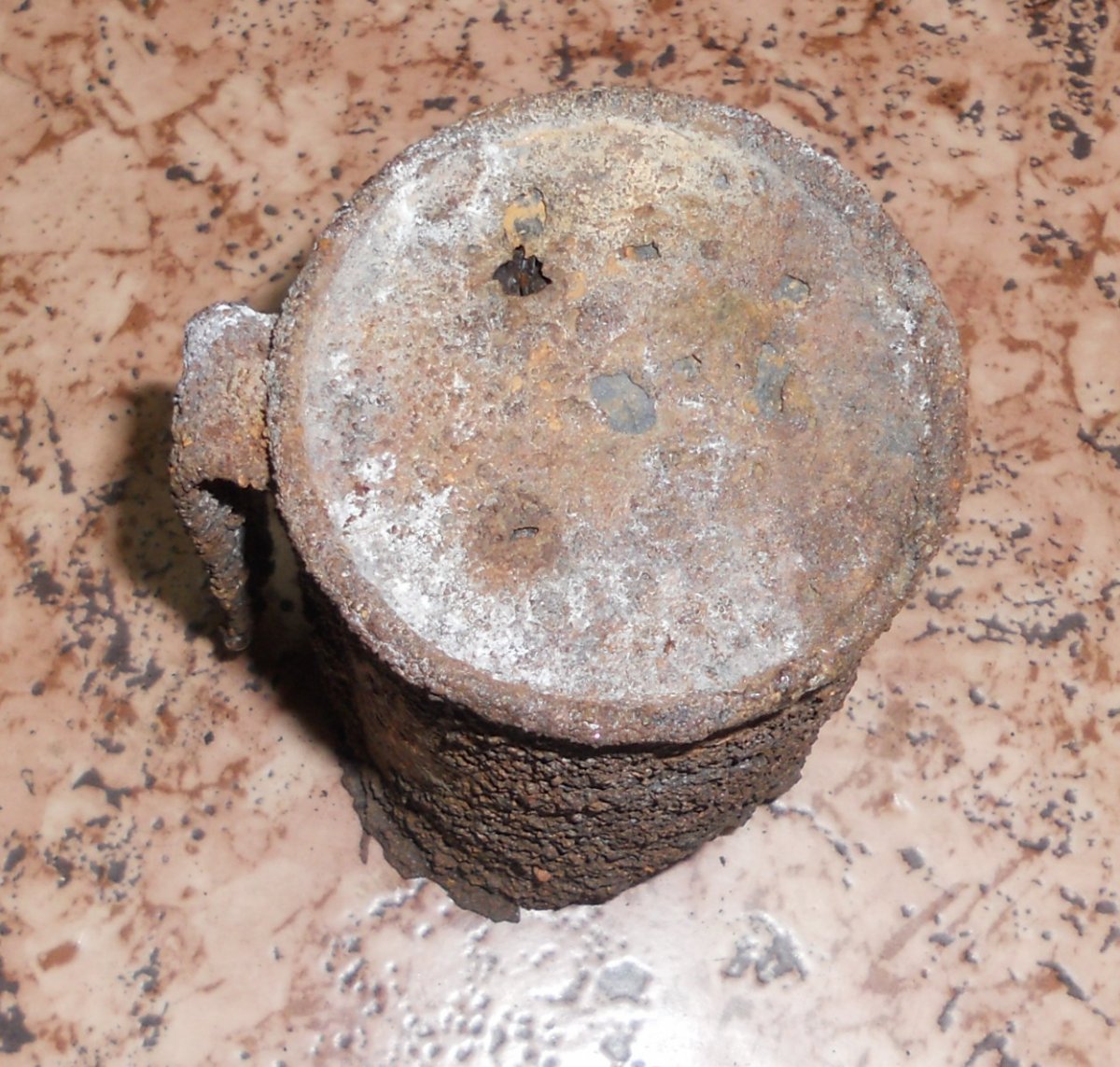

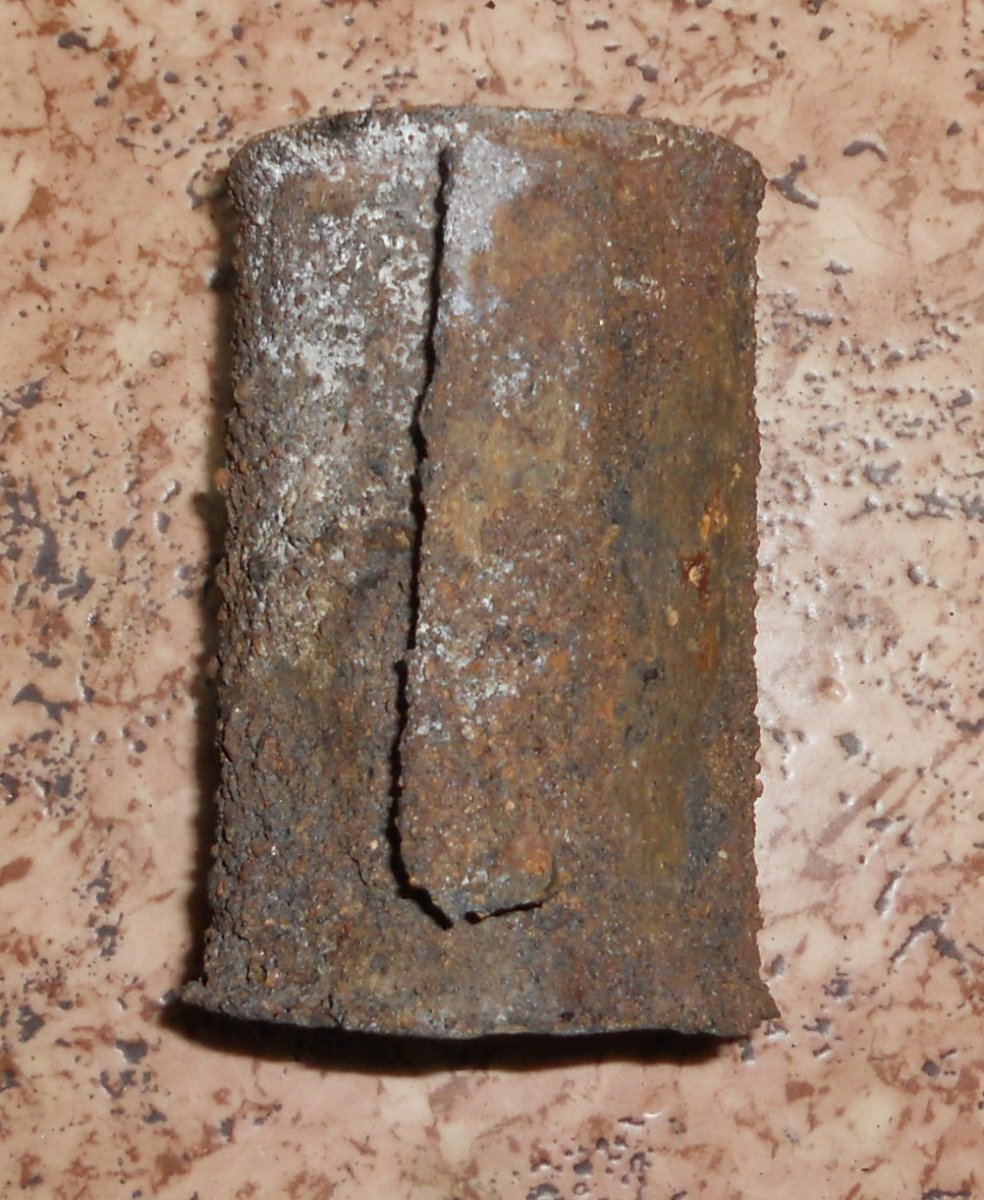

И вот непонятные для меня остатки банки. Жаль, нет у банки дна. Рядом слева для соотношения размеров положил М-16 (которая была слева на предыдущей фотографии.) Буду признателен за ответы!

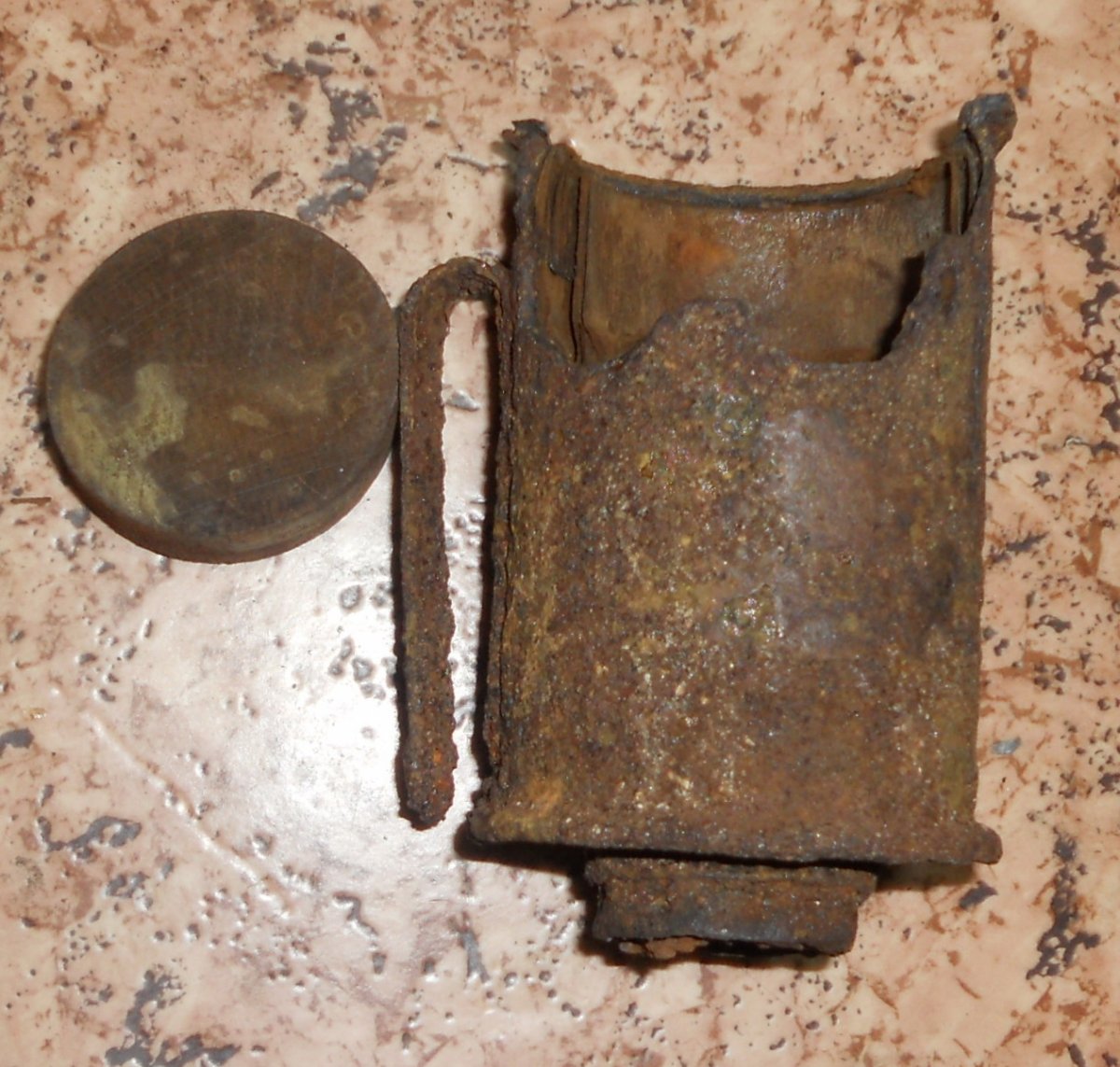

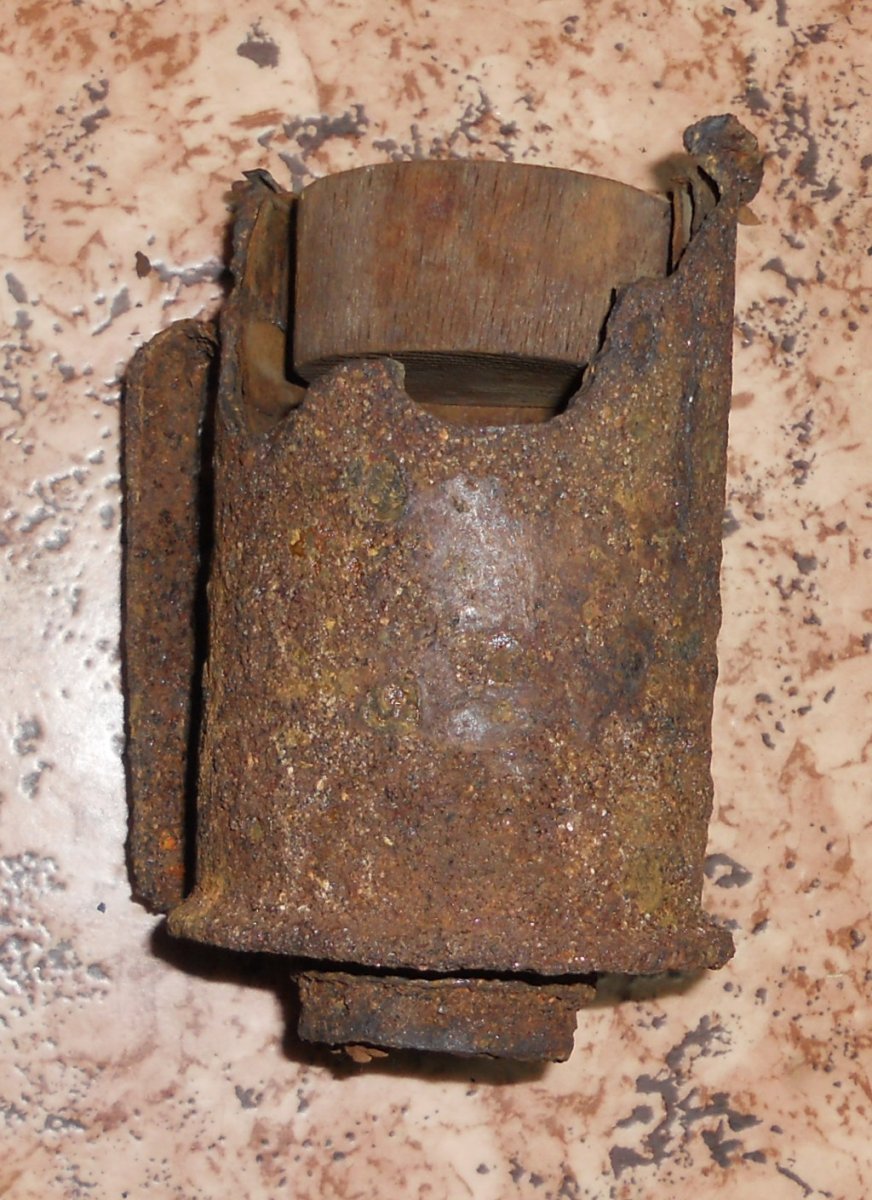

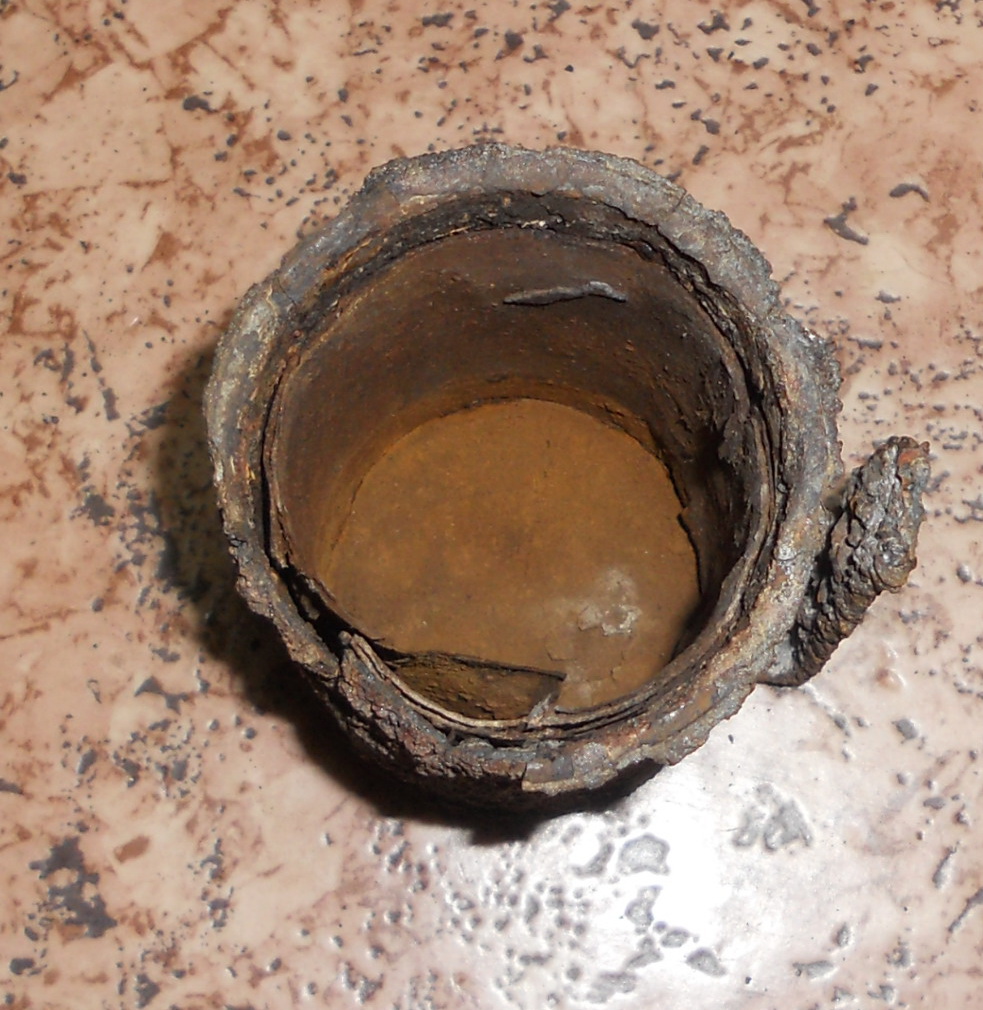

Да, ещё хотел добавить, что в верху банки М-16 был деревянный кругляк. Для чего он служил? Как уплотнение ВВ при его нехватке заполнить объём гранаты?
Все гранаты м15, раннего или позднего производства не известно, так как без деревянных ручек. Ранние были без крышек закрывающих керамическое кольцо. Переходник на гранте интересный, такие еще не попадались.

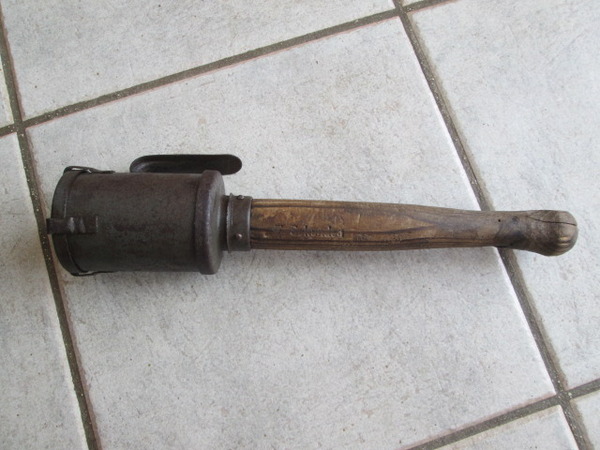

Спасибо! Ручки на моих М-15, как я понял, были вот такие, как на этой фотографии из темы? А в посту 103 я правильно атрибутировал остатки банок, как М-16? С ними, кстати, приехали нижние резьбы рукояток с крышками типа "ромашка".
Т. е. в посту 11 на первой странице представлены М-17? Вот нашёл в сети фотографию таких, как у меня в посту 102. "Металлический зажим для ношения гранаты на ремне характерен для противопехотных осколочных гранат Первой мировой войны Stielhandgranate 15 (на заднем плане, с цельнодеревянной выточенной рукояткой) и Stielhandgranate 16 (на задней части рукоятки завинчивающаяся крышка характерной формы)" Похоже, это распространённая ошибка называть позднюю Stielhandgranate 15.
Спасибо! Напрашивается вывод. Все гранаты, отличные от М-17 (с одним вальцем внизу) - это М-15, независимо от конструкции рукояток и банок. Ручки могут быть разной формы и конструкции, взрыватели тёрочные и ударные, конструкции банок различные, с крышками и без. Если я не прав - поправьте. А к какому виду можно отнести правую маленькую банку гранаты из поста 104 ?
Все верно. Запалы были все терочные. Банка поменьше тоже скорей всего М15. Производителей было много, ВВ разное, потому и размеры банок разные.
Ещё раз спасибо! Мне хотелось бы отреставрировать макеты, изготовить к ним ручки и т. д. А нет ли у Вас фотографии, как она выглядела?
Какая именно? Моя тема по реставрации М17, может поможет https://reibert.info/threads/restavracija-nemeckoj-granaty-m17-pmv.634828/, так сказать для образца.
Интересная тема. М-17 мне ещё предстоит реставрировать. Мне бы всё таки хотелось посмотреть, как выглядела моя маленькая М-15, но найти фотографии не могу. Мне человек прислал фото своих отреставрированных М-15 (вернее, ручки сделал). Вот думаю, правильно ли он их сделал?
Я тебе предлагал две покоцаные ручки от гранат. Вижу тебе не очень нужны, может камраду отдам? (пост 77)
Т. е. на верхних двух должны быть ручки как на нижней, а нижняя должна быть с ромашкой, как на верхних?! Или без закруток - это бумагой заклеенные?
Дерево в банке для уменьшения объема ВВ. Даже селитряные при таком объеме избыточны. Ручки на фото просто ужасные. У меня в альбоме моя работа по реставрации колотух. Этикетки копии но точные. Атрибуция по годам тоже хромая.
