Гранаты. М15, М17...

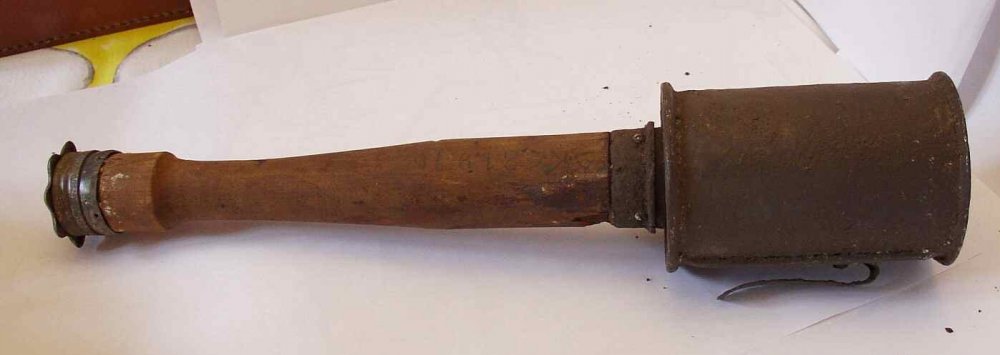

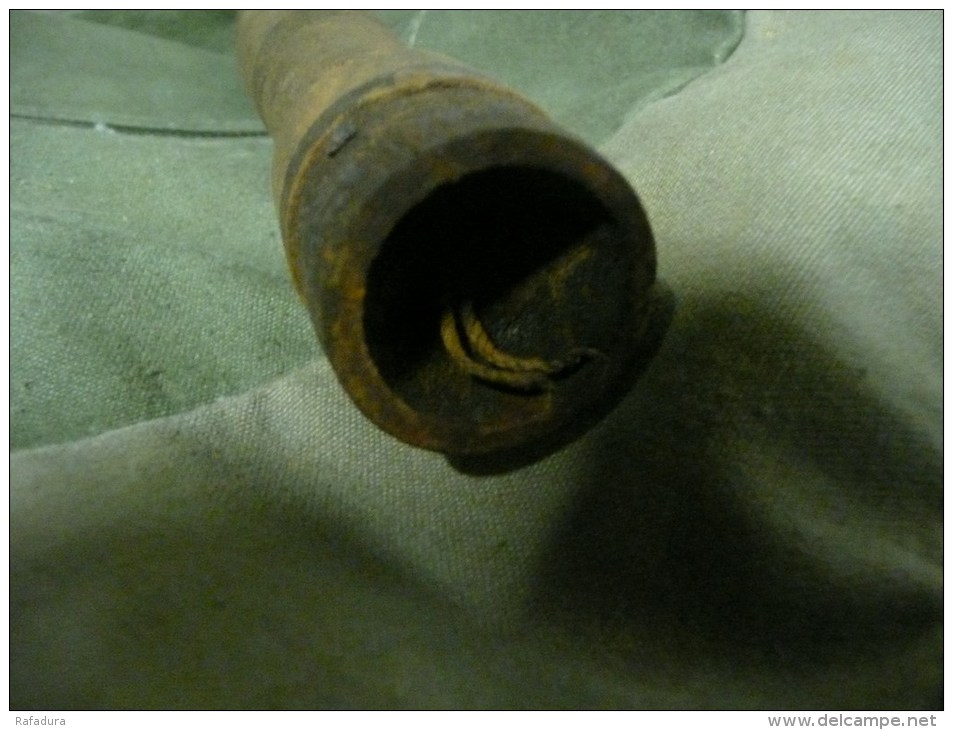

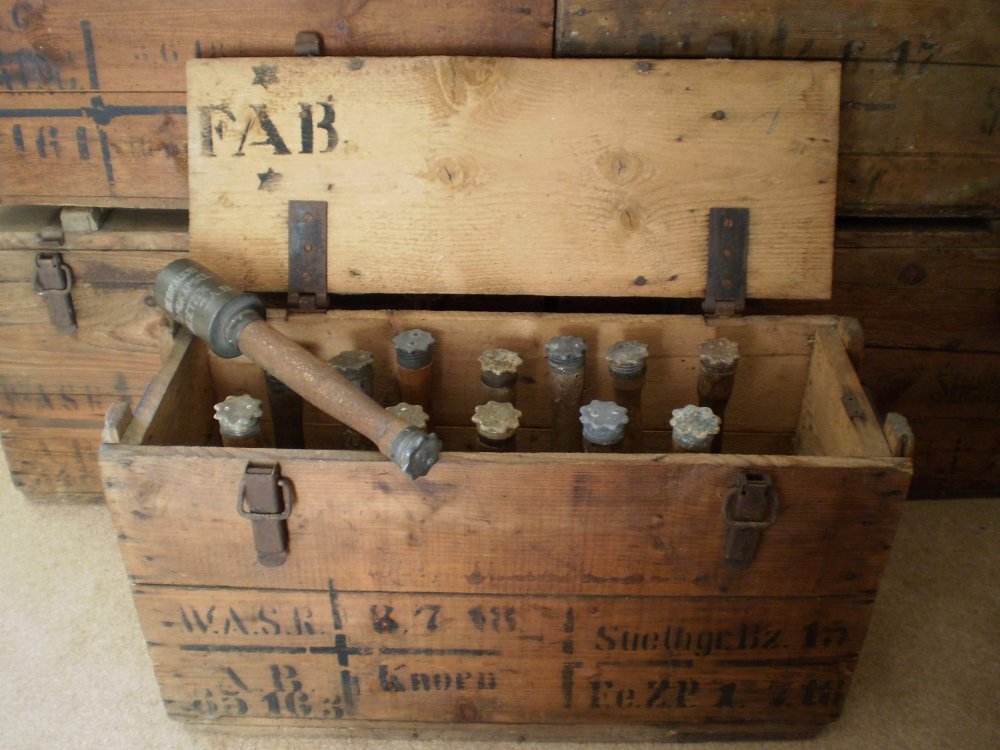

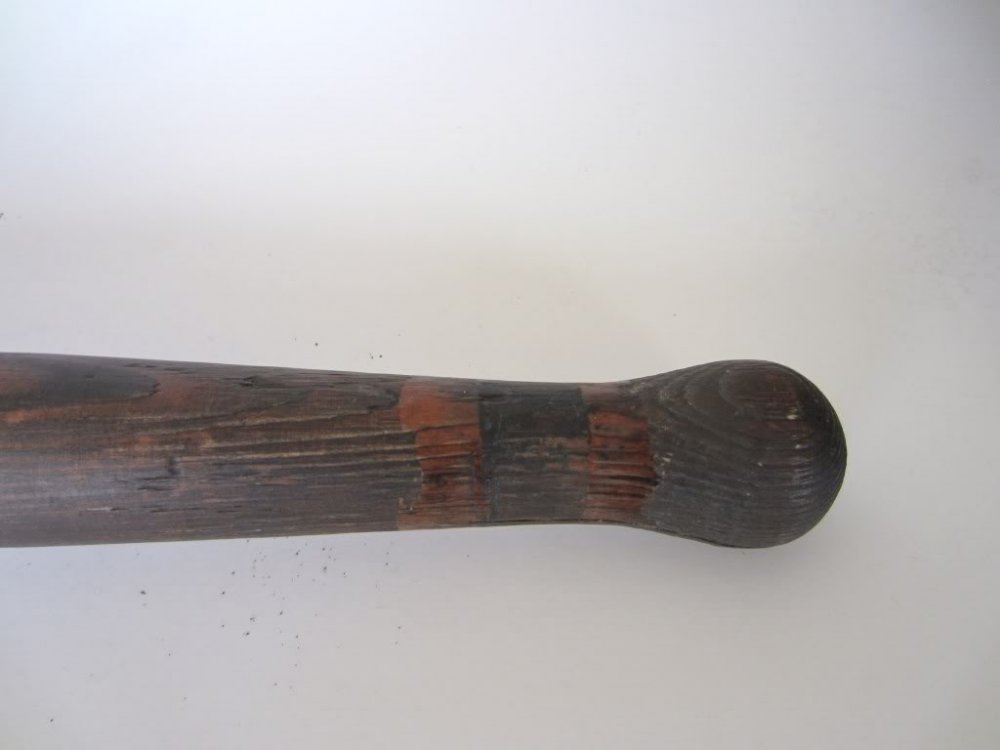

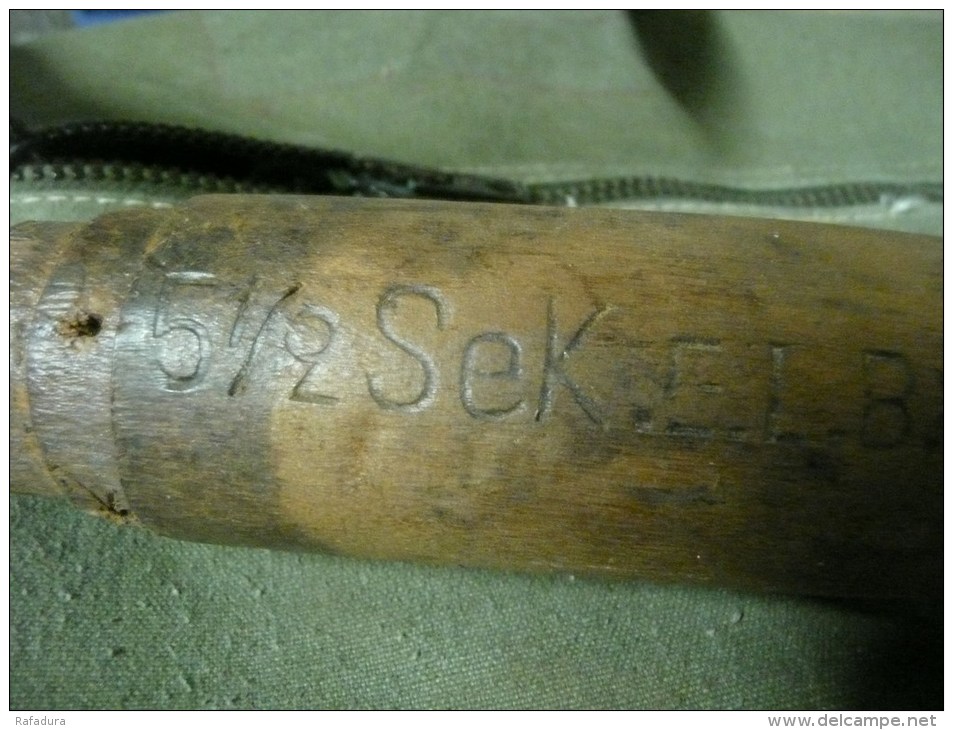

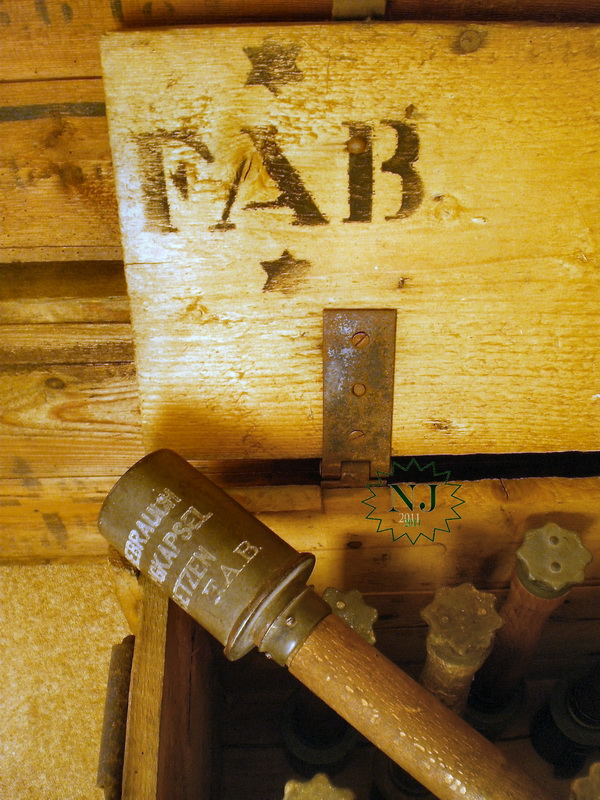

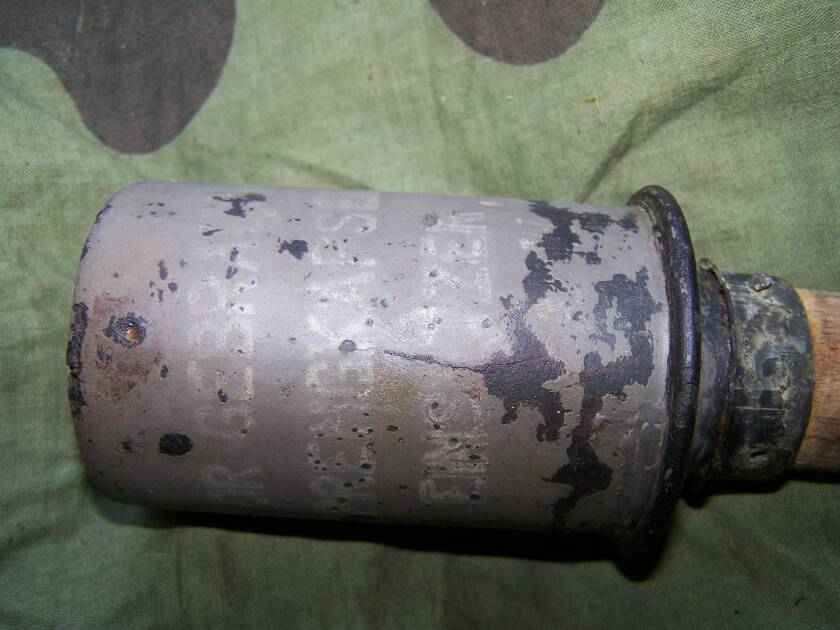

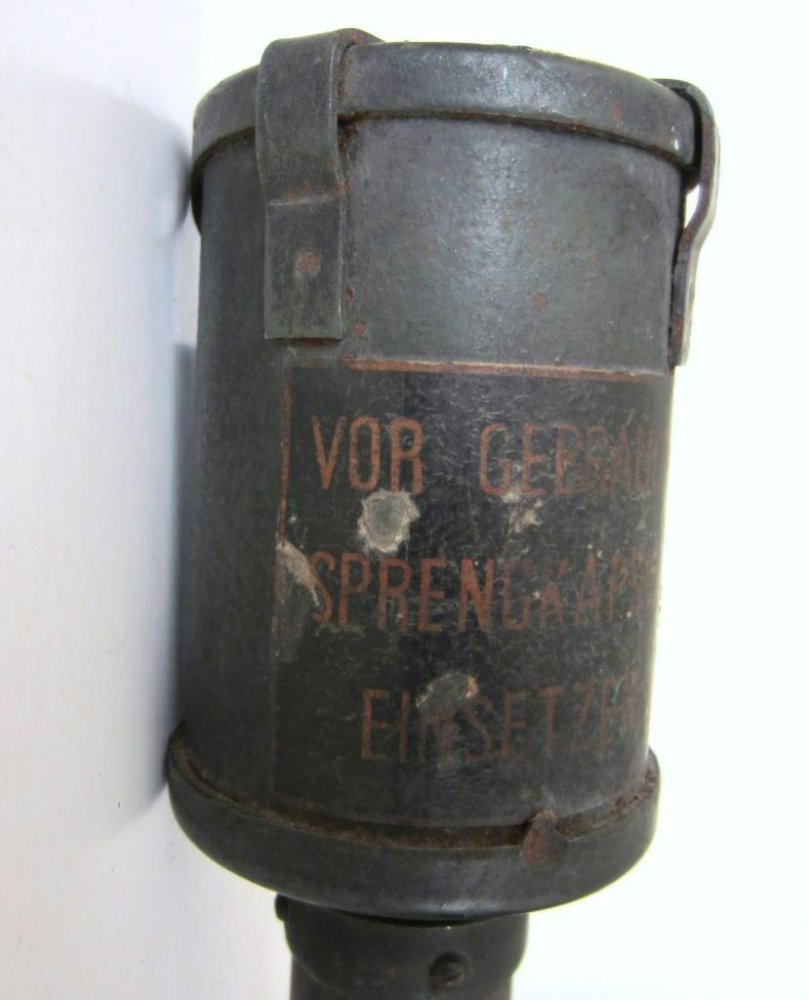

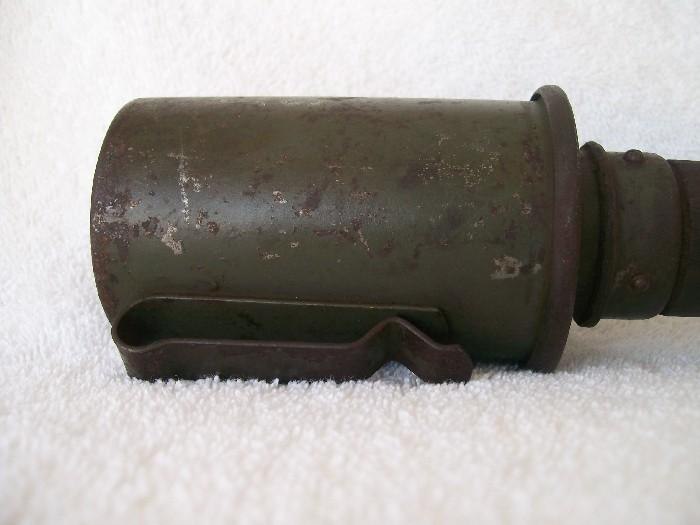

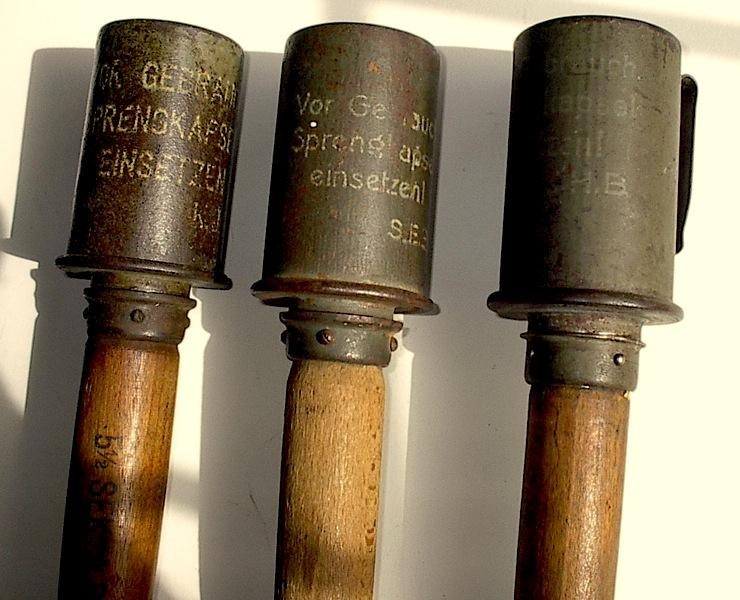

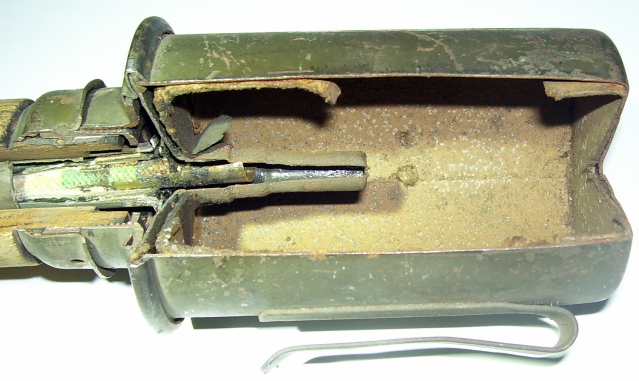

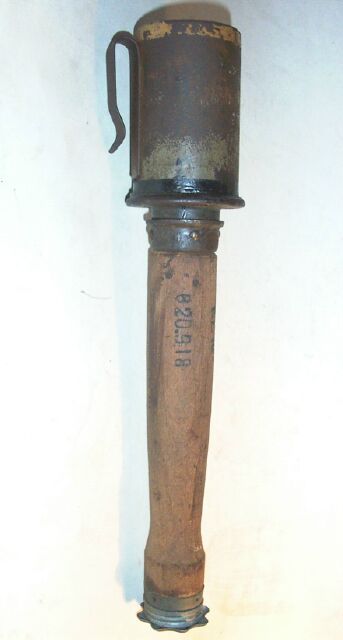

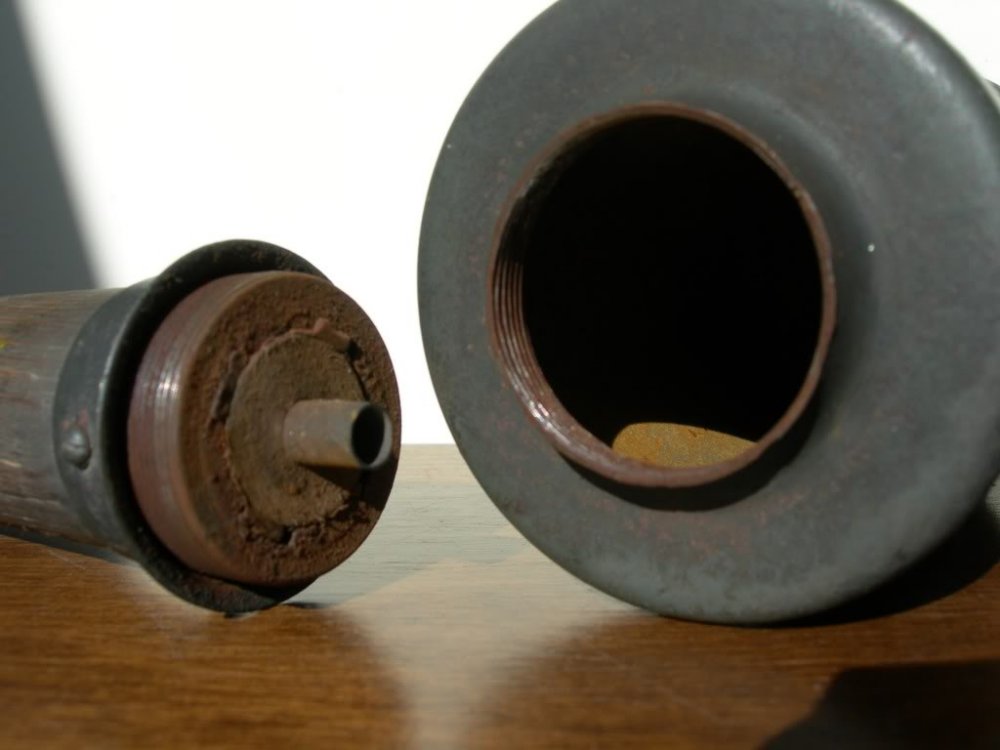

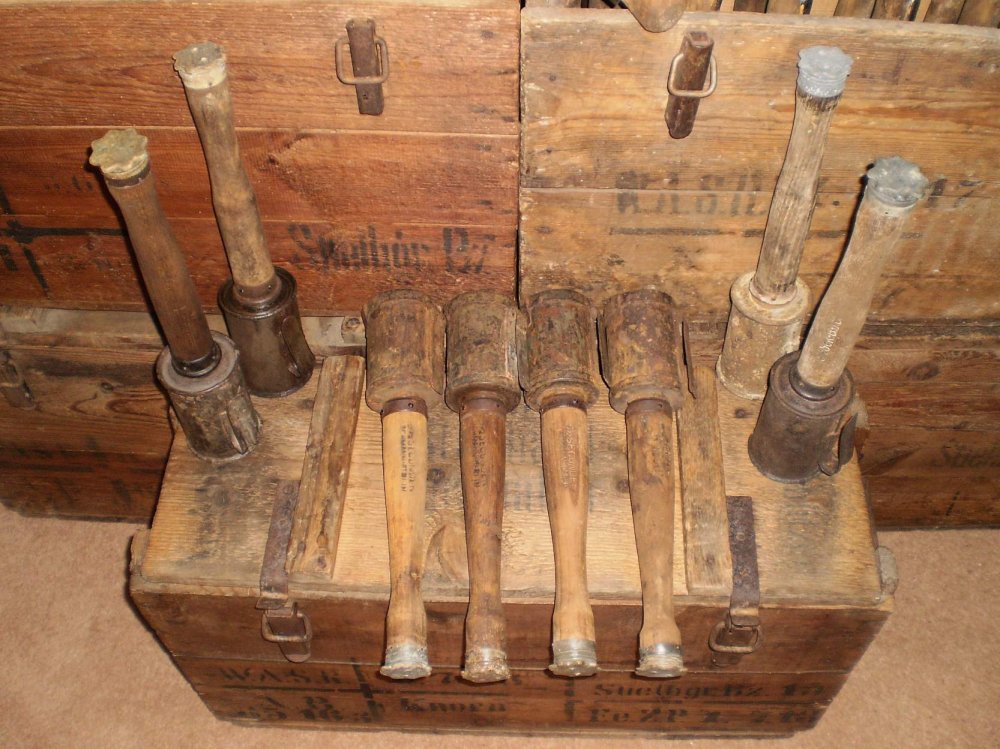

Так как в сети не много информации и фото по Stielhandgranate (во всяком случае мне не много удалось "нарыть"), решил вот создать такую тему. Разновидностей их за войну было немало, отличались в основном "банками" и как я понял взрывчатым веществом. Саму гранату описывать не буду, так как информация в сети есть. Выкладываем фото гранат, комплектующих, у кого что есть. Начну со схемы и фото в разрезе М17.

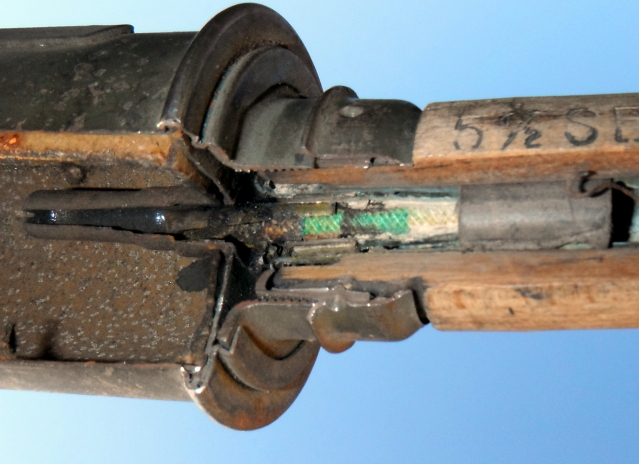

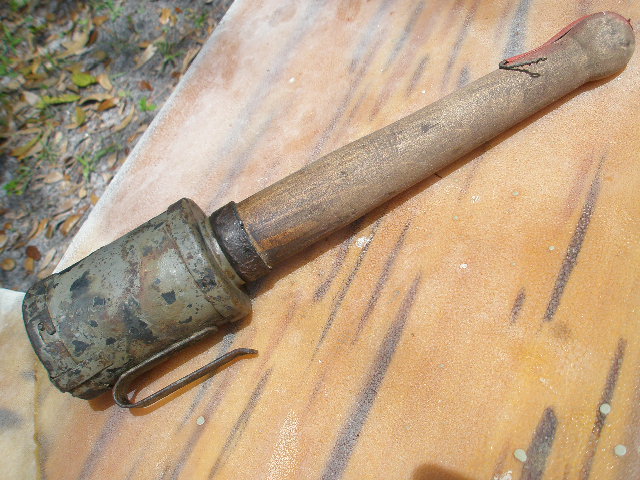

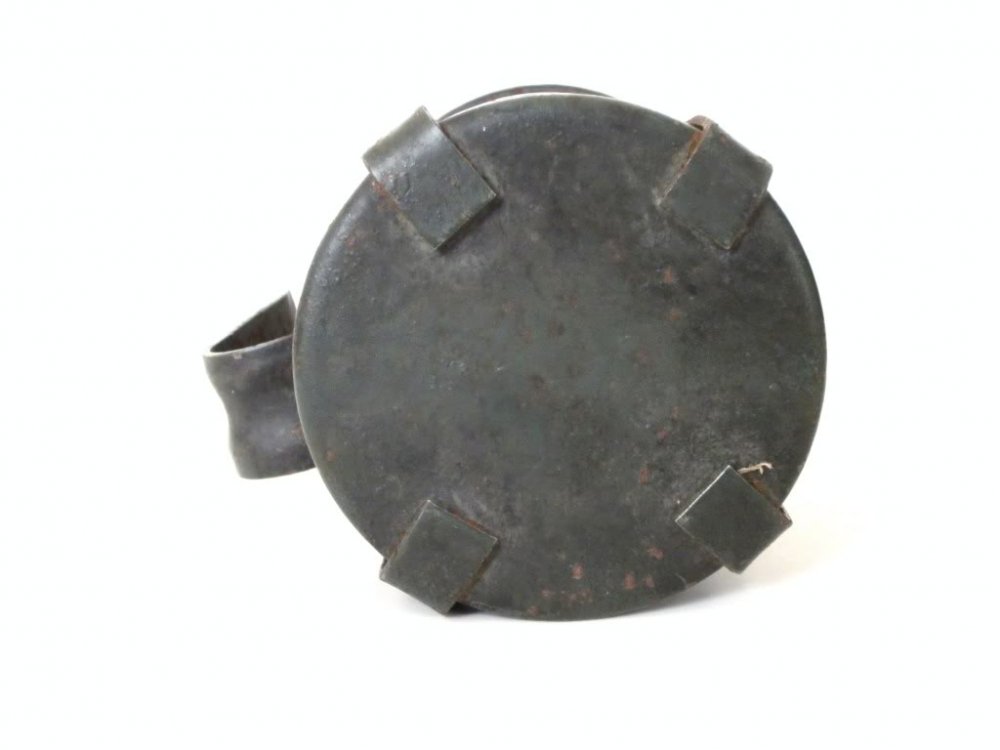

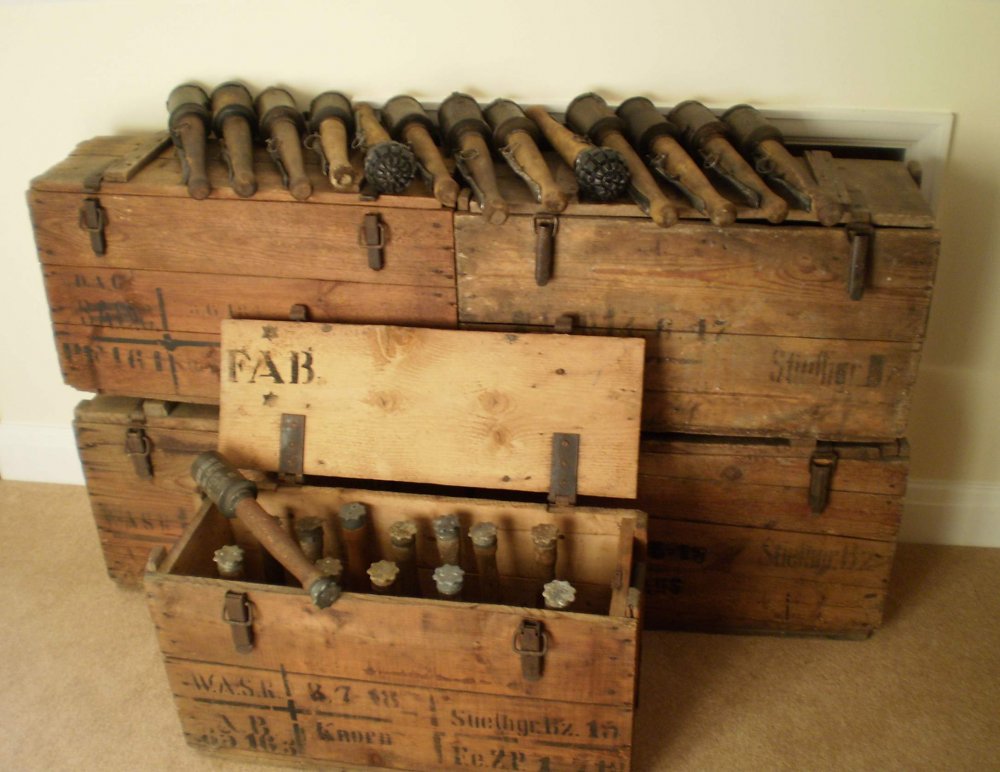

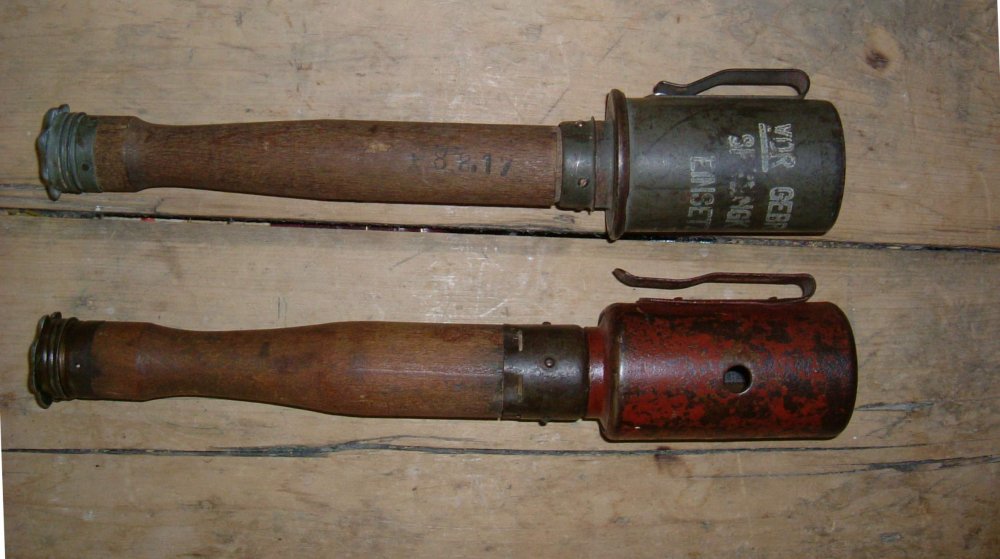

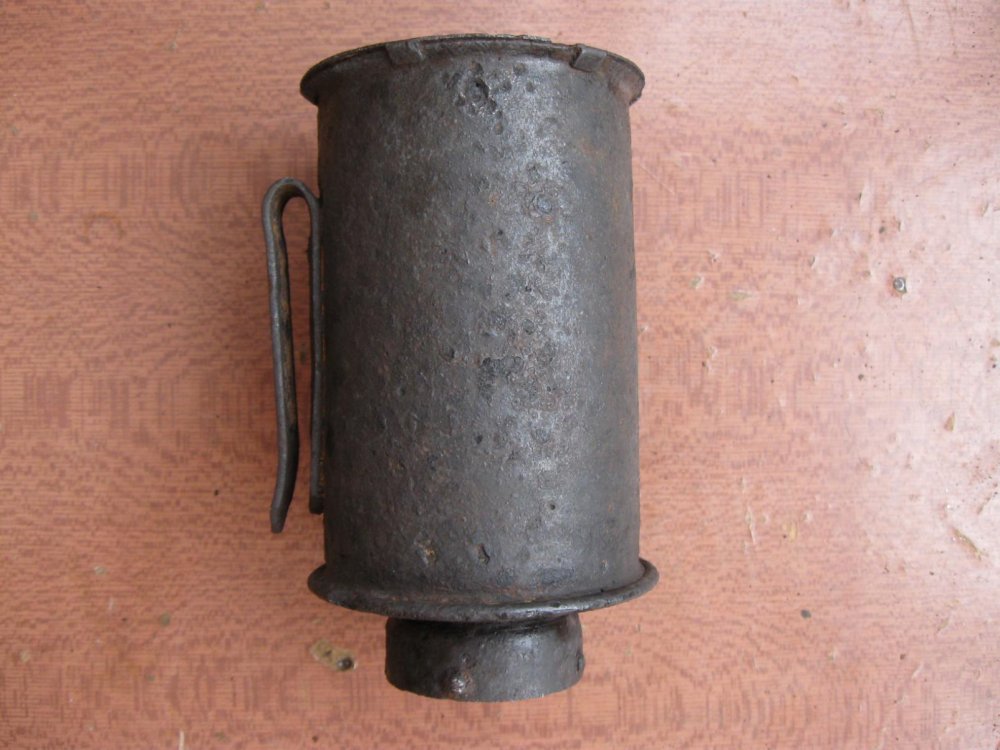

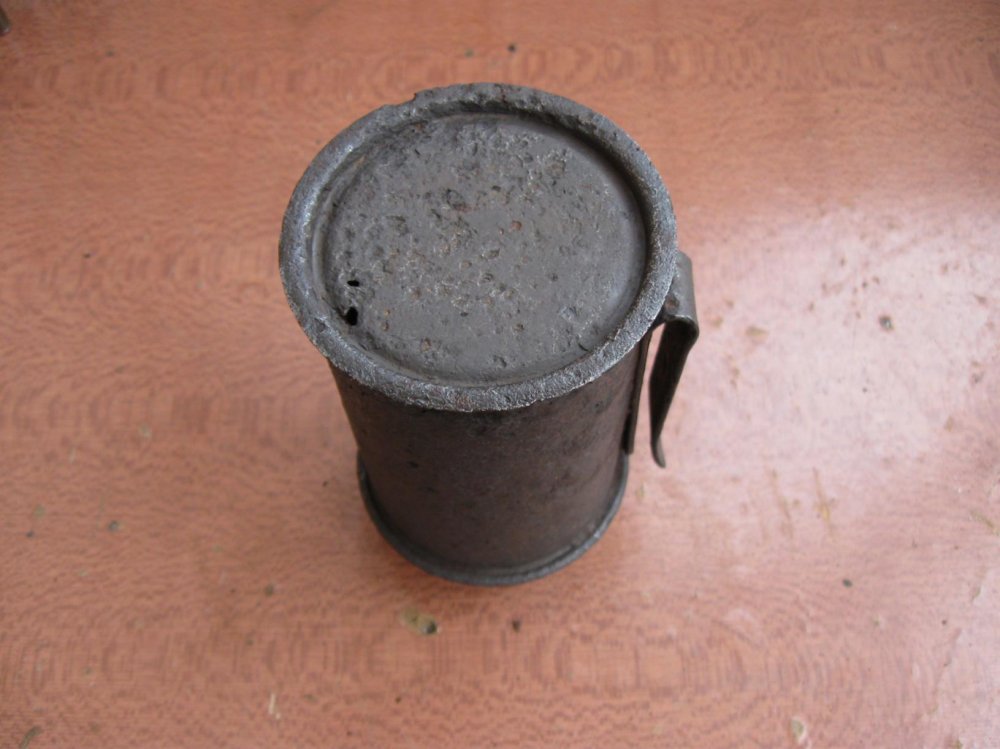

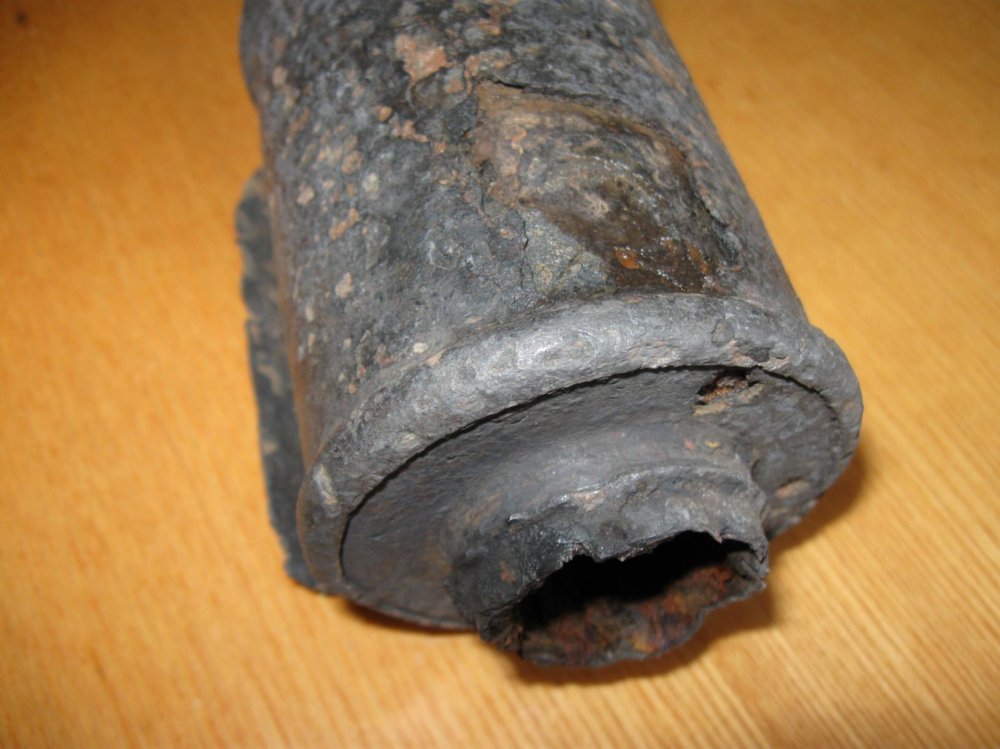

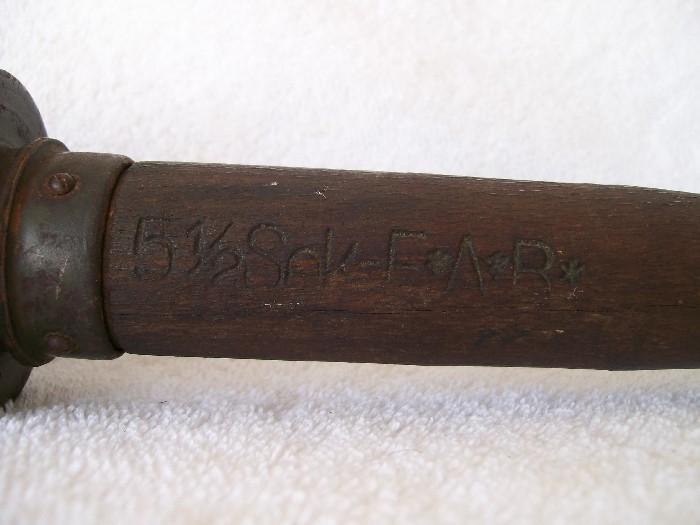

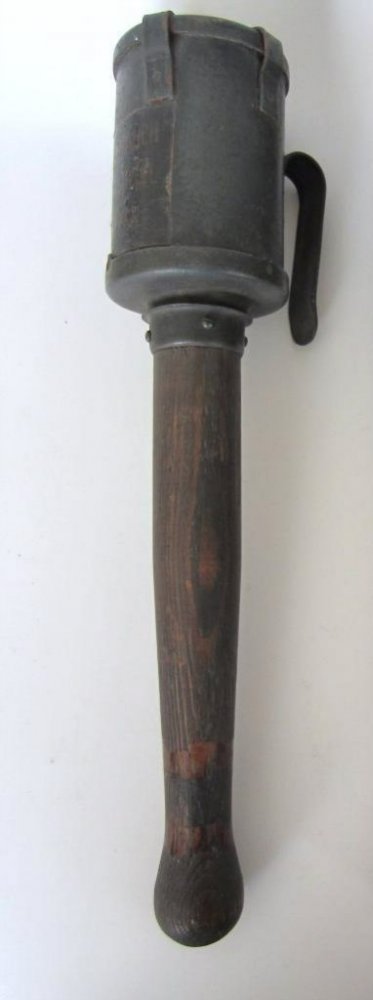

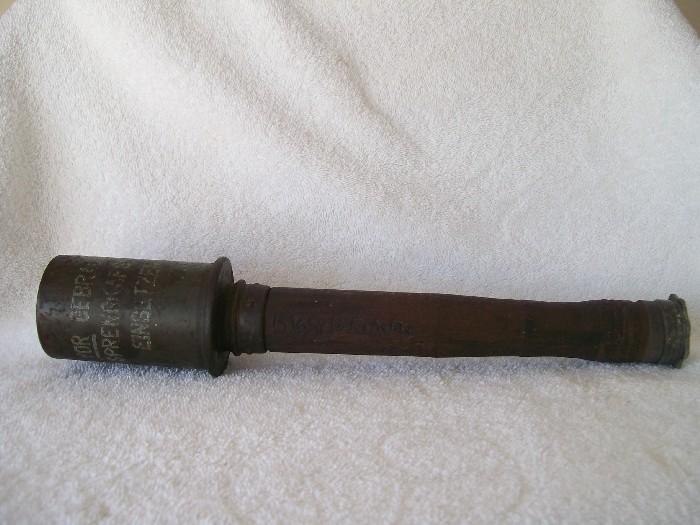

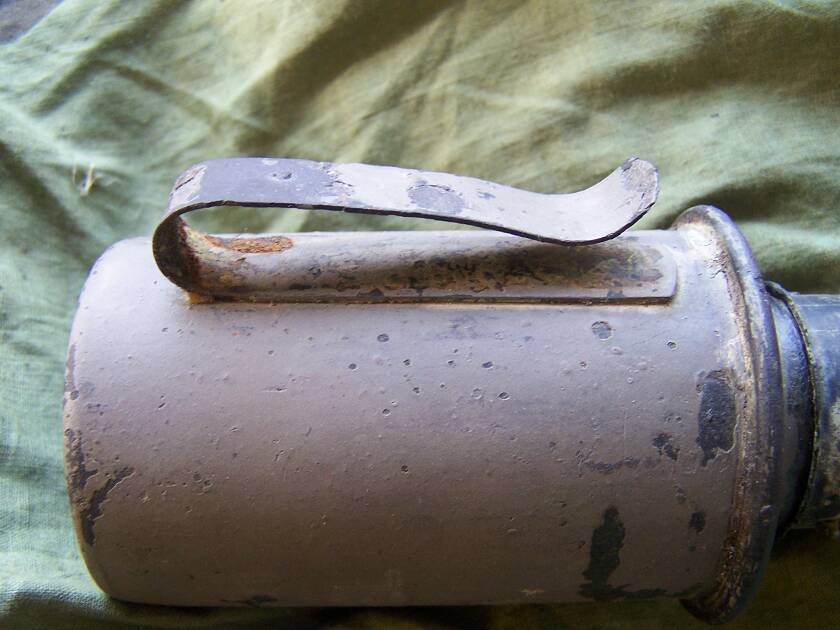

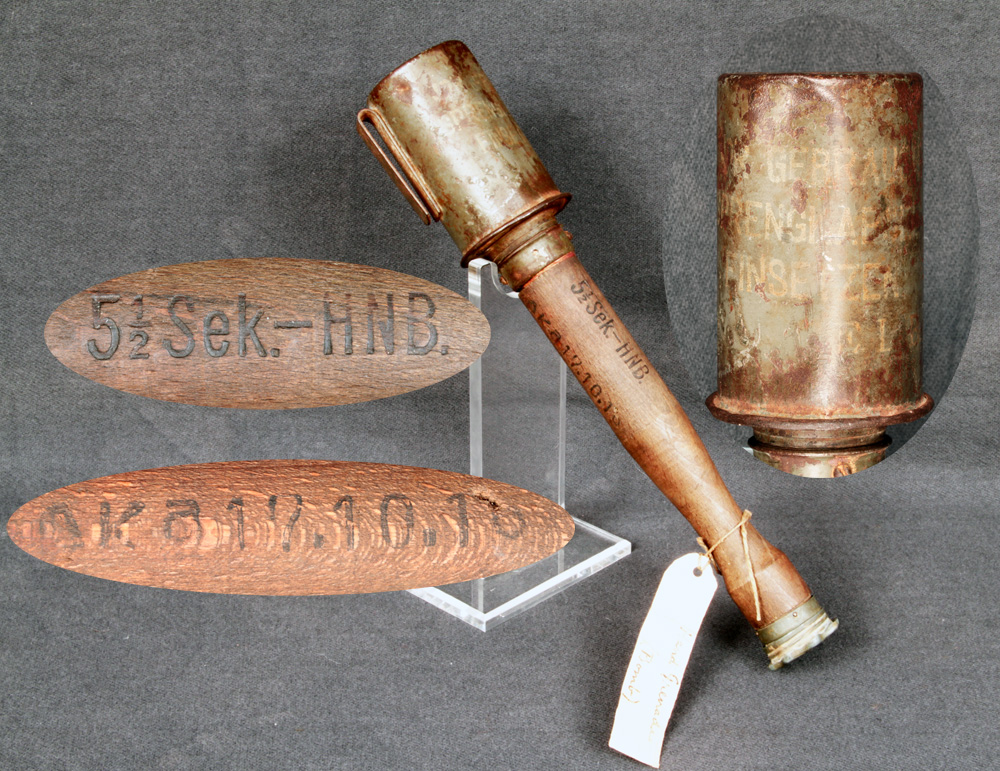

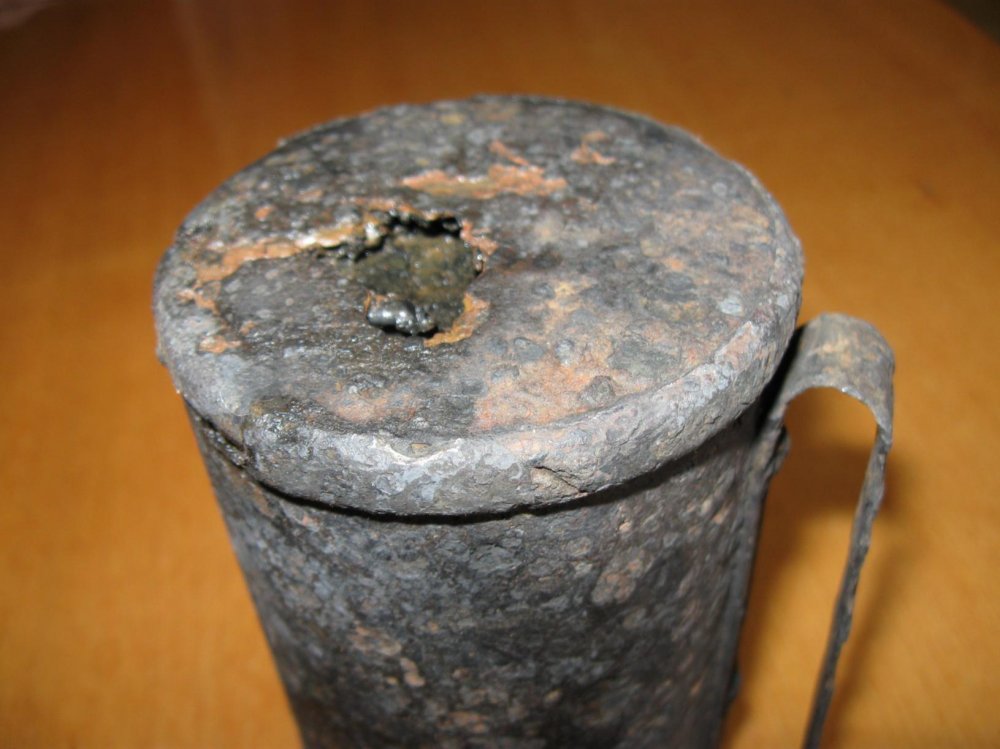

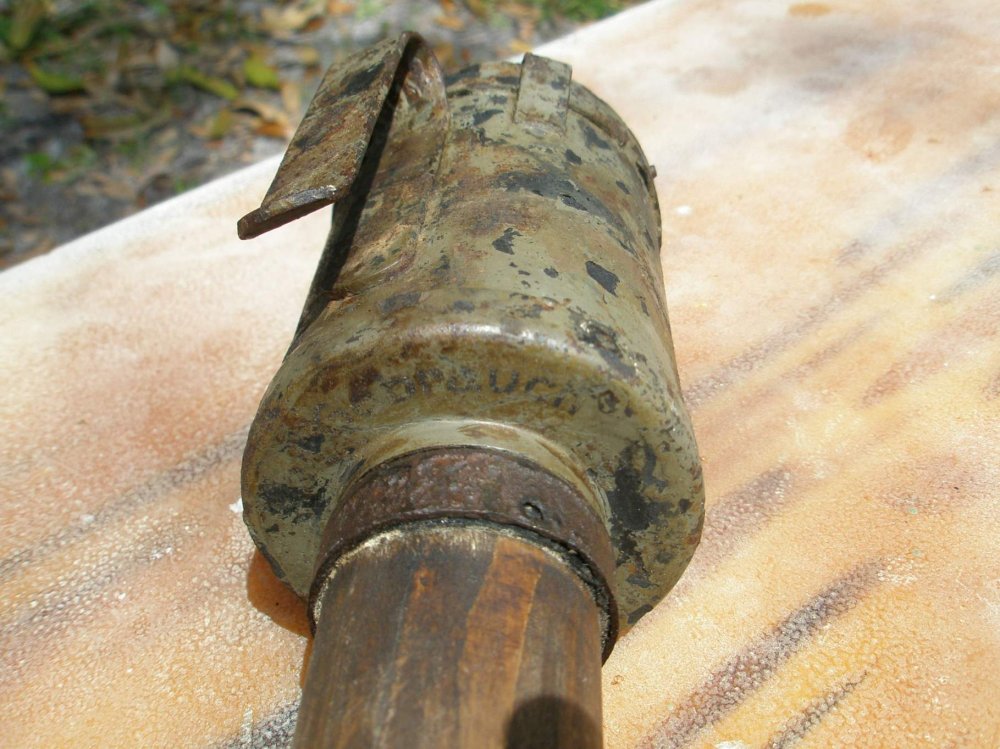

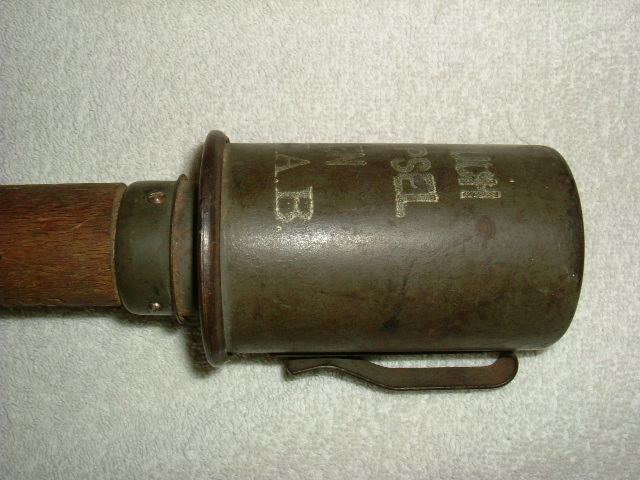

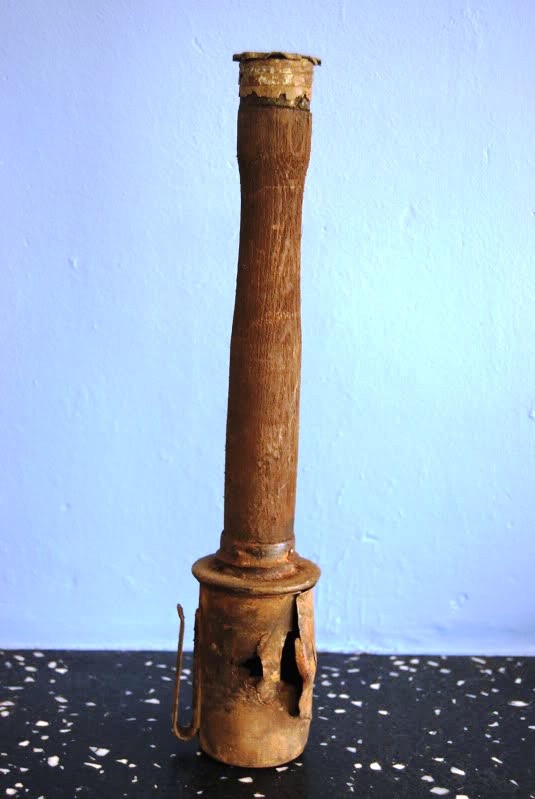

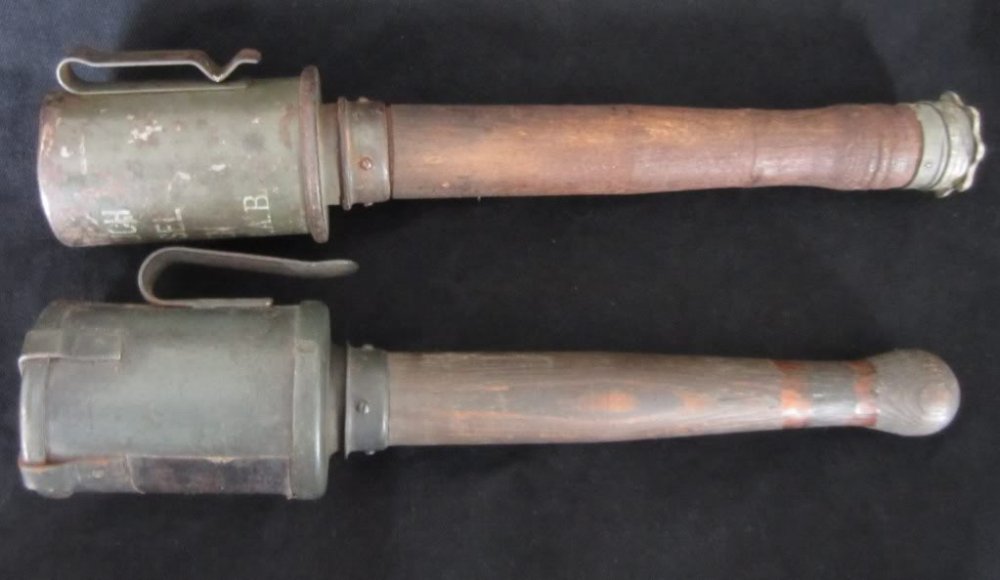

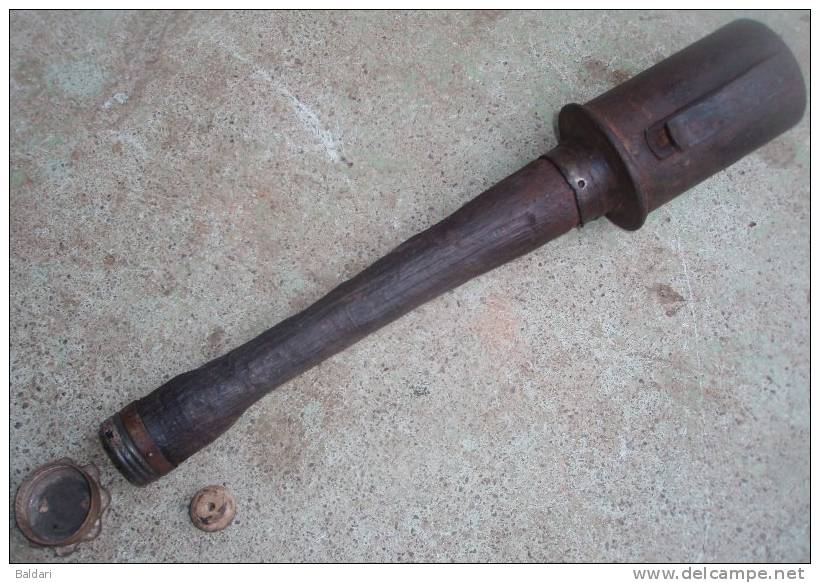

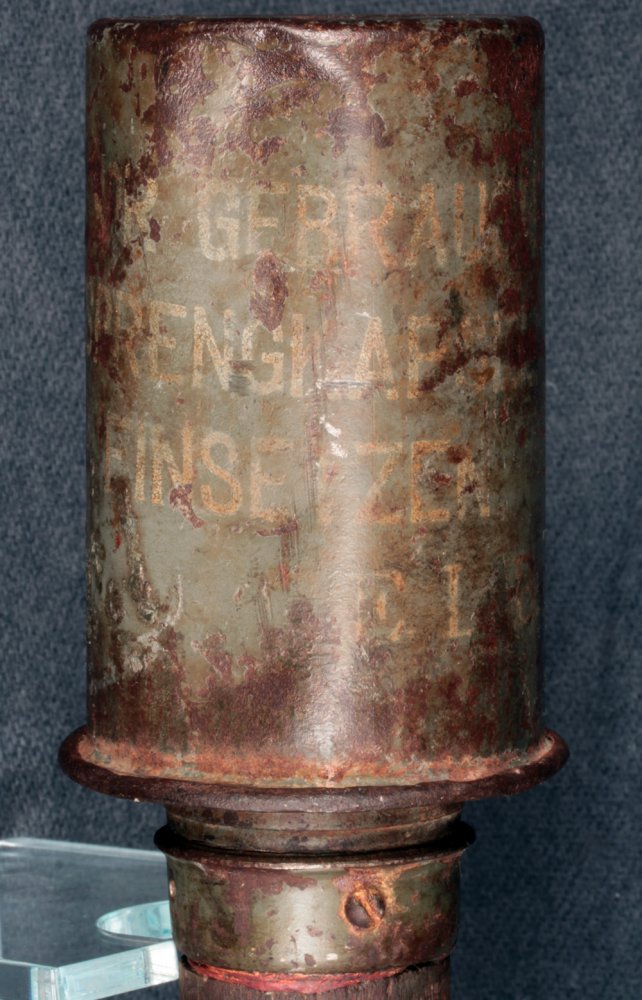

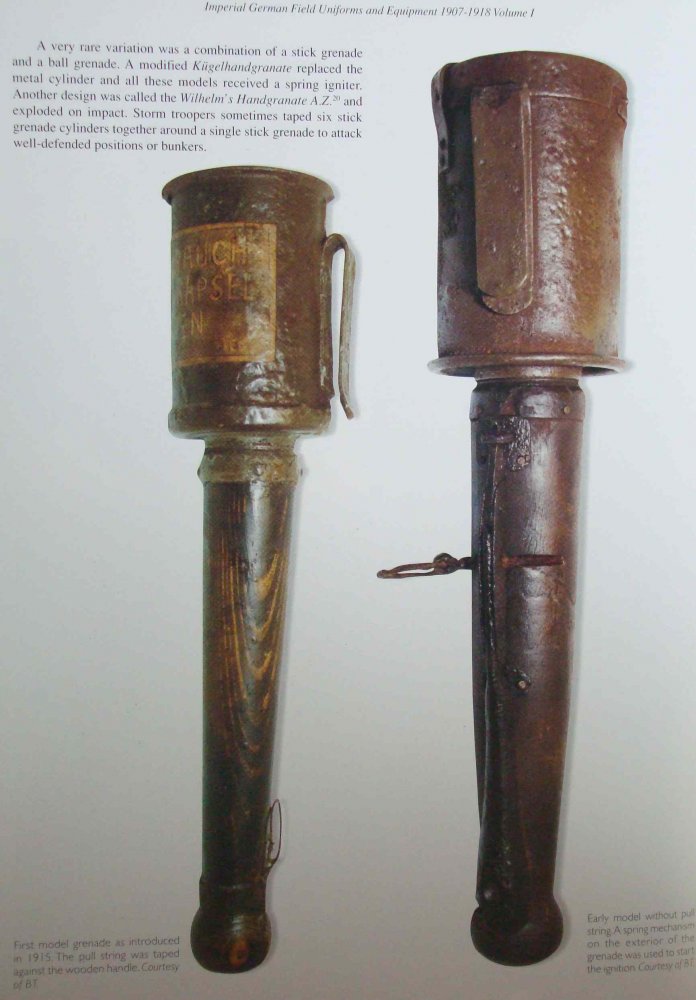

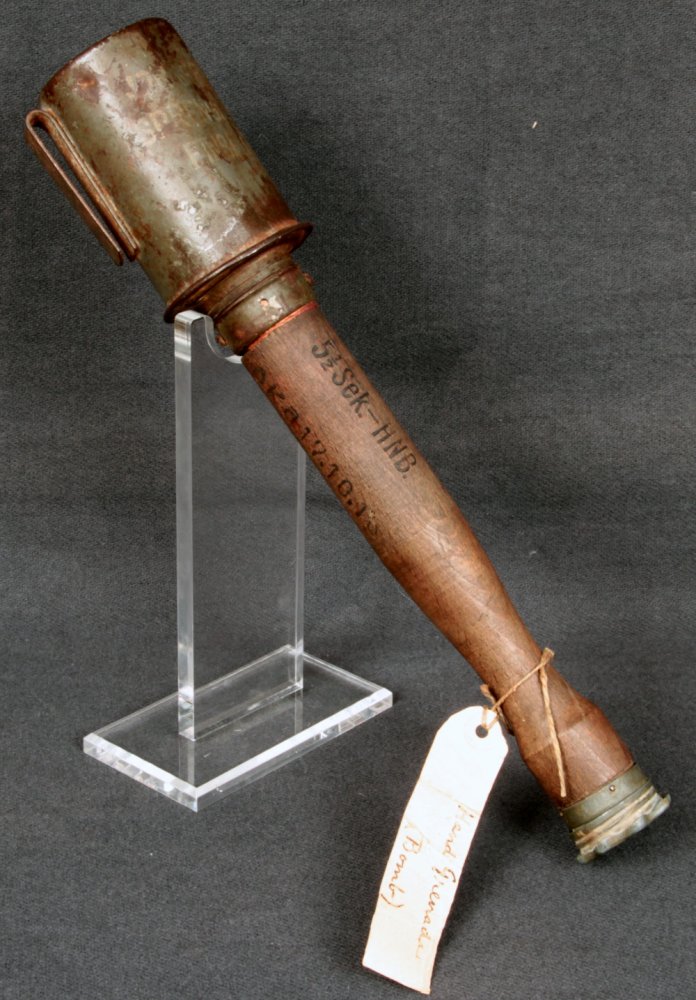

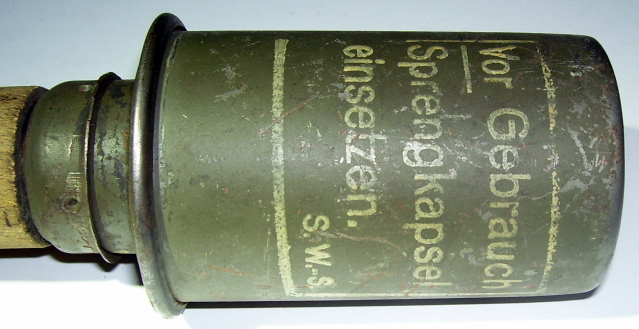

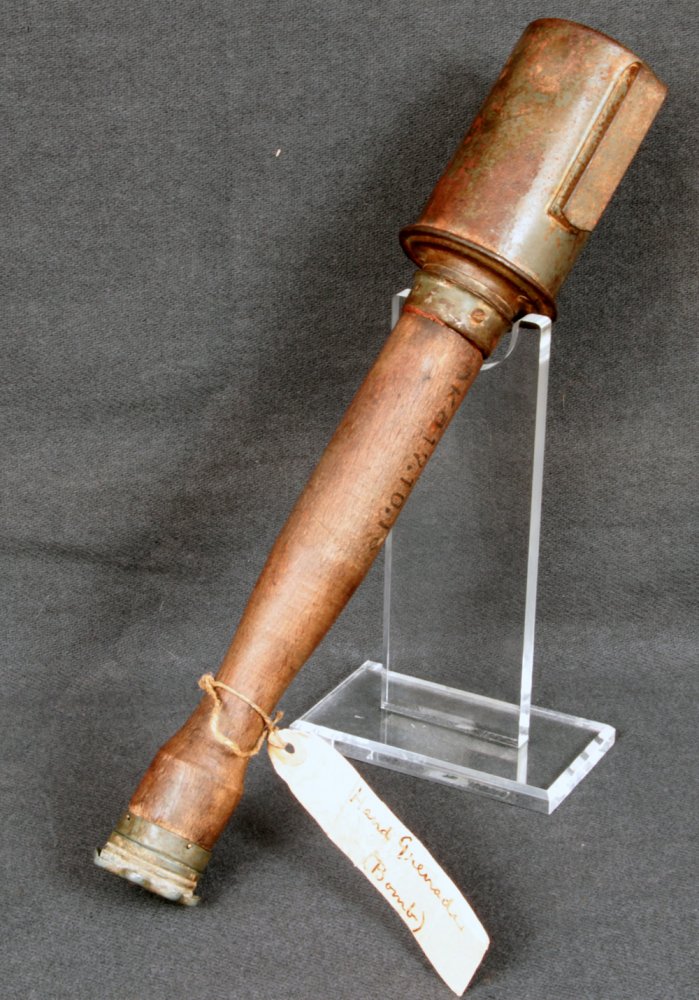

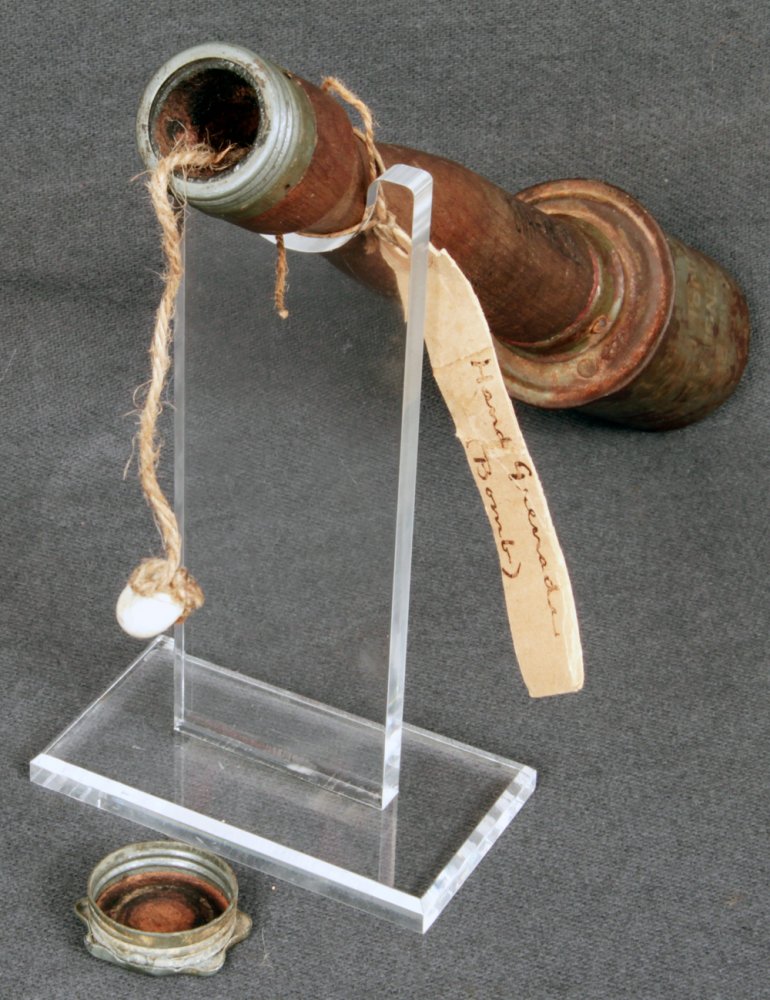

М15, ранняя, ручка без крышки. Рядом для сравнения М17.



...

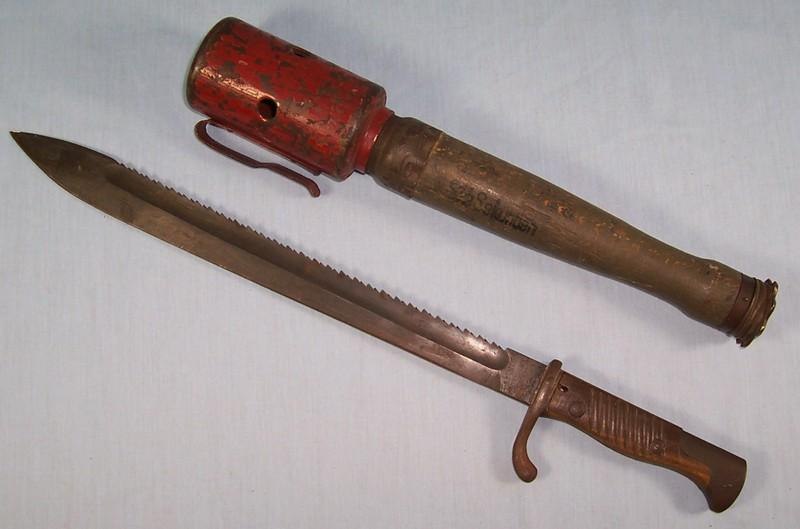

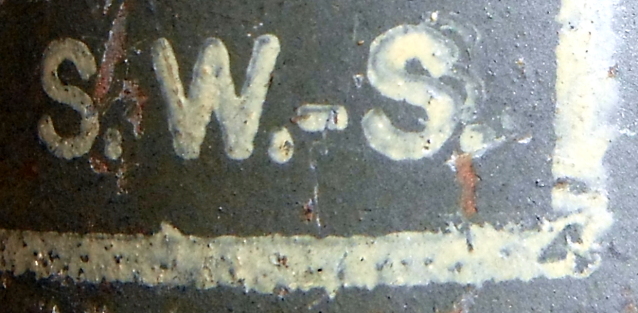

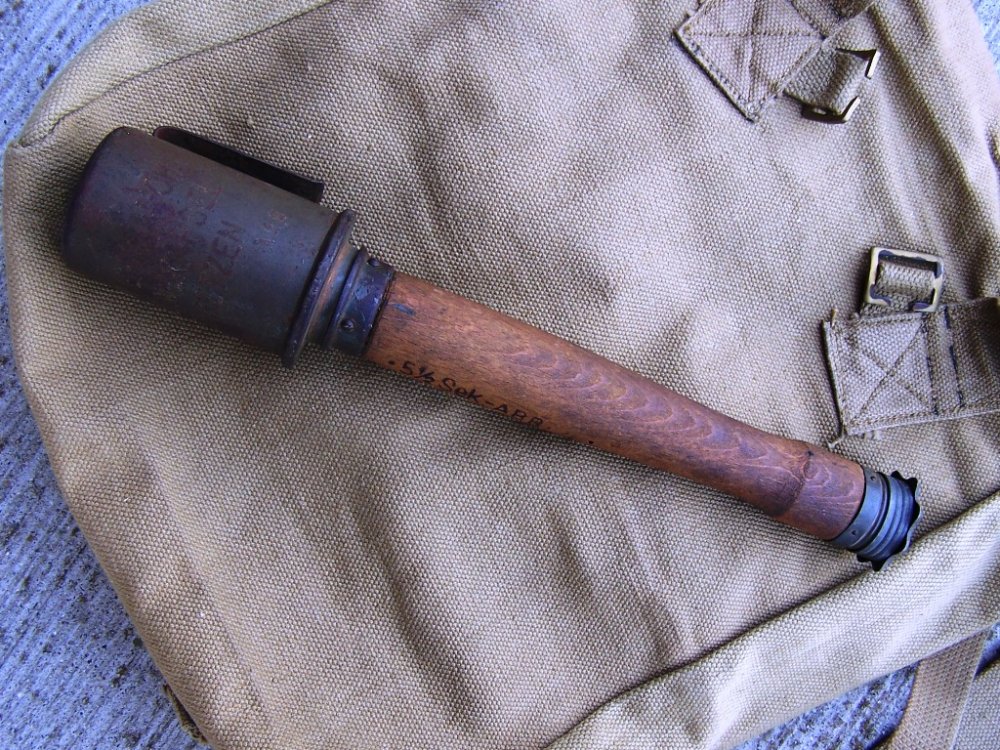

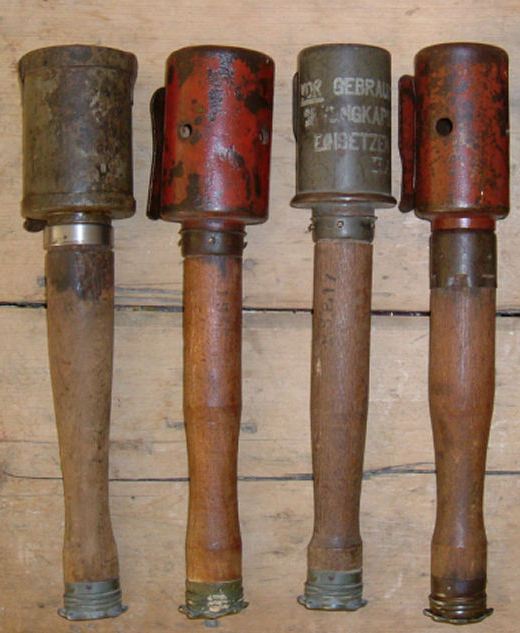

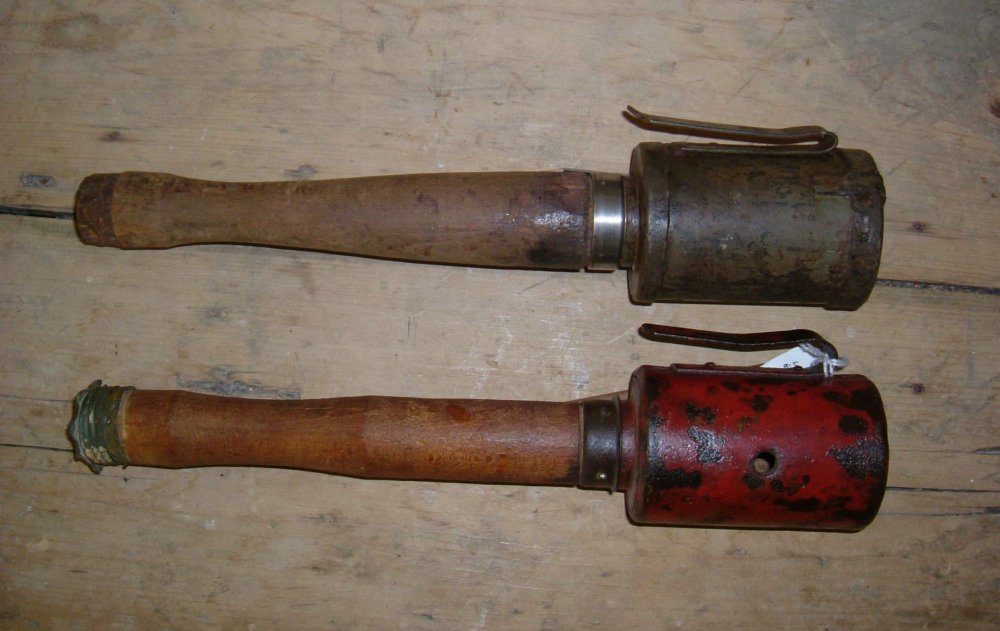

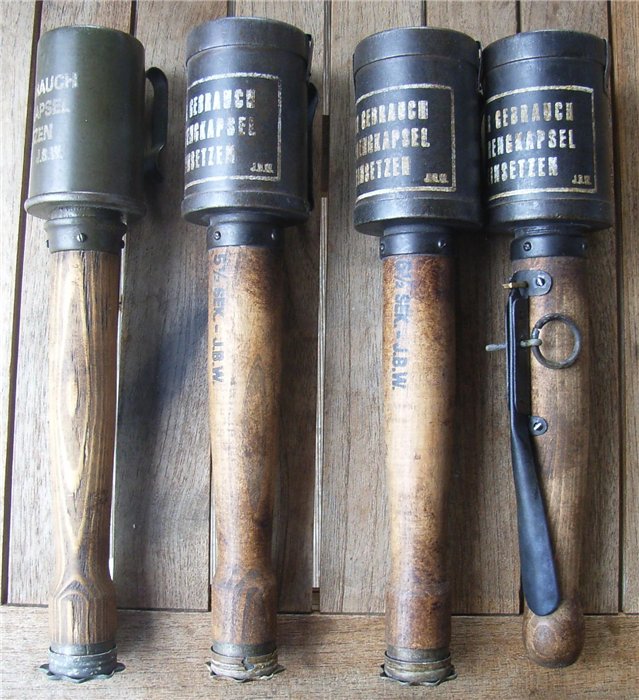

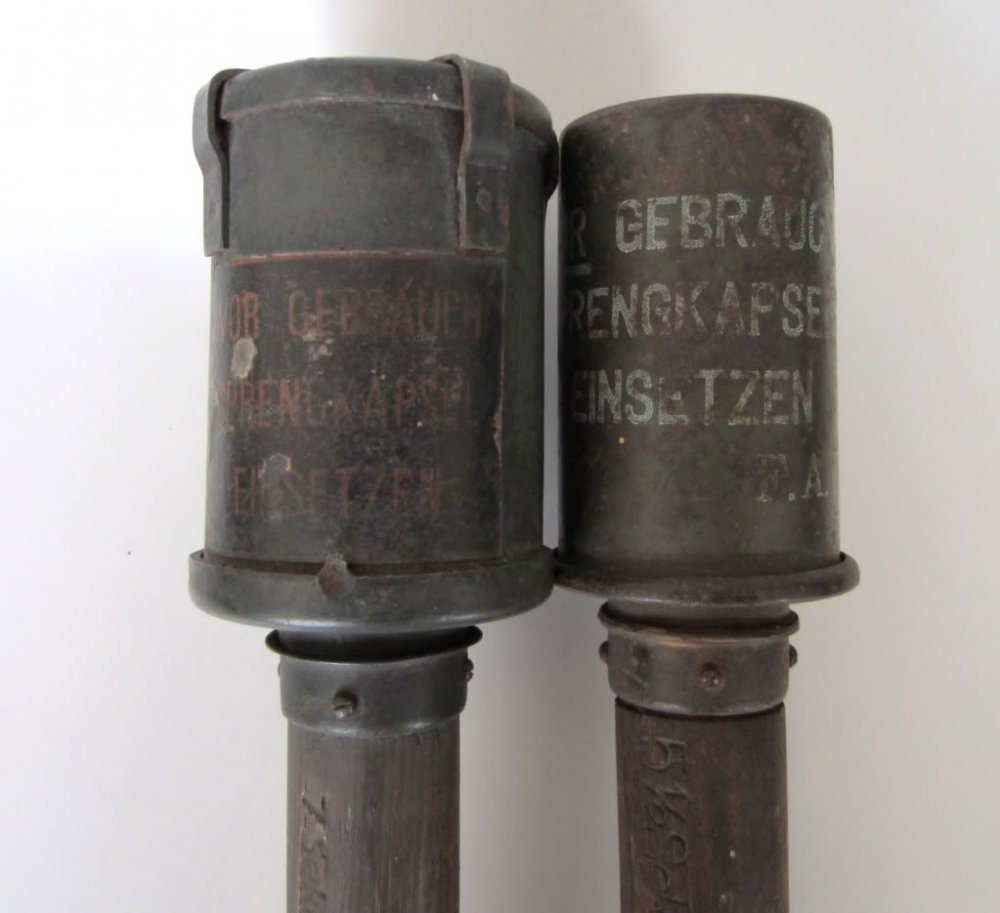

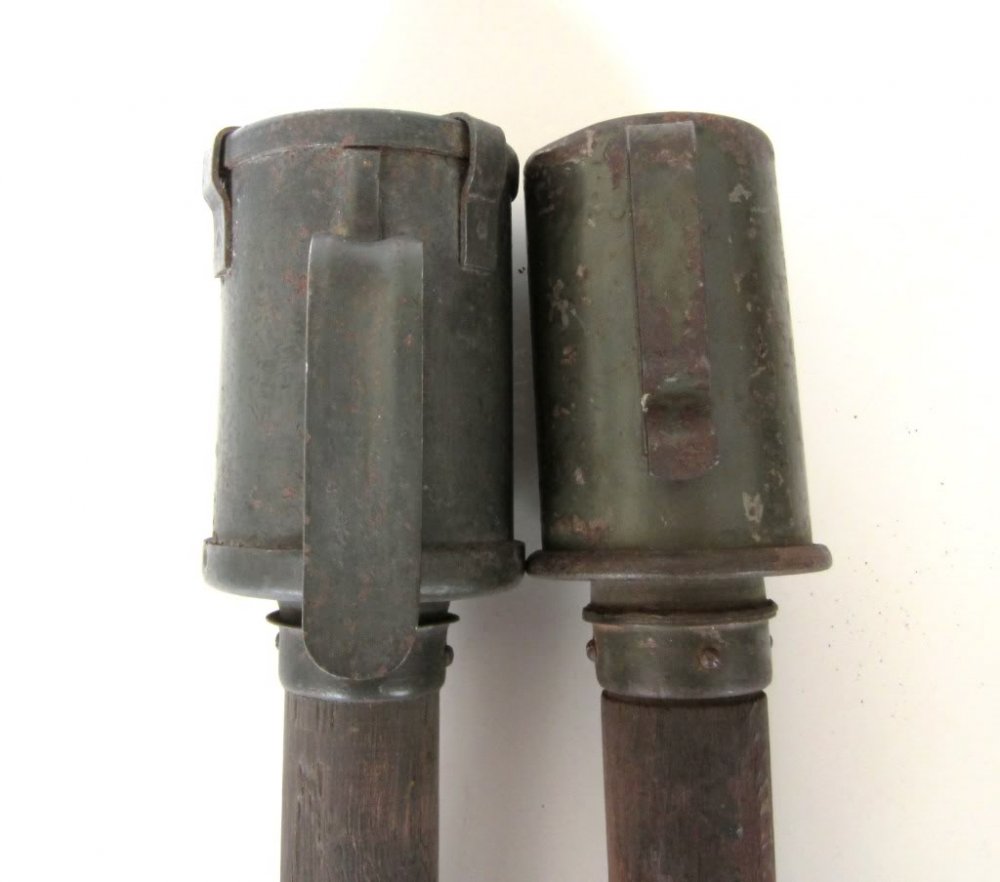

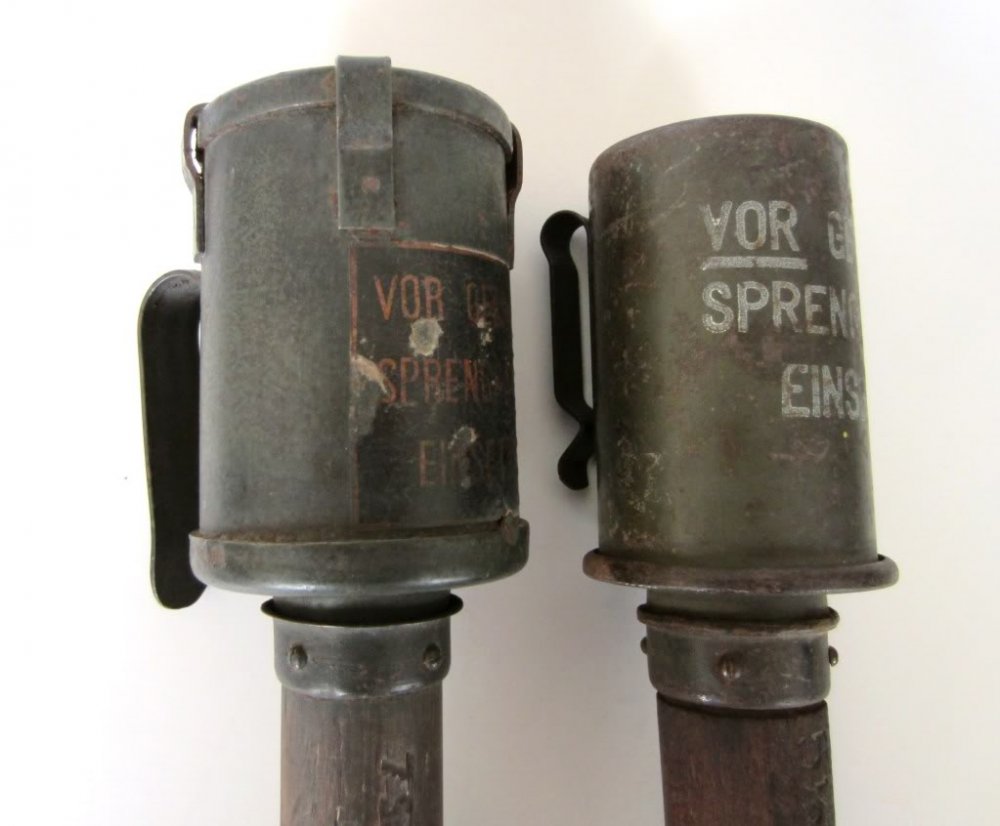

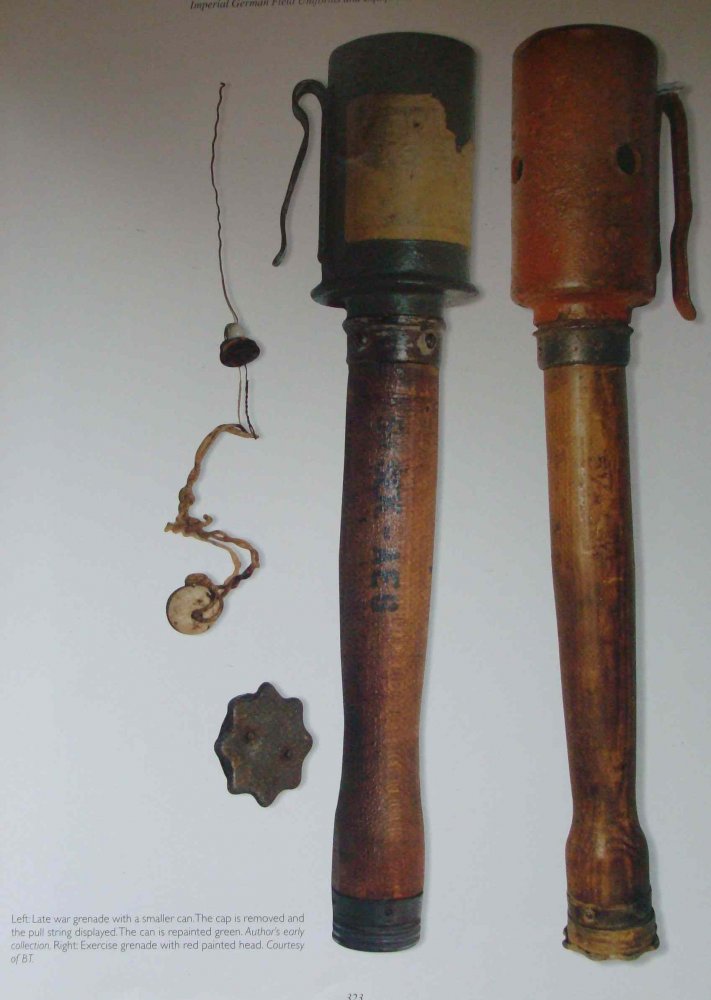

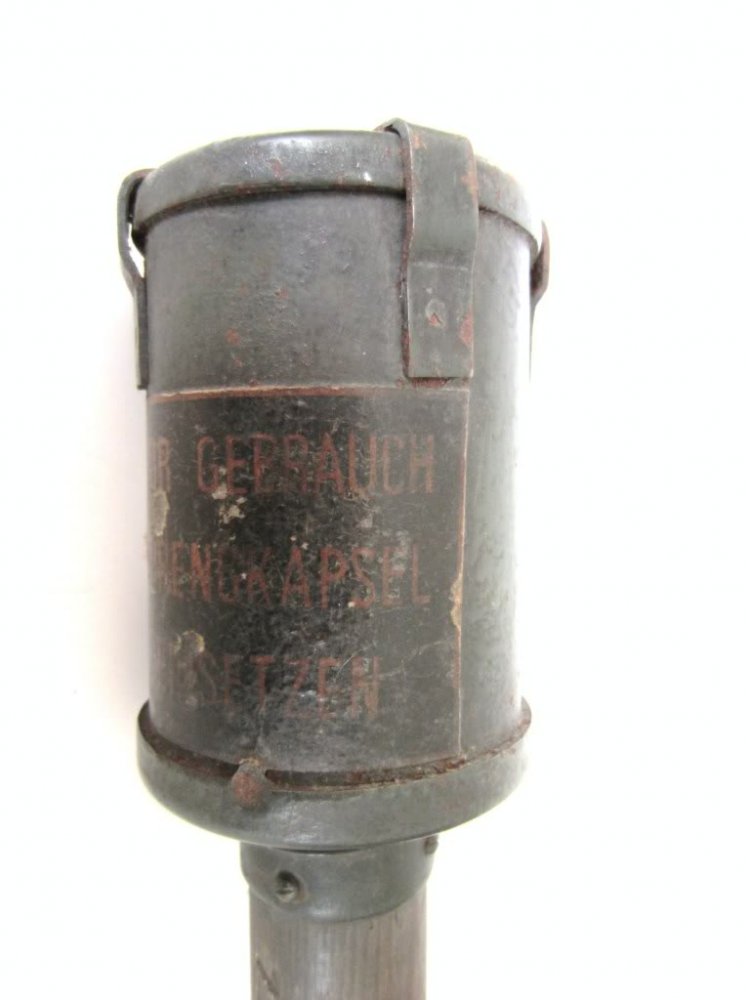

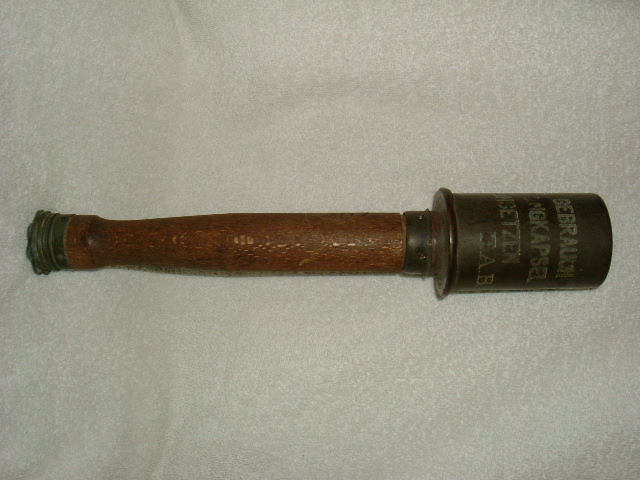

М17 и учебная.



...



...



Приветствую тоже интересна эта тема .Нуждаюсь в макете бумажной этикетки на м15 может кто сбросит в тему буду благодарен .



У Александра Лемешко классные трафареты. Как раз на М17, размеры сняты с оригинала. http://reibert.info/threads/trafarety-na-nebel39-m-24-i-t-d.303111/

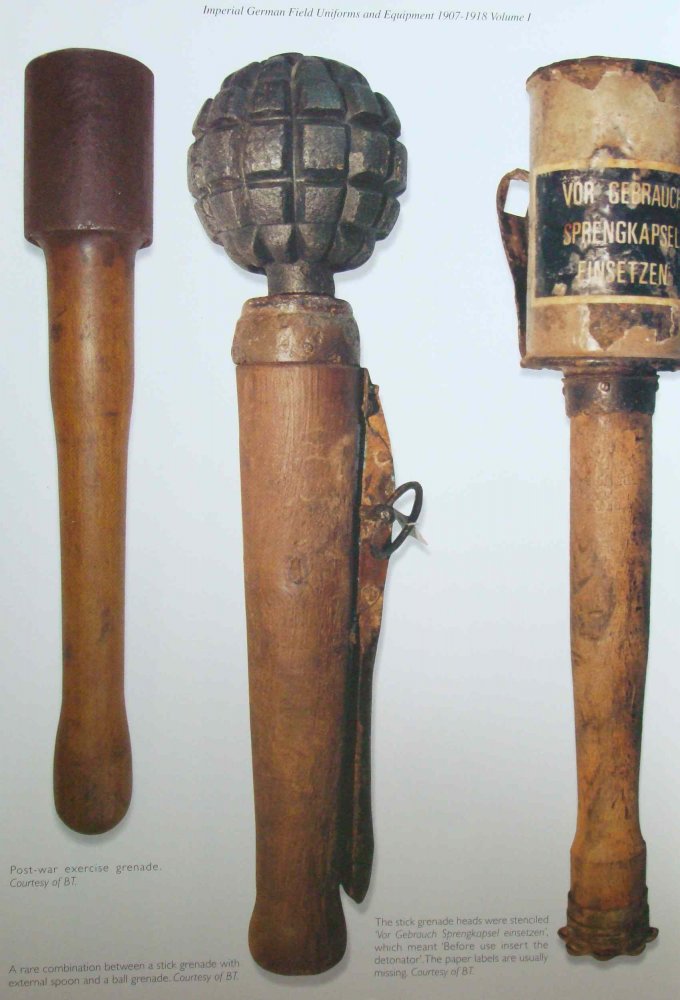

Спасибо вы меня не поняли .были варианты когда надпись не набивалась через трафарет а клеялась бумажная этикета вот ее и надо.



(немного истории)
РУЧНАЯ ГРАНАТА обр. 1915 (Stielhandgranate 15)

Наибольшую популярность в немецкой армии получила граната-«колотушка» Stielhandgranate 15, ставшая основным оружием штурмовых батальонов. Когда в феврале 1916 года немецкие штурмовики шли в атаку под Верденом в составе первого эшелона, винтовки висели у них за спиной, зато обе руки были свободны для метания гранат.

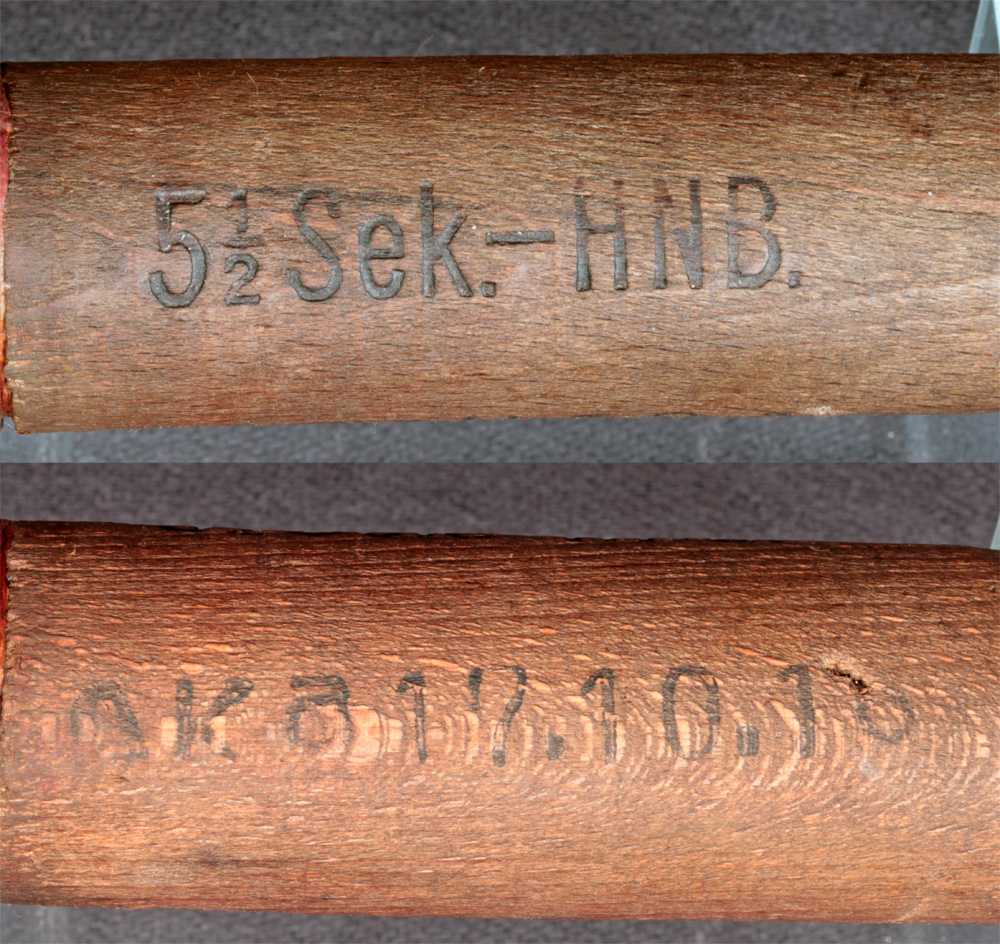

Граната имела довольно простую конструкцию: на деревянной рукоятке длиной 255 мм размещался металлический цилиндр диаметром 75 мм и длинной 100 мм. Цилиндр заполнялся взрывчатым веществом, представлявшим собой смесь перхлората калия, нитрата бария, дымного пороха и порошкообразного алюминия. Сбоку к цилиндру прикреплялся металлический зажим, позволявший подвешивать гранату к поясному ремню. На конце рукоятки виднелась чека (а вернее, шарик на прочной веревочке), потянув за которую солдат приводил в действие воспламеняющую трубку (так в немецком оригинале – вернее будет сказать, терочный запал). Трубка обеспечивала замедление 5.5 секунд. Существовали трубки с семисекундным и трехсекундным замедлением, что обозначалось на рукоятке гранаты вырезанными или выжженными на ее дереве цифрами. Имелась модификация гранаты с ударным взрывателем пружинного типа, срабатывавшим при ударе гранаты о землю (очень редкая, и не вполне надежная и безопасная.



Граната обр. 1916 г.

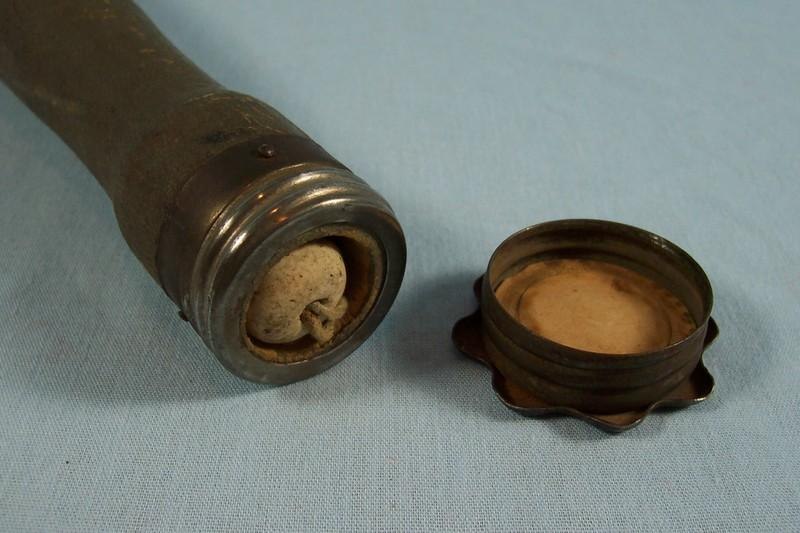

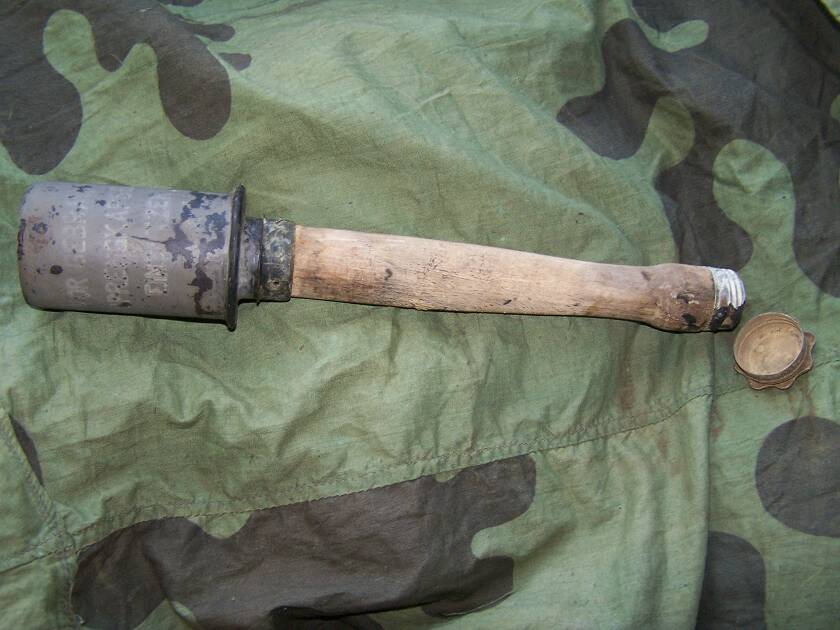

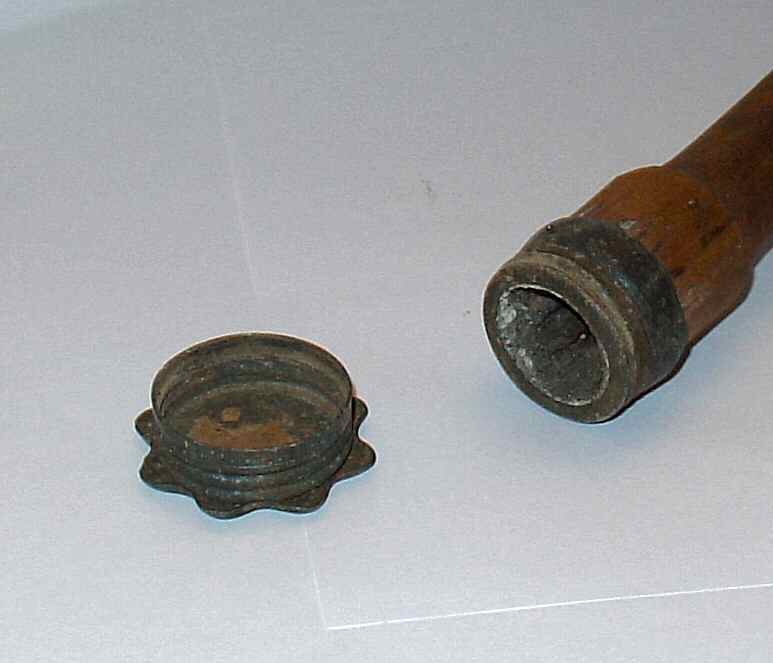

Типов этих гранат известно несколько: Stielhandgranate 16 (ручка без набалдашника, цилиндрическая из более дешевого не лакированного дерева, на задней части рукоятки завинчивающаяся крышка характерной формы), дымовые варианты гранаты. Если добавить к этому три разных по времени срабатывания запала, ударный взрыватель, то можно понять, что вариантов изготовления, снаряжения и даже внешнего вида «колотушки» многие десятки. Корпус был предельно технологичен, изготовлялся из листового металла, причем для высокоразвитой немецкой промышленности наштамповать из жести миллион корпусов примитивнейшей формы и наточить столько же рукояток не было сложной задачей. У немцев гранат было достаточно, а русская промышленность смогла покрыть острую нужду в гранатах только к 1916 году, да и то не без помощи извне. Эти гранаты изготовляла и Россия под названием «граната немецкого образца». Это было мерой вынужденной, но все же мудрой – русская граната и по удобству, и по технологичности и простоте заметно уступала Stielhandgranate 15.

Относительно недостатков «колотушки» тоже немало мнений. Основной недостаток – невозможность держать гранату в руке в готовом к применению виде. То есть сорвав кольцо гранату надо было метать немедленно, а гранату Мильса или ту же Рдултовского можно было держать в руке во взведенном, готовом к немедленному применению, виде. И в случае, если нужда применить гранату миновала, то хоть и с трудом, но привести ее в безопасное положение. Другим слабым местом был запал. Терка была очень чувствительна к сырости, неизбежной в окопной войне и грязи фронта. Нестойким было и смесевое взрывчатое вещество, а из-за плохой герметичности корпуса отсыревание заряда ослабляло действие боеприпаса. Взрывчатка к тому же была подвержена слеживаемости. Снаряжение мелинитом хотя и заметно повышало мощность гранаты, но делала опасным ее долгое хранение. А смесевое ВВ при большой массе и вышеуказанных недостатках не обеспечивало должного фугасного действия.

Однако массовость и простота гранаты позволили ей с наименьшими изменениями пройти две мировых войны.


Характеристики ручной гранаты Stielhandgranate

Масса гранаты, г
700
Масса заряда, г (тип ВВ)
250 (аммонал)
Дальность метания, м
35
Радиус разлета осколков, м
около 15-20



Насчет российской ручной гранаты "Немецкого типа".

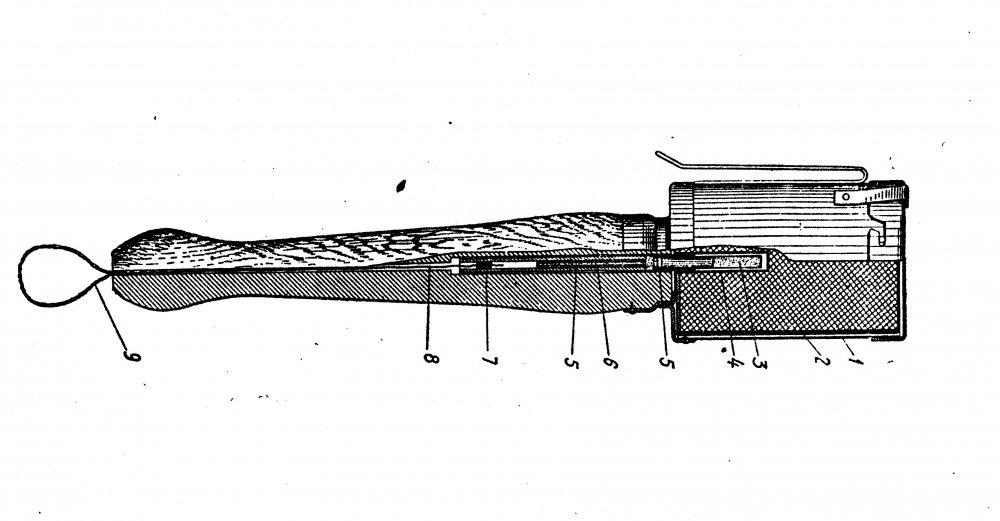

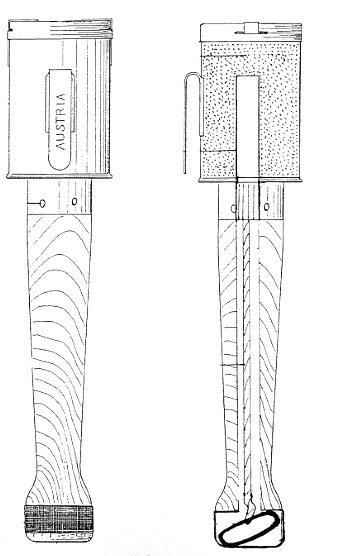

русское описание гранаты и инструкция по ее применению времен Первой мировой войны.

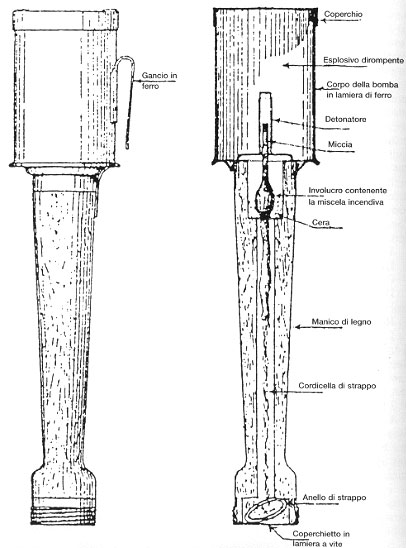

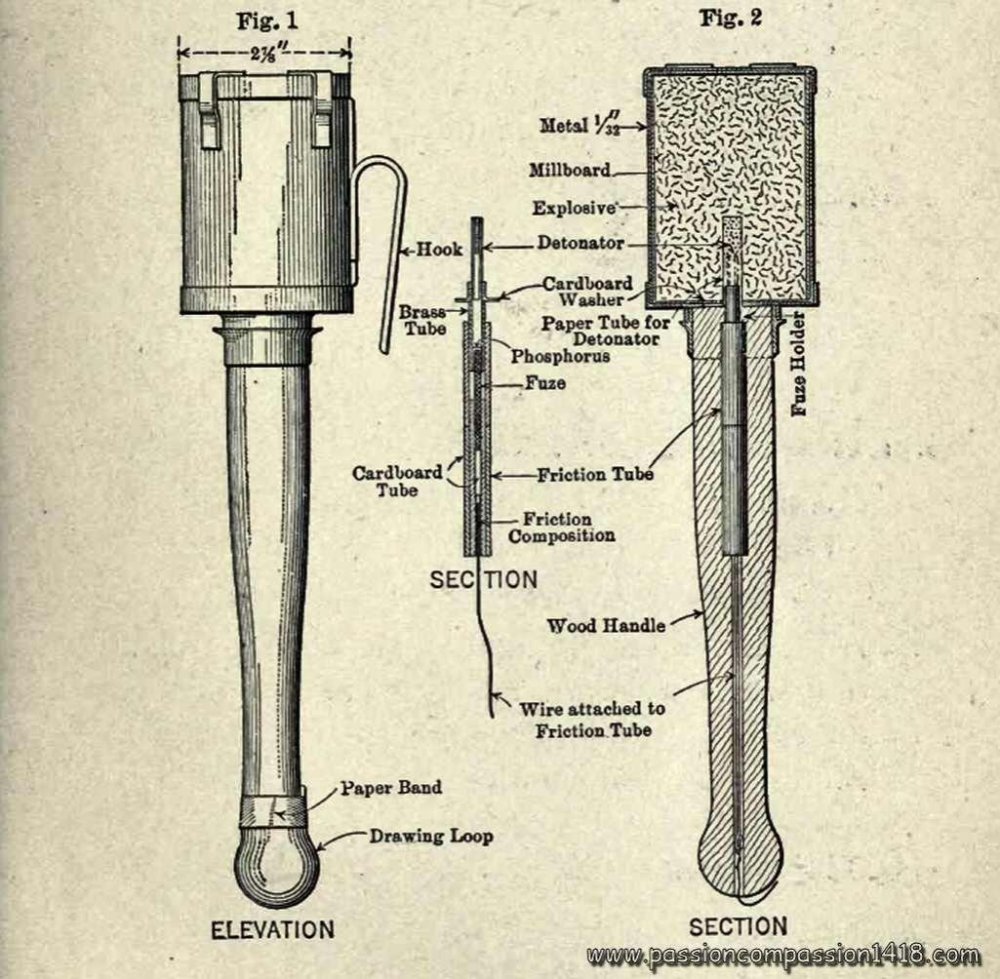

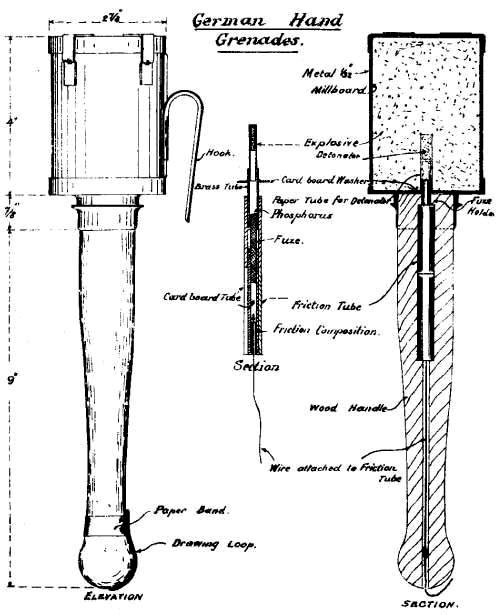

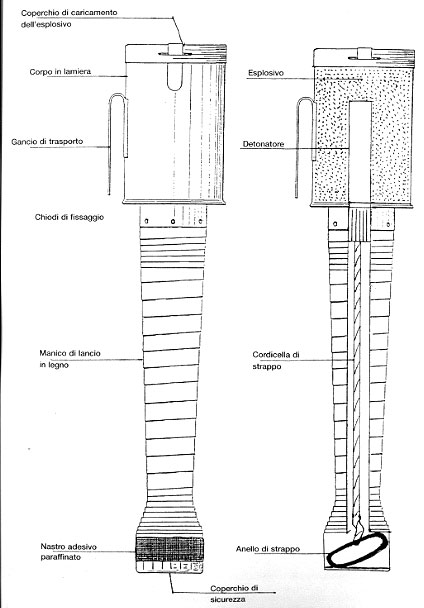

1. - Устройство гранаты.

Корпус гранаты представляет собою цилиндр (1) из листового железа толщиною 1 мм. Диаметр цилиндра 7 см., высота 10 см. Снизу прикреплено заклепками или закатано штампованное железное дно, имеющее борт высотою 1 см. и короткую в 71/2 мм. навинтованную трубку диаметром 3,8 см. для ввинчивания деревянной рукоятки. Сверху цилиндр закрывается железной же, толщиною 1 мм., штампованной крышкой, имеющей по бокам две диаметрально противоположных коленчатых прорези, которыми она надевается на два штифта, заклепанных в стенках цилиндра. Кроме того для предупреждения соскакивания крышки к цилиндру приклепаны в верхней его части две железные лапки длиною около 4 1/2 см., толщиною около 3/4 мм., шириною 7 мм., которые загибаются сверху крышки и удерживают ее. Есть экземпляры, у которых крышка закатана на корпусе гранаты. Шов цилиндра не паянный, на стыке сторон металл спущен на нет, и стороны заходят друг на друга около 8 мм., соединяясь четырьмя железными заклепками. Этими же заклепками по производящей цилиндра приклепан железный крючок длиною до 9 1/2 см., с раствором от 5 до 7 мм. Нижний свободный конец его, около 13 мм., отогнут в сторону. На этом крючке граната носится на поясе.

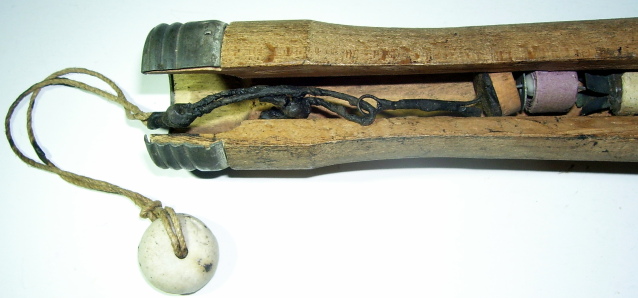

Рукоятка - деревянная, длиною до 25 см., круглая, разных диаметров. Наибольший диаметр в верхней утолщенной части - 4,5 см., затем диаметр постепенно уменьшается и доходит до 2,4 см., после чего снова следует утолщение бутылкообразной формы с диаметром в 3.7 см. На верхнюю часть рукоятки надето железное фасонное кольцо, прикрепленное тремя шурупами, Кольцо имеет наружную винтовую нарезку для ввинчивания в дно цилиндра. По оси рукоятки просверлен канал, имеющий в верхней части по длине 9,8 см. диаметр 9 мм., а ВЦ остальной части диаметр 5 мм.

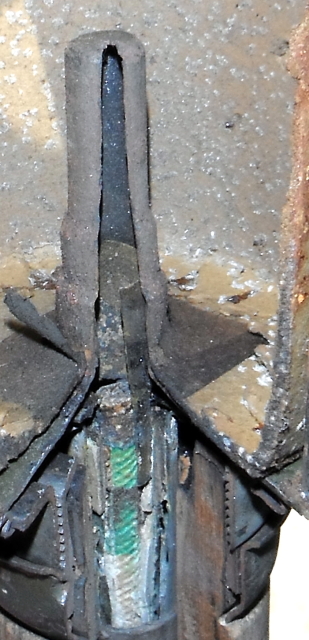

В корпус гранаты вставляется заряд, заключенный в картонную цилиндрическую пролакированную гильзу (2) высотою 10 см., диаметром 6,6 см. , Сверху гильза имеет,. крышку, а в центре дна укреплен наперсток для капсюля-детонатора длиною 4,1 см.. диаметром 8 мм. Разрывной заряд состоит из 84°/о аммиачной селитры, 12°/о тротила и 4°/о древесной муки. В канал рукоятки вставляется зажигательная трубка, состоящая из терки, бикфордова шнура и капсюля-детонатора.

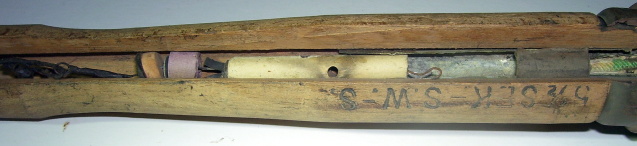

Терка и бикфордов шнур помещаются в картонной трубке (5) длиною 8,3 см., диаметром 7 мм. и каналом к свету 4 мм. Нижний конец этой трубки сплюснуть и охвачен жестяной скобой. В расстоянии 2,2 см. от нижнего среза трубки в ней пробито два диаметрально противоположных круглых отверстия, диаметром 21/2 мм., для выхода газов при горении шнура.

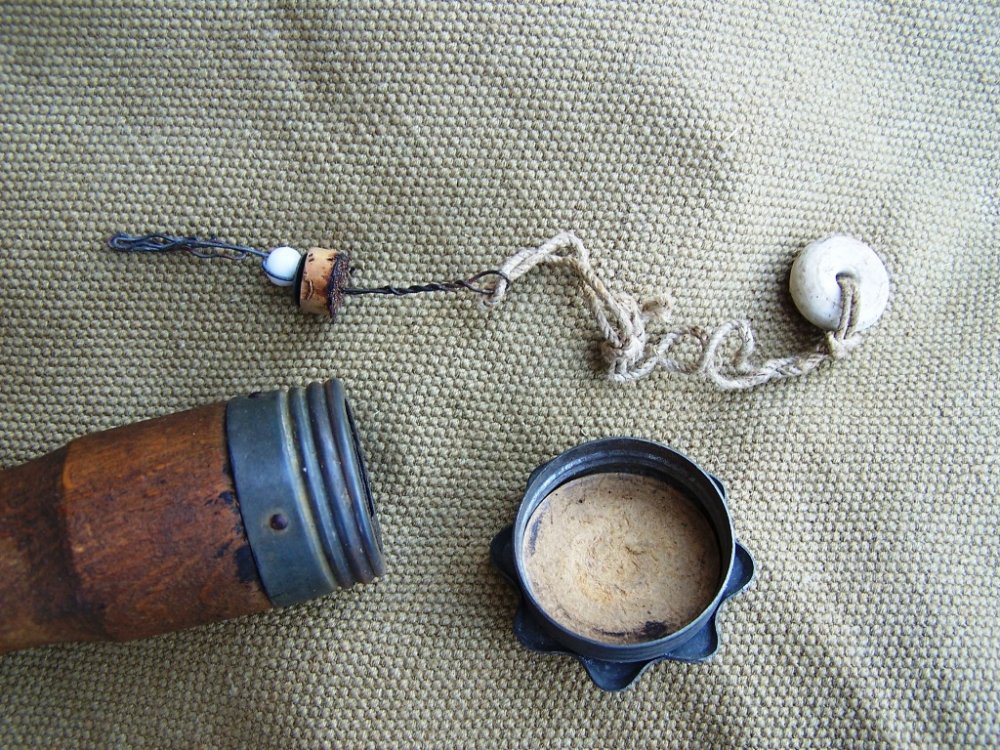

Терка состоит из капсюля (7) с терочным составом, через который пропущена железная тонкая проволока (8), оканчивающаяся змейкой. Змейка покрыта слоем наждака на лаке. Длина проволоки около 16 см., и на свободном ее конце прикреплена петля (9) из тонкой бечевки. Длина куска бикфордова шнура (6) около 5 см., и верхний обрез его почти равняется с обрезом картонкой трубки. Время горения рассчитано на 51/2 секунд. '

На верхнюю часть картонной трубки надета соединительная латунная трубка (5) длиною 4 см., диаметром 7 1/2 мм. В расстоянии 2,3 см. от нежного среза этой трубки на ней .обязать желобок, который служить упором для капсюля-детонатора (3). Поверх конца бикфордова шнура наложена набивка из стопина. Капсюль имеет гильзу красной меди длиною 4,5 см., диаметром 7 мм.; на длину 2,2 см. наполнен прессованной гремучей ртутью. Капсюль-детонатор вставляется в соединительную латунную трубку.

Внизу рукоятки выходящая из канала веревочная петля (9) заложена на боковую поверхность рукоятки и заклеена пластырной лентой.

Во избежание отсыревания гранаты нижний конец рукоятки и крышка корпуса покрыты слоем парафина.

По видимому, у противника гранаты эти перевозятся без вставленных капсюлей-детонаторов.

2. - Способ употребления гранаты.

Перед употреблением рукоятка отвинчивается, и вставляется капсюль-детонатор, после чего рукоятка завинчивается на место.

Перед бросанием пластырная лента снимается, и расправляется веревочная петля.

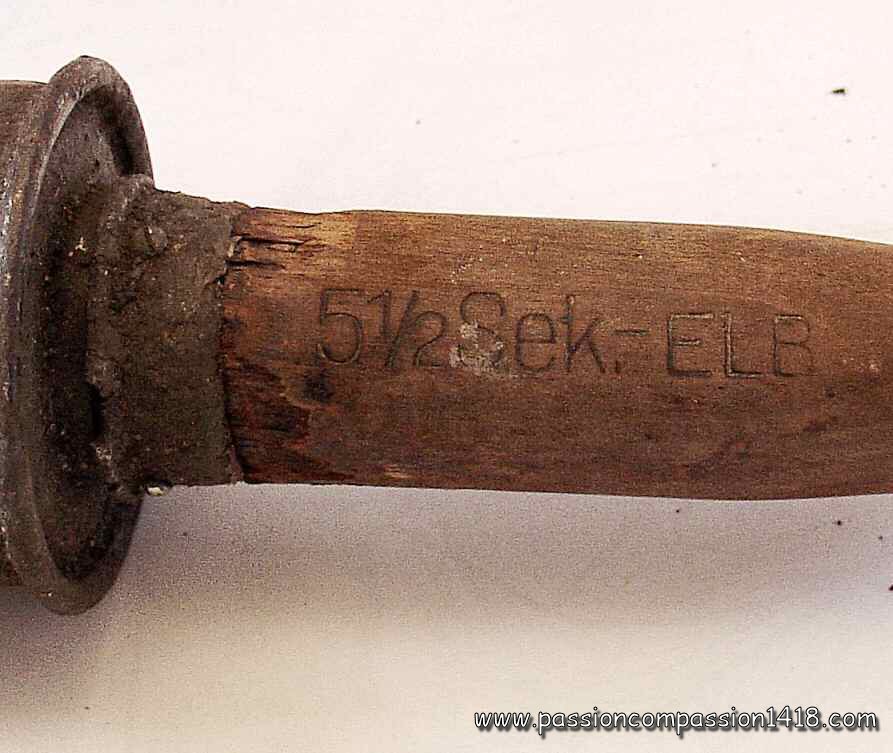

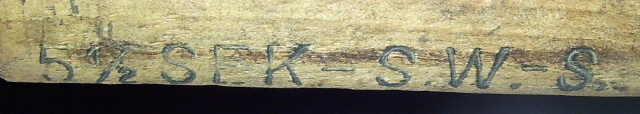

Затем, взятъ гранату в правую руку, левой рукой резко дернуть за веревочную петлю, после чего бросить гранату немедленно по направлению цели. Через 51/2 секунд от момента воспламенения капсюля (7) терки должен последовать взрыв.



В зависимости от условий производства и наличия материалов конструкция гранаты могла незначительно меняться, причем основные качества гранат не отличались от прототипа.

Своеобразно и то, что граната из-за малой толщины корпуса и большого заряда давала мало осколков, поражая, в основном, своим фугасным действием. Это позволяло применять гранату на малых расстояниях, в окопах, строениях, без опасности для метающего быть пораженным осколками своей же гранаты.

Модификации гранаты:

Вариант гранаты с упрочненным креплением рукояти и замененным с металлического на картонный колпачком на рукояти. Колпачок фиксируется лентой из парафинированной бумаги. Крепление рукояти улучшено за счет удлинения муфты корпуса и дополнительной фиксации рукояти гвоздиками.

Вариант гранаты с рукоятью из скрученного в трубку картона. Рукоять сделана путем навивки картонной спирали на болванку с последующей проклейкой. Крепление рукояти к корпусу на 6 гвоздиках, муфта удлиненная. Колпачок картонный с обмоткой лентой из парафинированной бумаги.

1 - Stielhandgranate, основной тип; 2 - граната с улучшенным креплением рукояти и упрощенным колпачком; 3 - граната с картонной рукоятью.

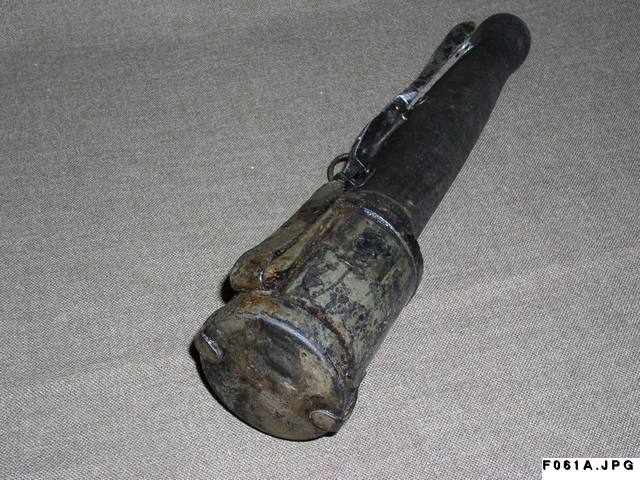

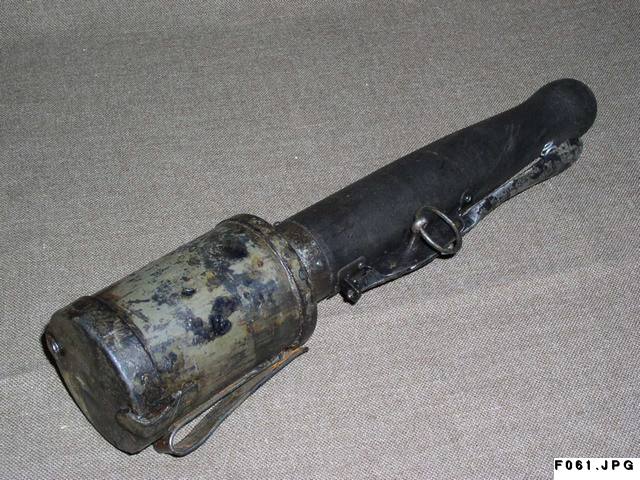

Stielhandgranate 15, модификация с рычажным запалом(Poppenbergsches System).

Отличие от основного образца заключалось в иной системе инициирования, то есть довольно серьезно изменен запал. Корпус практически не изменился, ТТХ гранаты по сравнению с прототипом изменений не претерпели.

Вероятно, толчком к введению рычажного механизма и ударного запала стало то обстоятельство, что терочный запал не позволял держать готовую к немедленному применению гранату в руках – после выдергивания терки начиналось горение замедлителя, за ним следовал взрыв. Потому немедленно после выдергивания терки гранату нужно было метать. Но дополнительная операция пред метанием отнимала несколько секунд, требовала задействования второй руки, в то время как взведенную гранату Миллса или Рдултовского можно было держать в руке сколь угодно долго, выбирая оптимальный момент для броска.

Немцы решили проблему создания рычажного запала с ударником довольно просто, вписав его в конструкцию принятой на вооружение и идущей в производстве гранаты. Запал собирался на деревянной рукоятке, к которой крепилась металлическая планка с загнутыми краями. В них были выполнены отверстия для оси рычага и предохранительного шплинта, удерживающего рычаг от смещения при переноске гранаты. К короткому плечу рычага был присоединен стерженек, игравший роль шептала, удерживающего от перемещения в канале рукоятки подпружиненный ударник.

Перед броском граната бралась в руку, при этом рычаг прижимался к корпусу, предохранительный шплинт удалялся. С этого момента от срабатывания запал удерживался только рычагом, прижимаемым рукой к корпусу рукоятки. После этого достаточно было метнуть гранату, после чего освобождался рычаг, проворот которого освобождал ударник от зацепления с стерженем-шепталом, после чего,при встрече с преградой, происходил накол капсюля-воспламенителя и следовал взрыв.

Несмотря на такие выгоды, конструкция вышла довольно громоздкой – длинная рукоять стала несимметричной, что вызывало проблемы при носке, приводило к зацеплению за снаряжение при извлечении гранаты. Механизм запала был собран открыто, внутренняя полость рукоятки с чувствительным к сырости замедлителем из-за отверстия для стержня-шептала была негерметичной. Данное решение сложно назвать оптимальным с точки зрения надежности. Наконец, стоимость гранаты с рычажным запалом, как более сложной, была несколько выше гранаты с терочным запалом. В совокупности все эти обстоятельства и привели к тому, что граната долго не выпускалась.

Фронтовики новшества не оценили, о чем могут свидетельствовать найденные коллегами под Двинском корпуса гранат, приспособленных к рычажному запалу, но переделанные для использования терочного запала с обычной рукояткой.

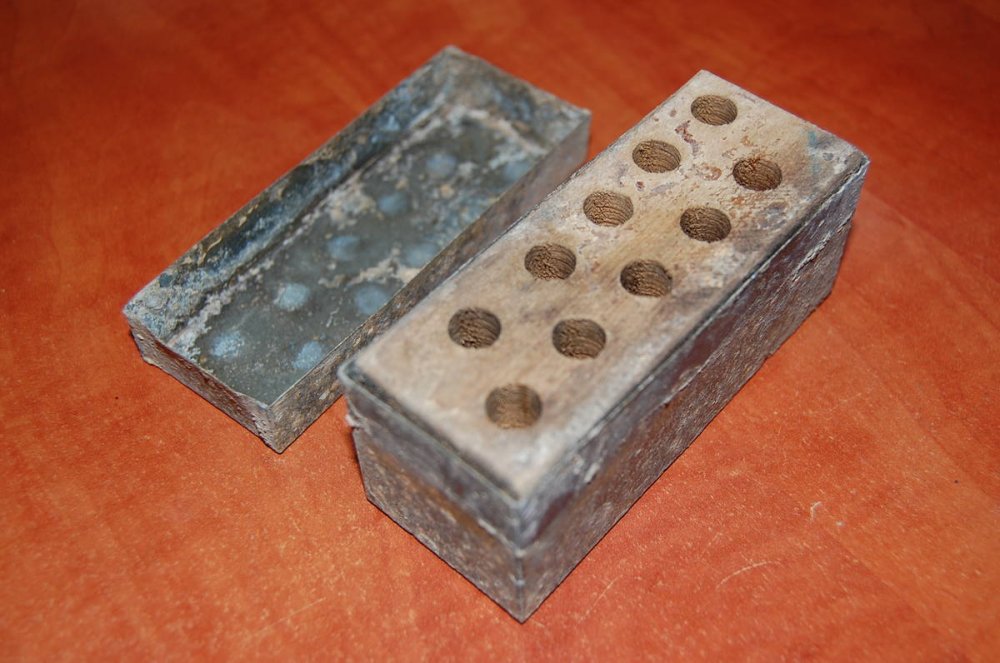

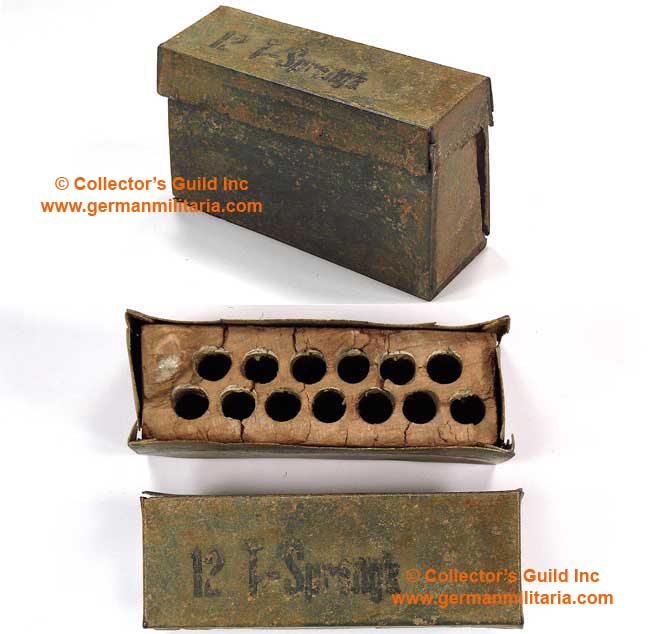

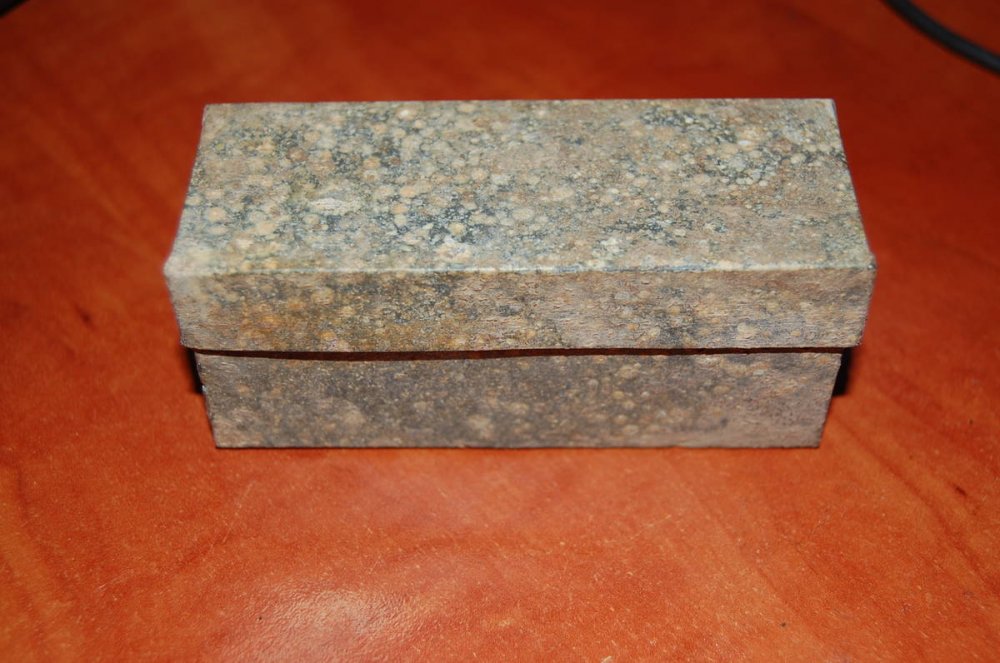

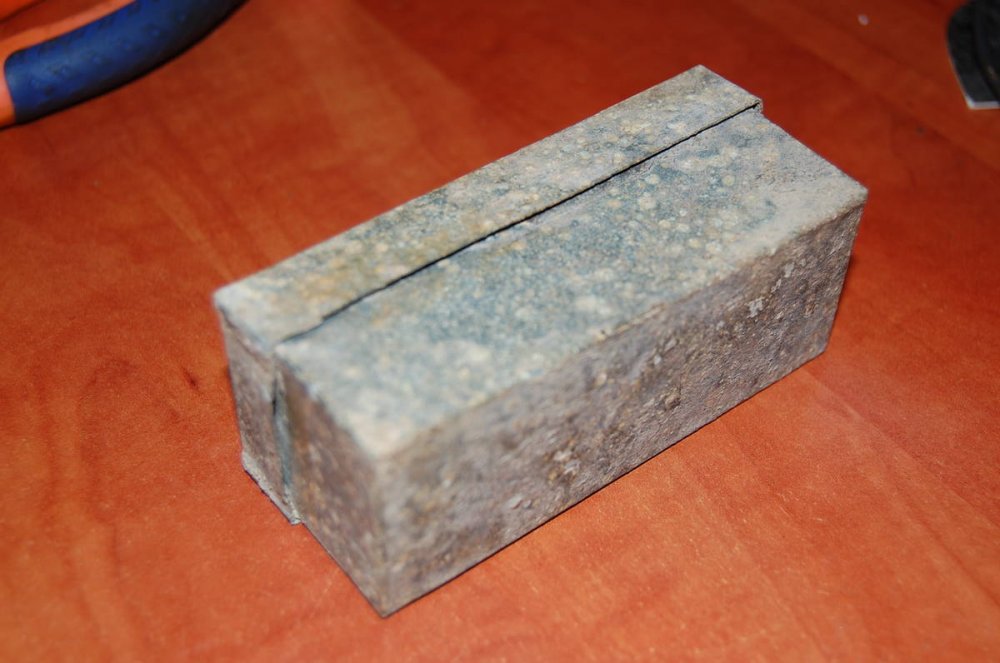

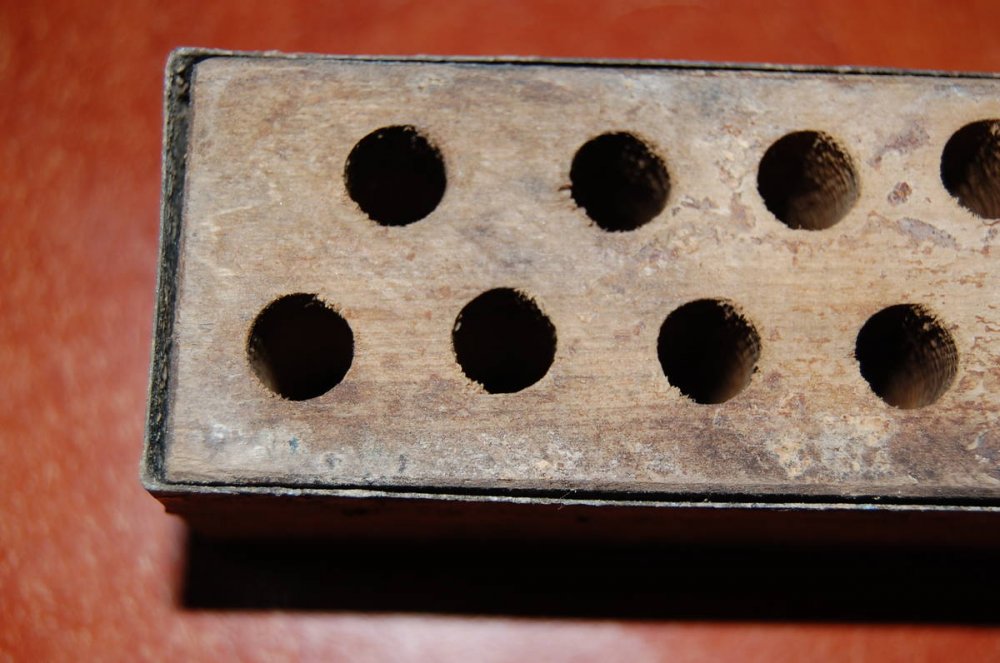

Коробочки к запалам.

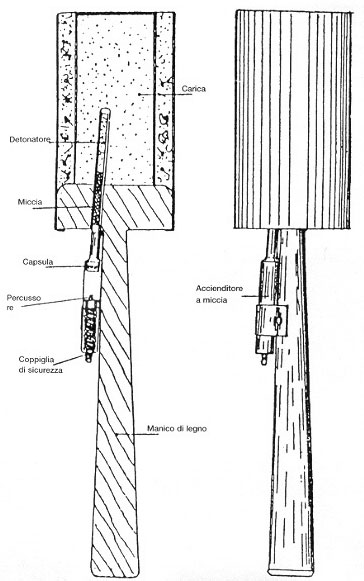

Stielhandgranate (упрощенного типа)

Несмотря на одинаковое название с известной немецкой гранатой обр. 1915 и 1916 г, известной также как «колотушка», эта граната имеет крайне примитивную конструкцию.

На деревянную рукоять с поддоном крепится металлический цилиндр. Поддон имеет отверстие для прохода отрезка огнепроводного шнура. Крепление цилиндра к поддону осуществлено подгибанием бортика этого цилиндра. Внутрь корпуса из тонкой жести вложен еще один цилиндр. Пространство между стенками заполнено готовыми осколками из отходов проволоки, чугунного лома. Это повышает осколочное действие гранаты. Нижняя часть закрыта крышкой.

Запал изготовлен из имеющихся под рукой материалов, состоит из ударного механизма простой конструкции с удерживаемым шплинтом, подпружиненным ударником, отрезка огнепроводного шнура с пороховой мякотью и детонатора.

Перед броском нужно вырвать шплинт из корпуса ударного механизма, под действием пружины ударник накалывает капсюль, поджигая огнепроводной шнур, который после выгорания вызывает подрыв детонатора.

Граната дает большее количество осколков, чем Stielhandgranate обр. 1915 года, несмотря на примитивную конструкцию и неказистый внешний вид более эффективна в плане осколочного действия. Масса гранаты велика, что, безусловно, является недостатком.

Характеристики ручной гранаты Stielhandgranate (упрощенного типа)

Масса гранаты, г
1100
Масса заряда, г (тип ВВ)
270 (аммотол - смесь тринитротолуола и нитрата аммония )
Дальность метания, м
35
Радиус разлета осколков, м
80
Время горения замедлителя, с.
6

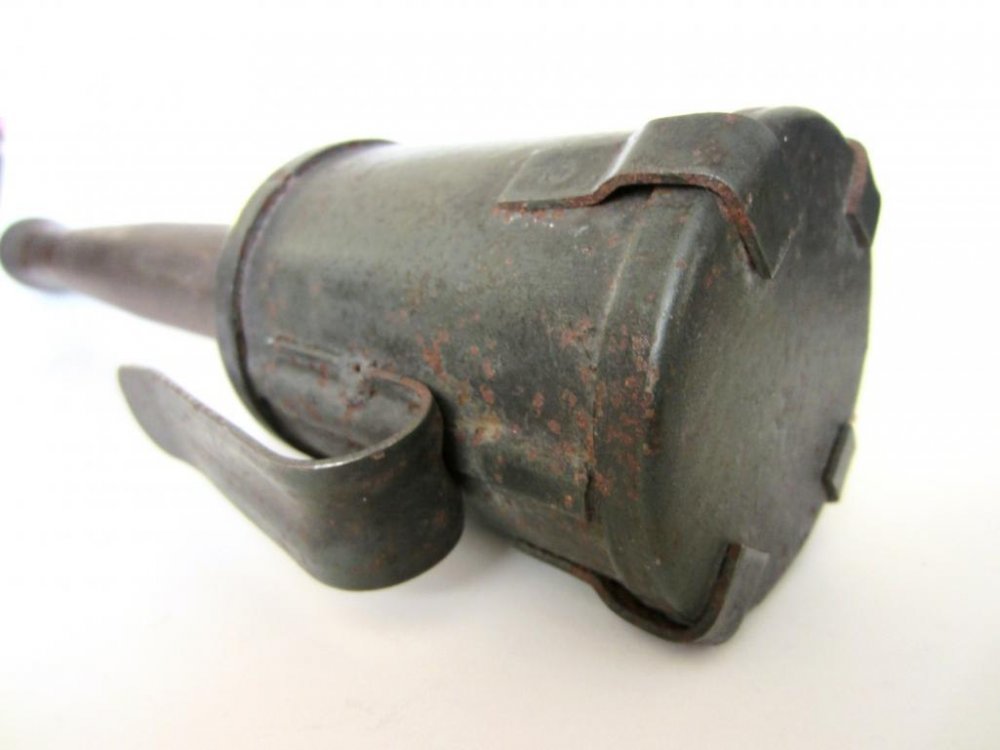

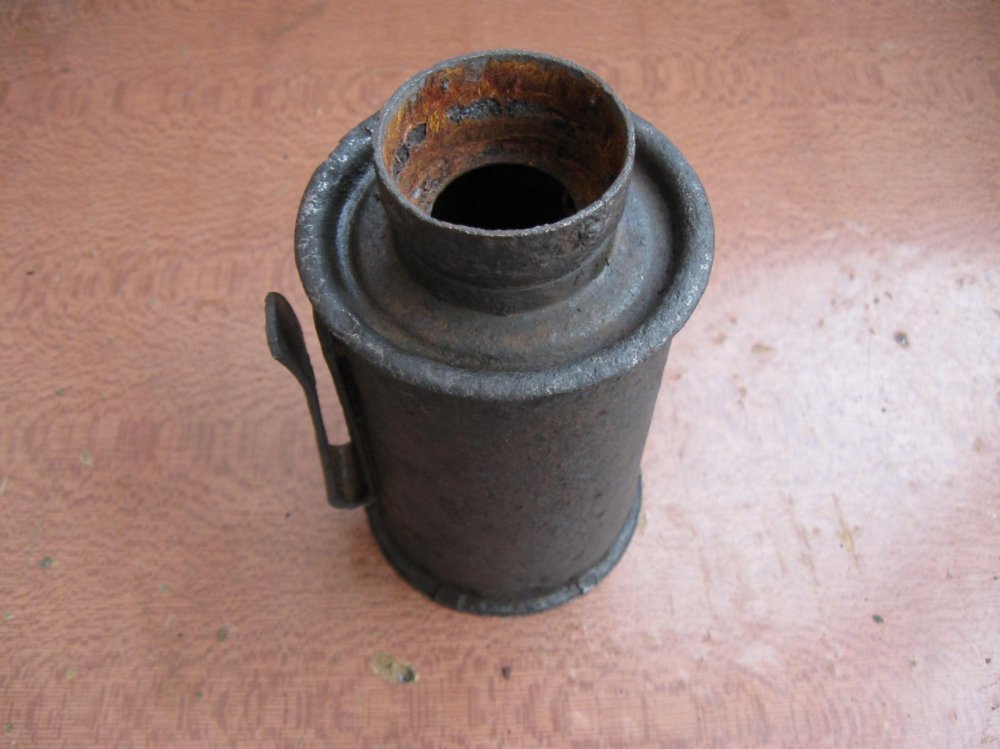

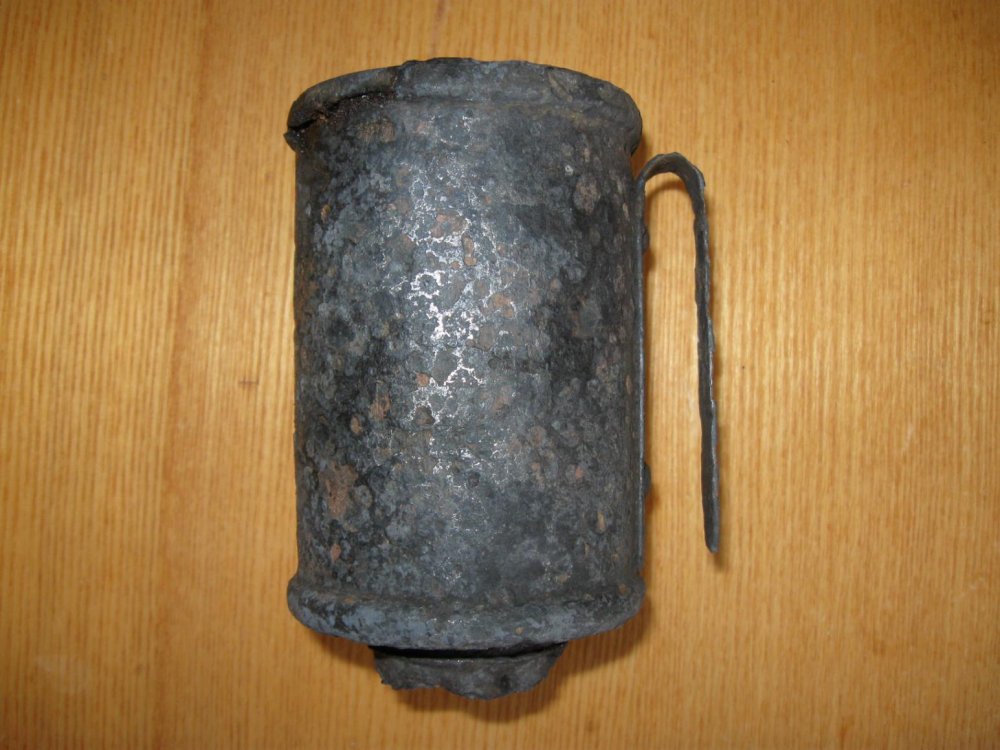

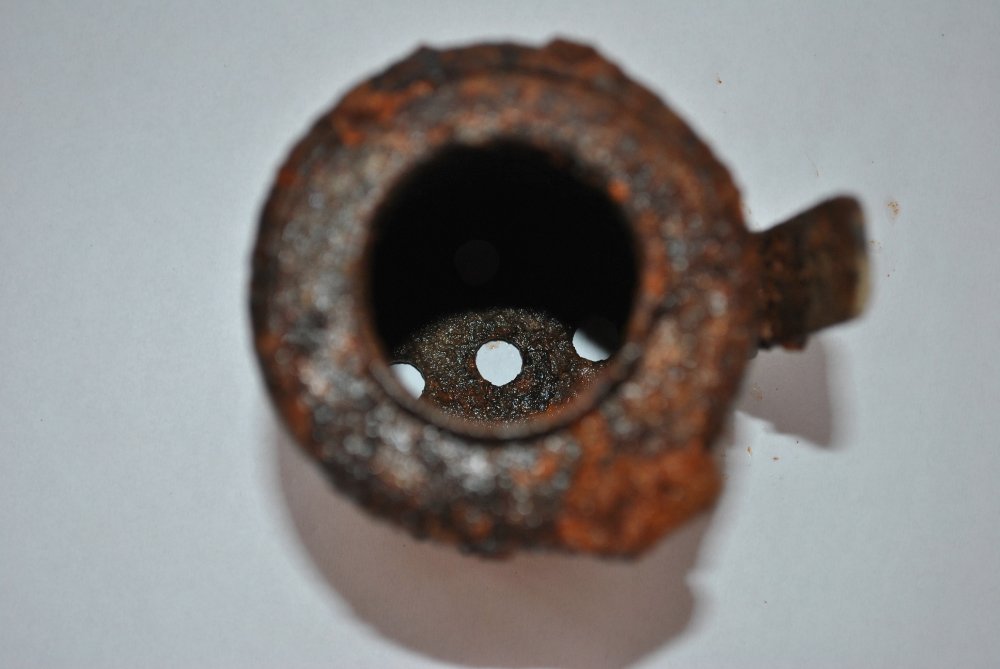

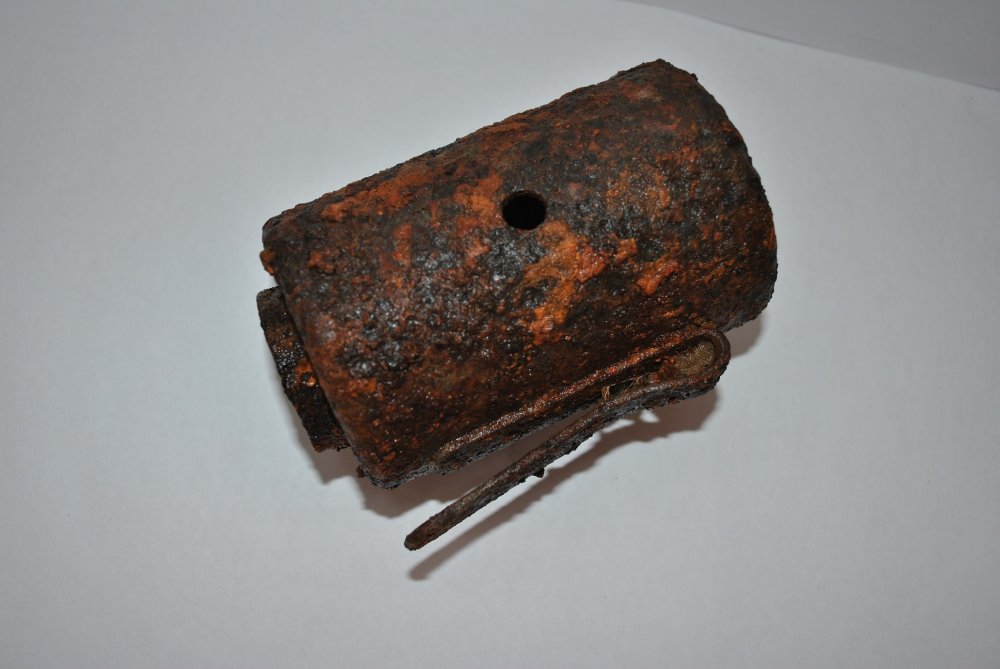

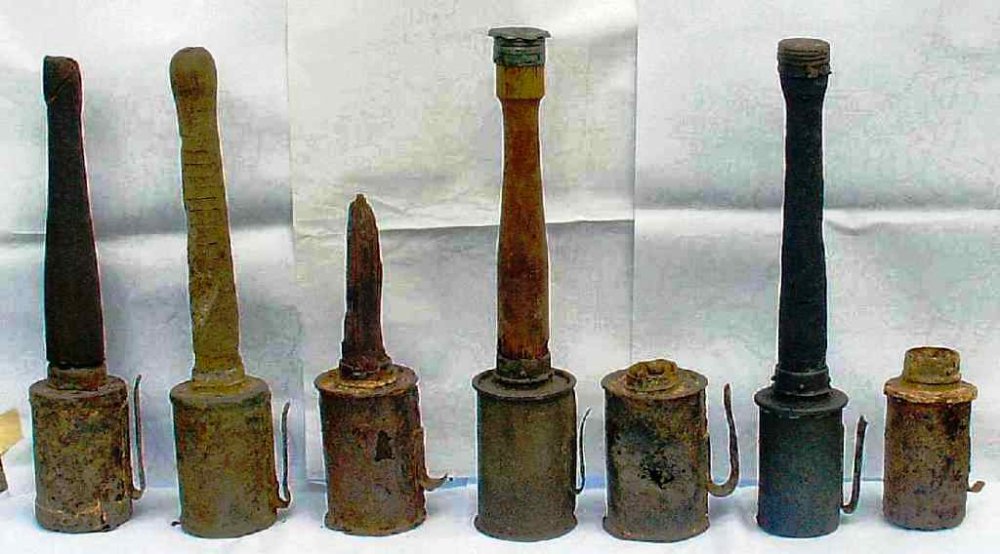

Вот тут на форуме нашел две разновидности корпусов ручных гранат.

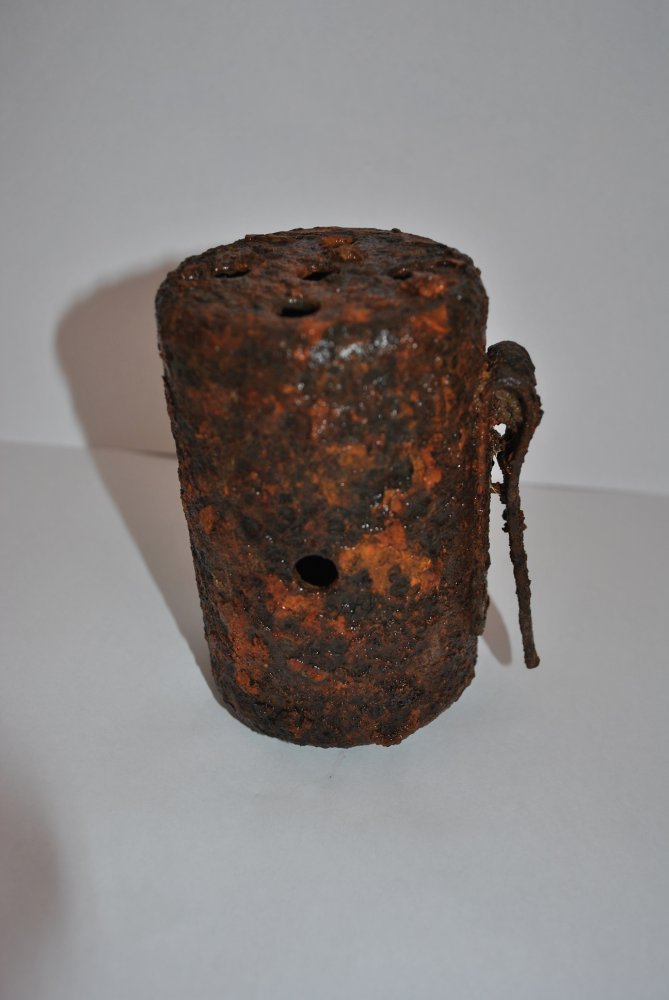

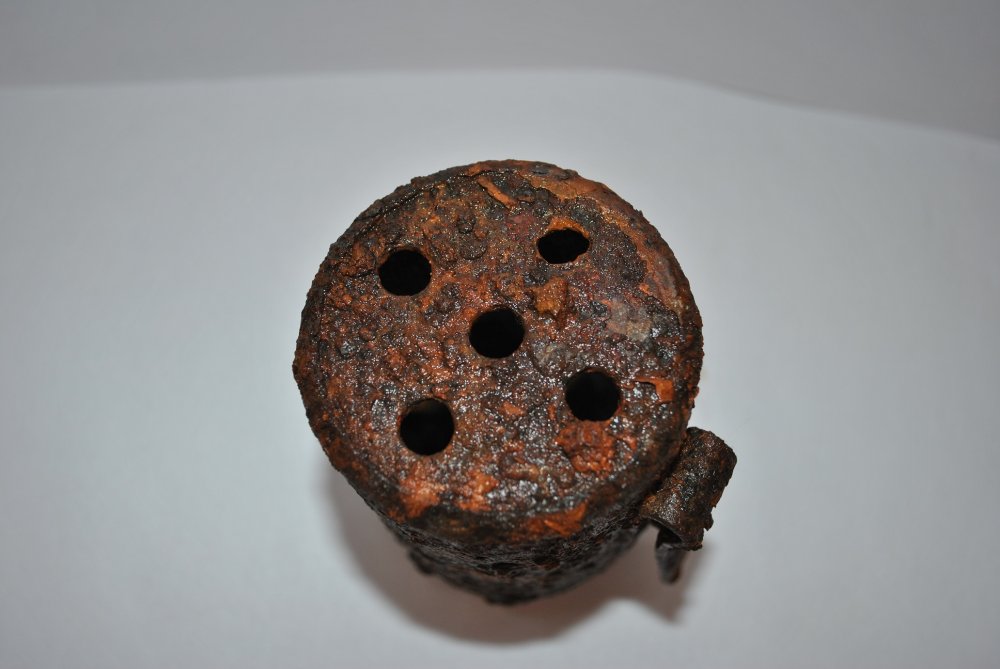

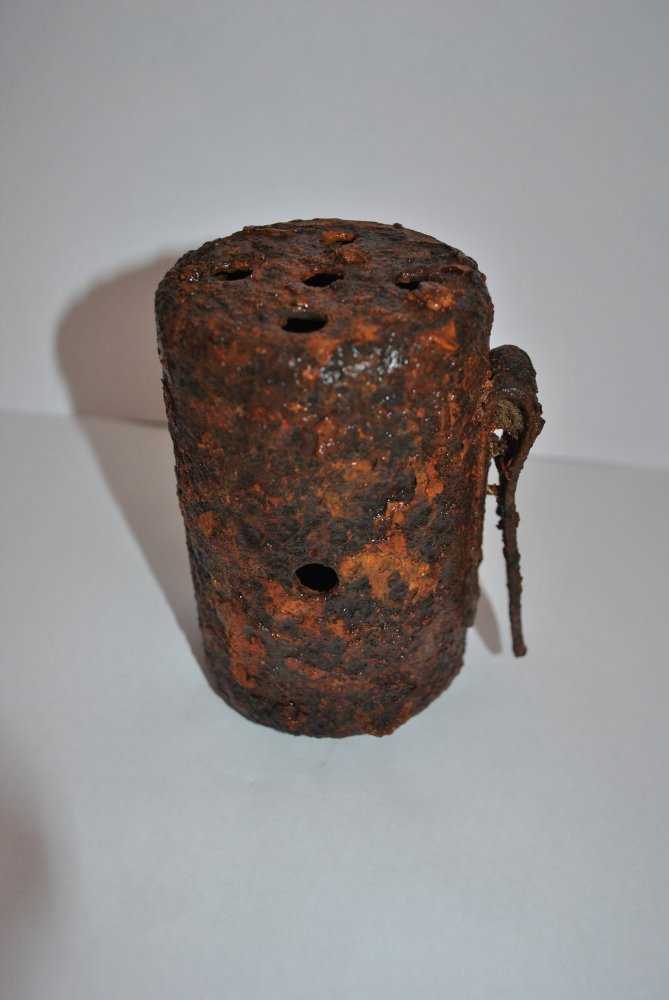

Вот с этой гранатой непонятка (тоже с форума). То-ли учебная, то-ли дымовая...

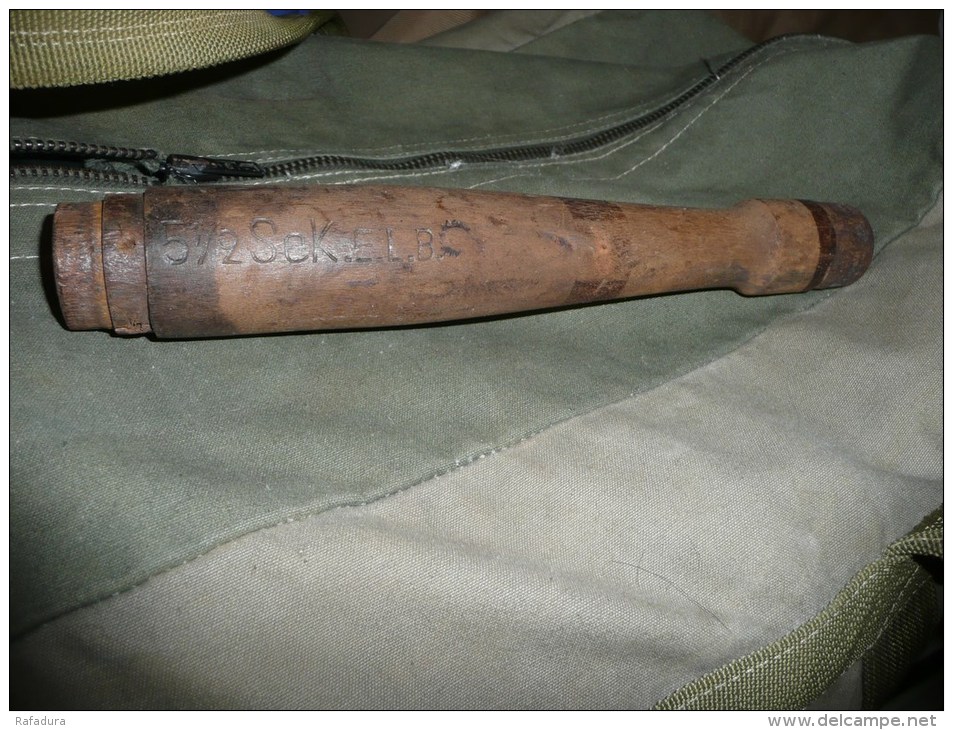

Интересно еще какие у них были ручки, с крышками или без? Та что с завальцовкой точно была с крышкой.



Думаю учебная. В посте #4,6 есть такие. Красные вроде учебные.

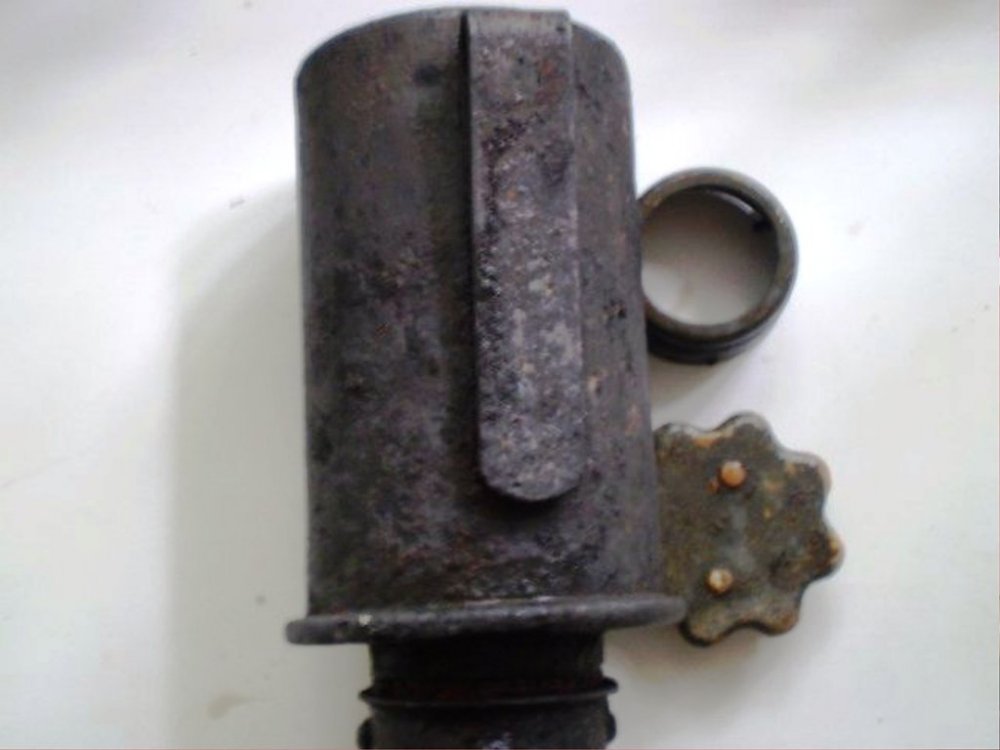

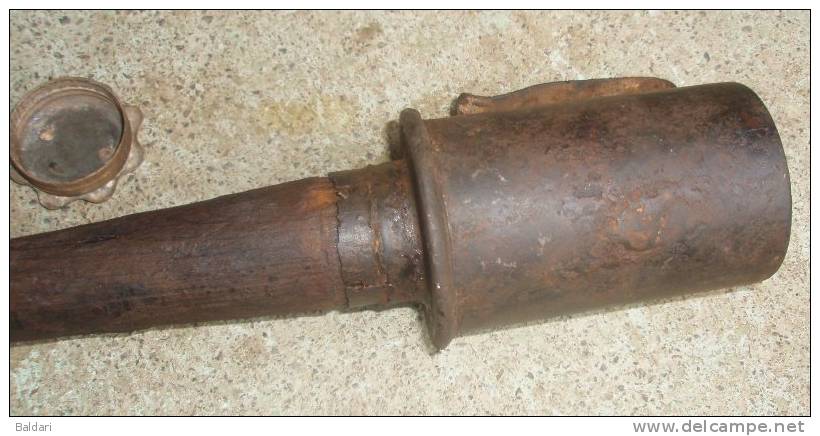

Крышки от гранат очень часто попадаются в наших краях...



Толстый корпус и отверстия - учебка. Корпус толще - и тяжелее потому что взрывчатки не было. Отверстия - чтоб после сработки запала можно было опять использовать.



Ну это ясно что у учебных корпус должен быть толще иначе после двух-трех бросков стандартный корпус из жестянки превратится в смятую консервную банку.



А по Eierhandgranate 17 є якась ще інфа окрім цієї
