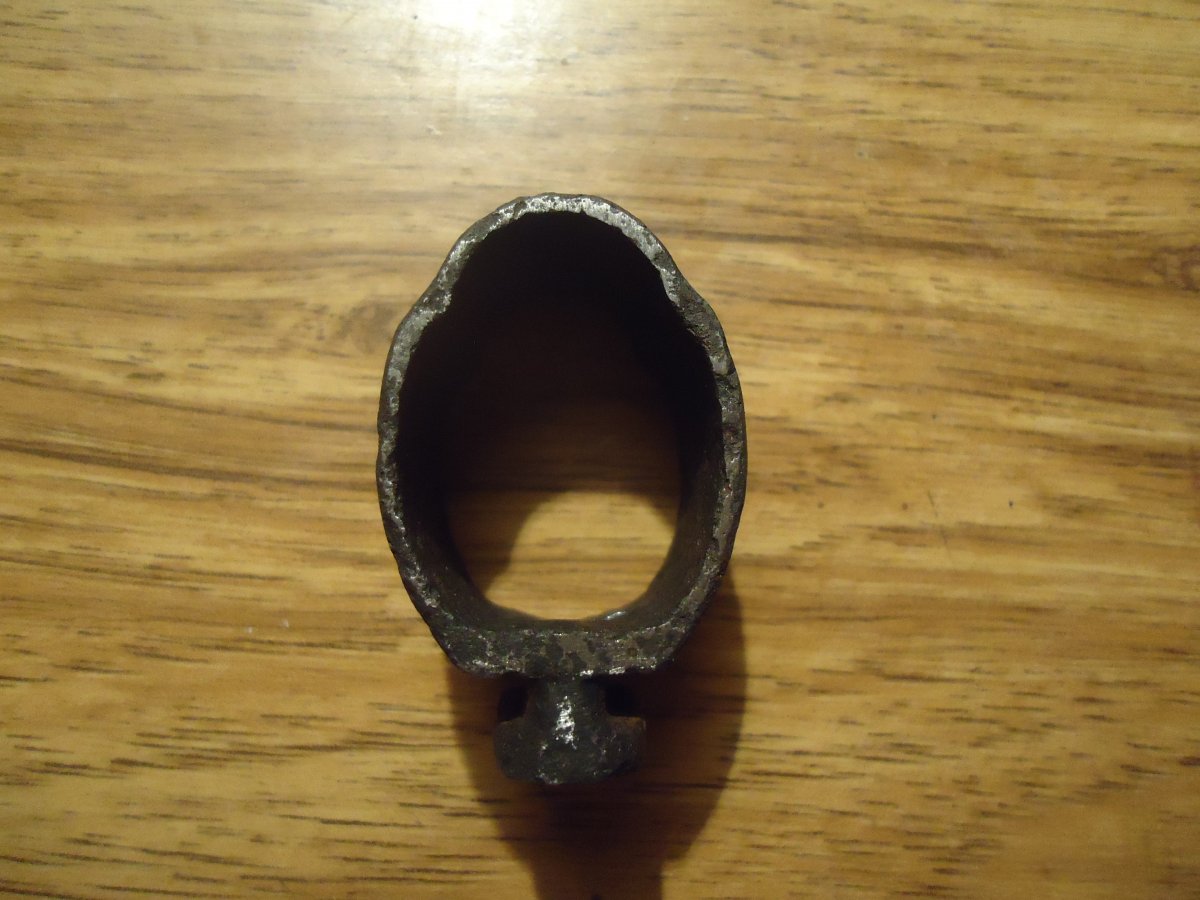

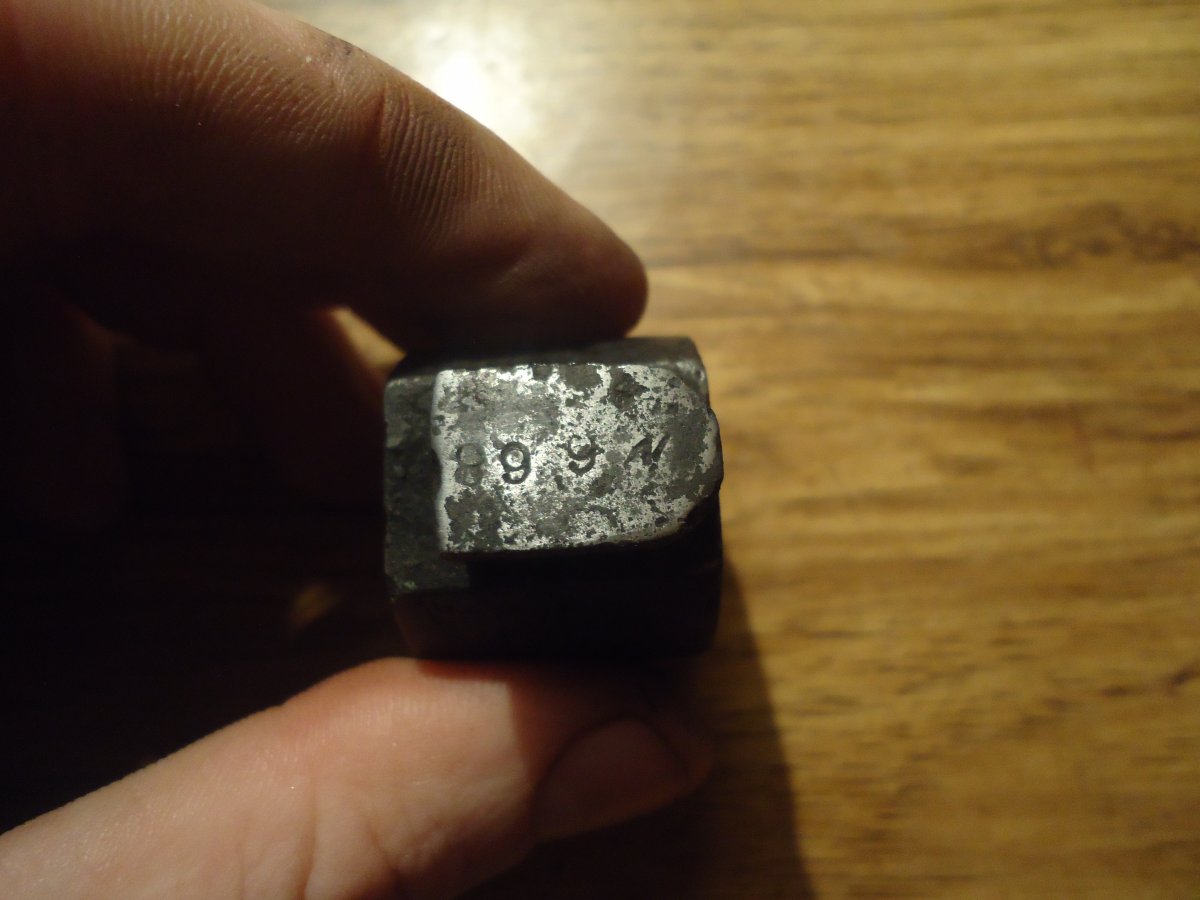

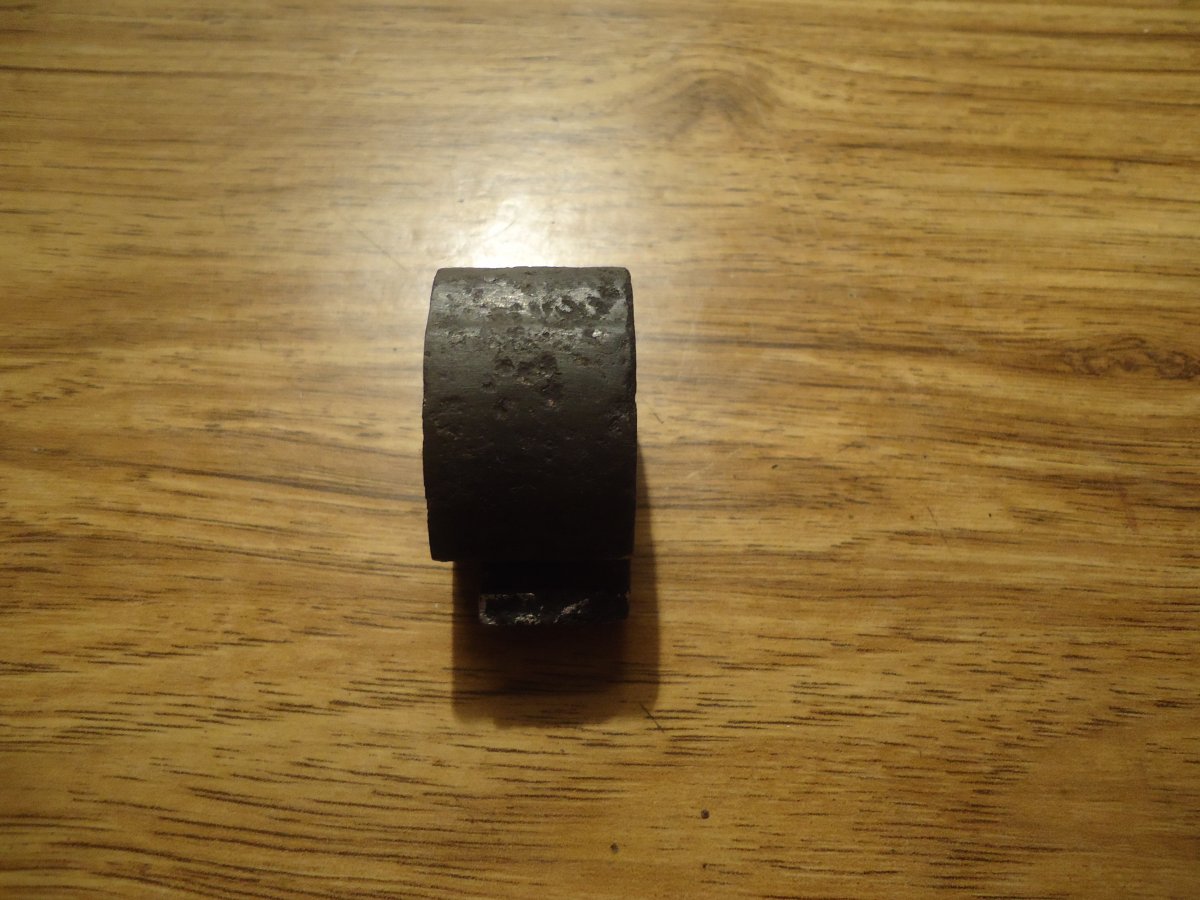

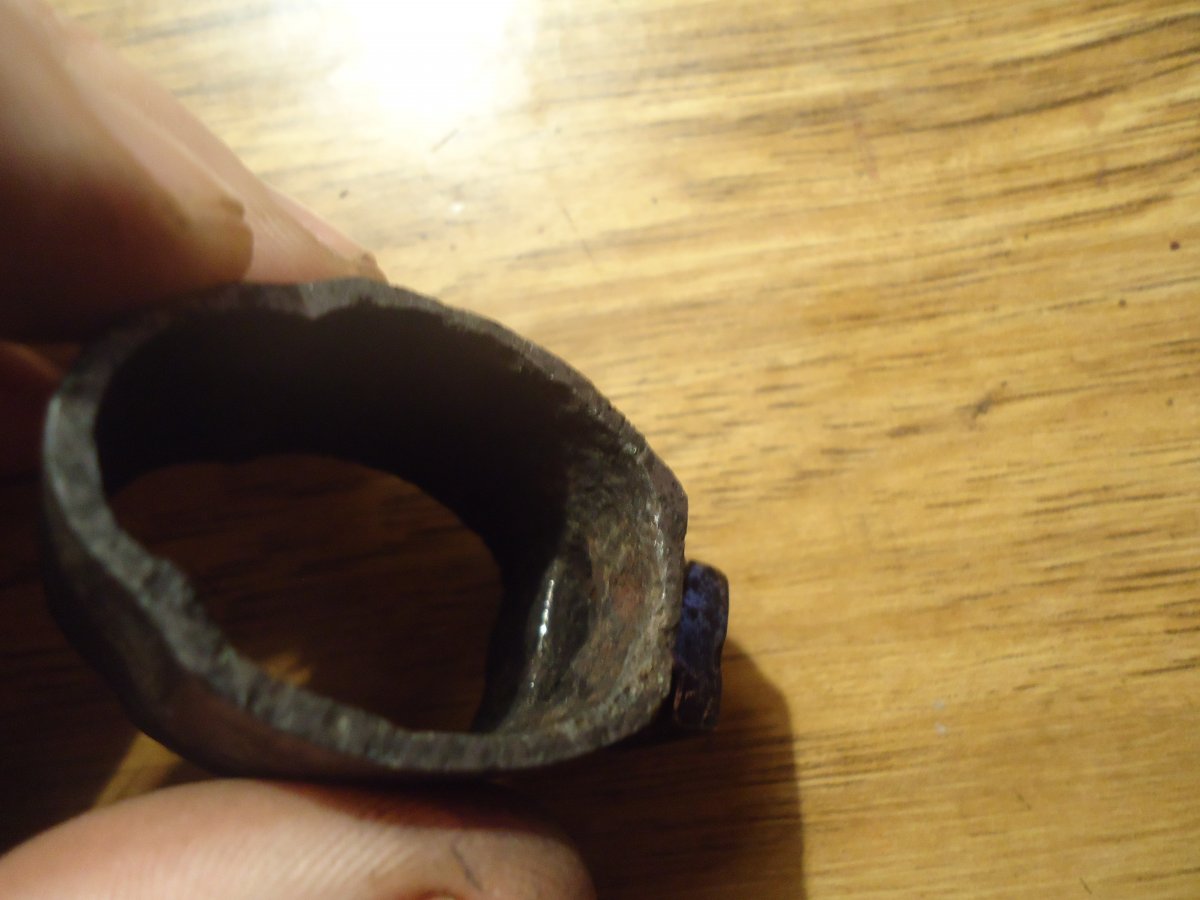

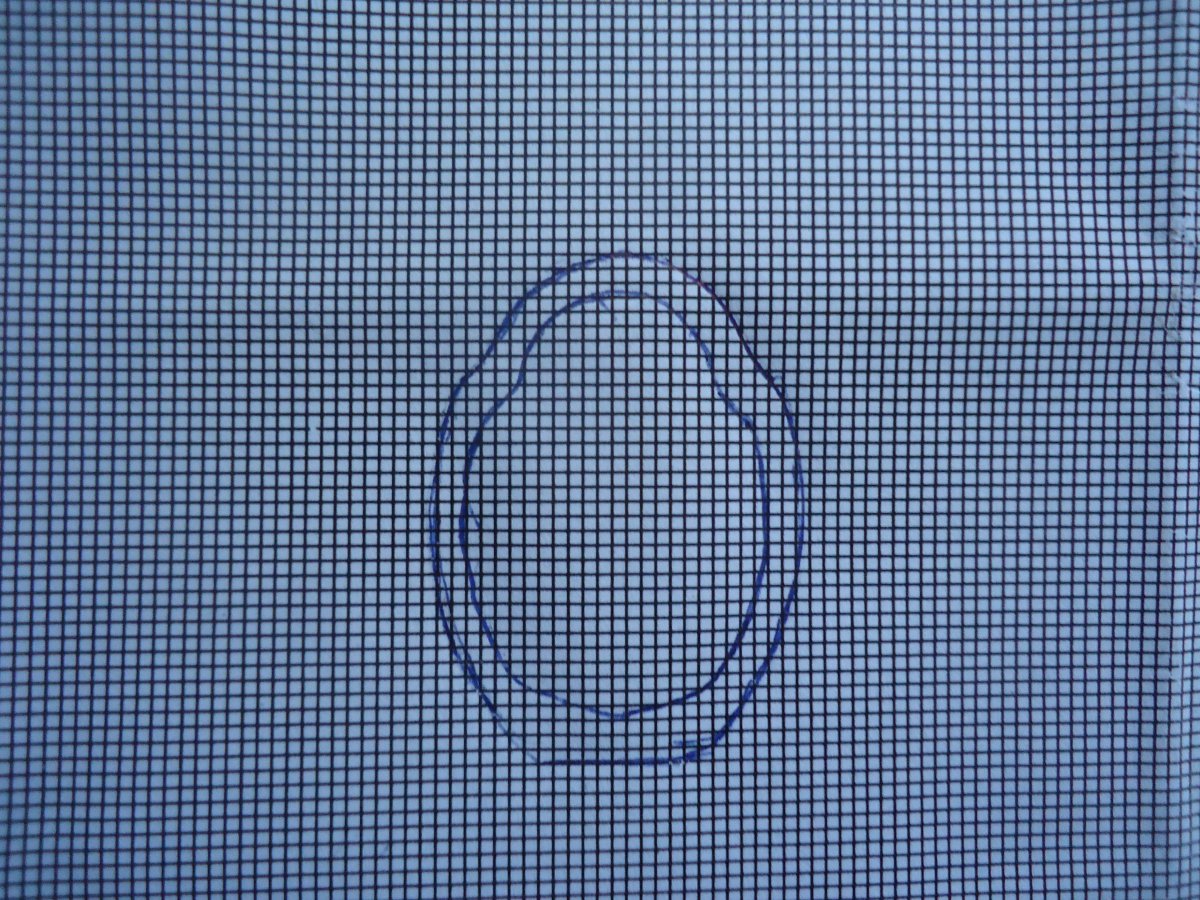

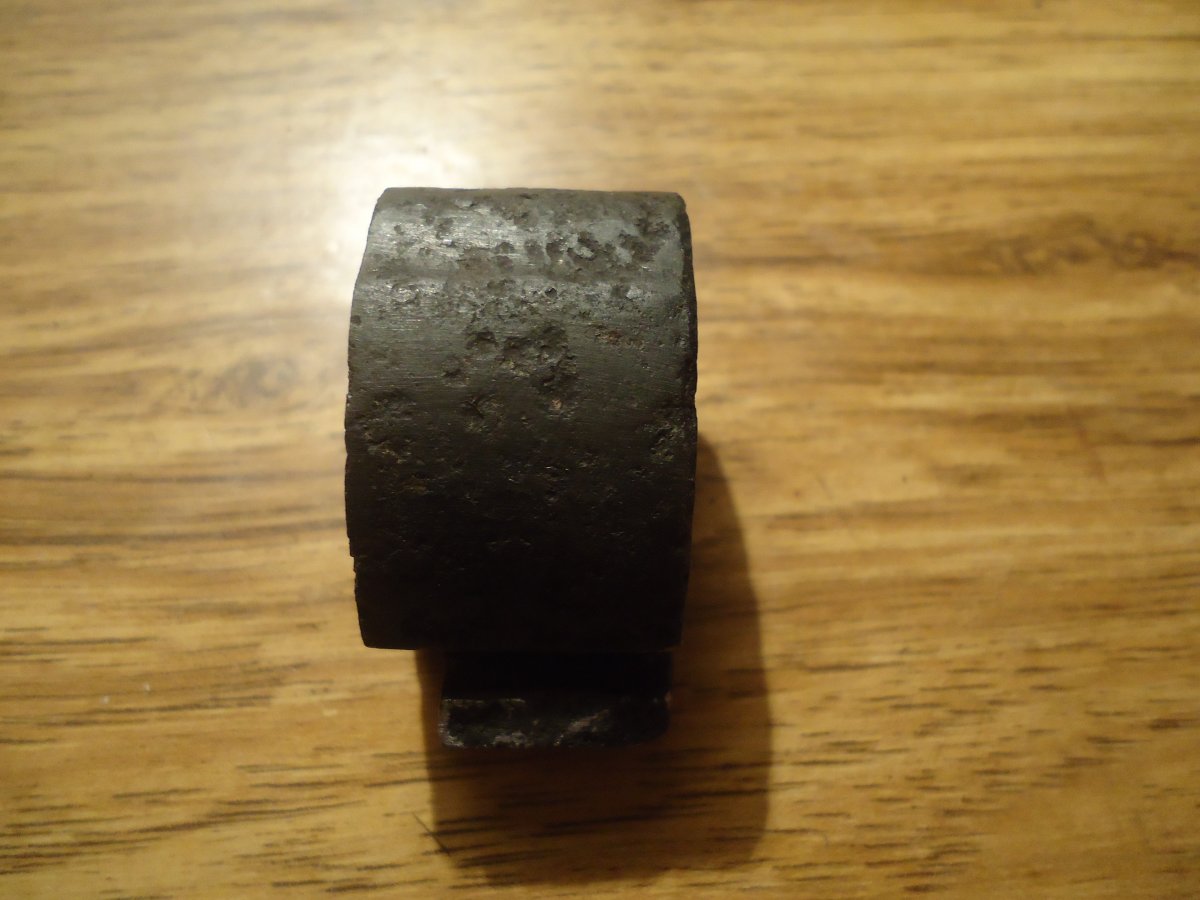

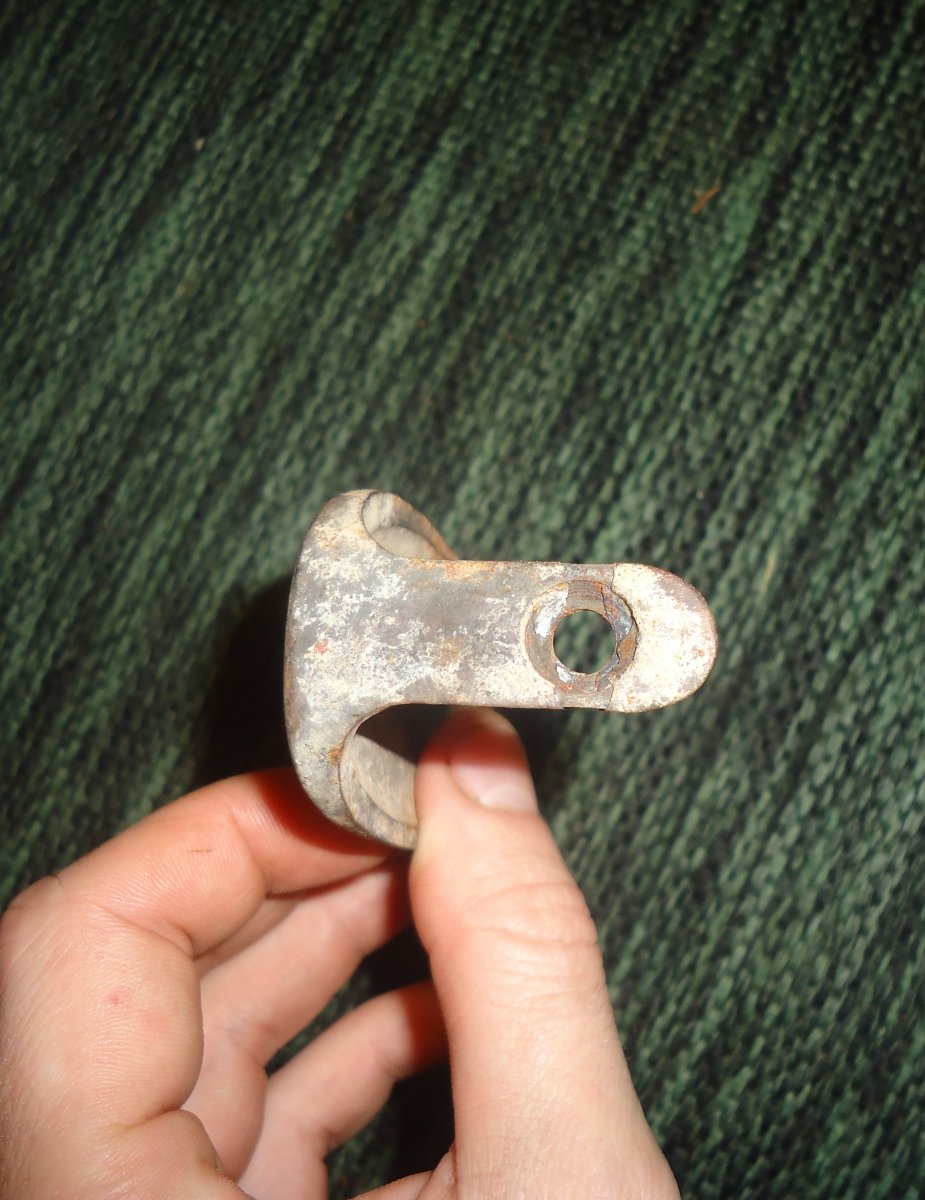

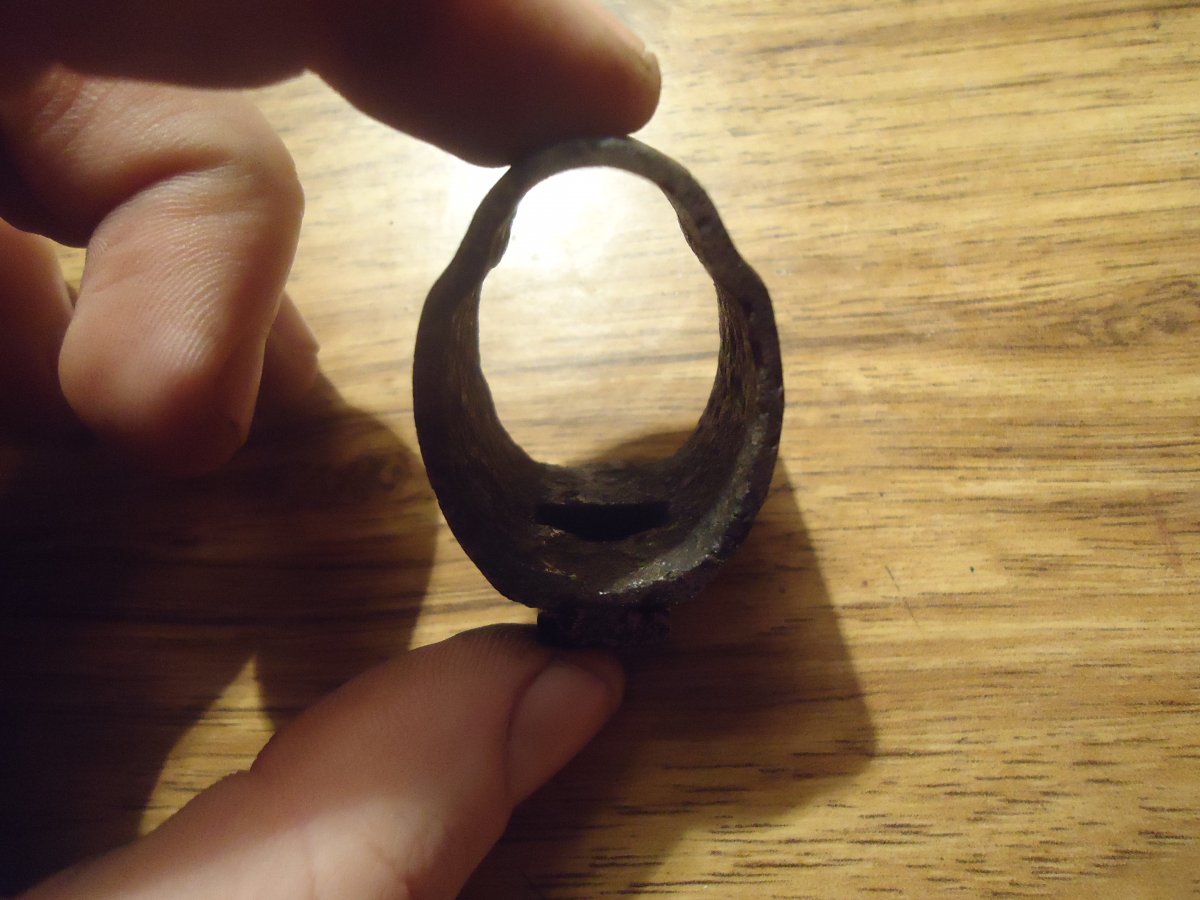

чертежом еще не занимался, все некогда,но на днях сделаю. вот это кольцо с винтовки, выше было фото колец там переход сверху было и второе кольцо с кольцом сбоку то кольца на карабин, у винтовки кольцо снизу было
здравствуйте.хочу поделится своим скромным опытом в реставрации арисаки .реставрировал тип 38.есть и30.но она уставшая и запчастей пока нет. одновременно с арисакой реставрировал гевер заметил ряд конструктивных сходств и когда дело дошло до подавателя решил примерить геверовский. подаватель зашел в коробку арисаки как родной .пружина вошла в крышку патронной коробки также легко.все защелкнулось .патроны держатся отлично .все функции работы в штатном режиме. на тип 30 также подайдет. только на 30 крепление на крышке другое. думаю маузеровский подаватель с пружиной найти намно легче.

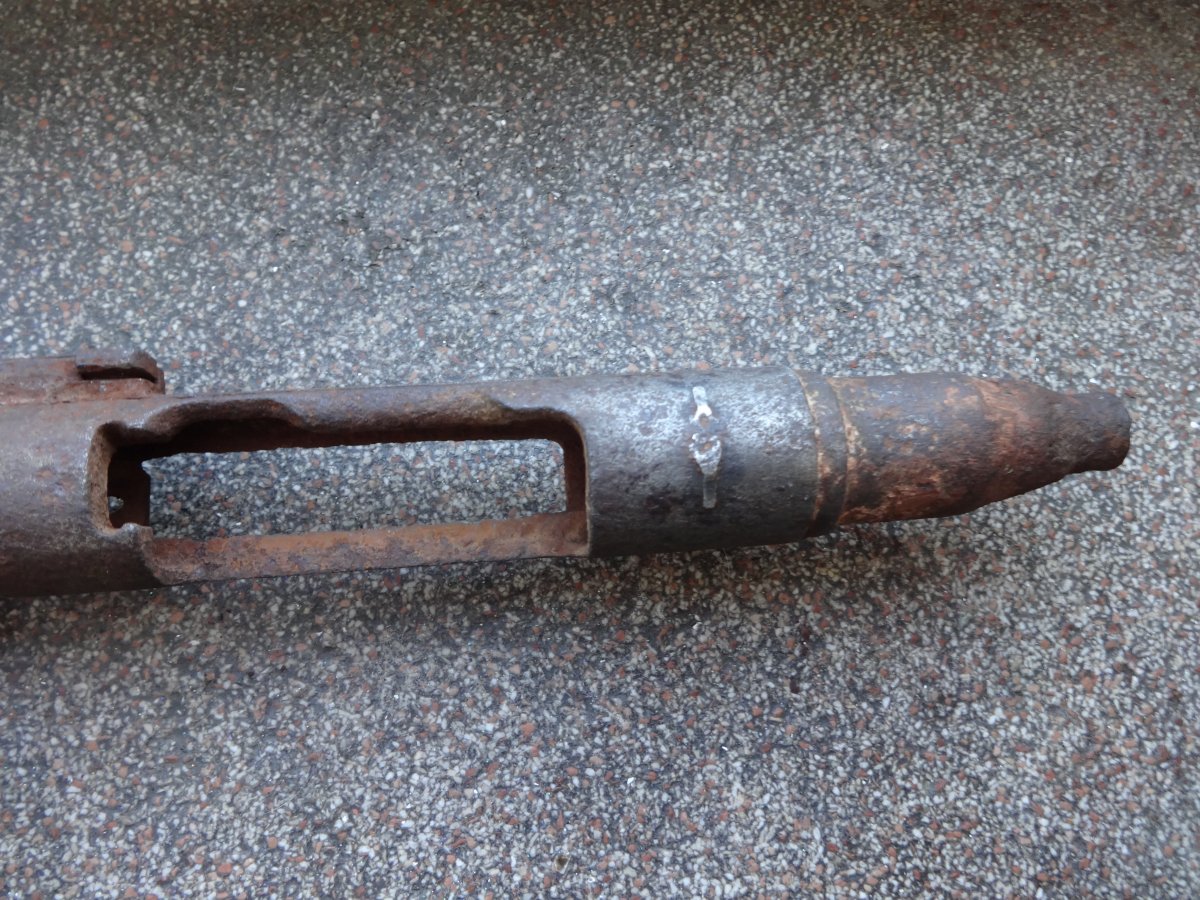

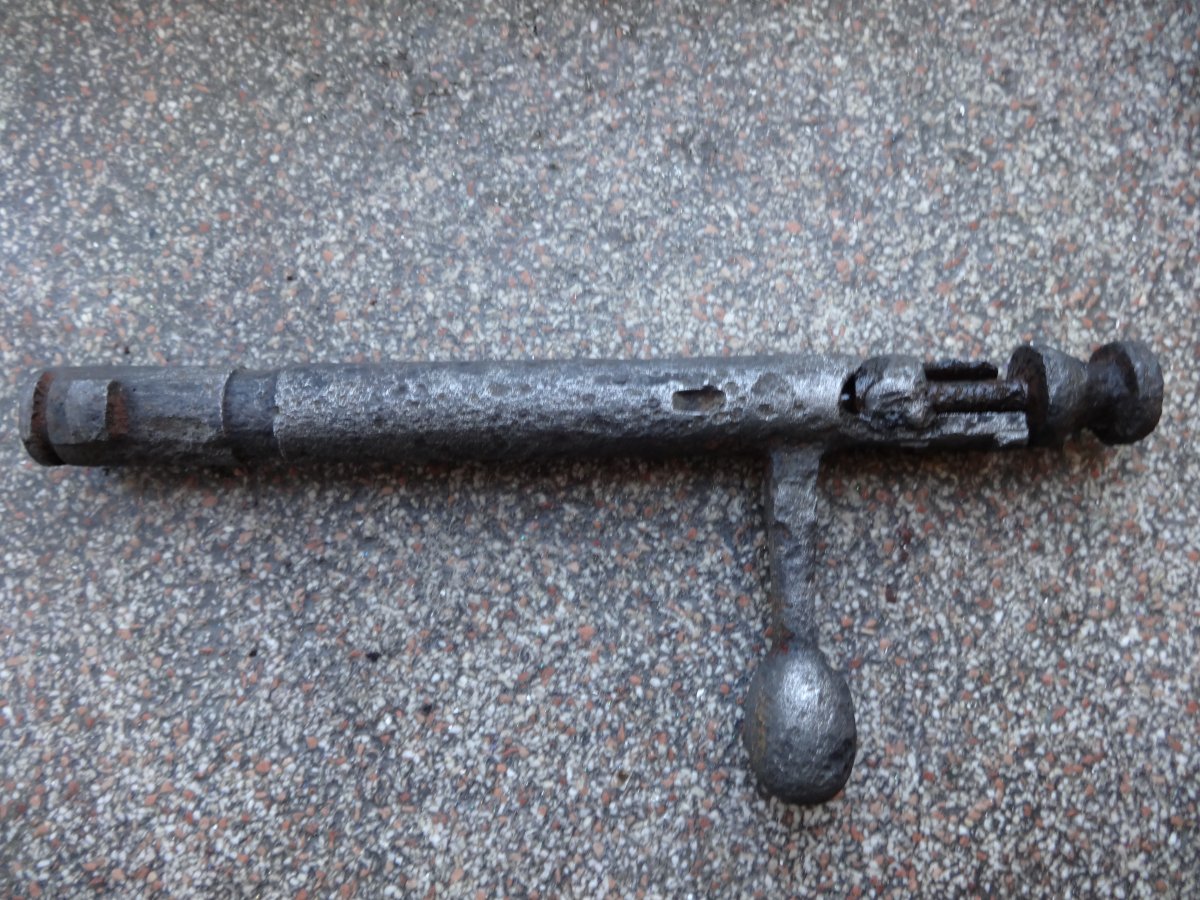

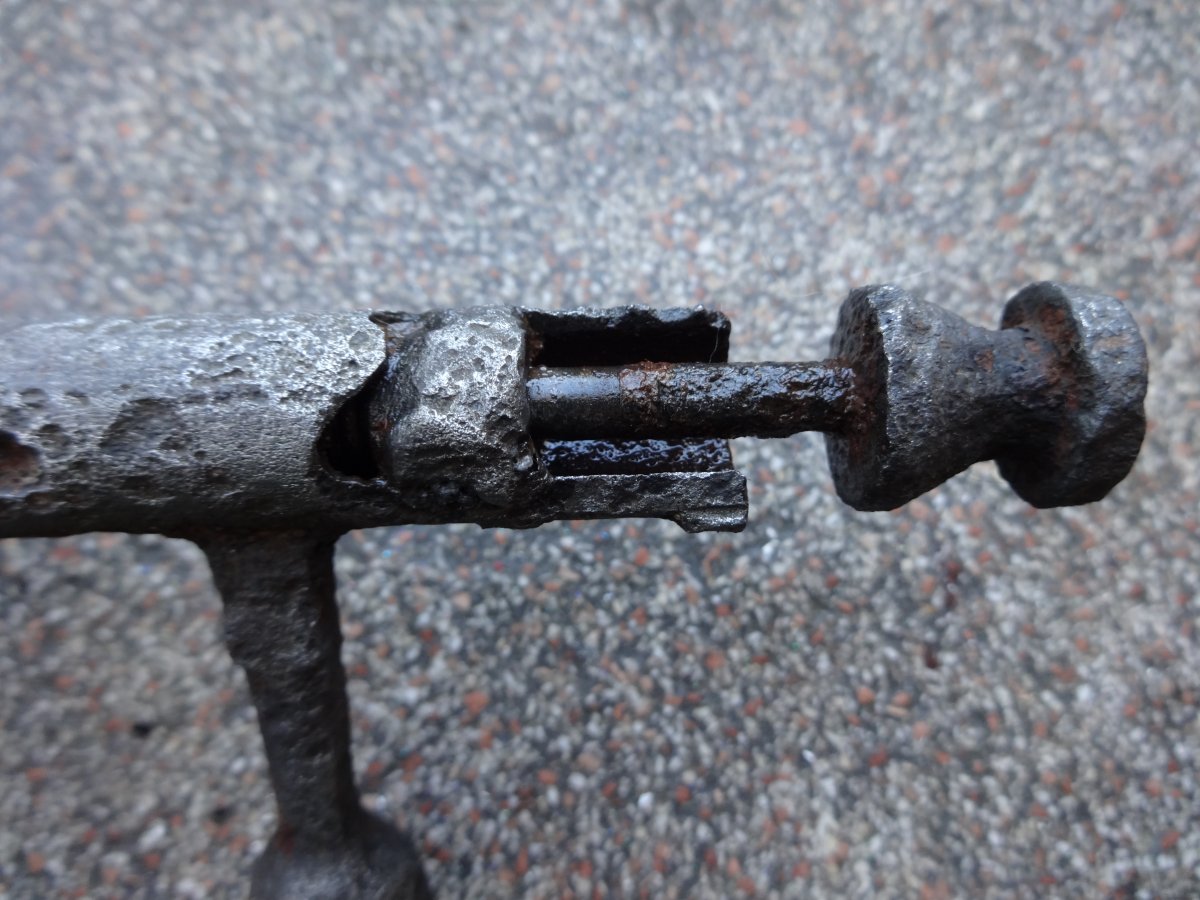

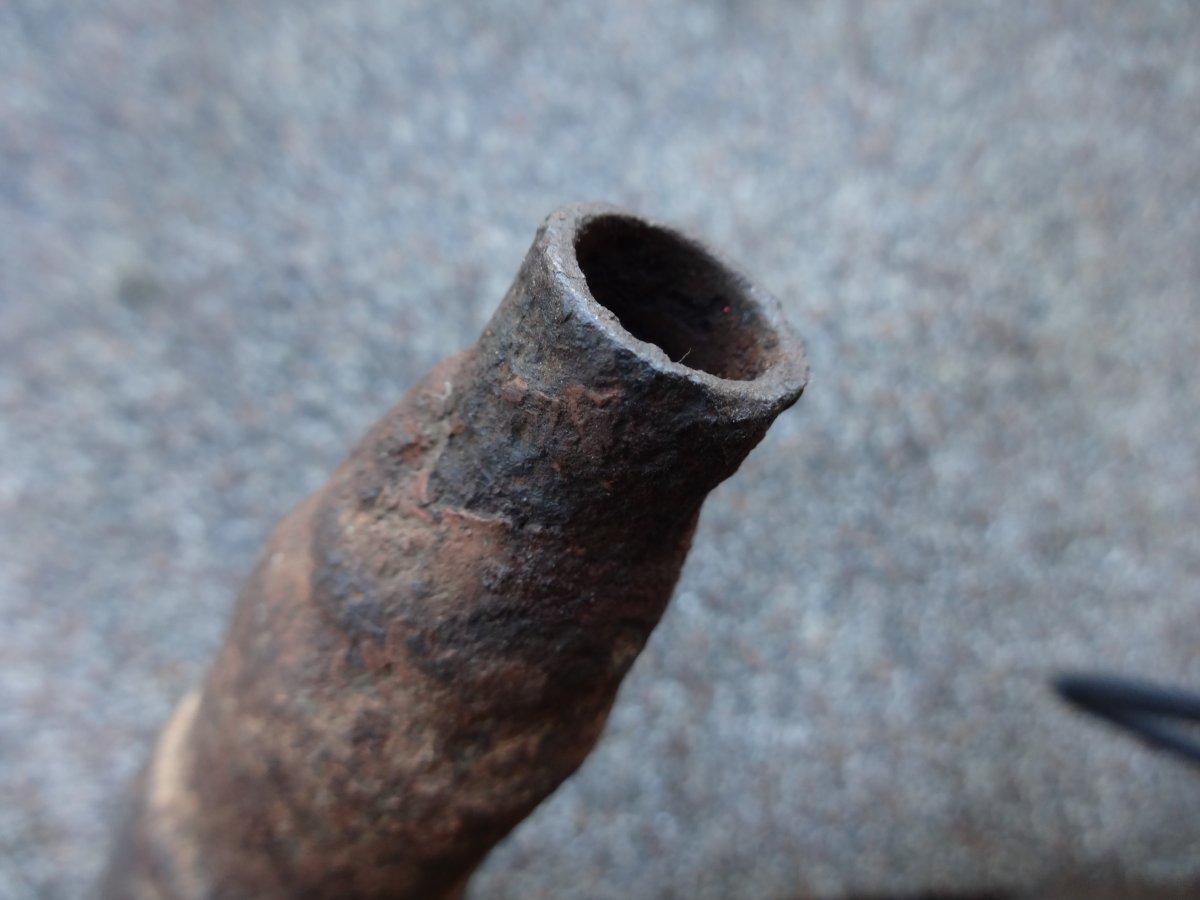

Доброго времени.Вот купил такое "со злости" как всегда фото на "уровне",пришло распаковал и просто в ступоре))Что за рукоблудие,рама ,ствол вроде "умелец" по охотника делал,затвор ,боевая личина оттянул и стрельнул))) Ваше мнение что делать..Что с отверстием на раме,заглушка,ну затвор я понял наварили))Вытянул "затвор ,слегка почистил,сижу "та думку гадаю"..
да чтото Вы психонули с покупкой такого рукоблудства, ну что брать пробовать срезать навареное в раме, возможно там сохранилась резьба ещё...
Да психанул,хотел один лот купить а ставку перебить не мог (https://reibert.info/threads/proshu-objasnit-po-torgam.866743/#post-9470391)..Вот сижу и думаю разобрать и продать (свои вряд ли возьму)или что то ваять....
затвор жаль, хорош был с м88... я бы на вашем месте продал и не заморачивался. затвор бы только оставил.
Да в том то и дело что на затвор не мог ставку перебить..Не пускало ,писало ваша ставка лидирует и как не пытался поставить больше не получалось,вот и психанул..)))
хотя вот открылись фото, рама ещё живая, ствол только найти нормальный и можно собирать тип38. ствол кстати с тип 30 туда не подойдёт, резьбы разные.

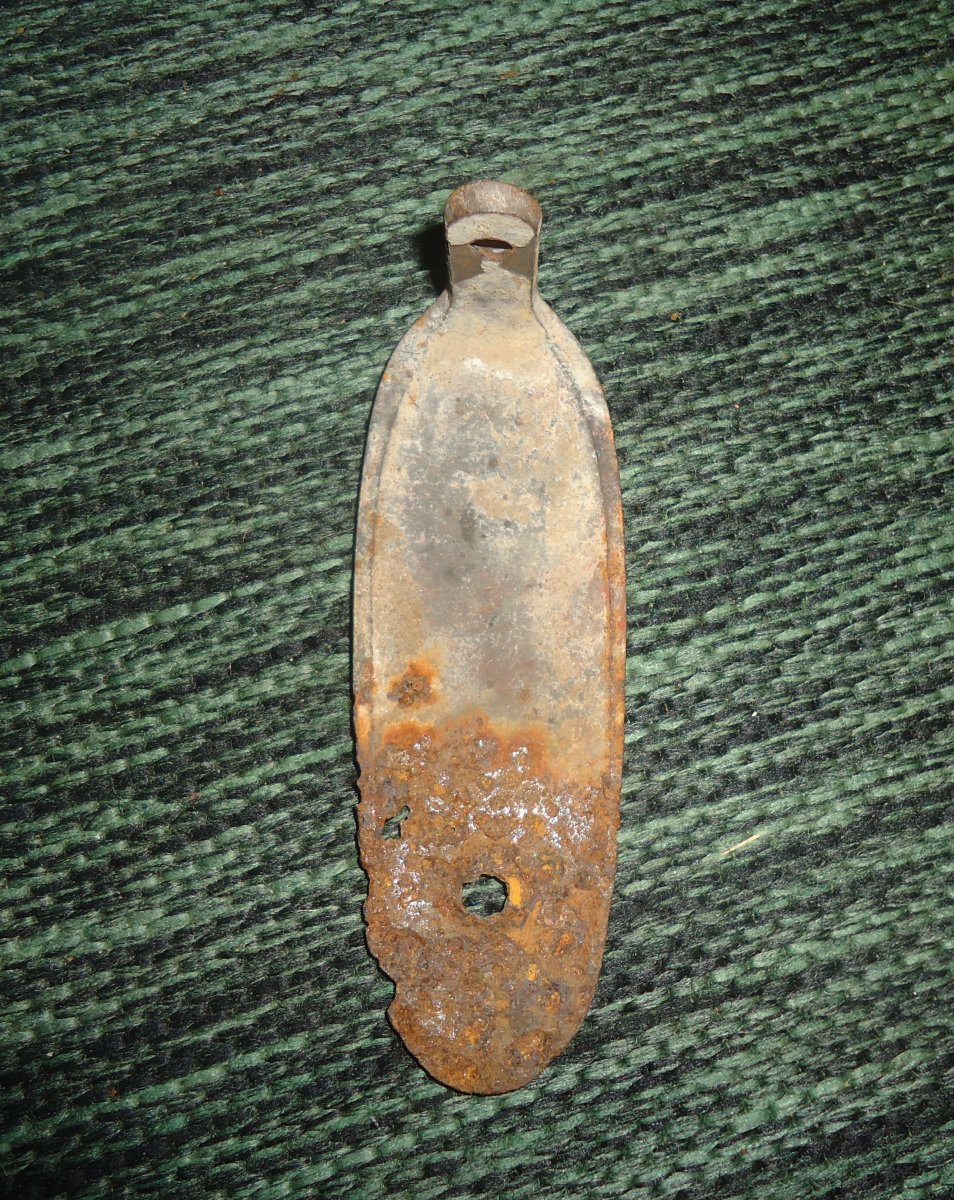

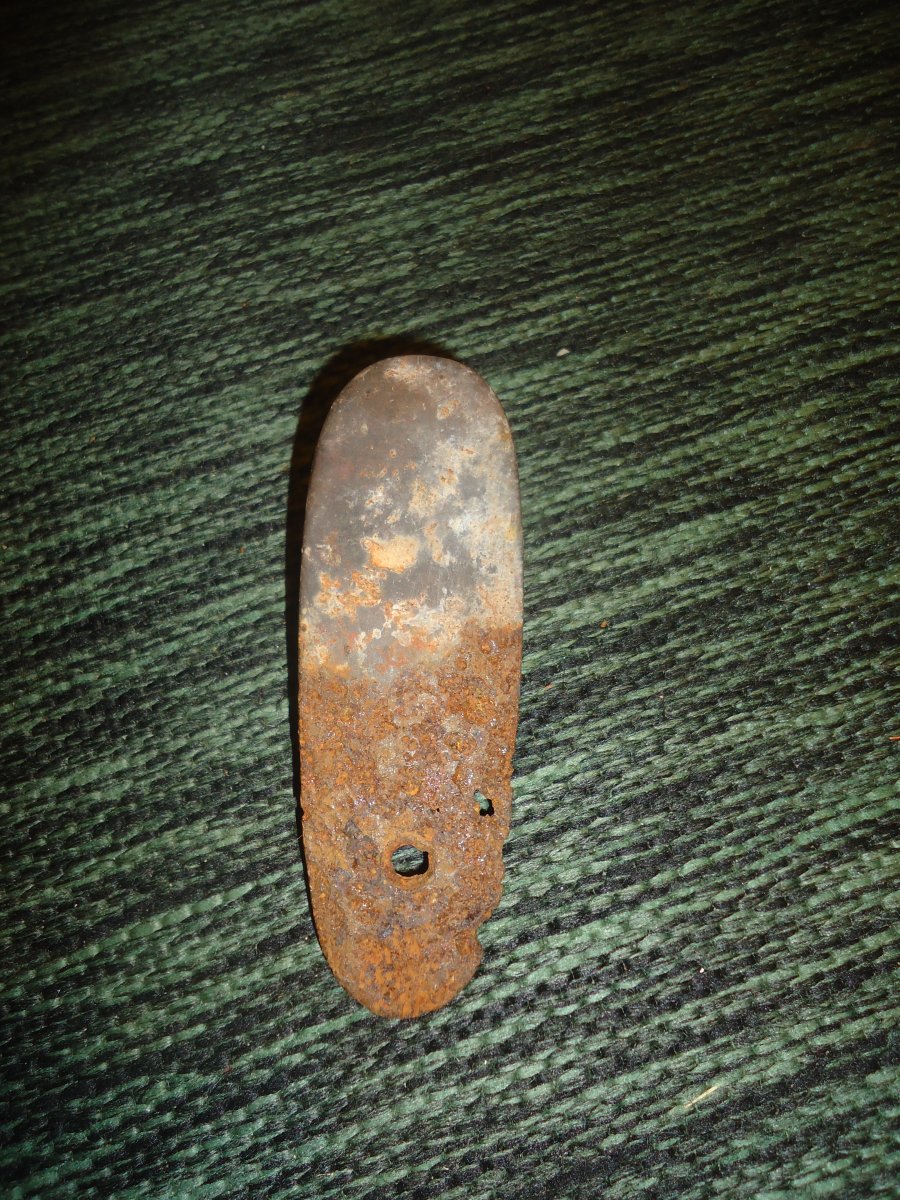

Дня доброго.От сьогодні побавився з деревом до 38-ої.Накладку ще не обробляв.Ложеву пружину використав від мосінки.Решта штатно.Довго шукав інформацію як накладка в районі прицільного кріпиться.Тильник гнув з алюмінієвої пластини(Javist,дякую за креслення),викоримтовував що було. Й питання до бувалих,хто як пропитує дерево..й чим? п.с.ствол забитий+штифт м6 в патроннику

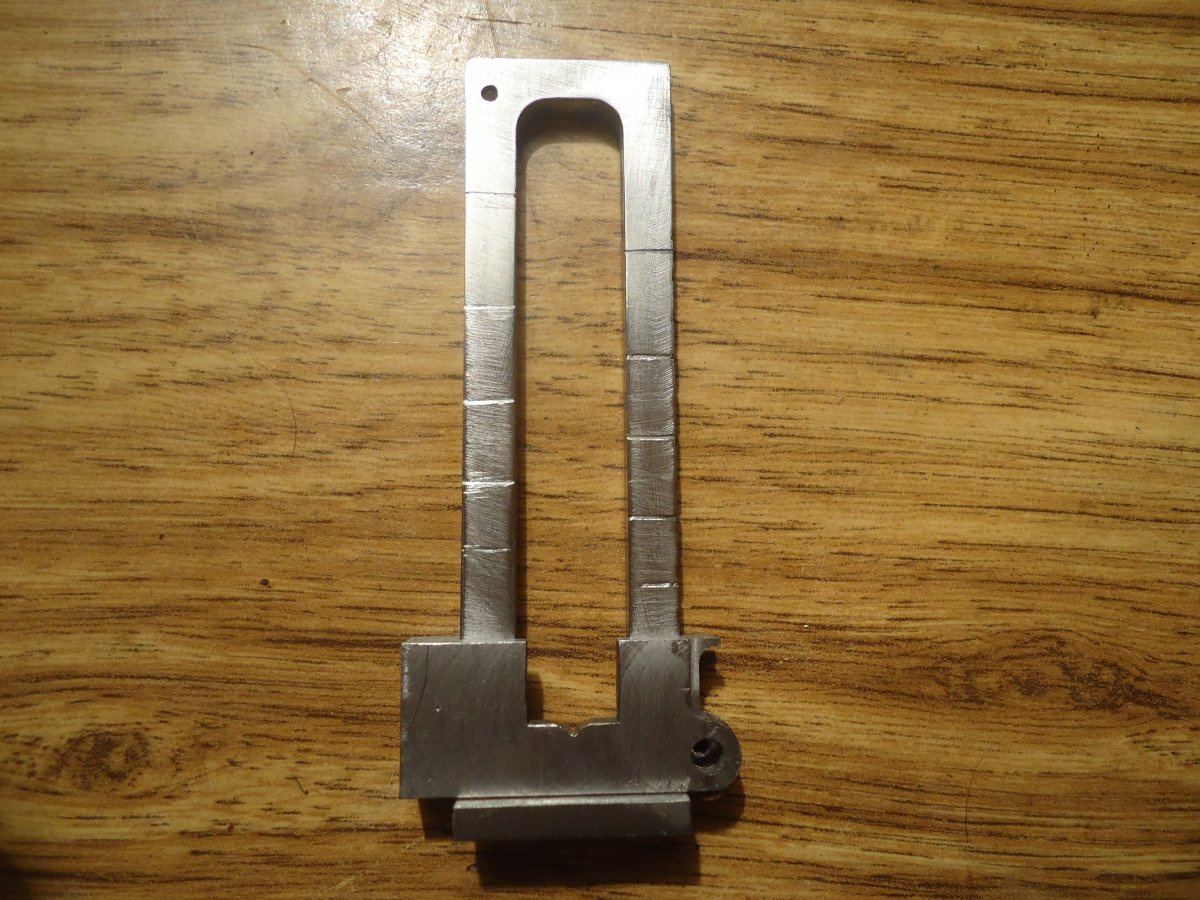

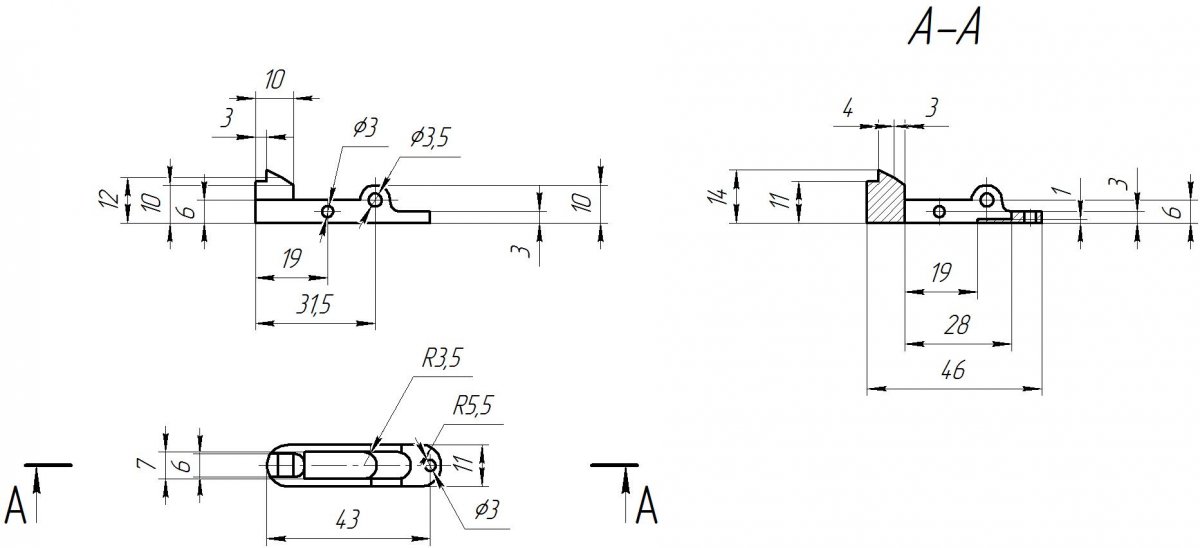

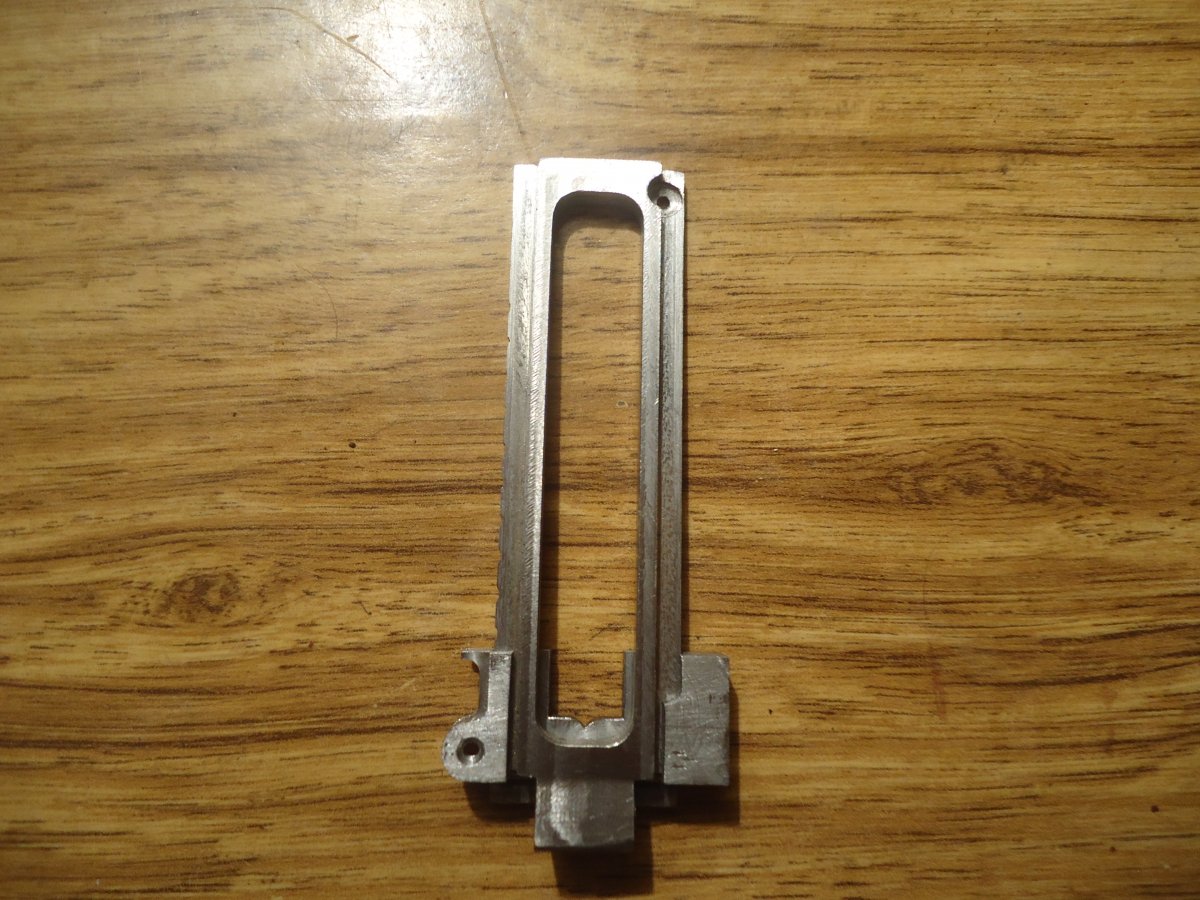

По просьбе комрада чашник делаю чертежи усм и нижней крышки, сегодня сделал деталь усм. может кому пригодится
Середину фрезером й стамескою.Зовні дерево знімав фрезером,болгаркою з наждачними дисками,й вібраційною шліфмашинкою.Заокруглення наждаком грубим
