ВОПЫ и Патроны Италиии времен ВОВ

Камрады давайте выставим в этой теме у кого что есть, инфу (ссылки), фото времен вов, фото находок, фото ММГ, где и кем использовались те или иные! Так сказать сделаем здесь единую базу по ВОПам Италии!

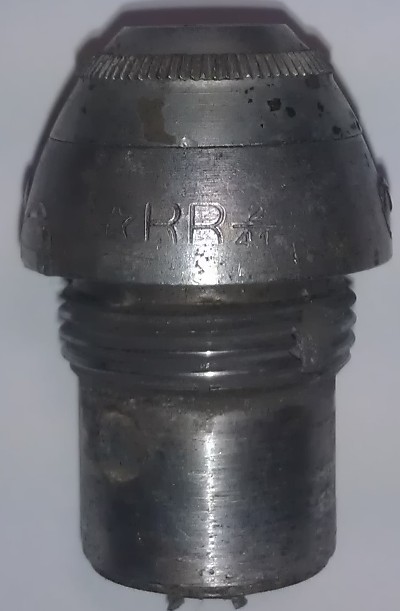

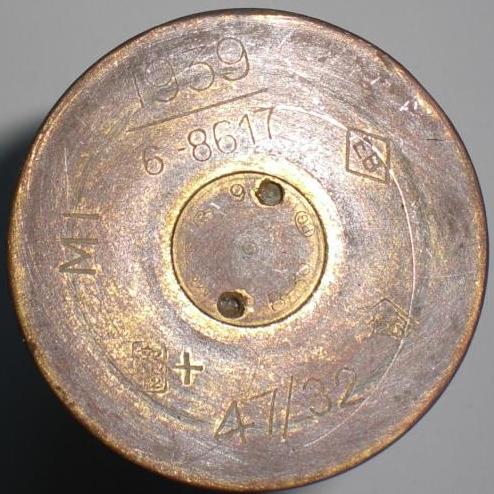

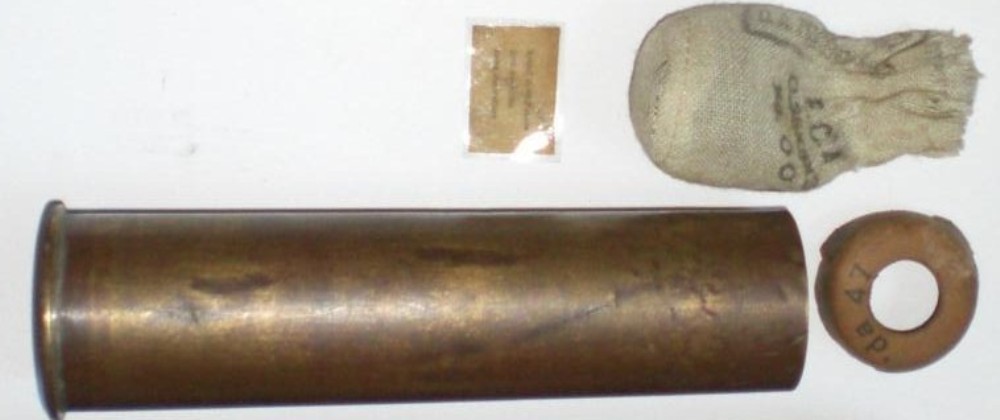

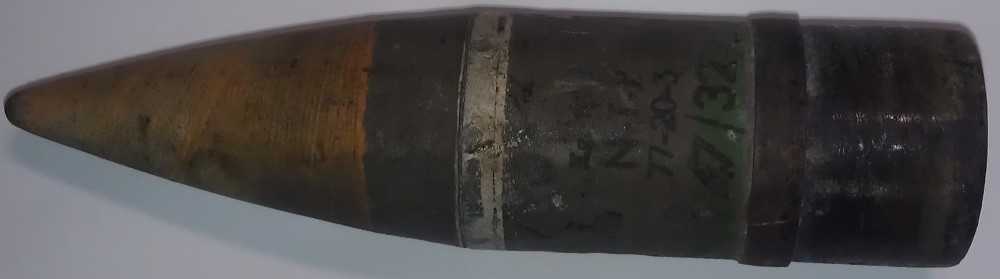

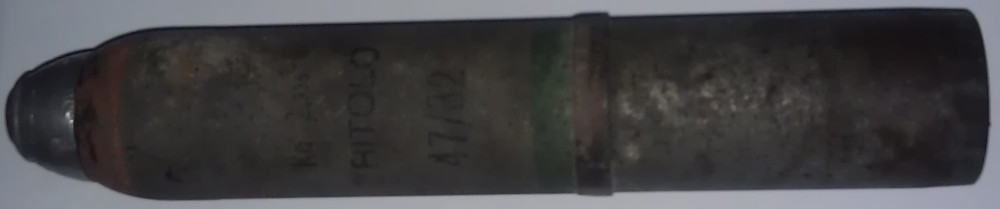

47\32



добавлю пару фоток

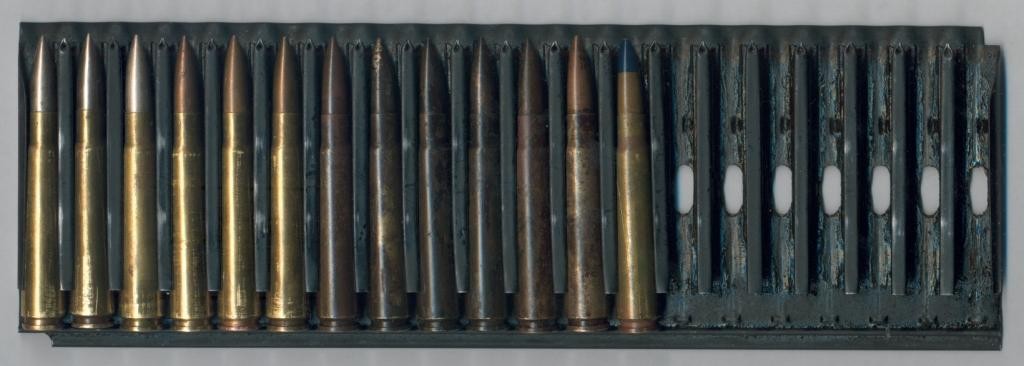

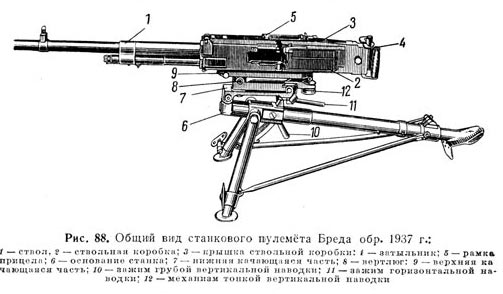

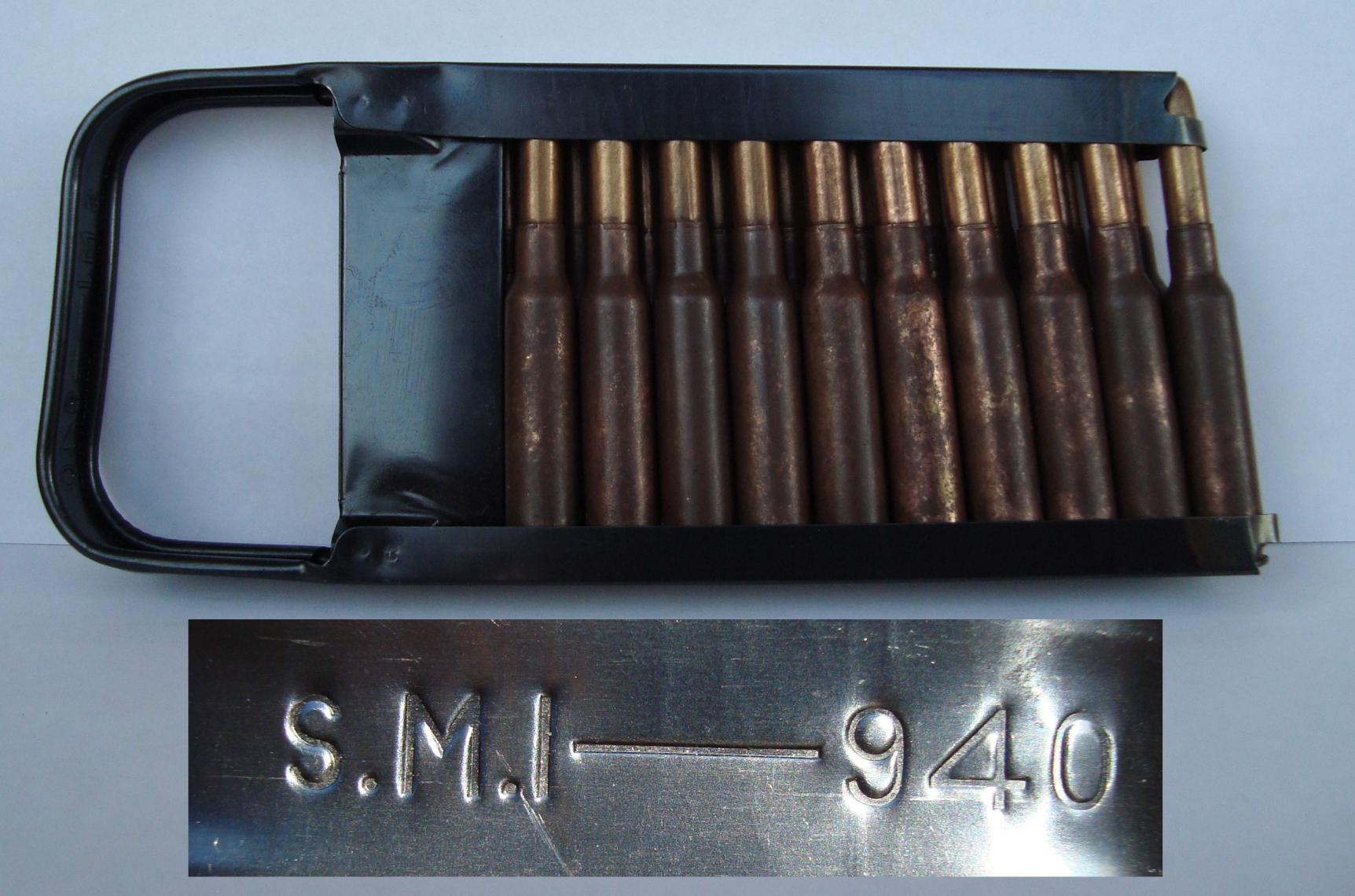

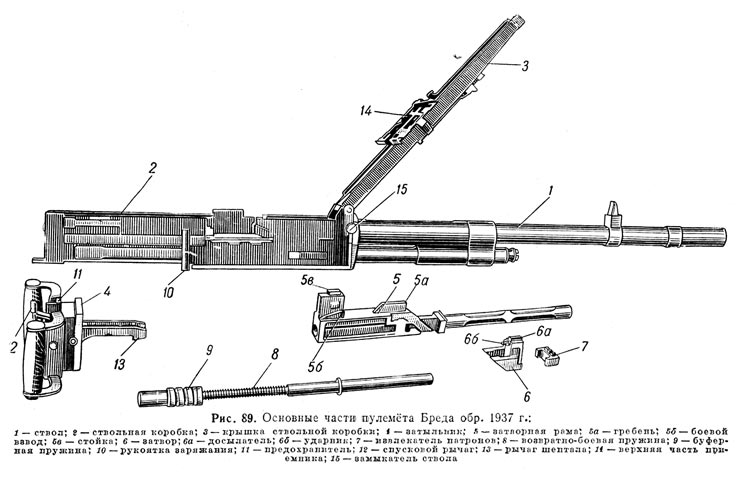

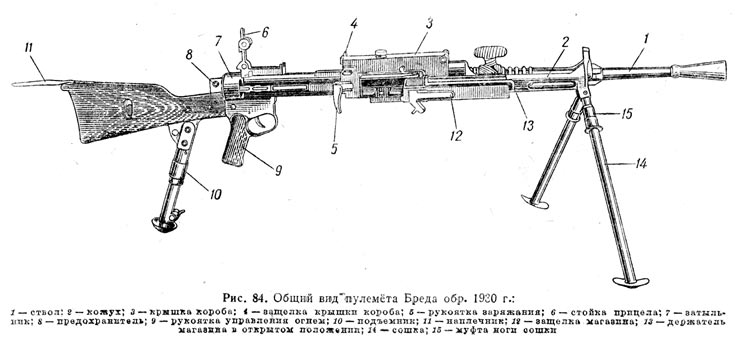

На первом фото обойма ручного пулемета Бреда, на втором обойма станкового пулемета Бреда! А что за обойма на 3 фото!?

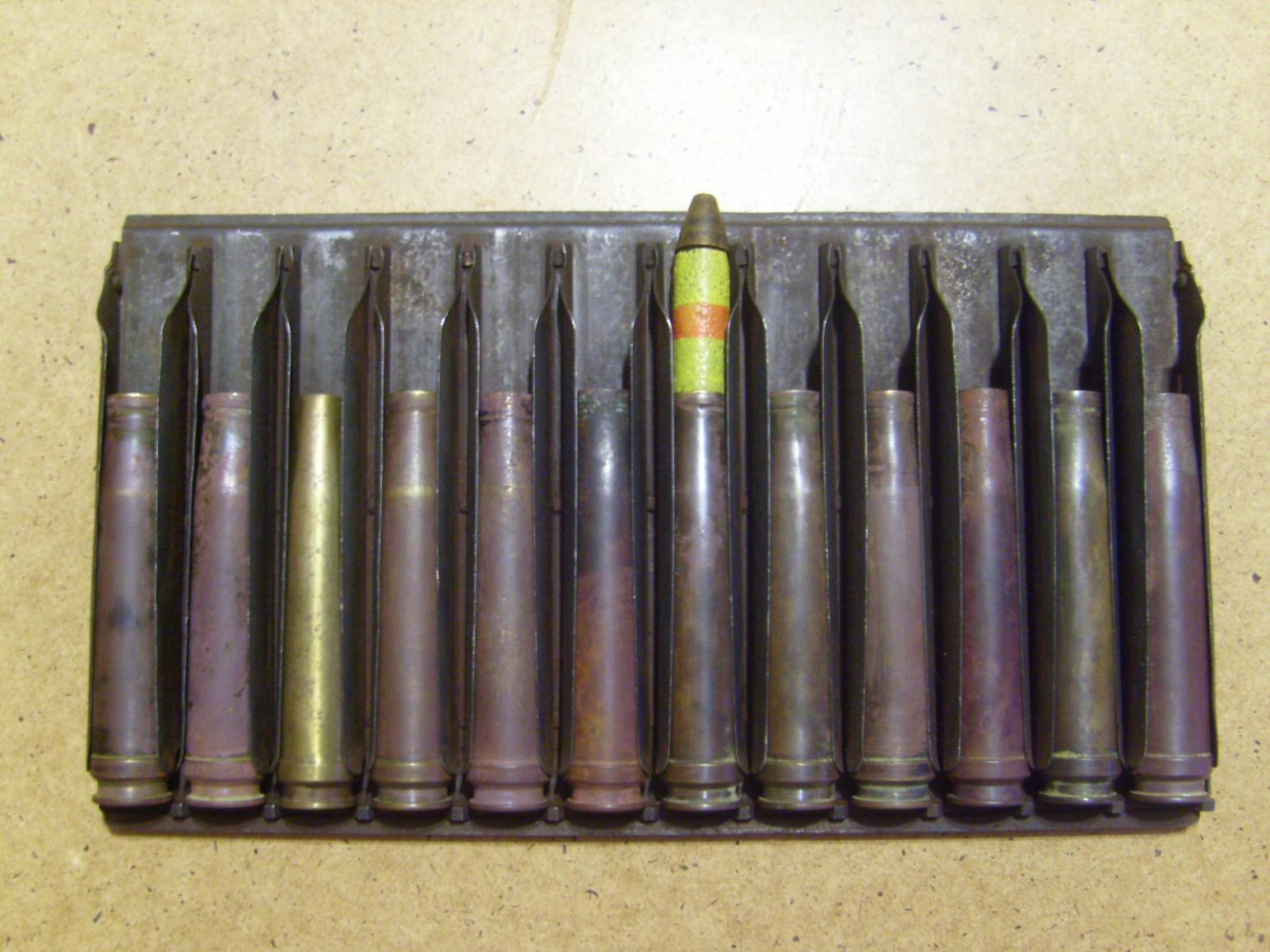

Если я масштаб правильно определил - кассета 20 мм. снарядов к зенитке . Итальянского происхождения , гильза такая есть у меня . И кассеты такие попадаются .



Валер спасибо! По фото не очень то масшаб определишь! Поэтому хорошо бы было выставляя фото, добавлять описание к ним! У меня голова такая есть c маркировкой BPD! А вообще на венгерский Солотурн похожи снарядики с гильзами!!!



http://reibert.info/forum/showthread.php?t=225688
В этой теме представлены основные гранаты Италии используемые в ВОВ!

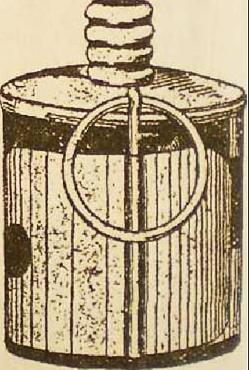

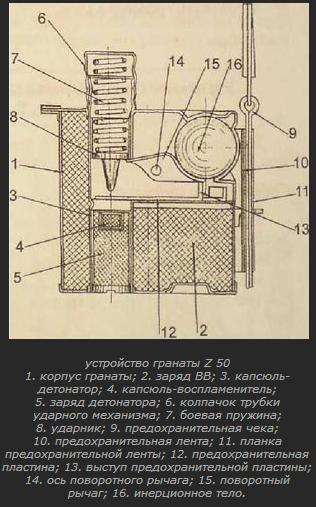

Не хватает Итальянской Ручной гранаты Z50 и Breda Mo.40



Интересно Z 50 вообще использовалась во время ВОВ!?

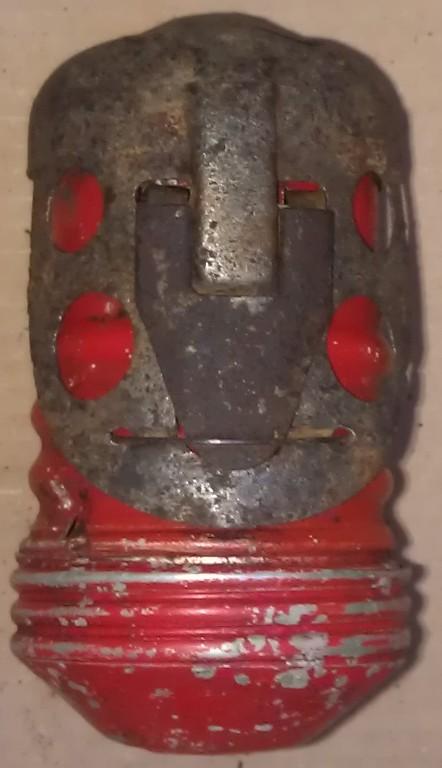

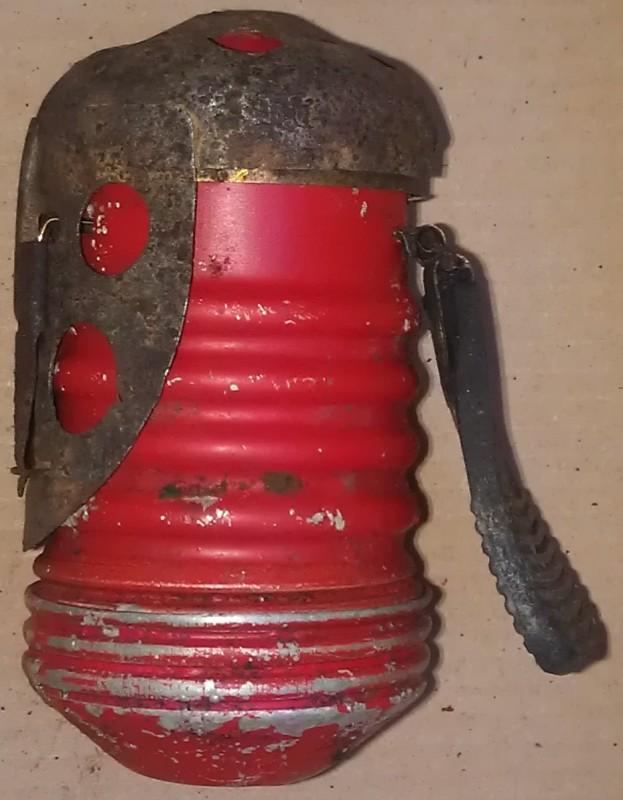

Бреда М35



ручная граната Бреда 35
Описание: Ручная граната
Бреда 35 / Breda 35
Боезаряд: 65 гр тротила

Тактико-технические характеристики:
длина 96 мм, диаметр корпуса 53 мм, масса снаряженной 217 гр.

Ручная граната Бреда 35 / Breda 35 разработана в 1935 году, является гранатой ударного действия и предназначена для поражения живой силы противника в наступательном бою.

Ручная граната Бреда 35 / Breda 35 состоит из алюминиевого корпуса, верхнего и нижнего футляров с зарядом взрывчатого вещества, ударного механизма, предохранительного устройства, детонатора.
Корпус гранаты Бреда 35 / Breda 35 имеет крышку в нижней части. Внутри корпуса располагаются верхний и нижний футляры с зарядом взрывчатого вещества и фиксируются при помощи засова. Направляющая трубка, закрепленная в верхнем футляре, входит в центральную трубку нижнего футляра.
Детонатор гранаты Бреда 35 / Breda 35 вставлен в центральную трубку нижнего футляра.

Предохранительный механизм гранаты Бреда 35 / Breda 35 включает в себя засов, соединенный с предохранительным колпаком и предохранительную чеку.

При служебном использовании ручной гранаты Бреда 35 / Breda 35 ударник и капсюль-детонатор удерживаются при помощи засова, вставленного между ними и зафиксированного предохранительной чекой. Для броска гранаты необходимо выдернуть предохранительную чеку, удерживая пальцем руки колпачок и метнуть гранату в цель.

В момент броска предохранительный колпак отделяясь от корпуса гранаты вытягивает засов, что переводит гранату в боевое положение. При ударе о преграду, футляры, преодолевая сопротивление контрпредохранительной пружины, сближаются, что приводит к наколу капсюля-воспламенителя, взрыву детонатора и основного заряда.
Осколочный эффект от ручной гранаты Бреда 35 / Breda 35 весьма слаб.



Описание: Ручная граната

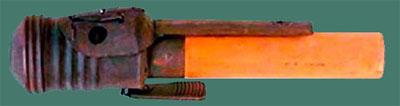

Бреда 40 / Breda 40
Боезаряд: 63 гр тротила

Тактико-технические характеристики:
длина 241 мм, масса 400 гр, диаметр 53 мм.

Ручная граната Бреда 40 / Breda 40 разработана в 1940 году и предназначена для поражения живой силы противника в наступательном бою.

Конструктивно ручная граната Бреда 40 / Breda 40 состоит из алюминиевого корпуса, окрашенного в красный цвет или черный с красной полоской, футляра с зарядом взрывчатых веществ (ВВ), ударного механизма, предохранительного устройства, детонатора и деревянной рукоятки.

В корпусе гранаты Бреда 40 / Breda 40 размещается футляр с зарядом ВВ, который фиксируется при помощи засова, а направляющая трубка, закрепленная в футляре, входит в центральную трубку инерционного тела. Сам корпус гранаты Бреда 40 / Breda 40 закрывается резьбовой крышкой.

Детонатор вставлен в направляющую трубку футляра и поджимается контрпредохранительной пружиной, которая надета на детонатор и упирается в направляющую трубку.

Ударный механизм ручной гранаты Бреда 40 / Breda 40 состоит из ударника с жалом, закрепленный в инерционном теле, самого инерционного тела, представляющего собой емкость, заполненную свинцовой дробью, направляющей трубки и контрпредохранительной пружины.

Предохранительный механизм состоит из засова, при помощи которого удерживаются ударник и капсюль детонатора, путем вставки его между последними, зафиксированного предохранительной чекой и соединенного с предохранительным колпаком.

Для броска ручной гранаты Бреда 40 / Breda 40 необходимо, взяв гранату в руку и удерживая пальцем колпачок, выдернуть предохранительную чеку и метнуть гранату в цель.

В момент броска предохранительный колпак отделяется от корпуса гранаты и вытягивает засов, тем самым переводя гранату в боевое положение. При ударе о преграду, футляр, преодолевая сопротивление контрпредохранительной пружины, накалывает капсюль-воспламенитель, что приводит к взрыву детонатора и основного заряда гранаты Бреда 40 / Breda 40.



Описание: Ручная граната
СРКМ 35 / SRCM 35
Боезаряд: 44 гр прессованной шашки ТНТ
ручная дымовая граната СРКМ 35 №2 ручная дымовая граната СРКМ 35 №1 фото ручной осколочной гранаты СРКМ 35
Тактико-технические характеристики:
диаметр 50 мм, масса 190 гр, диаметр инерционного груза 30 мм, длина инерционного груза 56 мм, вес инерционного груза 65 мм.

Ручная граната СРКМ 35 / SRCM 35 (Societa Romana Costrusioni Meccaniche) разработана в 1935 году как граната ударного действия с осколочно-фугасным эффектом.

Конструктивно ручная граната СРКМ 35 / SRCM 35 состоит из корпуса, ударного механизма, запала мгновенного действия, ручного и автоматического предохранителей.

Корпус гранаты СРКМ 35 / SRCM 35 состоит из двух, соединенных с помощью резьбы частей, которые к тому же скреплены одна с другой при помощи пружинного латунного кольца, входящего в отверстия, имеющиеся на обеих частях корпуса.

Ударный механизм гранаты инерционного действия и состоит из внутреннего и наружного инерционных тел. Во внутреннем - помещается взрывчатое вещество и запал мгновенного действия, в наружном - закреплено жало.

При извлечении ручного и автоматического предохранителей сближению инерционных грузов препятствует помещенная между ними предохранительная пружина. Инерционные грузы сконструированы так, что при любых положениях столкновения гранаты СРКМ 35 / SRCM 35 с преградой жало перемещается к детонатору.

Для метания гранаты СРКМ 35 / SRCM 35 необходимо, обхватив гранату рукой вместе с автоматическим предохранителем, другой рукой извлечь предохранитель и метнуть гранату СРЦМ 35 в цель.

В 1944 году на базе ручной гранаты СРКМ 35 / SRCM 35 были разработаны дымовые гранаты - модель №1 - с 8 отверстиями в верхней и 4 отверстиями в нижней части с возможностью многократного перезаряжания и модель №2 - с двумя отверстиями для выхода дыма.
Осколочные гранаты СРКМ 35 / SRCM 35 окрашивались в красный цвет, дымовые - в желтый.



Вот камрад k-d ссылочкой поделился, там только Ручных гранат 23 штуки!))) http://www.lexpev.nl

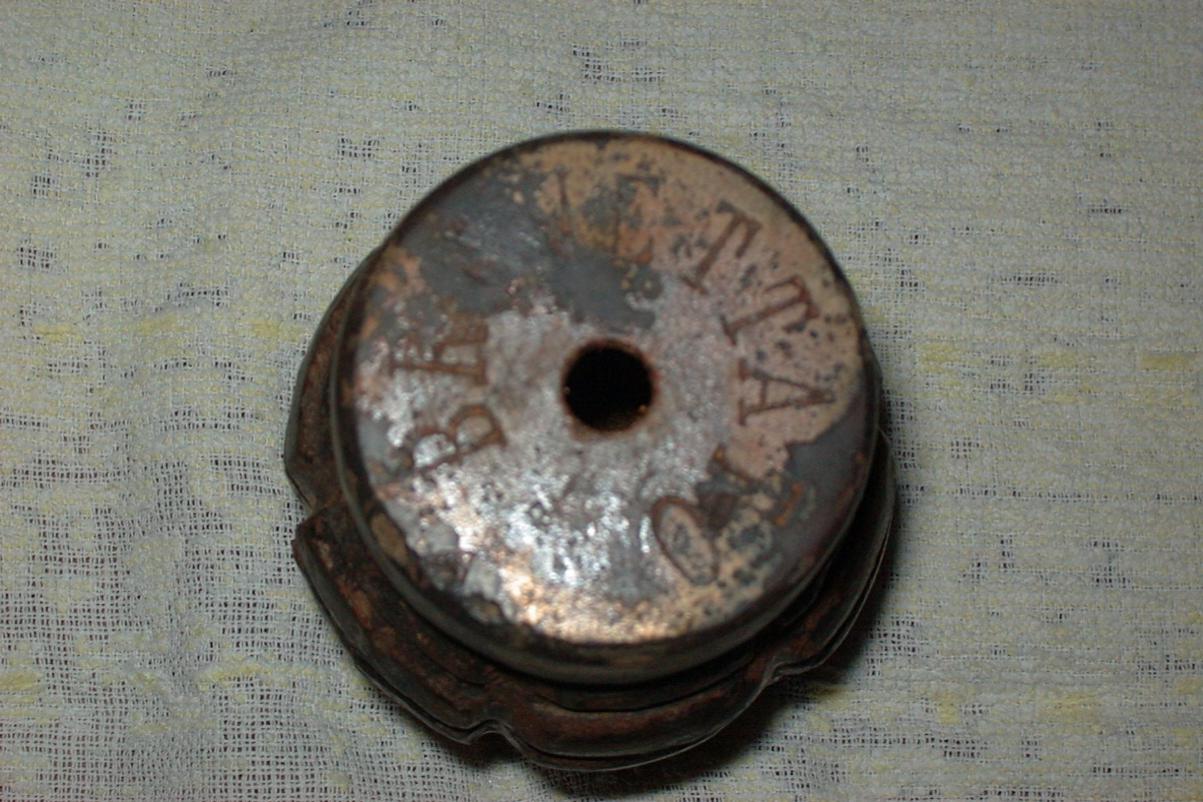

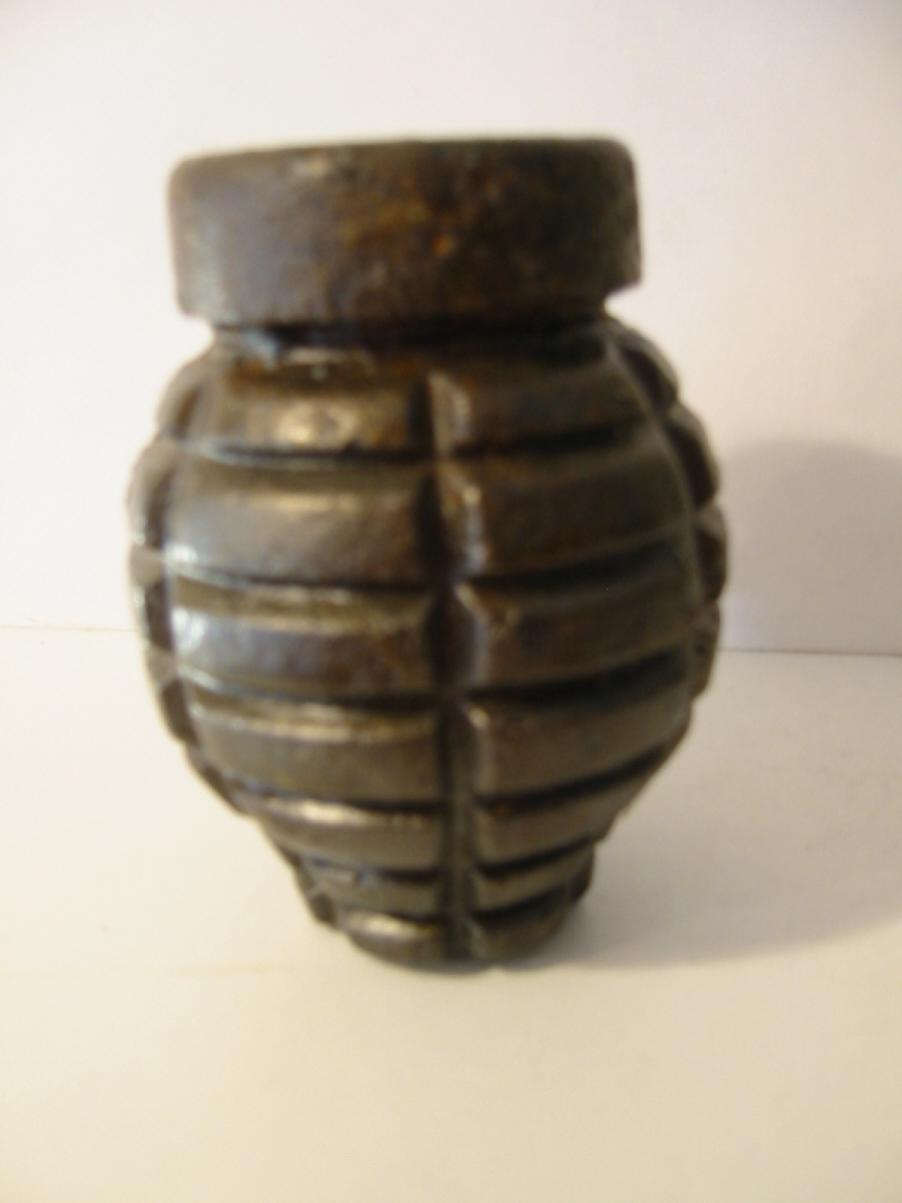

Brevettato

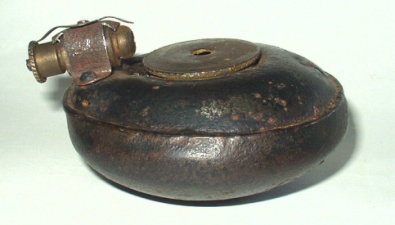

Spaccamela
Использовалась в 1 мировую!

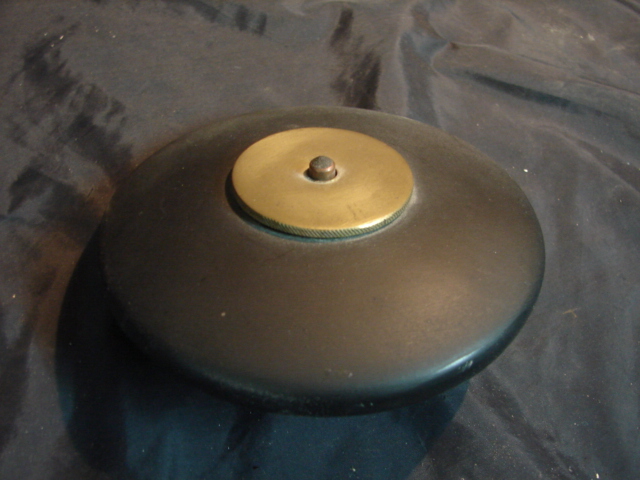

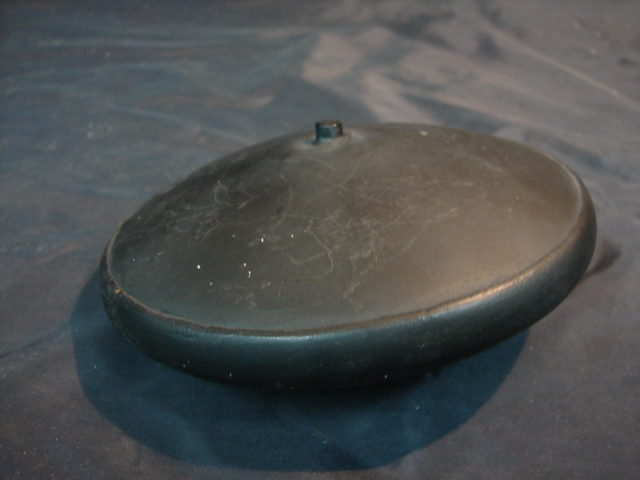

Minucciani

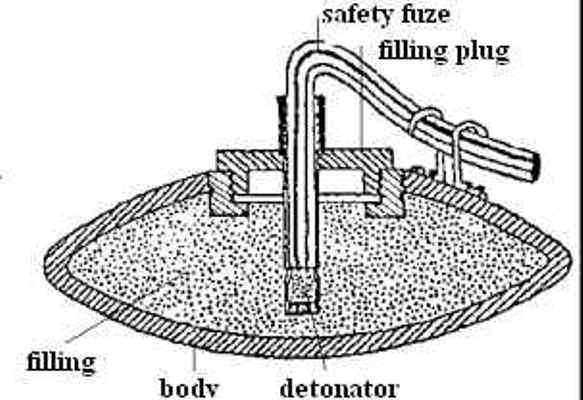

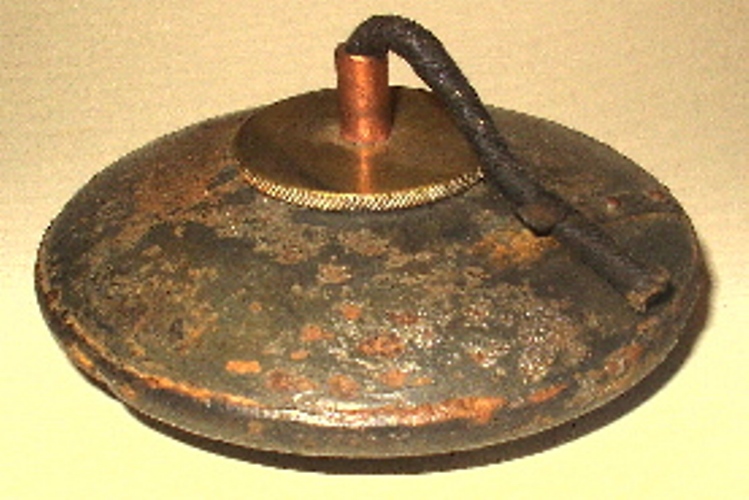

Lenticolare образца 1914
Высота: 58 мм, Диаметр: 116 мм
Вес: 510, 600, 630gram
Начинка: 150, 200, 300gram

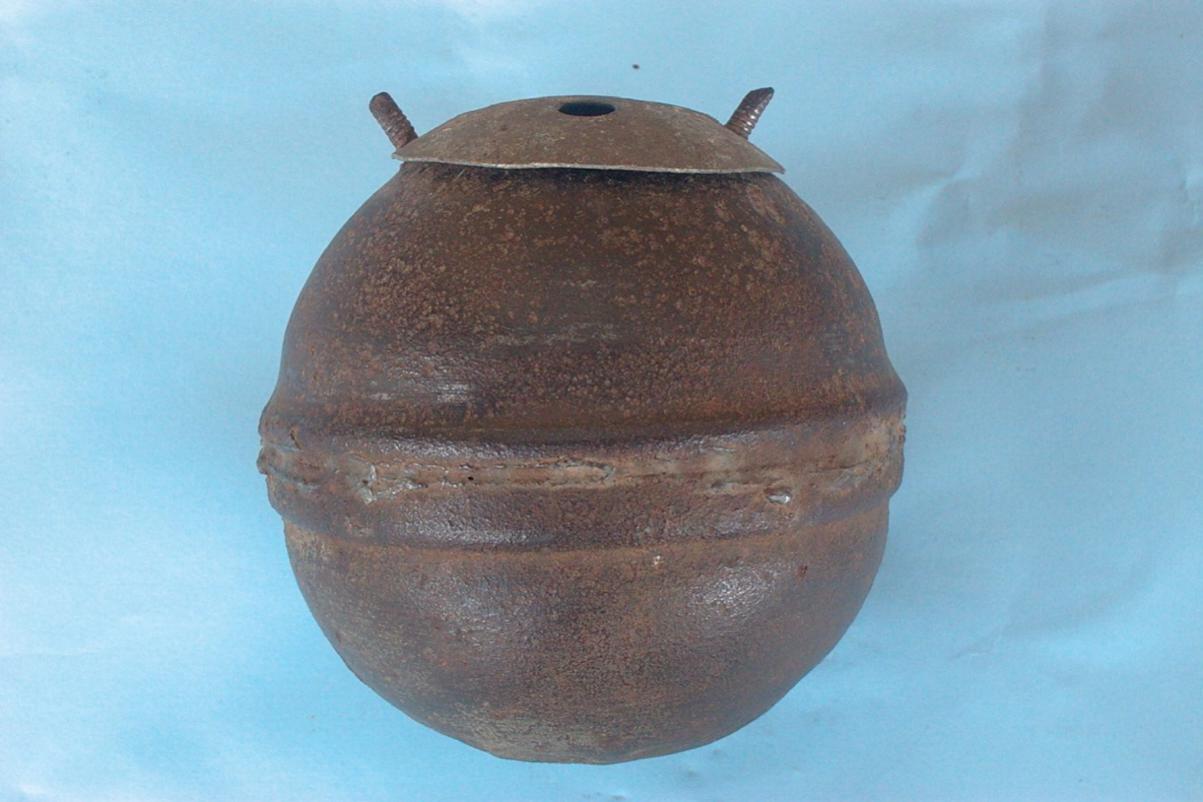

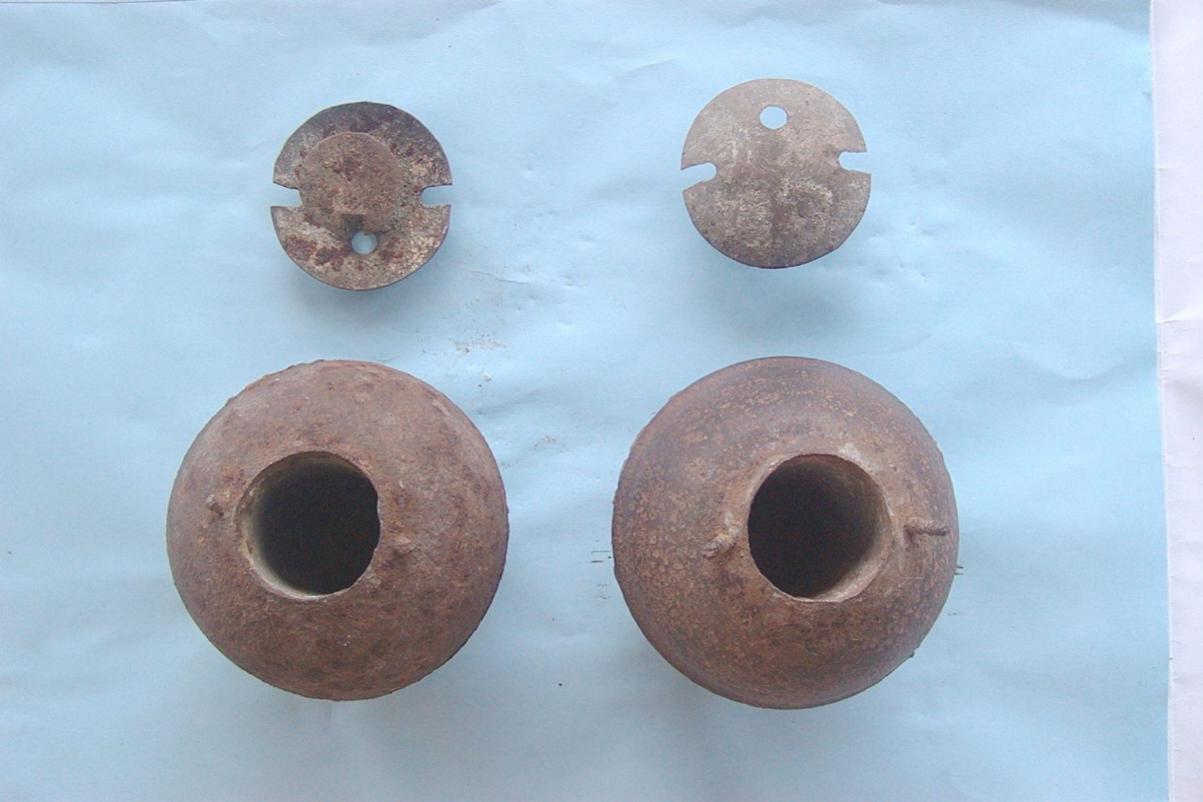

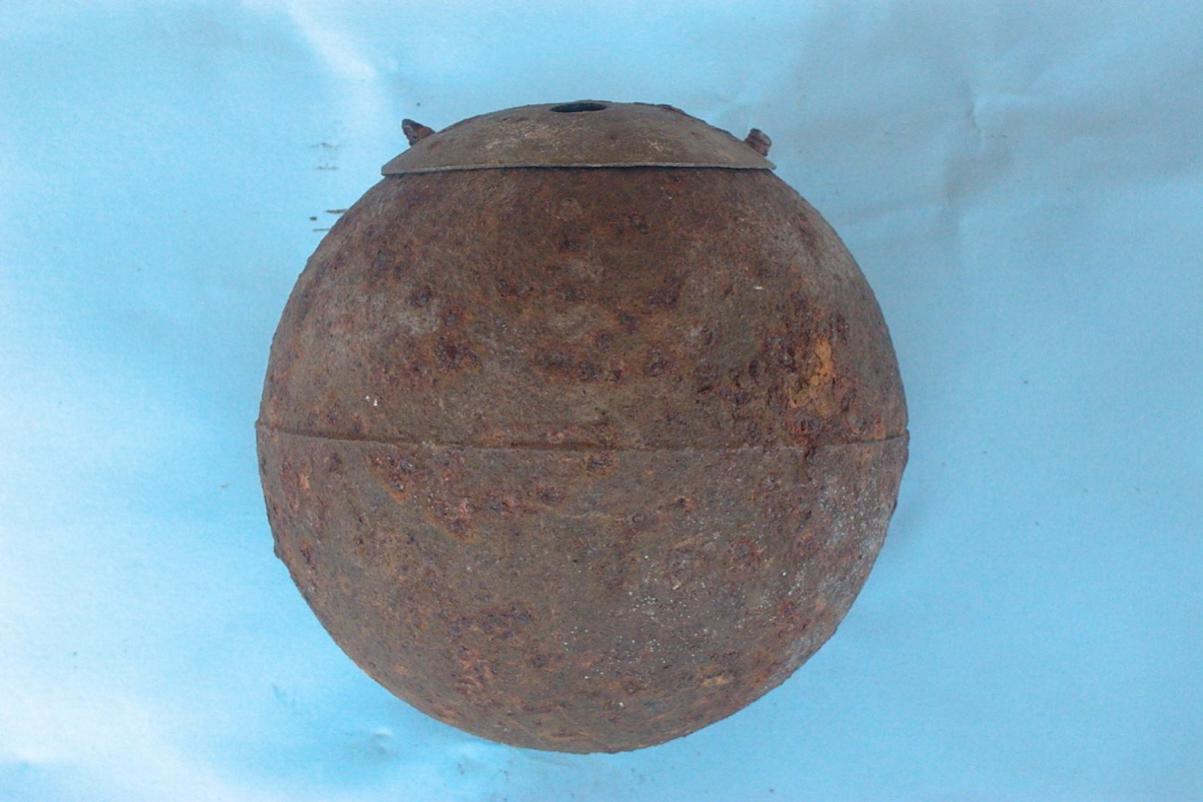

Ball-shaped grenade по этой гранате там нет ни какой информации!

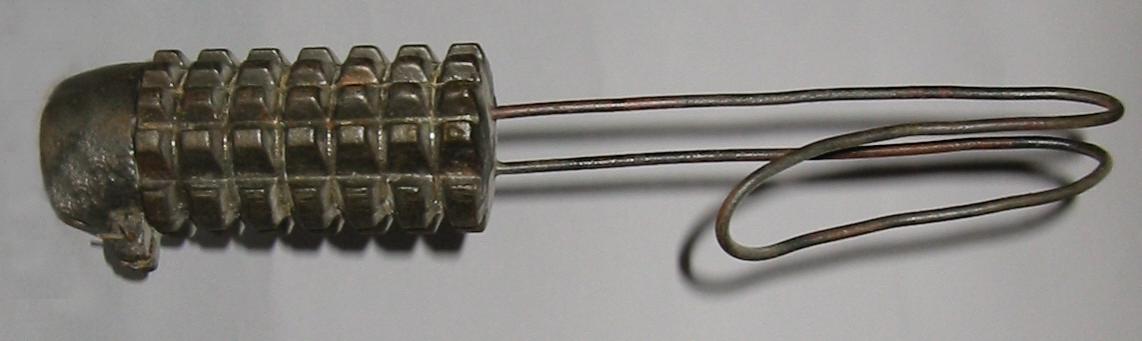

Carbone tipo С
Использовалась в 1 мировой
Длина: 120 мм, Диаметр: 52 мм
Вес: 1000gram, Начинка: 75gram.

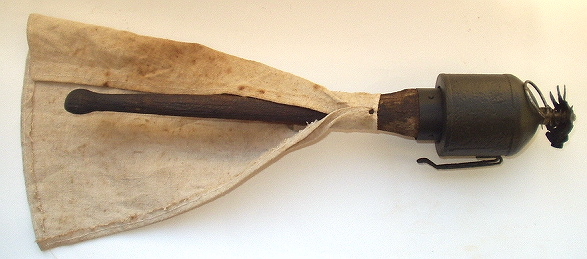

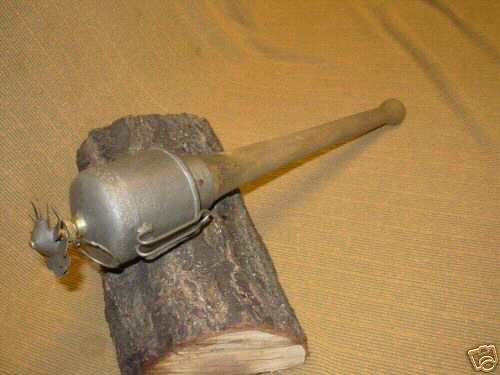

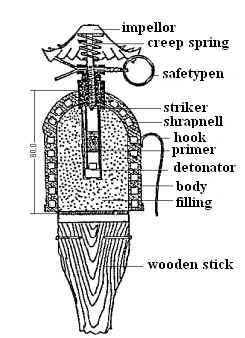

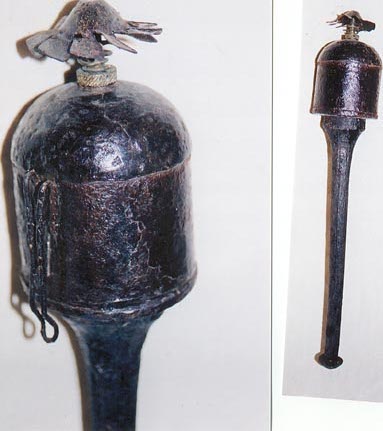

Excelsior-Thevenot P2
Оборонительная шрапнельная граната!
Общая длина: 370 мм, длина тела: 80
Диаметр: 50 мм
Вес: 630gram, Начинка: 80gram.



По патронам Италии пользуюсь этой журнальной статьей. Здесь есть как читать по донышке гильзы клейма производителей, общий вид пистолетных, револьверных, винтовочных, их размеры. Неплохие фото. Сделал её в ПДФ-формате, глянте: Патроны Италии.pdf

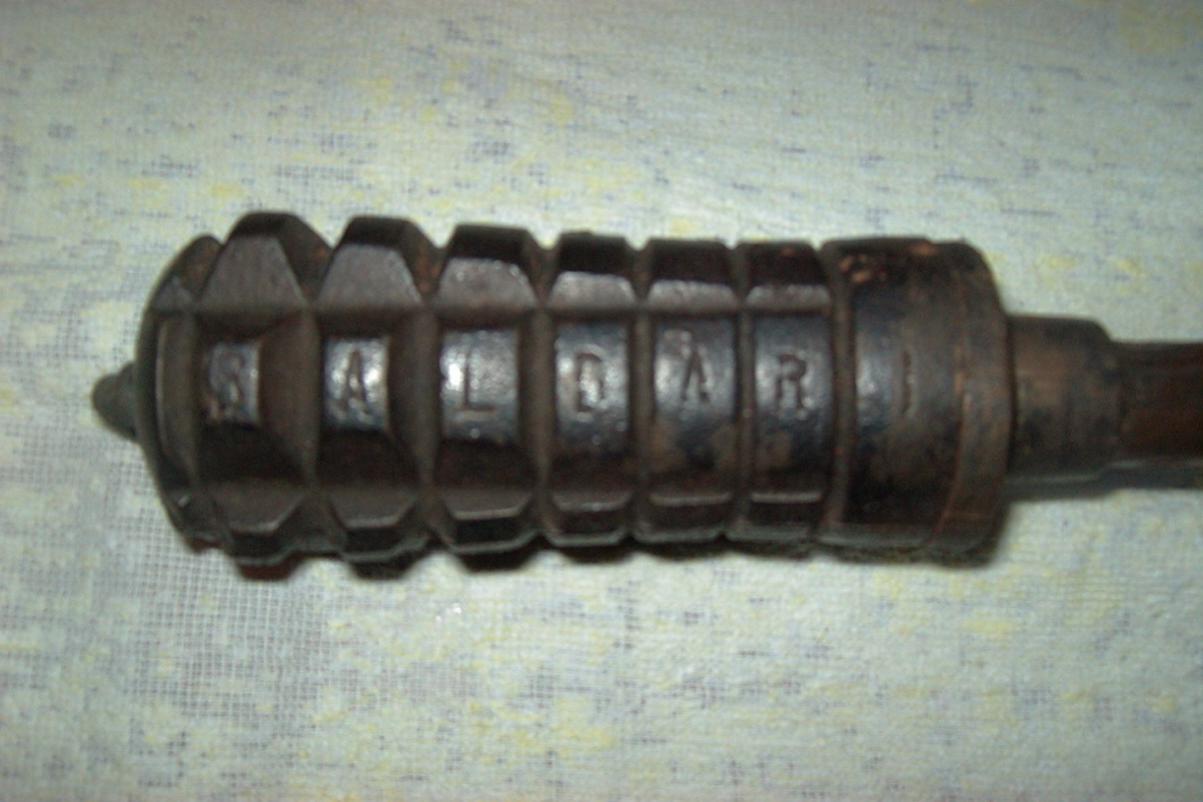

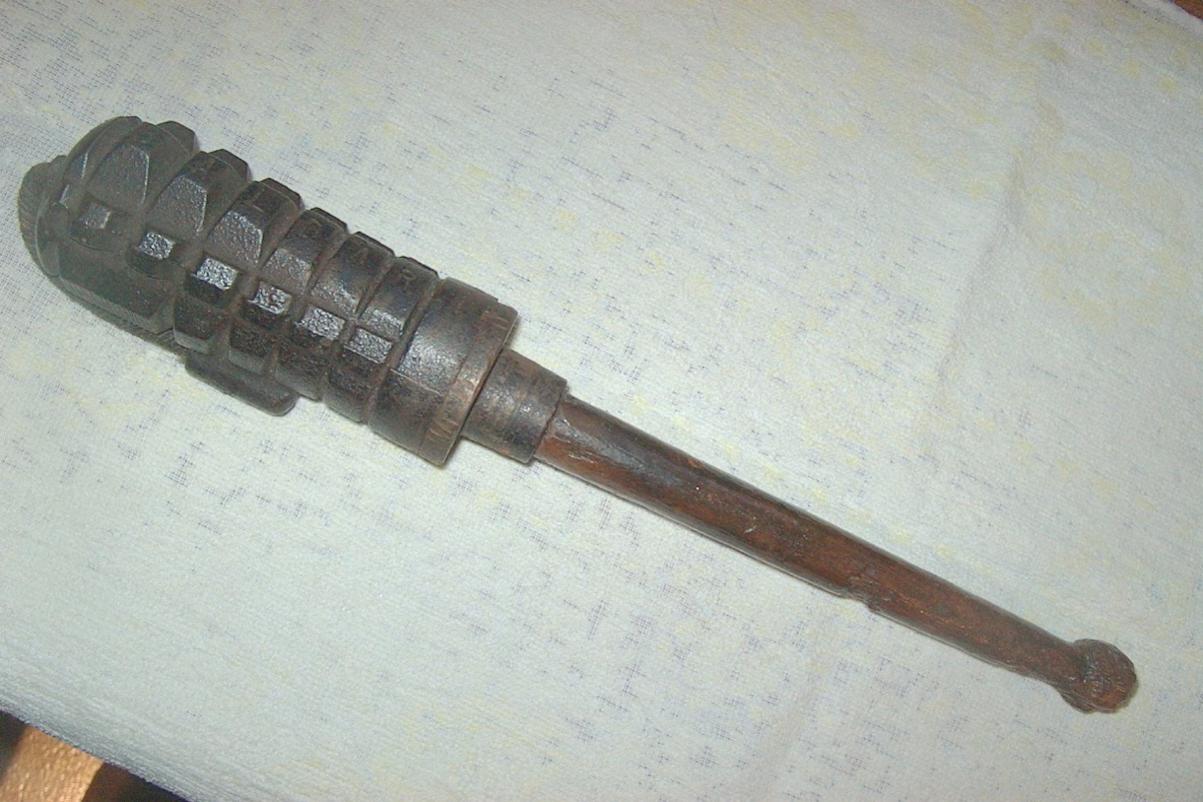

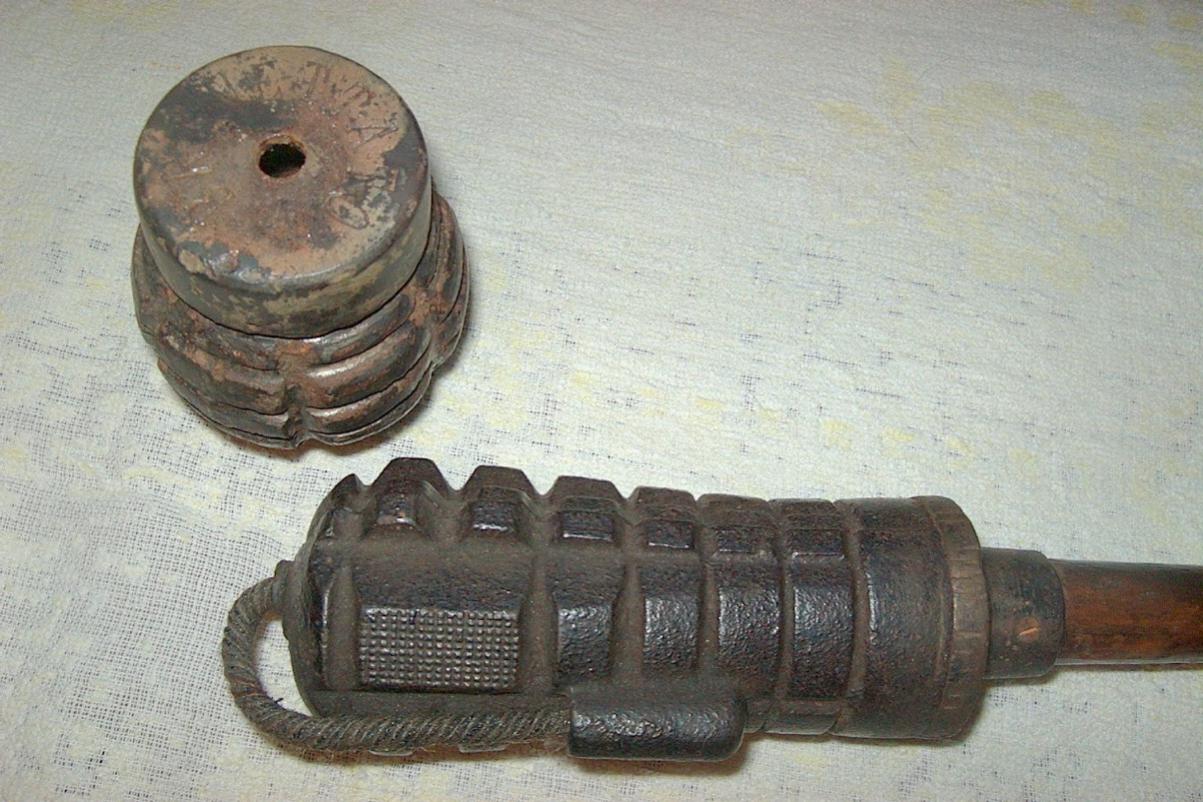

Baldari



Не плохой материал! Но клейм патронных все-же там маловато!



Besozzi
Аналог Французской гранаты!

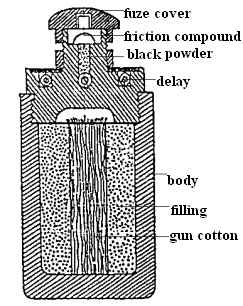

BPD
Общая длина: 120 мм, длина тела: 96
Диаметр: 56 мм
Вес: 1140gram, Начинка: 75gram.
