Вопрос по германскому топору.

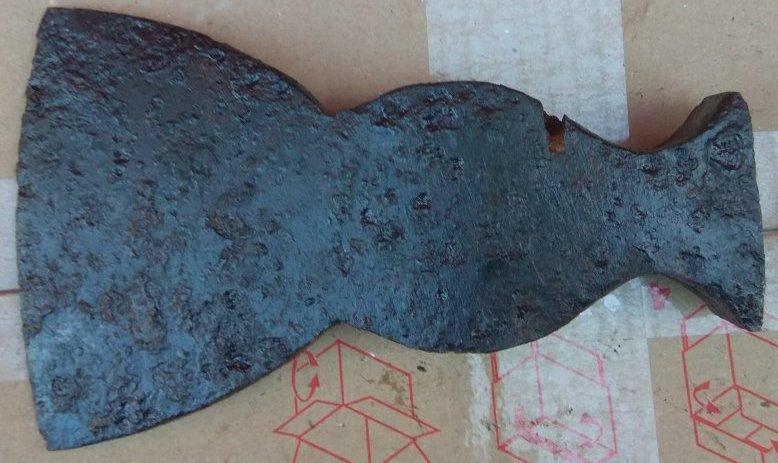

Доброго времени суток. Может кто восстанавливал такой топор на ПМВ? интересует чертеж пожилины.



Спасибо, но тут к сожалению ответа на мой вопрос нет.



Я бы поставил вопрос в ключе "а был ли мальчик" ?
Камрад - вы уверены, что "малый сапер" рейсхеер крепился на пожилинах?
Я не спец в саперной снаряге, но (имхо) сомнения имеются

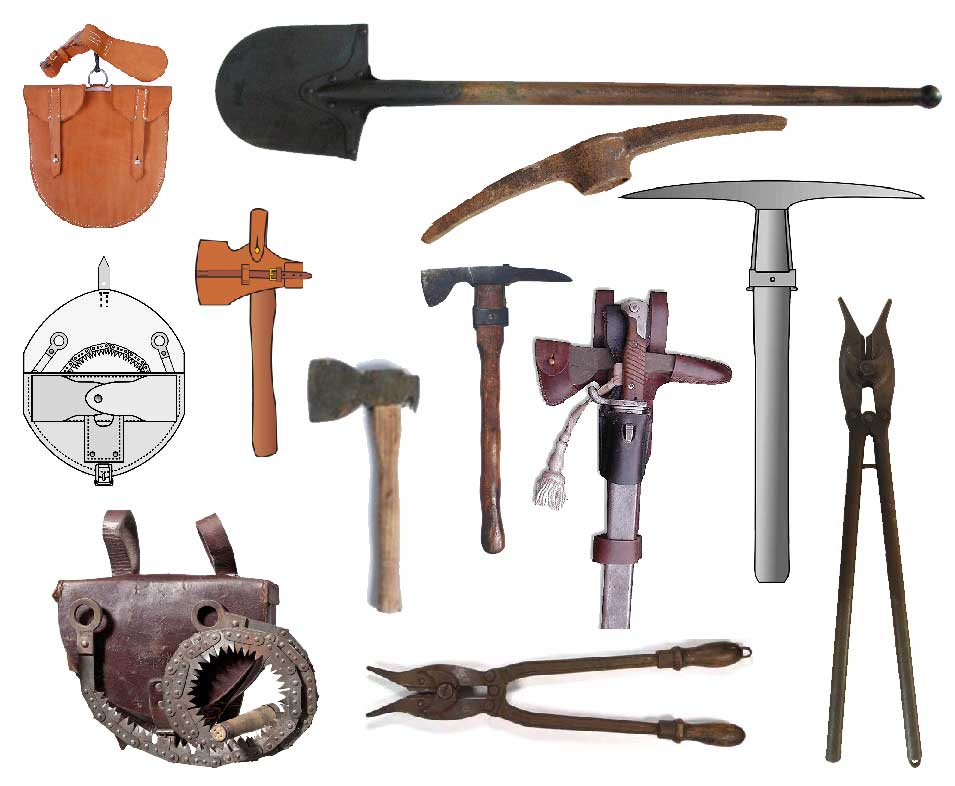

Вопрос конечно интересный. Вероятно был, во всяком случае на период ПМВ без гвоздодера. Вот картинка с французского сайта со страницы шанцевого инструмента

Правда показано схематично, и как крепился на ясно.
Да и находят их в основном по местам боев ПМВ. Пожилина была одна.

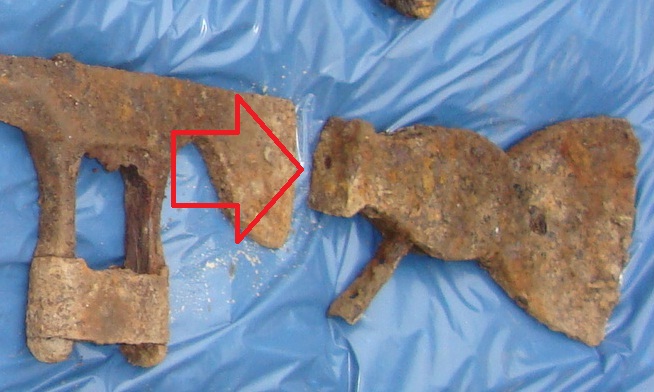

И еще, по ПМВ находят и такие приблуды, но нигде их описания нет (я во всяком случае не нашел), а они существуют.



И еще, в приведенных выше ссылках есть такое фото (да простит меня его автор, за то, что перетащил сюда).

Видно пожилину и даже два отверстия в ней, скорее всего для шурупов.



Мне кажется что это уже окопная самодеятельность. Вроде бы топоры просто расклинивались.
А прожилины характны более для инструмента с принципом действия кирки,как то киркотопоры,все пожарные топоры,кирко-мотыги,где требуется усиление узла крепления.
Тем более что форма проушины Вашего топора не совсем как под прожилины.

Прожилины всегда стягивались сквозным винтом, либо заклепкой. Шурупы для этого не используются.
С уважением



Нашел, может кому надо. Правда фото всада нет, но думаю, что как у четвертой разновидности кирко-топора, а у моего - как у второй (про разновидности https://rusknife.com/topic/10206-германский-траншейный-топор-i-я-мировая-война/page/12/).



На самодеятельность не похоже, периодически проскакивают в продаже, и видно паз, как у меня. Пожилины крепили и винтами, например по ГОСТ 1099 - 62 топор пожарный поясной - написано "накладки привинчены к топорищу". Топоры 1 ГПЗ - 1 пожилина, закрепленная винтами и таких примеров можно привести кучу.



Эти примеры глубокая послевойна. А мы обсуждаем период ПМВ- ВМВ.



Вот ещё вариант прожилин,стояли на австрийском киркотопоре.



И такой вариант может быть, но похоже, что самоделка.
Порывшись в недрах компа нашел страницу из каталога 1910 года инструментов плотника, слесаря, сантехника (где нашел уже не вспомню). Рисунок No 293 и 294 явно с пожилиной.
