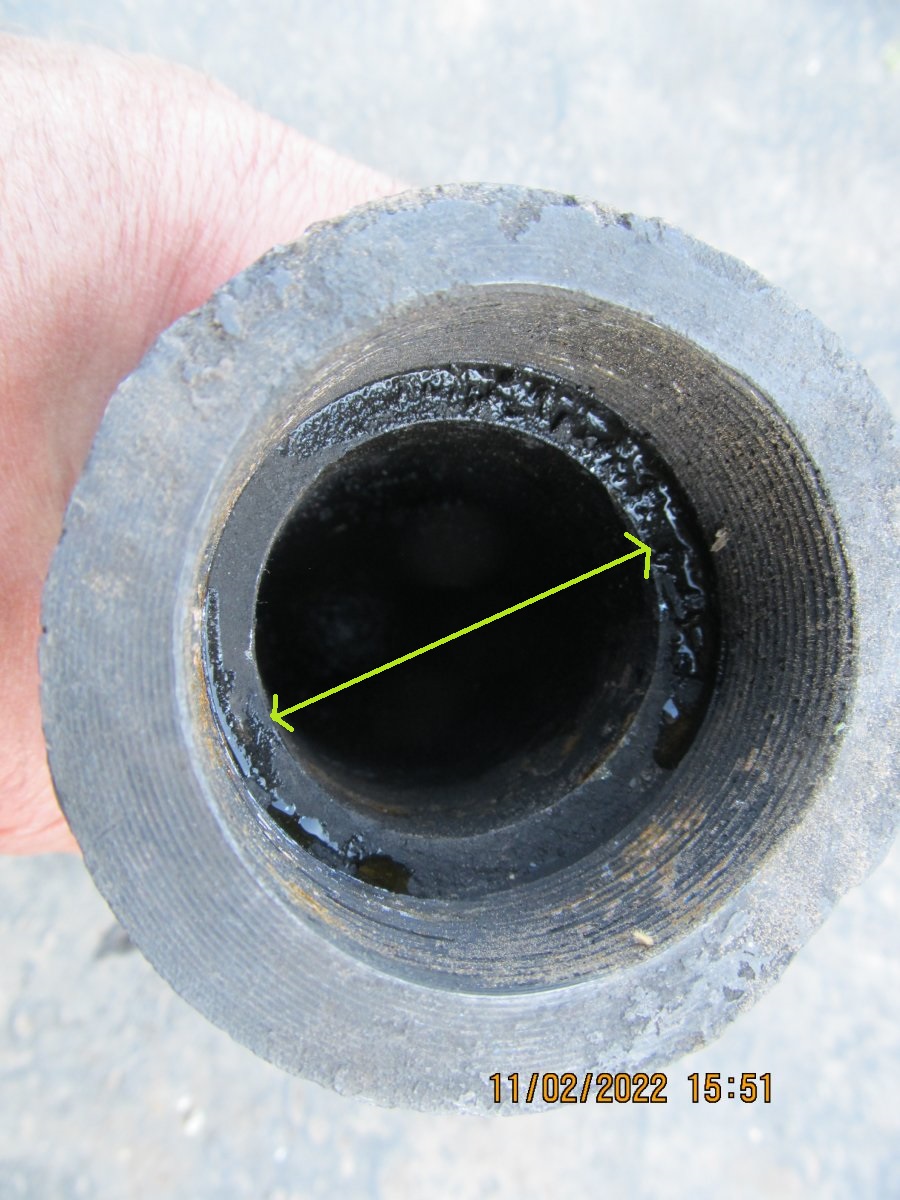

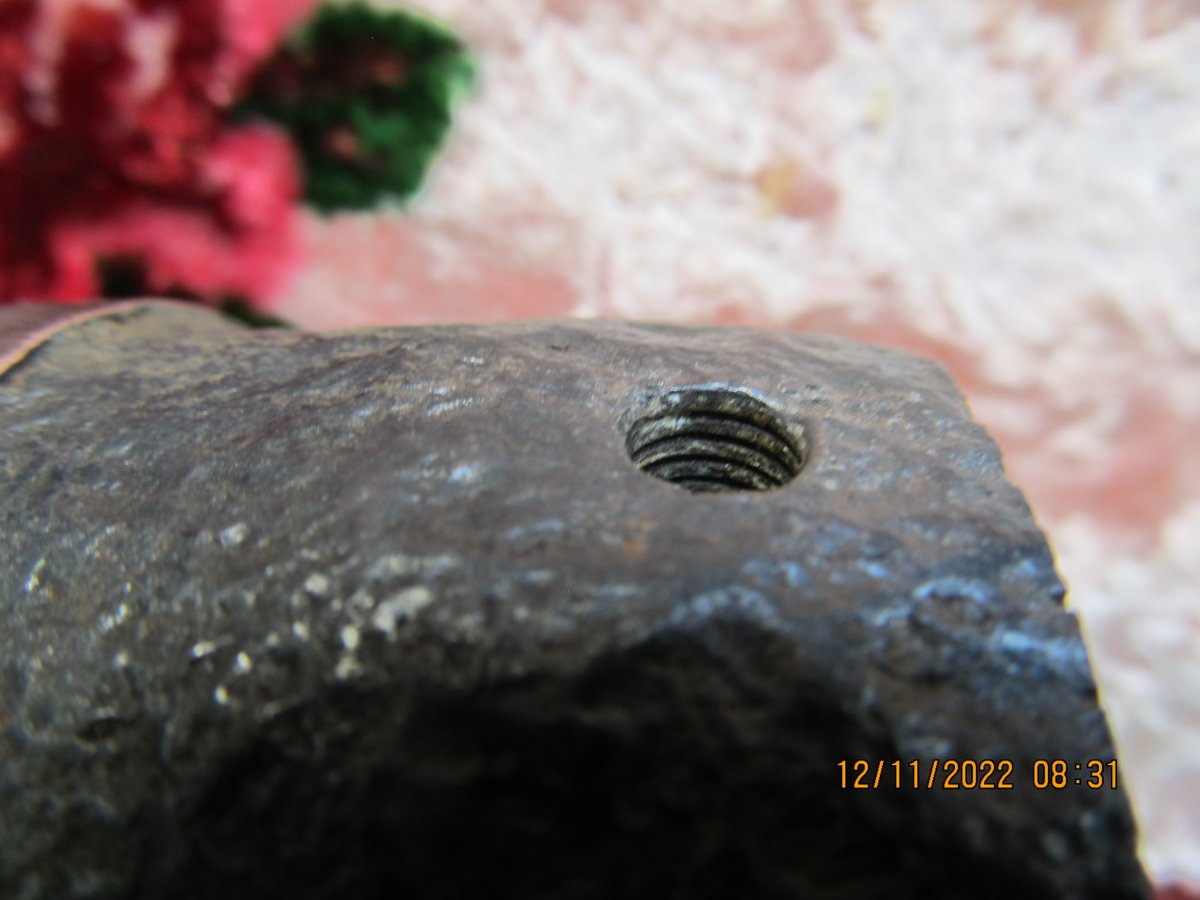

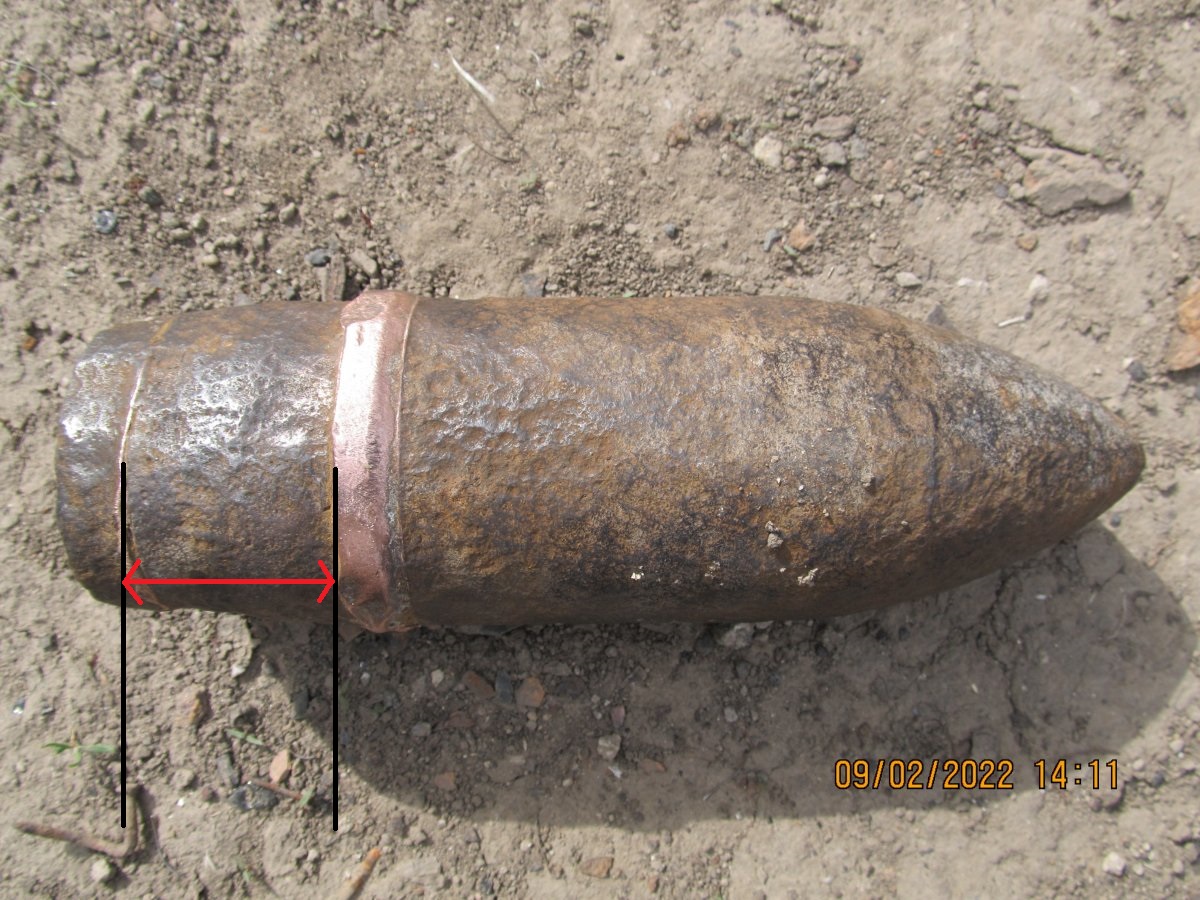

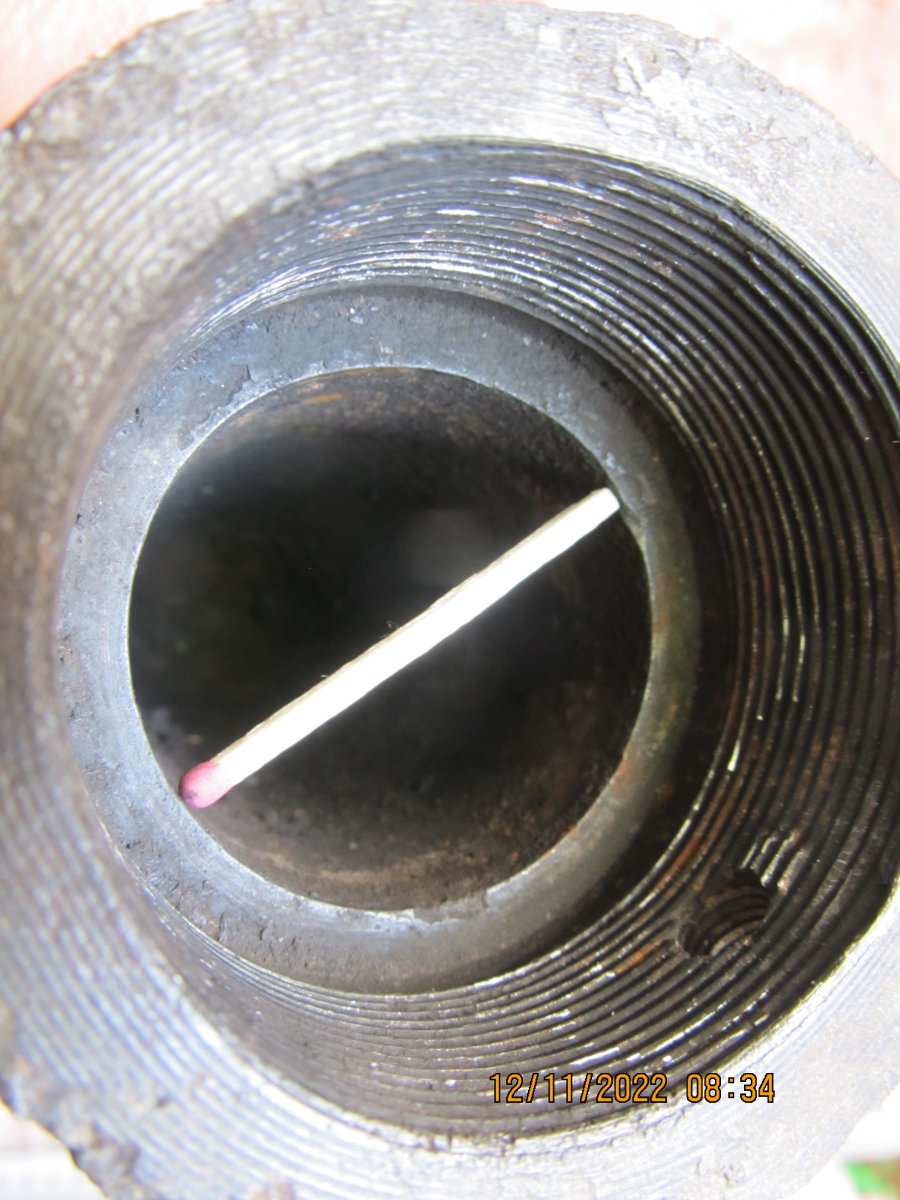

Якби це було можливо, у мене було б прохання до автора: не могли б ви зняти для мене деякі вимірювання? Я хотів би знати (в мм): - Висота від нижньої частини корпусу (без взрыватель) до нижньої частини ременя - Висота від нижньої частини корпусу (без взрыватель) до кріпильного гвинта - Діаметр кріпильного гвинта - Висота від нижньої частини корпусу (без взрыватель) до місця кріплення ковпачка (див. фото, червона лінія) - Загальна висота - Ширина приводного ременя (підтвердьте, що вона становить 12 мм?) - Діаметр і товщина мідної Шайби - Діаметр внутрішньої вибухової камери (див. фото, зелена лінія) - Форма і розміри вибухової камери-циліндрична або типова конічна форма знизу вгору? Не могли б ви зробити начерк?
Привіт, що мається на увазі - "нижньої частини ременя" і "Ширина приводного ременя"? Що таке - "ремінь"? Мідний поясок?
А я говорил что девайс редкий и ценный. В научную работу попадет. Потому как только он один в разобранном состоянии и можно снять мерки и составить чертеж. Кстати, тот венгр 148 мм может тоже оказаться румынской армии. Спросите у камрада, были у них на вооружении такие системы.
Да, мне приходится пользоваться переводчиком (Яндекс). В зависимости от того, на каком языке говорят в теме, я перевожу на украинский или русский. В этой теме я вижу, что вы используете и то, и другое К сожалению, переводчик иногда не очень хорош, особенно с техническими терминами. Конечно, я говорю о приводном ремне (тот, что сделан из меди, в который встроены канавки). Для высоты я сделал еще один набросок. Я уже начал делать 3d-эскиз этого снаряда на основе фотографий. Размеры, которые я использовал, найдены путем экстраполяции и имеют точность +-2 мм в диаметре и +-10 мм в длину. Но, надеюсь, если вы сможете измерить их, они будут более точными.Особенно меня интересует внутренняя сторона.
А если в камору где было ВВ, залить воду, потом слить её в мерную посуду, то можно определить объем. Умножить на плотность ВВ - получим вес ВВ в каморе. Ну с погрешностью, потому что нужно вычесть объем донного взрывателя, который входит в камору.
Да, конечно, я считаю его ценным и редким, вот почему он меня так интересует. У меня есть две личные цели: 1. Сделайте вид (макет, модель), пока я не найду оригинальную деталь. 2. Сделайте 3D-модель и используйте программное обеспечение для расчета производительности этой оболочки. У меня уже есть некоторые данные о нем, но они очень ограничены, и я могу использовать их для проверки экспериментальных результатов. Но для этого нам нужна полная оболочка (с колпачком), потому что поведение явно отличается.
Объем взрывчатого вещества можно легко вычислить в программном обеспечении на основе пустого объема в оболочке, умноженного на плотность, но для этого мне нужна правильная геометрия внутренней полости, поэтому я прошу размеры. Тот, который я сделал, - это просто аппроксимация, используя только глубину 13 см.

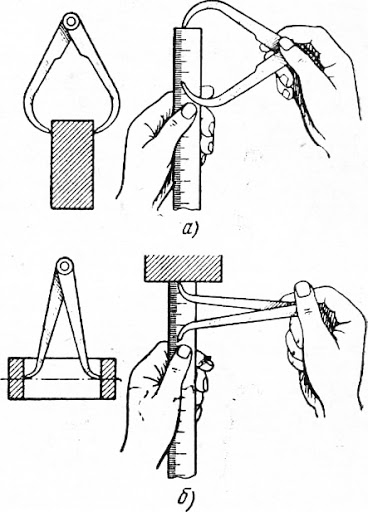

Прошу поради - як зробити ось цей замір, лапки штандартенциркуля туди не дістають, занадто короткі... Можу відрізати кусок лінійки з рулетки, покласти на порожки і сфотати. Чи як? Що порадите?
Вы также можете попробовать с палкой, чтобы вы укоротили ее до нужной длины, а затем измерили. Этого должно быть достаточно. Не нужно резать линейку, так проще.

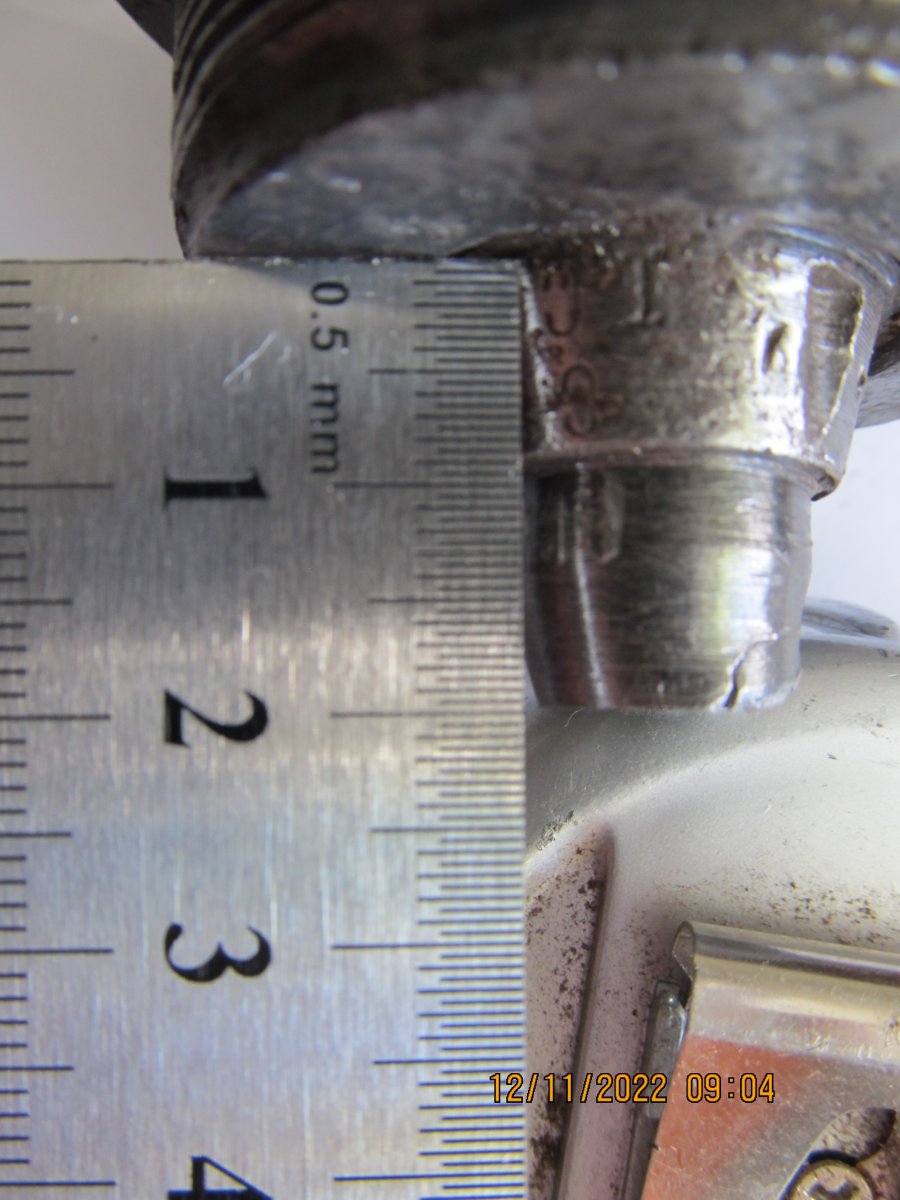

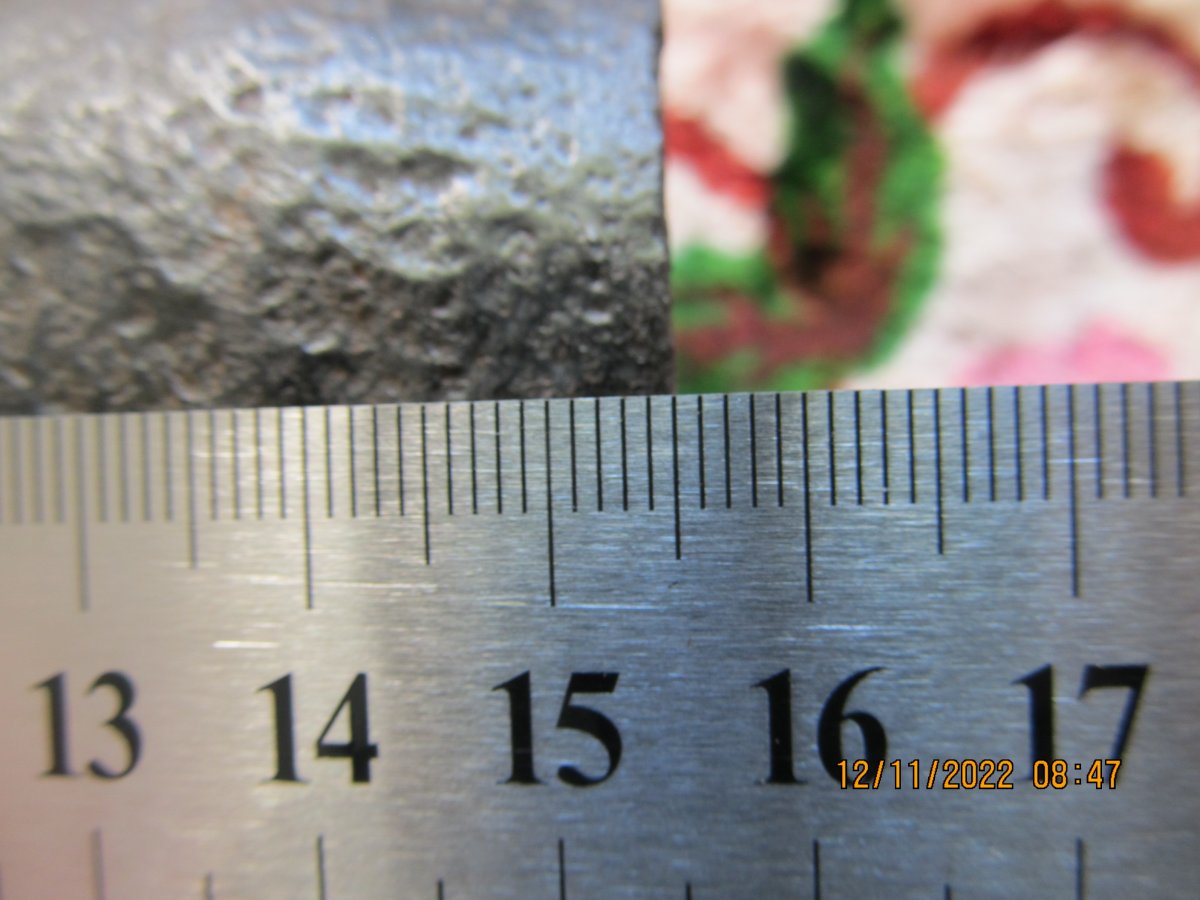

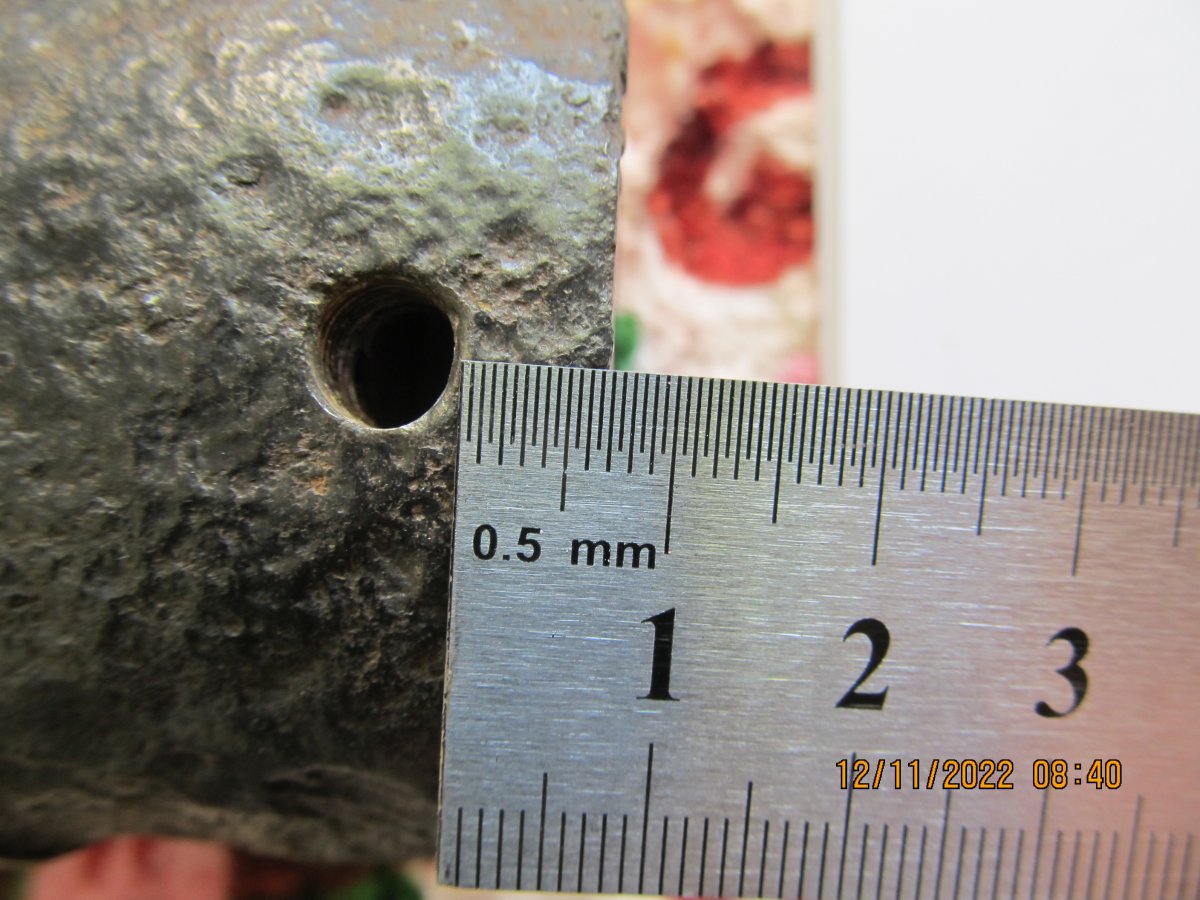

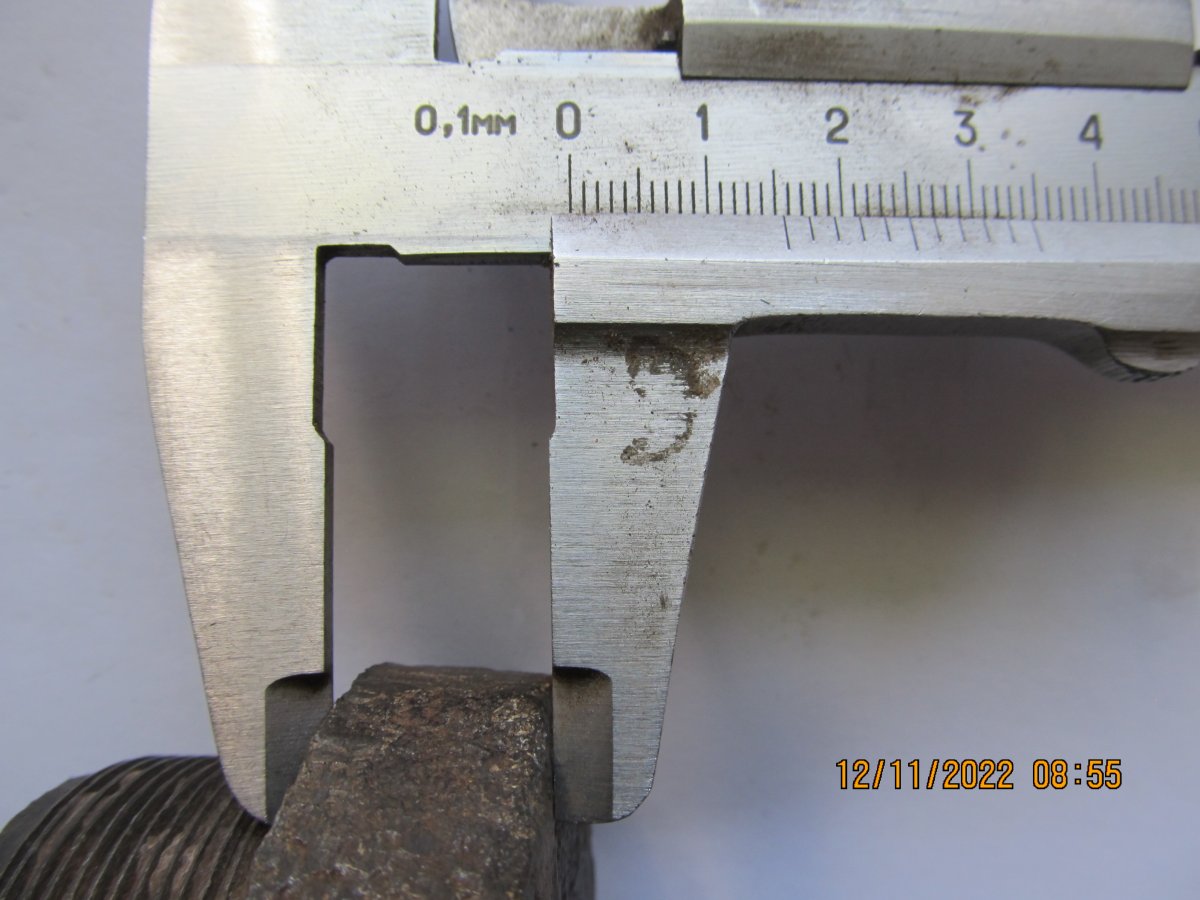

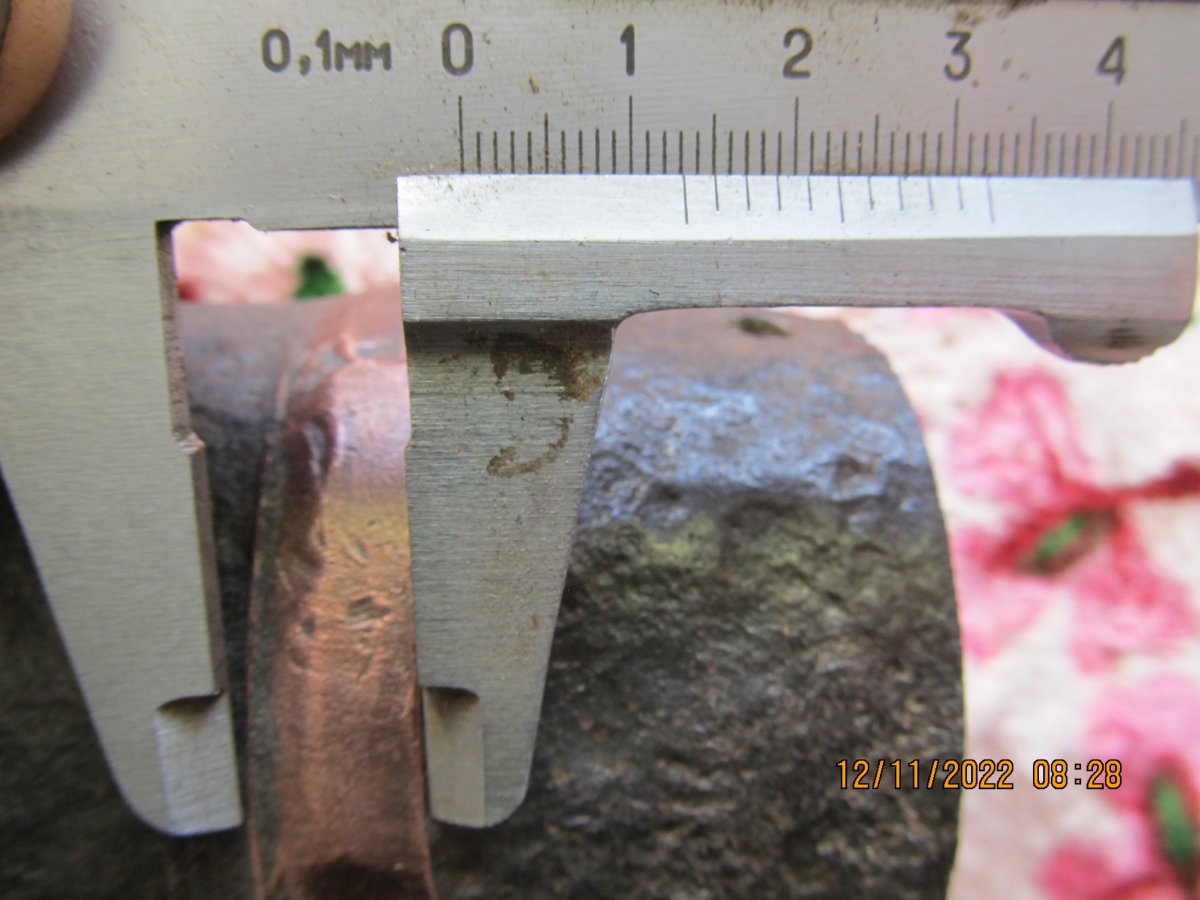

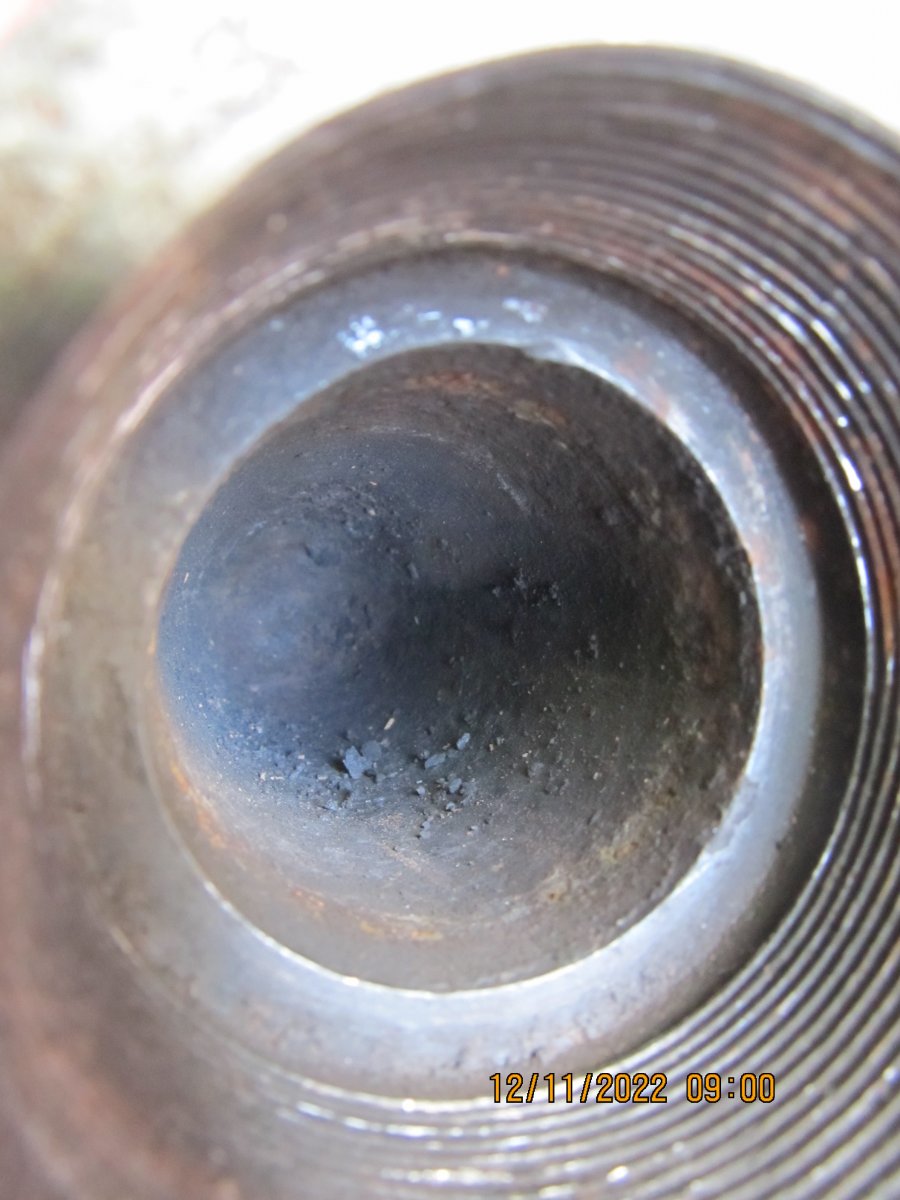

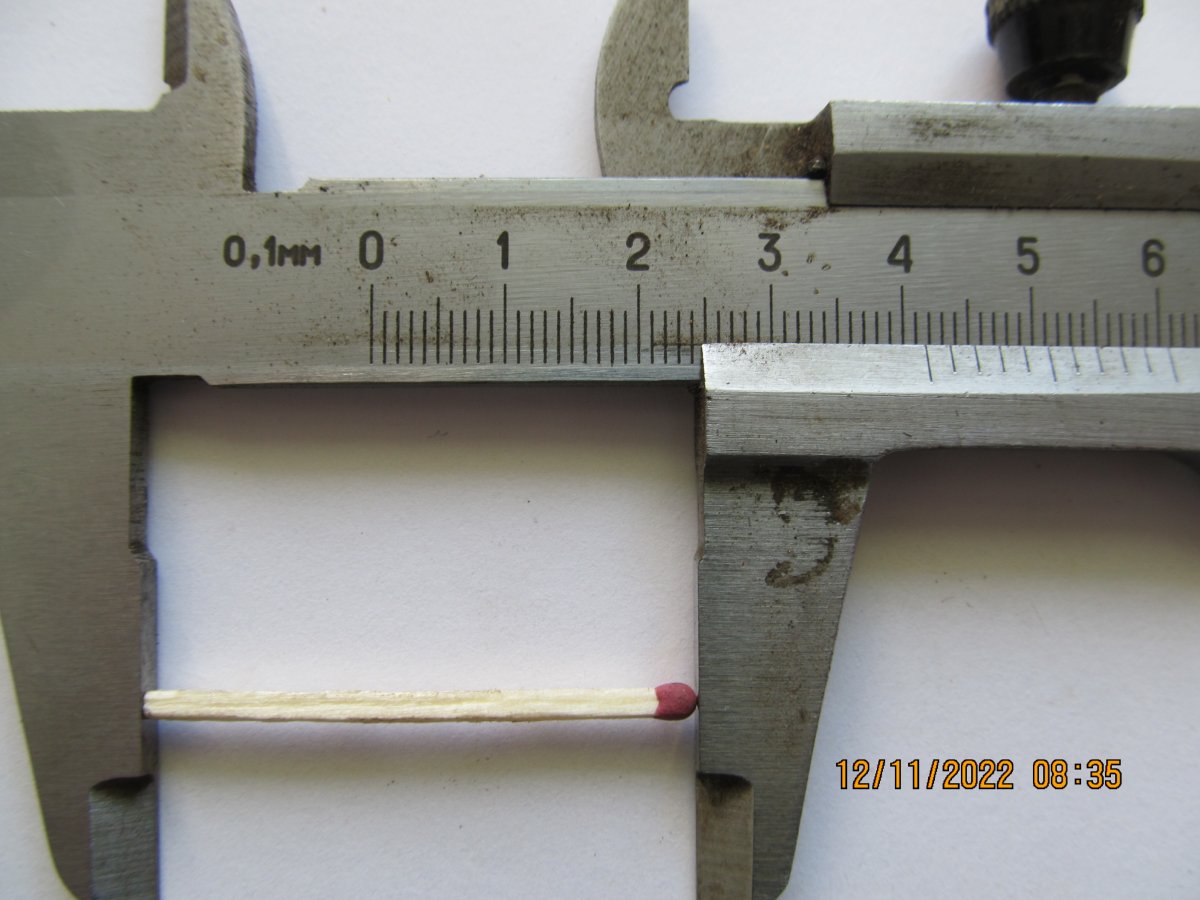

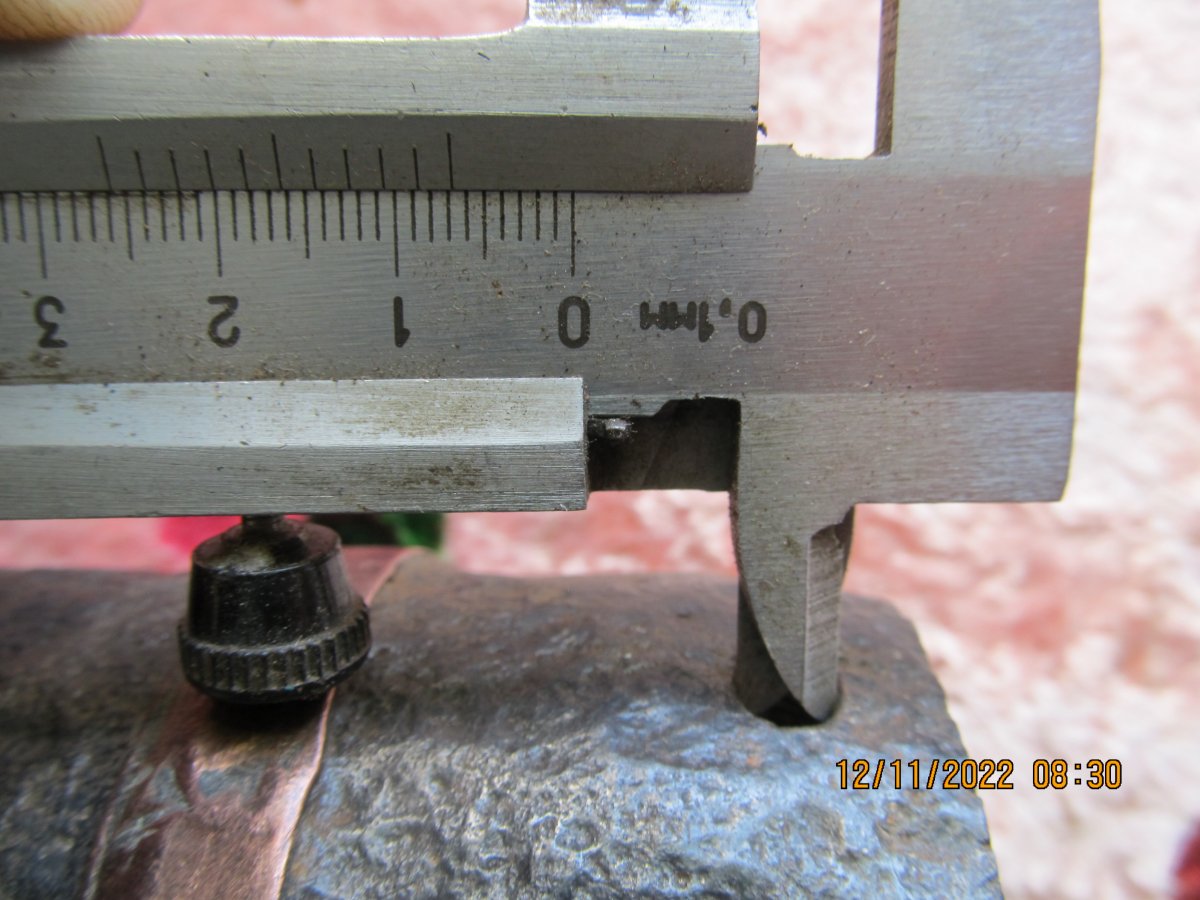

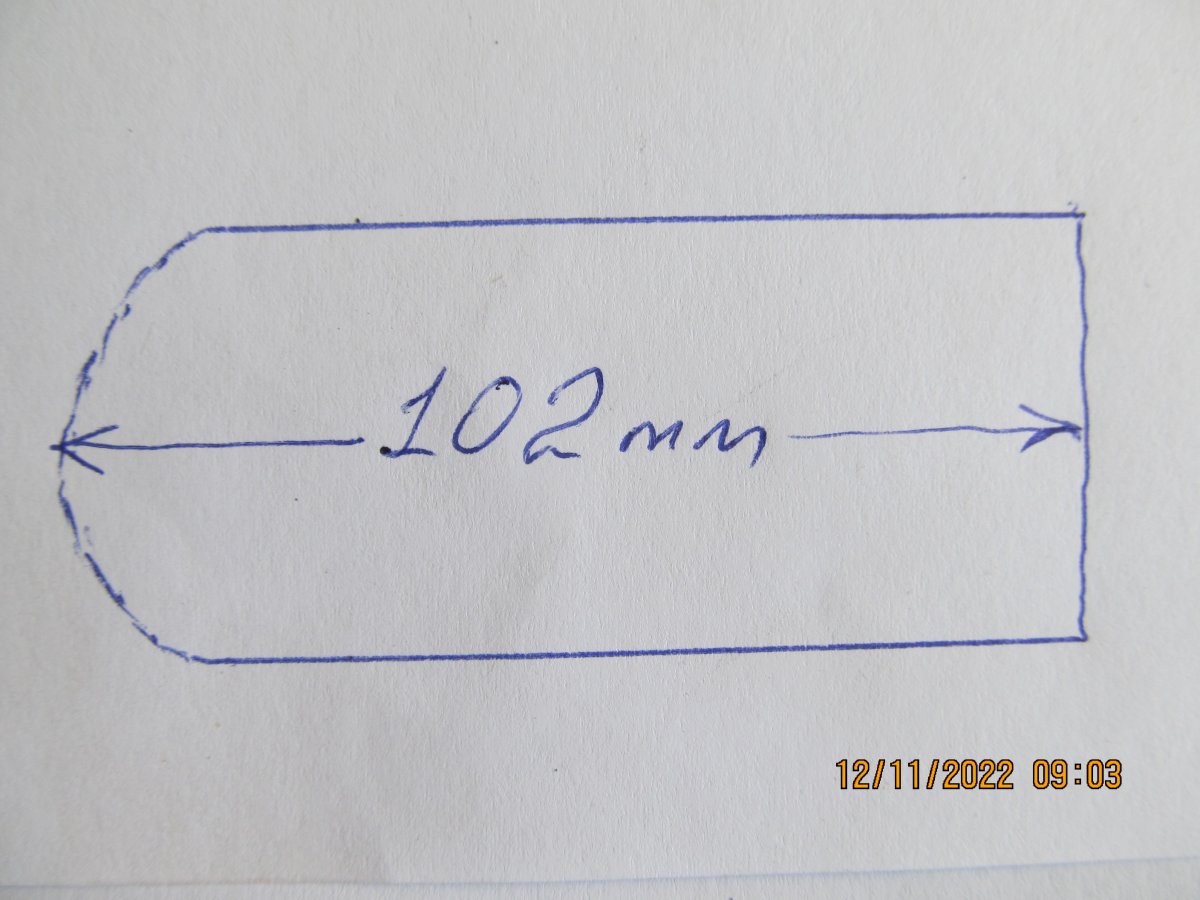

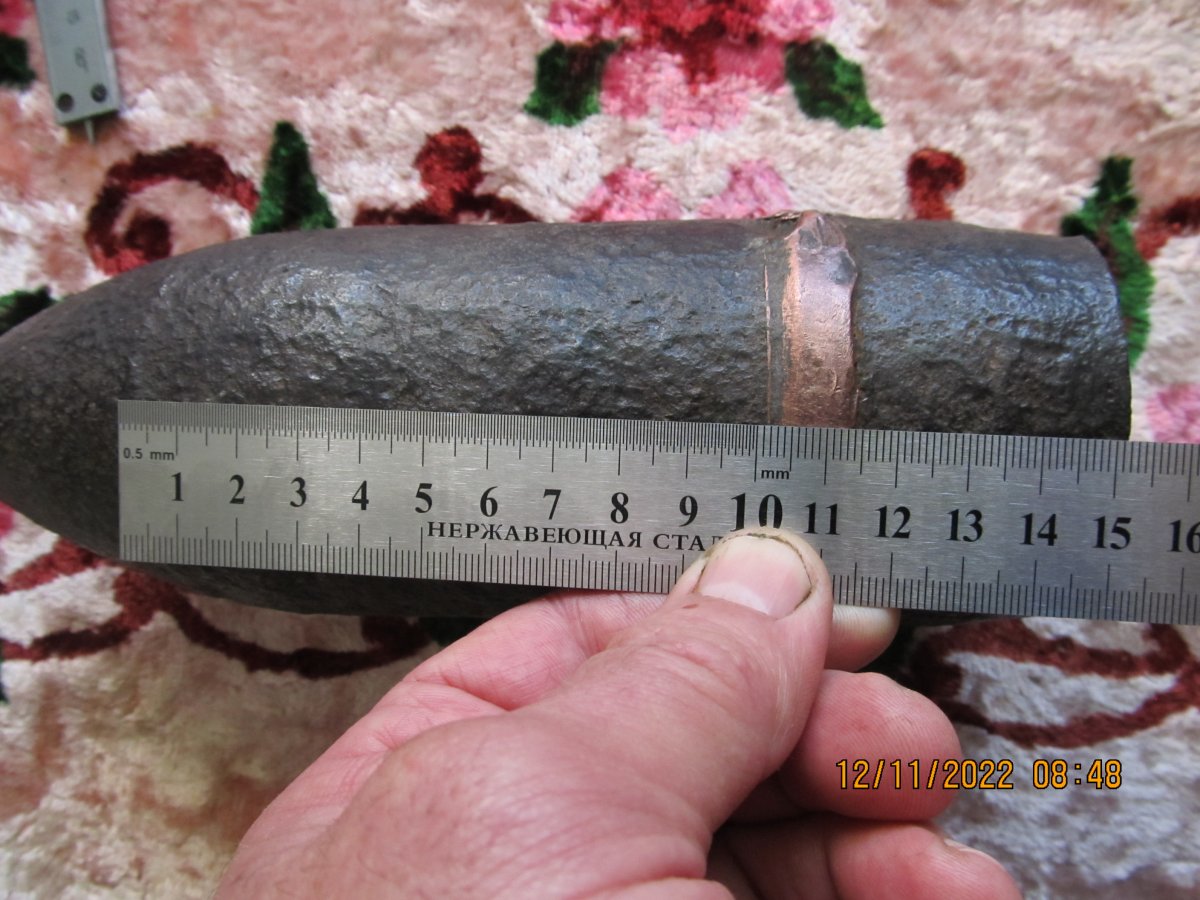

Вітаю джентльменів. Провів заміри, надаю інфу з фото. З Вас - упаковка гарного чорного чаю, без смакових домішок. З кожного! 40 мм

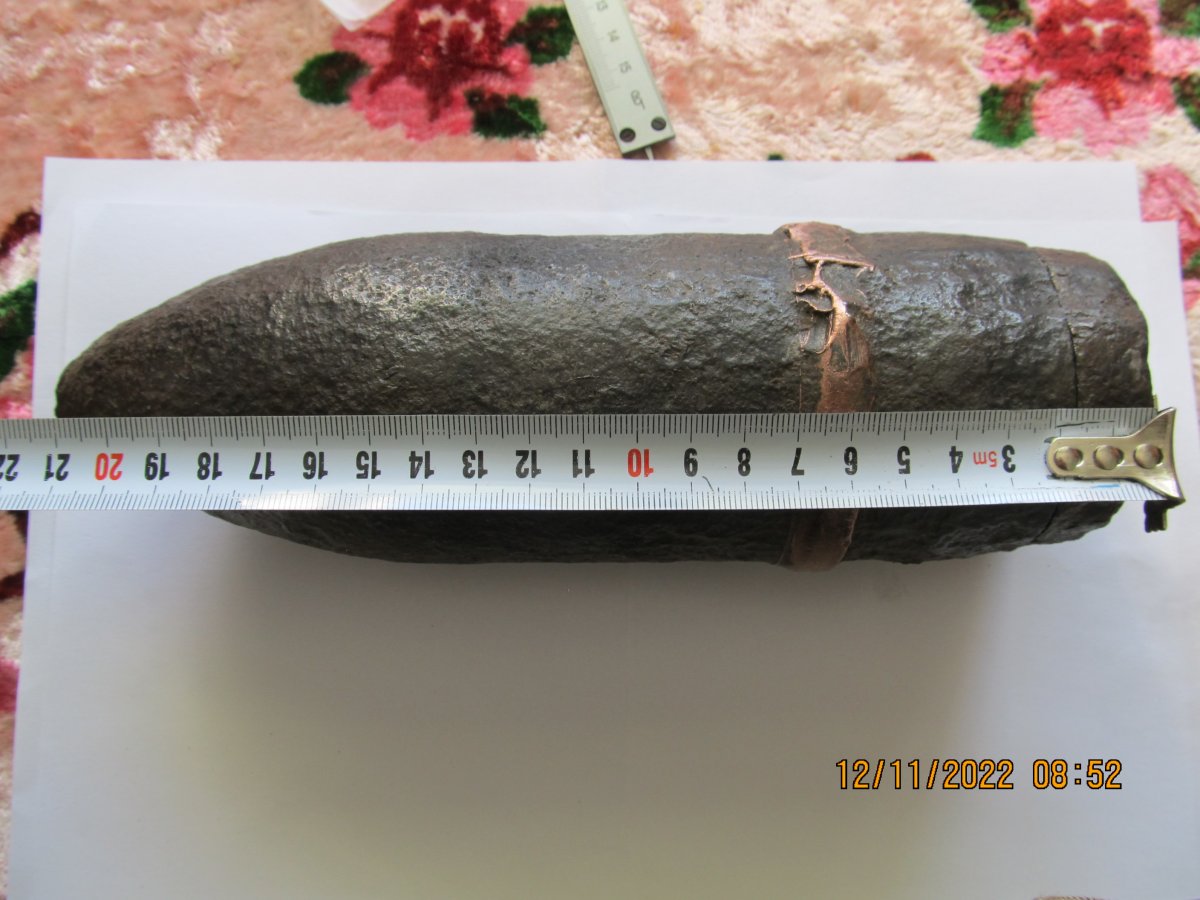

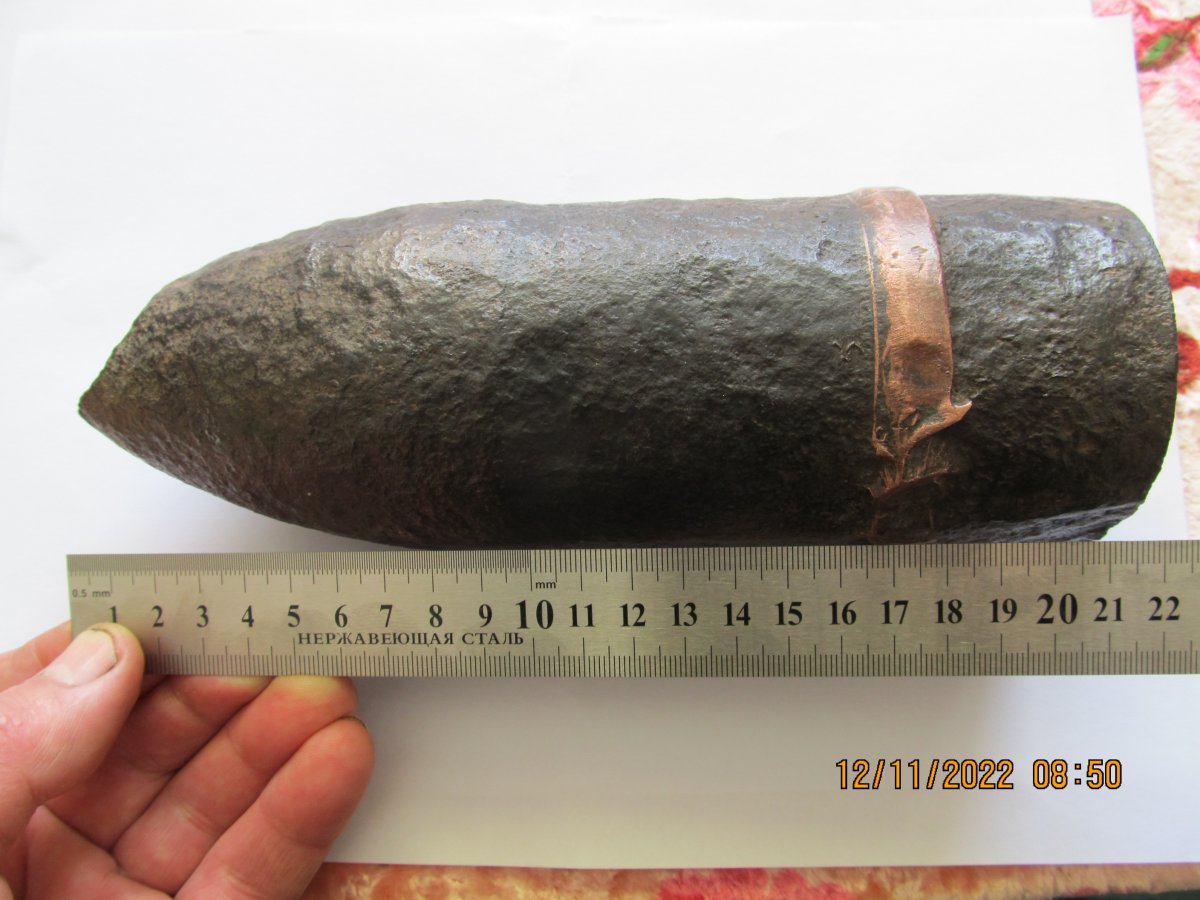

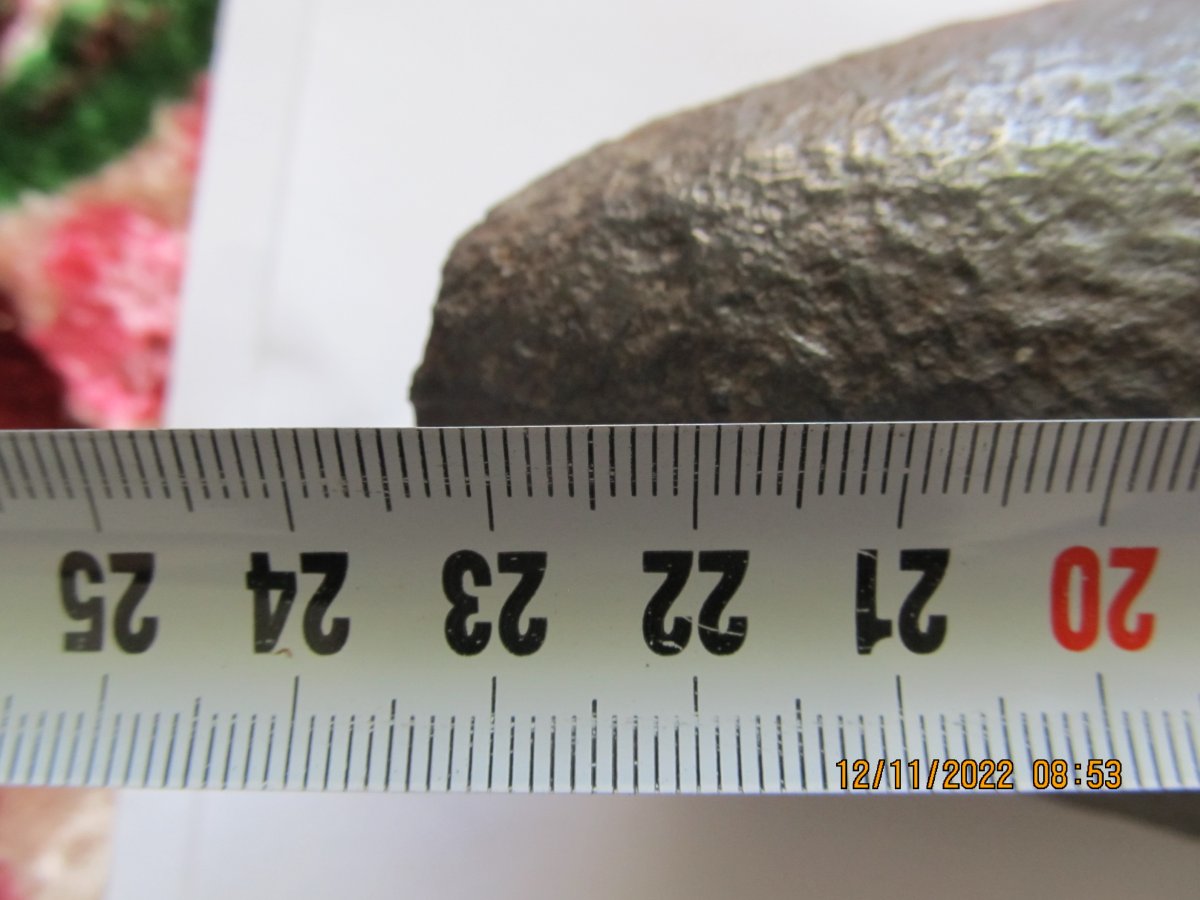

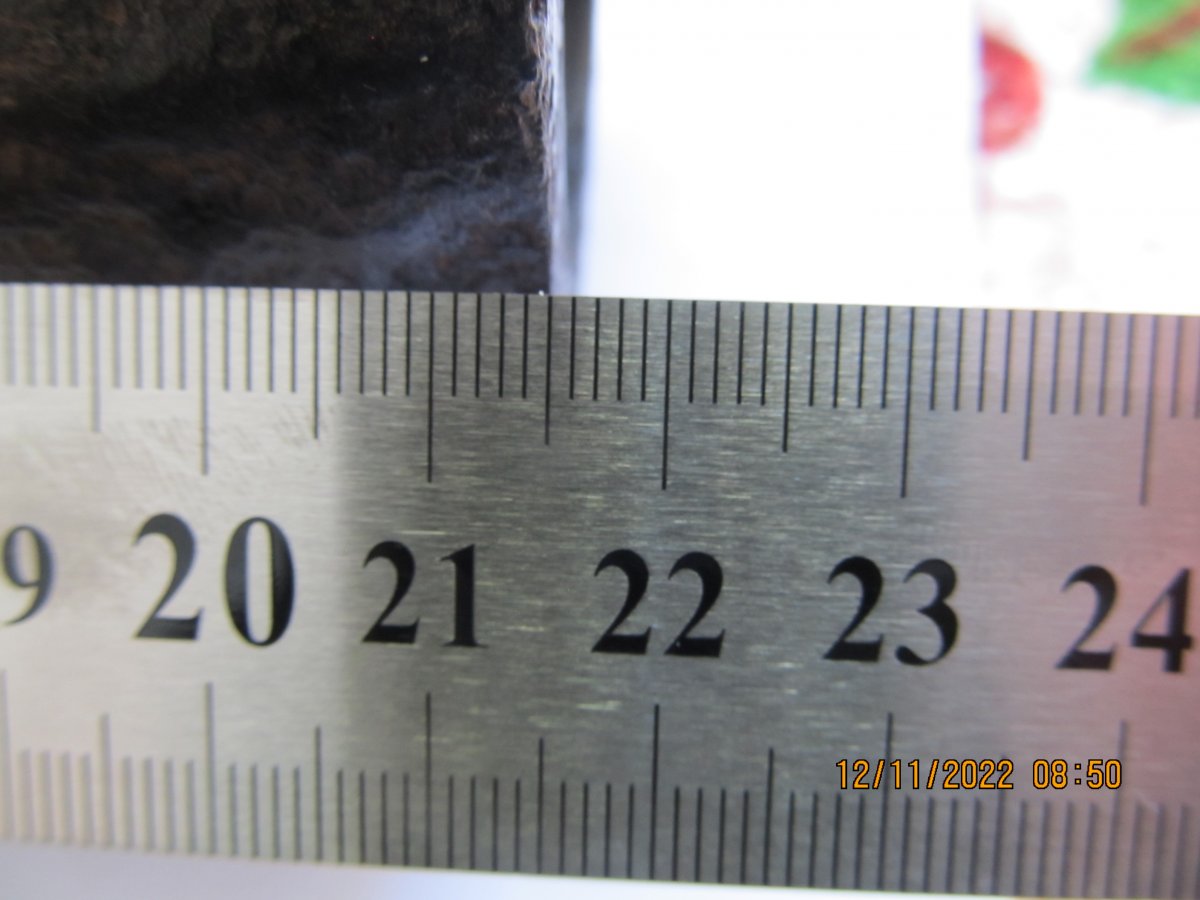

Носова частина снаряда трохи відбита, тому з урахуванням відбитої частини, на глазок вірогідно 240-250 мм - без взривака по фактичній довжині - 215 мм - з взриваком - 235 мм

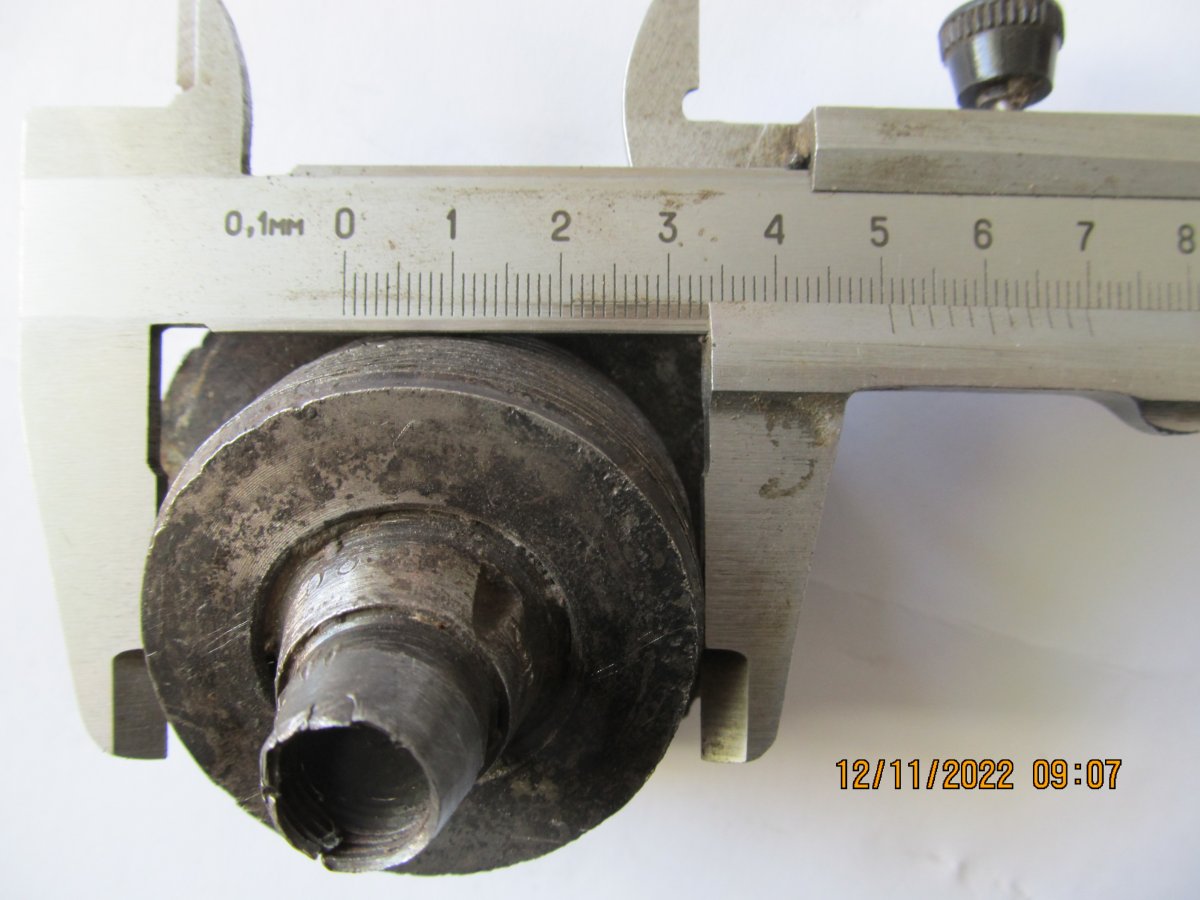

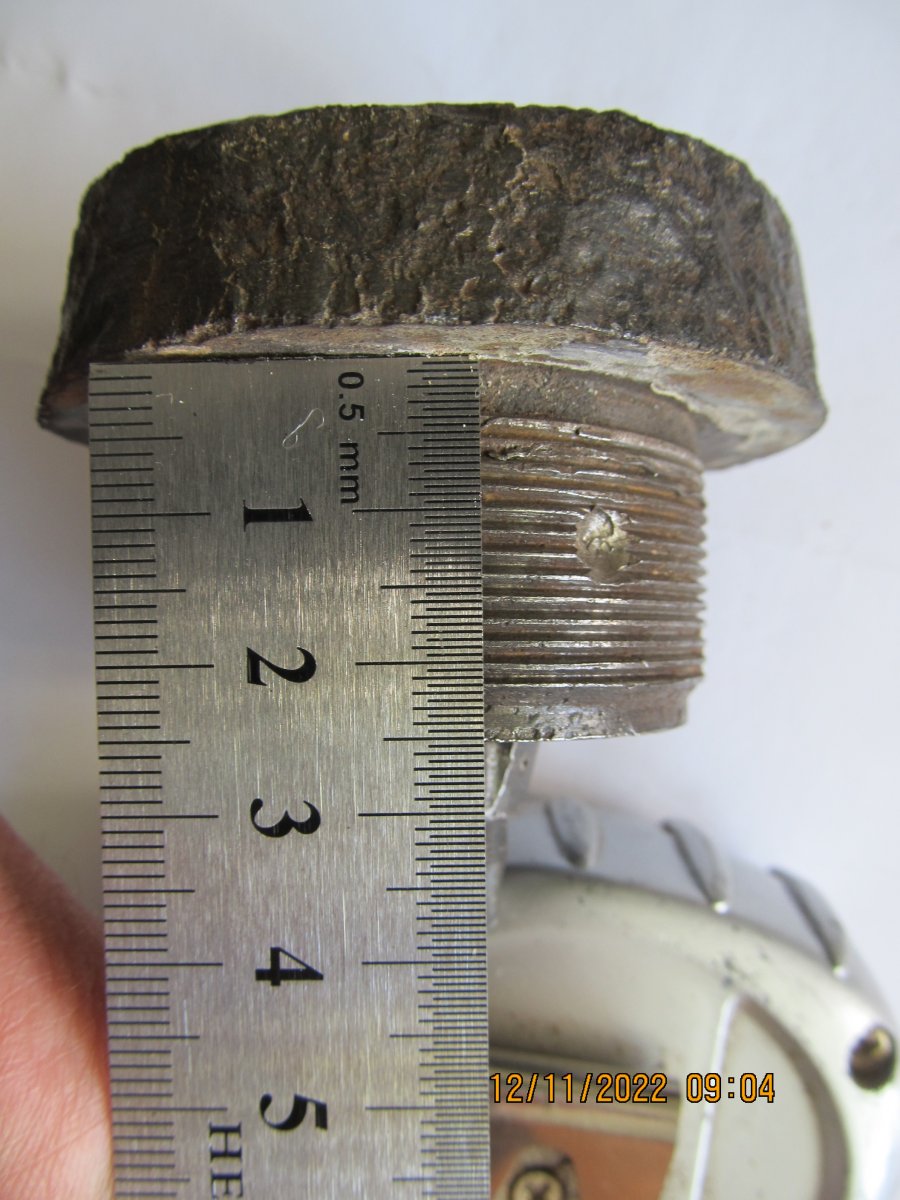

Після деактивації в ямі вогнем, шайбу не знайшли. Але по пам"яті, вона була не товще 1-1,5 мм. Отвір шайби, судячі по діаметру різьби взривака (див. фото) - 50 мм. Ширина - 10 мм

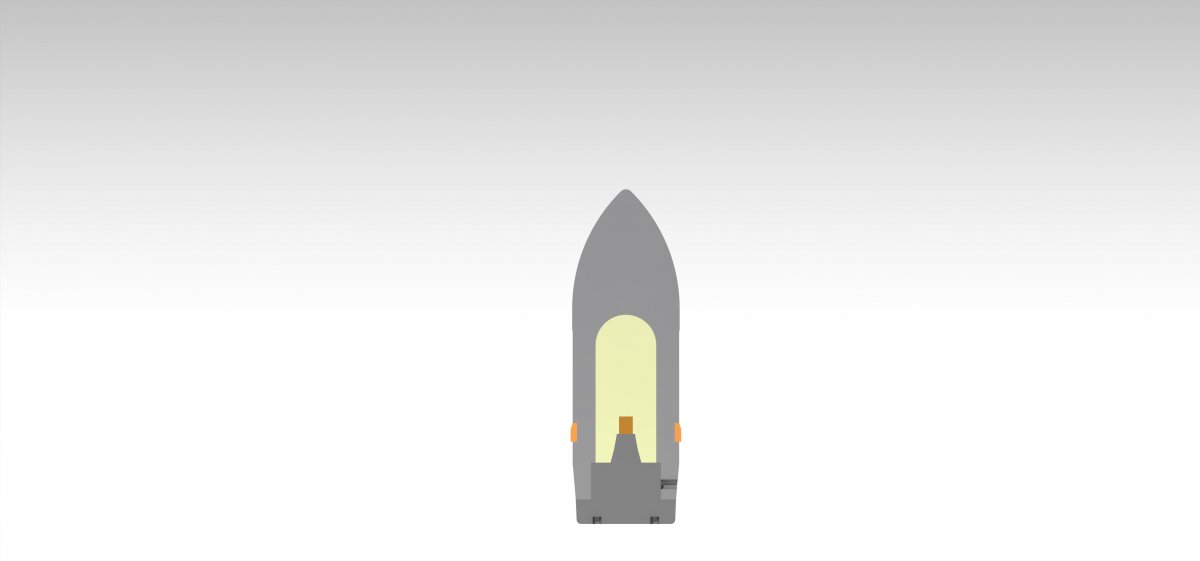

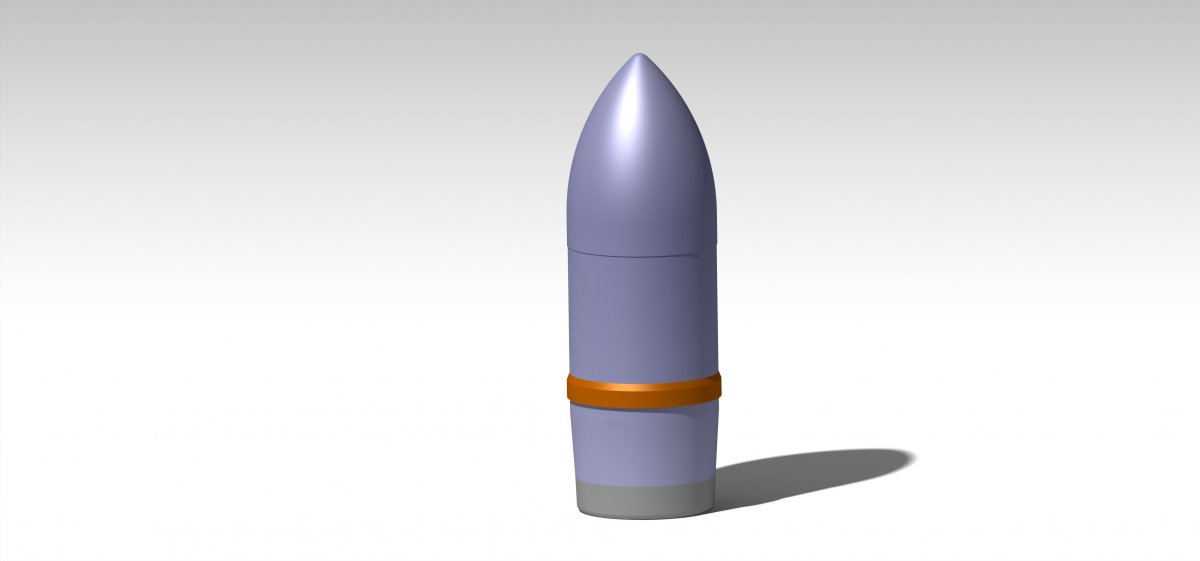

Велике вам спасибі за вашу допомогу! Я очікую, що в моєму особистому повідомленні буде вказана адреса доставки чорного чаю: P Ось 3D-модель відповідно до розмірів. Ми бачимо надзвичайно велику вибухову камеру. Його обсяг становить 127,1 см3. Це відповідає заряду в 210 г тротилу. Це незвично великий заряд ... для порівняння, BR-350A має 150g, і це вже вважається великим зарядом у порівнянні з іншими сучасниками, такими як 7,5 см Pzgr. 39 або інші.... Очевидно, правильна класифікація для такого снаряда-напівбронебійний, щось середнє між БР і ОФ.
