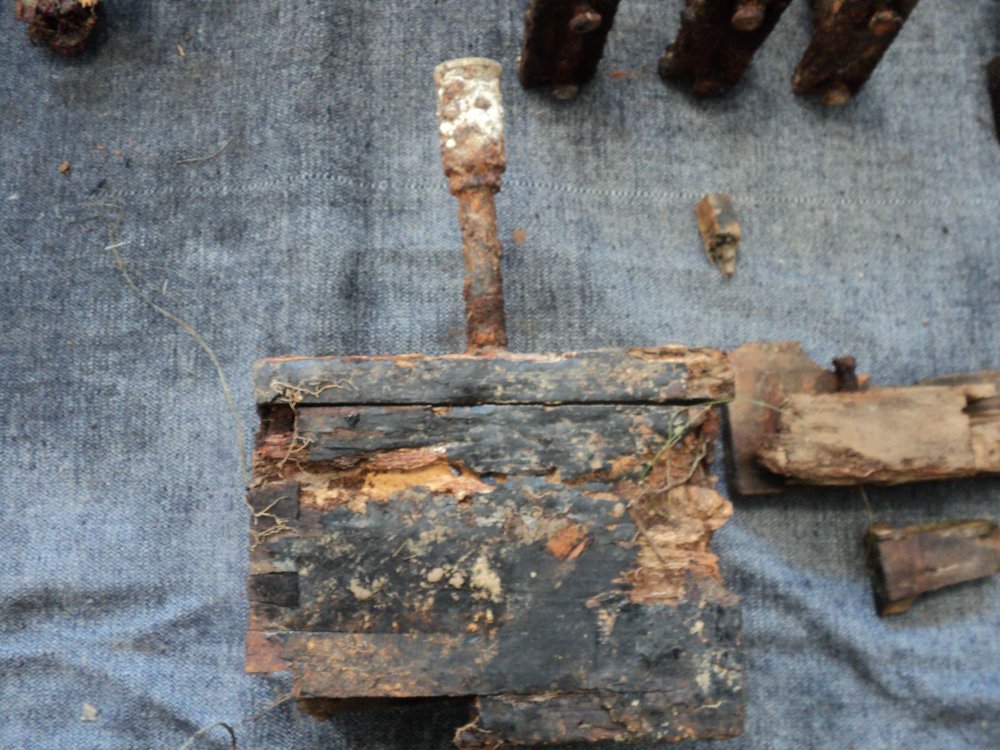

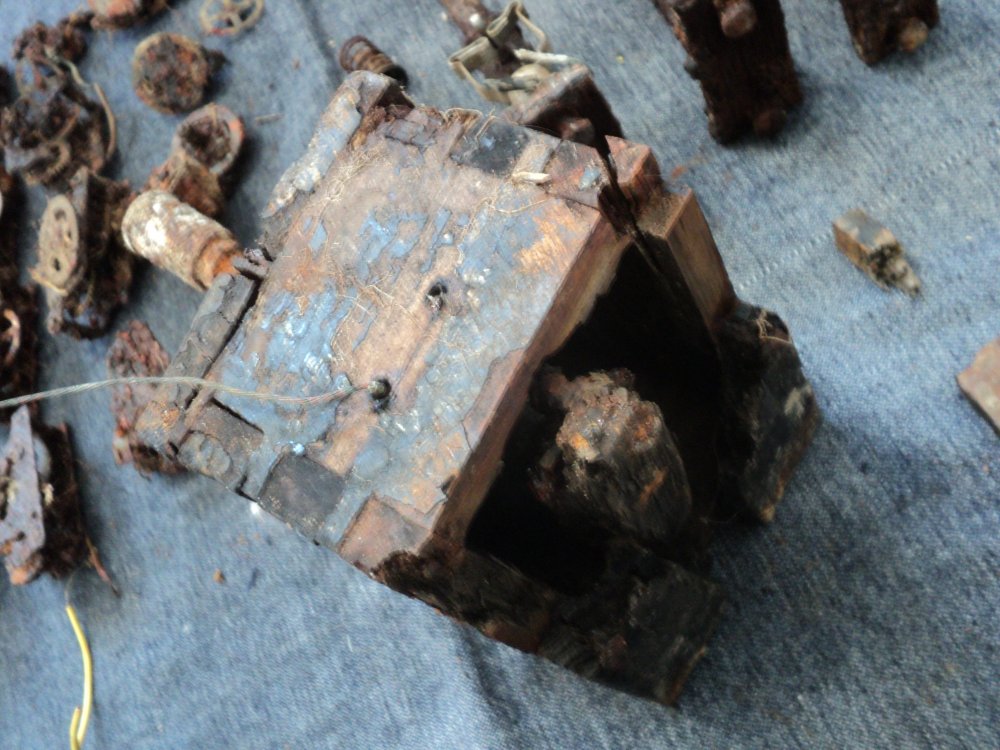

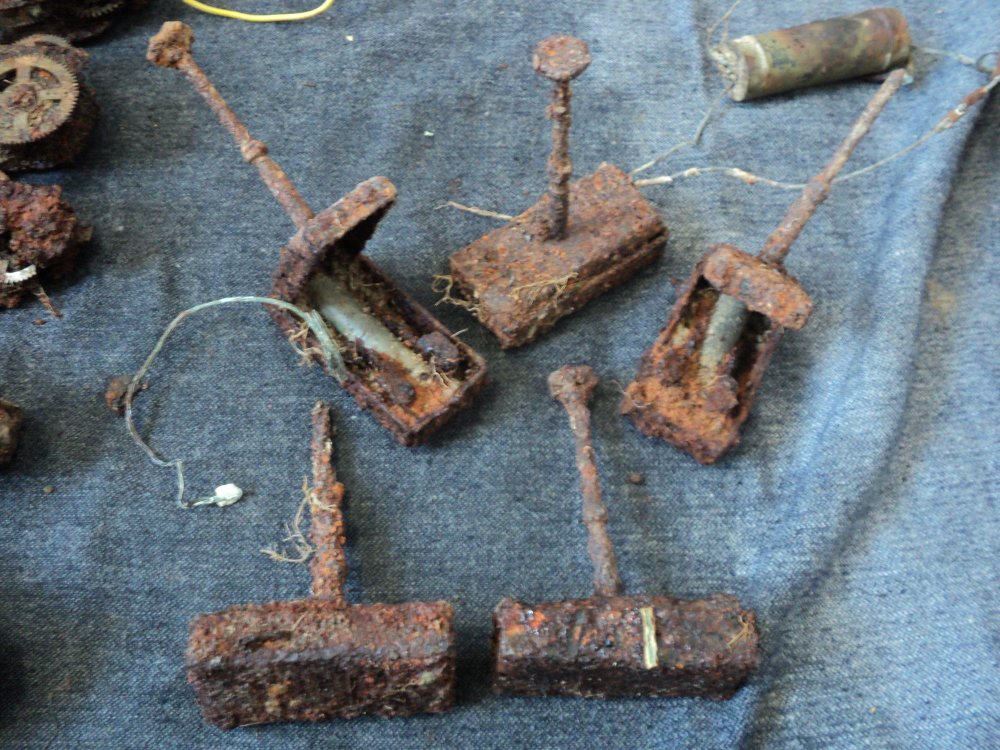

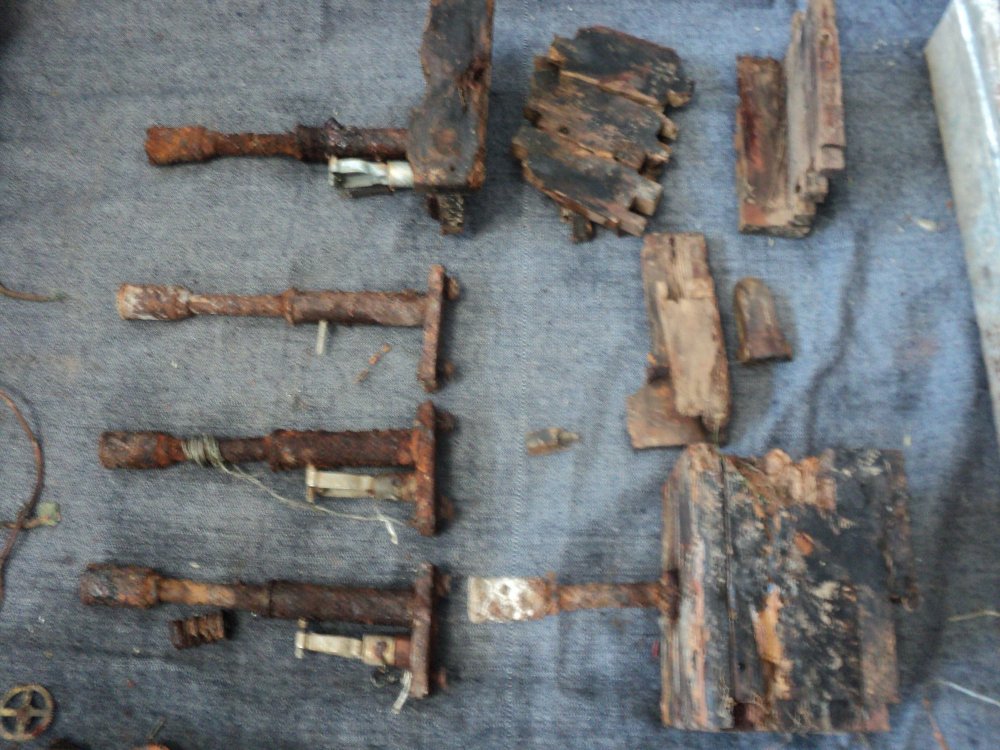

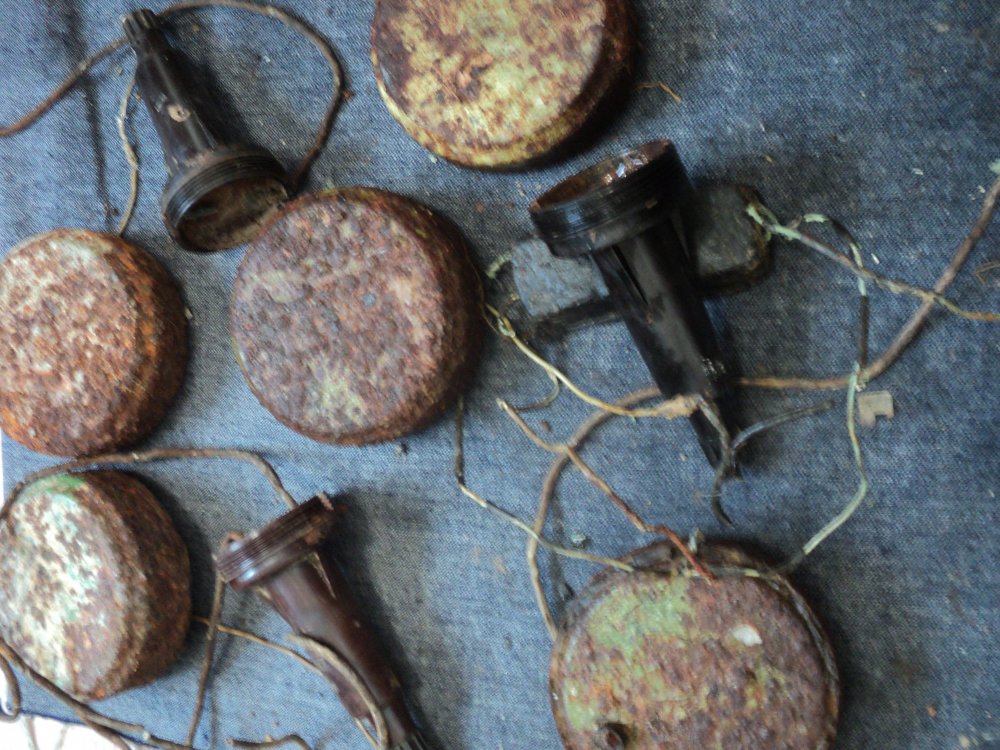

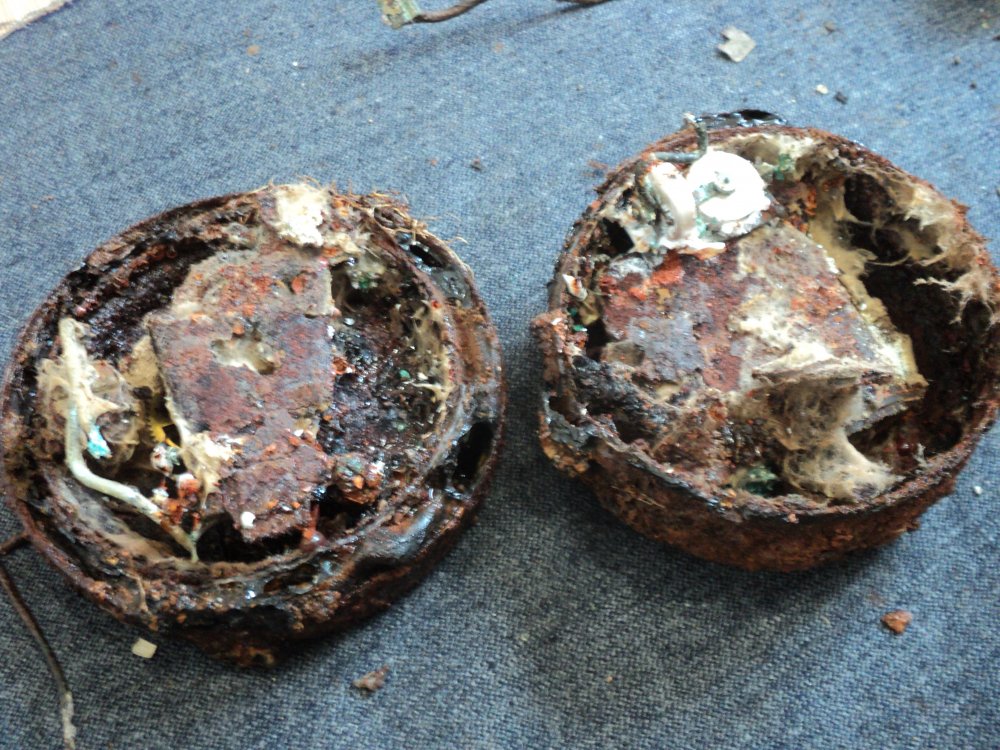

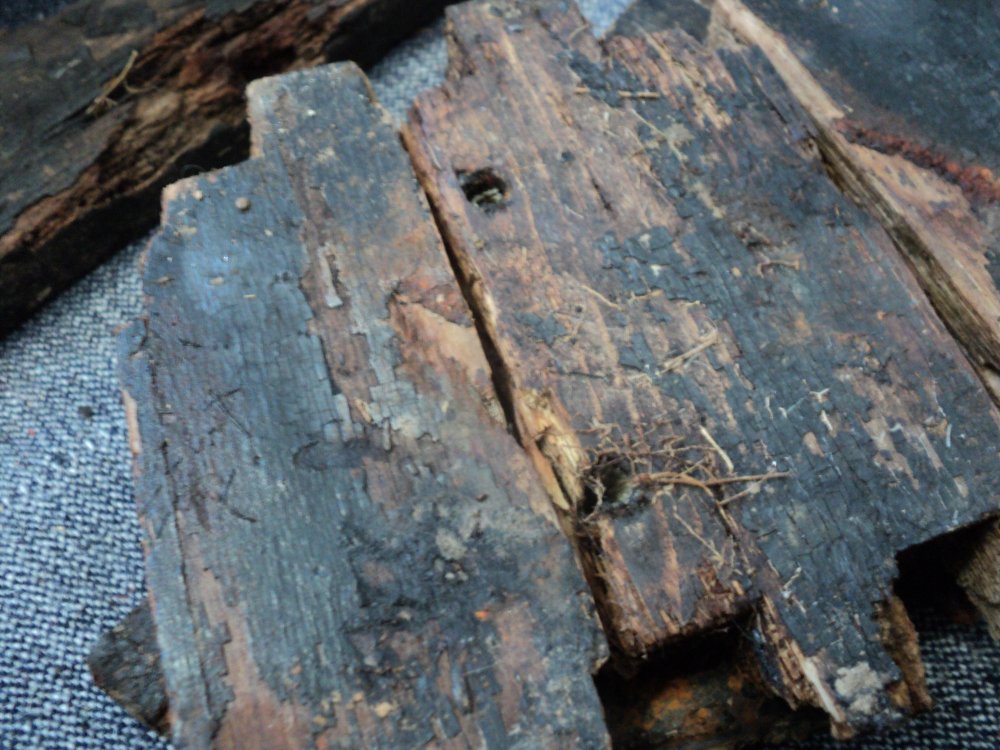

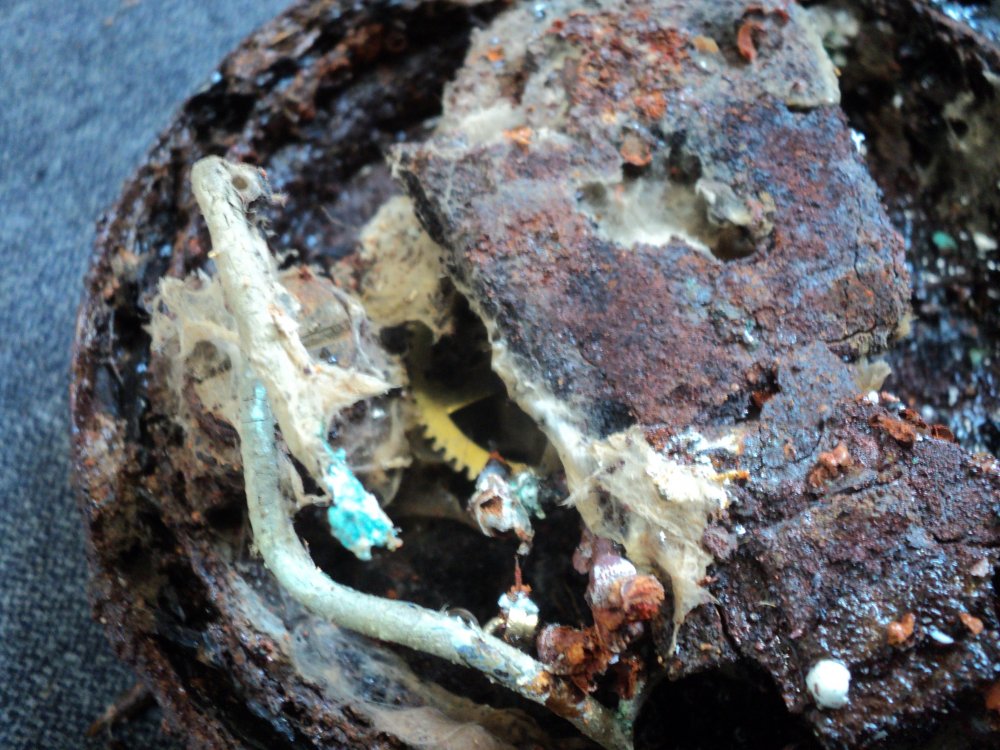

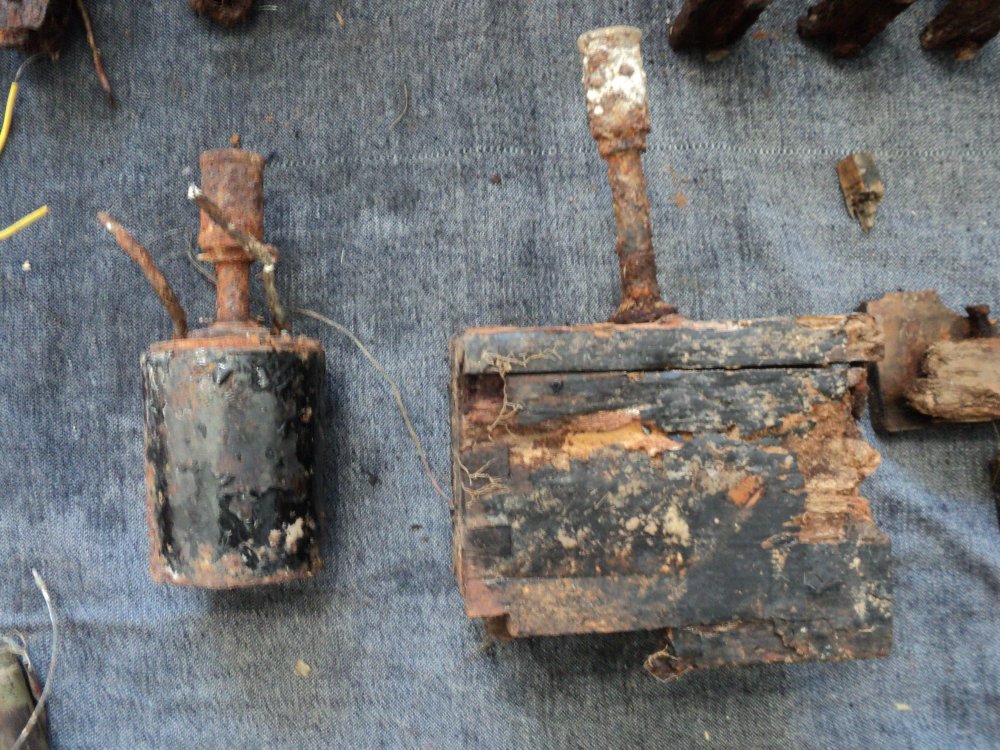

П-ХII в металическом корпусе(диаметр 65, высота 90, со штоком 160мм) П-ХII в деревянном корпусе(д145,ш105, высота 115, шо штоком 230)

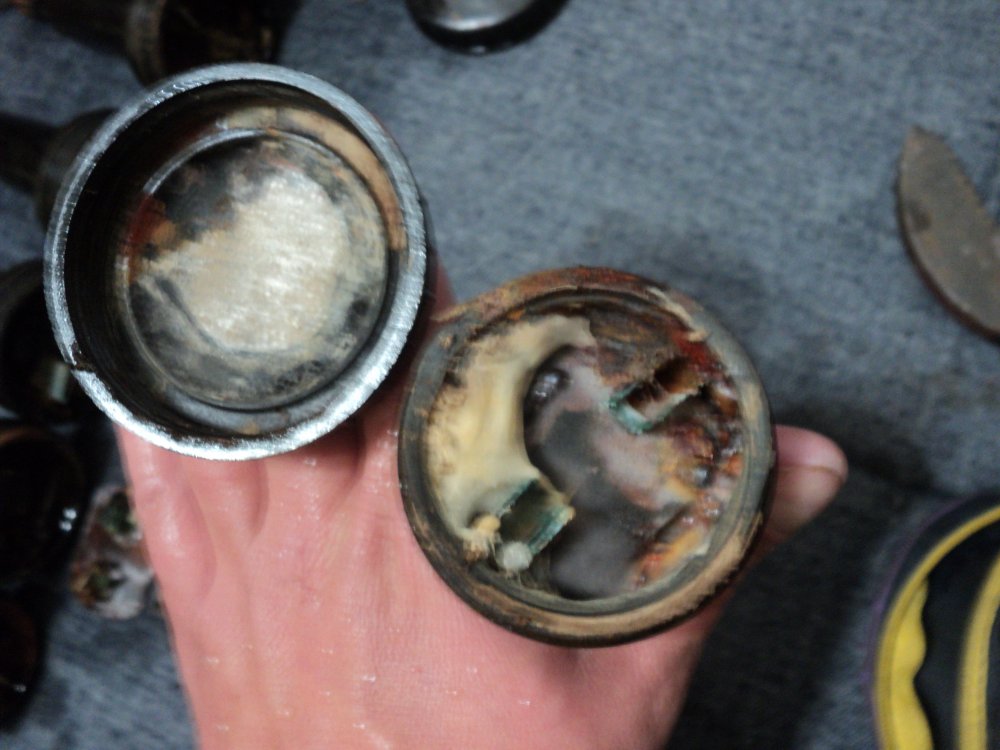

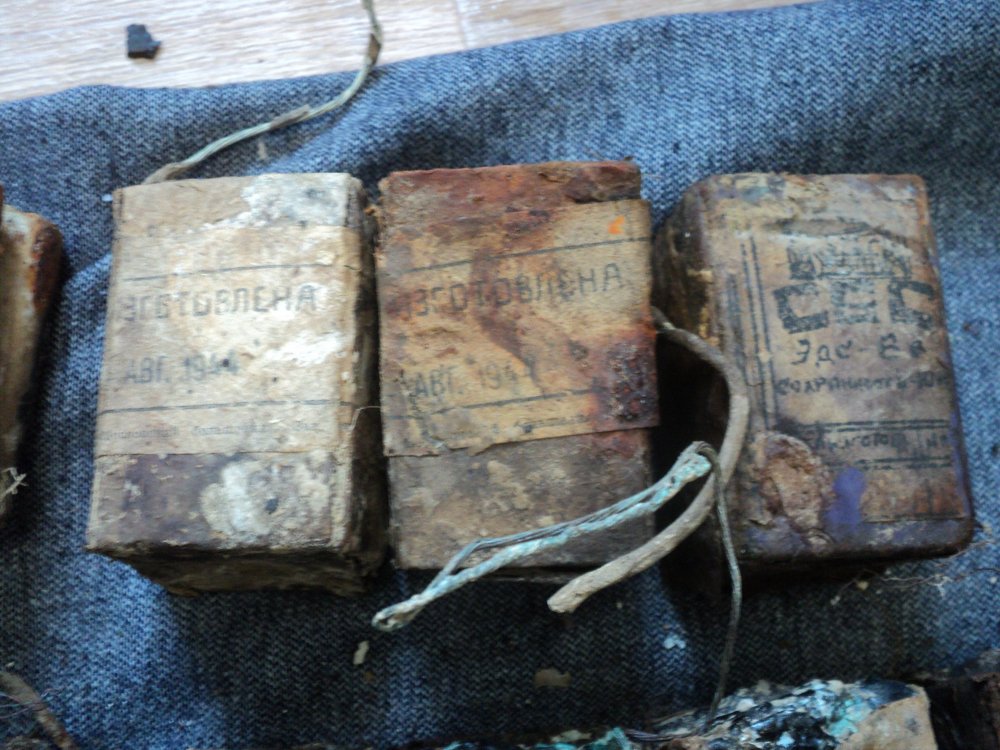

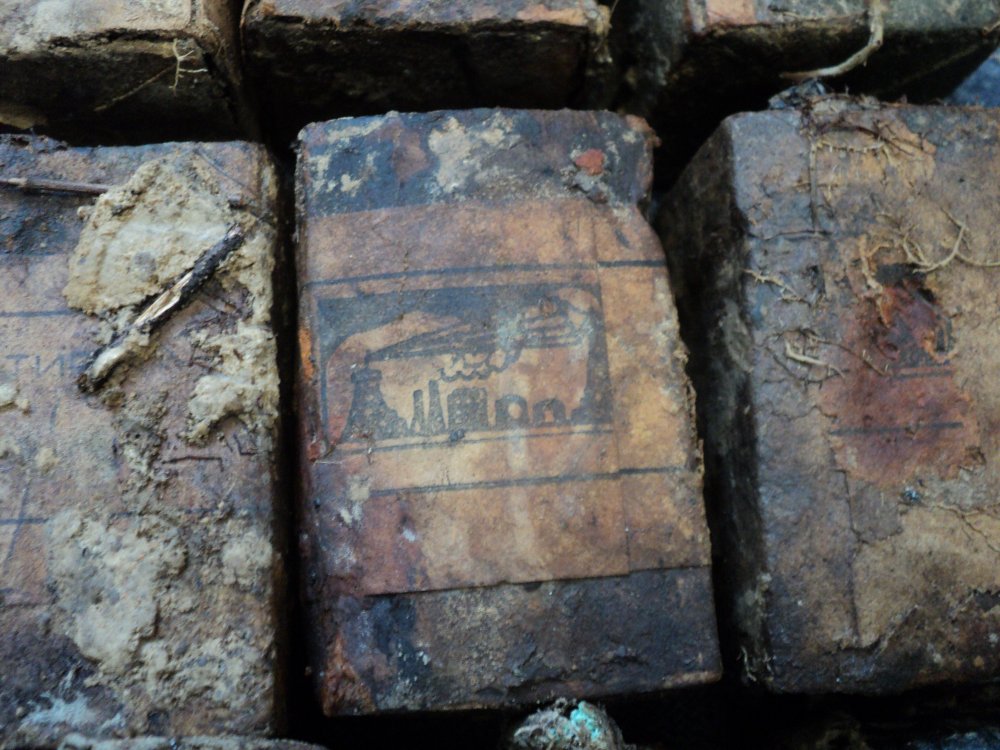

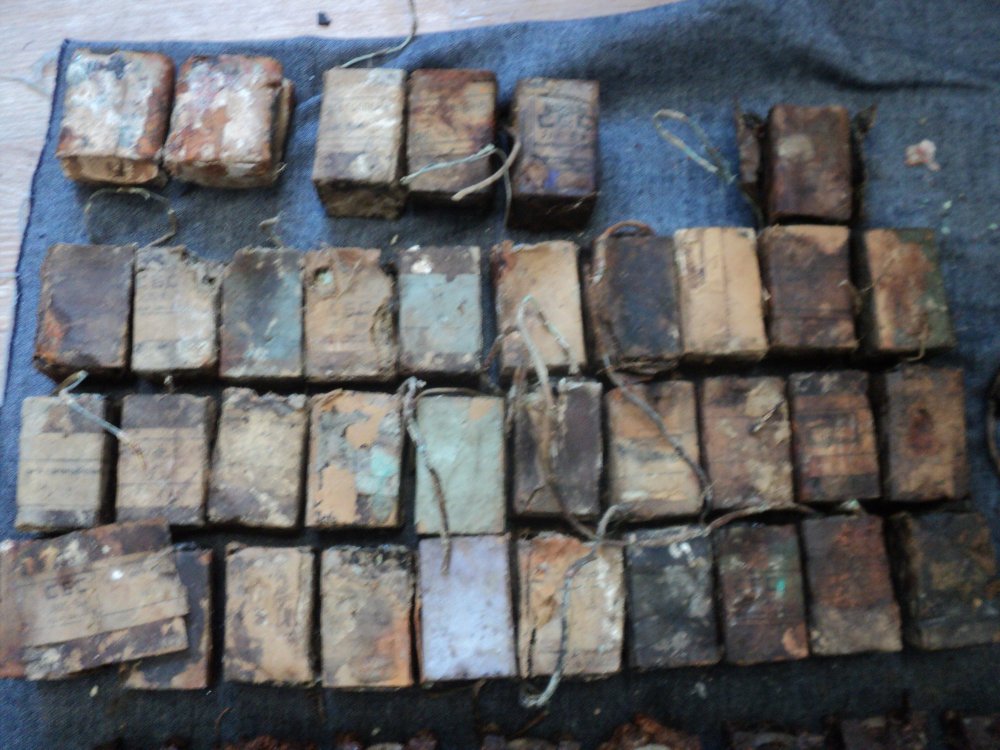

6- вольтовая батарейка СБС. Наклейки отпечатаны на типографии города Москвы. Дата изготовления - август 1944. Срок хранения - 6 месяцев.. интересно, чё за завод намалёван на батарейке?

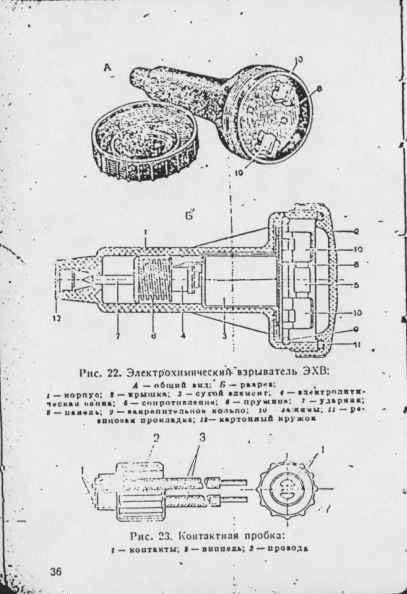

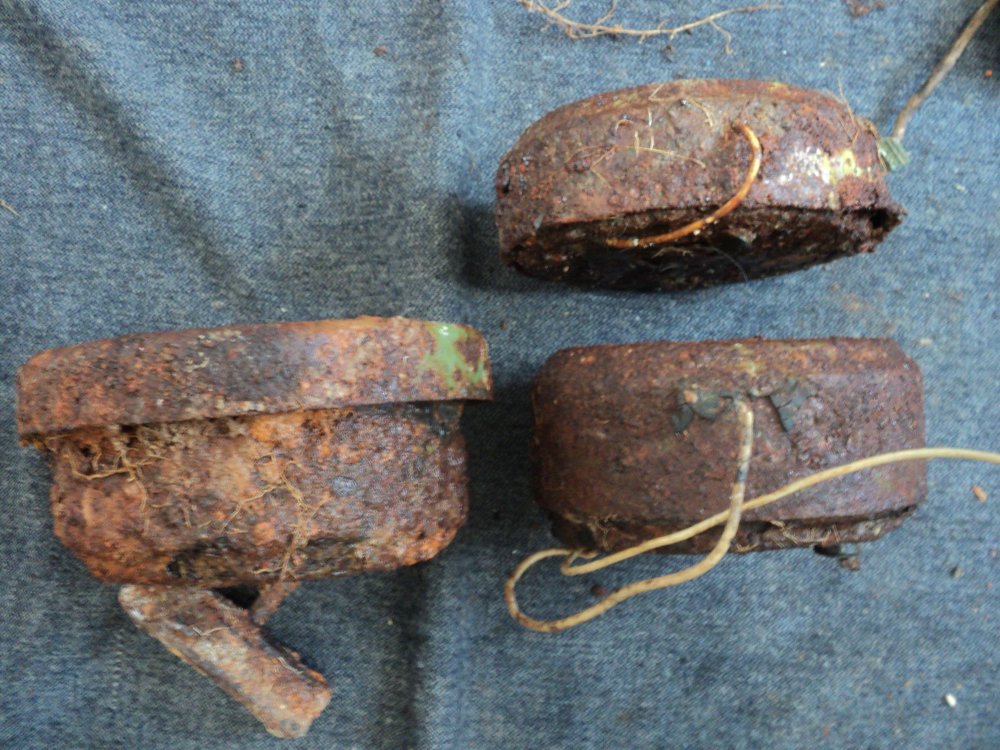

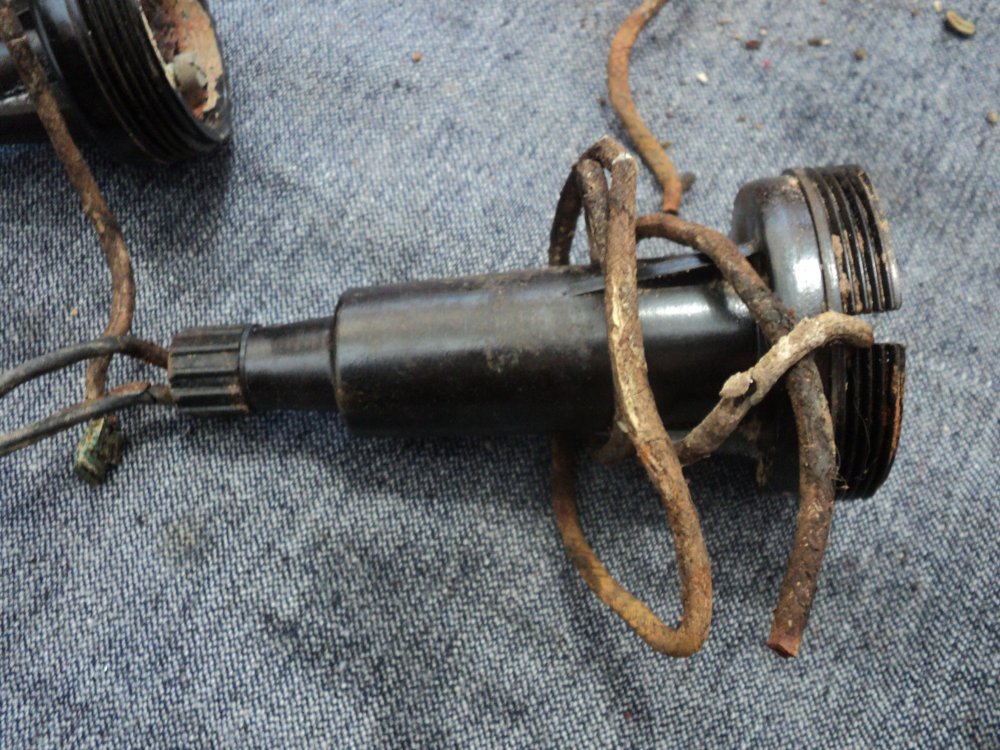

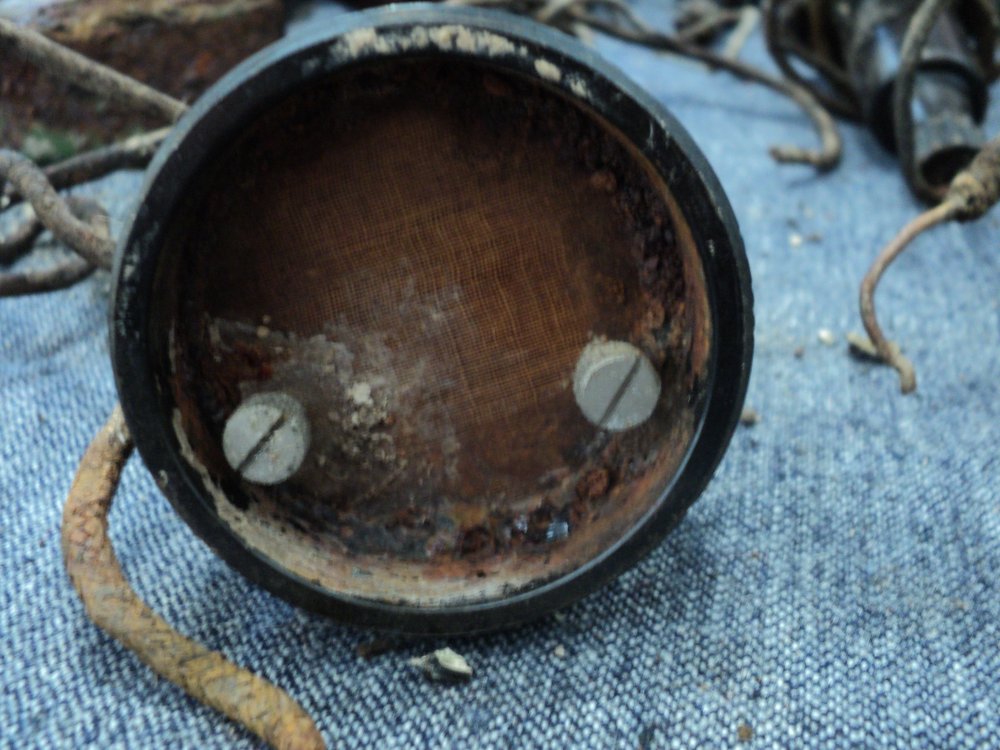

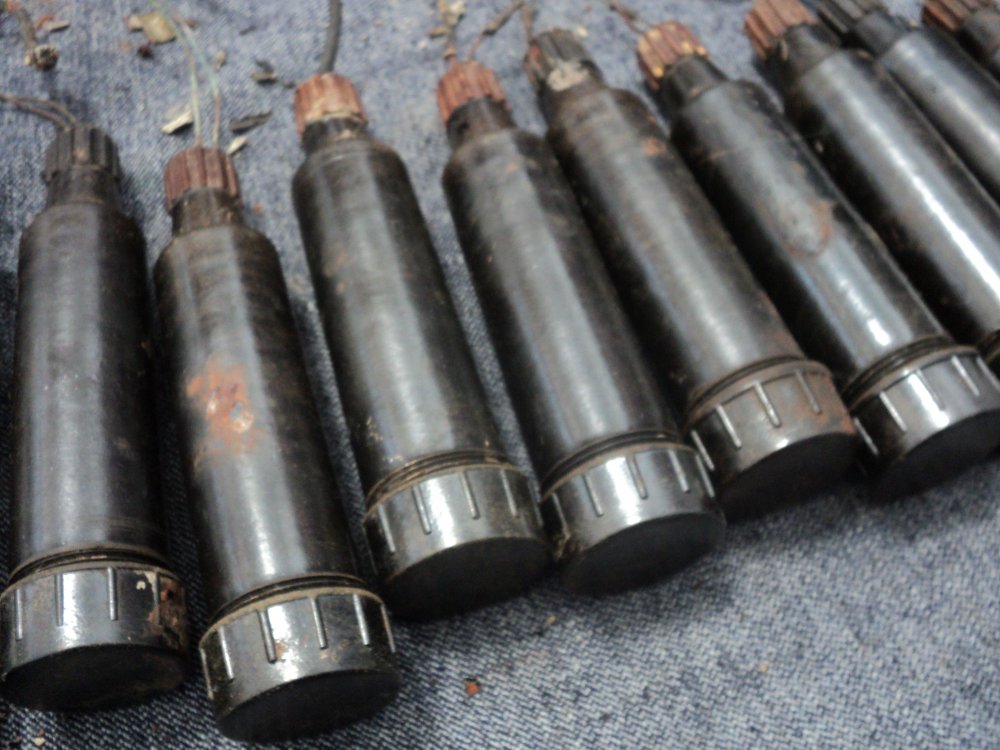

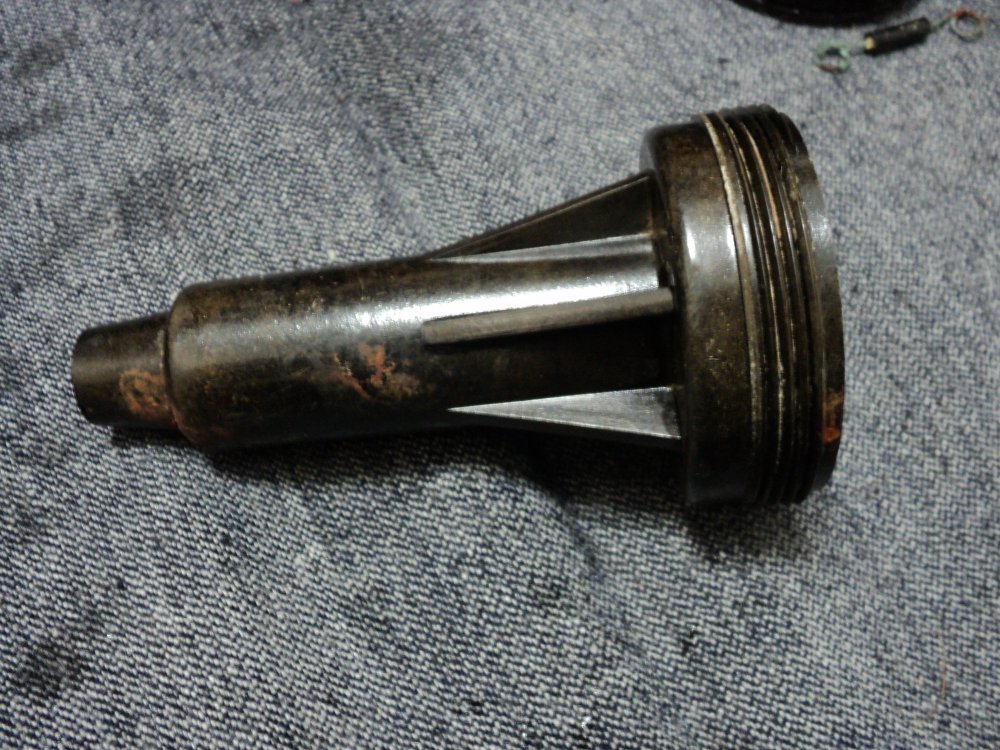

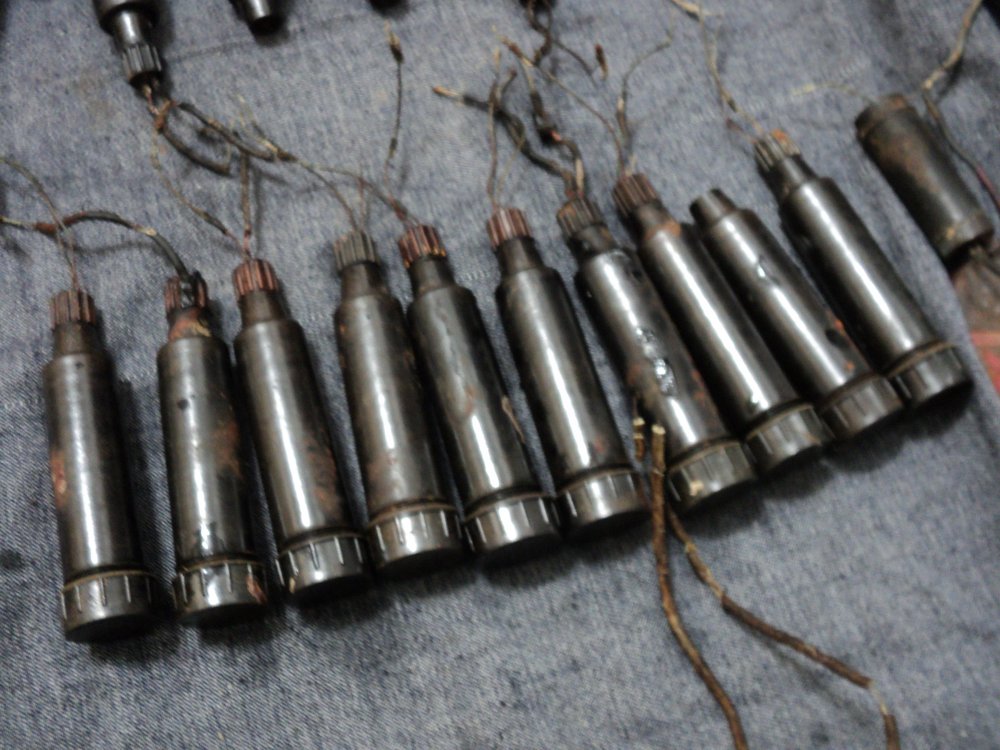

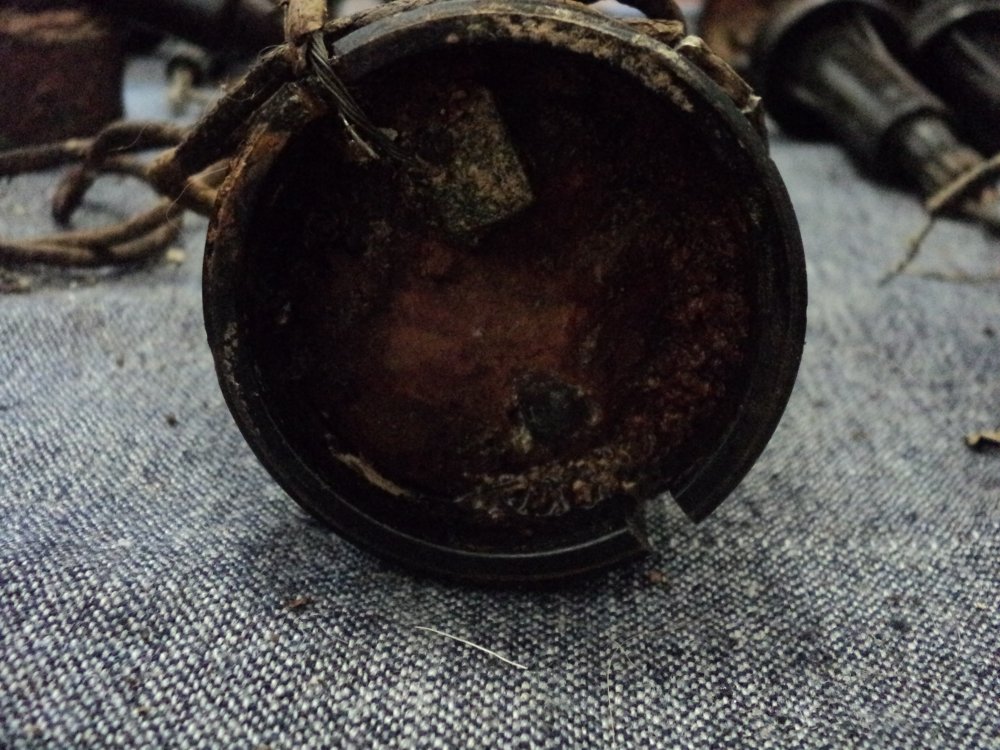

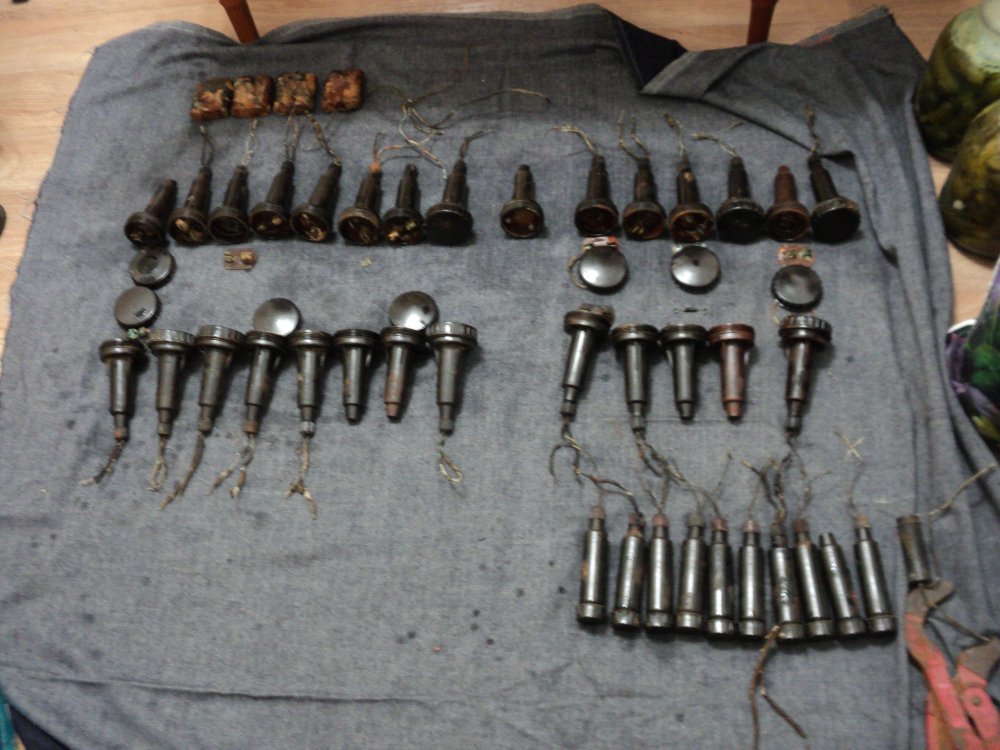

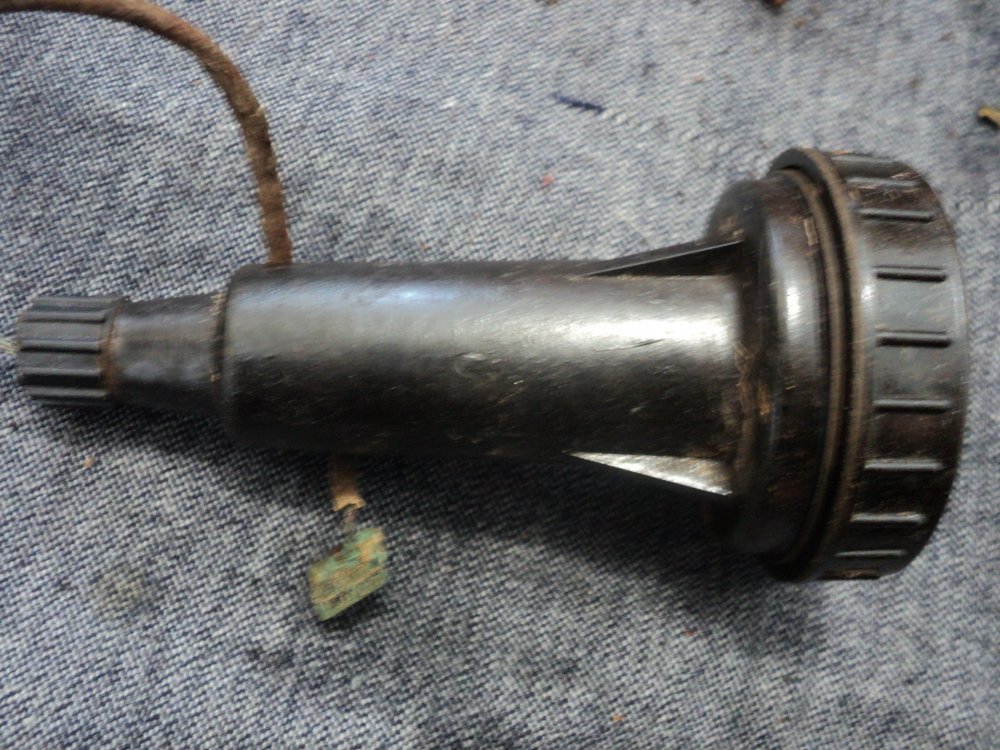

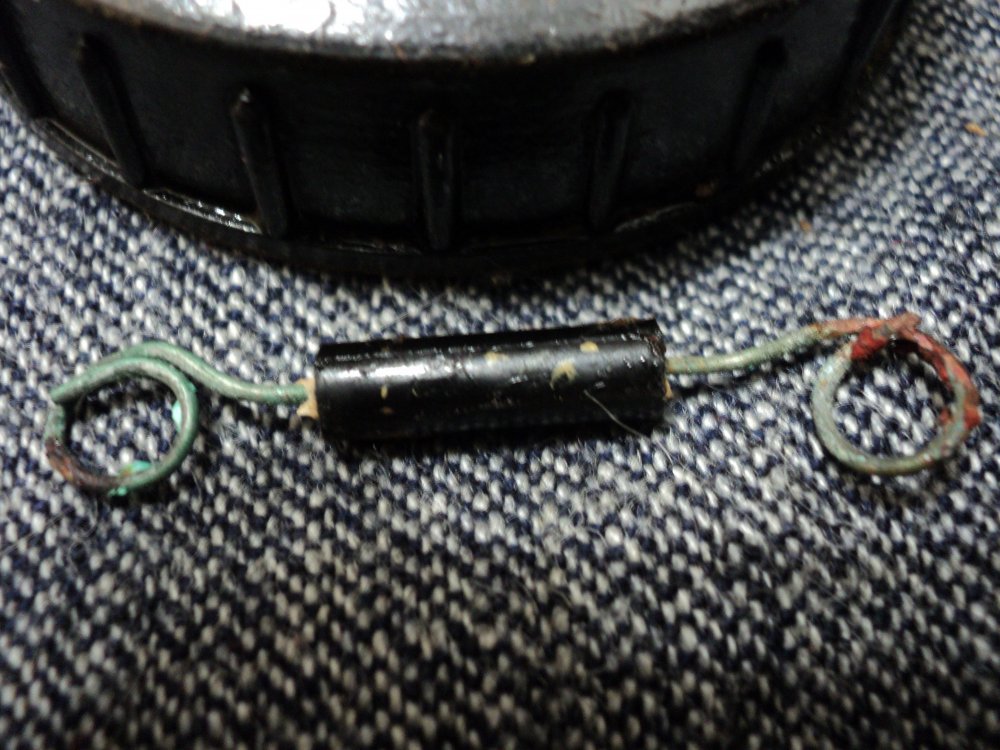

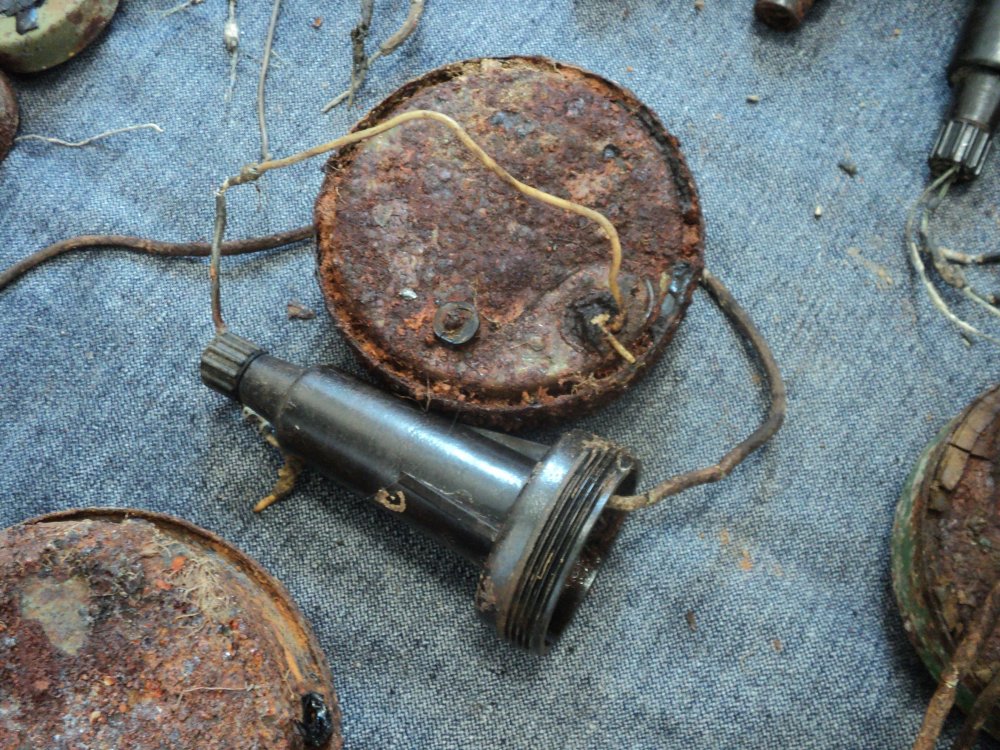

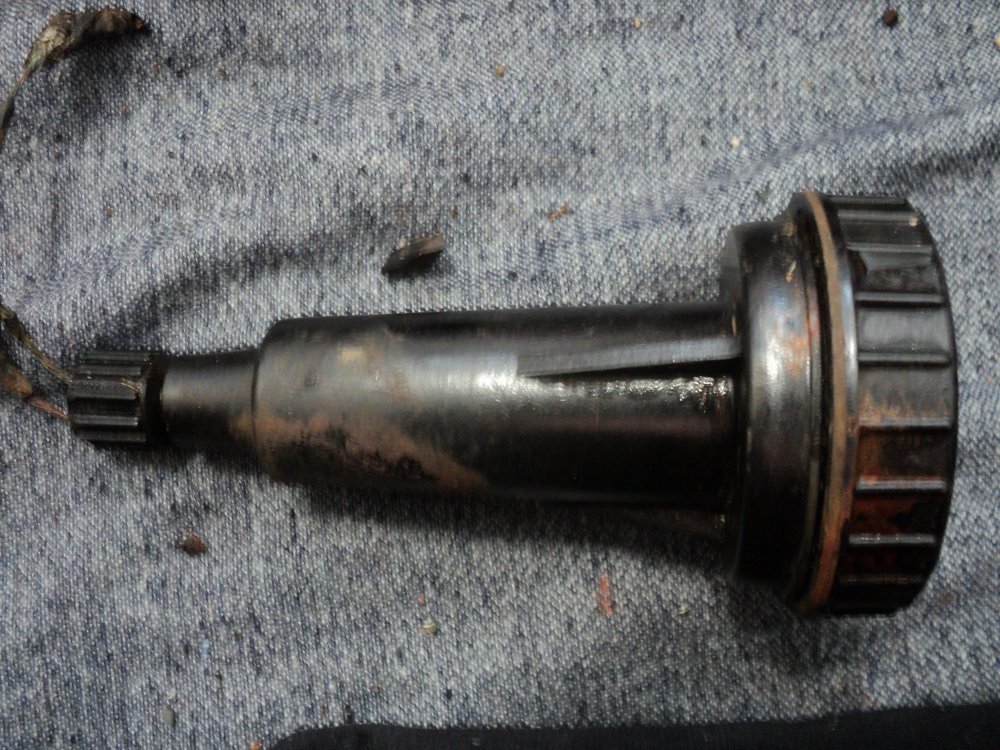

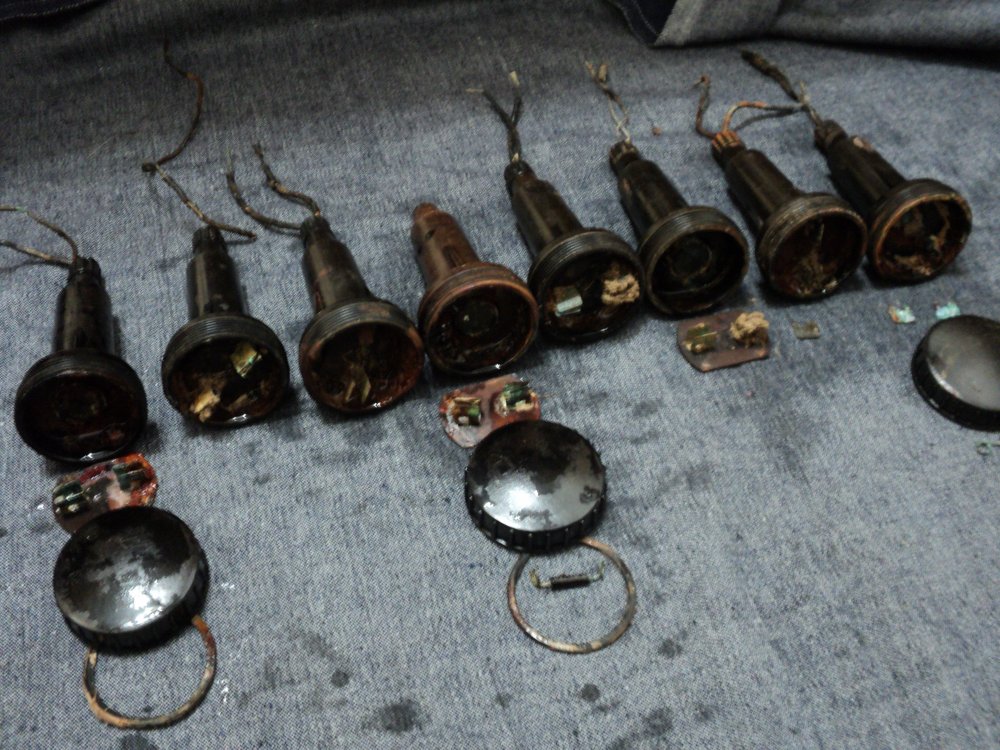

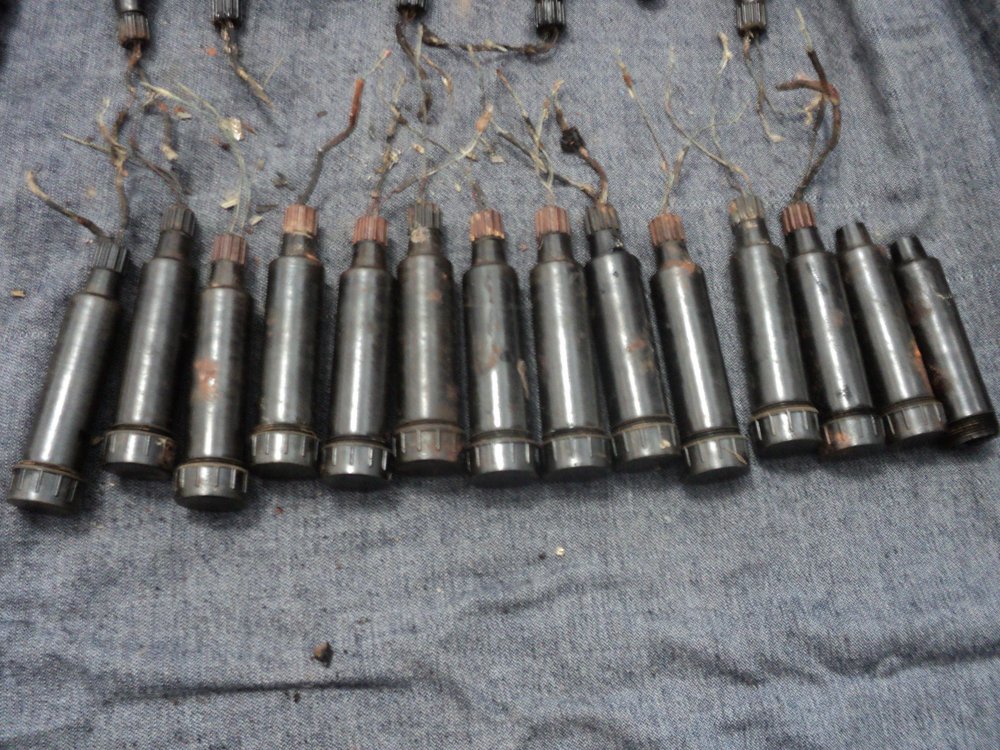

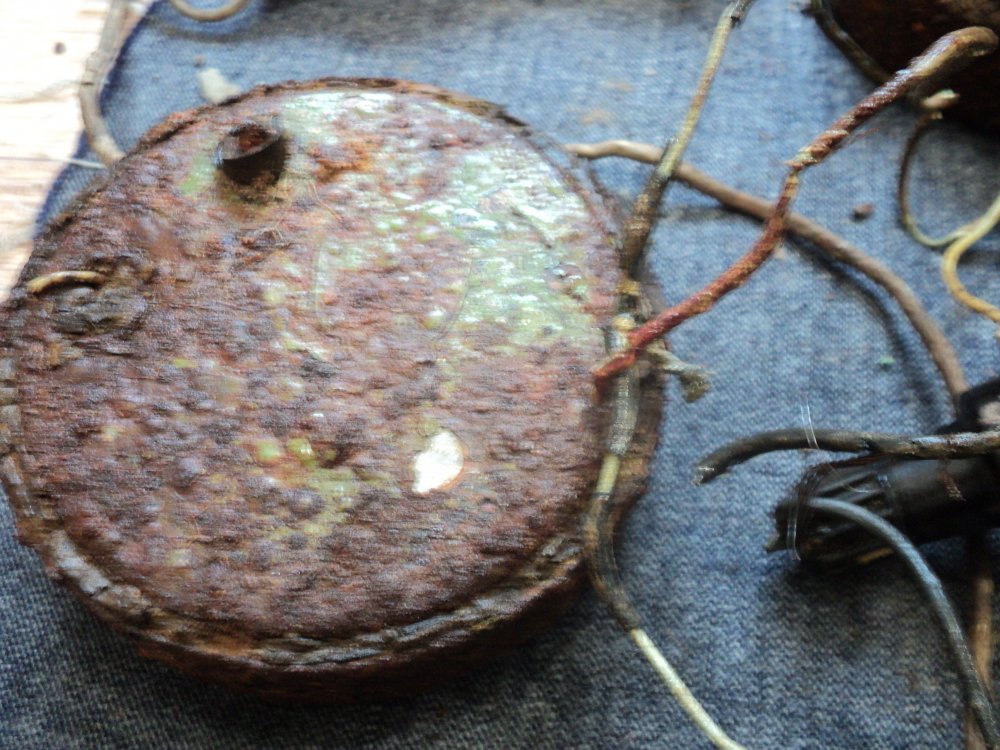

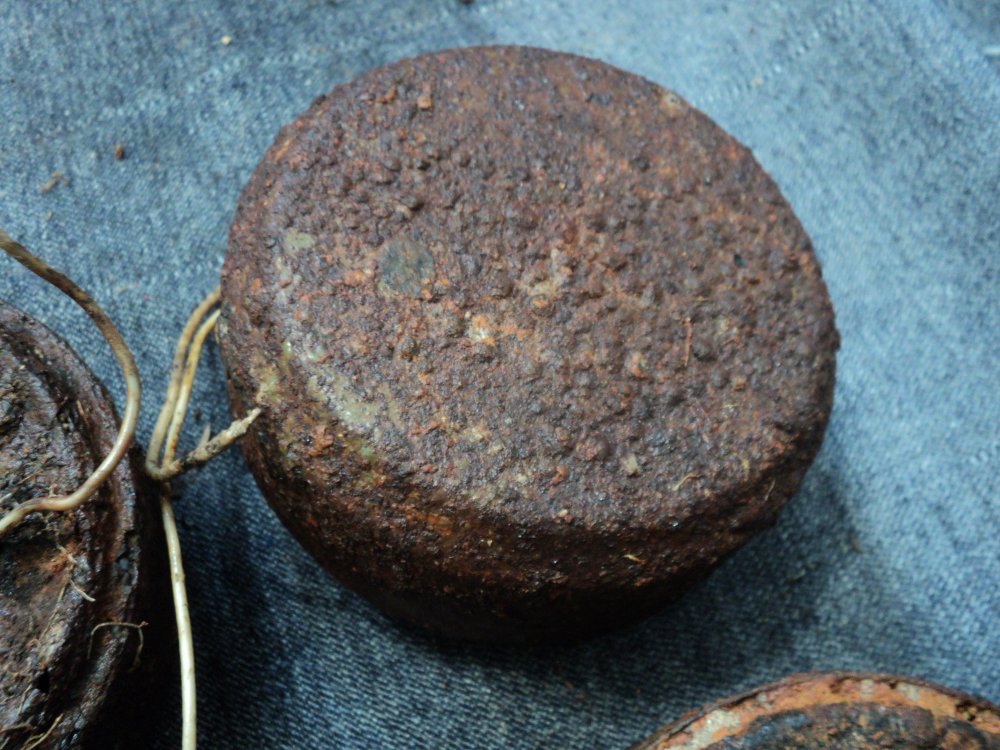

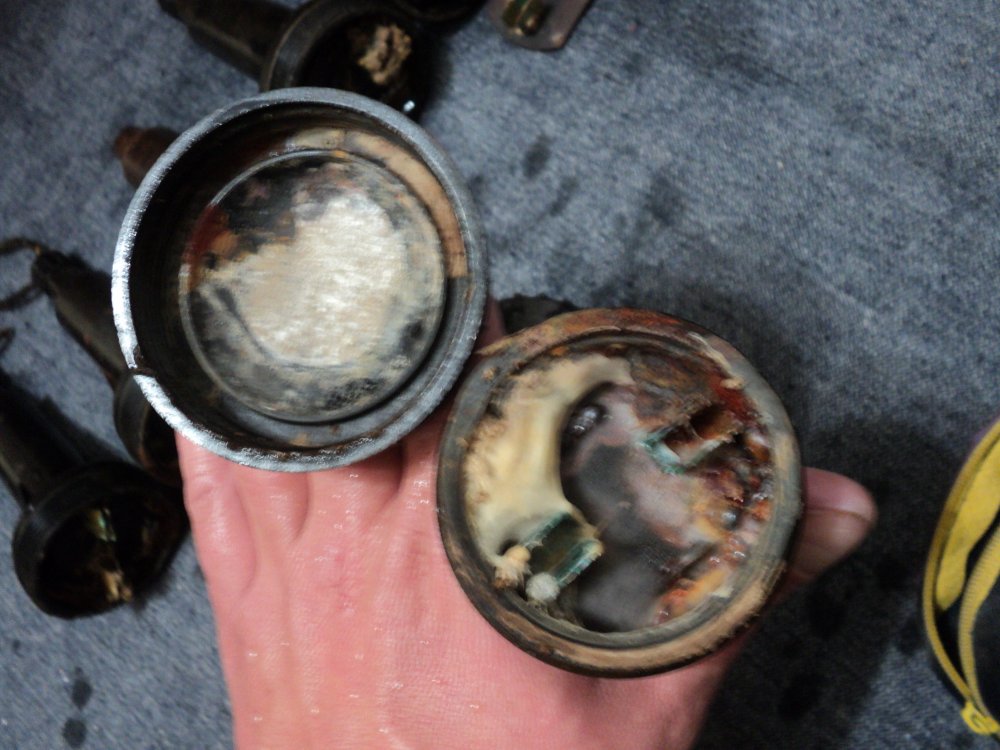

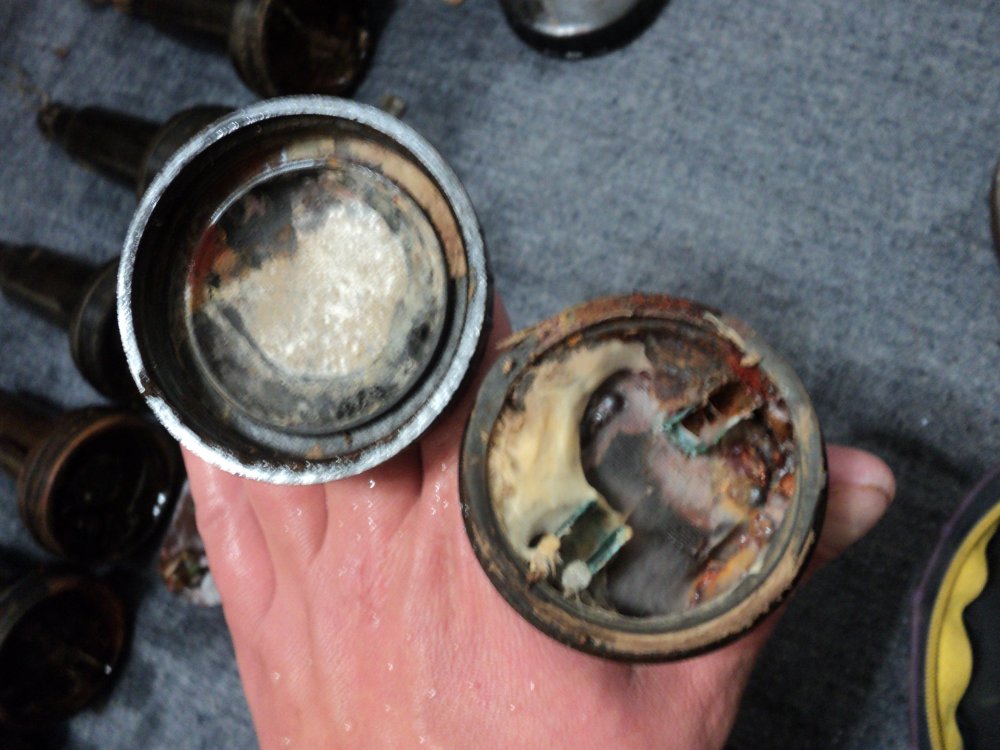

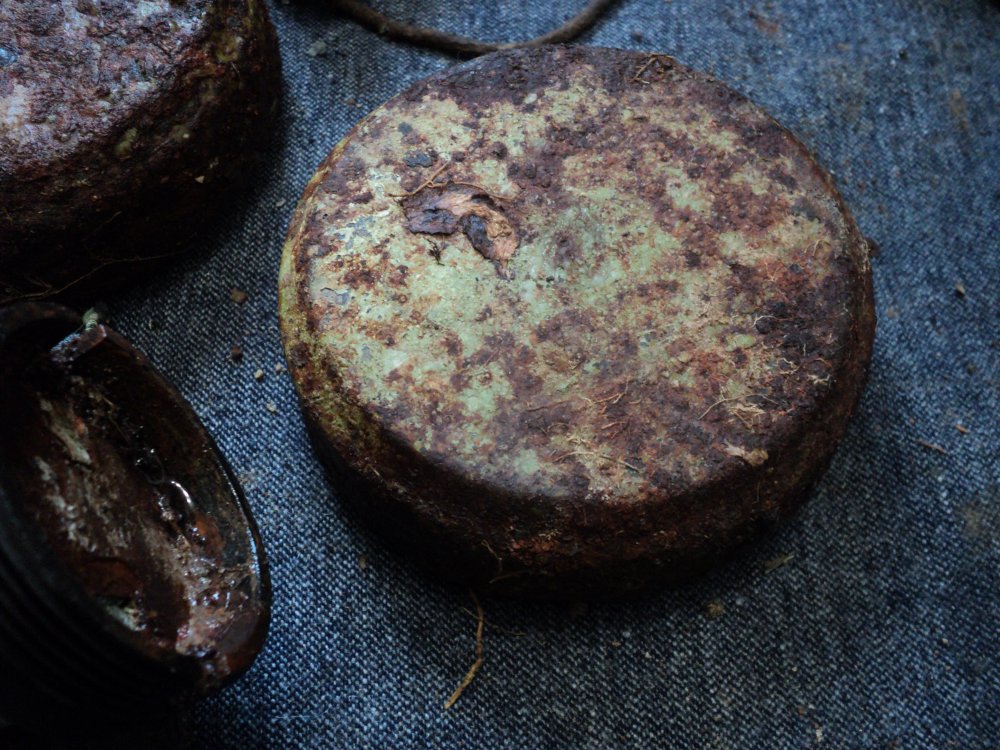

ЭХВ четырёх типов - с тремя технологическими усилителями(перья)(1594), с тремя подлиннее(1590), с шестью перьями(1550, 1588), с тремя перьями подлиннее и прорезами под дополнительные 2 провода на сопротивление под крышечкой, присоединённые вместо временного сопротивления на внешний замыкатель(1592, 1597)(или чвз, или вд-1), этот ЭХВ так называемая "мина второго поезда"
Не путай праведное с грешным! Мина второго поезда - это М2П или Блок-47,а им тут и не пахнет!!! Возможно это под выносной источник тока и тогда это ЭХВ-4.
"Изменилась и техника минирования в связи с получением новых мин, сброшенных последним самолётом. Мина представляла из себя небольшой зелёный ящичек, внутри которого была запрятана шашка тола, батарейка, простенький часовой механизм и электрическое взрывное устройство, срабатывающее от сотрясения. Для установки нужно было только положить этот ящичек рядом с «рَапедой» и выдернуть предохранительную чеку. При выдёргивании последней, запускается часовой механизм и через 2—3 минуты он соединяет рабочие электрические контакты, цепь замыкается, и после этого от любого сотрясения происходит взрыв." Отрывок из воспоминаний белорусского партизана: http://www.vadim-blin.narod.ru/papa/main.htm

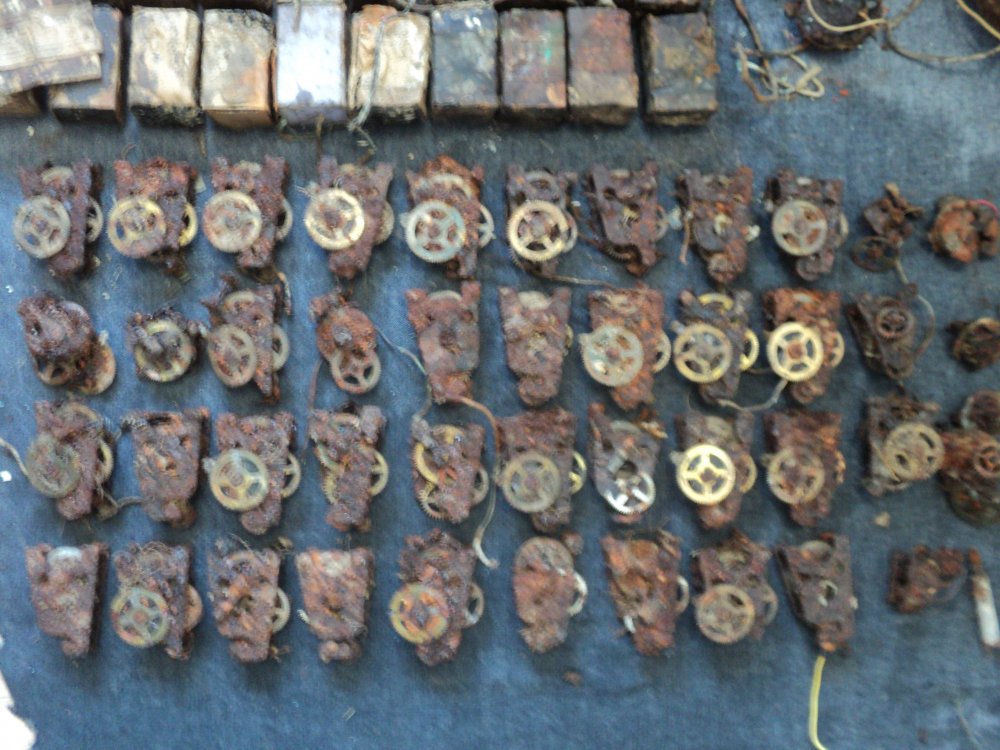

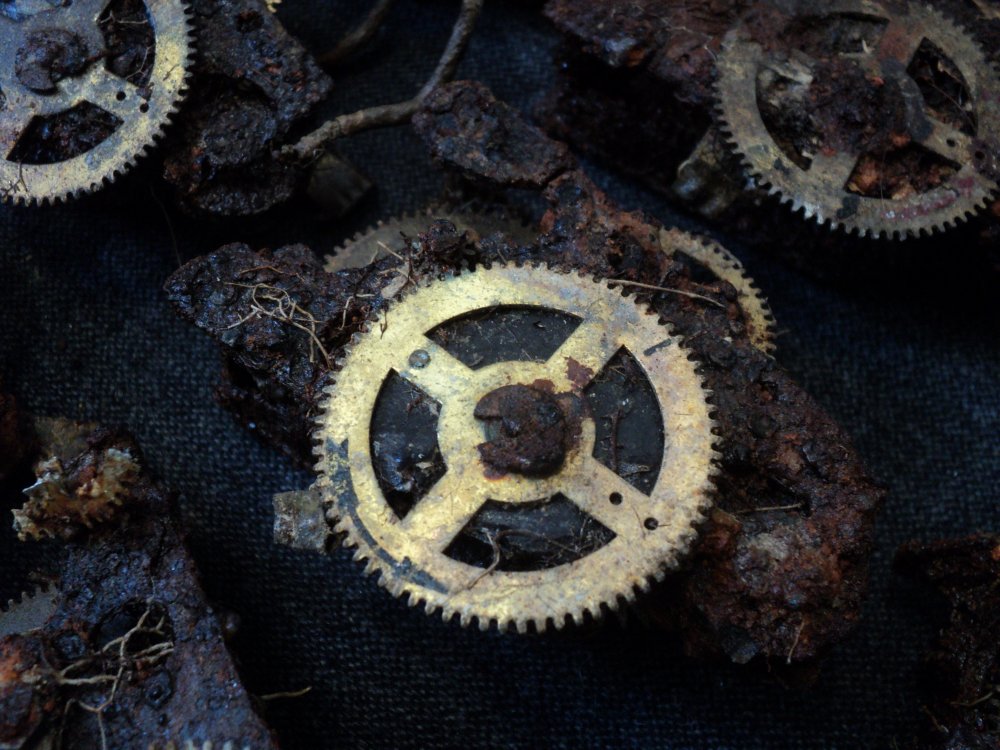

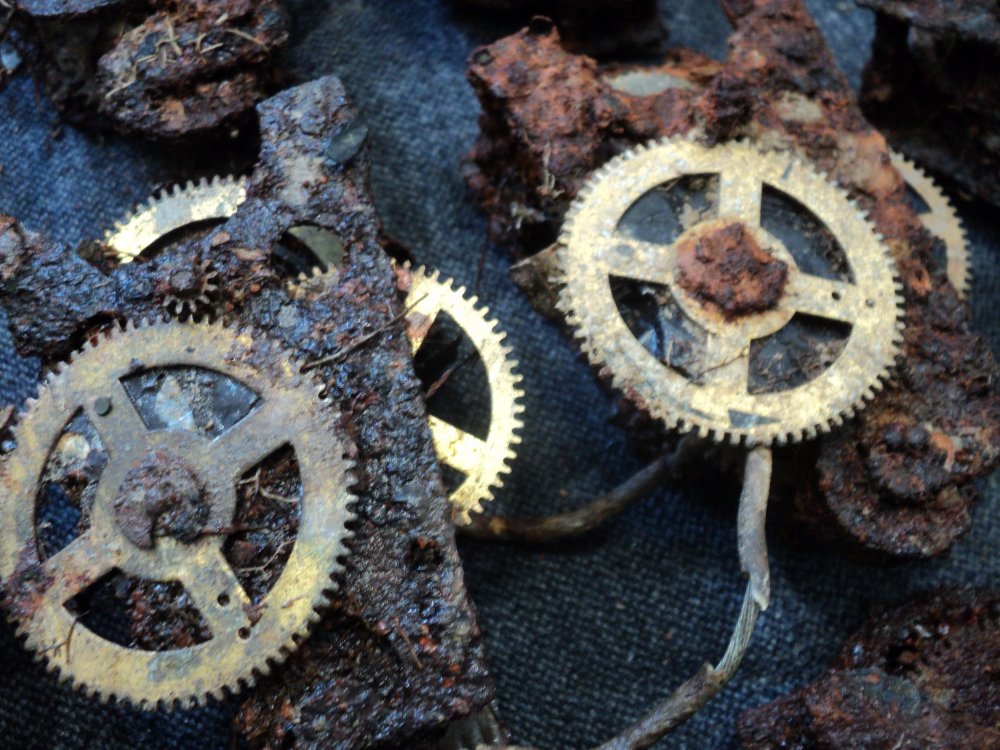

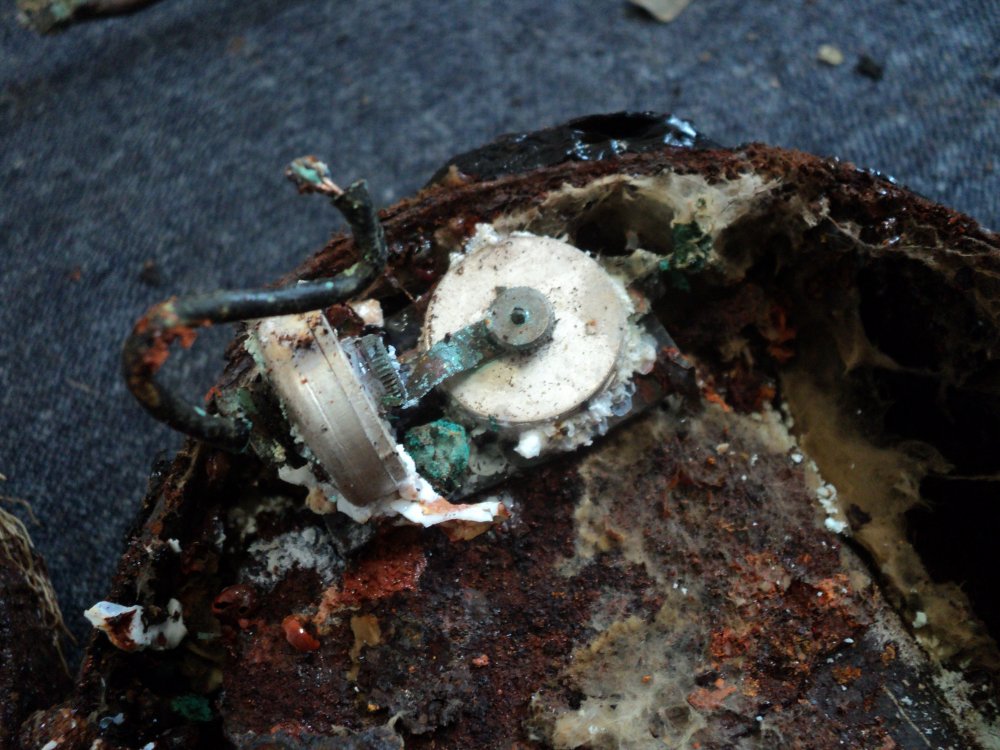

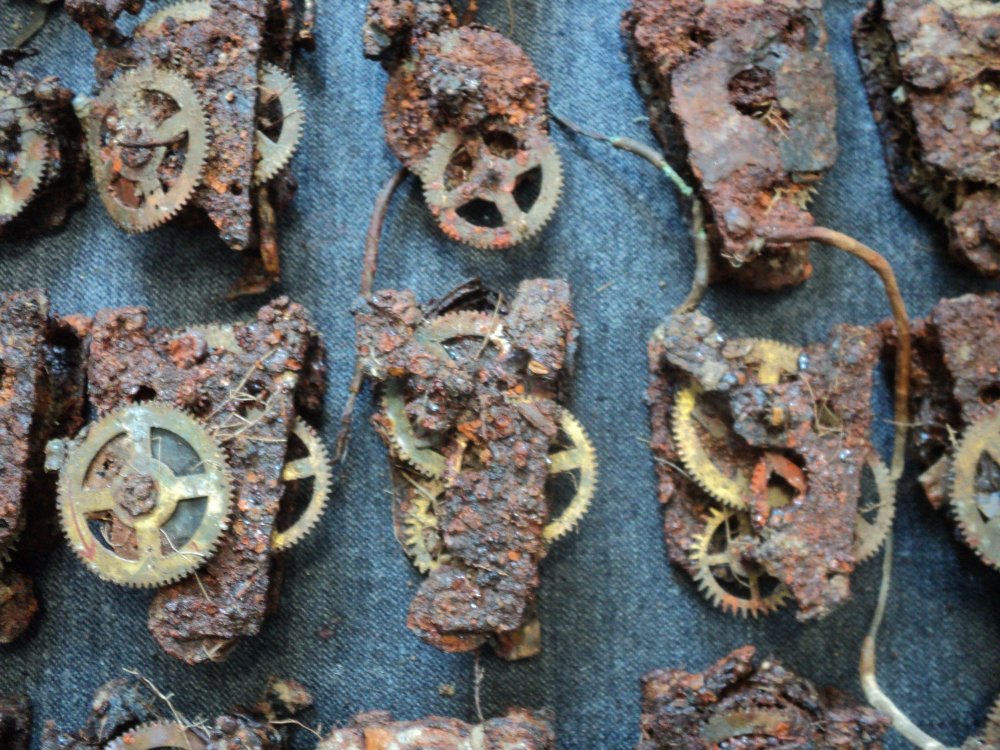

поделюсь. Сашка у себя выкладывал http://a-popov.livejournal.com/432630.html по материалам УШПД изделие хорошее,только не очень надёжное - ненадёжный часовой замедлитель. из-за этого были самоподрывы партизан-минёров.
