Уменьшение веса катушки МД

Я не успел сюда дописать,а сейчас не могу отредактировать.

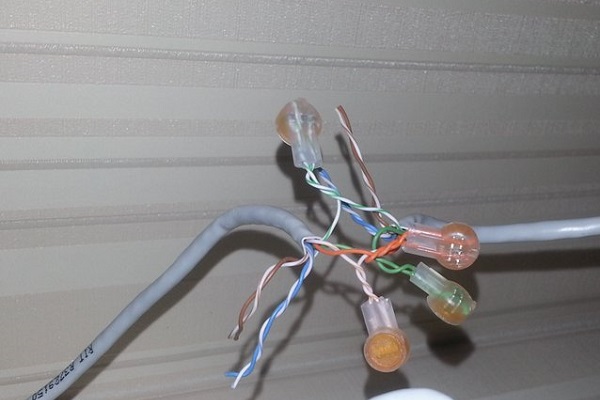

В скотчлоке вася емкость где находиться провод заполнена густым силиконовым маслом,что обеспечивает надежный контакт даже если кабель лежит под землей.
Ну конечно кабель в специальной муфте,но она не дает 100 % гидроизоляцию.потомув скотчлоке есть маслянная изоляция.



В катушках фирмы Нел пятой, как они называют, генерации используется алюминий на ТХ, очень много приходит в ремонт именно из-за пропадающего контакта в месте соединения кабеля и обмотки, паять приходится всякими спец средствами для пайки алюминия, пока возвратов не было, но что оно будет ещё через полгода...?
Приходилось разбирать и катушку от Деуса с плохим контактом на плате, тоже из-за алюминиевых обмоток, но это было сделанно в основном из-за спортивного интереса, такой ремонт повторять нет особого желания
По идее такая поломка должна иметь гарантийный ремонт, так как она возникает на фоне некачественной пайки, но увы и ах, чтобы это доказать нужно катушку препарировать, а после вскрытия любые гарантии уже до одного места...
Вот только то, что обмотки из алюминия существенно влияют на себестоимость катушек в масштабах производства, это сущая правда, хотя производитель прикрывается тем, что хотят облегчить вес всей конструкции
Одной обмоткой ТХ, в которой около 60 витков
Смешно, правда?

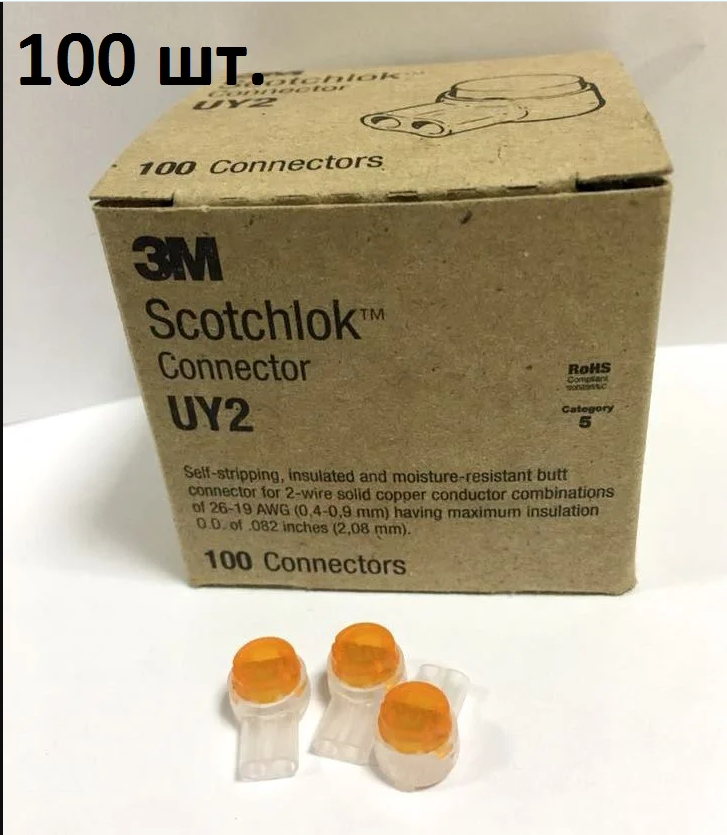

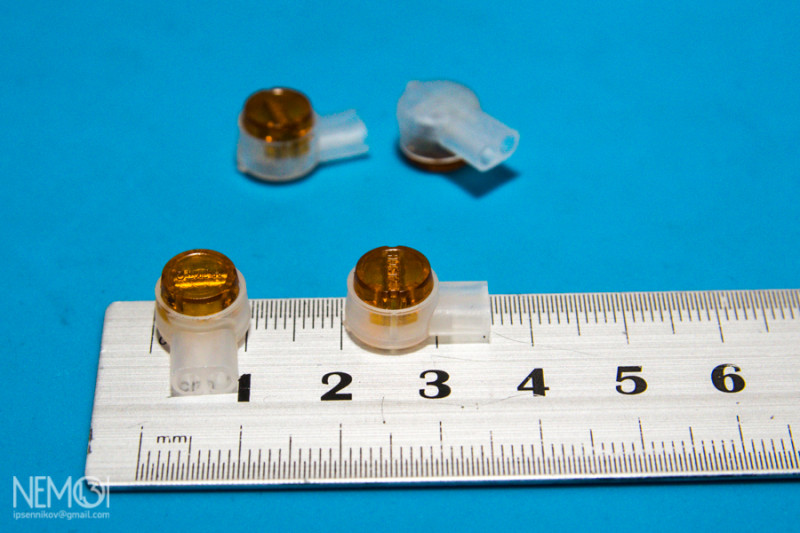

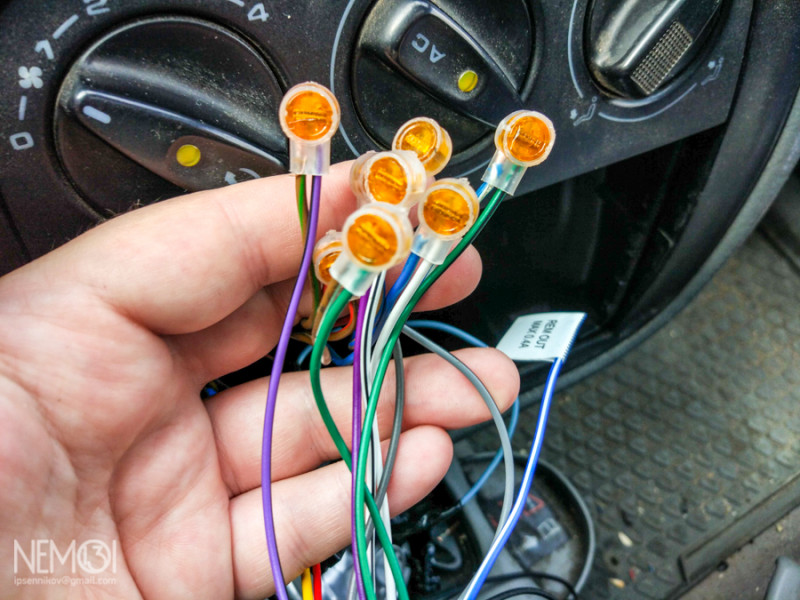

Я использовал скотчлоки вот такого производителя
Scotchlok 3М
Там ничего про запрет алюминия не писали.
А остальные фирмы нас не волновали.



На сегодняйшний день используется очень много кабелей UTP KAT 5E их могут делать из алюминия,и очень часто бывает,что никто не знает что он алюминиевый.
Но это не мешает ставить на него разъемы.

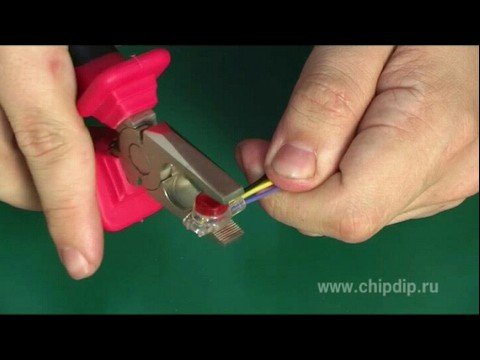

Принципы соединения в скотчлоке используются и в других устройствах.

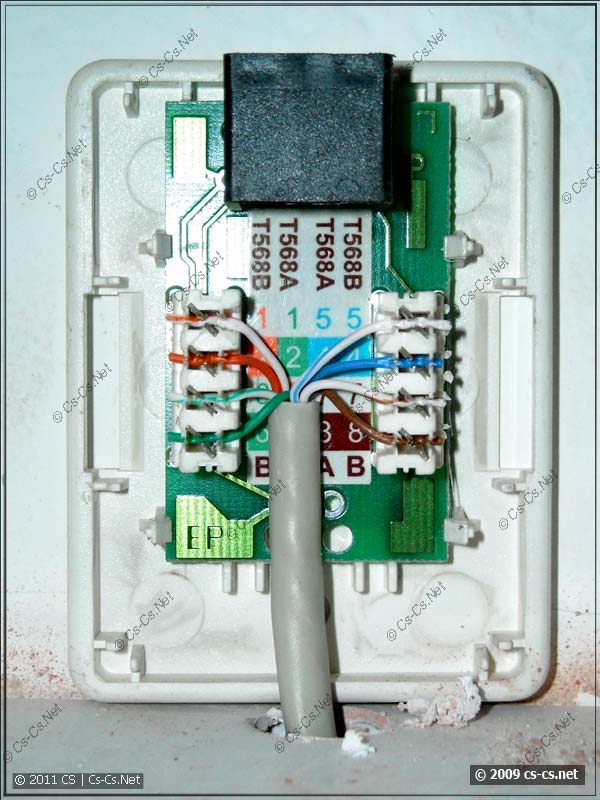

интернет розетки

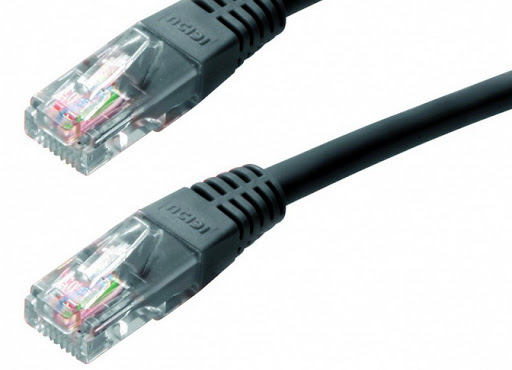

На патчкордах джеки

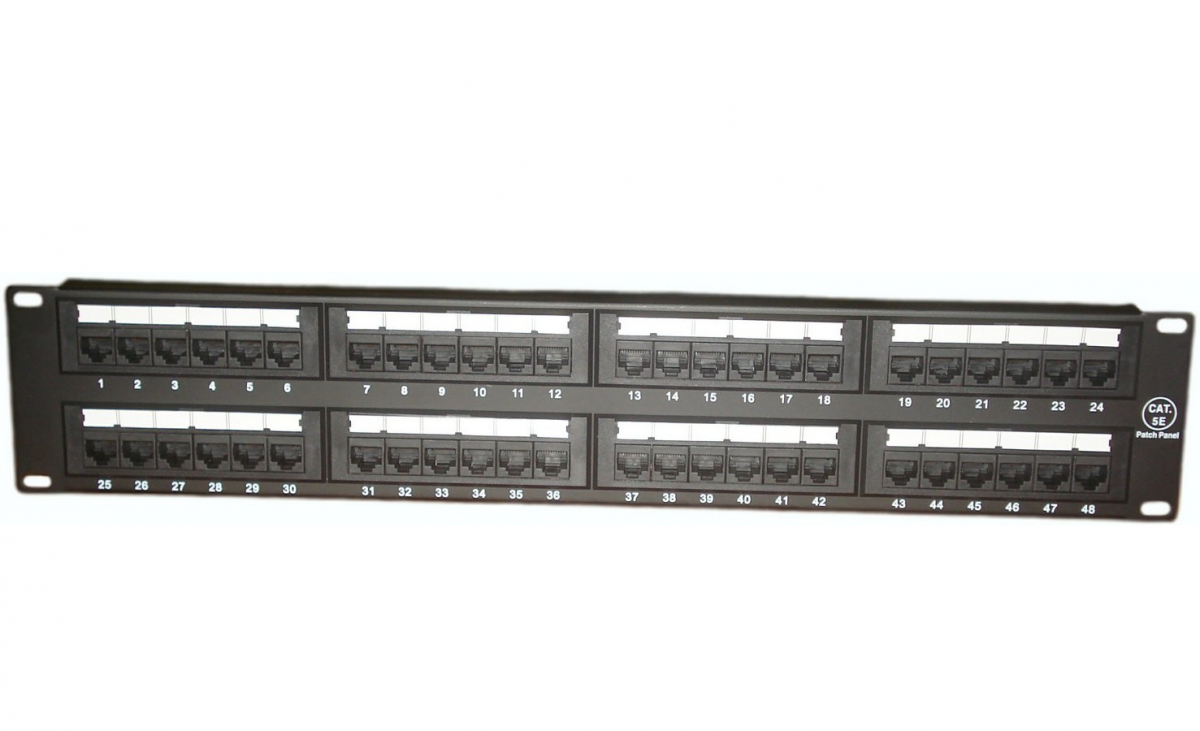

В патчпанелях

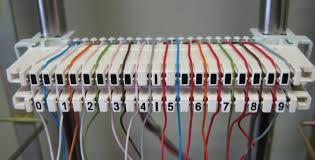

На такой штуке 10 пар,тоесть можно скоммутировать 10 телефонных линий или 10 аналоговых видеокамер.

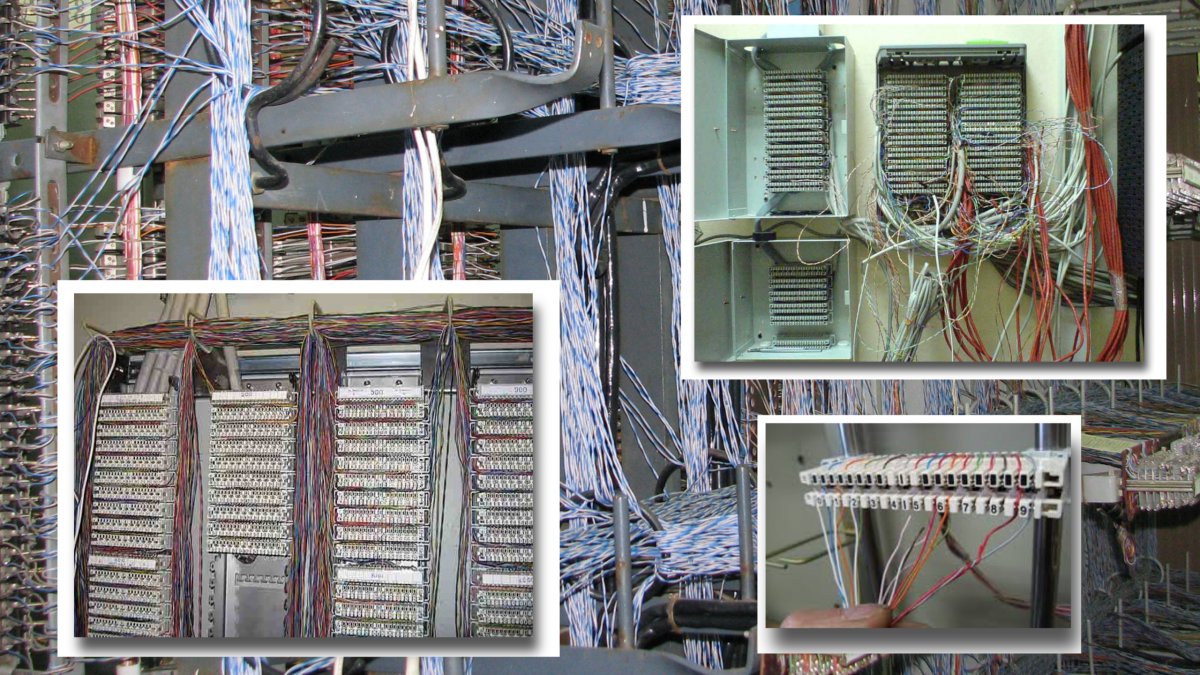

Из таких плинтов набирают вот такие "кроссы"

И ничего.
Никакая комиссия по приемке не возражает.
Если нет противопоказаний,то используйте.

Такие же плинты используются в видеонаблюдении,а цветной видеосигнал превышает 10 мегагерц.

Потому мы и не перечитывали горы мануалов.
Если изготовитель не сказал нельзя,значит можно.
Тем более ,что 3М мировой лидер таких штучек.



Как пользователь у которого был датчик Deus ХР 11Х13 с медной намоткой а также на данный момент такой же с алюминиевой.Хочу рассказать какую я разницу заметил.Если взять два одинаковых датчика медь и алюминий и протестировать. Получается по воздуху дальность у них будет одинакова.Ну на 1 см медь видит дальше.А вот если в реальных условиях искать то магнитное поле от меди хорошо пробивает грунт и глубоко видит крупные цели.А с алюминиевой обмоткой как бы хорошо видит но не может грунт пробить так глубоко. Возможно это не так.Тогда нужно взять два датчика и протестировать в грунте при одинаковых настройках.И поставить точку.По весу у алюминия преимущество. Датчик реально легче. Да еще на медной обмотке чувствительность подымал на 93 максимум.На алюминиевой 95 .Возможно это влияние разных схем.



Получается что старые датчики "видят" глубже , чем новые Х35 ?



В новых х35 передающая 100% медь,приемная под вопросом но скорее всего тоже.И другое количество витков.Так что в плане сравнения применяемого провода и глубины сравнение будет не корректным.



Я проложил десятки киллометров кабеля UTP и не на одной коробке не писали из чего он сделан.
Если покупал сам,то было несколько вариантов.
1 поставщик сам говорил из чего сделан кабель.(Доверие к поставщикам было 100%)
2 если кабель выдавал заказчик то проверяли так.
а) взвешивали бухту и по весу ориентировались.
б) проверяли магнитом,если магнитится то стальной кабель,а если нет то алюминий.

И остался самый простой и дешевый способ соединения кабелей.
Если кто не может позволить себе скотчлоки

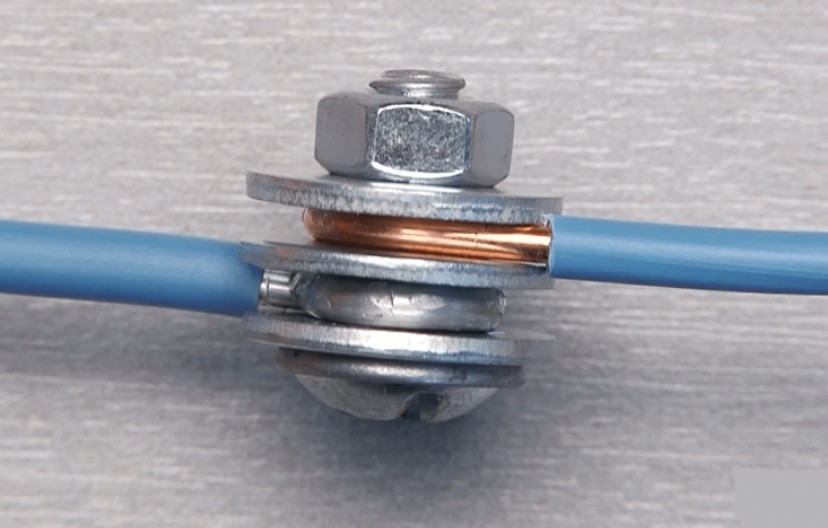

Берем винтик М2 (диаметр 2 мм) длинной 10 мм и вот так соединяем.

Получается малогабаритное и надежное соединение.
Цель достигнута.
Катушка стала легче.



И все попытки облегчить датчик окажутся тщетны, когда в него добавятся эти Ваши больтики
Да и лишний металл не особо приветствуется в датчике...

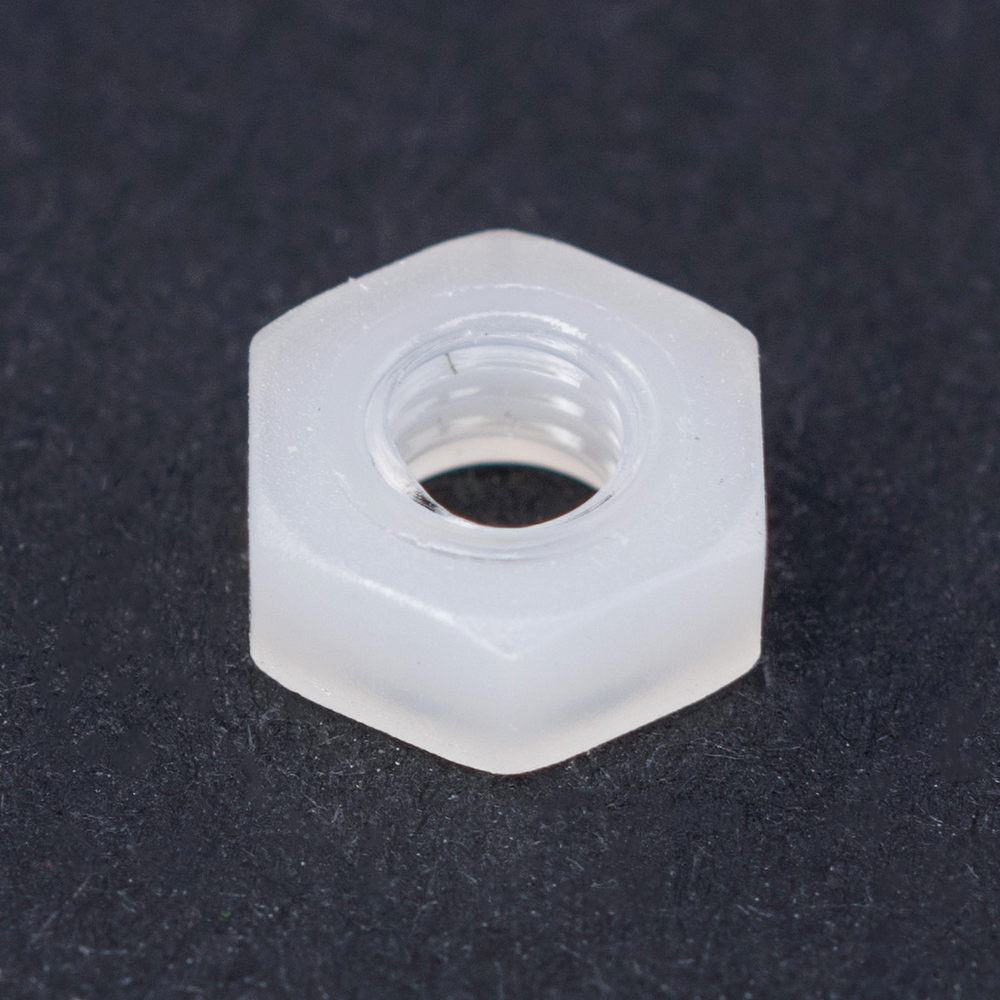

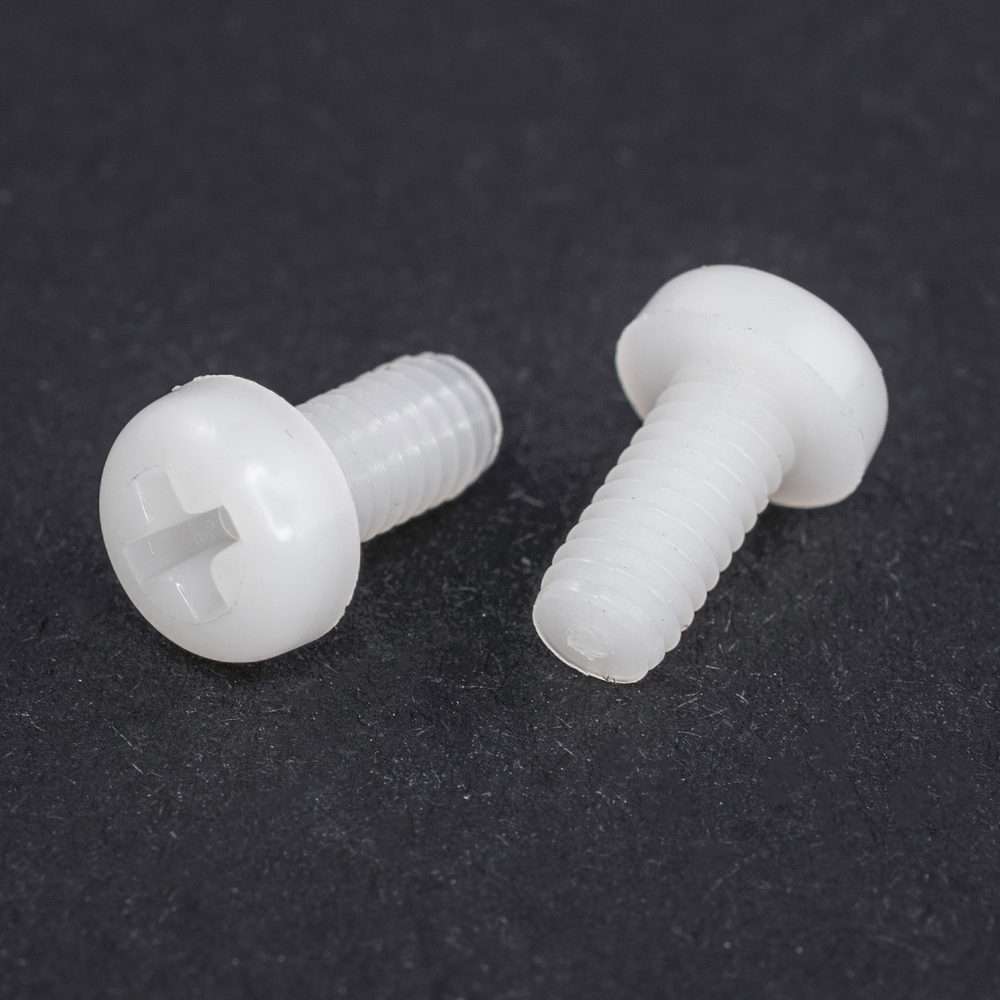

Если вы считаете что утолщение провода на 2 мм внесет какие то изменения ,то возьмите пластиковые винты.
Они будут 3 мм толщиной,но в габарит войдут.



Не будем брать во внимание ослабление контакта от времени, эксплуатации, встрясок и тд, не будем принимать во внимание лишний металл в датчике. Рассмотрим просто этот Ваш болт как соединение.
Как Вы думаете, если вальнуть на него , этот болт,текучей эпоксидки, что является диэлектриком, она затечёт в стыки соединения или нет? Я так проводку в доме соединял, но во первых там не микротоки, а во вторых эпоксидкой не заливал.
Соедините так как Вы рекомендуете два отрезка провода, залейте эпоксидкой, возьмите тестер, и прозвоните провода.



Будет нормальный контакт.
Там где детали прижаты друг к другу эпоксидка не затечет.
Если хотите ,наденьте на эт место термоусадку ,а потом заливайте.

О каком метале в датчике вы думаете?
Вы сразу представили болт М6.
А я написал :
Винт диаметром 2 мм(Два миллиметра)



Не понимаю зачем вы все ищете способ внедрить алюминиевый провод в датчик...? Создаётся впечатление, что вы серьёзный производитель алюминиевого провода и в целях рекламы все предлагаете и пропогандируете внедрить алюминиевый провод в датчик, чтобы тем самым обрести себе потребителей и надёжный сбыт своей продукции...



Ну не настолько он хорош в датчике, чтобы полностью перейти на его использование... Да, можно его использовать, если остались дома его огромные запасы и вы мотаете катушки на продажу...
Да, намного дешевле, если приходится покупать обмоточный провод, для того чтобы изготавливать катушки на продажу, что существенно снижает себестоимость датчика... И всё его преимущество...



Еще один момент.

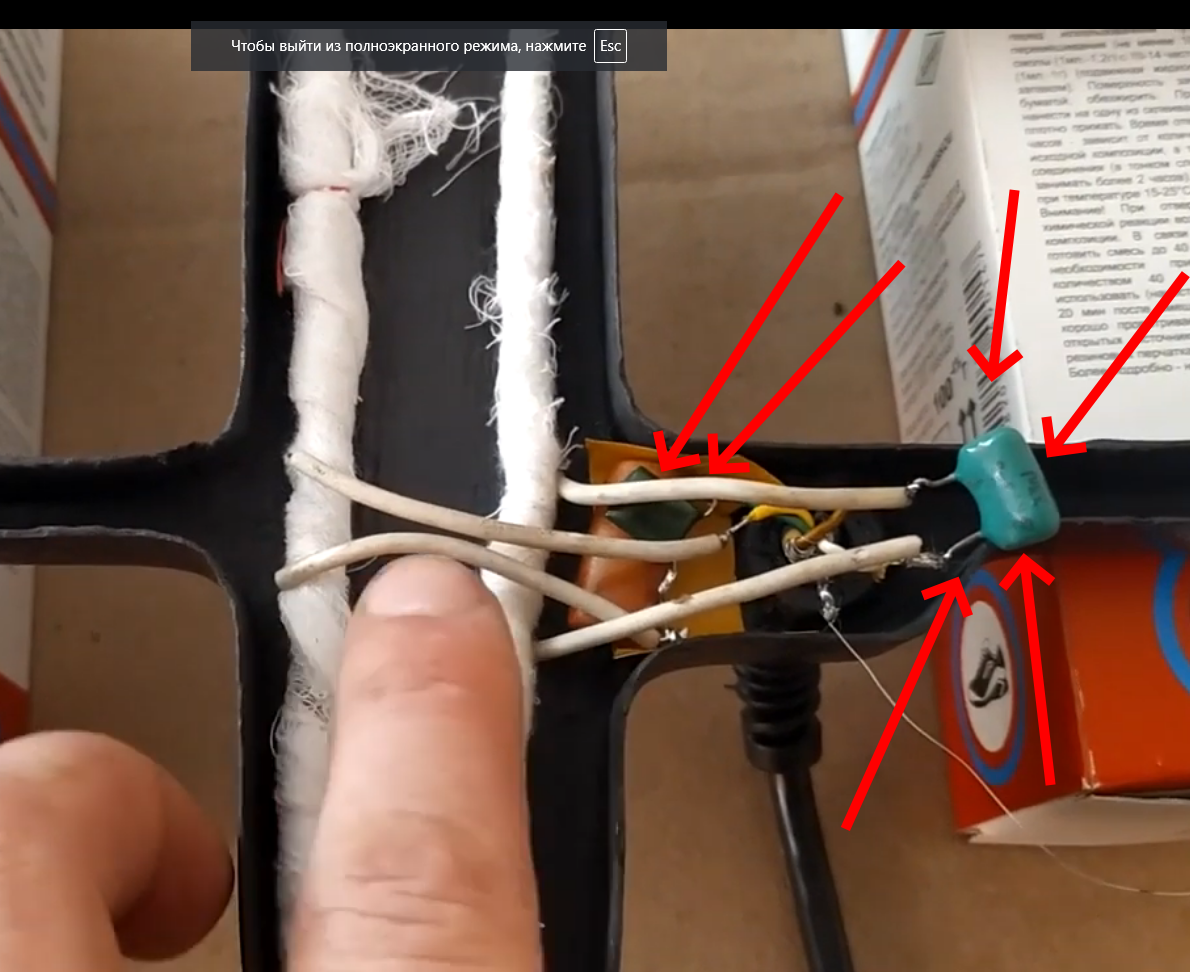

Вот посмотрите внутрь датчика.
Там стоят конденсаторы в десять раз больше винтика.
Вы что думаете конденсаторы пластмассовые или деревянные.
Там тоже есть метал и много металла ,палладий там,а может другой цветмет.
Да что там,у вас целая медная катушка в датчике,и ничего работает,а вот если на кончике провода этой катушки появится капля железа,вместо капли олова,так ничего не заработает?
Переглянути вкладення 18337270



Мы много говорили ,но никто ничего не понял.
Речь шла о снижении веса датчика.
Вот потому я это написал.
Кто хочет,может сделать себе ,кто не хочет никто никого не заставляет.
Схема рабочая,а все остальные посты,сводятся к доказательство того,как соеденить провода.
Кто захочет ,тот соеденит.
Я здесь Америку не открываю,показывя элементы соединения.

Я немного неправильно назвал тему.
Если бы модератор переименовал ее в "Уменьшение веса катушки МД" было бы корректней.



А чо его вес убавлять, не чем заняться? Приборы состоялись, вес датчиков устаканен разными методами, люди привыкли и ходят в удовольствие. Кому тяжело по состоянию здоровья, покупает деус или разгрузку.



Ну если уж так прям хочется втулить алюминиевый провод, уж не знаю для чего, веса, стоимости или по другим причинам, то вместо гермоввода датчика, можно втулить штекеры папа-мама, этим избежите прямого контакта меди кабеля с алюминием обмоток, более того получите сьёмный кабель. Львиная доля всех ремонтов, обрыв в гермовводе, самому можно будет кабель заменить, без расколупывания заливки датчика, подпайки, и восстановления экрана с перезаливкой.



в мене була катушка від одного відомого досить якісного виробника який робить якісні блоки, а катушки у нього ніякі мотайе він йіх алюминевим проводом струм вище 170 не піднімаеться взагалі, не пишіть що на такому струмі не можна ходити я це знаю. сенс полягайе у тому що люди які нічого не розуміють у сфері металошукачів у соц мережах пишуть хороші відгуки на виробника а саме на його катушки якими дезінформують інших людей. тай ведуця люди на відгуки купують, а катушки які намотані алюминевим проводом справжне фуфло. комрад писав на віоліті також мав катушки від цього самого виробника погані ніякі, блок якісний а катушка намотана алюминевим проводом фуфло.



Вот и неловцы попали под раздачу, решили сэкономить на меди в результате получилась какашка.
У знакомого камрада заглючила катушка Нел Тандер на Асюку 250 без видимых причин, гермовод целый, провод не оборванный, пользовался катушкой аккуратно чуть ли не пылинки с неё сдувал а она всё равно заглючила. Пришлось её вернуть и взять новую такую же но уже с доплатой
Так что камрады не покупайте это алюминиевое дерьмо от Нела, дороже по концовке заплатите.
