Я бы начал с простого. Подобрал бы трансформатор от лампового приёмника, отмотал бы от накальной обмотки нужное кол-во витков, или если она глубоко, намотал бы сверху на 2 Вольта. На полупроводниковых диодах и электролитах сделать блок питания. Подключить к приёмнику и завести УНЧ. А дальше покаскадная реставрация. По личному опыту могу сказать, что если вялотекущая реставрация затянется, то вы охладеете и всё забросите. Ставьте на полку, он и неисправный великолепен.
Как владелец аналогичного аппарата, могу дать несколько советов, Решение применить 2Ж27Л оптимальное, но надо менять панельки на локтальные, при этом надо проверить весь монтаж на предмет соответствия принципиальной схеме(предыдущие владельцы могли наслесарить где угодно). А самое первое, на мой взгляд, надо проверить контура в барабане на предмет физической целостности, Если они битые то возня с заменой ламп ни к чему не приведёт. Далее надо проверить все бумажные конденсаторы. за 80 лет там наверняка образовалась жуткая утечка(конденсаторы превратились в резисторы). Надо их заменить на современные пленочные.Ну и обрывы в трансформаторах и резисторах могут быть. Кстати у Вас очень ценный экземпляр довоенный - с прибором и шкалой на регенераторе. Есть смысл его оживить. А к вопросу об аутентичности деталей - то у каждого человека своё мнение. Если Вы меняете лампы на другие(не RV2P800), то соблюдать аутентичность конденсаторов и резисторов уже как-то нелогично.

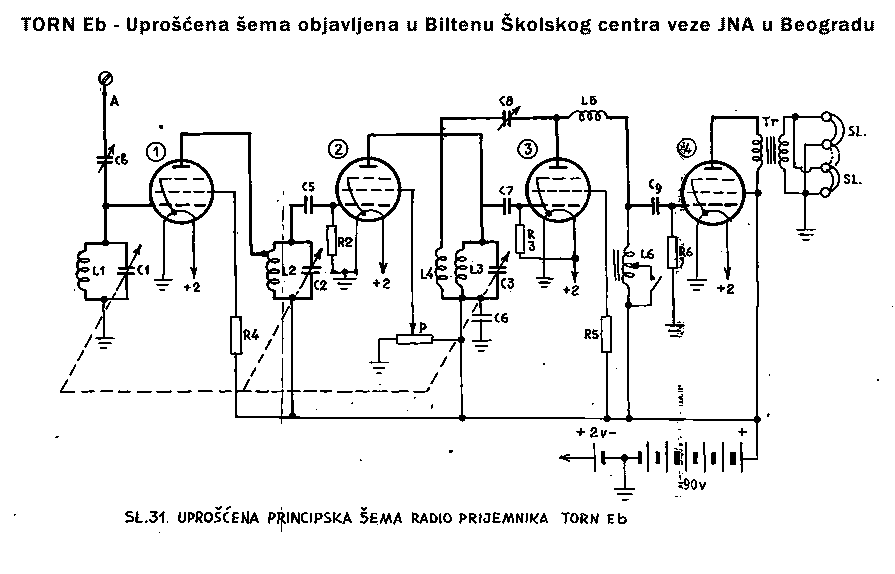

вдогонку У меня есть несколько схем ,они могут дать больше представления об этом приемнике 1 упрощенная . (для понимания) сделали сербы после войны. 2 неплохая статья о приемнике ( на английском) Ну а если возникнут вопросы, обращайтесь в личку, с удовольствием отвечу
Спасибо большое за интерес. Пока первая задача оживить, приводить к оригиналу уже после. Переходники на 2ж27л паяю. Буду держать в курсе всех изменений

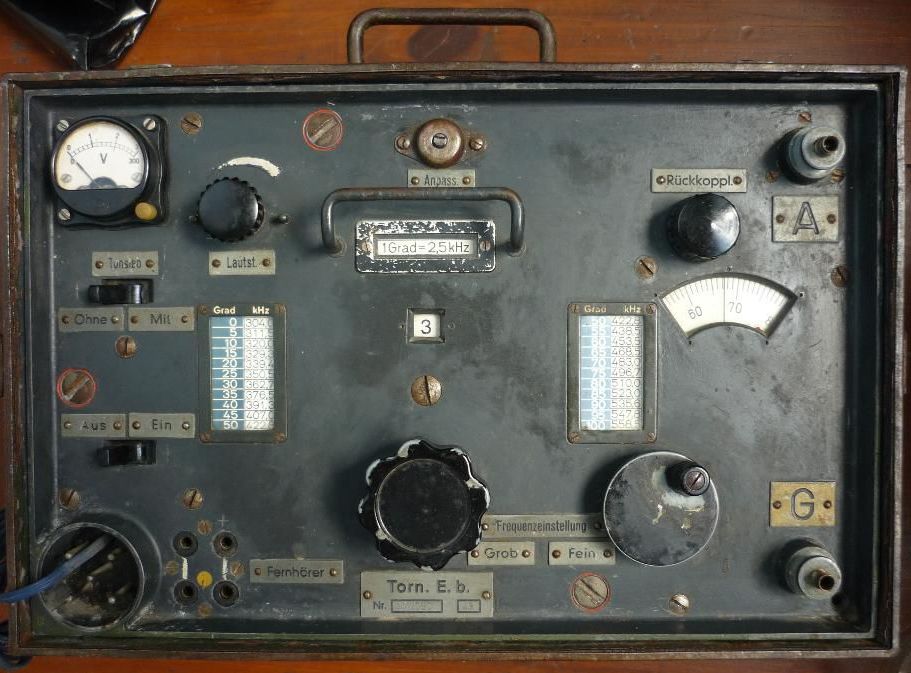

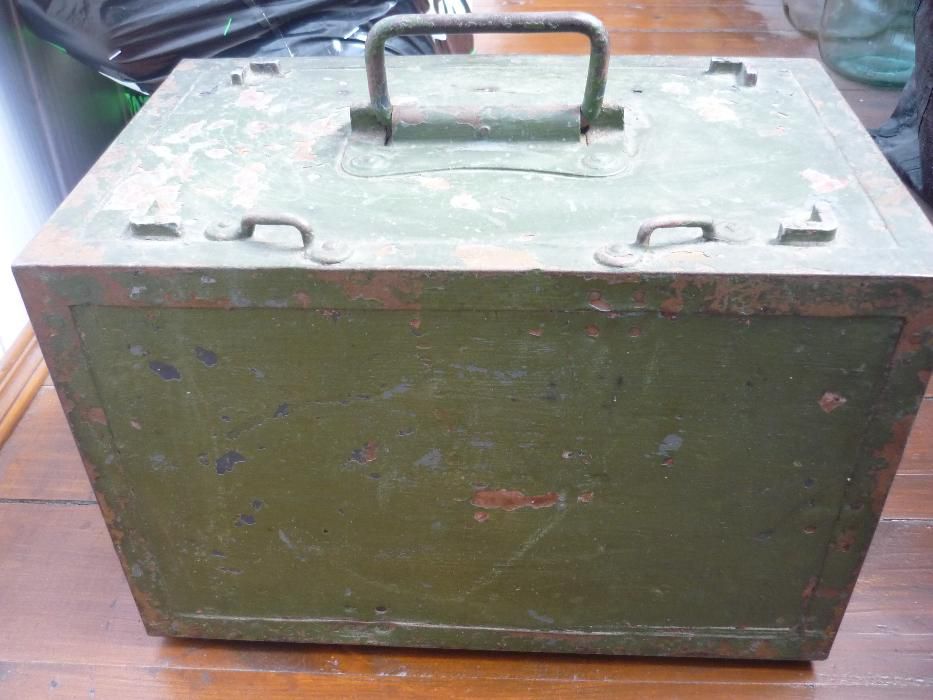

Вот мой экземпляр, его в 50-тые годы прошлого века переделали под пальчиковые лампы 6Ж1П и 6Ж9П в УНЧ Но зато умудрились воткнуть внутрь блок питания, правда ценой удаления телеграфного фильтра, его дроссель использовал в качестве фильтра анодного напряжения. А приборчик воткнули от легендарной радиостанции Север. Я решил так все и оставить, ведь это тоже память о людях той эпохи. Работает очень хорошо. Регенеративный детектор позволяет принимать SSB на 80м и на начале 40-ки, а жужалку на 4,625 МГц принимает не хуже того же Р311. Та ,что дерзайте.
Насчёт бумажных конденсаторов всё правильно сказано. Я бы каждый конденсатор выпаял, положил в отдельный кулёчек и подписал его номер по схеме. Чтоб всё назад вернуть можно было бы при определённой ситуации. Я бы плёночные не ставил, поставил бы МБМ (новые протестированные времён СССР.). Везёт вам, у вас Торны, на них доноры и запчасти есть. А у меня разкомплектованная Доретта Kl. Fu. Spr. d. На неё ни доноров , ни запчастей.
У Вотинова есть Доретта(я сам лично крутил), но он восстановлением не занимается. А какие резоны в пользу МБМ?(мне просто интересно Ваше мнение), у плёночных К73-16(времён СССР до 1990г выпуска) и надёжность повыше и тангенс потерь поменьше. В советскую военщину их повсеместно пихали, даже приёмка "ОС" была.
У Вотинова брал размеры недостающих деталей. МБМ для сохранения "духа времени" и соблюдения максимальной оригинальности при реставрации.
По поводу Доретты - может Вы знаете, но на всякий случай, я привожу ссылку очень толкового описания и переделки её на советские стержневые лампы: домашний музей Сергея Комарова. Там среди других экспонатов описаны и Доретта и Торн. Ссылка: http://www.radiostation.ru/home/museum.html

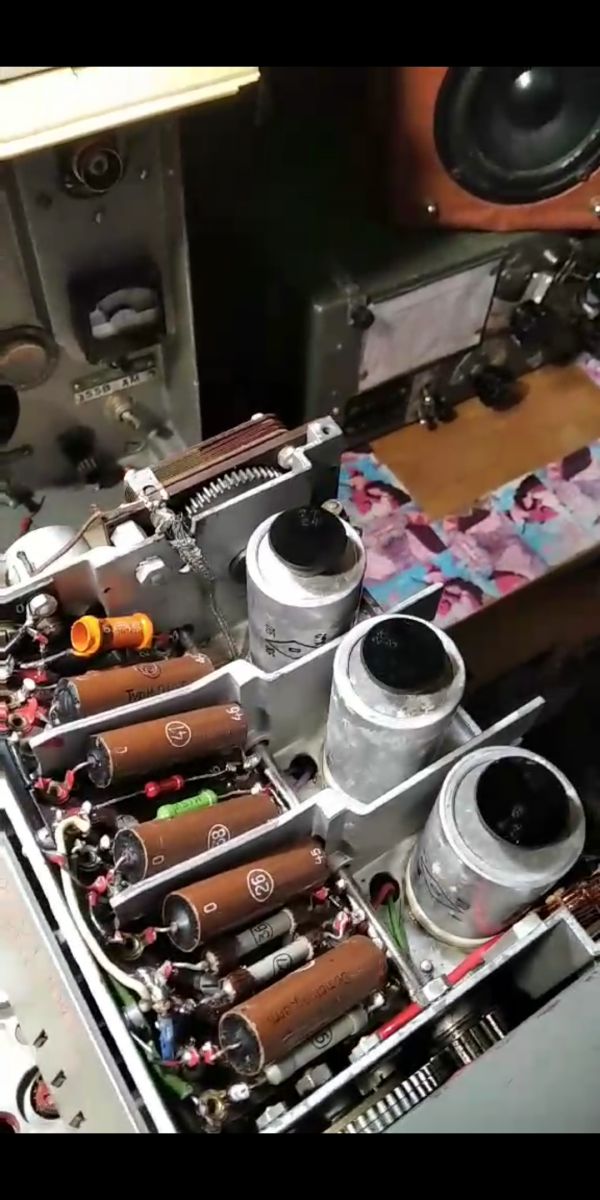

Приветствую всех . Хорошая новость, мой приемник запустился и работает! Внедрение отечественных ламп 2ж27л и последующую наладку помог сделать мой друг - радиолюбитель Юрий. Спасибо ему большое. Первые впечатления от работы приемника-фантастические! Сочный чистый звук, потрясающая чувствительность, точность шкал, настройка. Планирую записать вскоре видеообзор, а пока видео первого включения.
Сначала выложите видео на Ютуб а потом сюда ,Нажмите кнопку медиа и вставьте туда ссылку Ютуба,и все получится
Приемник норм. А то чем на нем занимаются радиолюбители повергло меня в шок! Все что они делают в эфире давно умерло. Можно точно так же в интернете пообщаться или по мобиле. Что бы кайфонуть от такого ,это надо очень на любителя. Да еще в мусарню можно попасть,если документы не оформлены.
