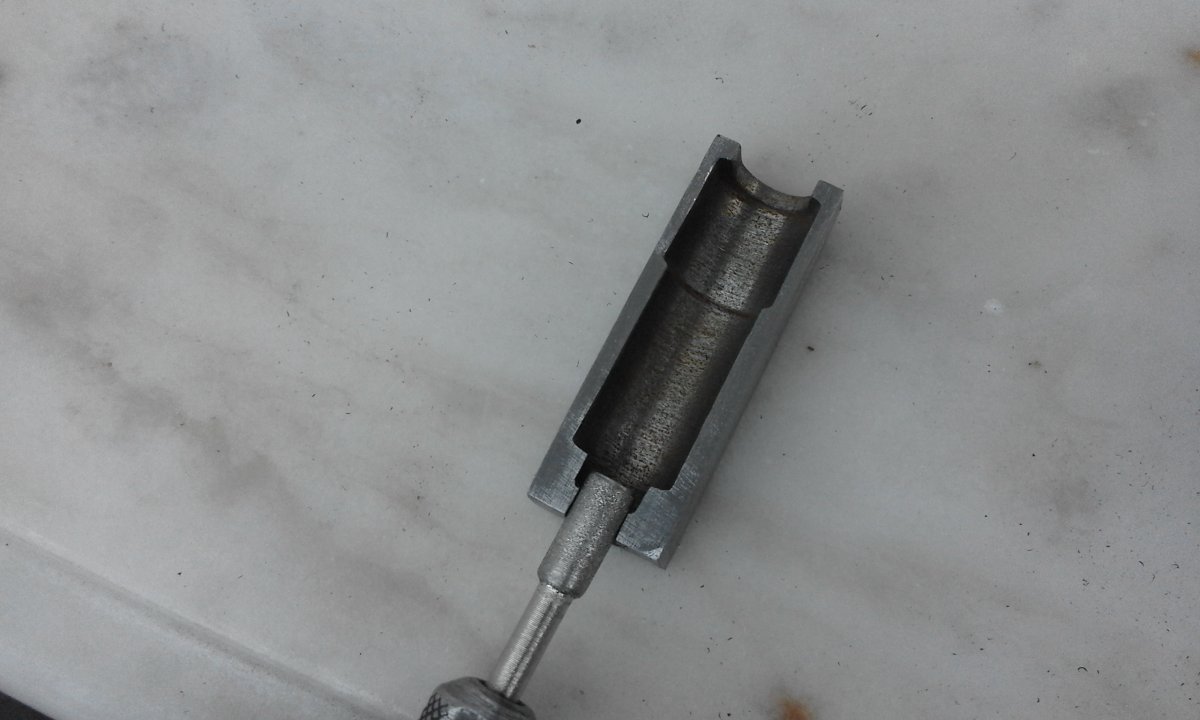

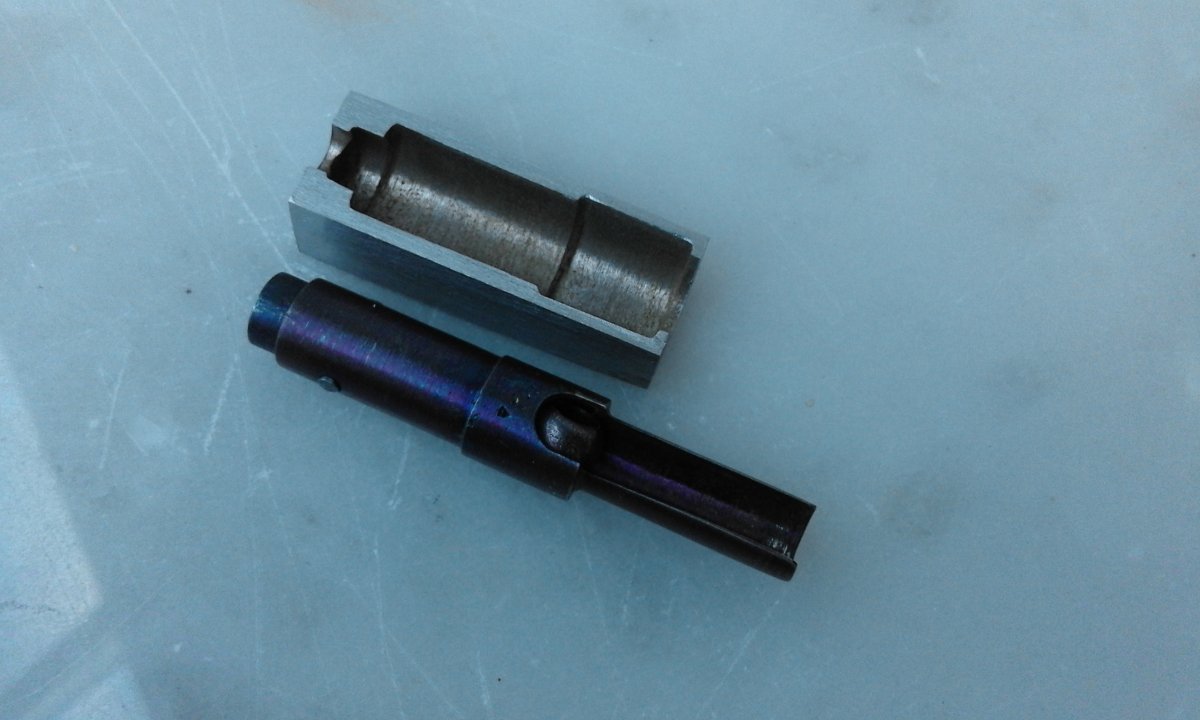

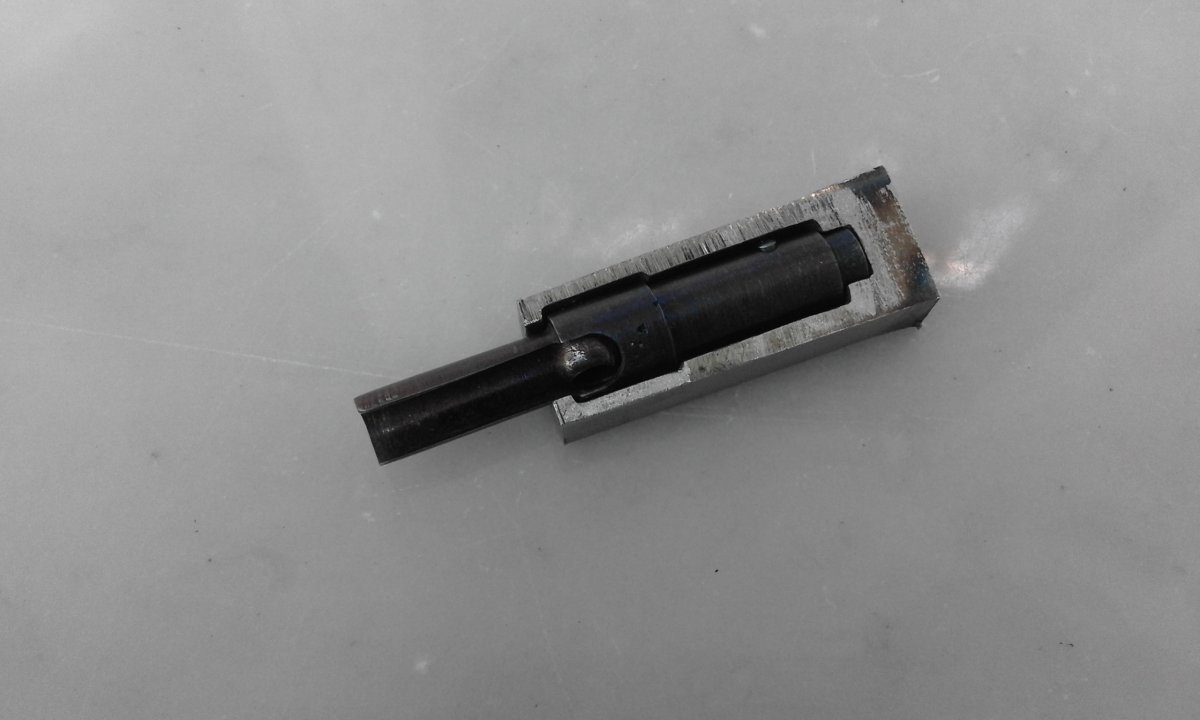

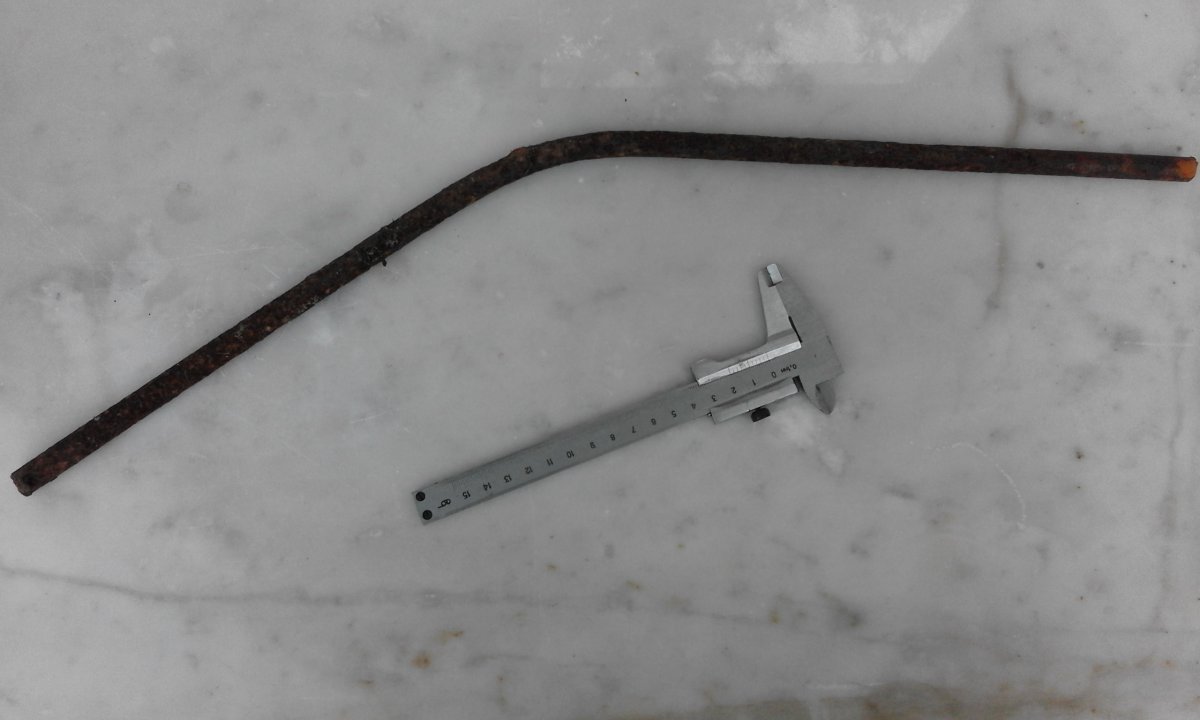

Подогнал посадочное место под рукоятку с кнопкой. Проверил работу, будет работать.
В далнейшем подгонка внешних габаритов.



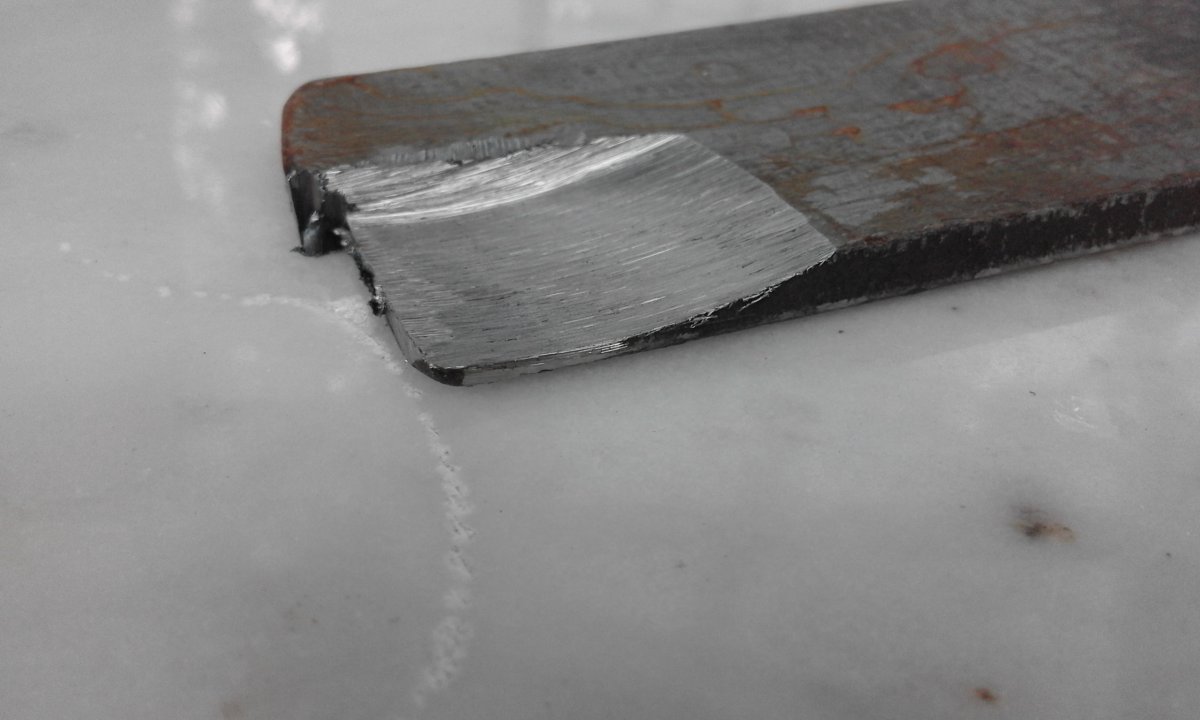

Расчертил и вырезал более точную форму.

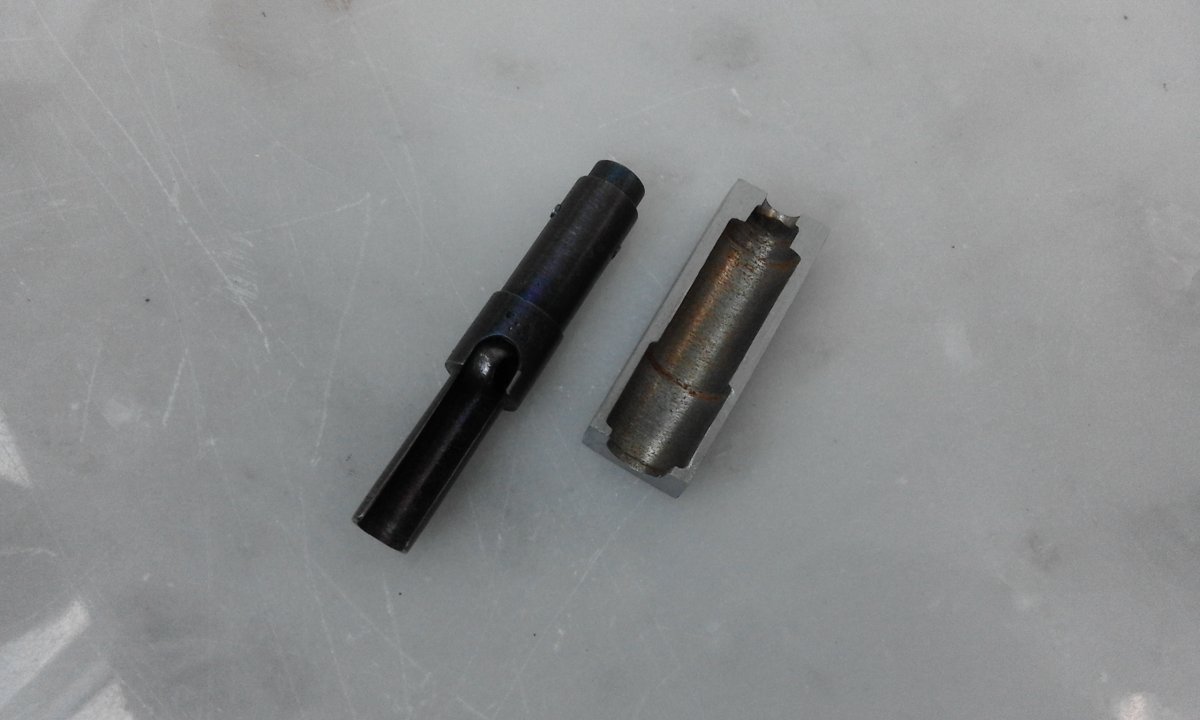

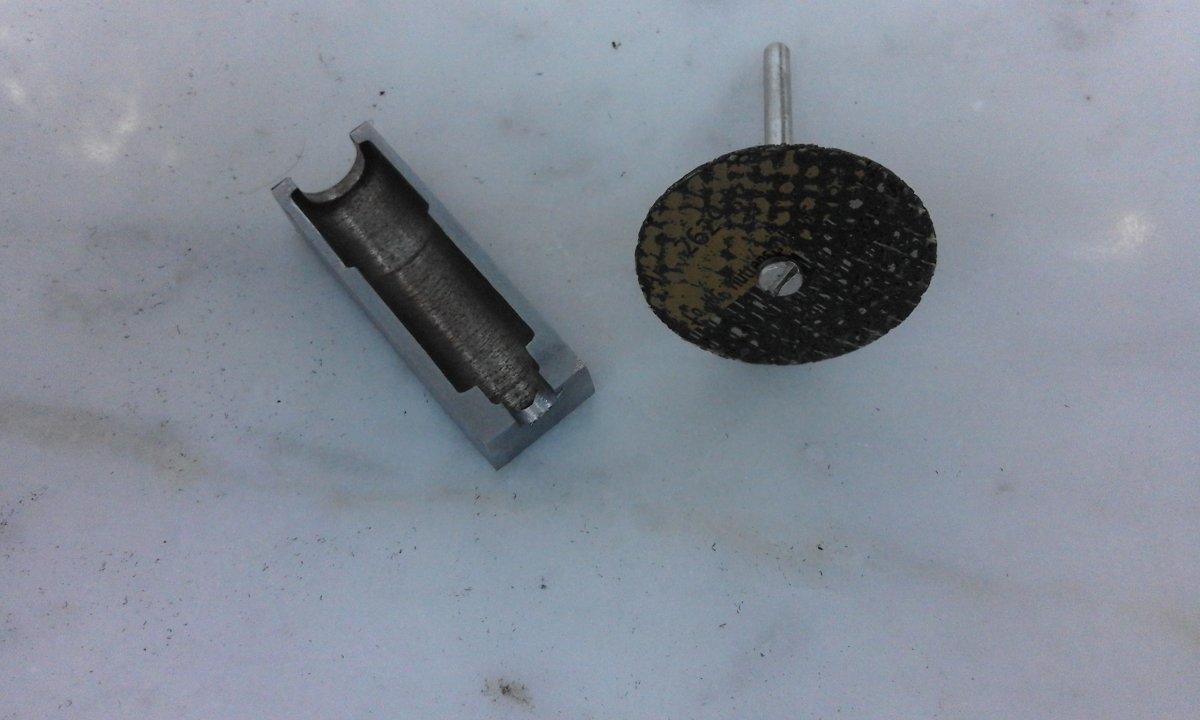

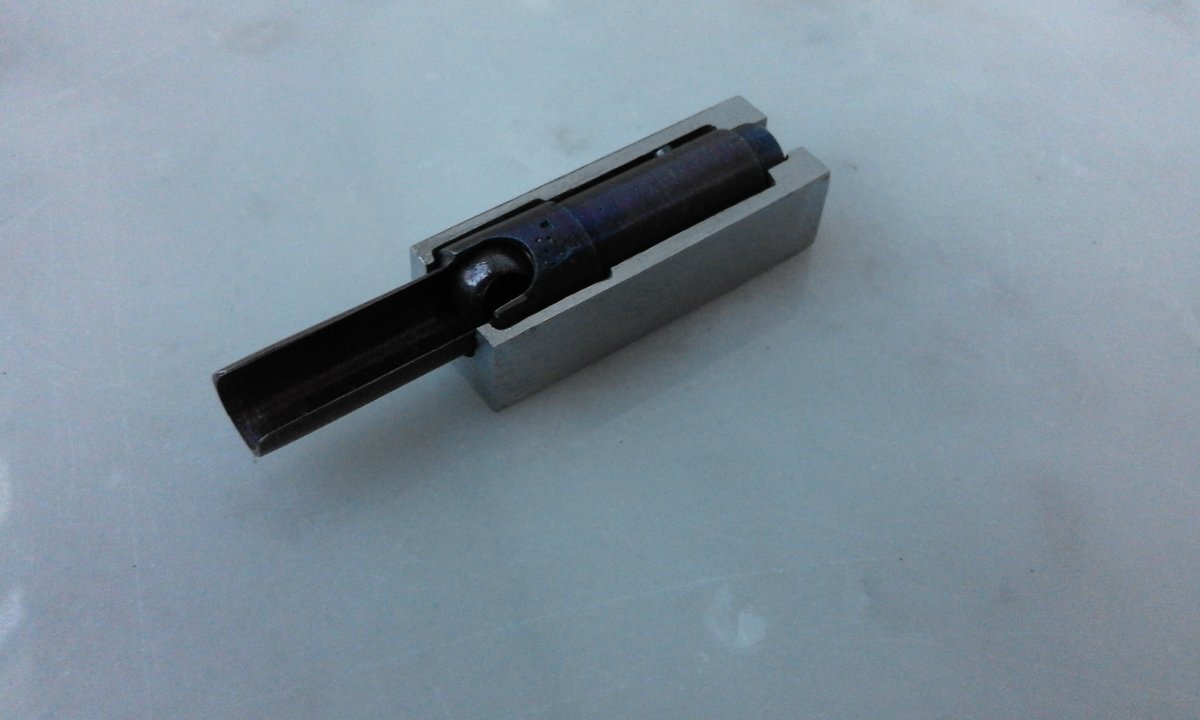

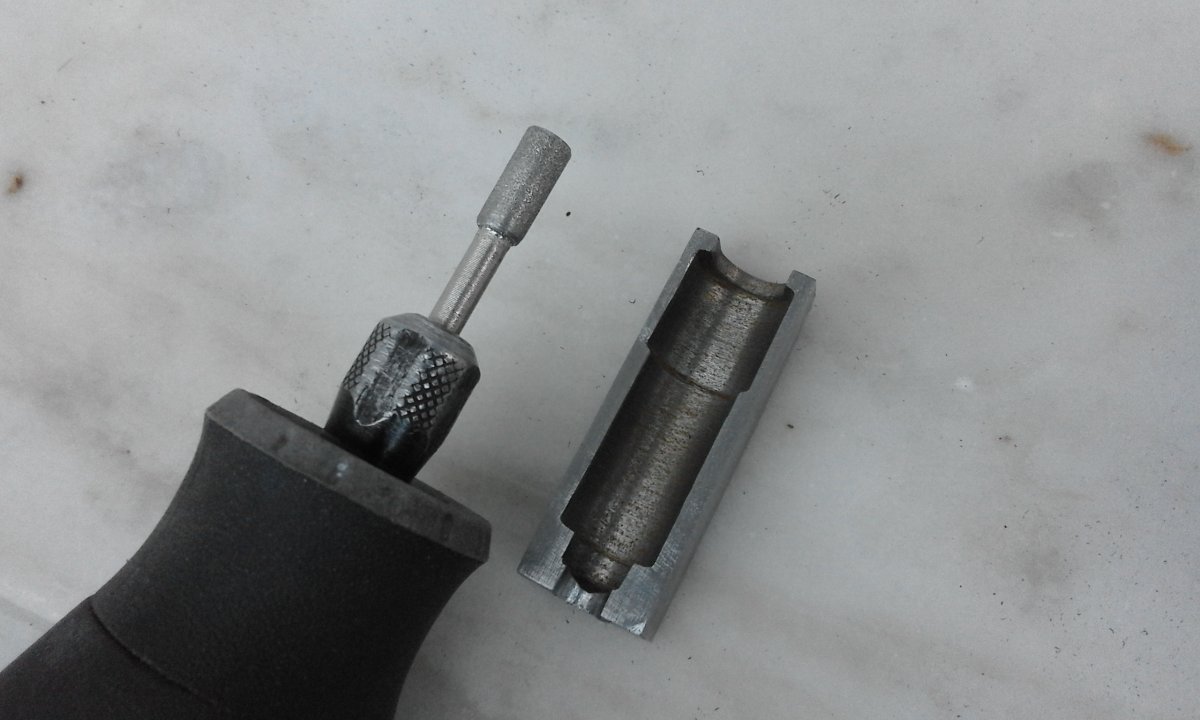

Последняя (фрезеровка). В начале делал диском и потом поправил алмазной насадкой 5мм. Повторюсь что делаю без чертежа а лиш по фото и по подгонке к рукоятке шомпола.



На этой ноте остановился.
Как не крути но хочется увидить фото детали с тылной стороны и лиш тогда продолжить работу. Переделывать не хочу.

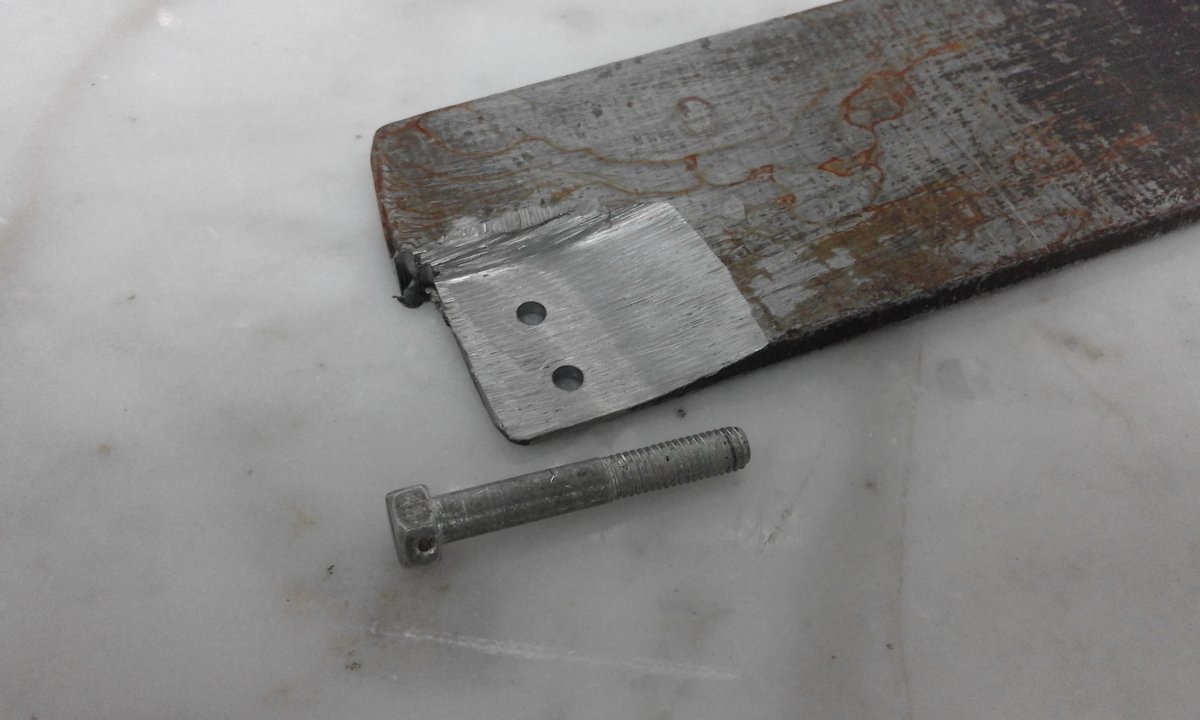

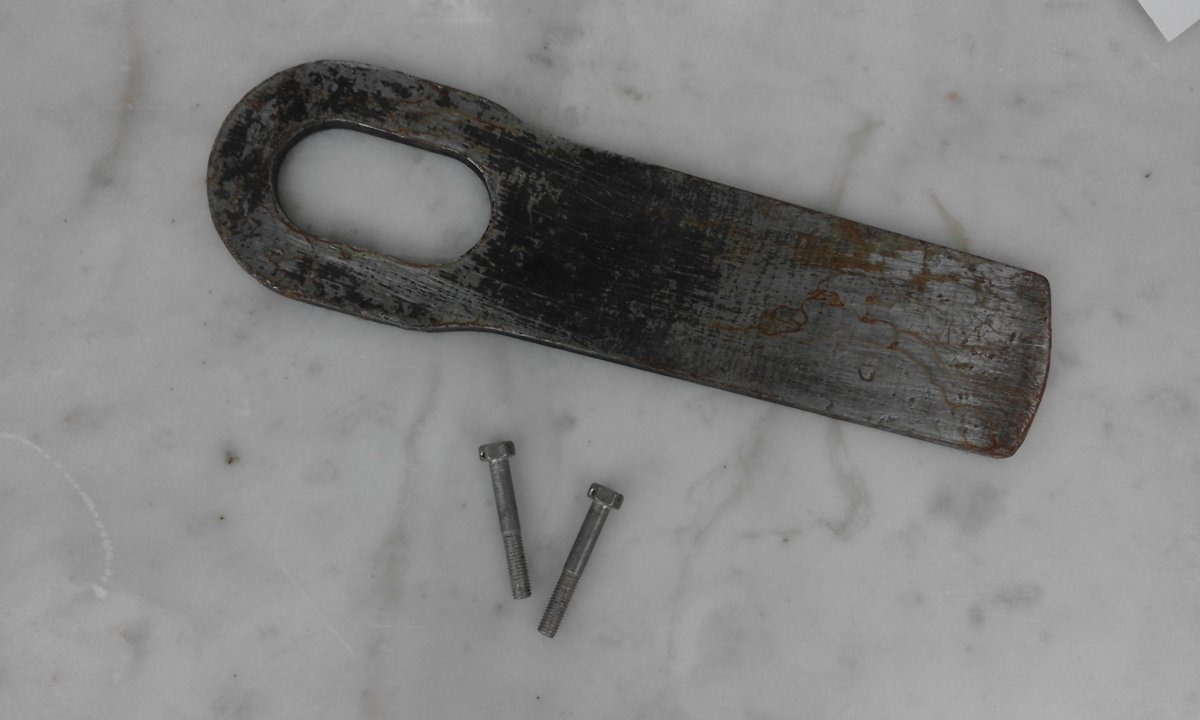

Взялся за ложевые пружины колец. Подобрал болты с правилной резбой и металлическую пластину (какая то серьга найденая на дороге).



Шаг первый. Подогнал с запасом место крепления стойки с резьбой.

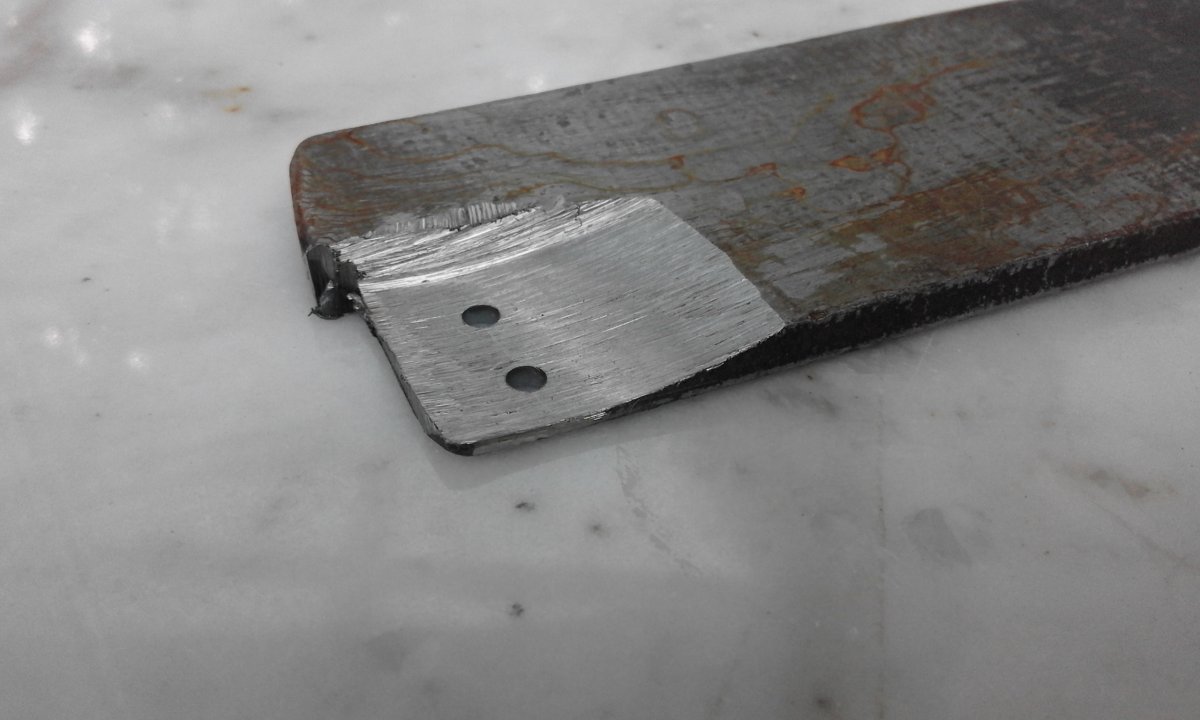

Просверлил два отверстия по 3мм, для стоек.



В отверстиях сделал потаи, подогнал концы стоек под отверстия, учитывая размеры которые должны получиться на пружинах.

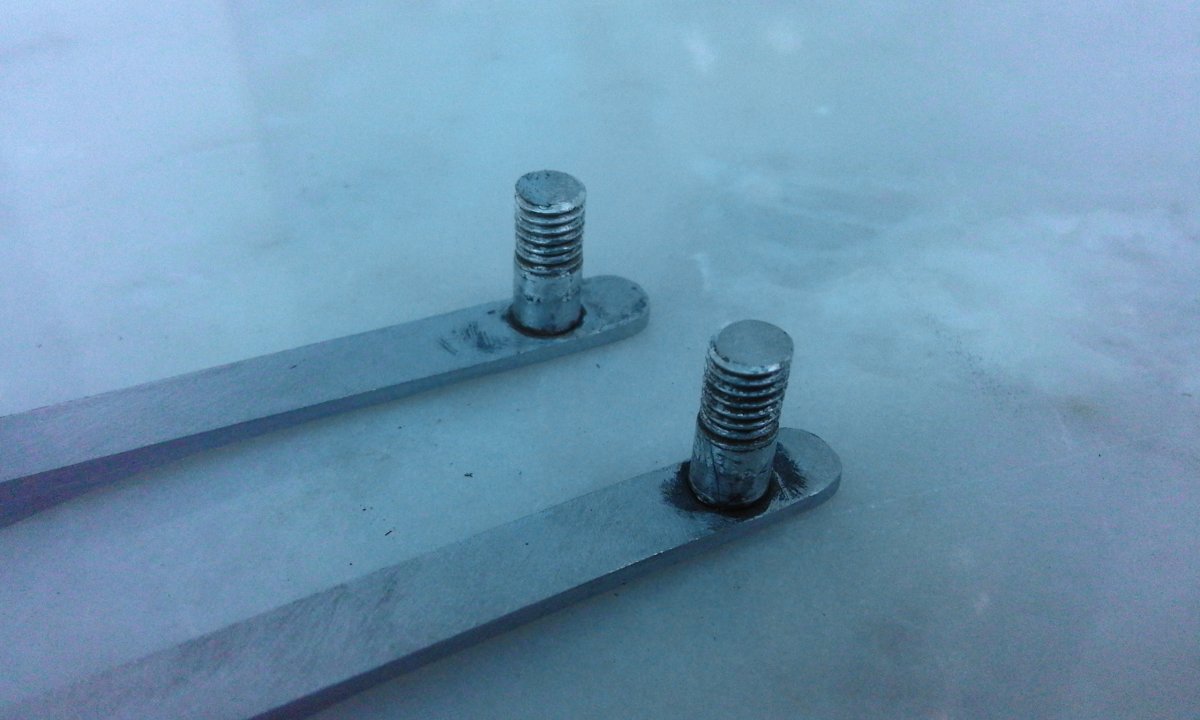

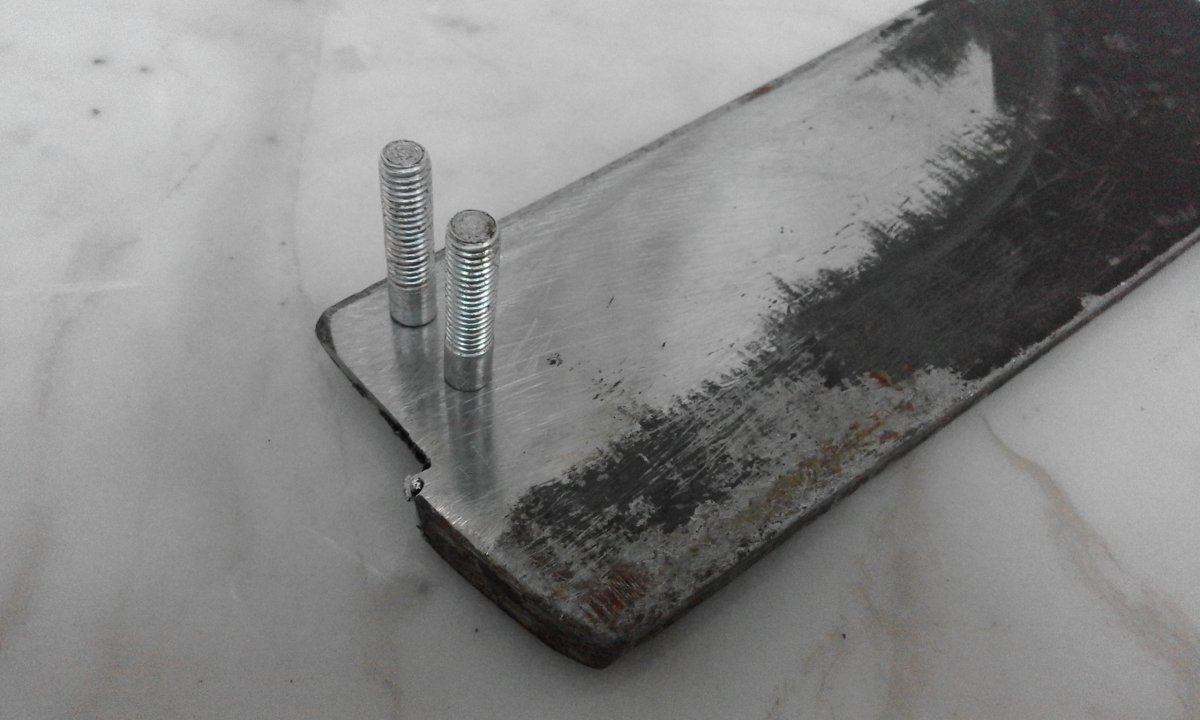

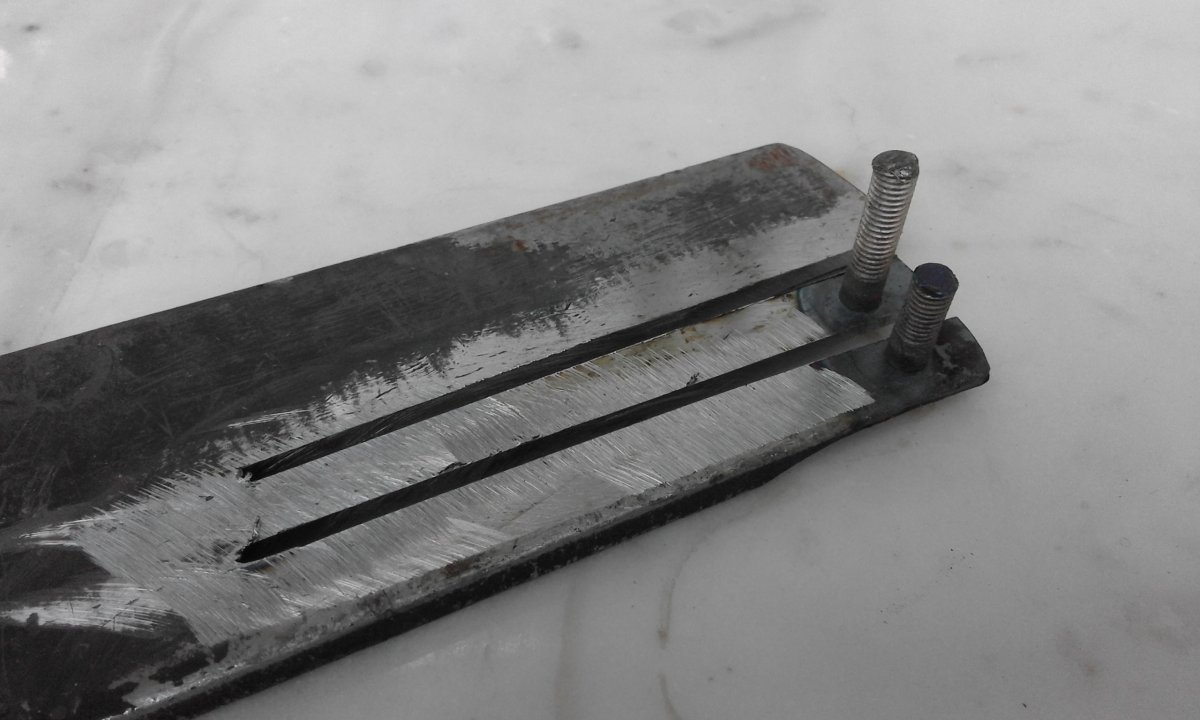

Вставил стойки, расклепал, заварил сварочником и разрезал на отделные пластины.
После того как вставил первую стойку и расклепа, зразу отрезал её в чут короче. Делал это для того чтобы при расклёпе второй стойки ничего не мешало. Стойки не резал сразу в размер так как делал на коленке и при расклёпе конец резбы по любому примнётся.

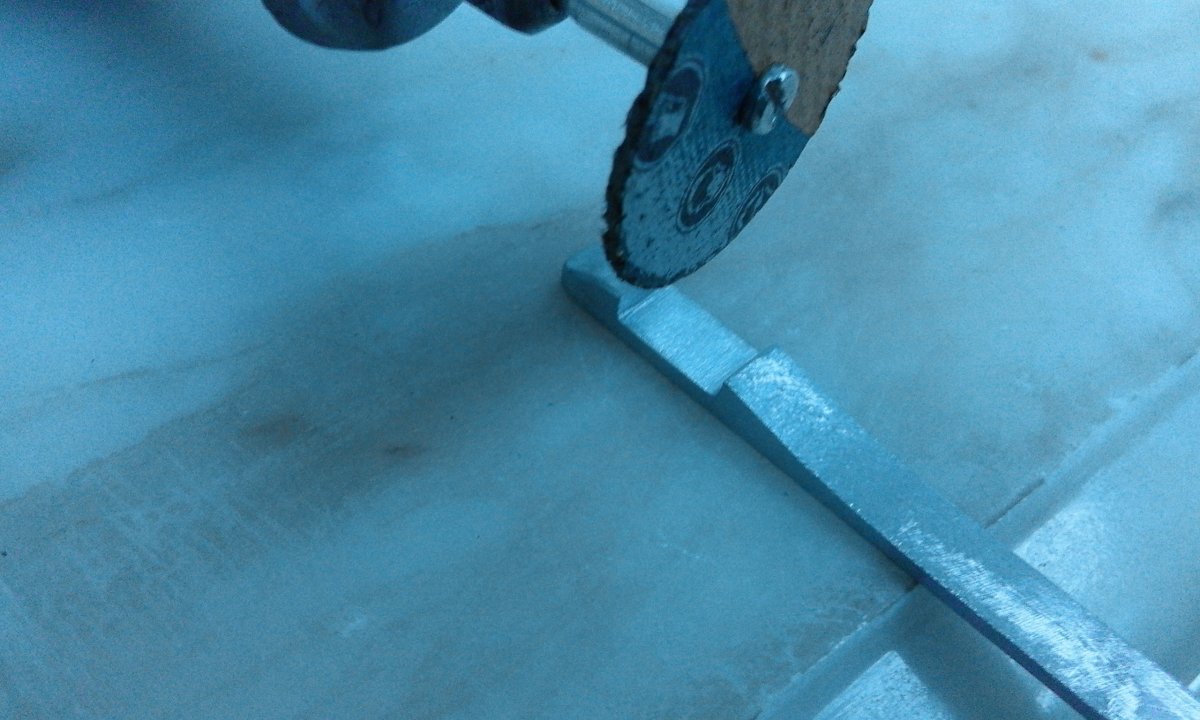

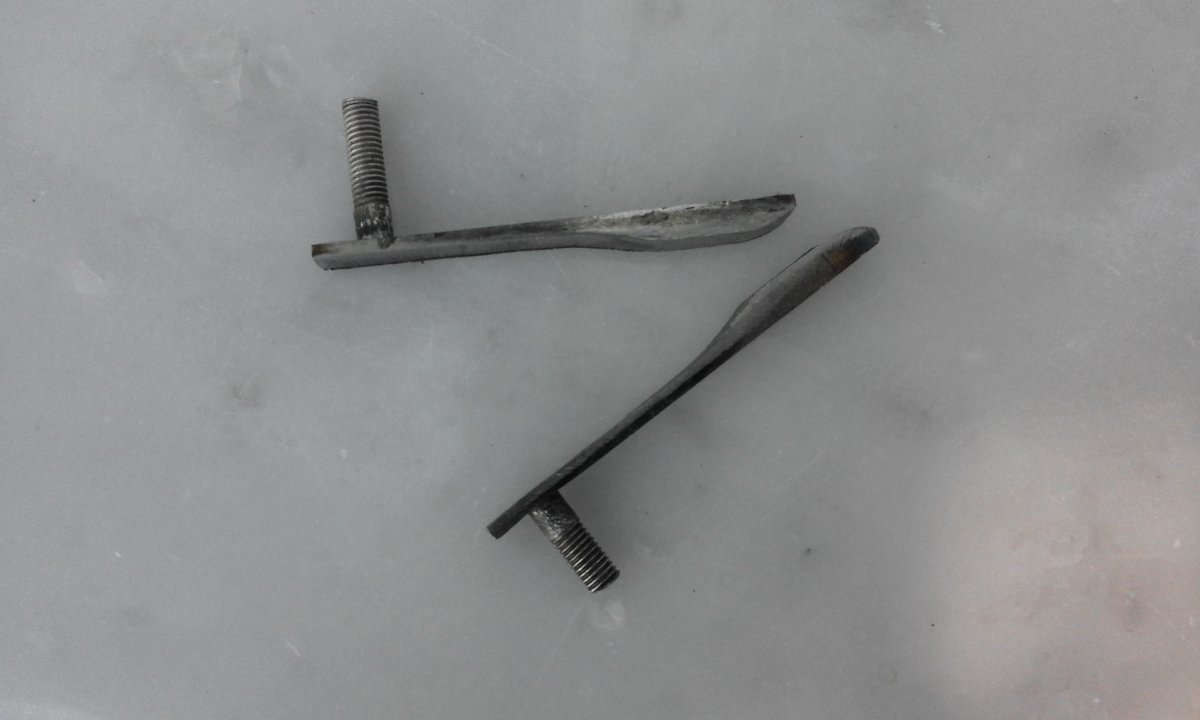

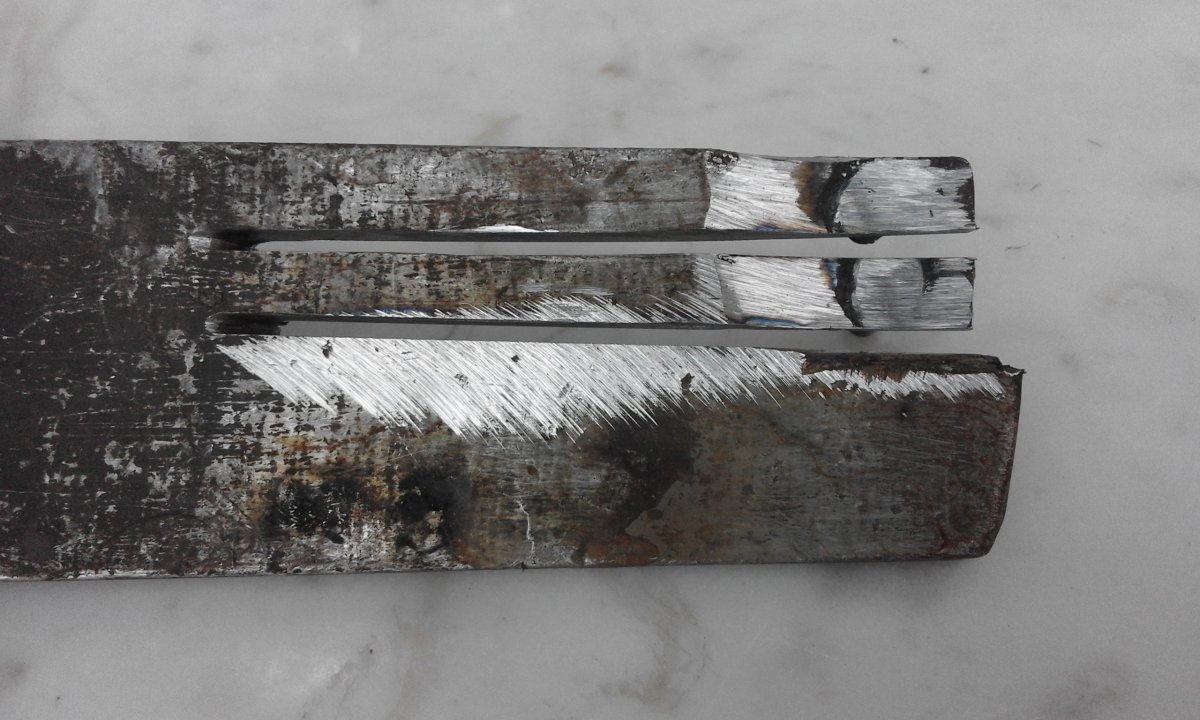

Смастерил болгаркой грубую форму пружин.

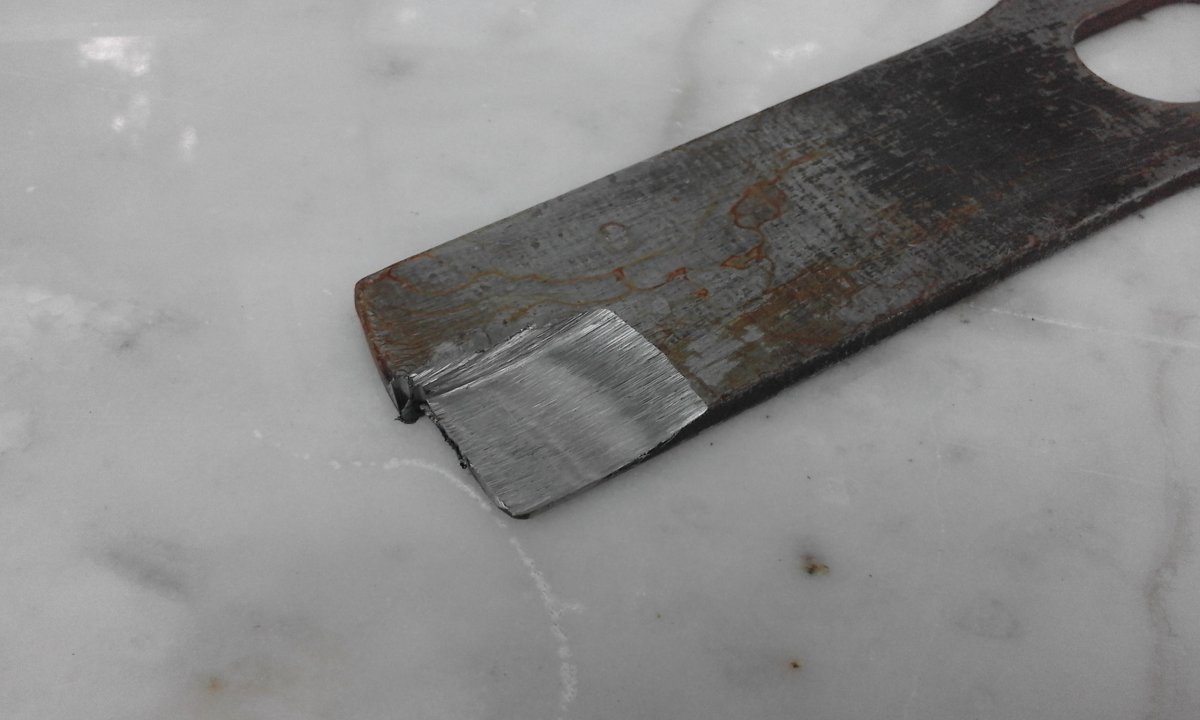

Более точная подгонка, пока только болгаркой.

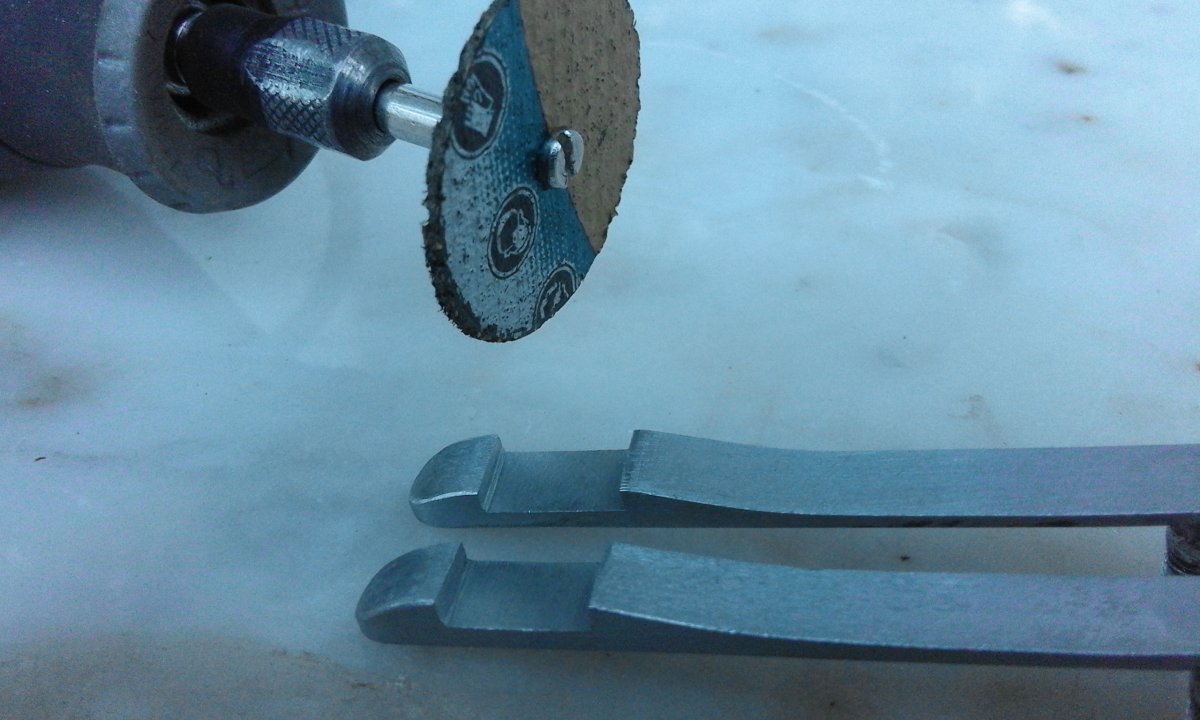

Окультурил заготовки пружин надфилями и дремелем вырезал посадочные места под кольца. После дремеля посадочные места прошолся надфилями.

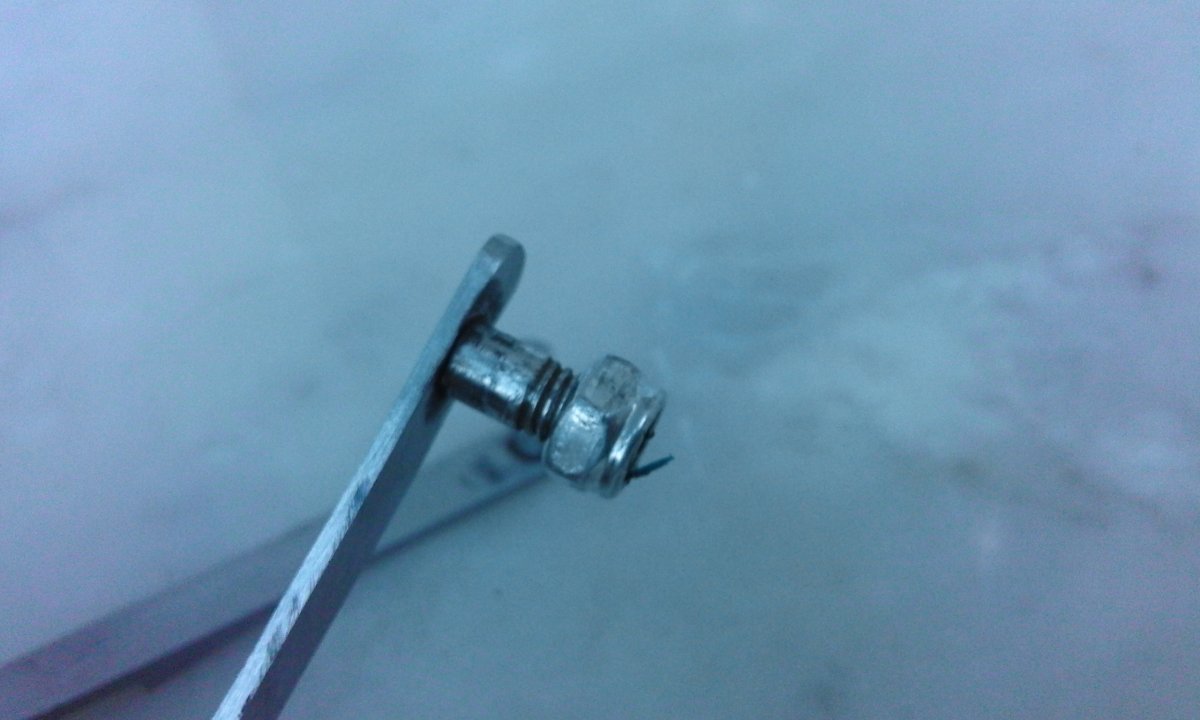

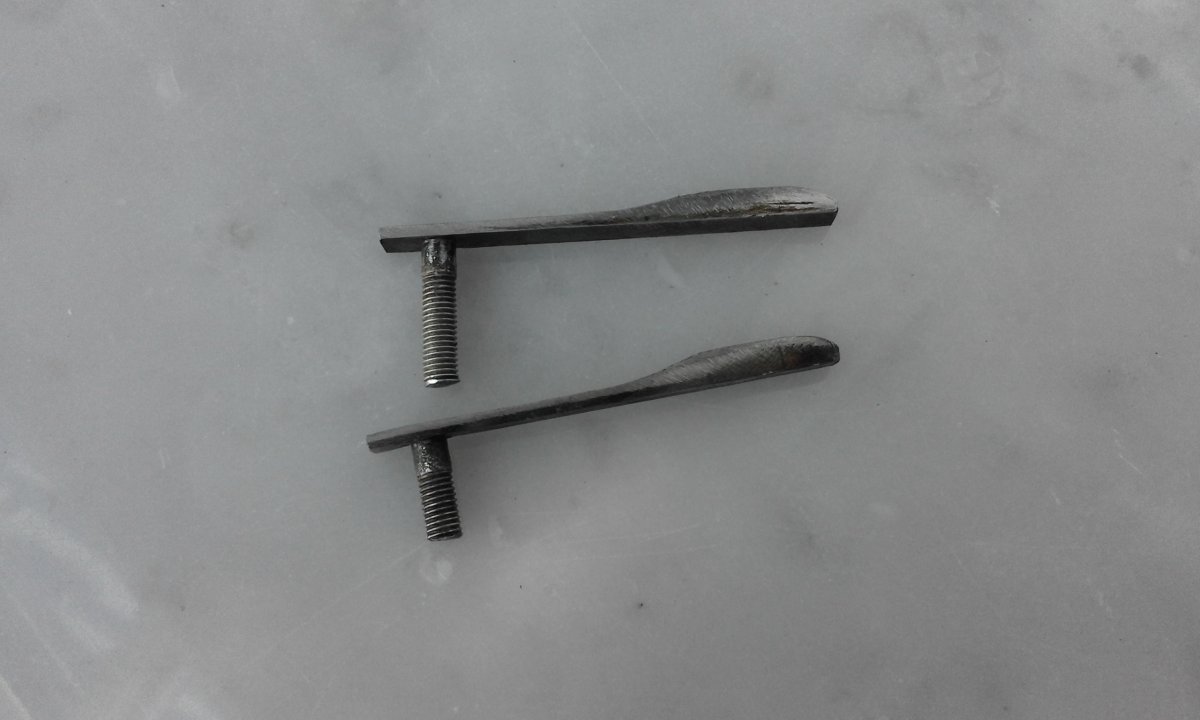

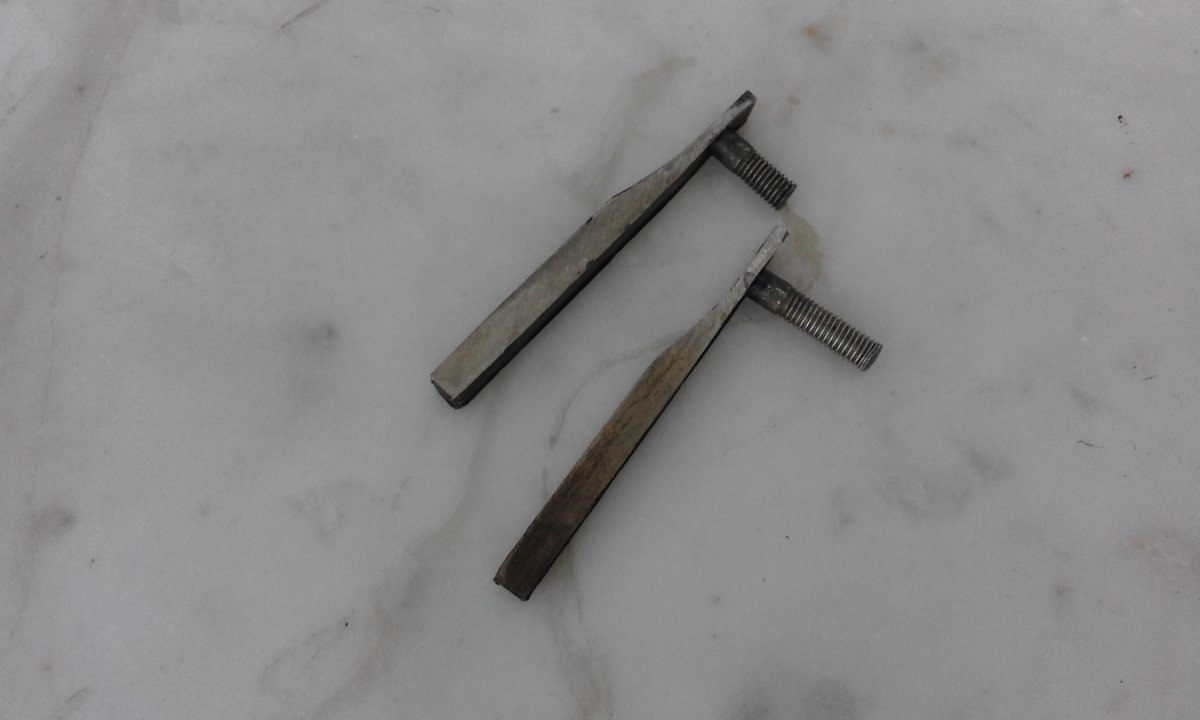

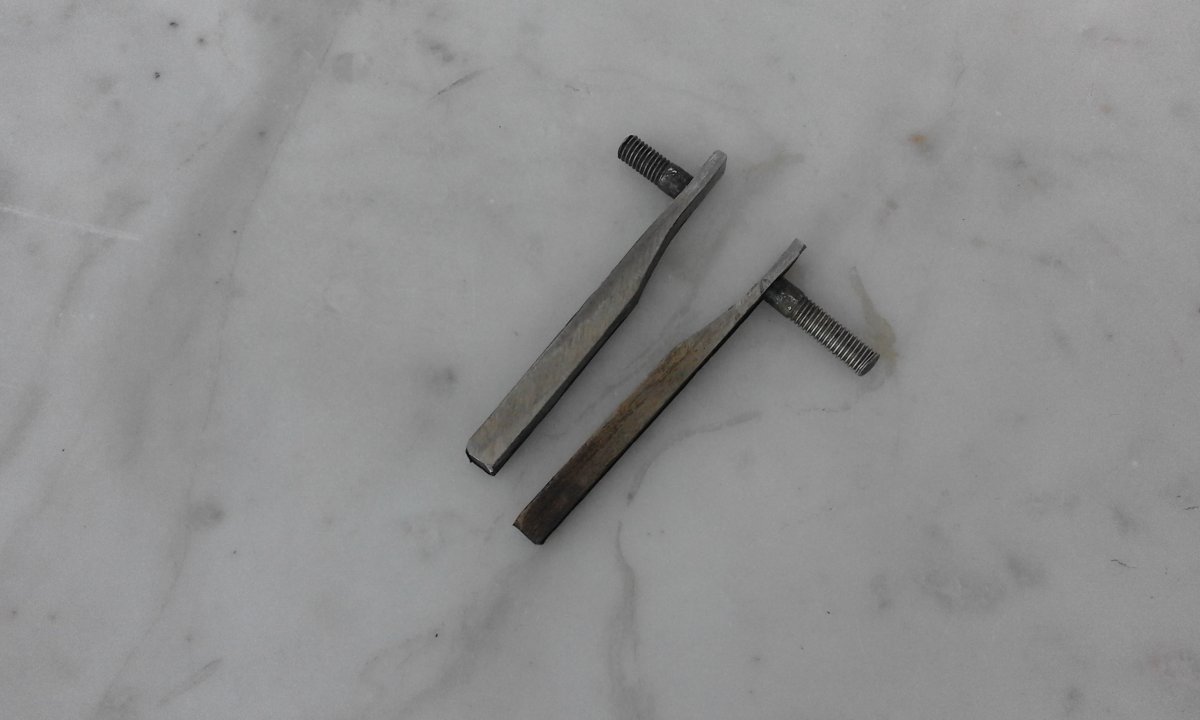

Отрезал стойки в размер, проверил гайкой резбу, всё чотко.

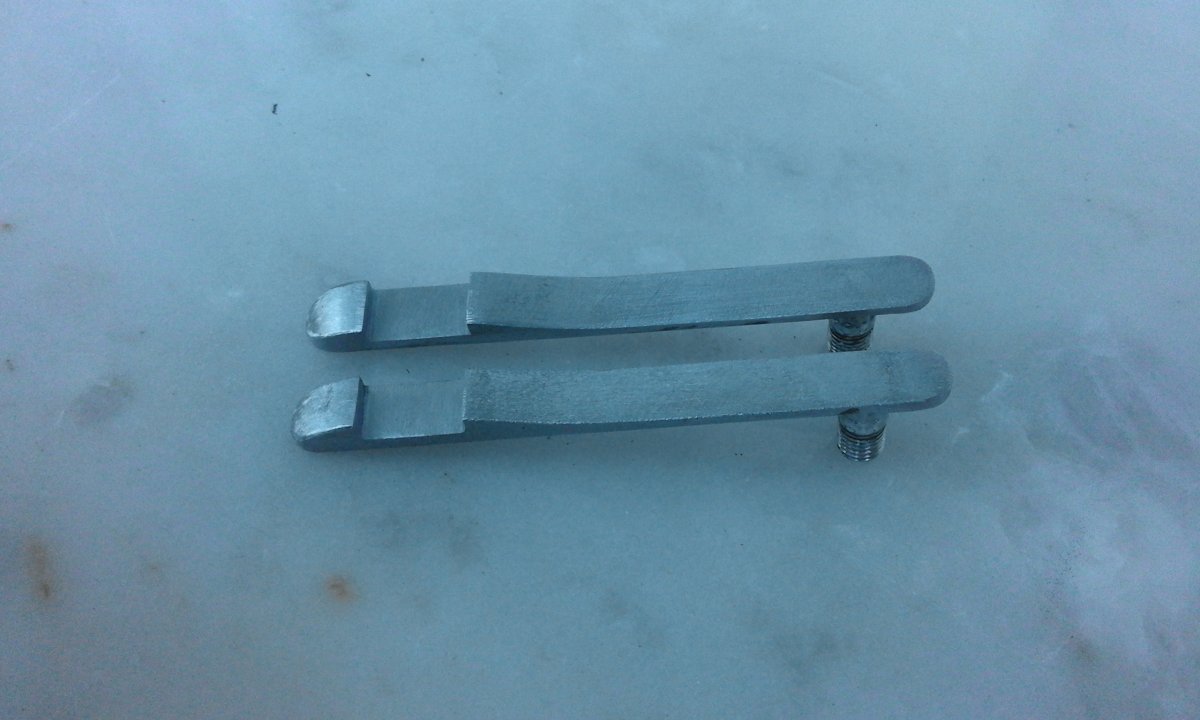

Сегодняшний результат. Осталось чуток подвести формы.



Заготовки пружин пока в сторону. Решил сделать заготовки гаек.
Взял пруток Ф12 мм (с запасом (другого не нашол)) и вырезал два кругляша с неболшим запасом по 6-7мм .



Просверлил отверстия 4мм.

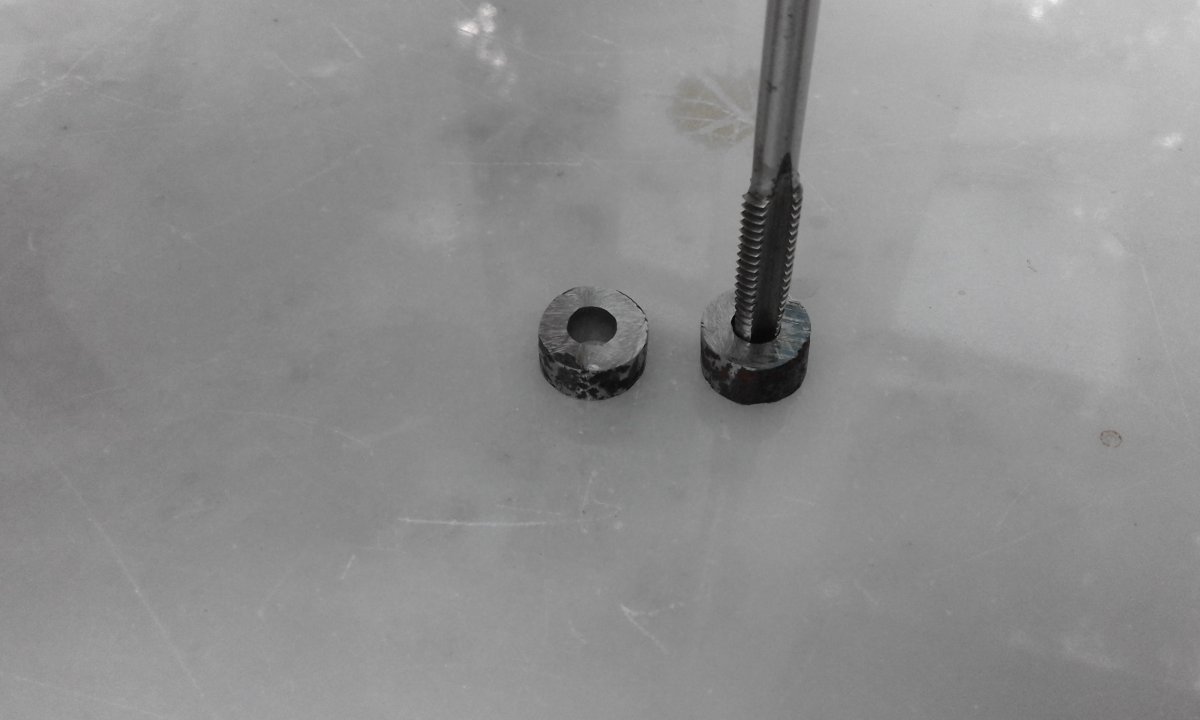

Отверстия чуть довёл надфилем под метчик 5мм. В моём случаи без этого никак, метчик одного прохода и всё должно идти плавно.

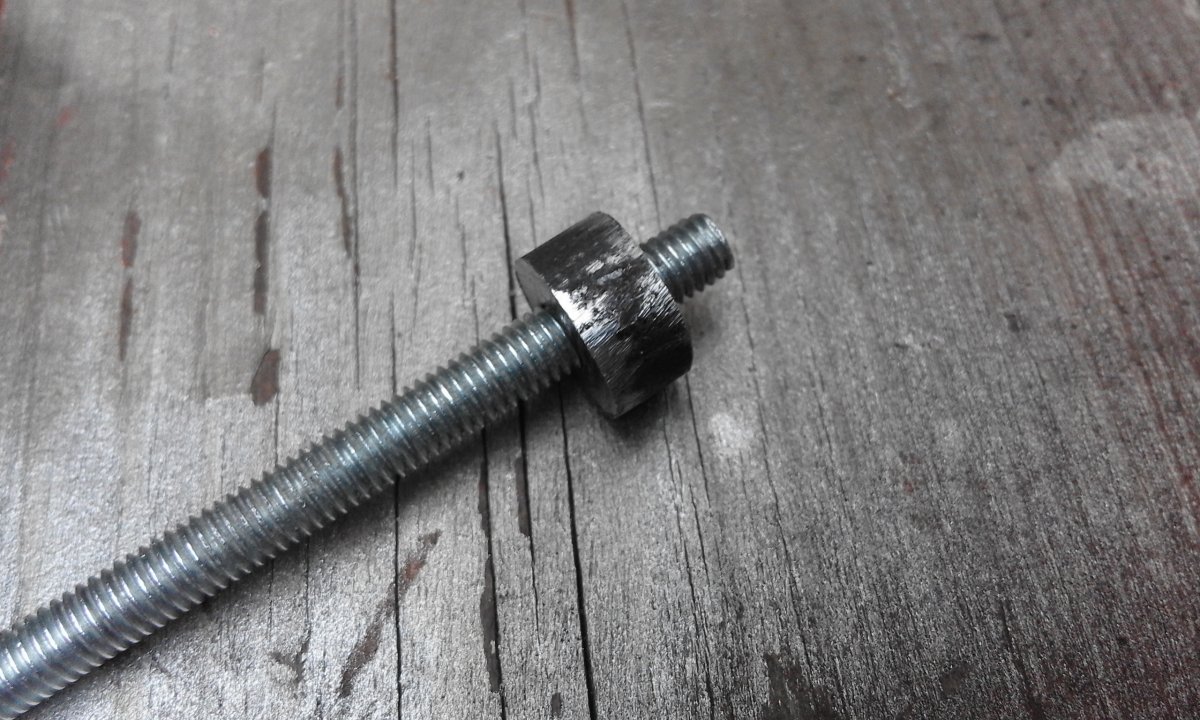

Нарезал резбу м5. Проверил болтом, чтоб на верника.

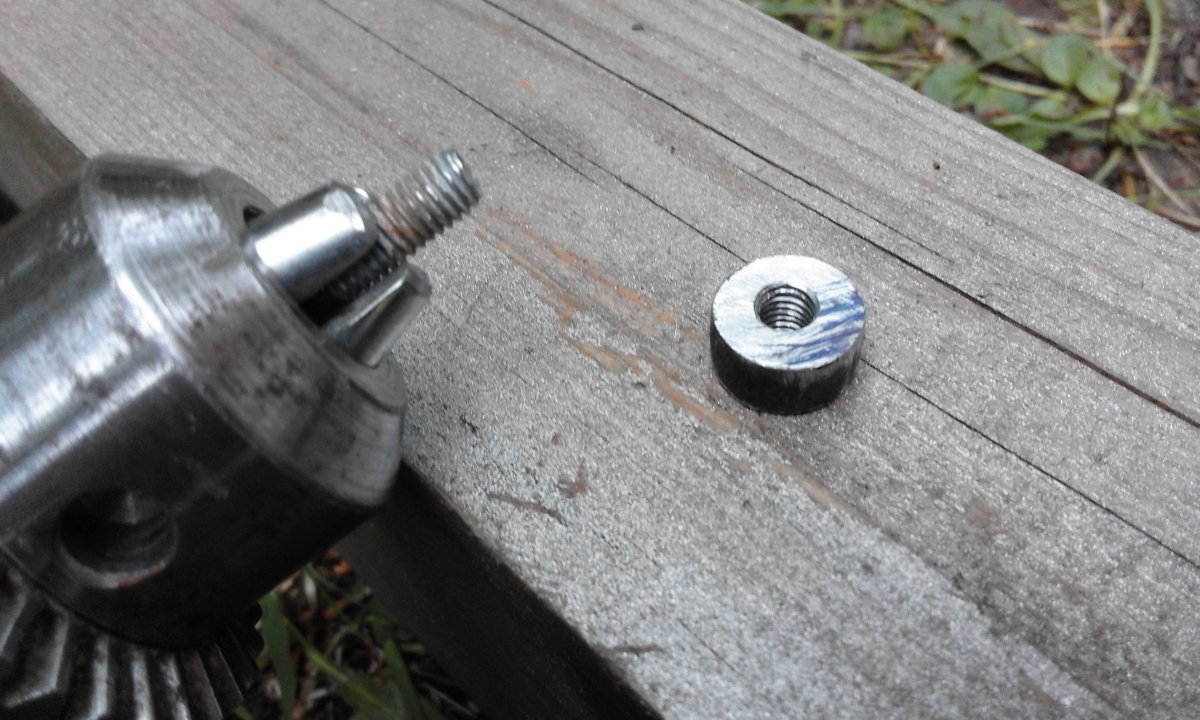

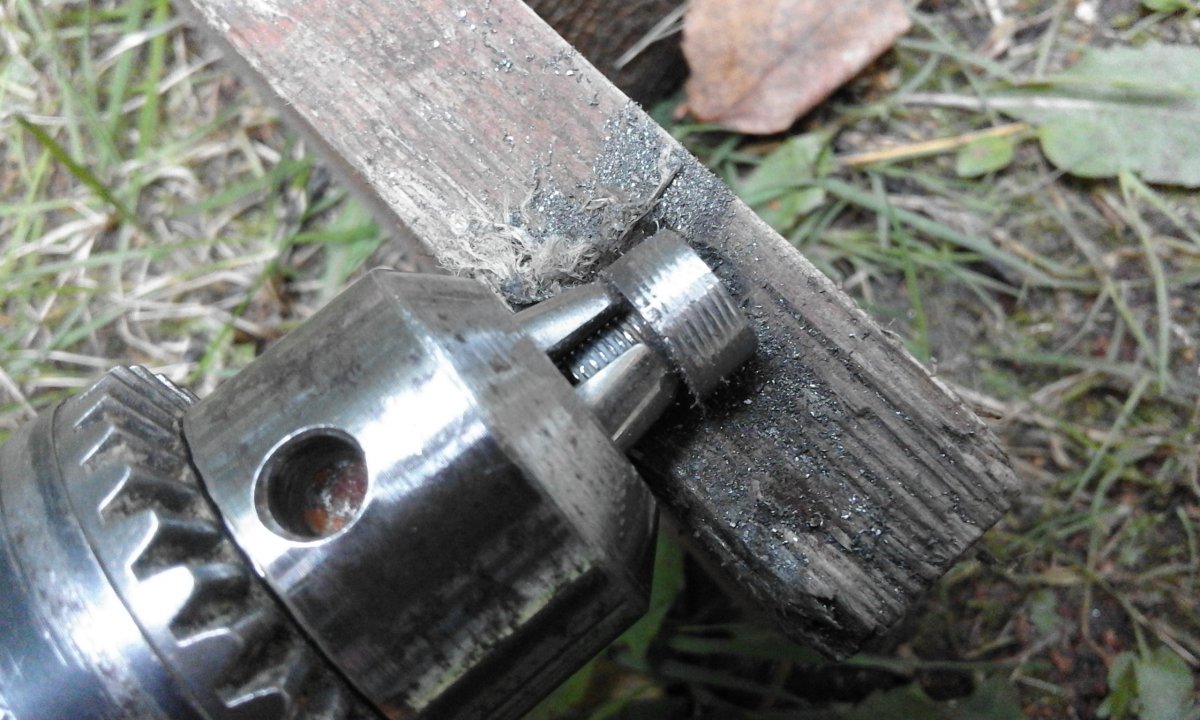

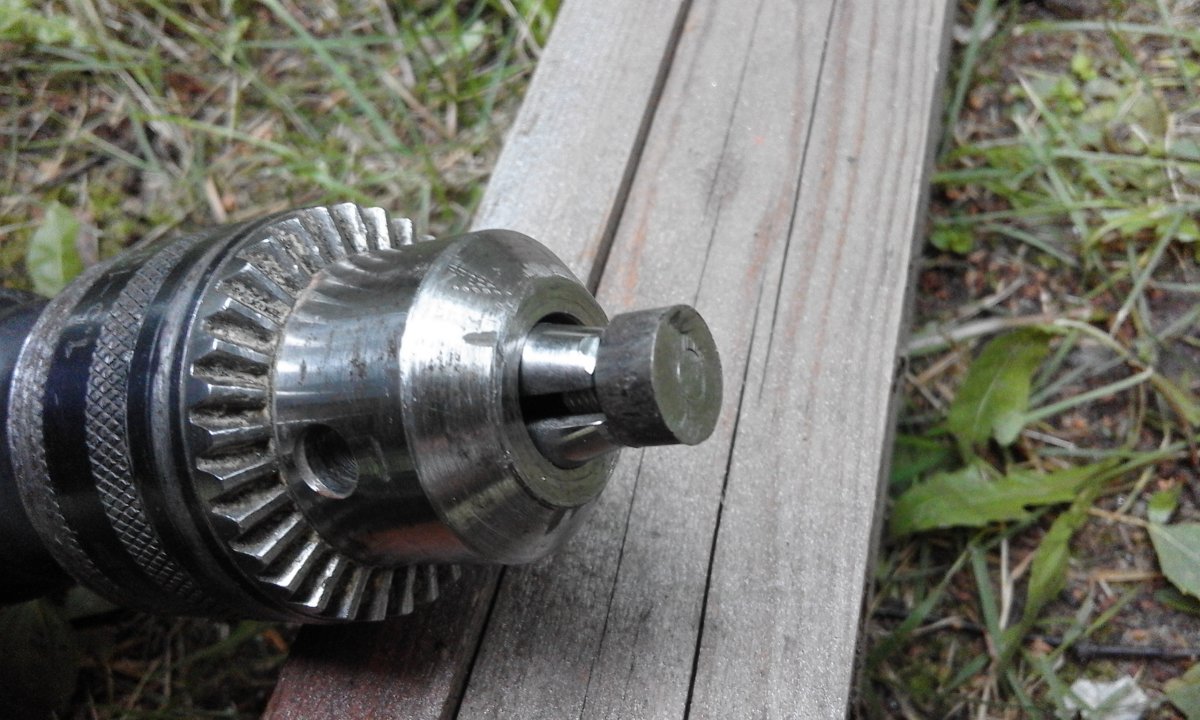

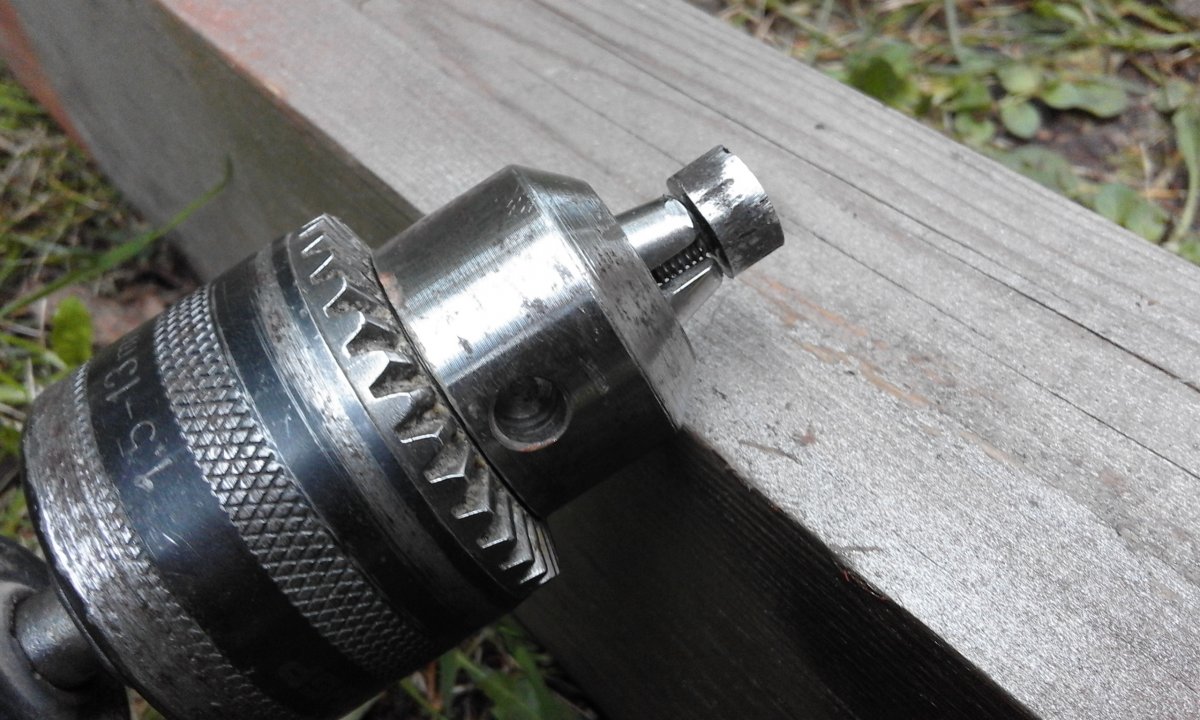

Зажал в дрель часть болта с резьбой, накрутил заготовку, на оборотах дрели шлифанул торец заготовки болгаркой.

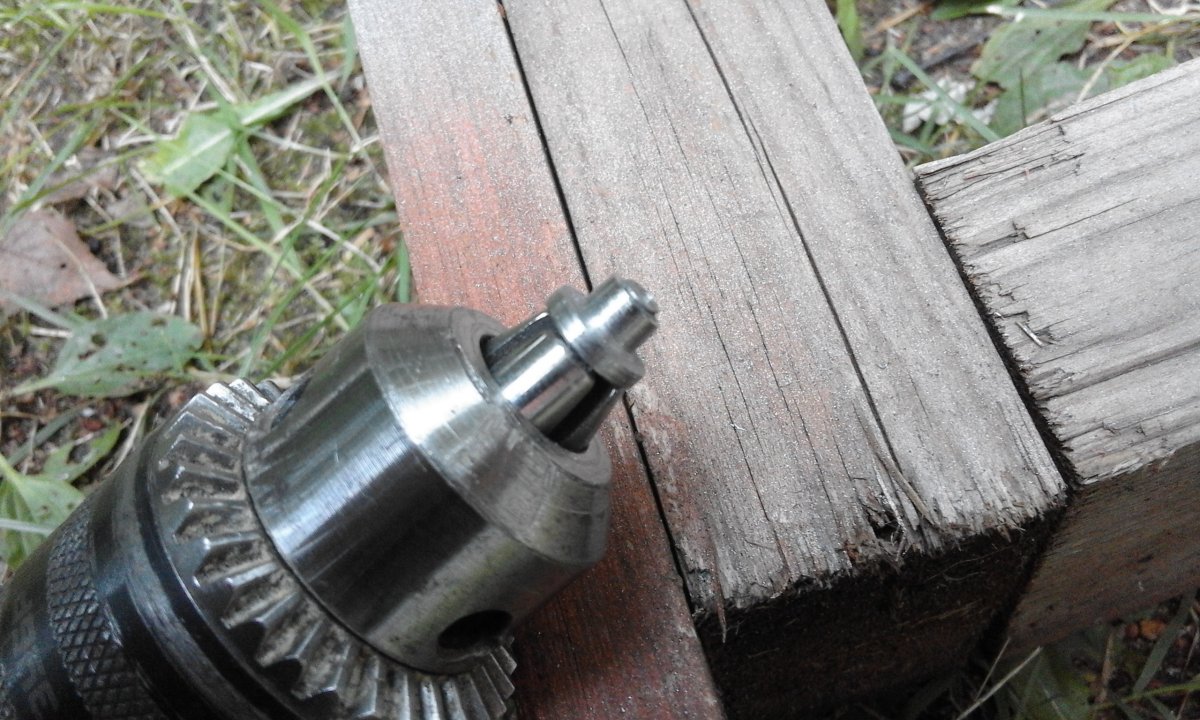

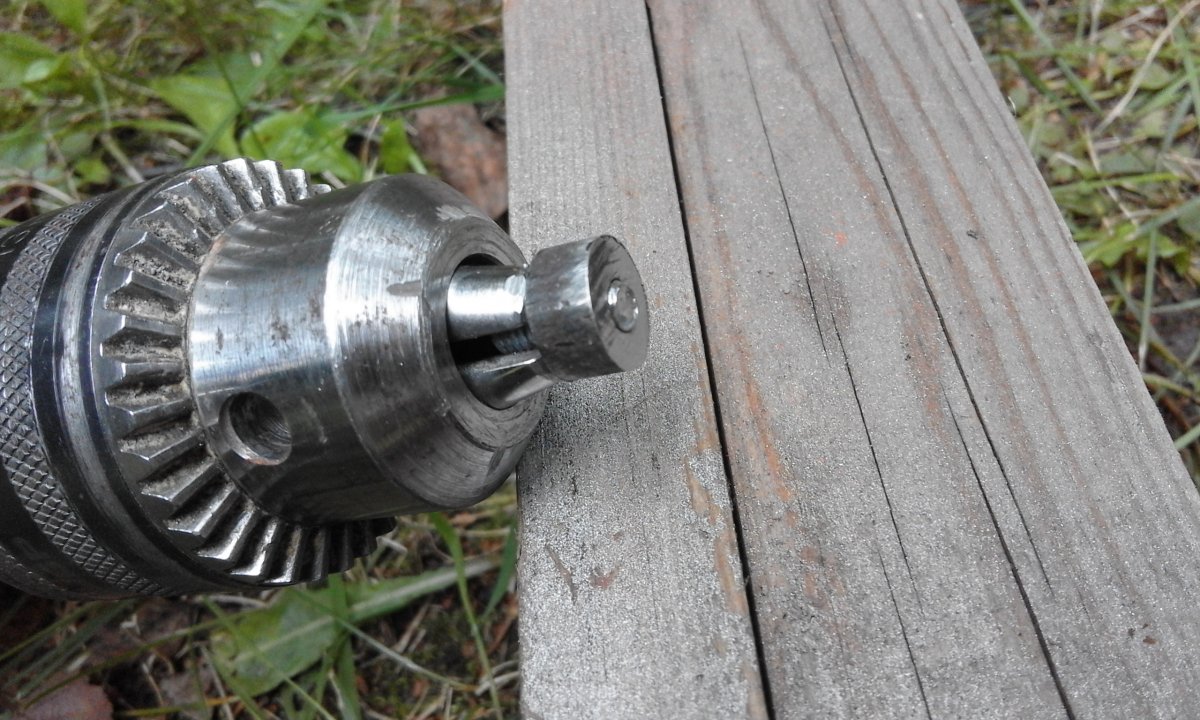

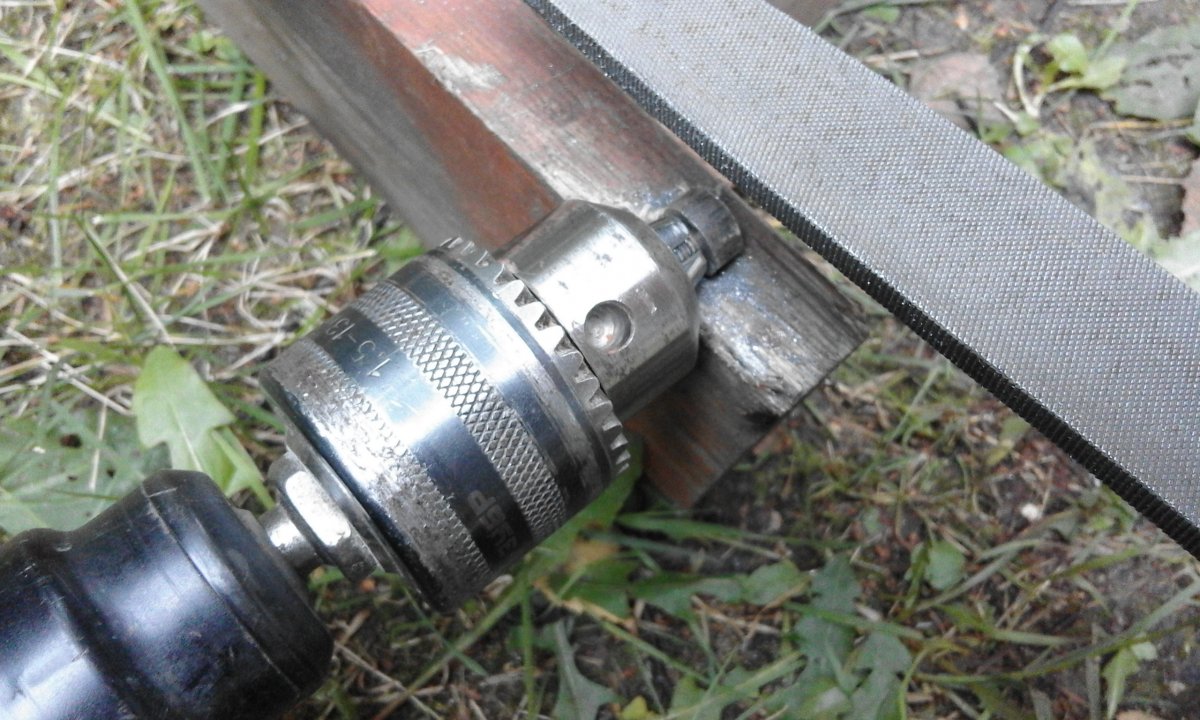

На дрели напилником проточил диаметр до 11мм, с запасом 0,5мм.



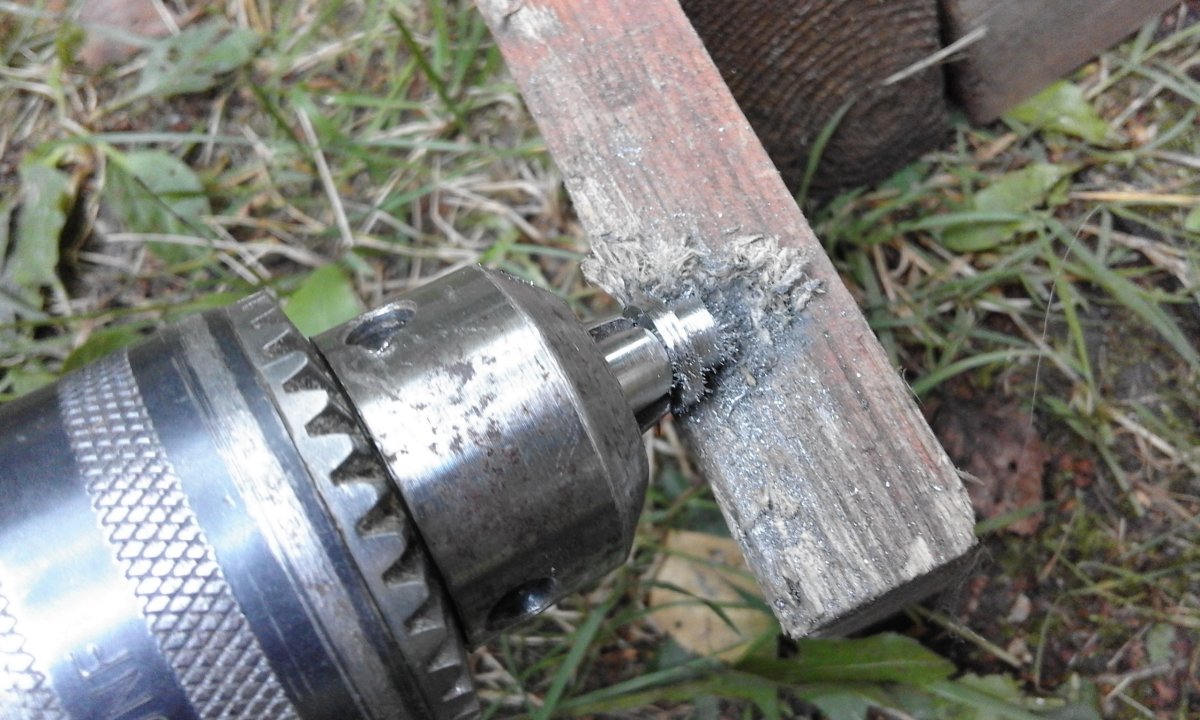

Переставил заготовку ровной стороной к патрону дрели, напилникомне включая дрель спилил с грубого металл предварително всё просчитав по чертежу.

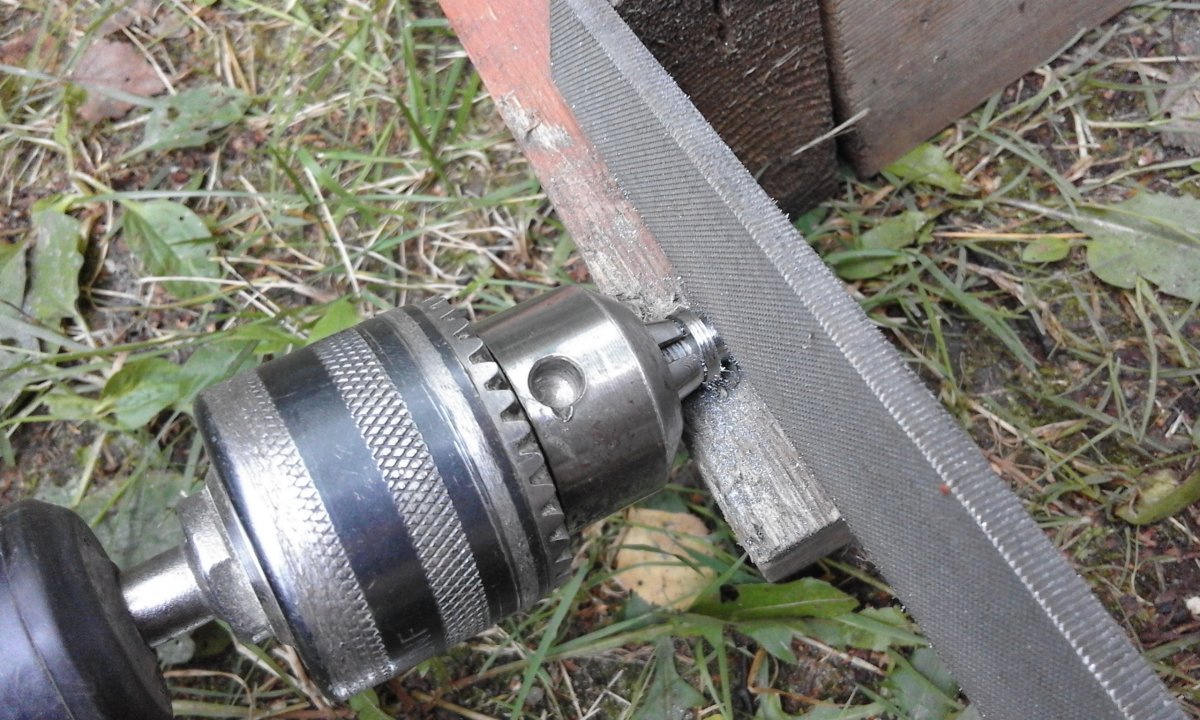

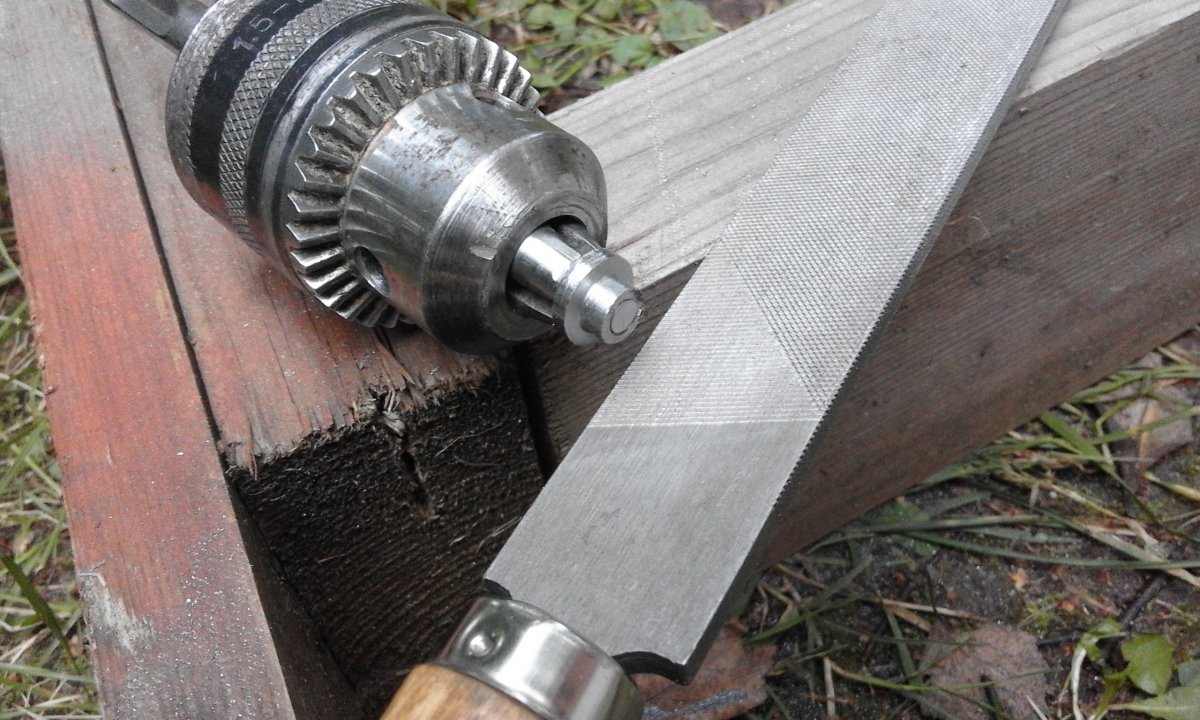

Проточил на оборотах дрели напилником. По началу проточки пришлось чуть местами поправлят без оборотов, для калибровки.

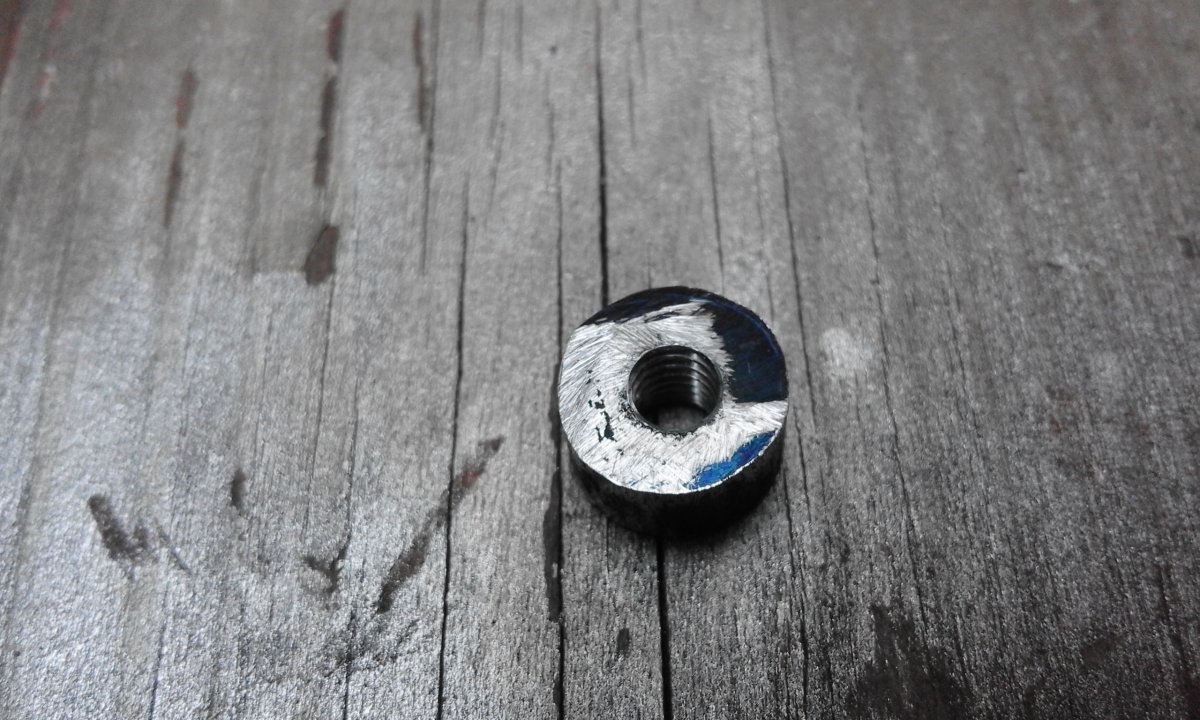

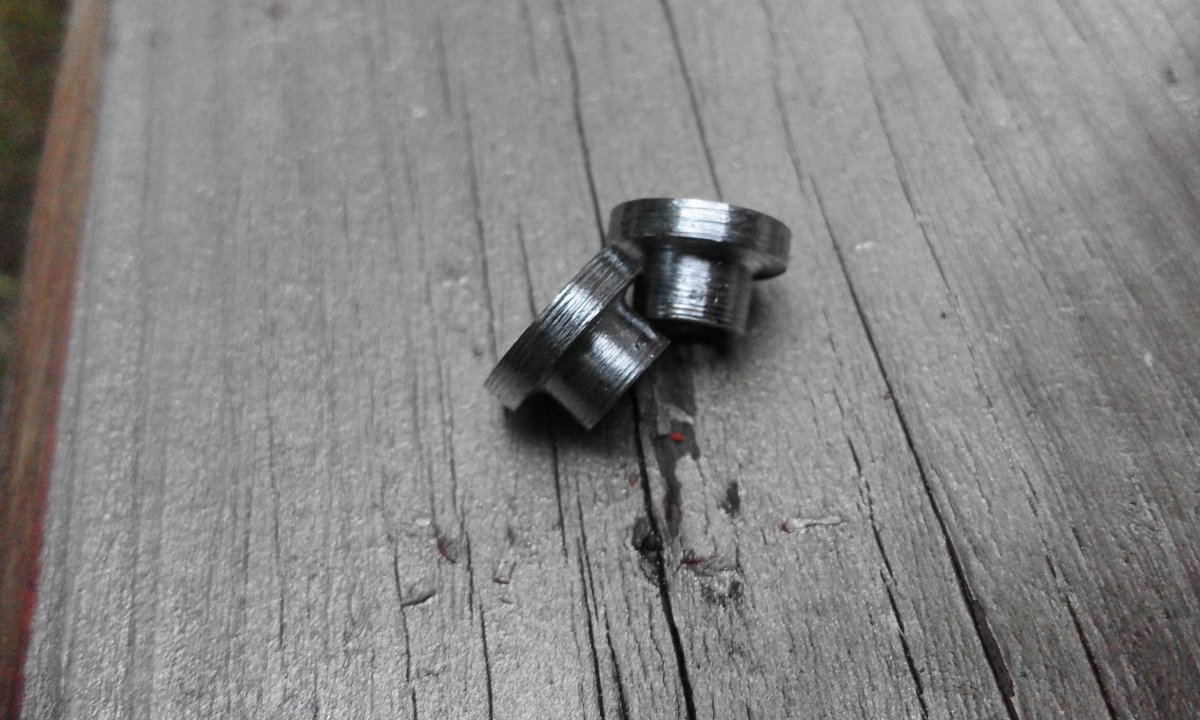

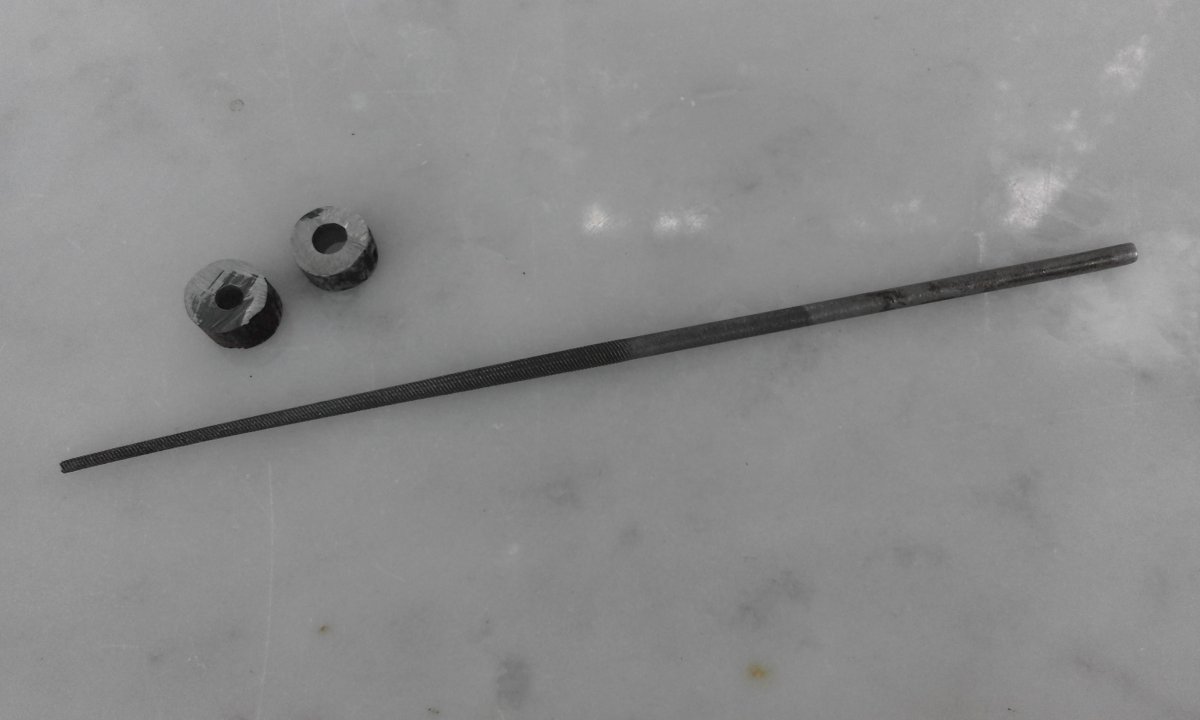

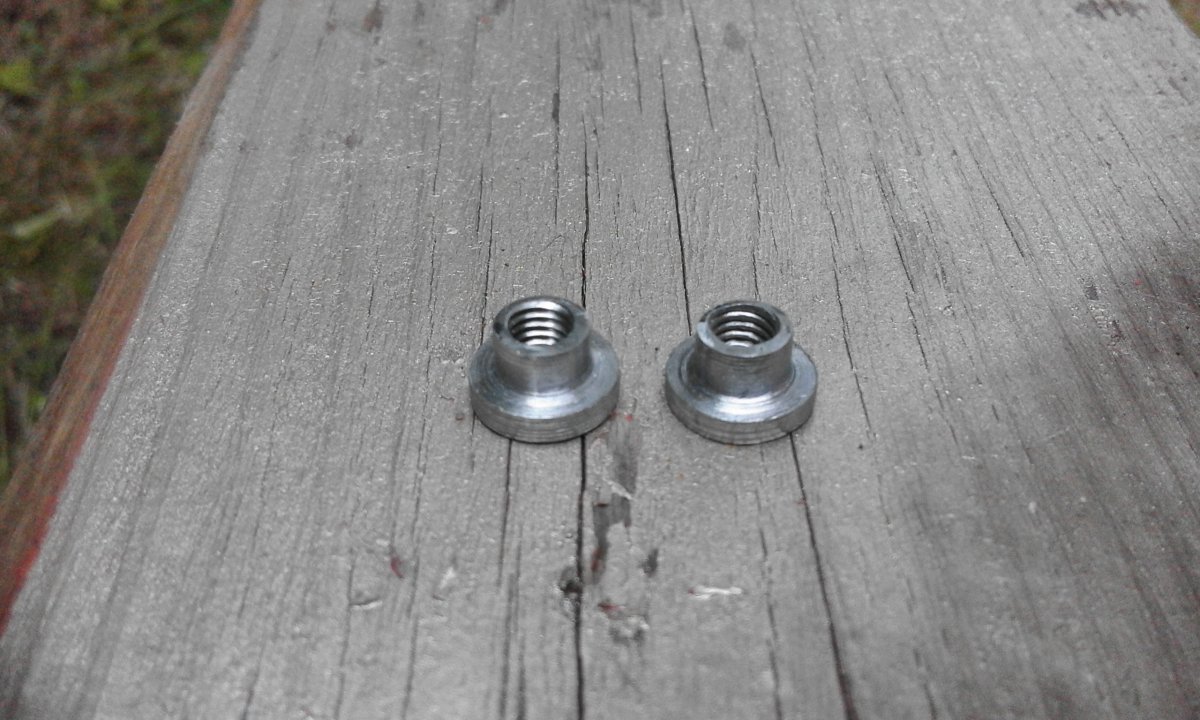

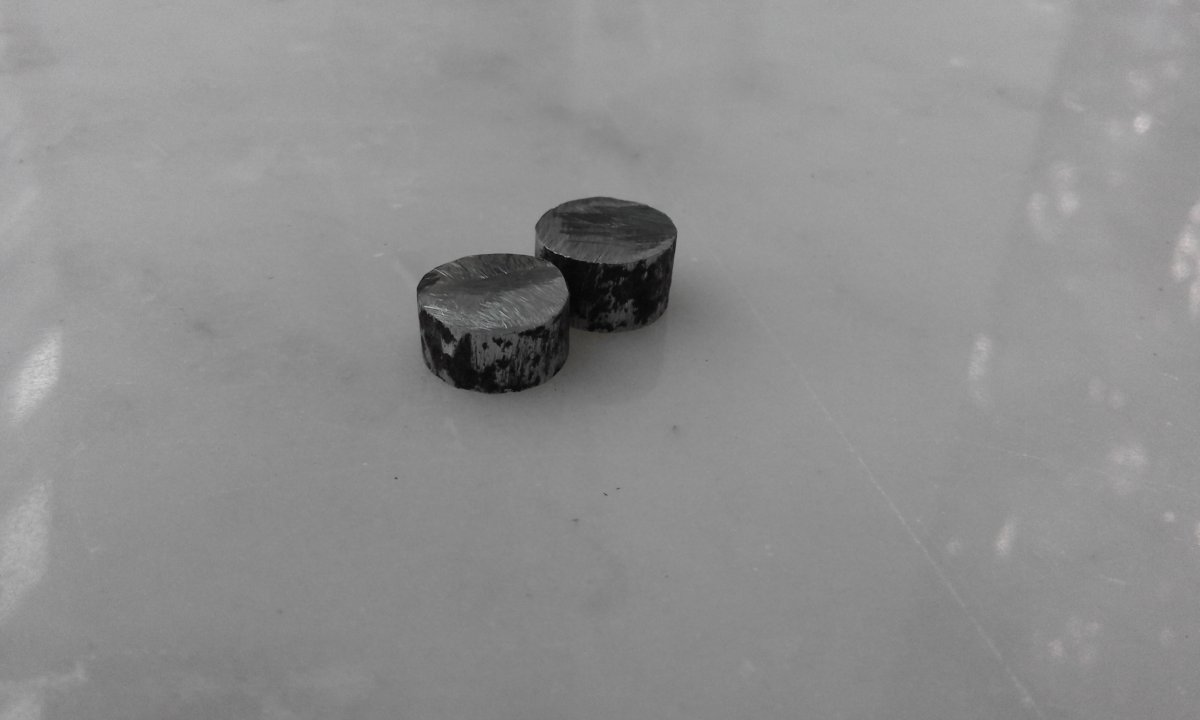

Заготовки гаек готовы. Осталась подгонка под размер (минут 15 работы) и отверстия для вкручивания.

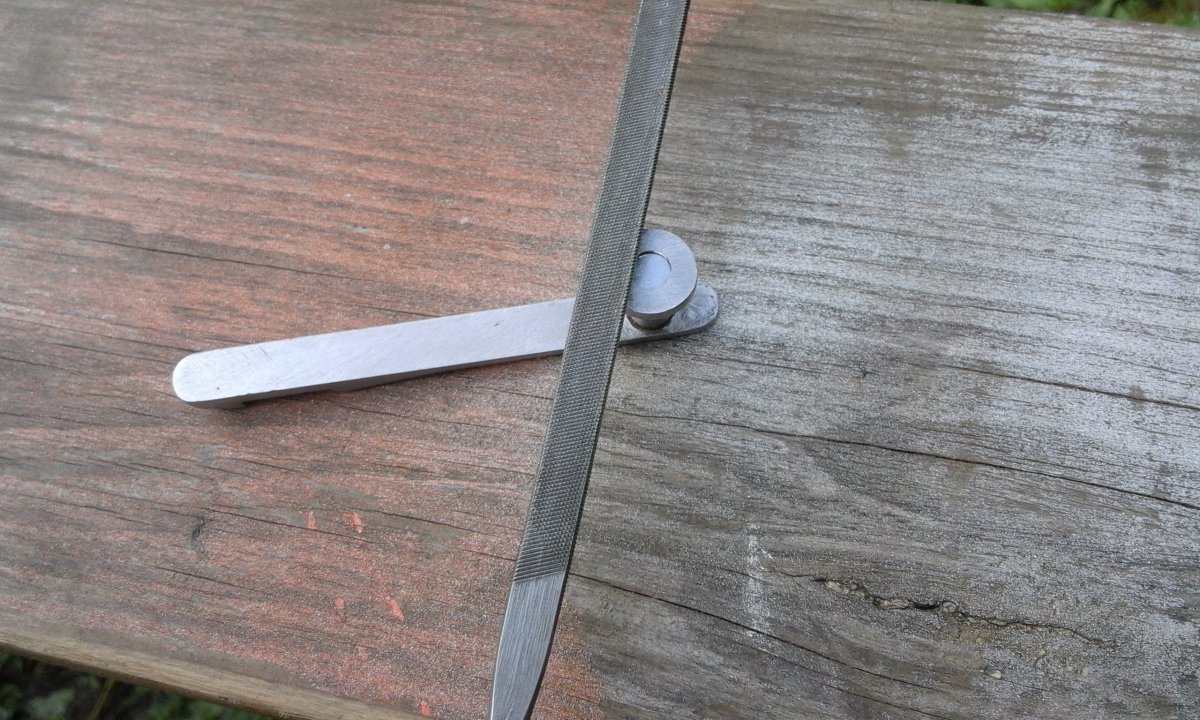

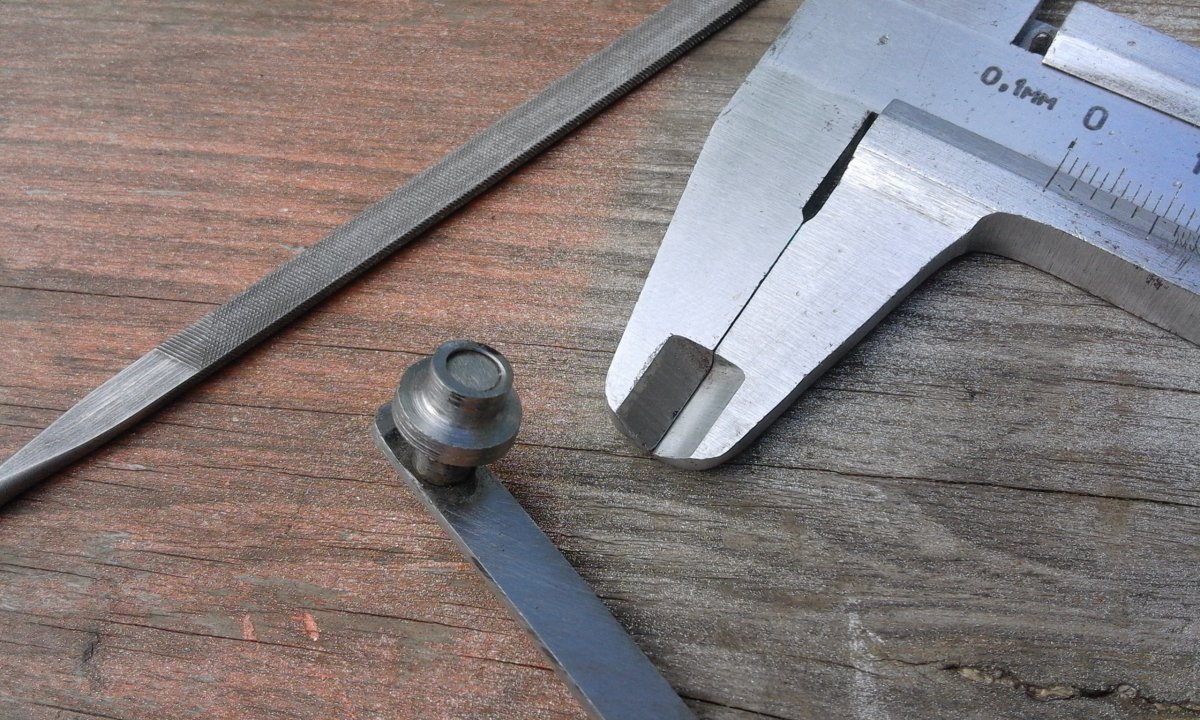

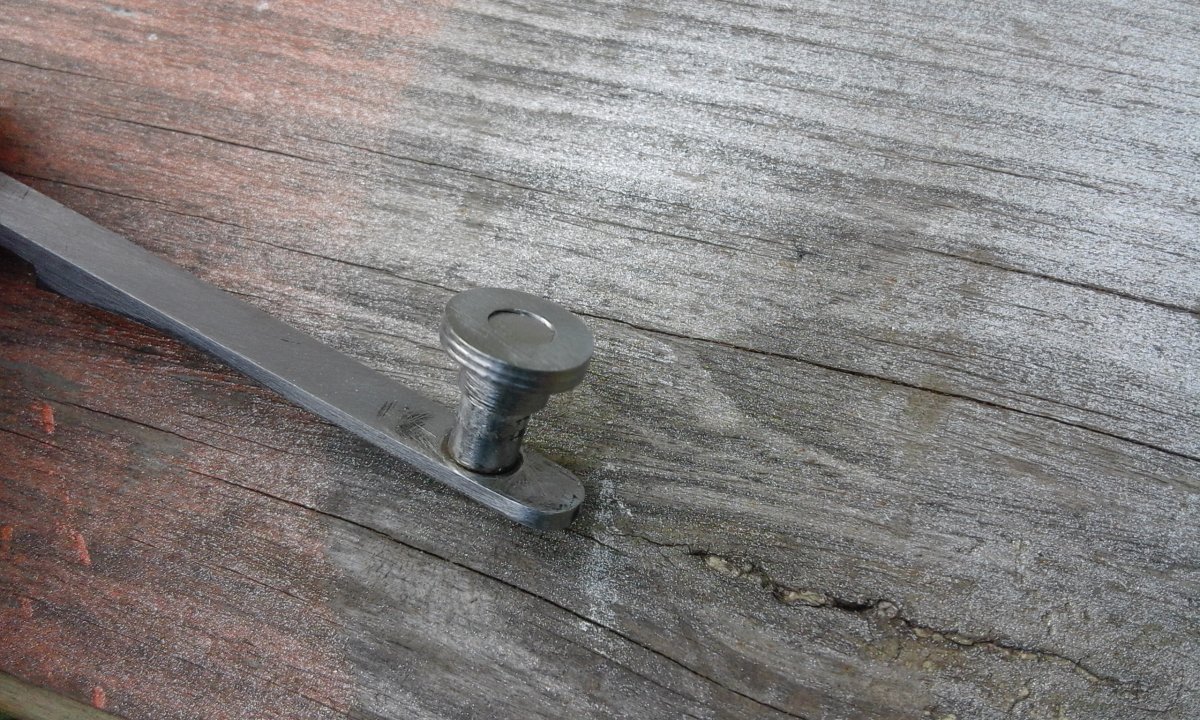

Подогнал по высоте шляпку 2мм.

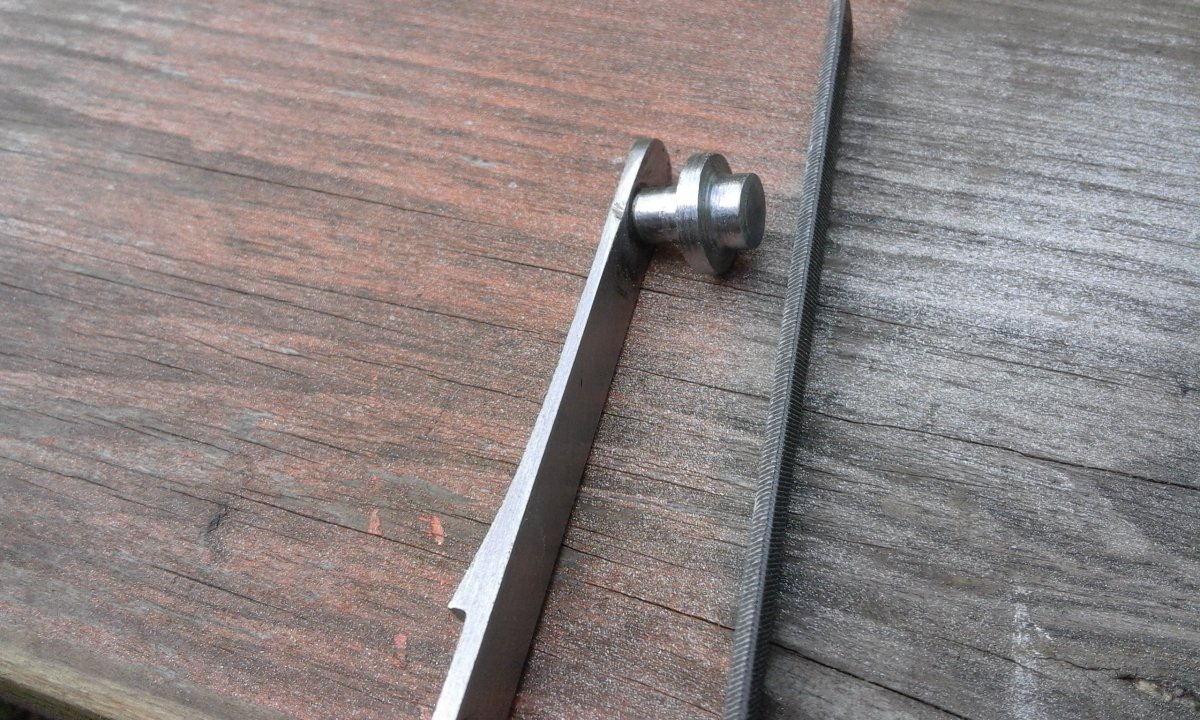

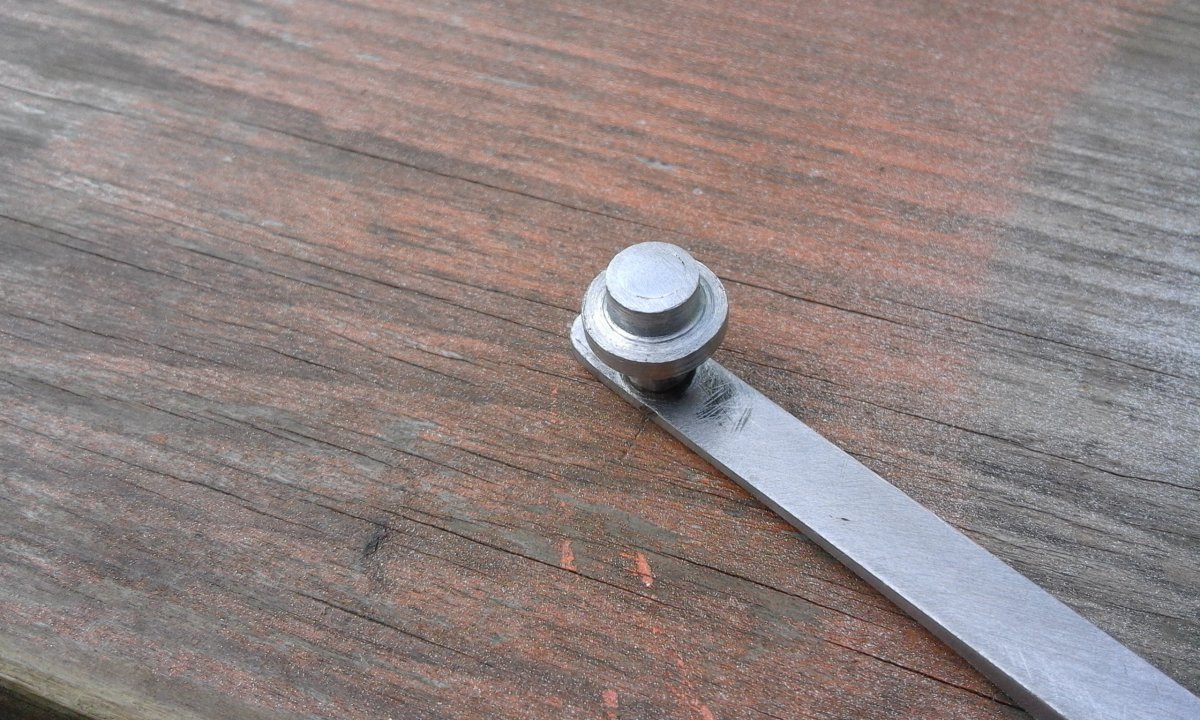

Перекрутил заготовку и подогнал в размер последний размер.
