свт 38

Буду ждать.

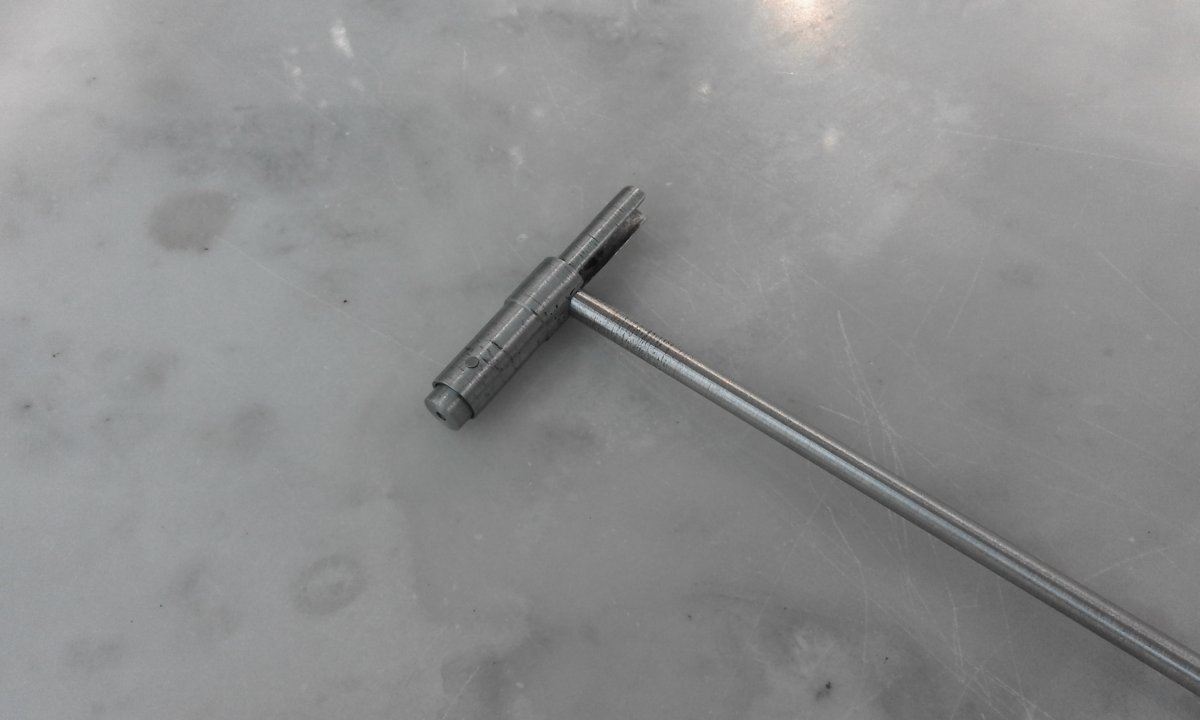

Сегодня доделал шомпол. Нарезка резбы, подгонка в размер.



Шомпол на бис.
Потом провороню и чуть подзатру, перед сборкой макета СВТ.

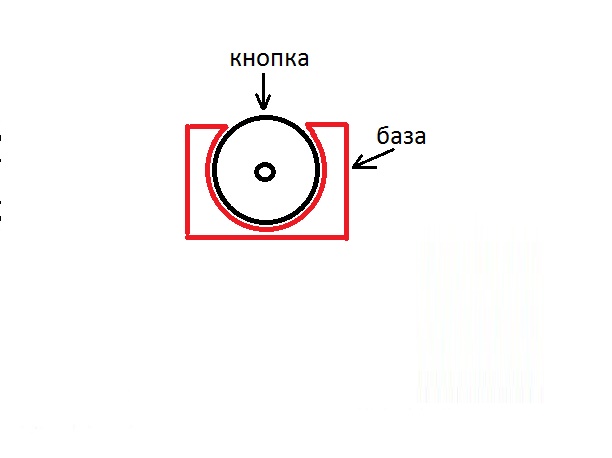

По базе.

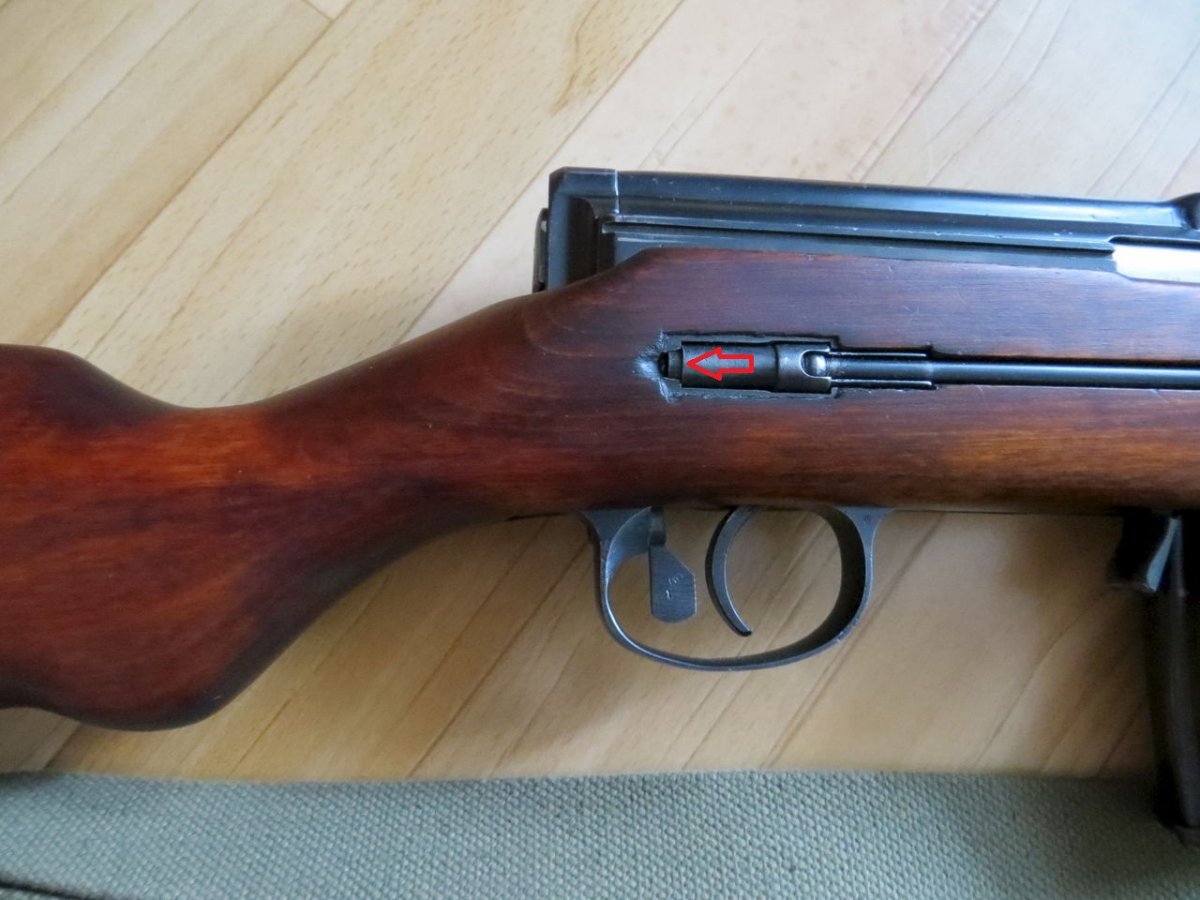

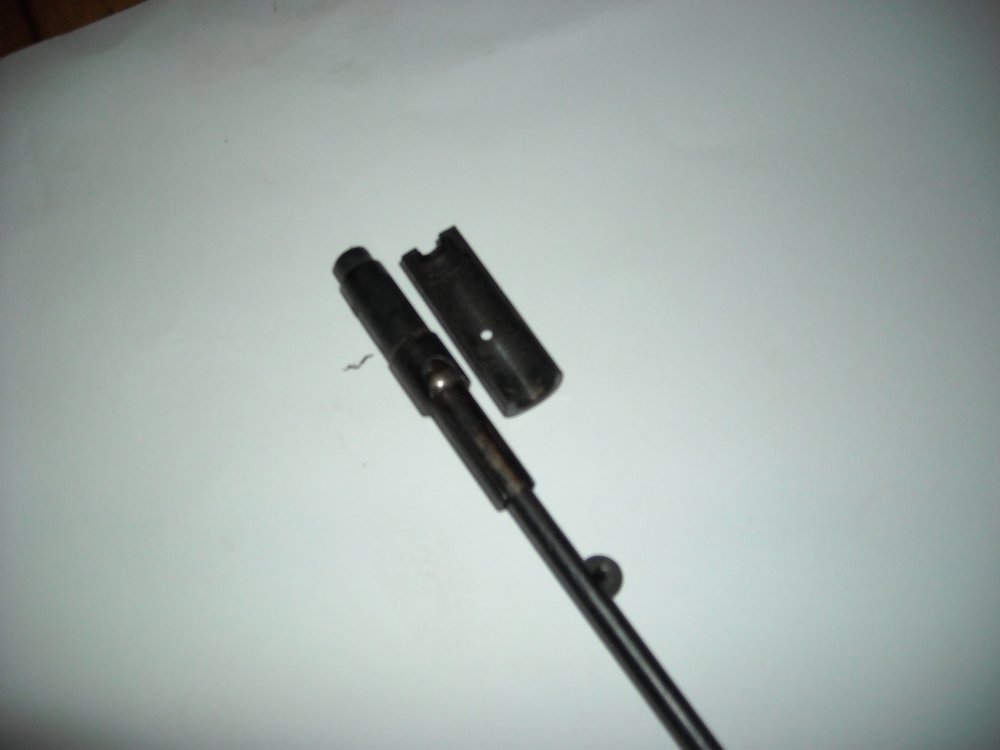

Я так понял что кнопка заходит в базу, так что без нажатия не снять ?.



Корисна інформація, дякую. Тепер можна працювати при першому вілному часі.

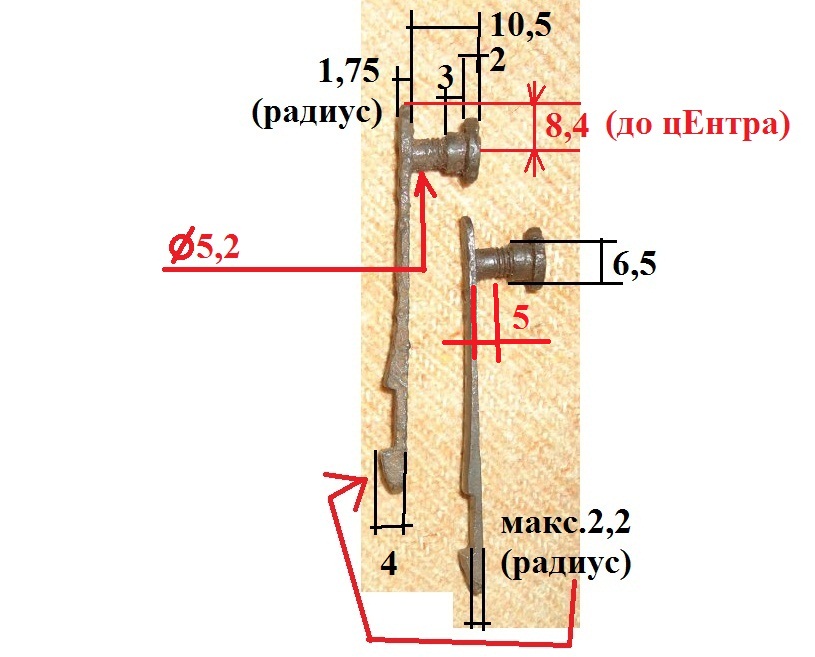

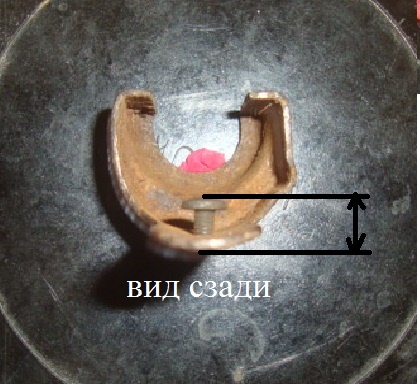

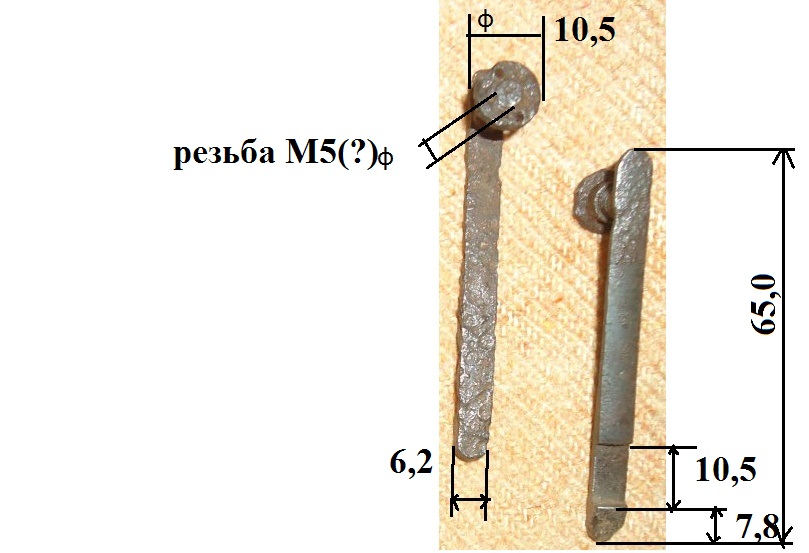

Висоту болта підкажіть. Дістав хороший наконечник але болти нормално не викрутилися, прийшлося зшліфовувути кінці.



По тылнику продолжал поиски и нашолся тылник. Буду ставить правилный, от СВТ 38. Есть два свищика но не проблемма. Нашол и наконечник, болты доделаю, были но не выкрутились целиком.



Поки що лише питання на кмітливість. Хотілобся знати яка задня сторона на деталі в яку вставляється шомпол, кругла чи плоска ?.
Вже почав робити, та задумався, переробляти не охота.



Тоже такої думки, але в мережі фото в потрібному ракурсі не знайшов.

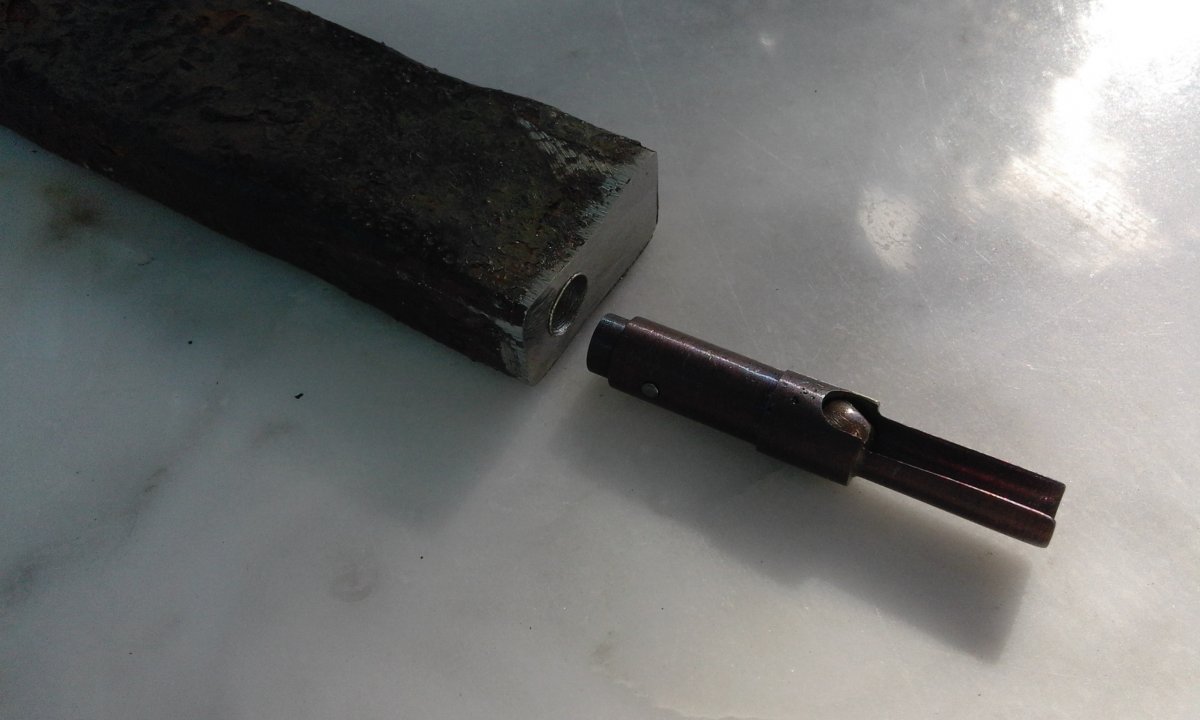

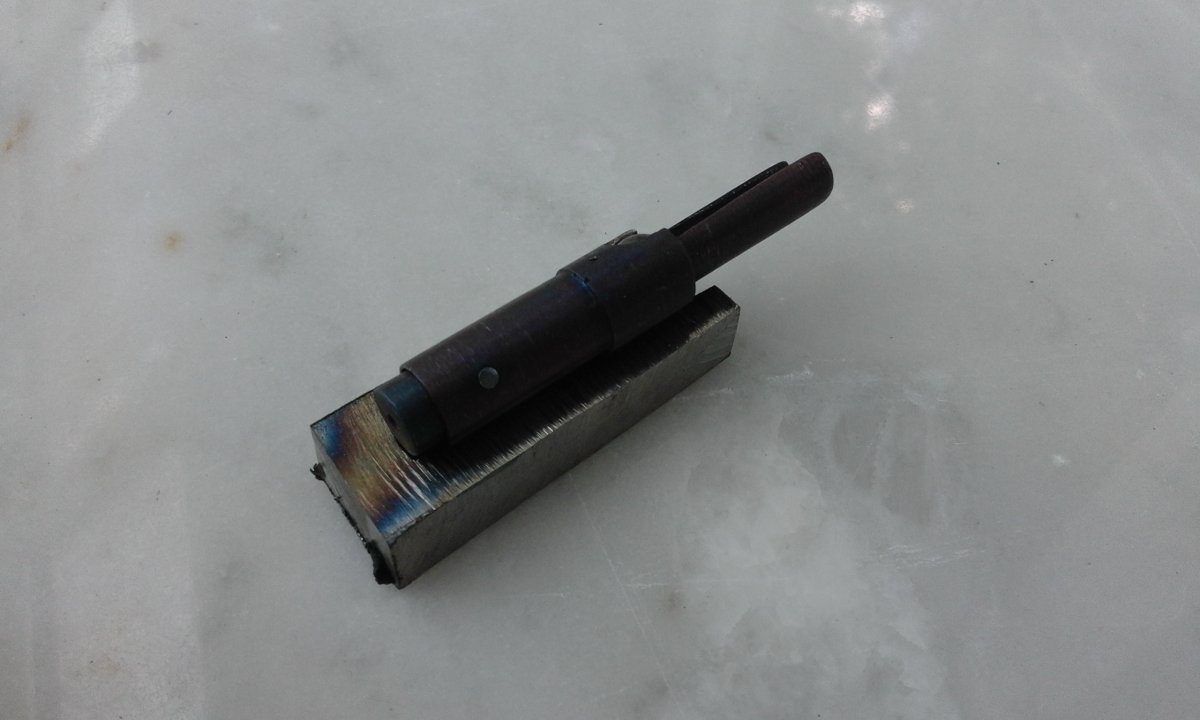

К работе. Взял заготовку,штангель и рукоятку шомпола, приготовился к работе. Буду делат по рукоятке шомпола, без размеров.

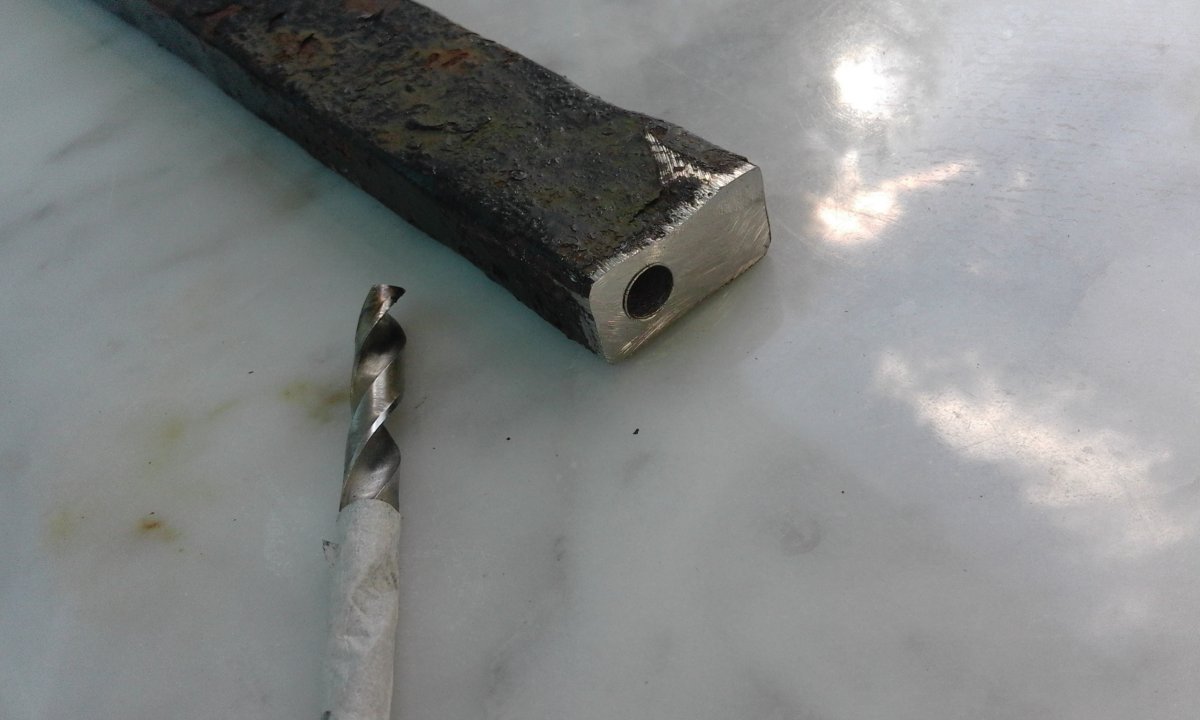

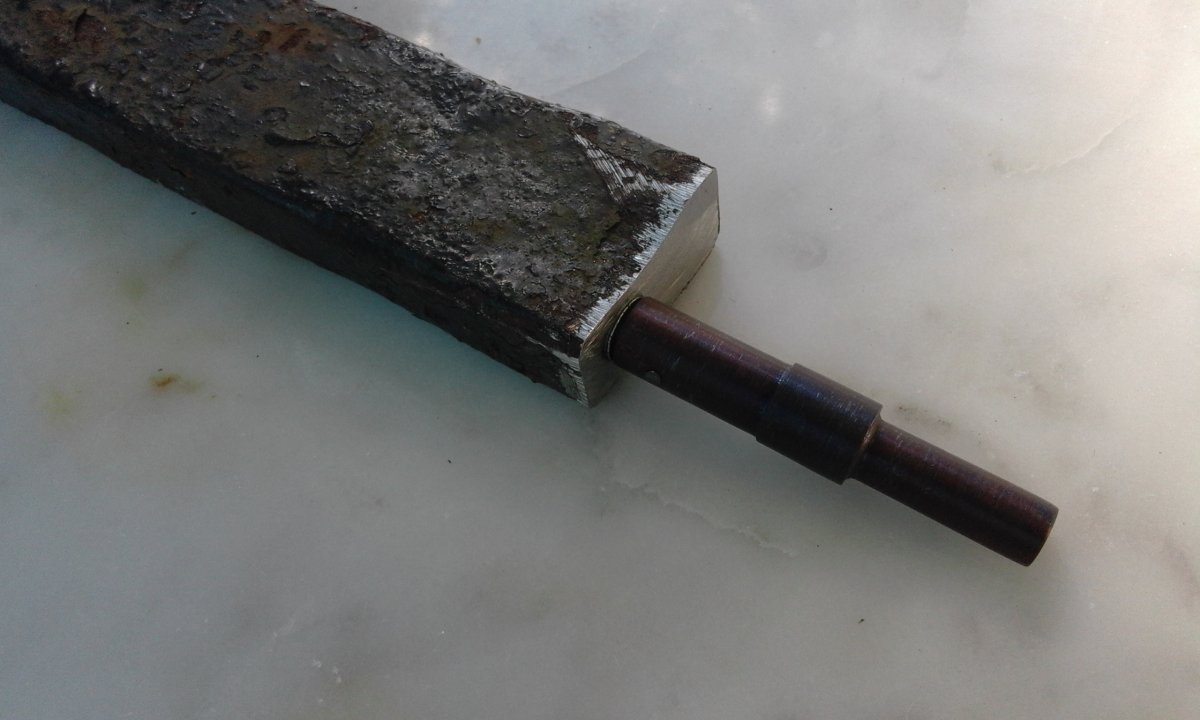

Просверлил отверстие толщиной в кнопку по длинне целой детали.

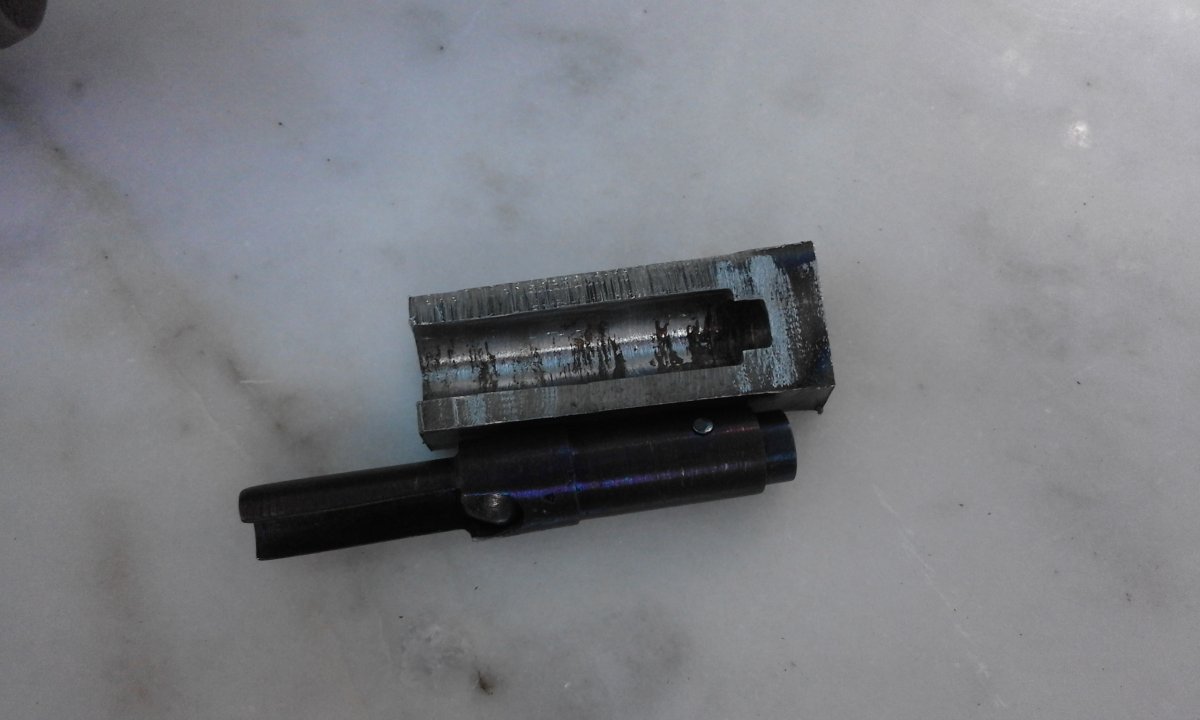

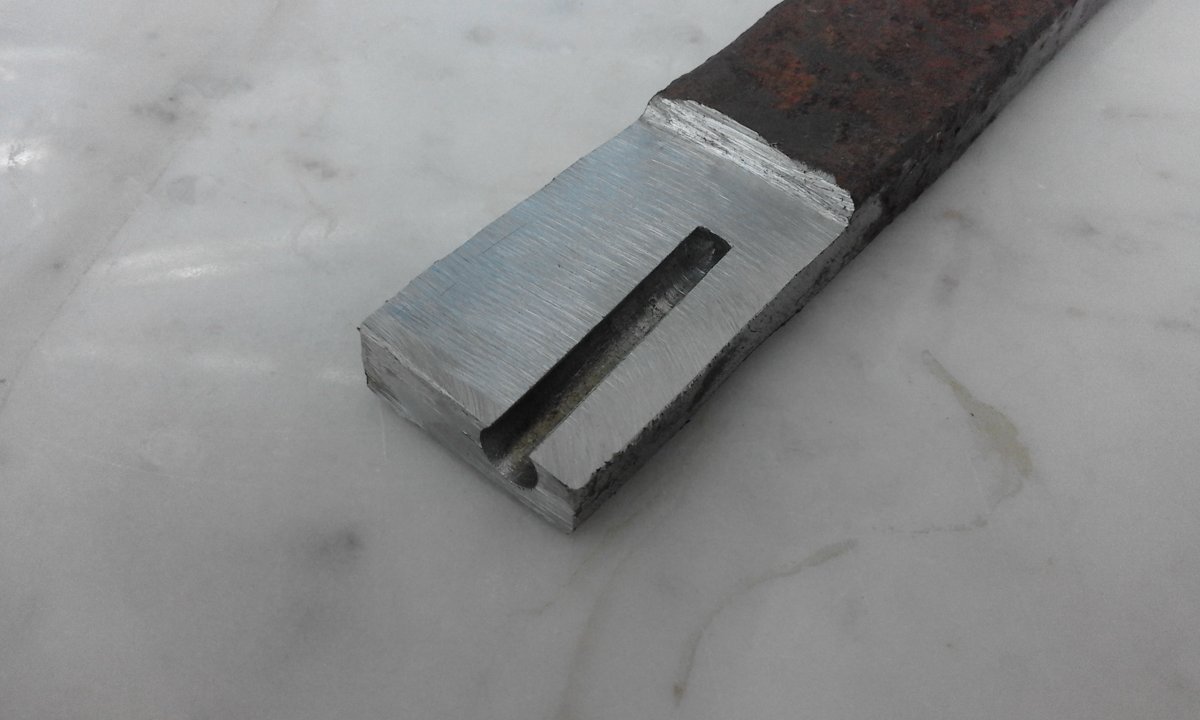

Спилил по плоскости, пока не показалось отверстие.



Сделал расчёт размеров и начертил на заготовке, с запасом.

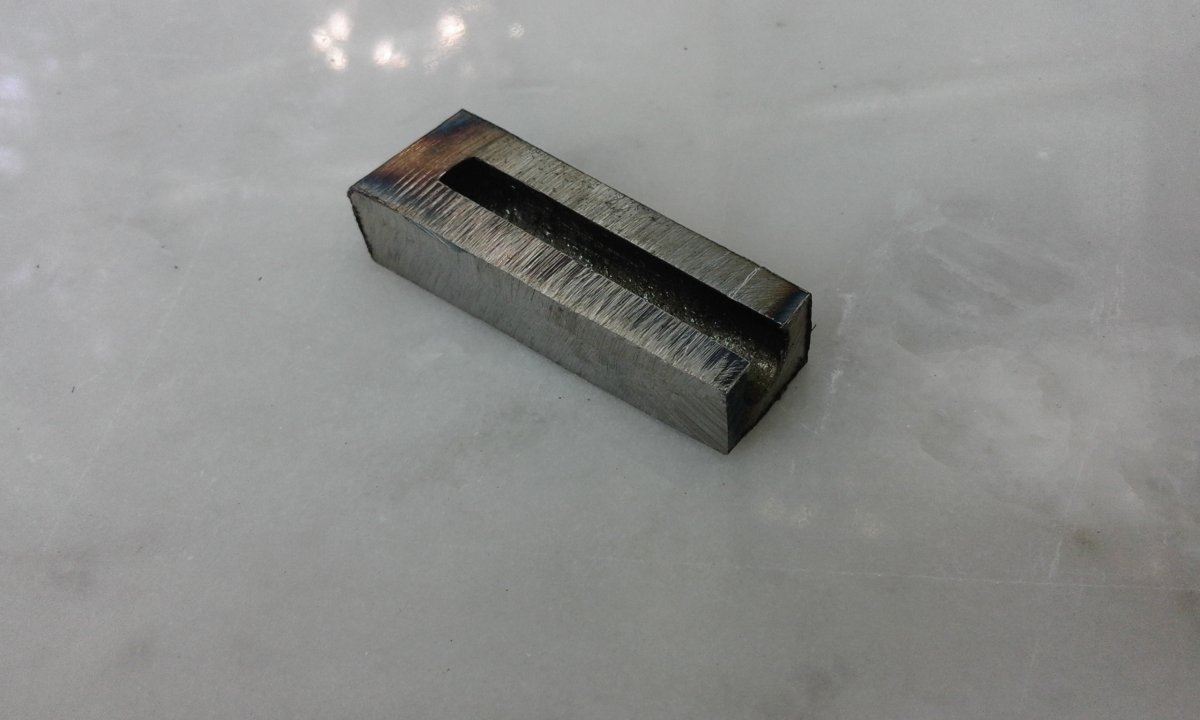

Отрезал заготовку от массива.



Дремелем выбрал один элемент.

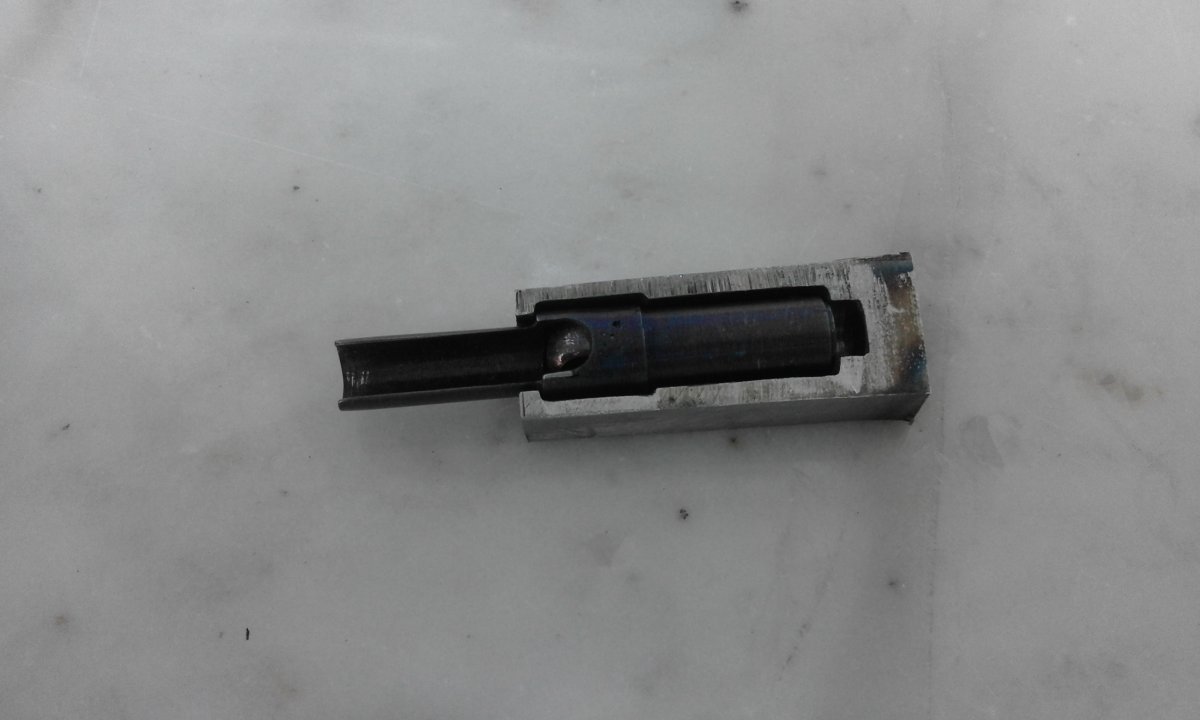

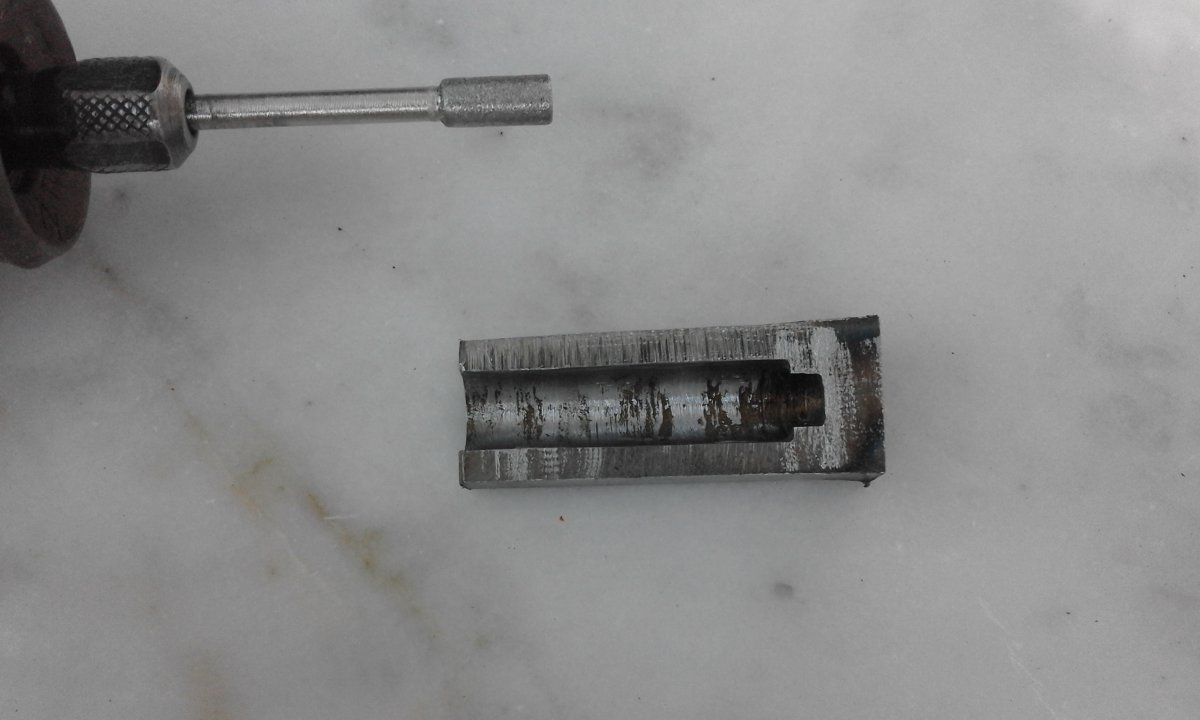

Подогнал посадочное место под рукоятку без кнопки, для удобства. Подгонку делал дремелем с алмазными насадками разных диаметров.

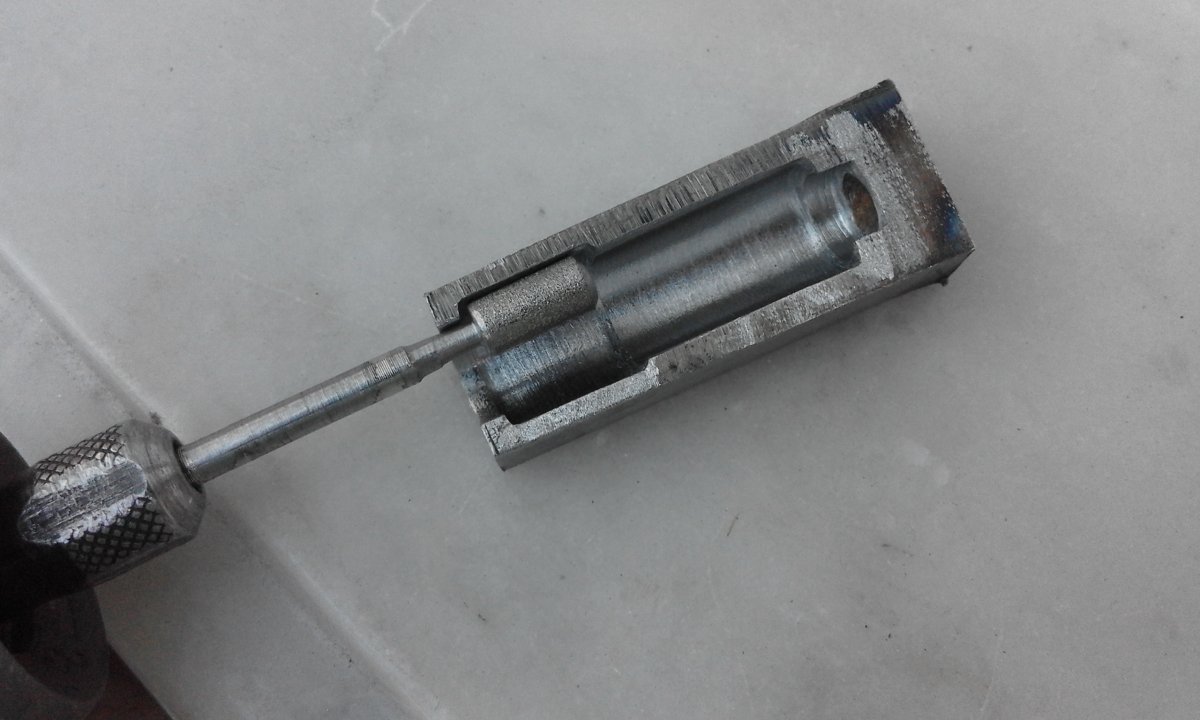

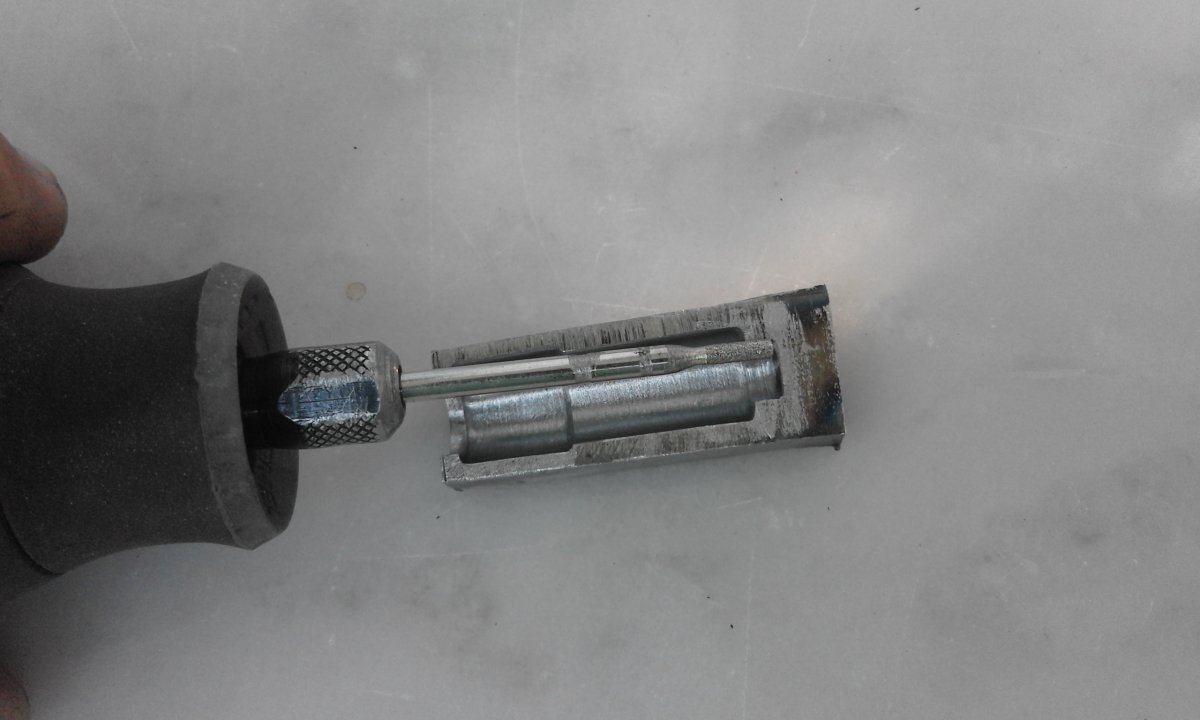

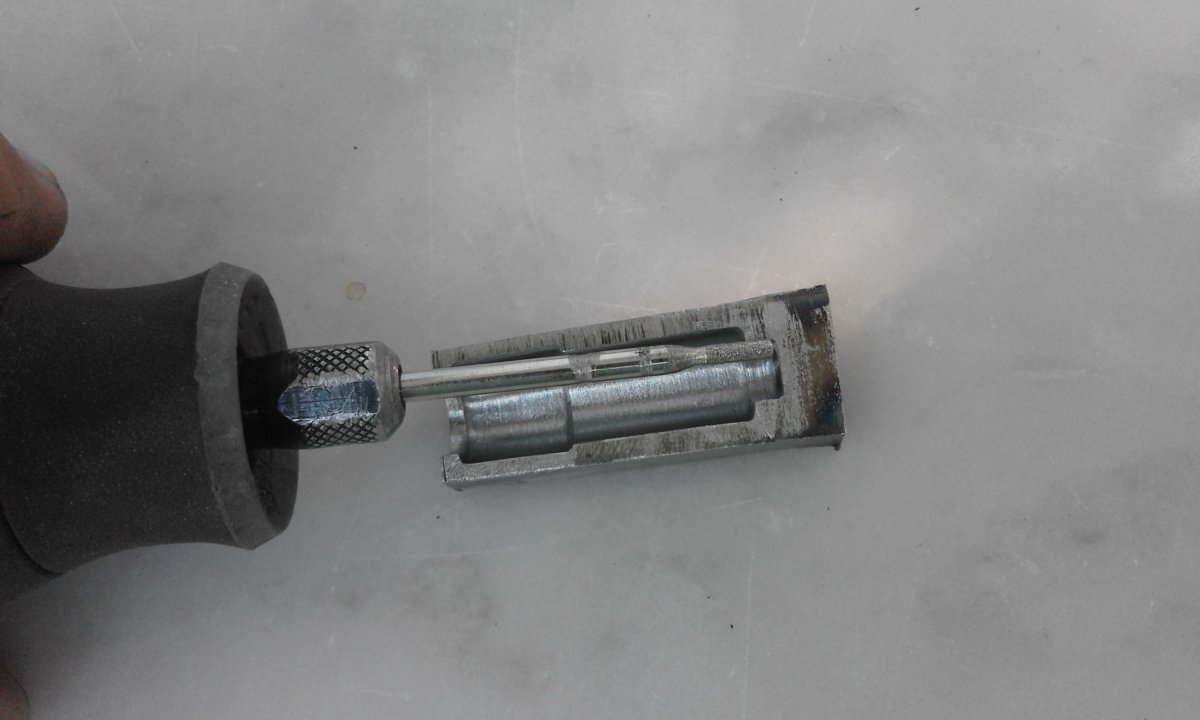

Хочу поделится маленькой хитростю. Для того что бы сделать более глубокую фрезеровку я спилил чуток ось. Насадка при этом ничуть не испорчена.
