Продолжил работу над шомполом.

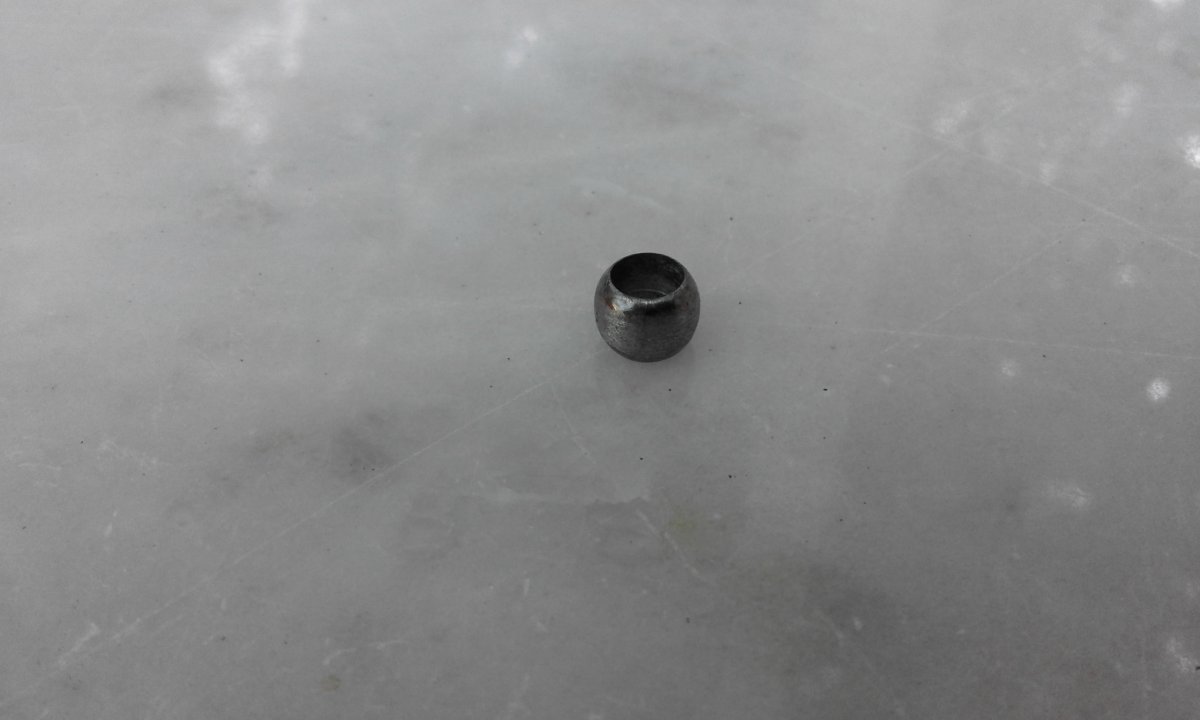

Шарик. Делал из сверла, детали маленькие и хочется что бы было всё надёжно. К тому же этот материал можно подзакалить для большей надёжности.
Просверлил отверстие примерно на нужную глубину, болгаркой сделал грубую форму шарика, откалибровав стороны вокруг отверстия.

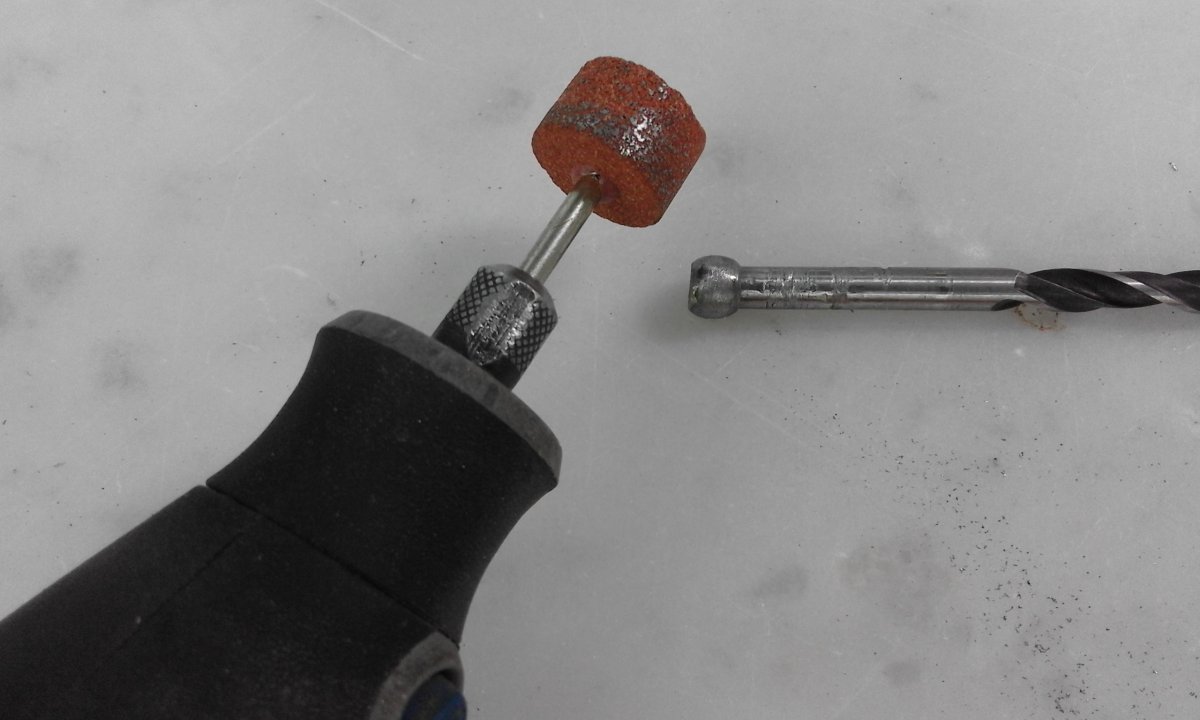

После того как отрезал заготовку шарика, для удобства одел заготовку на сверло(которым сверлил отверстие) и обточил в начале напильником а потом дремелем. При том как обтачивал дремелем, шарик вращался и обтачивался, оставалось только направлять камень в нужное место. Получился не плохой шарик.



Работа шарика. Ещё на шаг ближе к финишу.



Следующая деталь.

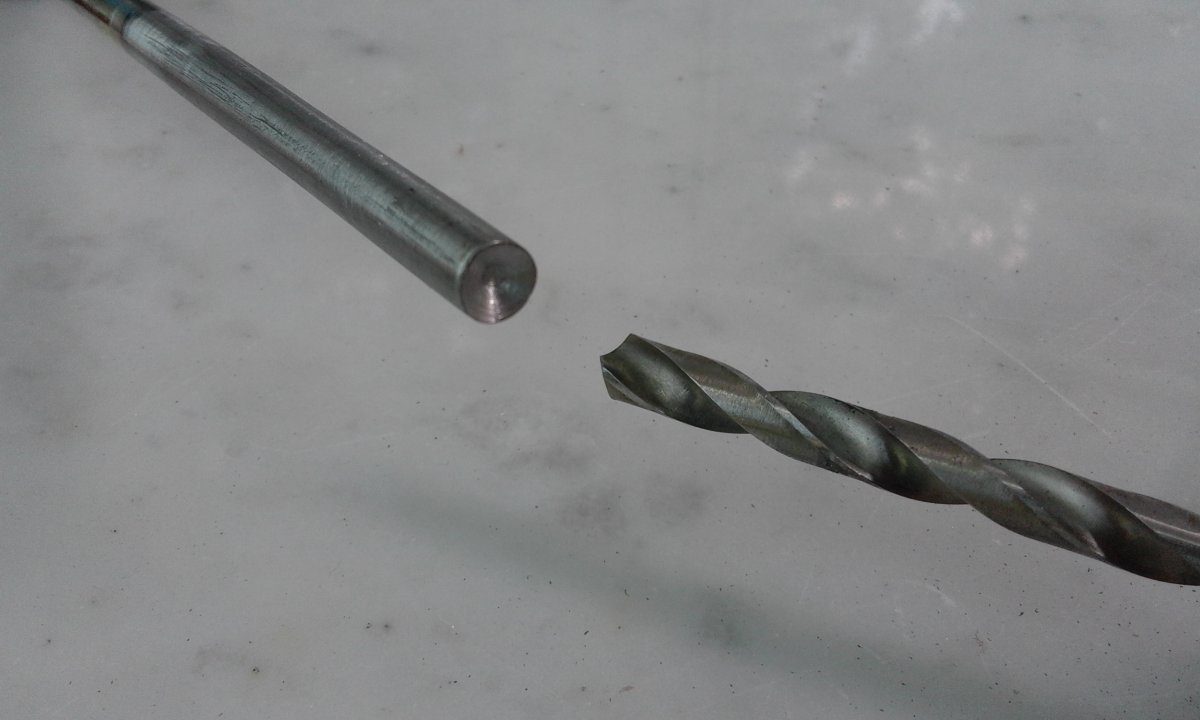

Взял первый подходящий пруток и проточил, так что бы он воткнулся в отверстие где должен стоять. Поджал прутком шарик, первый шаг сделан.

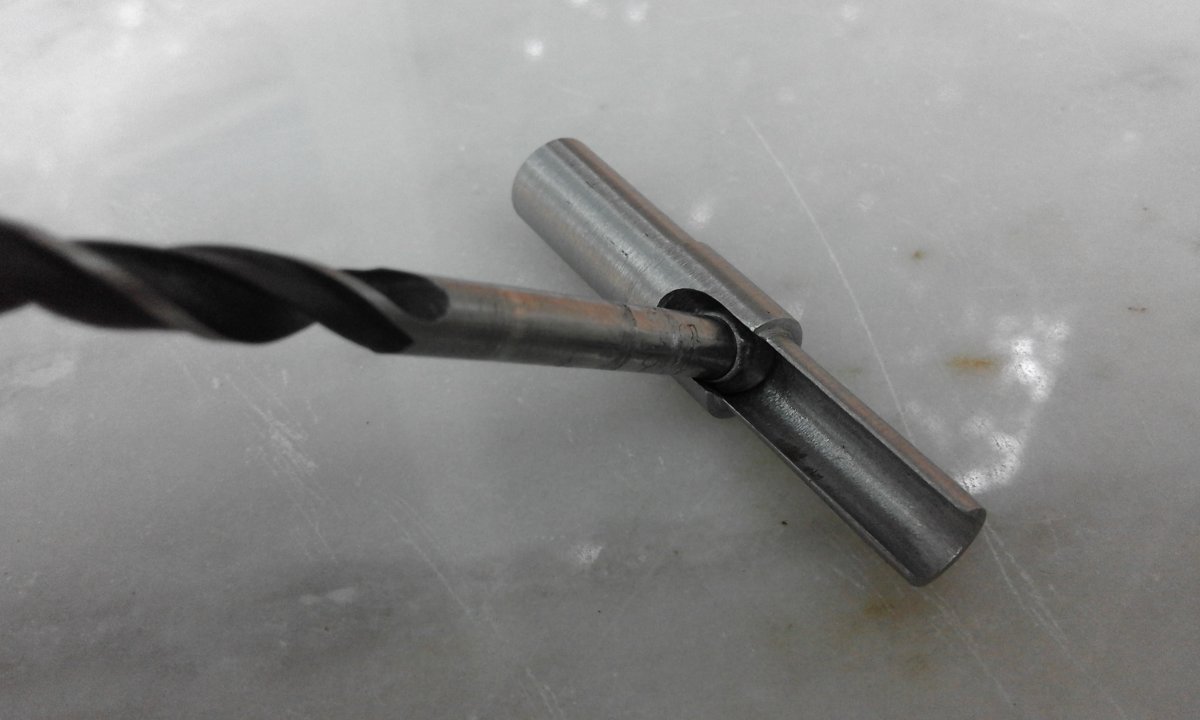

На торце где прижимается с шариком засверлил сверлом 8 мм.



Я посчитал это лишним. Как показала практика в дальнейшем то этого можно было и не делать вообще. Можно было только накернить центр для сверла которым будет сверлится отверстие для пружины и плунжера. Там остаются на столько тонкие стенки что шарик и так трётся по ним практически полностью. Ключевое слово конечно практически, но рас делать, так делать уже как правильно, или хотя бы постараться.
Честно сказать не хватило терпения возится с сверлом.

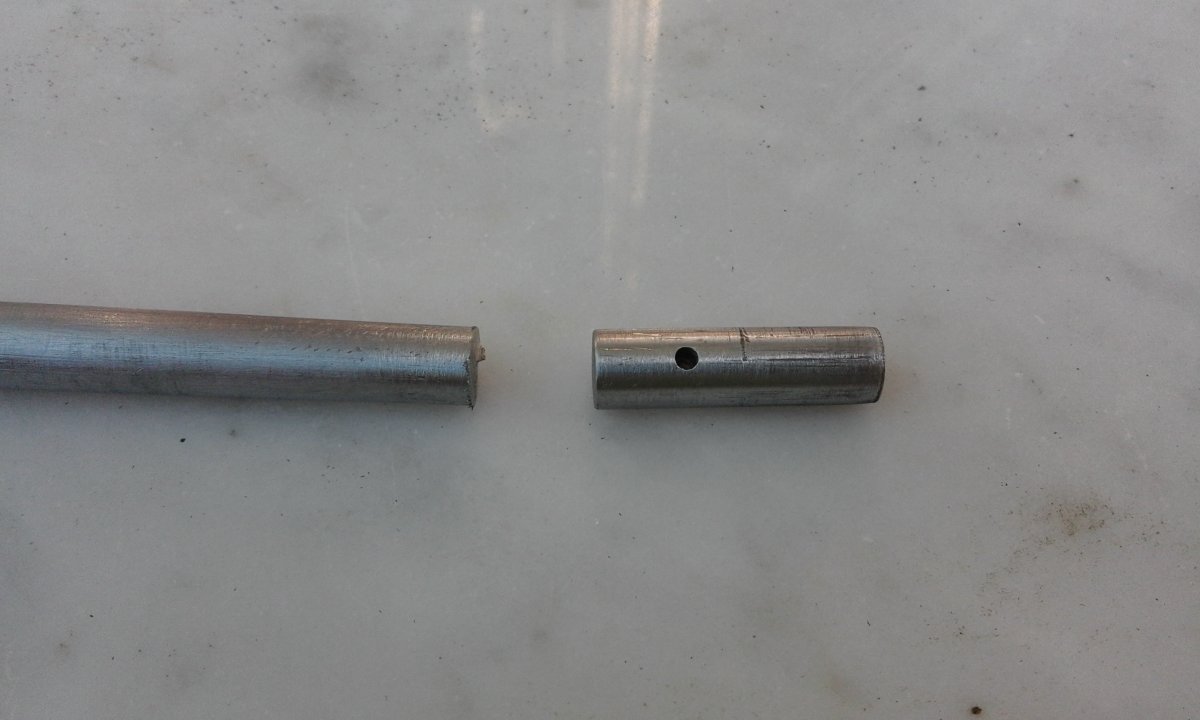

Просверлил отверстие для фиксации детали. Хоть сверлил на коленке, какой стороной не поставить деталь, отверстия совпадут.



Просверлил отверстие под плунжер и пружину 6 мм на глубину практически к маленькому отверстию.

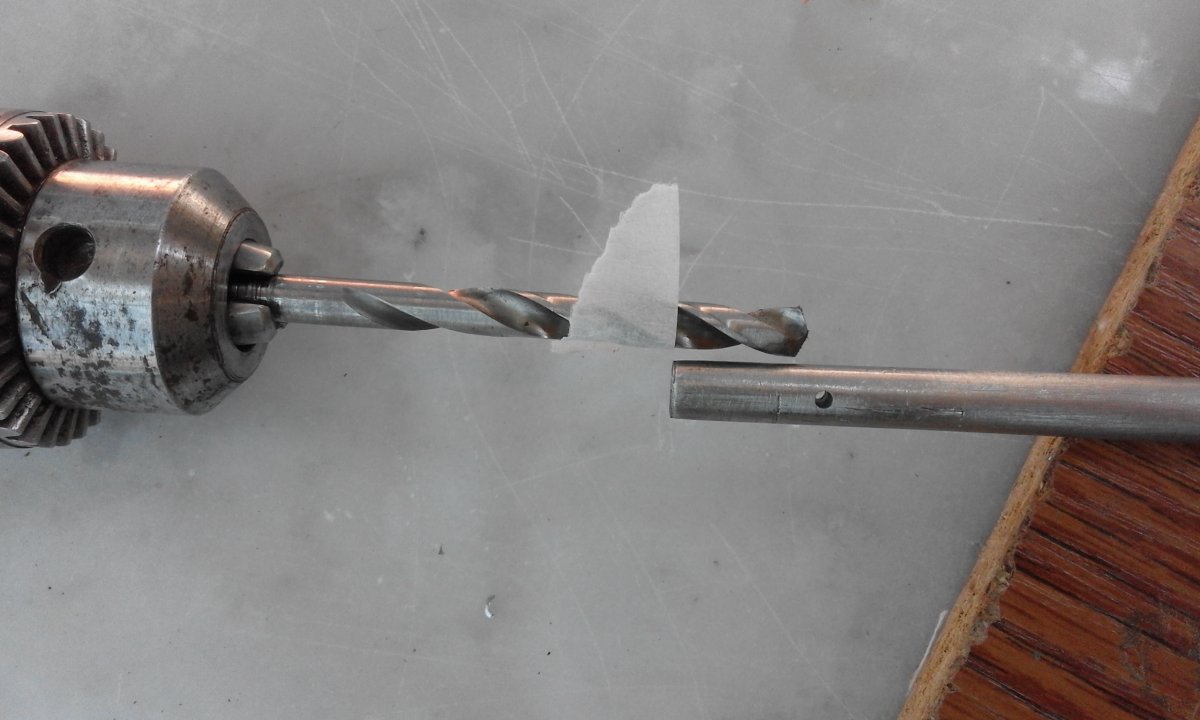

Смертельный номер !, зажал плоскогубцами заготовку поставил на край подоконника и дрелью просверлил отверстие. Маленькая хитрость удачи. Предварительно просверлил отверстие 3 мм и по нему уже видел путь куда сверлить. Время от времени вынимая сверло проверял как идёт сверло.

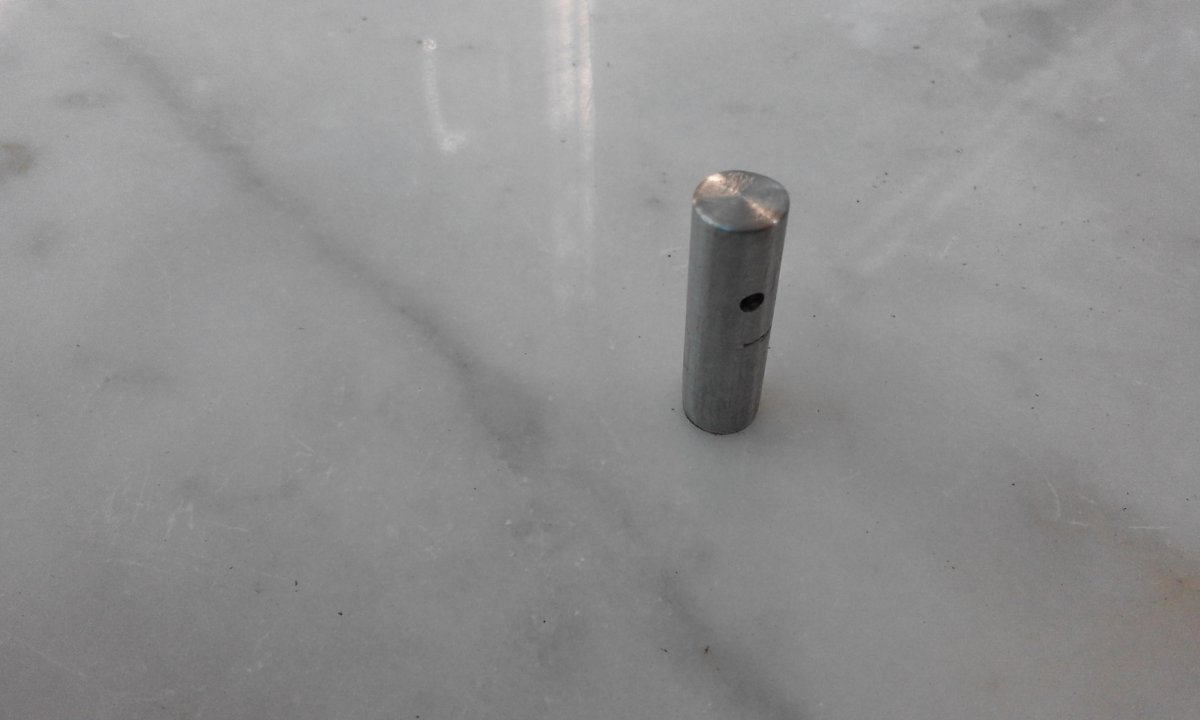

Отрезал заготовку от прутка в размер, очистил надфилем торец и зажав деталь в патрон дрели шлифанул наждачкой торец.



Готовая деталь.



Что есть косячок это правильно вы подметили. Только с виду он кажется в указанном вами месте а на самом деле проблема в другом. Там засверлено сверлом 7.2 мм глубже где то на 1 мм и из за этого шарик ушёл вперёд. по етому и кажется что фрезеровка больше.
На этот косячок смотрю равнодушно, как на человеческий фактор, на работоспособность механизма он не влияет а мне наука, расчёты вести нужно дотошней.



Спасибо, поправлю. Совсем забыл о нём, спешил.



Кто не делает тот и не ошибается. Ошибки получаются из за нескольких факторов. Первая это то что в руках не держал шомпол, вторая то что, не каждый день делаются шомпола. Главное вовремя исправить ошибку или смириться с ней и душа что бы была спокойна.

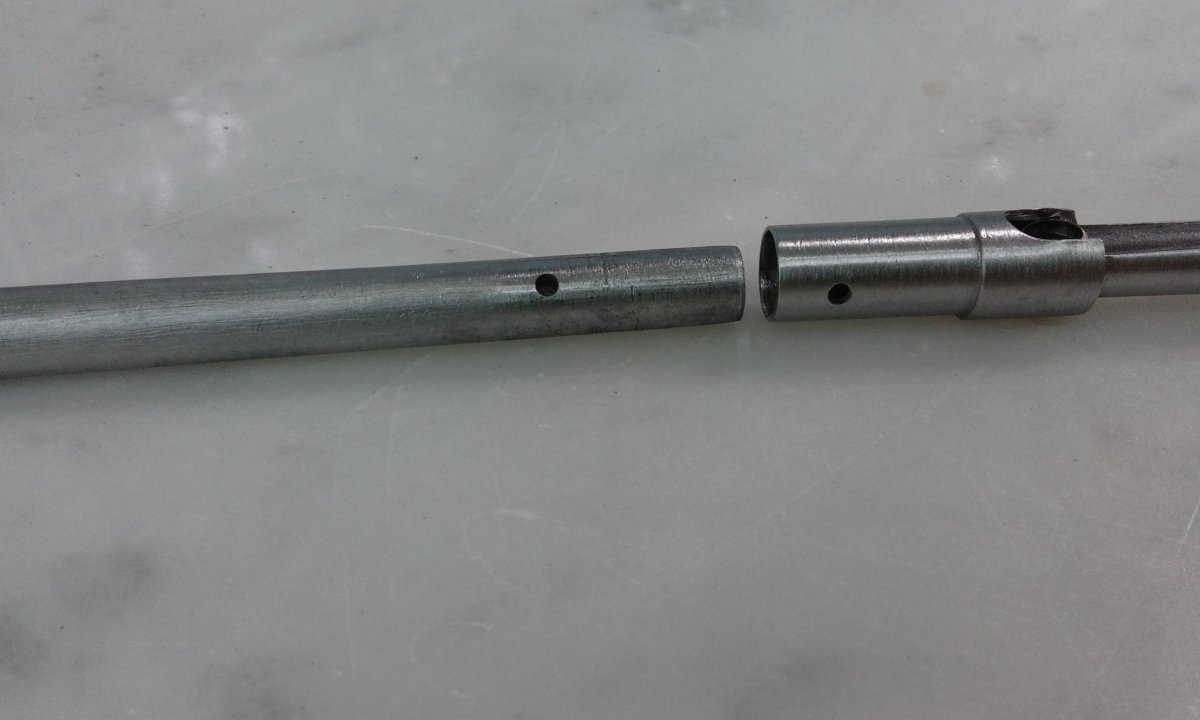

Доделал упущенное ранее отверстие.

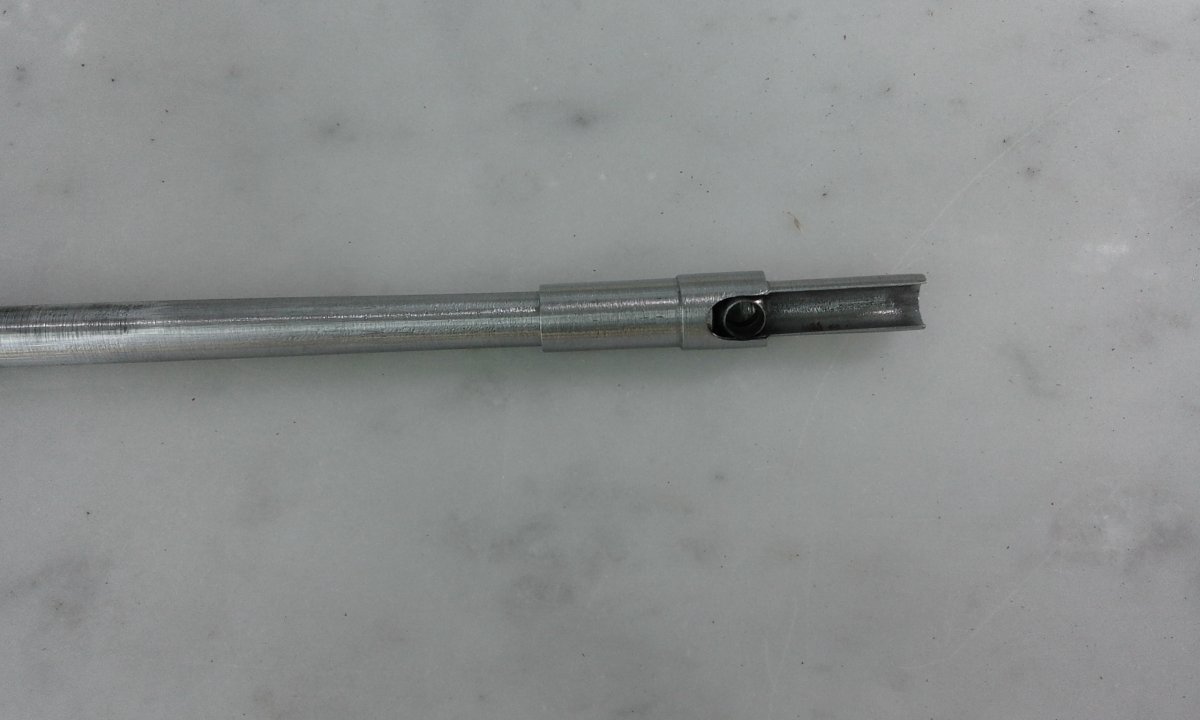

Взялся за исправление прежнего косяка на корпусе. Сварочником подварил не достающий миллиметр, теперь доволен. Видок неказист зато угол сгиба 90 градусов и плунжер не выглядывает из корпуса. Как говорится всё по горячим следам. Раковинки думаю не повредят после сварки, СВТ и так коп лёгкий.
