свт 38

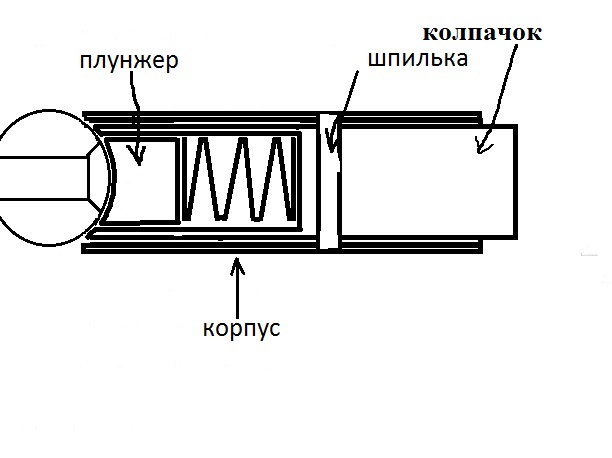

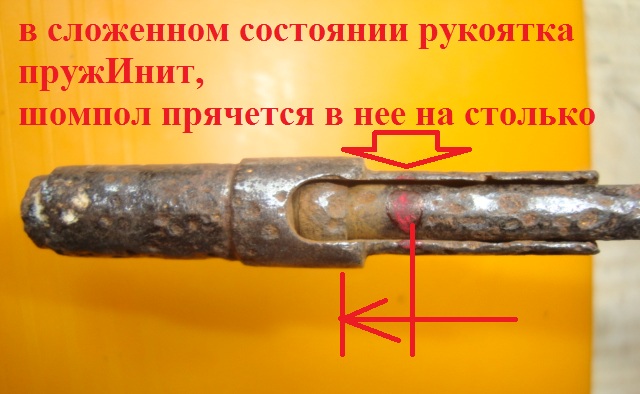

Не могу понять вот это фото. Я так понял что при сложенном состоянии шарик с частью шомпола утапливаются. Именно по этому решил что внутренняя часть такая как я нарисовал.



Спасибо большое, всё теперь ясно. А я то голову ломал что за прикол такой. Придётся ещё рас всё внимательно перечитать, за ваше терпение отдельное вам спасибо.



Занялся шомполом. Начал с базы. Для работы взял арматуру, материал не из самых слабых, думаю подойдёт.
Обшлифовал болгаркой и вырезал грубую заготовку.



Мастерю на коленке и приходится идти на всякие уловки.

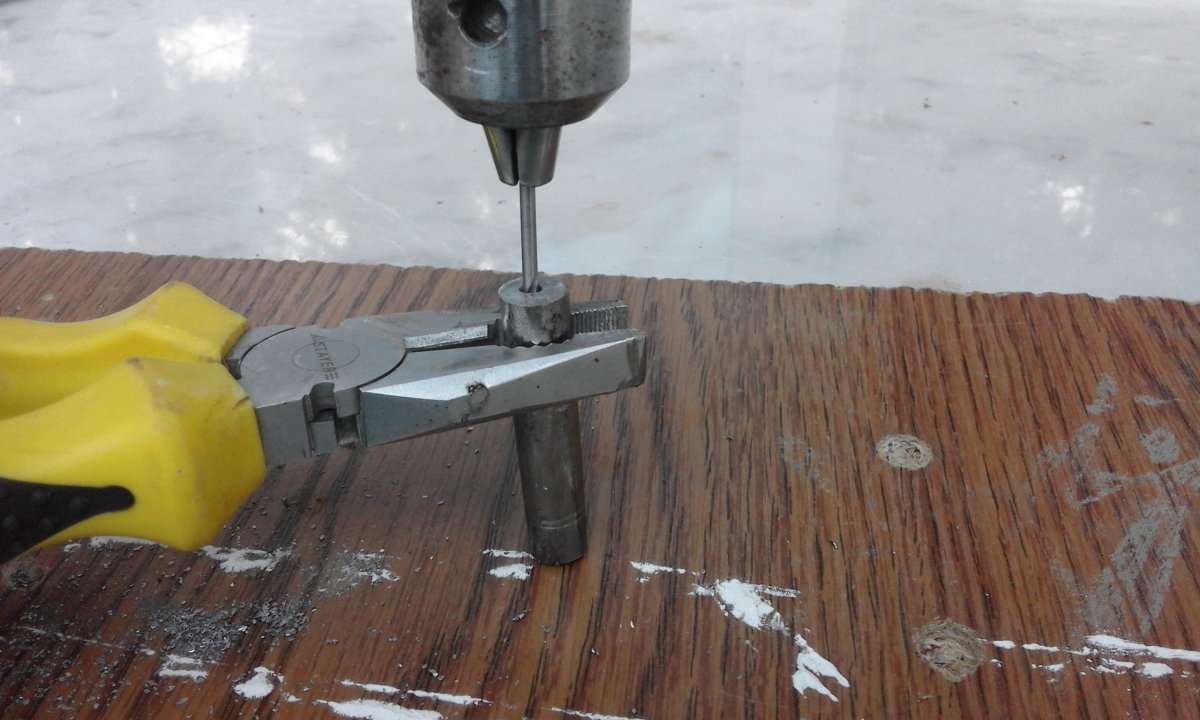

Просверлить с помощью плоскогубцев и дрели сквозное отверстие и ещё ровно не так и просто.
Засверлил с двух сторон отверстия 3 мм на встречу (технические ), практически на 4 бала, приемлемо.



Прикинул на сколько в глубину сверлить сверлом 7.5 мм. К центру шомпола добавил половину шарика.



Просверлил на расчитаную глубину сверлом в 7 мм,в том месте где должно быть 7.5 мм. Там где должно быть 5.2 мм сверлил 5 мм. Потом всё исправил дремелем, но это потом. Все удачи и не удачи на лицо. Забегая вперёд оговорюсь что всё получилось на 5 баллов, возможно с плюсом даже.



Отвёл линии где нужно проточить деталь тонким трёхгранным надфилем и крупным напильником шлифанул с грубого. В итоге всё будет протачиваться на дрели. В место тисков для удобства работы использовал съёмный патрон дрели.



Проточил деталь в размер. Зажал заготовку в патрон дрели и напильником проточил в начале одну а затем другую сторону.



Результат проточки. Внешняя проточка идеальна а вот соосность отверстий чуть подкачала, всё исправимо, не зря запас оставил.



Калибровка отверстия 7.5 мм. Взял изношенный отрезной диск и довёл его до 7.5 мм, после чего прошёлся по отверстию, результат порадовал. Если бы не износился диск в процессе работы тогда вообще было бы идеально.



Отверстие 5.2 мм. Калибровать не стал а сразу в самом косячном тонком месте сделал пропил под шомпол, черновой. Предварительно подсчитав размер.



Дремелем с алмазной насадкой 5 мм прошёлся по пропилу под шомпол. Поправил отверстие под 5.2 мм за одно исправил косяк по центровке. От себя добавлю что дремель не заменимый помощник в моём деле.



Подогнал деталь в размер, был маленький запас по длинне не более 2 мм на всяк случай. Подгонку делал отталкиваясь от центрального элемента 11 мм который.



Всё что получилось. Пока не на бис но всё же.

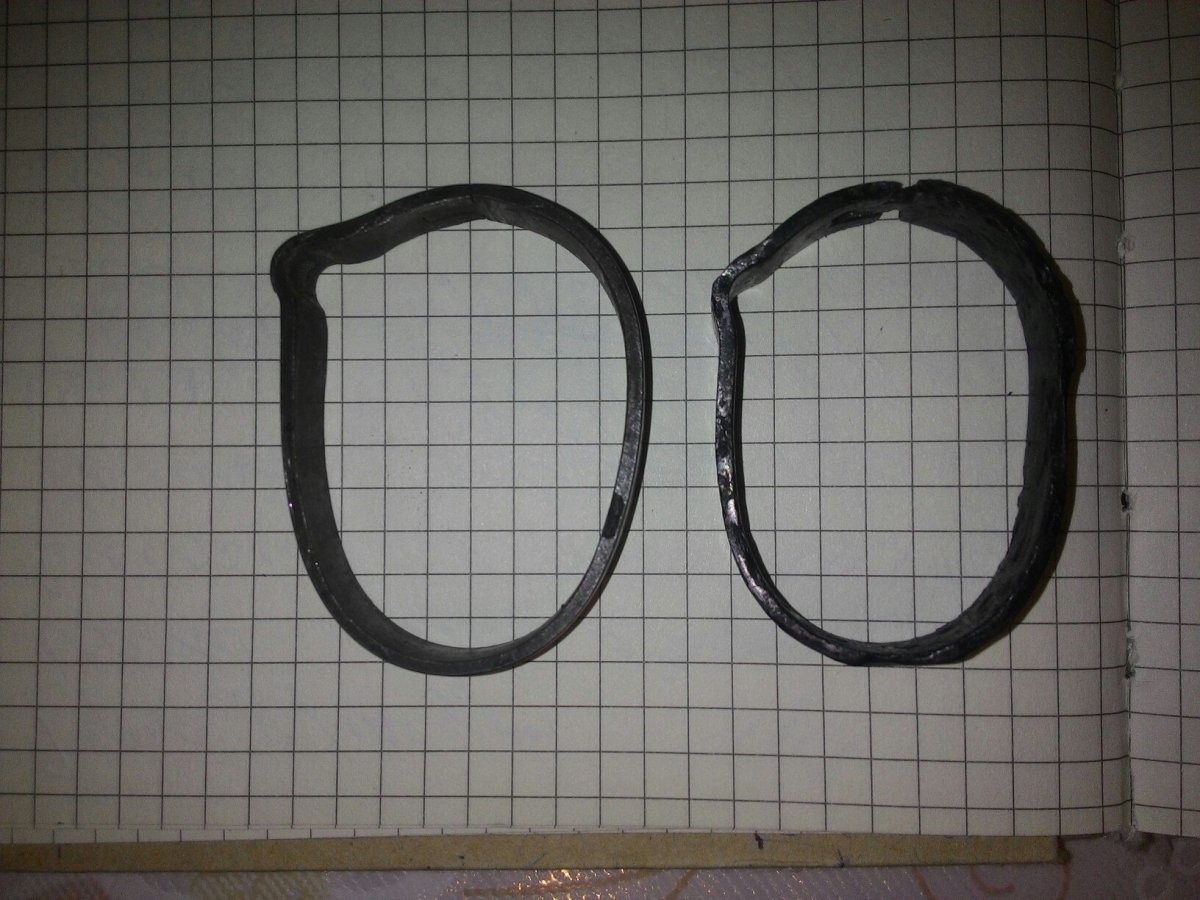

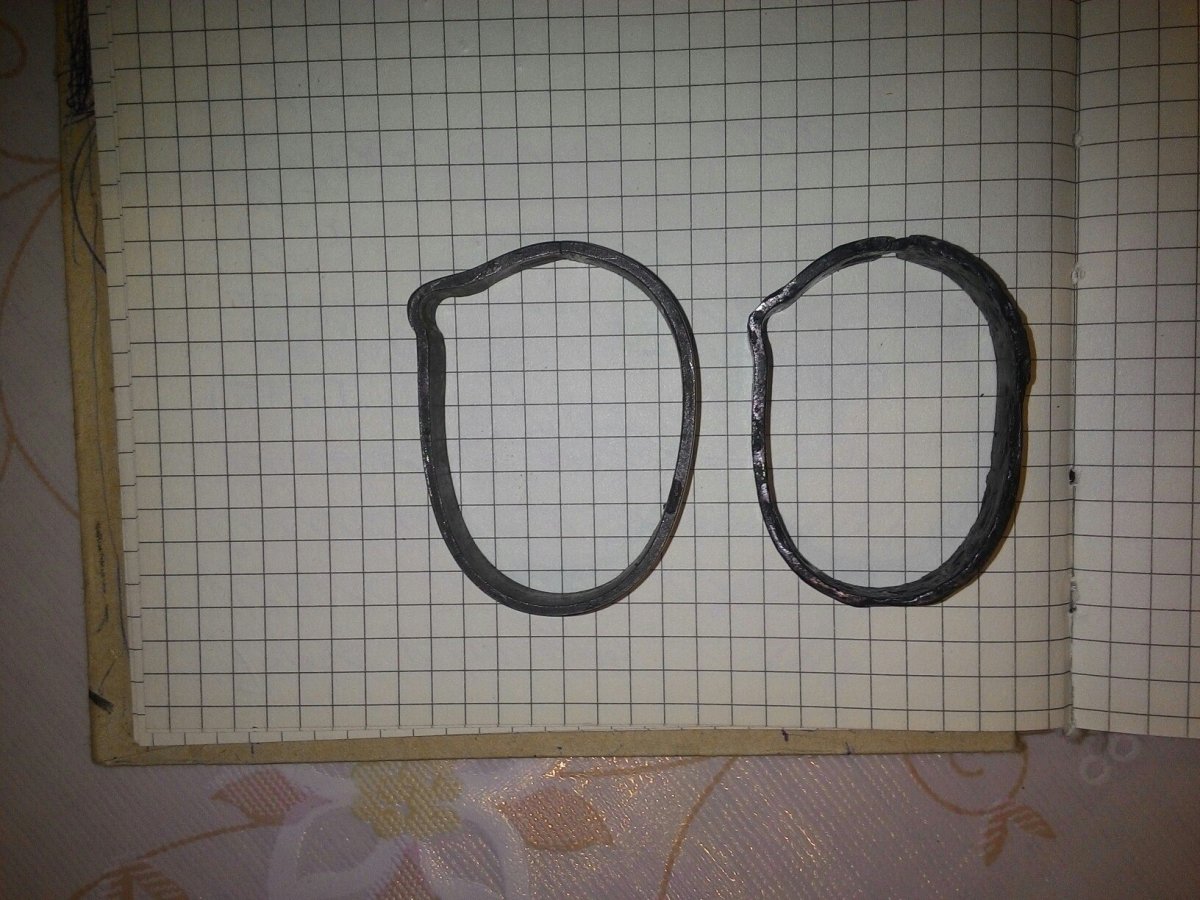

Ещё бы для колец хороший материал подобрать.



То что они хорошо пружинят не сомневаюсь. А вот где найти подходящую замену стали 65г, при том достойную замену.
