свт 38

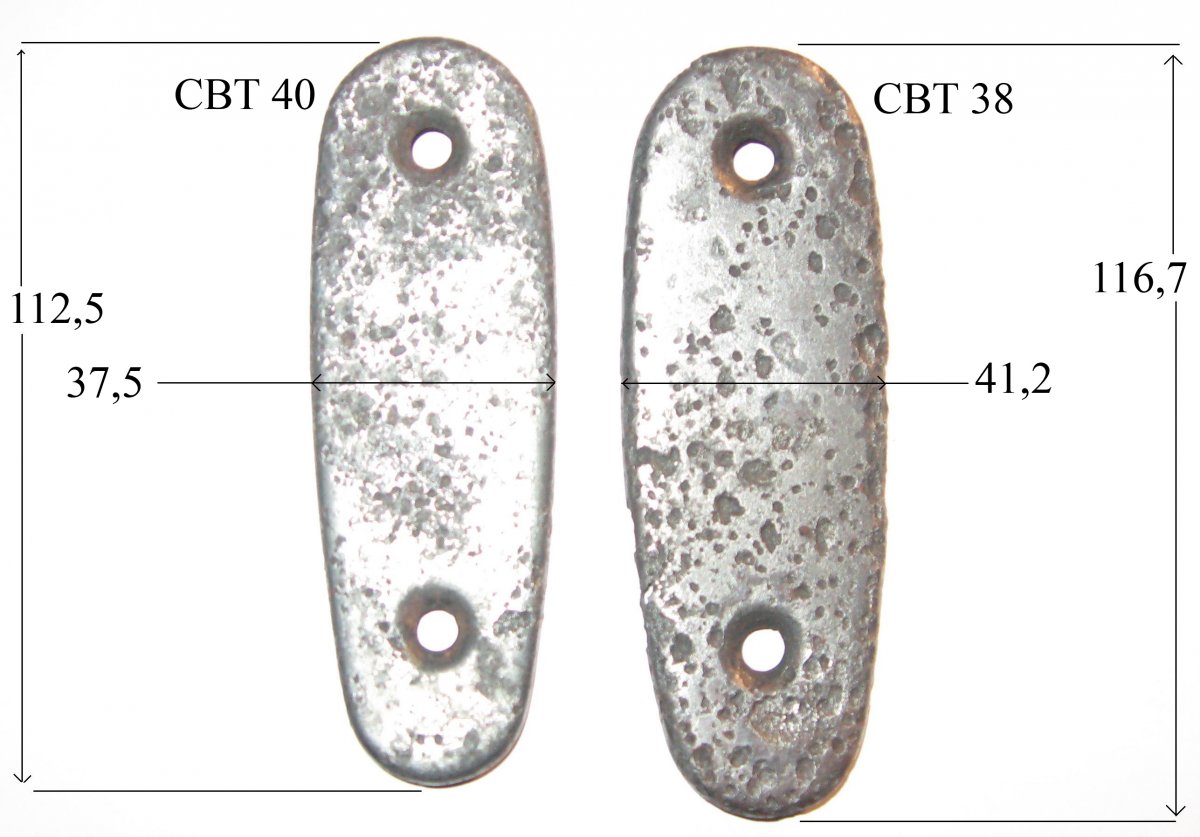

Разница в тыльниках есть. Не сильно, но они отличаются в размерах.



40-й отлично ложится внутрь 38-го, с небольшим люфтом )



Если нужны еще какие размеры - спрашивайте. Одно что я забыл указать, там на 38-м немного больше расстояние между центрами крепежных шурупов. Ну то уже на днях тогда замеряю и отпишусь, чтоб по ночи не шуршать)



Самого интересует шомпол, хочу новодел сваять только жаль размеров нету . Может у кого есть, хоть новодел хоть оригинал поделитесь пожалуйста размерчиками.
А вот по его устройству вам поможет данная подборка фоток. Там неплохо все видно:
http://guns.allzip.org/topic/85/358673.html
http://guns.allzip.org/topic/164/948438.html
http://guns.allzip.org/topic/120/1466698.html
Постелька шомпола, если я не ошибаюсь, прикручивалась к ложе винтиком.



И - общая длинна шомпола.



По идее да, я тоже к этому варианту склоняюсь.



завтра посмотрю... (есть 2 - целый и ломаный)

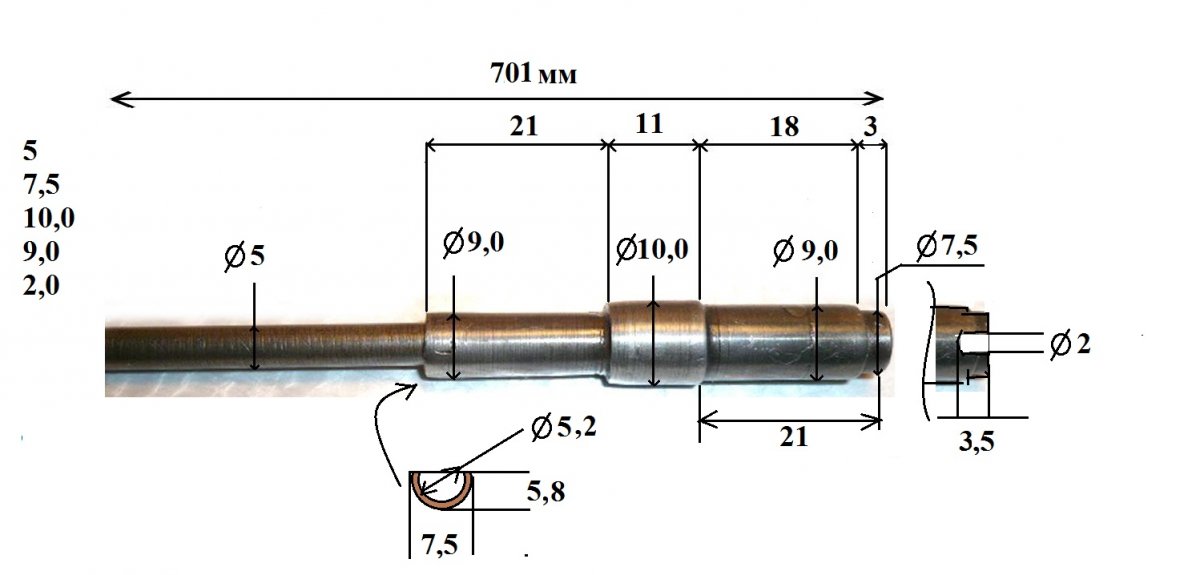

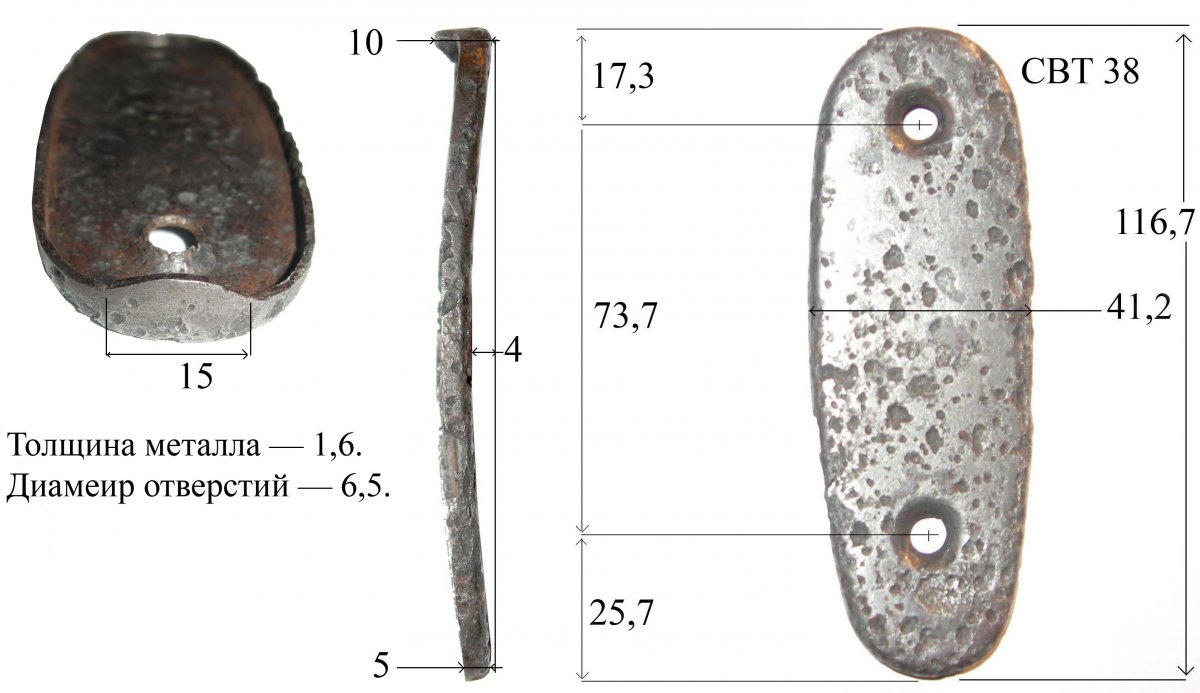

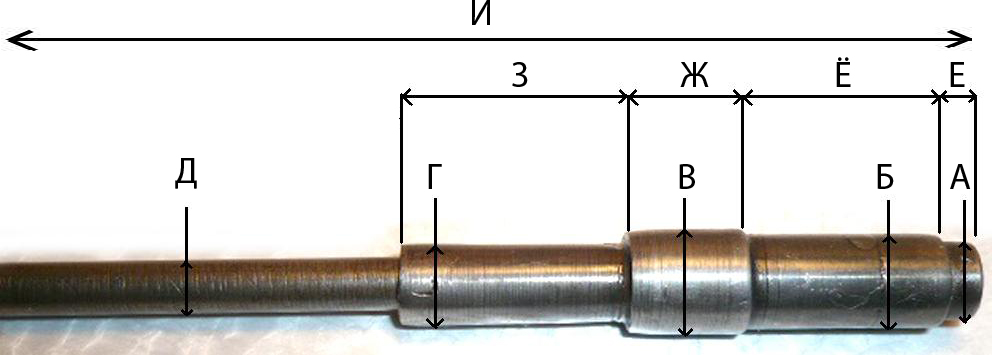

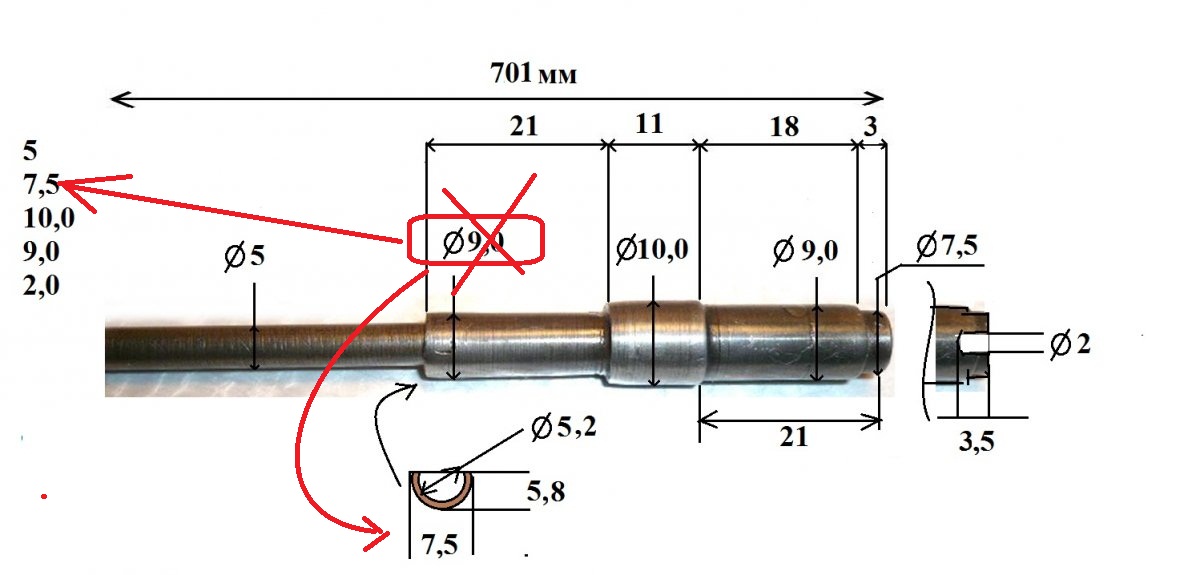

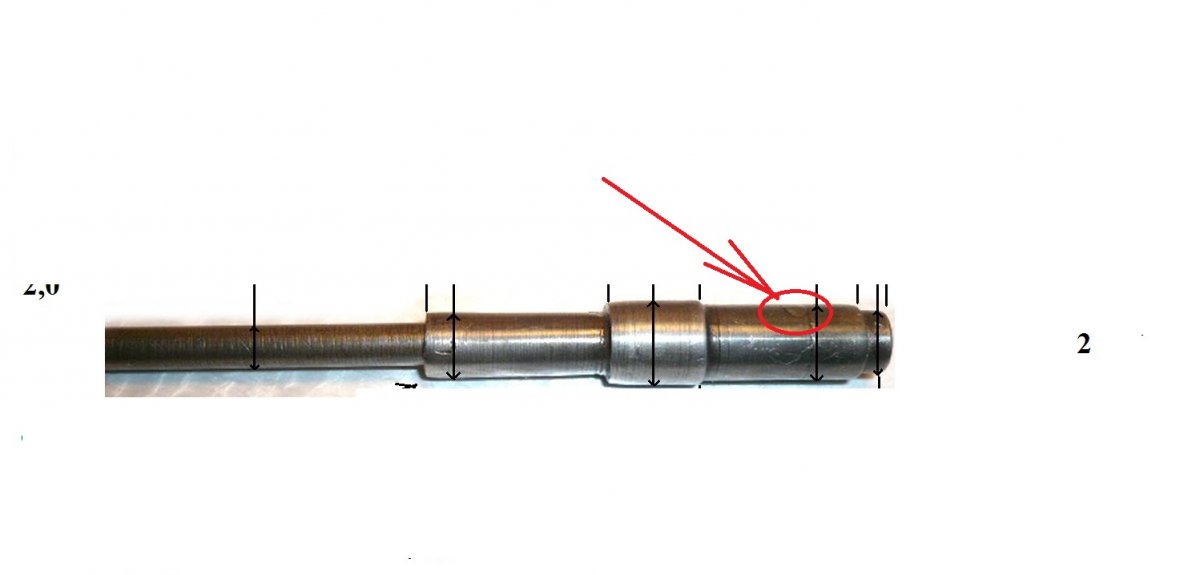

Вот, немного дополнил размерчики тылькика, которые обещал.



Und also :



...ще не все :

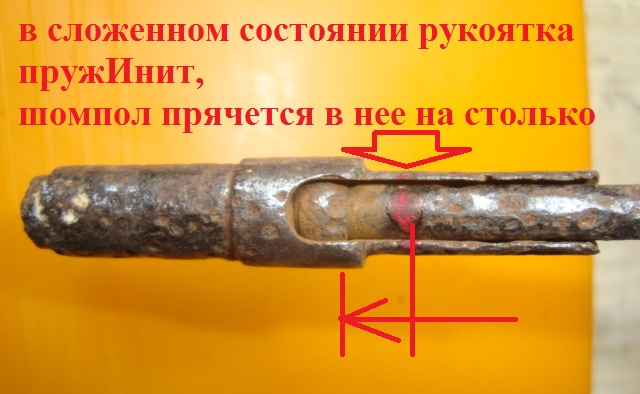

Внутри - пружина дАвящяя на стержень шомпола, видимо - с плунжером



а к как шарик фиксируется в обойме?

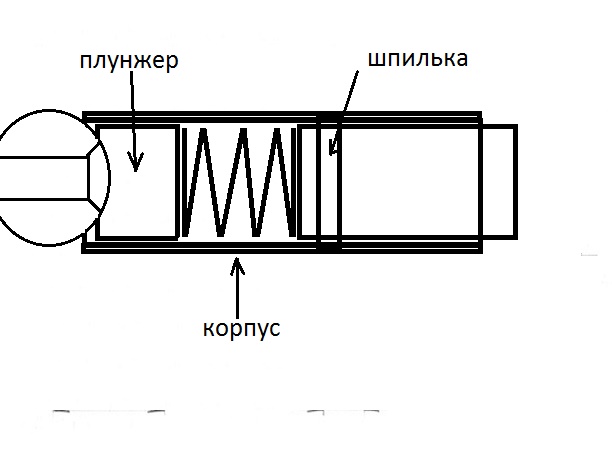

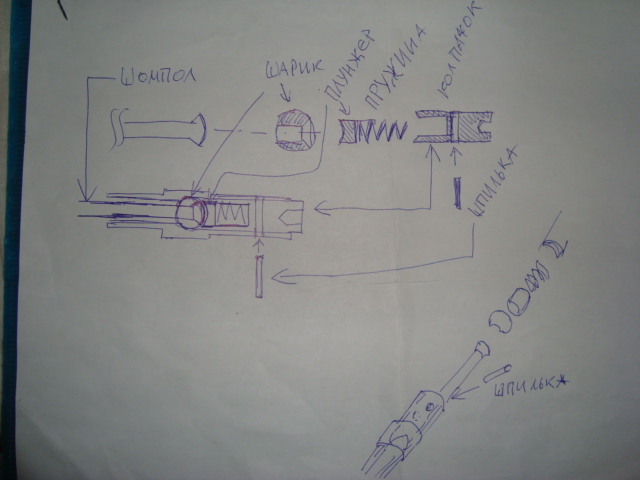

Как я се представляю :

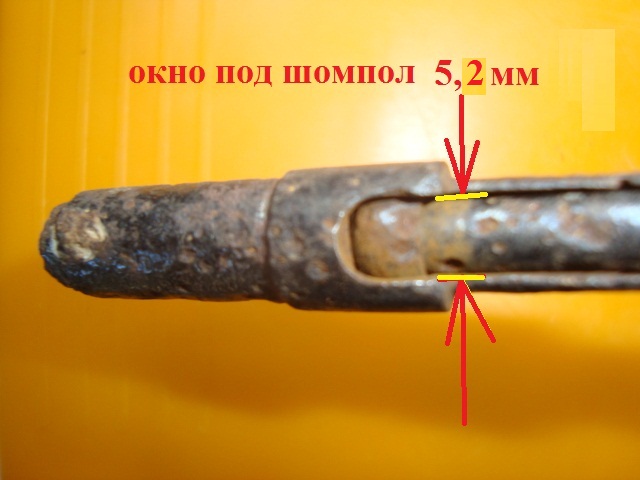

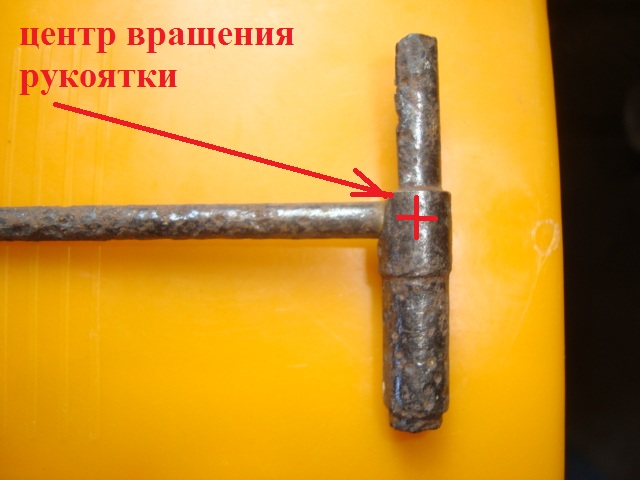

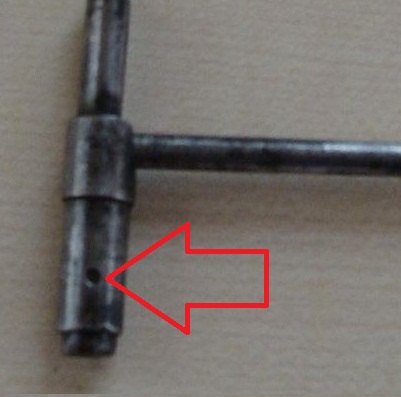

...там шпильку вИдно (и на моем тоже)



спасибо, теперь стало ясно как оно собиралось

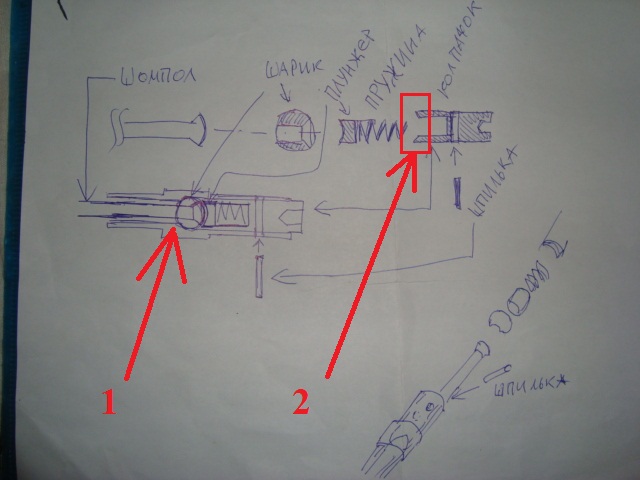

шАрик держит конус меньшего диаметра (1) и конус колпачка (2).

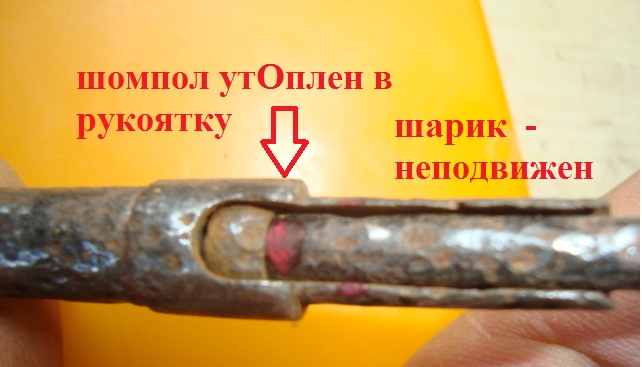

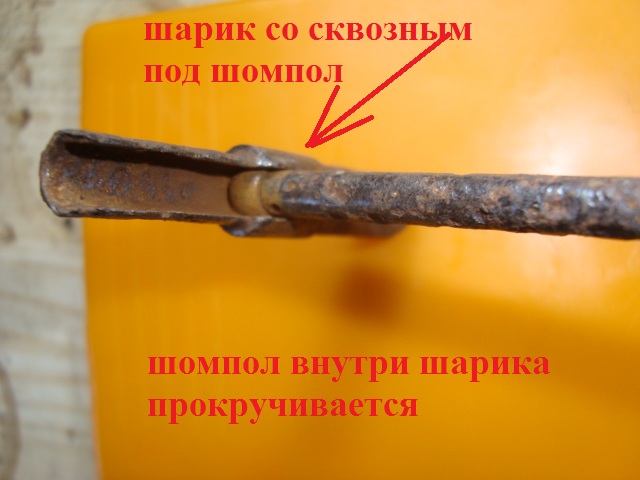

при этом, когда рукоятка сложена, шомпол становится соосно шарику, колпачку и может сжимать пружину (через плунжер)...
...как-то так...



Спасибо большое за размеры и схемку

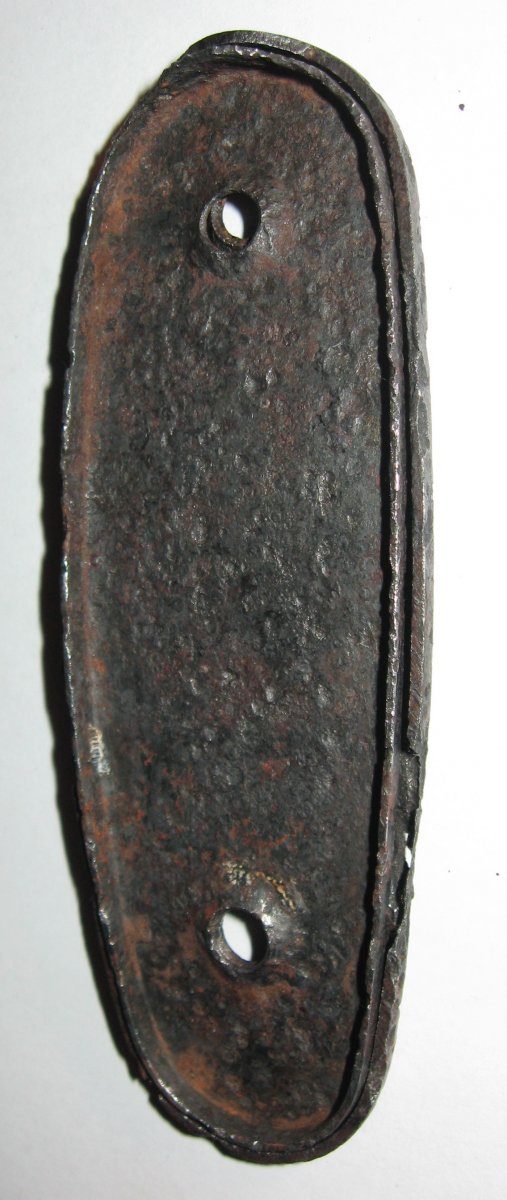

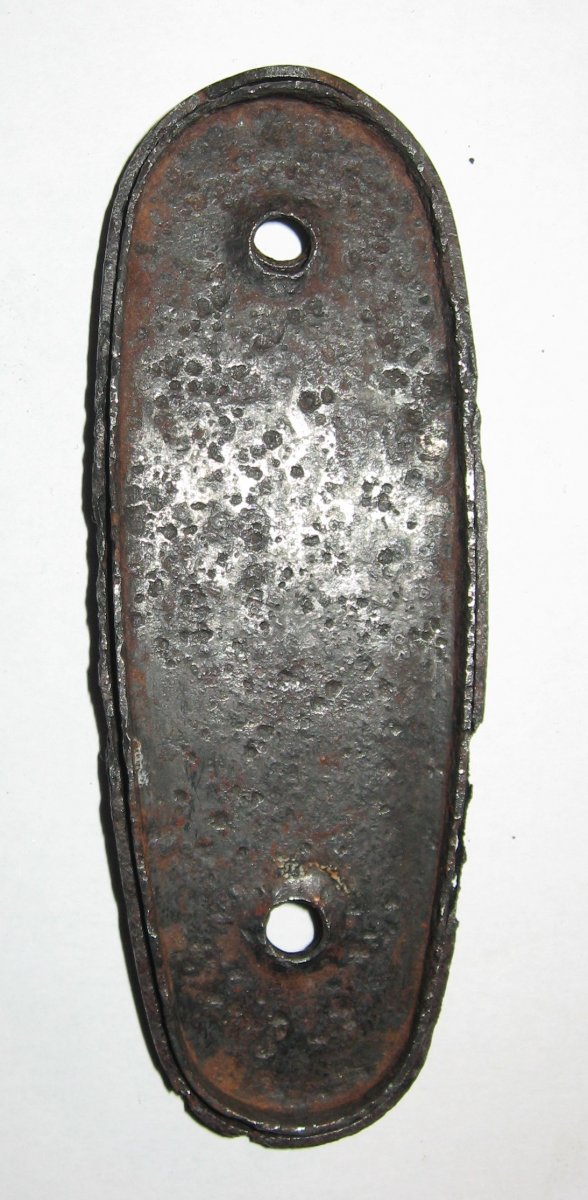

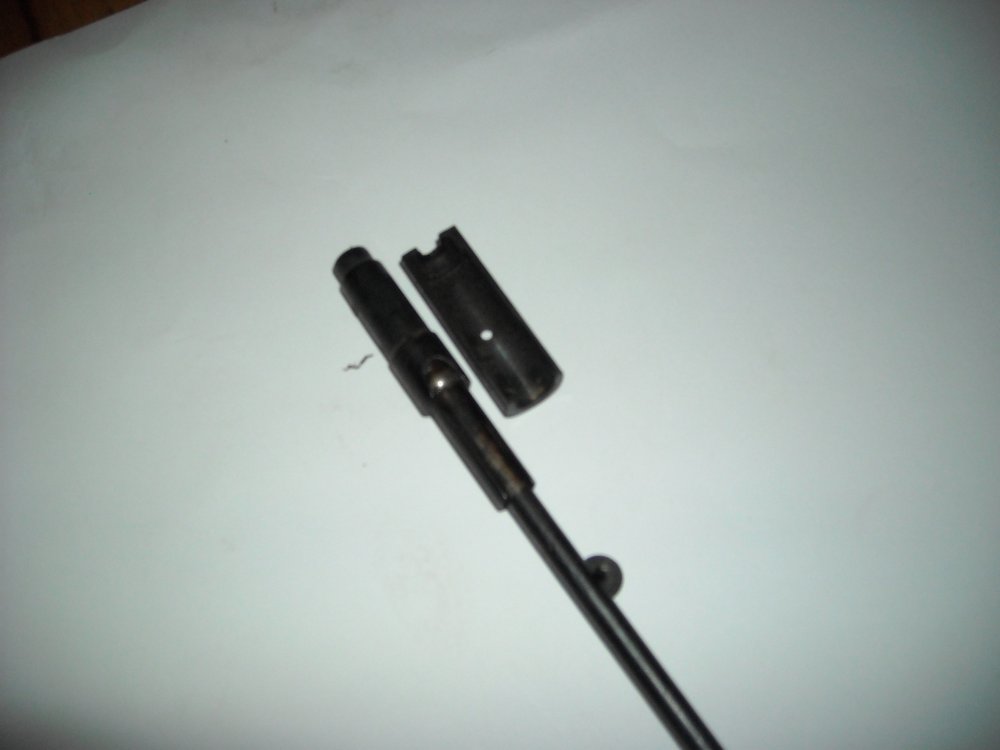

Докину в тему фотки постели шомпола.
Сразу скажу что фото не мои, и откуда взял уже и не помню. Вроде бы новодел. Так что если автор увидит — прошу сильно не бить
Если у кого есть ориджинал постелькт — будем рады размерчикам.



да теперь бы чертеж вставки в ложе



...ошибочка закрАлась :



думаю, не может - шпилька бУдет мешать как минимум пружине, и в плунжере тогда надо пропиливать 2 паза (на длину хода плУнжера) - сложности одні...
и так узел перемудрИли зело...
