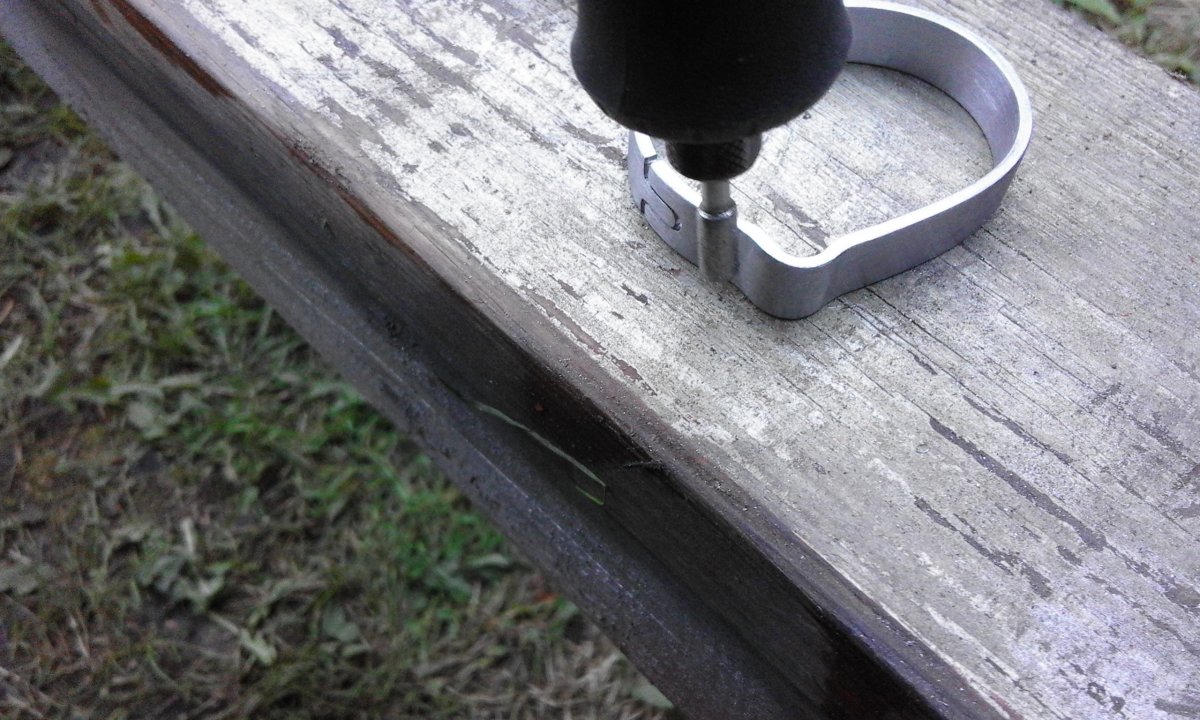

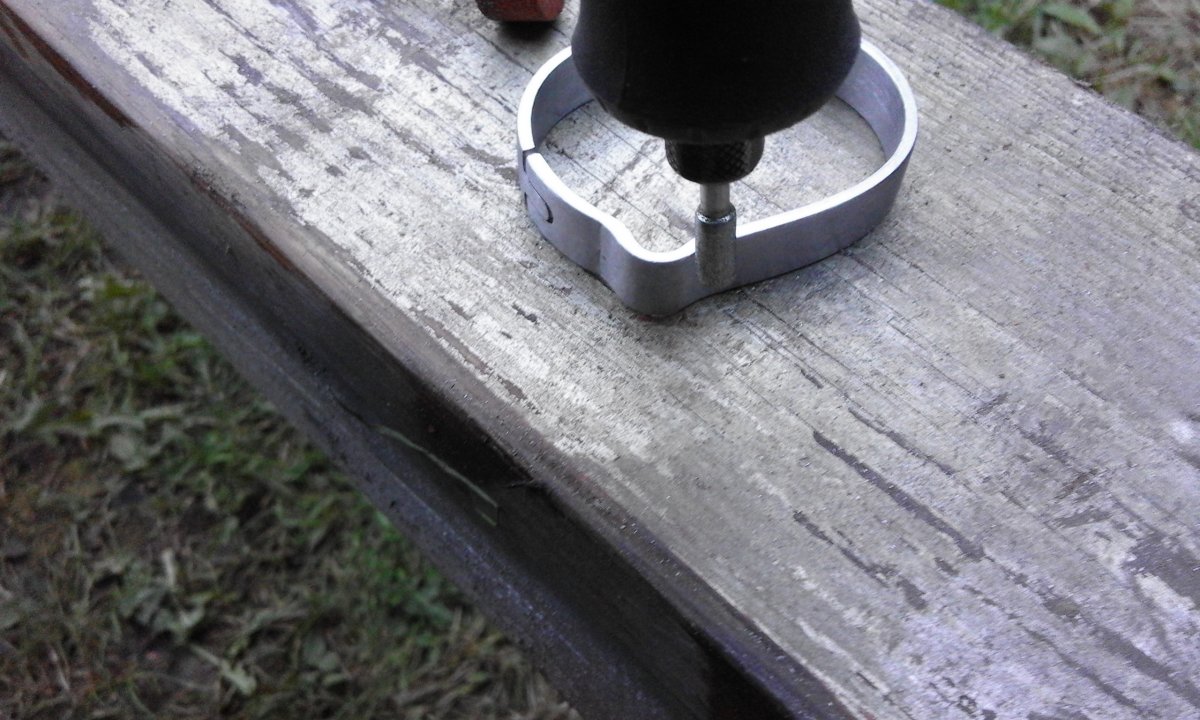

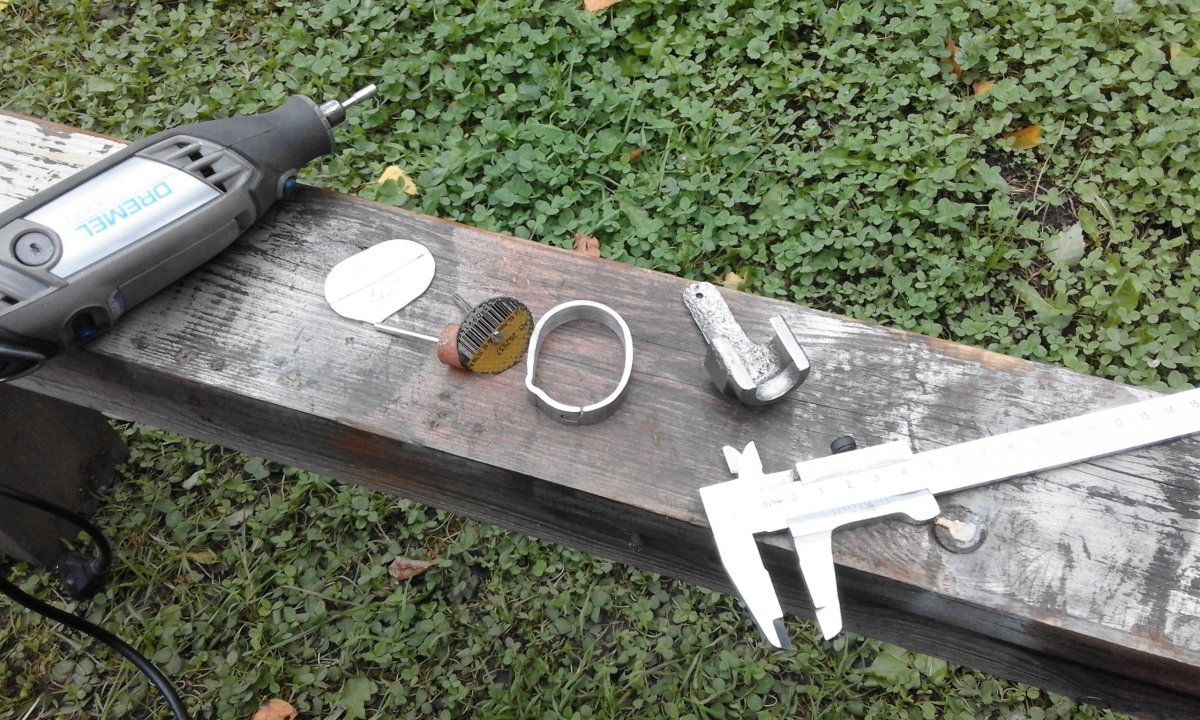

Штангелем провёл толщину колца и снял лишний металл. Снимал напилником и алмазной насадкой в загибах.

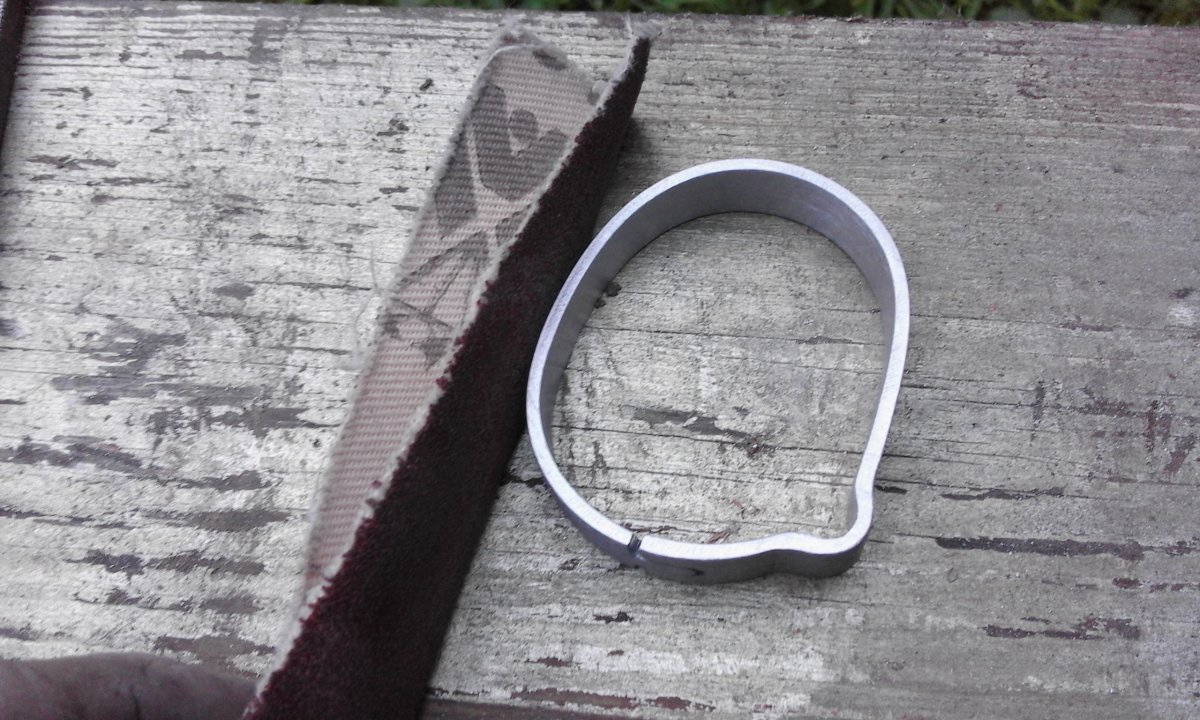

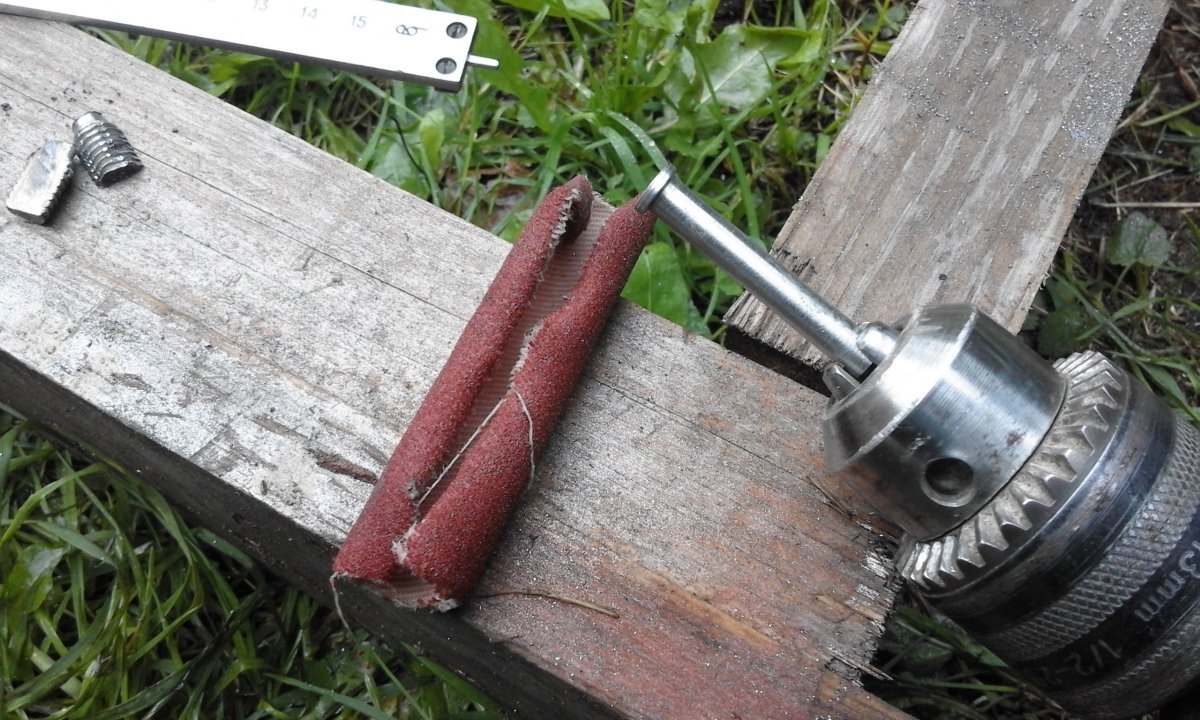

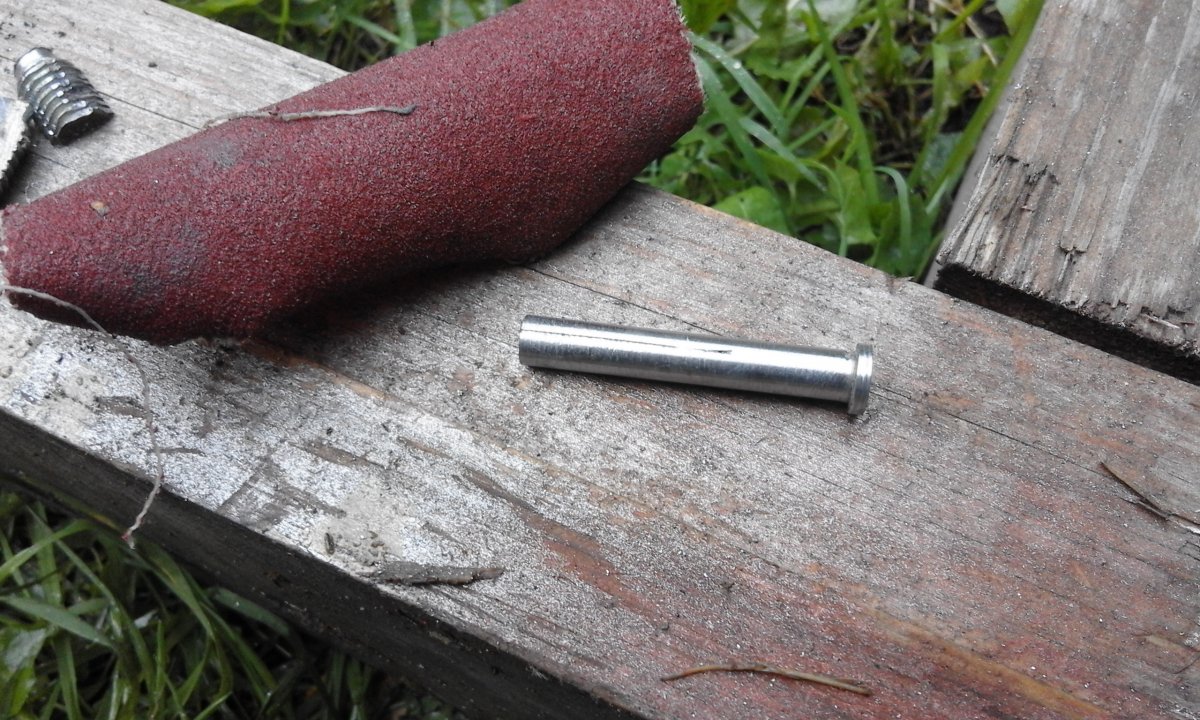

Очистил наждачкой.

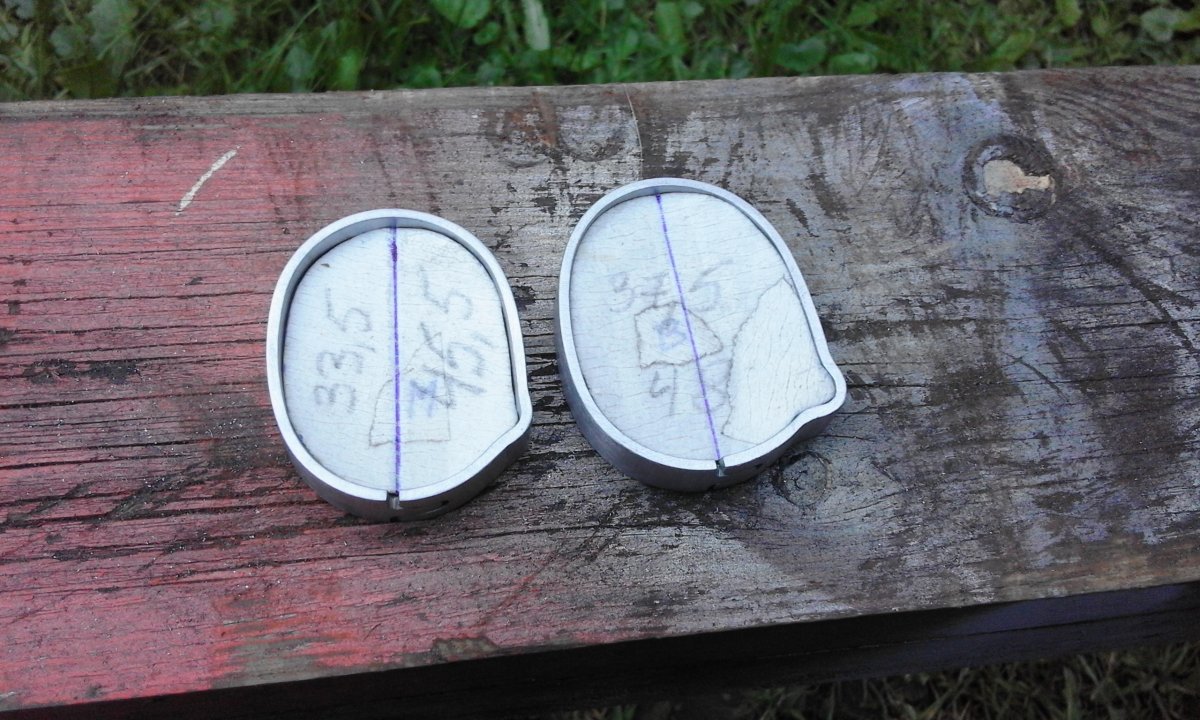

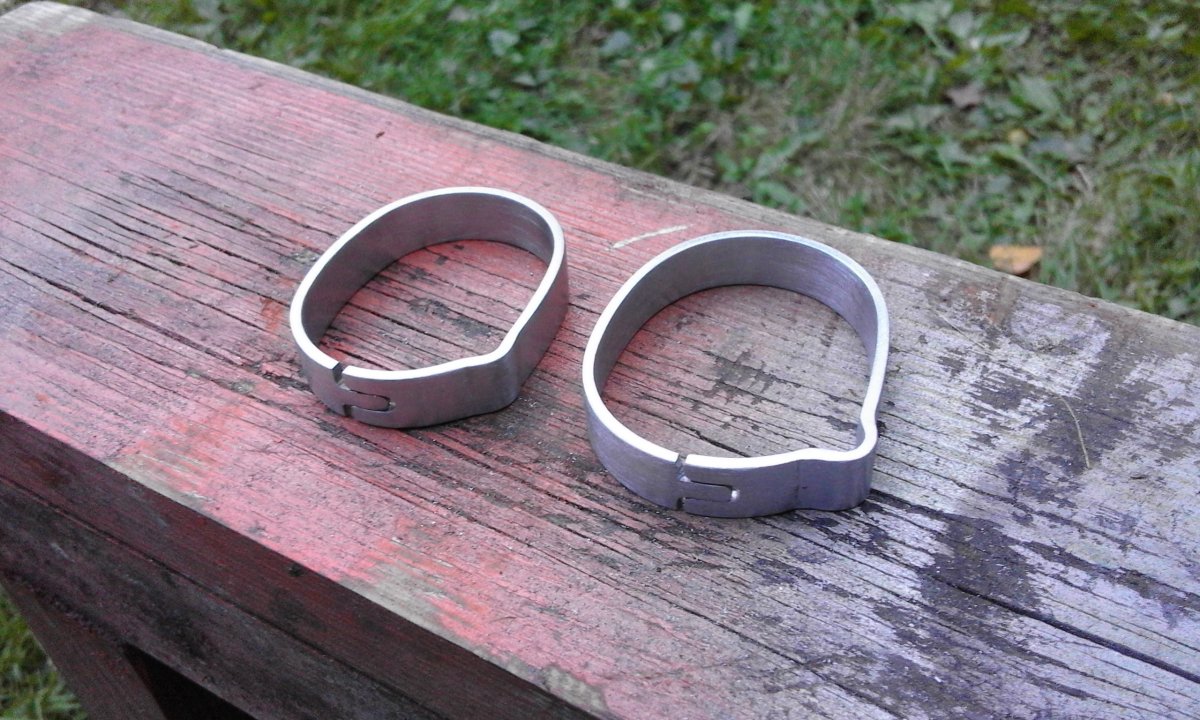

Та же история что и с маленким колцом, разошлос чуток. Стяну, нагрею, в масло.

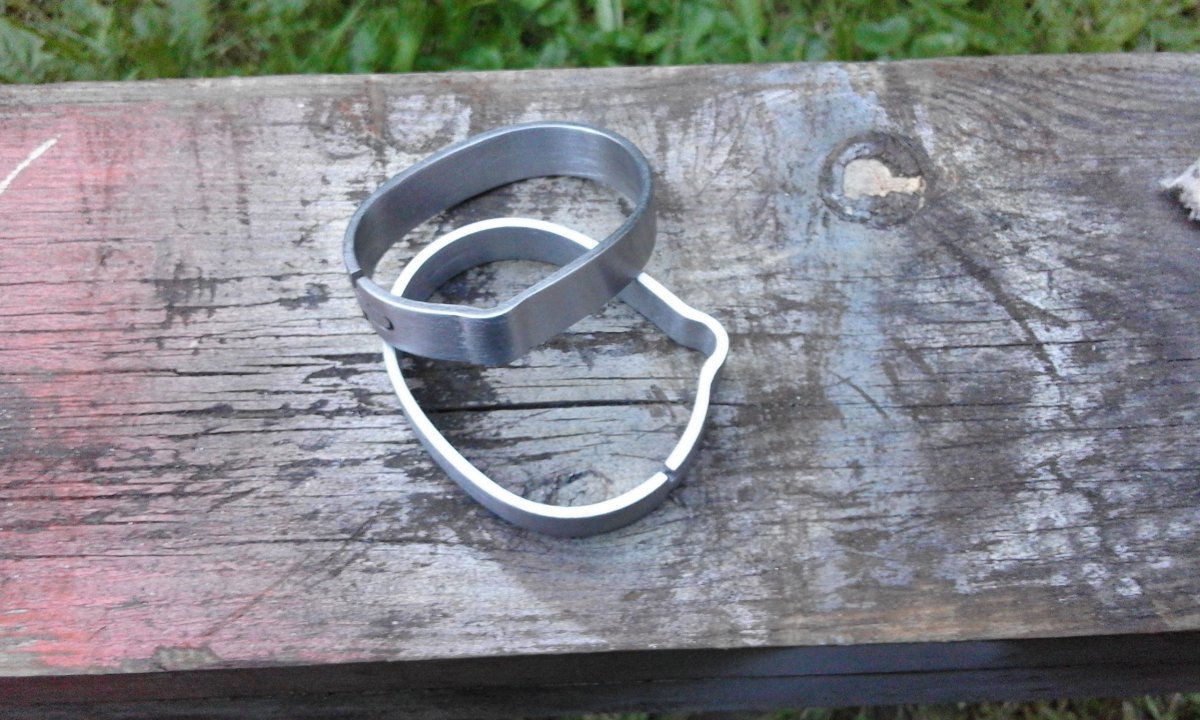

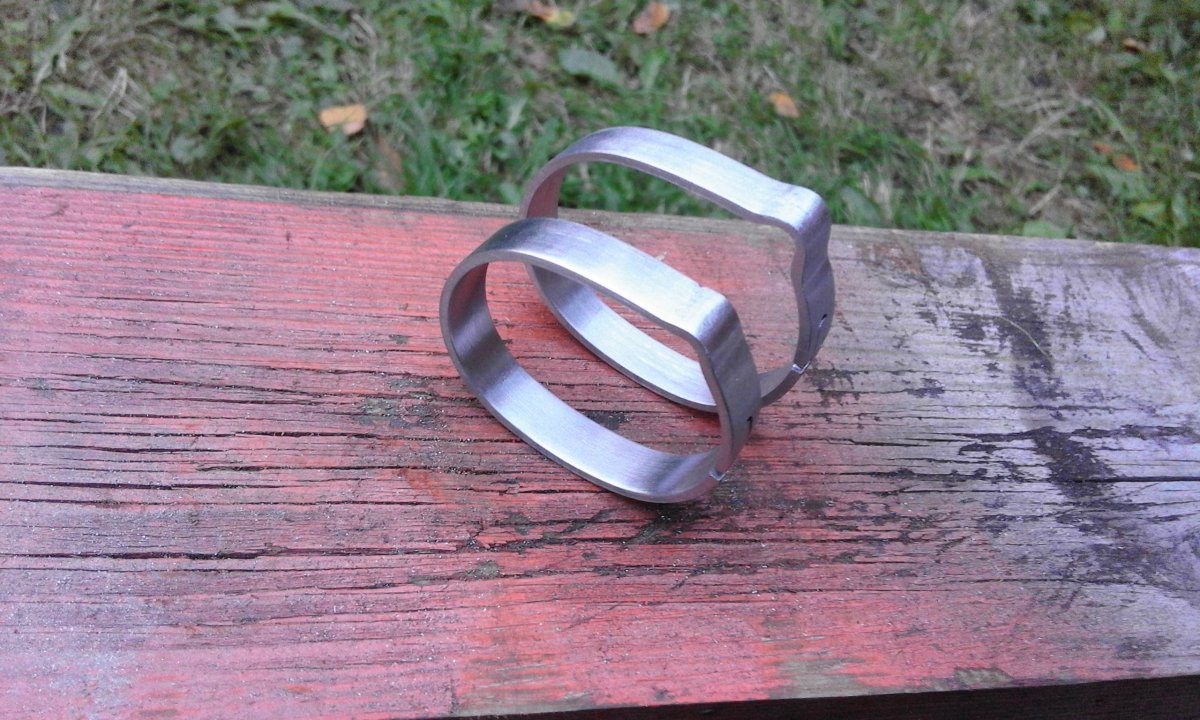

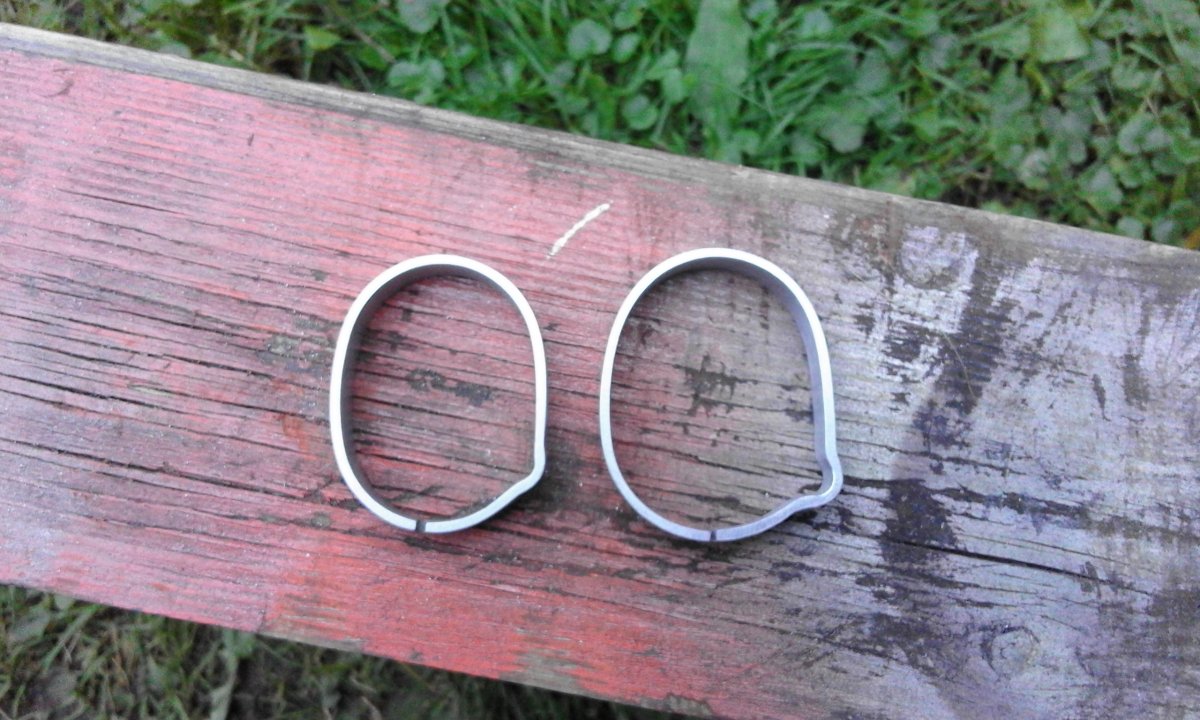

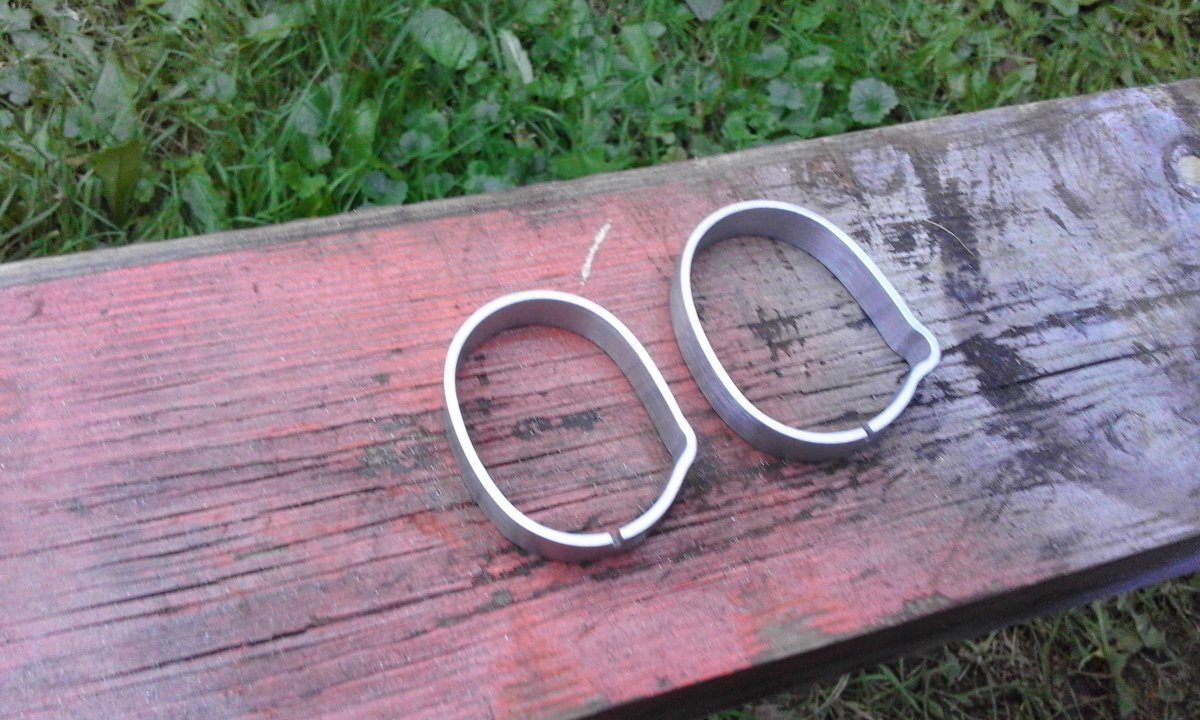

Кольца. На бис.
(тяжеловато они мне дались)

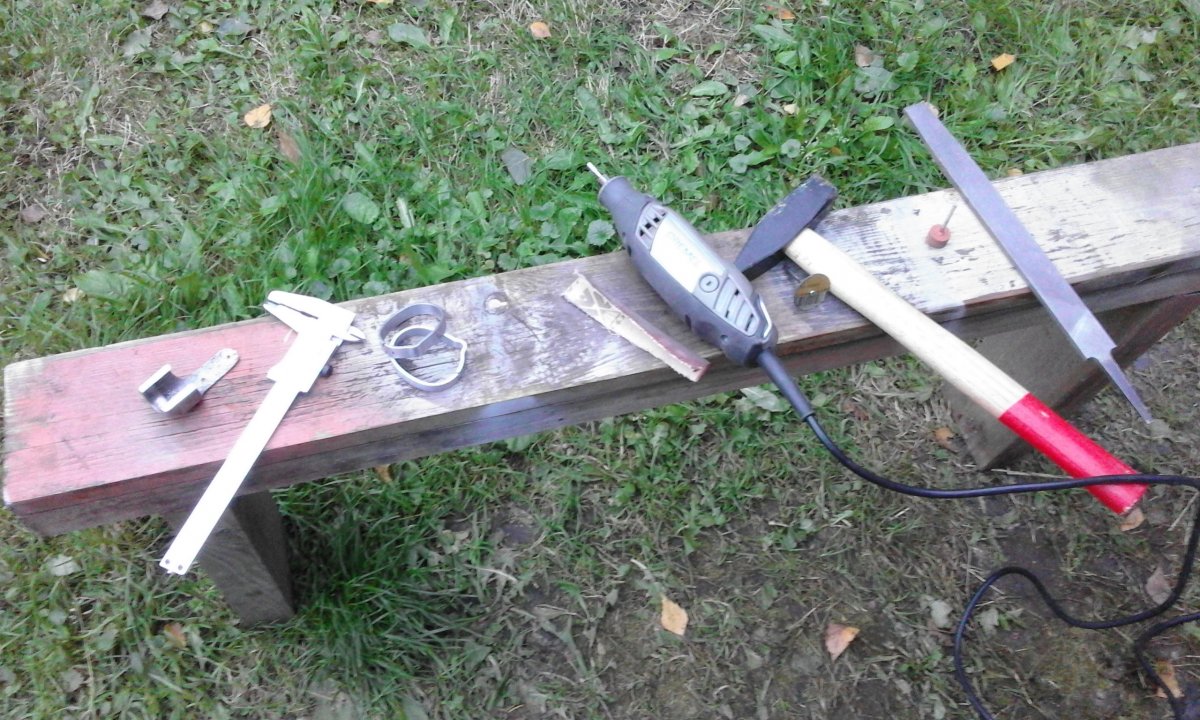

Ну и рабочее место на свежем воздухе. Ху на конец то ........



Всем доброго вечера. Опять я. Может есть у кого схема нагеля ?, нужны хотя бы общие размеры.

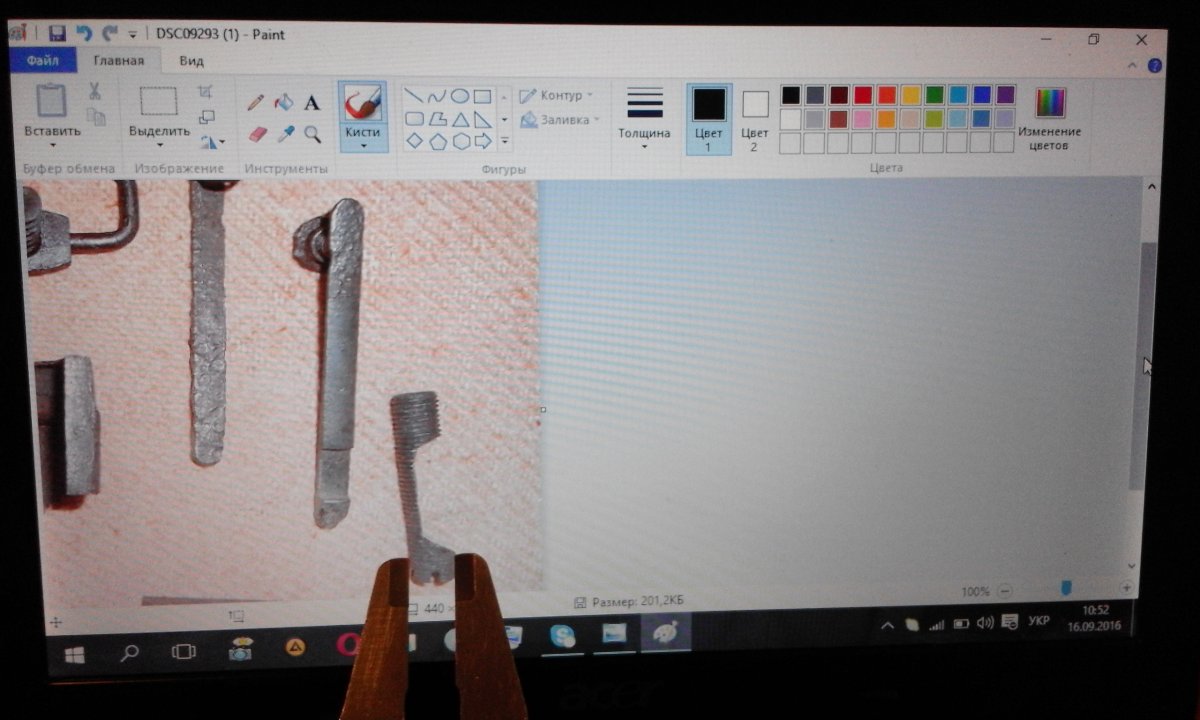

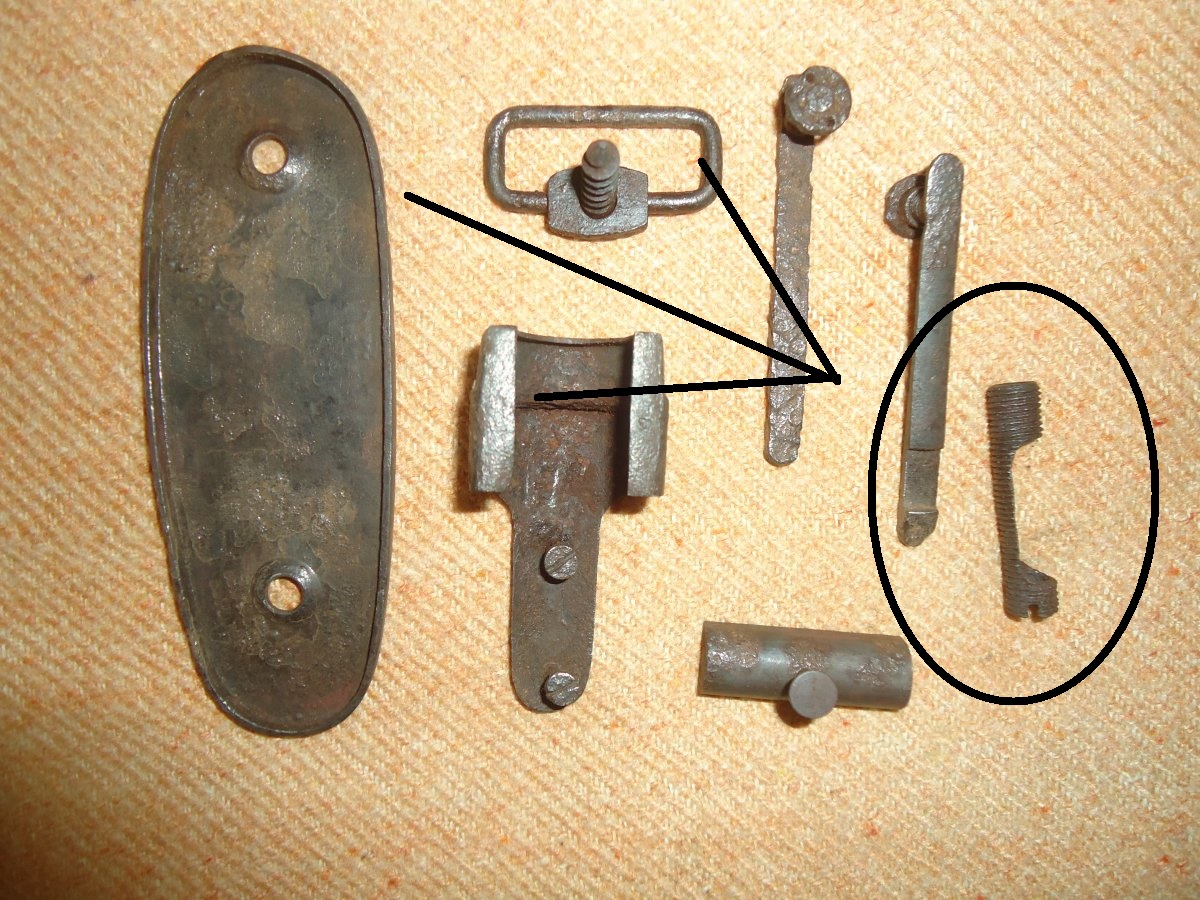

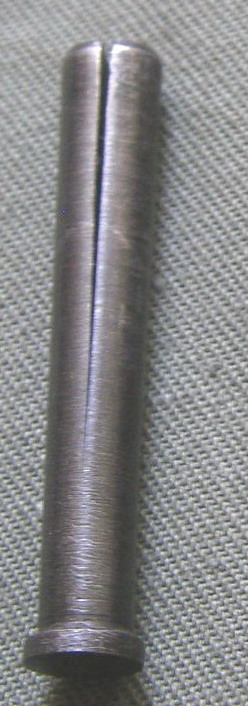

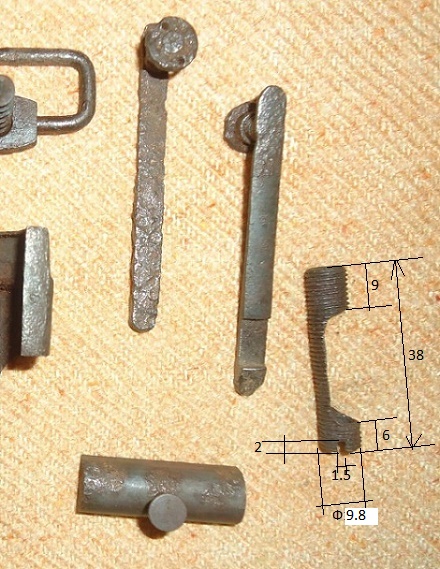

Попалось ещё фото с совсем другой формой нагеля. Поиски чертежа продолжаються, пока безрезультатно.

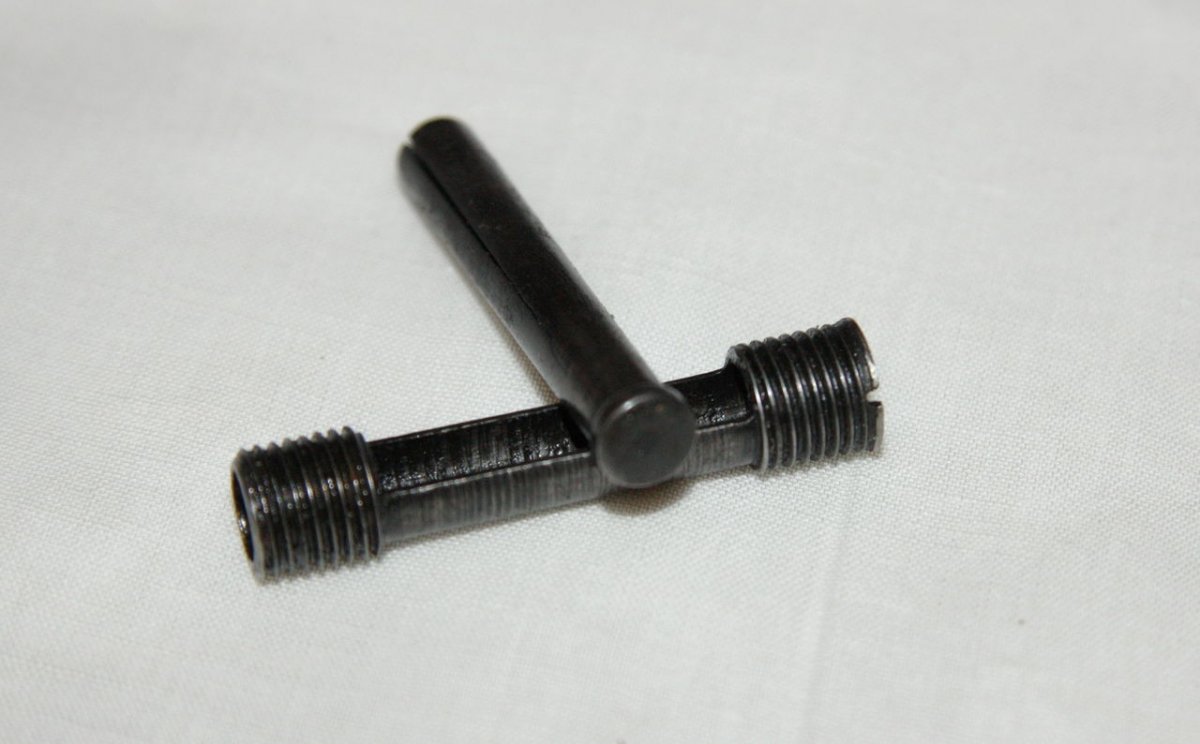

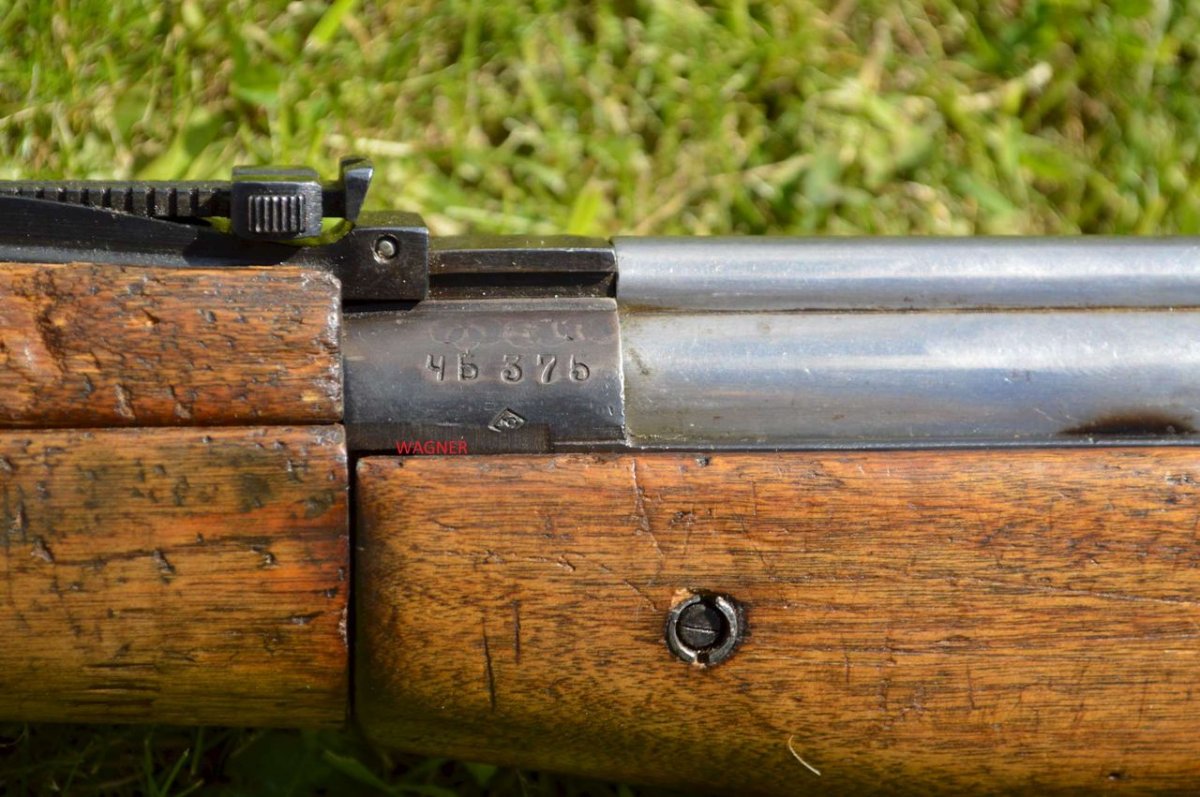

Нагель.

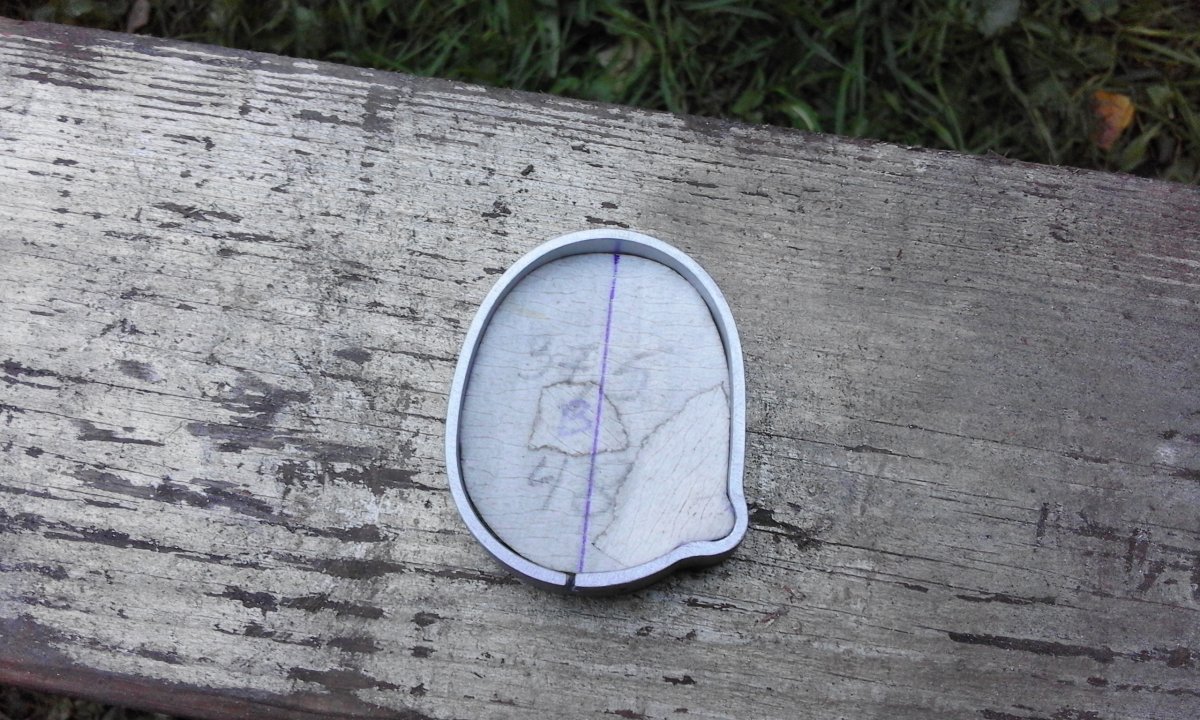

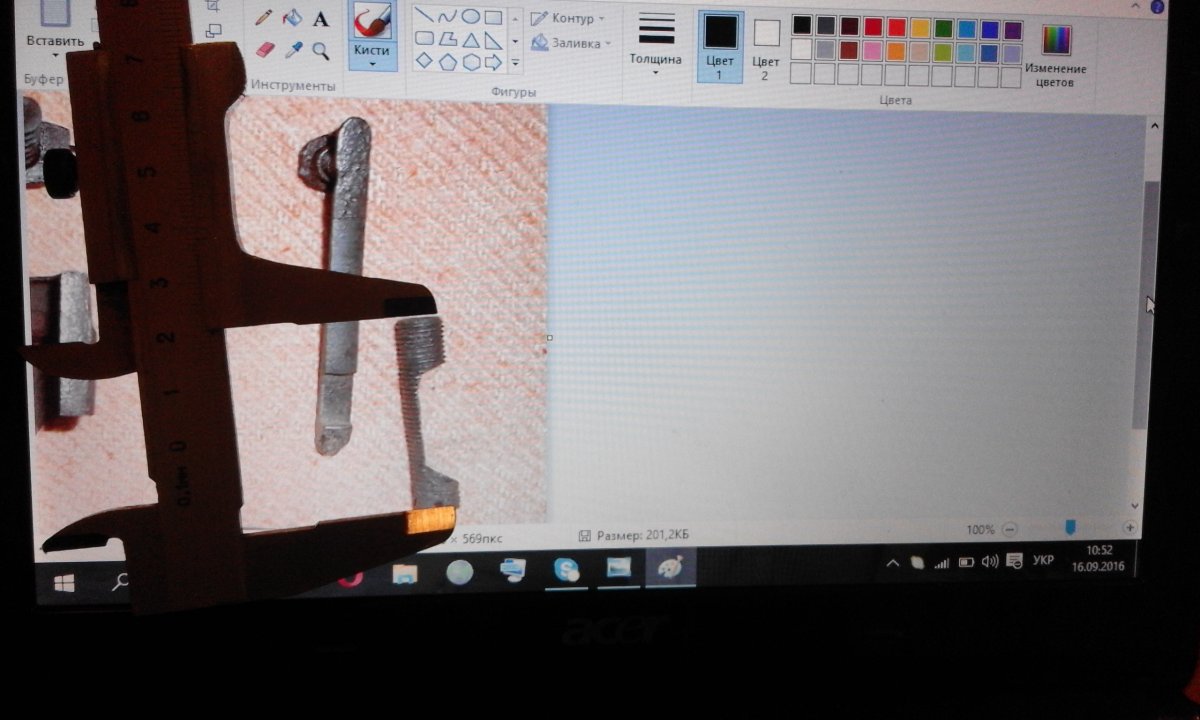

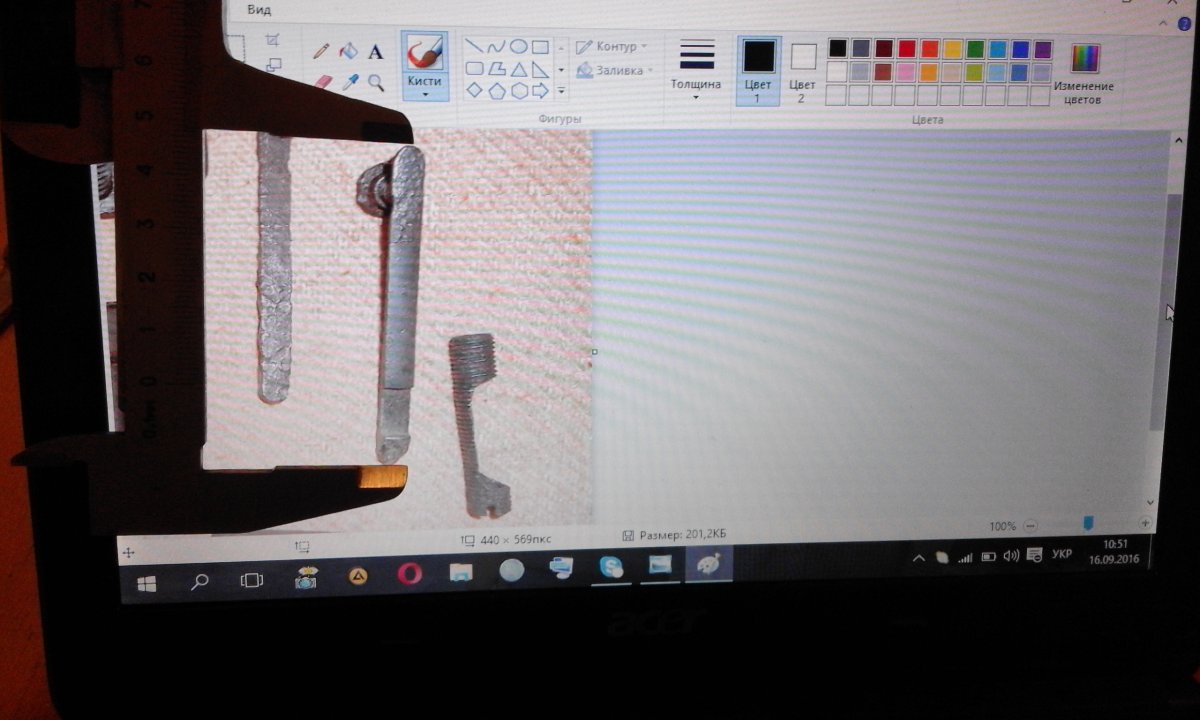

Выбрал первый вариант. Просчитал по фото. Решил делат по тому что получилось и из того что есть.

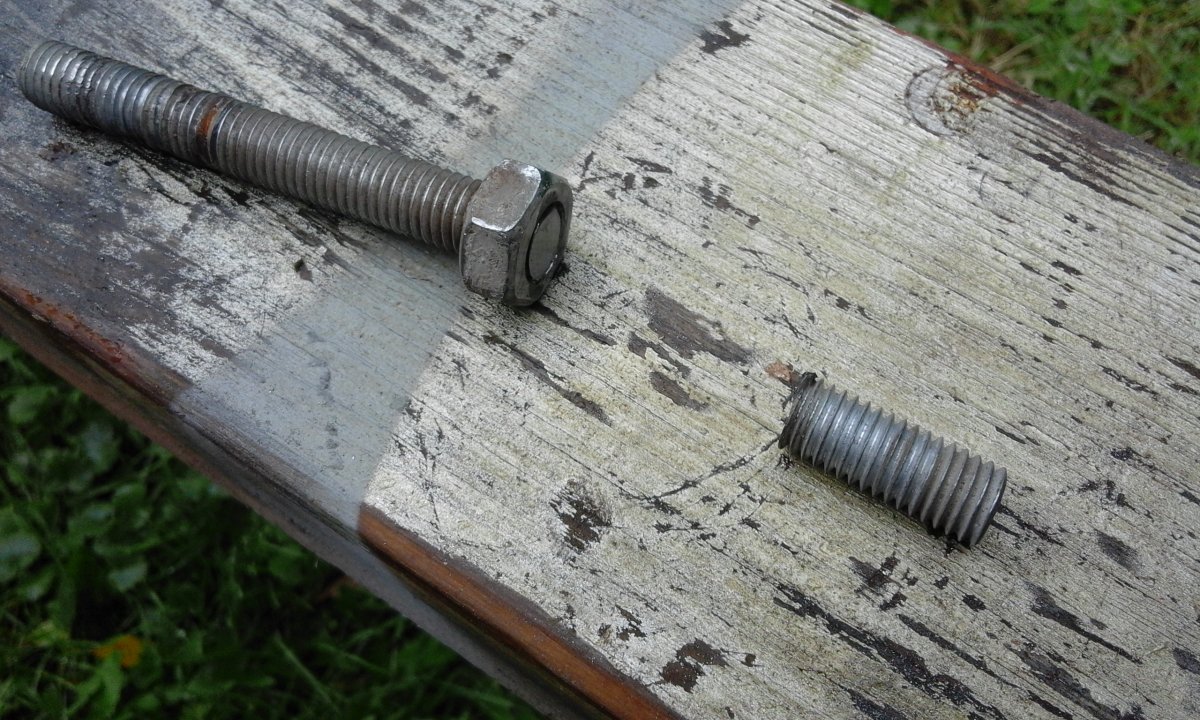

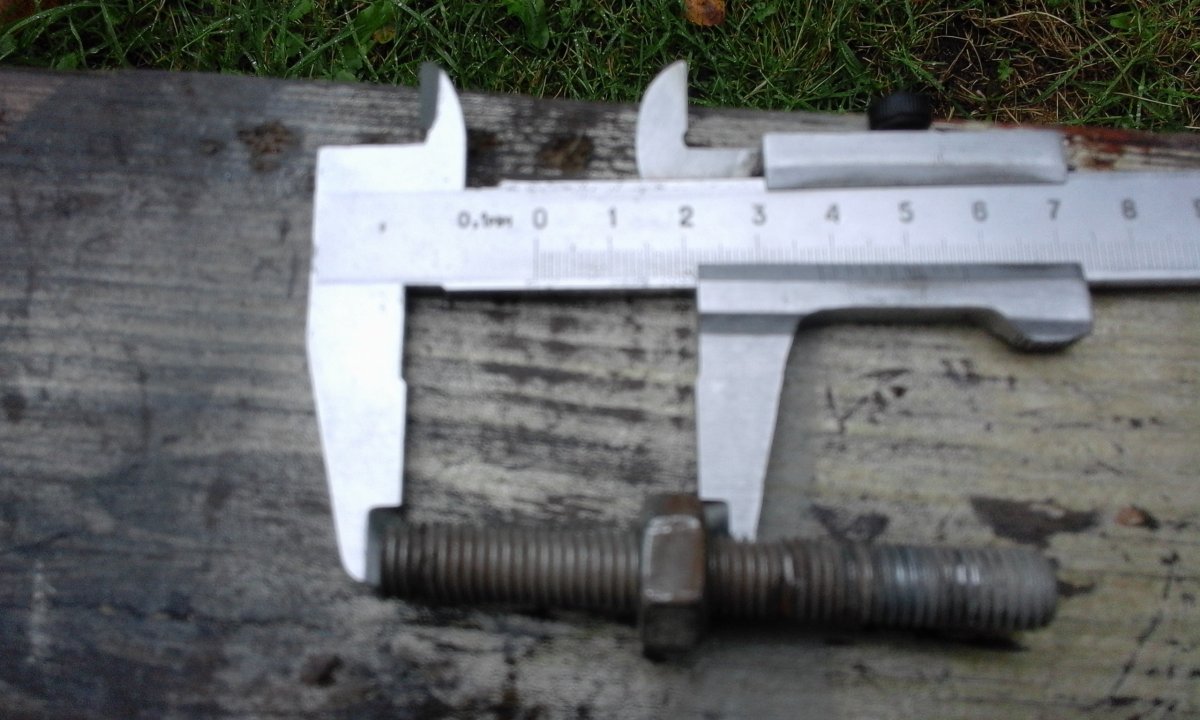

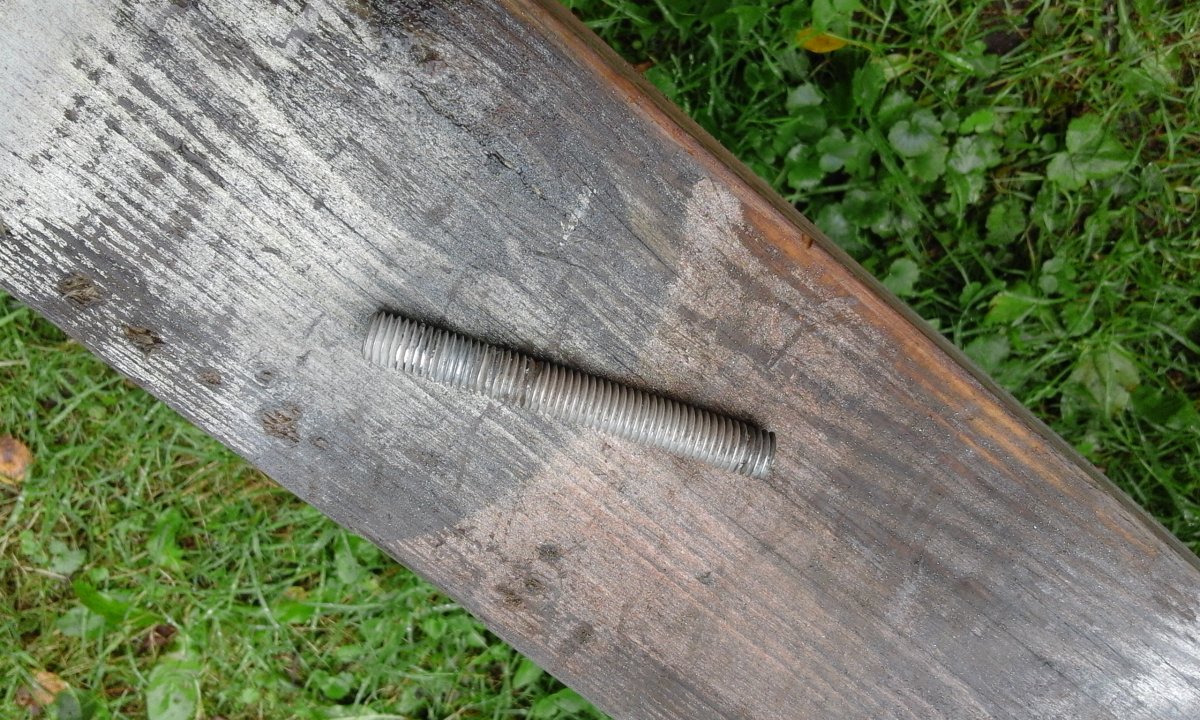

Материал кусок шпильки. Отрезал по длинне.

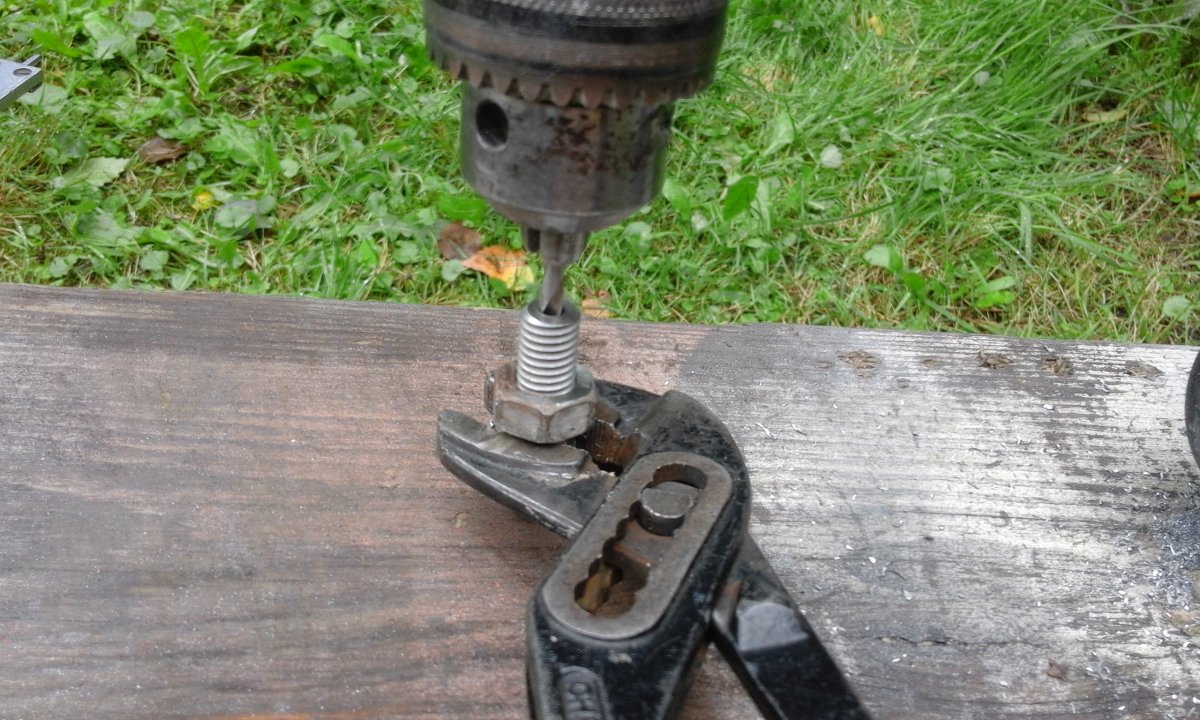

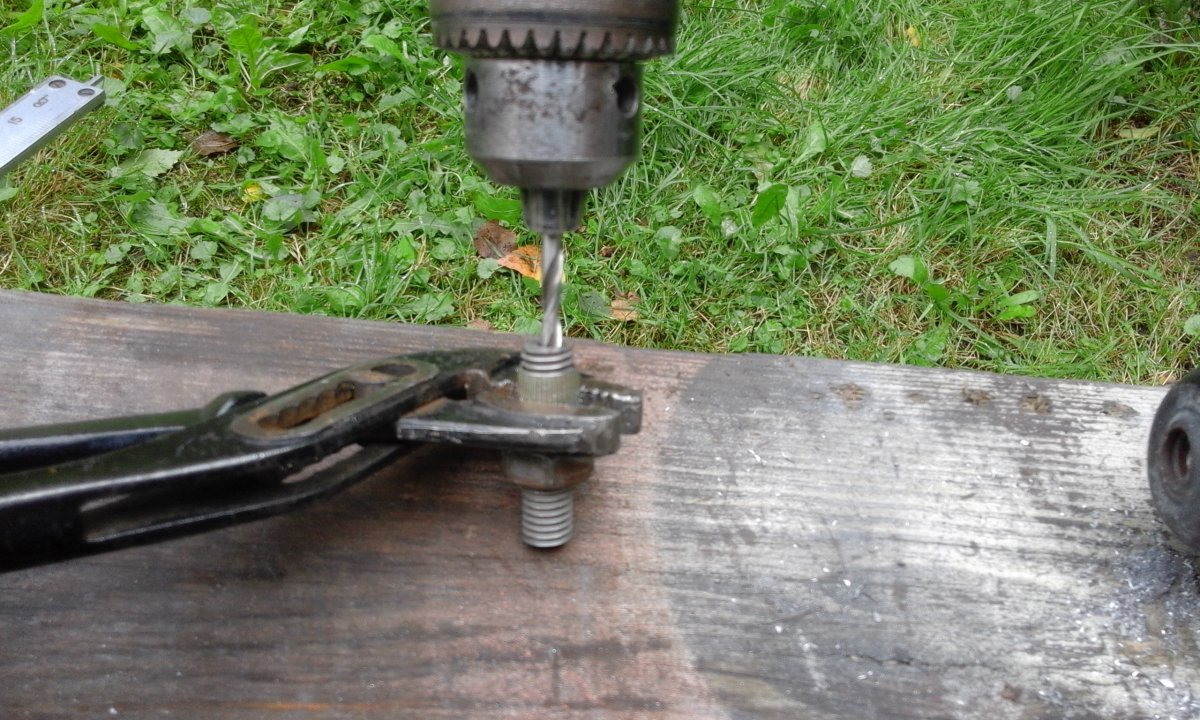

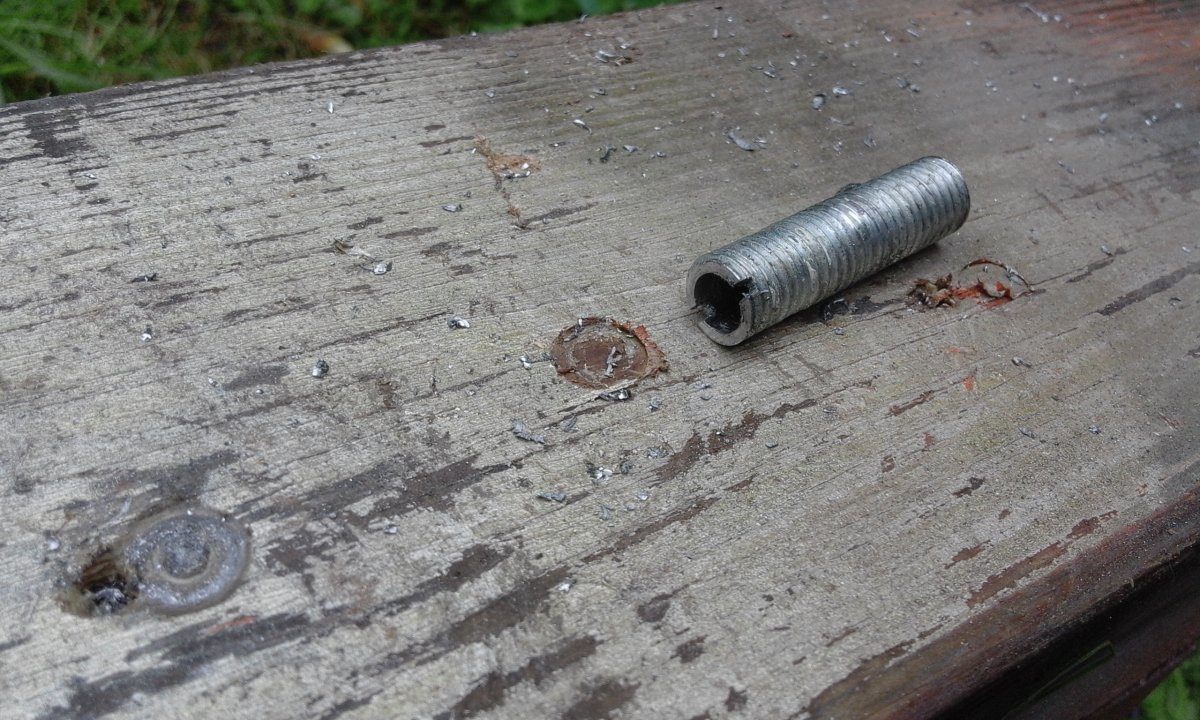

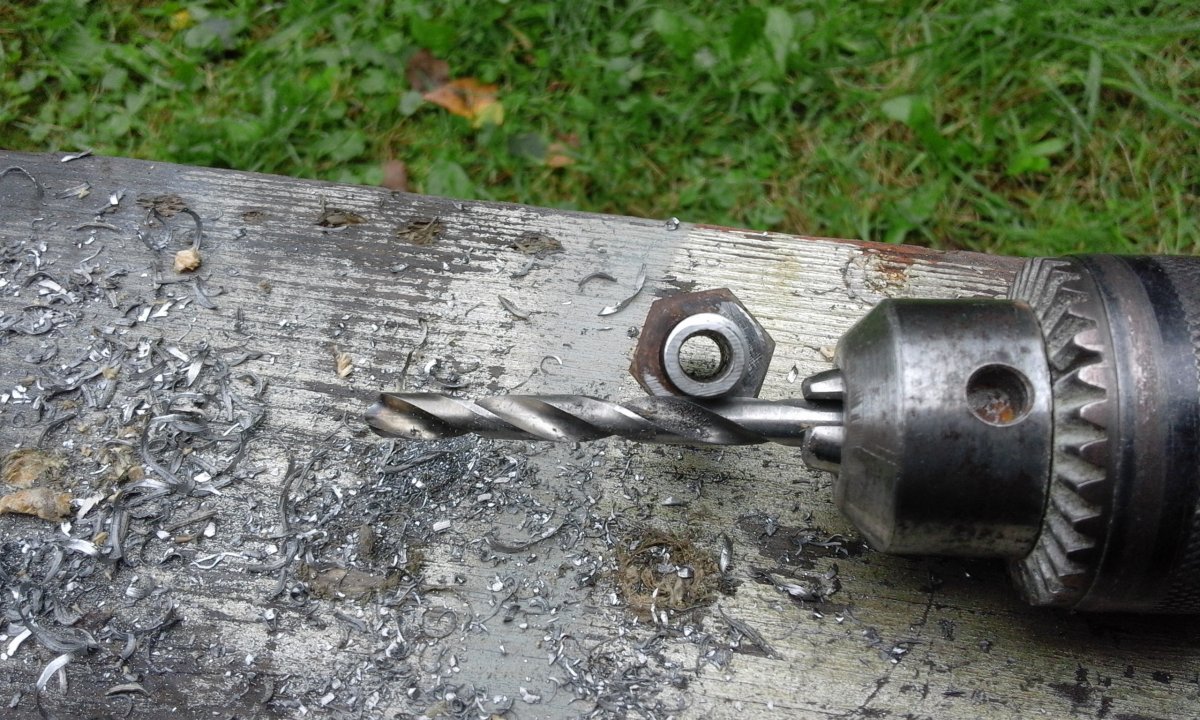

Просверлил сверлом 4мм отверстие. До половины заготовки сверлил с одной стороны и вторую част с другой на встречу, практически сошлось.

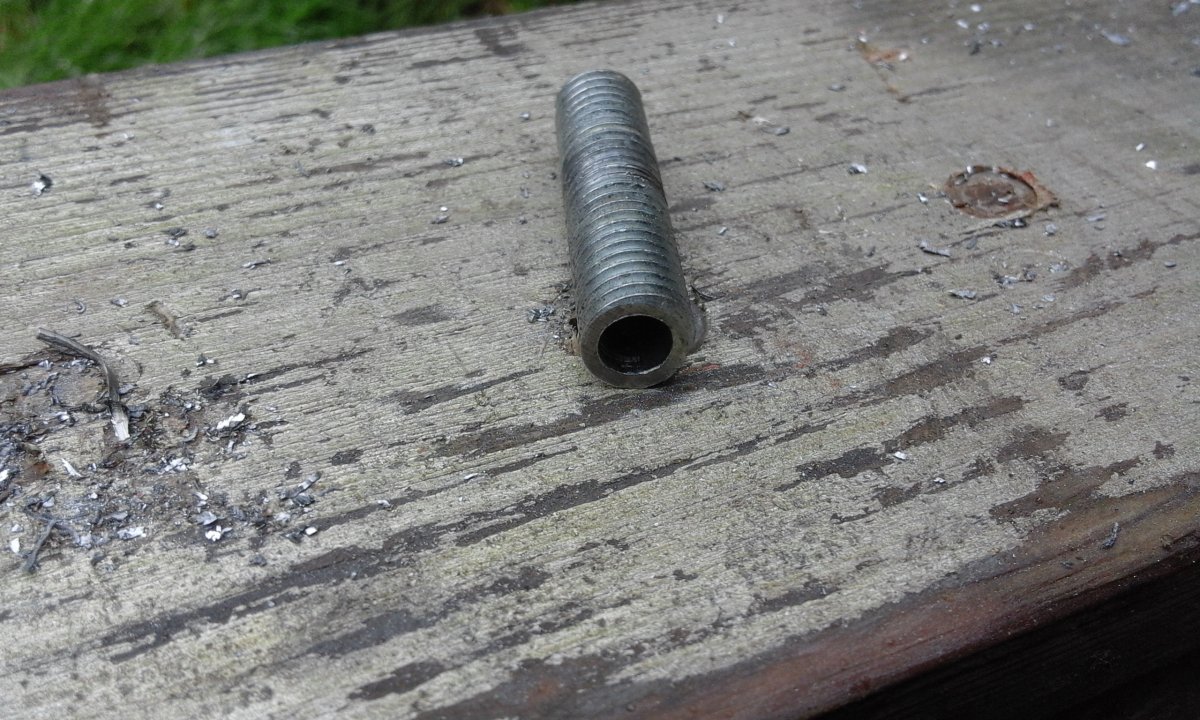

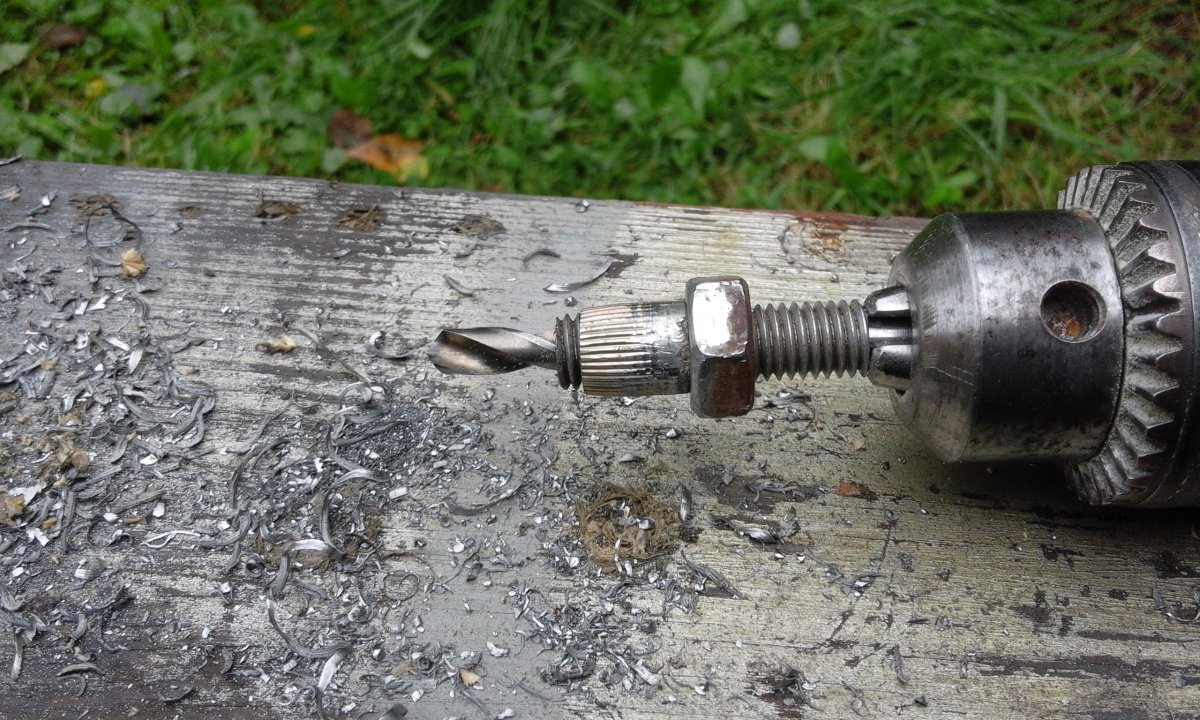

Прошолся сверлом 6мм на сквозь заготовки. (3мм исползовалось только как маяк).



Нарезал шлиц под отвёртку.

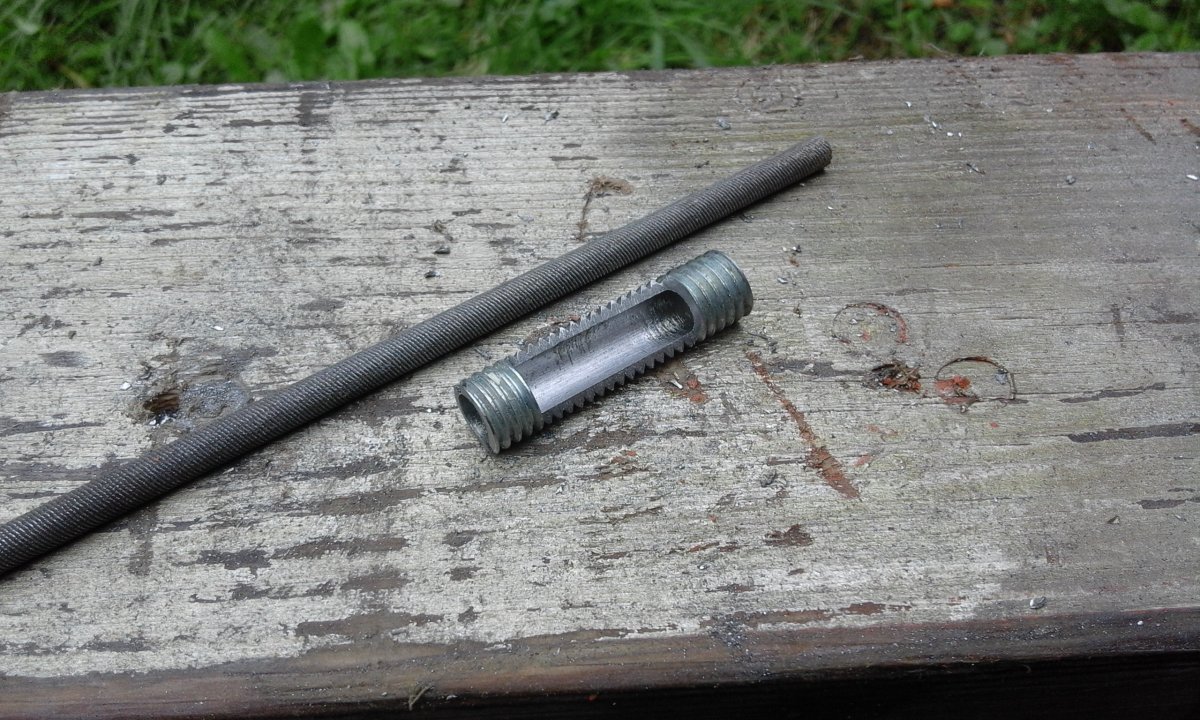

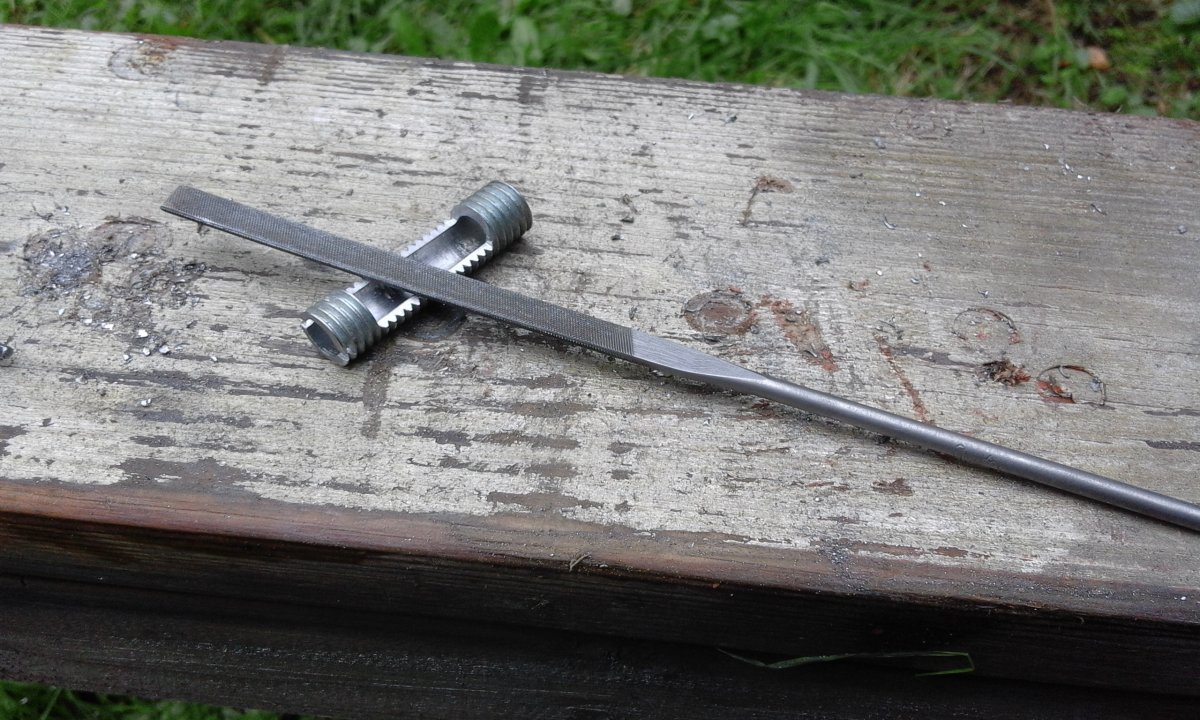

Отметил вырезал. Вырезал по рисунку.

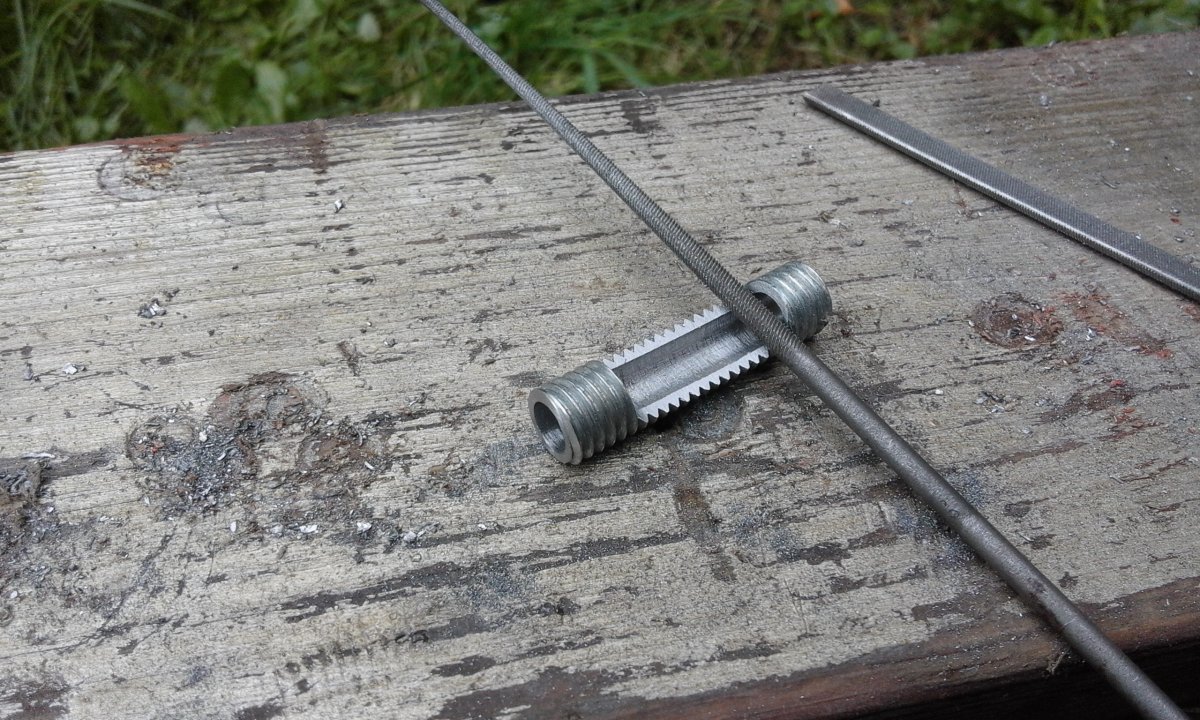

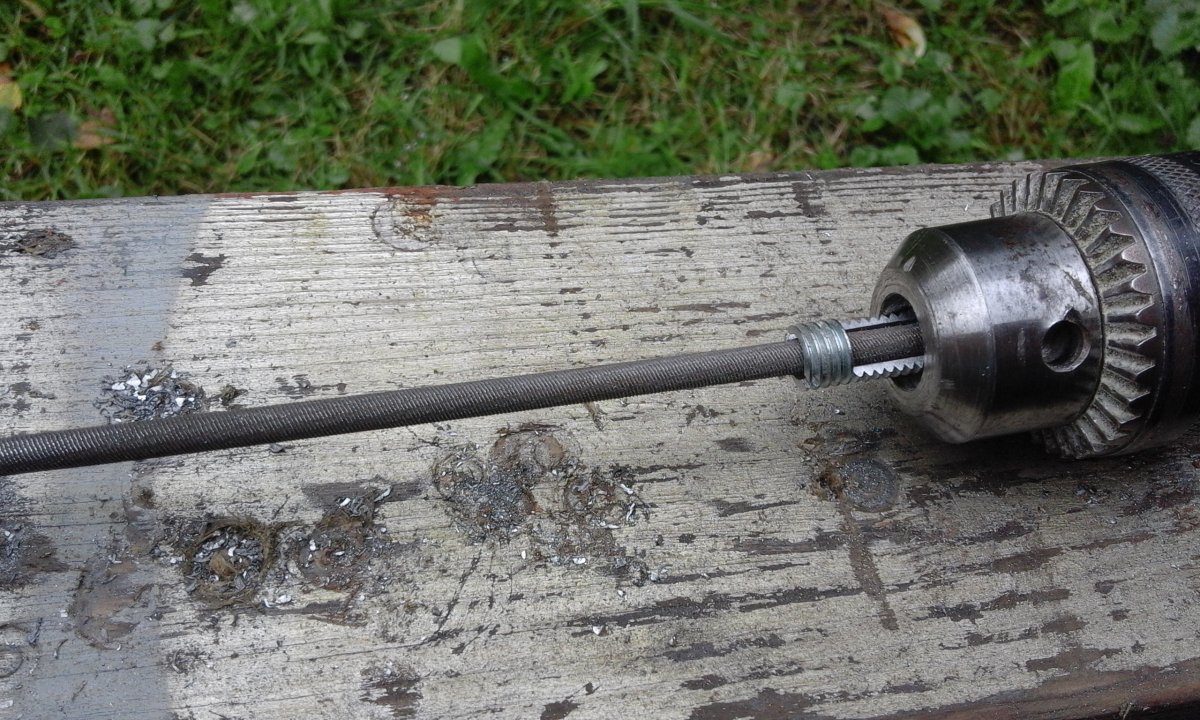

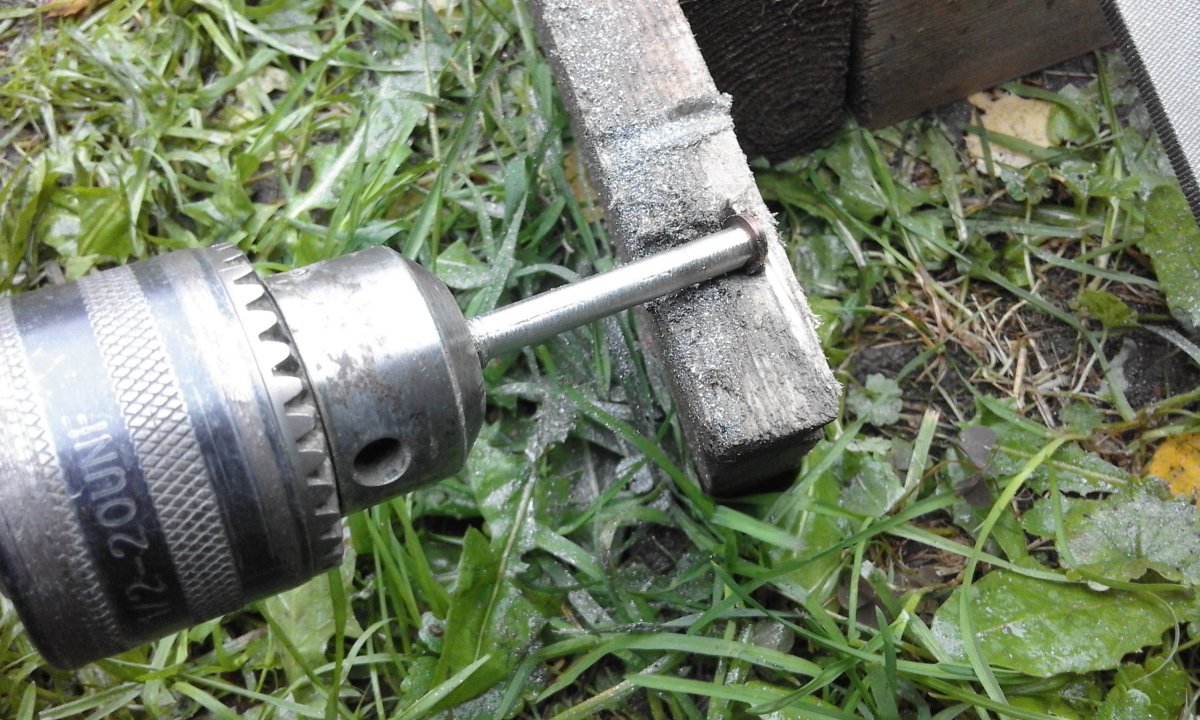

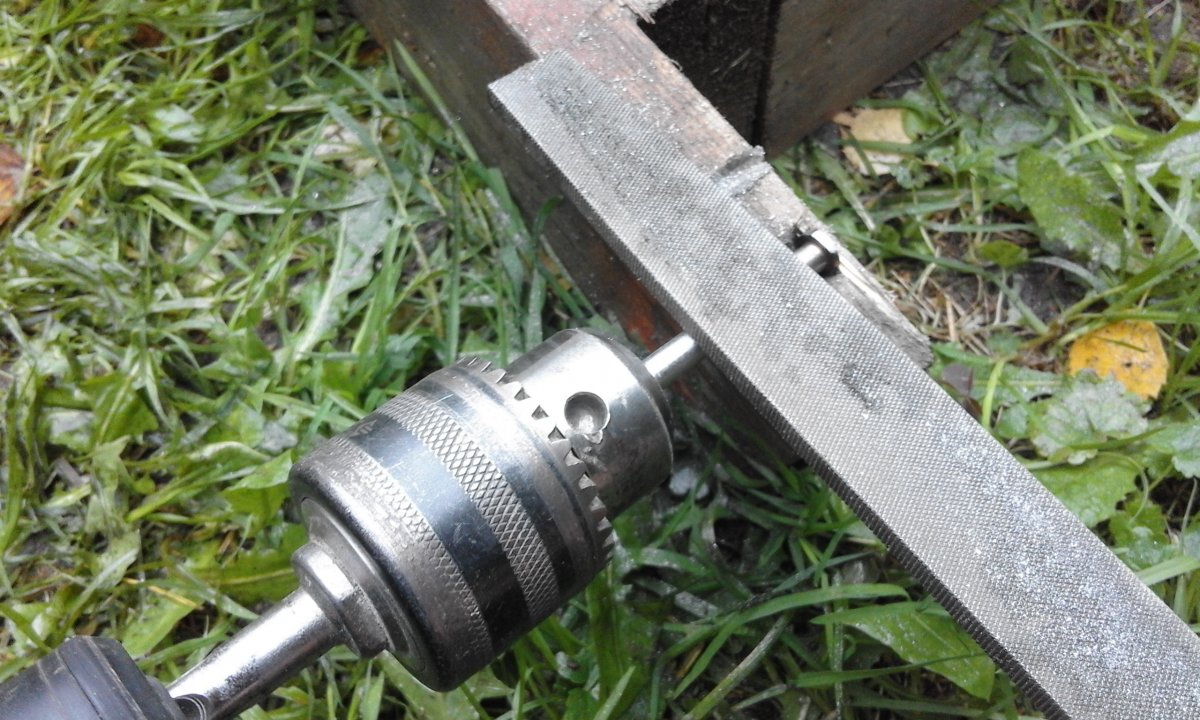

Зажал заготовку в дрель, проточил круглым напильником.

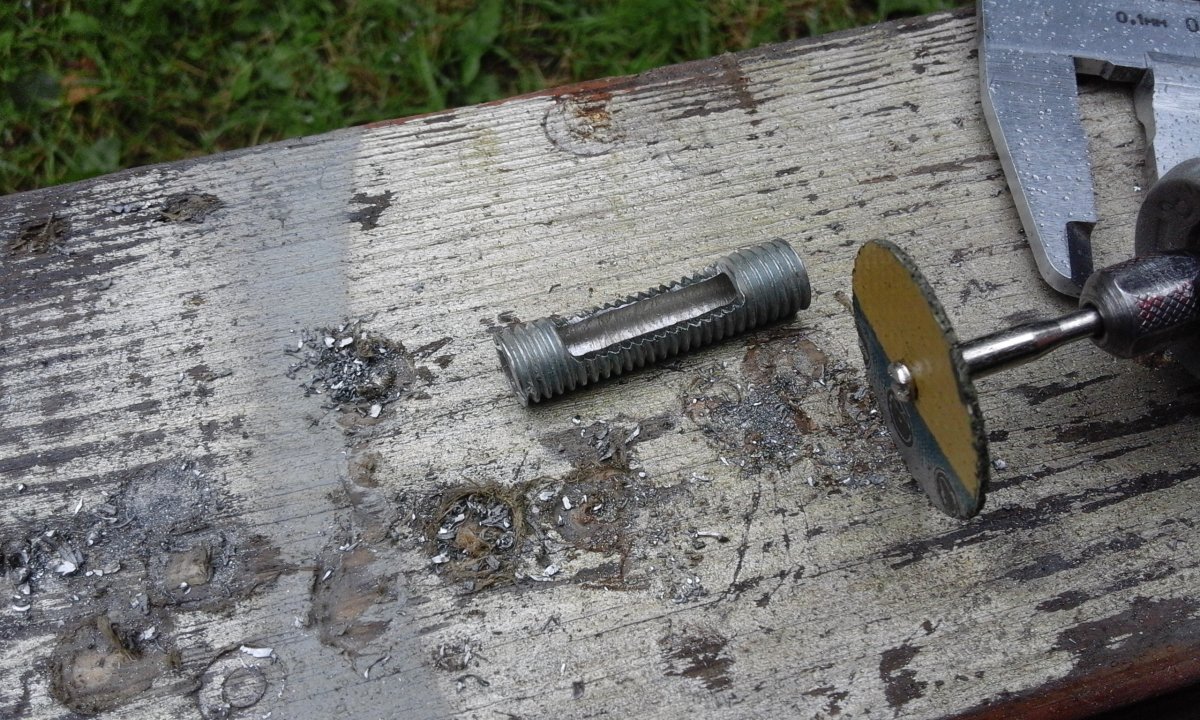

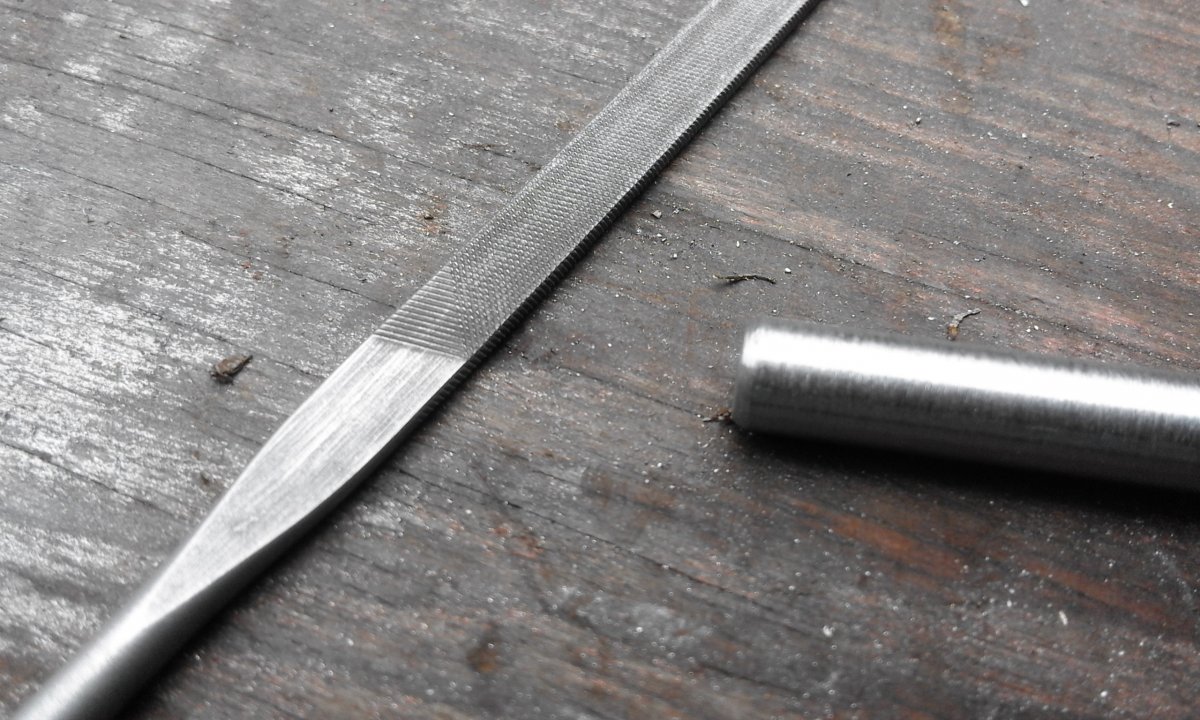

Прошёлся надфилем.

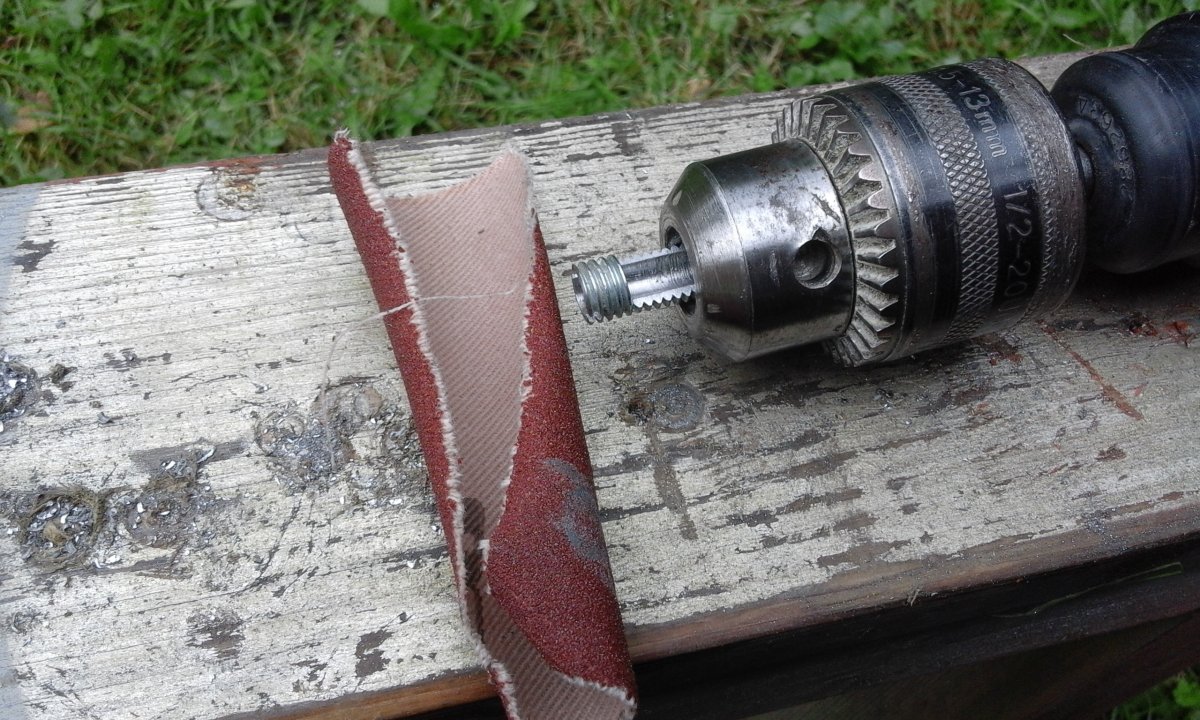

Шлифанул.

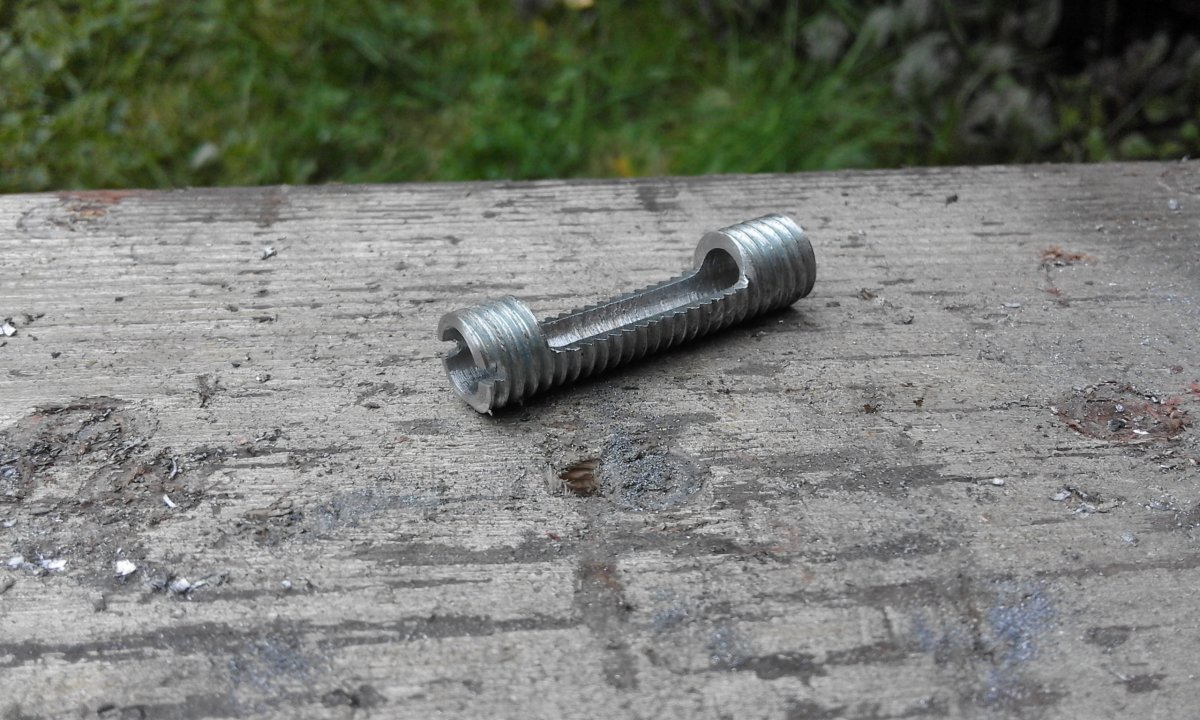

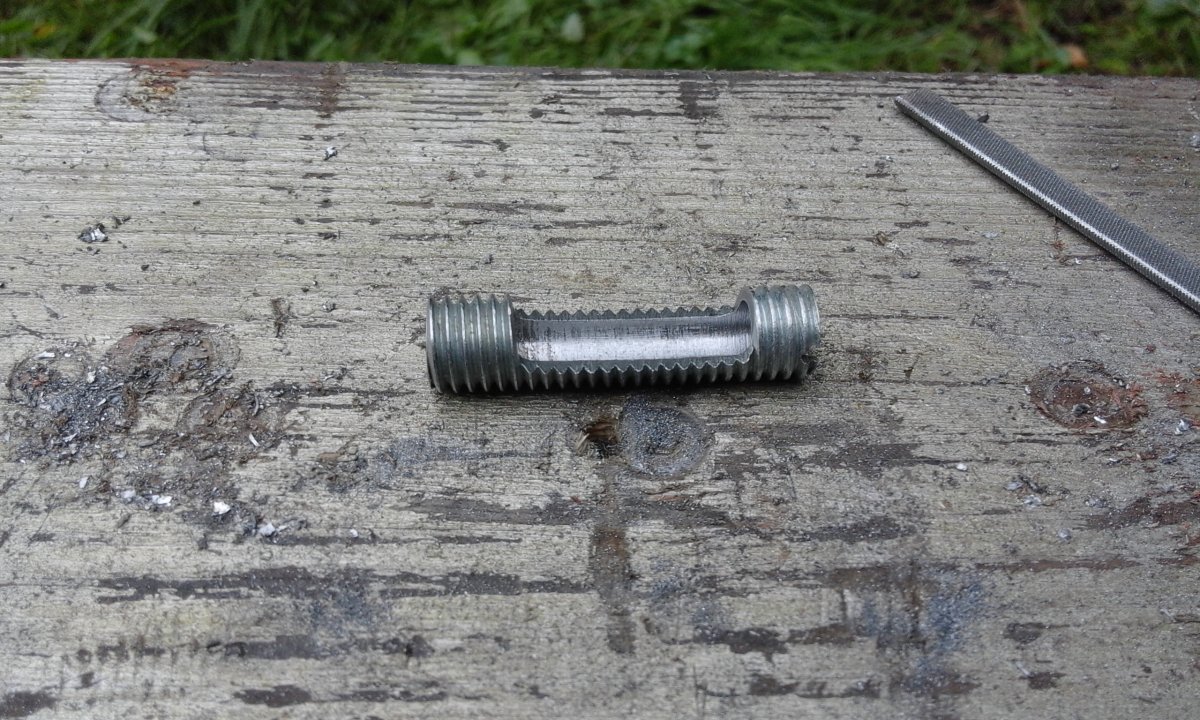

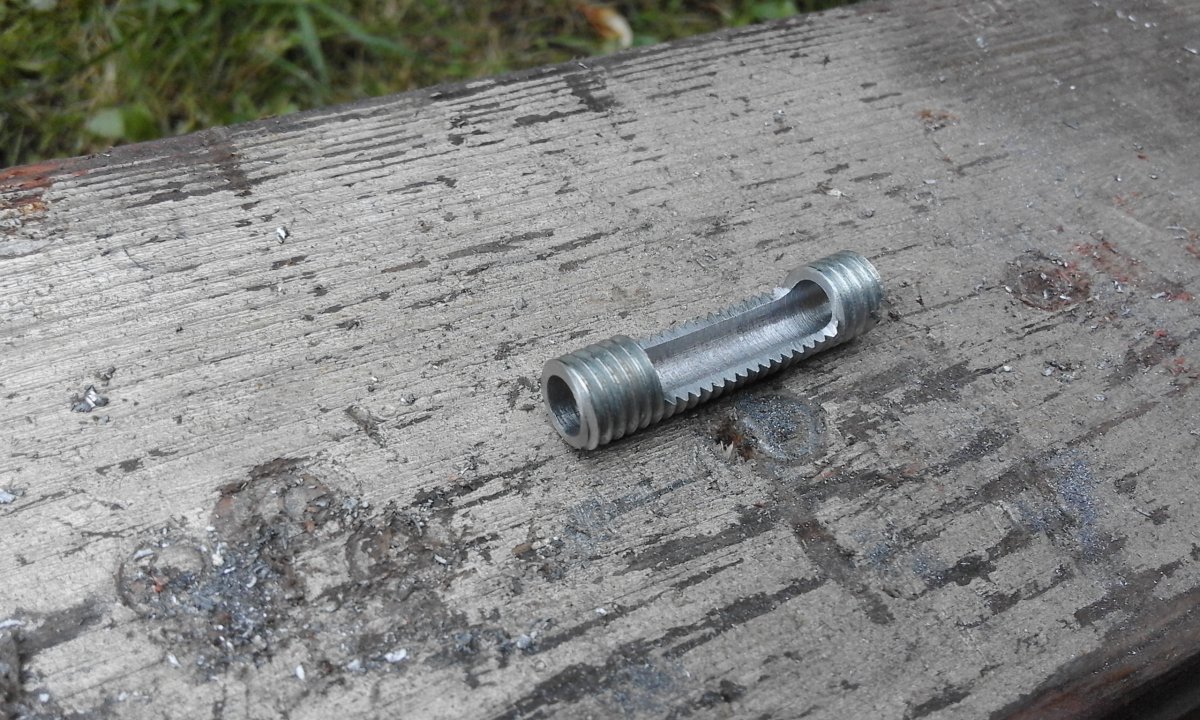

Корпус готов.



Вторая деталь нагеля.

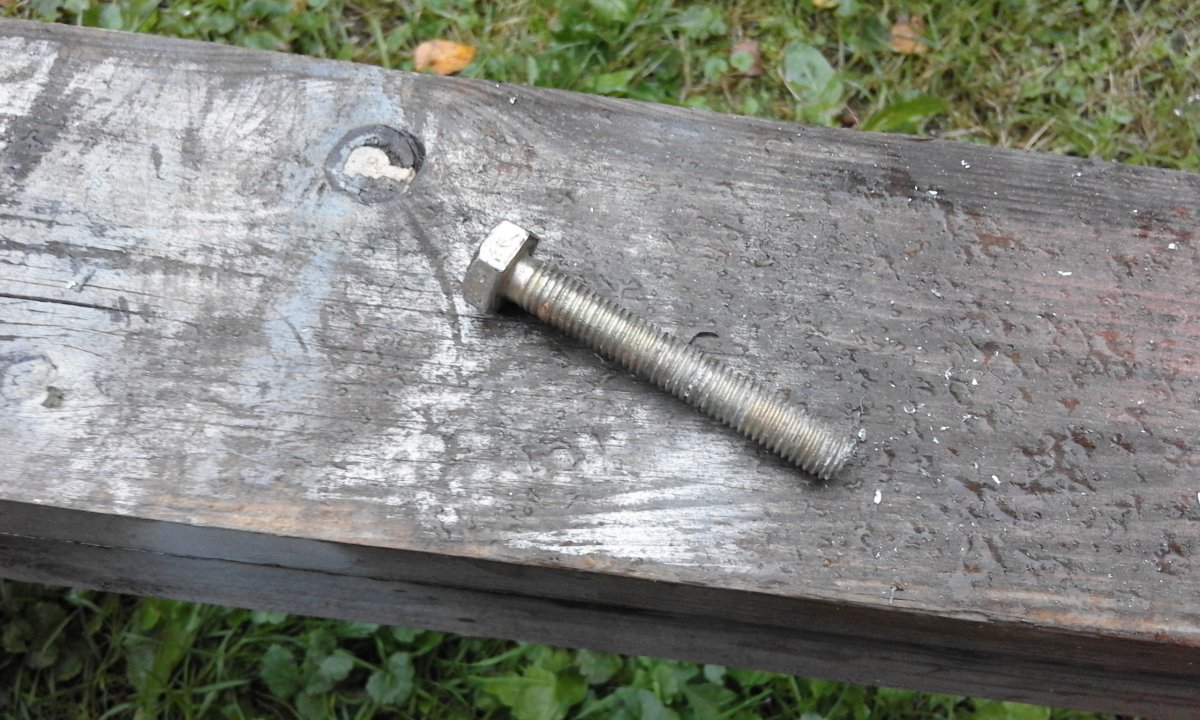

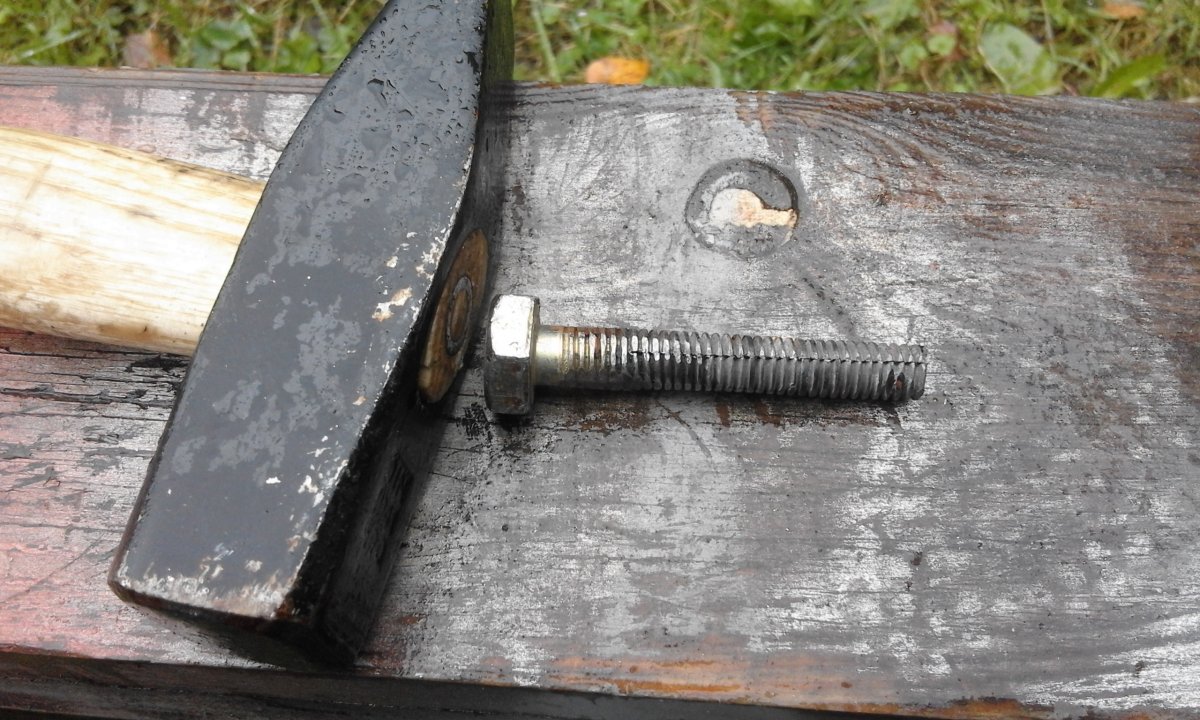

Заготовка болт.

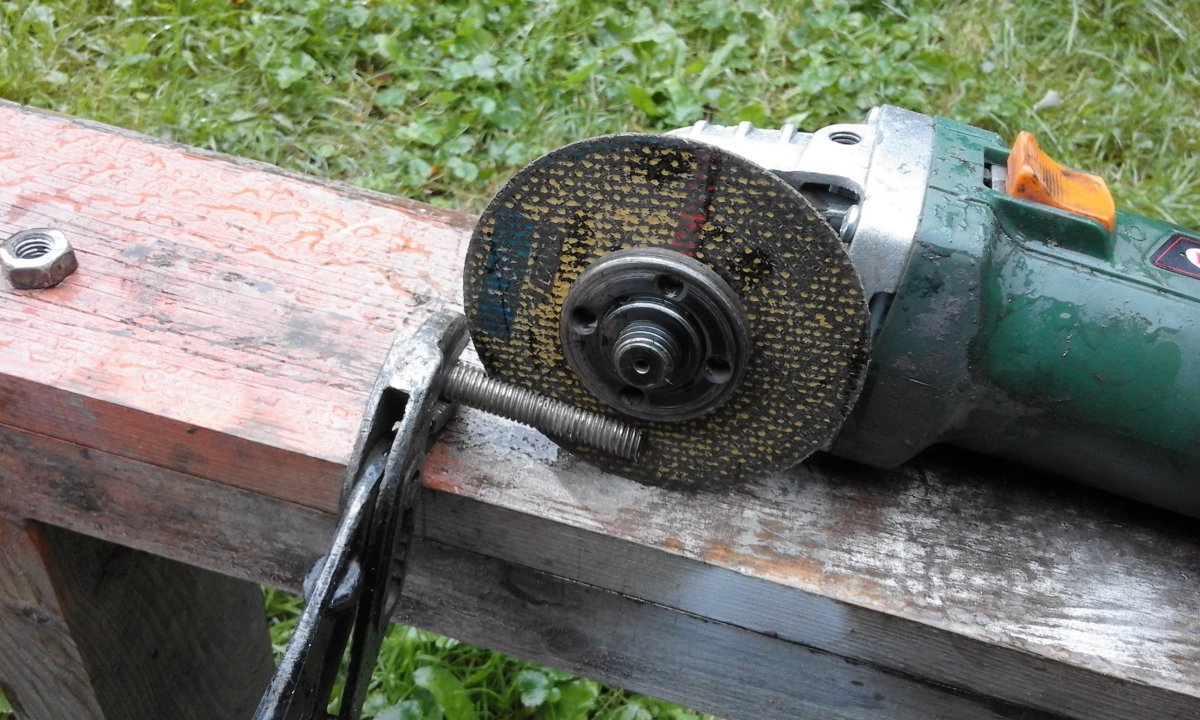

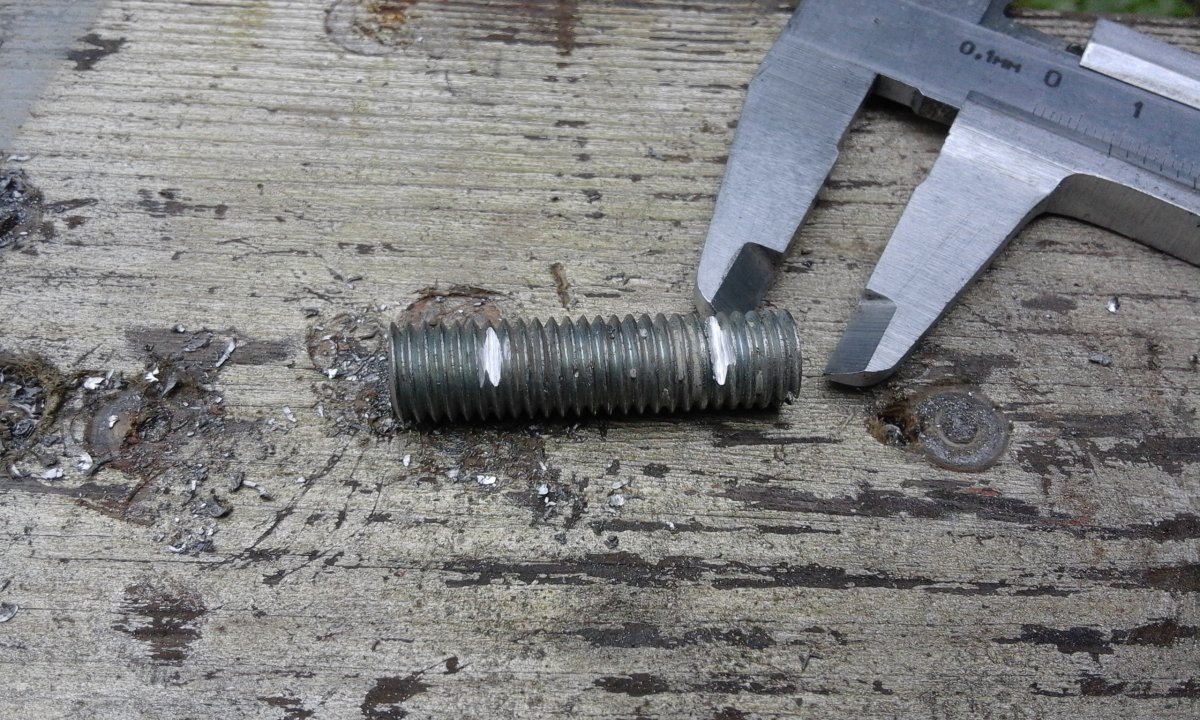

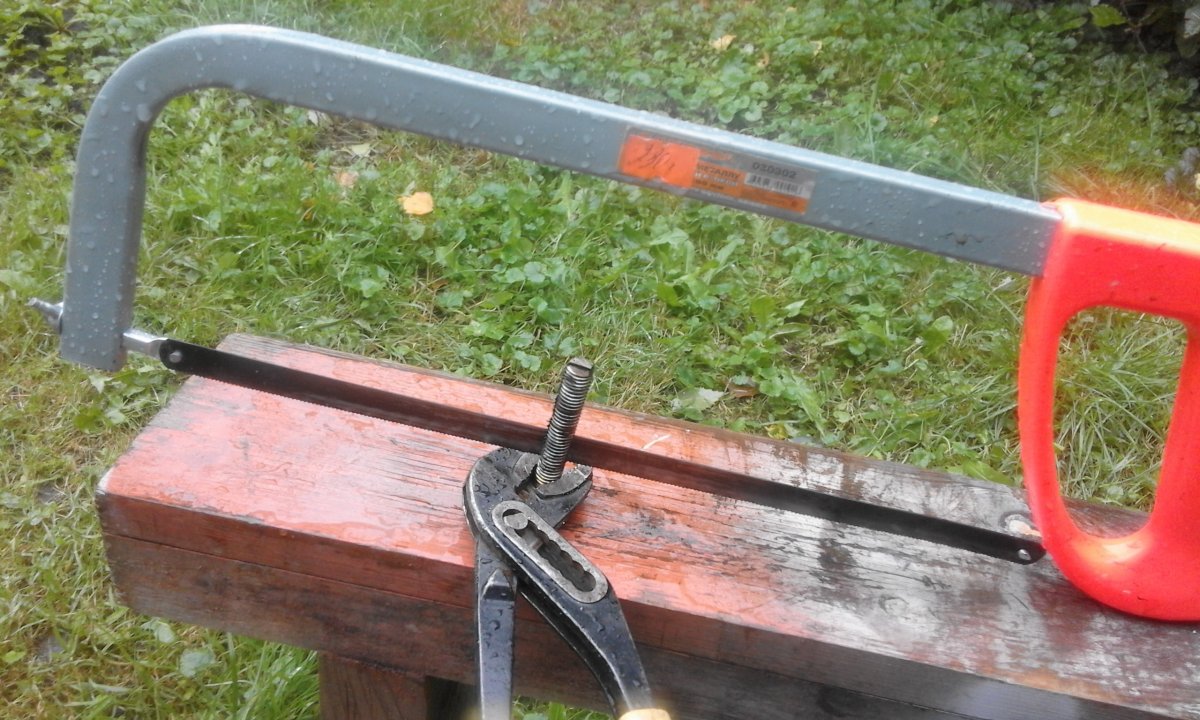

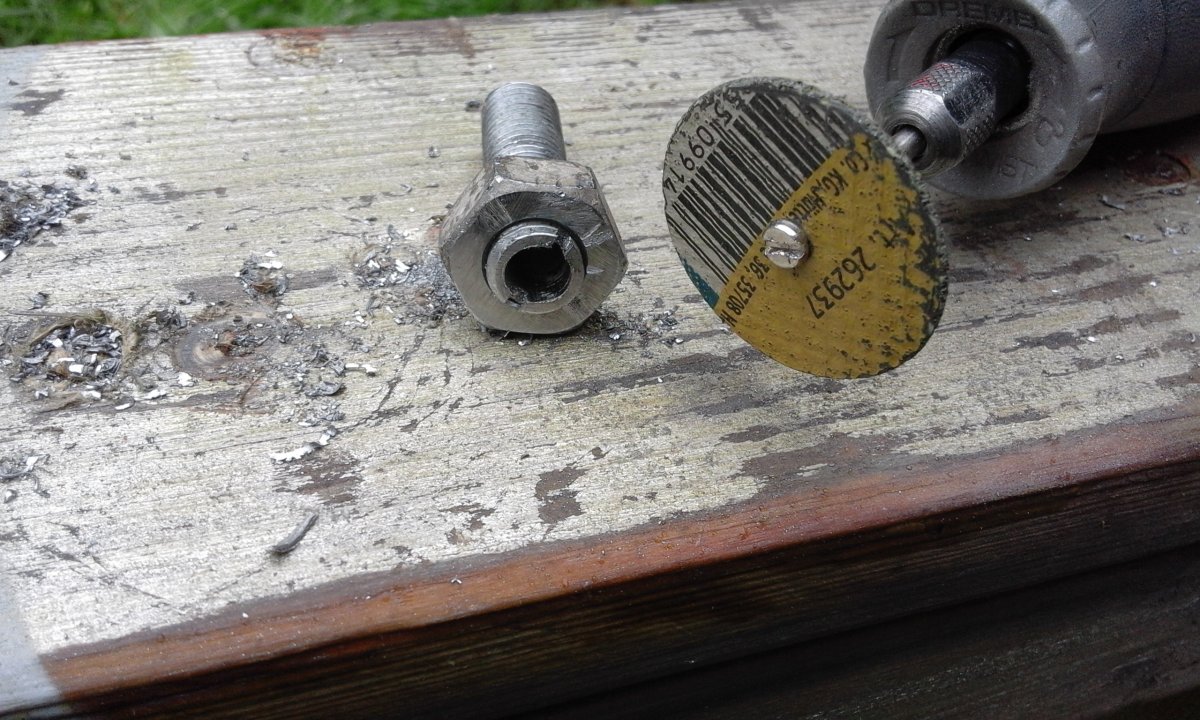

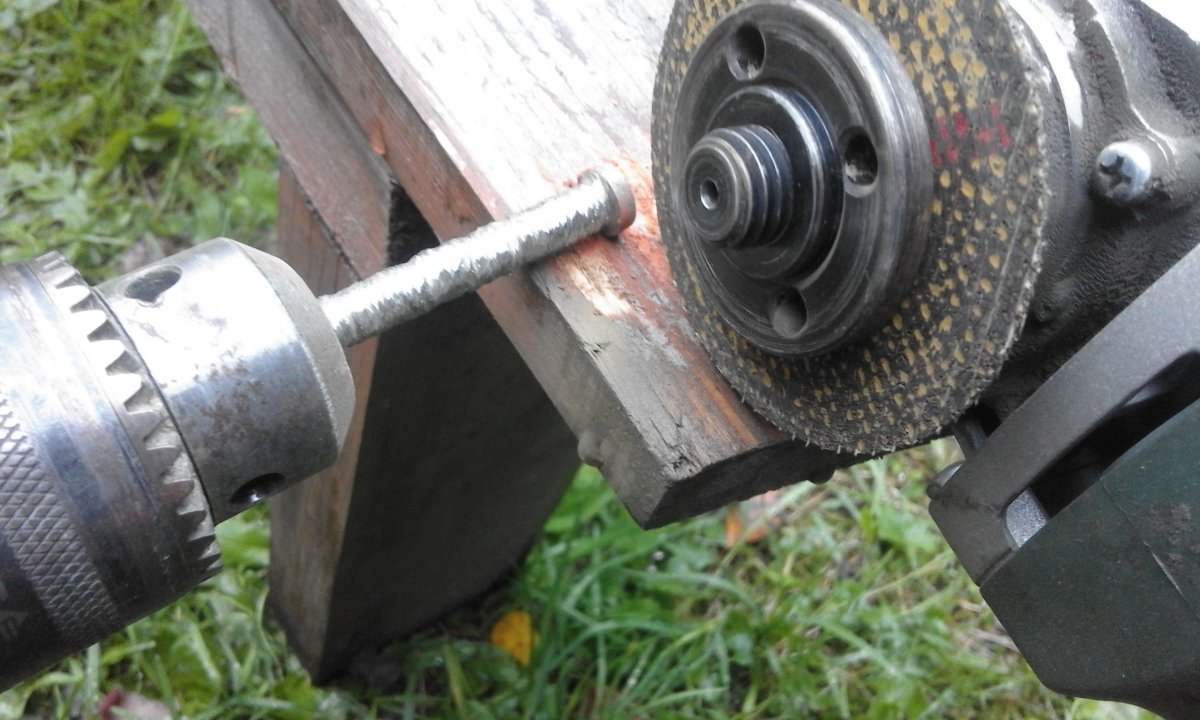

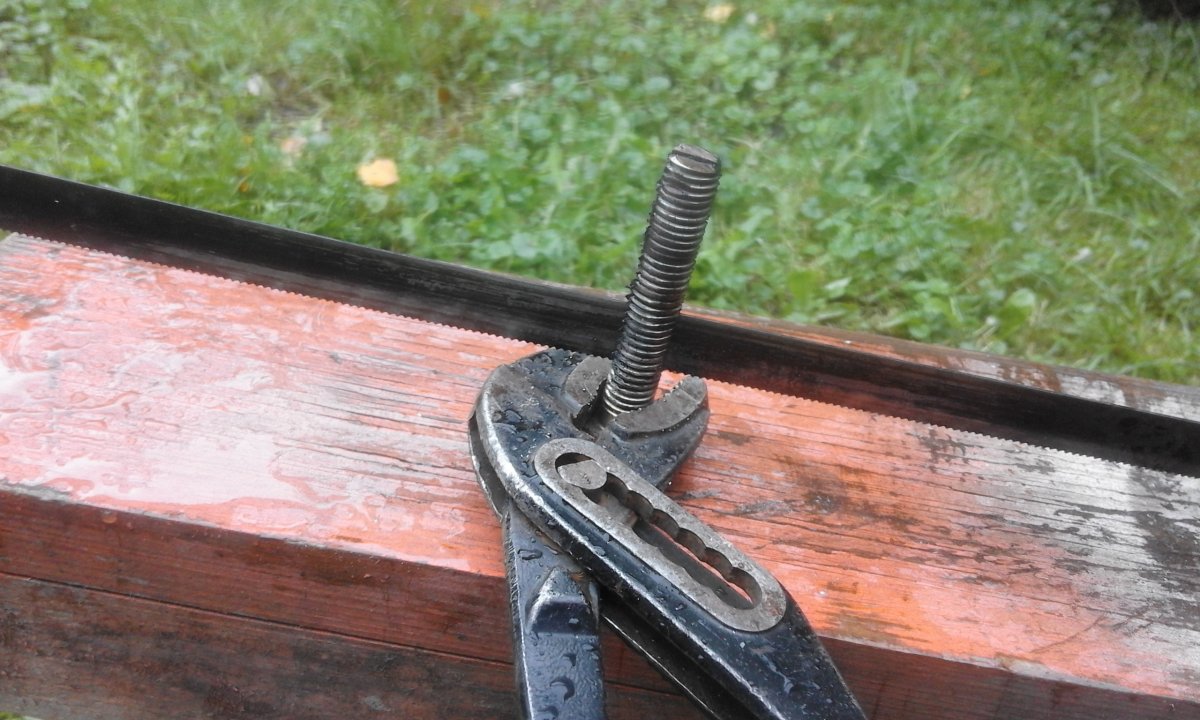

Разрезал заготовку по длинне болгаркой и поправил ножовкой. Резал в нужный размер по фото.

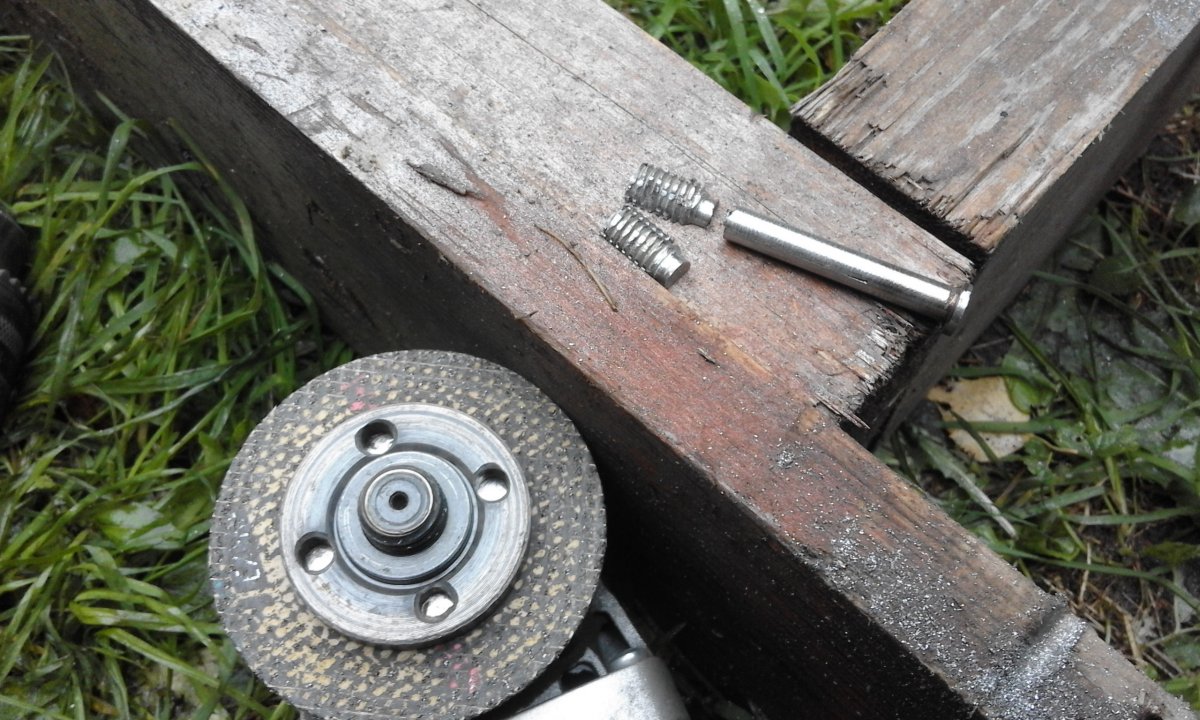

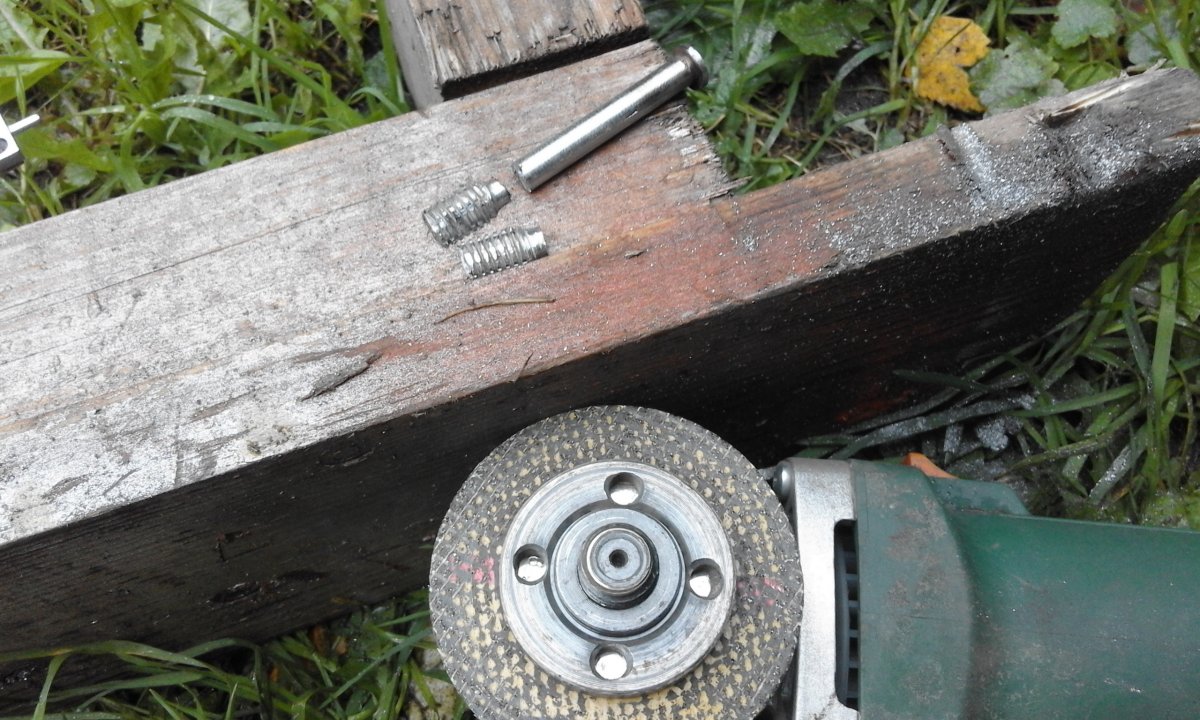

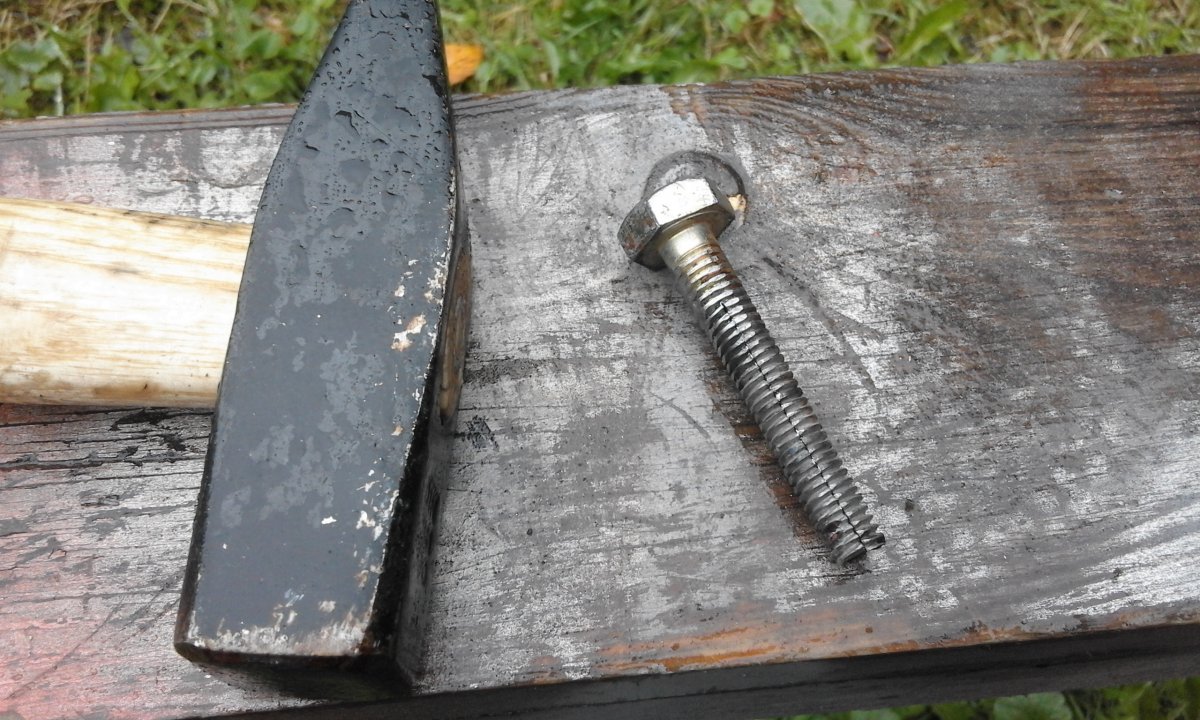

Молотком на железке склепал две части болта до полного соединения.

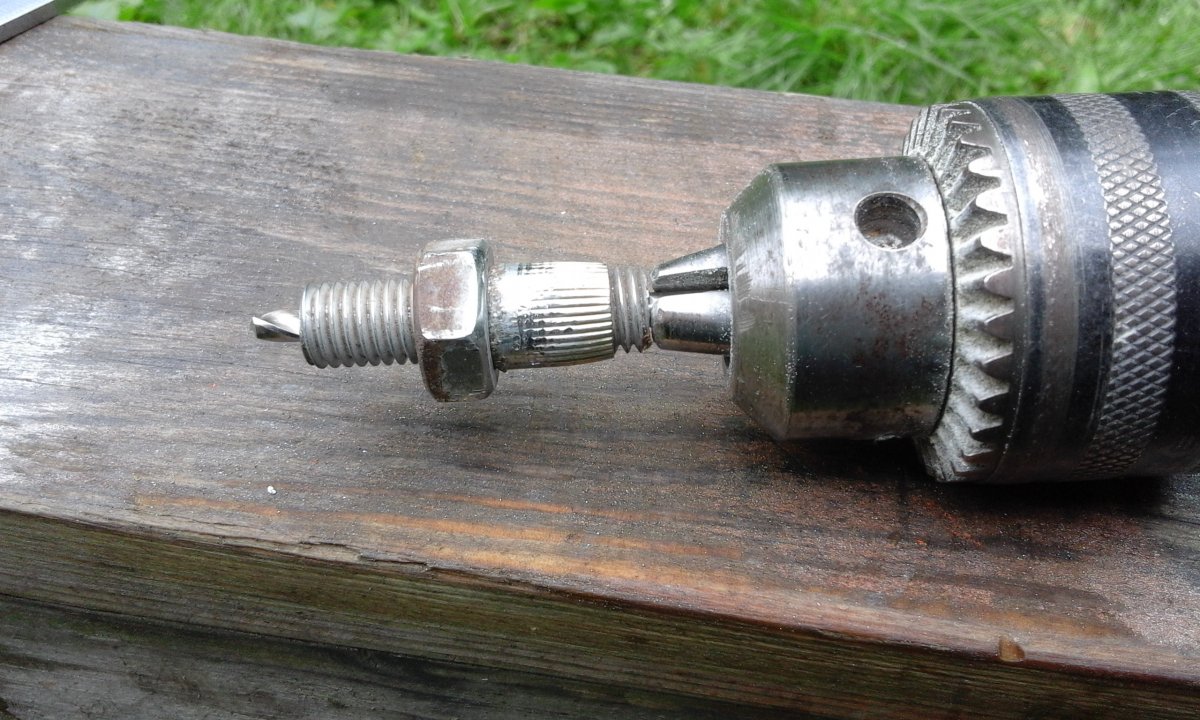

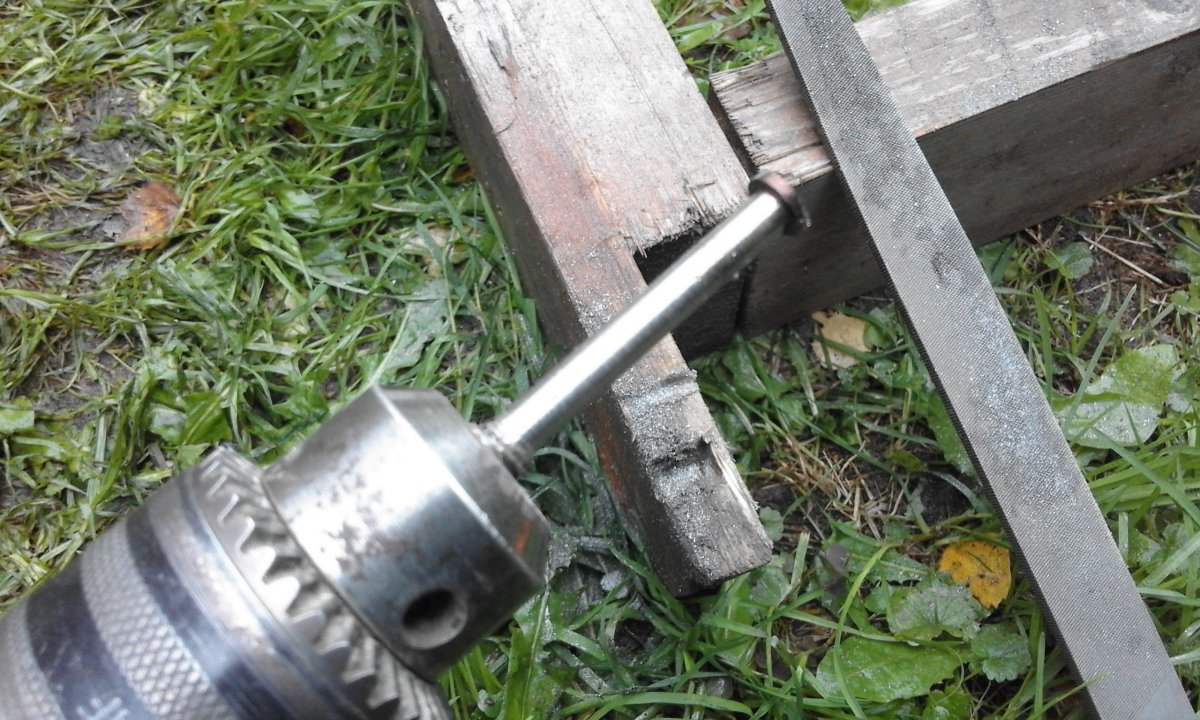

С грубого болгаркой проточил заготовку. Обороты дрели менял для удобства в ходе проточки.



Проточил напильником.



Сделал замер, отрезал. Длину делал так, как будто вставить серцевину и срез по торцу обоймы.

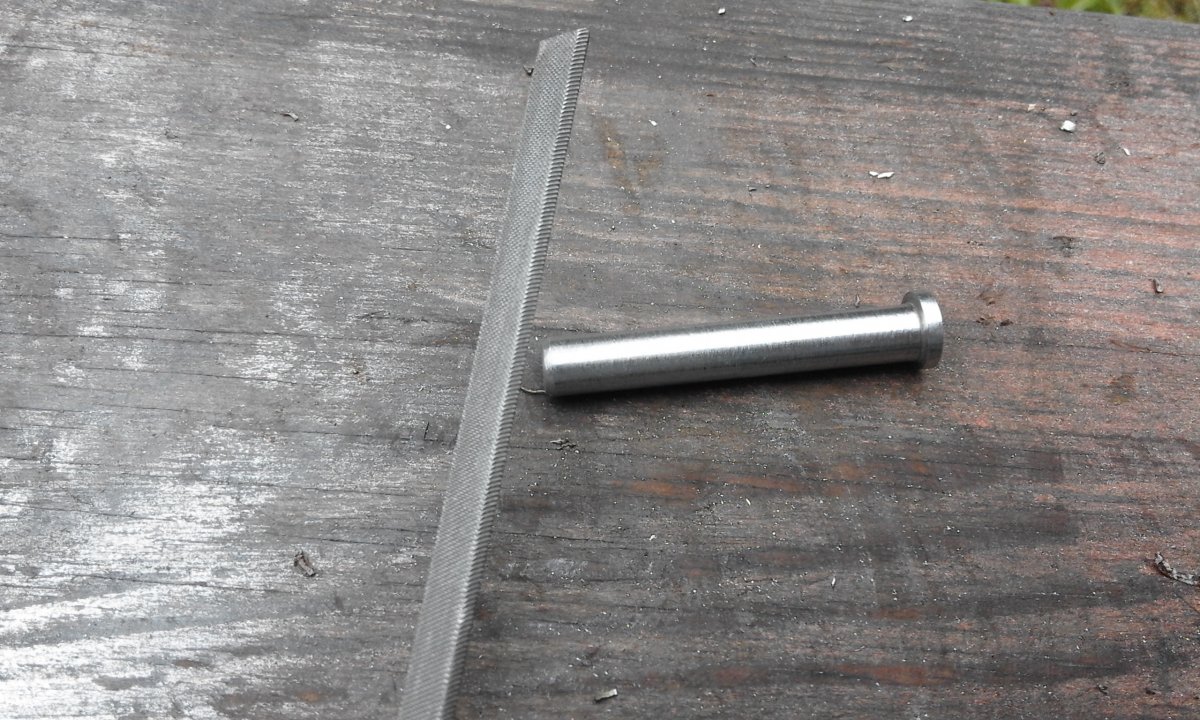

Прошлифовал заготовку.



Снял фаску.
