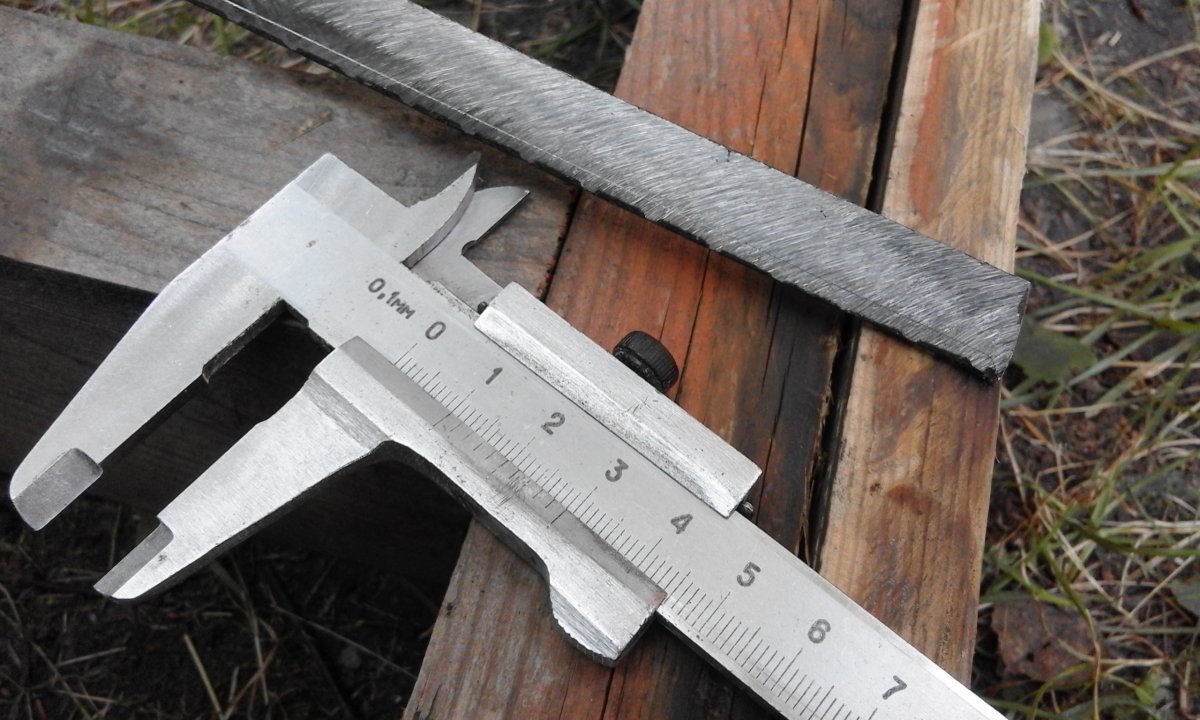

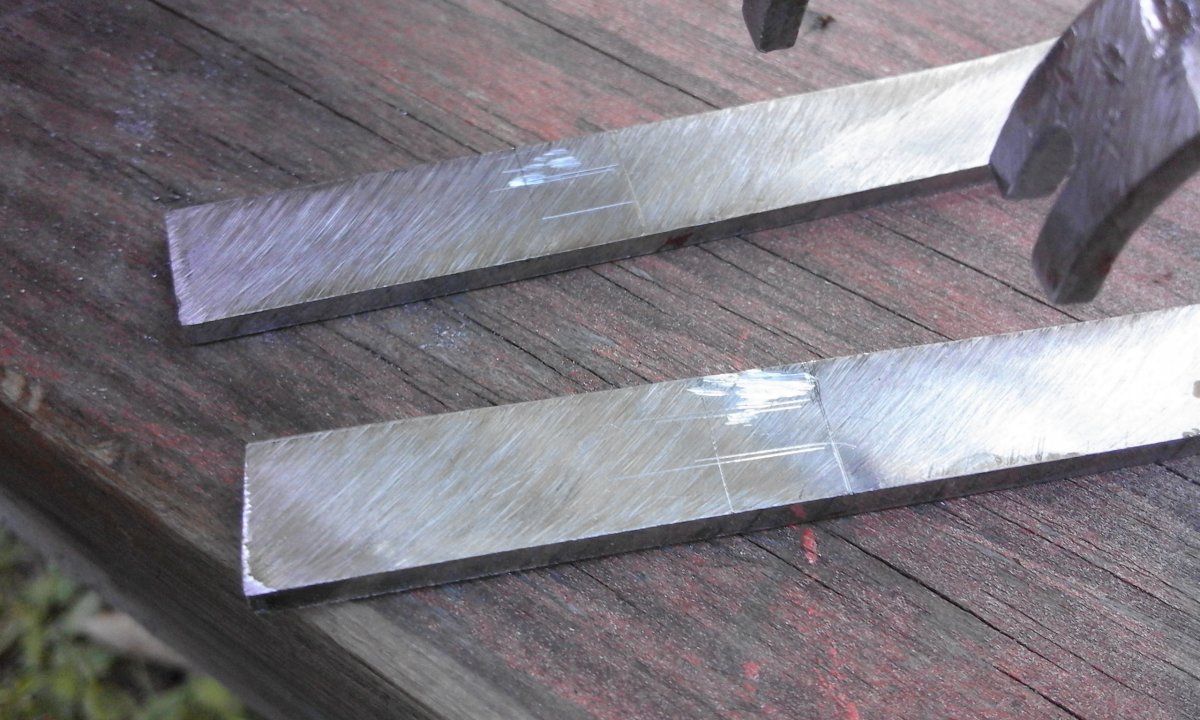

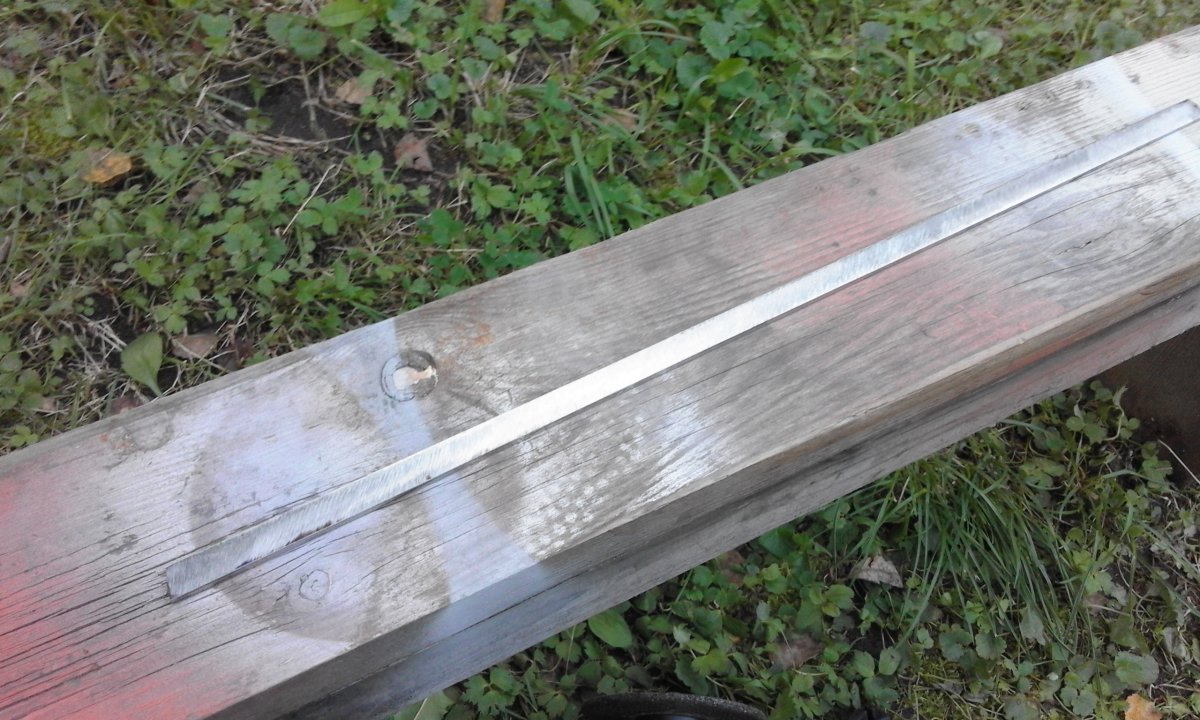

Отметил шырину заготовки и прочертил линтю.

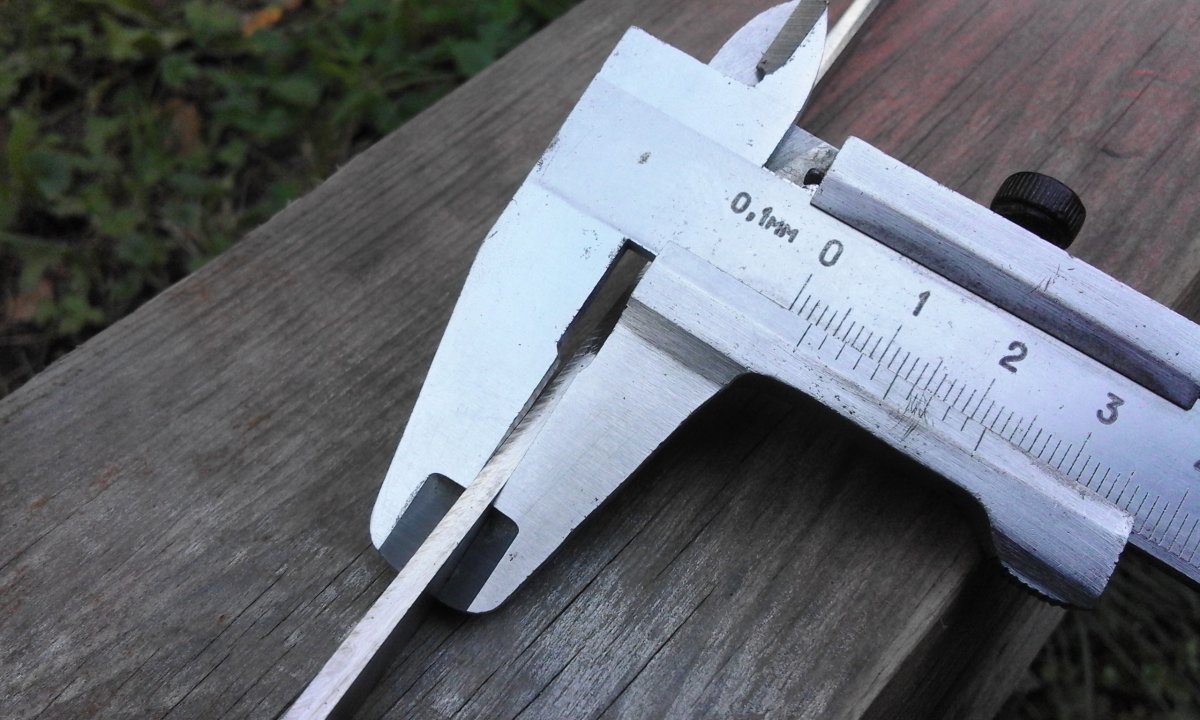

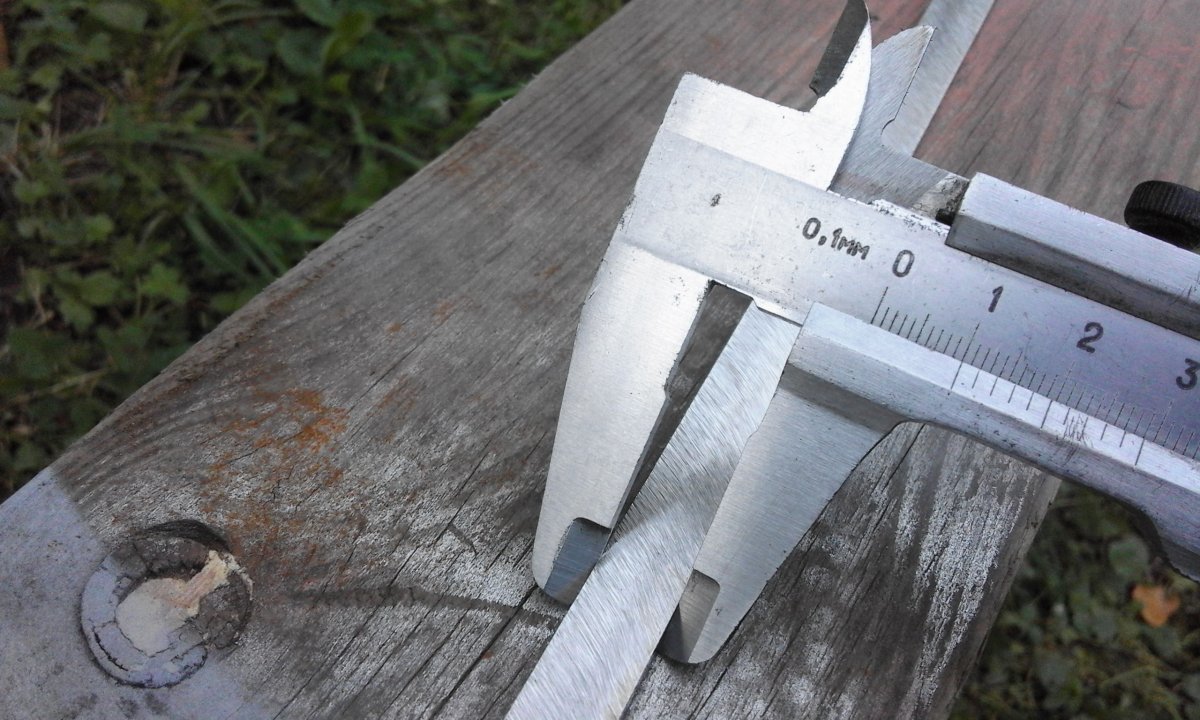

Подогнал вторую сторону. Полоса готова. По размерам сделал шириной 10мм и толщиной 3мм. Толщину сделал с запасом из за того чтобы было удобней работать. Гнуть буду на холодную и планирую в местах реских сгибов просто ослаблять металл, чут спилив его. В оконцовке когда будет сформировано ложевое кольцо, спилю лишний метал.

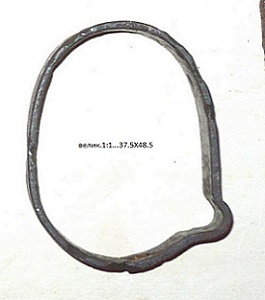

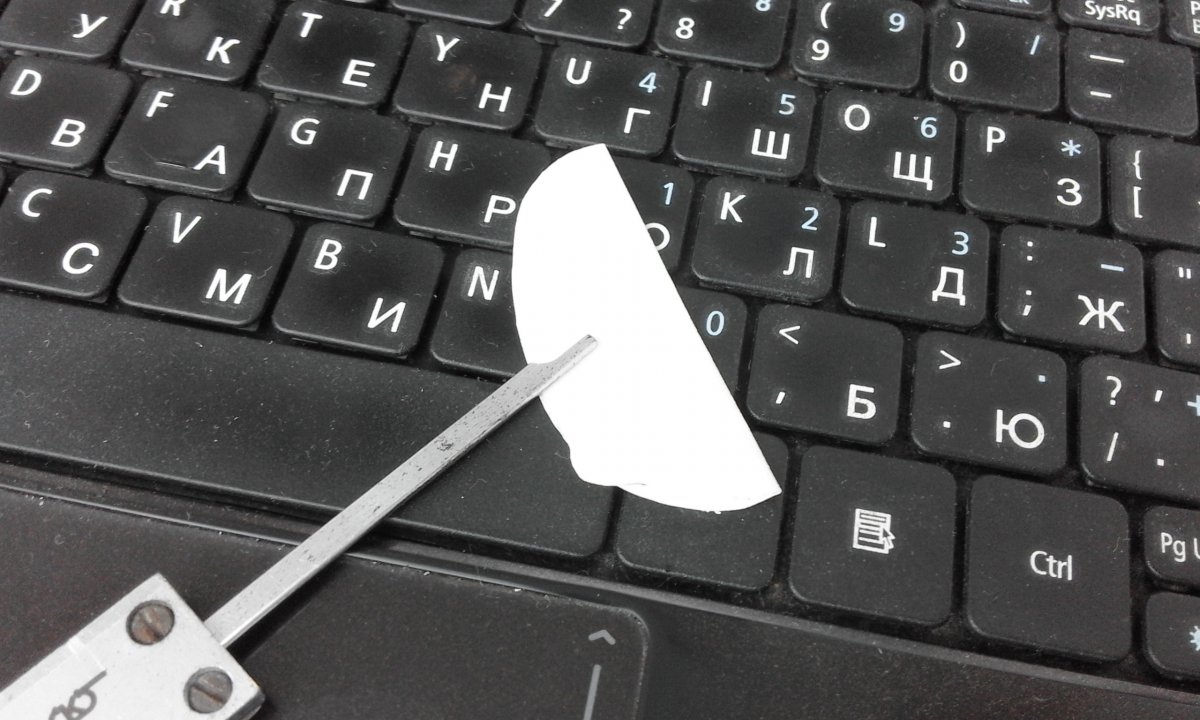

Работу над кольцами начал с шаблона. Подогнал фото колец на мониторе в размер, наклеил скотч, отрисовал, вырезал. Шаблон делал по внутреннему кольцу. После того как вырезал шаблон сложил его пополам и проверил семетрию, чуть пришлось подправить. Форму колец делал по 3 и 4 фото.



Работа по порядку.

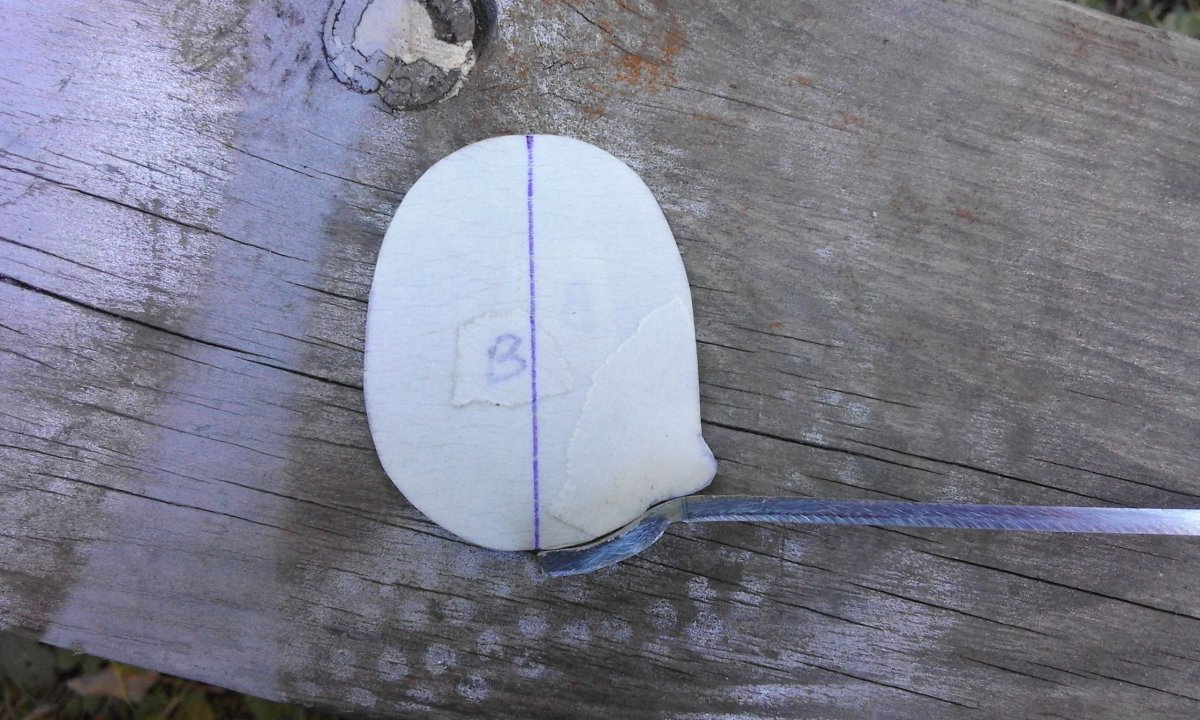

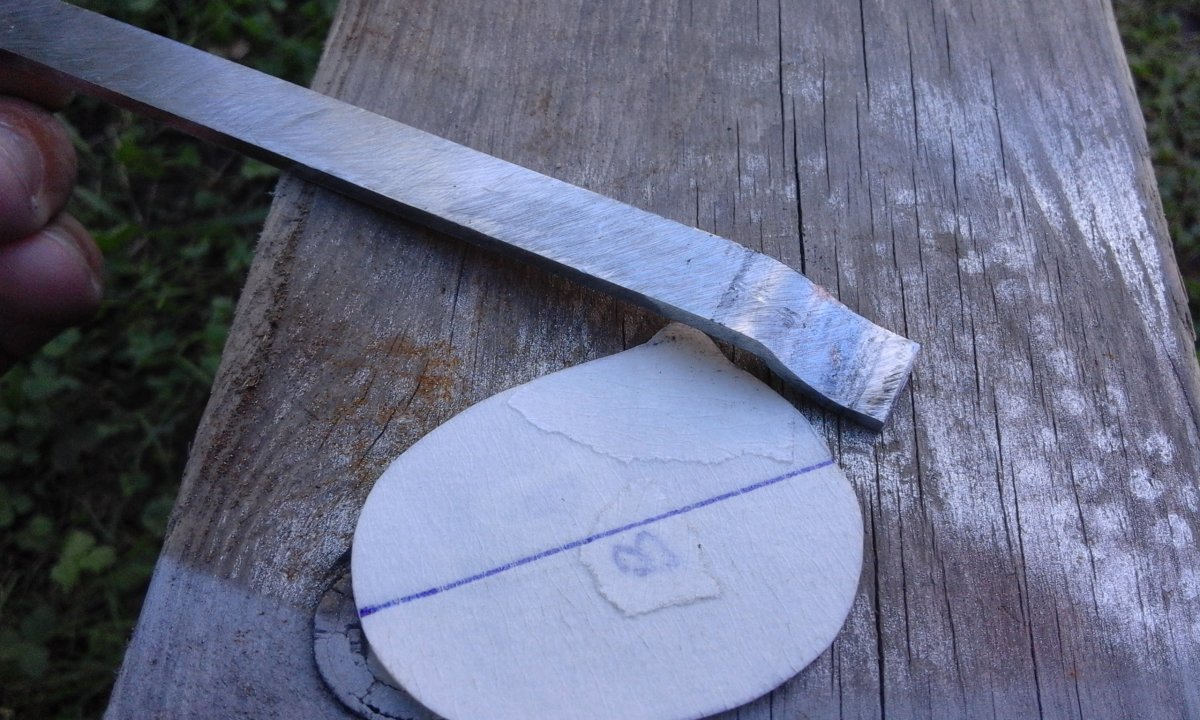

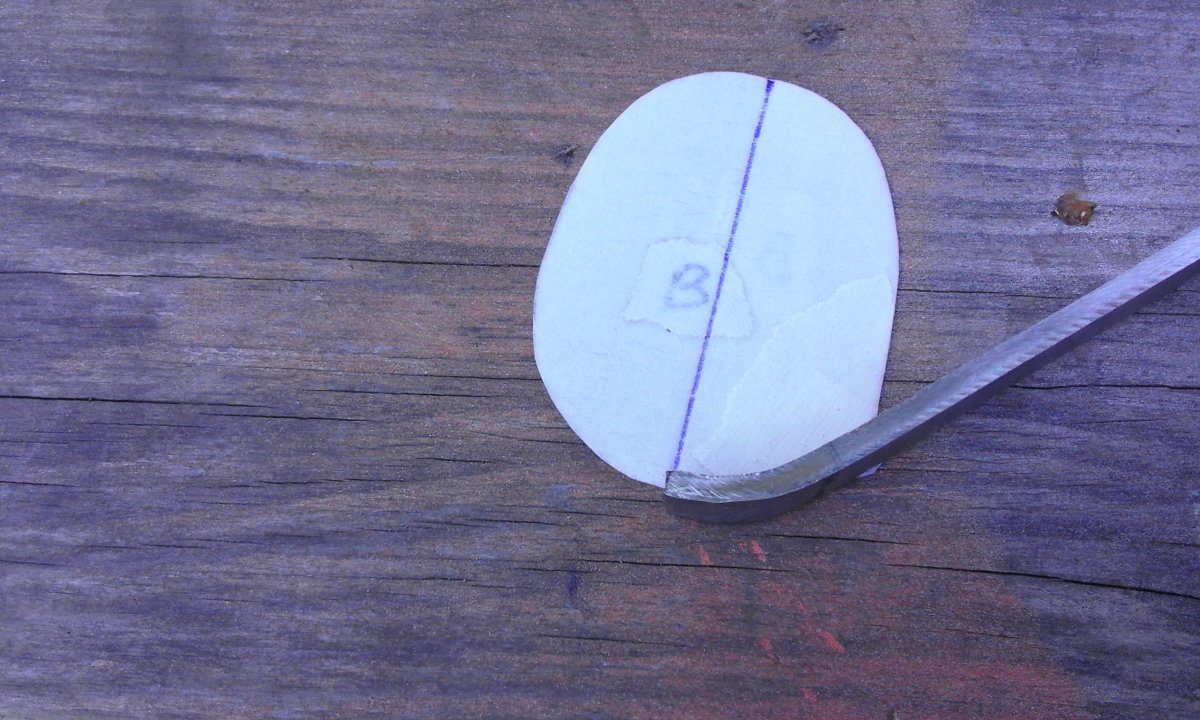

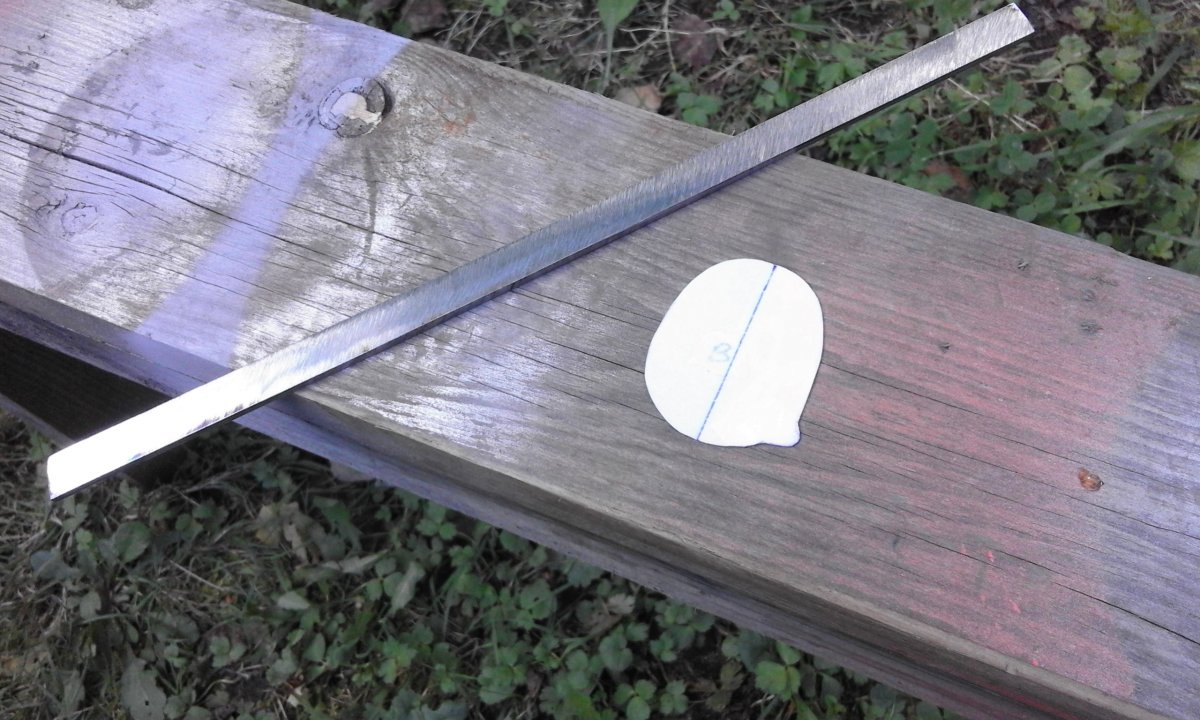

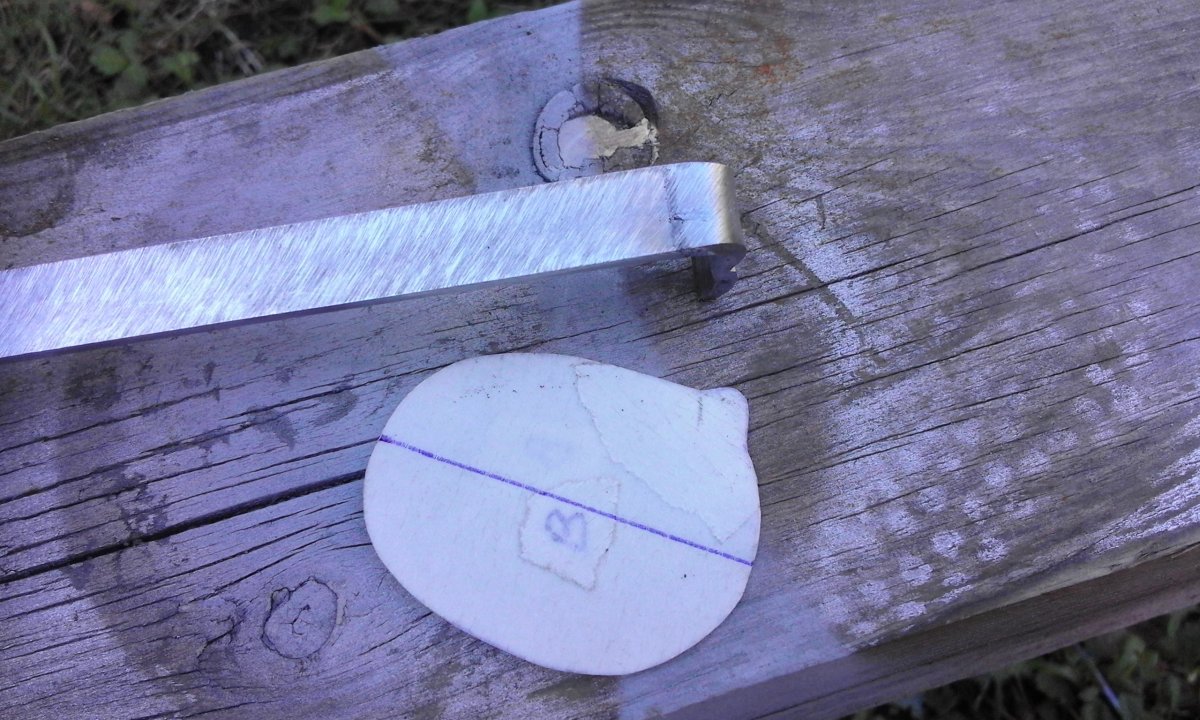

Шаблон и заготовка.

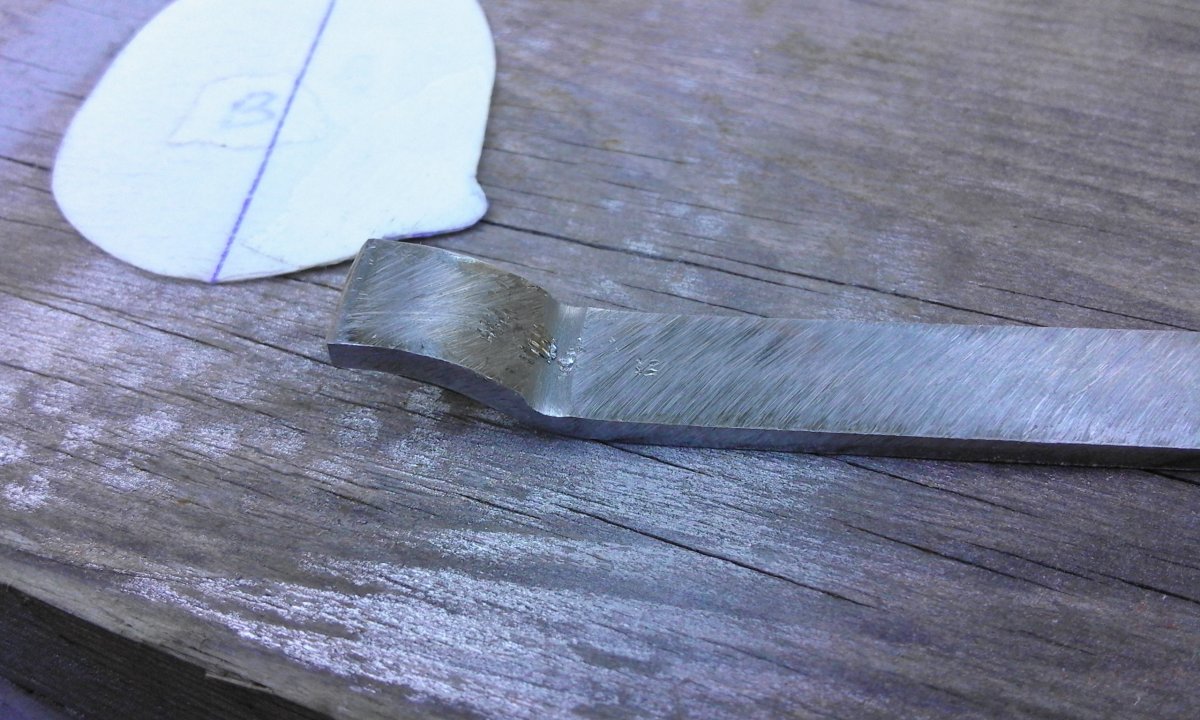

Молотком согнул часть колца до первого изгиба.

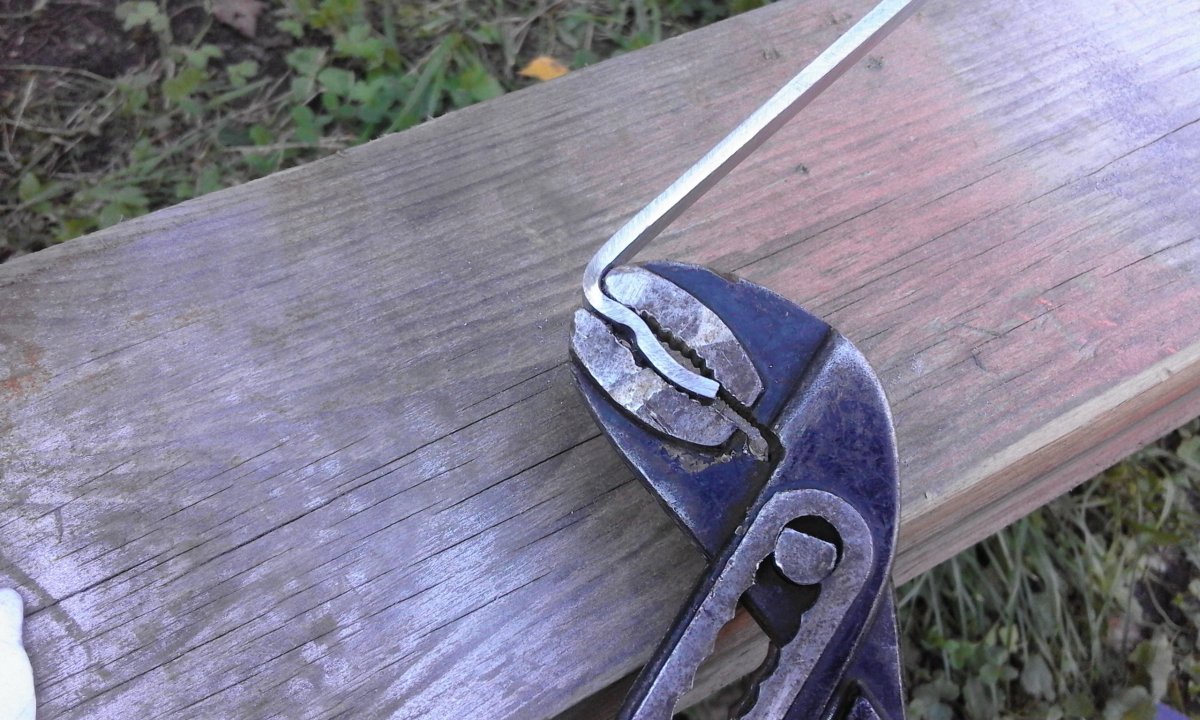

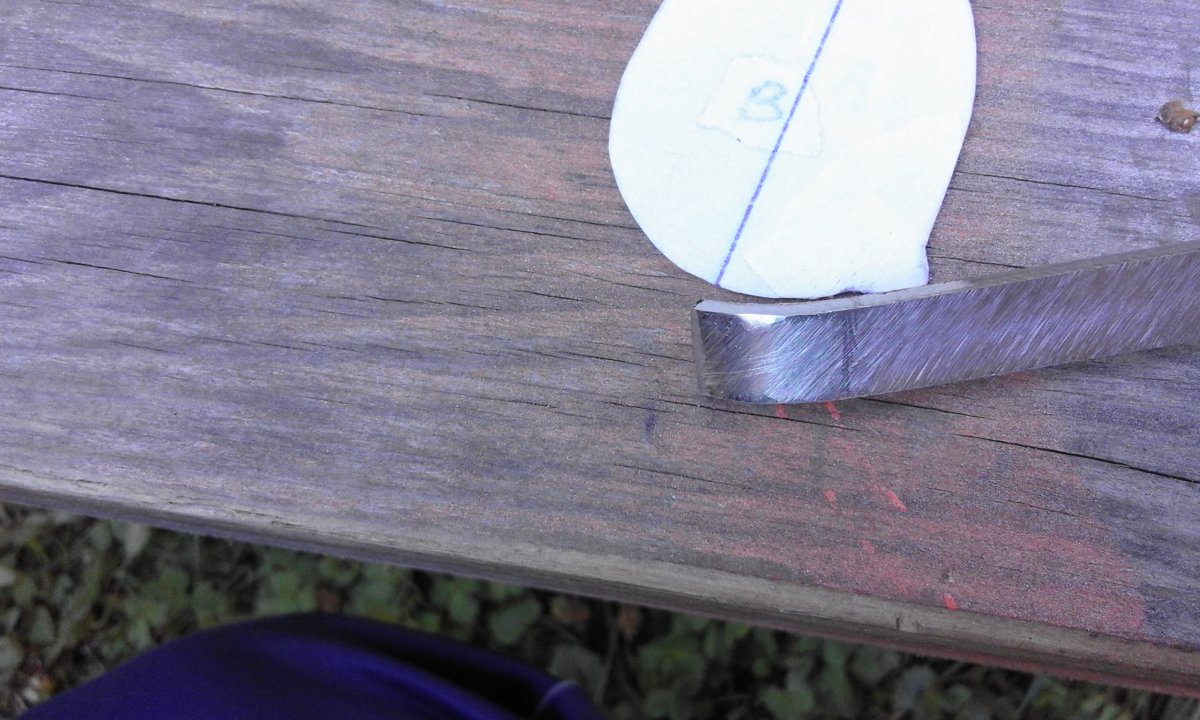

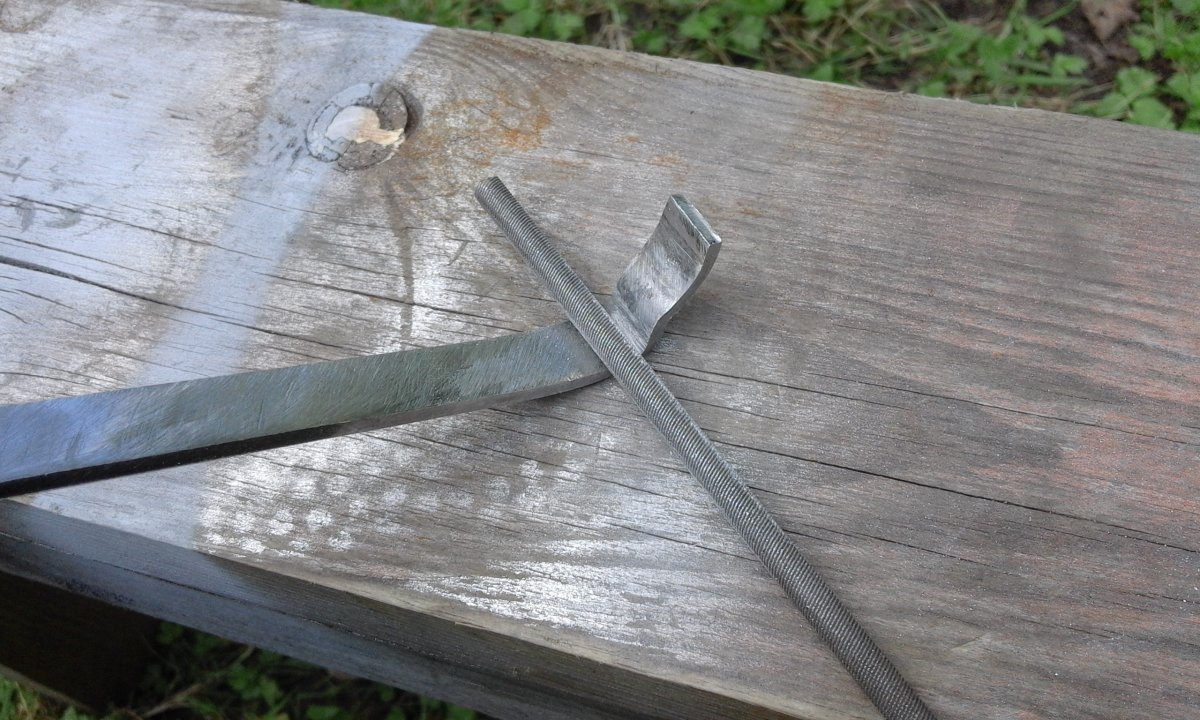

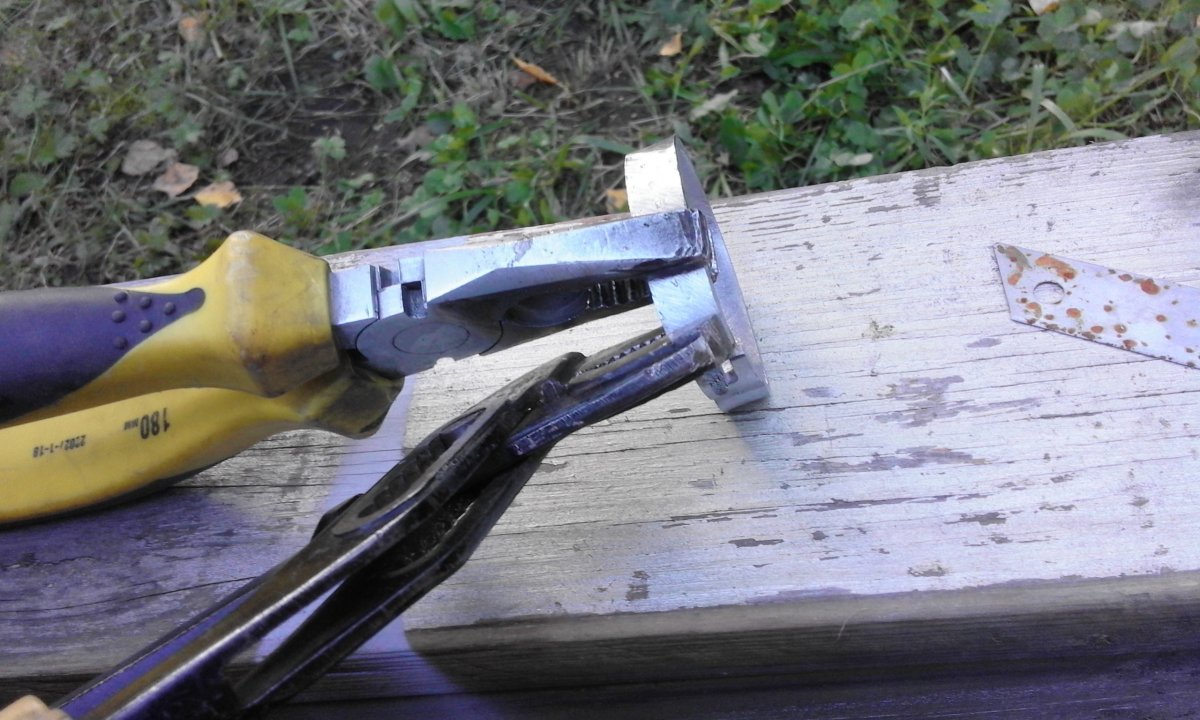

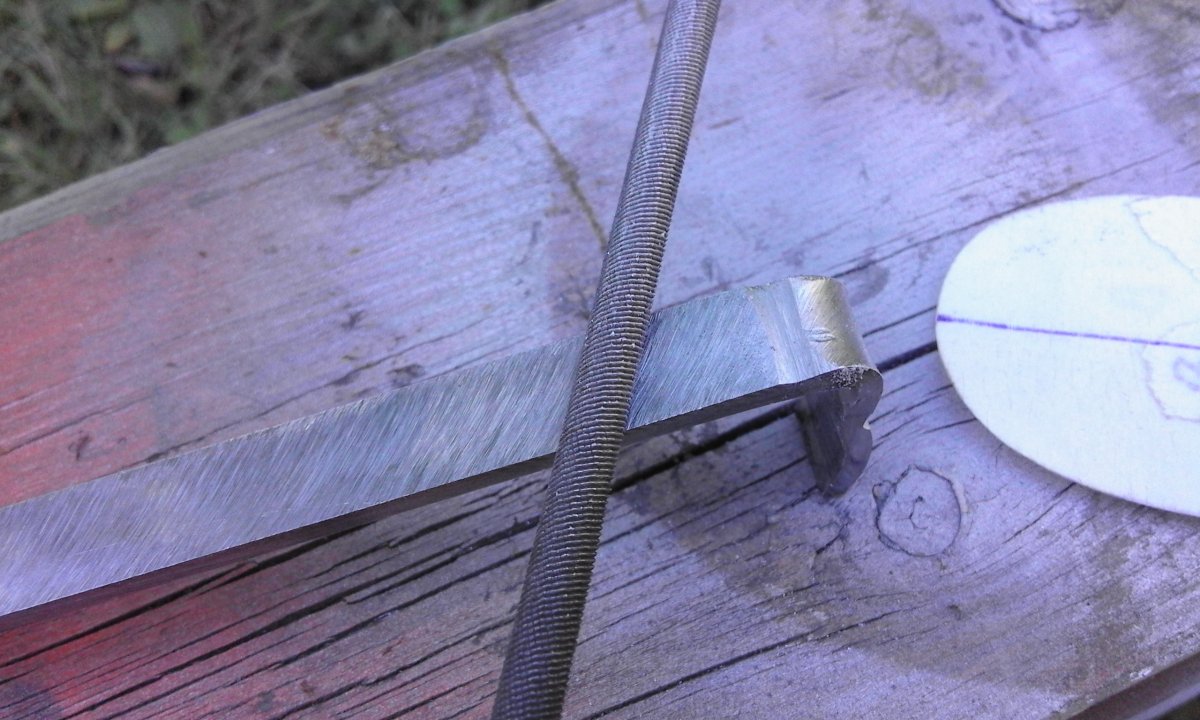

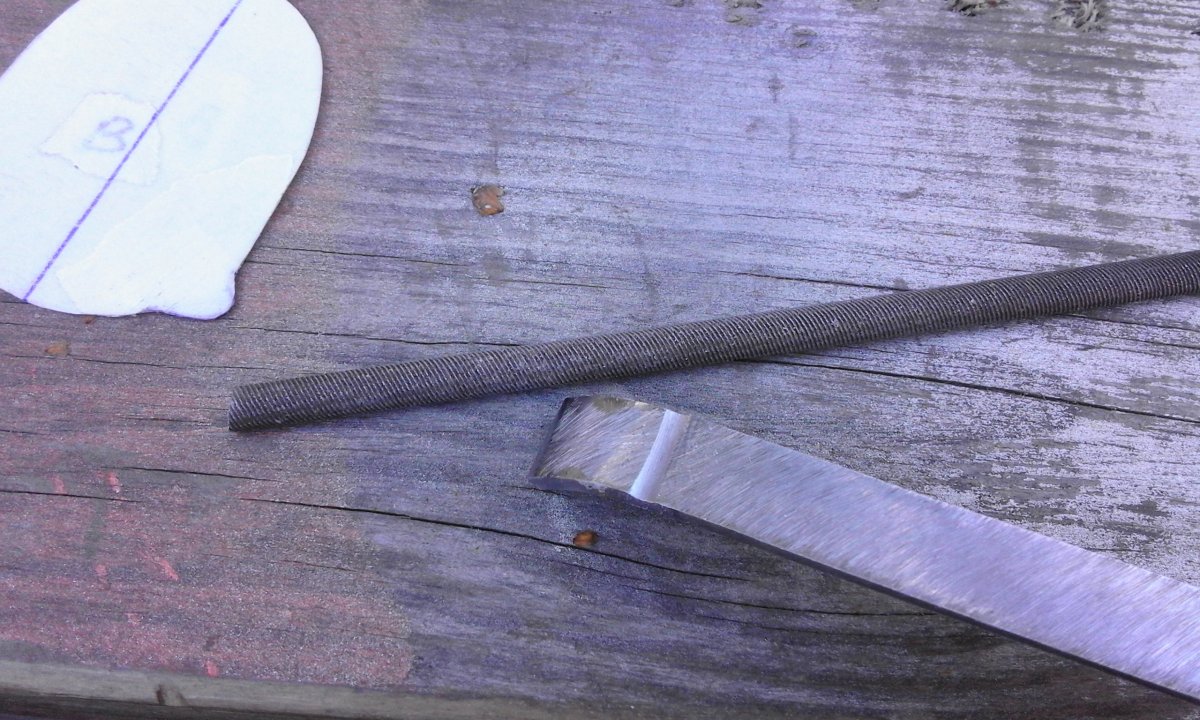

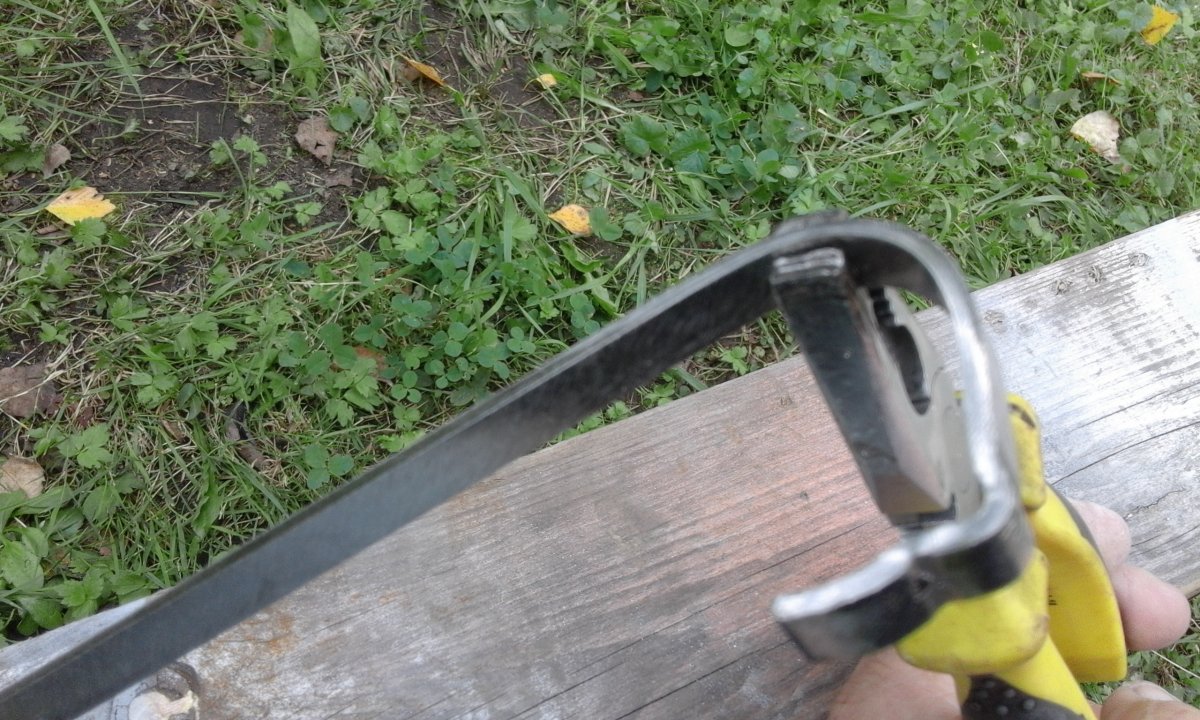

Начертил место сгиба, сделал запил круглым напилником, согнул плоскогубцами.

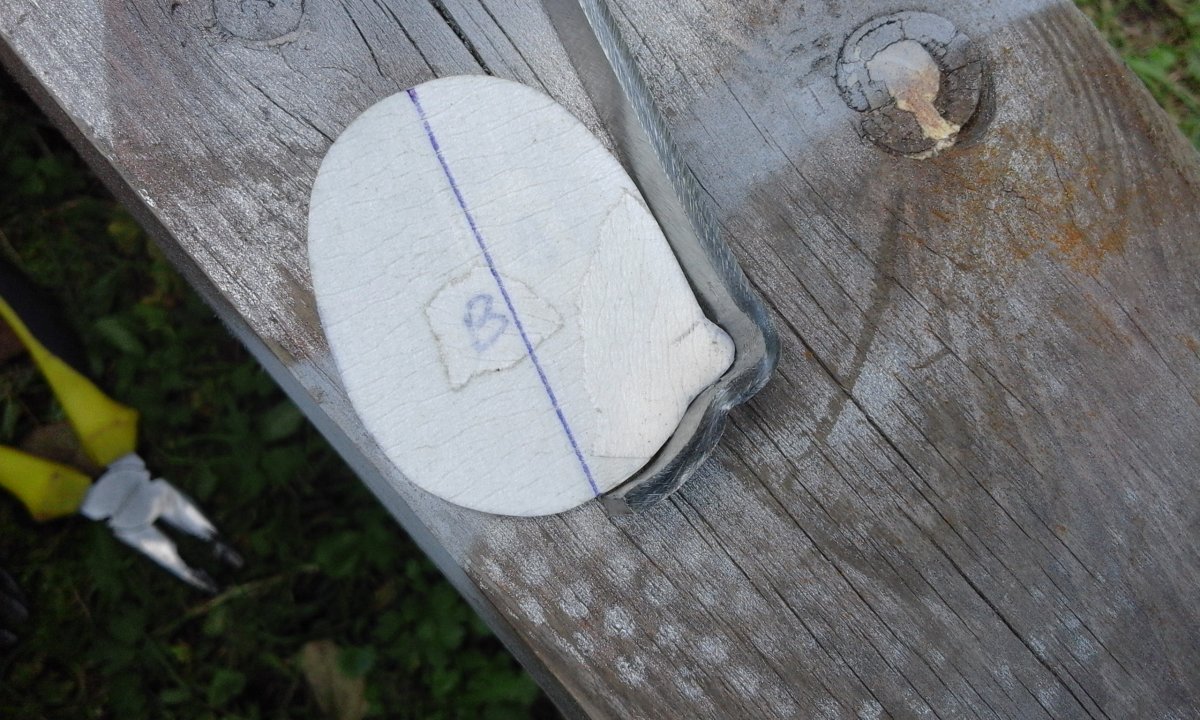

Начертил следующий загиб. Загнул, получился недогиб, нужно расширить место ослабления.



Допилил, согнул, сделал замер.

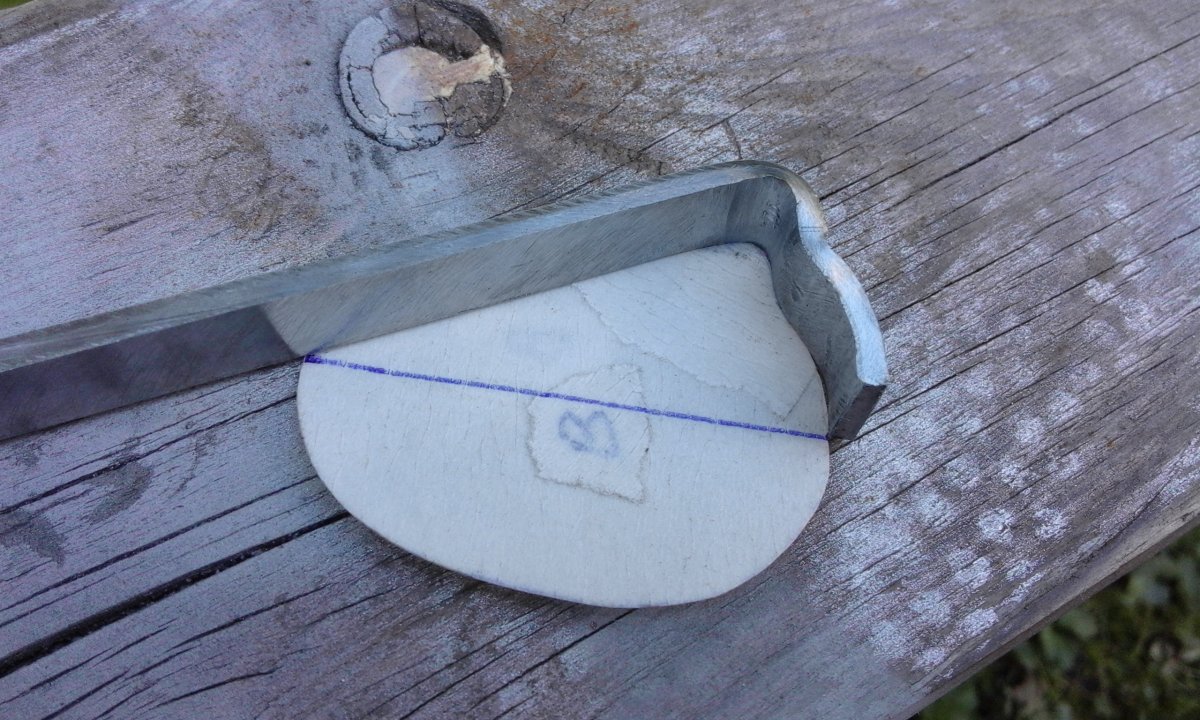

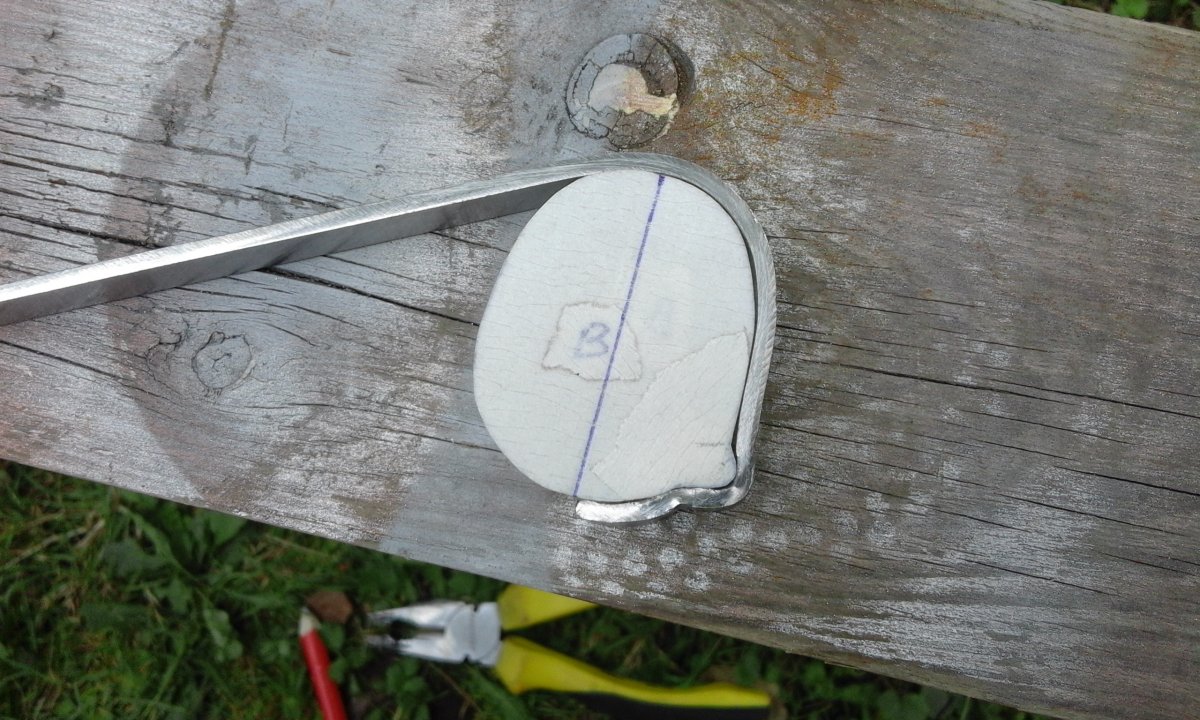

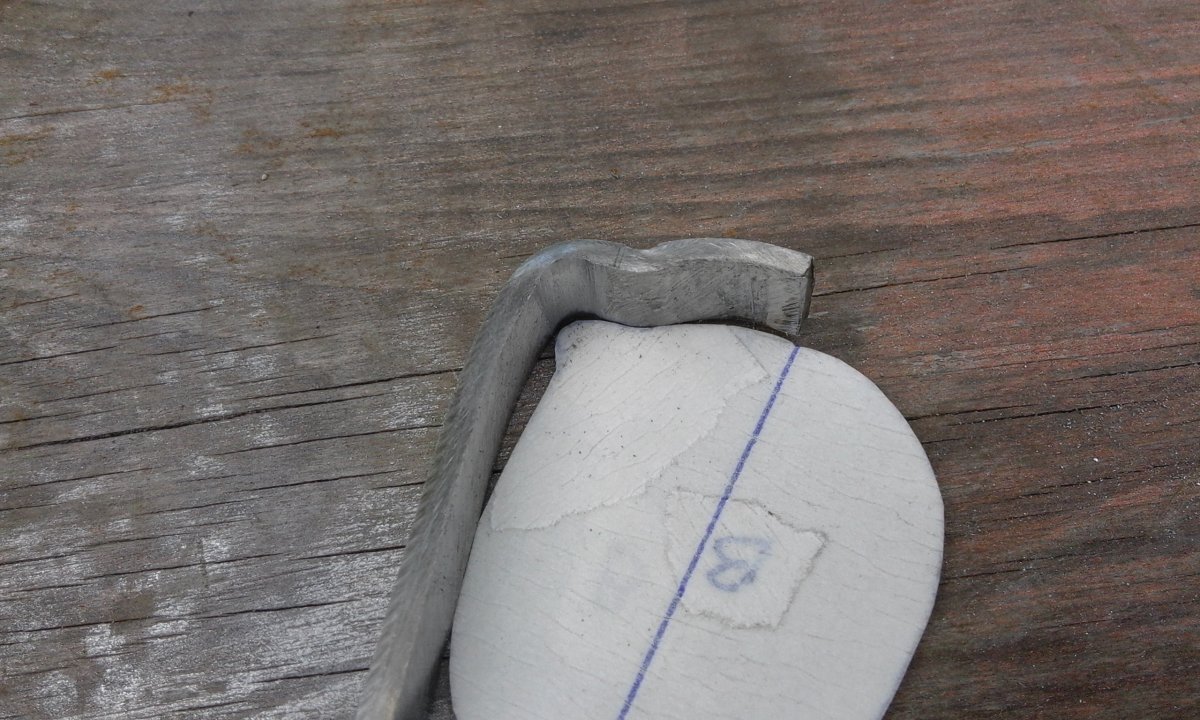

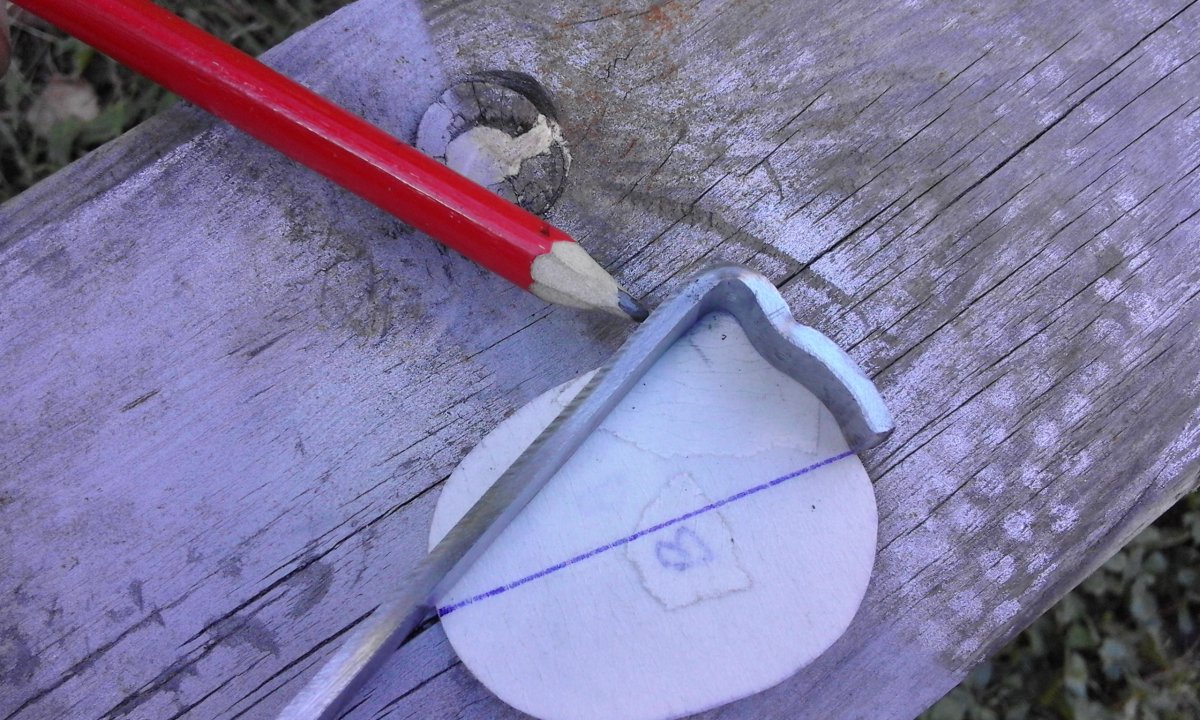

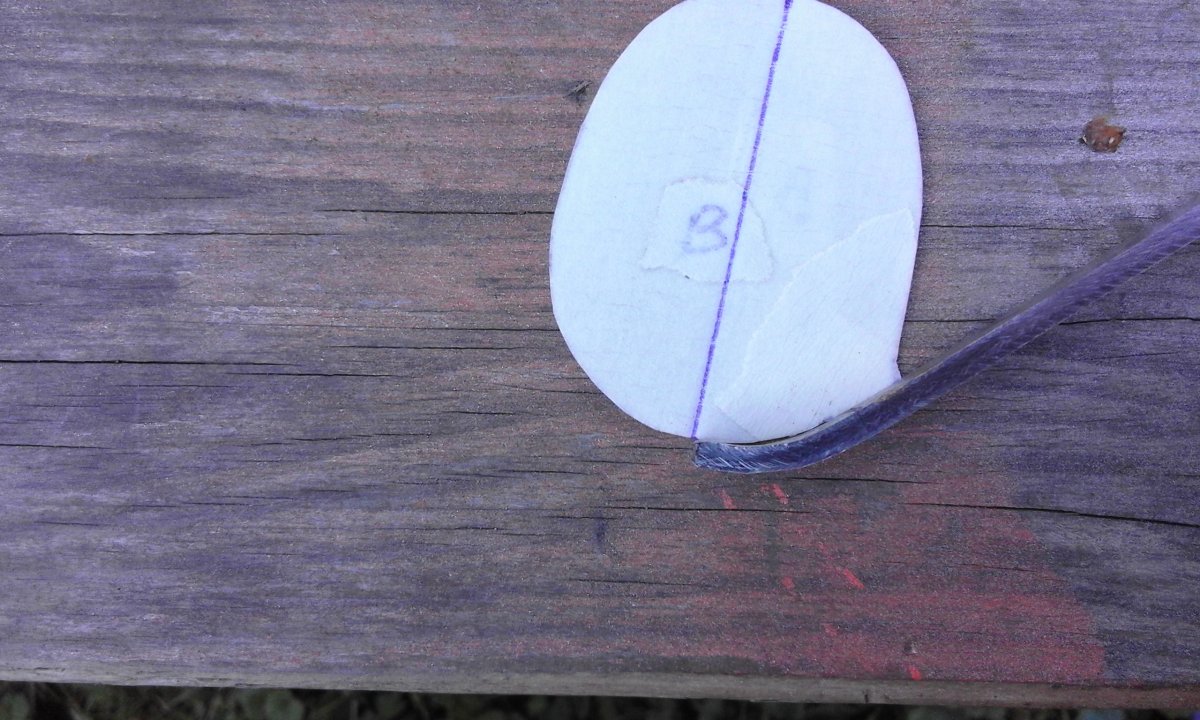

Начертил место следующего сгиба, сделал пропил, согнул, проверил по шаблону.

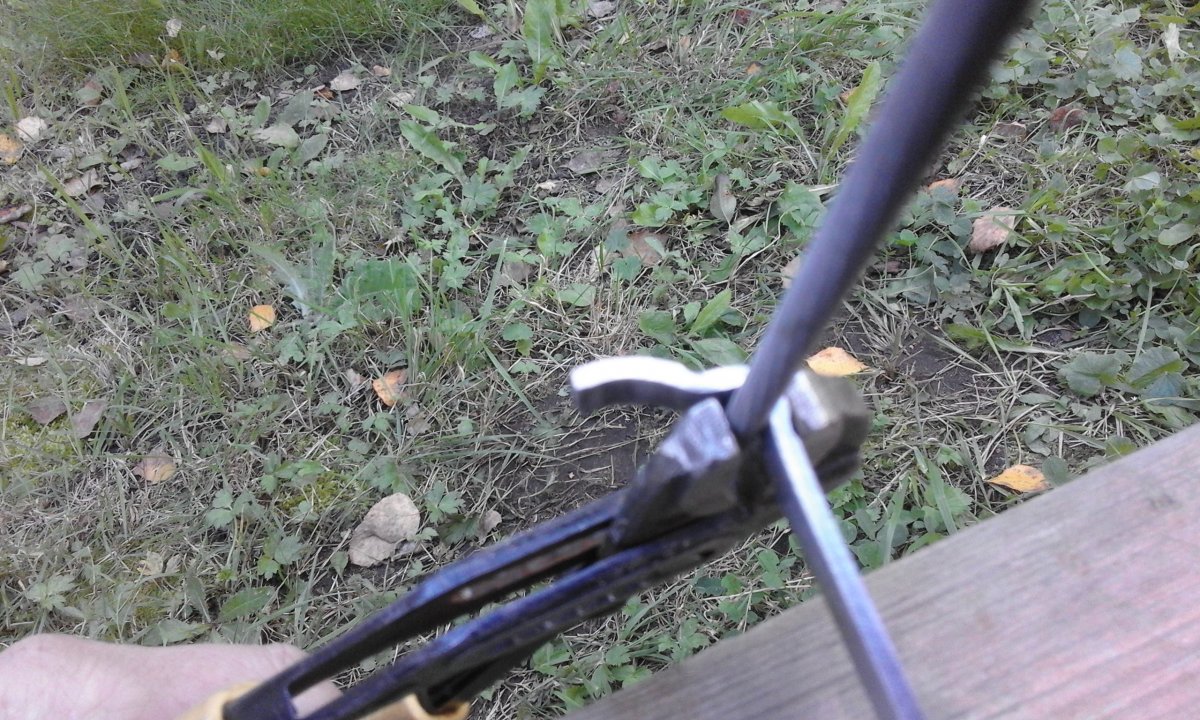

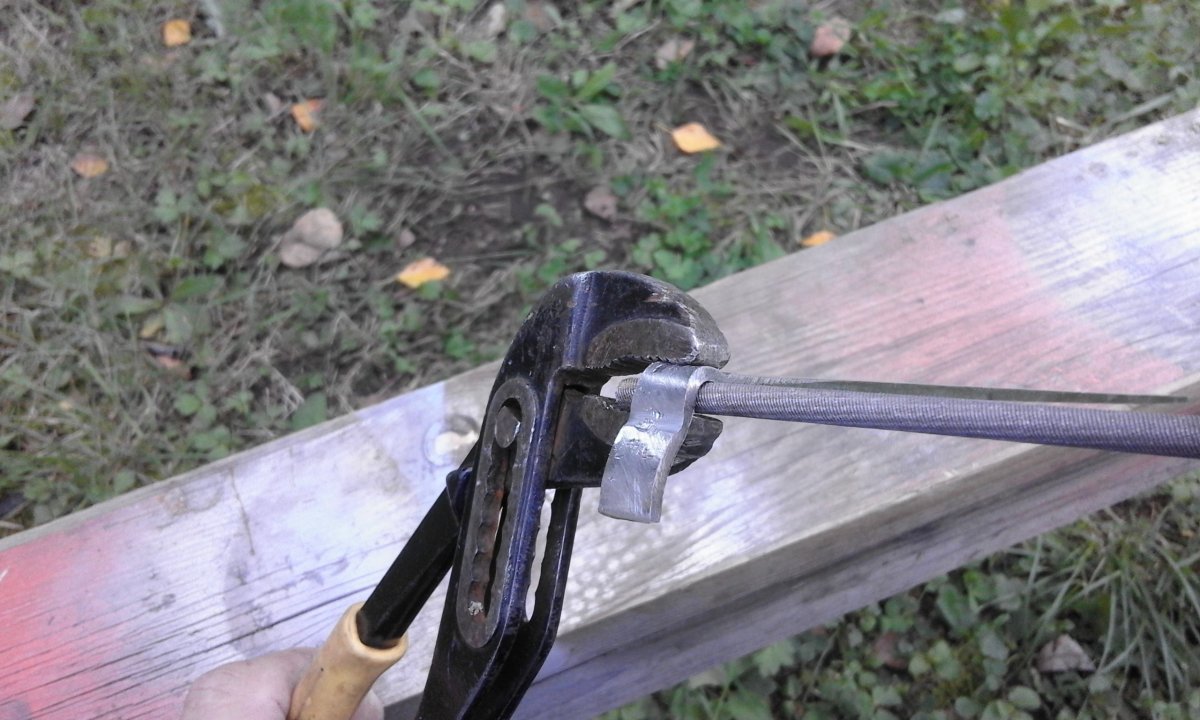

Чтобы согнуть такой изгиб пришлось подставлять круглый напилник.

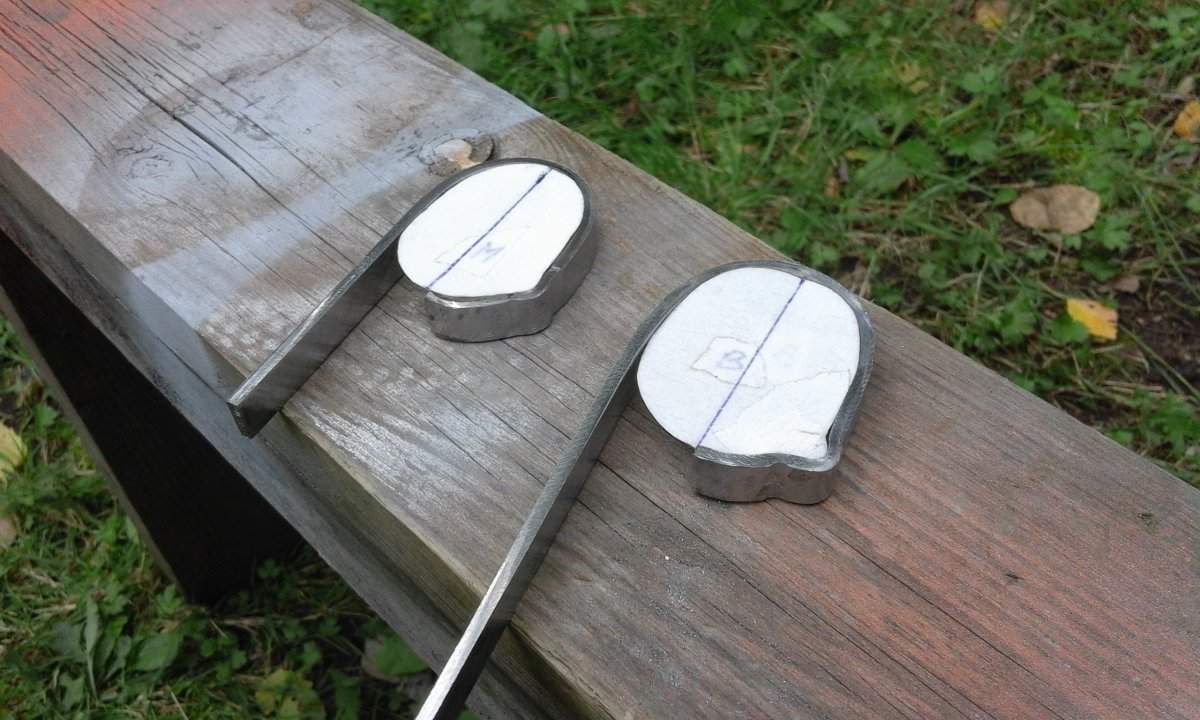

Дальше гнул без пропилов, время от времени проверяя по шаблону.

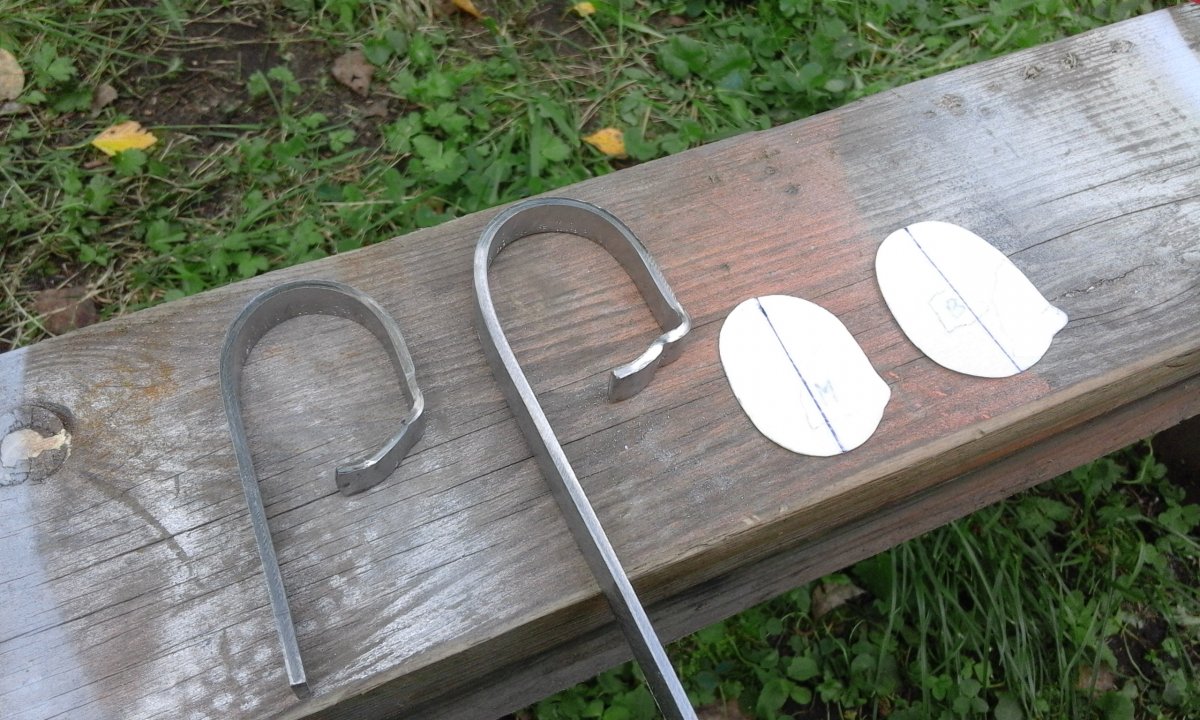

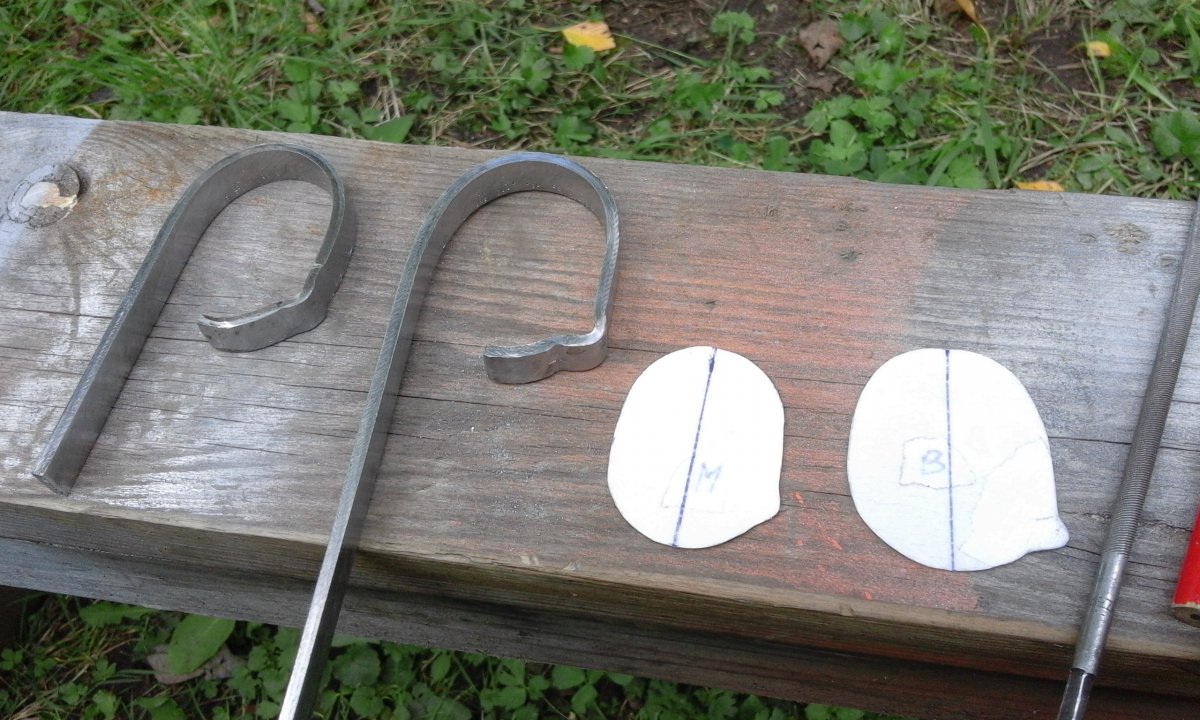

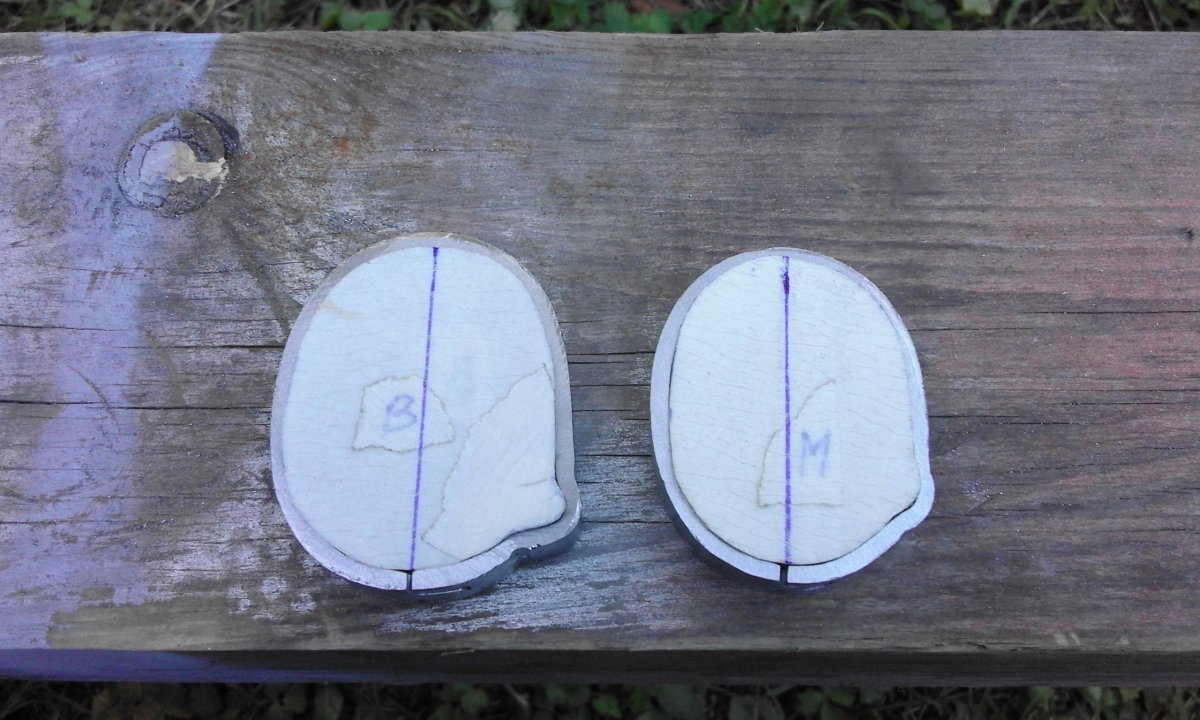

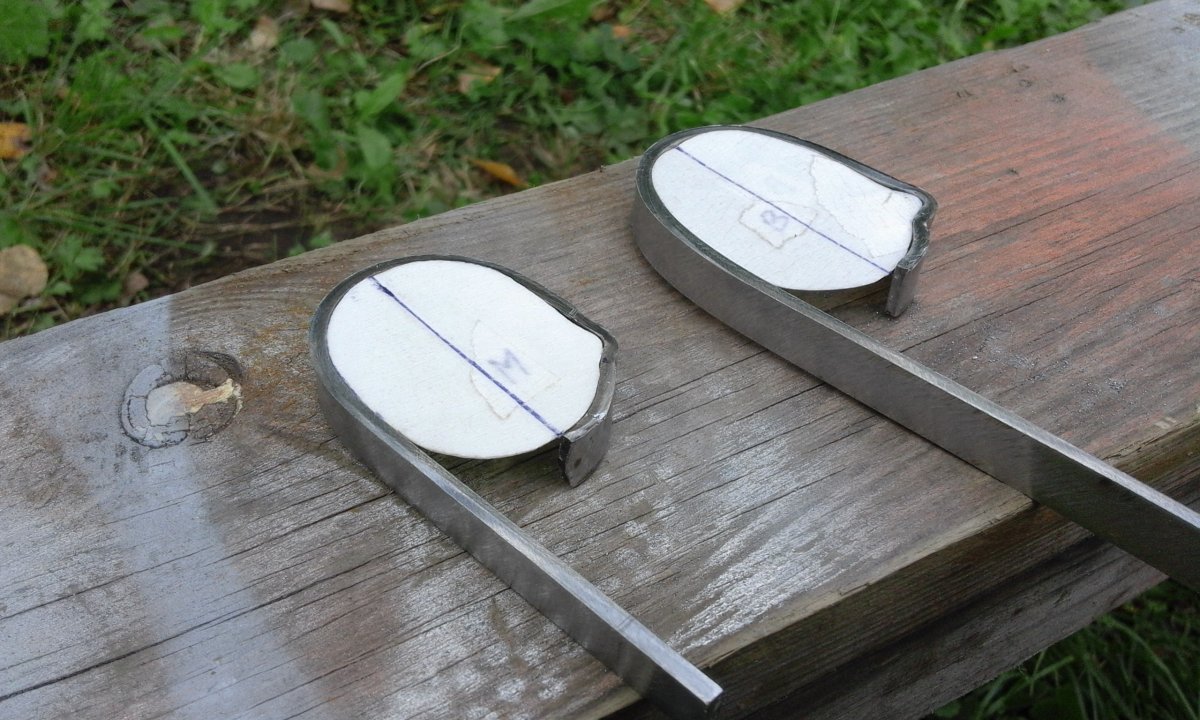

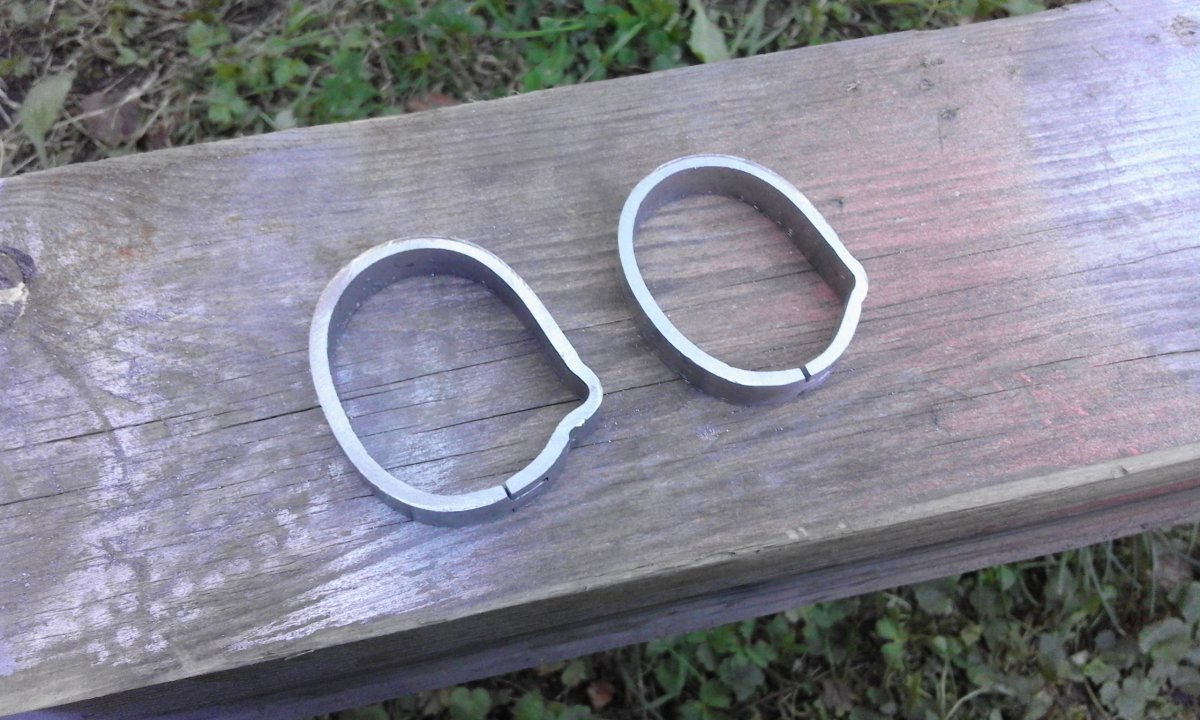

Подогнал сразу два кольца до одного состояния.

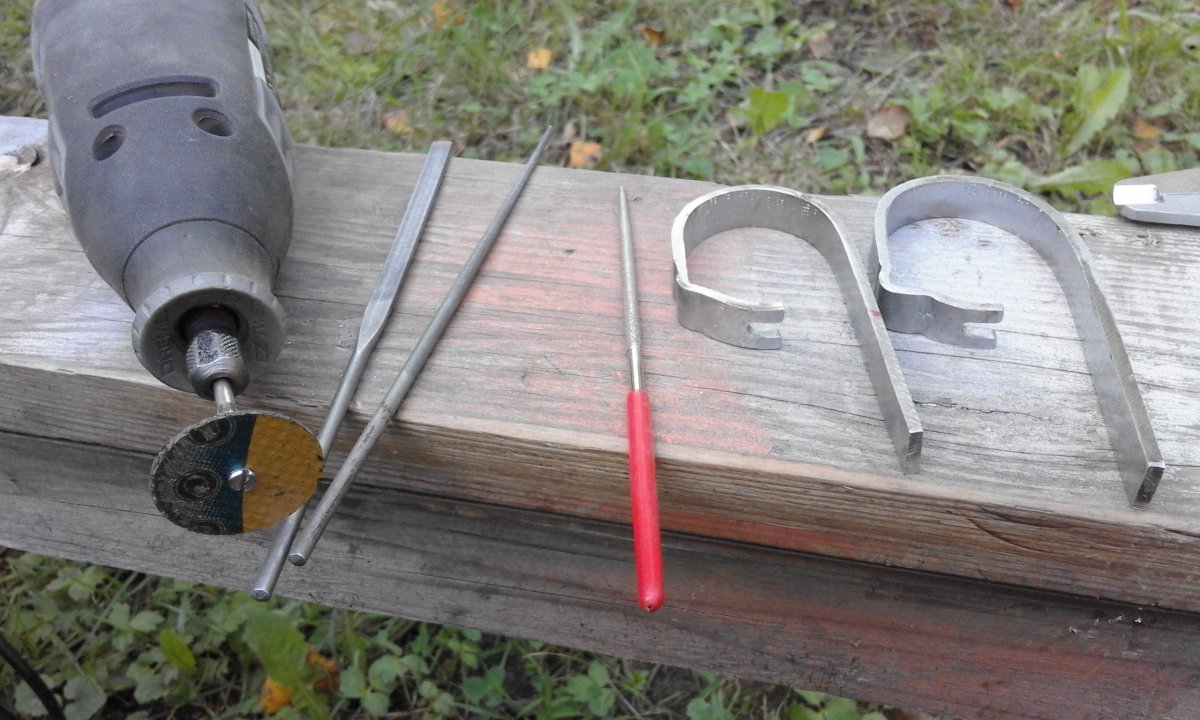

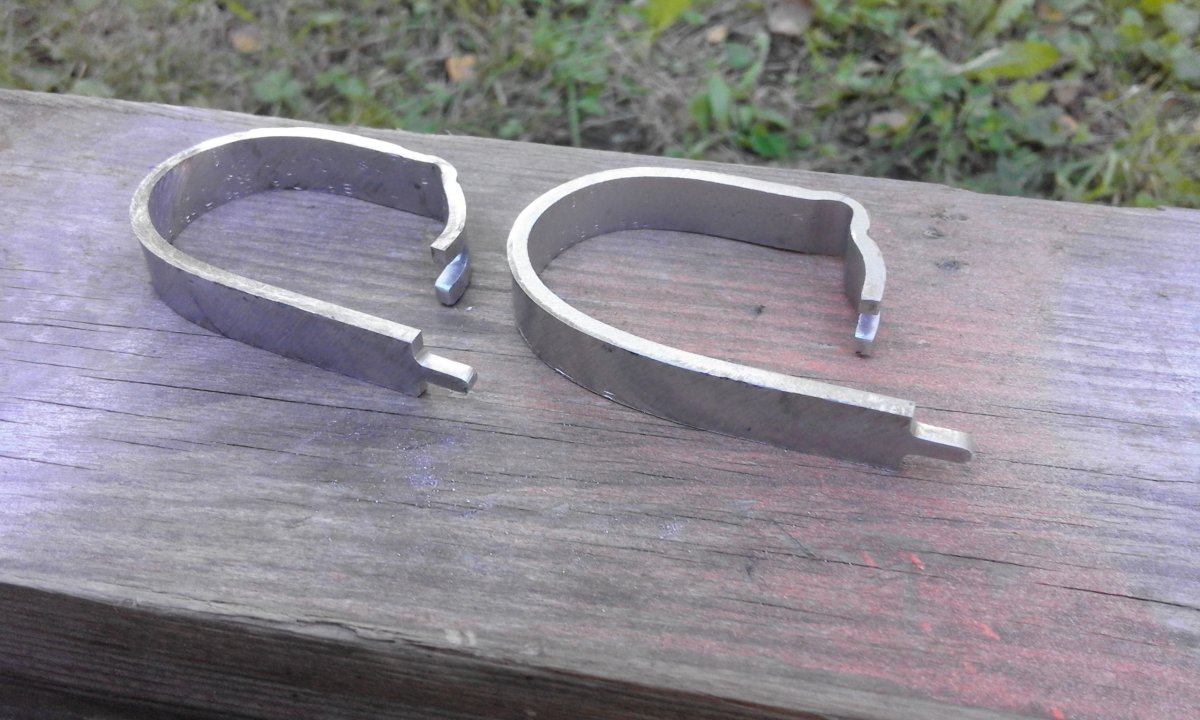

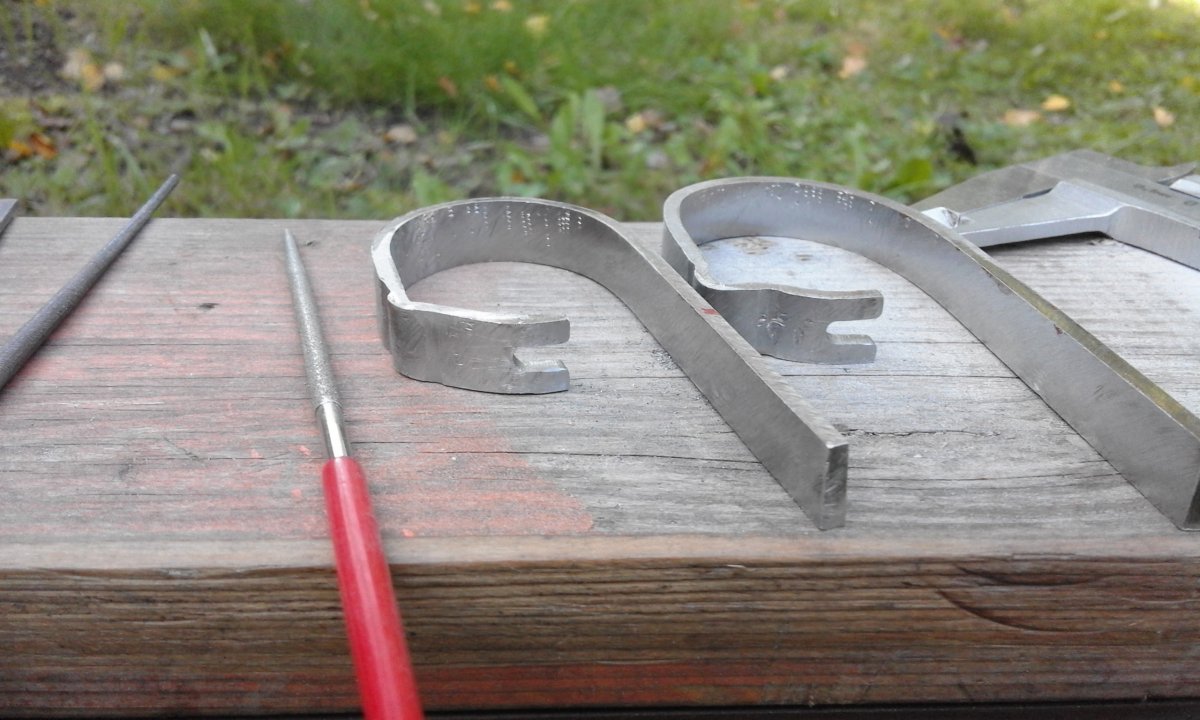

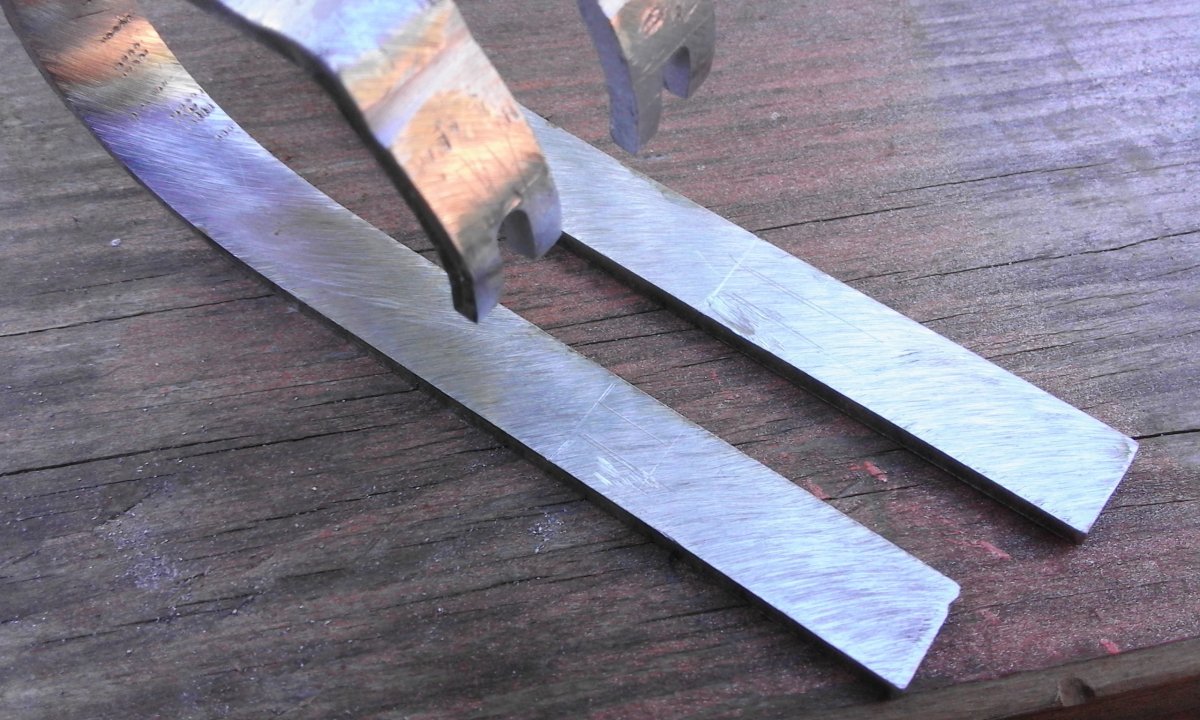

Сделал с одной стороны место соединения. Делал дремелем и надфилями, предварително расчертив по размерам.



Просчитал нужную длинну колец, прокотив шаблоном по заготовке по принцыпу колёсика курвометра. Начертил ответную сторону соединения, выпилил дремелем и поправил надфилями.

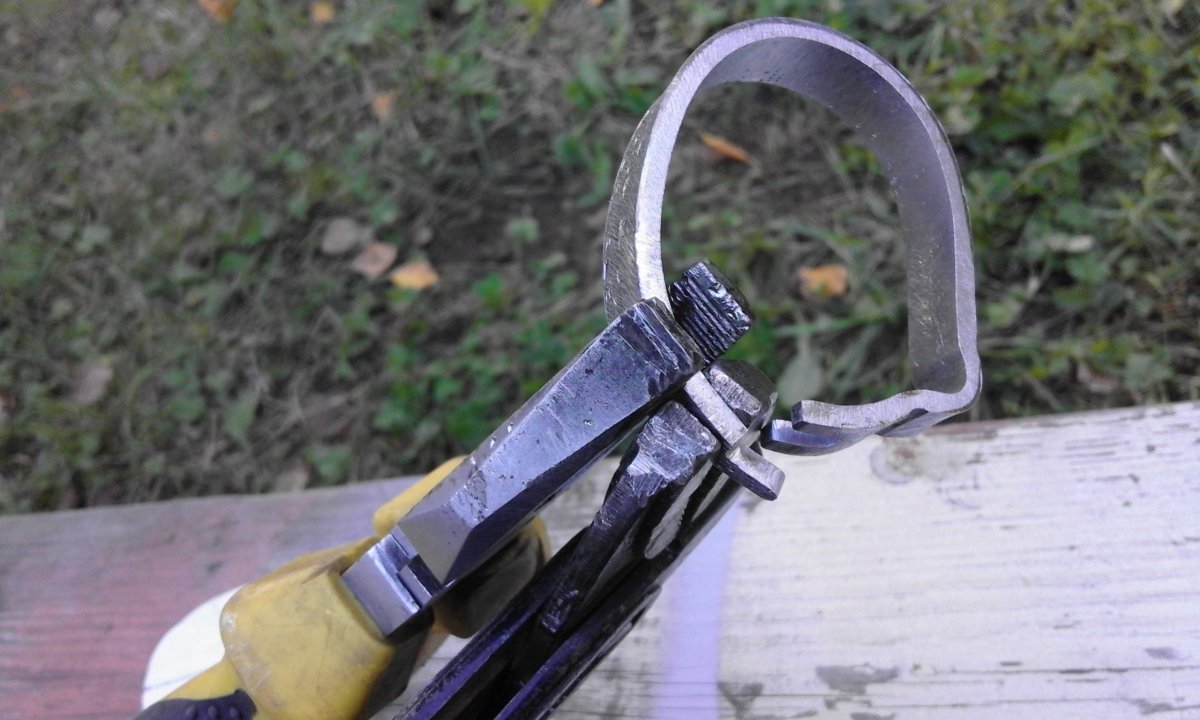

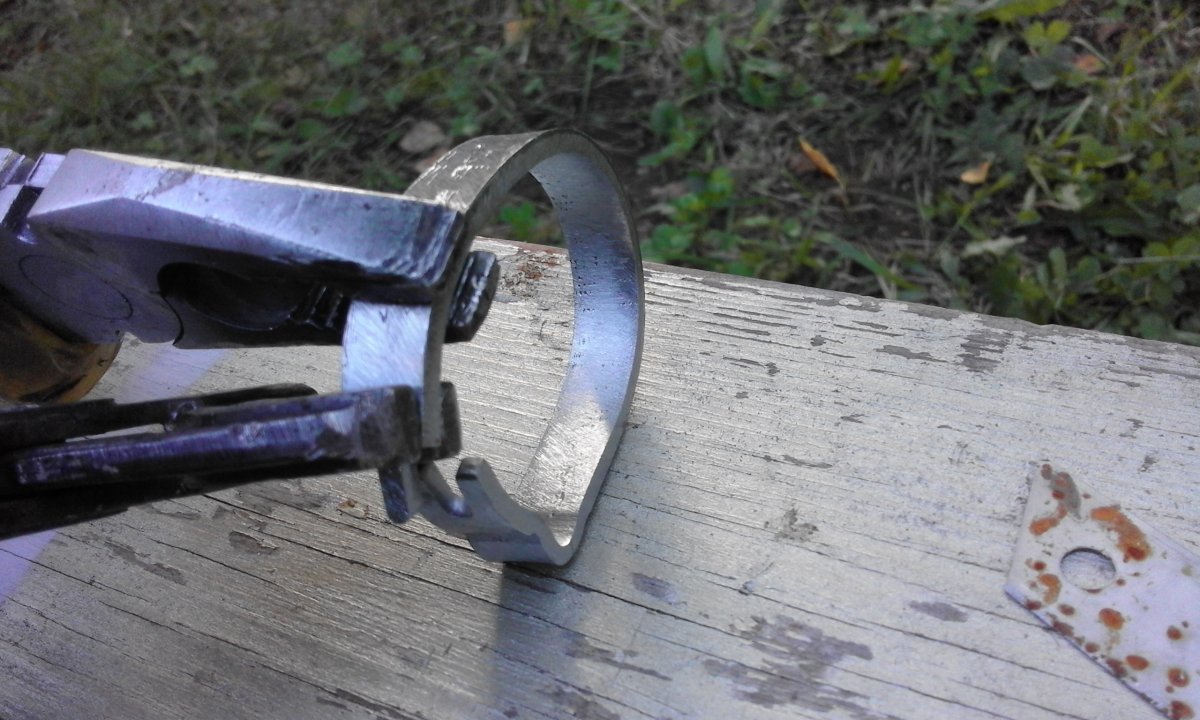

Последний штрих в сгибе. Вначале загнул всю форму колца так, чтобы осталос только сделат последний сгиб при котором сгибаемая часть сядит сверху на место. Сжать с сторон колцо просто не получится.
Если не получиться так хорошо сжать, тогда придётся при закалке (при нагреве) стянуть колцо проволокой и бросать в масло.

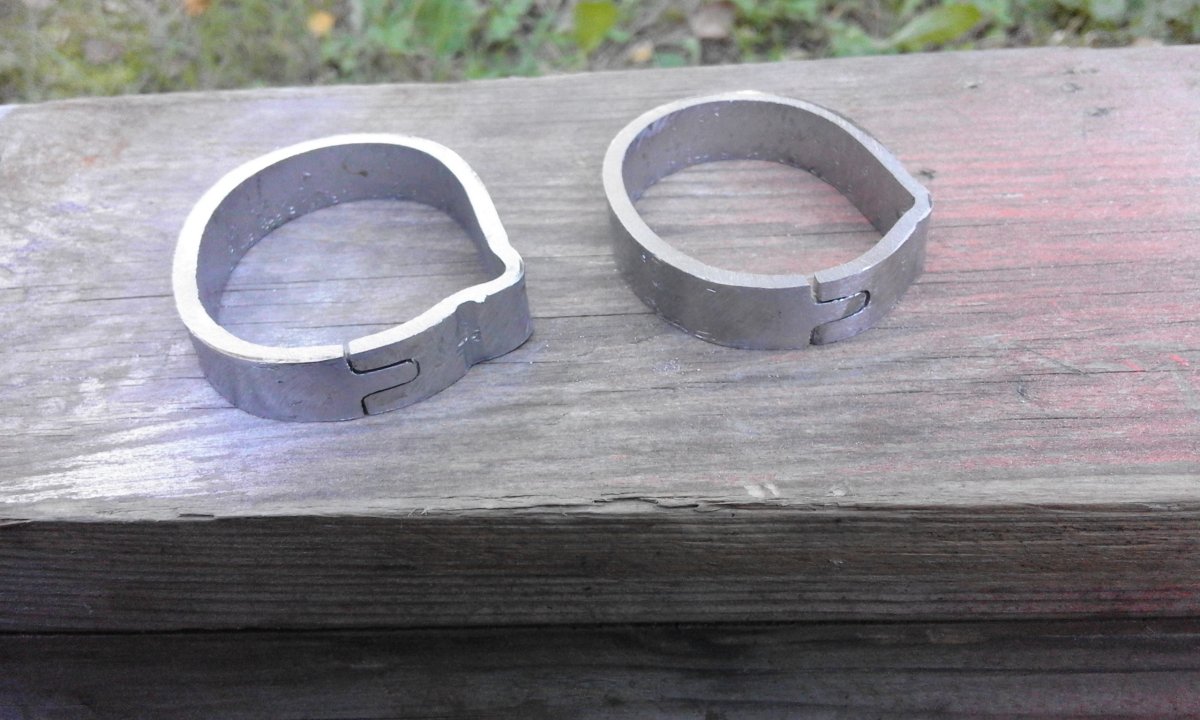

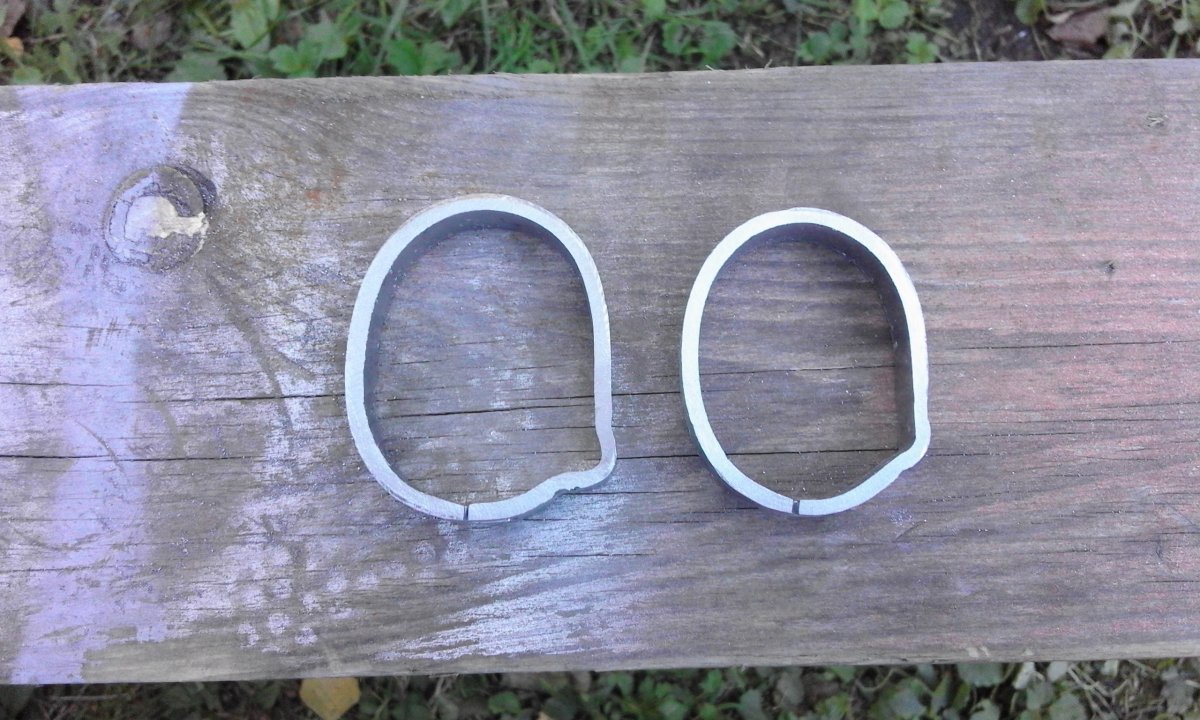

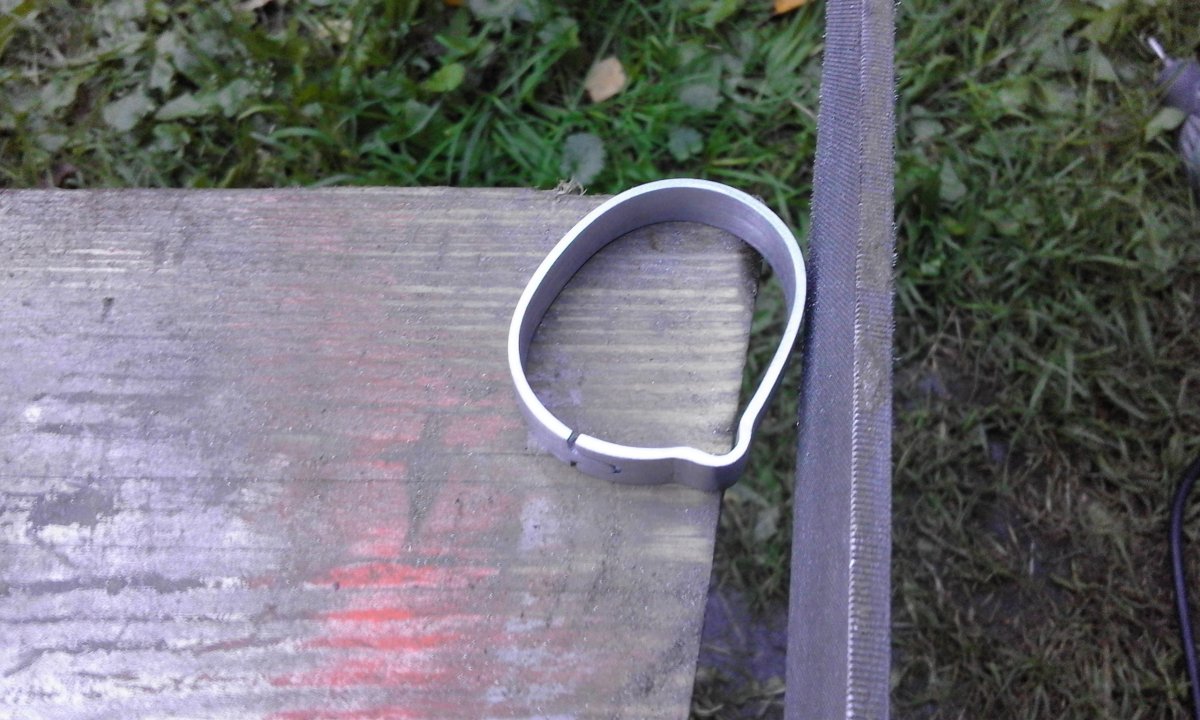

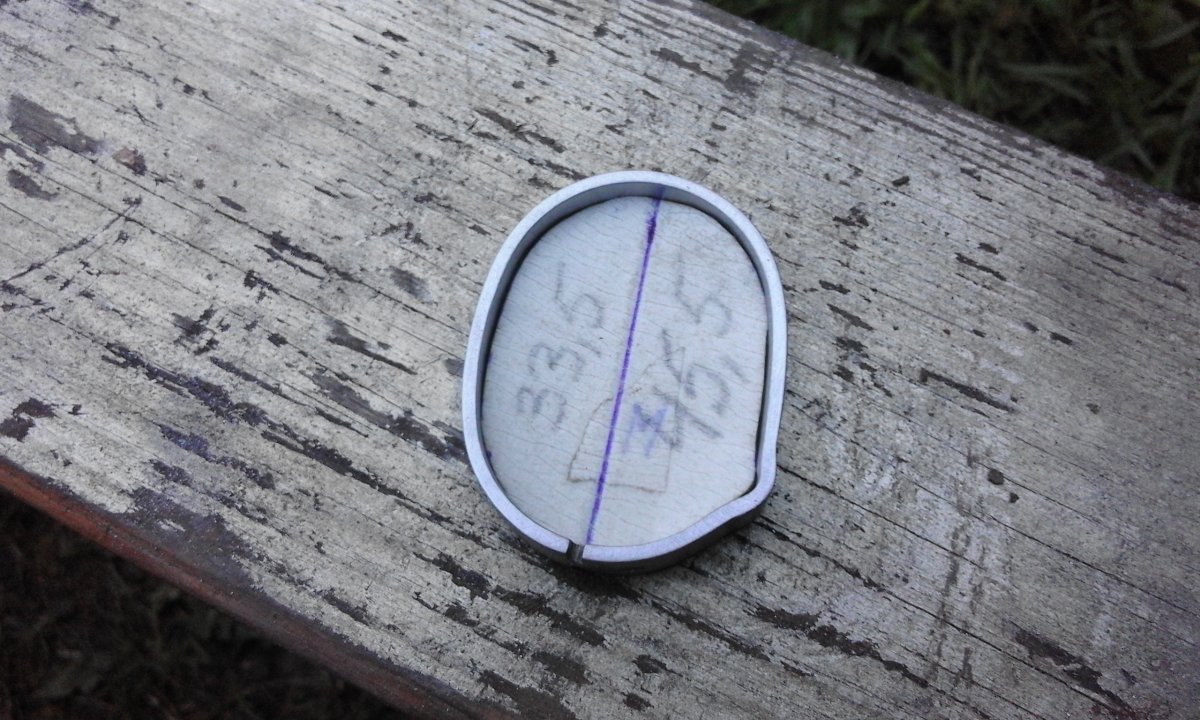

Результат пока такой. Дальше шлифовка, как писал выше в толщине заготовки толще на 1мм.



Продолжил работу. Малое колцо.

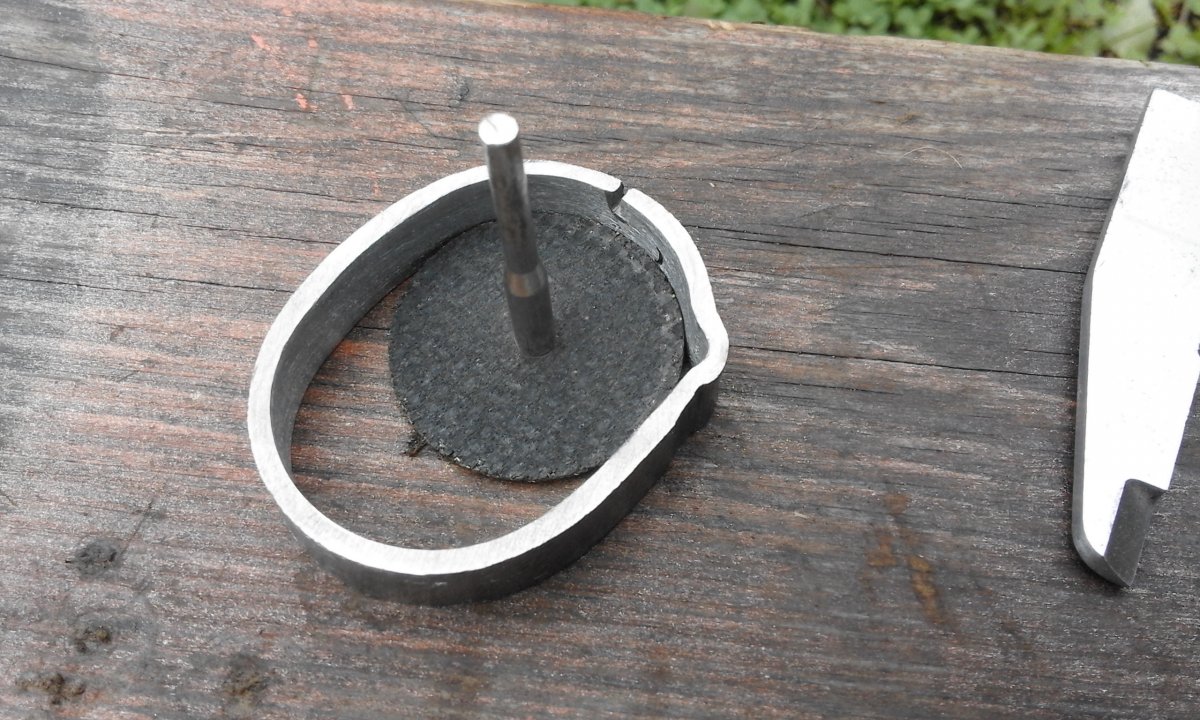

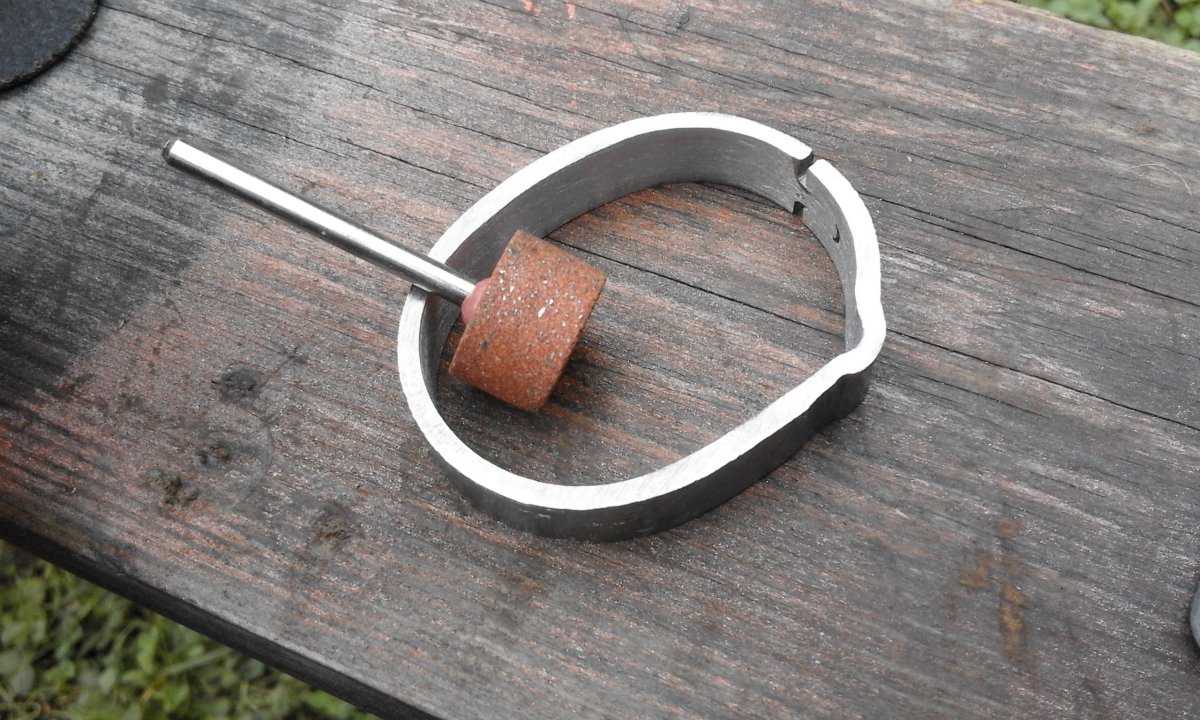

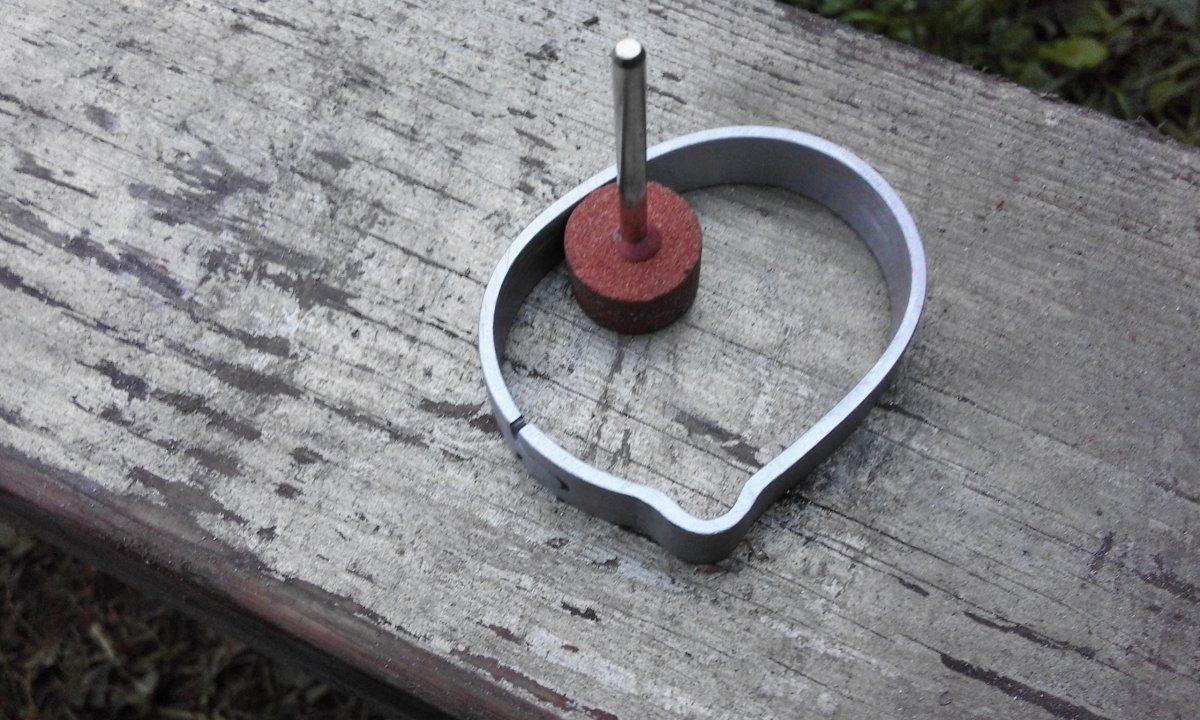

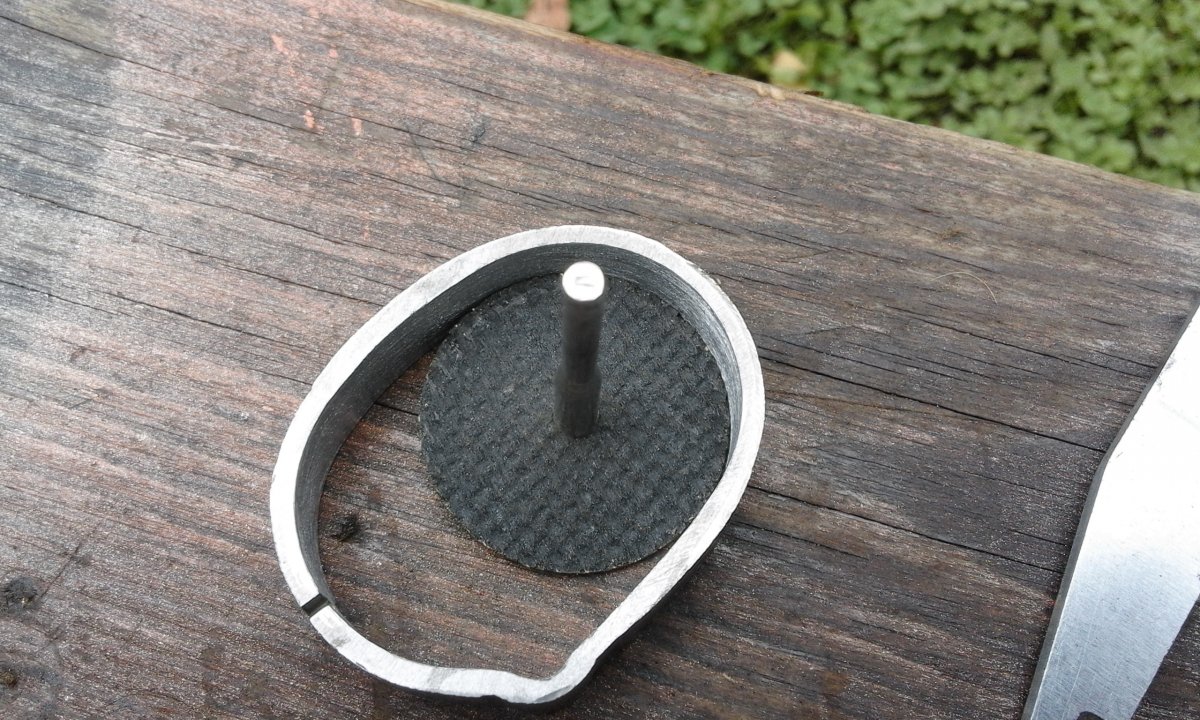

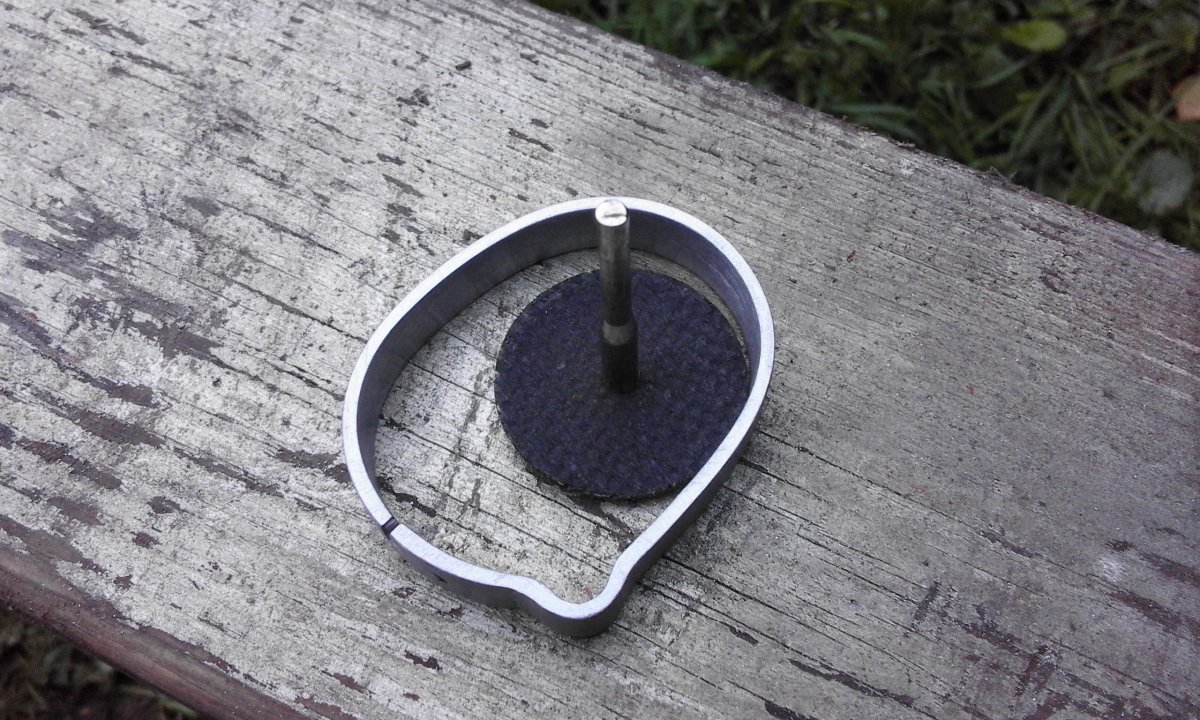

Для подгонки подошол чуть спиленный диск.
Прогнал верхний и нижний изгибы. При подгонке проверял высоту отверстия штангелем и остановился на нужном размере.

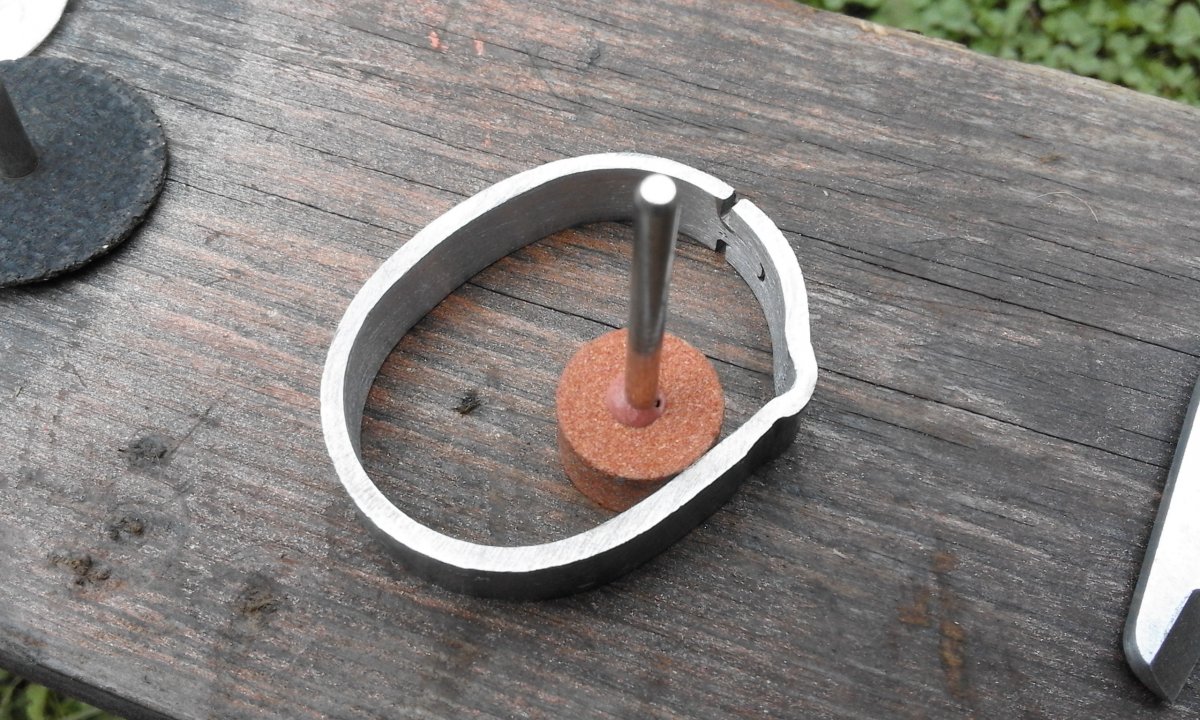

Боковые стенки прошлифовал до нужного размера колца по нужной ширине отверстия. Сгладил отверстие что бы небыло переходов.

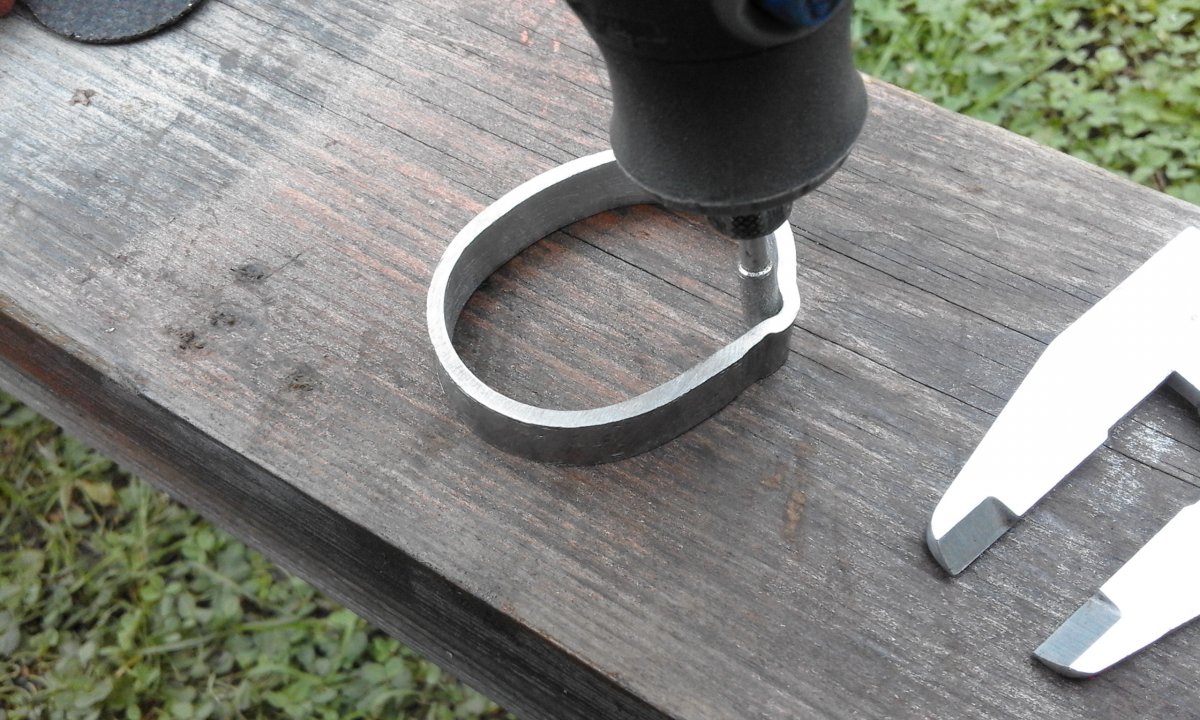

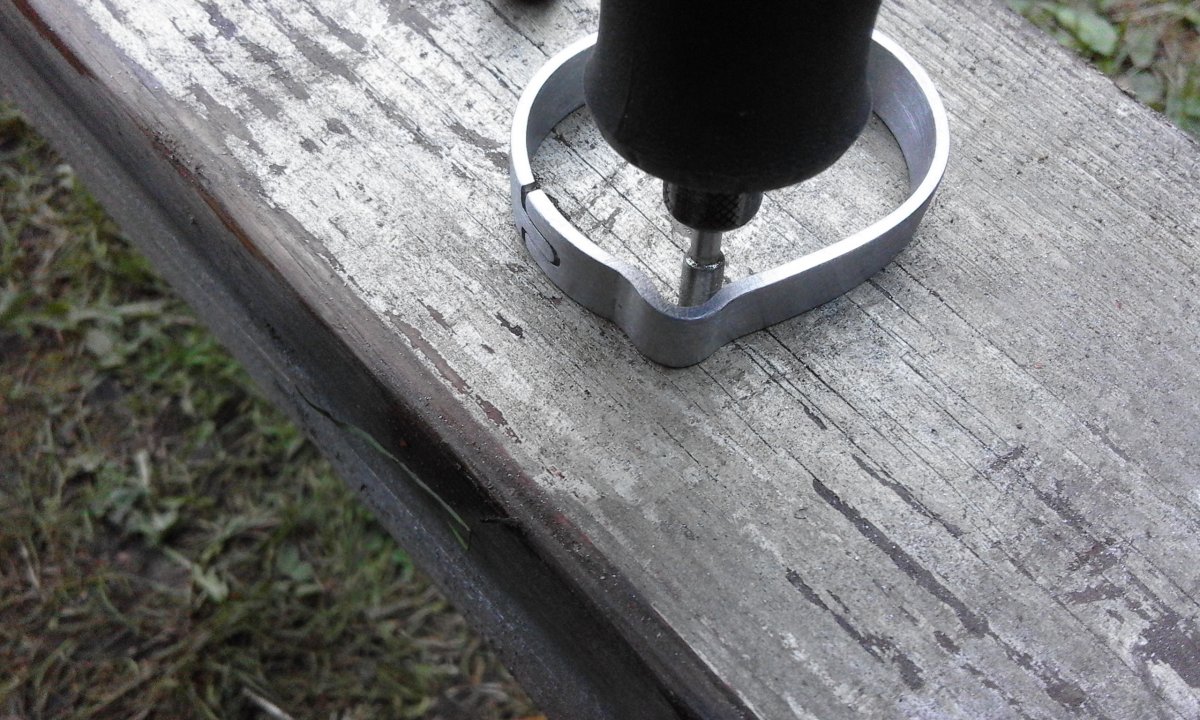

Место под шомпол подогнал алмазной насадкой, сгладил переход.

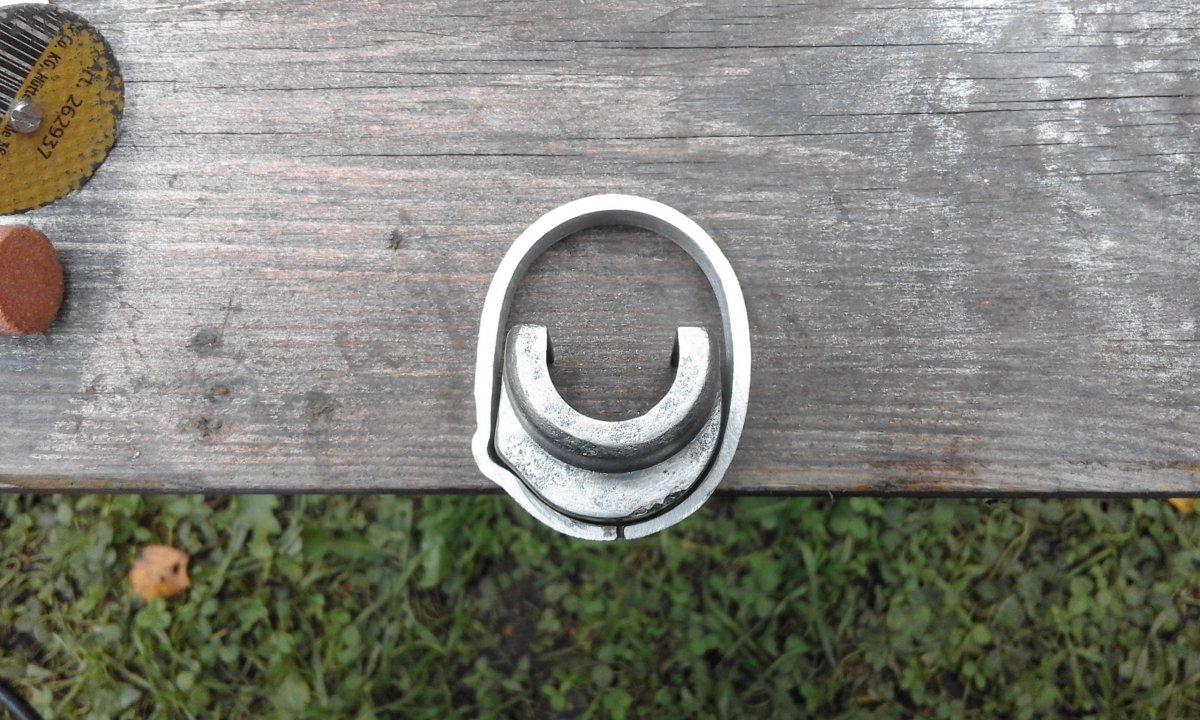

Для посмотрет приложил концевик, окружность получилас не плохая.

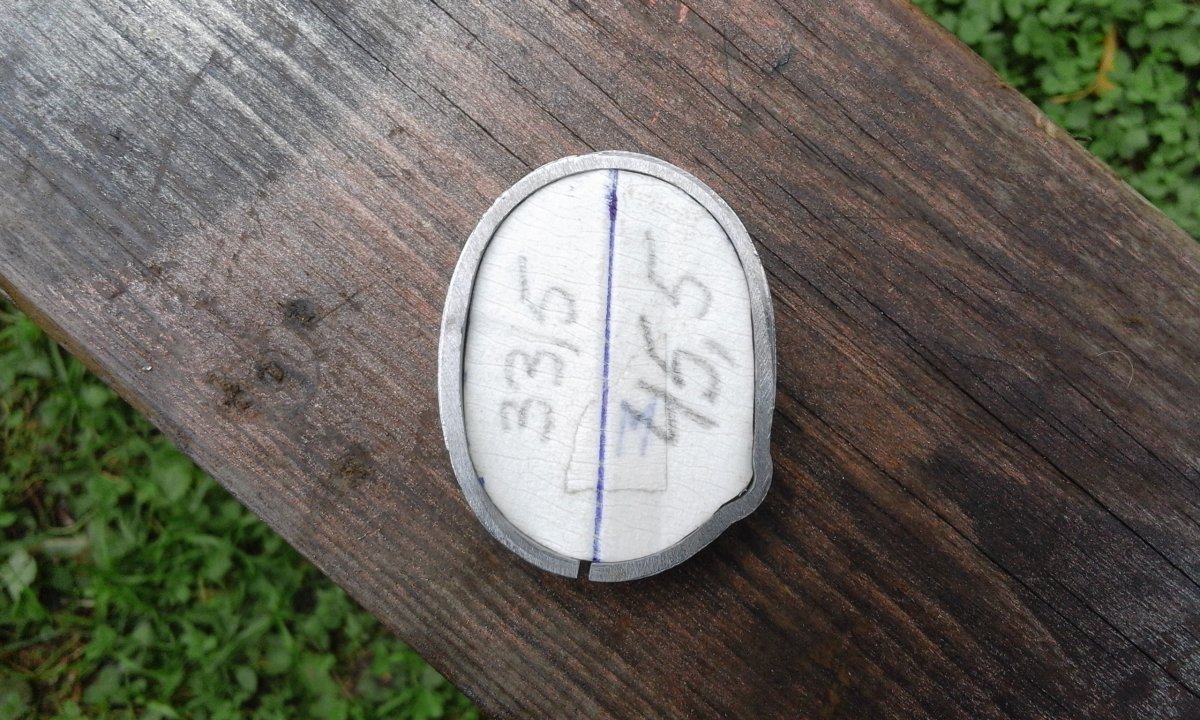

Приложил шаблон, проверил форму отверстия, всё в норме.

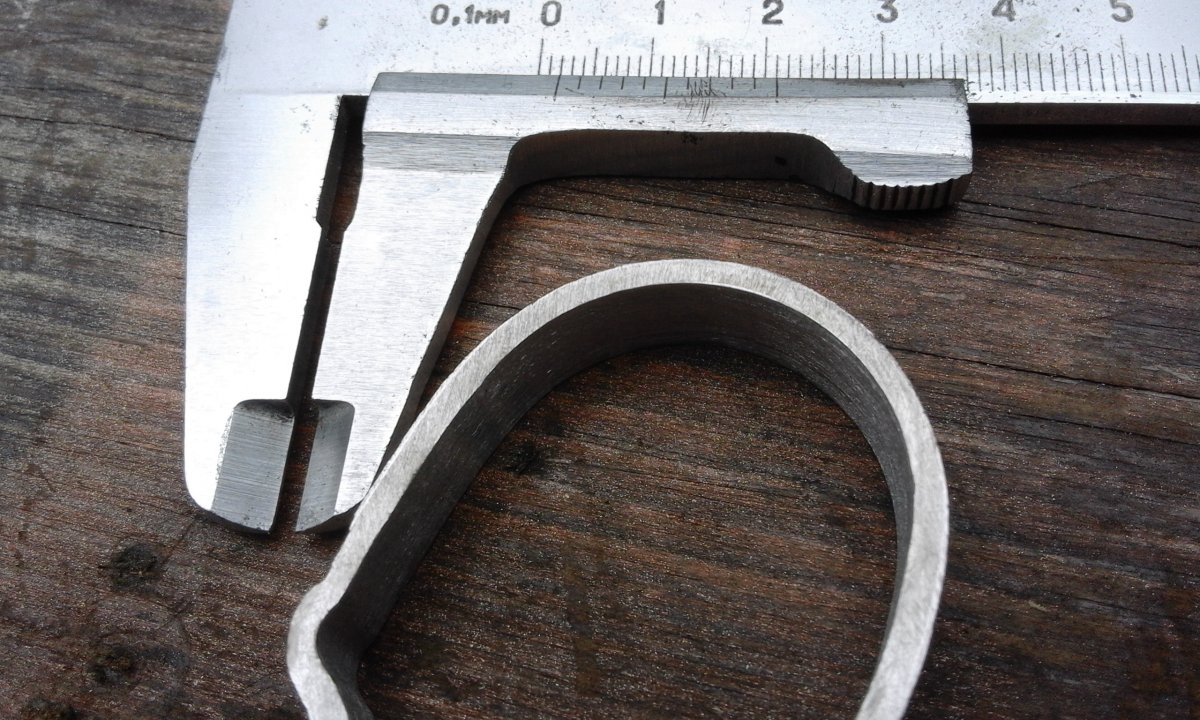

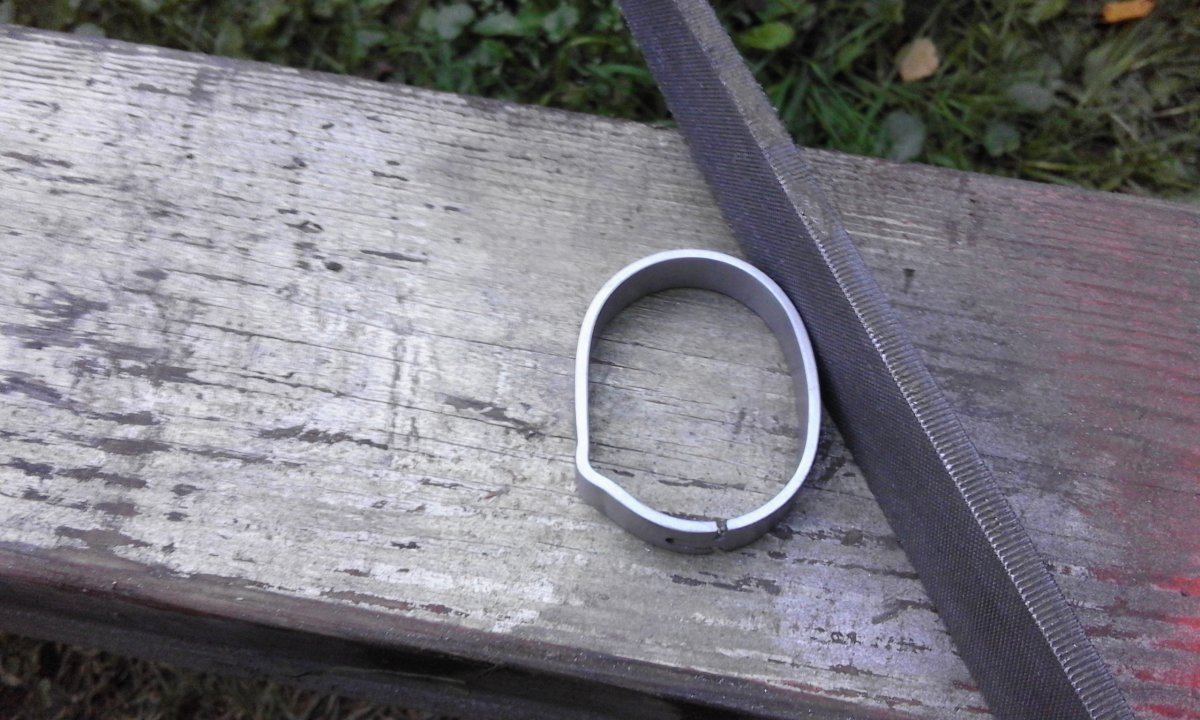

На штангеле выставил 2мм и обвёл по диаметру колца. Лишнее спилил напилником, вокруг места для шомпола поправил дремелем с алмазной насадкой.

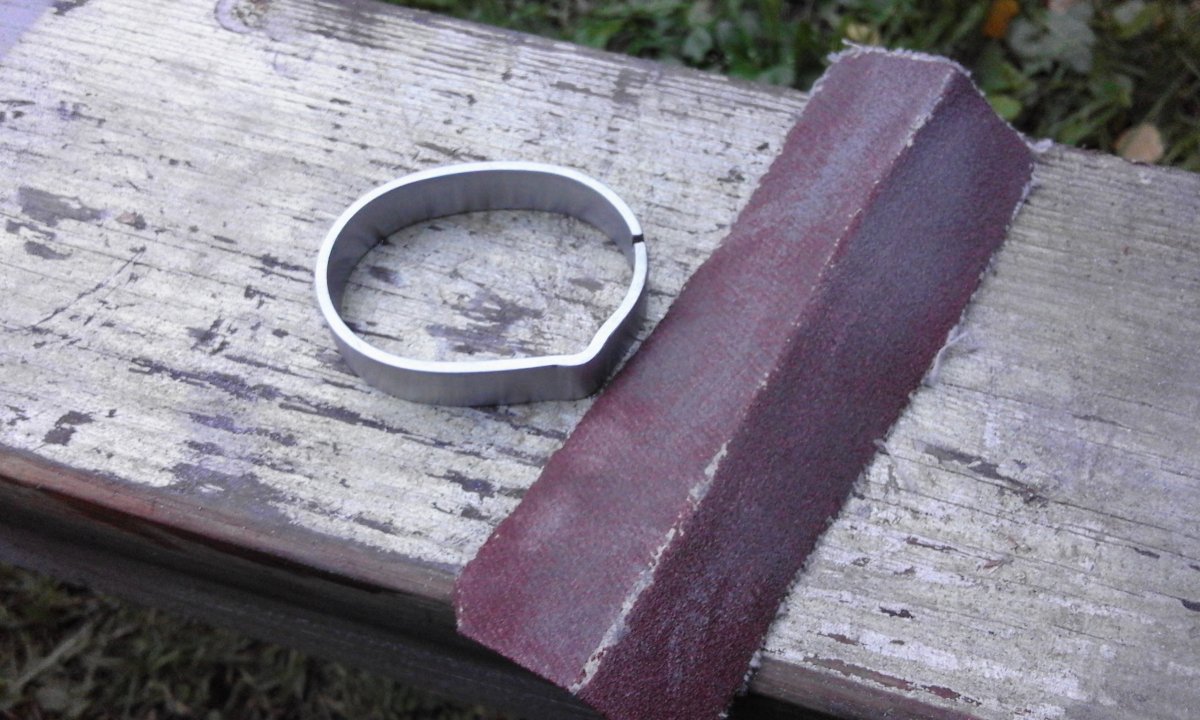

Прошолся по кругу наждачкой, подводя колцо в достойный вид. Колцо готово.



После снятия с колца лишнего металла, колцо раскрылось на 1мм примерно. Похоже чуть снято напряжение металла.
Устраняется легко. Перед закалкой стяну проволочкой, нагрею и в масло, всё станет как надо.



Болшое колцо.
Подгонка по высоте отрезным диском, всё по шаблону и проверка штангелем.



Боковушки по шаблону, с проверкой штангеля.



Место под шомпол.
