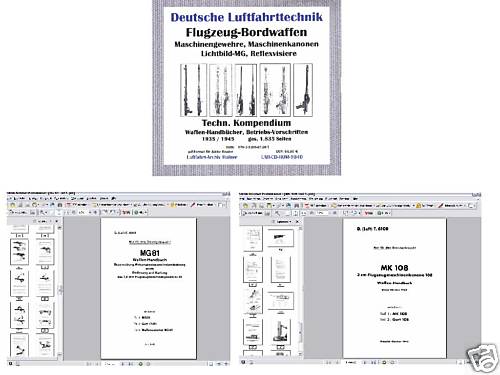

В комментарии #174 (текст в таблице). Указана пушка MG 151/20 EI. А в Kompendium по пушкам ее нет! Где посмотреть? Maschinengewehre, Maschinenkanonen MG 15 Waffen-Handbuch, LDv 110, November 1939 MG 17 Waffen-Handbuch, LDv 111, Ausgabe 1939, MG 81 Waffen-Handbuch, D(Luft)T6081, Ausgabe 1941, MK 101 Waffen-Handbuch D(Luft)T6101, Ausgabe Juni 1942, MK 103 Waffen-Handbuch, Entwurf, Oktober 1944 MK 108 Waffen-Handbuch D(Luft)T6108, Oktober 1943, MG 131 Waffen-Handbuch D(Luft)T6131, 1941, MG 151 und MG 151/20 Waffen-Handbuch, D(Luft)T6151, Ausgabe März 1942 MG 213, Zeichnungen, 1945 MG-FF, Ausführung A Waffen-Handbuch, LDv 113/1, 1938, MG-FF, Ausführung B Waffen-Handbuch, LDv 113/2, Ausgabe 1939 Lichtbild-MG ESK 2000, LDv 138, Ausgabe 1935
Из комментария #174: "... Новый 20-мм относился уже к пушечным боеприпасам, т.к. по нарезам идет не оболочка пули, а ведущий поясок снаряда..." . По устройству патрон МG.151/15 похож на МG.151/20. Но наличие направляющего пояска отодвинуло боеприпас МG.151/20 в разряд пушечного боеприпаса. Так или не так? Я думаю, что классификация боеприпасов и оружия это две отдельные темы. Появление новго 20-мм пушечного боеприпаса не изменило классификацию оружия. Еще я думаю, что MG 151/20 это пулемет - Maschinengewehr. Не дорос этот пулемет по калибру до пушки. В немецкой технической литературе, оружие установленное на истребителе, обозначалось следующим образом (Bf 109): 1. Starre Bewaffnung im Rumf - неподвижное оружие установленное в фюзеляже. Если на двигатель устанавливался пулемет MG 151/20, обозначалось так: Motor-MG 151/20. Если на двигатель устанавливалась пушка MK 108, тогда так: Motor-MK 108. 2. Flügelgondelbewaffnung - крыльевое-гондольное оружие. Усли устанавливались пулеметы MG 151/20 обозначалось так: Flügelgondel-MG 151/20.

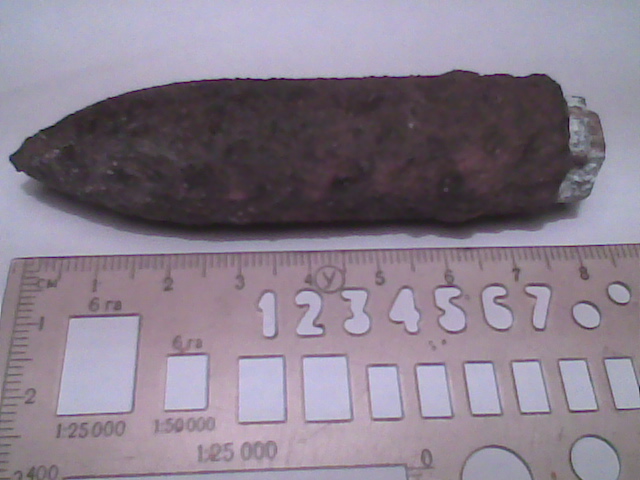

Вот такой 20 мм снаряд нашел среди остатков двух машин атакованных немецким самолетом.Затем самолет был подбит нашей ЗА и сел на вынужденную.Экипаж взят в плен и после допроса расстрелян. Экипаж 2-3 человека.Время: октябрь 1943 г.(Из рассказа очевидца допроса и расстрела).Подскажите по снаряду,чтобы определить тип самолета.
мг 151/20 Приветствую. Не пинайте ногами если не в тот раздел. Ищу схему полной и неполной разборки пушки МГ 151/20
http://foto.mail.ru/mail/23b40/4330?page=2 я в музее откопал 30мм от Ме-262. ОРИГИНАЛ!!! Как она попала на другой конец света, не упав в мартеновскую печь - чудо.
Камрады, ищу инфу по турельке ФДЛ131"з", но кроме двух фотографий (одна где над башенкой техник склонился (на Хе-117), другая с Ю-280, где стволы на 4 часа повёрнуты) и пары схемок не нашёл ничего. Не можете ли поделться данными по ФДЛ131 (та, что на Ме-210/410). Очень пригодился бы диаметр кольца, в котором рама с 131-ым вращается. СПАСИБО.
Re: Messerschmitt Bf-109 Ausf. "E" Поздравляю всех участников форума с наступившим Новым Годом! MG-FF - это пулемет. Все очень просто. Истребитель Bf 109 E-3 имел КОНСОЛЬНЫЕ пулеметы MG-FF. Исполнение данных пулеметов могло обозначаться: MG-FF "A" или MG-FF "В". Буквы "А" или "В" обозначали отличия в системах обеспечивающих работу данных пулеметов. Истребители Bf 109 E-4, Е-7, Bf 109 Т имели КОНСОЛЬНЫЕ пулеметы MG-FF. Исполнение данных пулеметов обозначалось: MG-FF "М". Буква "М" не обозначала, что пулемет мог быть установлен только на мотор. Это обозначение исполнения данного оружия. Если оружие ставилось на мотор, тогда перед обозначением вида оружия ставилось слово - Motor. Относительно MG-FF это видно по Bf 109 F-1. Пулемет MG-FF, который устанавливался на мотор Bf 109 F-1 имел обозначение: Motor-MG-FF/M или Motor-MG-FF.
Re: Messerschmitt Bf-109 Ausf. "E" С наступившим! ...Конечно просто. Пулемёт не стреляет снарядами. Обсуждали же уже принадлежность MG 151\20 и MG FF к определённому классу вооружений. Это пушки.
У всякой вещи есть свое название. В немецких тех.документах это оружие классифицируется как Maschinengewehr. На самом оружие перед серийным номером стояло - MG-FF. На консольных крышках которые закрывали барабаны на Bf 109 E-4, в случае установки на консоли MG-FF "M" ставили надписи - "Achtung! MG-FF "M"". Сами крышки тоже имели свое тех.обозначение - "U 1". На Bf 109 F-1 когда MG-FF "M" ставили на мотор название оружия тоже не изменилось. Эл.пневматическая система соответствовала MG-FF "В" (Ausführung B). На Bf 109 F-1 подходил лево-консольный пулемет с Bf 109 E-4. Требовался лафет Mol-FF. Речь идет о технических обозначениях. Причем здесь патроны? Я в принципе не против если люди будут называть этот Maschinengewehr - пушкой.
А чем принципиально отличается пушка от пулемета? Патрон МДЗ от КПВТ рвется не хуже чем 20мм снаряд. Снаряд пушки по диаметру ИМХО чуть меньше диаметра ствола и ход по нарезам обеспечивается ведущими поясками. Пуля не имеет ведущих поясков и соответственно идет по нарезам непосредственно оболочкой. Как я разумею, если из ствола вылетают пули-пулемет, если снаряды-пушка...
Залил обзор по MG151/15 и MG151/20: http://rusfolder.com/31559873 ... и по MG-FF: http://rusfolder.com/31559946 Пароль для скачивания: Reibert

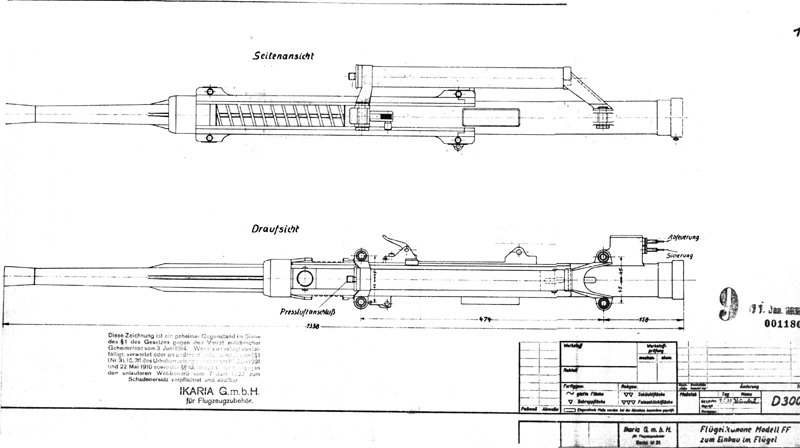

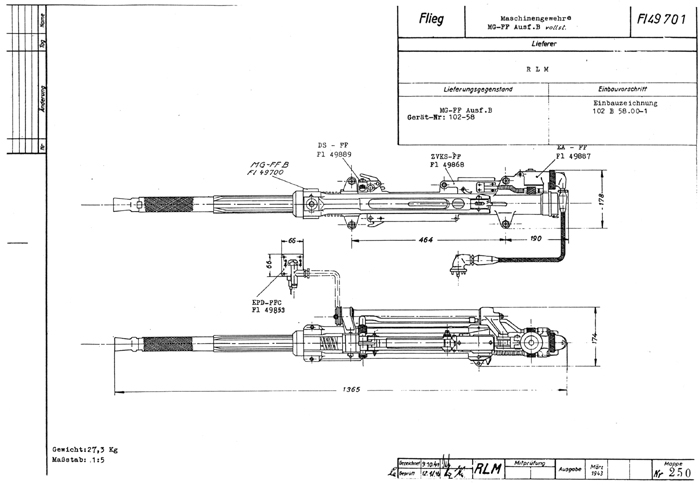

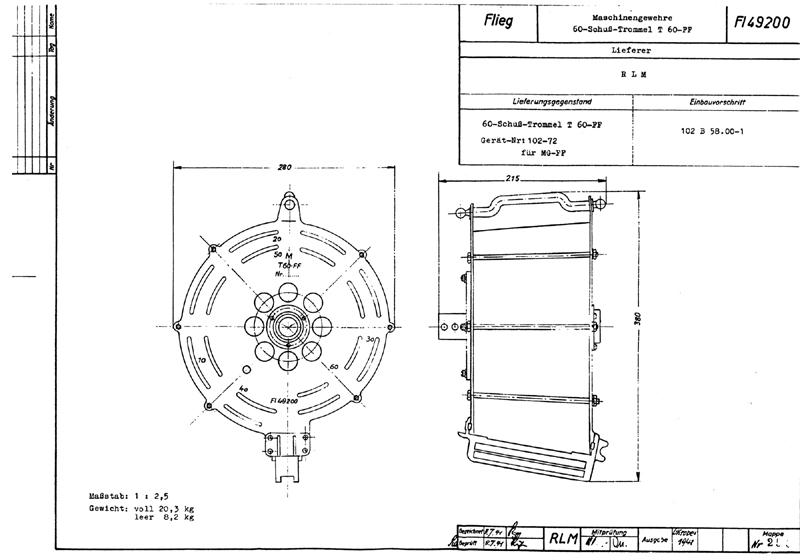

#193. На первом эскизе показан MG-FF "B" (Ausführung B). Такое название исполнения оружия относится к Bf 109 E-3.

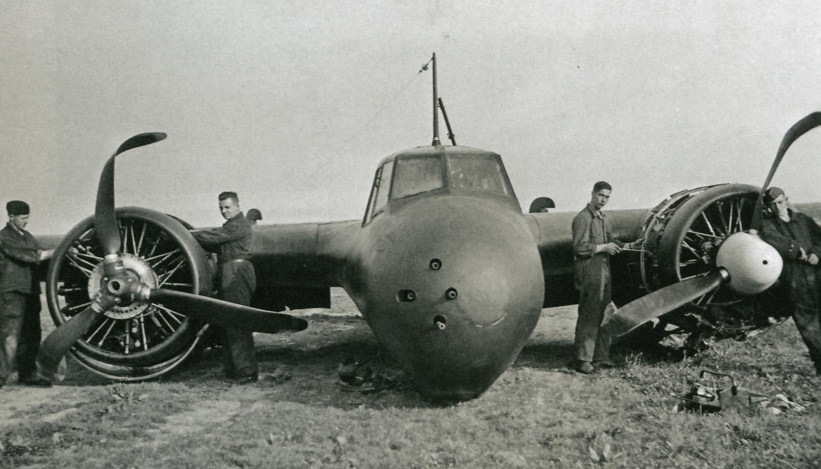

1.Народ, а у кого есть фото бомбера дорнье с 4 пушками мг-фф. а то что-то только пару общих нашёл в нете, и вообще что это за модификация самолёта? 2. Если можете подскажите как снимаются болты крепления ствольных чашек , которые крепятся к казённику.Они на гайках, но сами болты не вытаскиваются, хотя резьбы внутри нет и ничем они не зажаты. И вообще все крепления на данной пушке как снять без особого повреждения?
