Стрелково-пушечное вооружение

Тема у розділі 'Авіабудування', створена користувачем Barius, 25 лют 2009.

  1. KRYLOV

    KRYLOV Stabsgefreiter

    Повідомлення:
    982
    Адреса:
    Sankt-Petersburg, Ingermanlandia

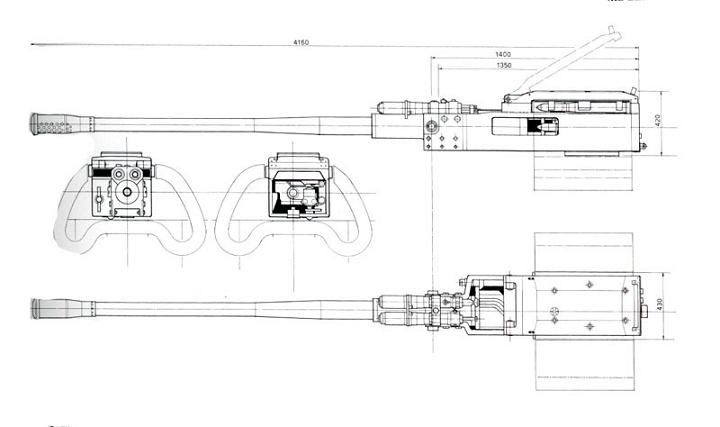

    Краткие характеристики пушки MK 214 (Mauser) :
    Калибр: 50 mm x 420 mm
    Mасса: 490 кг
    Общая длина: 4,16 м
    Скорострельность: 150 в/м
    Начальная скорость снаряда: 920 м/с
    Масса снаряда: 1,54 кг
    Боезапас составлял 25-30 снарядов


    Images:

    1 людині також подобається це.
  2. Цікаві лоти

    1. Пилотка офицера Wehrmacht´a. ---------- Из личной коллекции. Родная обшива, отличный сохран. Размер...
      23000 грн.
    2. Нагрудный орел, изготовленный из двух цветных золотисто-желтых целлофановых нитей на коричневой ткан...
      3760 грн.
    3. З болота.Один алюміній, другий цинк покритий чимось
      200 грн.
    4. З болота.антураж.
      1077 грн.
    5. Кокарда на кашкет Luftwaffe. Алюміній. Не вживана!
      1600 грн.
  3. Ahim

    Ahim Stabsgefreiter

    Повідомлення:
    277
    Адреса:
    Москва

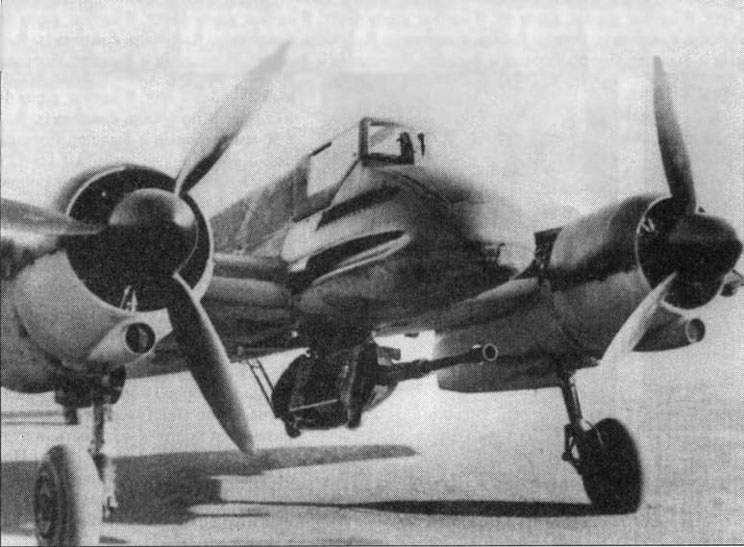

    Хеншель Hs 129B-1 раннего выпуска с 30-мм пушкой Mk-101.


    Images:

  4. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    http://reibert.info/forum/showpost.php?p=763337&postcount=11

  5. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Одно из любимых фото: "шварцман"-оружейник заглядывает в ствол корневой пушки MG 151/20 во время её чистки и обслуживания.


    Images:

  6. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Set Izengrimm! МG 151/20 - это ведь пулемет. Стоит ведь -МG-. Или как? Длина ствола МG 151/20 - ? Я тут нашел общую длину МG 151/20 - 1767 мм.

  7. henkok

    henkok Oberfeldwebel Клуб взаимопомощи

    Рейтинг:
    2
    Відгуків:
    6
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    719
    Адреса:
    Украина
    пулемет калибром 20мм уже не пулемет а автоматическая пушка.Да и пули МG 151/20 не стальные(свинцовые) болванки а полноценные фугасно-осколочные и бронебойные снаряды.


    Images:

    1 людині також подобається це.
  8. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    henkok спасибо за информацию! Почему в немецкой армии присваивали одному виду оружия обозначение МG 151/20, а другому МK 108? А патрон 7,62 БЗТ - там пуля или снаряд?

  9. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Что, серьёзно?:)

    Аббревиатура MG сохранилась потому, что автоматическая 20мм пушка была конструктивным развитием 15,1 mm крупнокалиберного пулемёта MG 151, 1934 года разработки.

    Ко времени выпуска MG 151/20 в 1940-41 гг, такой калибр уже засчитывался, как пушечный, поэтому немецкое название этого девайса было "Maschinenkanone MG 151\20", и иногда заменяли аббревиатуру MG на "МК", но редко.

    1100 mm

    ЗЫ. А чего там находить? - Вбиваете искомое название пушки в Гугл и читаете, читаете, читаете... там достаточно много.

  10. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    До сих пор в разных странах крупнокалиберные пулемёты классифицируют от 9мм до 20 мм(стрелковый), и только лишь калибр свыше 20 мм считается артиллерийским (пушечным).

    Так и в Германии - официально - 30mm MK (101, 103, 108), но пушка 20 мм - ещё MG:)

  11. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    К теме: Maschinengewehr (MG) или Maschinenkanone (MK).


    Images:

  12. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    В описании стоит так:

    MG 151 und MG 151/20 Flugzeug-Maschinengewehr

    Lehrbildreihe Nr. 49, herausgegeben von DIAGRAPHIK BERLIN im Jahre 1940.

    Es handelt sich um Vergrößerungen von 103 Dias, auf welchen das Maschinengewehr verschiedenster Ausführungsarten,
    die Zerlegung, der Zusammenbau und sämtliche Einzelteile in exzellenter Qualität dargestellt sind.
    Die Dias waren im 2. Weltkrieg zu Ausbildungszwecken hergestellt worden.

  13. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    я же всё популярно объяснил:
    ...зачем сто раз об одном и том-же?

    ЗЫ. Чтобы не флудить, добавлю по теме: 20 миллиметров - это, как общепринято считать, минимально необходимый практический калибр для фугасного снаряда.
    Понятное дело, что фугасными пытались делать снаряды и патроны меньших калибров: вот японцы, к примеру, выпускали фугасно-зажигательные патроны даже для пулемётов винтовочного калибра...

    С понятным минимальным эффектом: для пулемёта (и лёгкого и крупнокалиберного) оптимум - это лента, набитая зажигательными и бронебойными патронами вперемешку.
    Но 20 мм, повторюсь, считается минимальным для эффективного применения фугасных снарядов (англ. - HE shells; нем. Minengeschoss), и их разновидностей.


    Вот, поройтесь в хорошем ресурсе по теме:
    http://www.luftarchiv.de/index.htm?/bordgerate/waffen.htm

  14. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

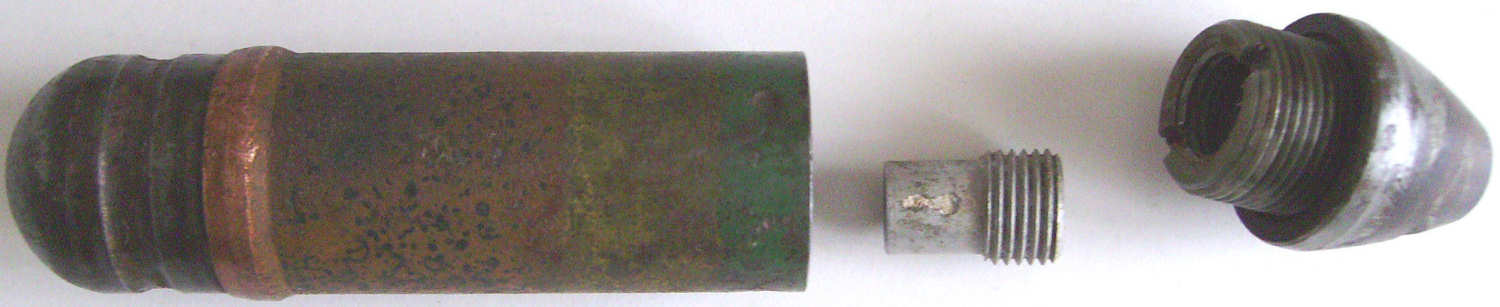

    Вот ещё несколько интересных образчиков, а второе фото заслуживает внимания: это деактивированный стандартный фугас (M), без гильзы целиком, с отвинченым взрывателем. Крупное, хорошее фото.

    Первое фото - обычный зажигательный 20-мм снаряд с взрывателем (зелёная полоса) и ночным трассирующим составом (glimm'spur, тёмно-красная полоса)

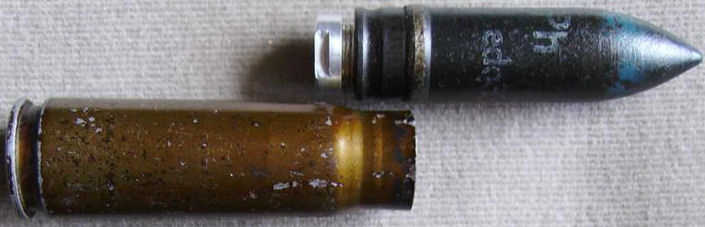

    Третья - фосфорный бронебойно-зажигательный снаряд (panzerbrandgranatpatrone phosphor) без взрывателя.

    Последняя - также фосфорный бронебойно-зажигательный. Без взрывателя. Датируется примерно 1944м годом.

    ЗЫ. Всё это - 20х82 мм, конечно-же.


    Images:

    Minengeschoss deactivated.jpg
    panzerbrandgranatpatrone phosphor.jpg
    panzerbrandgranatpatrone phosphor 2.jpg
    1 людині також подобається це.
  15. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Все понял, спасибо! Т.е в немецкой армии -снарядом- называли боеприпасы, которые обладали определенными свойствами. А оружие классифицировали по калибру. До 30мм - пулеметное оружие, свыше 30мм - пушечное оружие. Таким образом МG 151/20 - пулемет, в котором можно было использовать пушечный боеприпас. Но в 1940 - 1941 году изменили классификацию пушечного оружия и МG 151/20 правильно называть по последней классификации - пушкой.

  16. Grand

    Grand Oberleutnant

    Повідомлення:
    4.175
    Адреса:
    Украина
    Нет, не так. У немцев был пулемет - до 20 мм включительно.
    Кстати, если заглянуть в книгу: Lugs J. Handfeuerwaffen , то в ней автор к пулемётам все еще причисляет оружие калибром 20 мм - «Oerlikon, MG mit System m. c. das 20-mm MG Model 36».
    Также итальянский танковый пулемёт модель 35, калибром 20 мм.
    И Model 151 (MG 151) – тяжёлый авиационный пулемёт калибра 20 мм.
    И 20-мм MG-FF.
    И др.
    А книга вышла в Берлине в 1973 году.

  17. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Я обратил внимание, что 1; 3; 4; фото имеют название - Brandgranatpatronen, т.е. патроны. Второе фото - Мinengeschoss, т.е. снаряд. Я понимаю, что только на второй фотографии показан 20мм снаряд? Или на всех фото снаряды?

  18. henkok

    henkok Oberfeldwebel Клуб взаимопомощи

    Рейтинг:
    2
    Відгуків:
    6
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    719
    Адреса:
    Украина
    на всех фото 20мм снаряды.СНАРЯД это ПУЛЯ то чем ПУЛЯют(стреляют) только большим калибром (от 20 мм) .
    ПАТРОН это ПУЛЯ(снаряд) и ГИЛЬЗА(снаряженная порохом).
    20мм снаряд весьма опасная весчь.Когда то по незнанию я сунул его в костер для де активации(для колекции ММГ).Через минут пять жахнуло,костер разбросало в радиусе метров восьми и подожгло лес, пожар тушил с товарищем добрых минут 40.Думаю попадание такой пули-снаряда в кабину самолета летчику шансов выжить не оставит.

  19. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    "Ну Вы блин даёте"(с)... зачем искать скрытый смысл там, где его нет?:)

    Я ж в третий раз пишу, и уже не только я: с калибра 20 мм начинается пушечный артиллерийский боеприпас. То есть да, - "снаряд", - ибо, как гласит Большая Советская Энциклопедия:
    :D

    Своё орудие MG 151/20 сами немцы обзывали или Maschinenkanone или, ещё чаще - Motorkanone:)


    ***************************************************************
    PS.
    Это почему это granatpatrone переводится, как просто "патрон"?

  20. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Т.е. в 20мм оружие подавались патроны (Brandgranatpatronen, Geschoßpatronen, Panzerbrandgranatpatronen и т.д.). Но сам патрон состоял из гильзы (Patronenhülse) и снаряда (Мinengeschoss и т.д.). Я за это спрашивал. Brandgranatpatrone - зажигательно-осколочный-патрон. Я так все это дело понимаю.

  21. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Ладно, поехали снова, у нас, джедаев, сил немеряно:
    Итак, 20мм немецкая пушка имела старое обозначение MG (пулемёт) 151/20, это верно.

    По немецким документам это оружие проходило по классификации, как Motorkanone и Maschinenkanone, то есть немцы оставили старое производственное обозначение этого оружия но сами перевели его в класс артиллерийских орудий, то есть пушек.

    Эти авиапушки выстреливали различными типами Granatpatronen, Panzerpatronen и Minengeschosse.
    Granatpatrone - это "патрон с начинкой", или "снаряд" (не надо ничего лишнего выдумывать), а
    Minengeschoß - это "фугасный снаряд" специальной германской разработки, тонкостенный, с большим количеством ВВ.
    Panzerpatrone или Panzergranate - это, понятно, бронебойный.
    Ещё был класс Sprenggranate (бризантная граната) - фугасно-осколочных снарядов, но они, по моему, получили широкое развитие только в 30мм авиапушках... где-то так.

    Едем дальше: каждая единица пушечной амуниции состоит из снаряда и гильзы, правильно. И снаряд вполне может быть и Minengeschoß, почему бы и нет... ну не всегда, конечно.

    Отдельного понятия "осколочный", применительно к 20мм снарядам MG 151/20, лично я не встречал: они, кажется, все фугасы логично делали осколочными.

    Также использовались два типа трассирующего состава: L'Spur (Leicht - дневной, яркий) и G'Spur (Glimm - ночной, слабый). Тип трассера маркировался светло-красной (дневной) или тёмно-красной (ночной) полосой.

    Всё это, включая даже устройство взрывателей, я для этой темы уже находил, переводил, и выкладывал, пожалуйста.

    Brandgranatpatrone - это или простой зажигательный снаряд.

  22. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Теперь понял. А я ищу. Просмотрел Schußwaffenanlage. Heft 1: Rumpfbewaffnung Bf 109 G-1 1943, затем Bf 109 G-6/U4 Schußwaffenanlage Bedienugsvorschrift-Wa 1944. Названий - Мaschinenkanone МG 151/20 или Мotorkanone не встретил. Их там просто не может быть!

  23. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    да нет, почему-же, вполне могут быть, только конечно не с такими понятиями ... "мотор-пушка" - это же нарицательное, как система вооружения.

    Я вот не раз встречал такую фразу: ...und MG 151/20 als Motorkanone - "в качестве мотор-пушки".

    Теперь, надеюсь, прояснили окончательно.

  24. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    К целой картине добавлю только одно: я специально для таких тем давненько делал этот торрент, только туда из наших коллег мало кто заглянул. Качайте, и да будет вам счастье. Счастье на русском языке и со всеми типами взрывателей:

    Комплектация боеприпасов артиллерии бывшей германской армии. 1946
    Тут: http://reibert.info/forum/showthread.php?t=138044

  25. Grand

    Grand Oberleutnant

    Повідомлення:
    4.175
    Адреса:
    Украина

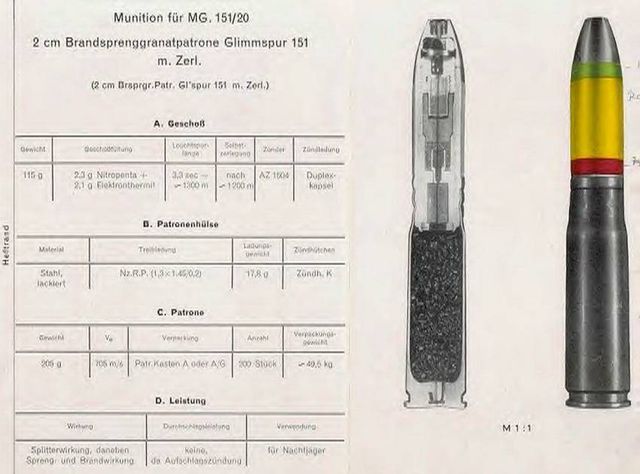

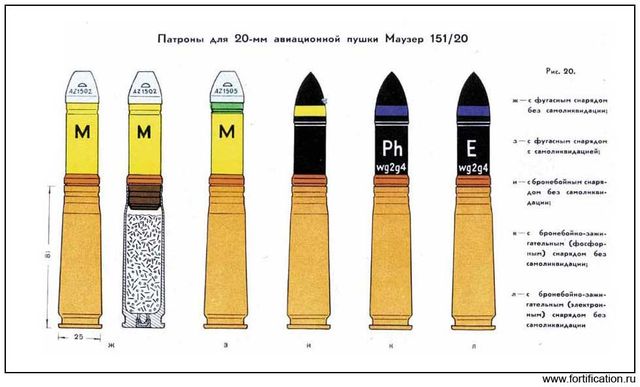

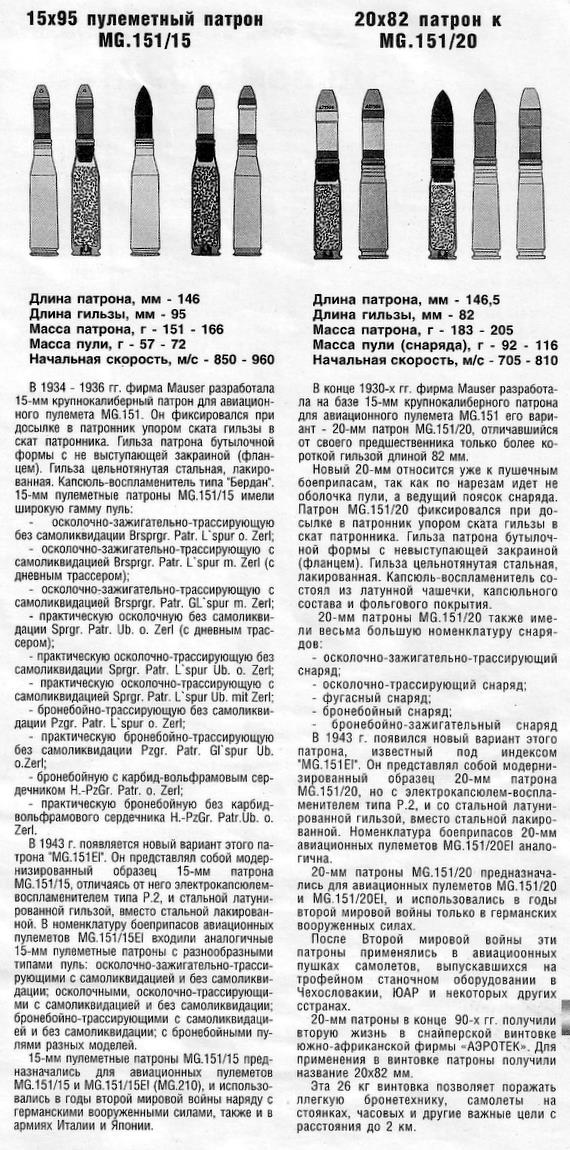

    Вот еще немного по патронам к МГ 151.


    Images:

    1 людині також подобається це.
  26. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland

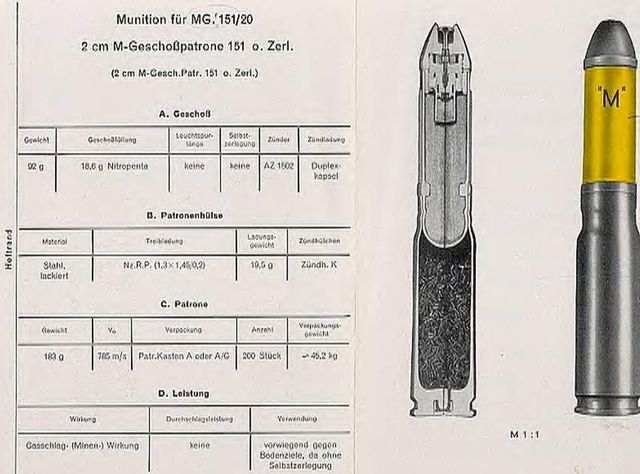

    Дополнение к старой теме. В документе еще не отображено изменение классификации MG на MK. Возможно на уровне таких документов и в последствии не указывались изменения. И пошли печататься Handbücher Е-1, Е-3. А потом Handbücher Е-4, Е-7 как под копирку шлепали.


    Images:
