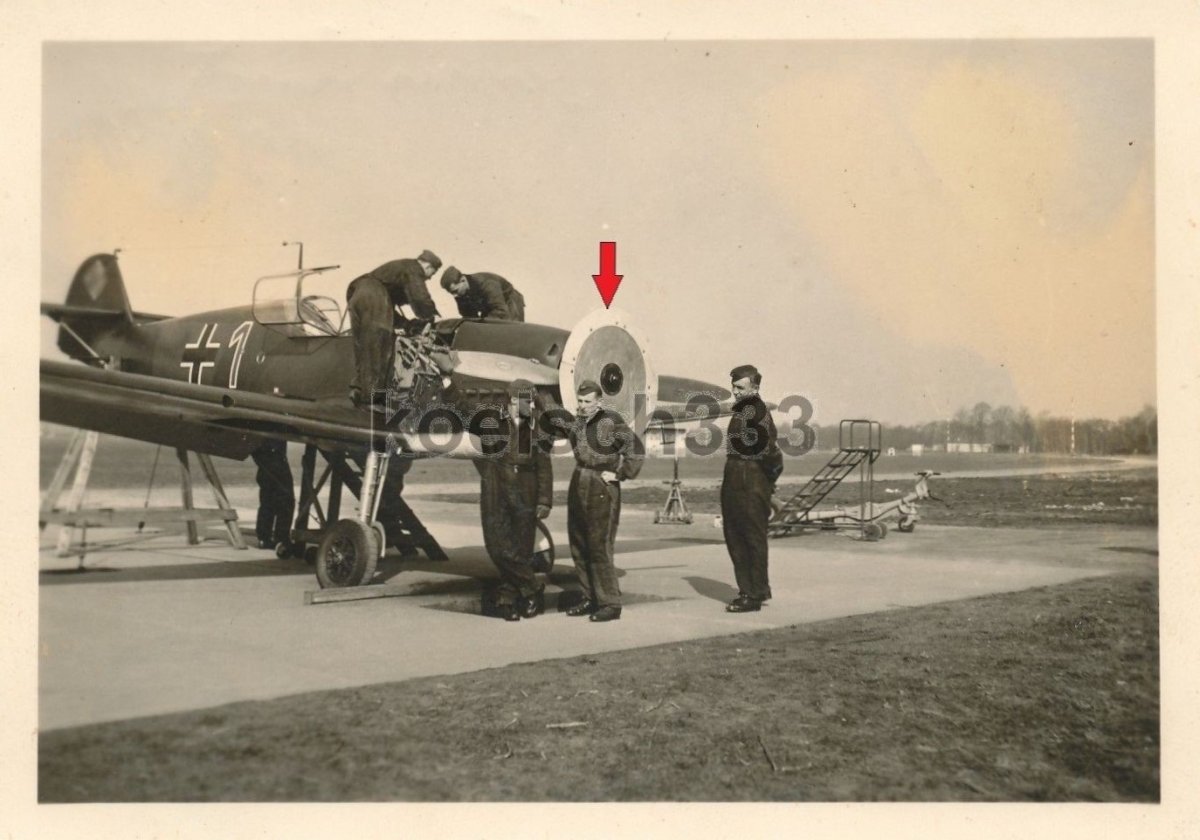

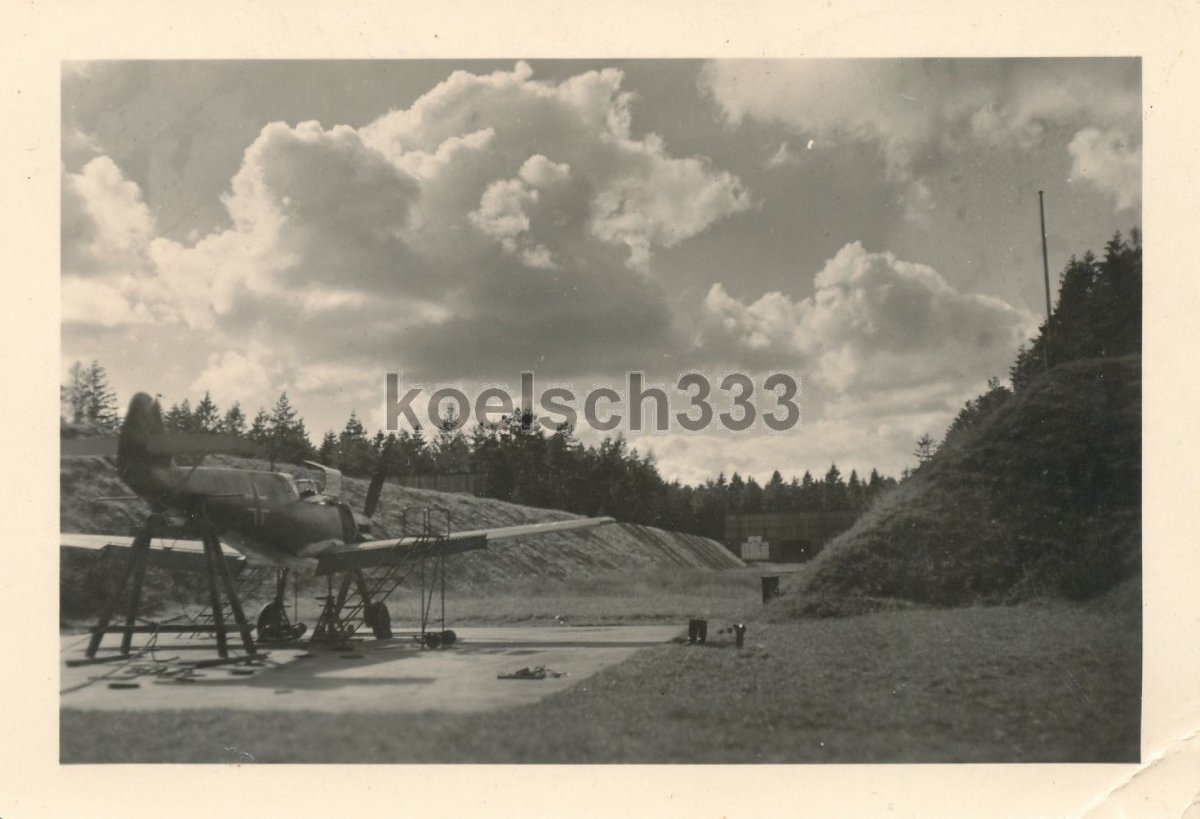

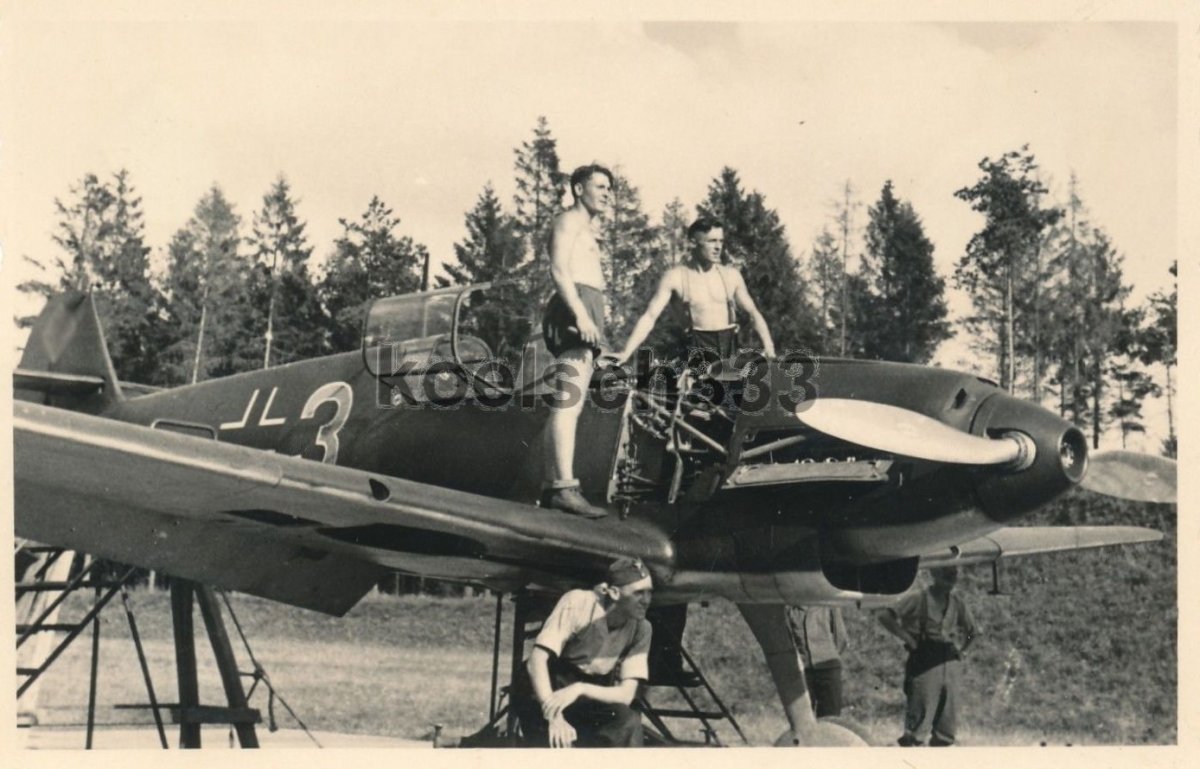

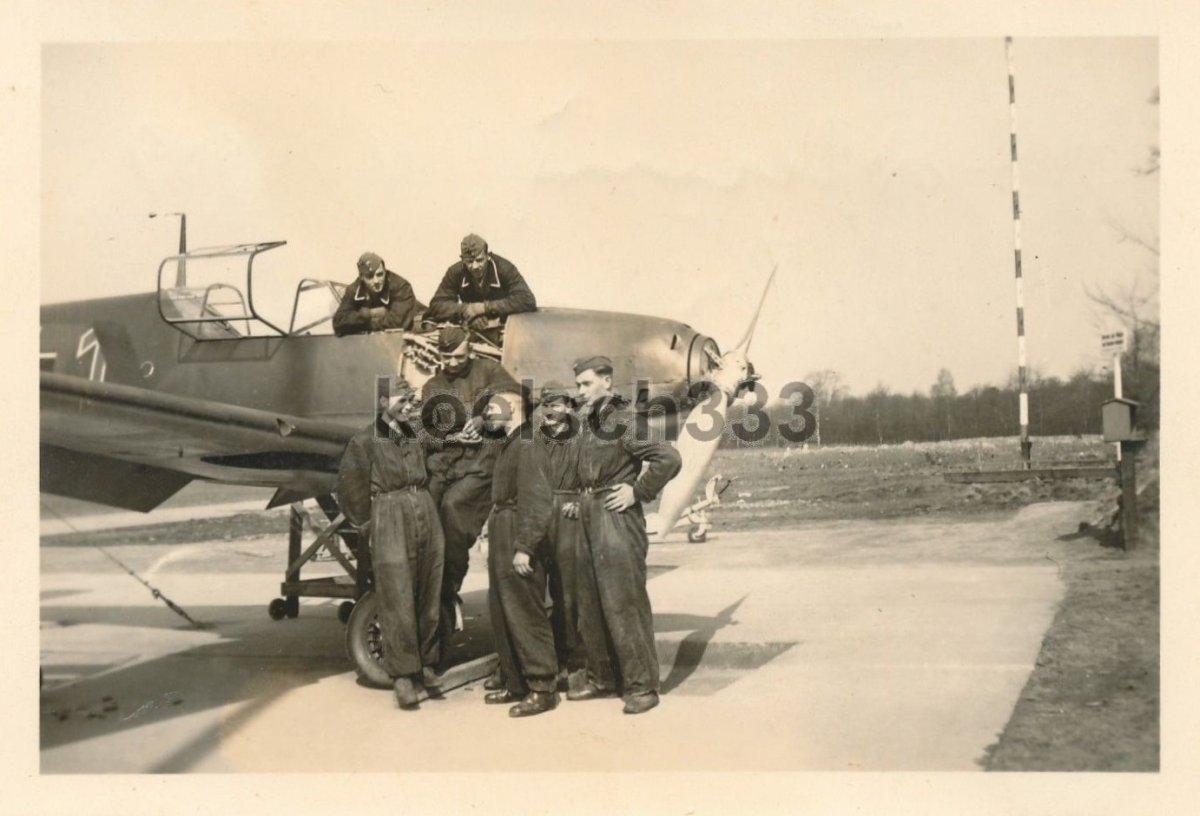

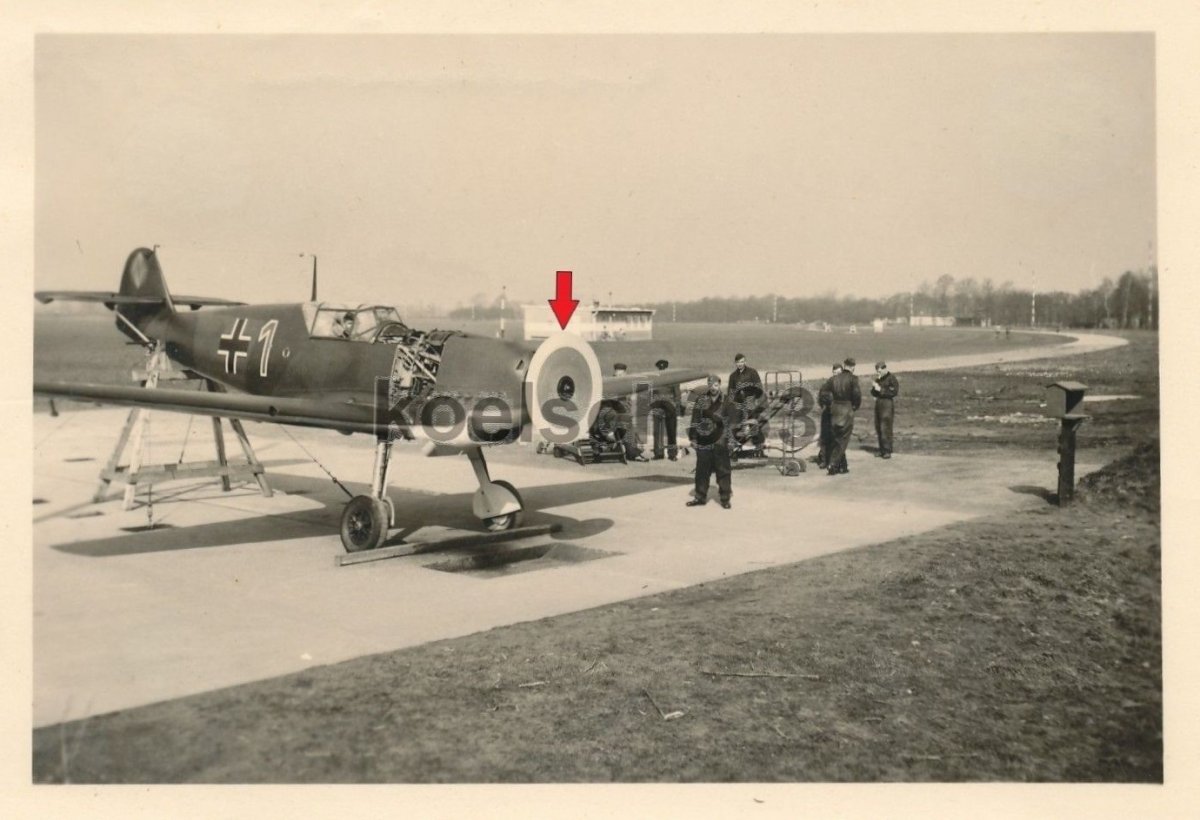

Сам диск был диаметром примерно 117 см. На фото видно, что по наружней окружности диск имеет другой цвет. Это окружность была из фанеры.



Написал неправильно. Если раскрутить стартер и включить его, тогда коленвал конечно провернуть можно было. Запустить мотор без зажигания нельзя. Funktionsschießen проводились на прогретом моторе с раскруткой не ниже 800 об/мин.



Не вопрос, конечно. Описание было не моё, я его перевёл. А так как в нюансах сильно не разбираюсь, то и комментировать чужое не стал



Я вообще хотел за другое спросить. Ты, что такое имел ввиду?:

"PS Нужно добавить, что у синхронного оружия вес залпа естественно был меньше.
На примере MG 151\20: у синхронной вес минутного залпа 79 кг, а у крыльевой и моторной уже 91 кг."

Беседа была как-бы за Bf 109.



Я уже не про 109й продолжал, и подытожил по весу залпа MG 151.
В эту тему можно добавить, что у синхронной MG скорострельность 11,7 выстр\сек, у обычной - 13,3 выстр\сек. У несинхронной MG-FF всего 8 выстр\сек.

Обычно синхронизация уменьшала базовую скорострельность примерно на 10% - стандартная цифра для германских электропрерывателей. А вот некоторые другие, менее совершенные механико-гидравлические прерыватели могли отбирать от 20 и до 40 процентов скорострельности.

[Инфа по Приложению к бюллетеню ЦАГИ «Техническая информация», сборник №3 и компиляция "Flying Guns World War II" by Anthony G. Williams]



Ju88

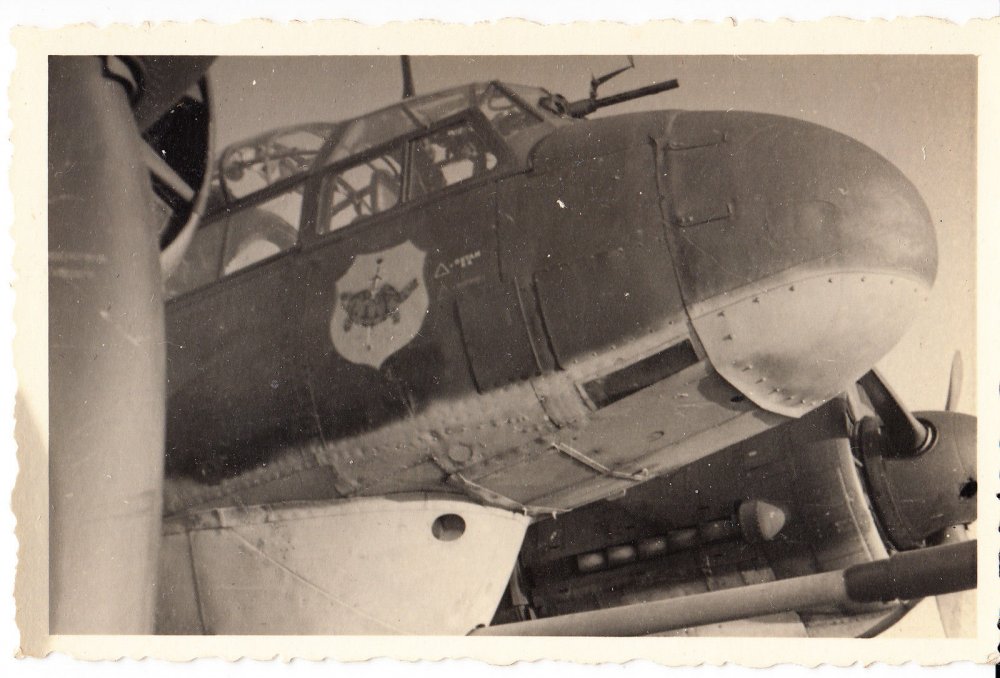

Ju88P-1 mit BK 7,5



Не придумал где спросить, так что сделаю это здесь
У гансов были самолёты у которых гильзы не выбрасывались за борт, а собирались в гильзосборниках, естественно от ВПУ, а не от оборонительного вооружения?



Здесь и надо
ЕМНИП, все мотор-пушки на Bf109, например, не выбрасывали гильзы за борт. Носовая МК108 начала выбрасывать гильзы только на модификации "К".



Добрый день!
Вопрос относительно отличий кожухов ствола mg-81.

Встречаются 2 варианта кожухов. Отличаются "рисунком" сетки отверстий (см. картинку)
Чем объясняется это разнообразие?
(разные модификации пулемёта? разные прицелы или др. аксессуары? разные производители? или?)



Ребята, никому не попадались фото Waffenbehälter 20 (WB FF), или его чертежи, схемы?..
А то по другим контейнерам, типа WB 81Z, информацию можно найти в сети, а вот по вышеупомянутому – сколько ни пытался, так нигде его и не увидел…



=Wehrmacht=, а действительно ли был такой?
Что вообще о нём известно?



Вот это и я хотел бы узнать…
Читал в различных источниках, что вроде бы был… Якобы даже под крылья 123-х «Хеншелей» подвешивался, к примеру…
Но вот только нигде не могу найти этому документальное подтверждение…

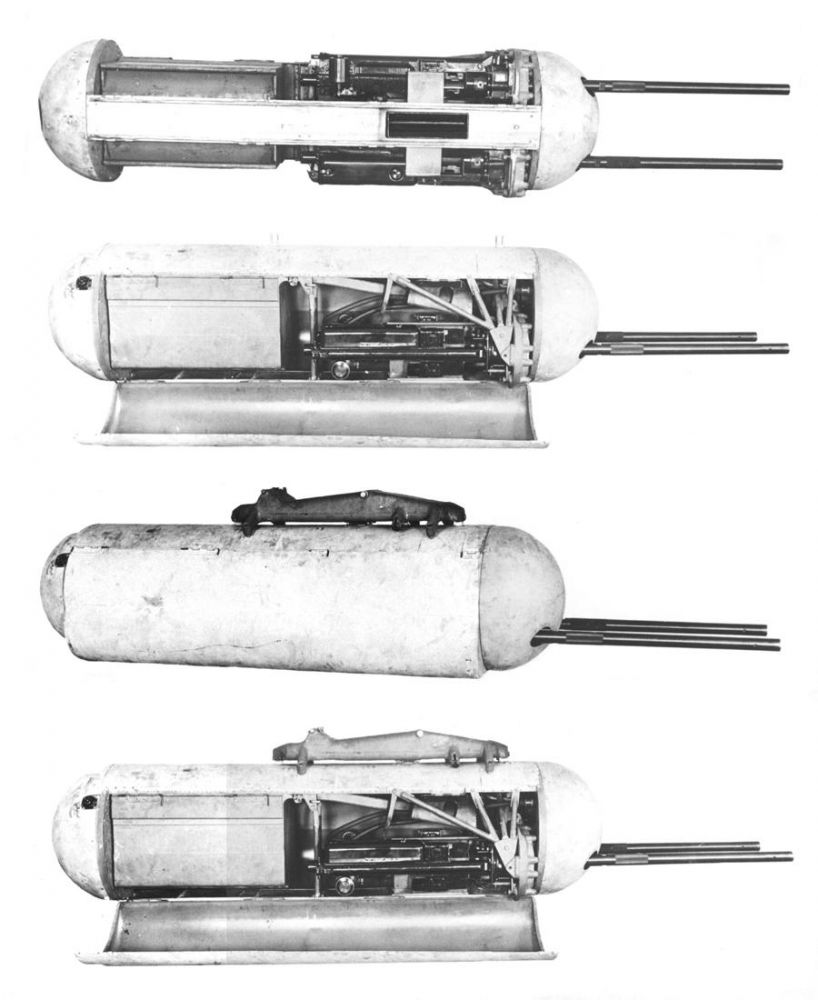

Контейнеры WB81A (горизонтальны), WB81B (наклонены на 15 градусов вниз) и WB20 применялись на Ju-87D-1,-3, но наверное не очень активно, что по их "душу" так скуп интернет, либо просто мало пишут...
Нашёл только одну фотографию WB20 (по-идее с 2-мя 20-мм MG-FF) - №1

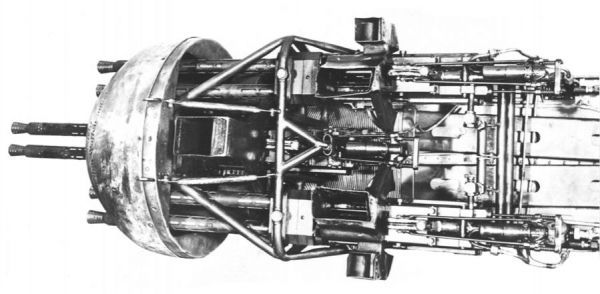

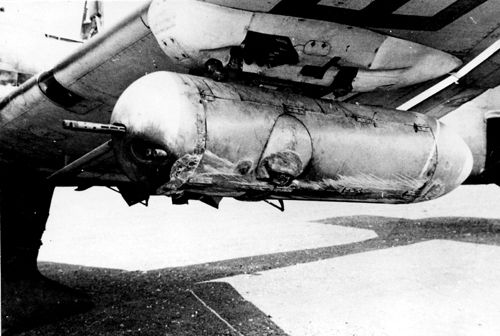

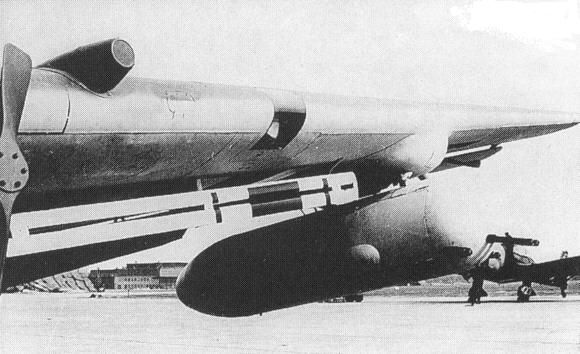

А также до кучи WB81A (№2, №3) и WB81B (№4):



Знатоки!
Пролог. Прошерстил всю тему и тему о Bf.109G (да и по интернету полазил изрядно) и не смог найти ответ на вопрос, касающийся моторных 30-мм МК-103 на Bf.109G (ну на крайний случай на Bf.109K). На популярных ресурсах постоянно упоминается заводской доработочный комплект U6, предусматривающий в Bf.109G6 и G14 (наверное и в G10) моторную МК103, но вот применялся ли этот U6 на практике - неизвестно, фотографий/чертежей не нашёл, статистику выпуска выпуска U6 (заводские же модификации!) тоже не видел. Вместо этого отрывисто встречал в интернете информацию, что МК103 из-за своей длины не могла заменить в развале двигателя МК108, мол казённик в кабину пилота уходил.
Вопрос. Есть ли у кого информация - поделитесь о реальных моделях Bf.109G-6,-14/U6 ?
Фотографии/чертежи/схемы посмотреть бы, или бесповоротное документальное опровержение реальной установки МК103 в качестве мотор-пушки Bf.109.



Если есть возможность найдите журнал waffen revue Nr.6. Sept.1972



Это mg151.



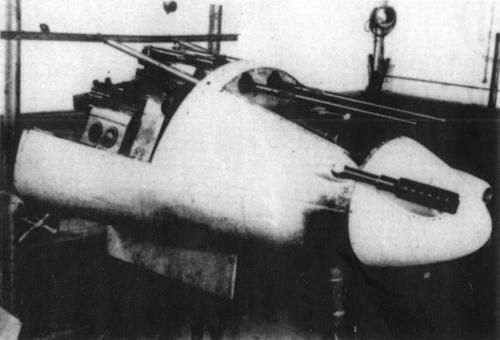

Messerschmitt Bf109 Flugzeug MG Synchronisierung



Почему MG FF называют пушкой? Ведь MG - Maschinengewehr - пулемёт.



По величине калибра.
Maschinengewehr если дословно, то это "автоматическое оружие"



Так для пушек есть MK - Maschinenkanone.

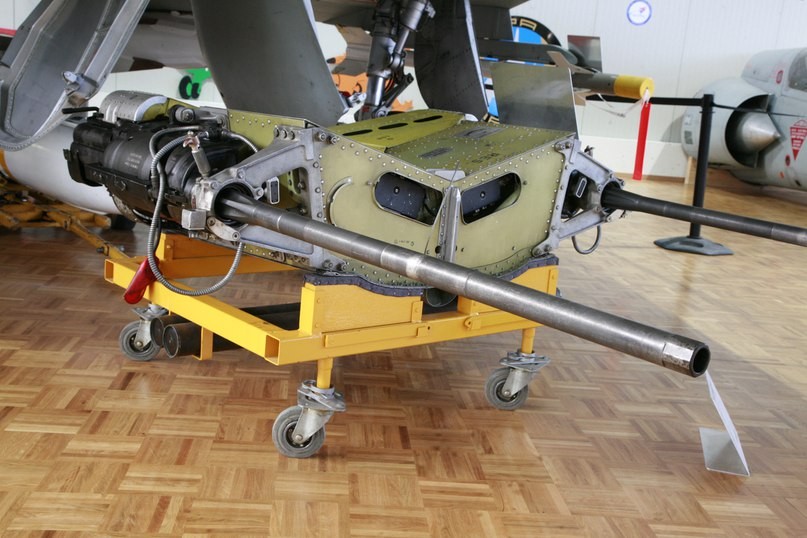

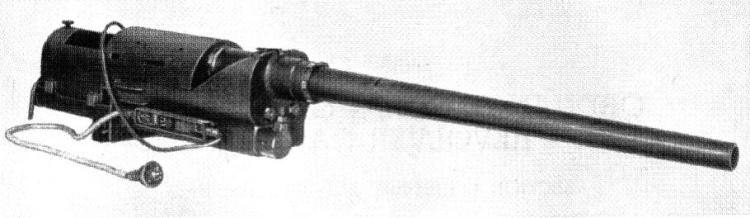

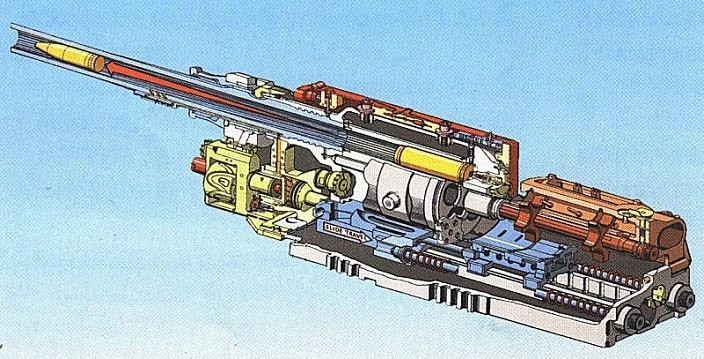

MG 213

20/30-мм авиационная револьверная пушка, разработанная для ВВС Германии во время Второй Мировой войны. Она не была принята на вооружение, хотя приоритет в работах по доводке MG 213 был очень высок. В планах министерства авиации RLM была поставка 100 серийных образцов обоих калибров до июня 1945 года. По понятным причинам этого не случилось. Всего до мая 1945 года Маузер успела произвести лишь десять прототипов, некоторые из которых не были завершены, потратив на проект 14 миллионов рейхсмарок.

По данным британских источников, RLM планировало использование 20-мм пушки MG 213C для решения двух задач: в качестве оборонительное вооружения бомбардировщиков, и для работы по наземным целям. Напротив 30-мм пушка с меньшей начальной скоростью снаряда планировалось для замены пушки MK 108 в качестве вооружения перспективных истребителей для борьбы с бомбардировщиками.

История создания, пожалуй, самой прогрессивной авиапушки 2-й Мировой войны MG 213, началась в далеком 1938 году, когда на небольшой немецкой фирме "Кrieghoff waffenfabrik" в Зуле, занимавшейся до этого элитным охотничьем оружием, была разработана оригинальная конструкция затвора. Схема которого позволила значительно сократить продольный ход подвижных частей оружия и, соответственно, уменьшить его габариты.

Эта конструкция затвора легла в основу нескольких образцов оружия, разработанного на фирме. Базовой конструкцией стала 20-мм авиапушка, которую глава фирмы, Генрих Кригхофф в виде саморекламы назвал "пушкой миллион точек" - "Maschinengewehr eine Million Punkte", то есть обладавшую скорострельностью в 1000 выстр/мин при начальной скорости 1000 м/с. Естественно, на момент 1938 года такие революционные характеристики не могли остаться незамеченными со стороны Министерства авиации Рейха и Кригхофф получил контракт на дальнейшую разработку системы.

Итогом работ Кригхоффа стали несколько экспериментальных образцов 20-мм пушки MG 301. Однако, Кригхоффу, видимо, так и не удалось достичь задекларированных характеристик "пушки в миллион точек". Немецкие данные по испытаниям орудия не сохранились, а вот американцы, захватившие после войны несколько уцелевших опытных образцов пушки MG 301 испытали их и получили данные значительно скромнее - темп стрельбы всего 600-700 выстр/мин и начальная скорость снаряда около 870 м/с. Вялотекущие попытки довести пушку продолжались до конца 1941 года, когда, потерявший терпение начальник боевого снабжения Люфтваффе генерал-полковник Эрнст Удет, подозревая, что Кригхофф не имея ни должного опыта, ни производственных возможностей, не сможет реализовать проект, распорядился передать всю работу на фирму Маузер. Опала и последующее самоубийство Удета в ноябре 1941 года позволило Кригхоффу несколько оттянуть указание, но преемник Удета генерал Эрхард Мильх в начале 1942 года уже в приказном порядке подтвердил решение своего предшественника. Проект MG 301 был закрыт, а вся документация с экспериментальными образцами орудия была передана более опытным конкурентам.

Забегая вперед, следует отметить, что американцы, получившие трофейные образцы немецкого орудия после войны, нашли в нем именно американские корни, сравнив ее с револьверной системой Де Брейма 1861 года, имеющий один классический ствол и вращающийся барабан, куда патроны загружались вручную. Затем американец Кларк усовершенствовал систему в 1905 году, использовав газоотводный принцип для перезарядки барабана.

Однако, реалии были более прозаичные. Один из разработчиков, Антон Полицер, изучая трофейный советский пулемет ШКАС, обратил внимание на замысловатый механизм подачи патронов в нем, собственно, и позволявший достичь столь высокого темпа стрельбы - 1800 выстр./мин.
Именно конструкция винтовой поэтапной подачи патронов старого советского пулемета легла в основу новой немецкой конструкции. По сравнению с советской конструкцией Полицеру удалось значительно усовершенствовать и упростить систему, вместо сложной винтообразной траектории движения патрона в ШКАСе.

Первый прототип пушки был изготовлен в начале 1944 года. Поскольку конструкция была полностью переработана и уже мало напоминала исходный образец, система получила обозначение MG 216, но позднее, с разработкой 30-мм версии, была изменена на MG 213С, что было связано, вероятно, с желанием показать, что версия является не новой разработкой, а модификацией предыдущих проектов.

В конце 1944 года был разработан более мощный, 30-мм вариант пушки MG 213С. Масса системы была полностью сохранена. Но 30-мм версия стала почти на 300 мм короче. Замене подверглись лишь ствол, укороченный на 100 мм, барабан и зубчатки поворота патронов перед подачей в камору барабана. Правда, чтобы обеспечить унификацию системы пришлось пожертвовать баллистикой. Поэтому вместо исключительно мощного патрона в 20-мм версии - 20х135, обеспечивающего высокую начальную скорость √ до 1050 м/с 112-граммового снаряда, был применен относительно слабый патрон 30 х 85B, 330-граммовый снаряд которого покидал ствол с начальной скоростью лишь 530 м/с, уступая в этом плане даже старому доброму "отбойному молотку" МК 108. Правда, темп стрельбы был убийственный √ в 30 мм версии он достигал 1200 выстр\мин., а 20-мм стреляла и того быстрее, выдавая до 1400 снарядов в минуту. С другой стороны, темпа стрельбы MK-108 и так хватало, а единственный минус - баллистика, остался без изменения.

30-мм версия пушки неофициально обозначалась МК 213С/30 или просто МК 213 (от Maschinenkanone √ автоматическая пушка), в то время как 20-мм, формально числившаяся пулеметом согласно немецким стандартом военного времени, - MG 213C/20 или MG 213C (от Maschinengewehr - пулемет). Впрочем, оба наименования не были официально приняты, ввиду того, что система не успела на вооружение Люфтваффе до конца войны.

Схема MG 213 была взята за основу послевоенных разработок ряда авиапушек союзников.
Успех послевоенного развития MK 213 в разработках других стран объясняется, в значительной степени, прямым участием в этих разработках немецких инженеров-конструкторов компании Mauser.

Орудия сходной системы используются до сих пор...

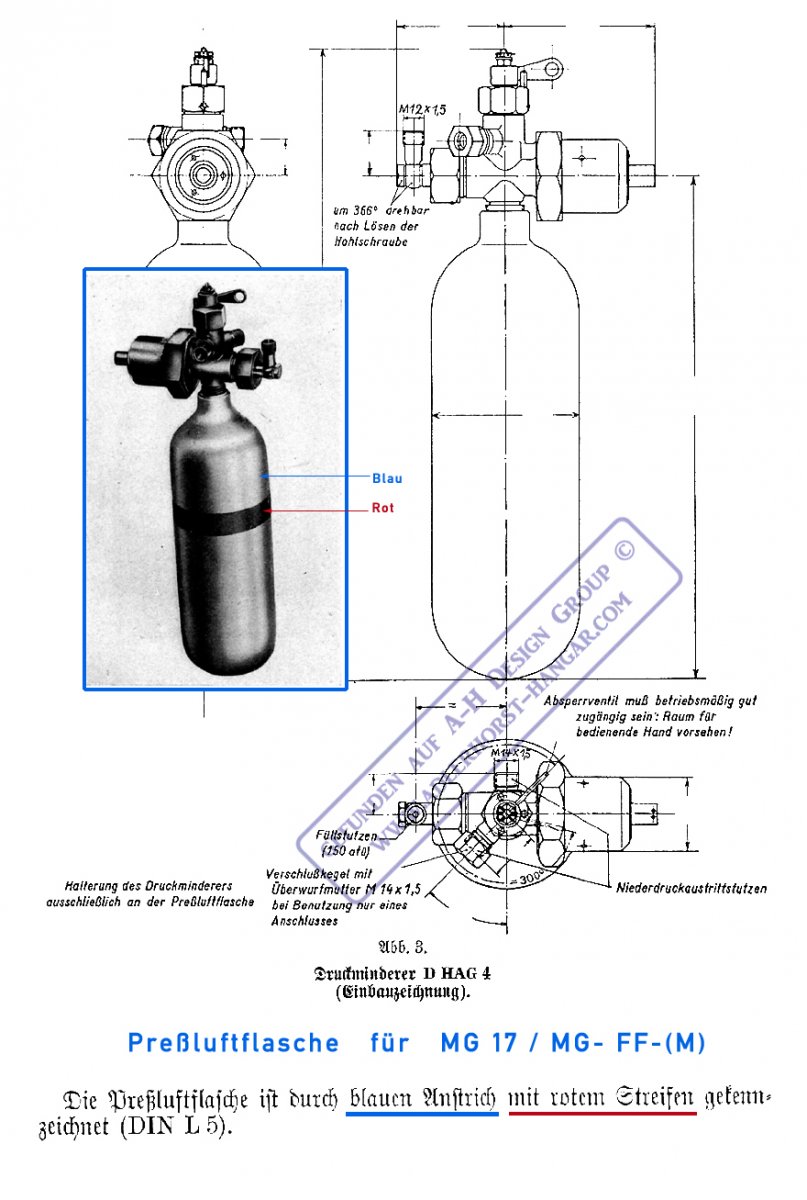

Pressluftflasche (150atü) mit D HAG 2,4,5 были предназначены для MG 17, MG-FF-(M), MK 108 etc. и служили для перезарядки оружия.
Выкрашивались они в -голубой цвет с красной полосой-, а не в красный цвет и чорной полосой, как это утверждают не которые эксШперtэн
с никами "скандинавских богов-из фонтанчигоф" из знакомой не которым скалы-шкаляроф...)))



einen liebevoller Gruß von'ne M-Geschoß an маскалям...
выставлю, как инфо...но прошу бОльно не пинать за покрасневший шрифт вверху...знамо читают ватники аттеля.
