Sd.Kfz.173 "Jagdpanther"

Тема у розділі 'Бронетехніка', створена користувачем ZloveGro, 24 бер 2008.

  1. Panzerknacker

    Panzerknacker Stabsfeldwebel

    Повідомлення:
    2.323
    Адреса:
    Россия, Белгород
    1."Befehls" из состава schwere panzerjager abteilung 559.
    Уничтожен у канала Альберт в Бельгии/13 сент.1944г.

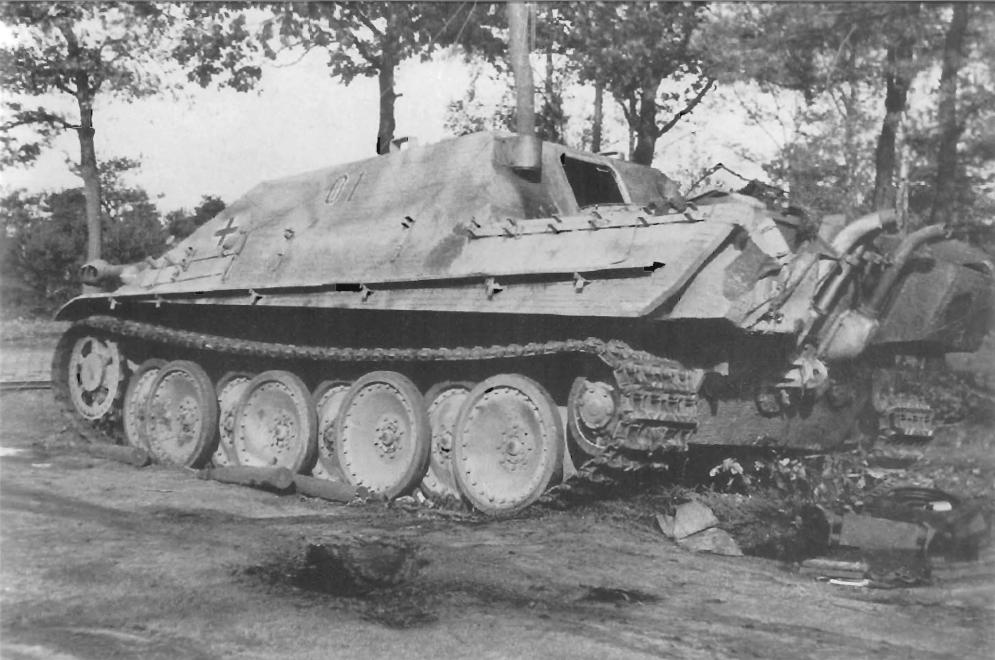

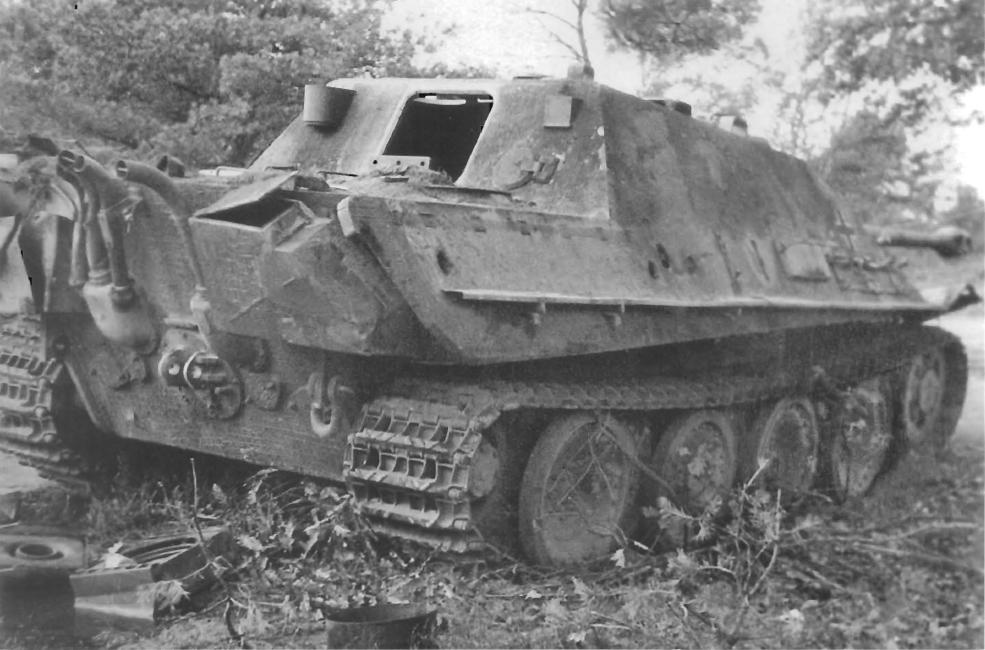

    2,3."Befehls" из того же подразделения и тоже в Бельгии/Ранний/№01.
    4,5.№I в циммерите,окрашен в RAL7028 и RAL6003.


    Images:

    B 1.JPG
    B 01 1.JPG
    B 01 2.JPG
    B I 1.JPG
    B I 2.JPG
    1 людині також подобається це.
  2. Цікаві лоти

    1. 38900 грн.
    2. З болота.Шукав що і де можна було фіксувати цим фіксатором, але нажаль без результату.
      650 грн.
    3. Трак немецкого танка Пантера Состояние коллекционное ! Идеальное! Наложкой не отправляю. Пересыл на...
      12000 грн.
    4. З болота.Шукав що і де можна було фіксувати цим фіксатором, але нажаль без результату.
      1000 грн.
    5. Не чищен, есть клеймо.
      100 грн.
  3. Panzerknacker

    Panzerknacker Stabsfeldwebel

    Повідомлення:
    2.323
    Адреса:
    Россия, Белгород

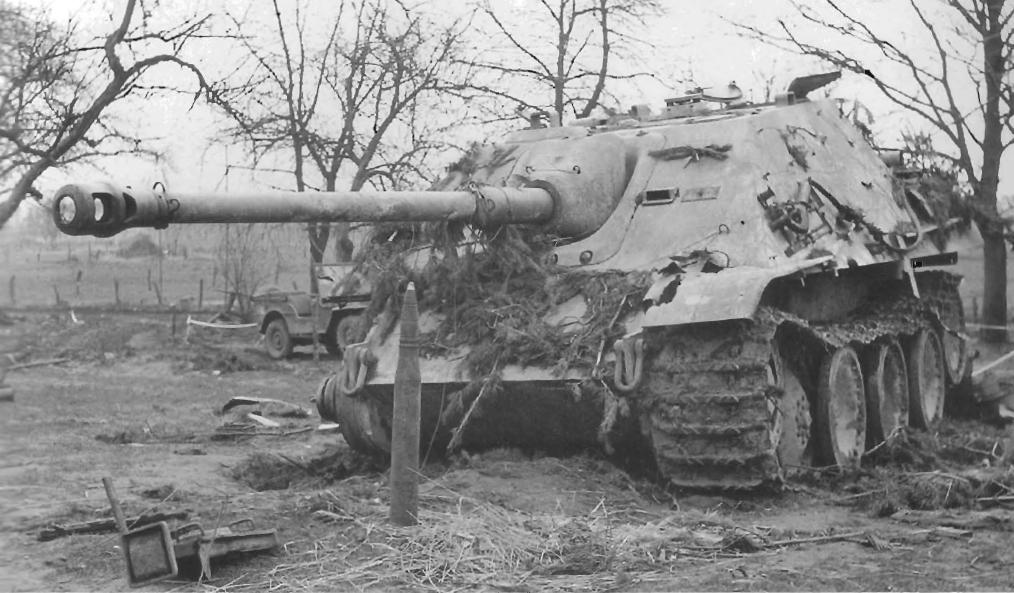

    1.Scwere panzerjager abteilung 654/Германия/15 марта 1945г.
    2,3.№212 из Scwere panzerjager abteilung 655/Захвачен канадцами 15 марта 1945г. в Германии.
    4.Ещё одно фото №01.
    5.Выпуск 1945г.


    Images:

    B 01 3.JPG
    1 людині також подобається це.
  4. Panzerknacker

    Panzerknacker Stabsfeldwebel

    Повідомлення:
    2.323
    Адреса:
    Россия, Белгород

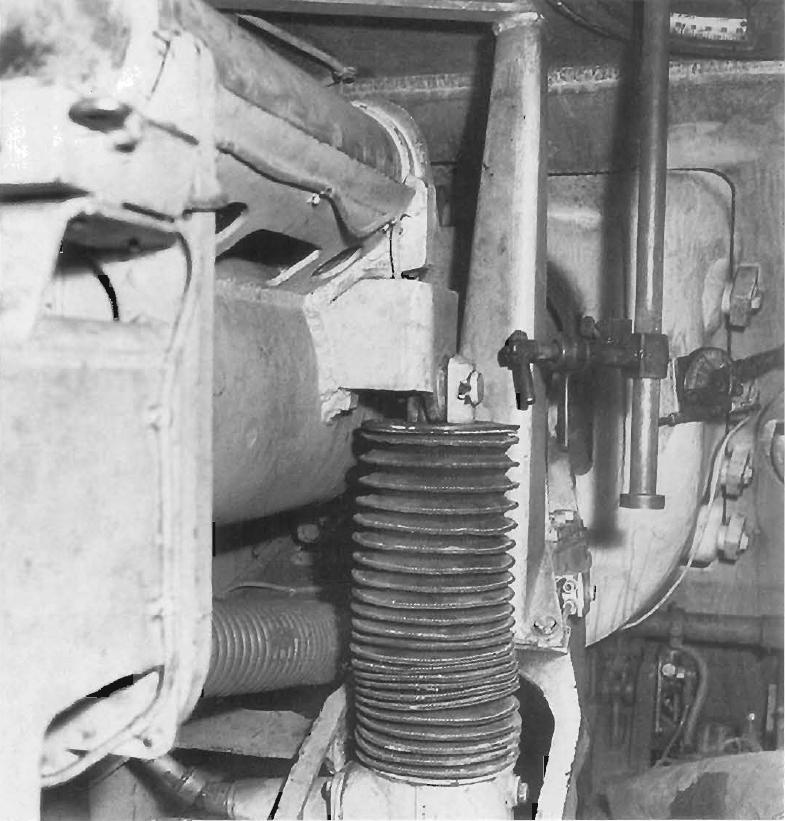

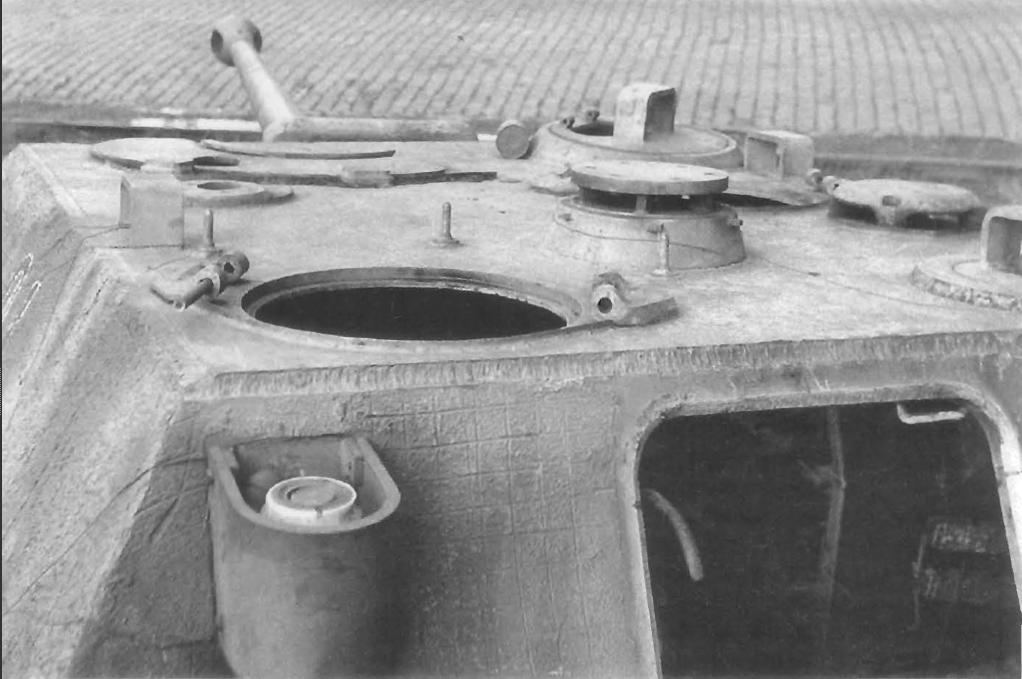

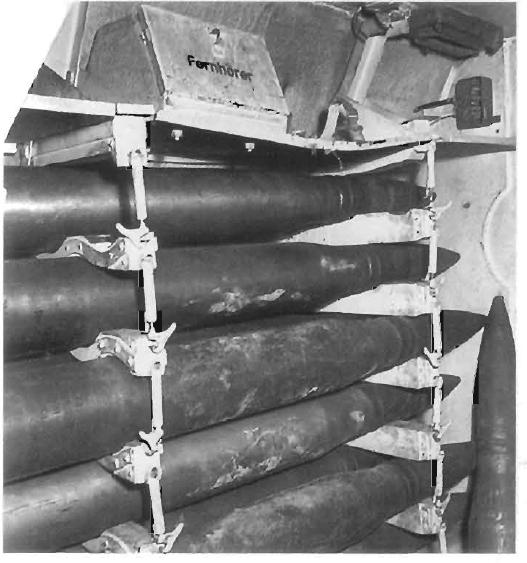

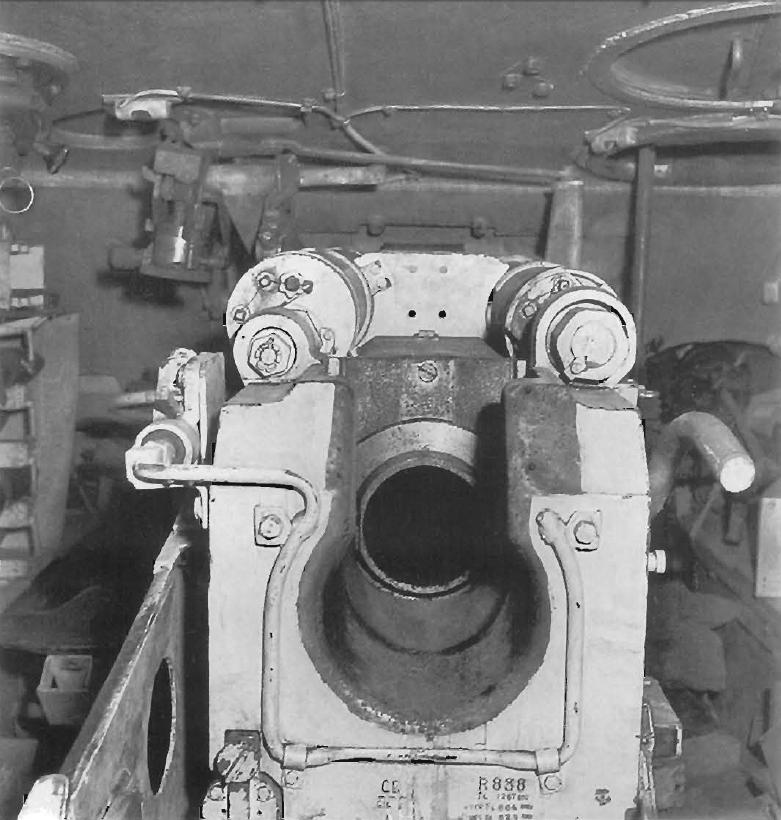

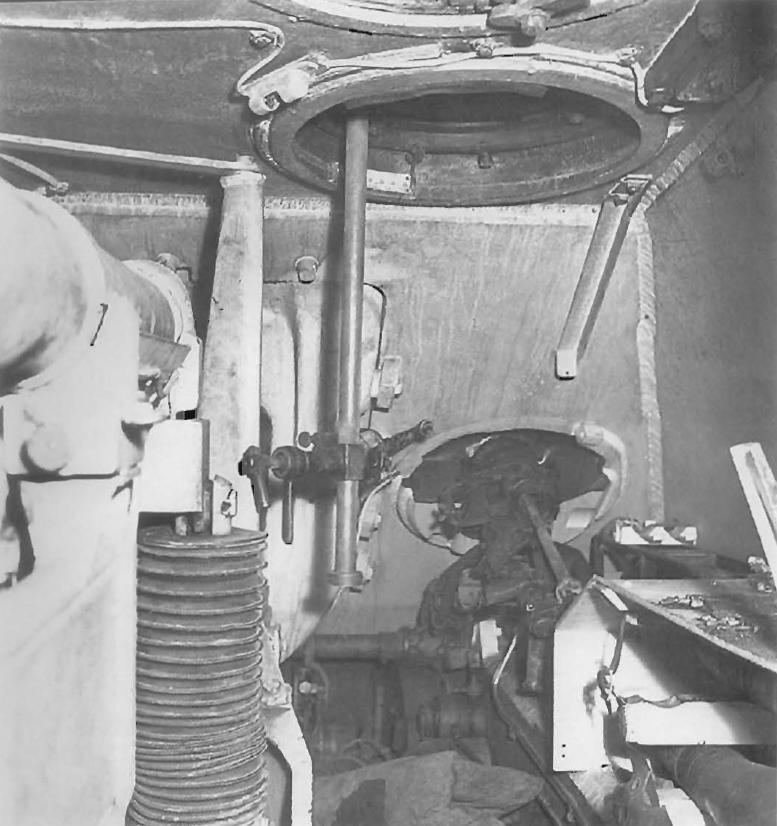

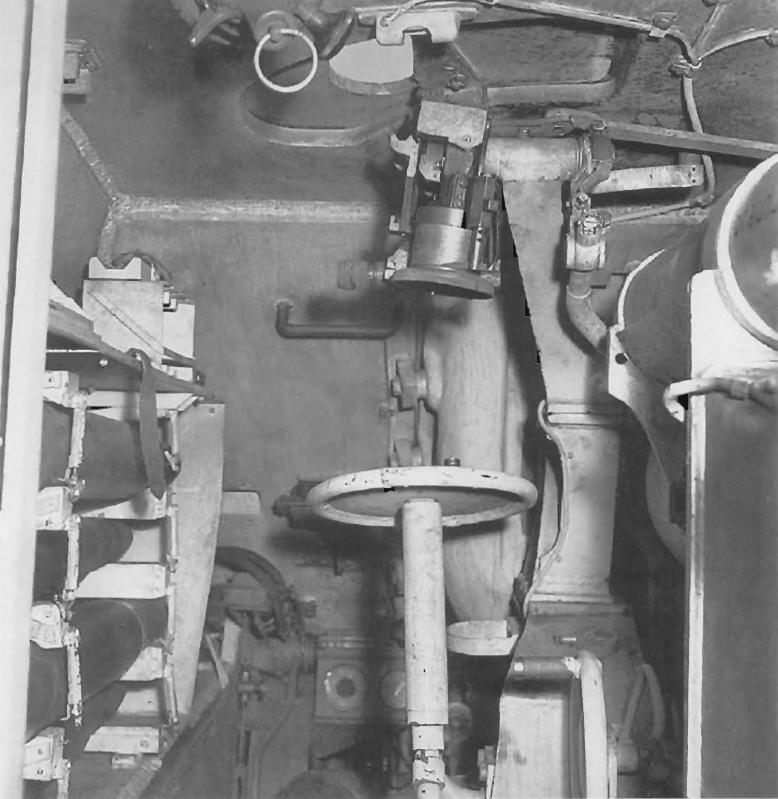

    Нутро...


    Images:

    с1 (1).JPG
    с1 (2).JPG
    с1 (3).JPG
    с1 (4).JPG
    2 користувачам це сподобалось.
  5. Judoc

    Judoc Stabsgefreiter

    Повідомлення:
    1.635
    Адреса:
    Киев, Украина

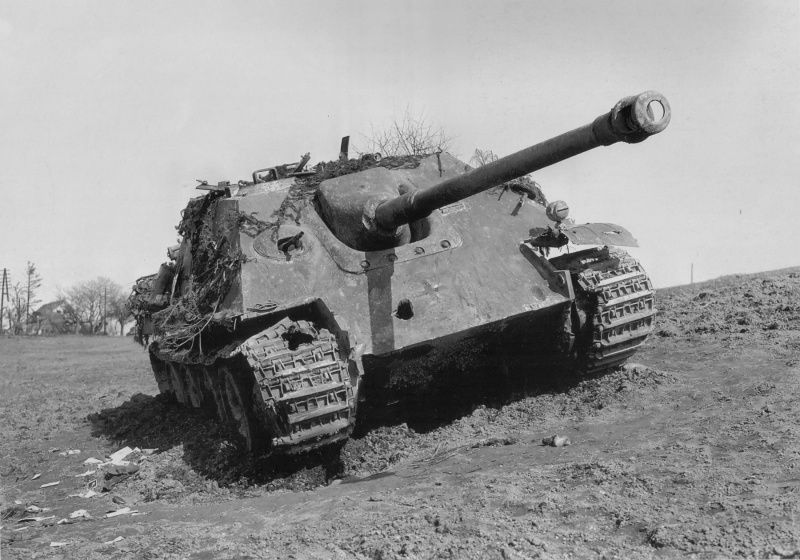

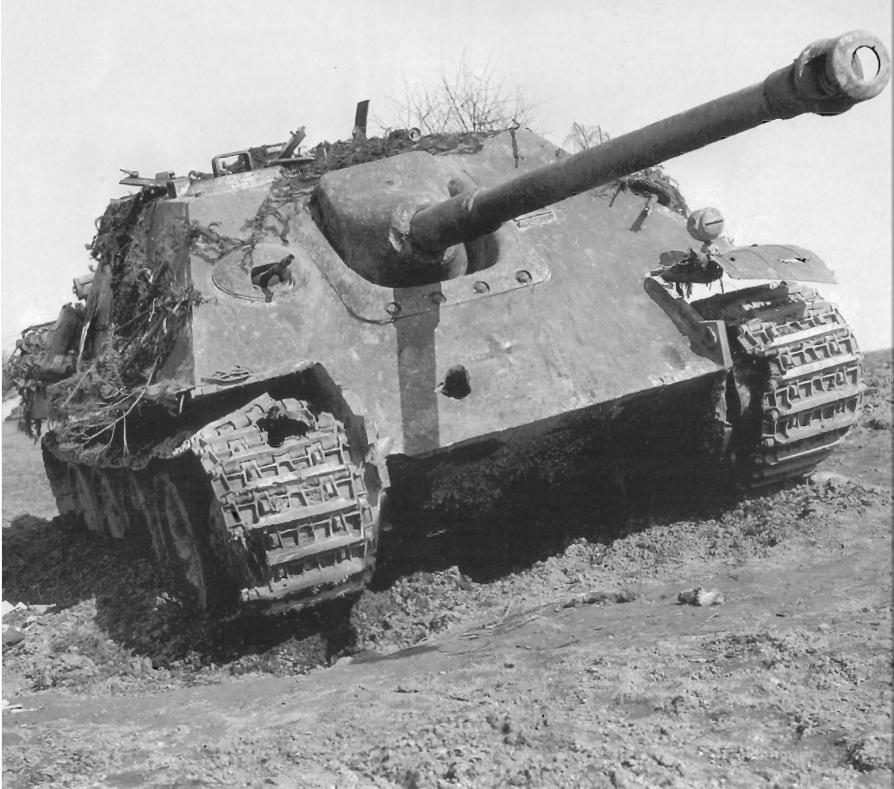

    1.654 истребительнотанковый батальон. 13 марта 1945. это одна из трех подбитых ягдпантер, что входили в боевую группу Paffrath (изначально группа Blasius, но гауптман Бласиус был ранен 12-ого и командование взял на себя оберлейтинант Пафрат) - ее составляли 1ая и 4ая роты, 13ого числа осталось 10 машин. эта ягдпантера входила в число 4-ех, которые шли по правому флангу от дороги Kaimig-Ginsterhahn. именно из Каймига на юг и шла атака. но атака повторяла сценарий 12-ого числа и не могла не быть остановлена пто и пт-сау. что за пто были у американцев - не знаю, зато м36 у них были точно.
    это нутро именно ягды 212 из предыдущего поста. захвачен и отфоткан канадцами со всех сторон. только вот часть определить невозможно. 654 или панцер-леер. у обоих соединений были такие машины и оба соединения действовали в этой зоне 15 марта. номера 212 на фотках тоже нету, так, что это тоже не правильно.

    2 користувачам це сподобалось.
  6. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    Думаю пробоина в лбе Ягда од подкалиберного английской 17 фунтовки типа APDS мож ошибаюсь но диамерт подходит вроде фотки все интересные особенно Panzerknacker спасибо огромное :)

  7. Panzerknacker

    Panzerknacker Stabsfeldwebel

    Повідомлення:
    2.323
    Адреса:
    Россия, Белгород

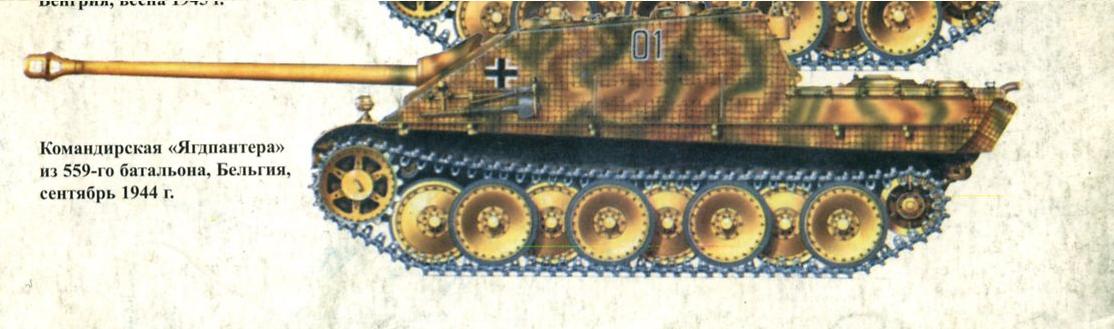

    Вот кстати и боковичок по №01 из 559-го.
    По-поводу 17-фунтов верно.:)


    Images:

  8. Panzerknacker

    Panzerknacker Stabsfeldwebel

    Повідомлення:
    2.323
    Адреса:
    Россия, Белгород
    Юр,по-моему эти же машины!?

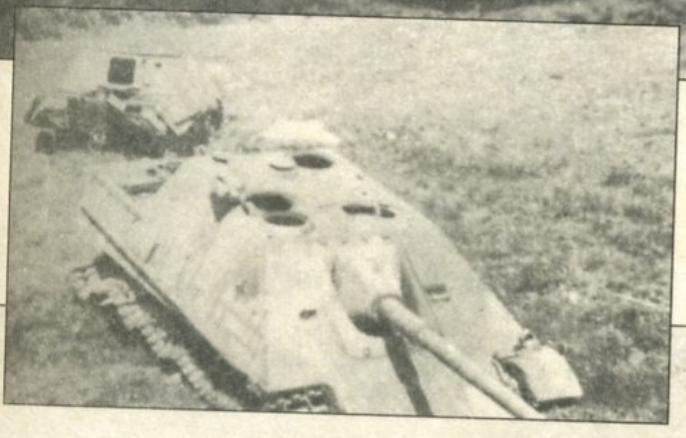

    1944г./Бельгия/560-батальон.


    Images:

  9. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    Рад что угадал потому что 17 фунтовка одна из немногих из союзников могла брать в лоб Ягда и пантеру и то раз на раз не приходится. НУ да ладно а на фоте Ягда ранний. А вот поздних командирских я не видел ну было пару раз модели и то модели это не то что если фронтовое фото. Есть что нибудь подобное там 2 антенны одна звездачатая 1.4 метра сами знаете че объяснять :smile_8:

  10. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    Думаю позже ярмо при заукопфе более позднее массивное с болтами ствол из двух частей

  11. Judoc

    Judoc Stabsgefreiter

    Повідомлення:
    1.635
    Адреса:
    Киев, Украина
    по фото диаметр отверстия 80-90мм. 17фунтовка имела 3 дюйма - 76,2мм. а подкалиберный снаряд на то и подкалиберный, чтоб его диаметр был под калибром - менее оного. значит 17 фунтовка отпадает. к тому же подбита она была в секторе действия американцев. какая у них арта была - повторюсь - не знаю. поэтому я их на счет джексона записываю.
    по поводу 17фунтов... в курилке я где-то рассказывал принцип действия подкалиберных снарядов - надо будет повторить - найдем. а пока просто по данным. 17 фунтовки с подкалиберным, действительно, получше джексона будут. с 1000 ярдов (915м) пробивают 231мм лист брони с поверхностно упрочненной стали под углом 30гр. но у ягдпантеры нашей 55 градусов наклона брони - а значит и снаряд попадает под этими самыми 55-тью градусами. а значит повышается вероятность рикошета, или уменьшается бронепробиваемость. но у ягдпантеры 85 мм верхний лоб... 90мм джексона же берут 122мм с того же растояния. но опять же 55гр и 85мм у ягдпантеры.

    а теперь заключительное: атака 13ого числа повторяла сценарий атаки 12ого числа. амеры были готовы. а расстояние между последним краем одного села и первым краем второго - около 600-сот метров. так что ягдистам по-любому крышка. из чего б там не стреляли. ((((((((((((((
    неа. это точно Арденны. навскидку не помню часть.
    подбить можно что-угодно и из чего-угодно. а про 17фунтовку я уж рассказал) пушка хороша, но 76,2 британских милиметра были хороши именно благодаря подкалиберным выстрелам)
    +1

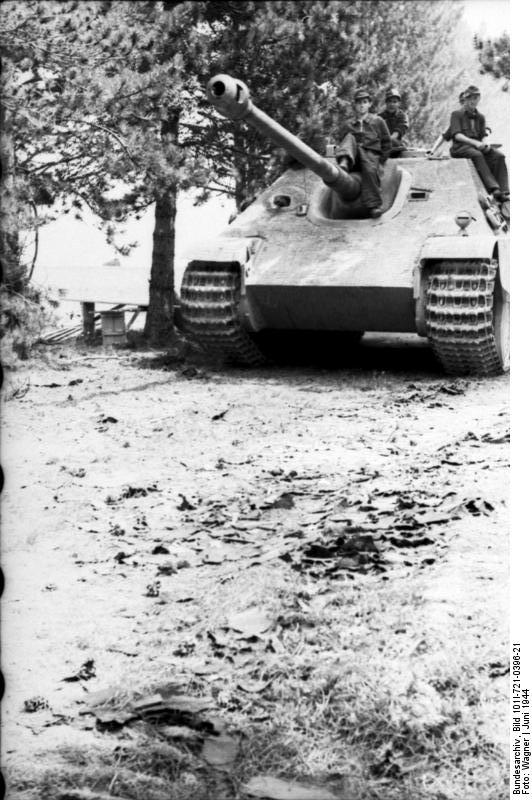

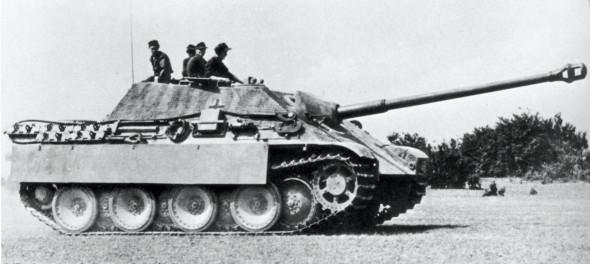

    но чтоб Вы не форму не теряли: вот ярмо не поменяли, а пушку уже))) июнь 1944


    Images:

    1 людині також подобається це.
  12. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    Думаю надо расчитать броню ягда под наклоном в 55 градусов чему будем эквивалент и то опять же извечный вопрос 80 или 85 мм лоб пантеры и Ягда или это разброс годов я ужек намучался и тут и там пишут80 и 85мм. И еще по поводу с отделяемым поддоном по сути самог оснаряда он прекрасно подходил для стрельбы на более дальних дистанциях но думаю этот вопрос нужно нам разобрать конкретнее:)

  13. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    А дульный тормоз раннего типа видно что более массивный :)

  14. Judoc

    Judoc Stabsgefreiter

    Повідомлення:
    1.635
    Адреса:
    Киев, Украина
    можно посчитать сколько брони на горизонтальном срезе, но мы не учтем вероятность рикошета. и по сути нам уже это ничего не дает. в даном случае и так все ясно. а в общем случае произойти может все что угодно. а при испытаниях орудий и составлении табличек бронепробиваемости учитывают именно угол 90градусов и плюс-минус маленький уголок, при котором результат не меняется.

    верно дальность стрельбы увеличивается и длина настильной (отлогой, прямой:)) траектории тоже. в виду меньшей массы и диаметра (та же 17фунтовка имела 7,6фунта в подкалиберном выстреле, и ну это... сами знаете сколько в калиберном)))))))))))))))) боеголовка не теряла скорости так же быстро, как при полном калибре, что и позволяло пробивать гораздо более "толстокожие" цели.
    +1
    результат на лицо)))

  15. unixaix

    unixaix Hauptmann

    Повідомлення:
    9.769
    Адреса:
    Баварщина
    .....


    Images:

    1 людині також подобається це.
  16. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad

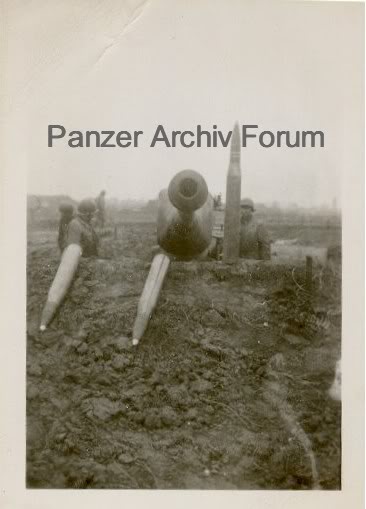

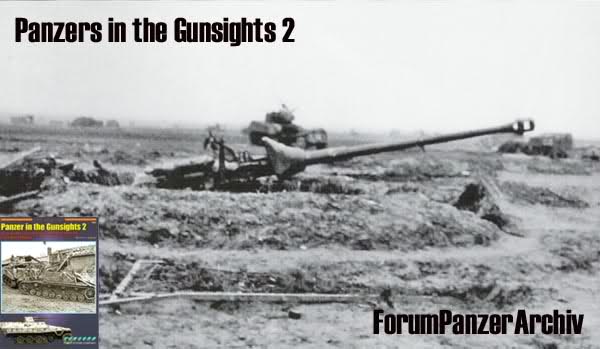

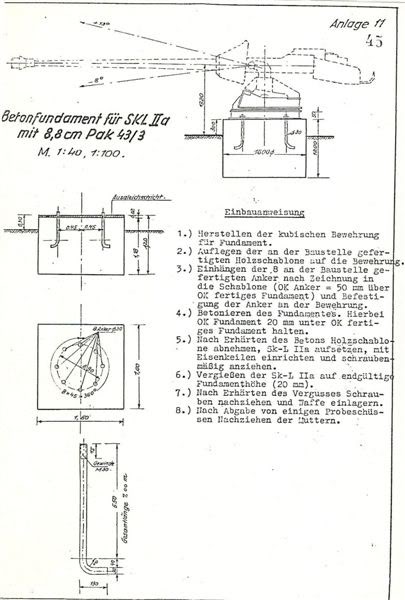

    Пушка Ягдпантеры в качестве бетонной долговременной точки.


    Images:

  17. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad
    Камрады - вчера видел где то в сети, да не дадумался сохранить. А сейчас найти не могу - есть у кого - нибудь блоки заводских номеров на Ягдпантеры?

  18. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    Камрады предложение давайте фотки поищем интересные:

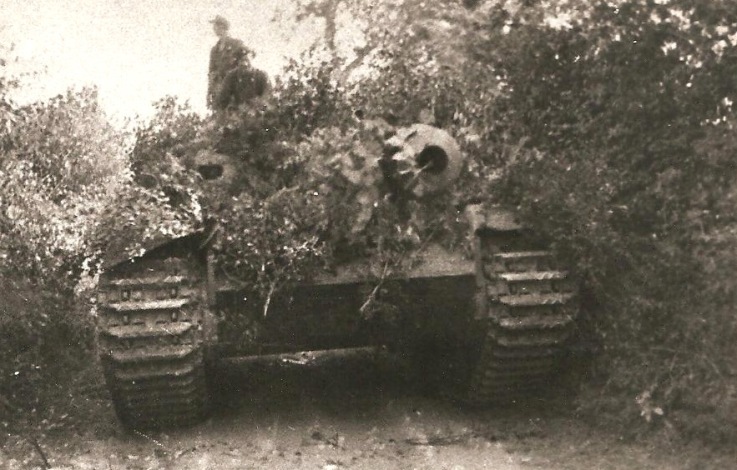

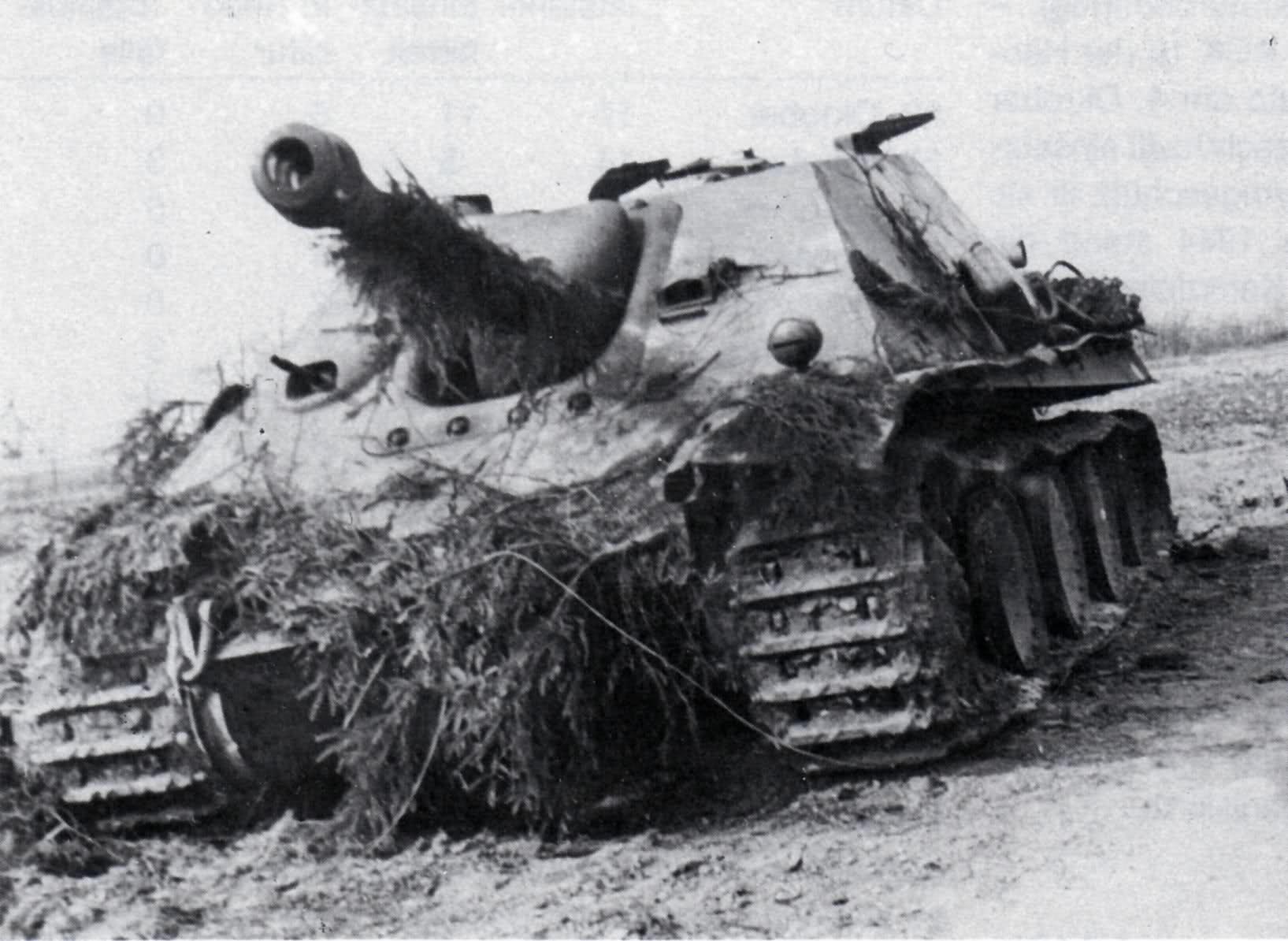

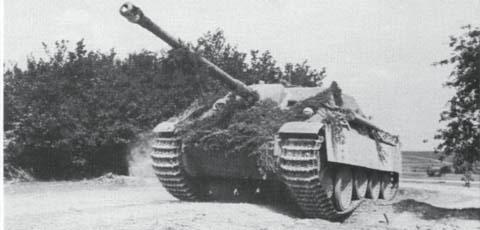

    Я вот нашёл засадную охотницу сильно закамуфлированную


    Images:

  19. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    ...


    Images:

  20. Judoc

    Judoc Stabsgefreiter

    Повідомлення:
    1.635
    Адреса:
    Киев, Украина
    Ребята, кто-то в разделе бронетехники выложил отдельную тему, в которой разобрался с путаницей по поводу названия орудия ягдпантеры. 2-3-4 ... ну вы помните.
    не могу вспомнить, где она. помогите найти - объединим их. или он пропала? никто не сохранял?

  21. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    Да, выкладывал кто-то. Но потом сервак накрылся часть документов и тем было удалено в том числе разбор полётов по стволам РАК 43:( К с сожалению:(

  22. Her Oberleutnant

    Her Oberleutnant Gefreiter

    Повідомлення:
    90
    Адреса:
    Харьков Украина

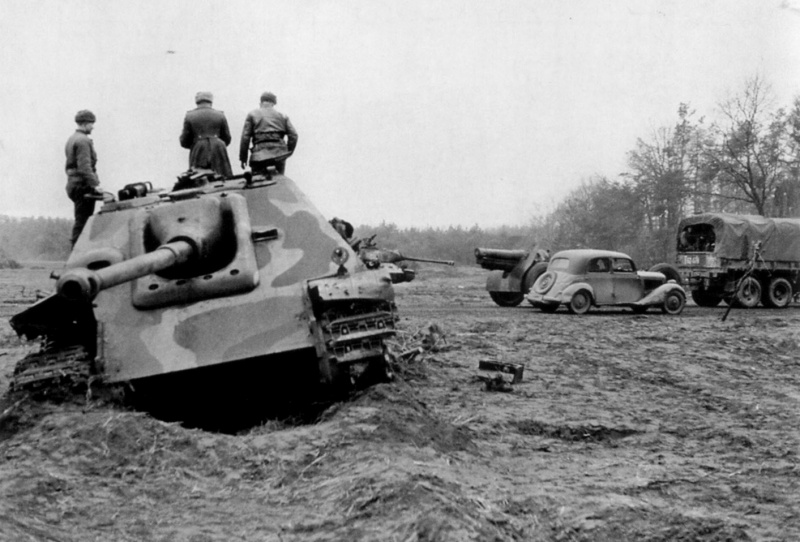

    4)Советский офицер осматривает подбитую в Восточной Пруссии немецкую САУ «Ягдпантера» (Sd.Kfz.173 Jagdpanther). Справа — штабная машина у грузовика артиллеристов с 122-мм гаубицей образца 1910/30 годов, на дальнем плане подбитый советский танк ИС-2.

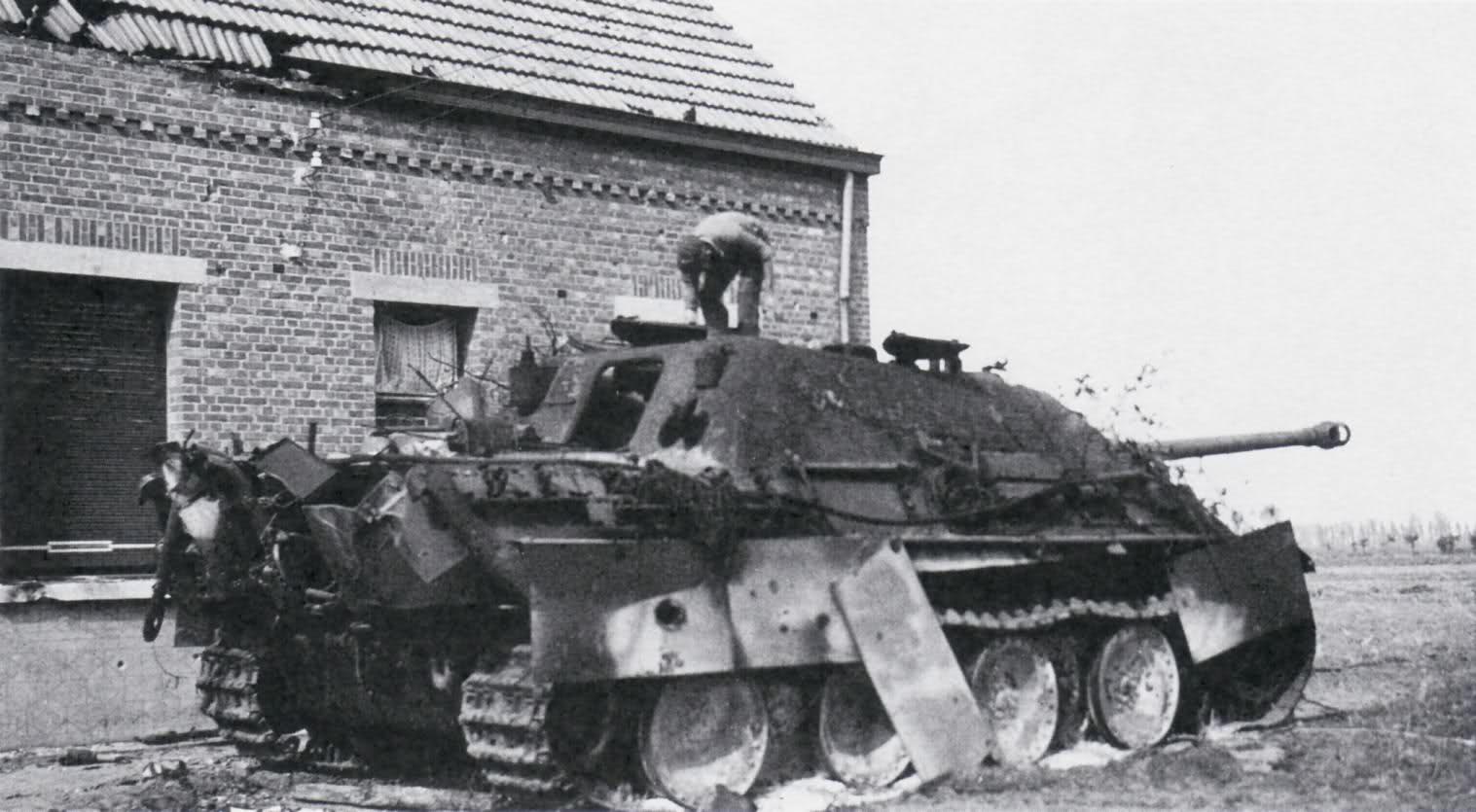

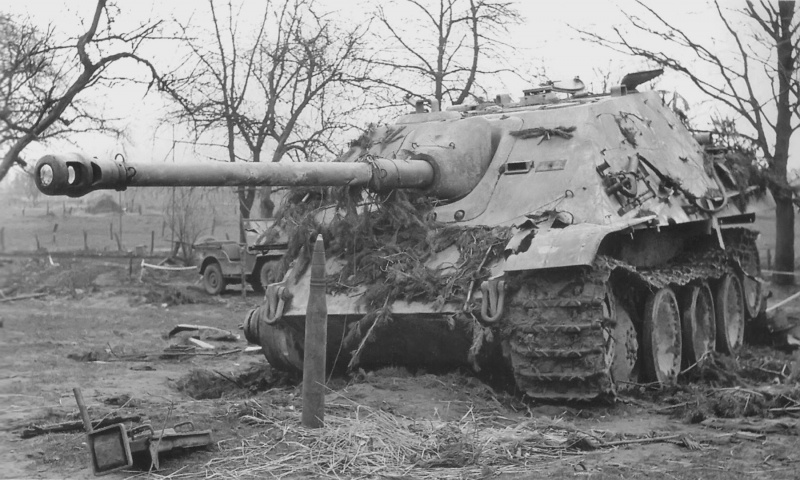

    3)Немецкая тяжелая САУ «Ягдпантера» (Jagdpanther) из 654-го батальона истребителей танков, подбитая американскими танкистами в Харгартене (Hargarten)
    2)Немецкая САУ «Ягдпантера» (Sd.Kfz.173 Jagdpanther), подбитая артиллерийским огнем 6-го противотанкового полка королевской армии Канады в районе Райхсвальд (Reichswald).
    1)Немецкая тяжелая САУ «Ягдпантера» («Jagdpanther»), уничтоженная в результате воздушной атаки вблизи Альтенкирхена.


    Images:

  23. Judoc

    Judoc Stabsgefreiter

    Повідомлення:
    1.635
    Адреса:
    Киев, Украина
    Тему читать религия не позволяет?


  24. MMax

    MMax Schütze

    Повідомлення:
    66
    Адреса:
    Москва, Россия
  25. MMax

    MMax Schütze

    Повідомлення:
    66
    Адреса:
    Москва, Россия
    Нашел, что это 655 ттиб, который воевал на Западном фронте, на фото момент капитуляции. Можно ли узнать, где конкретно он капитулировал в мае 1945 года? Пока нигде такую информацию не встретил...

  26. Panzerknacker

    Panzerknacker Stabsfeldwebel

    Повідомлення:
    2.323
    Адреса:
    Россия, Белгород
    Вёл бои в конце апреля - начале мая на сев.-зап. Германии. Капитулировал батальон в составе всех 3-х рот в Ольденбурге 3 мая вместе с Pz.Einsatz.Abt.20, сдавались британцам. Имели 10 Pz.IV/70(V) и 5 Ягдпантер, с минимумом повреждений и поломок. Конкретно ваше фото сделано 10 мая лейтенантом Дениэлом Гуравичем.

    1 людині також подобається це.
