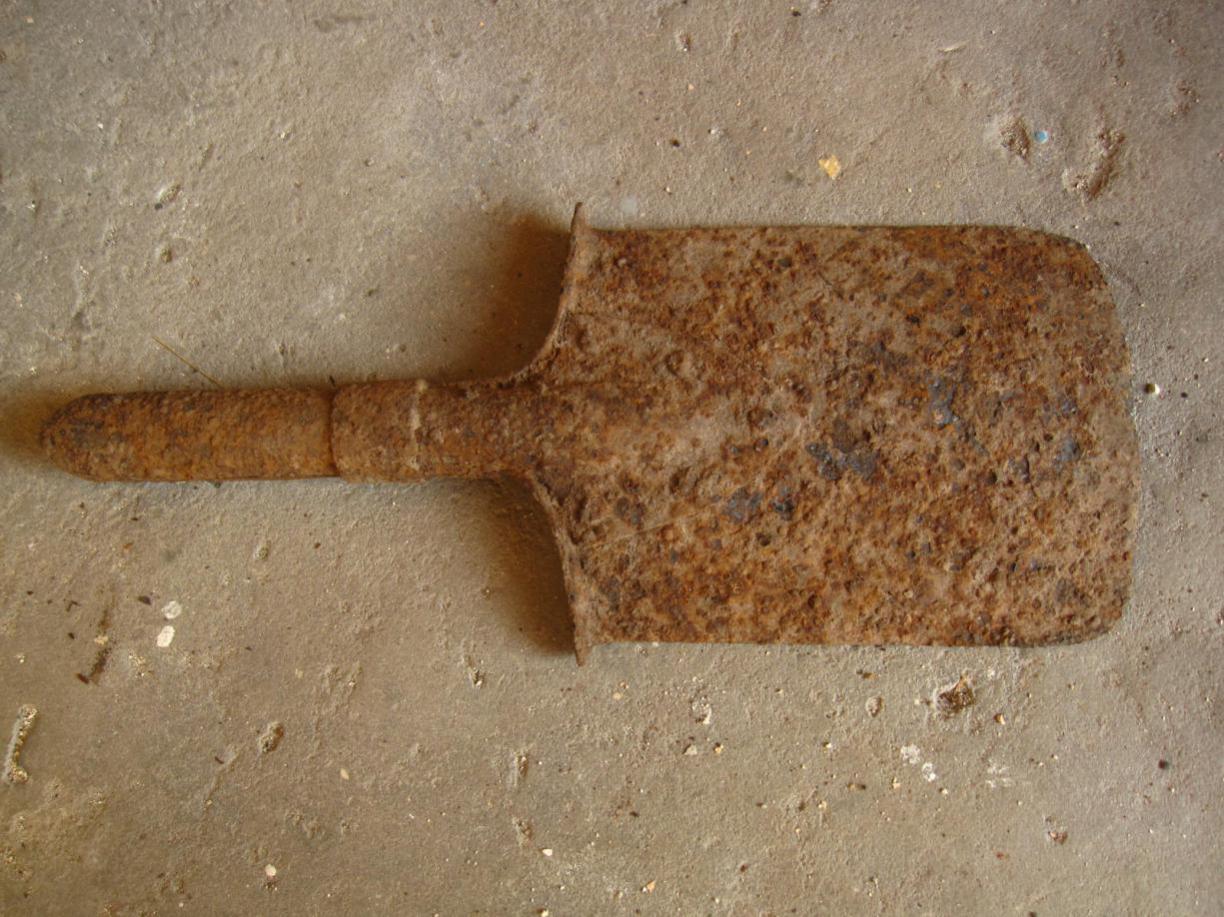

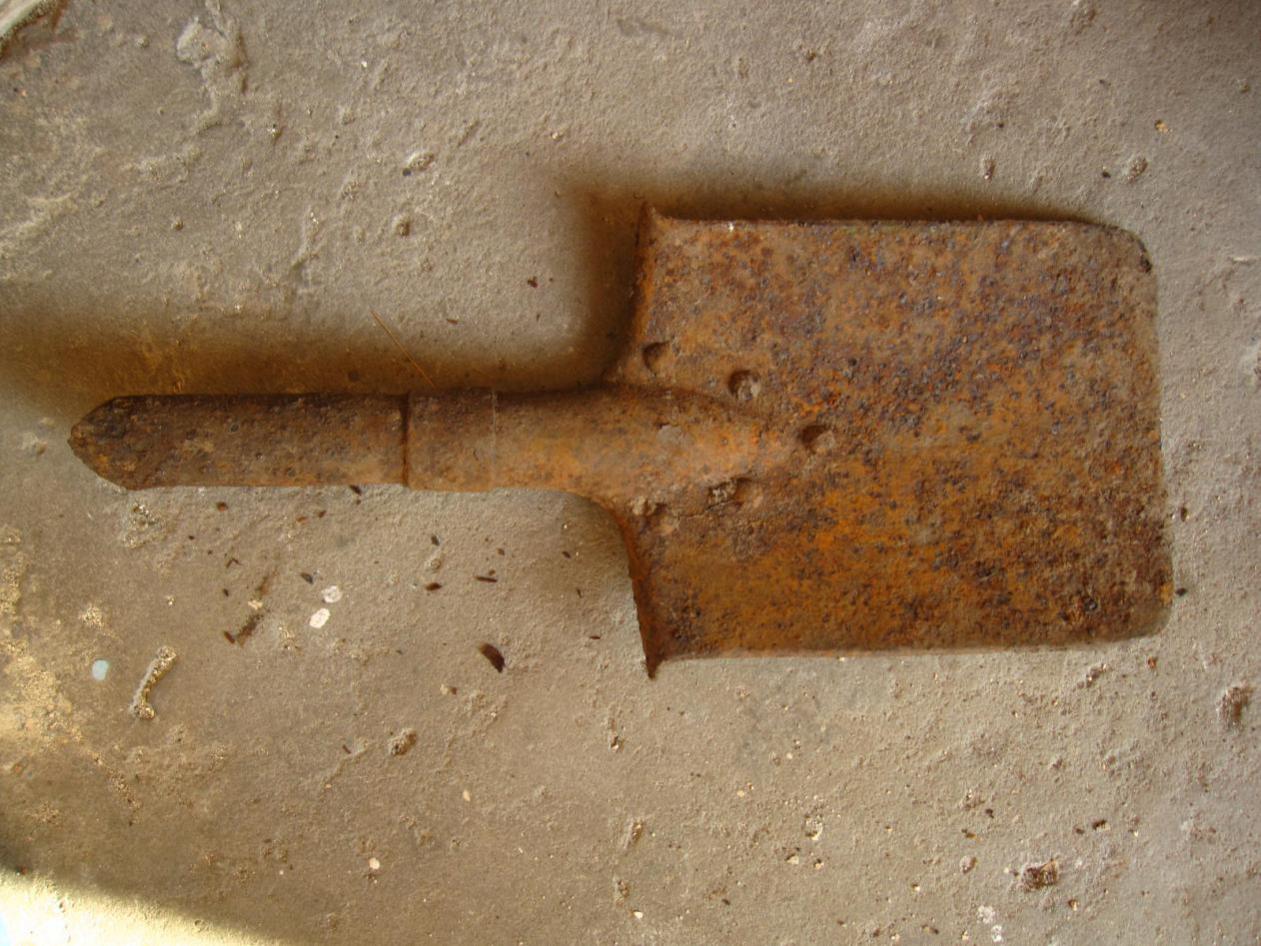

Всем Салют.Выношу на обсуждение может кто чего подскажет дельного.Восстановленная это первый опыт.Найдена в районе 30-й батареи "Максим Горький" Севастополь.Клейма П.К.А 1915.Черенок ясень. Выглядела стрёмно фоток не делал.Та что кислочённая процесс восстановления идёт.Клейма почти ушли но разглядеть можно Г.И.У.(главное инженерное управление) К.Ш. прндположительно 1910 г.Берёзовый черенок заказан.Выточил бы сам да станка нет.Не чищеная выставлена показать как выглядела.
Клейма производителей и военной приёмки ставили на лицевой части лотка реже цифирное клеймение присутствовало на передней части тяжа или на обжимном кольце.
Здравствуйте!У меня тоже есть "трофейная"(привез из армии)стертая пятиуголка "Златоустовский завод" но с не родным черенком(от современной мпл).Хочу тоже сообразить аутентичный черенок.Подскажите где Вы брали ясень?И какие размеры черенка -длинна,диаметр(насколько я знаю диаметр к низу уменьшается)?С уважением.
Где то проскакивала инфа что материал из которого изготавливали черенки для МПЛ берёза.На мой взгляд главное чтоб он был крепким и сухим.Свой заказывал в столярной мастерской.Сейчас вожусь старю его.Позже выложу показать.

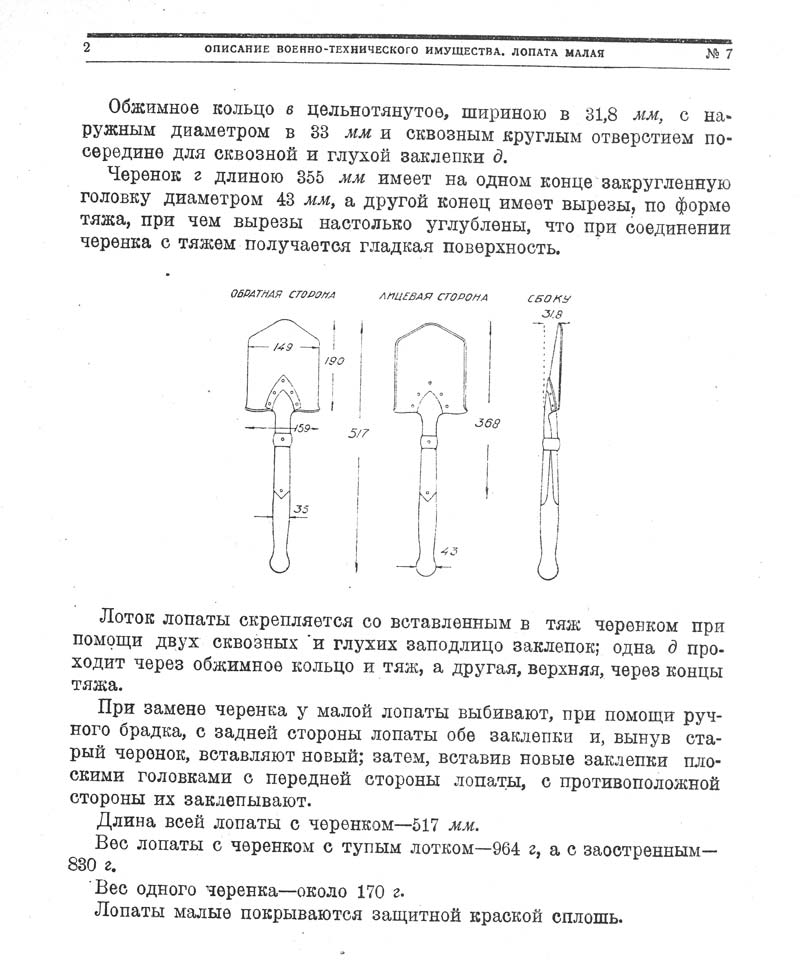

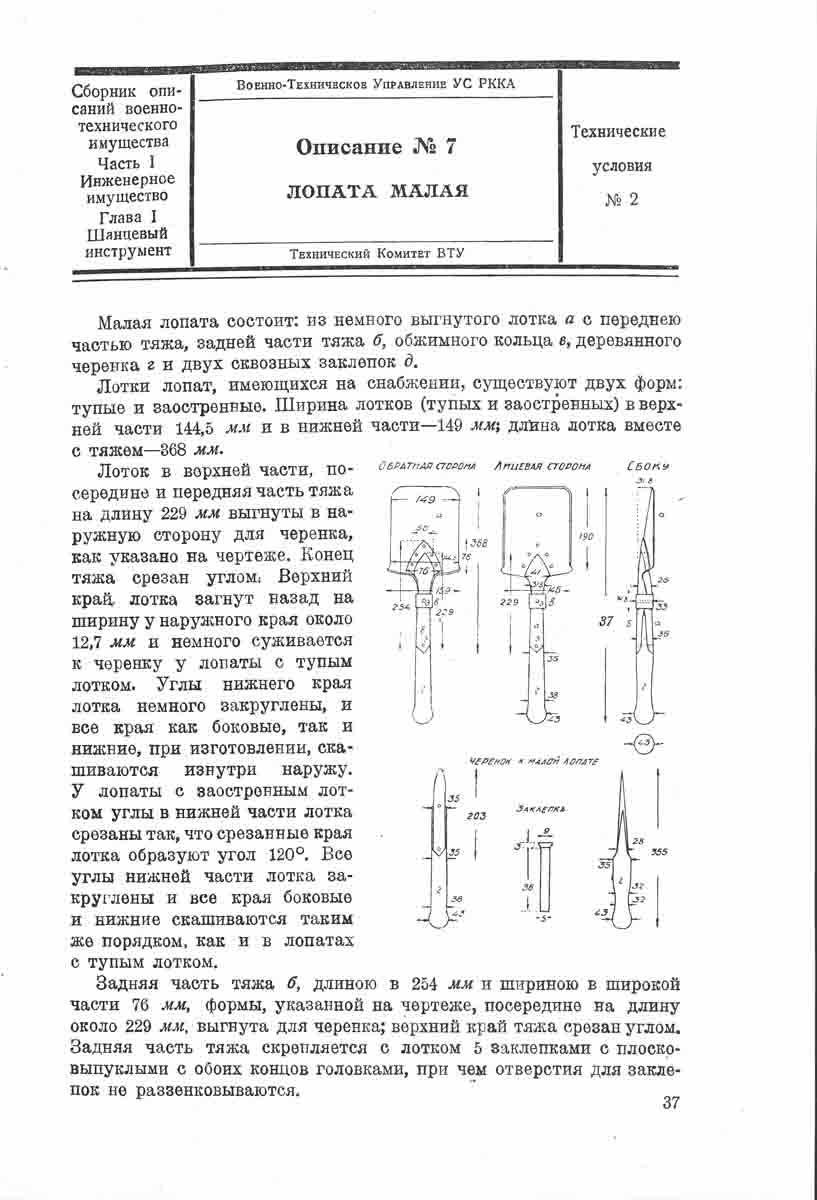

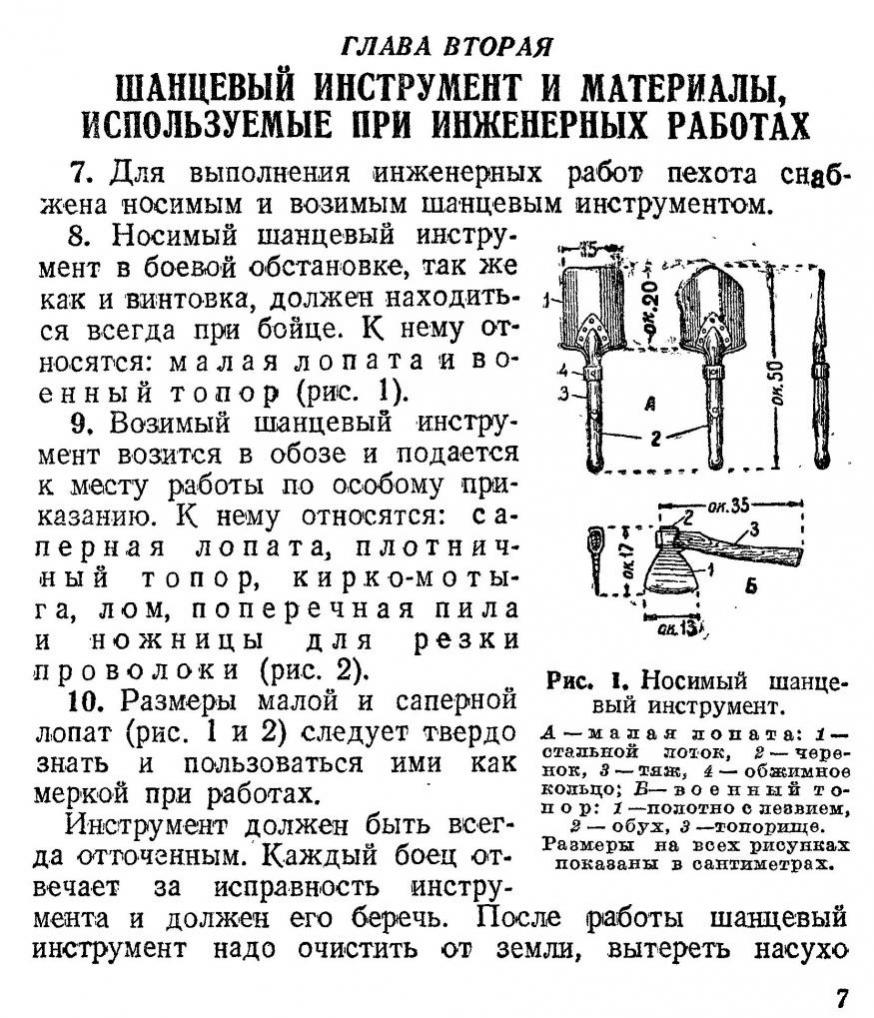

Вот спасибо за чертежи!У меня есть,но в дюймах и не такие подробные!Черенок,насколько мне известно должен быть сухим,крепким,не тяжелым и из вязких пород дерева(ясень,береза),чтобы при падении или в процессе черенок не лопнул не было сколов и т.д. Так например бук из которого делают черенки большинства обычных лопат-крепкий на изгиб,плотный но тяжелый и хрупкий(сколы). А чем Вы обрабатывали свой черенок?Каким составом?Поделитесь методикой?Я пропитывал подсолнечным маслом 4-5раз в теплом месте или на солнце-были опасения на счет мышей,но за зиму на БСЛ,которая стоит в гараже покушений небыло .Думаю сверху пройтись еще олифой. А вообще есть еще методика обработки прикладов и лож,которые тоже можно применить к черенкам,но пока еще до этого руки не дошли
Край черенка забитый внутрь тяжа проолифил.Верхнюю часть пытался затемнить заваркой не подходит.Пробую по рецепту комарада Хytki тема штык СВТ-38.Его рецепт:Придать дереву застаренный вид-элементарно,на примере накладок на ш/н.После того как тщательно подогнали накладки и они на своих местах сидят как родные и результат в принципе радует,лицевую сторону круговыми движениями взрыхляем крупной наждачкой или не слишком жесткой металлической щеткой,чтоб поверхность стала как кожа персика или как замша,можно также иголкой или шилом симитировать более глубокие царапины,сколы.Затем на газу обжигаем до насыщенного коричневого цвета и фланелью втираем дизельную отработку,она быстро впитывается,берем нежную наждачку(например нулевку)и горзонтальными движениями легонько осветляем,затем снова втираем отработку,все просто и дёшево.Пробую выложу что получиться.

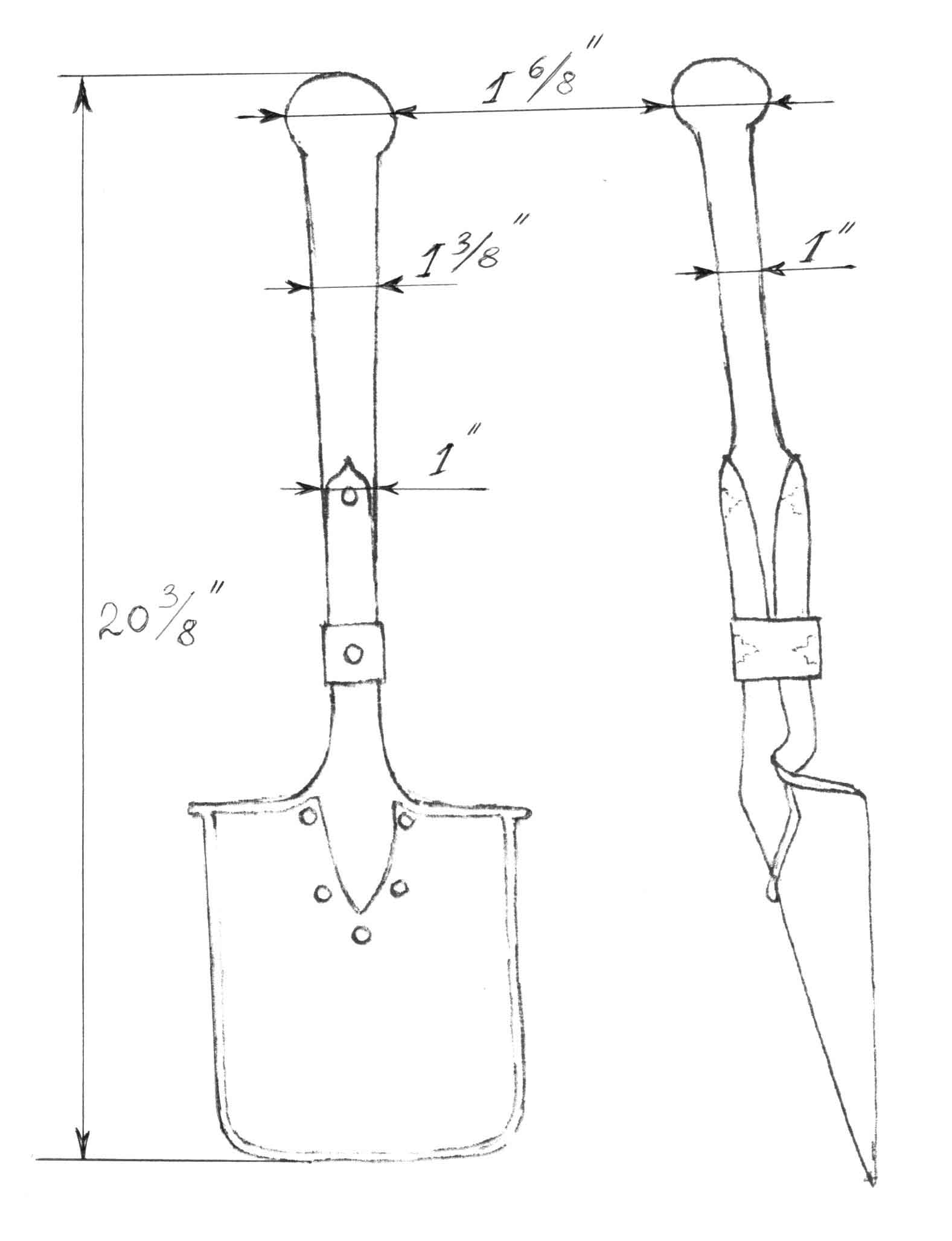

Вот тоже немного инфы. Описание шанцевой лопаты . От 27 февраля 1889 г. Лопаты должны быть изготовлены из хорошей стали. Толщина стали по английской шкале № 13, или от 10 до 11 листов на 1 дюйм (в тисках). Вес лопаты с ясеневым черенком полагается: наименьший 1 фунт 80 золотников, наибольший 1 фунт 90 золотников. Размеры: длина лотка 7 1/2 дюйма, ширина, как внизу так и вверху 5 3/4 дюйма. Длина лотка в месте со стяжками 14 1/2 дюйма. Длина всей лопаты вместе с черенком 20 3/8 дюйма. Диаметр черенка по середине 1 3/8 х 1 дюйма. Диаметр черенка в головке 1 6/8 х 1 6/8 дюйма. file://localhost/E:/Edelweiss/Das%20meine/лопата/Описание%20лопаты.mht
Вот такая откопалась ... Внутри круглого клейма вроде как буква "У". Как тут: http://reibert.info/forum/showthread.php?t=99449 И еще вопрос. Р.И.А. - это что? П.К.А. - Павловская кустарная артель ?
Буква в кружочке или в многограннике клеймо военной приёмки.Р.И.А.- Русская императорская армия.На вопрос П.К.А. сами ответили (образовалась 1890г.)

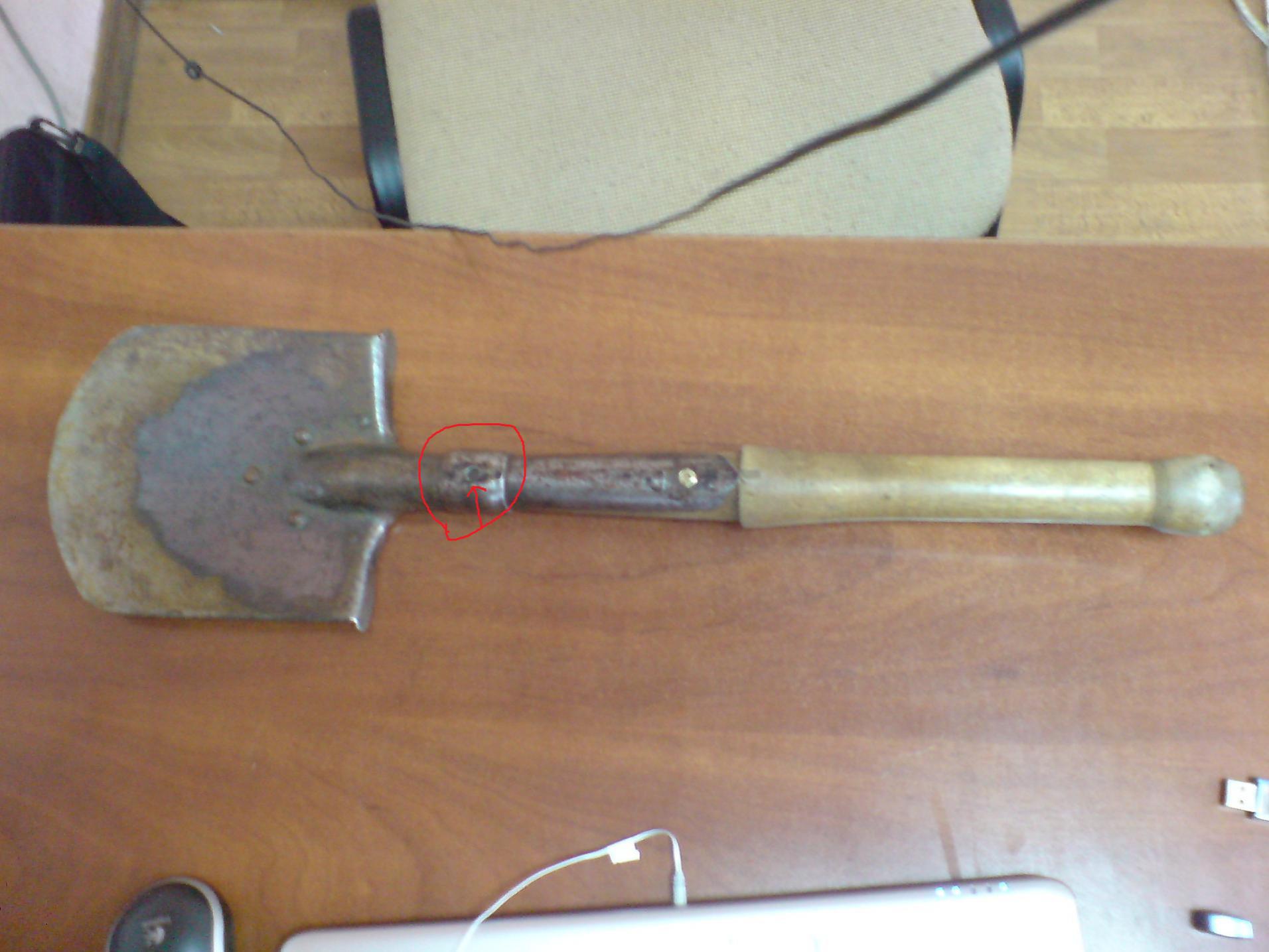

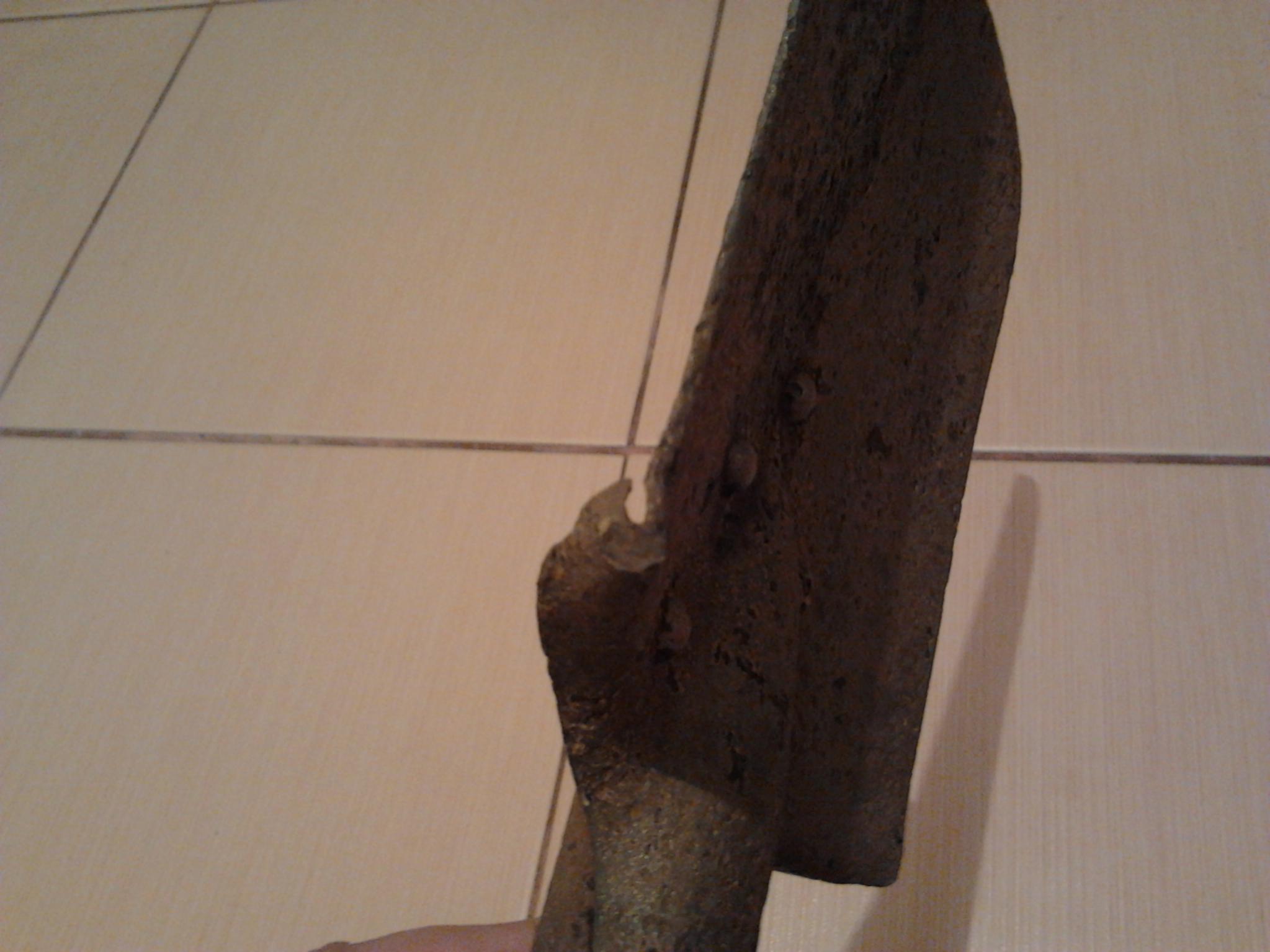

Точно Шодуарь? А то я все не определюсь чья лопатка то. Размеры её почти как в посте #7. Но в обжимном кольце я не вижу выходов заклепки. Похоже оно набито поверх заклепки, так как она согнута. Фото "внутренностей" прилагаю. А по Р.И.А. и П.К.А. - эт для повышения образованности.
Хорошо почистите обжимное кольцо наверно из за ржавчины и не видно заклёпки.У меня тоже сразу не разглядеть было.Обычно заклёпка сквозная.А гнётся когда клепают...

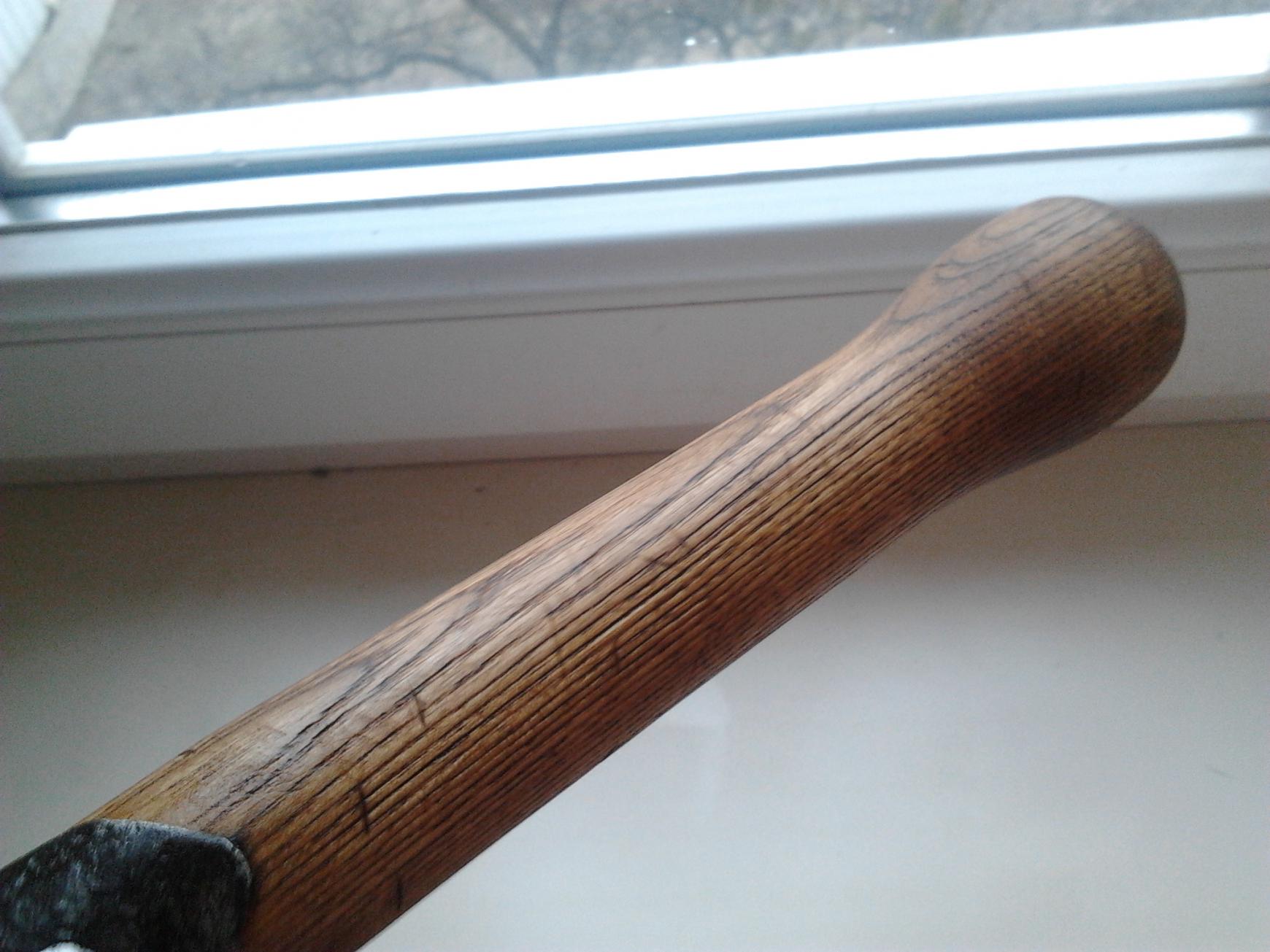

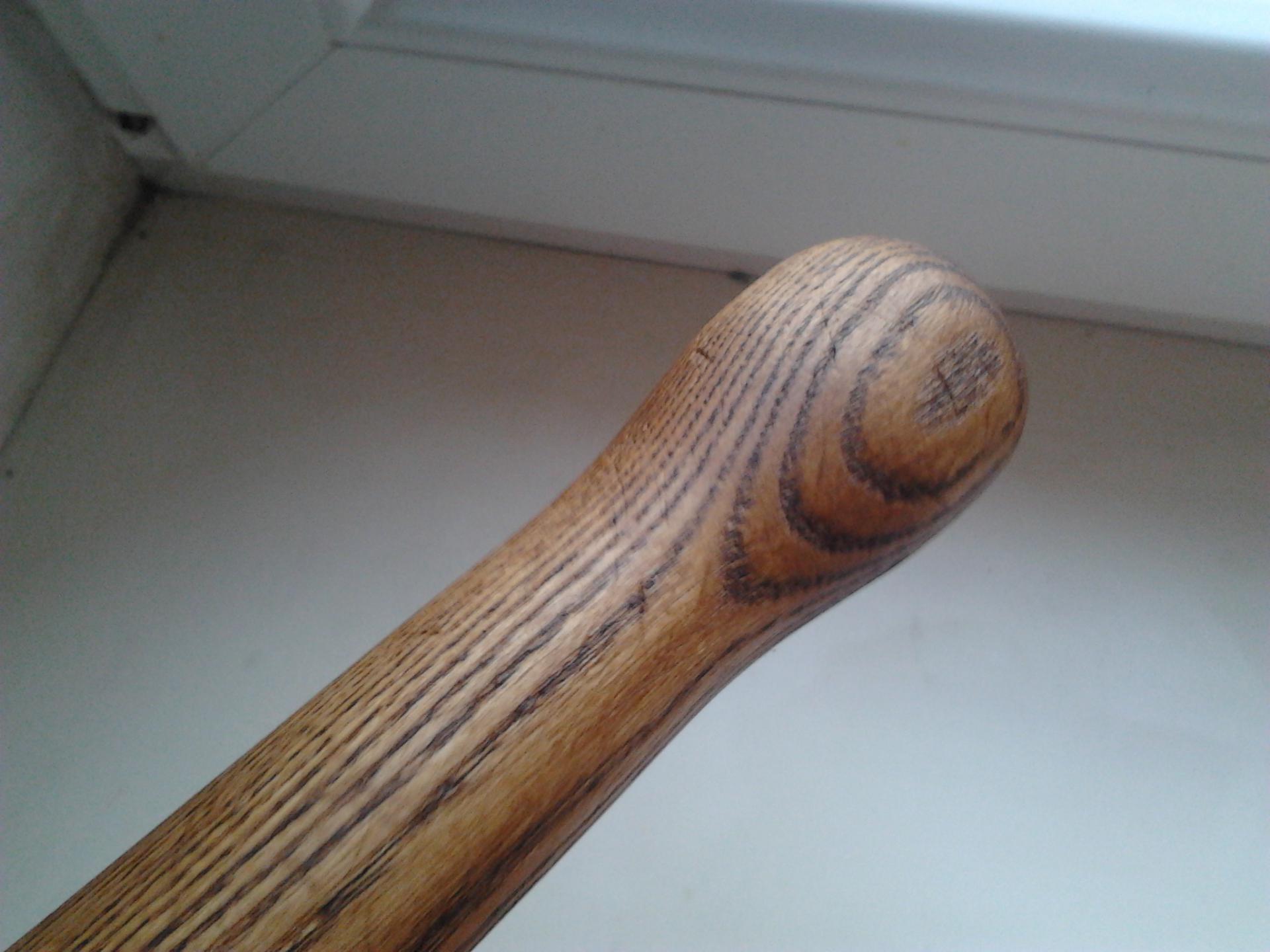

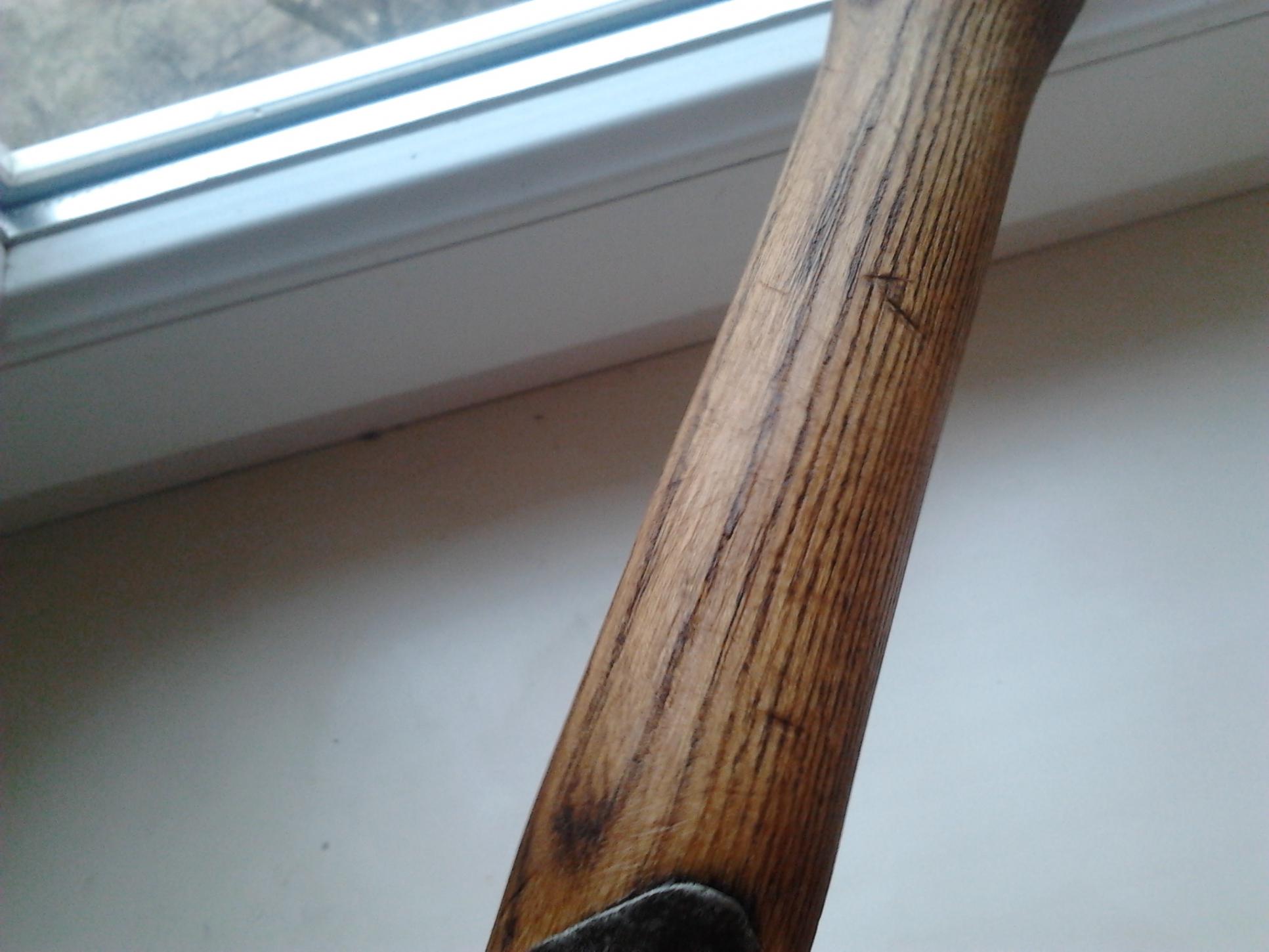

Как и обещал выкладываю фото попытка придать (застаренный.бывалый) вид черенку какой был и какой теперь.

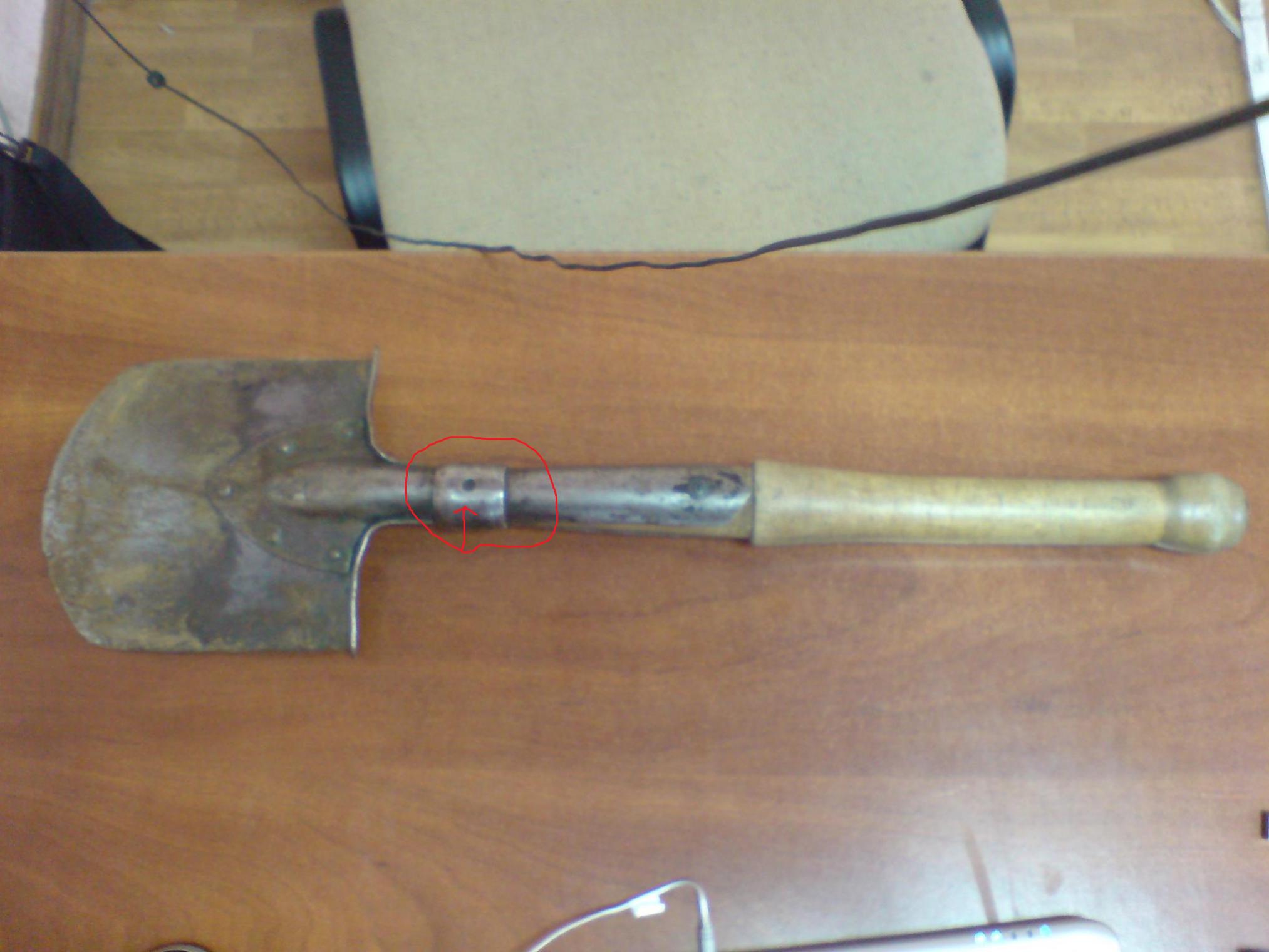

У меня на обжимном кольце отверстие тоже глухое,как будто в кольце сделали с двух сторон отверстие,а в тяже нет.
Зачет!!!По моему получилось! Как делал расскажешь? Черенок сделал по форме кегли? Как заклепки делал? А где ты брал такой чехол "с верхней загрузкой"? Себе такой ищу,удобный!
Судя по всему-это точно ШОУДАРЪ. Вот здесь есть хорошие фото,чтобы сравнить. http://zhab.livejournal.com/139347.html ОАО «Днепропетровский металлургический завод имени Коминтерна» было образовано в мае 1994 года на базе завода, построенного в 1899 году как предприятия Бельгийского акционерного общества Российских трубопрокатных заводов братьями Шодуар для производства кровельного, волнового проката, посудной и лопатной стали. В 1903 г. завод произвел 480 тыс. пудов кровельного и 50 тыс. пудов оцинкованного металла. В период с 1902 по 1914 годы завод бурно развивался: 1904 г. – был построен листовой стан № 4, 1908 г. – введен листовой стан № 5, 1909 г. – начало строительства лопатного цеха, 1910 г. – строительство стана № 6, 1914 г. – основание лудильного производства. После изменения конституционного строя страны, в 1922 году завод переименовали в Металлургический завод имени Коминтерна. После присоединения в 1926-1930 гг. завода «Сириус» и металлургического завода Ланге металлургический завод имени Коминтерна приобрел современные границы и включил мартеновское и сортопрокатное производство. Собственно вот отсюда вся инфа http://zhab.livejournal.com/161765.html у этого товарища много интересного по лопатам!
Франко бельгийское общество братьев Шодуаръ можете прочитать тут: http://zhab.livejournal.com/161765.html заводов было три Шодуар А Шодуар Б Шодуар С Потом они были преобразованы. "Шодуар А" (ныне им. Ленина),"Шодуар Б" (ныне им. Коминтерна), шОДУАР С Днепропетровский завод металлургического оборудования История современного ОАО "Днепротяжмаш" начинается в мае 1914 г., когда бельгийские предприниматели братья Георг и Шарль Шодуар основали на правом берегу Днепра, рядом с собственным предприятием "Шодуар А" завод "Шодуар С", который должен был служить опорной базой для других предприятий. В 1915 г. на этом предприятии уже действовали две доменные печи объемом 480 и 215 куб.м, мартеновский цех с самой мощной на Юге России печью производительностью 360 тыс.пудов чугуна в год, чугунолитейный, ремонтно-механический цеха. Работали здесь около 500 чел. После революции в 1918 г. завод был национализирован. Гражданская война принесла предприятию разруху и запустение. С 1922 г. завод "С" используется главным образом как ремонтная база Брянского металлургического завода (ныне з-д им. Петровского). И только в 1929 г., с началом реализации первого пятилетнего плана развития страны, предприятие получает новый импульс развития и новое название - "Днепропетровский завод металлургического оборудования" (ДЗМО). В то время завод специализировался на производстве крупногабаритного металлургического оборудования, фасонного стального и чугунного литья. В начале 30-х гг. на ДЗМО работало около 3 тысяч человек. На предприятии проходило активное обучение рабочих необходимым профессиям. В декабре 1931 г. вышел первый номер заводской газеты "Червоний металург" (сегодня - "Голос машиностроителя"). В годы второй пятилетки ДЗМО стал крупнейшим поставщиком металлургического оборудования важнейшим промышленным новостройкам страны - Кузнецкому и Магнитогорскому комбинатам, "Запорожстали" и "Криворожстали", многим другим заводам Юга и Востока СССР. http://www.dtm.dp.ua/history.php - ПАО «Днепропетровский металлургический завод имени Коминтерна» (Шодуар Б) ПАО «Днепропетровский металлургический завод имени Коминтерна» было образовано в мае 1994 года на базе завода, построенного в 1899 году как предприятия Бельгийского акционерного общества Российских трубопрокатных заводов братьями Шодуар для производства кровельного, волнового проката, посудной и лопатной стали. http://2589.ua.all.biz/ Кратко так Информацией поделился Zahab за,что ему огромное спасибо...
Если у вас в тяже нет отверстий даже не знаю,что сказать (мож схалтурили).Хотя врядли.Скорее всего кольцо сместилось когда устанавливали не родной черенок.Ни кто не подгонял специально деревяху.Засадили да и ладно.Чехол покупал на базаре 40гр.Заклёпки изготовил из гвоздя подходящего по диаметру.Черенок уже выточенный подгонял рубанком.
