Реставрация холодного оружия

Это не сабля,это шашка.



СПАСИБ ЗА ИНФОРМАЦИЮ А ЧТО ЗА ШАШКА



https://www.google.ru/url?sa=t&rct=...tWw6B6_FvPVLhEQ&bvm=bv.78677474,d.ZWU&cad=rjt У Вас под рукой интернет,ищите.



а нету у Вас чертежа ножен, восстанавливаю клин и тоже ножны буду делать?



StudenT() Чертежей точных нет , так как ножны делались под клинок и фурнитуру , которые имели некоторые отклонения вот посмотрите http://padaread.com/?book=14693



Взялся за старое.

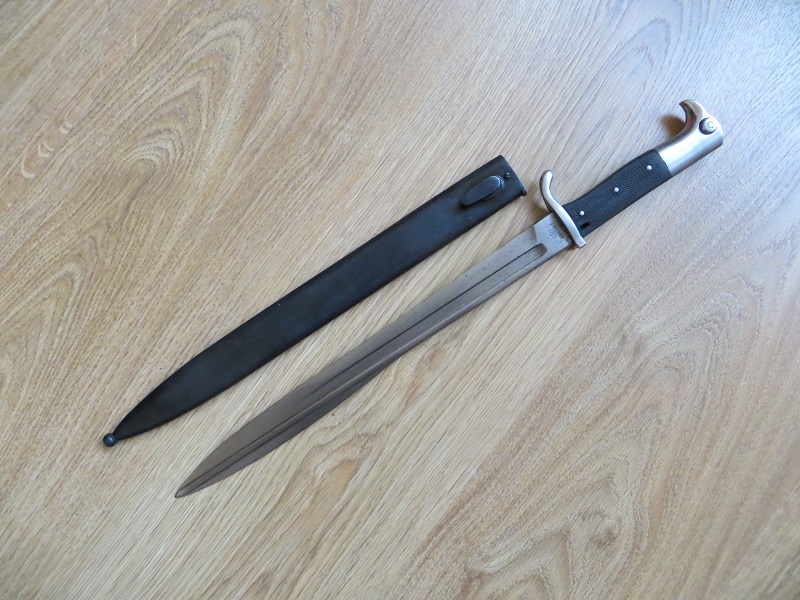

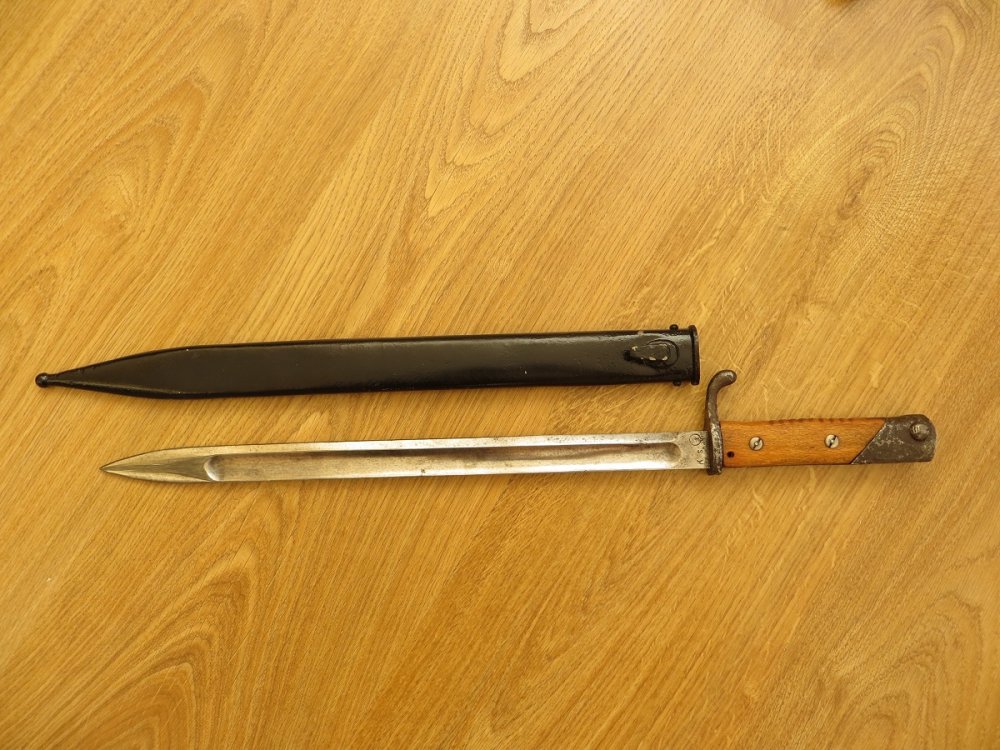

Ножны переделал из швейцарца образца 1914 года.
Накладки на KS98 - из кожы.



Ваши работы вызывают восхищение!
Без сомнения это талант! Талант помноженный на любовь к прекрасному!
Невероятно просто, что можно сделать из "какалика"!
Прошу простить за высокий слог! Но ничего другого, глядя на Ваши труды, в голову не лезет!
Удачи Вам!



Helmut Hesler
Последний ,это немецкий эрзац на трёхлинейку ? , хочу сделать такую реплику , чертежами не поделитесь ?



К сожалению штыки прибыли ко мне на реставрацыю из за границы и уже с неделю как вернулись обратно.
Спрошу хозяина может он умеет делать чертежы и согласится этим занятся.
На днях должна прийти другая партия с тоже довольно таки редкими образцами.
Когда закочу поделюсь успецами.



А в останньому постові з фото,на першому фото що за штик?



Перша война.

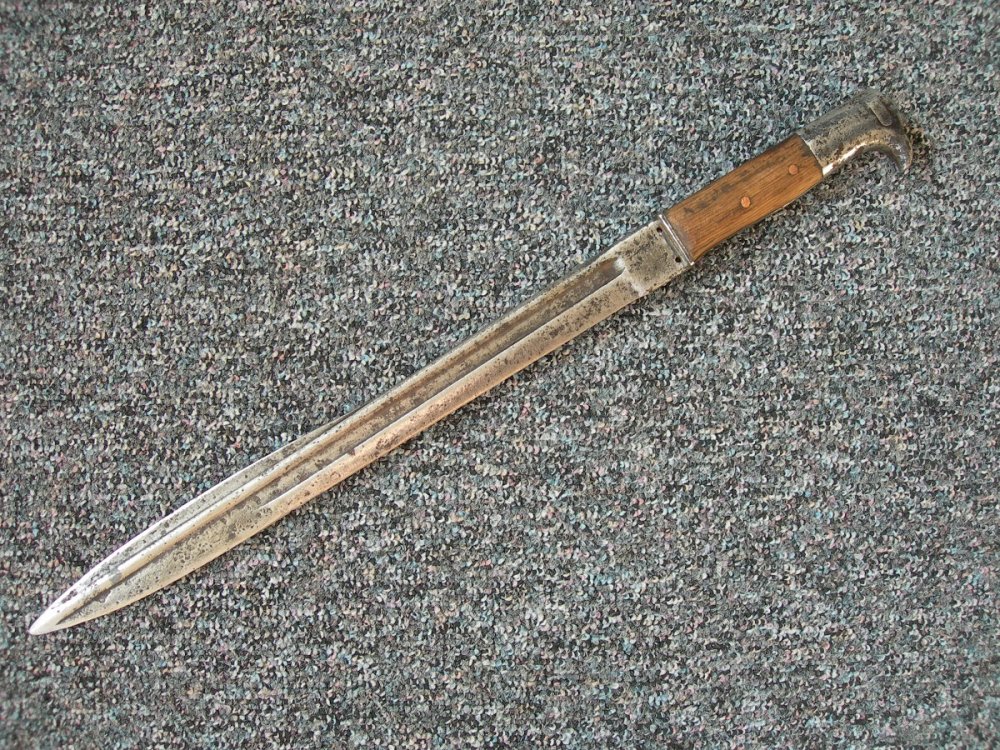

Длинный KS 98, довольно таки редкий немец.
Потом немицкий эрзац на винтивку мосина, теж нечасто попадается.



Красива робота!Правильні у вас руки



Дякую!



Helmut Hesler . Возможно покажите эскизы деталей которые Вы сделали , Интересует конструкция и кинематическая схема крепления на стволе , у Кулинского только внешний вид , видимо разрезная втулка проворачивается и заходит за основание мушки , а как жёсткость осуществляется штык не качается ? И видна клёпка на хвостовике клинка , или это такая кольцевая коррозия , как крепился клинок к трубке клёпкой , пайкой , сваркой ?

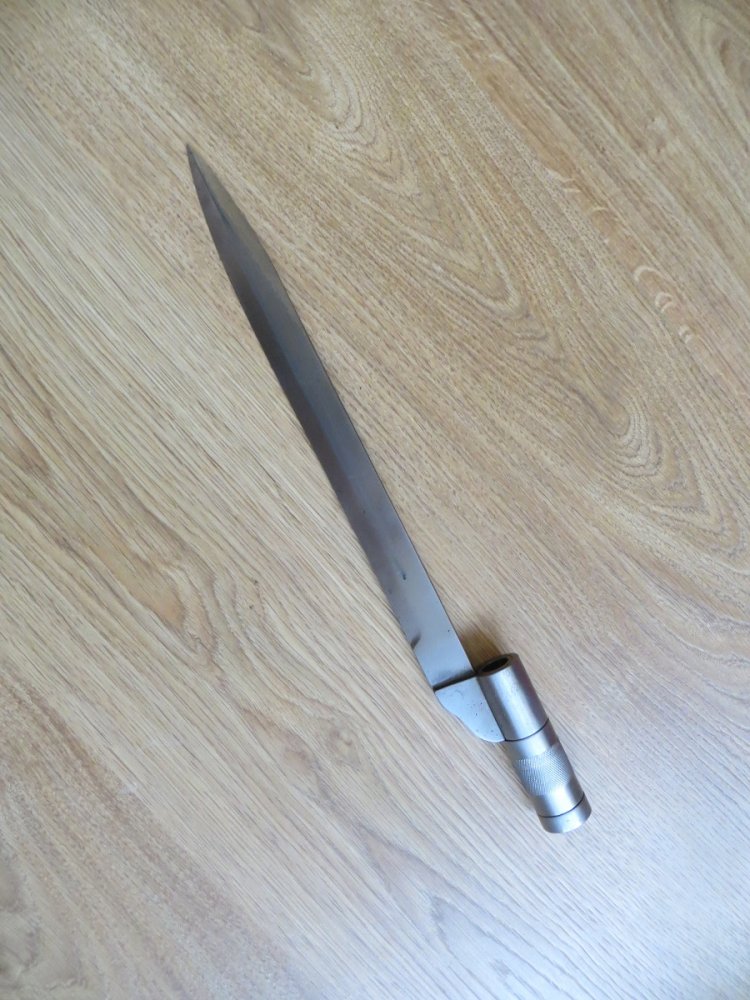

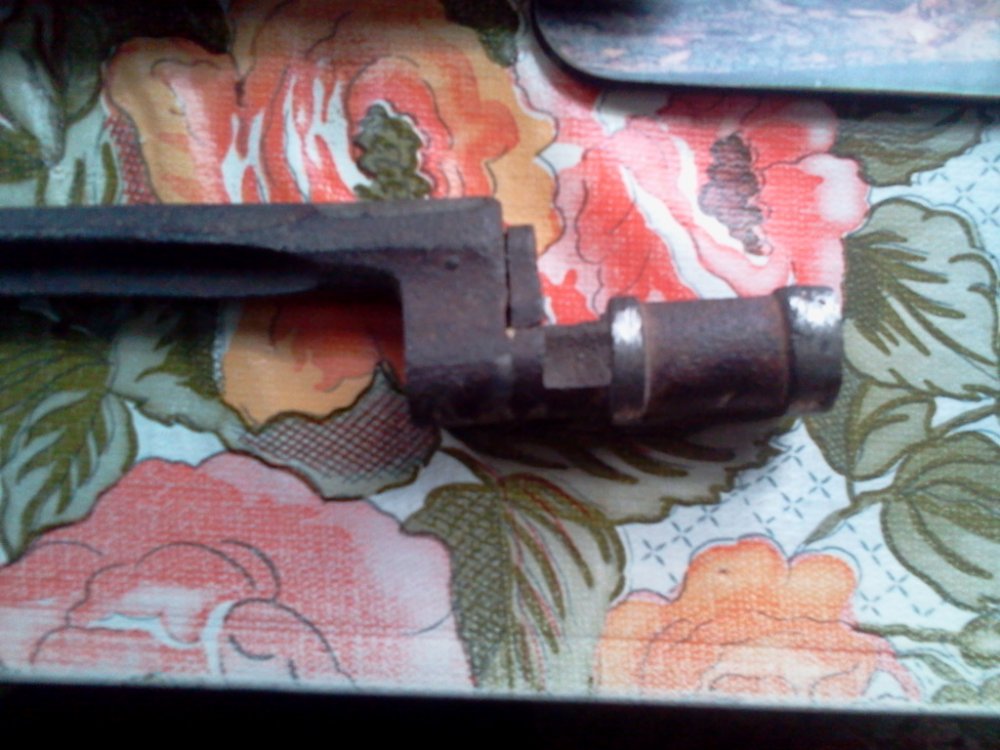

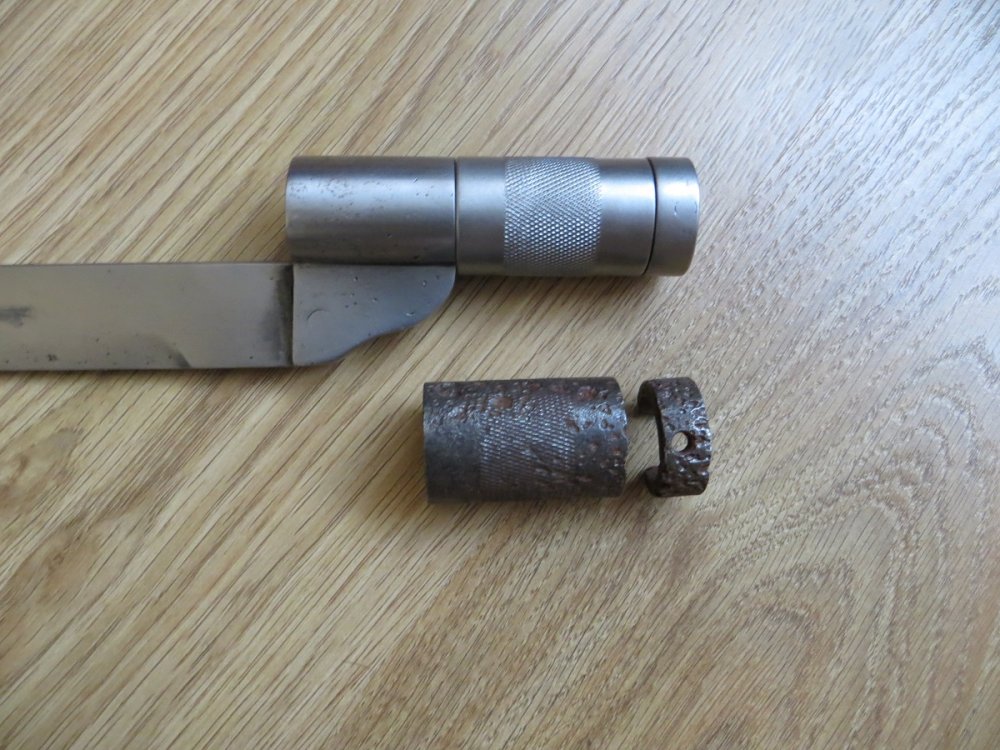

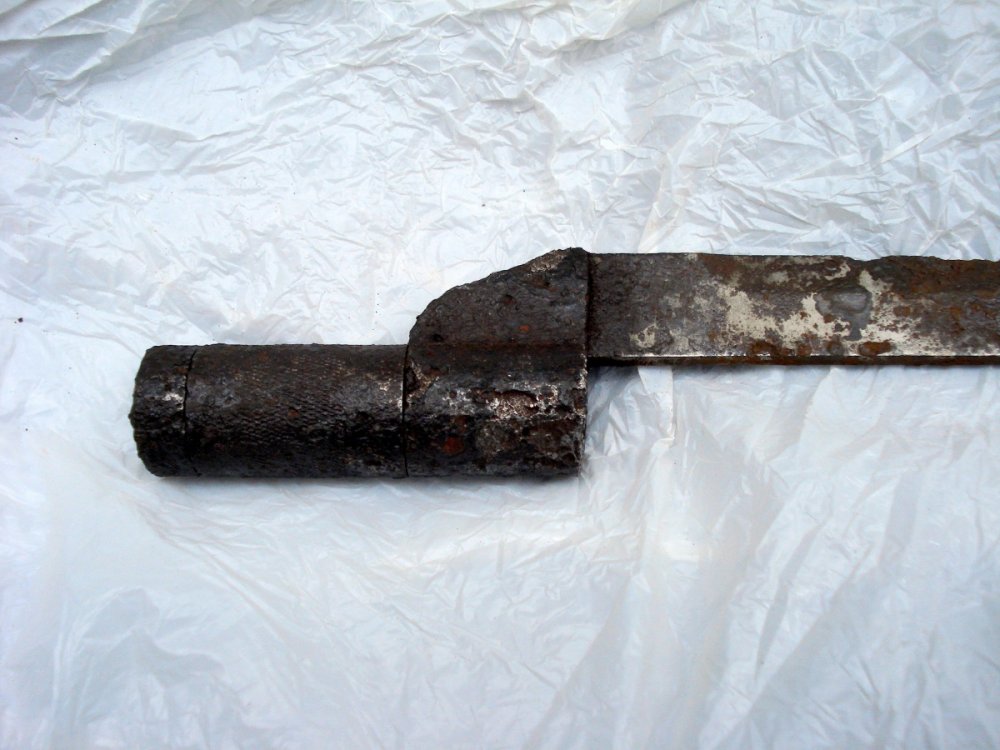

Новодельные деталями есть поворотная продольноразрезная втулка с насечкой и хвостовая продольноразрезная стопорная втулка.
Их было проще сделать новыми чем реставрировать. Хозяин согласился с таким ходом дел.
Теперь постараюсь описать как и из каких частей делался данный штык.

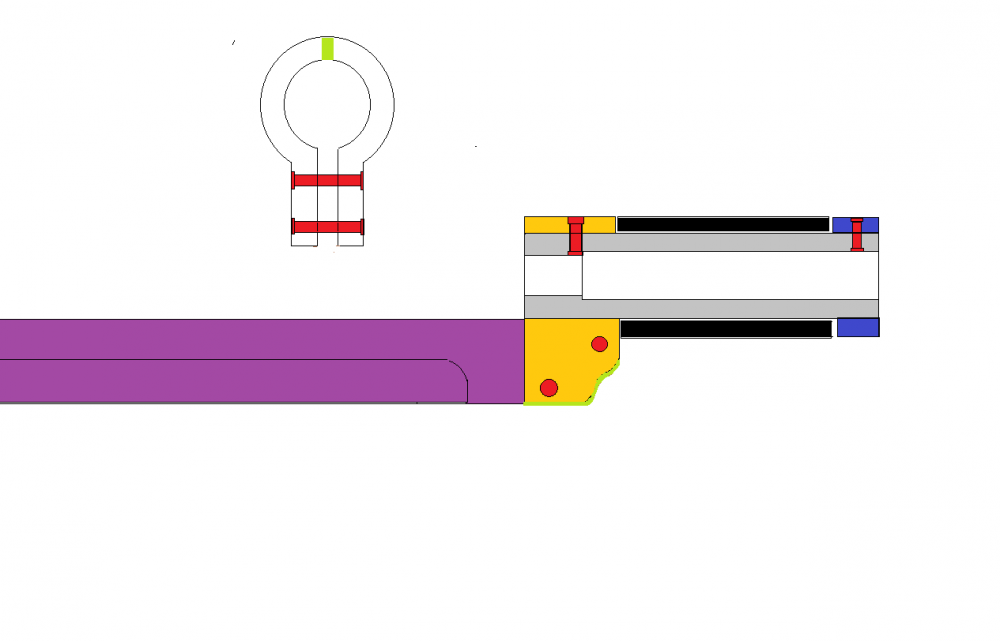

Две половинки которые соеденялись сваркой в верхней дугообразной части(сварка обозначена зеленым). В нижней части этой детали при помощи двух заклепок крепился клинок. В придачу нижние фигурные соединения по торцу тоже проваривались(сварка обозначена зеленым).
Заклепки обозначены красным, поворотная втулка черным, хвостовая - синим, желтая - передняя деталь описанная выше к ней крепился клинок, фиолетовым - клинок.

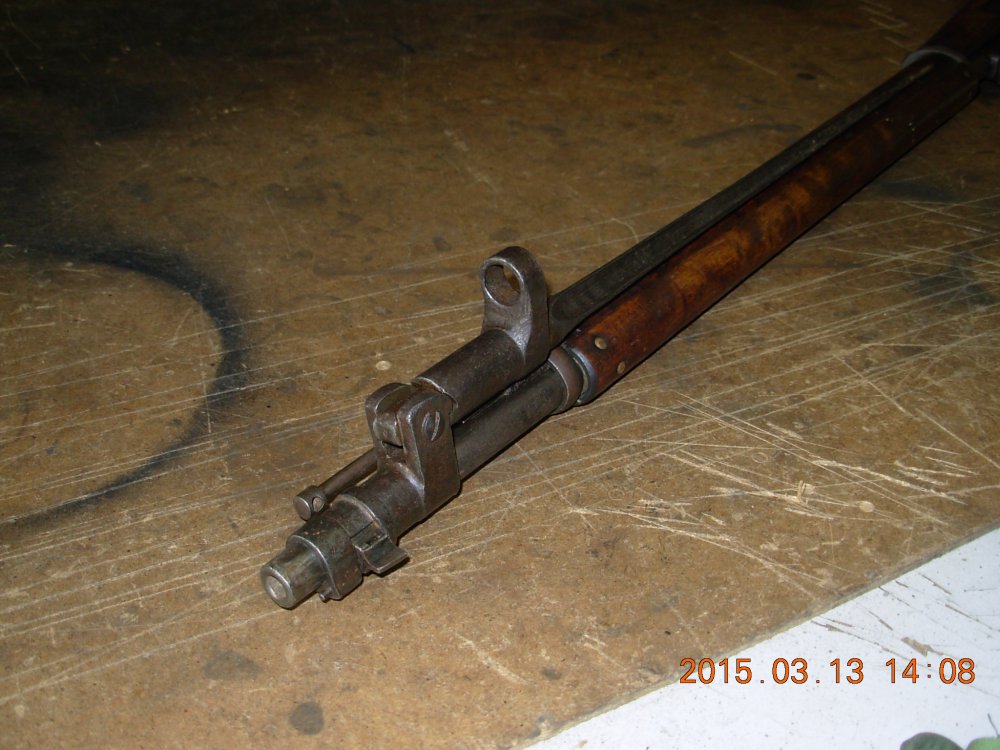

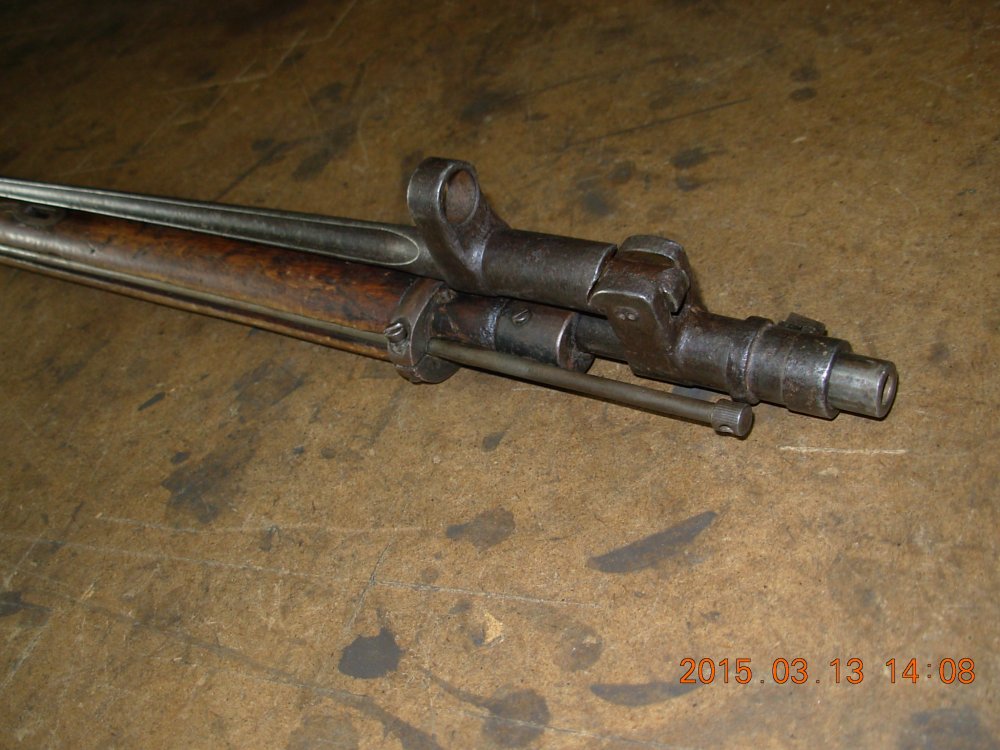

Штык на мосиньке сидит хорошо без всяких шатаний. Видно по причине точной подгонке внутренней - ствольной трубки(серая).
В принцыпе идея та же что у мосинского царского штыка тока в другом исполнении.

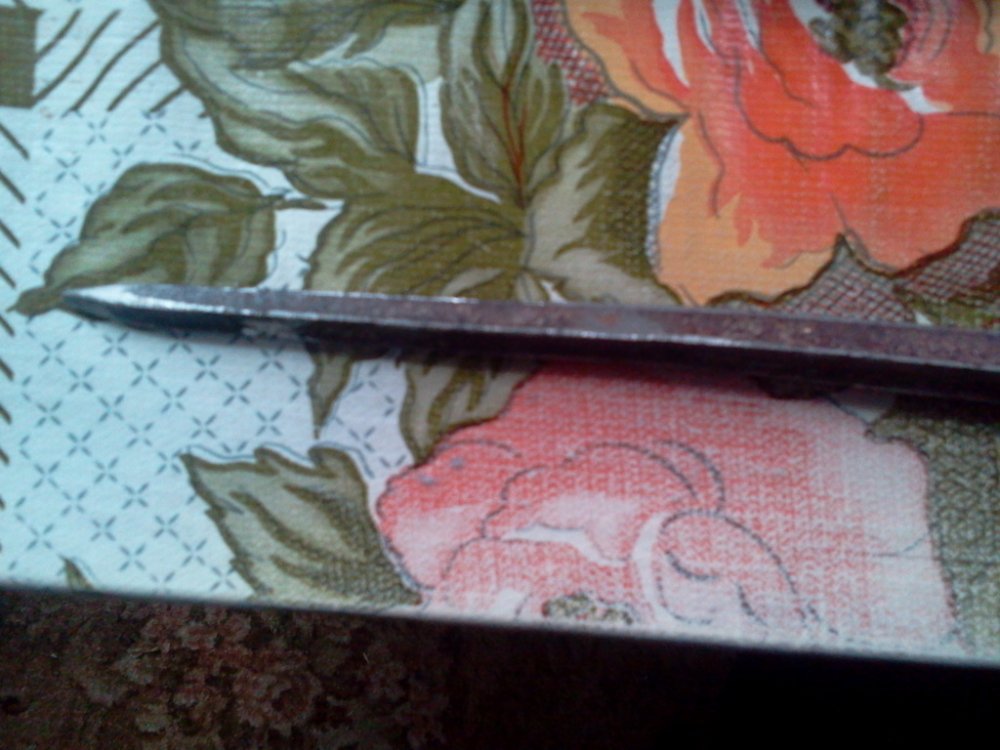

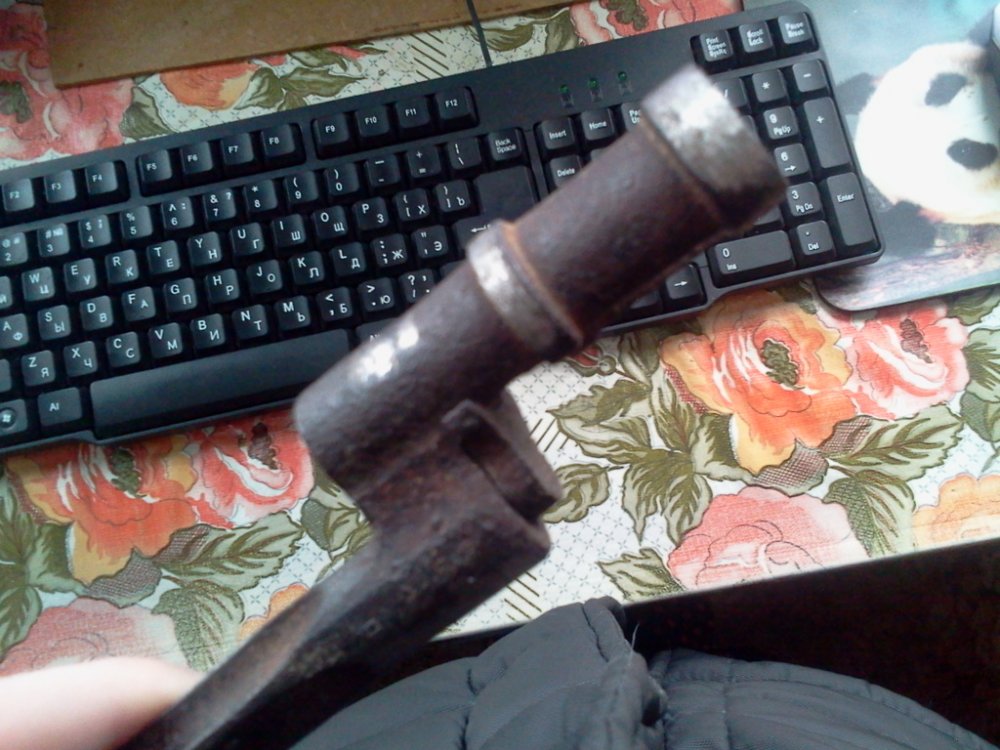

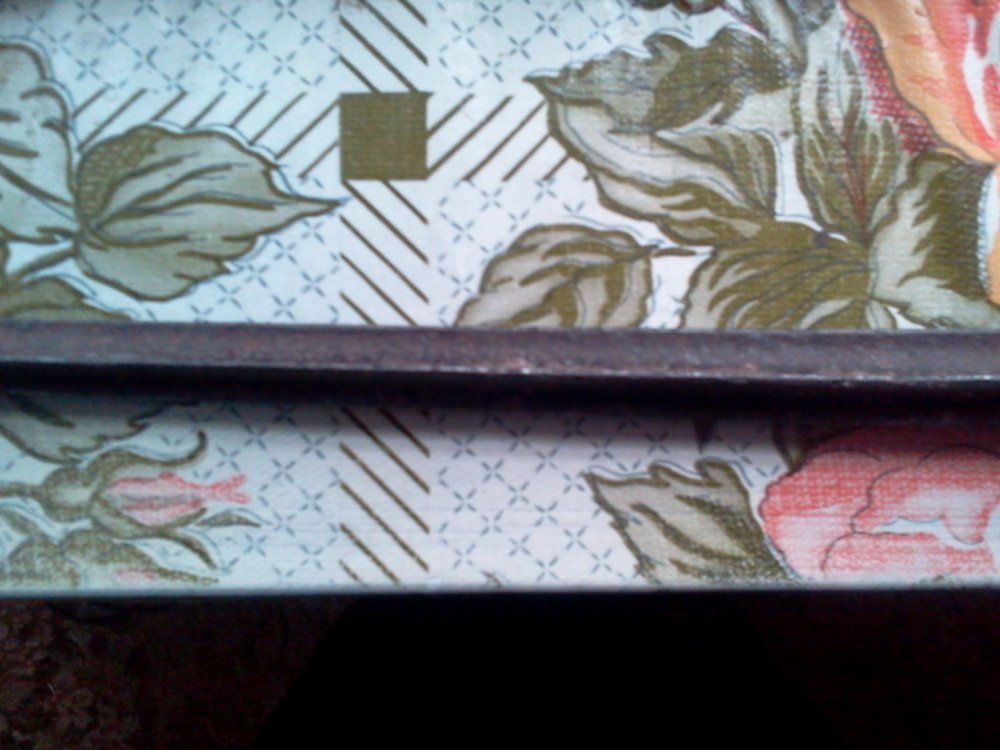

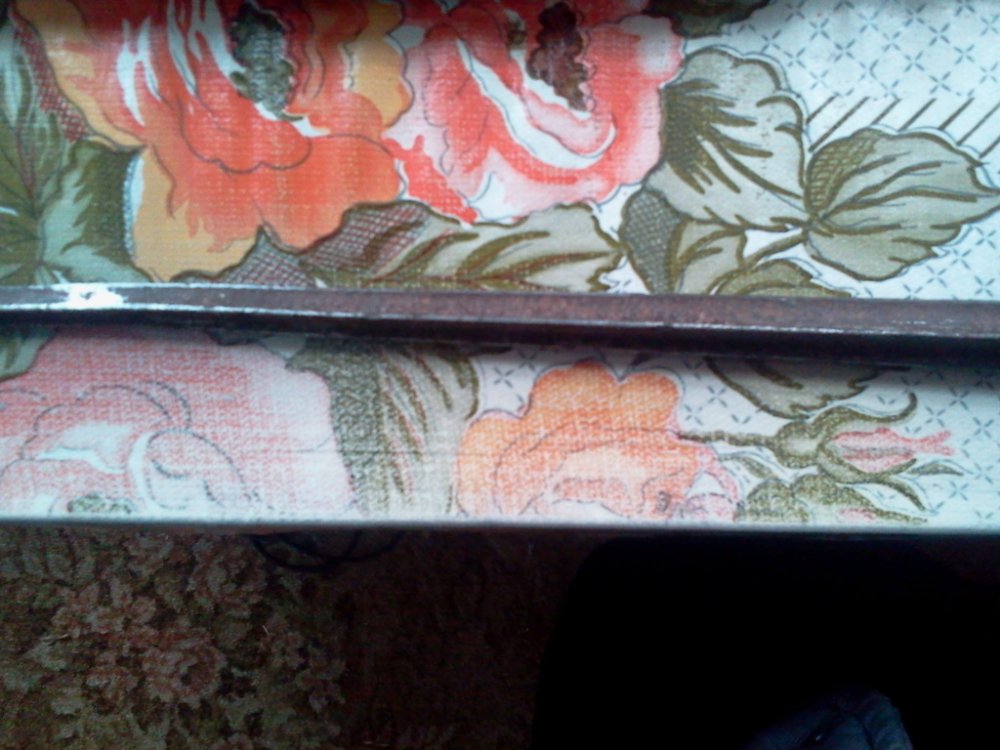

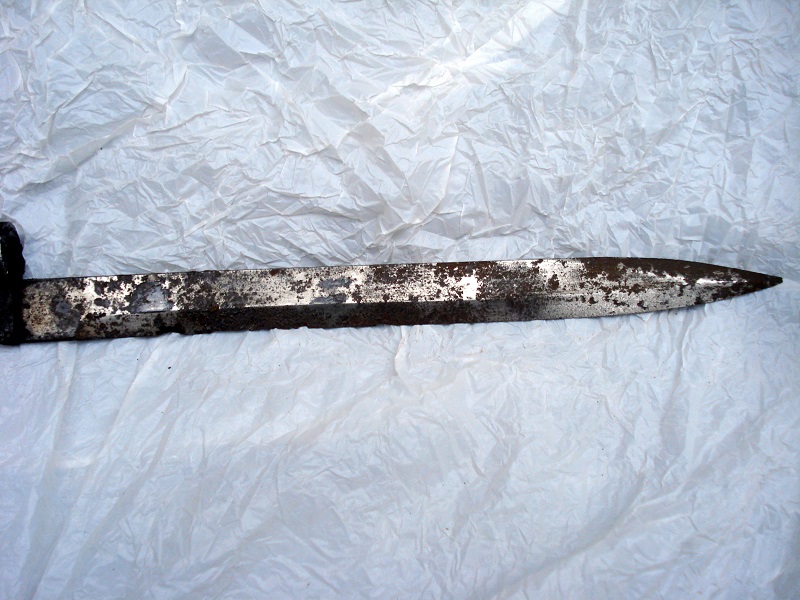

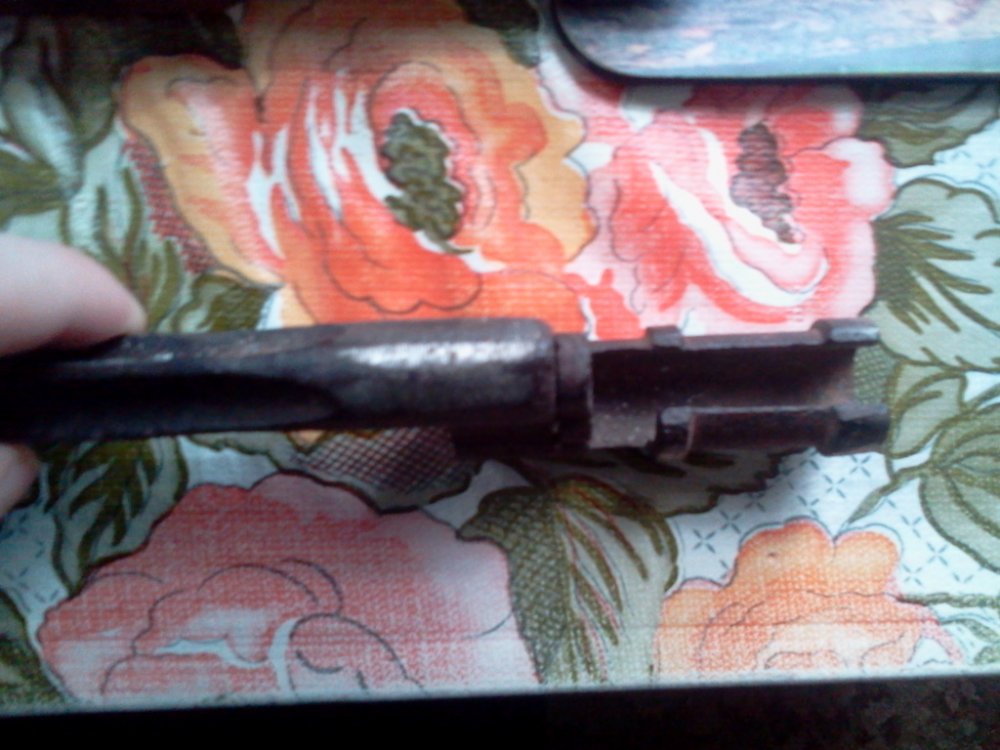

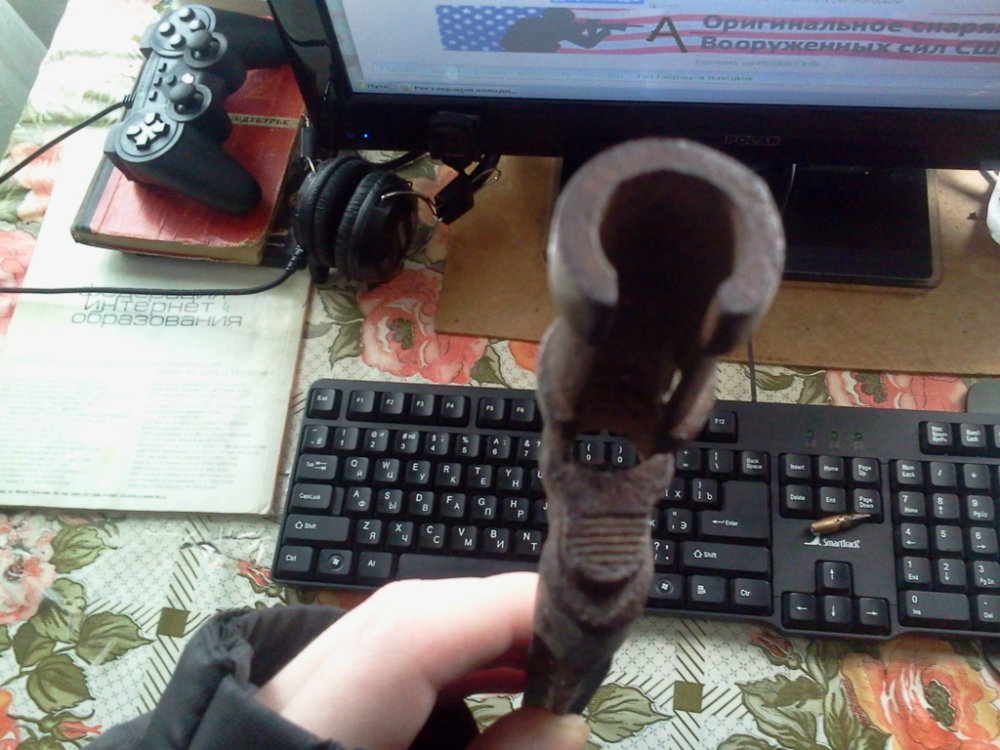

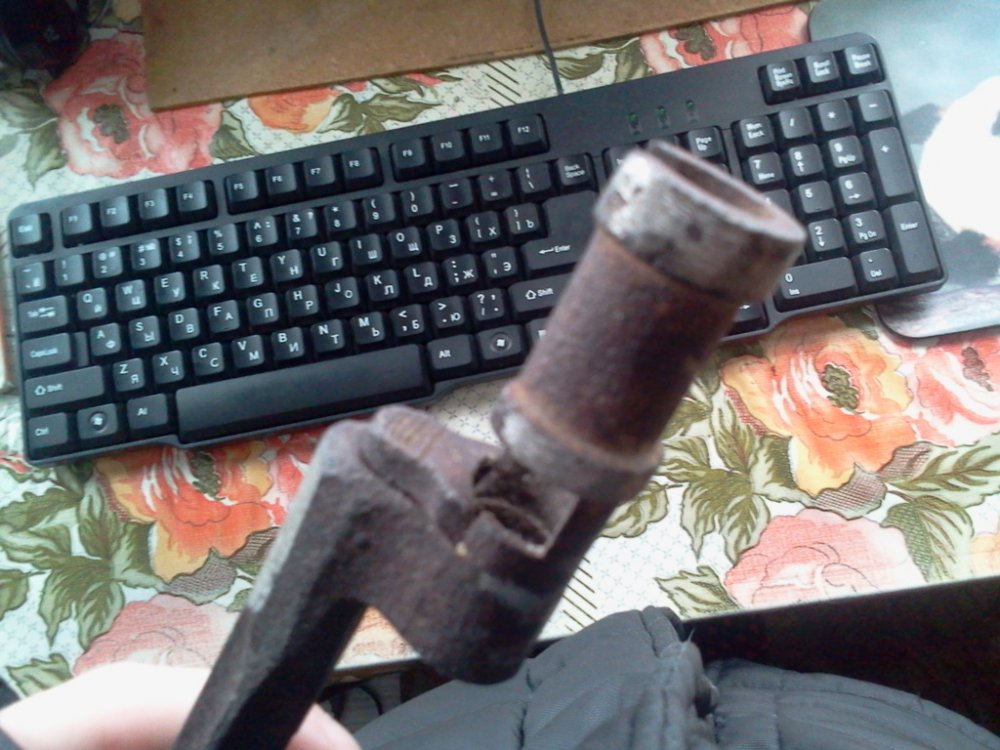

Уважаемые Камрады как восстановить вот этот штык? Штык был найден дедушкином сарае.



Металева щітка вам в допомогу!Штик гнутий,чи здається?



PURGEH
Может надо было отдельную тему создать для своего мосинского штыка, а не флудить в теме, в которой уважаемый реставратор выставляет свои работы? Или хотя бы спросить у него разрешения.



всё всё, я больше не буду

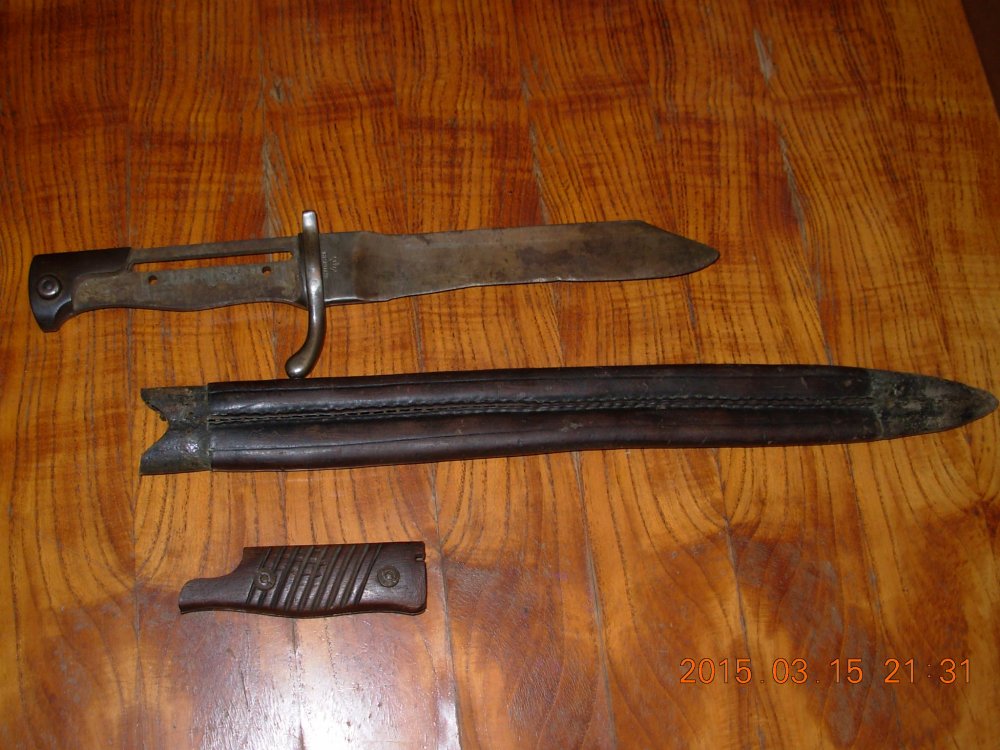

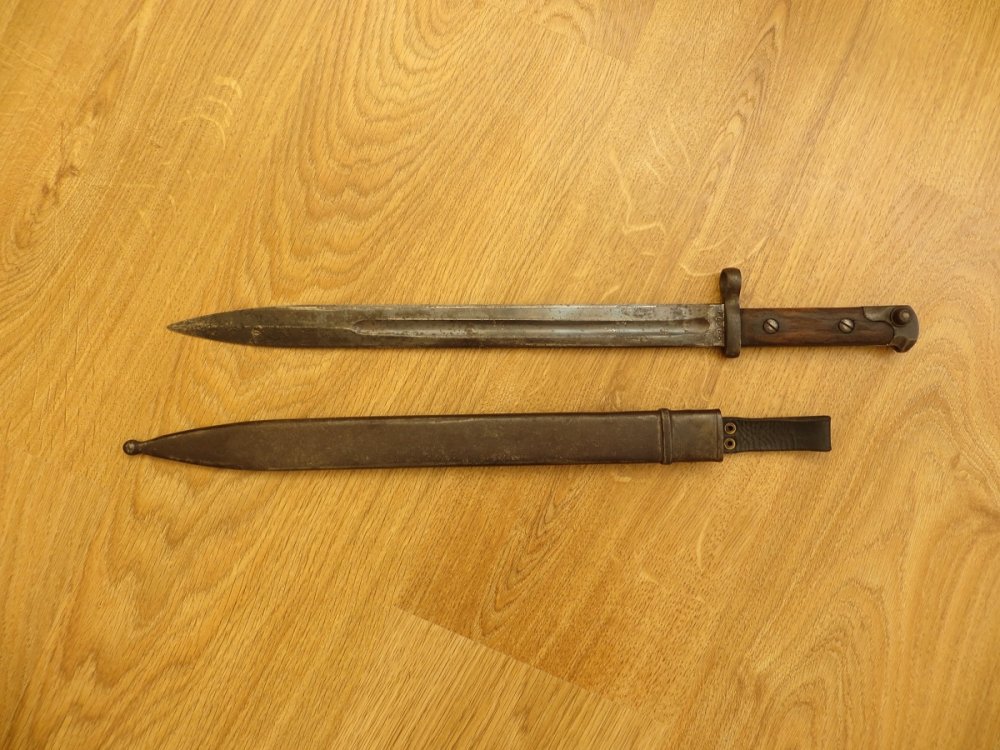

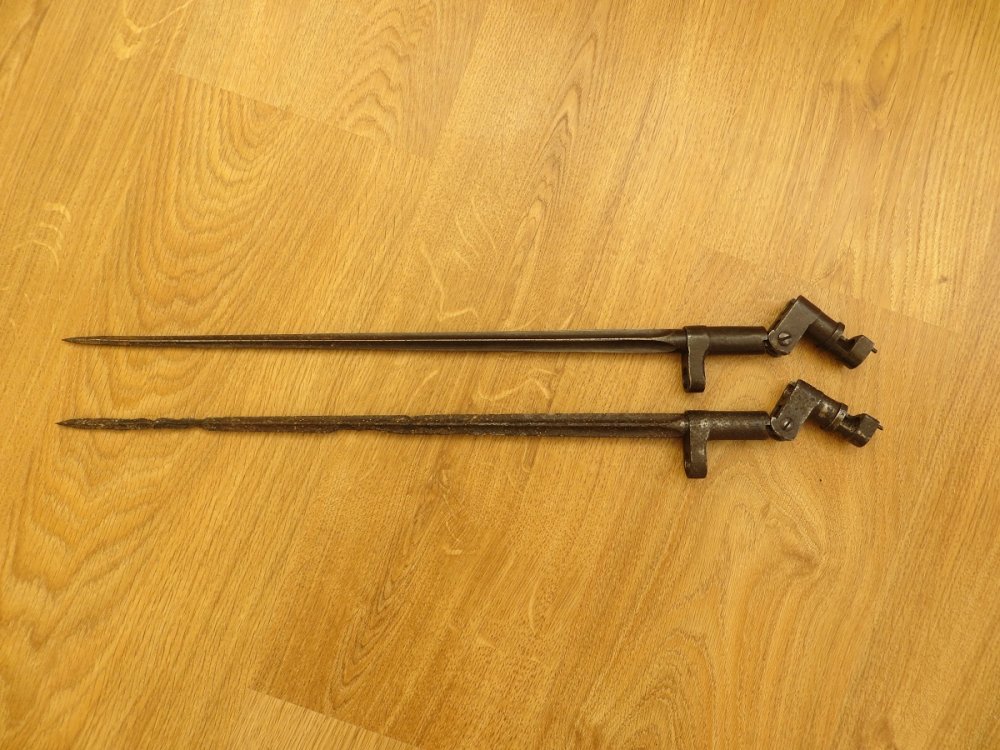

Пришла новоя партия на ремонт.

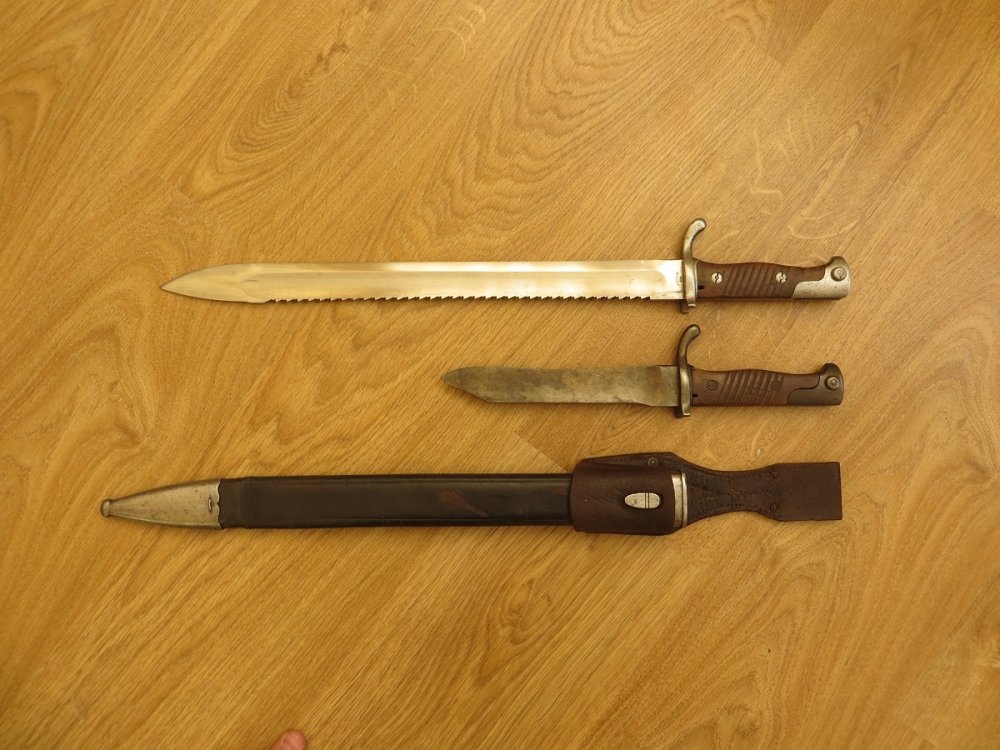

Некоторые штыки с дублерами чтобы луче вникнуть что к чему.

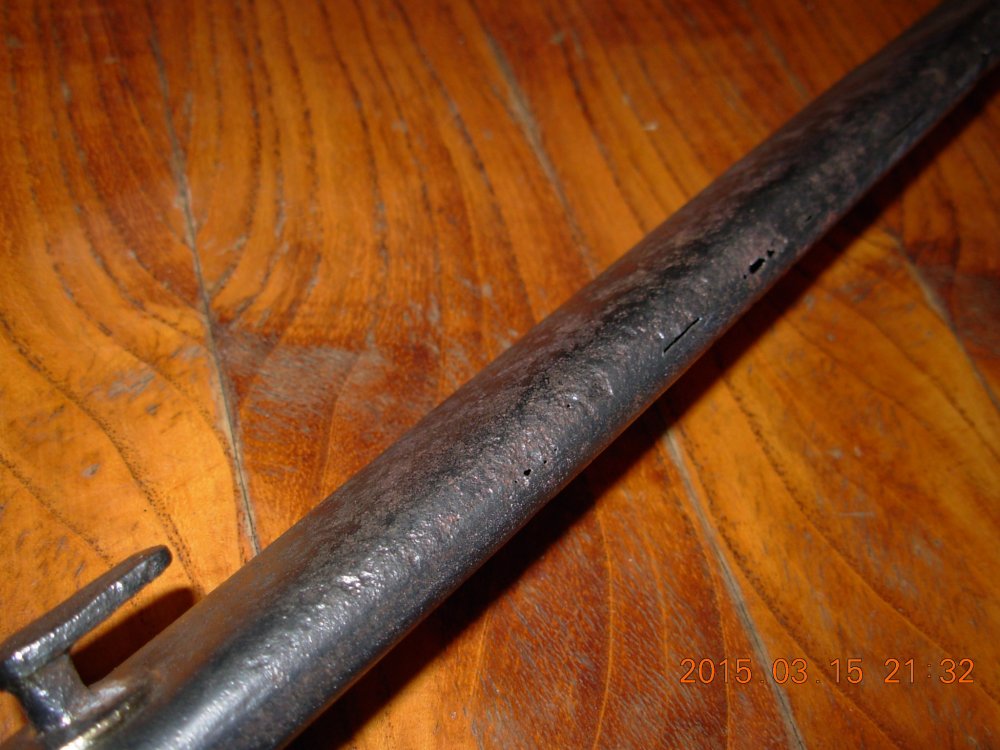

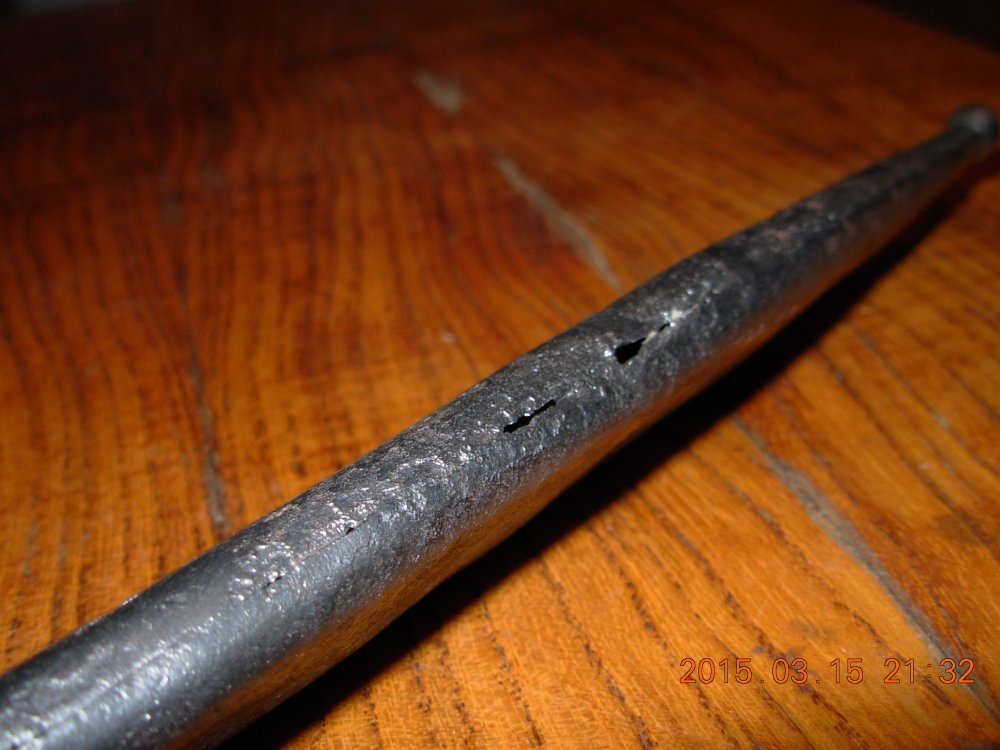

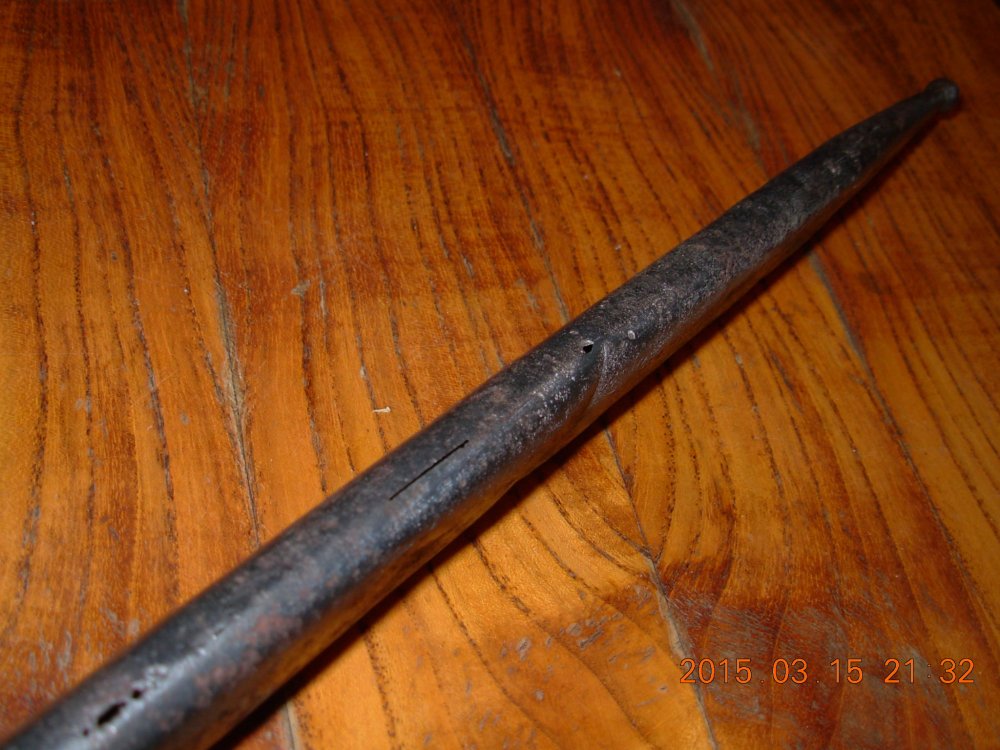

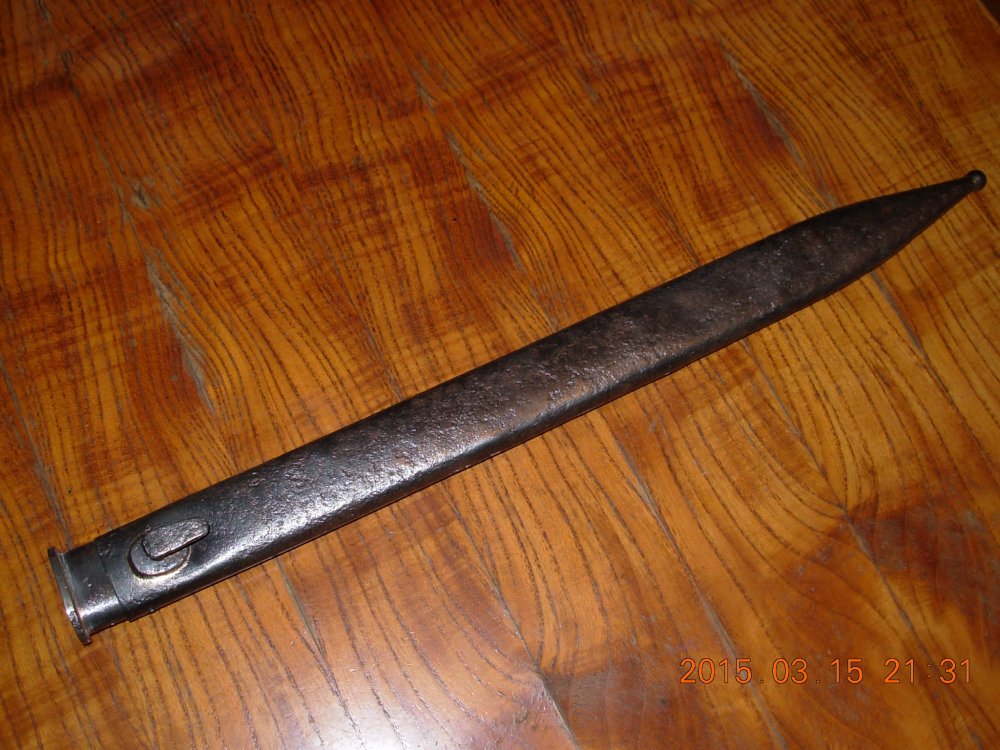

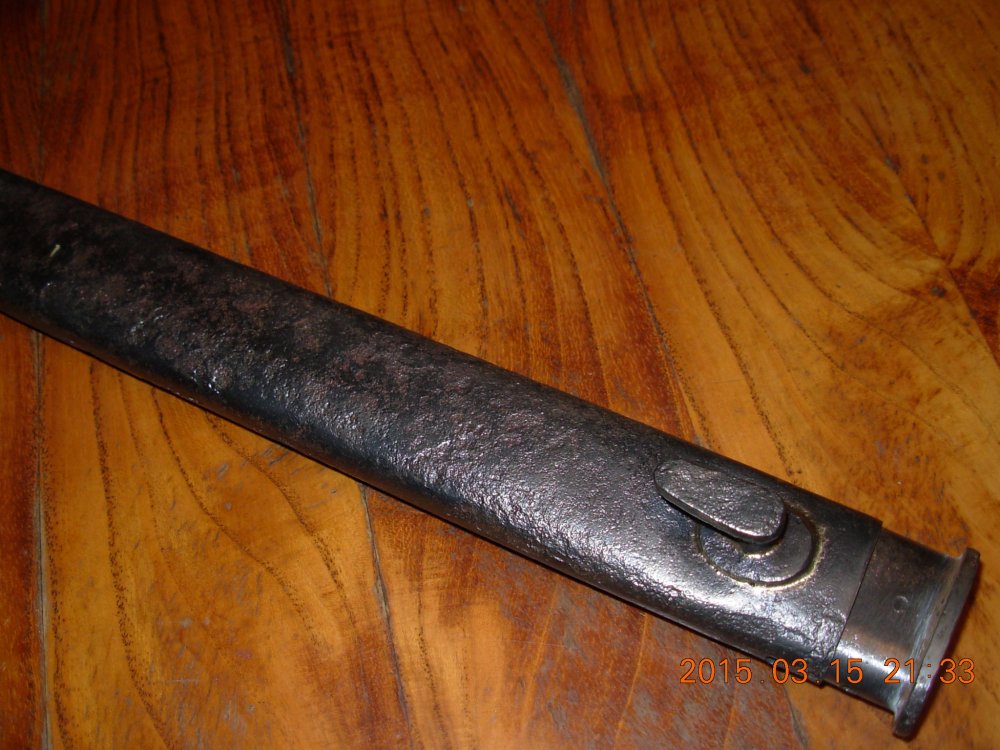

Почистил ножны Gottscho од всякой дряни.
Ничего хорошего.



Такие свищи как на этом Gottscho я завариваю углекислотным полуавтоматом , предварительно плотно засыпав во внутрь раскрошенную обмазку от сварочных электродов ( что бы меньше наплывов было внутри ) , не помешает перед сваркой наложить вместо латок стальную проволоку и проволокой к ножнам примотать , наружные наплывы не страшны , они без труда стачиваются .



Проблема в том что когдато жесть была только 0,8 мм а теперь........ ?
Сгорит все к черту!



Возможно стенки утоньшились , но самый тонкий металл у краёв свища , потом при сварке образуется валик , и к нему уже хорошо приваривается , латка часть тепла забирает , использовать сварочную проволоку 0,6 мм , у меня сейчас в работе ножны как решето , нормально получается за три раза .
