Реставрация трупика ППД-40.

Тема у розділі 'Реставрація знахідок', створена користувачем Старик Похабыч, 14 сер 2014.

Сторінка 38 з 40
  1. gauss

    gauss Schütze

    Повідомлення:
    39
    Адреса:
    Казахстан-Алматы
    всем доброго времени суток. может ли кто нибудь подсказать некоторые размеры на кожух ппд 34. с ув


    Images:

    gauss, 1 жов 2019
    #926
    artyr .1313 подобається це.
  2. До 1945 - ММГ - Пістолет-кулемети

    Цікаві лоти

    1. ППШ 40
      ППШ 40
      Ппш 40,копаний,залiзо гарне,приклад куплений з iншого ппш, деактив зроблю,де скаже покупець.
      100001 грн.
    2. 5 целых магазинов + подсумок Thompson submach...
      5 целых магазинов + подсумок Thompson submach...
      Thompson submachine gun 5 целых магазинов + подсумок Склад Состояние близкое к отличному. Один мага...
      4000 грн.
    3. Затвор ППШ СХП
      Затвор ППШ СХП
      Затвор ППШ СХП
      2400 грн.
    4. Стволик ППС
      Стволик ППС
      Новодельный стволи ППС.под люгер,глубина патронника до сужения 2,1 см,выходное отверстие 2,5 см., дв...
      600 грн.
    5. ППС-43 под СХП (Блокадник) им. Воскова
      ППС-43 под СХП (Блокадник) им. Воскова
      Вашему вниманию крайне редчайшая вещь, ММГ ППС-43 1943 года выпуска в отличном состоянии. Выпущенный...
      20200 грн.
  3. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ
    Всем доброго, молотка часом на продажу ни у кого нету?

    Andrew1965, 17 жов 2019
    #927
    artyr .1313 подобається це.
  4. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.562
    Адреса:
    Україна.

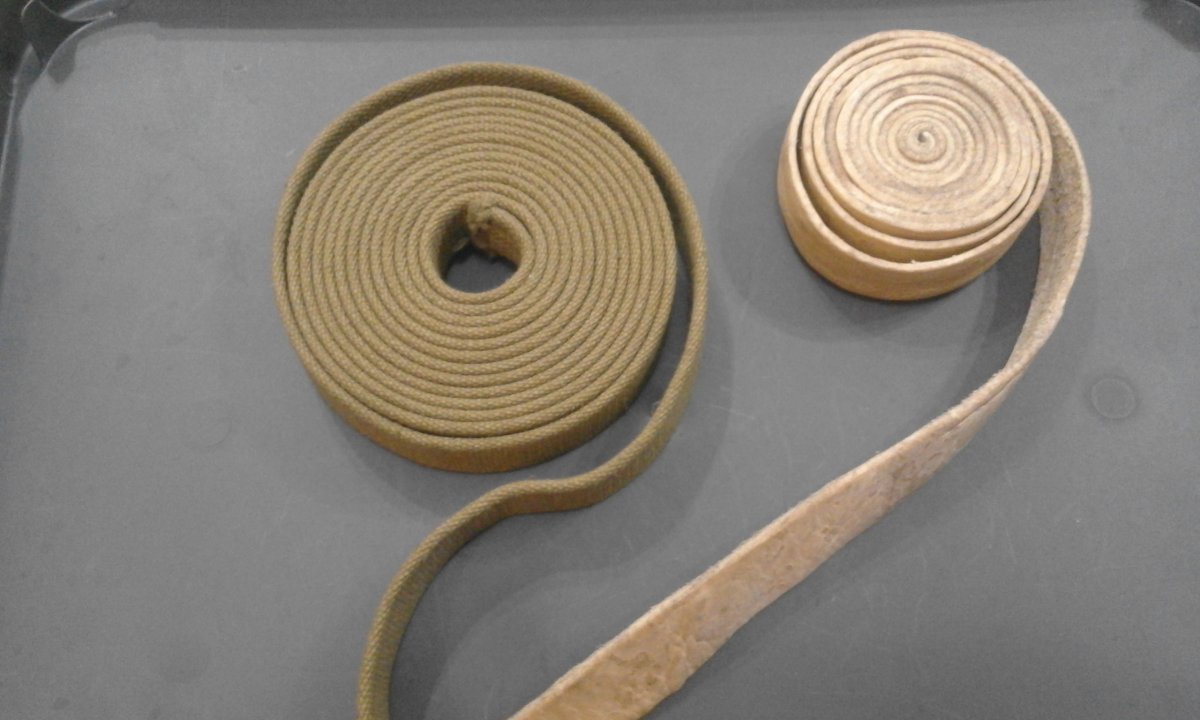

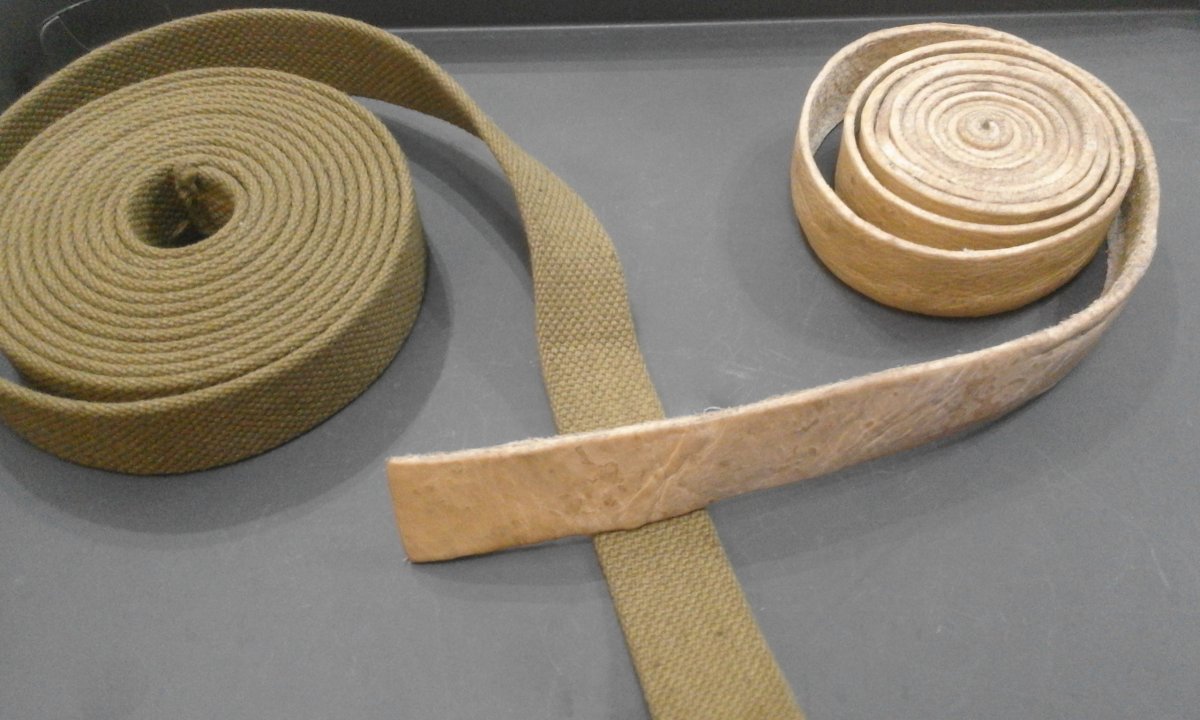

    Прикупив ремінець та сиромяту шкіру. Ремінь такий робити буду це вже зрозуміло. Але ще маю питання чи правильно вказана ширина ремінця 26мм, бо це майже на 10мм вуще штатного реміня ППШ 41 ?.


    Images:

    663, 20 жов 2019
    #928
    RIHARD 77, Криос, БЛК та ще 1-му подобається це.
  5. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА

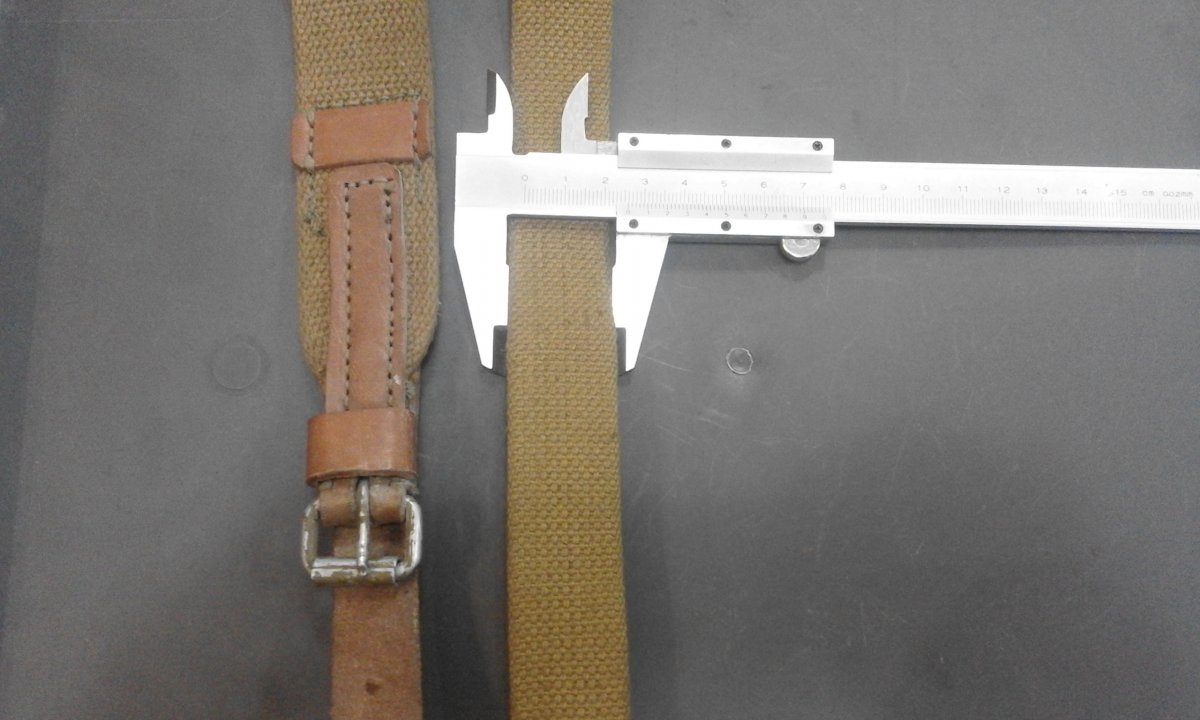

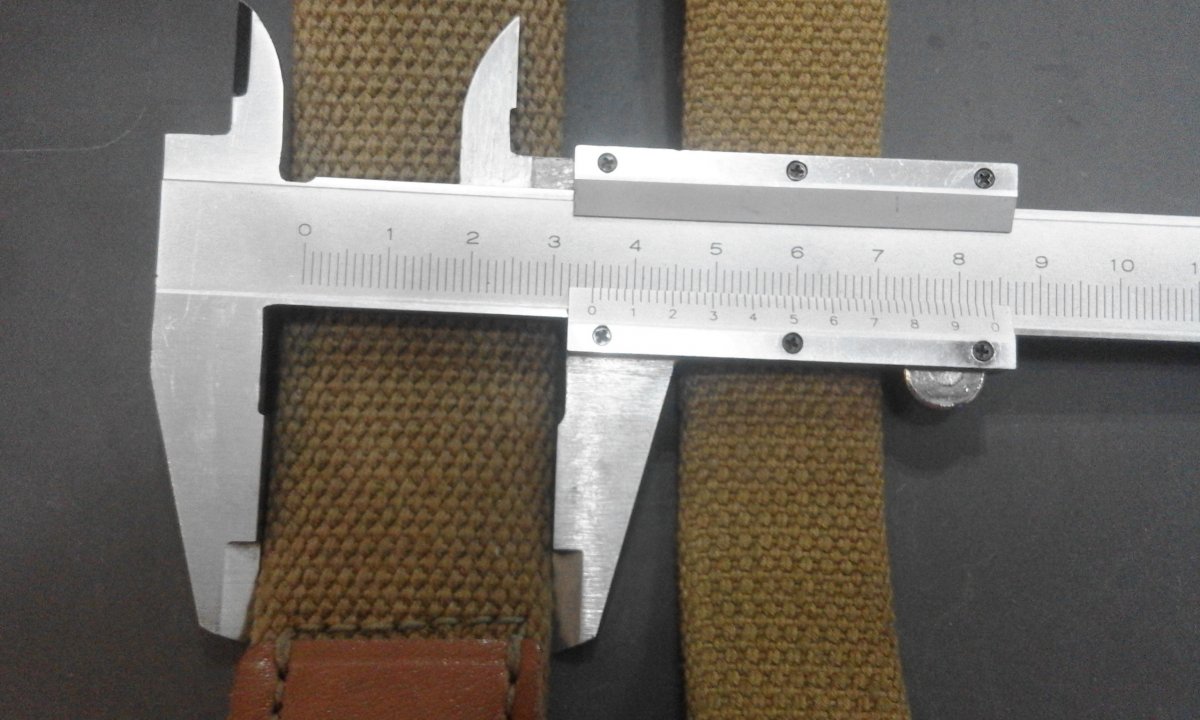

    Приветствую!.На моих ремнях ППД 26 мм. ППШ 35-36 мм.С ув Артур.

    artyr .1313, 20 жов 2019
    #929
    Криос та 663 подобається це.
  6. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.562
    Адреса:
    Україна.

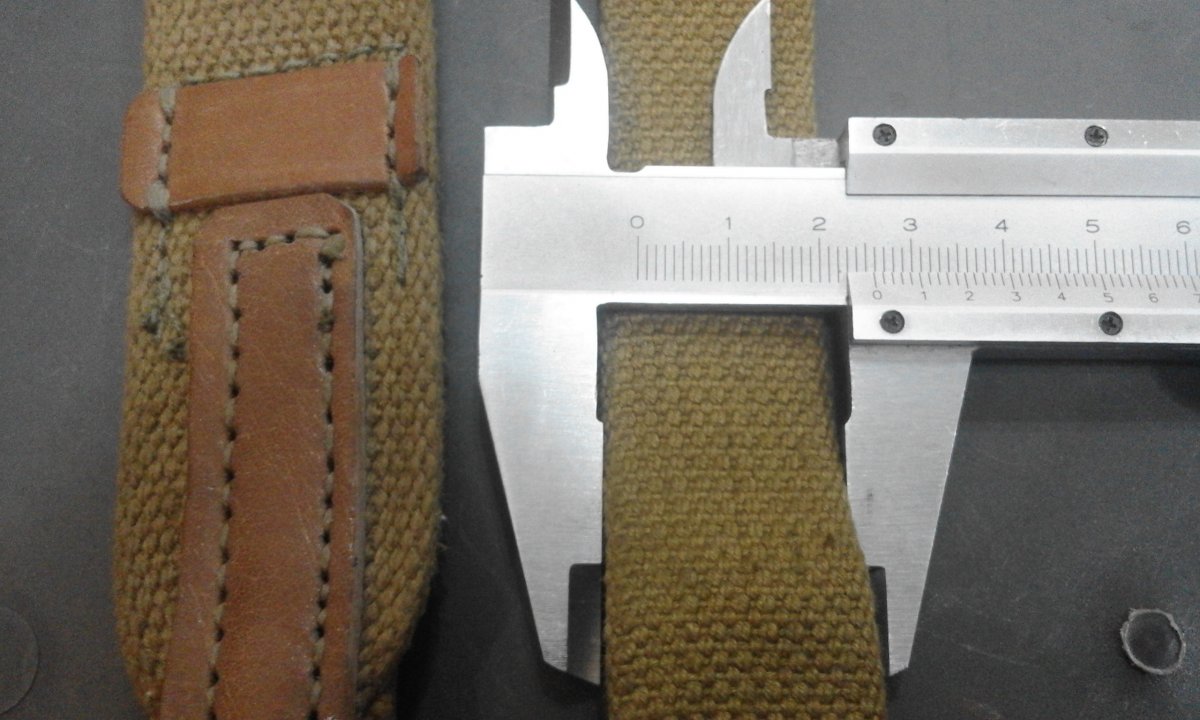

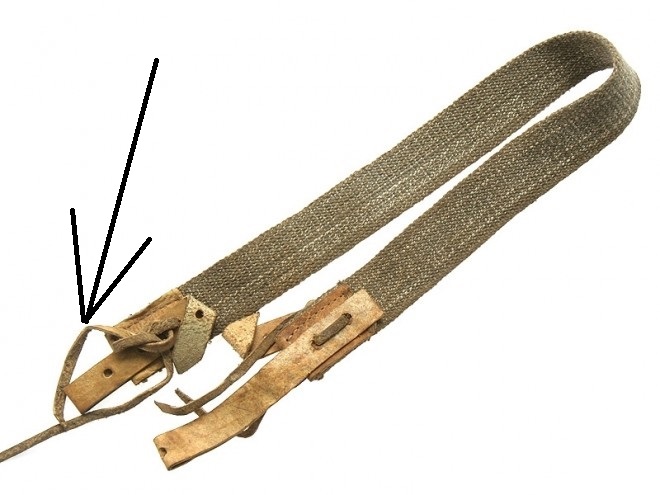

    Дякую, все зрозуміло. Переглядаючи фото, звернув увагу на один факт. Лише на цім однім фото є два не стандартних ремінці. Бієць номер 1 з раннім ППШ і ремінь явно на завязках а в бійця номер 2 хоч і не видно що за зброя но ремінь явно вущий ніж стандартний.


    Images:

    663, 20 жов 2019
    #930
    artyr .1313, fideleos та БЛК подобається це.
  7. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ
    Доброго, еще усм нужен, може кто поможет

    Andrew1965, 21 жов 2019
    #931
  8. лиса

    лиса Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    16
    Повідомлення:
    641
    Адреса:
    Украина

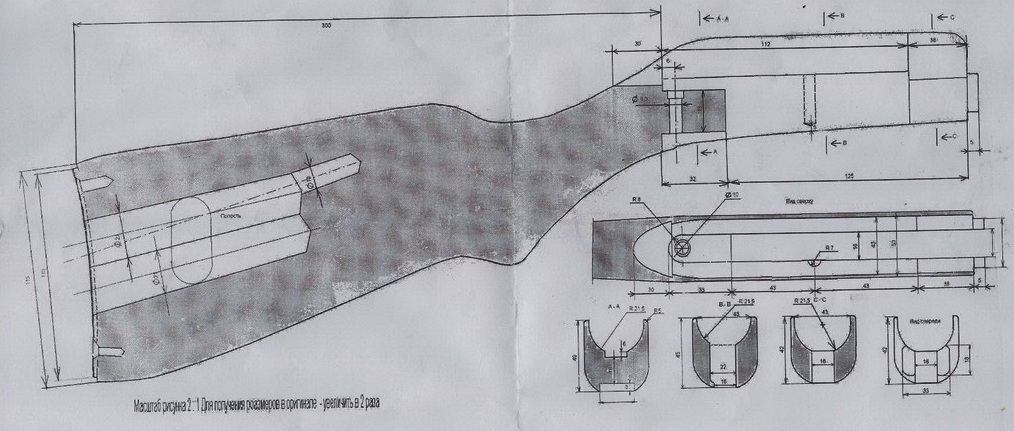

    вот, перелистал тему, небыло чертежа. тыльник таки на 114-115мм))
    всем кто настрогал деревях - конечно поздно уже, а кто ещё планирует - пригодится.Цифры видны плохо, но в программе можно увеличить 1к1 на мониторе ,сопоставить и доставить размеры.


    Images:

    ППД приклад1.jpg
    лиса, 21 жов 2019
    #932
    663, A10A, Криос та ще 1-му подобається це.
  9. лиса

    лиса Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    16
    Повідомлення:
    641
    Адреса:
    Украина
    не увидел ,кстати, чертежа передней части ложа? и себе не оставил в своё время. Докиньте до пары к этому чертёжику.

    лиса, 22 жов 2019
    #933
  10. A10A

    A10A General-leutnant

    Повідомлення:
    21.900
    Адреса:
    Київ, Україна
    ...приятно вИдеть (сначала дерево было желтого цвета)
    кто-то его ужЕ отмасштабировал
    цевье - был отдельный рисунок

    З.Ы. ...оригинал не сохранился (был полный пакет эскизов/размеров)
    на "ганз" есть мальенькие копии - цифры тоже не читабельны (зато в цвете :D)...

    A10A, 22 жов 2019
    #934
    зав1973 та лиса подобається це.
  11. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.562
    Адреса:
    Україна.

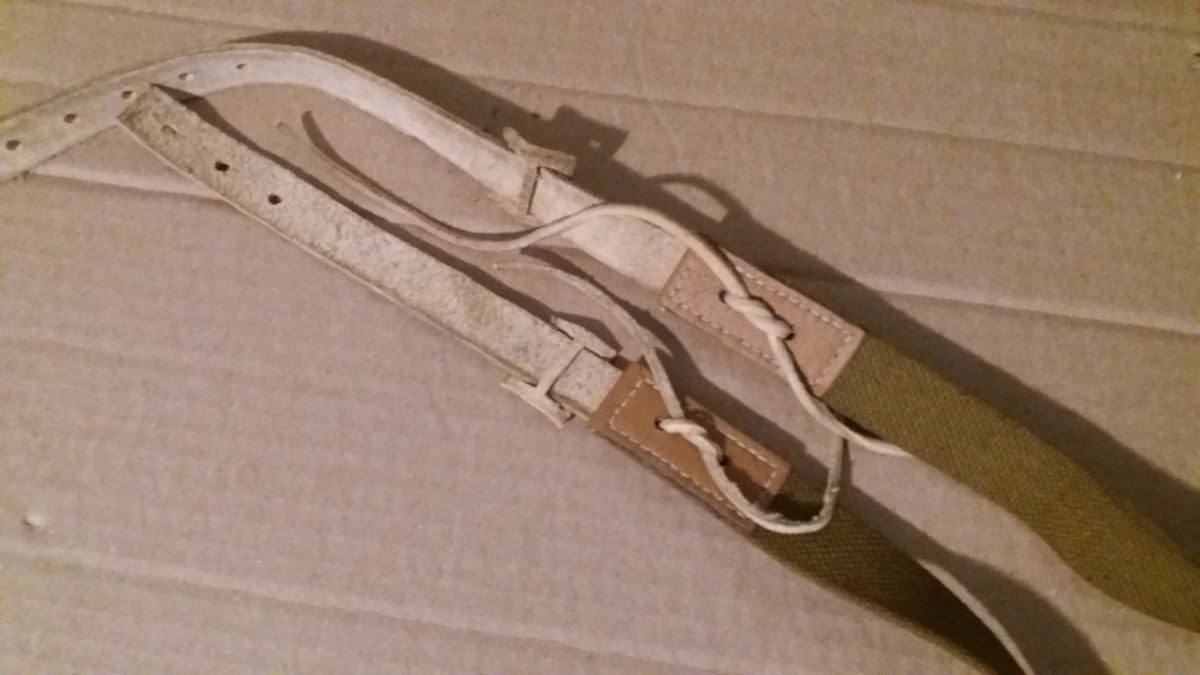

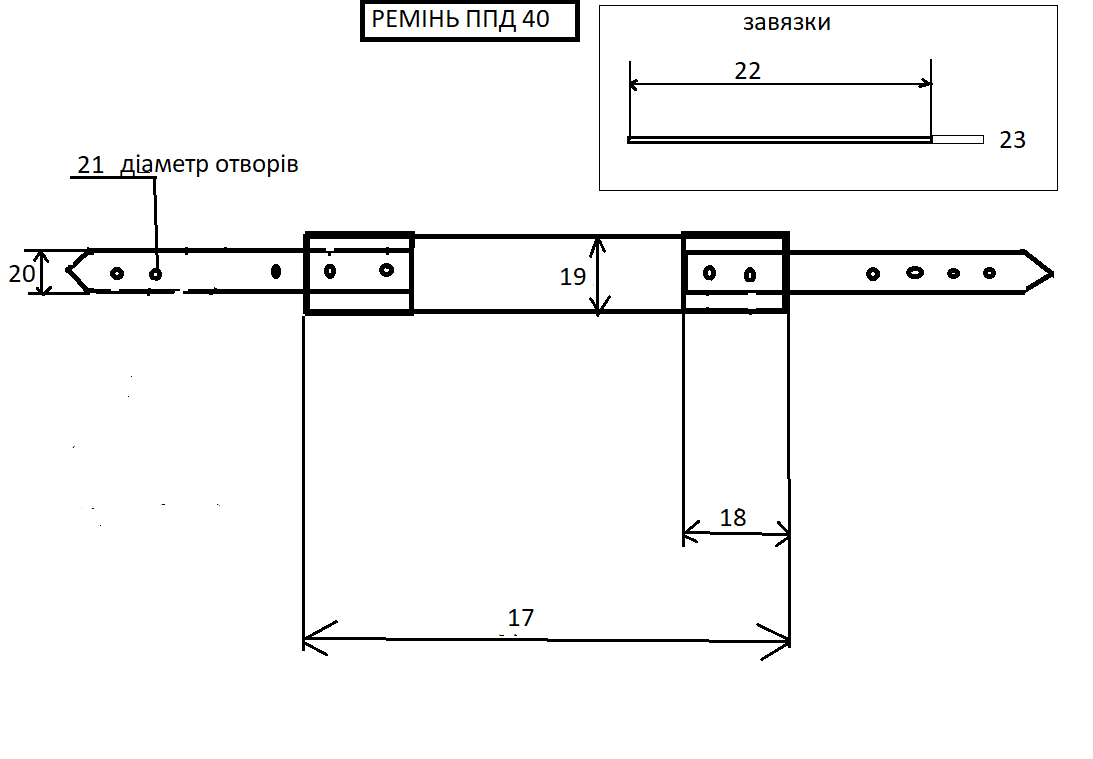

    Хочу в вас уточнити розміри самих завязок. Я так зрозумів вони різної довжини 41 см та 24 см ?.


    Images:

    663, 23 жов 2019
    #935
    artyr .1313 подобається це.
  12. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА
    Приветствую!.Да длинна такая , но короткого вполне хватает.С ув Артур.

    artyr .1313, 23 жов 2019
    #936
    663 подобається це.
  13. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.562
    Адреса:
    Україна.

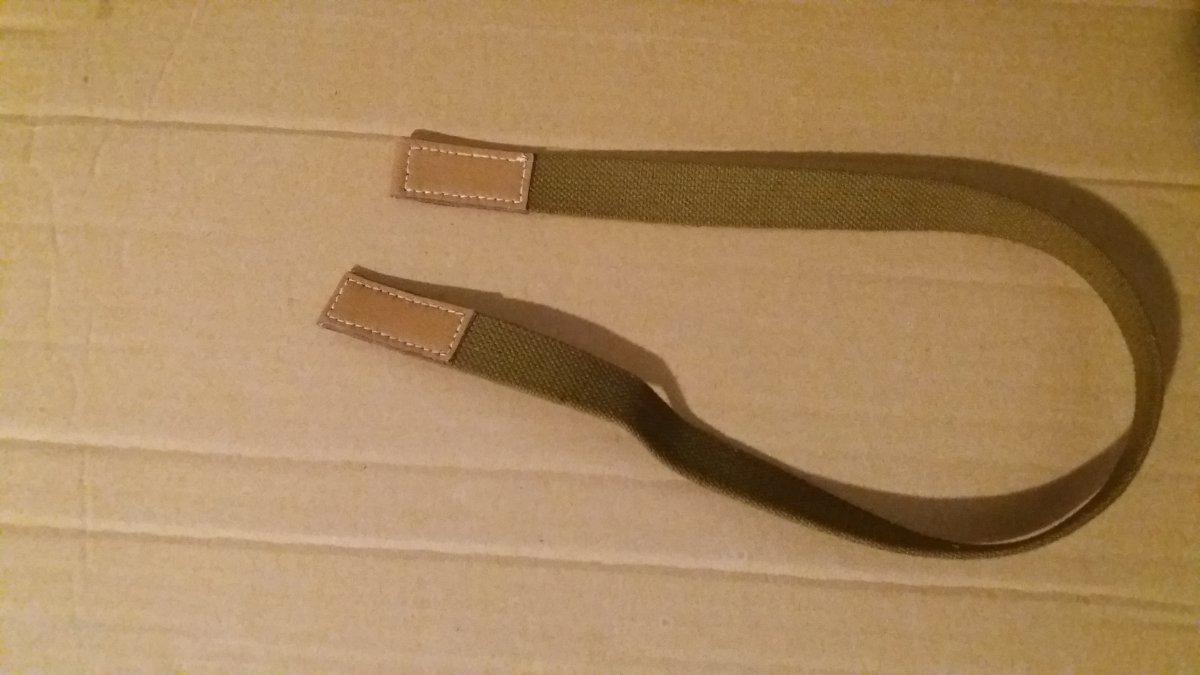

    Прийнявся за виготовлення ремінця.

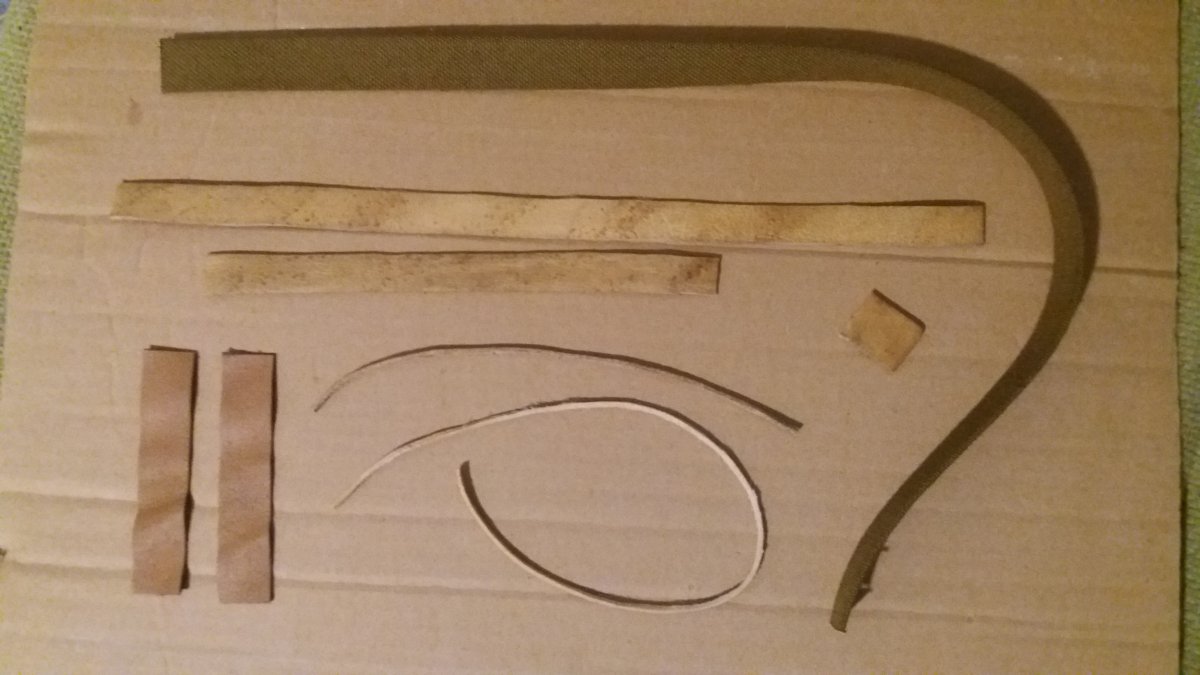

    Нарізав заготовок.

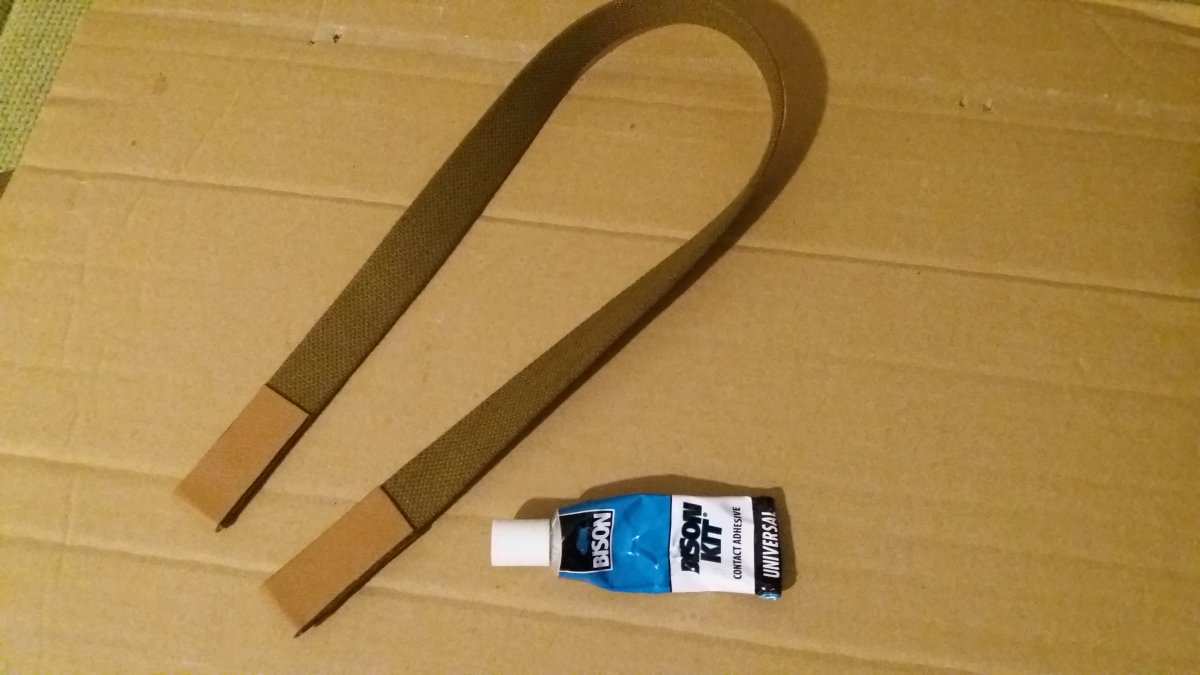

    Для зручності пришивання шкіряних наконечників, чуть підклеїв шкіру до ремінця.

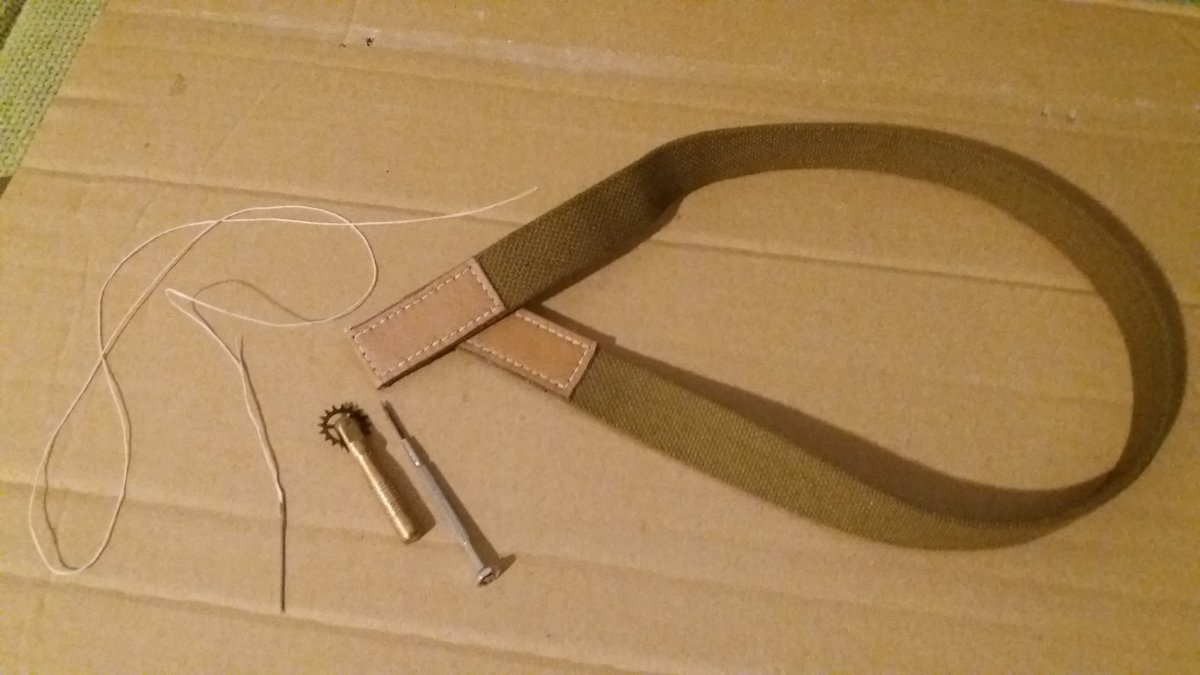

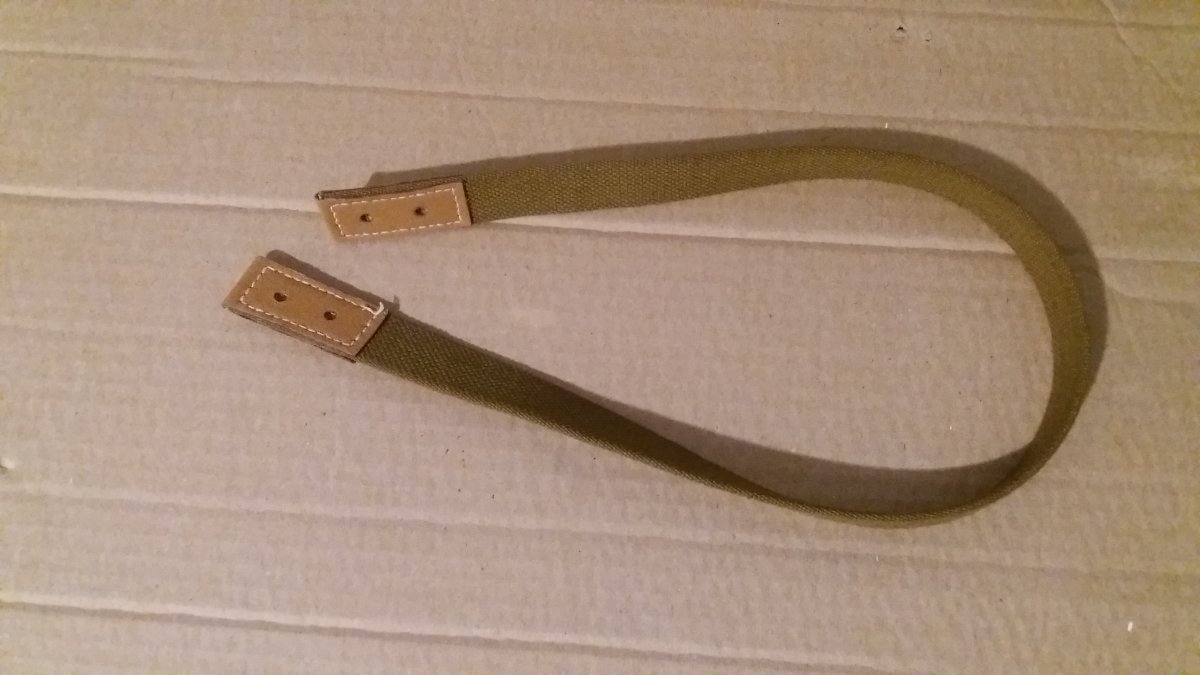

    Пришивав в ручну, стіжки позначав завчасно виготовленою приблудою. Нитки натуральні. Позначку стіжків робив з обох сторін, щоб виглядало акуратніше.

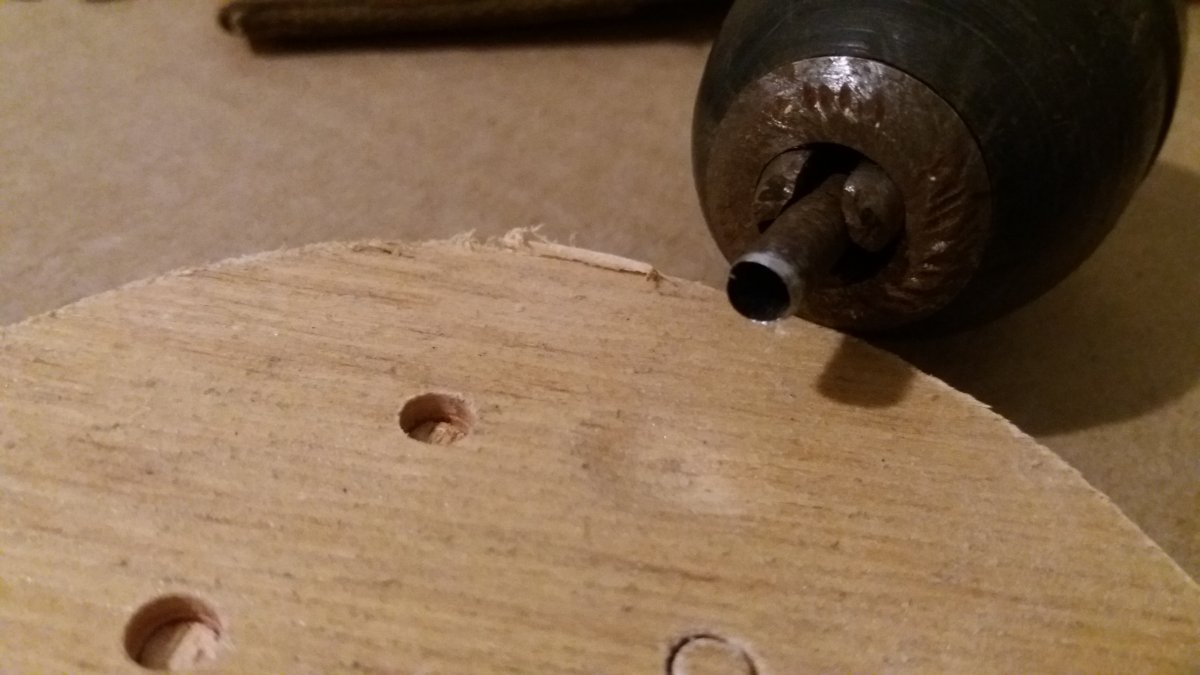

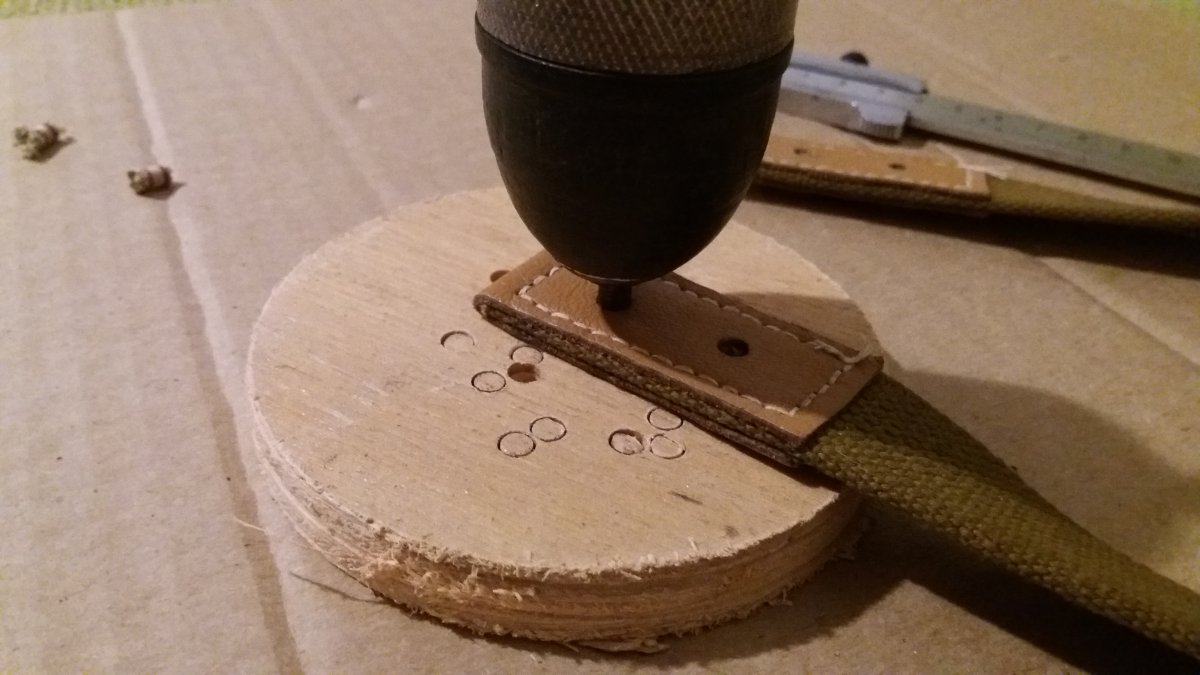

    Позначив та просверлів дирки під завязки. Сверлів трубкою, дуже легко та зручно.

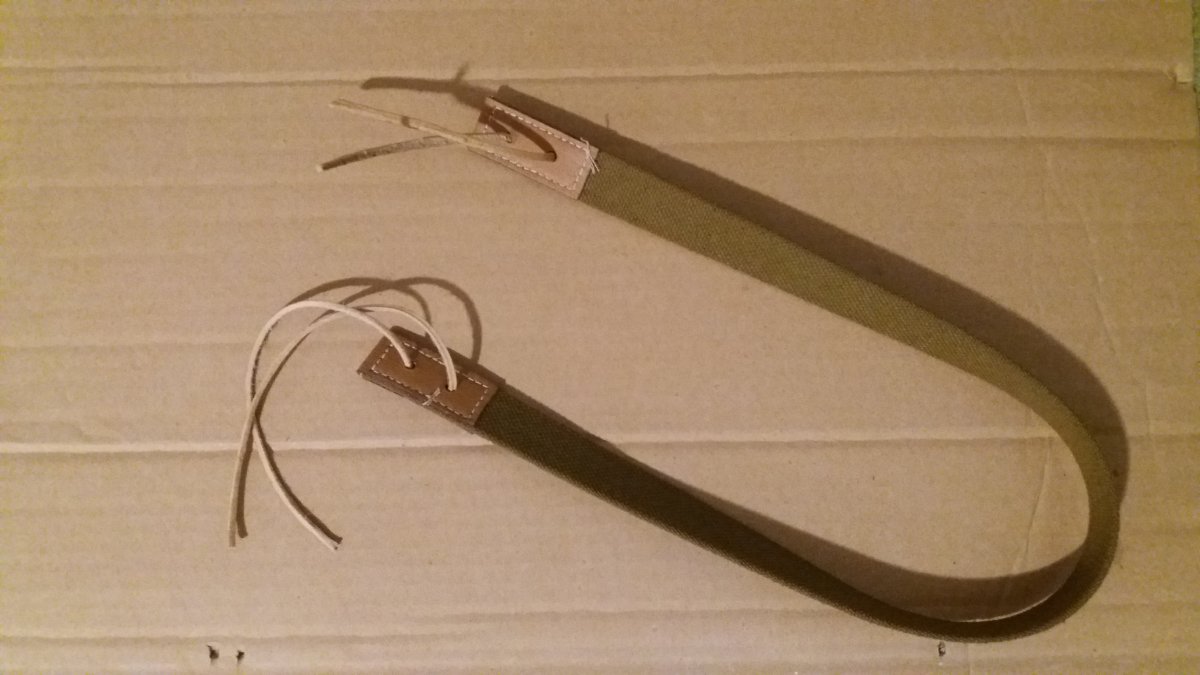

    Поставив завязки.
    На сьогодні все.


    Images:

    663, 11 лис 2019
    #937
    Старик Похабыч, Andrej.An86, Криос та 5 іншим подобається це.
  14. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ
    Доброго, тупо напильником по предоставленным оригиналам на глаз, из шинки вырезал и\или выпилил пару деталей, бо фрезеровщикам такая работа очень сложная:


    Images:

    Andrew1965, 11 лис 2019
    #938
    ALEKS81, Helmut Hesler, 663 та 4 іншим подобається це.
  15. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.562
    Адреса:
    Україна.

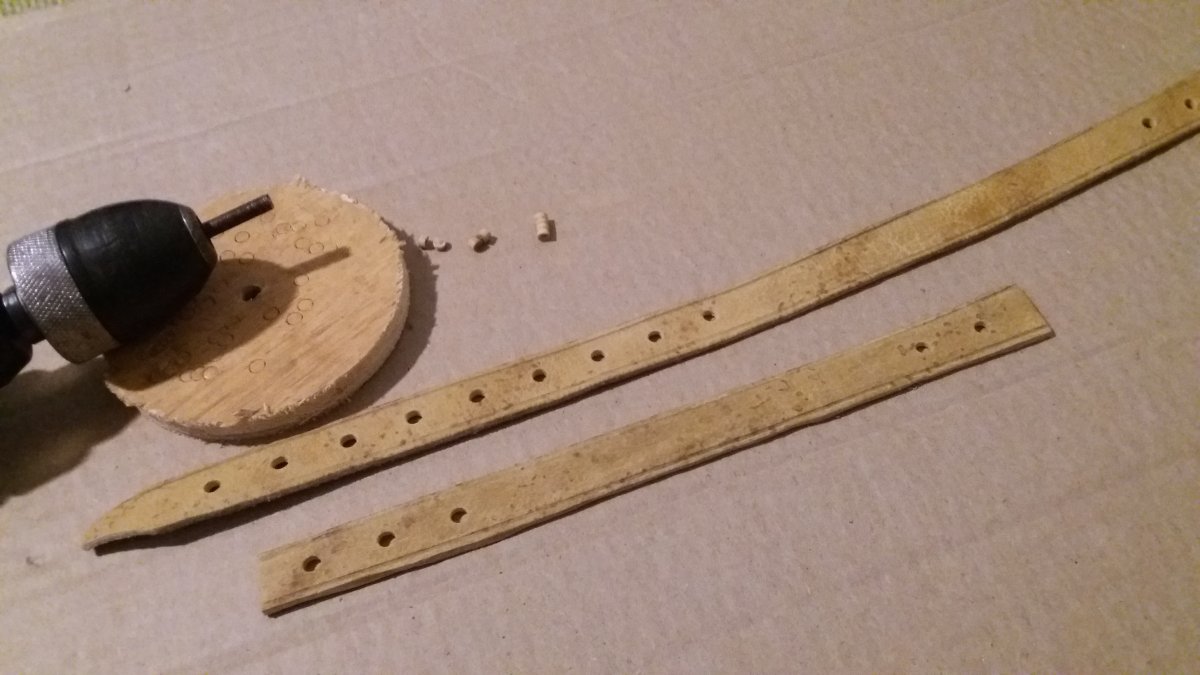

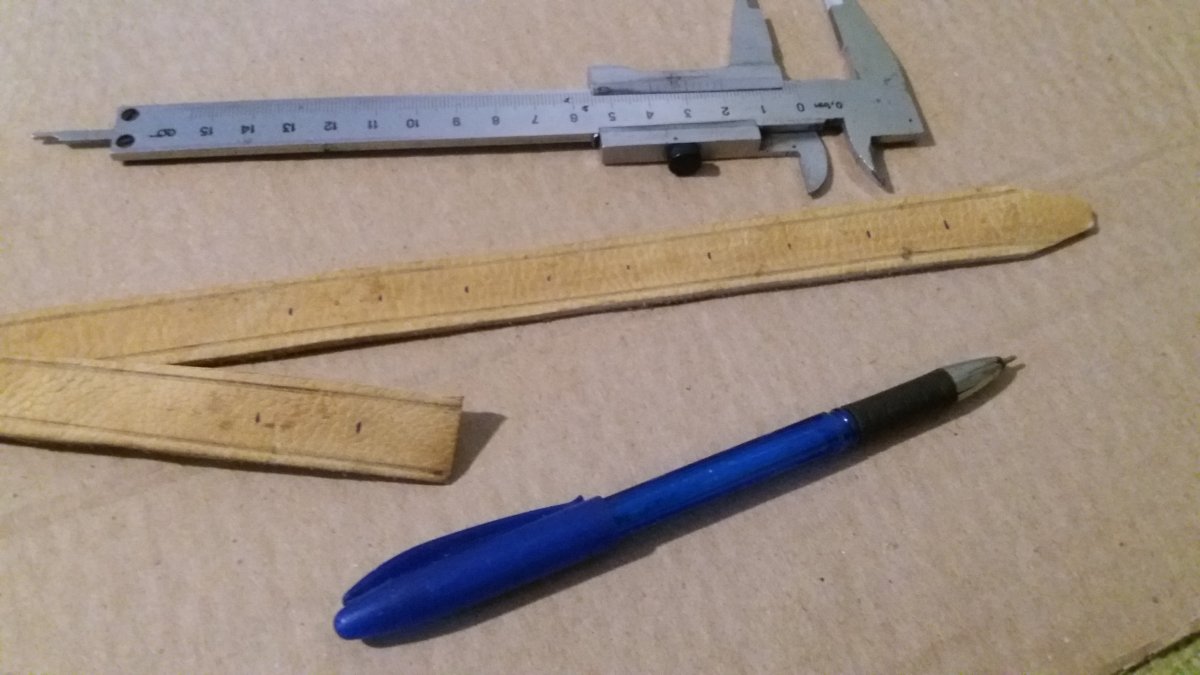

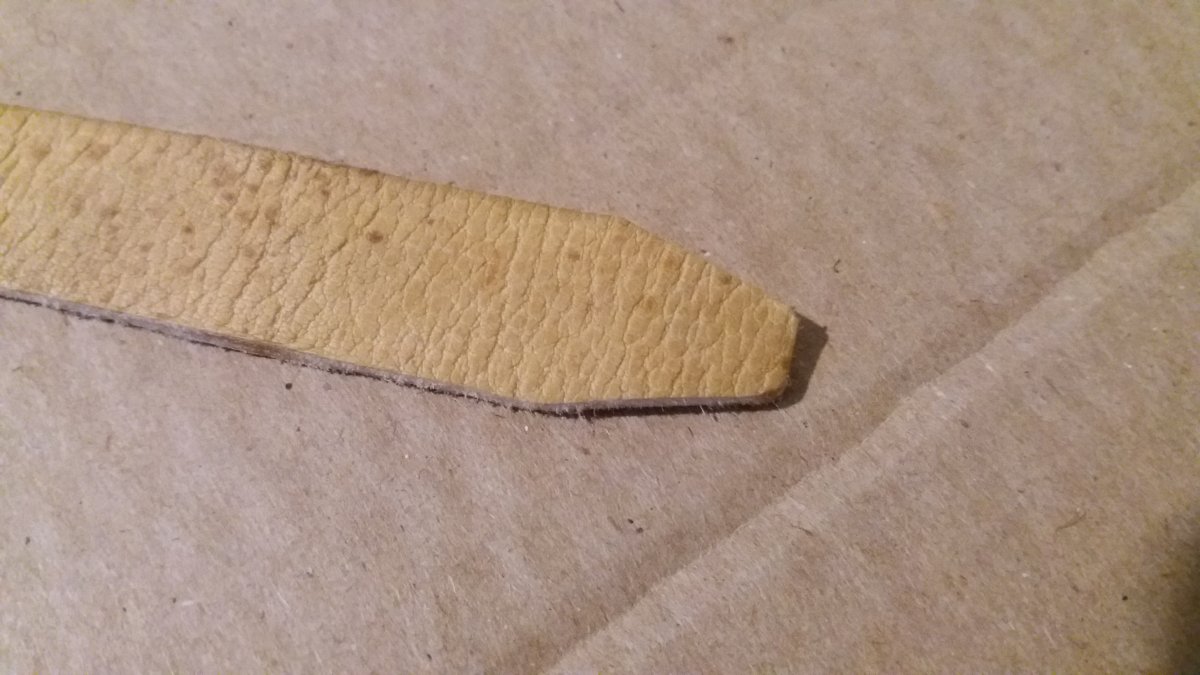

    Сформував кінці на заготовках з сиромятої шкіри.

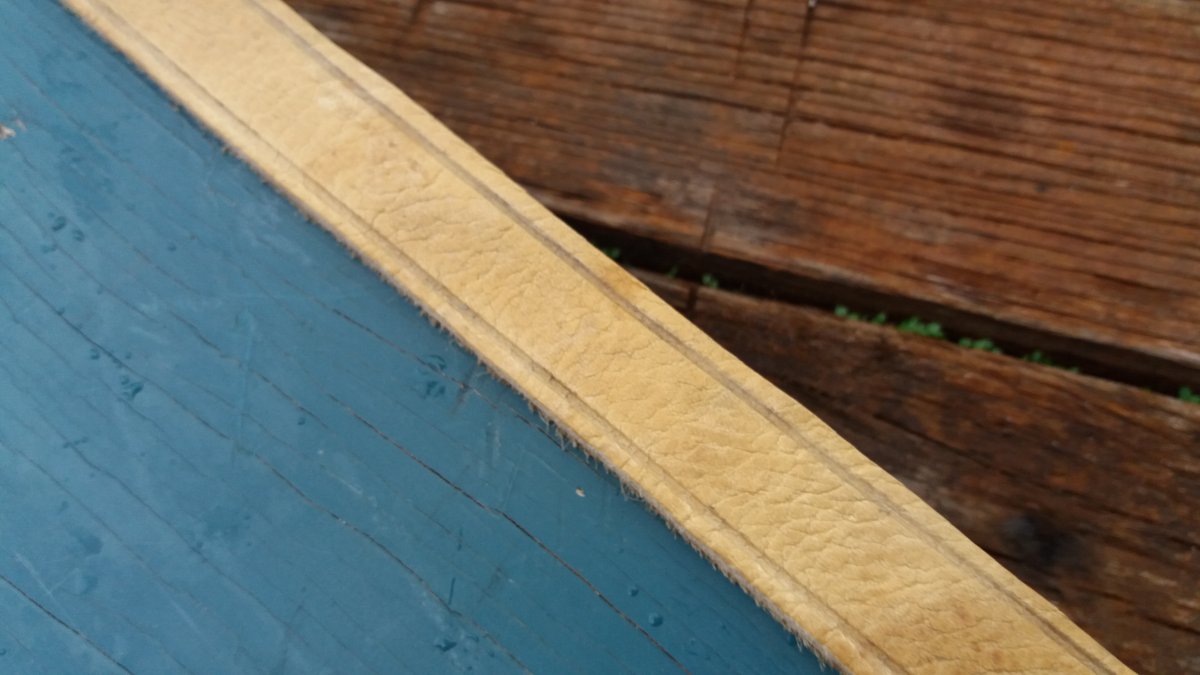

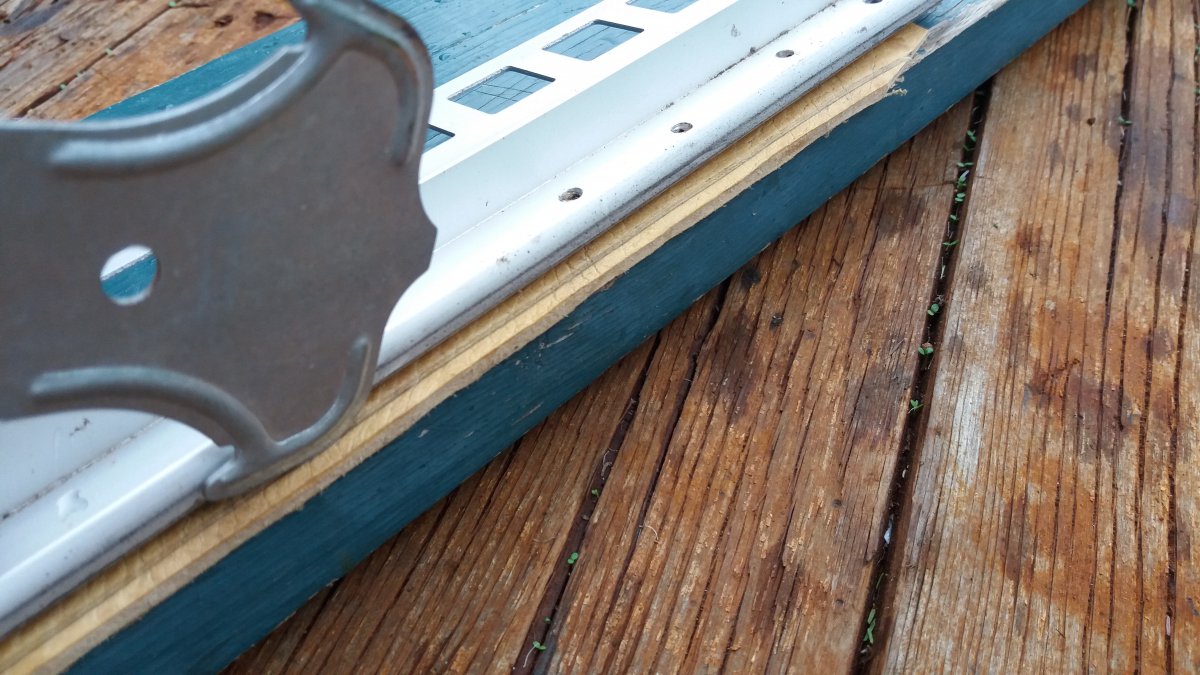

    Приложив по краю дошки (можна і по накресленій лінії) заготовку, щоб заготовка рівно лягла, приложив планку та півкруглим придметом який перший попався під руку зробив відтиск лінії. решти відтисків робив аналогічно.

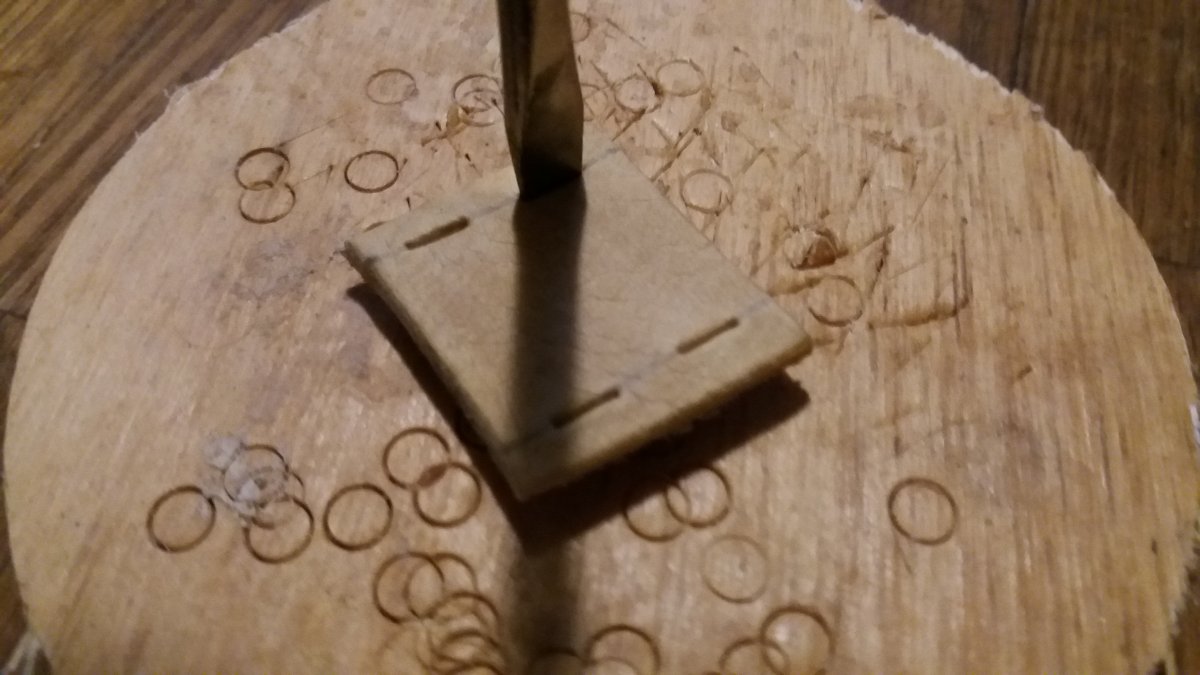

    Зробив відмітку та насверлів трубкою дирок. Отвір в трубці скрізний тож чистити від кругляшів які його забивають легко


    Images:

    663, 12 лис 2019
    #939
    Andrej.An86, artyr .1313, БЛК та 2 іншим подобається це.
  16. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.562
    Адреса:
    Україна.

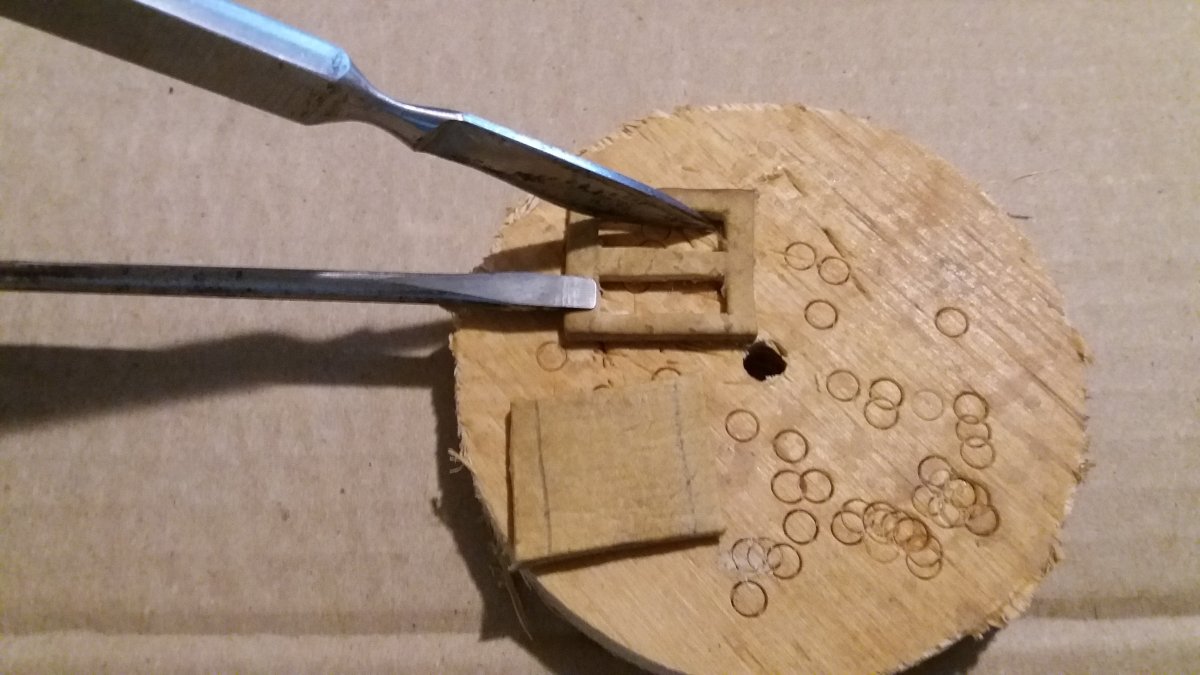

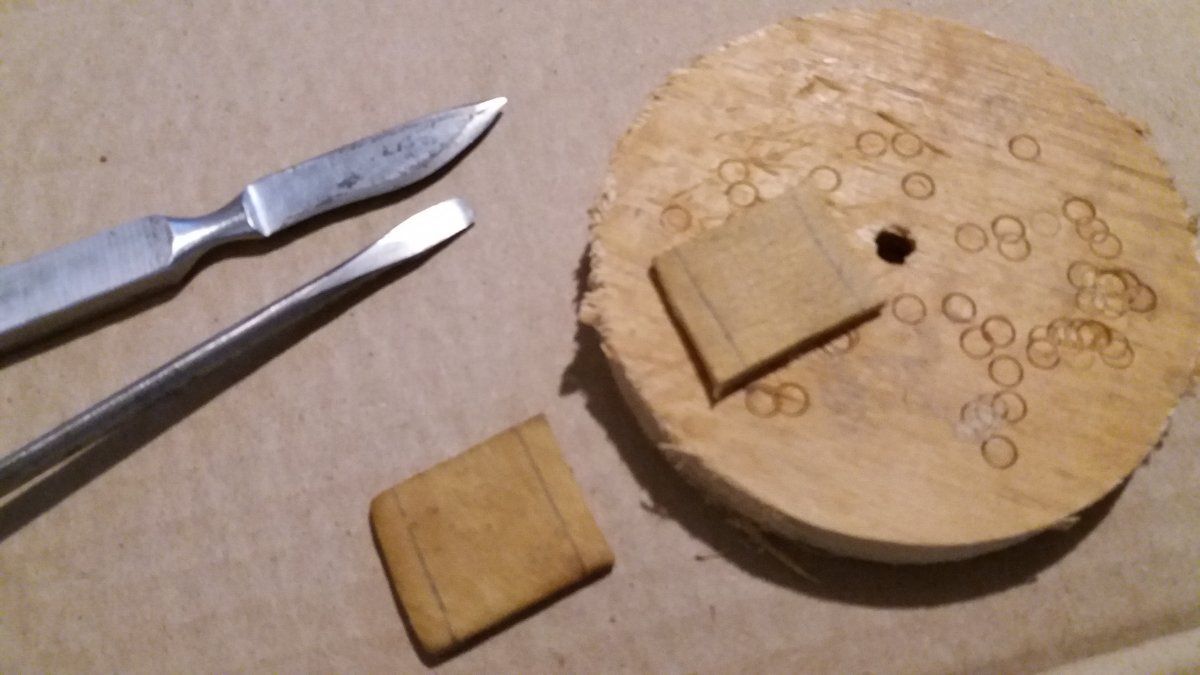

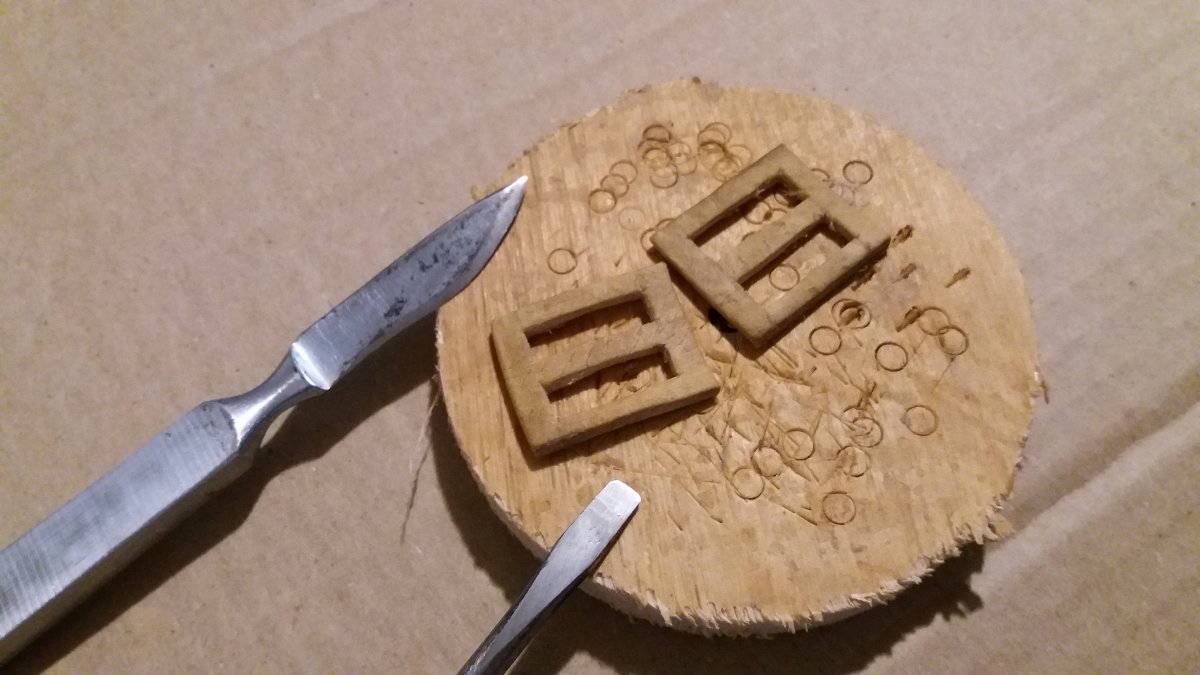

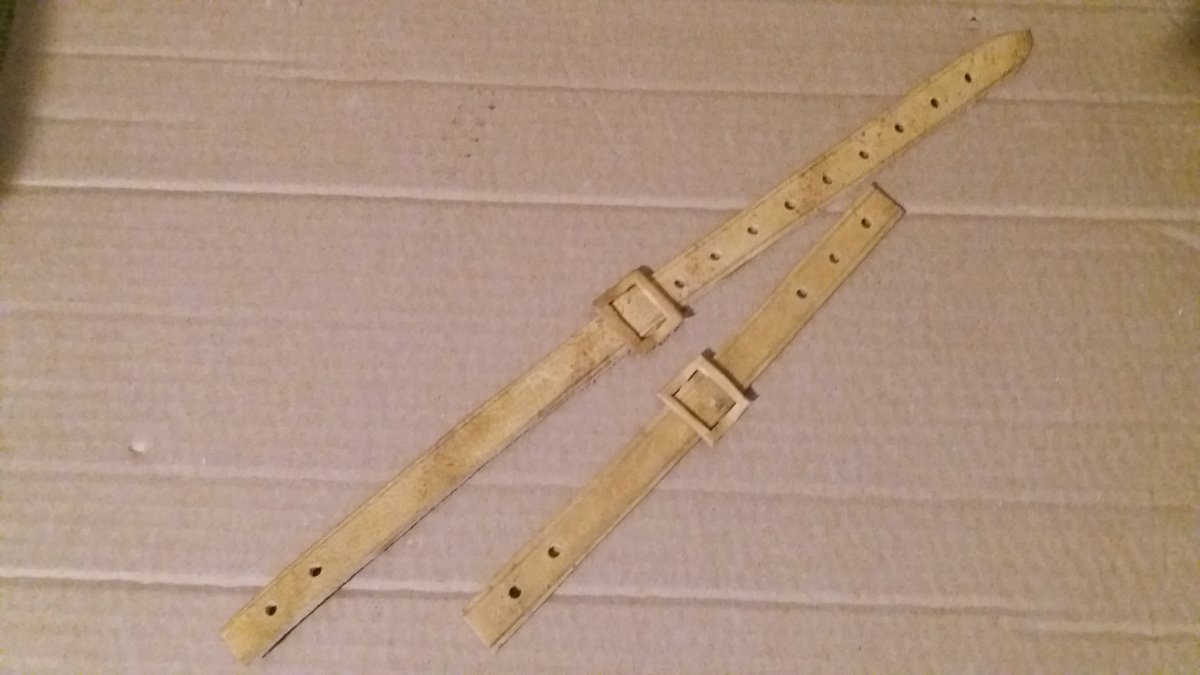

    Ці деталі робив на око, чисто з вигляду. Старою заточеною викруткою зробив бокові висічки, просто протиснувши шкіру, решти все доробив скальпелем.


    Images:

    663, 12 лис 2019
    #940
    лиса, Andrej.An86, artyr .1313 та 3 іншим подобається це.
  17. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.562
    Адреса:
    Україна.

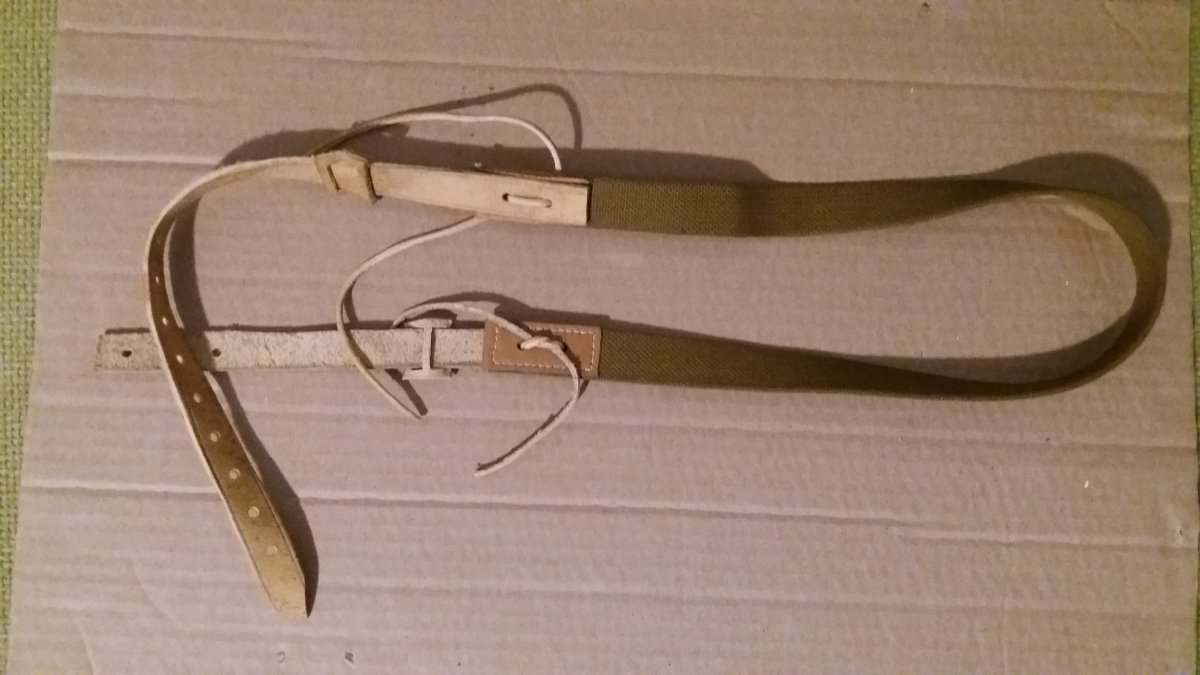

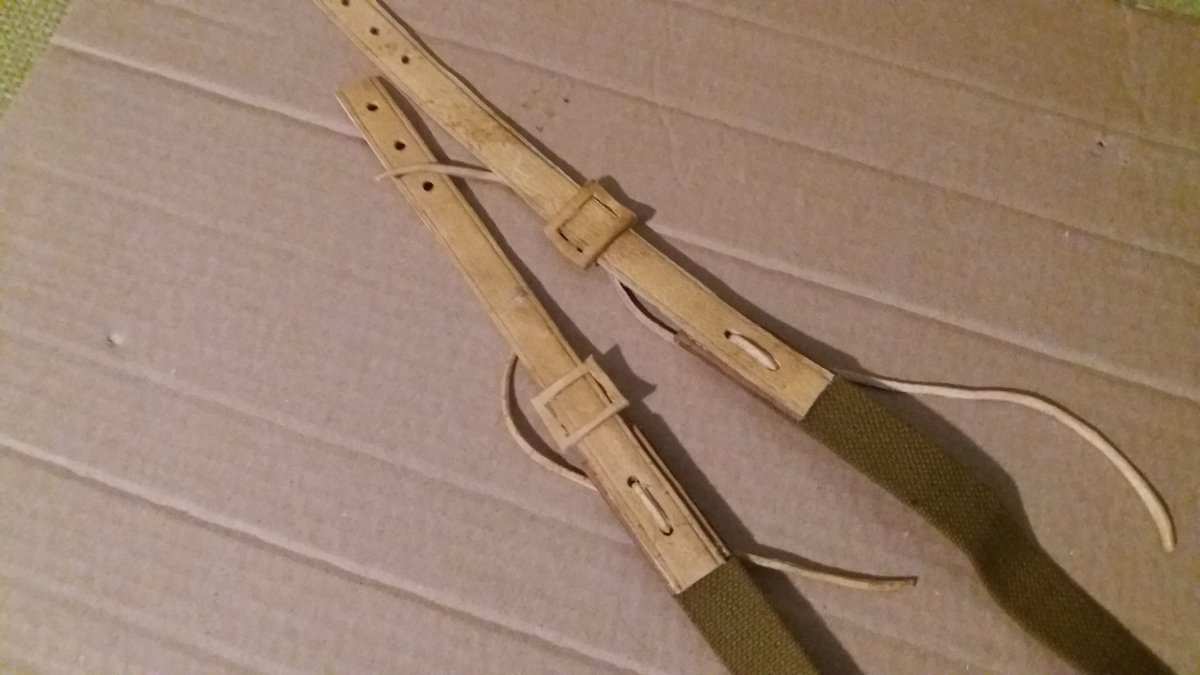

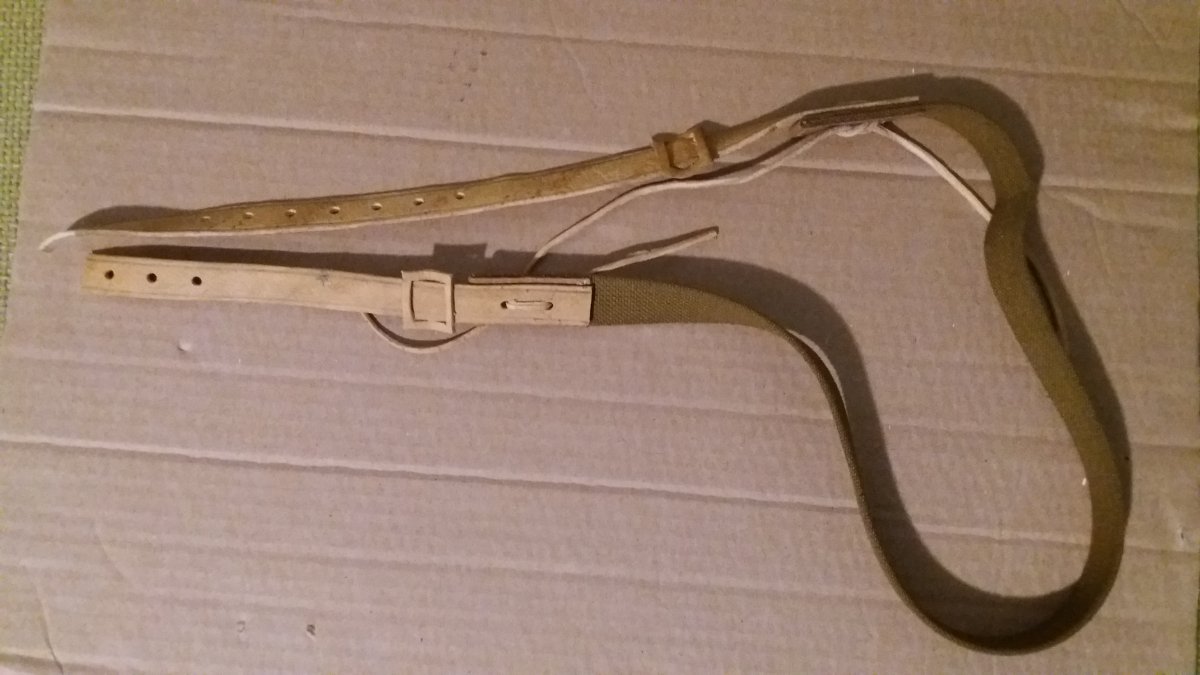

    Зібрав комплектуючі в одне ціле. Получився (ремонтний) ремінь.
    Саме цю модель поставлю на свій макет ППД 40. Получиться ніби то його тягали від початку війни і в ході експлуатації мінявся ремінь, без ремонту ніяк.


    Images:

    663, 12 лис 2019
    #941
    Allour, Andrej.An86, лиса та 7 іншим подобається це.
  18. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ

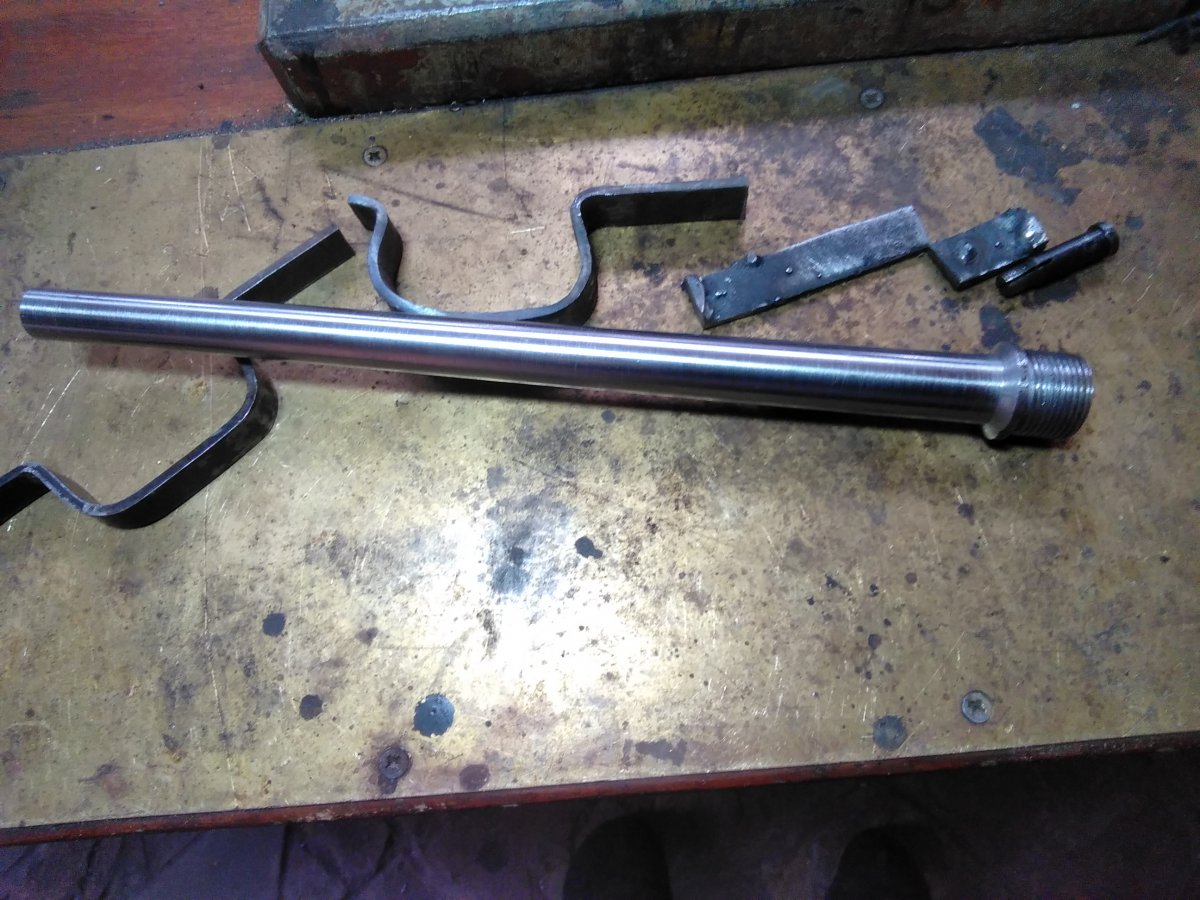

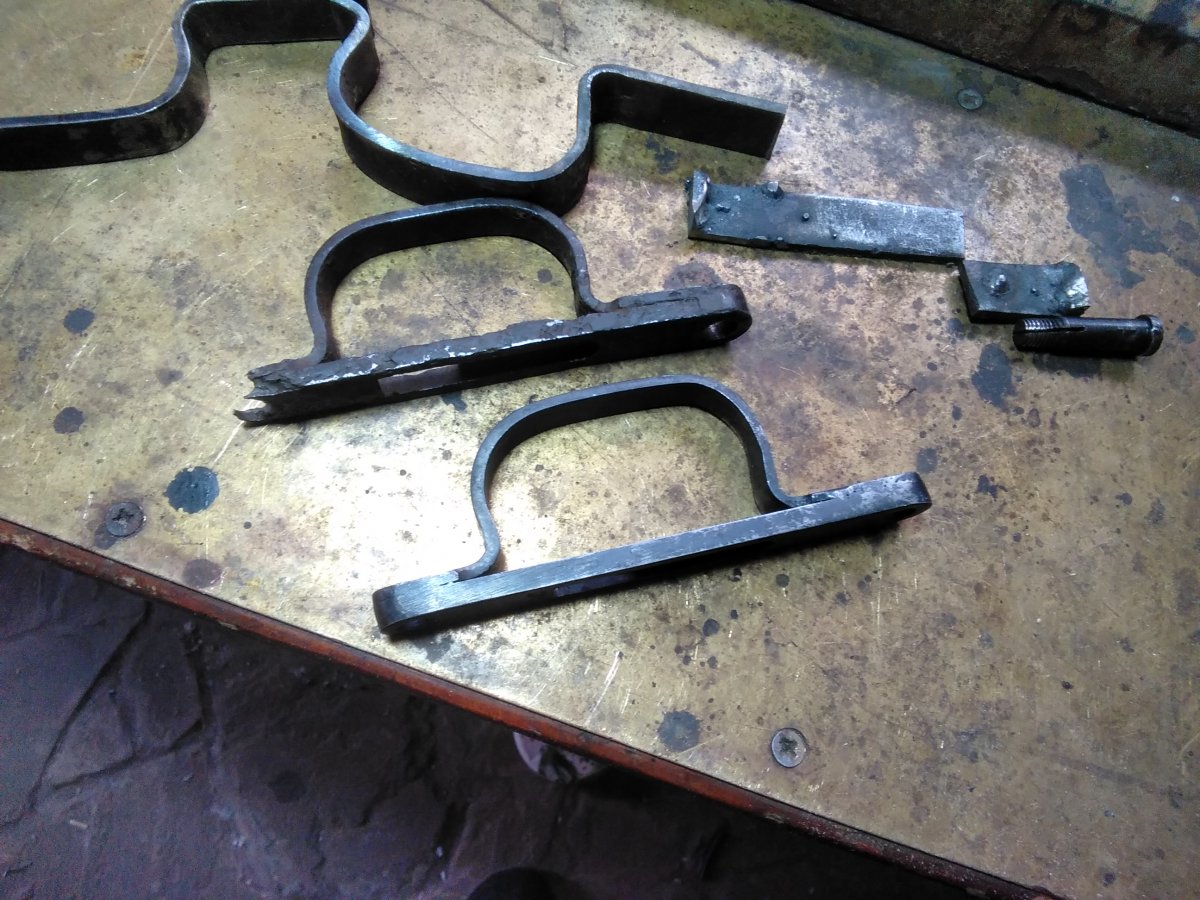

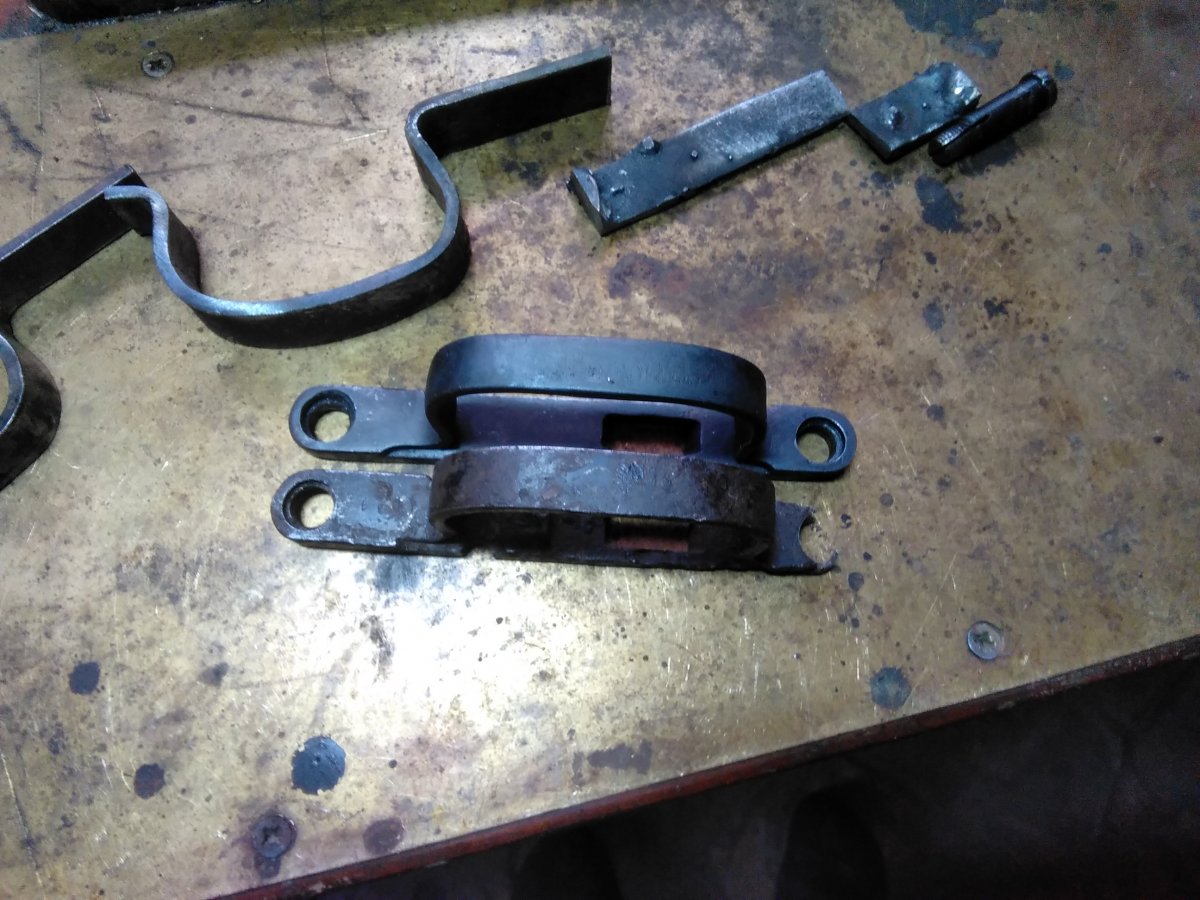

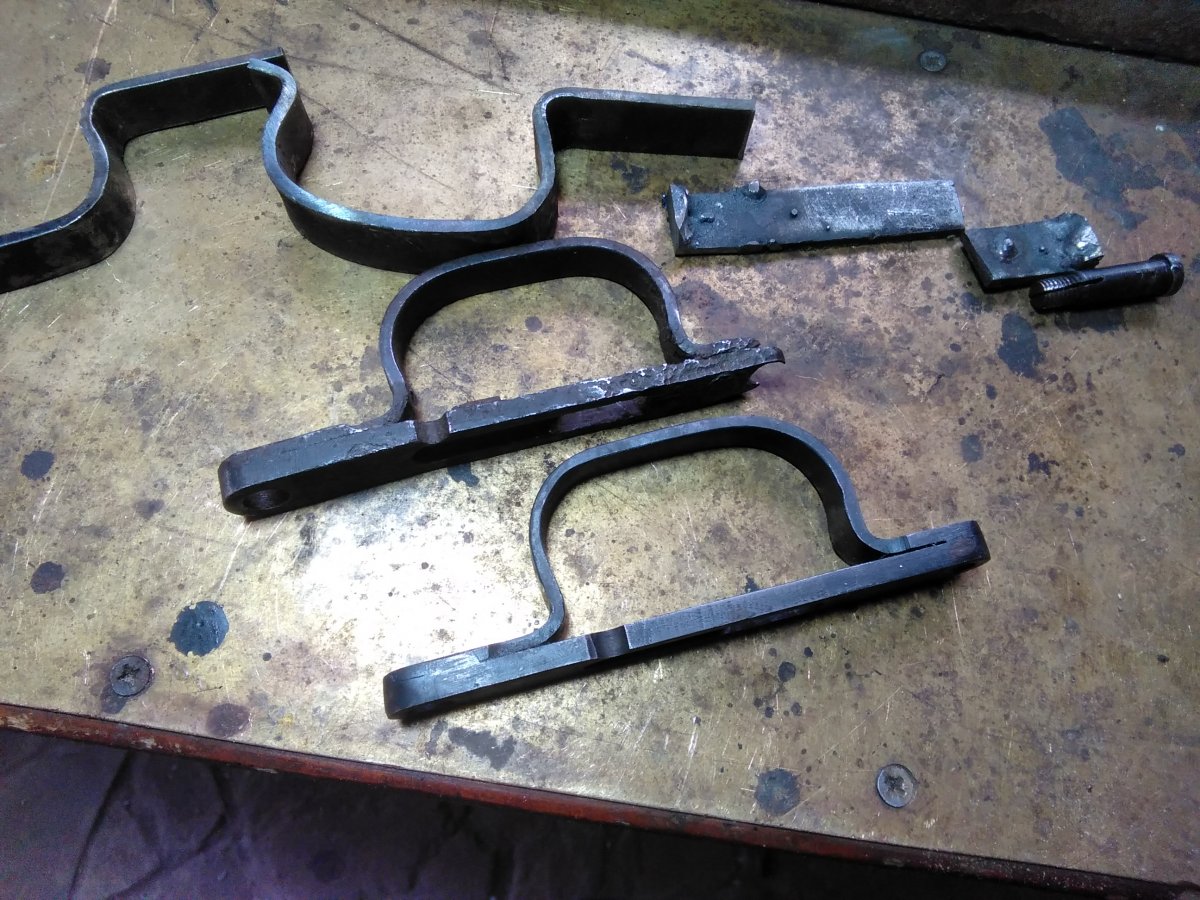

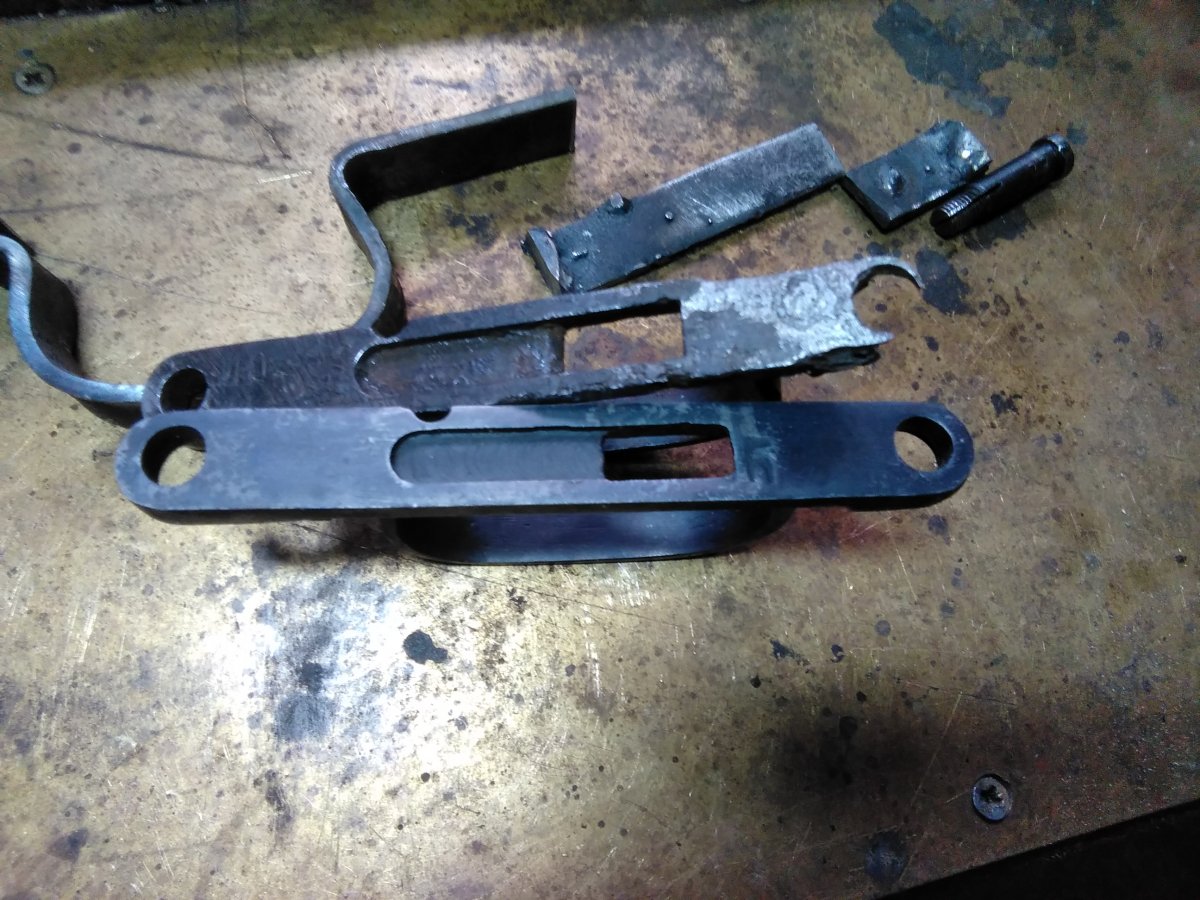

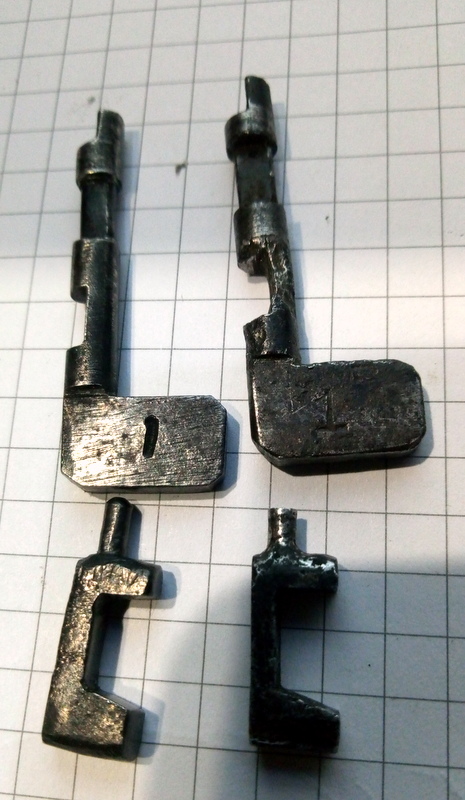

    Доброго всем, с третьего раза по оригиналу выгнул, скобу, верх с гаечного ключа, собрать в "кучу" было проще, с копаного ствола мг42, токарь выточил заготовку стволика под СХП, не нужно заморачиваться со сверлением плюс высокое качество металла.


    Images:

    Andrew1965, 8 січ 2020
    #942
    artyr .1313, Криос, ALEKS81 та 4 іншим подобається це.
  19. Helmut Hesler

    Helmut Hesler Leutnant

    Повідомлення:
    1.182
    Адреса:
    LITHUANIA
    За чем Вам высокое качество стали? На войну пойдете?

    Helmut Hesler, 8 січ 2020
    #943
    artyr .1313 подобається це.
  20. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ
    Качество, ствола металла это бонус, война ни при чем, проще, меньше расходников, красивее в конце концов, плюс логичнее, дешевле, плюс работу свою надо уважать.

    Andrew1965, 8 січ 2020
    #944
    Allour, artyr .1313, ALEKS81 та ще 1-му подобається це.
  21. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.800
    Адреса:
    Прилуки
    Треба тепер і коробку під вигляд деталей підганяти, каверни заварити.

    ALEKS81, 8 січ 2020
    #945
    artyr .1313 подобається це.
  22. A10A

    A10A General-leutnant

    Повідомлення:
    21.900
    Адреса:
    Київ, Україна

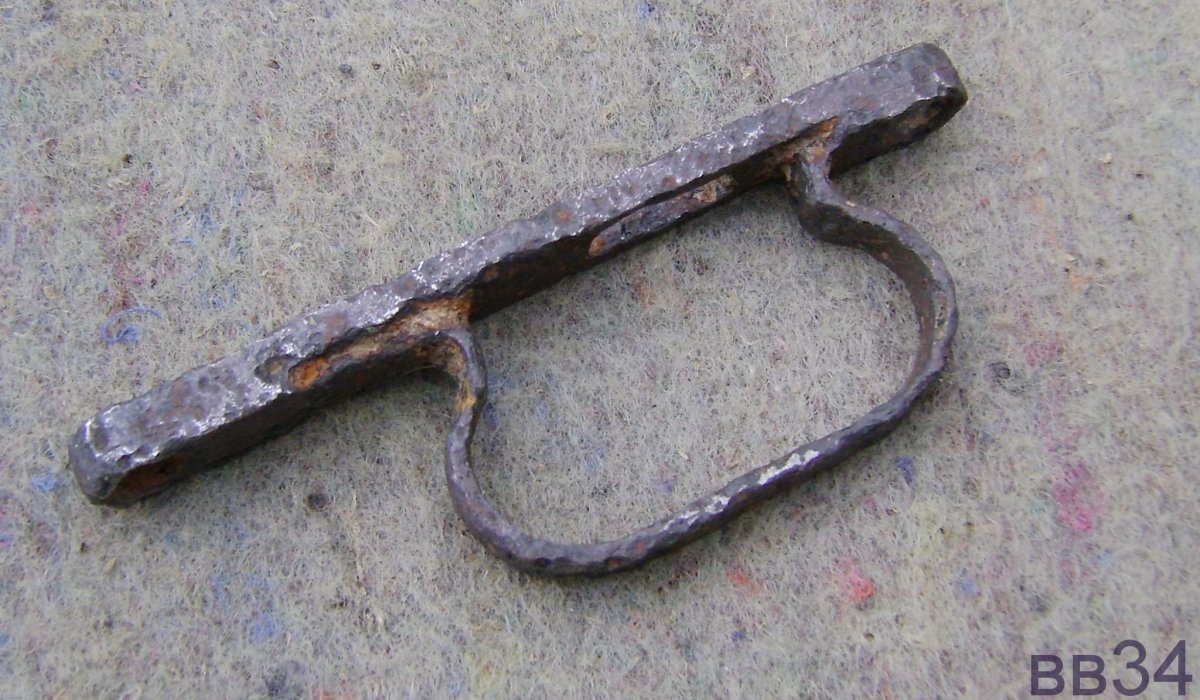

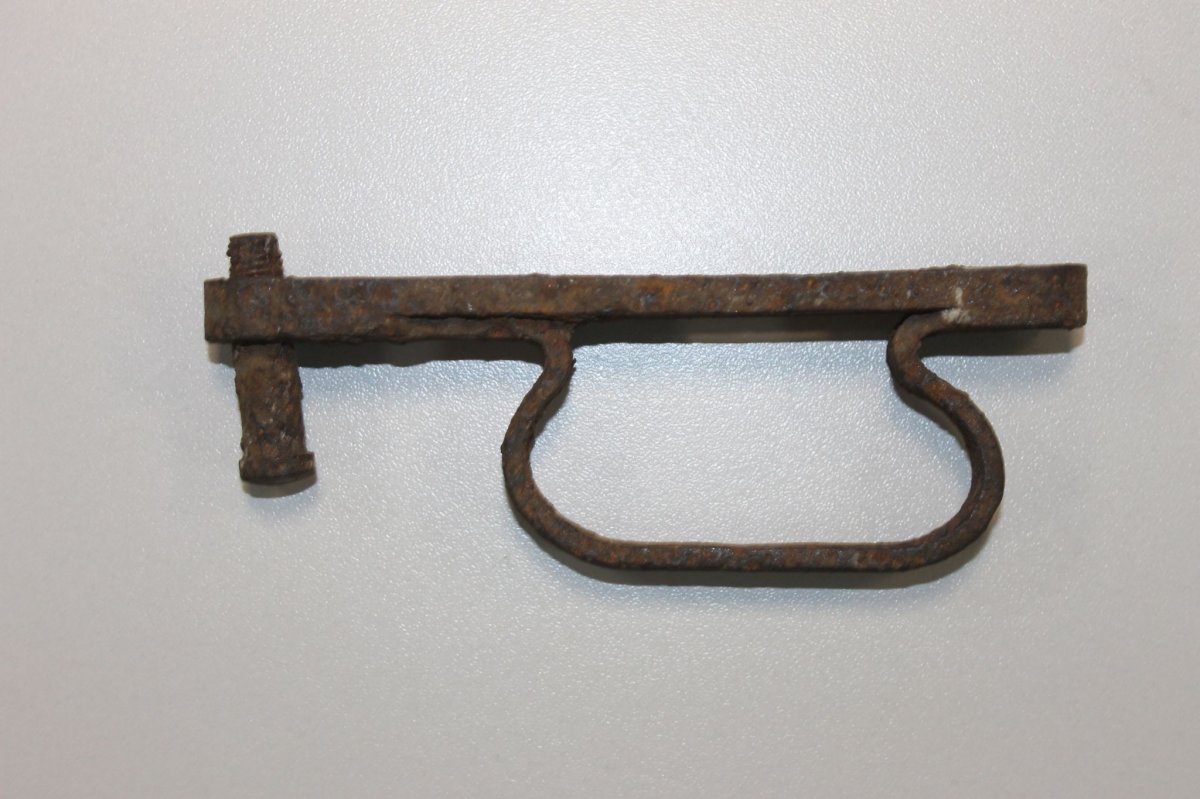

    ...как-то, скоба - не совсем такая ...
    :(


    Images:

    A10A, 8 січ 2020
    #946
    artyr .1313 подобається це.
  23. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ
    Ну то уже ка-ка была, оригинал, по образцу и лепил, вроде Ижевск - стрела в щите , короче был бы другой образец, и форма була-б друга....

    Andrew1965, 8 січ 2020
    #947
    лиса та artyr .1313 подобається це.
  24. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ
    Дякую, но я против сварочных, если подгоню покажу, каверны там не коп, буде типа винтаж))))

    Andrew1965, 8 січ 2020
    #948
    artyr .1313 подобається це.
  25. Andrew1965

    Andrew1965 Stabsfeldwebel

    Рейтинг:
    4
    Відгуків:
    106
    Лоти
      на продажу:
    0
      продані:
    183
    Повідомлення:
    1.927
    Адреса:
    Київ

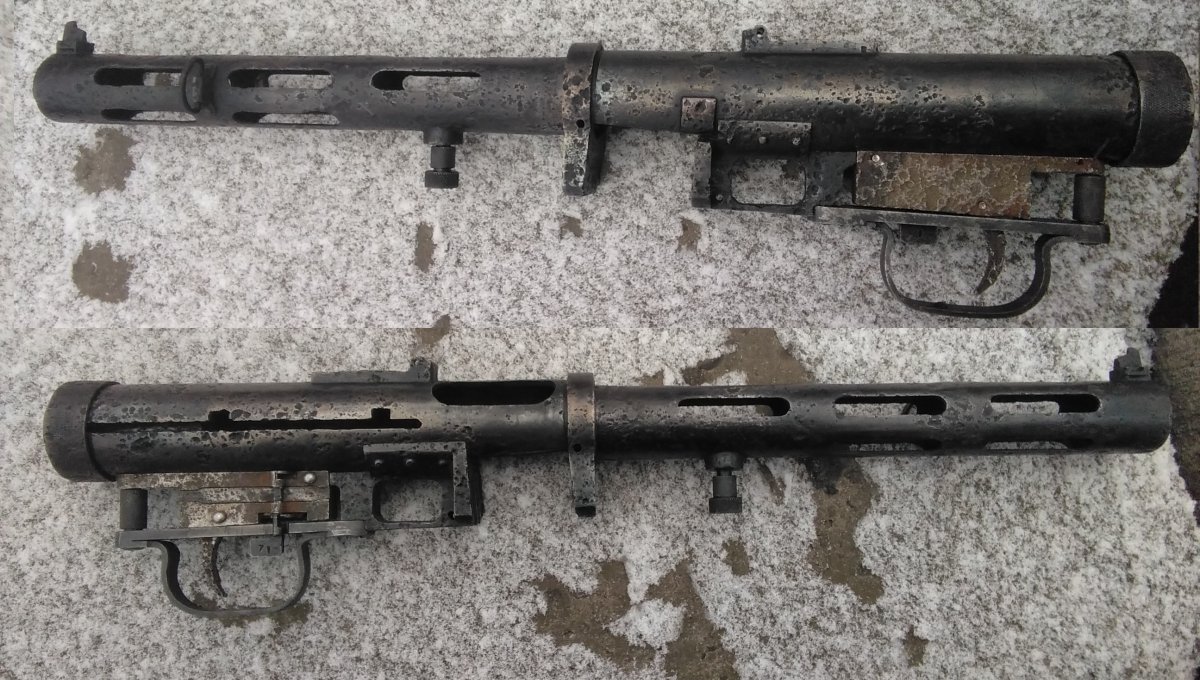

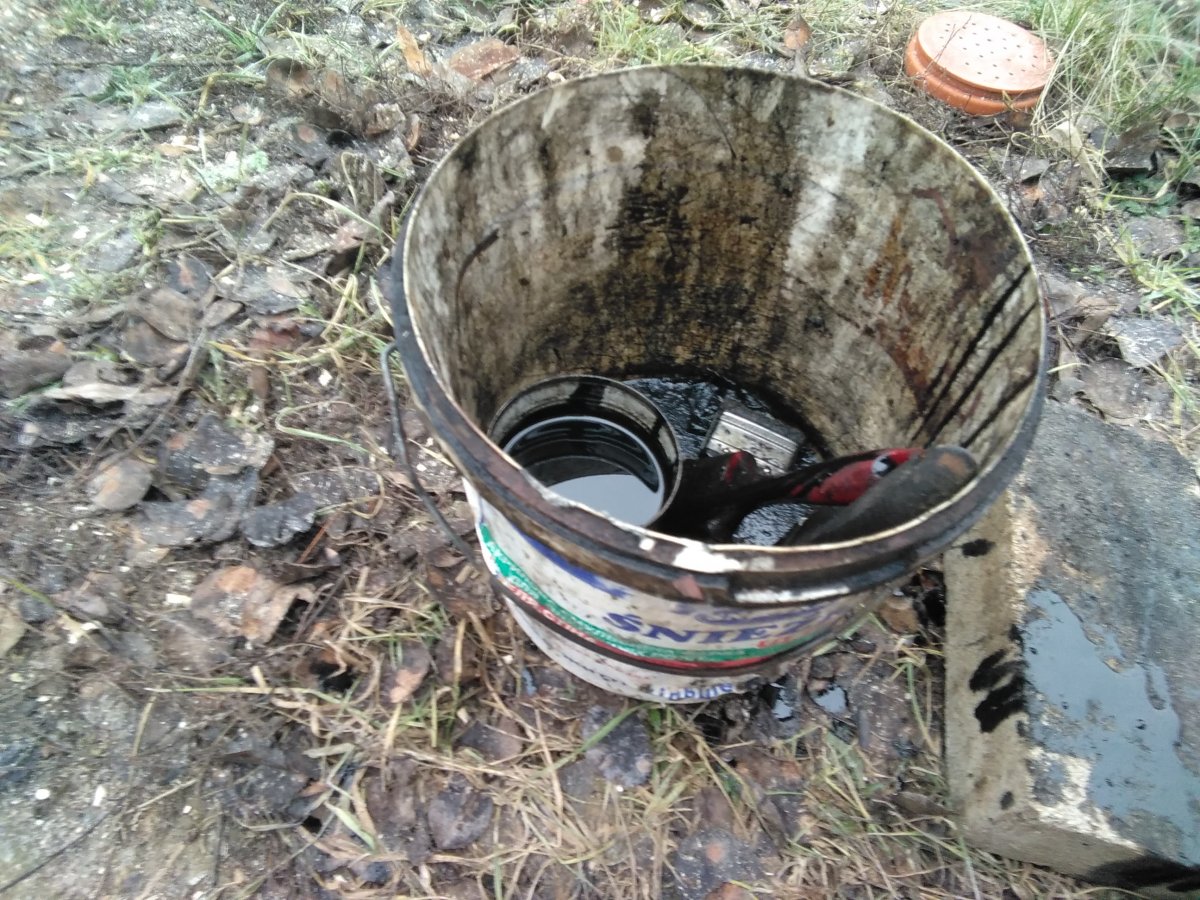

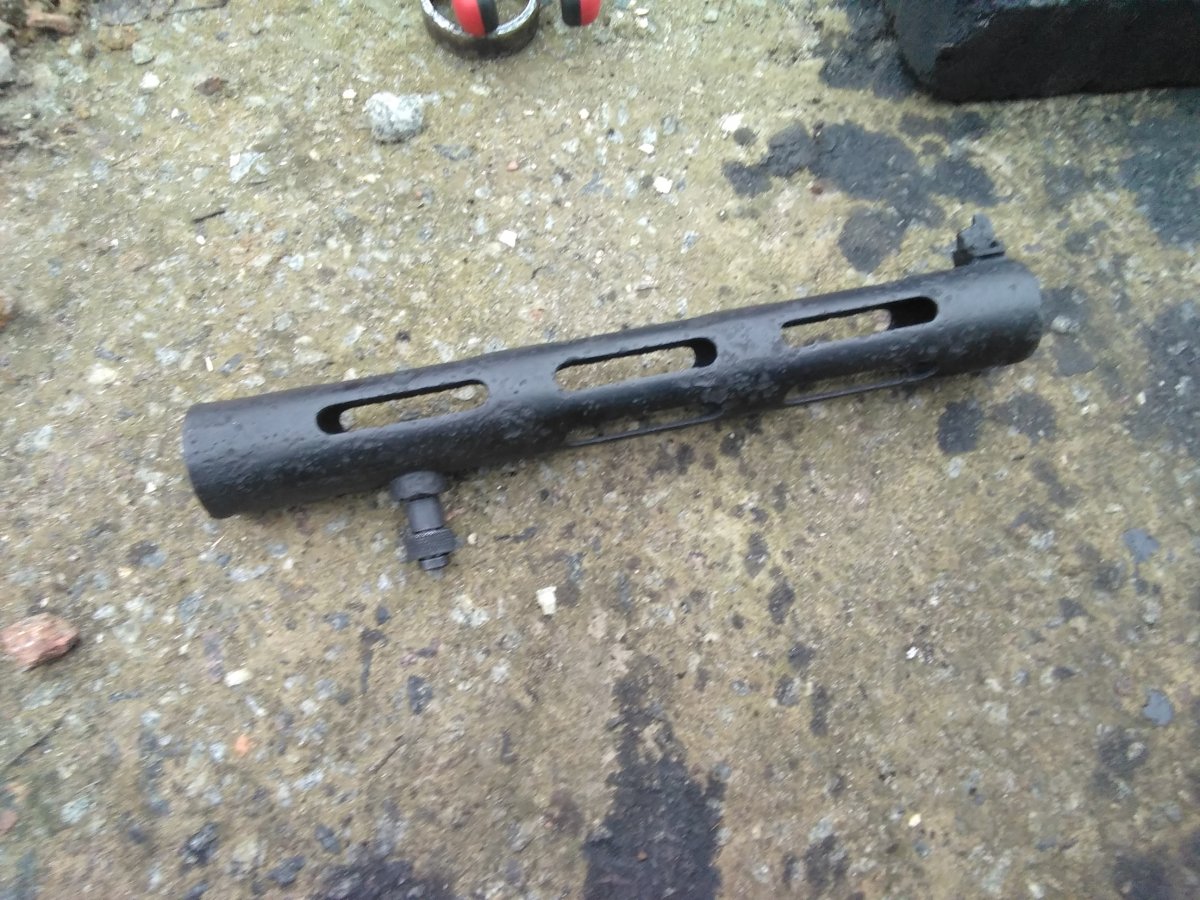

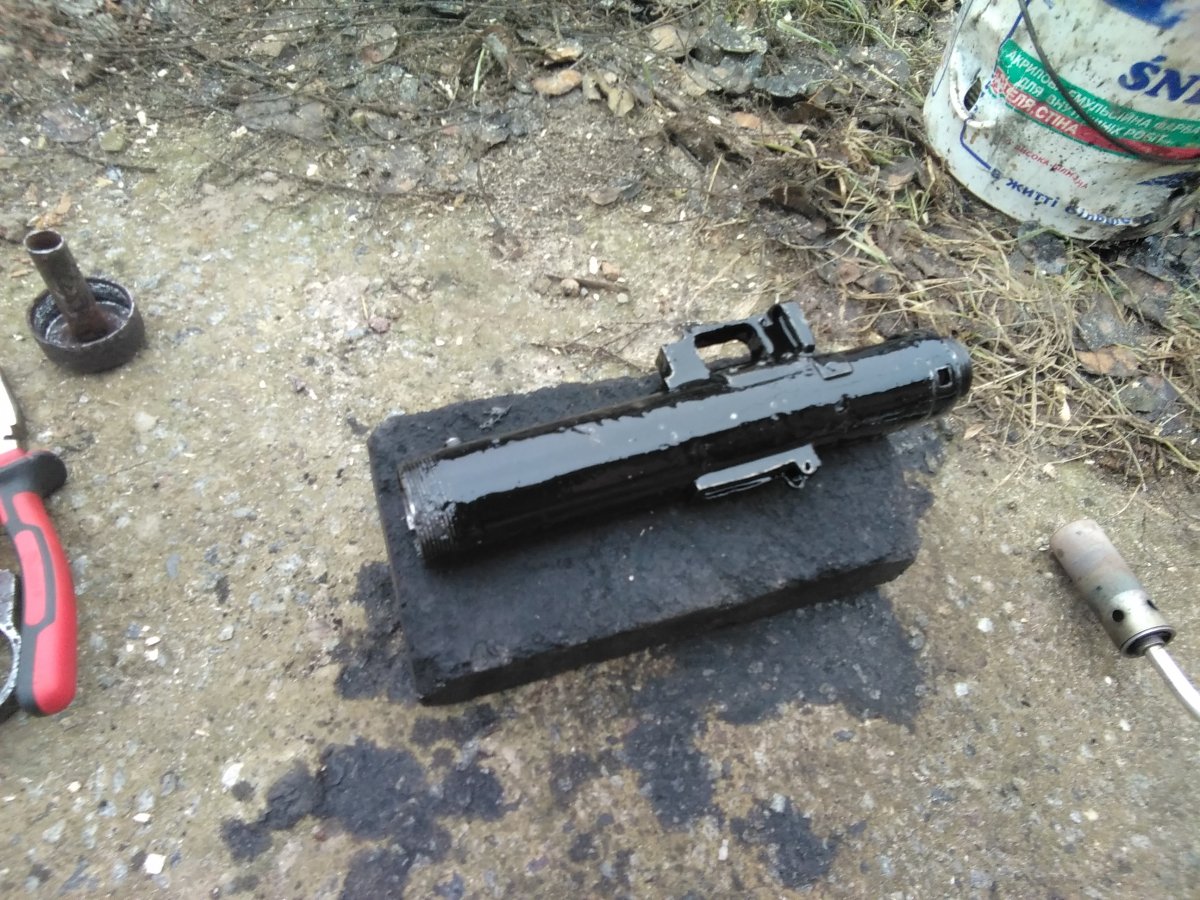

    Доброго, вот привел тело в соответствии со скобой ( усм пока не трогал), запек в отработке, потом почистил /помыл металлической мочалкой для посуды с моющим гала.

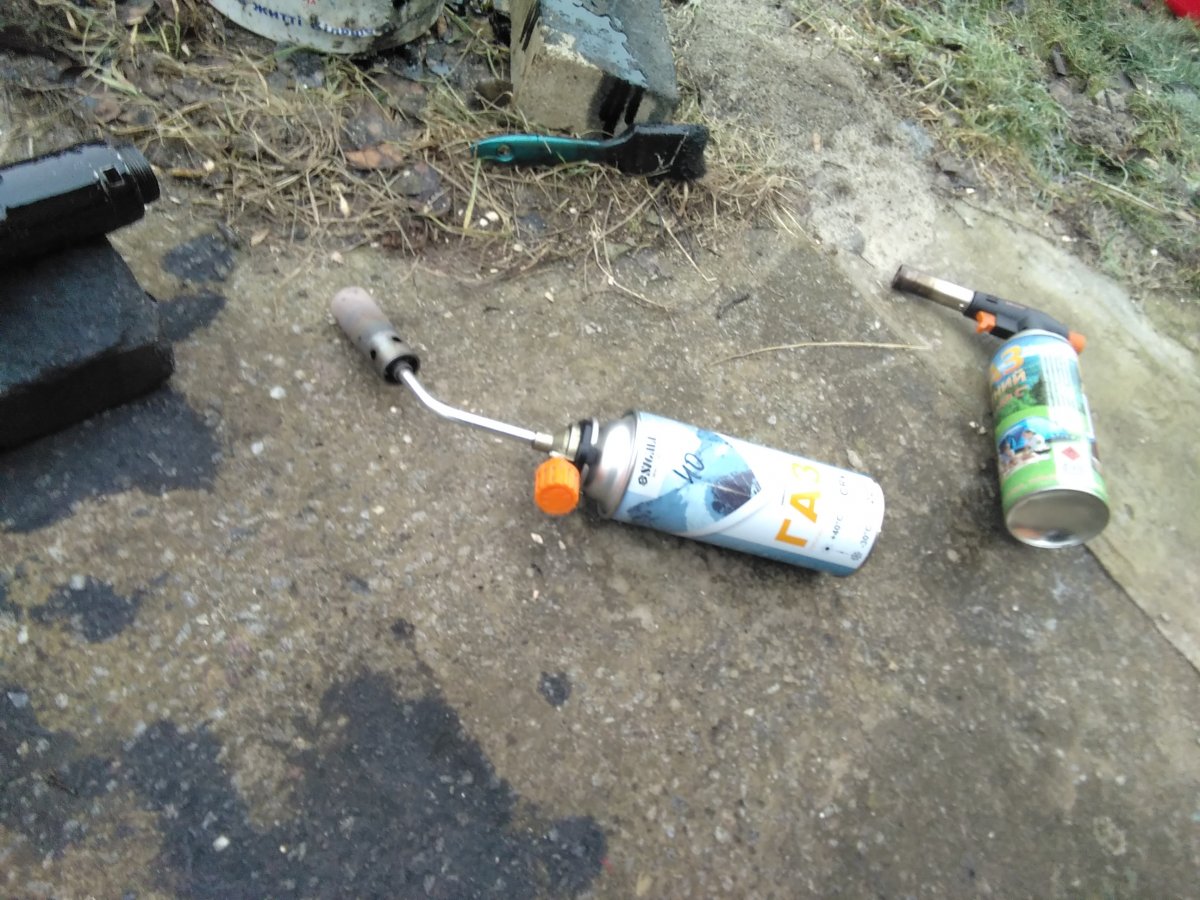

    По мере нагревания металла надо постоянно промазывать деталь кисточкой с отработкой, до полного почернения и «запекания» отработки.


    Images:

    Andrew1965, 20 січ 2020
    #949
    Криос, БЛК, Николай 1981 та ще 1-му подобається це.
  26. Yaro990

    Yaro990 Feldwebel

    Рейтинг:
    1
    Відгуків:
    8
    Лоти
      на продажу:
    0
      продані:
    18
    Повідомлення:
    249
    Адреса:
    Kyiv

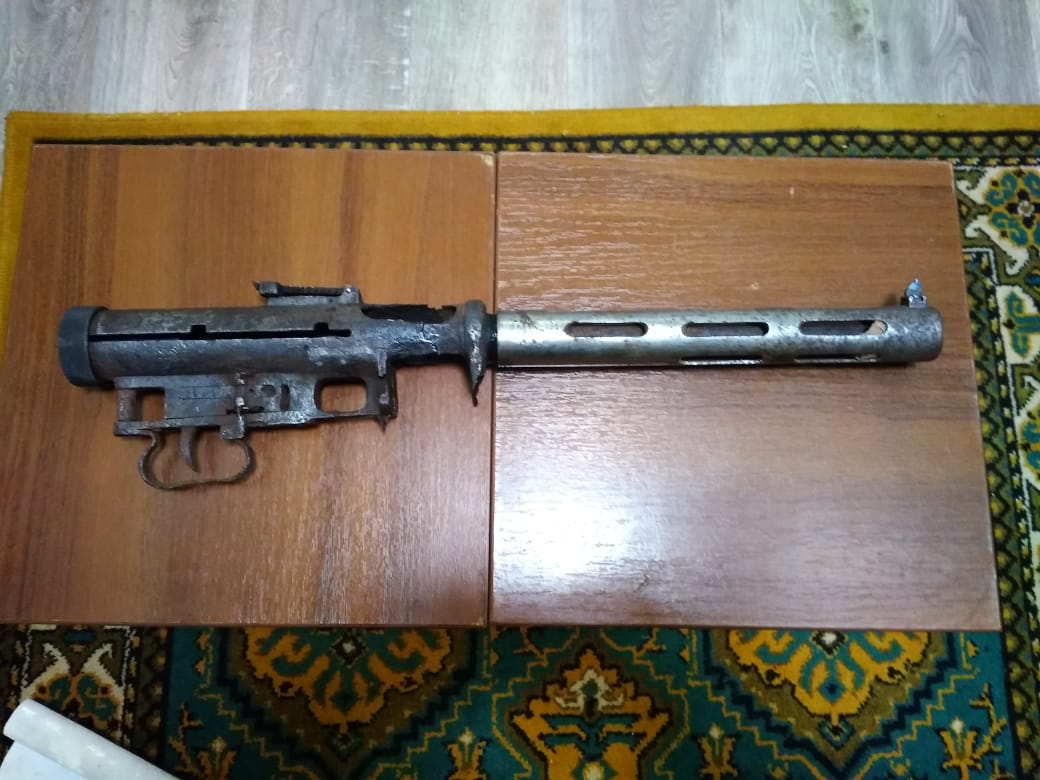

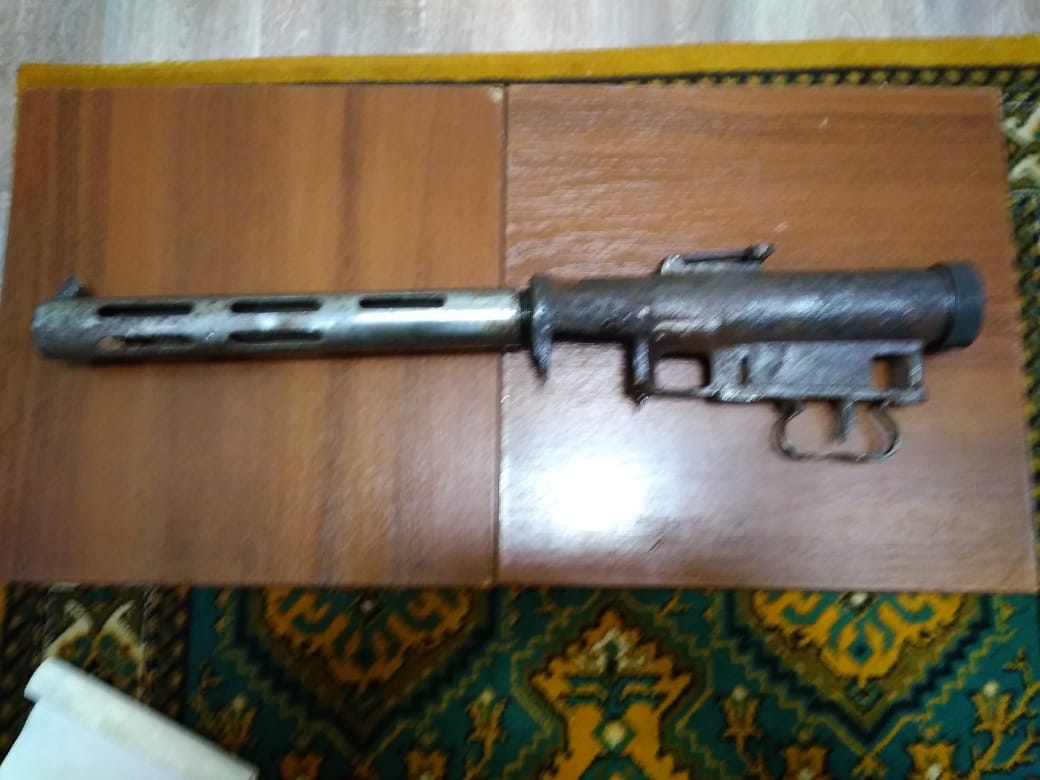

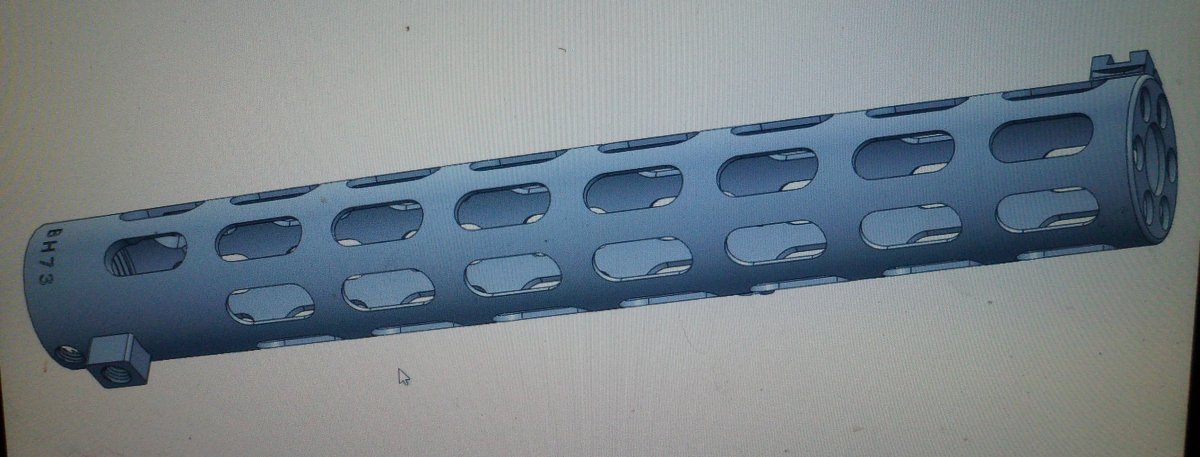

    Доброго вечора камради, вирішив і я спробувати відреставрувати свій ппд, прикупив у камрада запчастини, яких не вистачало, але ще в мене ще не все, що потрібно. Можливо в когось є лишній затвор. Дякую


    Images:

    Yaro990, 29 січ 2020
    #950
    663, artyr .1313, Криос та 3 іншим подобається це.
