Реставрация трупика ППД-40.

Тема у розділі 'Реставрація знахідок', створена користувачем Старик Похабыч, 14 сер 2014.

  1. A10A

    A10A General-leutnant

    Повідомлення:
    21.737
    Адреса:
    Київ, Україна
    Останнє редагування: 17 гру 2018
    БЛК та Старик Похабыч подобається це.
  2. Цікаві лоти

    1. (в наявності 2 шт.)
      Новий.склад.без номера
      200 грн.
    2. Продам в хорошие руки Драгунку Мосина производства Ижевского оружейного завода в 1916 году Добавлен...
      19000 грн.
    3. Винтовочный прицел. /29-10.Бх. 5/
      500 грн.
    4. Оригінал! Латунні закінчення на накладку царської мосінки.
      150 грн.
    5. Прицільна планка та подавач на манліхер м 95. На планці є цифри.
      200 грн.
  3. Yaris444

    Yaris444 Obergefreiter

    Рейтинг:
    4
    Відгуків:
    93
    Лоти
      на продажу:
    0
      продані:
    170
    Повідомлення:
    224
    Адреса:
    Киев

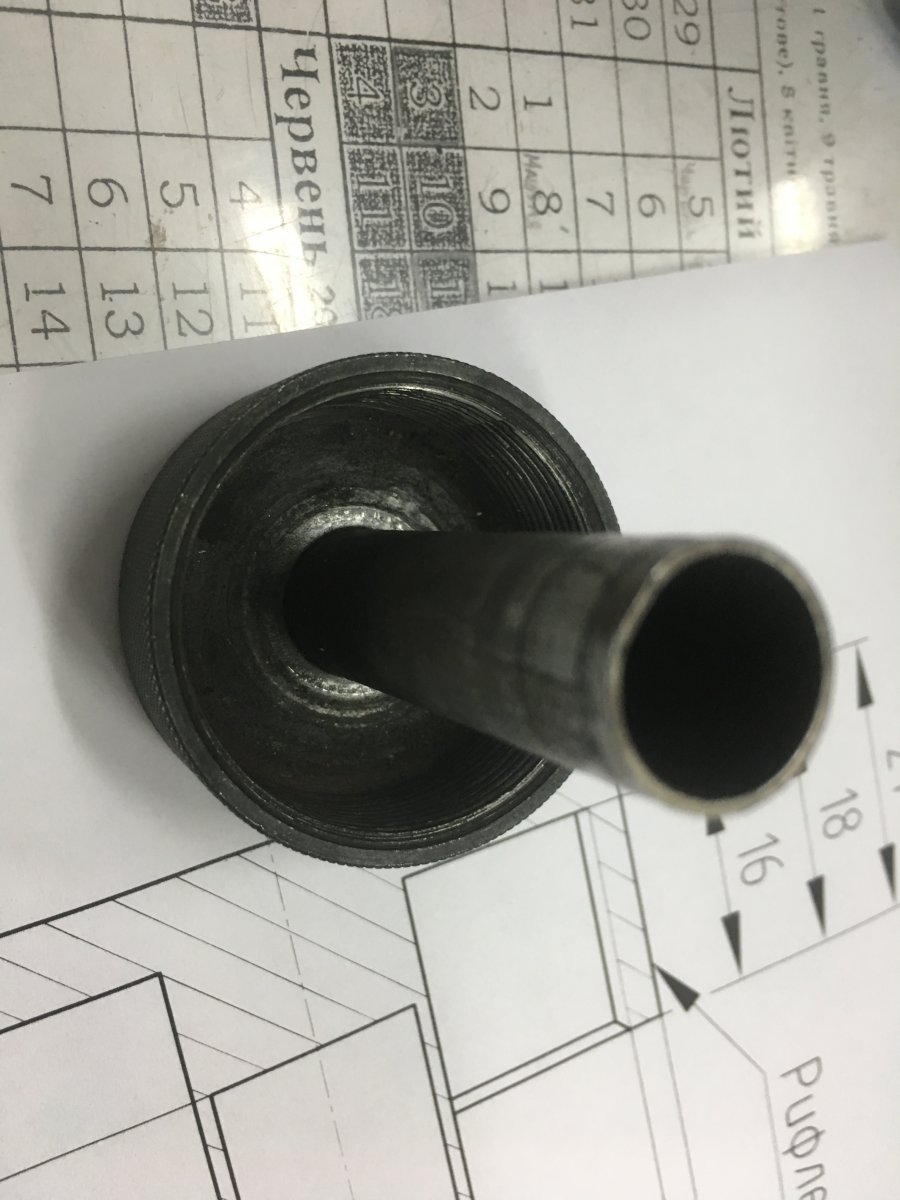

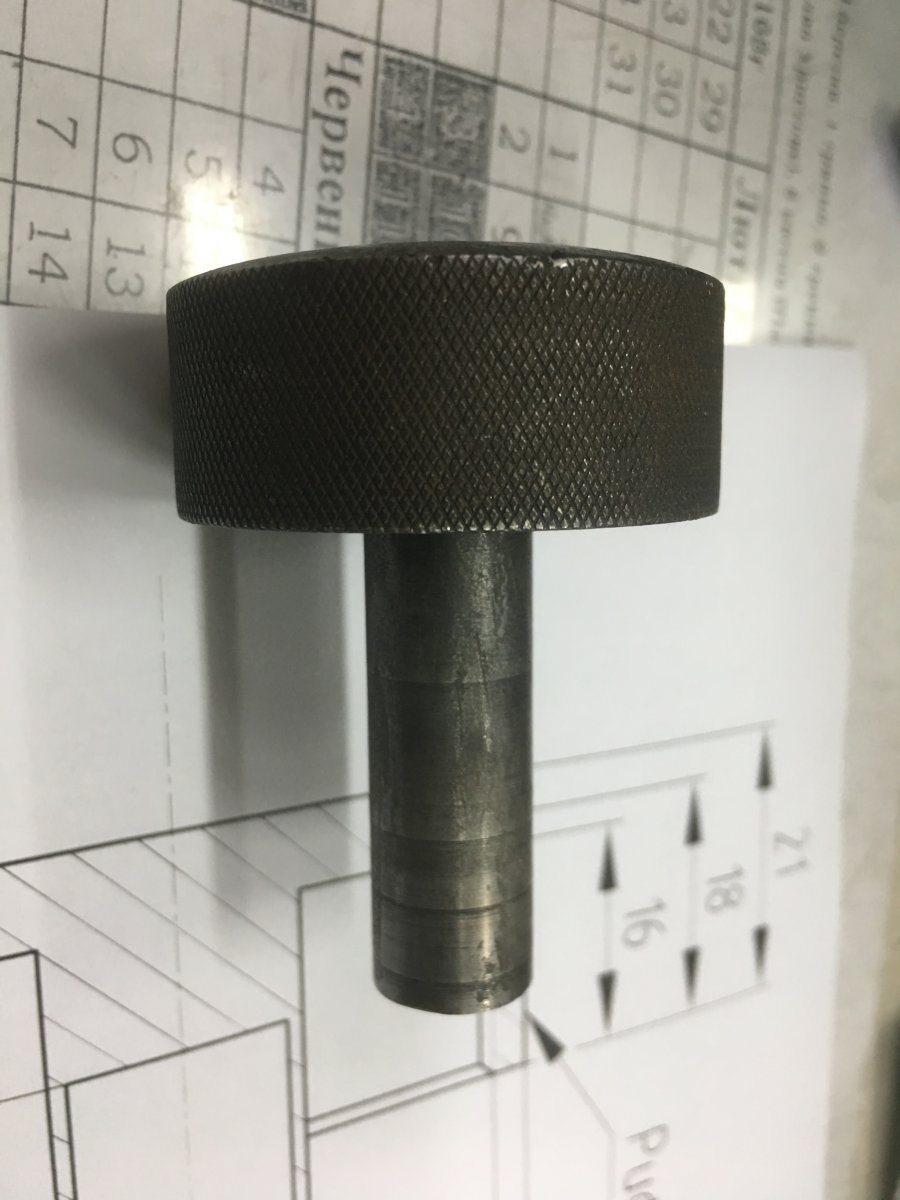

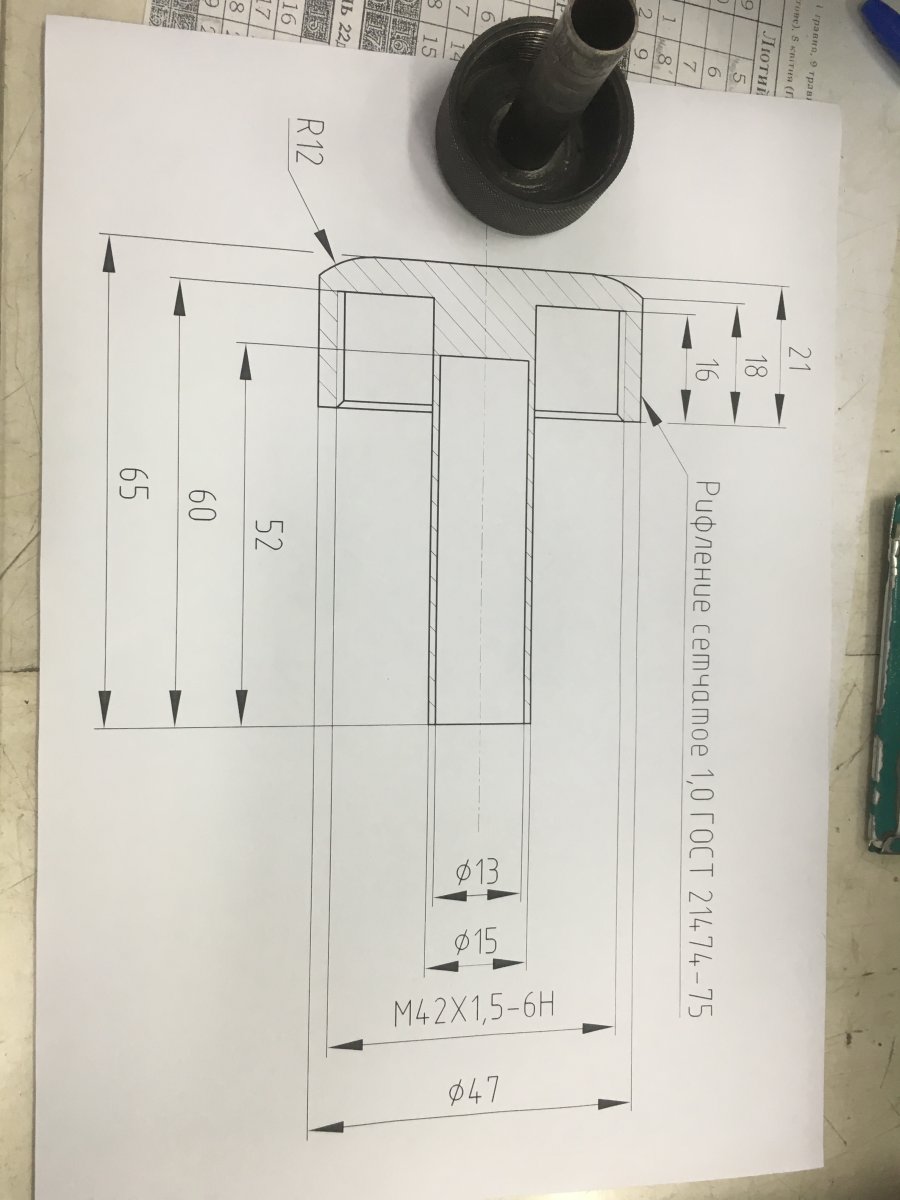

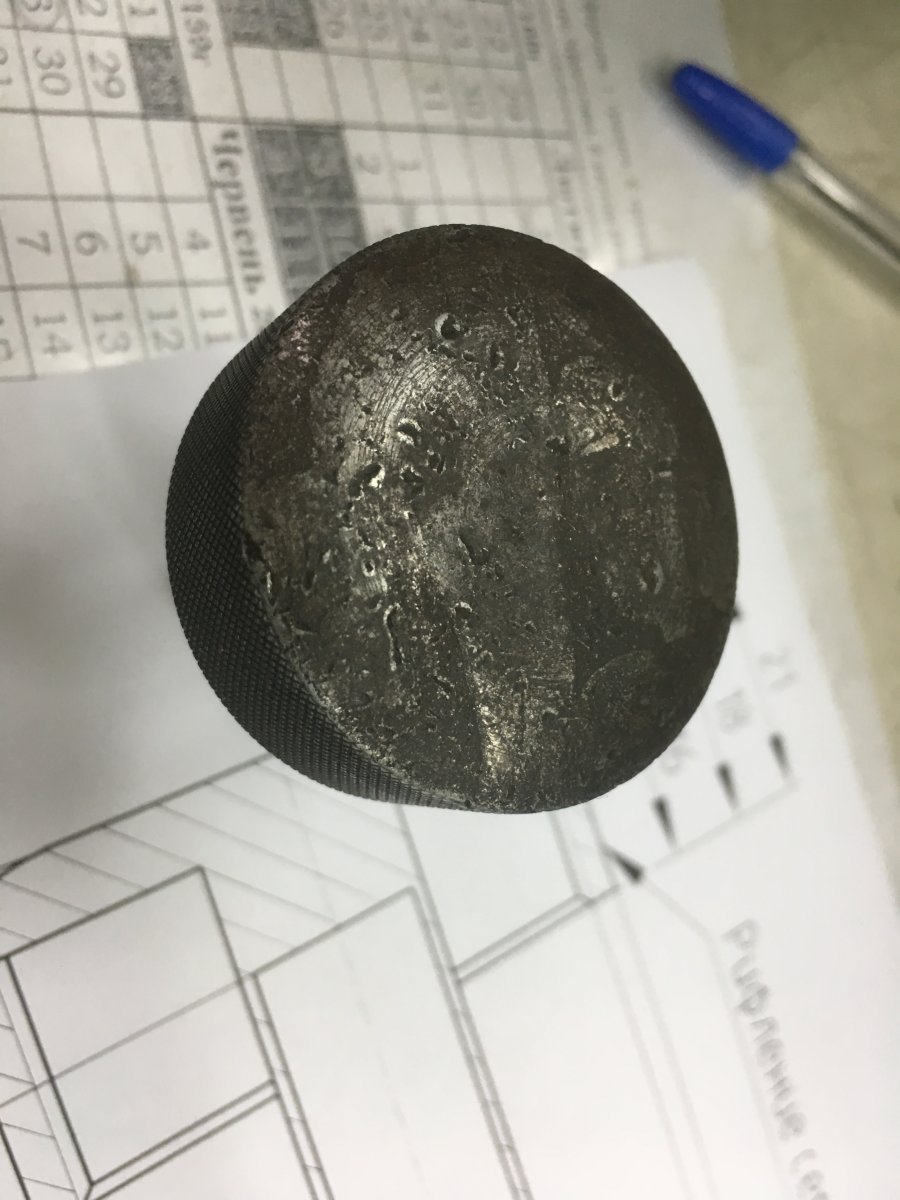

    Доброе утро,вот снял розмери с оригинала кришки ППД-40,кто подскажет какая там резьба,а то не уверен,с уважениям Юрий)


    Images:

    Старик Похабыч, БЛК, 663 та ще 1-му подобається це.
  4. Yaris444

    Yaris444 Obergefreiter

    Рейтинг:
    4
    Відгуків:
    93
    Лоти
      на продажу:
    0
      продані:
    170
    Повідомлення:
    224
    Адреса:
    Киев

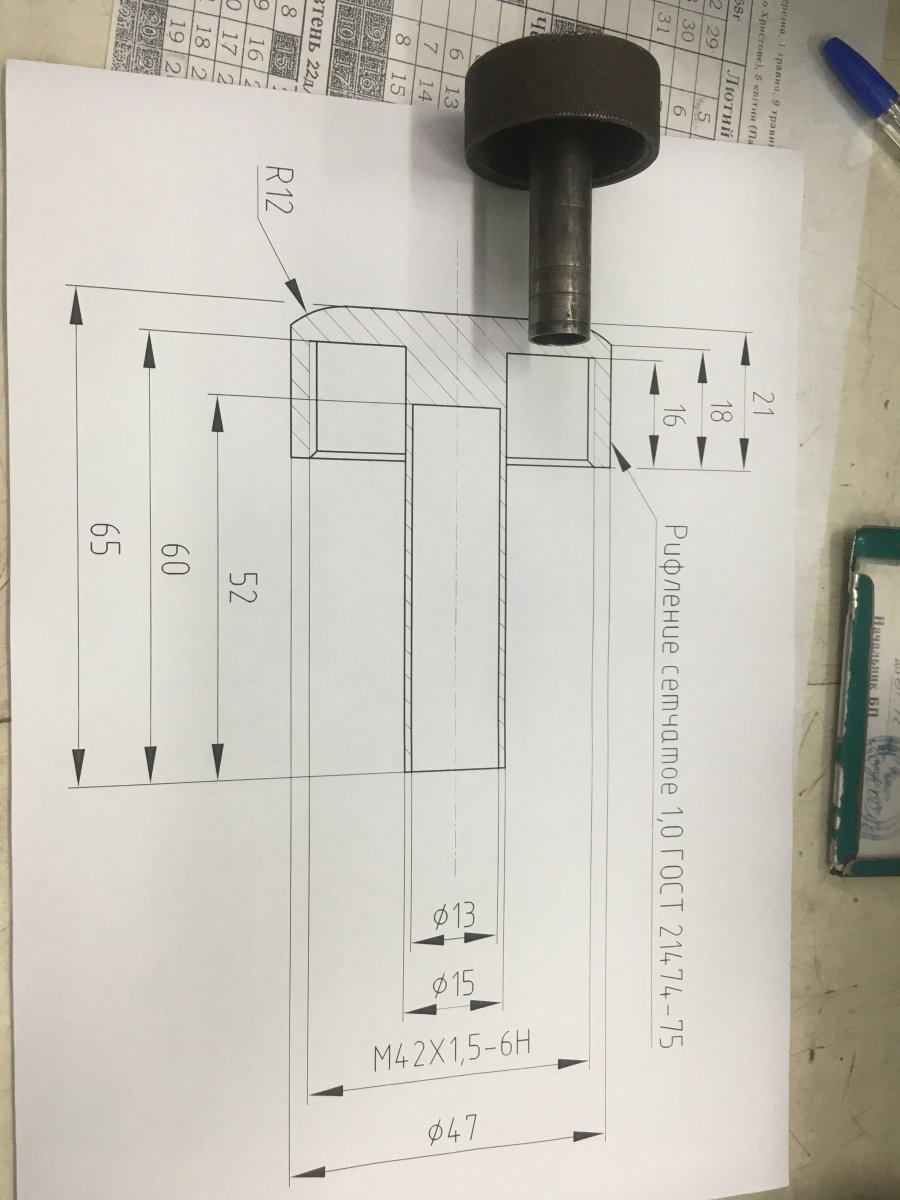

    Снял розмери,может кому пригодиться а то сам искал,вот попался образець так что уточнить только резьбу и к токарю)

  5. gauss

    gauss Schütze

    Повідомлення:
    39
    Адреса:
    Казахстан-Алматы
    [​IMG]всем доброго времени суток. подскажите пожалусто размеры этой части ствольной коробки ппд 40. с ув

  6. БЛК

    БЛК General-major

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    66
    Повідомлення:
    8.135
    Приветствую. Какие размеры нужны? Картинка ваша не кликабельна. С ув.

    artyr .1313 подобається це.
  7. gauss

    gauss Schütze

    Повідомлення:
    39
    Адреса:
    Казахстан-Алматы
    вот и я о том же. интересует размеры окна гильзовыброса и горизонтальная прорезь на ствольной коробке под зтвор. с ув

    artyr .1313 подобається це.
  8. Yaris444

    Yaris444 Obergefreiter

    Рейтинг:
    4
    Відгуків:
    93
    Лоти
      на продажу:
    0
      продані:
    170
    Повідомлення:
    224
    Адреса:
    Киев

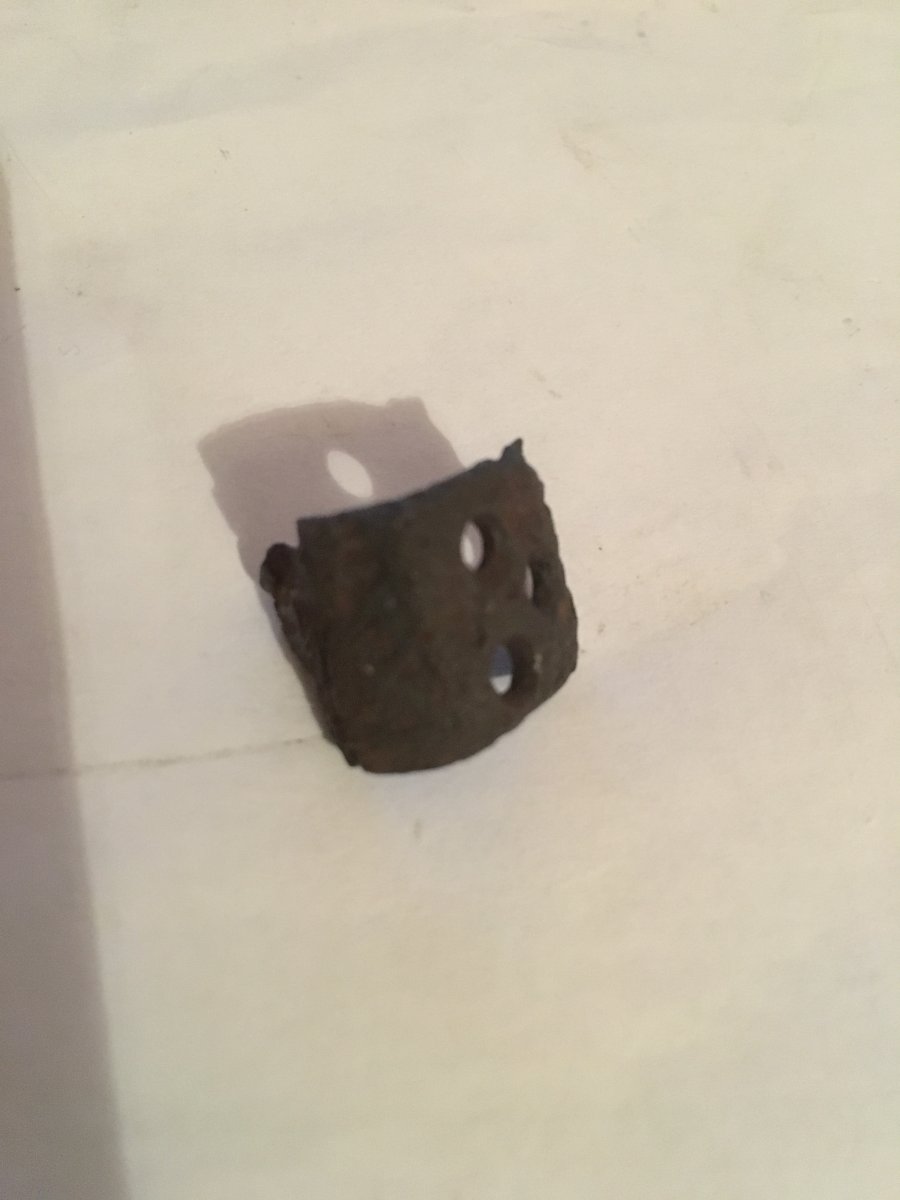

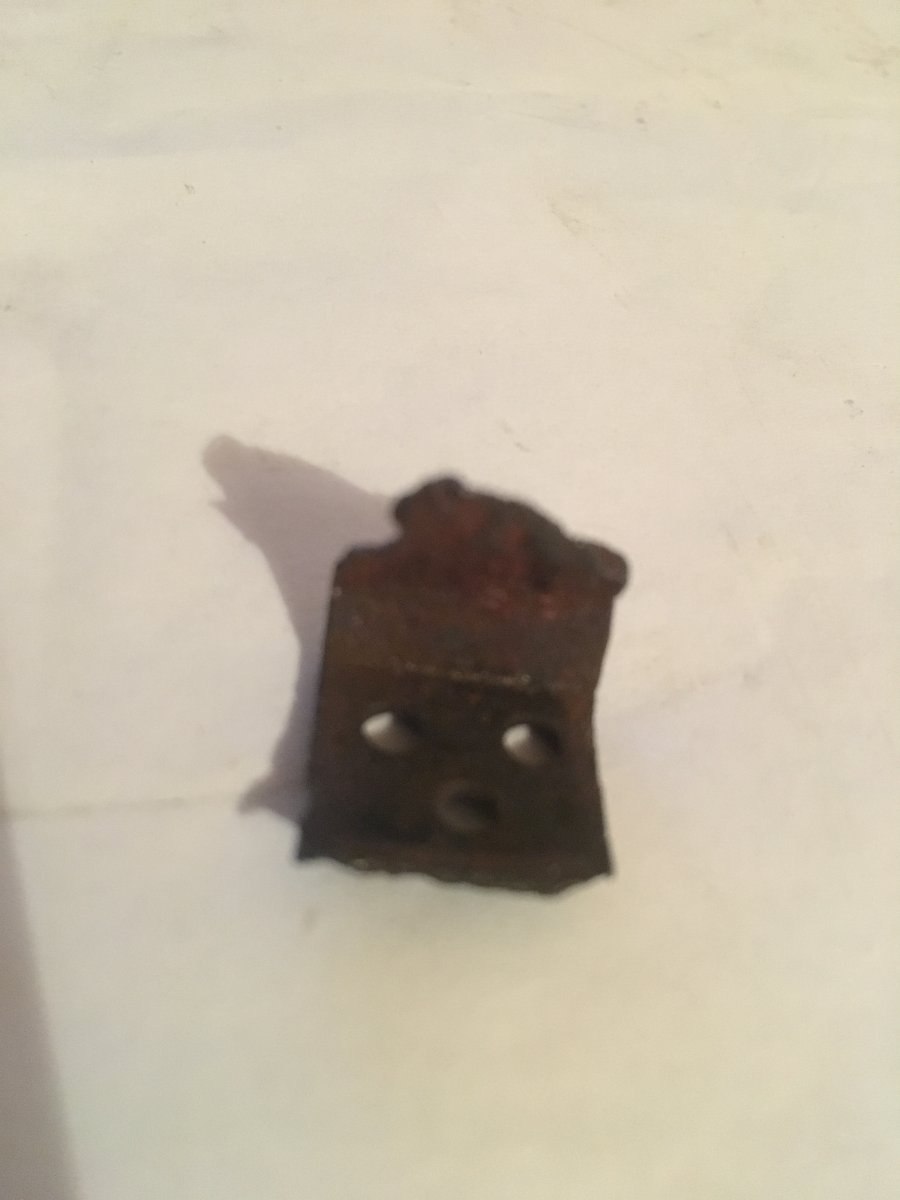

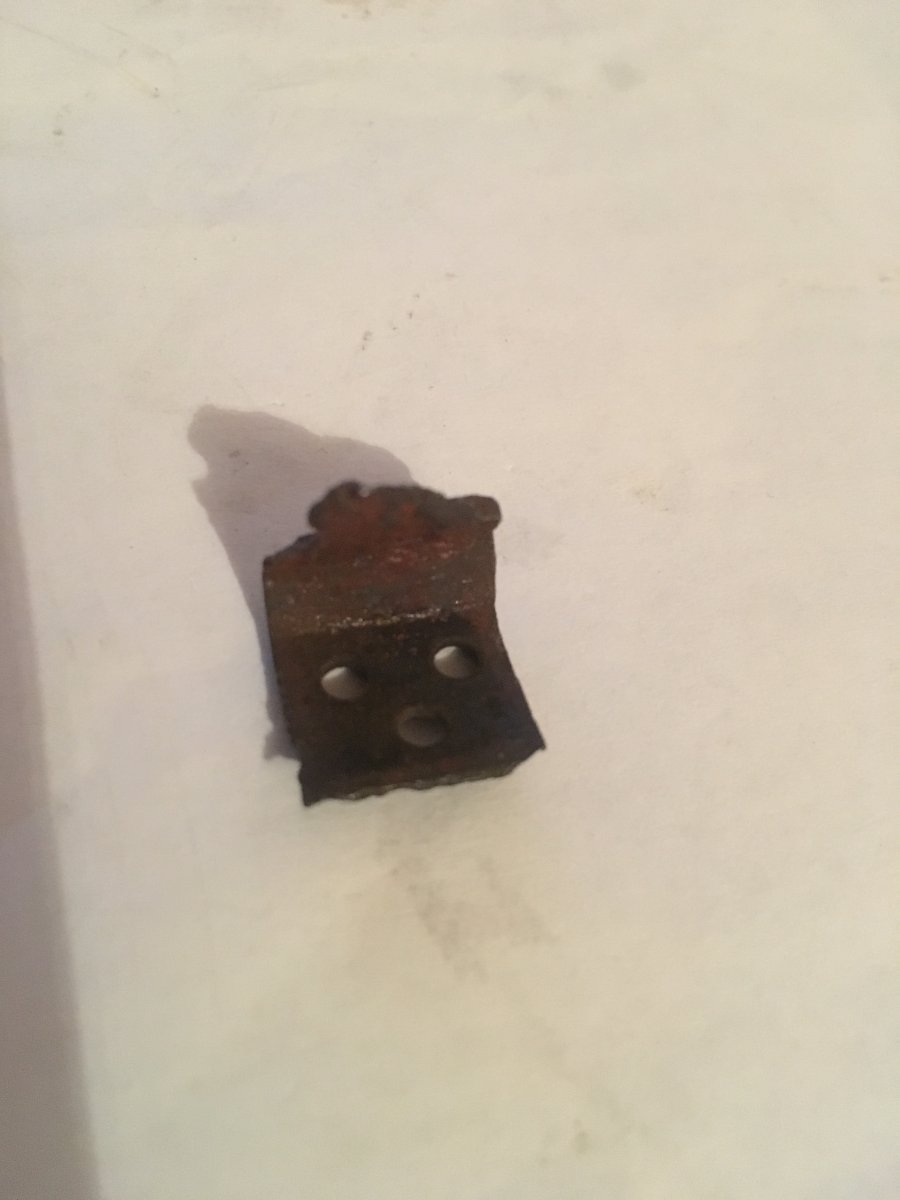

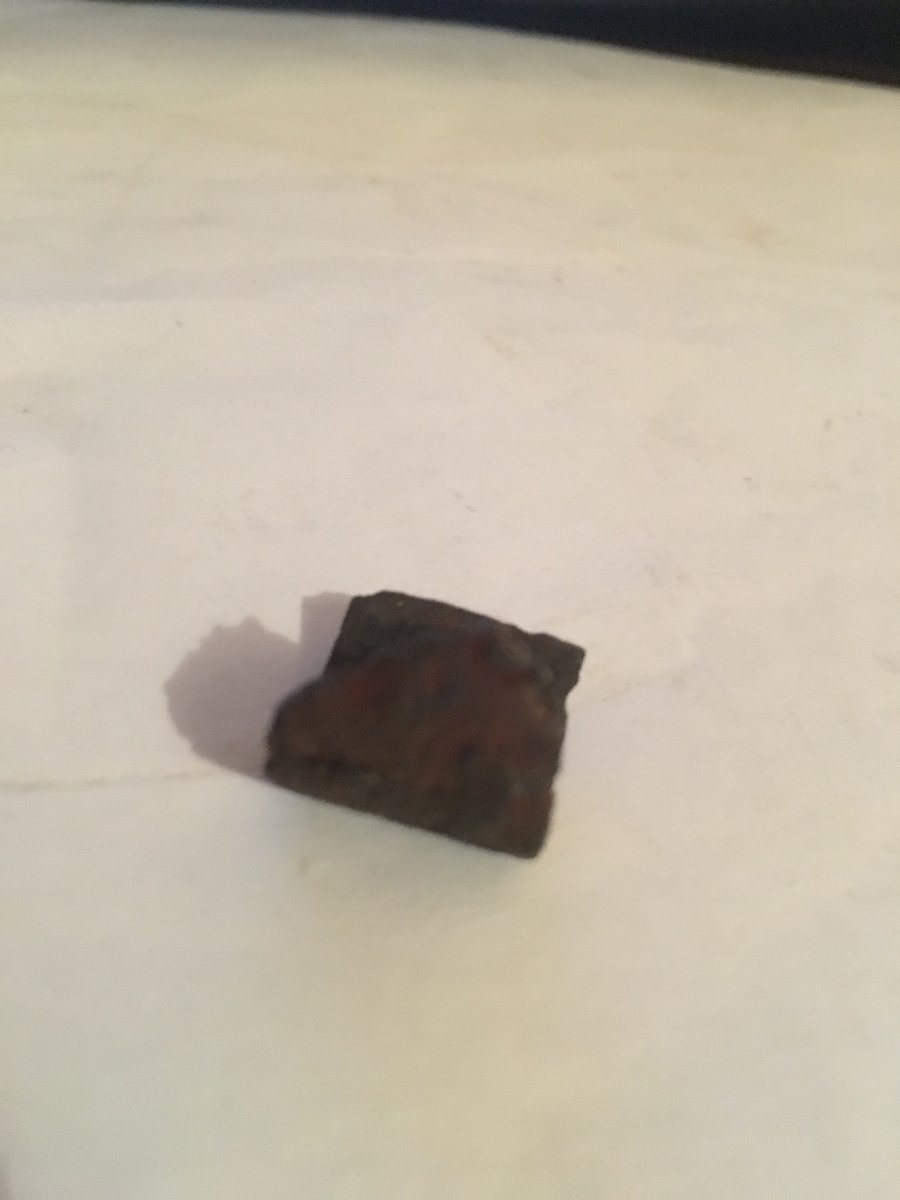

    Доброго дня хто допоможе з розмірами отражателя! Мій згнив


    Images:

    artyr .1313 подобається це.
  9. Parvinist

    Parvinist Oberschütze

    Повідомлення:
    13
    Адреса:
    Украина
    Здравствуйте, уважаемые реставраторы.
    Осилил всю тему, довольно интересно и информативно.
    Тут ранее в одном из постов высказывалось мнение что здесь нужно собрать всю информацию по ППД?
    Дам ссылку на такую статью (здесь такое я не видел), довольно редкий "дедушка" , малосерийный, фото из этой статьи:


    Images:

    artyr .1313 та fideleos подобається це.
  10. Parvinist

    Parvinist Oberschütze

    Повідомлення:
    13
    Адреса:
    Украина
  11. gauss

    gauss Schütze

    Повідомлення:
    39
    Адреса:
    Казахстан-Алматы
    дорого времени суток всем. не подскажет ли кто некоторые размеры на ппд 34 . с ув

    artyr .1313 подобається це.
  12. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.559
    Адреса:
    Україна.

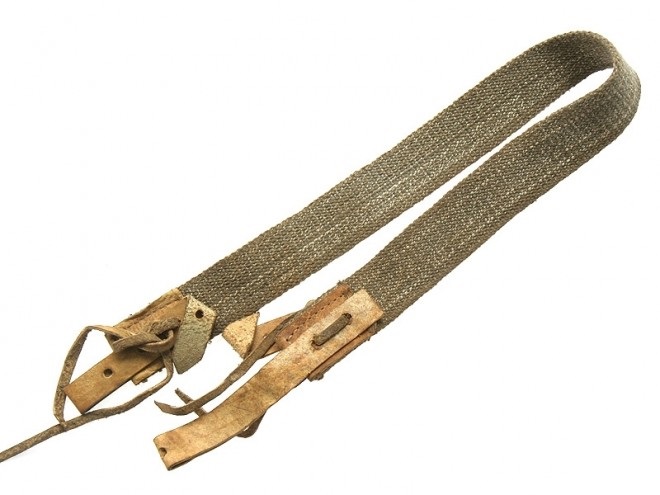

    Може у кого є схема чи розміри такого ремінця. Можливо є просто якісь часткові розміри чи просто думки по розмірах ?.


    Images:

    artyr .1313 подобається це.
  13. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА
    Приветствую!.По ремню подскажу не проблема , только это от ППШ ранний , на ППД он шёл точно такой же но уже .Как то так а может и нет .С ув Артур.

  14. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА

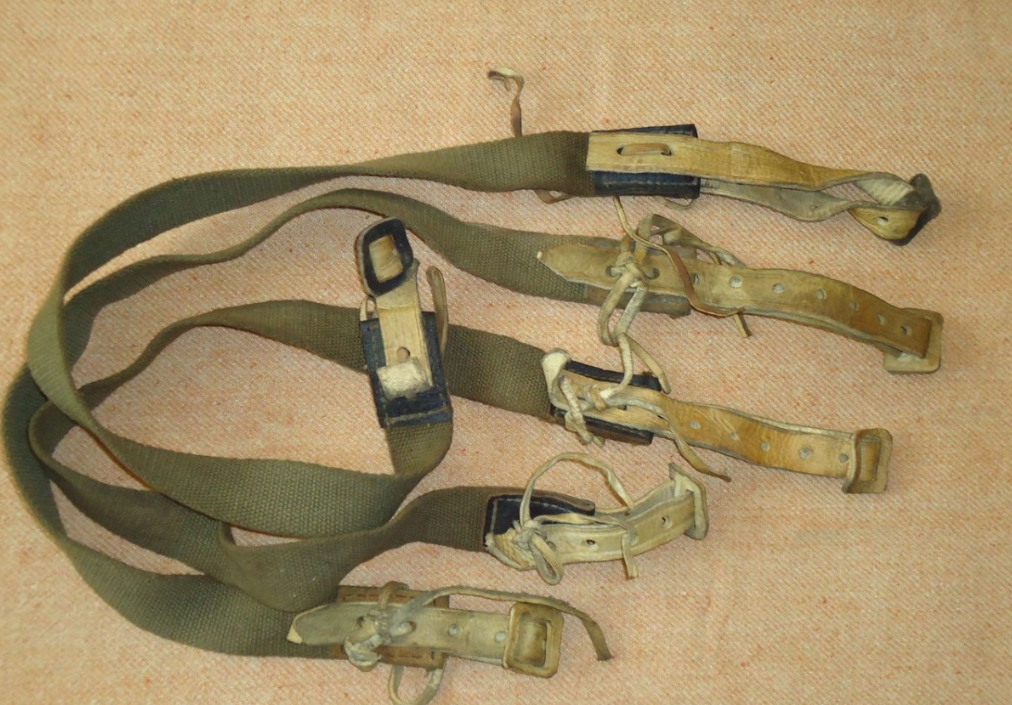

    Какие надо размеры ,есть оба ремня.С ув Артур.

    restler09 та 663 подобається це.
  15. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА

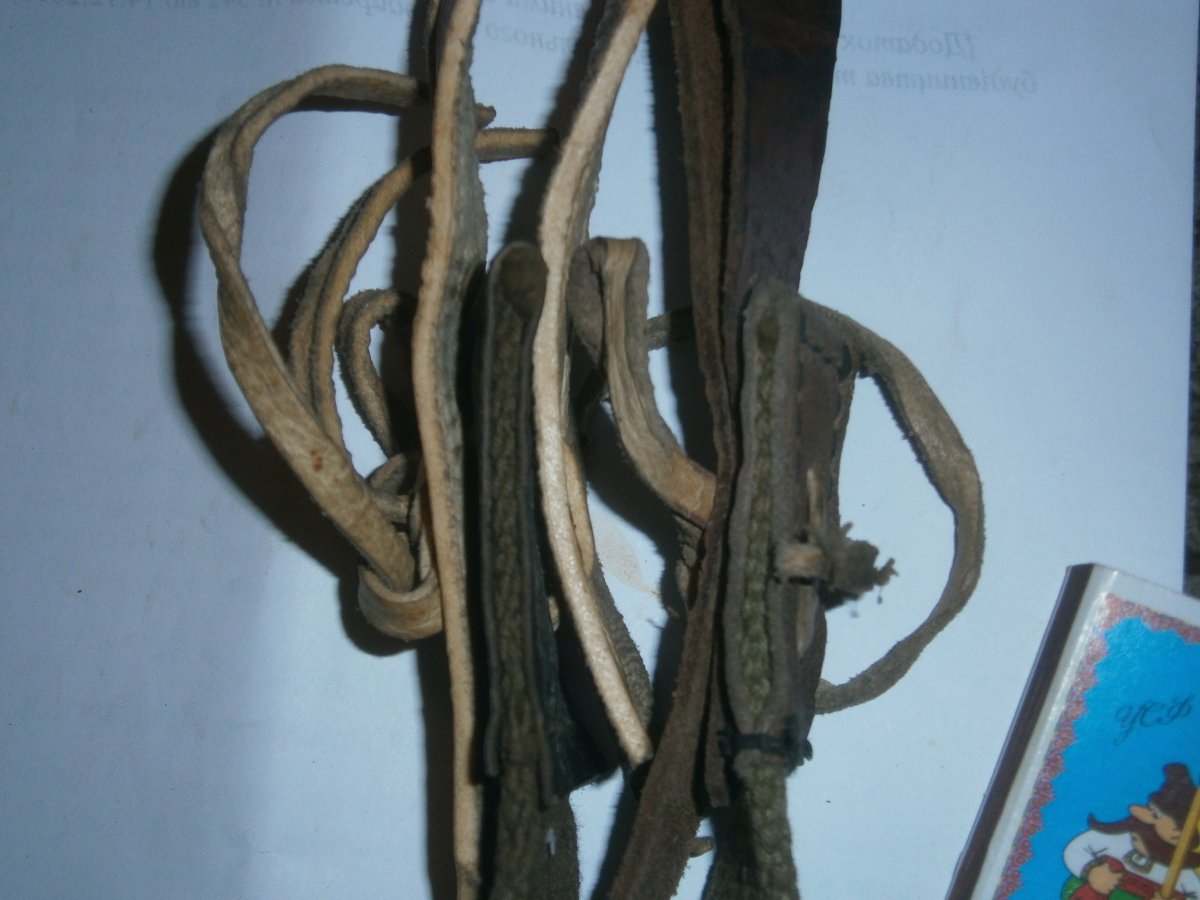

    P9250091.JPG P9250091.JPG


    Images:

    663 подобається це.
  16. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.559
    Адреса:
    Україна.
    Доброго вам. В вечері зроблю прості схеми і якщо можливо то проставите розміри.

    artyr .1313 подобається це.
  17. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.559
    Адреса:
    Україна.
    Накинув схему ППД як зміг. При можливості проставте розміри.


    Images:

    ремінь ППД 40.png
    artyr .1313 та Старик Похабыч подобається це.
  18. Paul Zibert

    Paul Zibert Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    11
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    1.945
    Адреса:
    Украина, Северо-Восток
    А с чего ремни на завязках все упорно называют "ранними"??? И зачем его вешать на ППД?
    По логике событий и по фотоматериалам как раз наоборот - на завязках это поздний эрзац-вариант (косвенно это подтверждается и большим количеством таких ремней в складском сохране дошедших до наших дней).
    Ранний же - на пряжках, аналогичный послевоенному.

    gantz, Shved_21, SEMYNEAGLE та 2 іншим подобається це.
  19. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.559
    Адреса:
    Україна.
    Навіть не знаю що вам на це сказати. Звідки це пішло лише здогадки.

    Paul Zibert та artyr .1313 подобається це.
  20. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА
    Приветствую!. Рис № 1. 17;- 69 см. 18;- 56мм. 19; -26 мм. 20; - 18мм. 21; - 6 мм. 22; - 41 см, 24 см. 23;- 2.5 мм. [​IMG]

    Старик Похабыч, БЛК та 663 подобається це.
  21. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА

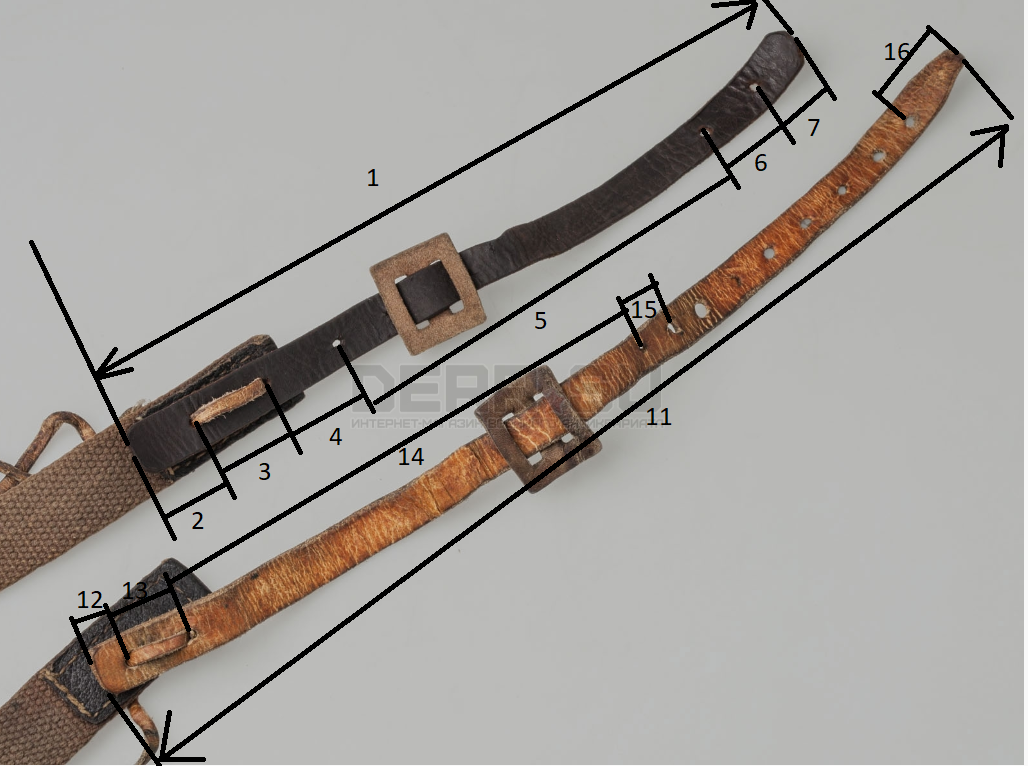

    Рис № 2. 1;- 24 см. 2;- 15мм. 3;- 20мм. 4;- 10см 5мм. 5; - 20мм. 6;- 20мм. 7;- 20мм. 8; - 38мм. 11; - 41см. 12; -18мм. 13; - 20мм. 14; -17см. 15; -20мм. 16; - 4 см. [​IMG]

    Старик Похабыч, Gasser, БЛК та ще 1-му подобається це.
  22. artyr .1313

    artyr .1313 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    10
    Лоти
      на продажу:
    0
      продані:
    21
    Повідомлення:
    733
    Адреса:
    ОДЕССА
    Как то так.С ув Артур.

    663 подобається це.
  23. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.559
    Адреса:
    Україна.
    Дякую, все зрозуміло. Ремінь собі змайструю такий по любому, збір матеріалів запущено. В даний час займаюся більш точною інформацією по цьому ремні, в тому розумінні коли і на які механізми ставився.

    artyr .1313 подобається це.
  24. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.559
    Адреса:
    Україна.
    Оскільки в даний момент тема покривається порохами, вирішив добавити чуть фото часів другої світової. На фото солдати з ППД 40, особлива увага приділяється ремінцям. Пошуки фото ППД з ремінцями на завязках практично не дали результату. В голову лізе думка що ремінь на завязках з заводу це не зрозумілий стареотип, який ходить в Україні і за поребриком.


    Images:

    pdd-004 (1).jpg
    pdd-013 (1).jpg
    лиса, Гельґі, RIHARD 77 та 3 іншим подобається це.
  25. Paul Zibert

    Paul Zibert Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    11
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    1.945
    Адреса:
    Украина, Северо-Восток
    Ещё фото...


    Images:

    RIHARD 77, artyr .1313, БЛК та ще 1-му подобається це.
  26. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.559
    Адреса:
    Україна.
    З більшості фото все ж видно що ремені були з пряжками, лише мала частина ремінців на ППШ та ППД були на завязках. Скоріш за все на завязках це ремонтні апарати, тим більше якщо враховувати що ППД затаскували ще з часів нападу на Польщу 39 року то їх бойовий шлях не такий і малий, ремні могли обриватися. Тож апарат раннього випуску з ремінцем на завязках для різноманітності в колекції мати не гріх.
