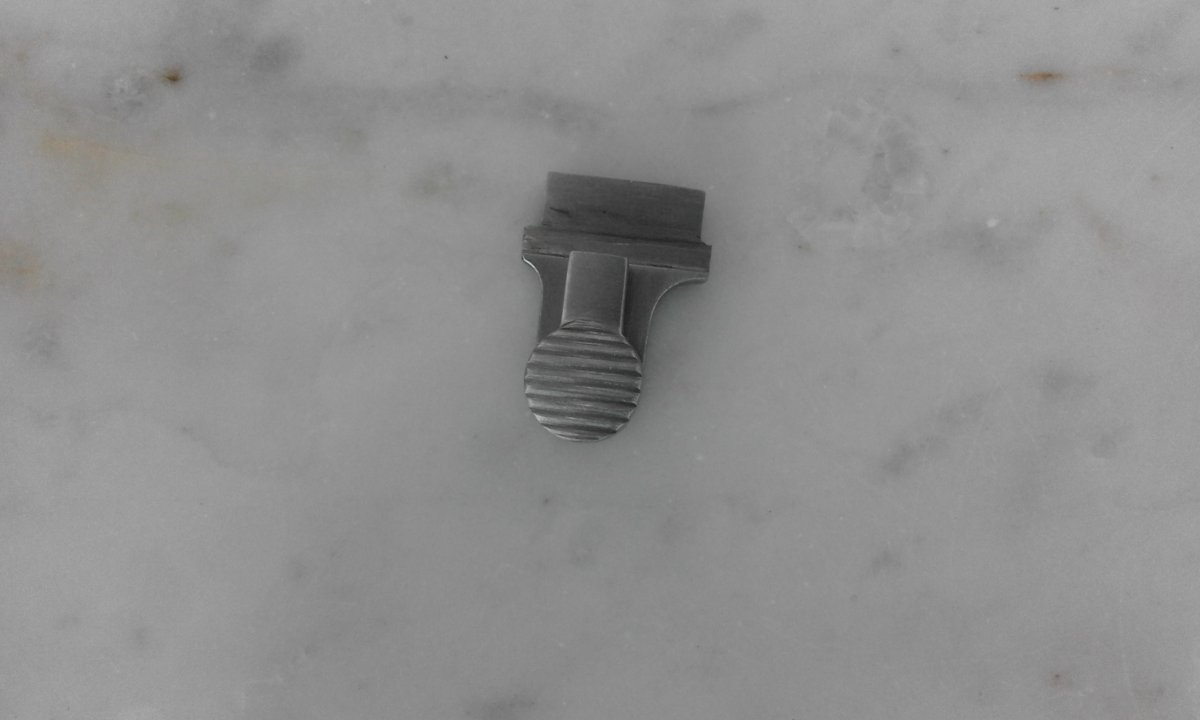

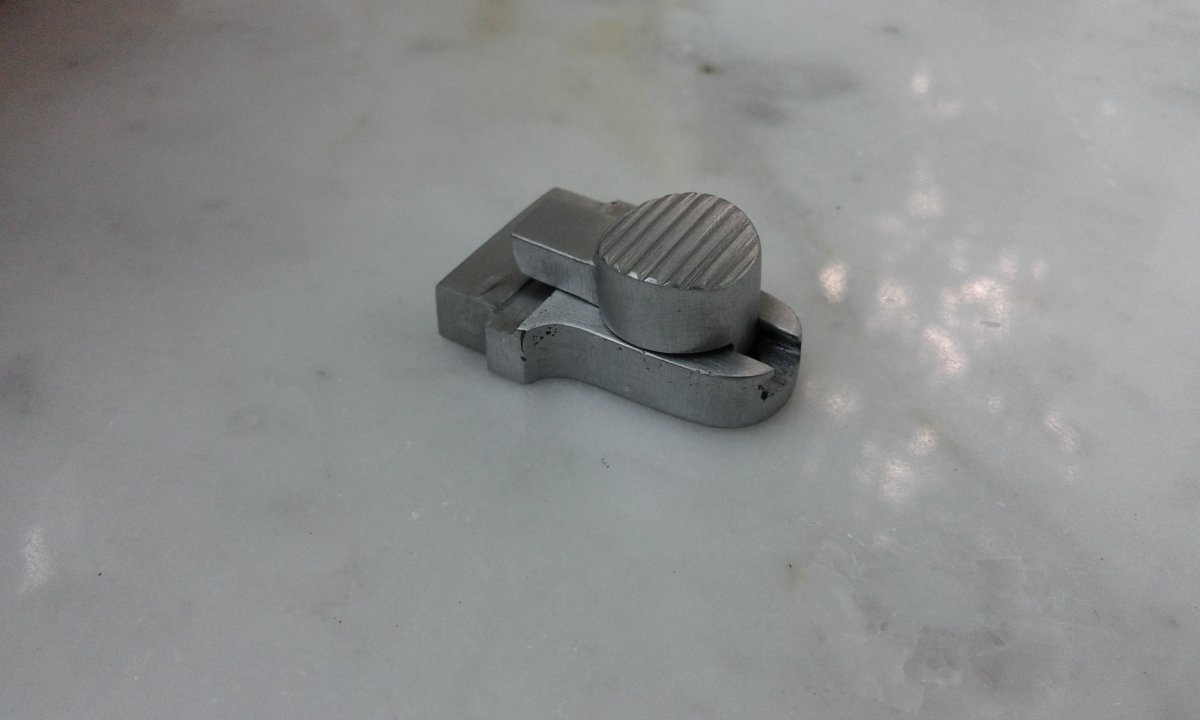

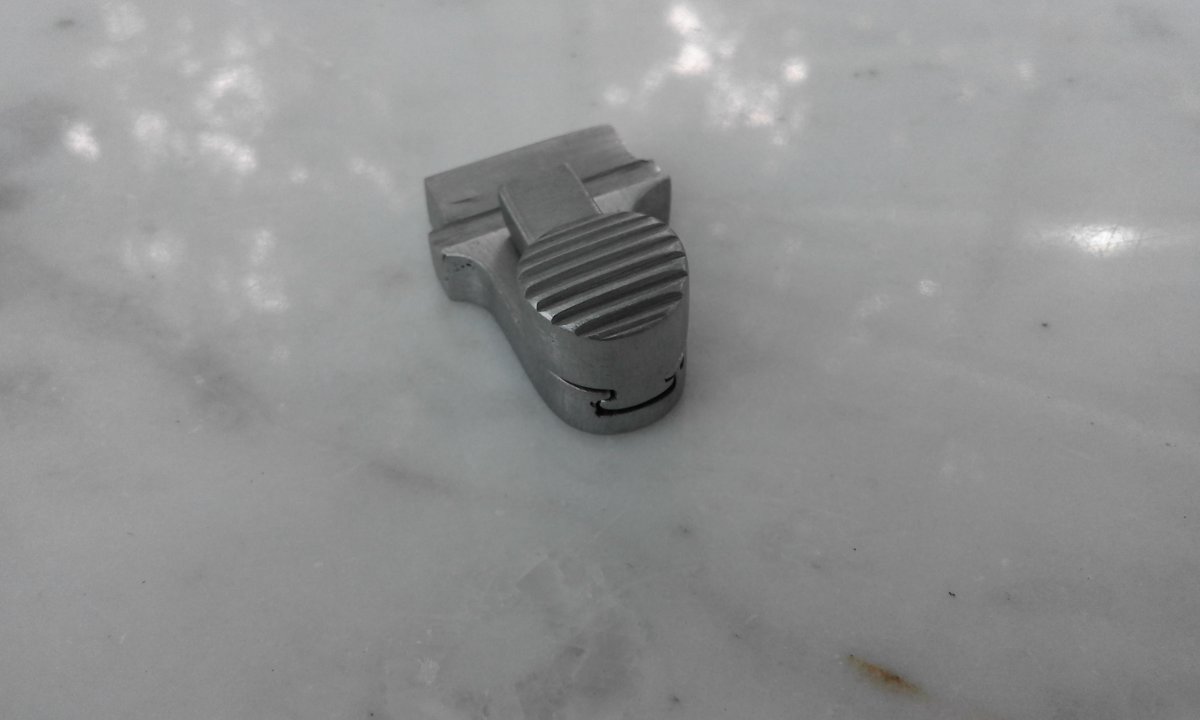

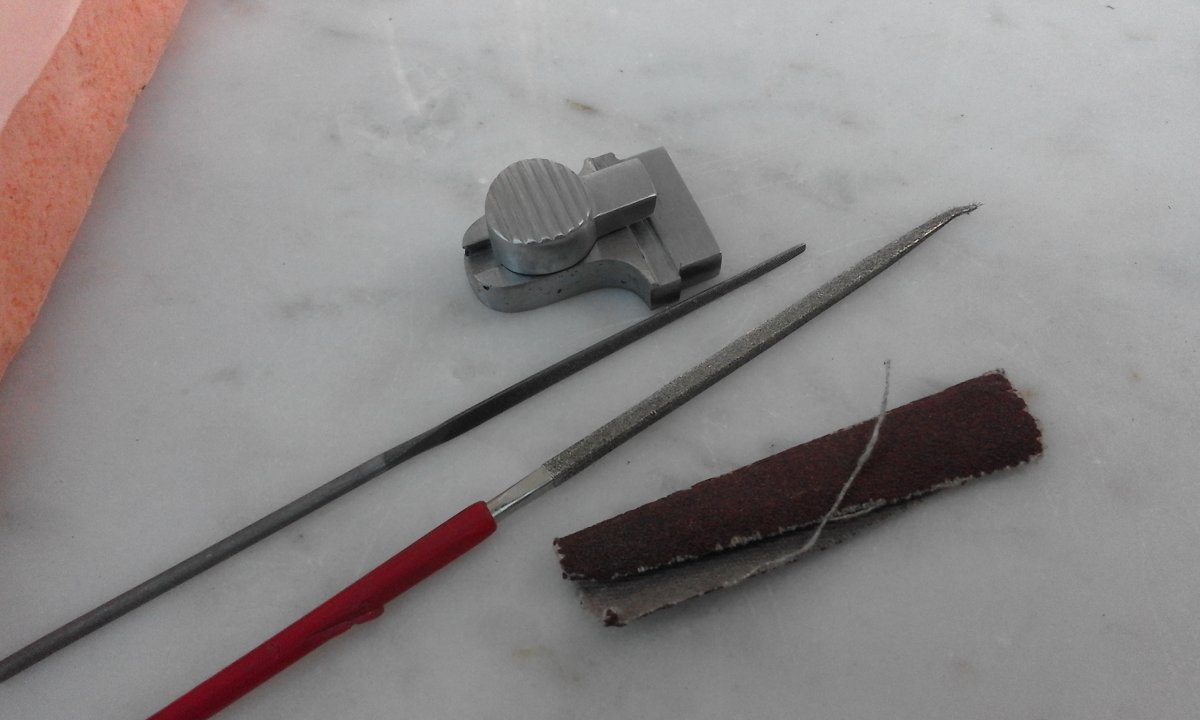

    Нарезал не финишно полоски надфилями. В оконцовке когда работа будет закончена над кнопкой линии поправлю.
    Пока как то так.


    Images:

    Останнє редагування: 20 сер 2016
    вв76, Otto 663, Гельґі та 7 іншим подобається це.
    1. В 380 калибре .нарезы присуствуют . Деактив в виде сверления зделаю в месте где укажет покупатель .
      12000 грн.
    2. Развёртка (коническая), для правки - корректировки камор в ММГ или СХП барабанах РН. Дата изготовлен...
      240 грн.
    3. Рамка, неплохой исходник. Треугольный целик и пенёк. Все резьбы гуд ! Основная 13х1 - живая, но пару...
      15000 грн.
    4. Молоток. Родное воронение. Отличнейший сохран на такие годы !
      2800 грн.
    5. (в наявності 8 шт.)
      Состояние отличное .не гнилые. Склад. В лоте 1шт.
      200 грн.
  2. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Наблюдения в ходе работы. Работа простенькая ,только второй рас на такое я бы не решился, просто достало. Но коль начал-делай.

    вв76, Otto 663, A10A та ще 1-му подобається це.
  3. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

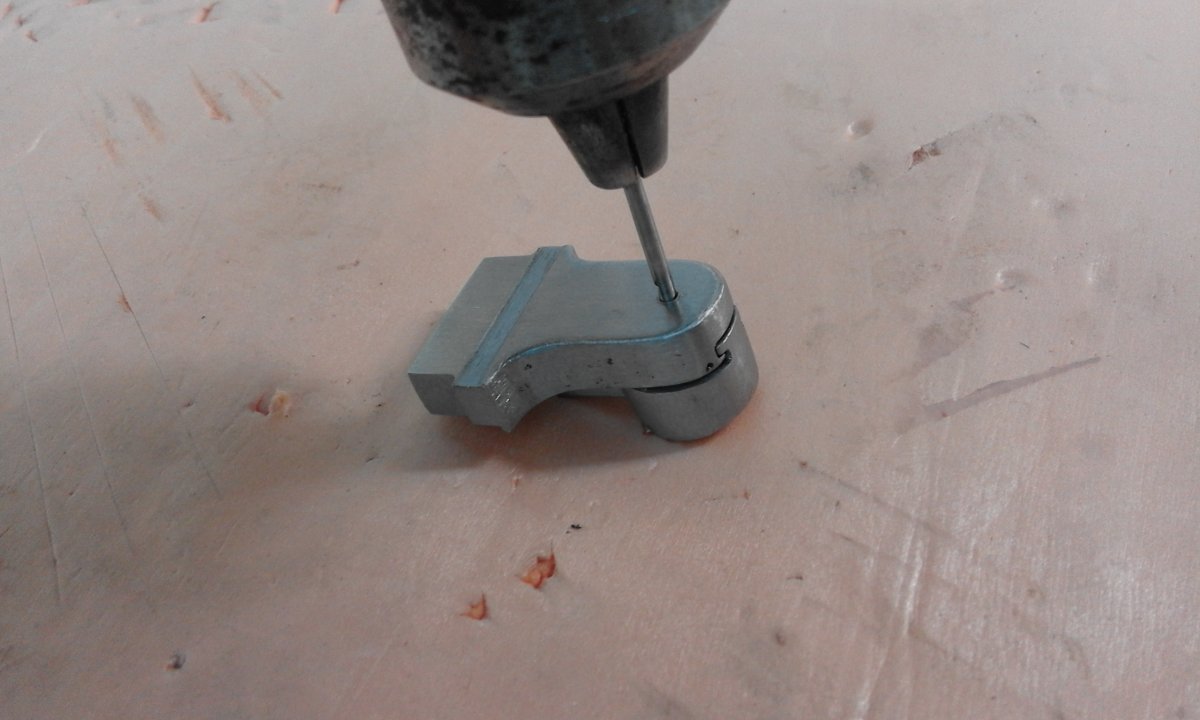

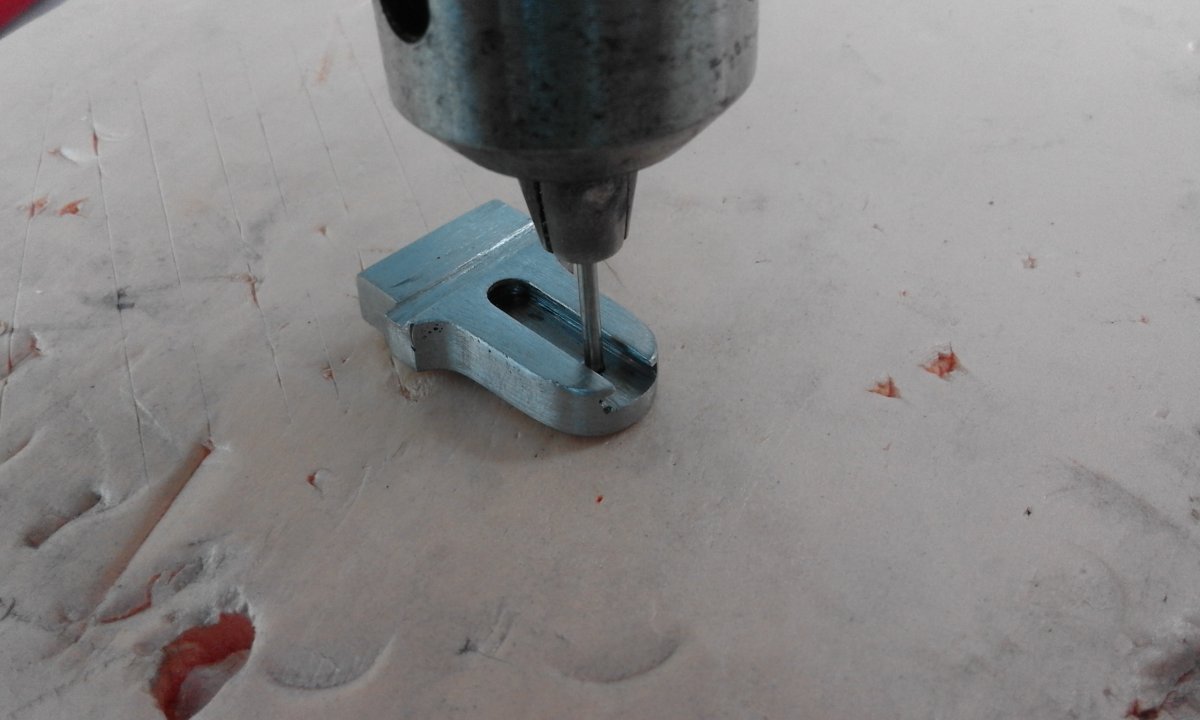

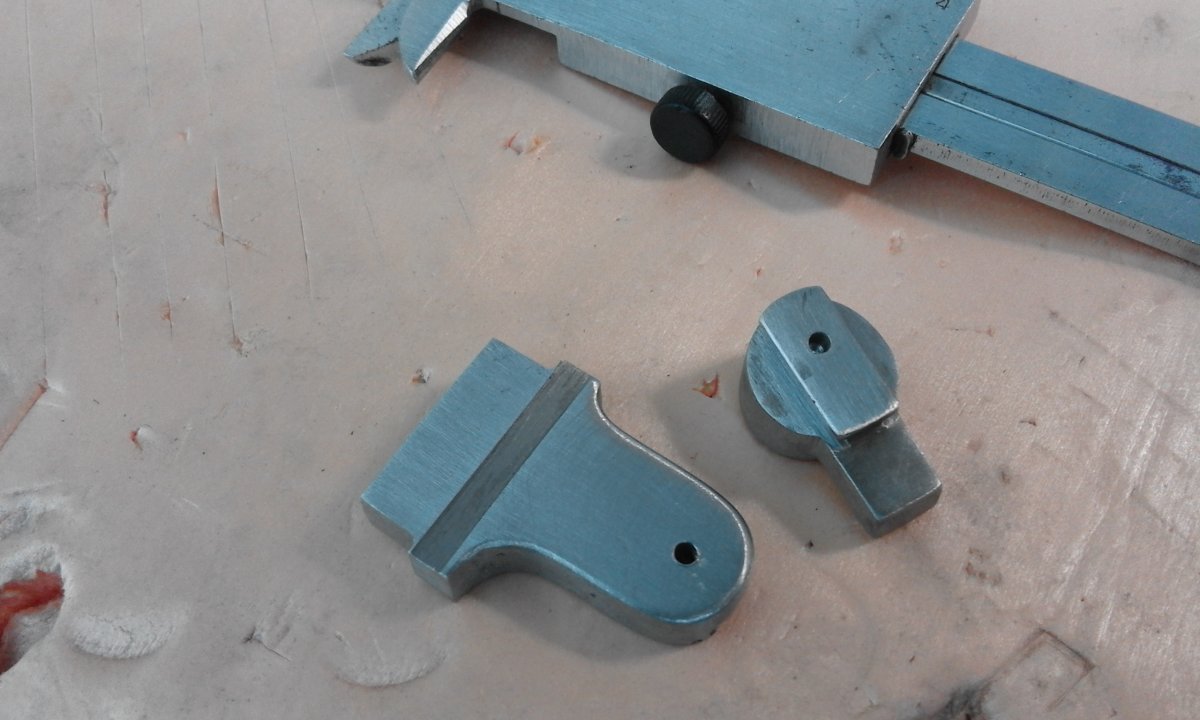

    Просчитал центр отверстия для разборки. Сверлил отверстие с верху в низ, так проще удержать правильно центр относительно стенок направляющей.


    Images:

    Otto 663, БЛК, tankis та 3 іншим подобається це.
  4. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

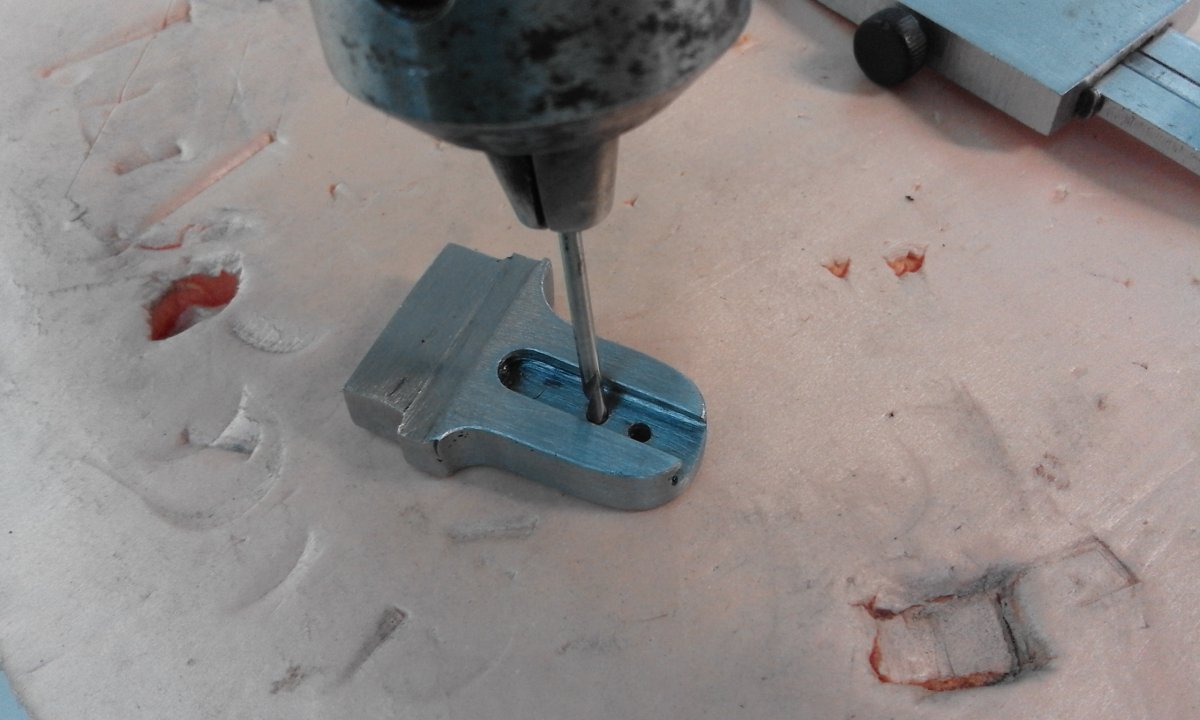

    Вставил кнопку на её место и просверлил в ней отметку. Просверлил именно сей час по той причине что направляющее отверстие пока длинное и отметка на кнопке ляжет отлично. Соосность отверстий получится отличная.


    Images:

    Otto 663, БЛК, Andrej.An86 та 2 іншим подобається це.
  5. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Просчитал углубление для фиксации кнопки в состоянии предохранителя, после чего просверлил на предполагаемую глубину.


    Images:

    Otto 663, БЛК, Andrej.An86 та 2 іншим подобається це.
  6. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

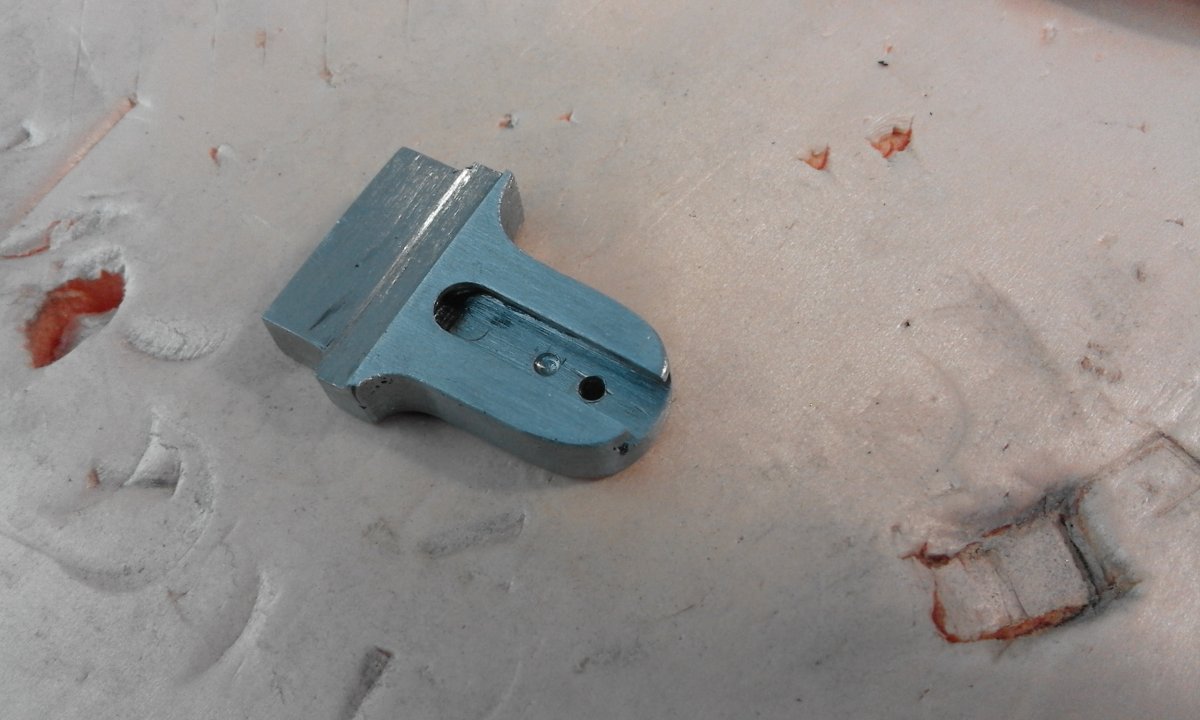

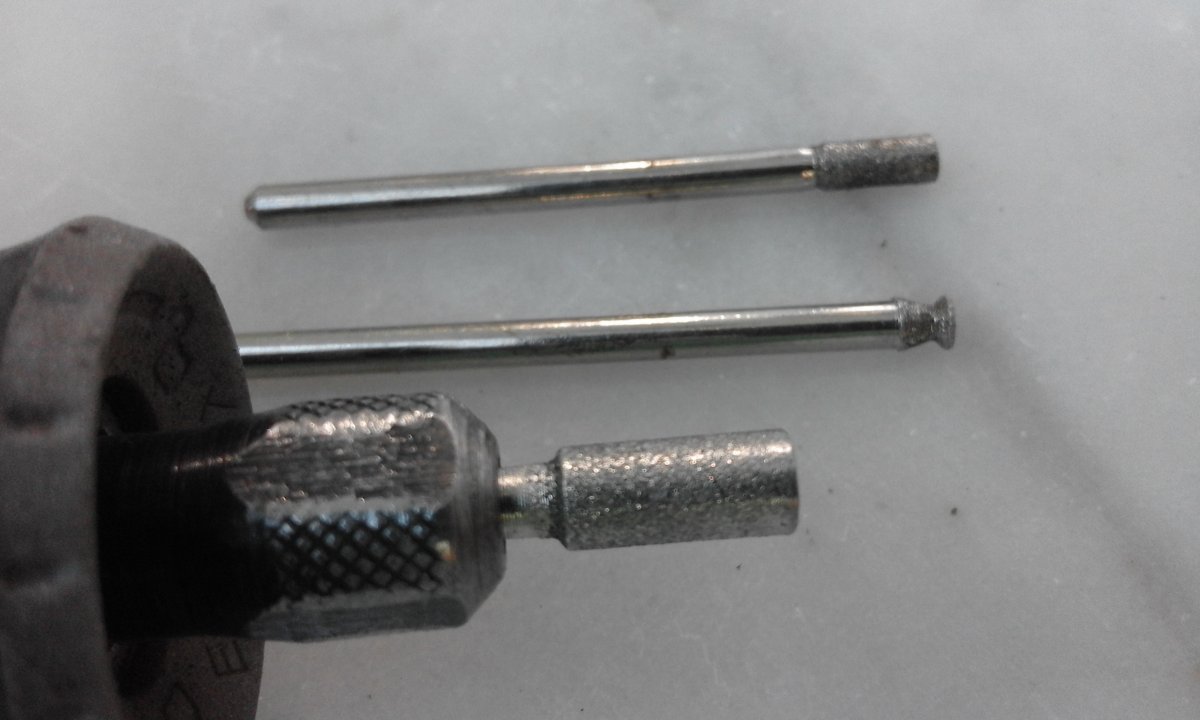

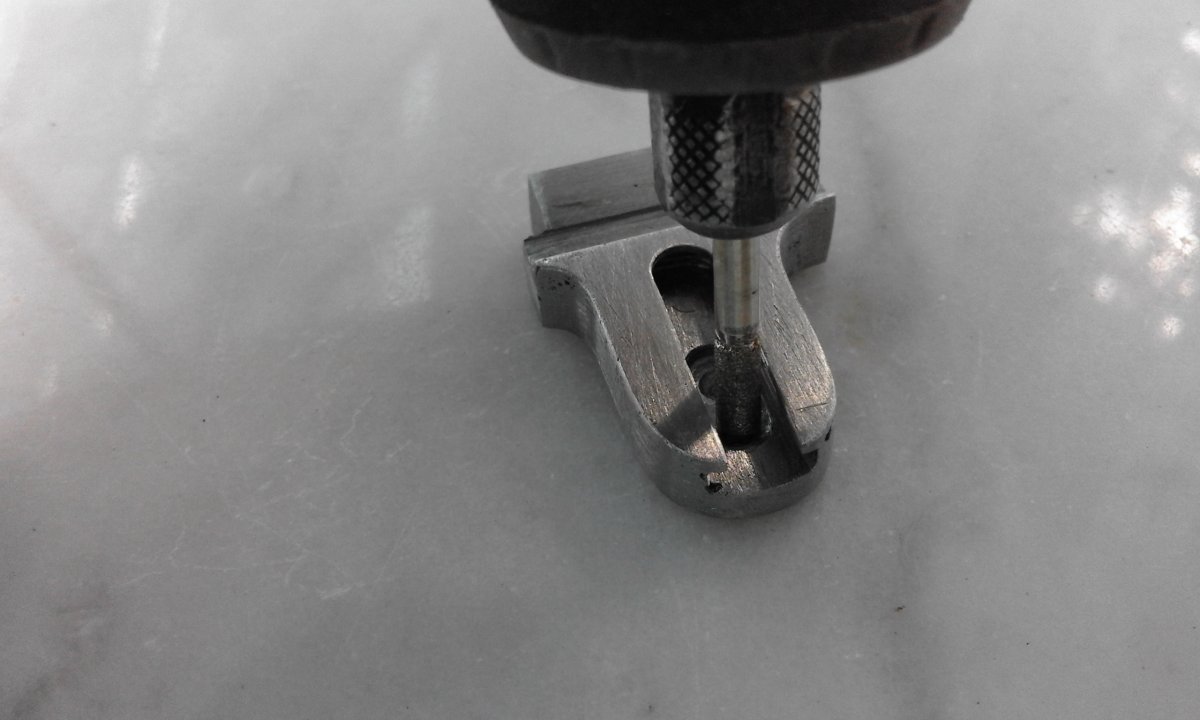

    Сделал фрезеровку под ограничитель хода кнопки. Делал дремелем с алмазными насадками разных форм. В начале прошёлся 3 мм насадкой, потом грибком для хорошего очертания углов, в оконцовке 4 мм насадкой. Пришлось даже насадку старую шлифануть что бы хорошо прошлифовать угол.


    Images:

    вв76, Otto 663, БЛК та 3 іншим подобається це.
  7. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

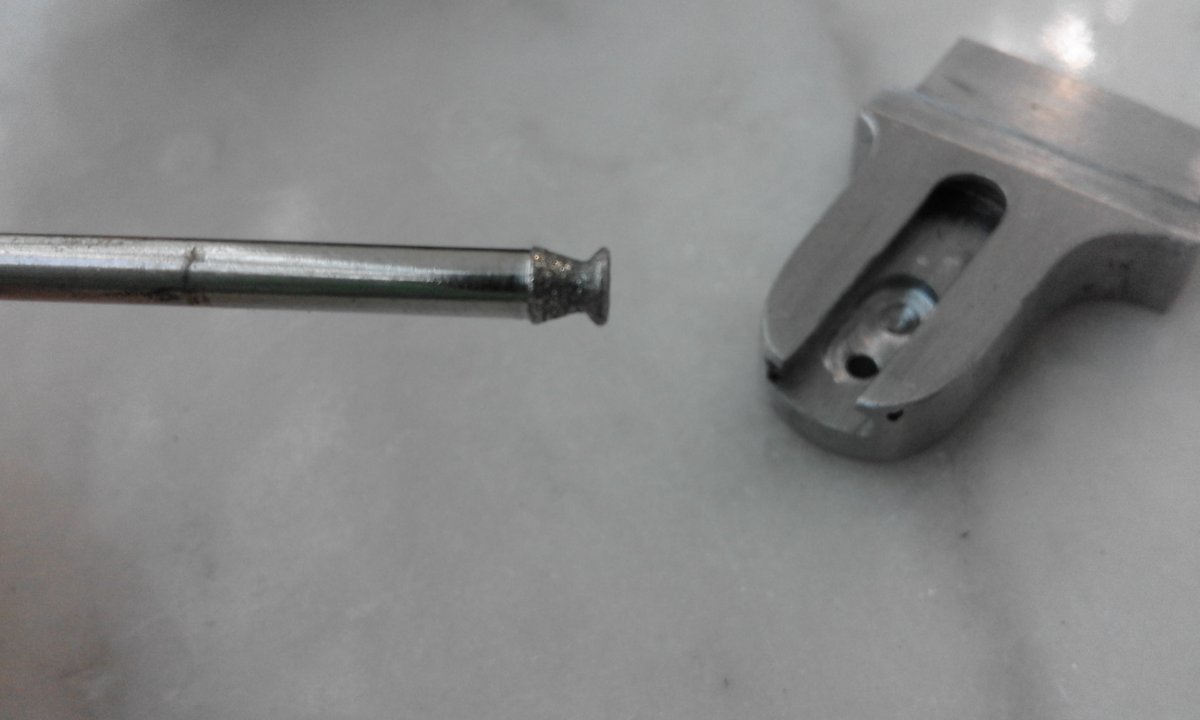

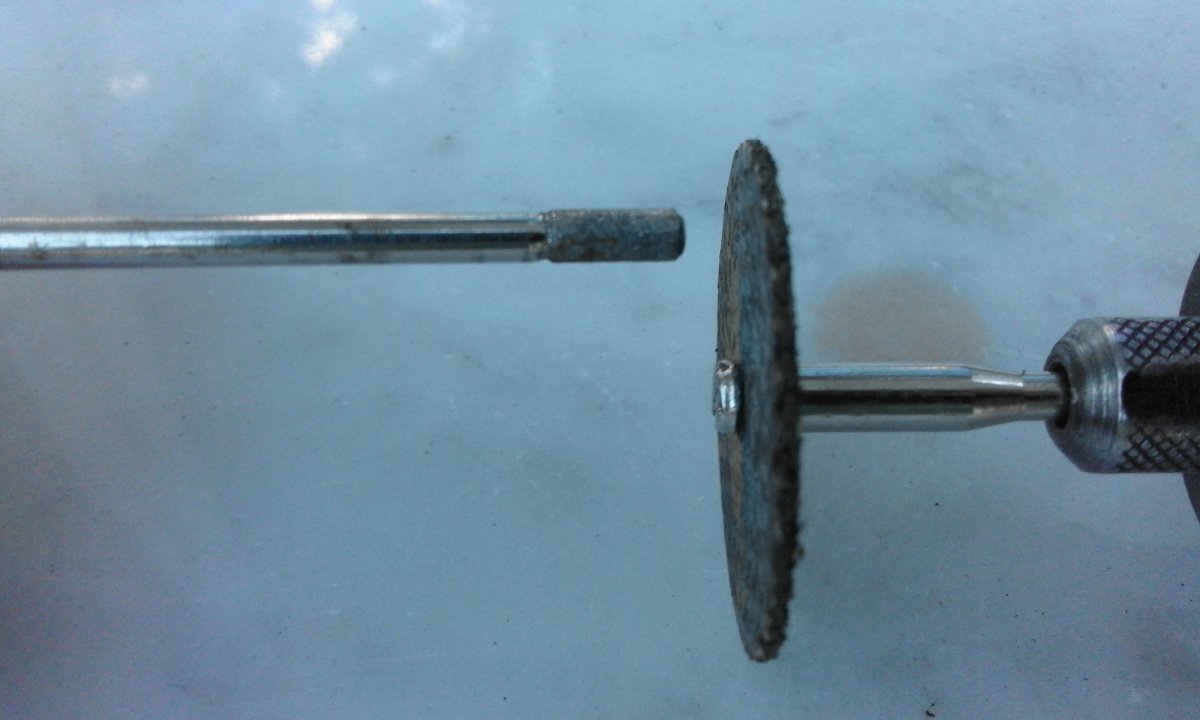

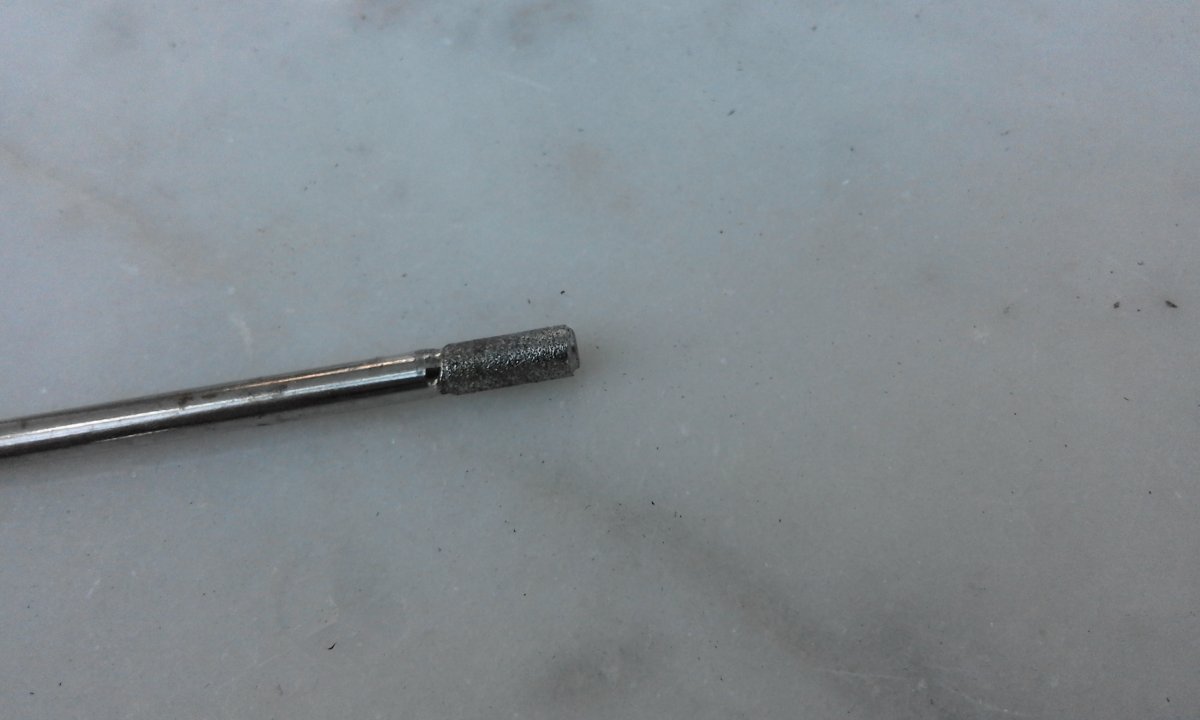

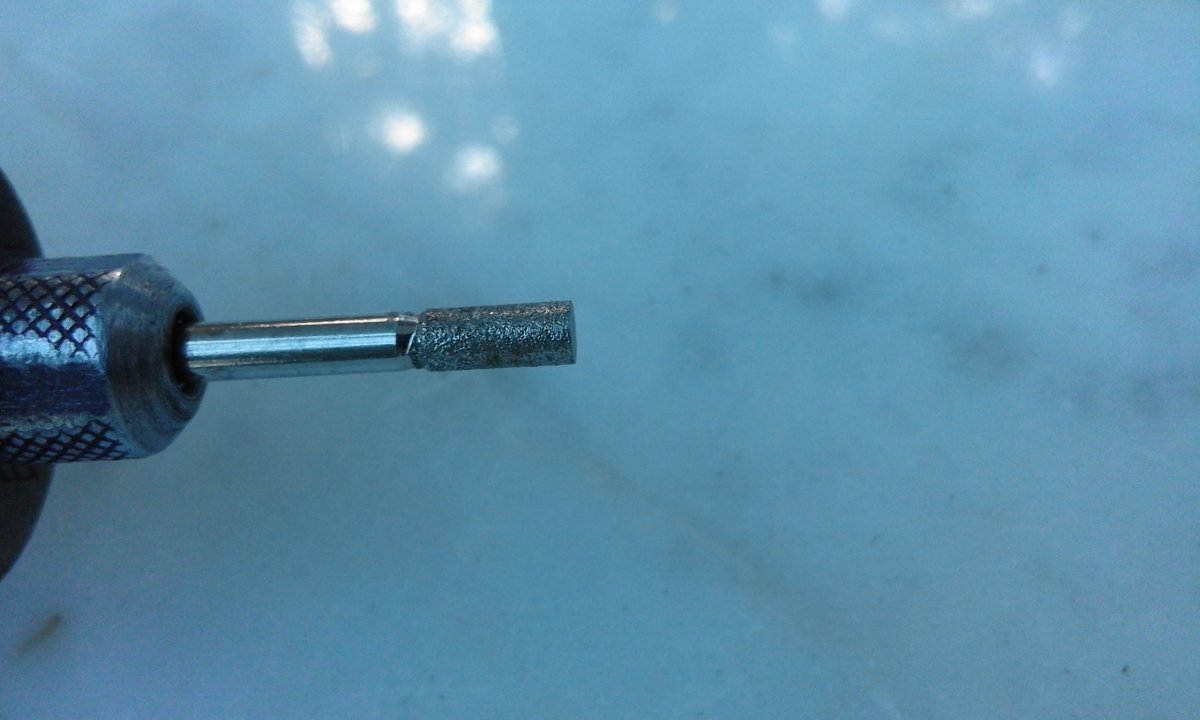

    Для работы сточена старая насадка. Плюсы в том что ровняя углы она не испортит нижнюю плоскость. Минус в том что торцом уже работать не будет.


    Images:

    Otto 663, БЛК, Andrej.An86 та 2 іншим подобається це.
  8. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

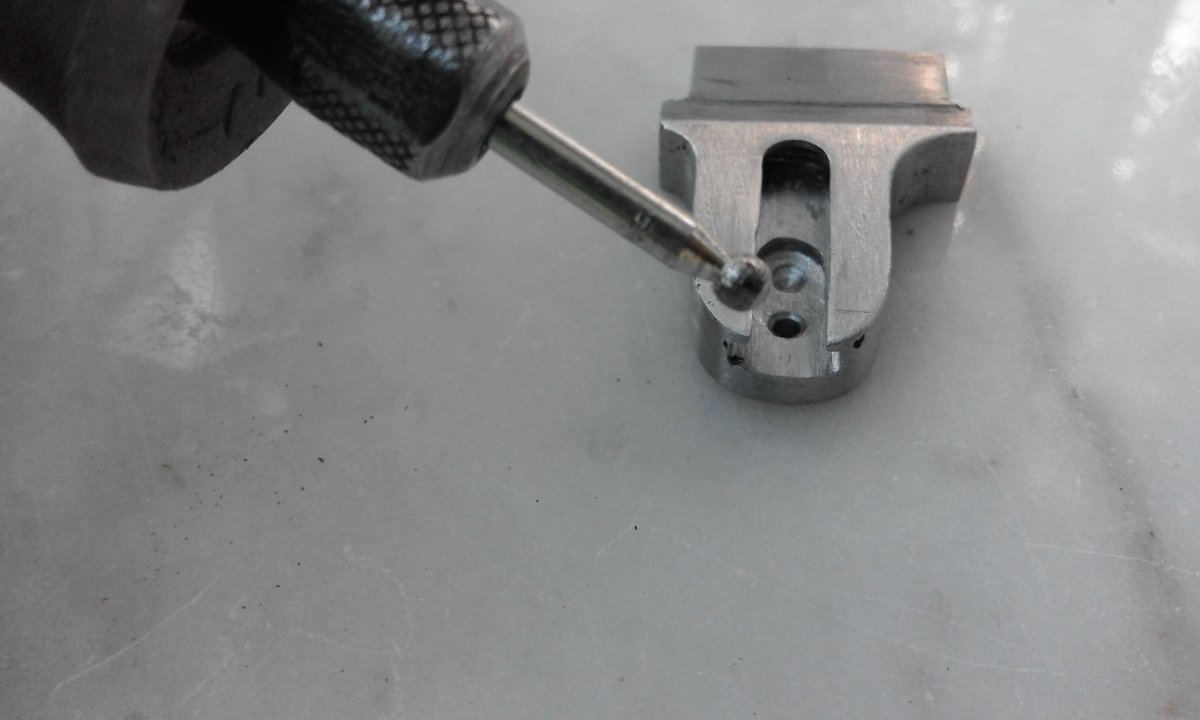

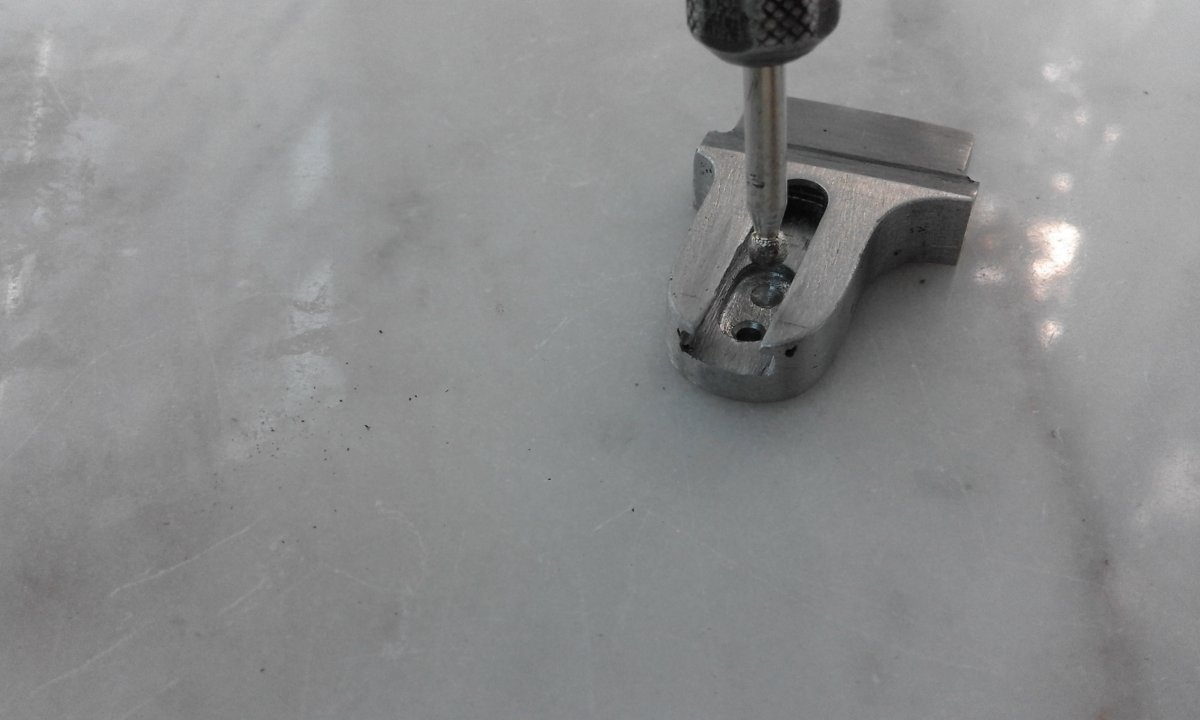

    Дремелем с шариковой насадкой поправил места фиксации кнопки при переключении (углубления).
    На этом с базой пока всё, впереди шлифовка.


    Images:

    Otto 663, Барражер, БЛК та 3 іншим подобається це.
  9. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

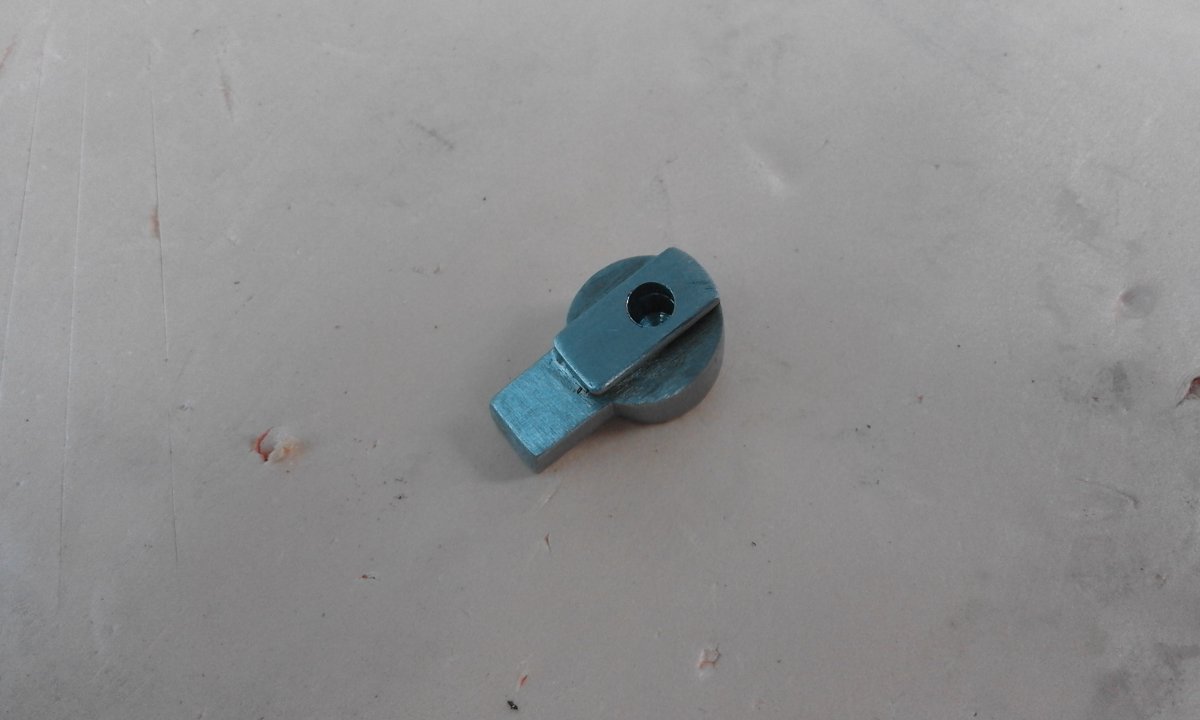

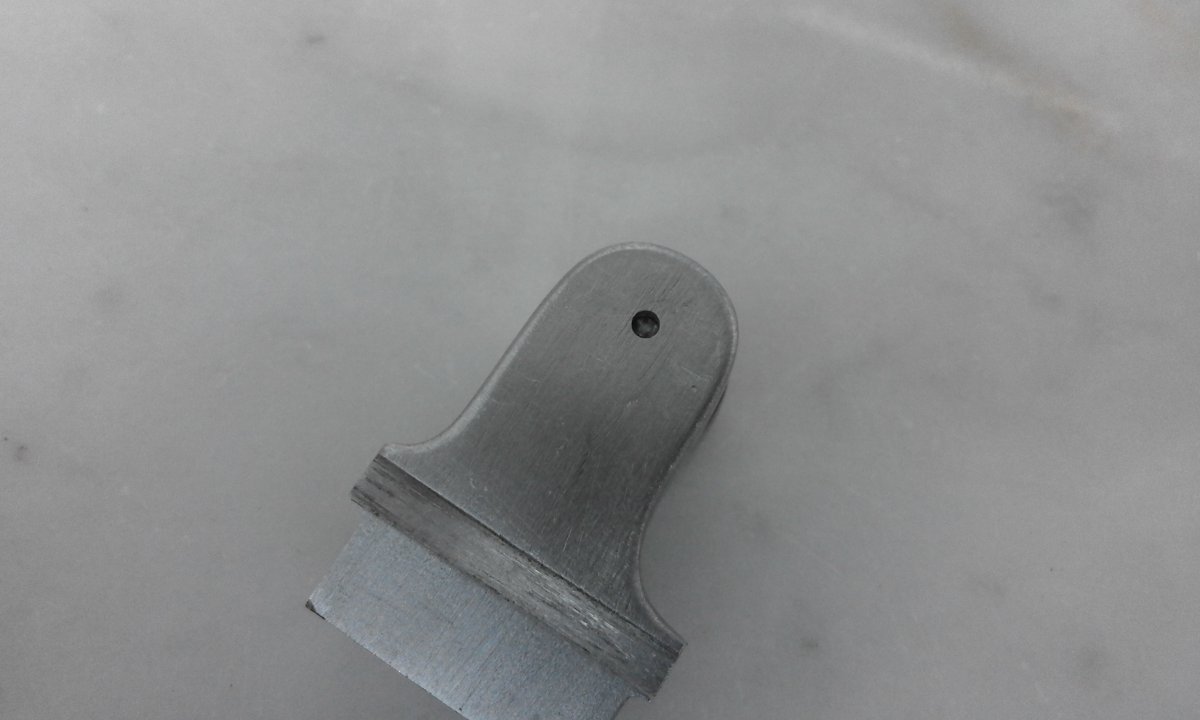

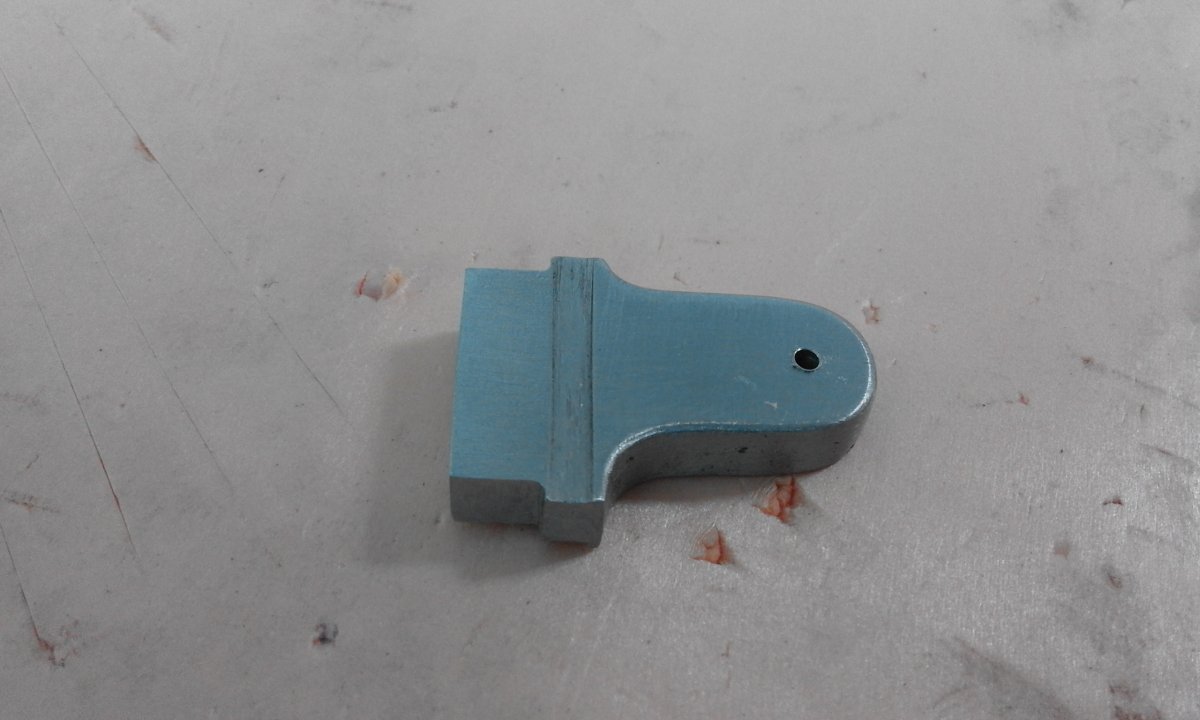

    В кнопке просверлил отверстие 5мм для фиксатора. Сверлил практически на всю глубину, запас около 1.5 мм. Отметка для сверления была сделана ранее. Кнопка пока тоже в сторону.


    Images:

    Otto 663, БЛК, tankis та 3 іншим подобається це.
  10. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

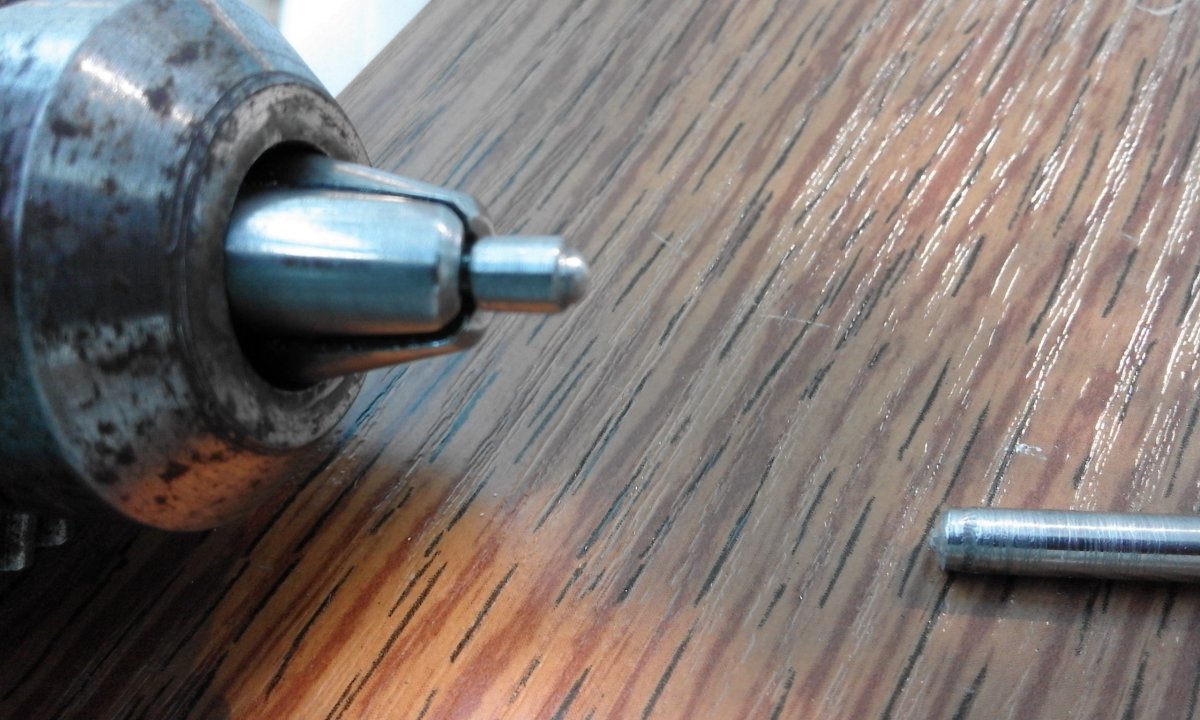

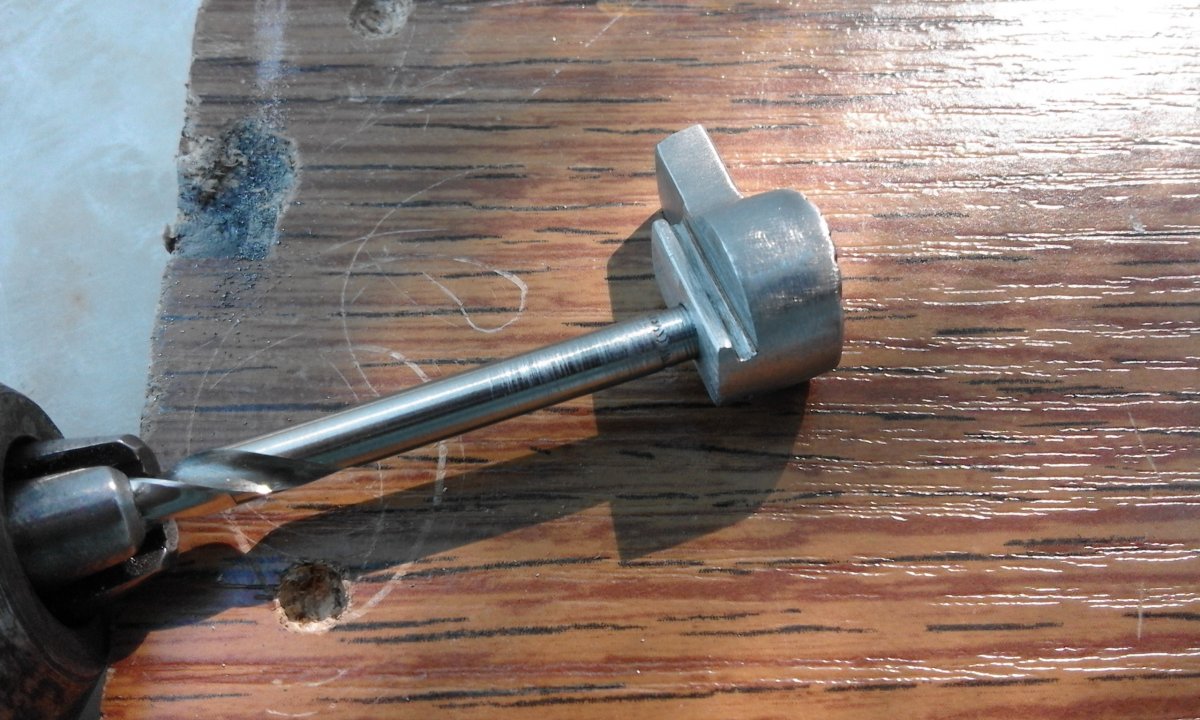

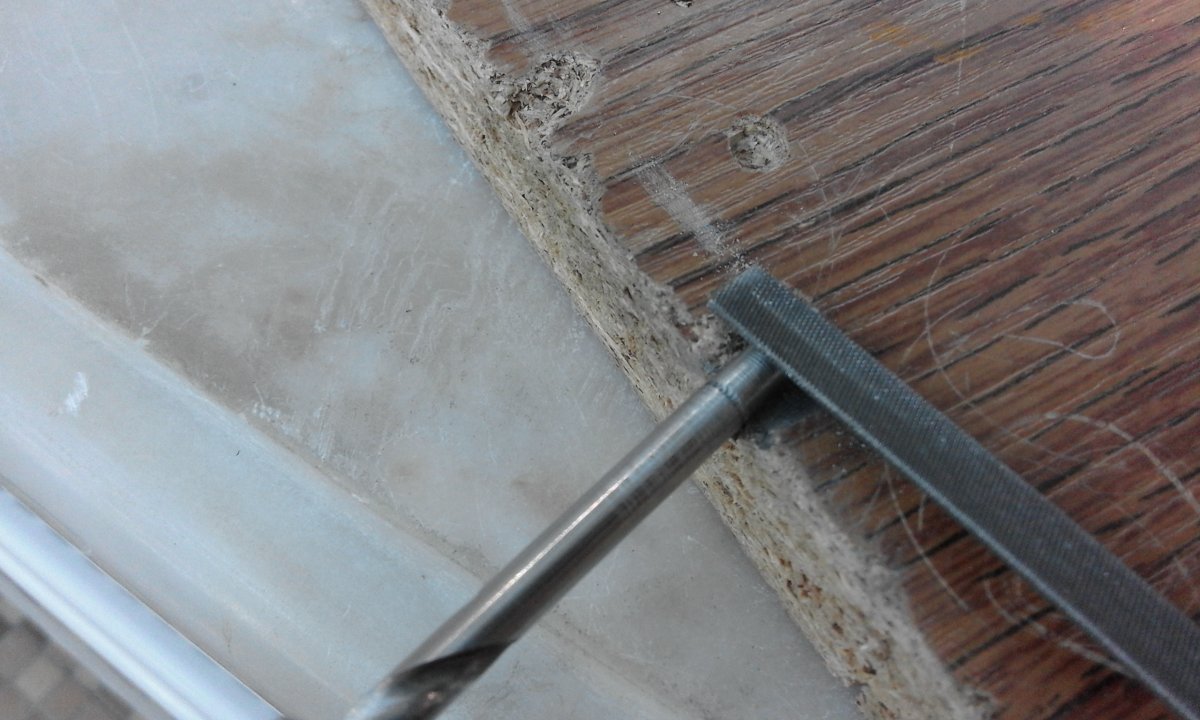

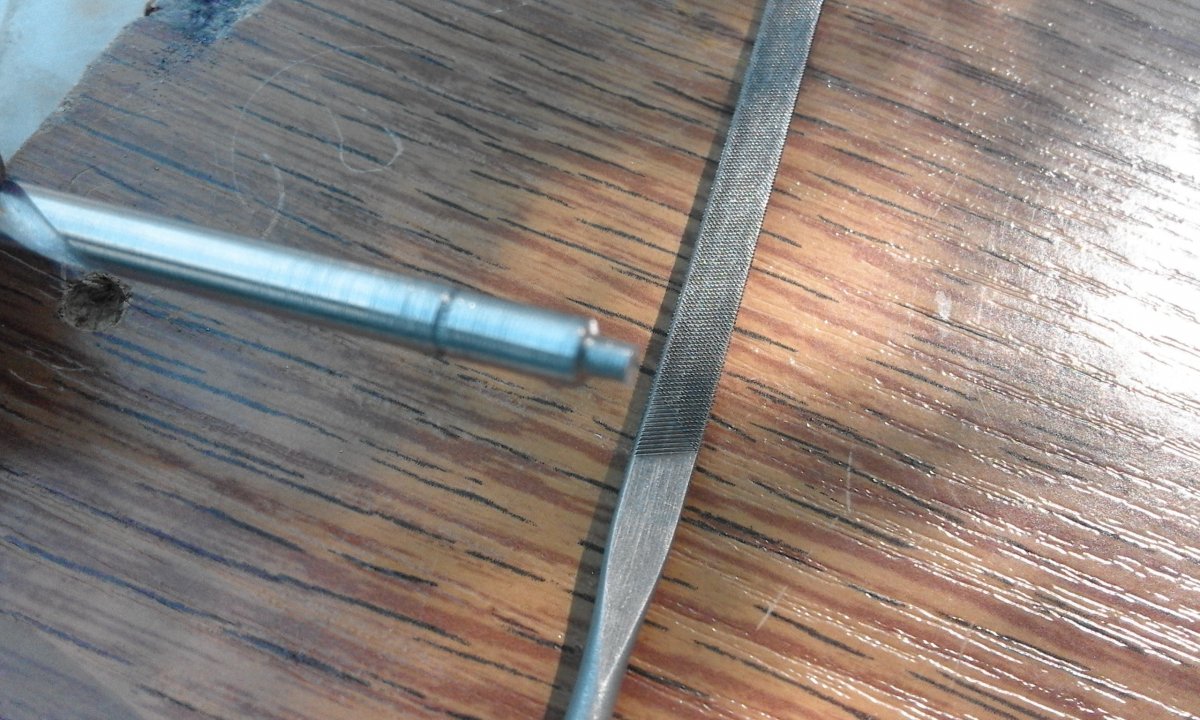

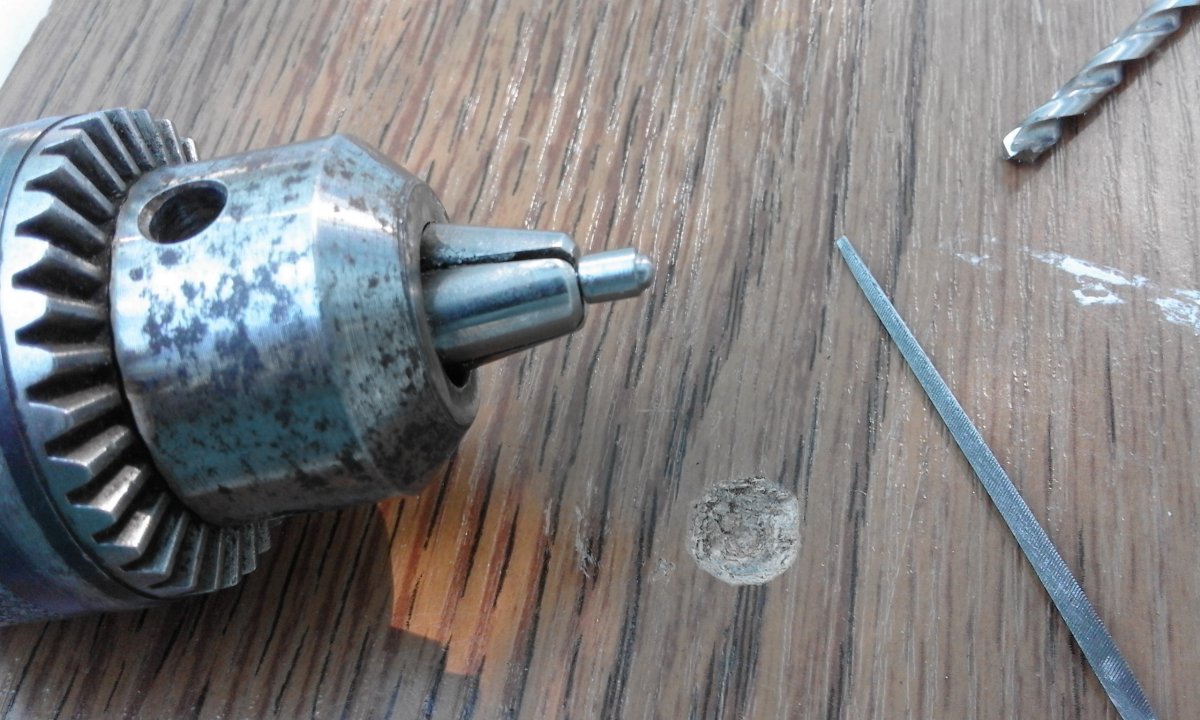

    По фото из сверла с помощью дрели и напильника выточил фиксатор. Сделал замер по глубине и отрезал. Делал длину такую что бы фиксатор утопился полностью и срезал заподлицо с плоскостью кнопки.


    Images:

    вв76, Otto 663, БЛК та 4 іншим подобається це.
  11. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

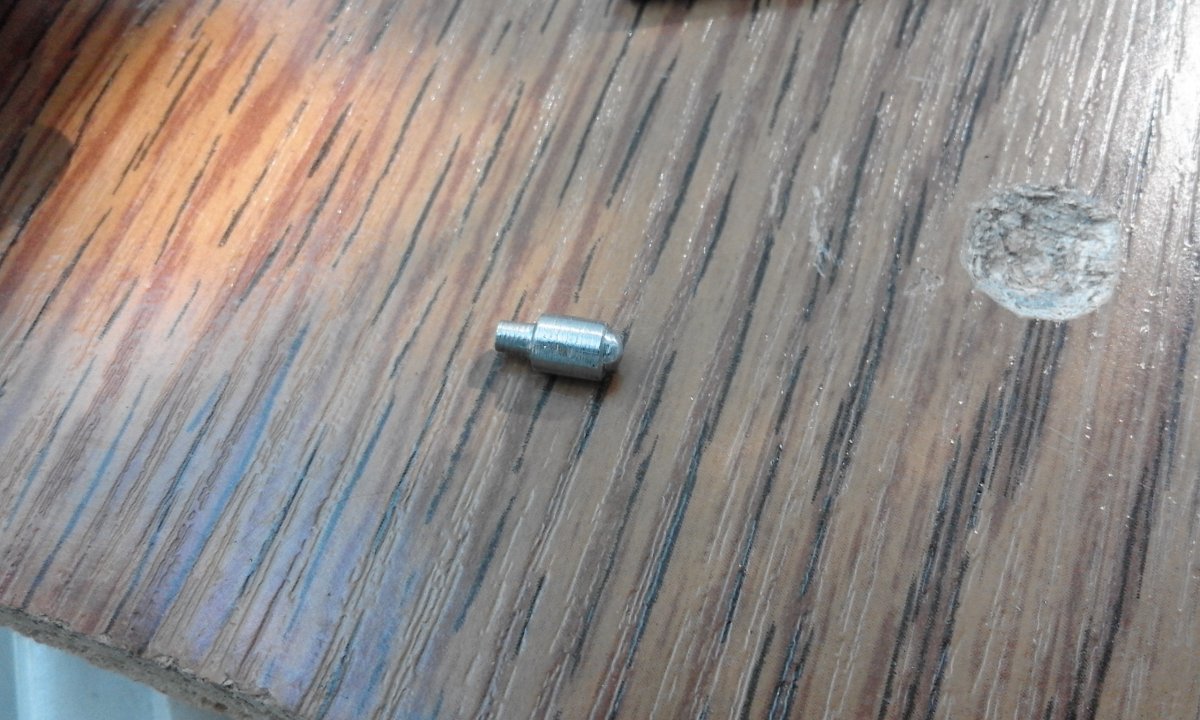

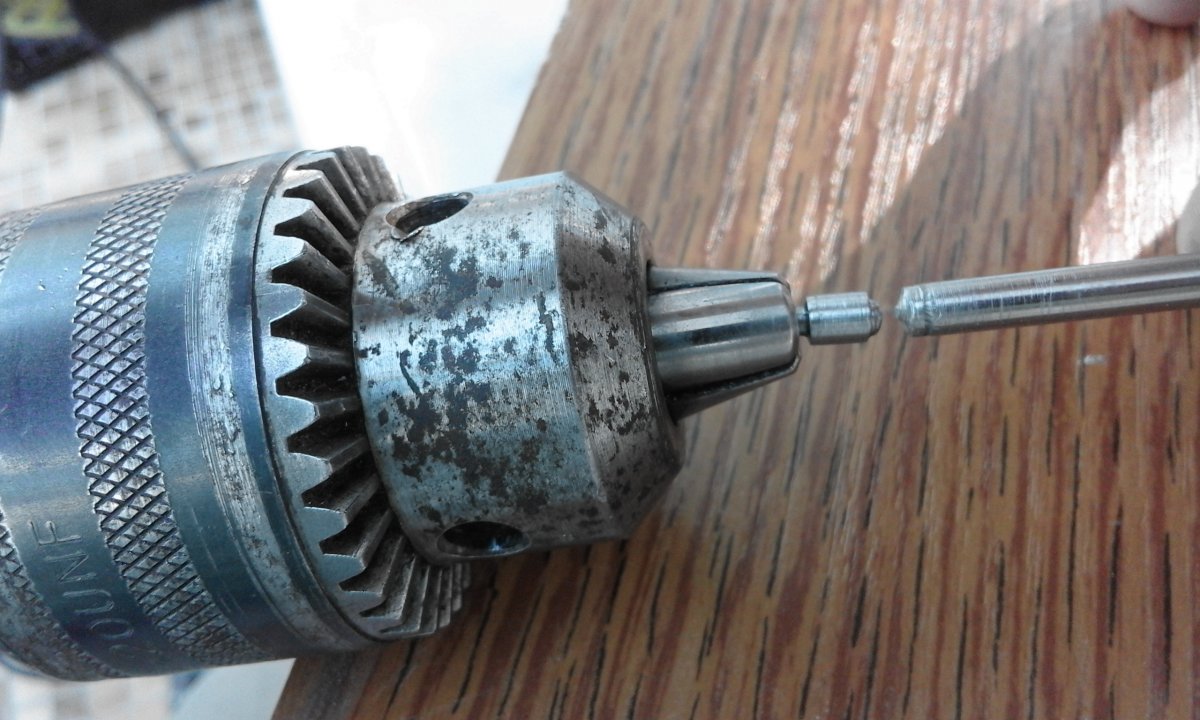

    Сформировал фиксирующий элемент,грибок. По скольку деталька мелкая, пришлось зажимать в патрон дрели и пилить нужную форму. Делал надфилем и поправил наждачкой.


    Images:

    Otto 663, RIHARD 77, БЛК та 4 іншим подобається це.
  12. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

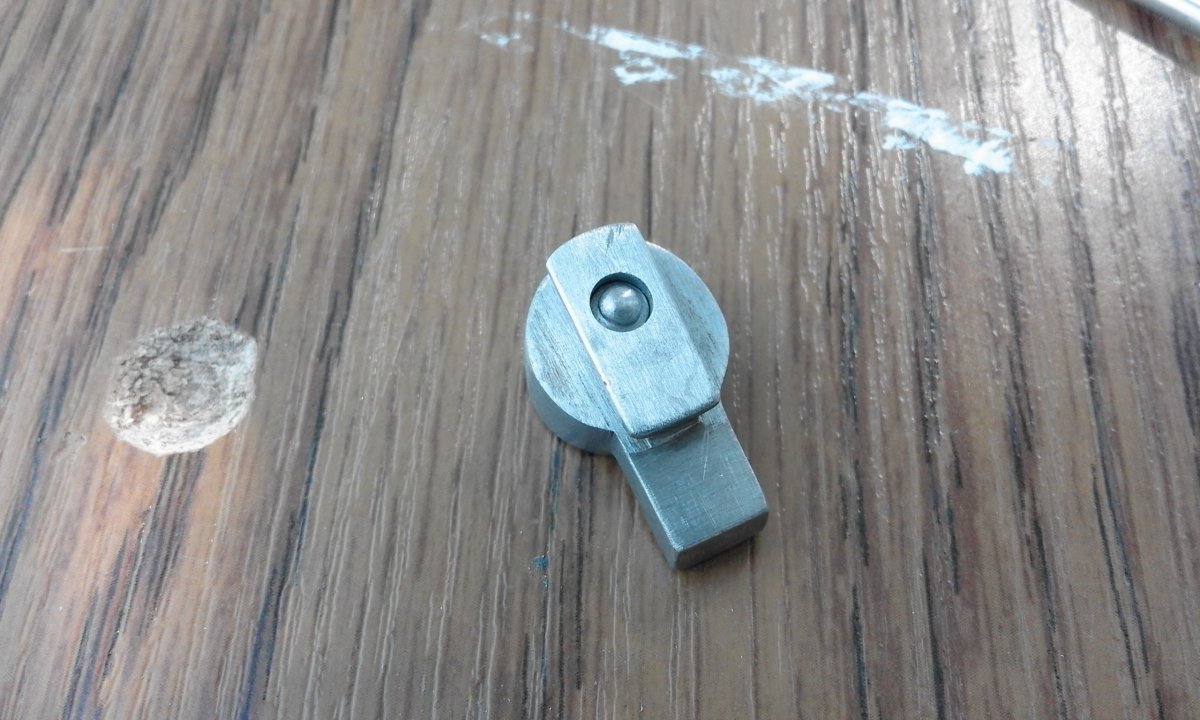

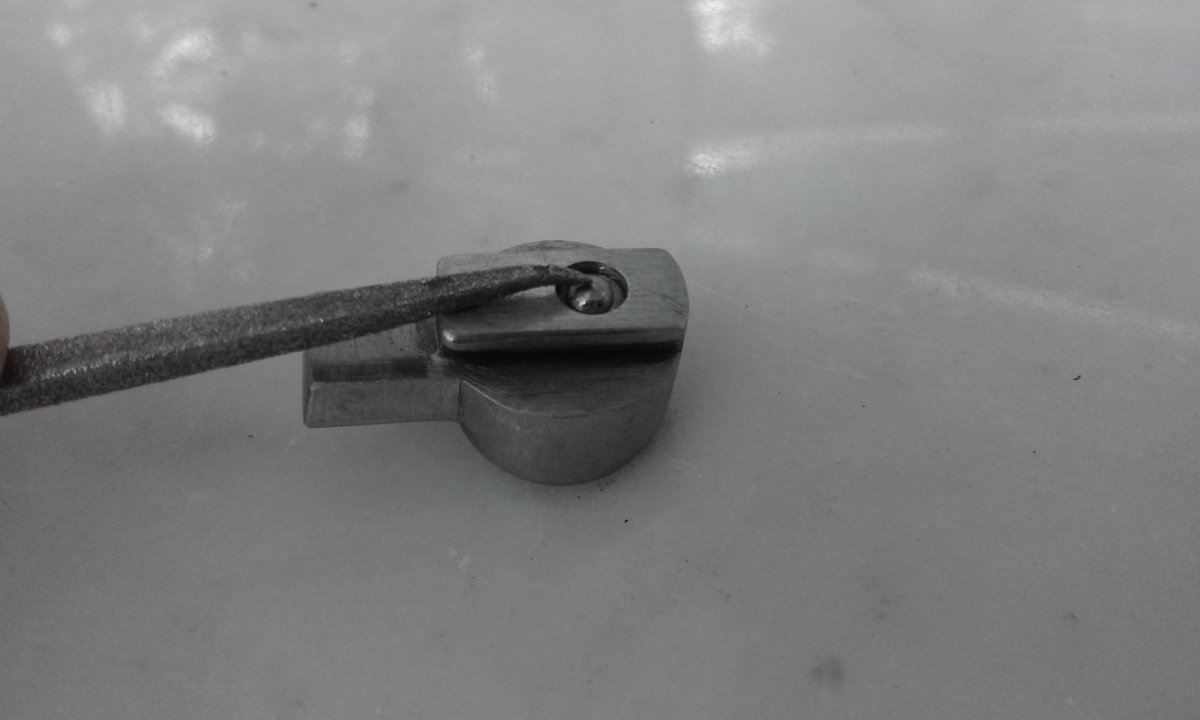

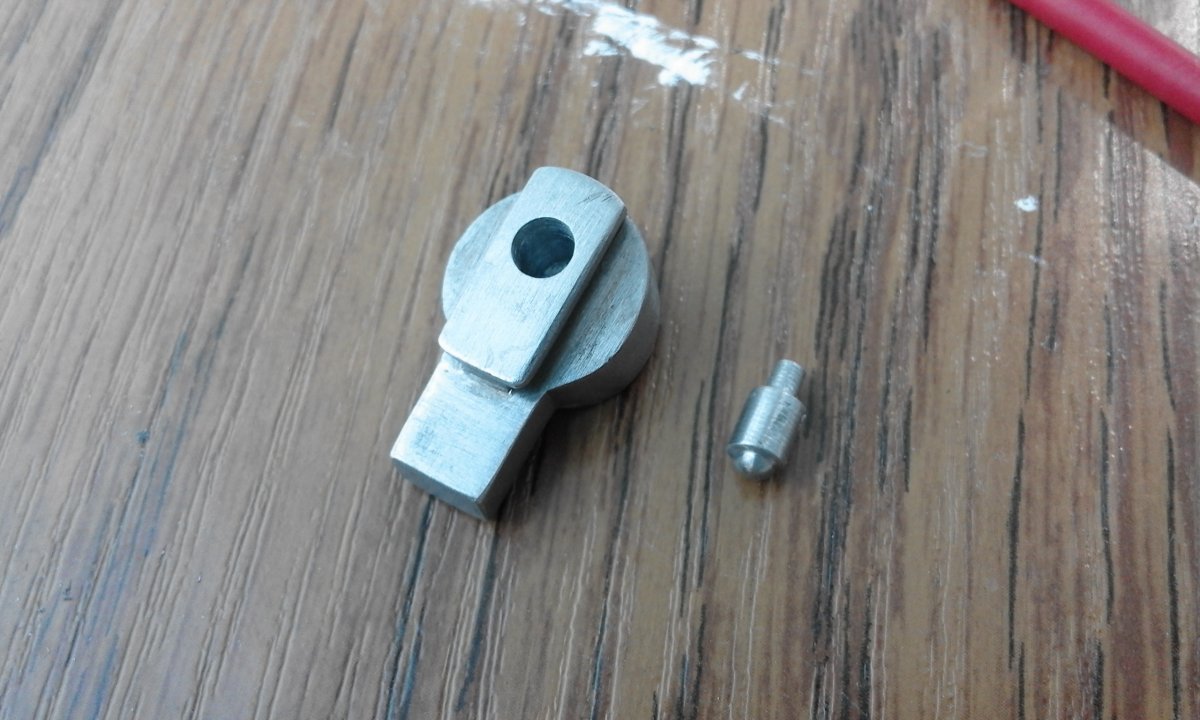

    Фиксатор подогнал по месту и окультурил.


    Images:

    Otto 663, БЛК, tankis та 3 іншим подобається це.
  13. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

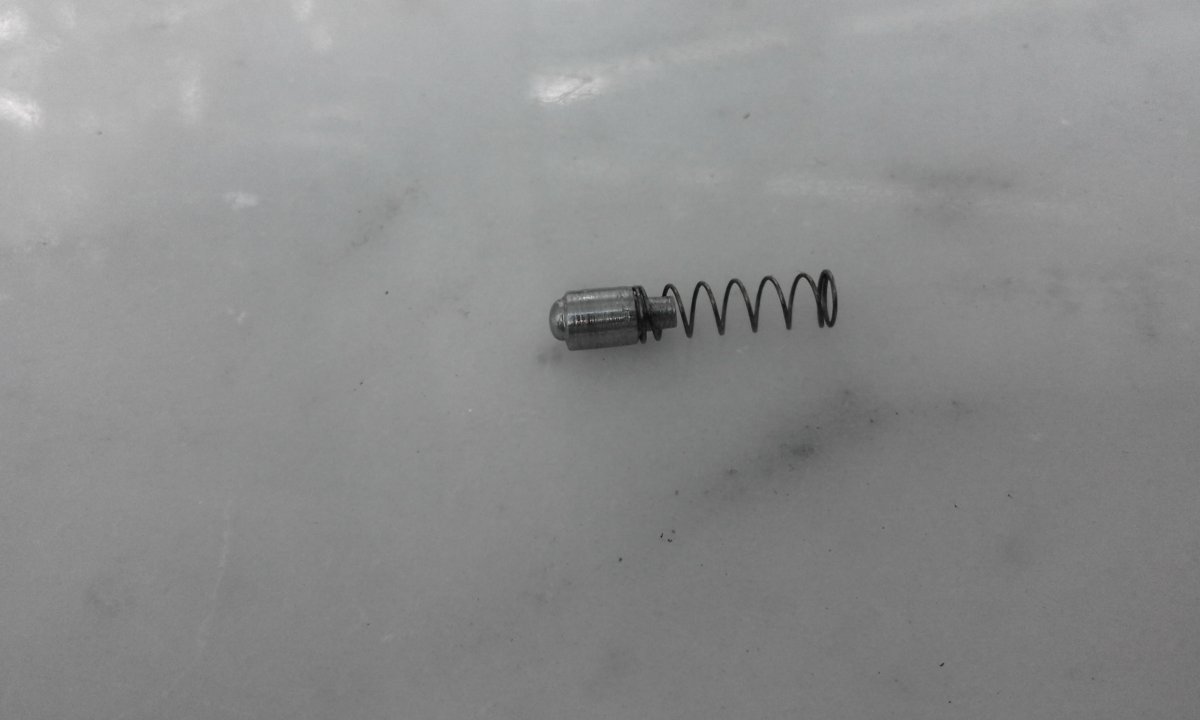

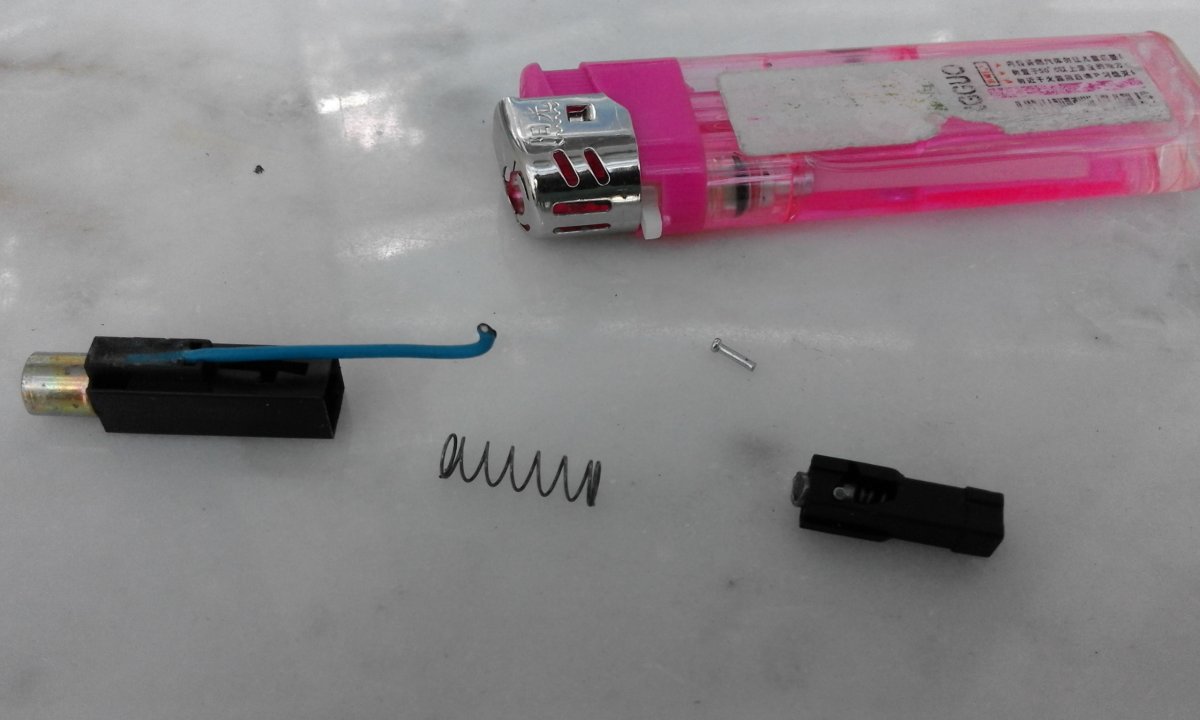

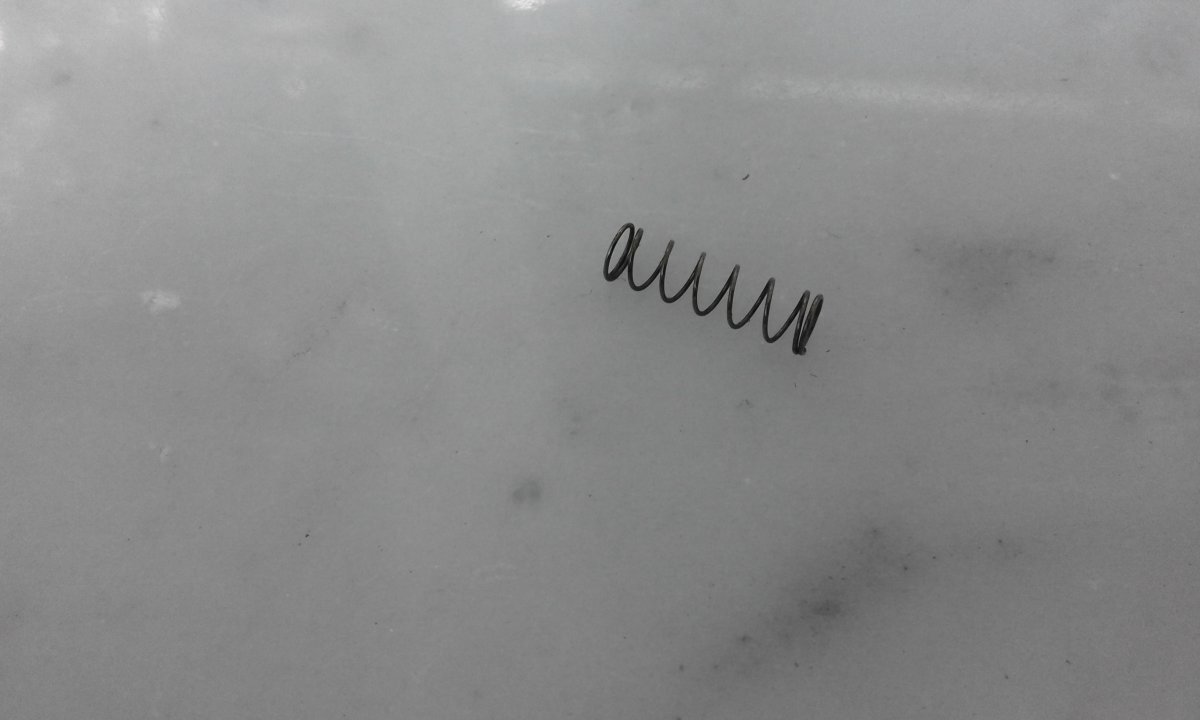

    Пружина. Снял с зажигалки с пьезоэлемента, та которая побольше. Встала как родная, пружинит и прячется отлично.


    Images:

    вв76, Otto 663, Гельґі та 7 іншим подобається це.
  14. A10A

    A10A General-leutnant

    Повідомлення:
    23.167
    Адреса:
    Київ, Україна
    ...прикОльно смотреть процесс пошажно(соотв. операциям) - проходили ;)
    Снимаю шляпу !
    :smile_15:

    Otto 663, fideleos та 663 подобається це.
  15. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Спасибо за поддержку. Стараюсь.

    Otto 663, A10A та fideleos подобається це.
  16. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

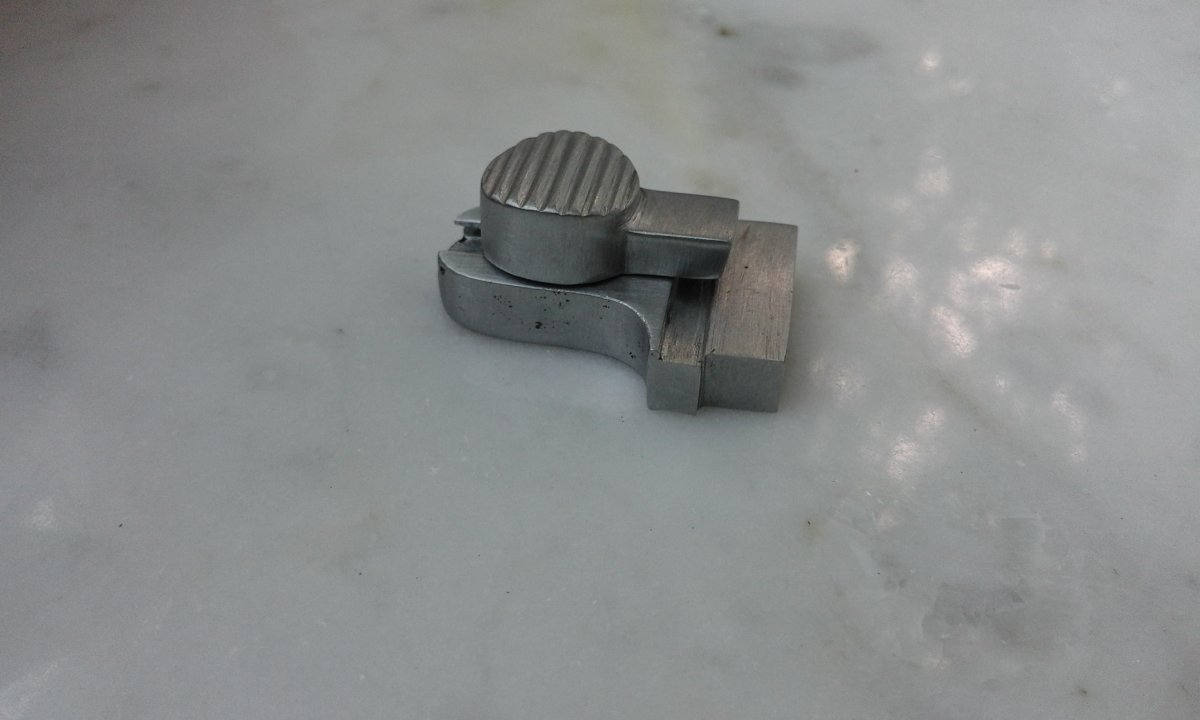

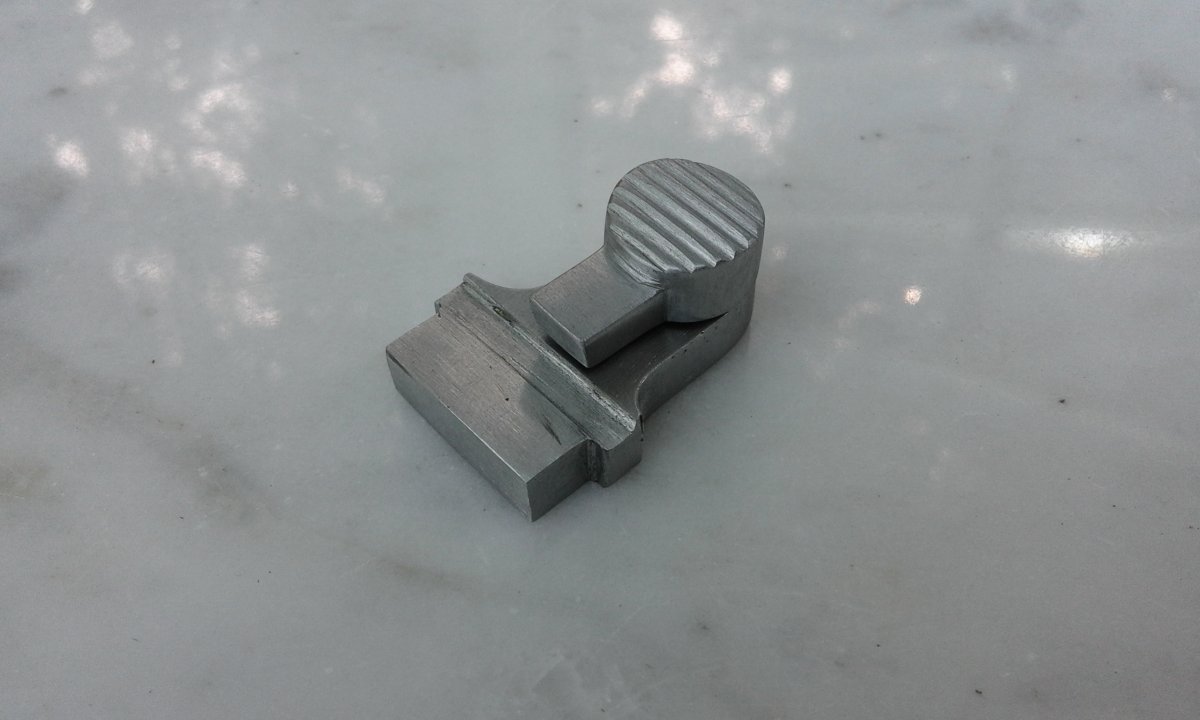

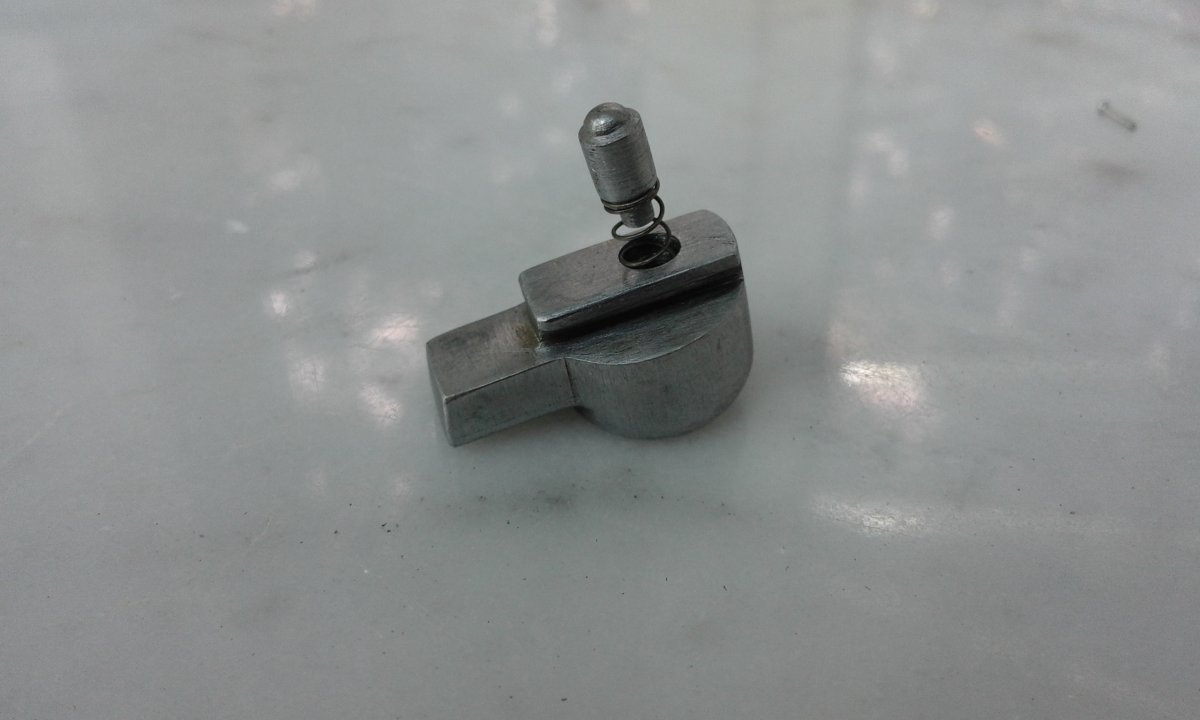

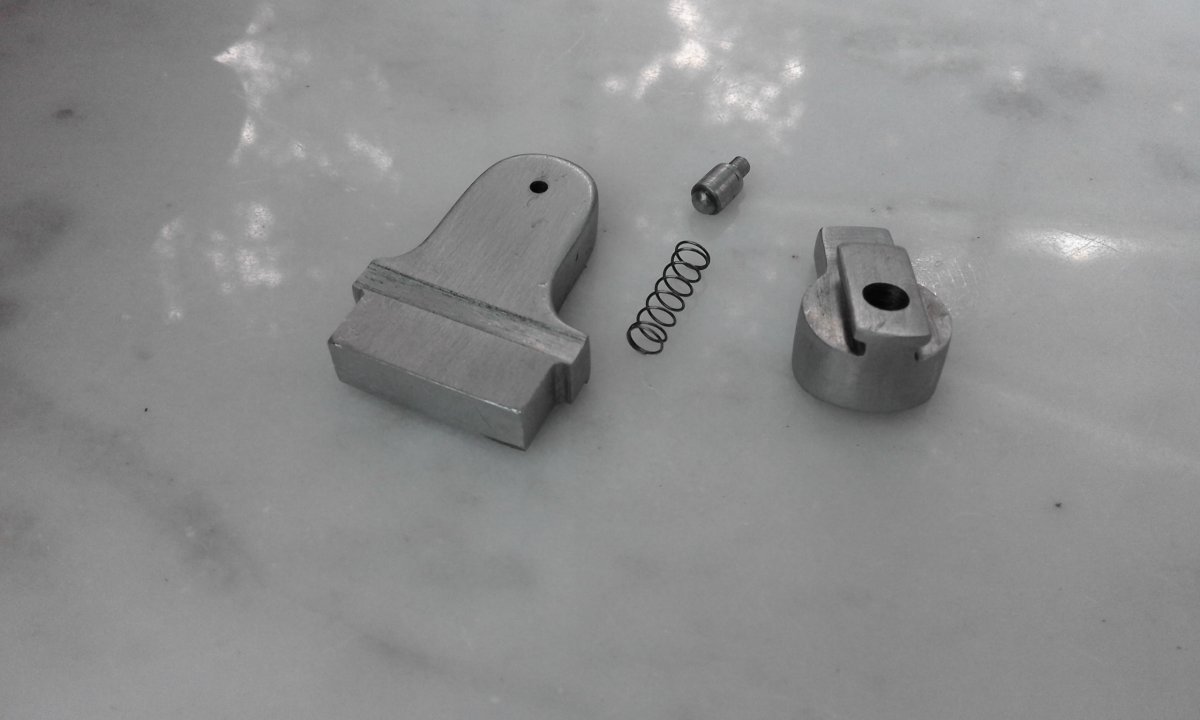

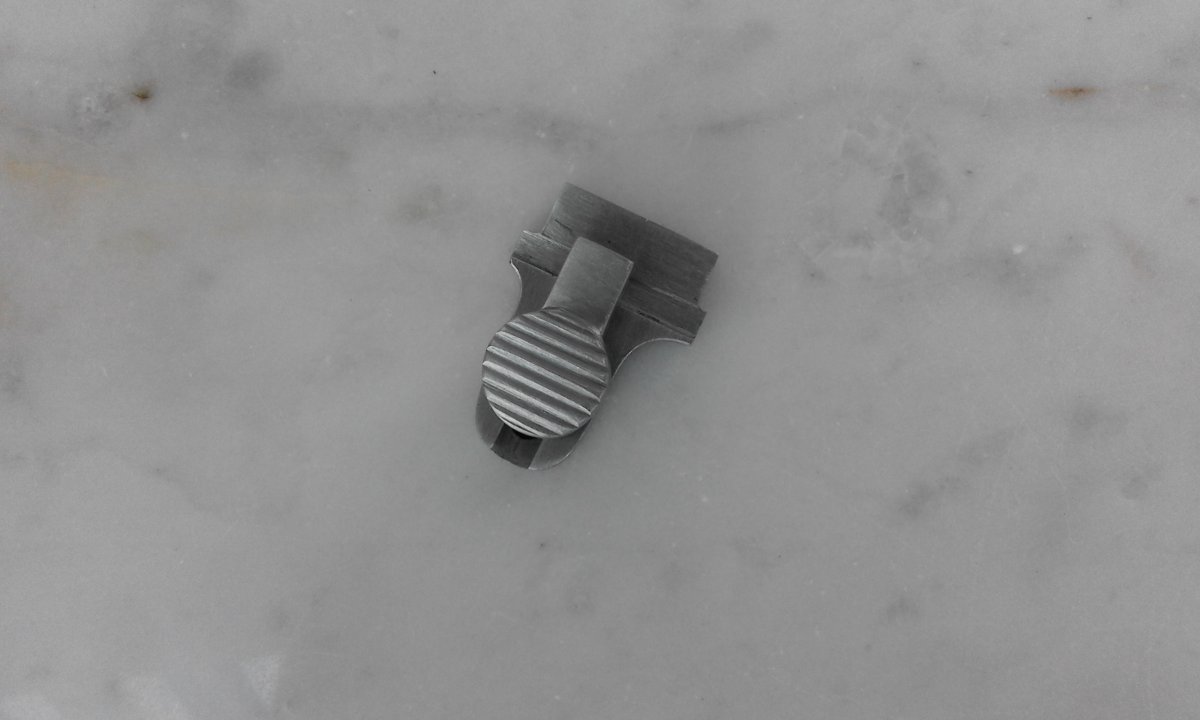

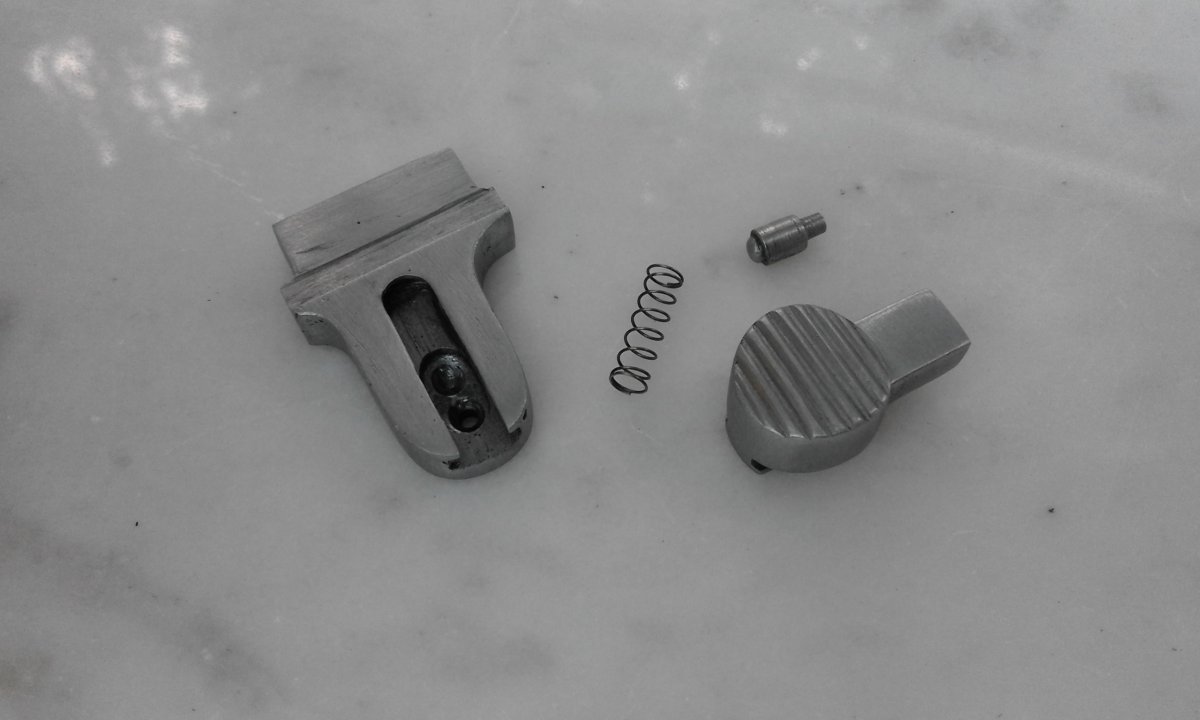

    Все детали собраны. Чуть шлифанул и смазал перед сборкой. Та часть которая вставляется в затвор не подгонялась, отверстие для фиксации тоже ожидает своего часа, буду делать по месту.


    Images:

    вв76, Otto 663, Гельґі та 4 іншим подобається це.
  17. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Рукоятка на бис.


    Images:

    Otto 663, fideleos, Klemenz та 6 іншим подобається це.
  18. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

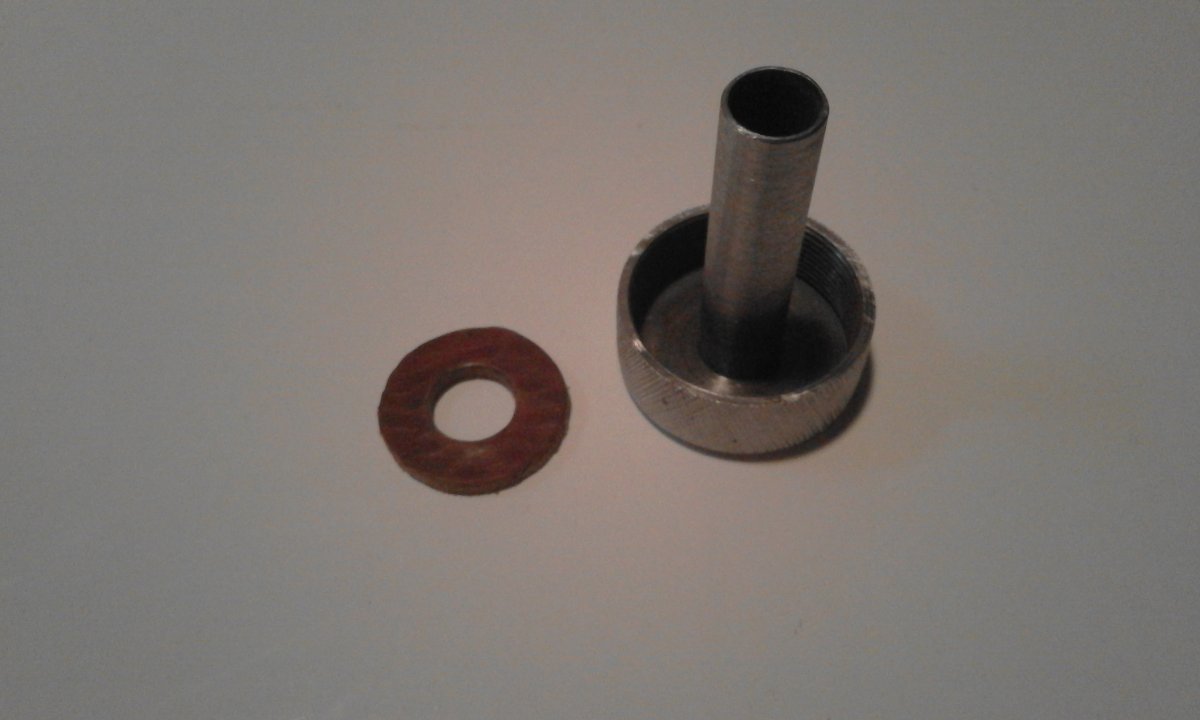

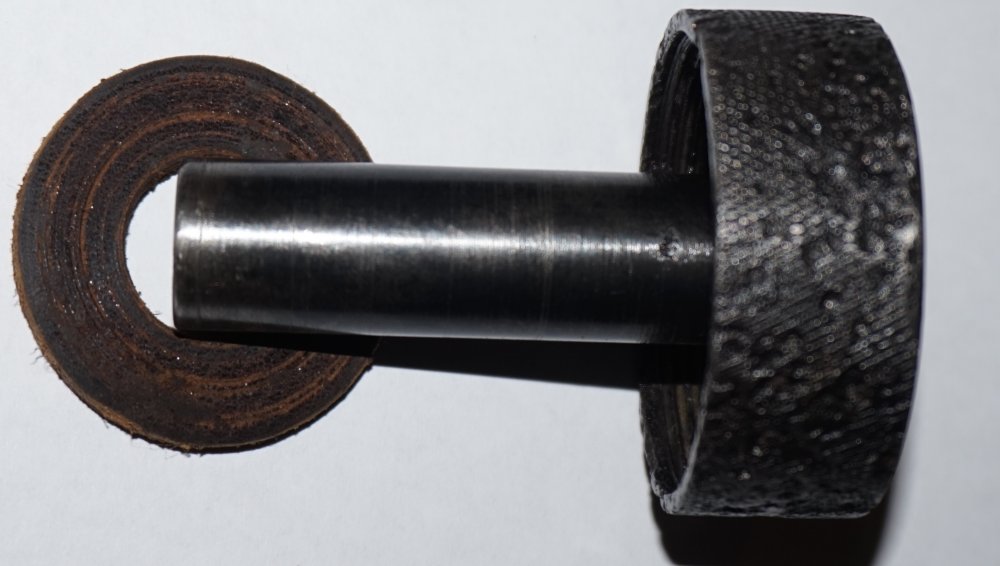

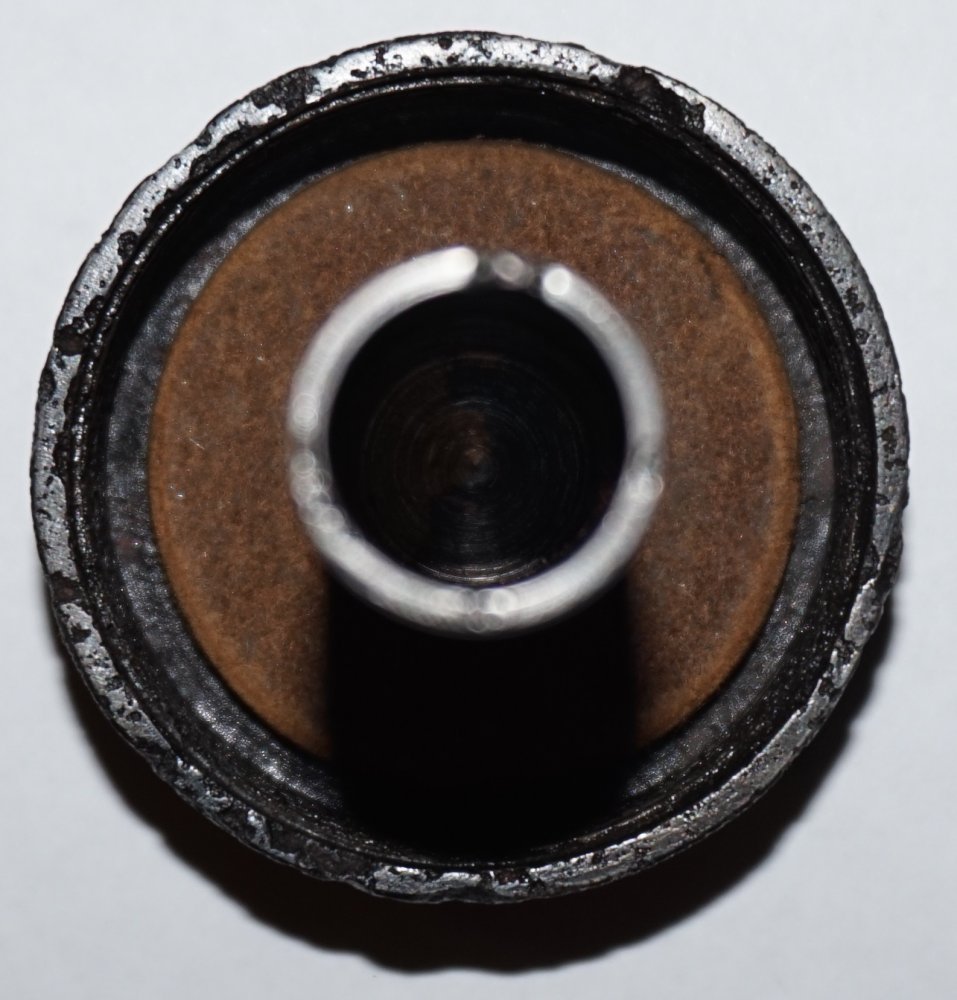

    Перелистав тему, нашол нужную информацию у камрада БЛК. Кожаная прокладка размером не на всю гайку.


    Images:

    БЛК подобається це.
  19. БЛК

    БЛК General-major

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    66
    Повідомлення:
    8.134
    Приветствую. Мог бы и спросить.

    663 подобається це.
  20. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

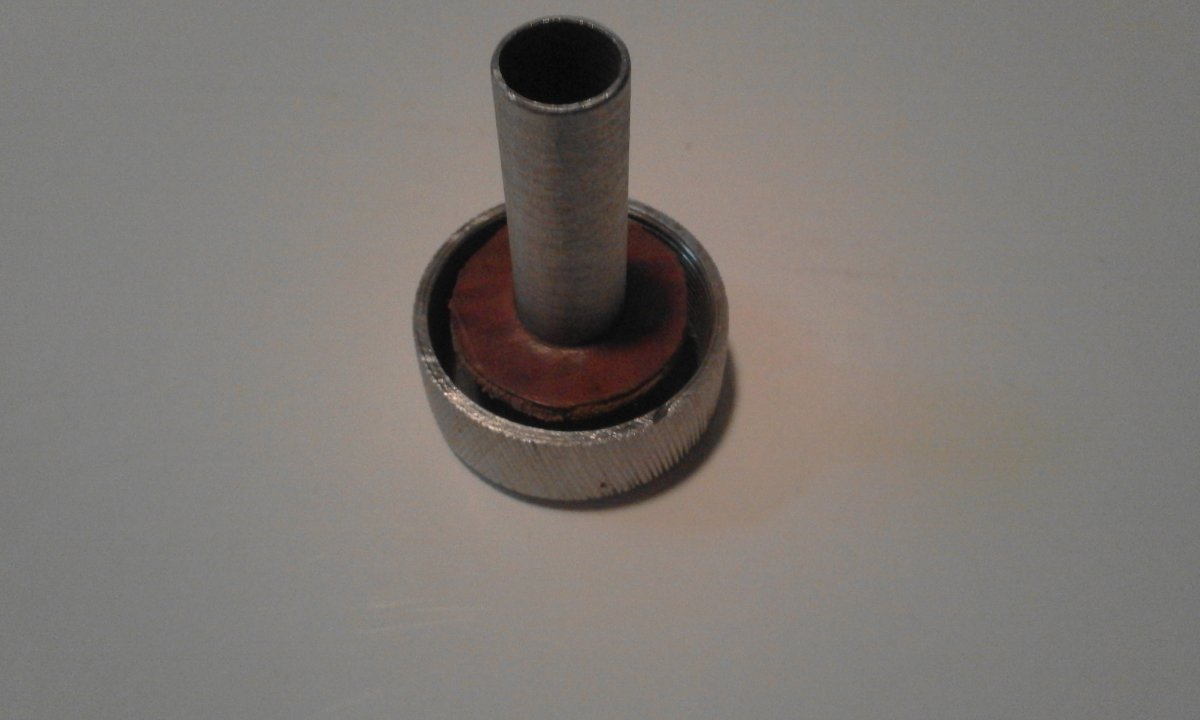

    Исправил свой косяк. На шаг блише к финишу.


    Images:

    вв76, Otto 663, fideleos та ще 1-му подобається це.
  21. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    В теме задавал этот вопрос. Ответ так и не получил.
    Ничего удивительного, будь я по внимательней.

    БЛК подобається це.
  22. БЛК

    БЛК General-major

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    66
    Повідомлення:
    8.134
    Я в теме тоже пропустил твой вопрос, В личку бы написал. С ув.

    663 подобається це.
  23. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Следующий рас просто буду темы перечитывать. Честно говоря всё в голове удержать не возможно.

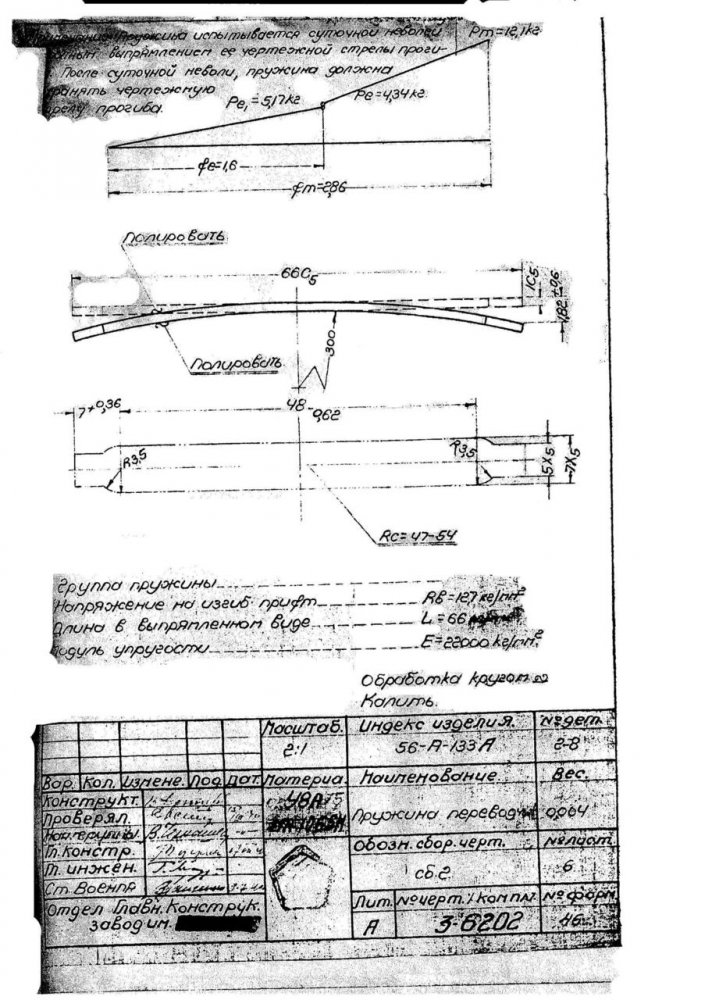

    Решил смастерить пружину переключателя. Толщину не подскажите?.


    Images:

  24. A10A

    A10A General-leutnant

    Повідомлення:
    23.167
    Адреса:
    Київ, Україна
    если есть корпус УСМ, то толщина пружины = глубине паза под нее (т.к. она становится заподлицо)...
    ...шчас нет ее под рукой :(

    Otto 663, 663 та БЛК подобається це.
  25. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Тоже нет УСМ под рукой. А возможность мастерить появилась.
