Реставрация находок: металл

Ну идея была в том, чтоб лишний раз не царапать стальную поверхность, латунь же мягче стали. Не понимаю физико-химию процеса, как части латуни так легко садятся на сталь.



Там ржавчина уже столько поцарапала что Ваше вторжение с стальной щеткой - цветочки!



Всем доброго. Вопрос по силумину, что это... Вот в теме человек утверждает, что это прессовка из компонентов оксида кремния и оксида алюминия, мне видится сплав алюминия с кремнием плюс присадки. С 164 поста. С уважением.
https://reibert.info/threads/kraska-zavodskaja-oruzhejnaja.371527/page-7



Приятель как то занимался сувениркой, штамповал из порошковой смеси с добавкой обычной воды.
Вероятно есть и такой удешевлённый способ. Выглядели как металл. Встречу спрошу.
На заводе в детстве видел отливки, сплав в моем понимании также существует и имеет свойства сплава.



Очистка свинца для камерада Nikola$
Не используйте методические пособия в качестве самоучителя. Обучайтесь под руководством опытного наставника.

Спойлер: Свинец

Свинец является, сильным ядом. Он и его соединения опасны не только болезнетворным действием, но и способностью накапливатъся в организме.
Электрохимическая и электролитическая обработка. Крупные предметы, не имеющие тонкого рельефа или рисунка на поверхности, покрытые толстым слоем плотных продуктов коррозии, обрабатывают катодным восстановлением. В качестве электролита применяют 5%-ную каустическую соду NaOH, 10%-ную серную кислоту. Аноды железные или из нержавеющей стали. Плотность тока 2-5 А/дм2. Так как свинец легко разрушается в каустической соде без катодной защиты, то погружать и вынимать предметы из раствора можно только при включенном токе. После обработки в щелочном растворе каустической соды предмет необходимо тщательно промыть. Коли в трещинах предмета останется щелочной раствор, то при хранении металл начнет быстро покрываться белым налетом. При промывке после очистки необходимо помнить, что в проточной воде происходит разрушение очищенного свинца. Щадящий способ промывки был предложен Дк.Плендерлисом. Сначала предмет промывают в нескольких сменах водопроводной воды, добавляя в воду индикатор тимолфталеин. Когда вода перестанет окрашиваться в синий цвет, предмет переносят в горячую кипяченую (для удаления воздуха) дистиллированную воду, в которую добавляется несколько капель индикатора фенолфталеина. Предмет промывают в горячей кипяченой дистиллированной воде также несколько раз. Когда вода не будет окрашиваться в розовый цвет, предмет погружают в метиловый спирт и высушивают.
Обработка кислотами. Углекислые соли - белые поверхностные продукты коррозии свинца - могут быть удалены в кислоте. Для обработки используют 10%-ную соляную кислоту, в которой предмет вымачивают до тех пор, пока не прекратится выделение газа. Затем дважды промывают в горячей дистиллированной воде, прокипяченной перед использованием. После промывки помещают в теплый раствор 10%-ного уксуснокислого аммония и выдерживают до полного удаления продуктов коррозии. Ацетат аммония растворяет двуокись свинца, которая нерастворима в соляной кислоте и играет роль буфера при защите свинца от следов кислоты. Обработка в растворе ацетата аммония должна быть прекращена сразу после удаления окислов. Окончательно трижды (каждый раз выдерживая приблизительно по 10 мин.) промывают предмет в холодной кипяченой дистиллированной воде. Объем очищающих растворов должен превосходить объем обрабатываемого предмета приблизительно в 100 раз.
Трилон Б. Для очистки музейных свинцовых предметов, в том числе свинцовых печатей, прикрепленных шнурками к документам, предлагается 10%-вый раствор трилона Б. Перед очисткой часть шнура, примыкающая к печати, пропитывается воском. В процессе очистки раствор несколько раз заменяют. Затем печать промывают способом, указанным выше.
Предметы из свинца консервируют погружением в расплавленный воск.
Первоисточник: РЕСТАВРАЦИЯ МЕТАЛЛА. Методические рекомендации. ВНИИР. сост. М.С.Шемаханская М., 1989



Благодарю за исчерпывающий ответ. Узнал много нового и интересного.

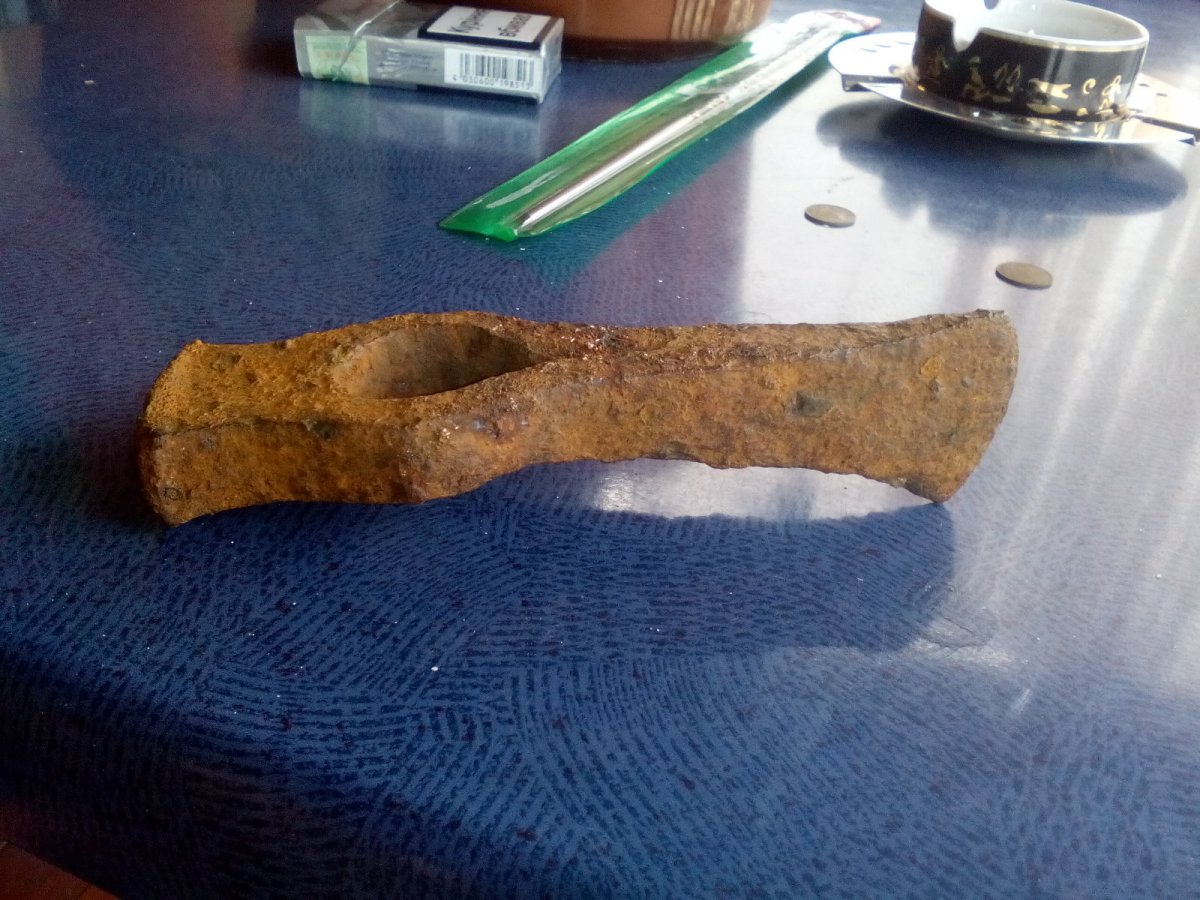

Подскажите пожалуйста .Выкопал топорик.Кинул в лимонку, вижу ржавчина потихоньку отходит, думаю через день откиснет полностью, а может и раньше.Чем потом его обработать, типа законсервировать и вид придать?



Дальше напильник и отработка просится по такому сценарию.
Если сначала вымачивать в дистилляте, то потом вакуум, БТА и шаберы)



Приветствую камрады у меня проблема, помогите! Для очистки копанины от ржавчины всегда пользуюсь "лимонкой" а тут решил чистящим средством "гель Bref" (откисалось в растворе около часа) эффект получился конечно отличный но после завершения чательной промывки и просушки началась быстрая и довольно сильна реакция ржавления! Помогите остановить реакцию чистящего средства, раствор соды не помогает!

PS. в составе соляная кислота, удаление ржавчины, известкового налета, грязи, стойких пятен итд .

Ко всем с Ув.



Нужно другие щелочи попробовать



А что именно можно сделать в (домашних условиях) сижу и плачу девайс ржавеет на глазах! Может уксусом?



Тоже кислота. Может электролиз в содовом растворе?



К сожалению нет такой возможности - "электролиз"



Зарядное к АКБ. Блок питания 12В.



В этот гель входит обычная лимонная кислота. Для нейтрализации нужно тщательно промыть щеткой и хозмылом 72% и быстро высушить феном. Если это не поможет закиньте предмет в дисциплинированную воду, это остановит реакцию, вызывающую коррозию, ну а потом также мыло и просушка. Коррозия появляется только от влаги, если после очистки не удалить влагу феном, то будет ржаветь.

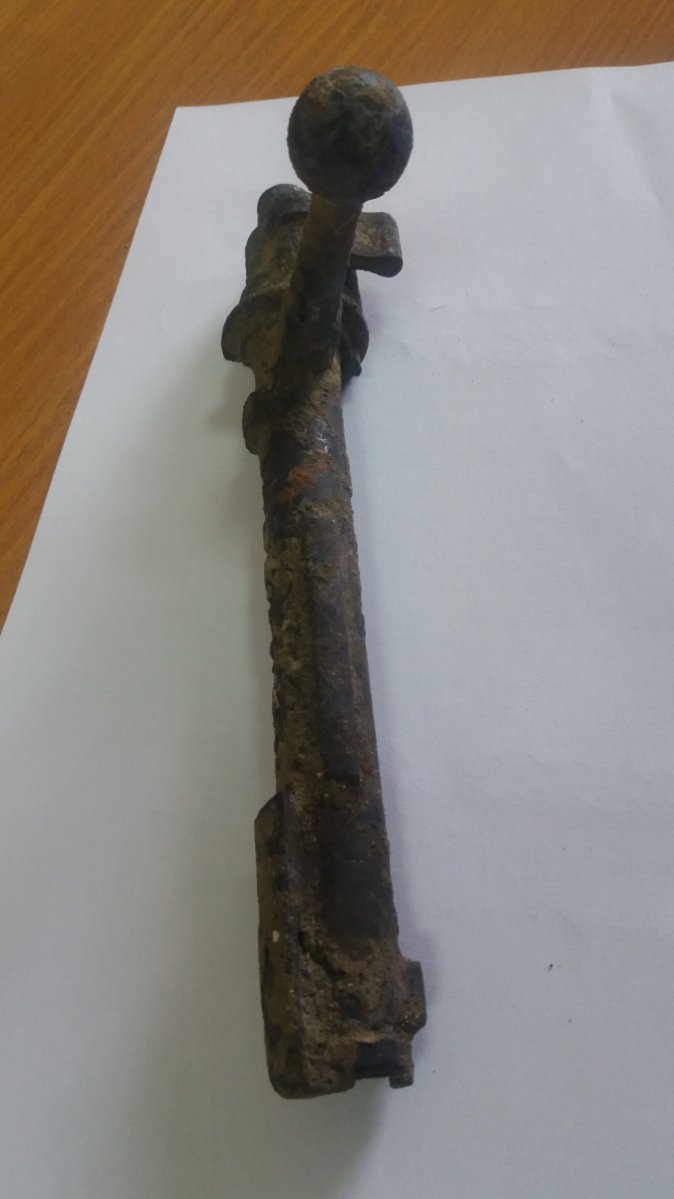

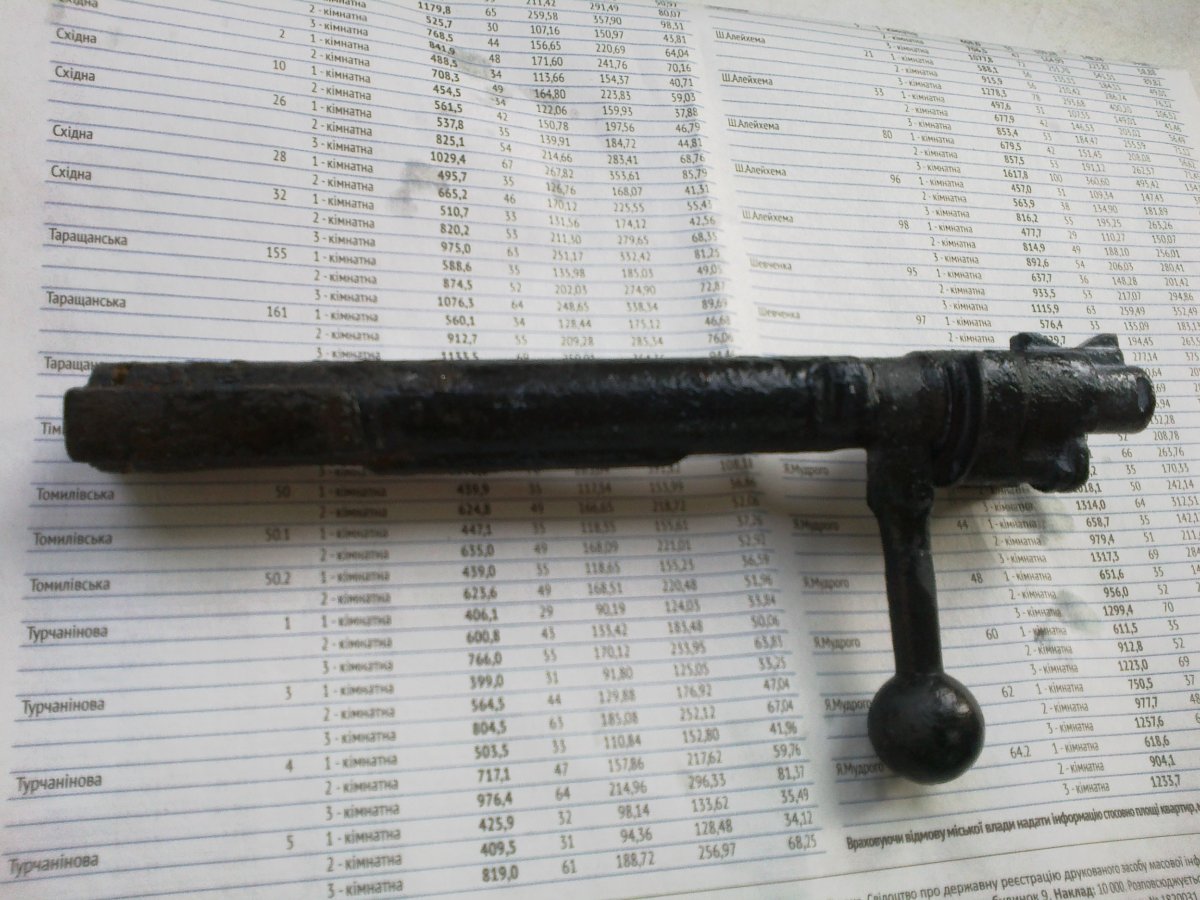

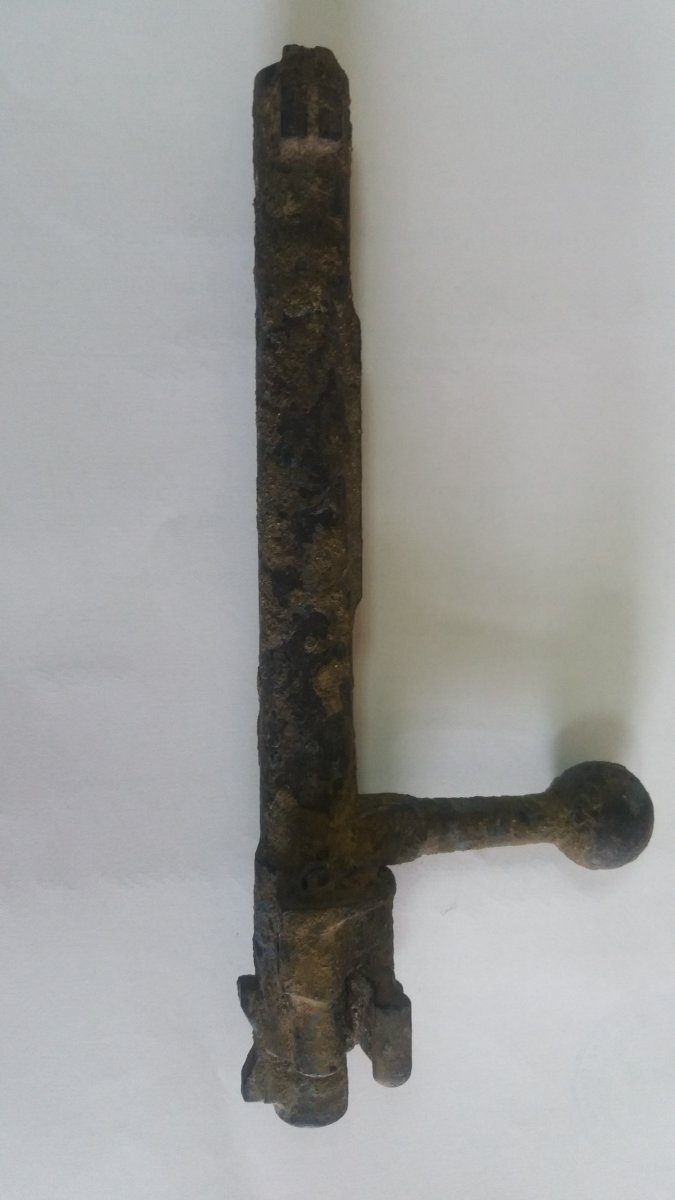

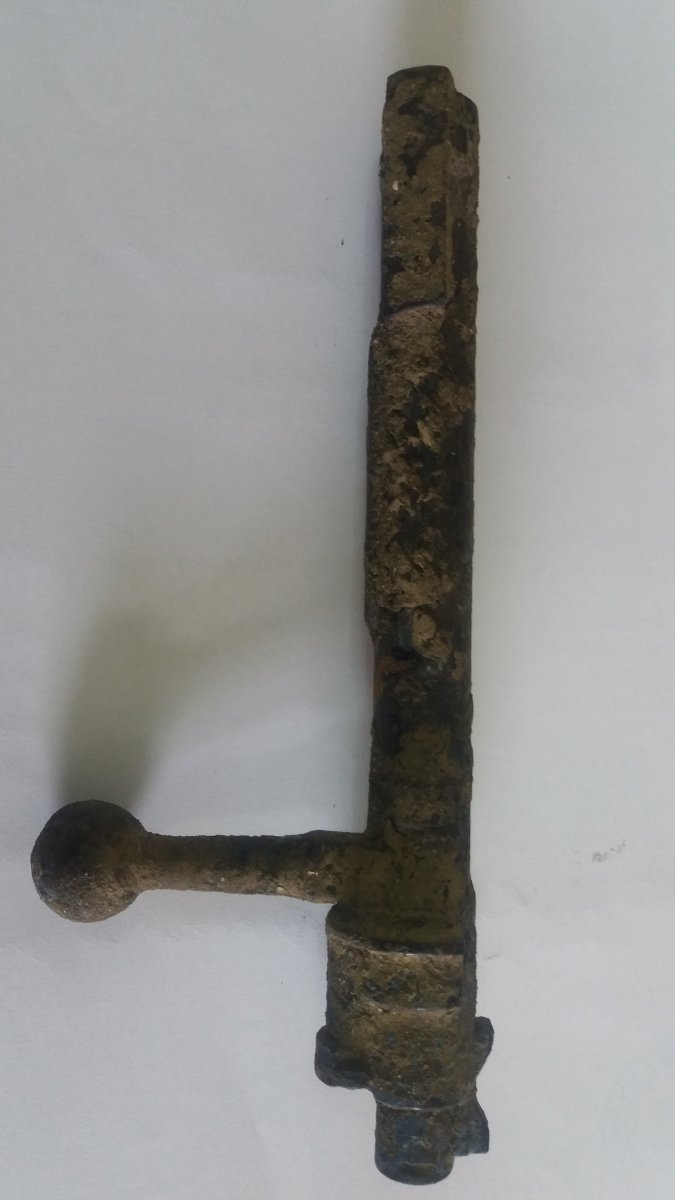

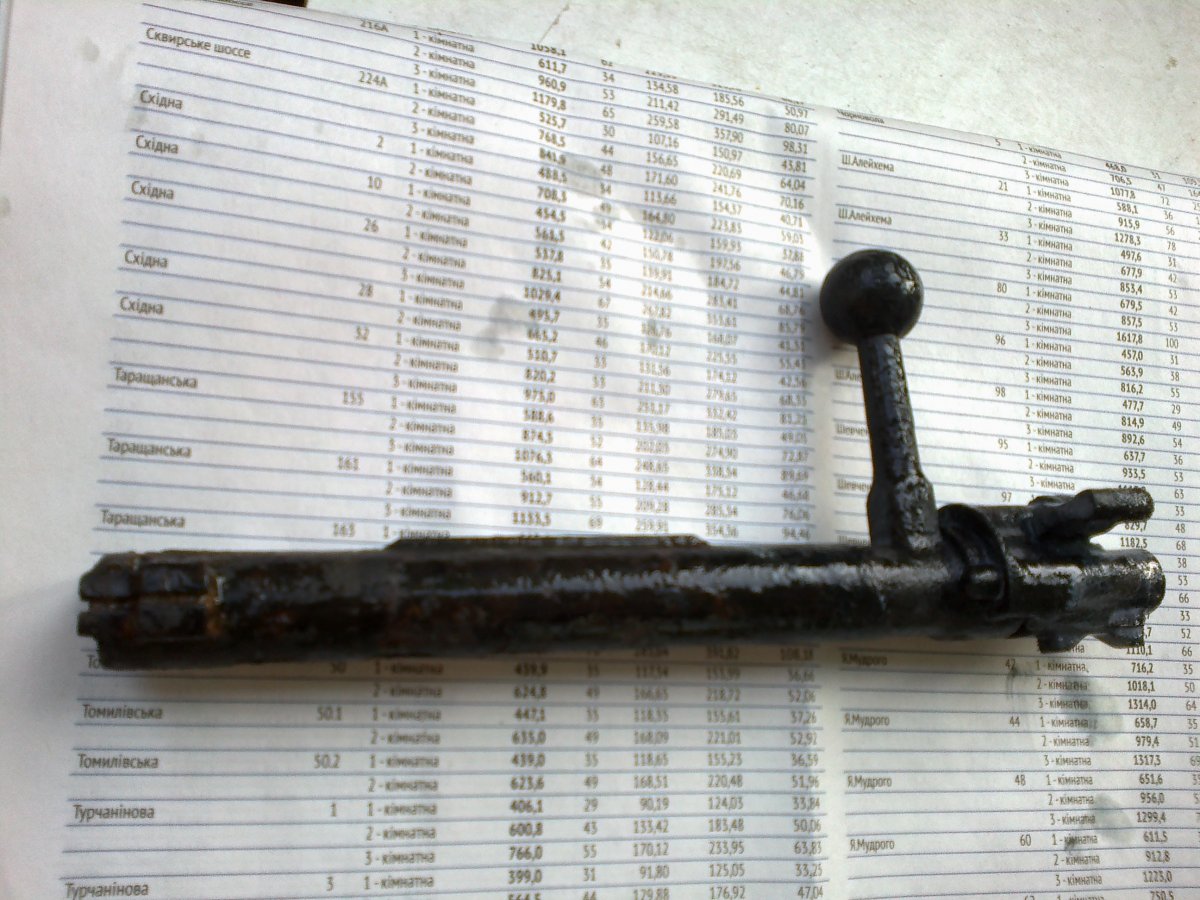

Родич знайшов в березі затвор К-98,я потримав в дистильованій воді.потім в перетворювач іржі на пару днів,але все одно нічого не рухається.Що робити,пробувати гріти,але боюсь,бо не фахівець? Фото до і після



Нагреть хорошенько и остудить и так несколько раз,после разшевелить кнопочку слевой стороны муфты и аккуратно постукивая муфту открутить и разобрать
С УВ



При сильном нагреве может отпустить пружину.
С Ув.



Честно, не разу не встречал такого
Сколько разобрал и у всех с пружиной все было хорошо после нагрева
С УВ.



У меня бывало такое когда приходилось сильно греть детали или механизмы, например что бы выпалить сильно присохшее масло, и пружины частенько лопались если мелкие, а крупные становились мягкими.



Доброго вечера всем!
Нужна ваша помощь!
Попался мне 98к чердак,состояние огонь,в родном воронении
Но есть беда, попадается местами неплохая ржавчина,как удалить ржавчину не задев воронение?
С УВ



Никак.



Вас понял
А чем можно обработать, что бы рыжуха не продолжала расти?
С УВ.



Есть способ. Сначала замочите на месяц в углеводородах (солярка, керосин, вд-40), затем начинайте расчистку рыхлой ржавчины, для этого используйте щетку с мягким латунным ворсом, без нажима, воронению ничего не будет, а вот ржа будет немного отходить, в процессе смачивайте керосином или вд-40. Кроме того, маленькой стамеской и молотка сбивайте наросты ржи, направлять стамеску нужно по плоскости, не вбиваясь в нее. Ваша задача все сделать вровень, чтобы наросты ржавчины не выделялись над общей поверхностью. На выходе должен получится предмет с остатками воронению, а в местах, где воронение сошло останется ржавчина темного цвета и более твердая (рыхлая уйдет). После этого обезжириваем все ацетоном. Далее приобретаем преобразователь ржавчины ТАМАК-1. Его основная особенность, что он содержит раствор танина и не содержит кислоты, которая разъедает вместе с ржавчиной и воронение. Этим преобразователем смазываем места, где присутствует ржавчина, сначала будет получаться сине-черно-коричневая мазня, после высыхания ее нужно смыть с мылом. И опять повторить покрытие преобразователем, процедура повторяется несколько раз, до тех пор пока пропадет коричневый цвет, значит вся видимая ржа преобразовалась в плохо растворимые танаты, все это смывается с мылом и смазывается маслом. На выходе получается радикально черный цвет в местах, где была ржа, и серый цвет, где был голый металл, воронению не вредит. Единственно, иногда места, где осталось родное воронение будут светлее, чем места, преобразованные в танаты. Внешне для домашнего хранения будет смотреться не плохо, но для эксплуатации не советую, т.к. это не воронение, и пленка не такая стойкая, как при оксидировании.
