Ракетница, плюсы, недостатки, предпочтения..

Вот еще интересная достаточно редкая модель. Француз.
Как все французы, отличается особым изяществом и шармом!
А как великолепно сочетаются блестящая латунь, вороненная сталь и коричневое дерево! Мммм...
Но не только экстерьер блещет в этой модели. Обратите внимание на "фундаментальность" конструкции узла запирания ствола! Она выше всяких похвал! Такой и "Волну-Р" выдержит без сомнения!

CHOBERT MECANICARM Model 1918г.

Производитель: Ets CHOBERT in St-Etienne and MECANICARM.
Материал: бронза, сталь, дерево.
Общая длина: 280 мм.
Длина ствола: 180 мм.
Вес: 1,325 кг.
Калибр: 4 (25 мм.)



Была еще и коммерческая (гражданская) версия этой модели.
Вот ее ТТХ:

CHOBERT MECANICARM Model 1918г.
Производитель: Ets CHOBERT in St-Etienne and MECANICARM.
Коммерческая (гражданская) версия модели.
Материал: бронза, сталь, дерево.
Общая длина: 187 мм.
Длина ствола: 102 мм.
Калибр: 4 (25 мм.)

В отличии от стандартной кавалерийской модели, коммерческая (гражданская) версия не имеет маркировки производителя и серийного номера. На деталях и ОЧ присутствуют только цифровые сборочные клейма. Ствол укорочен на 78 мм, подпружиненный ударник интегрирован в казённую часть в виде разборного узла. Незначительно изменена форма левой деревянной накладки рукояти, курка, упора рычага открывания ствола.



Вот еще интересная редкая модель. Поляк.
Который вполне может поспорить с французом в вопросах эстетики!
То же изумительное сочетание латуни, вороненной стали и дерева!

Perkun WZ 1924
В результате систематизации стрелкового оружия в польской армии новій пистолет Perkun был введен в качестве основного типа сигнального пистолета в 1924 году. Его создателем был глава строительного бюро Заклады «Perkun» inż. Ян Вернер. Сигнальные пистолеты Perkun WZ 1924 года выпускаются этикеткой "Perkun Sp. Акц." Производство располагалось по адресу ул. Grochowska 46 в Варшаве. Ежемесячное производство даннsх пистолетов составляло около 1300 штук, но спустя некоторое время оно было прекращено из-за отсутствия заказов.
Пистолет был подписан с левой стороны корпуса «Перкун», слева под стволом «26,5» (точный диаметр ствола был 26,65 мм) и «в 1924 году», с правой стороны под стволом был серийный номер пистолета, такое же число было избито на латунном корпусе под стволом (число, видимое у «сломанного» пистолета). Знаки военного приема часто были на рукоятке. Оружие, благодаря простой и массивной конструкции, характеризовалось некоторым действием и отсутствием неприятного ощущения отдачи при выстреле.
К писолету использовались сигнальные патроны в латунном корпусе - одиночные и многозвездные, а также парашютные патроны. В штате Польской армии в августе 1939 года было 10 500 ракетных пистолетов Perkun в 1924 году.

Калибр: 26,5 мм
Длина оружия: 286 мм
Длина ствола: 180 мм
Вес: 1,26 кг



НЕ заслужено обойдены вниманием образцы сигнальных пистолетов украинского производителя.
Еще на выставке «Оружие и Безопасность 2010», на стенде СП «Шмайсер», производственное объединение «Динамика» представило сигнальный пистолет современные конструкции Р-3.

Пистолет имеет оригинальную форму. Ствол и УСМ узел запирания выполнены из стали, рамка - из алюминия, щёчки рукояти - из ударопрочного полиамида. На стволе, в целях уменьшения веса, выфрезерованы продольные углубления-канавки

Основные технические характеристики Р-3:

1. Калибр 26,5 мм
2. Габаритные размеры:

— длина 198 мм
— высота 131.5 мм
— ширина 32 мм

3. Длина ствола 168 мм
4. Толщина ствола 2,5 мм..
5. Масса 650 (510)г






Качество и точность обработки деталей всегда было слабым местом украинских производителей. Чего стоит только обработка ствола изнутри!!! Такое впечатление, что на заводе не знают такого инструмента, как развертка и пользуются исключительно сверлами.



Также фирмой F-GUN на базе Р-3 производятся прецизионные сигнальные пистолеты F-GUN в четырех цветах – METAL, BLACK, GOLD и COLOUR.

Родоначальником семейства украинских СП был сигнальный пистолет КОРНЕТ ПРС, производства "Вьюга" (Полтава). Его габаритные размеры - 210х150х35мм, масса - 900г.





По компоновке и ТТХ он недалеко отошел еще от ОСШ-42



Небольшое уточнение. Пистолеты F-GUN выпускает произведенное ПП «Точные Системы» (PRECISION SYSTEMS TM).

Судя по картинкам, производителю удалось устранить недостатки пистолета Р-3, касающиеся качества обработки.
F-GUN выполнен исключительно из качественных материалов — конструкционной стали, прочного дюралюминия (рамка) и дерева (ореховые накладки на рукоятку).
Стальные детали покрыты никелем, хромом, нитридом титана. Детали ударно-спускового механизма — качественно термообработаны.

Ценовые предложения на рынке 300-370USD



Несколько слов о многоствольных ракетницах.
В настоящее время наиболее широко распространенным и предлагаемым вариантом является
двуствольная ракетница Luftwaffe, созданая на базе Walther Leu.P.

Производилась Emil Eckholdt (Германия)
Выпущено было всего 22.800 штук.
Также производилась под кодом GPT на заводе Gustav Bittner Werke, где выпущено их было всего 9,5 тыс.шт.
Ценовые предложения на аукционах 1,5 - 2,5 тыс.USD





Пистолет был выполнен из аллюминия, имел предохранитель, переключатель огня и индикатор зарядки ствола. Самым уязвимым местом пистолета является механика. Ракетница имеет очень сложный механизм переключения ведения огня левого и правого ствола, часто пружина переключателя не работает или клинит.





Имеет достаточно большую толщину стенки стволов:




Другим похожим образцом двуствольной ракетницы Рейха была ракетница Кригсмарине SLD 1935











В 1935 г. фирма Carl Walther Waffenfabrik GmbH разработала по заказу германского ВМФ 26-мм двуствольный сигнальный пистолет Dopellaufige Signal - und Leuchtpistole (SLD) конструкции Ф.Вальтера.
У пистолета модели SLD, принятого на вооружение Кригсмарине в 1936 г. было два гладкостенных откидных ствола, расположенных в горизонтальной плоскости. Конструкция нового образца была аналогична, в основном, пистолету Walther Leu.P, отличаясь от него только в деталях.
Так появился предохранитель флажкового типа, расположенный слева на рамке, в то время как переключатель стволов монтировался сверху. В нижней части стволов крепилось деревянное цевье. которое существенно улучшило устойчивость оружия, особенно при залповой стрельбе. Постоянное его применение во влажной и соленой морской среде заставило германских оружейников использовать для производства пистолетов SLD специальные марки нержавеющей стали.

С 1936 по конец 1943 г. оружейниками из Целла-Мелис было изготовлено примерно 4 тысячи пистолетов модели SLD.
Помимо этой модели, фирма Walther с середины 1930-х гг. выпускала на базе SLD еще одну модель - пистолет SLE Signal-und-Leuchtpistole Einlaufige, который отличался от своего прототипа наличием одного ствола. До конца 1944 г. сигнальных пистолетов SLE было выпущено более 3 100 шт.
В том же году к выпуску пистолетов модели SLD подключилась очередная машиностроительная фирма Werkzeug- und Metallwarenfabriken GMbH из г. Шмалькальдена. Причем пистолеты SLD, изготовленные этой фирмой, в отличие от прототипа, были сделаны из непрочных алюминиевых сплавов, более подверженных коррозии в агрессивной морской среде.

Пистолет SLD достаточно редкий гость на аукционах. Его цена начинается от 2500 USD

Отсюда: http://otvaga.net/raketnica-dvuhstvolnaya-krigsmarine-sld-1935



Еще одно дополнение по украинским ракетницам Р-3 и производимых на их базе F-GUN.
Отличительной особенностью этих пистолетов является отсутствие в их конструкции экстрактора стреляной гильзы. Гильза удаляется пальцами через специальные прорези в казеннике ствола:



Оригинальное решение, не правда ли? Но попахивает простым жлобством...



Добавлю еще фоток с разборки достаточно редкого пистолета ОП-26, который часто путают с более распространенным ОСП-30:







Отсюда: https://forum.guns.ru/forummessage/36/056415-18.html



Интересный материал по сигнальным средствам Вермахта из сборника ВИМАИВ и ВС. Может кому пригодится.



ОП-26 были 2-х видов:



Ну как можно пройти мимо такой красоты?
Люгер 1913 года морской (Германия).
Какой великолепный сохран!!!





Бесподобная вещица!



Интересные фотки попались по модификации ракетницы Вальтера LP-34, совмещённой с гранатомётом для кумулятивного заряда Panzerwurfkorper 42LP. Год изготовления 1942.










Возникает закономерный вопрос. Почему в 1942 году немцы модифицировали под гранатомет именно более древнюю LP-34 вместо уже уже начавшей поступать в войска, более современной LP-42???
Что превалировало в данном выборе, проблемы прочности, конструктивные сложности или организационные моменты (недостаточное количество LP-42 в войсках в 1942-ом)?



Полная взрыв-схема чешской Vz.30:



Для любителей крупных калибров!



Сигнальный пистолет авиационный ПСА-39 ("Попугай")





Является точной копией американского AN-M8. История его такова.
Когда создавался первый советский ядерный бомбардировщик ТУ-4, он был полностью скопирован с американского В-29, имевшего несчастие совершить вынужденную посадку на территории Приморья в период войны с Японией. По указанию высшего руководства, самолет был скопирован один в один, без опасных русских "усовершенствований"! Даже вместо метрических резьб использовали дюймовые! В комплект самолета В-29 входила 37-мм ракетница AN-M8. Похожего пистолета в СССР в то время не было.



Пистолет имел несколько функциональных возможностей, обеспечивающих его безопасную эксплуатацию в стесненных условиях фюзеляжа самолета. В частности таких, как предохранитель от случайного выстрела, самовзводный УСМ. Поскольку основным назначением ракетницы была подача сигналов непосредственно в полете, в обшивке устанавливался специальный байонет-амбразура" pyrotechnic M1 mount" для удержания пистолета в корпусе самолета, а на стволе у него были соответствующие выступы-зацепы, фиксирующие пистолет в байонете. Верхний крючок служил собственно защелкой на амбразуре. СССР. Такие ракетницы входили также в комплект бомбардировщиков Б-25 и Б-24, которые поставлялись в СССР по Ленд-Лизу.

Американский прототип выпускался фирмой Pyro-Technic и был принят на вооружение в 1932 г.
Пистолет имел алюминиевую раму, стальной ствол, пластиковые накладки рукоятки.
Всего было выпущено около 330 тысяч пистолетов AN-M8.

ТТХ пистолета:
калибр – 37 мм;
масса – 2,13 кг;
длина – 203 мм;
длина ствола – 102 мм.

Любопытно, что в американской версии калибр пистолета измерялся по диаметру сигнальной звездки (37мм), а в русской - по диаметру гильзы (39мм), хотя патроны были взаимозаменяемые.

Взрыв-схема пистолета:



Видна сложная конструкция, ооочень много деталей, необходимость которых продиктована усложненным функционалом.



ОП-26 со щечками:



Вот сколько тем для обсуждения еще имеется!



German KDTUR Lille (KOMMANDANTUR LILLE) flare pistol



Пистолет боевого пловца на базе СПШ-44, производимый в Австрии по заказу Югославской армии
Особого распространения не получил, по причине однозарядности. Вскоре были созданы более совершенные многозарядные подводные пистолеты и автоматы, которые не оставляли шанса этому образцу.



Необычный механизм запирания затвора:





Систему определить не удалось



Чтобы всем была понятна причина непопулярности 37мм калибра:

В ГОСТе "Кассеты электрифицированные сигнальных патронов" приведены усилия отдачи для 26-мм (тип I) и 39-мм (тип II) сигнальных ракет:



400 кгс против 26! Это в 15(!!!) раз больше! Сила воздействия на кистевой сустав и запястье!
Нужно быть большим энтузиастом большого калибра, чтобы сознательно подвергать свои руки таким нешуточным испытаниям!



Красавчик-итальянчик!
Производство SAMT-Torino, 1943г. M.1900 (model 00). Калибр 26 мм.















Рукоятка смотрится немного непропорционально, как у маузера.
Интересен УСМ, в части фиксации боевоей пружины. Что бы её вынуть, нужно лишь вдавить и повернуть на 90 гр. антабку.



Интересная модель! Достаточно редкая.

Пистолет двойного назначения. Предназначался для стрельбы травматическими боеприпасами "Волна-Р" 4-го калибра с уменьшенной навеской вышибного заряда. Аналогичными тем, что применялись в полицейском карабине КС-23. Производился в Москве, в 1994 году по спецзаказу 14 отдела 4 УМВД РФ.
Предназначался для дальнобойщиков, перевозящих особо ценные грузы. Также использовался, как обычная ракетница.

Изготавливался в нескольких вариантах, корпус из пластика и алюминия с пластиковыми и деревянными накладками. Ствол стальной, имеет сужение (видно на фото), создающее лучшую обтюрацию резиновому снаряду, повышающее точность и дальность стрельбы.
Заказ был на 10000 шт, сколько выпущено по факту-неизвестно!

Это та самая "космическая" модель из фильма "Время первых".
Рамка полимерная, отсюда и её непривычный внешний вид с рёбрами жёсткости.



Возвращаясь к вопросу опыта практического использования легендарного сигнального пистолета Hebel M1894, не найдя откликов тут, хочется запостить интересное мнение о нем пользователей с другого форума, подтверждающее уникальность этой "машинки", а заодно и чешской Vz.30:

Strelezz

Изначально написано Zawchoz:
запаса прочности ОСП=30 на что угодно хватит

Ну да .
Из Хебеля , поди , можно даже сделать одностволку и 4 калибра.

vlad448
Технически исправный Хебель без проблем жрёт КСовские (карабин КС-23) боеприпасы.

psnd
Надёжнее Хебеля по механизму запирания, пожалуй, только чех Vz.30 с затвором Крнка будет. А по прочностным характеристикам равных Хебелю нет.

На фото механизмы запирания Hebel M1894 и Vz.30. Концептуально они совершенно разные. Но оба поражают своей фундаментальностью!

Hebel M1894










Vz.30



Не популярен У НАС - просто потому, что - нет ничегошеньки.
К тому же, это - распространённый американский калибр. А, у крупных дядек (и тёток?), и стволы - соответствующие...
Первое фото, для сравнения комплекции - солдаты: американец, северокореец, южнокореец.

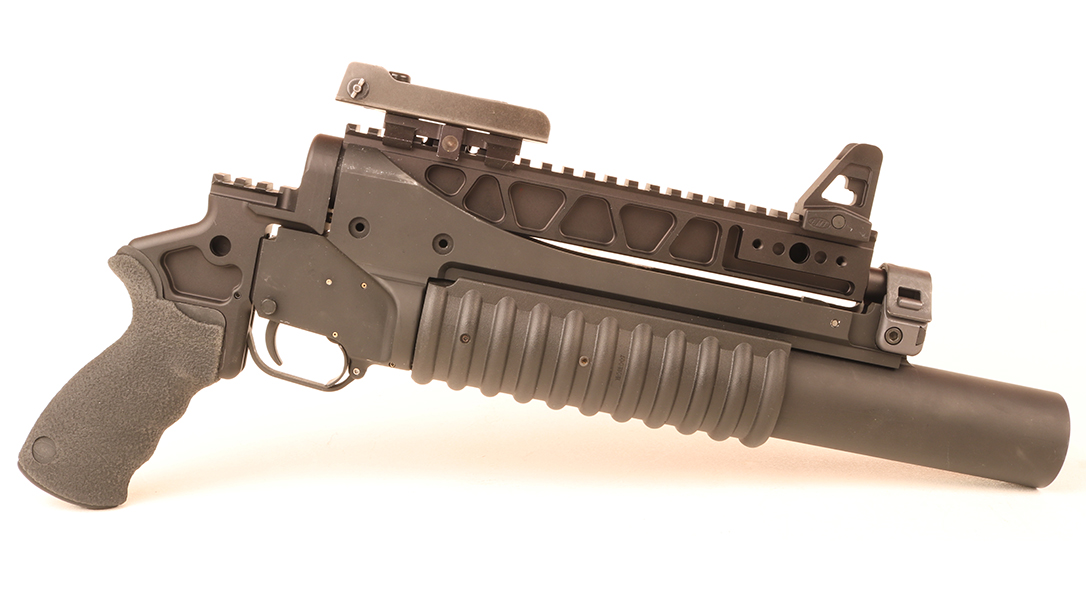

Впрочем, даже они, в общем-то - не стесняются ставить приклады на Standalone граники.
Кстати, мои знакомые (не богатырской наружности), на фронте, успешно использовали, в варианте с прикладом, и 30, и 40 мм.



Та у нас и к 4-му калибру ПРАКТИЧЕСКИ "нет ничегошеньки"! Не от изобилия и доступности боеприпасов народ реалодингом СП занимается, копанные гильзы 80-летней давности на аукционах скупает!
