Ракетница, плюсы, недостатки, предпочтения..

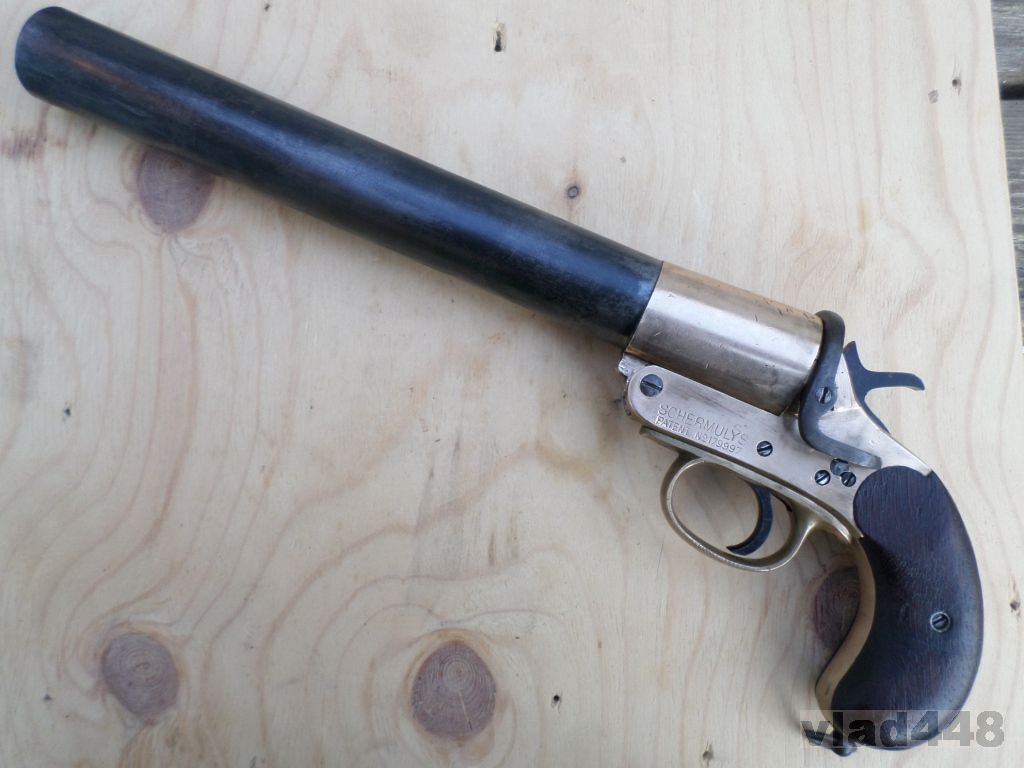

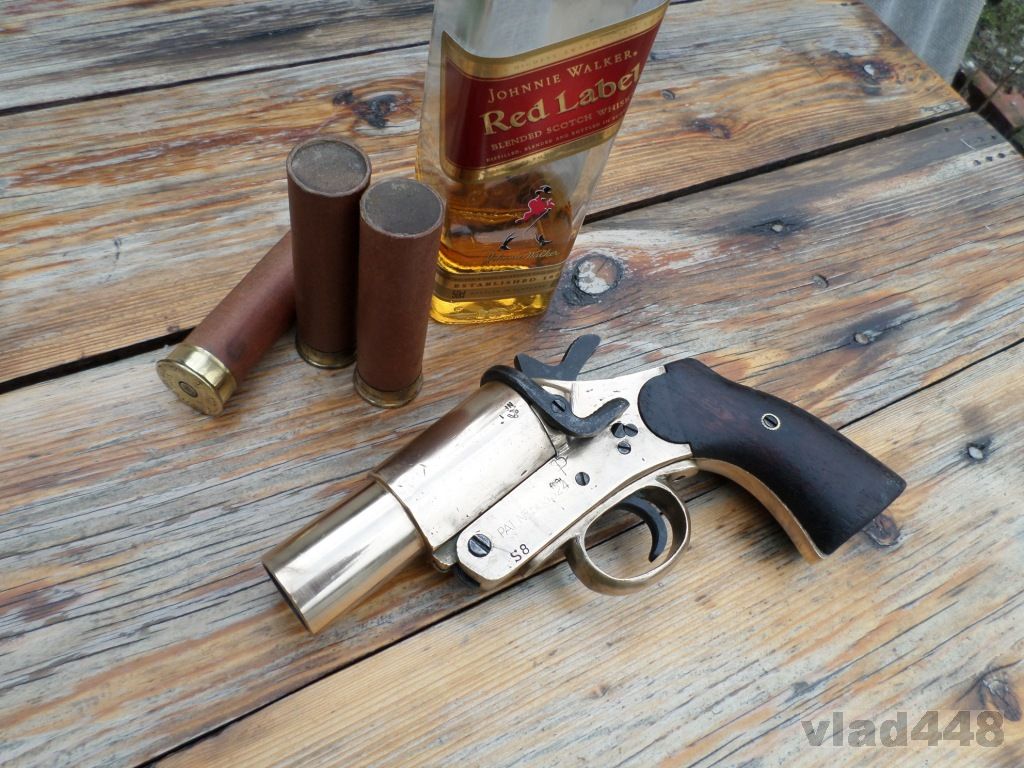

Внешне, действительно схож с ОСП-30. Бросаются в глаза отличия накладок, антабки, спускового крючка и длины ствола. Трудно судить конкретнее, если даже никогда в руках не держал...



По 5 вопросу - Об истории прототипа Веблея (пост309) и Билли Клаб (пост307), к сожалению, совершенно ничего не знаю.



Класс! Спасибо! Нигде не мог найти - не то искал оказывается!
Перевод конечно не очень... Надо бы исправить. Жаль, что текст не копируется! Перебирать все вручную - нереальная работа!
С ув.



1912* - Спасательные корабельные ракетные линемёты XX века. Уильям Шермули (Schermuly) (Англия)
*год первых продаж


Уильям Шермули


Это его самая ранняя система - 1897 год
Уильям Шермули родился в 1857 году. Его предки эмигрировали из Голландии в середине 1600`s. Образования у него было не слишком много - 10 месяцев на учебном корабле "Warspite" в 1871 году (ему было 14 лет), позже он служил на разных кораблях и в разных районах Британии. В 1880 году он оставил море и пошёл служить в пожарную команду Лондона, а затем занялся изобретательством и основал знаменитую ракетную фирму. Он был просто потрясён количеством жертв в прибрежных водах. Только в Британии - более тысячи в год! Его девизом стала фраза "Потерянные корабли можно заменить, а жизни уходят навсегда". И до него было немало ракетных линемётов, они разрабатывались по крайней мере с 1800 года. В портах были ракеты системы Боксёра и много творений местных конструкторов. Но все они были БЕРЕГОВЫМИ системами. Попасть с берега в корабль было трудно. С корабля на берег перекинуть трос было гораздо проще (цель огромная), да только во время крушения запустить ракету с палубы, вставшей дыбом, раскачиваемой и заливаемой волнами было нелёгким делом. Трос неизменно спутывался. А до катастрофы ракеты с трёхметровыми штоками и ракетными станками занимали много места и быстро приходили в негодность из-за постоянной влажности. И стоили немалых денег.
Уильям прежде всего разработал неспутывающийся трос. Он укладывался очень плотно и упаковывался в коробку, при выстреле надо было просто открыть крышку и соединить тросик с ракетой. В зависимости от дистанции можно было соединить тросики из нескольких коробок.
С ракетами он тоже поколдовал. Они стали гораздо меньше, при сильном ветре они отклонялись лишь на 4% (против 30% у боксёровских). И не портились от влажности. Но ещё больше внимания он уделил ракетным станкам. Теперь они стали проще некуда и могли моментально крепиться где угодно, даже просто вешаться на любую верёвку такелажа. Например, вот так крепились ракетные станки на корабле "Терра Нова" Эрнеста Шеклтона в Антарктике. Шермули ракеты ему не продал - подарил.




Так укладывался трос до Шермули

А так укладывался тросовый коврик у Шермули:


Но дело шло трудно. Шермули рекламировал свой товар как заправский коммивояжер:

причём много испытаний провёл на корабле, на котором когда-то служил



И тем не менее, Уильям назвал этот период "горькими годами". Его поддерживала жена Сюзанна и сын был не прочь продолжать дело. Лишь в 1912 году компания Royal Mail Steam Packet начала закупать ракеты для своих кораблей. Во время 1-й мировой войны у берегов Йоркшира подорвался на мине эвакуировавший из Бельгии (из Лейта в Дюнкерк) раненых судно-госпиталь Rohilla и британское адмиралтейство, наконец, начало ставить ракеты Шермули на госпитальные суда. Во время 1-й мировой (примерно в 1916-м) ракеты Шермули стали применять для переброски телефонного кабеля, для передачи срочных сообщений и для растаскивания проволочных заграждений.
В 1922 году уже 22 судоходние линии были оснащены этими ракетами.

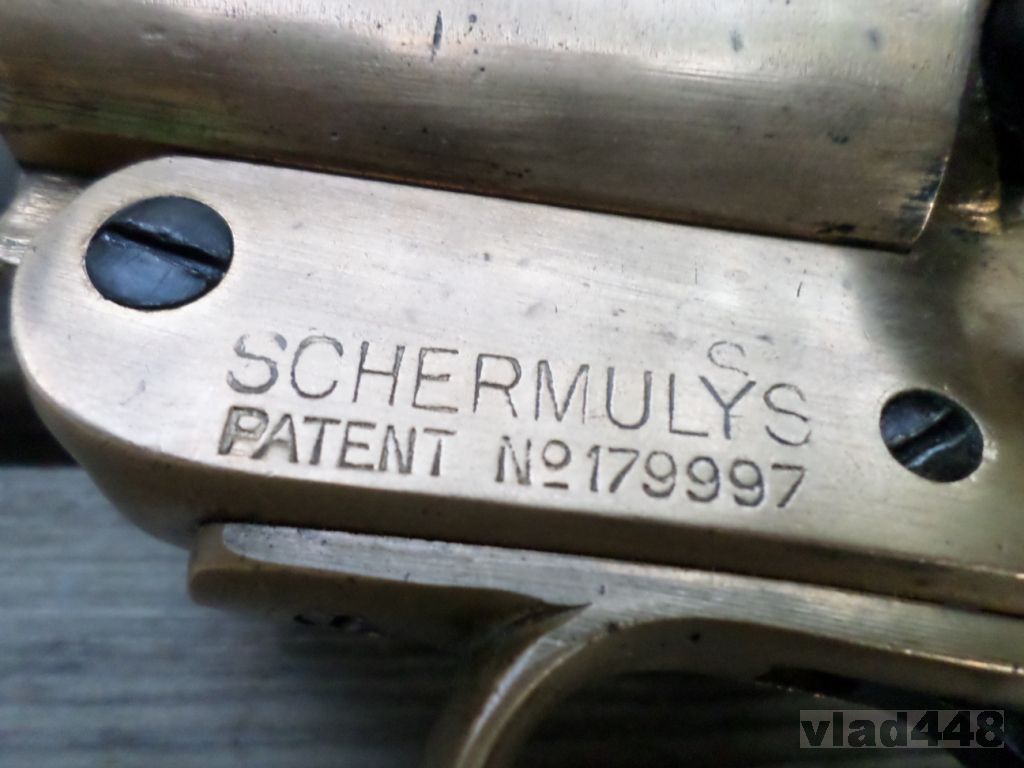

Но нет предела совершенству. Шермули делает ракетный пистолет-линомёт (Spra), который по силам даже ребёнку. Первый вариант:

​

И еще проще. На снимке - с пистолетом внук Шермули, 8 лет. (Он позже станет десантником)




Фото - Rohilla гибнет у самого берега.



Spra:

Пистолет бросал трос в полдюйма толщиной на три четверти мили. Ракета зажигалась не сразу, а отлетев на некоторое расстояние, чтобы не обжечь стрелявшего. Непрерывно Шермули проводит демонстрации, всё время улучшая Spra.

Фирма развивается с 1920 года, возглавляет её уже не Уильям Шермули, а его третий сын - капитан Конрад Шермули. Фирма делала ракеты уже не только для судов, но и для береговых постов, а также много разной пиротехники. Вот эта установка бросала линь толщиной в дюйм на 350 ярдов: Демонстрация 1927 года.



Много жизней было спасено благодаря ракетам Шермули. Вот, например, момент спасения экипажа у берегов Исландии. Попадание с 1-го выстрела!

​

Уильям Шермули умер 1 января 1929 года, а через 19 дней был принят закон, обязывавший все суда свыше 500 тонн иметь спасательные ракеты. Это обеспечило процветание компании Шермули на долгие годы. Кризис 30-х, правда, нанёс ощутимый урон, но в 1938 году был принят новый закон, обязывавший все британские суда свыше 80 тонн или 50 футов в длину иметь спасательные ракеты. При этом толщина линя была увеличена с 5/16 дюйма до 1/2 дюйма, а дальность со 120 ярдов до 200.
Во время 2-й мировой войны его ракеты освоили военные специальности. Линь был заменён проволокой и суда отстреливались ракетами Шермули от пикирующих "Юнкерсов", а в 1944 десантники высаживались в районе неприступных (а потому неохраняемых) береговых утёсов, используя ракеты с якорями. Но это уже другая история...

«Popular mechanics» в апреле 1914-го посвятил Шермули репортаж, а почтовое ведомство выпускало марки и конверты с Шермули и его ракетами, но более всего известность проявилась в том, что зачастую его устройство так и называли "шермули".



Влад, огромное спасибо Вам за то, что помогли распутать загадки занимательной истории создания сигнальных пистолетов! Надеюсь на дальнейшее плодотворное сотрудничество на страницах форума! С ув.



Ну, вот, еще одна загадка.

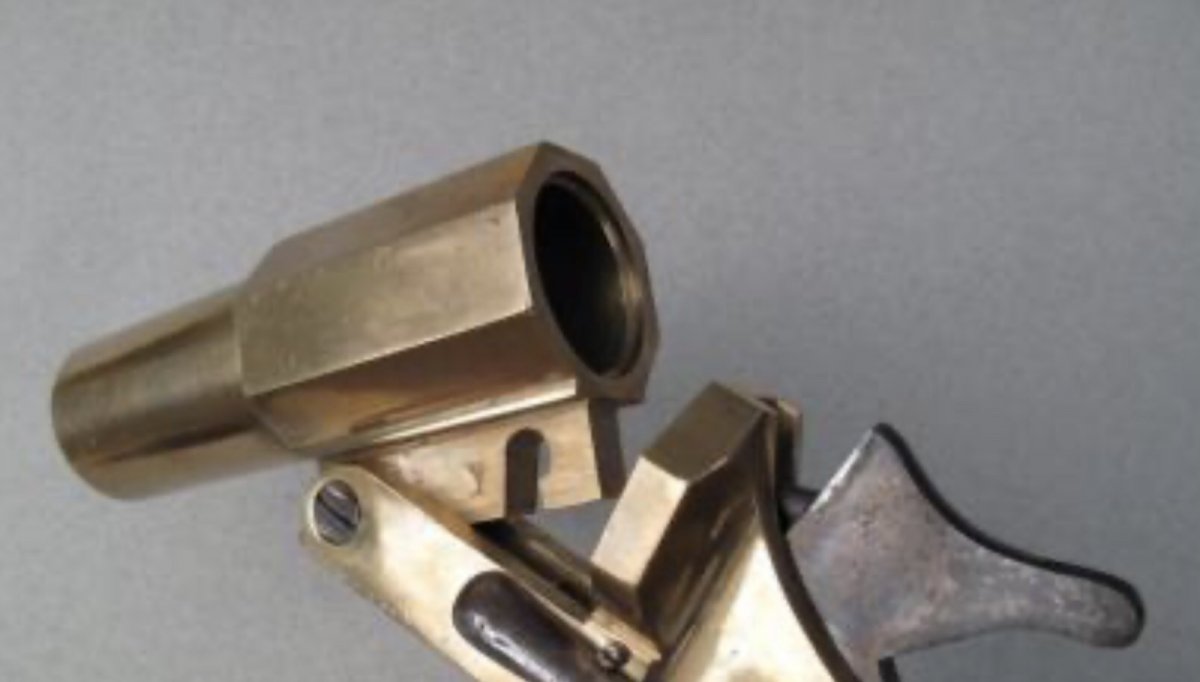

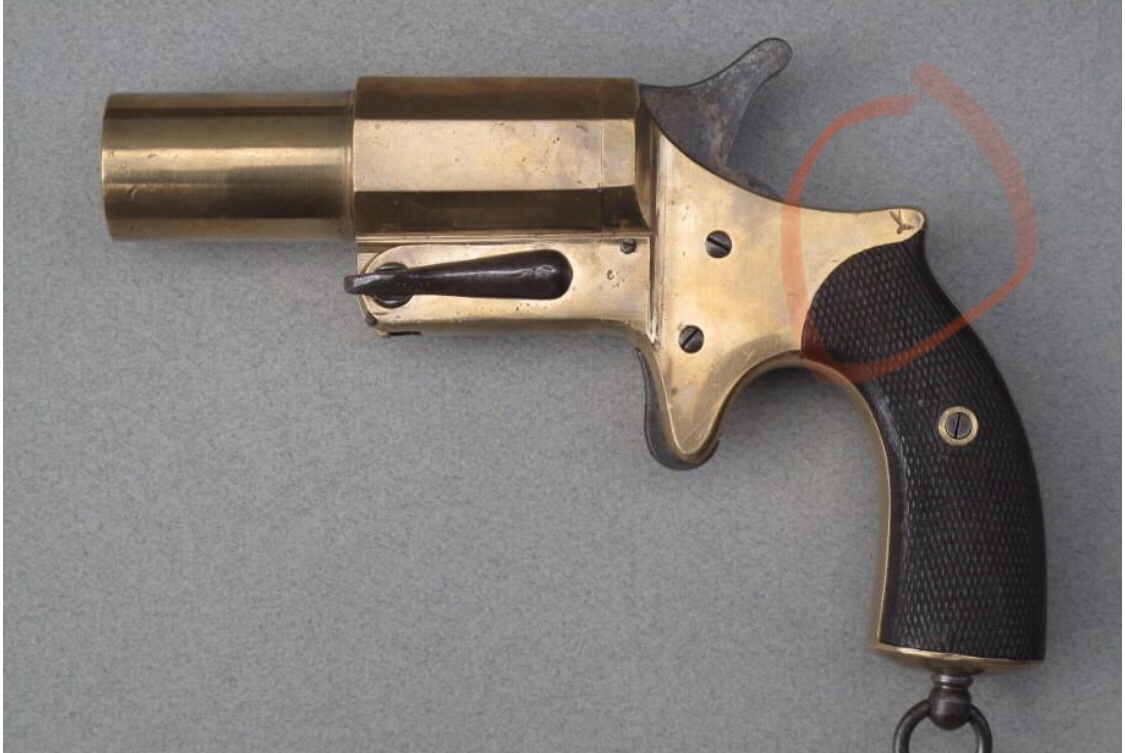

Неизвестная модель сигнального пистолета 1МВ на опрелеление:


Отсюда: https://reibert.info/threads/signalnij-pistolet.1026640/
К сожалению, никто не смог определить данную модель.

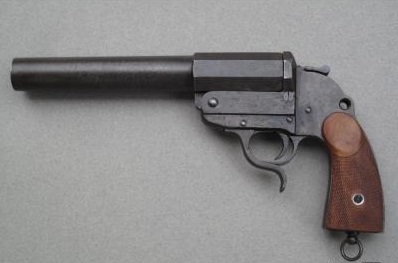

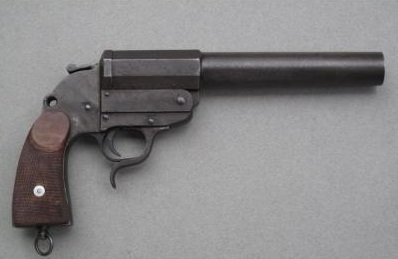

Из всех шобероподобных, больше всего, по характерному выступу на рукояти, он похож на эту редкую модель:

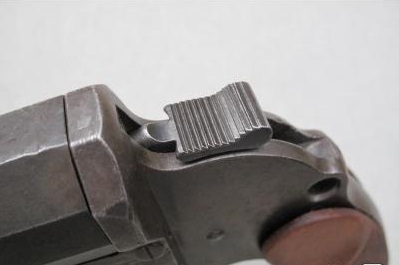

Но, как видно, угол загиба рукояти несколько отличается. Также примерен иной механизм запирания ствола и сам ствол имеет бОльшую длину.
Скорее всего, представленная модель изготовлялась для РИА мелкими партиями на небольших фабриках, по образу и подобию известных иностранных моделей. Плагиат, одним словом.



Не за что. Я надеюсь, Вы мне тоже немного подсобите...)



Мне кажется, что к французам данный предмет отношения не имеет, не помню у них такую систему запирания. Формы исполнения какие-то югославские или румынские...



Всегда пожалуйста! С ув.



Может быть, может быть... Хотя, мне кажется, больше РИА напоминает. Та же малосерийность и малоизвестность, тот же нестандарт!

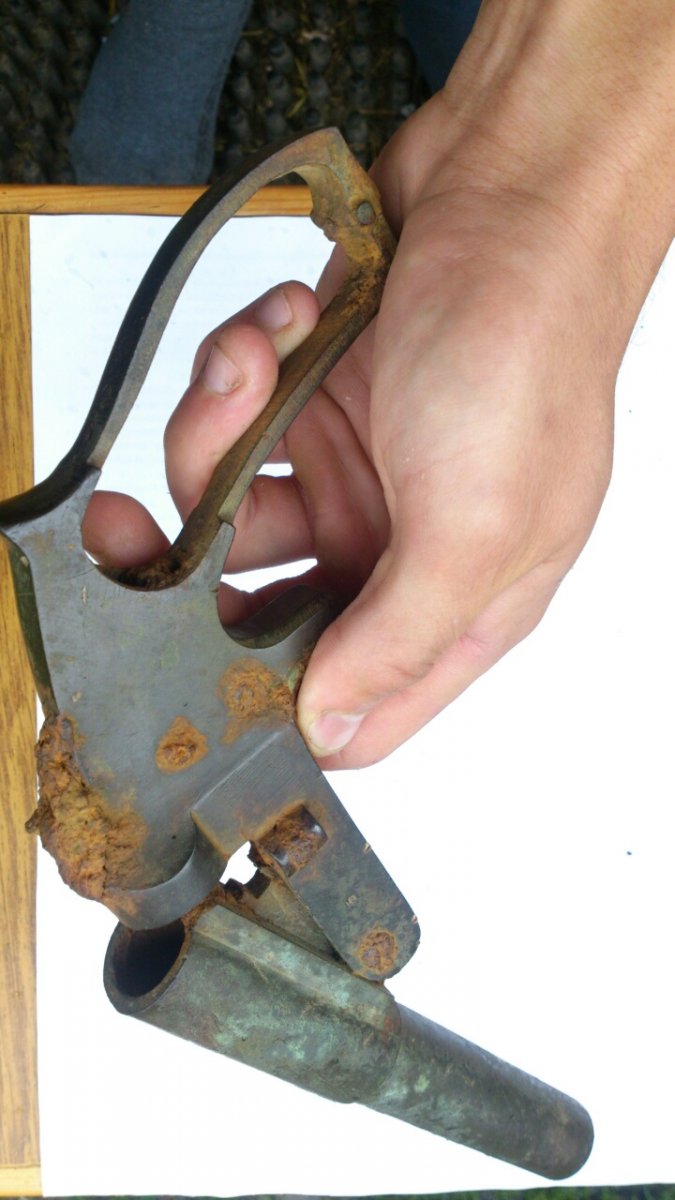

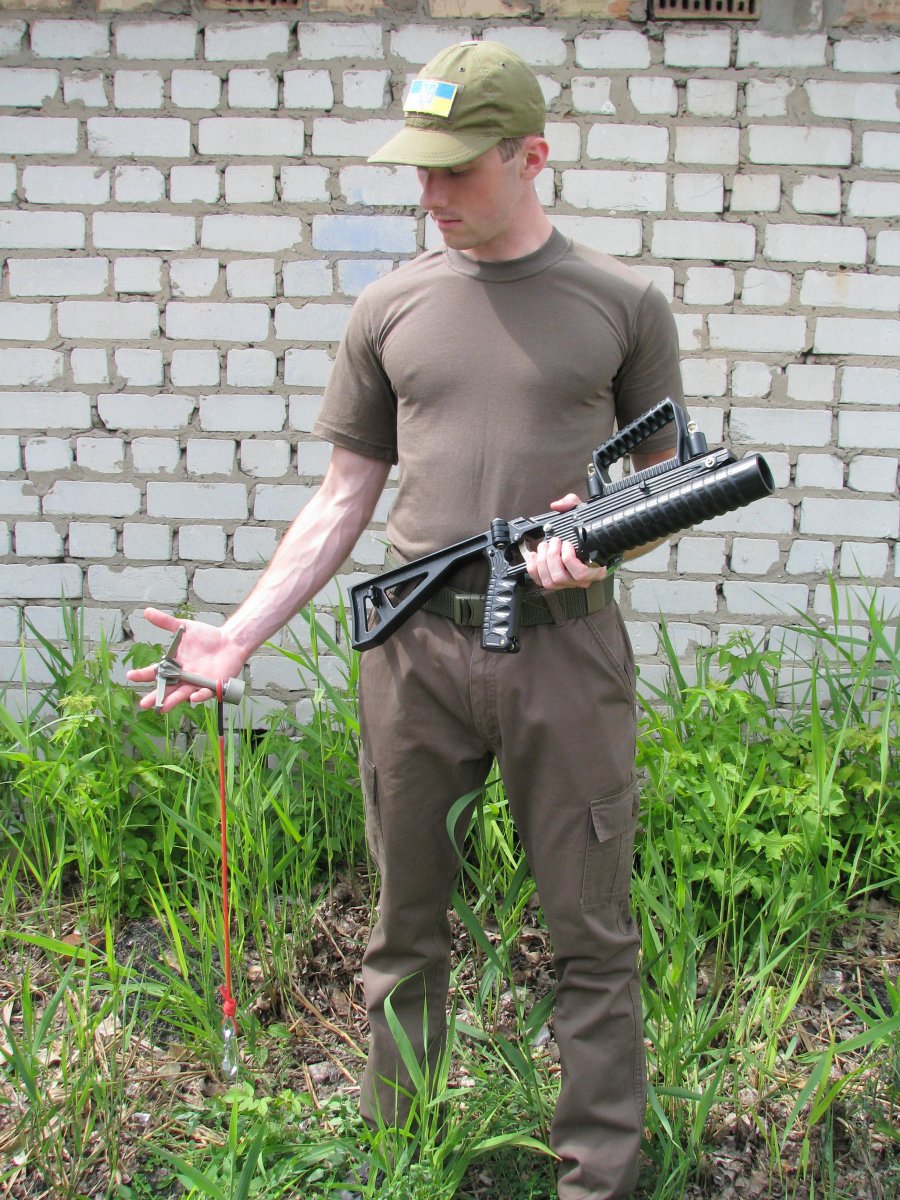

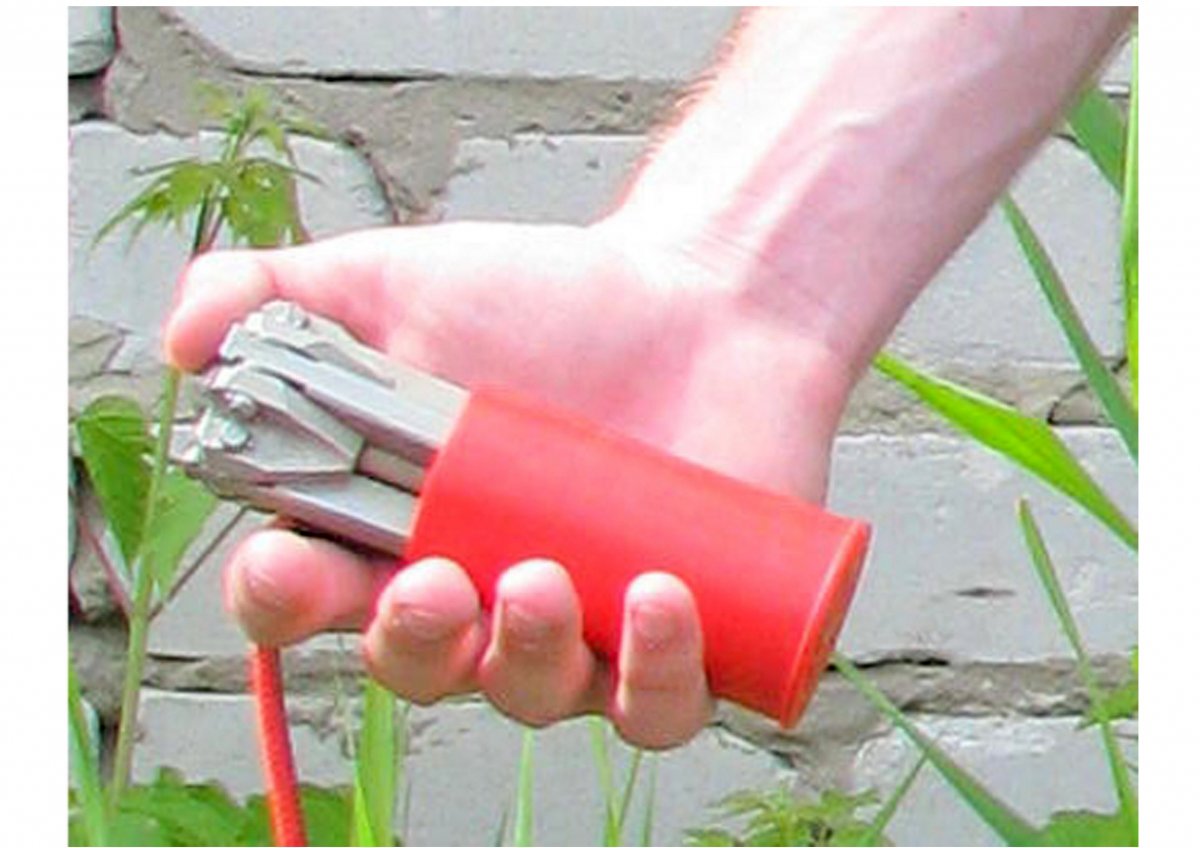

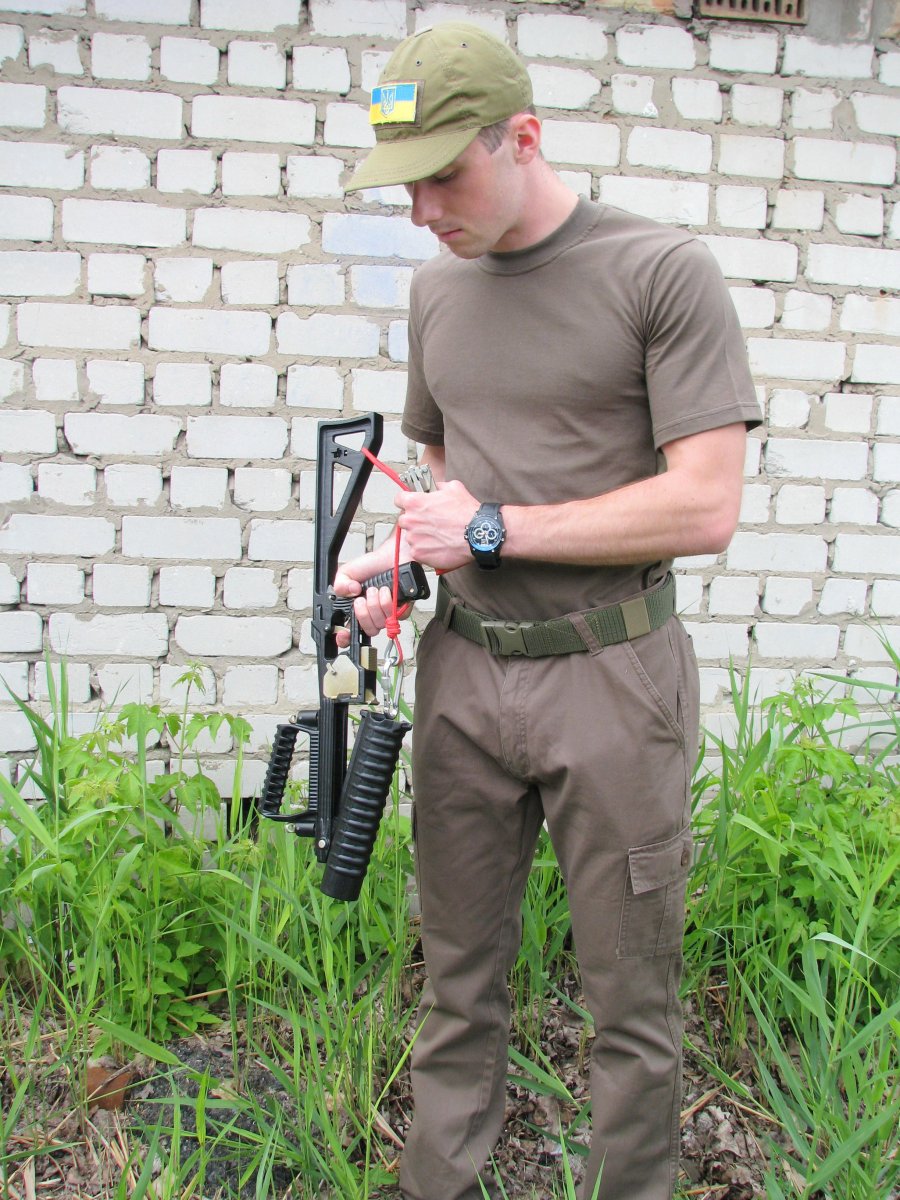

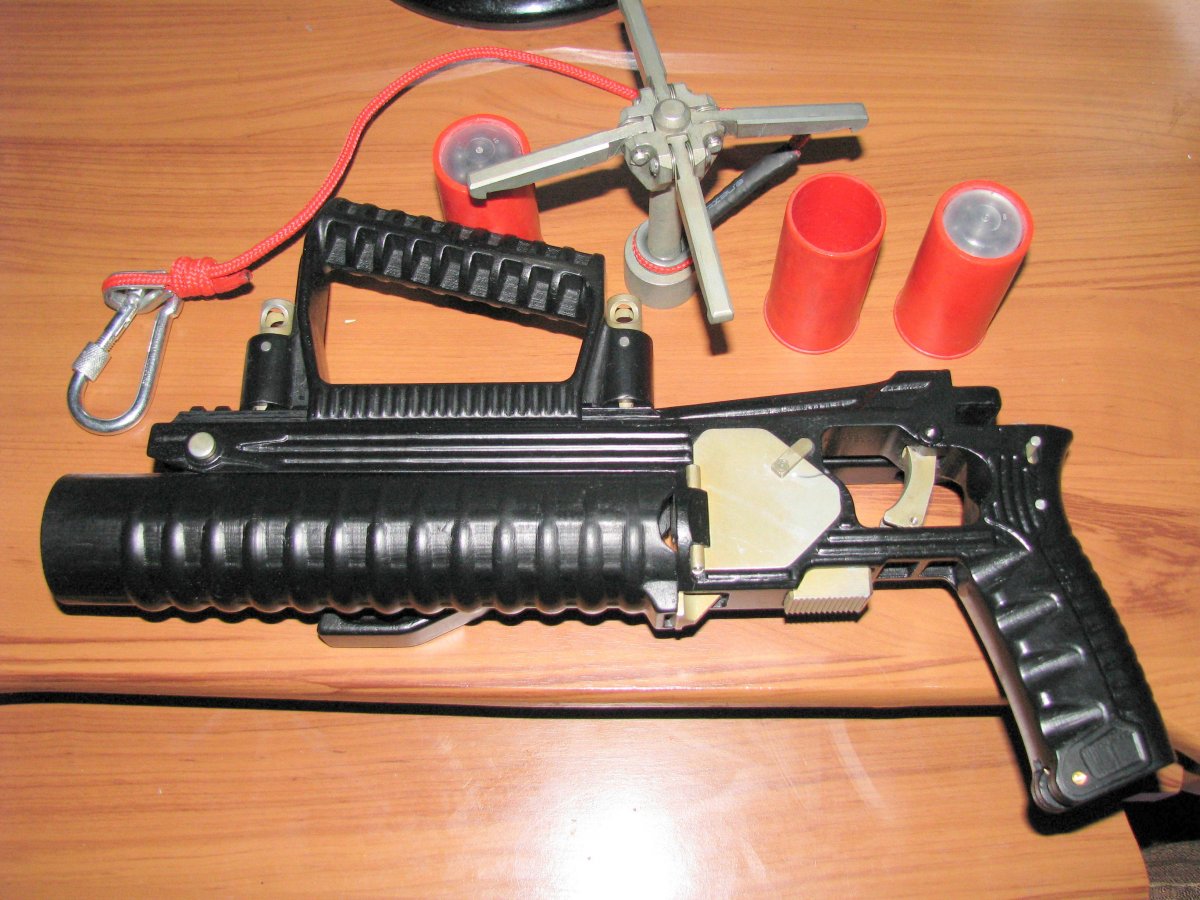

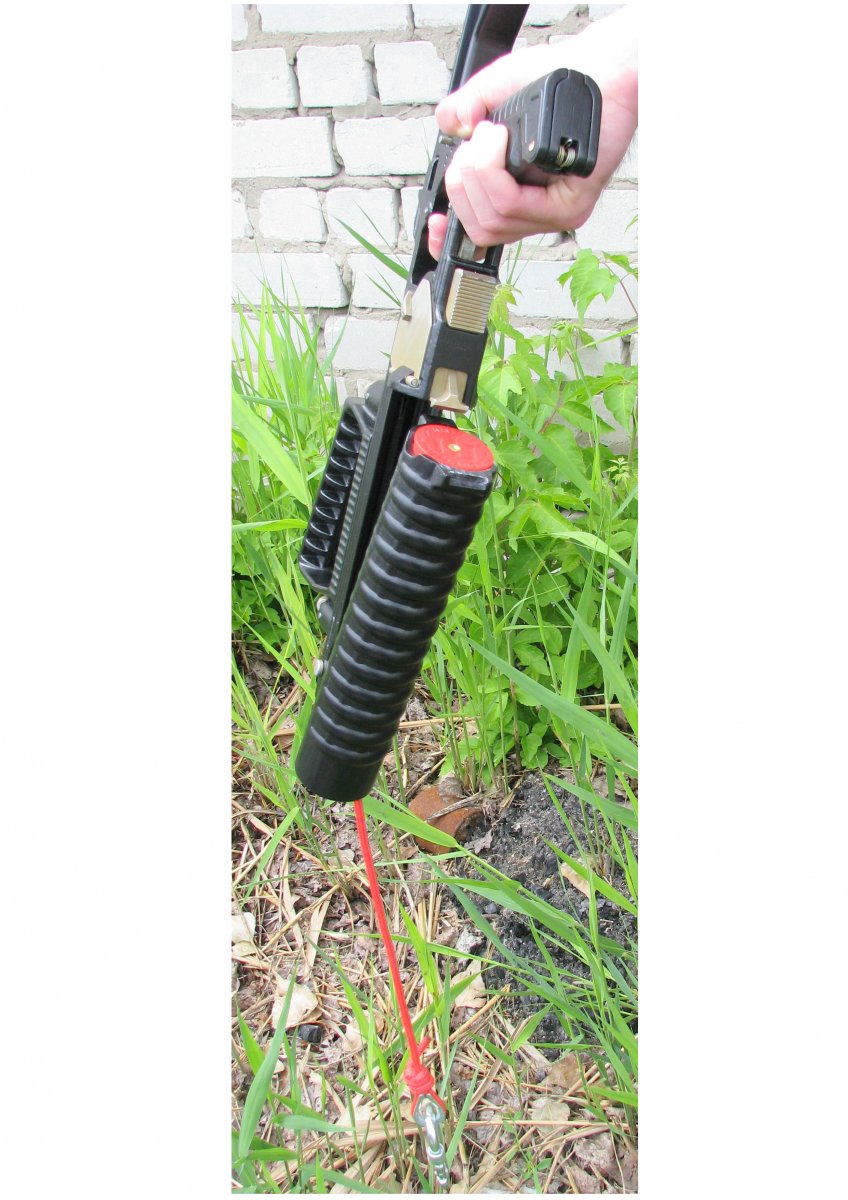

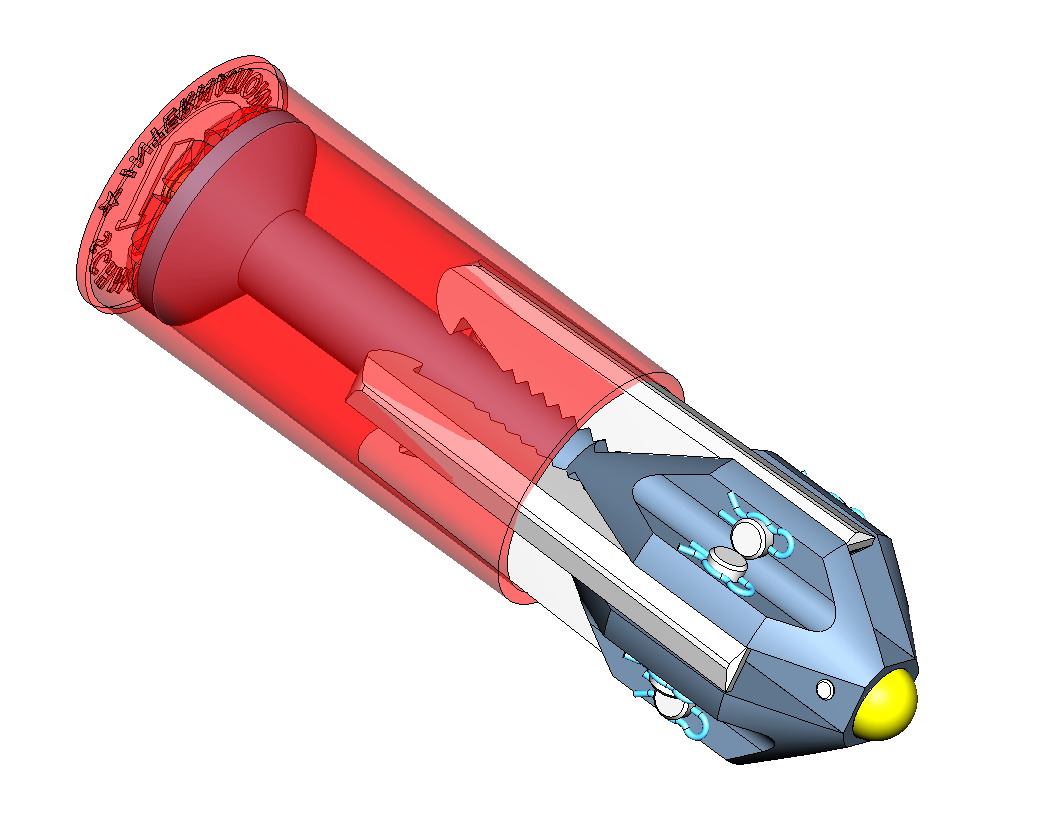

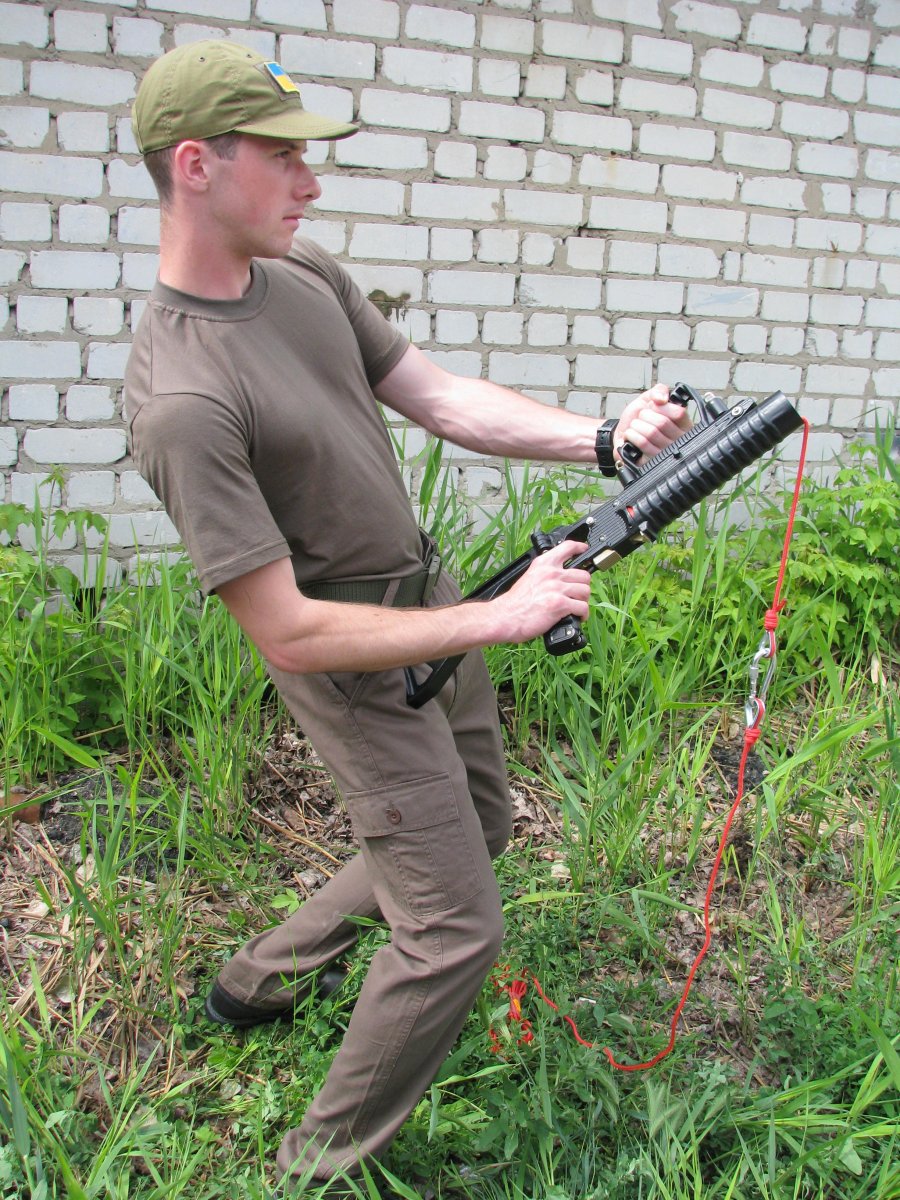

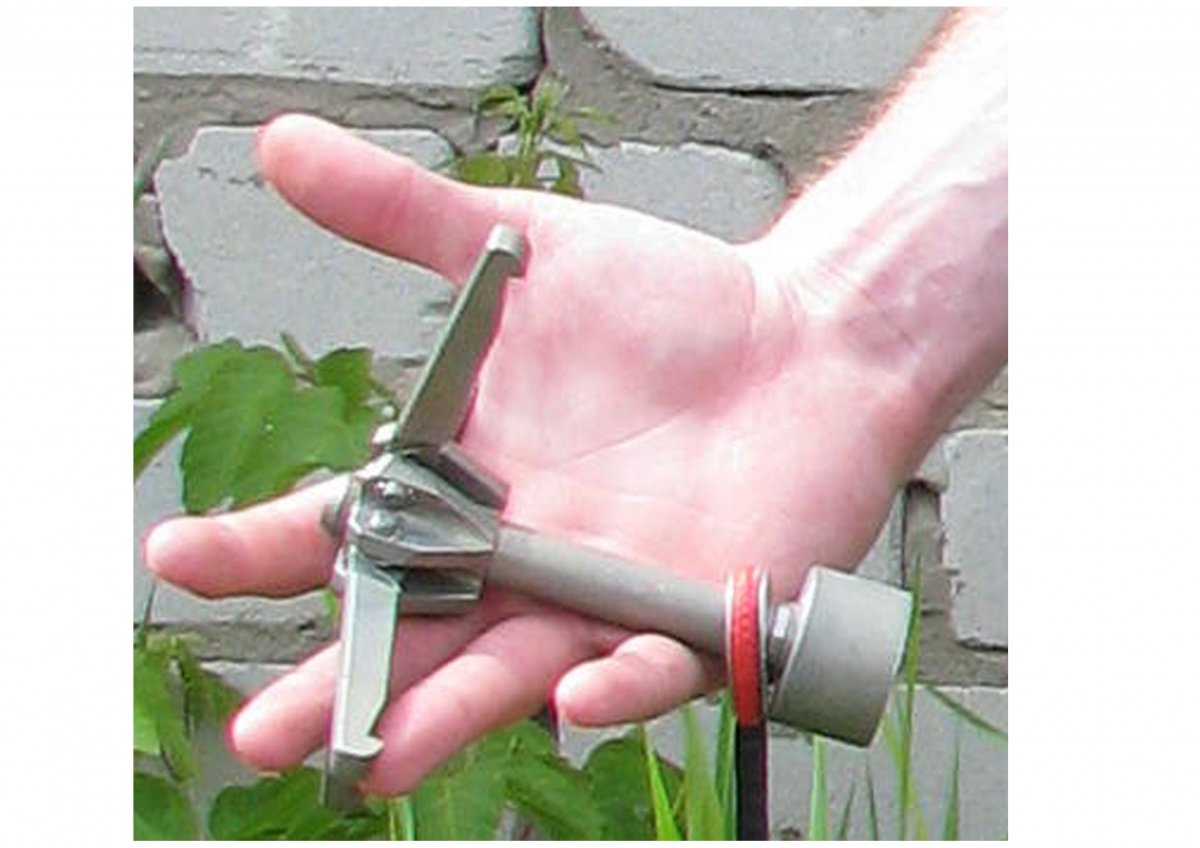

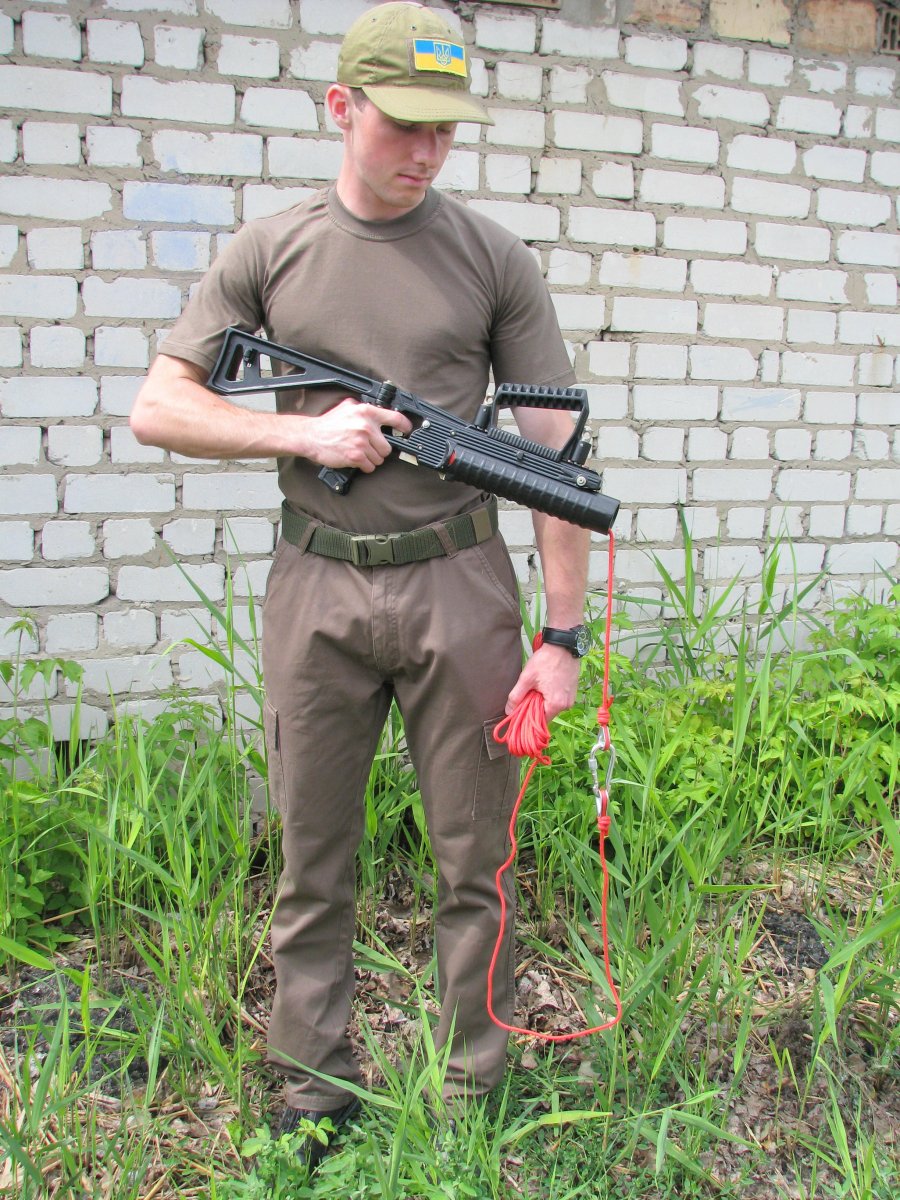

А мне вот тема с линеметами понравилась. Довелось проработать это направление. Проверили работоспособность линемета из 3D принтера только на болванках, "зацепом-кошкой" надо отстреливать из стального.



Такой мощный приклад для такой "пукалки"!



Вот линемет! Английский. Спаренный! Модель 1908г. J.Pain, калибр 1".

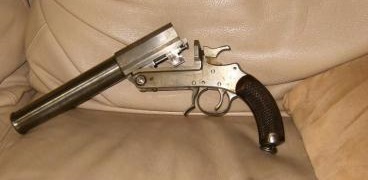

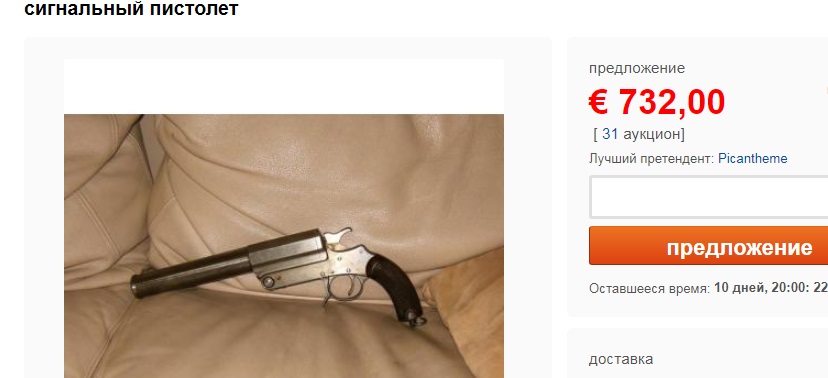

А вот еще один хебелеобразный незнакомец. Если кому-то что-нибудь о нем извесно, подключайтесь!

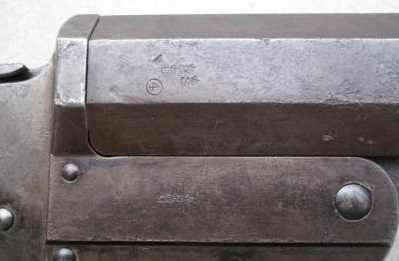

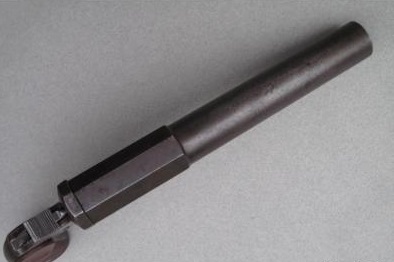

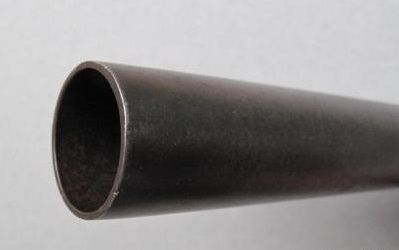

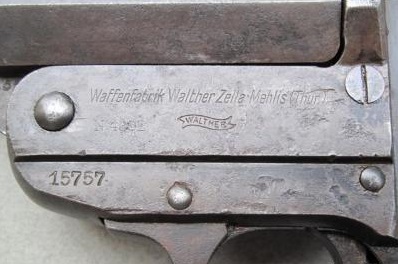

Приведу несколько детальных фото достаточно редко встречающейся длинноствольной модификации немецкого сигнального пистолета Walter LP 28(34), упоминание о которой приводилось на стр.9:



Как видим, за исключением удлиненного ствола и уширенного курка, во всем остальном данная модификация была идентична стальной короткоствольной модели LP 28. Новодельные накладки рукоятки оставим за скобками.



Чем глубже тема, тем более редкие экземпляры ракетниц всплывают.
Даже среди "перепаханного поля" немецких сигнальных пистолетов встречаются иногда совершенно незнакомые образцы. Вот пример редко встречающегося неказистого немчика, скорее всего, экспериментального прототипа, периода начала войны. Произведен он известной оружейной фирмой Эрма в Эрфурте (Тюрингия, Германия):







Информацию о данной ракетнице найти не удалось.
Пистолет имеет очень необычную для ракетниц маузероподобную раму, благодаря конструкции которой удалось существенно сократить высоту пистолета. Длина его, при этом, увеличилась. Похоже, рама и ствол ракетницы изготовлены из латуни, покрашены черной краской.
Спусковой крючок находится внутри рамы, которая выполняет роль защитной скобы. Из-за удлиненной конструкции рамы, ракетница, не смотря на довольно внушительную длину, имеет достаточно короткий ствол.
Карболитовая рукоять состоит из 2-х половинок, левая из которых имеет необычный прилив непонятного назначения в нижней части (возможно, для плечевого упора).
Механизм открывания ствола имеет типичную рычажную конструкцию по типу тех, что применялись в Вальтерах LP 28(34), а прежде в Хебелях.
Специализация и заказчик пистолета не известны.



Я совершенно напрасно гнал на американцев!

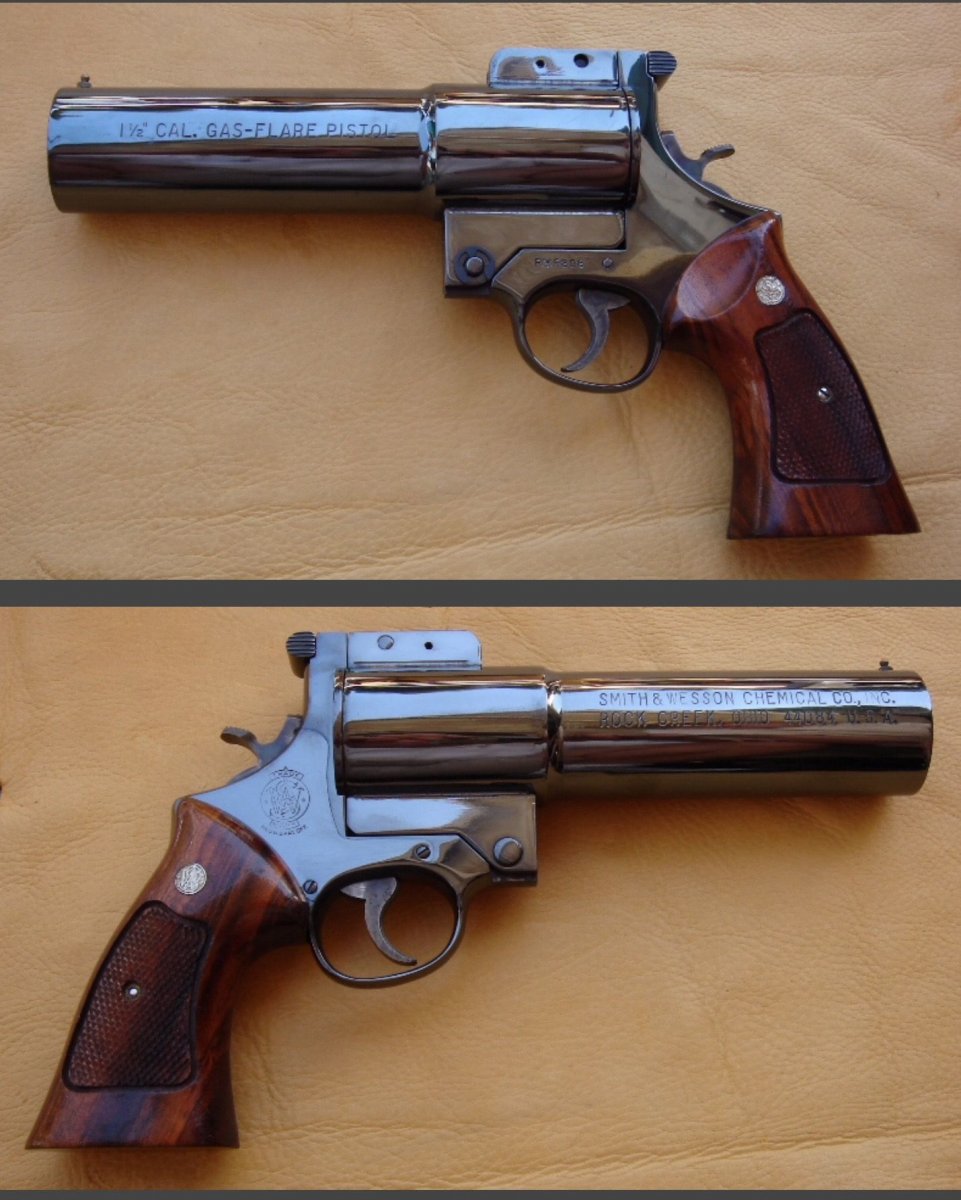

Оказывается и они могут выпускать вполне себе эстетичные вещицы, подобные этому Смитт и Вессону калибра 1.5"(37мм):



Ну не красавец ли?!! Какой дизайн! Какое качество отделки! И это вовсе не начало ХХ века! Это современная модель.

По конструкции он очень похож на современные итальянские ракетницы, рассмотренные тут ранее.



Да, как по мне, S&W Mod 209/277, вообще - самая красивая ракетница. Увы - не удалось решить вопрос с доставкой из США.
У неё, ещё, есть два ближайших родственника (по классификации - ракетницами не являются, хоть, и, имеют тот же калибр и идентичное устройство):
Смит и Вессон Модель 210/276 (Gas Gun)

Смит и Вессон Модель 270 (Line Thrower)



Чехов - вроде, не рассматривали?

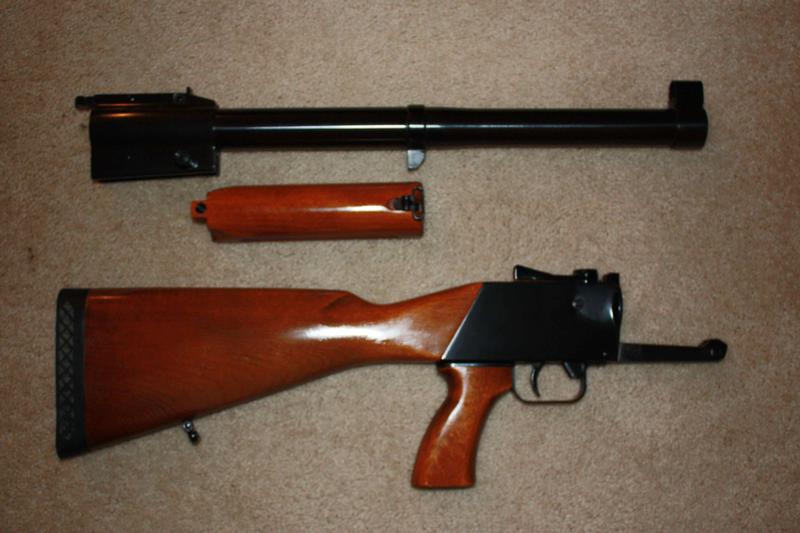

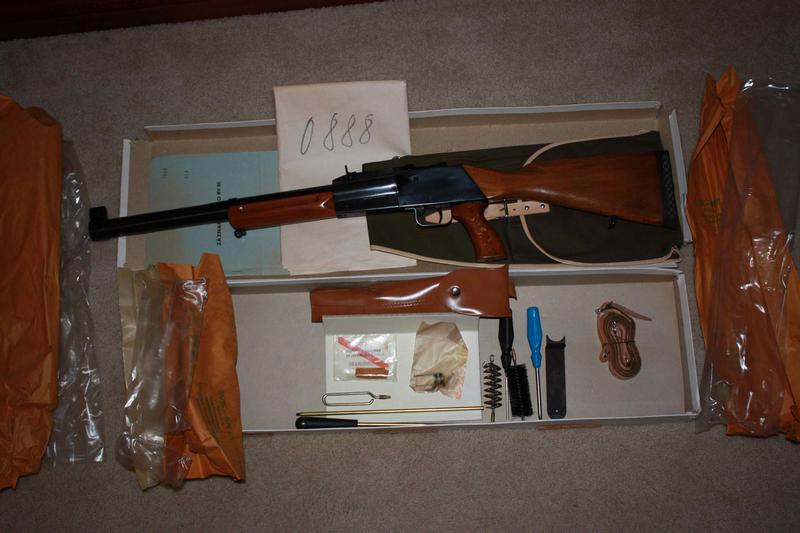

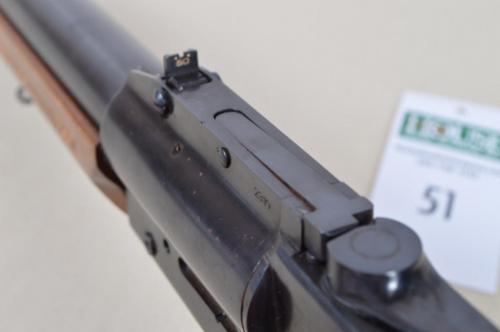

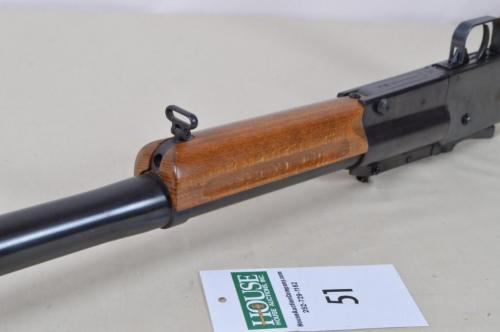

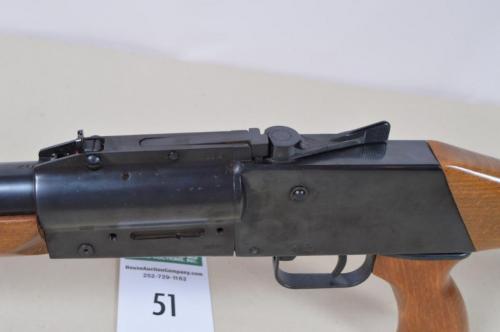

CZ RV85 (26,5 mm). Несколько необычна, на фоне ракетниц, имеющих визуальное сходство с пистолетами.



Трудно что-либо возразить!



Неужели таки приобрели, осуществили мечту, Александр? Фотки шибко бытовые! Можно поздравить?



Увы, нет. Фотки с американского аукциона. Насколько я понимаю, значительная часть ракетниц данной модели (тираж - относительно, небольшой) - попали в США.

• Limited quantity
• Launcher weight 3,8 kg
• Launcher length 940 mm
• Barrel length 500 mm



Жаль! А я уж хотел порадоваться за Вас...



Не кажется ли Вам, что нижний кронштейн рамы (язык), на котором крепится поворотный ствол, не пропорционально мал и хлипок, как для таких массогабаритных данных этой пушки?



Вот еще редкая не часто встречающаяся модель Cogswell & Harrison MK III London
И хоть по-сути, по конструкции и ттх, это один и тот же широко известный сигнальный пистолет Webley & Scott MK III , пистолеты именно этого производителя гораздо реже можно увидеть на аукционах, хоть цена их практически одинакова с Веблеями и составляет примерно 345 фунтов за пистолет в хорошем сохране.





На представленном образце отсутствует патина (снята полировкой), что несколько снижает его ценность у коллекционеров. Хоть и выглядит он, при этом, весьма эффектно! Правда, ненадолго. Вскоре природа восстановит первозданный вид и налет старины.
