Ракетница, плюсы, недостатки, предпочтения..

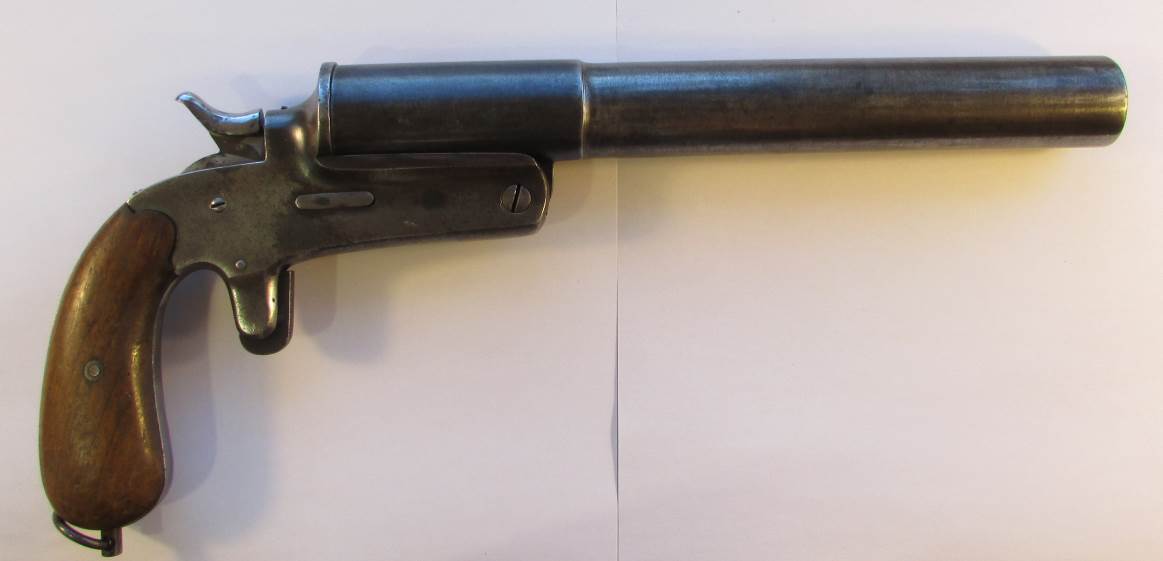

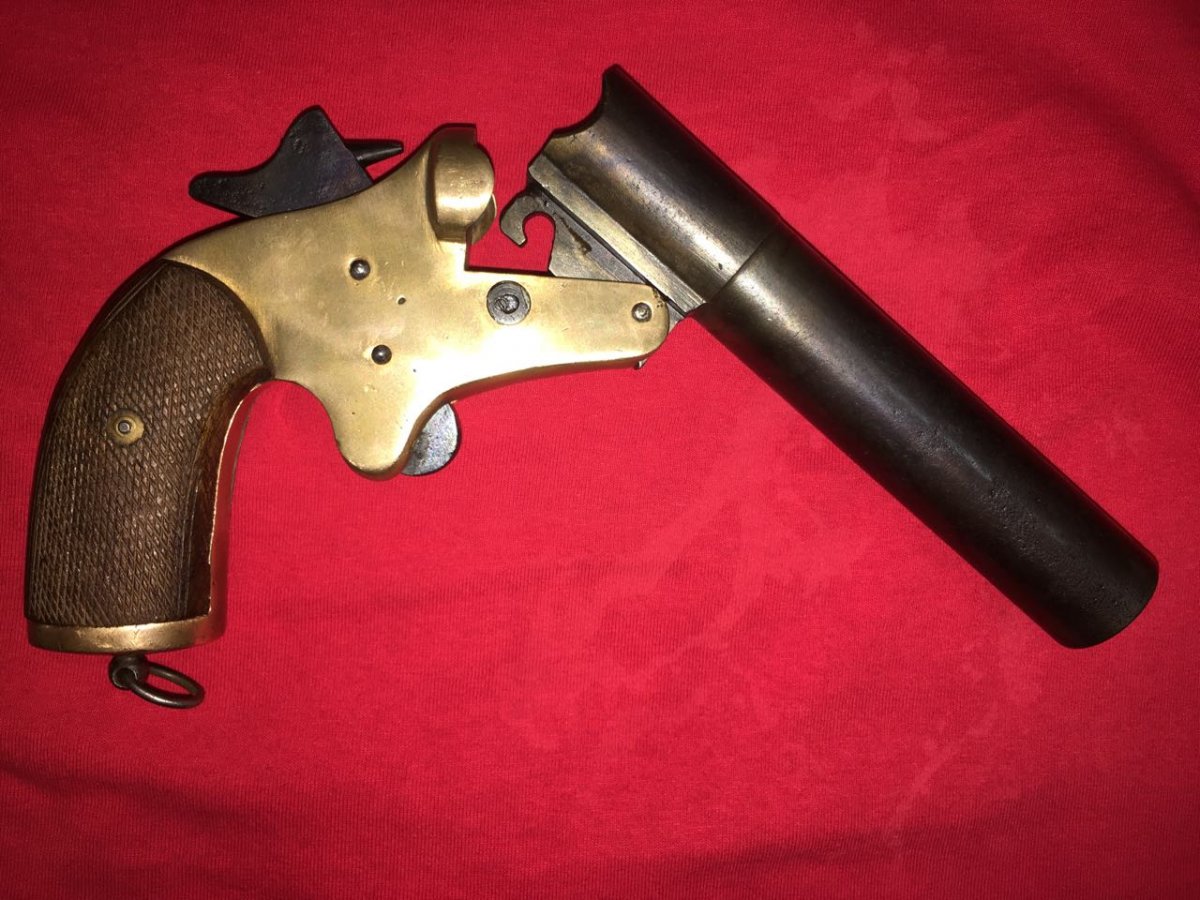

Вот, нашел наконец-то название немецкого пистолета периода 1МВ, о котором писал в п.п.209-210
Его полное название Leuchtpistole 1 "Druckknopf", что в переводе с немецкого означает Сигнальный пистолет 1 "Кнопка". Пистолеты производились JK (Junghans & Kriegeskorte в Зуле).
Очевидно, название ракетница получила из-за характерной конструкции запорного механизма, открывающегося не рычагом, как у Хебеля, а кнопочным толкателем.
По сравнению с Хебелем, он имел упрощенную конструкцию: круглое, вместо шестигранного основание ствола, механизм открывания затвора в виде кнопки, вместо рычага, отсутствие предохранительной скобы на спуске, менее эргономичную рукоятку с отрицательным углом наклона (как на ОСП-30) с гладкими накладками из ореха.
Вместе с тем, Дрюккнопф, в отличие от Хебеля, имел отдельный бойок, что несомненно было более технически совершенным решением, по сравнению с ударным курком Хебеля!



ТТХ "Кнопки":
калибр - 4;
Длина ствола - 246мм;
Масса - 1,6кг
Годы выпуска-1914-1918

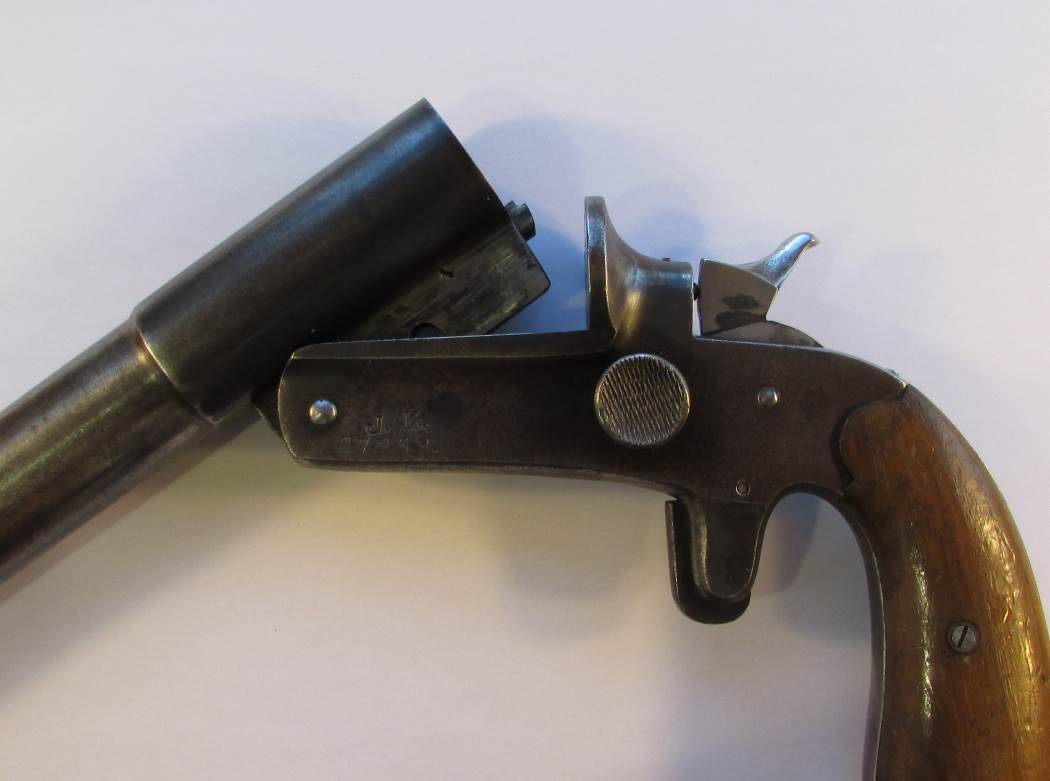

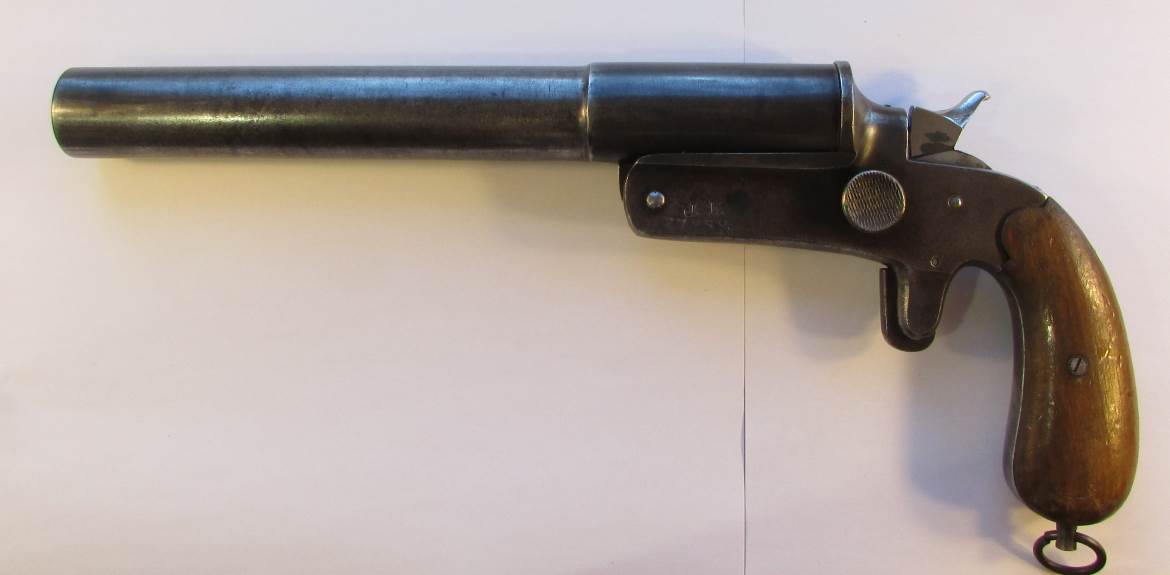

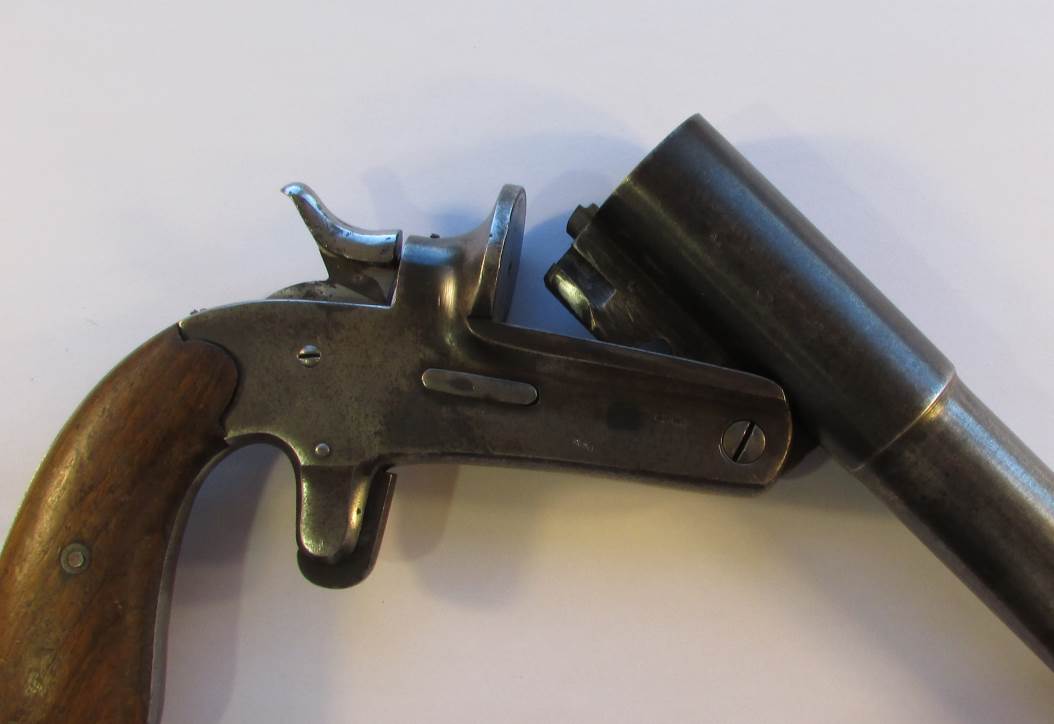

Детальные фото устройства пистолета:

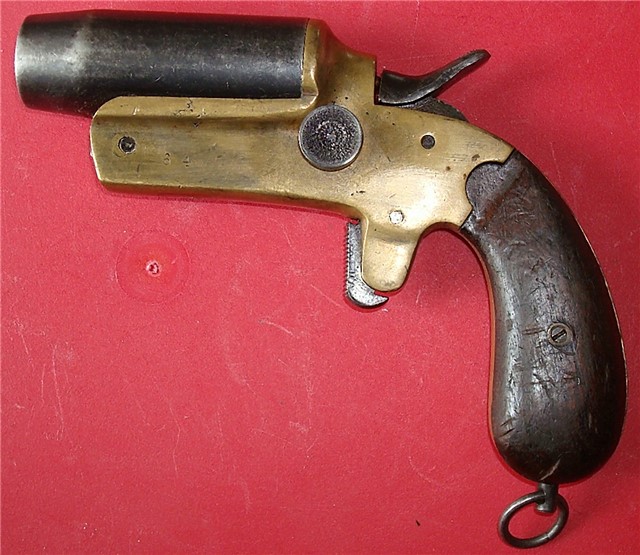

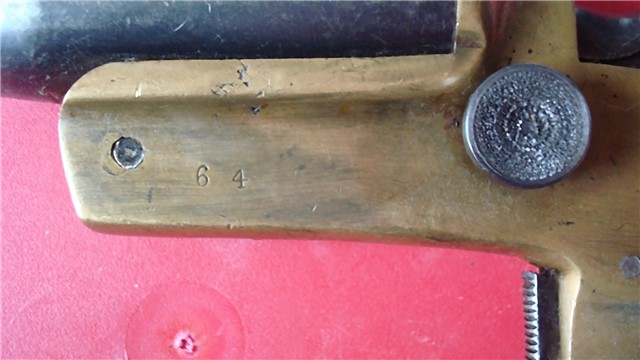

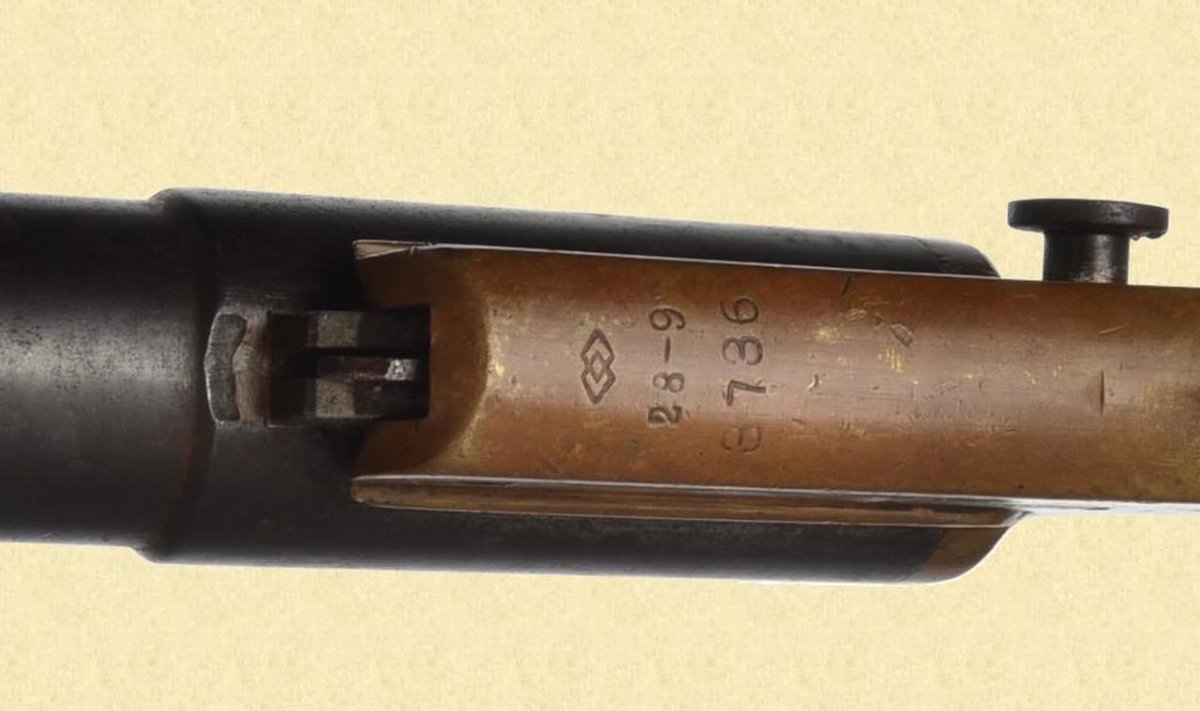

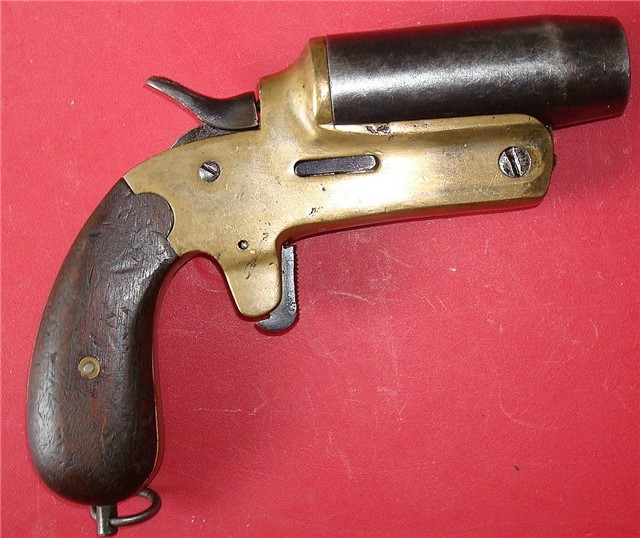

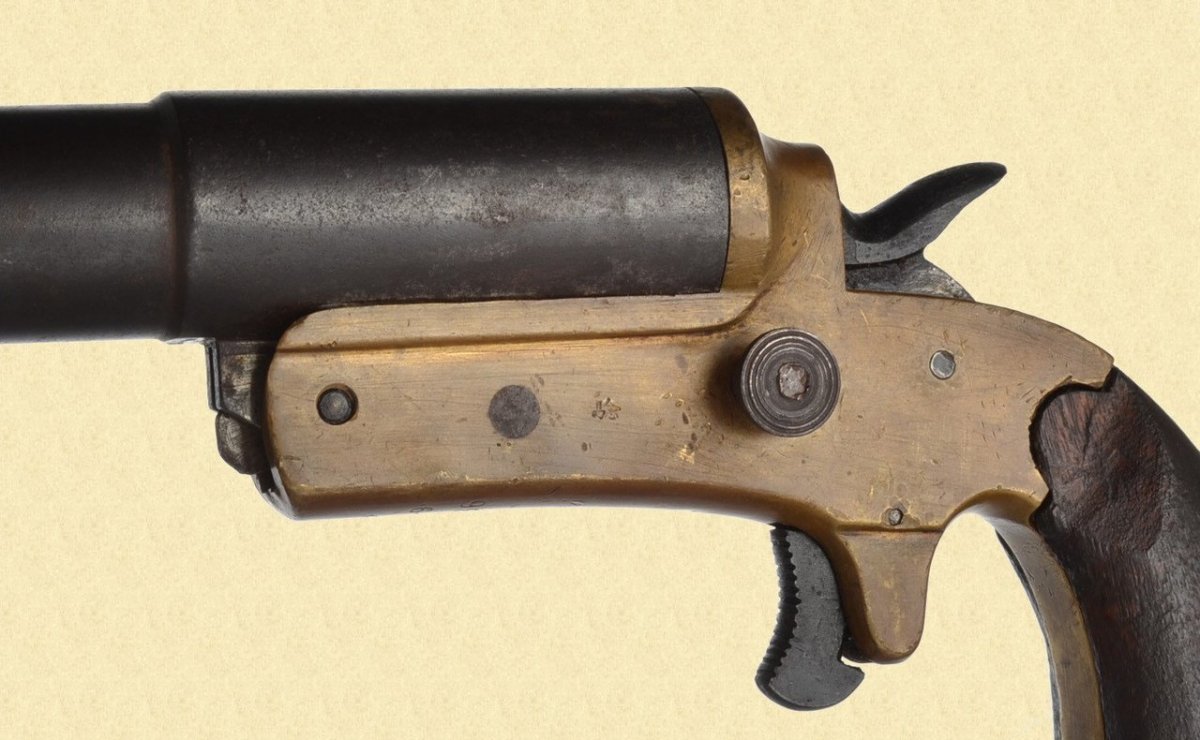

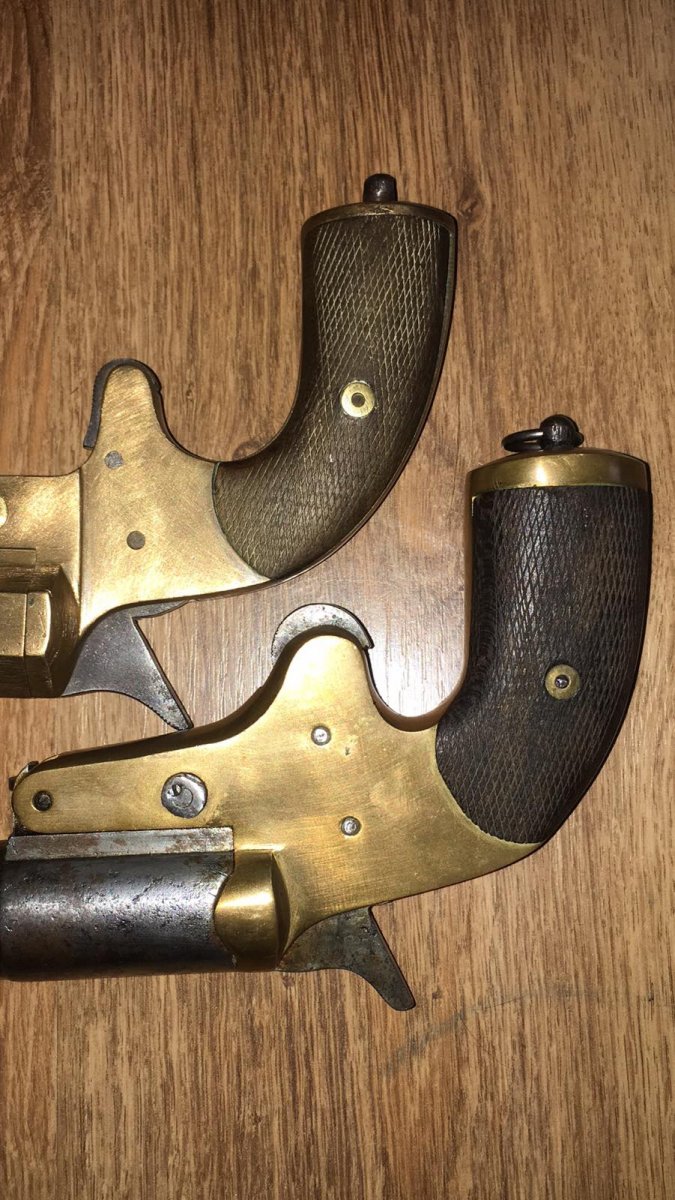

Выпускались "Кнопки" и с латунными рамками:



Любопытно, что китайцы в последние годы начали выпускать хорошо состаренные похожие пистолеты:



Переходим к более редким и, соответственно, более дорогим моделям

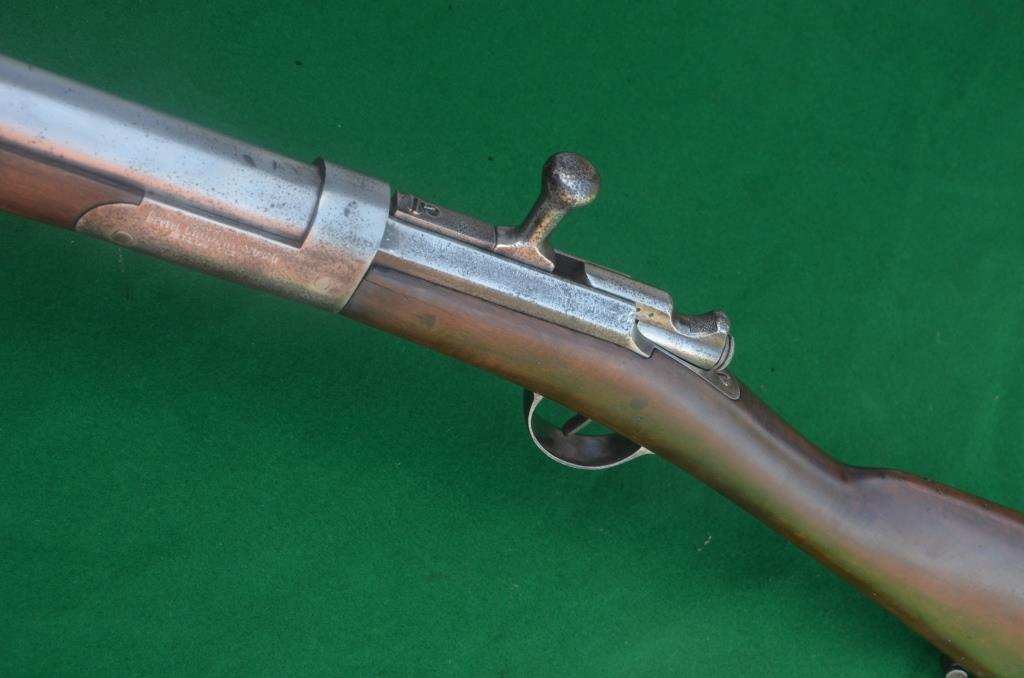

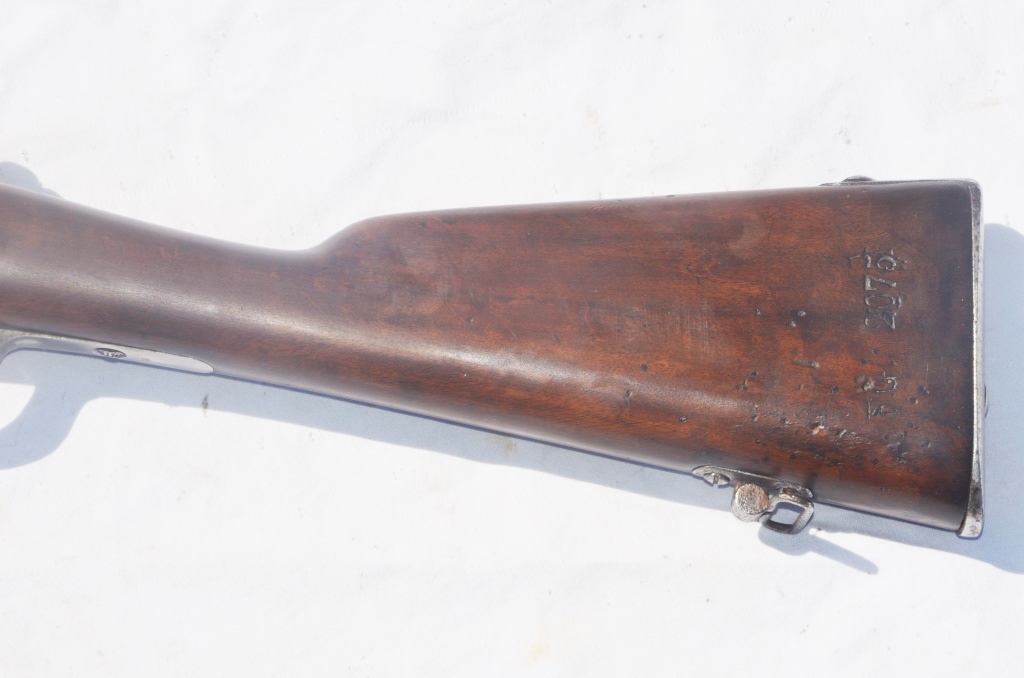

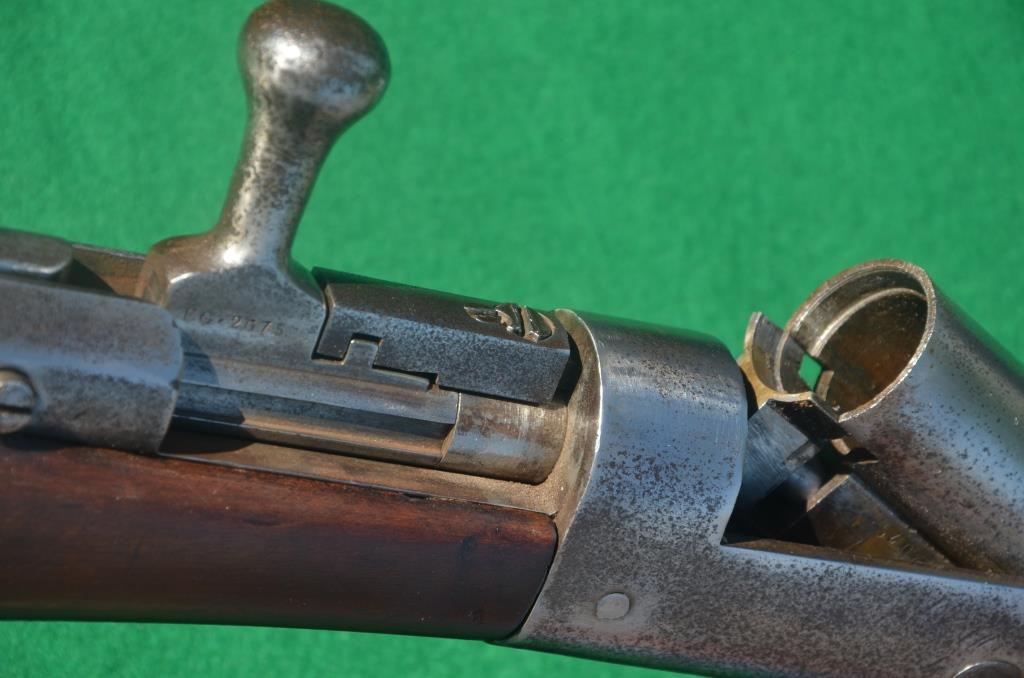

Французская сигнальная винтовка CHOBERT Sidarme M 1866/74

Редкая модель французской сигнальной винтовки времен Первой мировой войны.
Ввиду отсутствия предложений, на аукционах ее ценник начинается от 1.250Є!
Модель Chobert Sidarme, изготовливала в период с 1914 по 1918 год компания Chobert, Paris, на основе винтовки Chassepot.

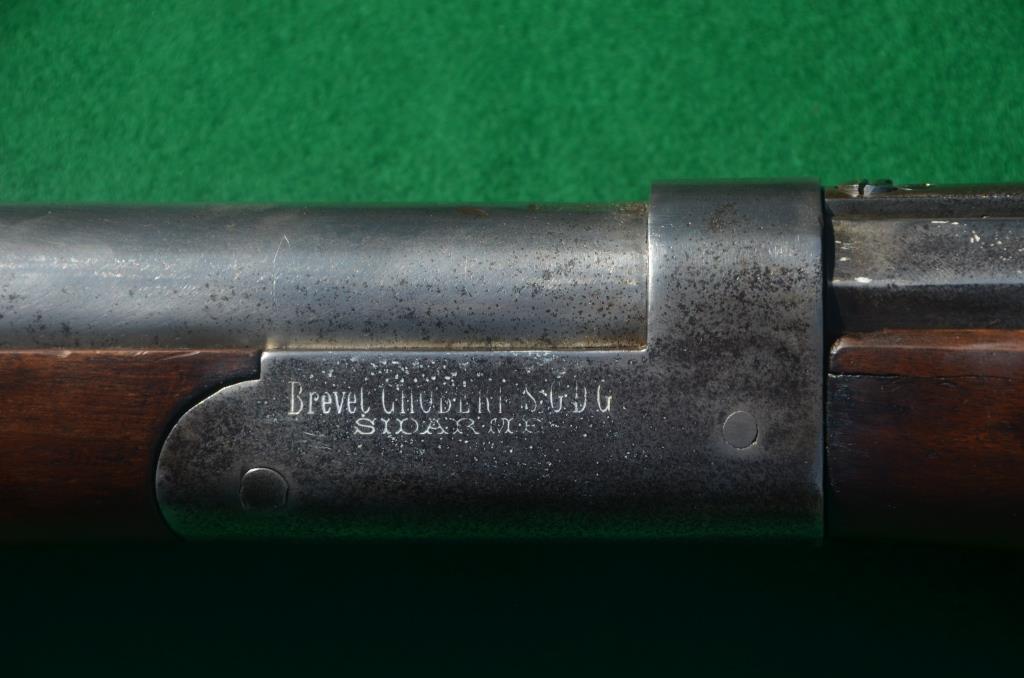

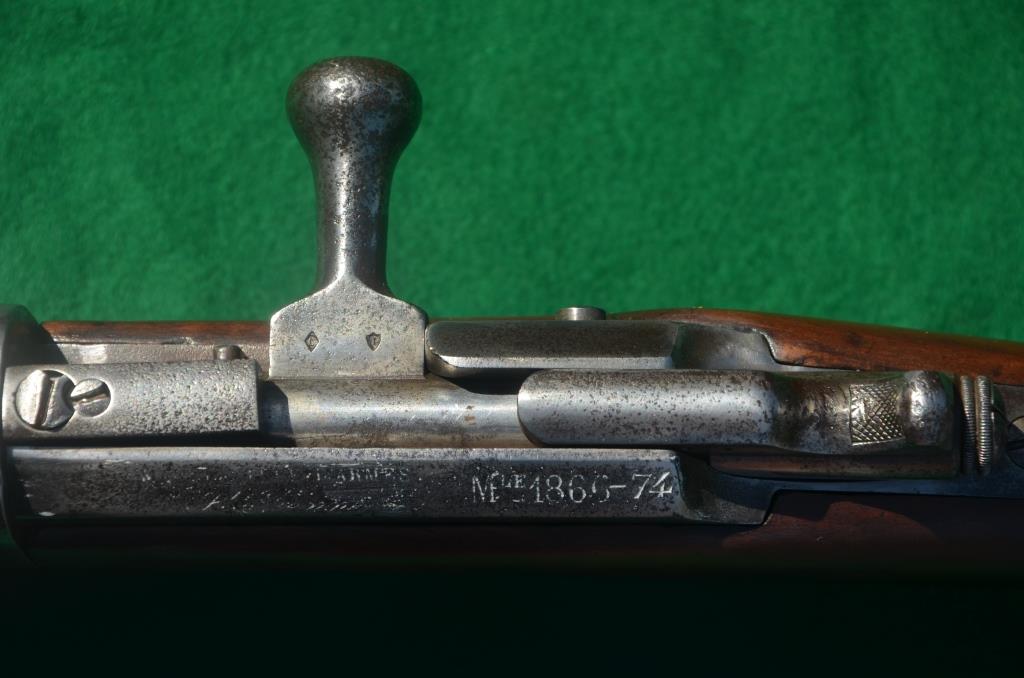

На раме виден штамп с названием производителя и модели, год выпуска оригинальной модели 1866/74.
Кроме калибр 4, ничего больше не известно о характеричтиках этой ракетницы.

В годы 1МВ, вследствие недостатка пистолетов-ракетниц, переделка старых ружей под сигнальное оружие не была редкостью. Известны массовые переделки винтовок систем Бердана, Мосина, Маузера. Шобер не стала исключением!



Еще один уникальный экземплярчик!

Сигнальный пистолет "Dyer & Robson" модель Very 1882
Разработанный Эдвардом Уилсоном Вери, лейтенантом ВМС США, этот сигнальный пистолет был практически предком многих легких сигнальных пистолетов. Во время работы в качестве военно-морского атташе в посольстве США в Париже, он также запатентовал его в Германии, Англии и Франции. В США пистолет Very был представлен в 1882 году под названием «Модель военно-морского флота США 1882 года». Имперский флот Великобритании получил с этой моделью в 1880 году самые первые сигнальные пистолеты в истории флота!




Пистолет имел весьма необычный калибр 25мм , с левой стороны рамки написано: «ТОЛЬКО ДЛЯ СИГНАЛОВ VERYS SIGNAL». Последующие модели ракетниц, в большинстве своем, как мы знаем, перешли на 4-й калибр, имеющий диаметр 26,5мм.



Оригинальным был и механизм запирания ствола системы Stramme. Замок состоял из двух подпружиненных штифтов, фиксирующих с обоих концов поворотный ствол в закрытом положении. Насколько оправданным было такое решение, судить трудно. Однако, вряд ли оно могло обеспечить достаточно плотное прилегание гильзы к казеннику и полную гарантию безопасности от произвольного открытия ствола при выстреле. Во всяком случае, ни в одной другой, из последовавших за моделью Very 1882 ракетниц, такой замок больше не применялся.





Корпус пистолета изготавливали из бронзы, мелкие рабочие детали делали стальными. Пистолет имел простой ударный курок и гладкие деревянные накладки на рукоятке.
Исключительно редкий предмет коллекционирования! Его ценник стартует с 8.500Є!!! Цена небольшого авто!

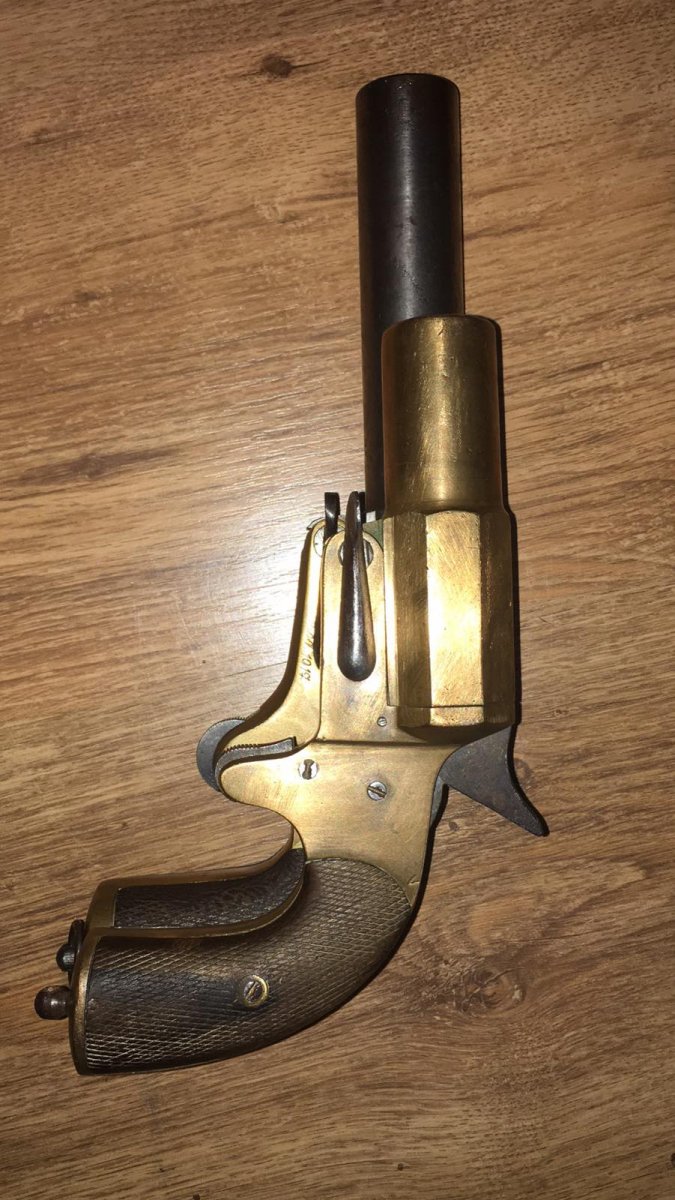

Долго не мог вспомнить, конструктив какого другого пистолета мне напоминает немецкая "Кнопка"?



Вспомнил, вот же, аналогичная по конструкции сербская ракетница модели 1929г. Практически 1:1. Та же "Кнопка"! Только с немного осовремененным дизайном.



Это еще раз подчеркивает то, насколько удачными и живучими бывают простые и эффективные конструкторские решения!



Добавлю немного эрзац-ракетниц, переделанных из боевых винтовок.

Как известно, в годы 1МВ дефицит сигнальных пистолетов покрывался производством эрзац-ракетниц из непригодного по прямому назначению оружия. Известны переделки винтовок Бердана, Гра, Мосинок, Манлихеров и др.

Австро-венгры переделывали под ракетницы однозарядные трофейные винтовки. Пользы от них, как оружия, им было мало. Русские переделывали бракованное оружие.

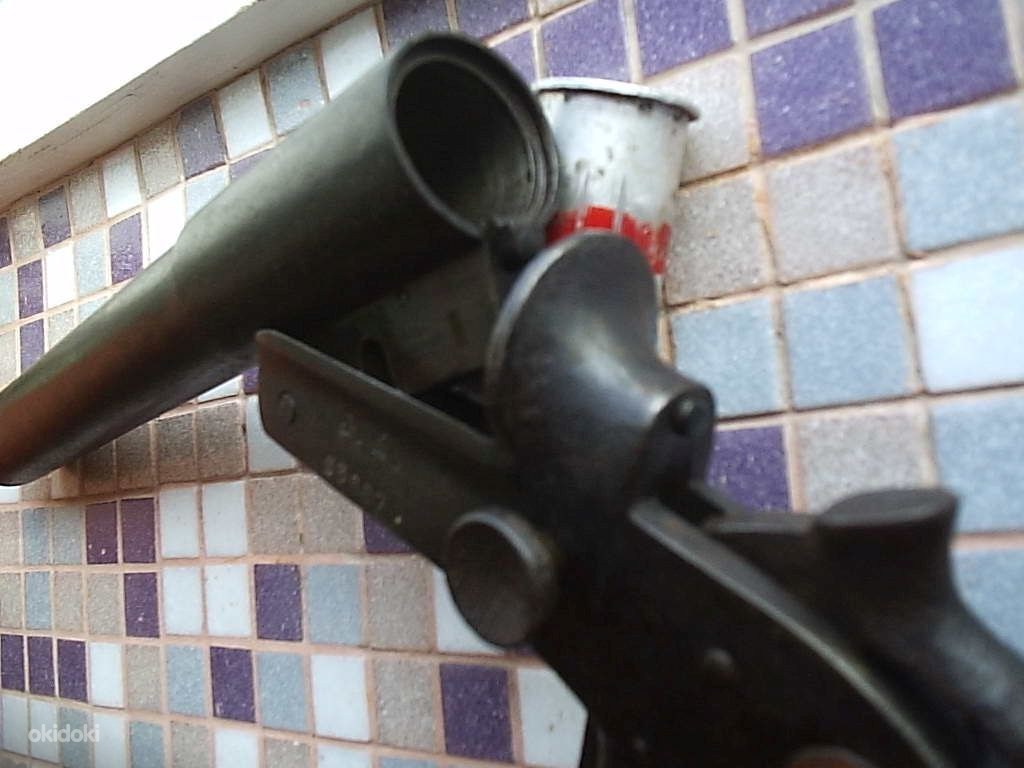

Австрийская ракетница 1МВ, переделанная из Бердана. Ложе отсутствует.







На первой фотке, если вглядеться, на ствольной коробке виден тот же номер 1055, что и на казённой части ствола ракетницы. Т.е. клеймили, похоже, всё вместе, на фабрике!

А вот другой чудесный экземпляр. Изготовленный из винтовки Гра:





Вот, кстати, на первых фото(на первом вверху,на втором внизу,кусочек виден) достойный экземпляр-тульский сигнальный пистолет на базе Смита-Вессона русского,ф-ка Кузнецова.
Очень редкая вещь!!!

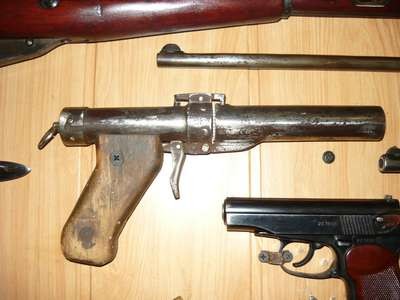

Какого уродца нашел на выставке "Зброя та Безпека". Помните ту модель из интернета, где в рукоять прятался еще один осветительный патрон ? Так вот, эту конструкцию успешно украли, как я понял. И попытались воплотить в металл ( не вышло, урод лютый)



Ну, на вкус все фломастеры разные, это понятно. Но что-то в нем есть!



Намедни попалась интересная статейка о весьма занимательной малоизвестной вещице калибра 50мм, большим почитателем которого является Александр.
И хоть это не 4 калибр и даже не ракетница вообще, но по конструктиву очень близко к эрзац-ракетницам, и при желании, ракеты запускать из нее можно. Правда большие.
Ну и вообще, классная "балалайка" для защиты "своей крепости", развитие идеи которой мы можем видеть во многих современных образцах, приводимых выше Александром!

Ручной миномет Наймана РМН-5

К началу Великой Отечественной войны на вооружении Красной Армии состояли винтовочные гранаты и системы для их метания, однако они имели ограниченное распространение и использовались не слишком активно. Более удобным и перспективным оружием считались малокалиберные минометы. Тем не менее, оба варианта оружия для метания легких боеприпасов имели свои минусы, из-за чего со временем появилась идея совместить положительные черты существующих систем и ликвидировать имеющиеся недостатки. Так появился «ручной миномет» РМН-50.

В силу разных причин точные и подробные сведения о проекте РМН-50 отсутствуют. Имеются некоторые правдоподобные предположения о его происхождении, кроме того, сохранился ряд образцов этого оружия. Тем не менее, большая часть сведений, представляющих интерес, по-прежнему остается неизвестной. Однако даже в условиях такого дефицита информации можно рассмотреть это любопытное оружие, представляющее большой интерес с точки зрения истории и техники.

По имеющимся данным, изделие РМН-50 было разработано специальным технологическим бюро НИИ-6 наркомата боеприпасов, а конструкторскими работами руководил И.М. Найман. Таким образом, название разработки расшифровывается как «Ручной миномет Наймана, калибр 50 мм». Причины появления проекта, в свою очередь, неизвестны. На этот счет можно только строить предположения.


Общий вид РМН-50

По-видимому, к появлению миномета РМН-50 привел анализ возможностей и перспектив существующих систем. Имеющиеся винтовочные мортирки позволяли метать в противника легкие осколочные боеприпасы, однако ограничивали применение базовых винтовок, а также увеличивали их вес. Более серьезные артиллерийские системы, такие как 50-мм ротные минометы образца 1938 и 1940 годов, отличались большим весом и сравнительно малой мобильностью. Вероятно, специалисты НИИ-6 решили объединить винтовки с винтовочными гранатами и минометы, что привело к формированию облика оригинального оружия.

В качестве основы для миномета РМН-50 были взяты серийная винтовка Мосина обр. 1891/30 гг. и имеющийся 50-мм миномет 1938/40 гг. Винтовка должна была отдать новому оружию часть ложи, ствольную коробку, механизмы боепитания, затвор и часть ствола. От миномета предлагалось взять ствол без нарезов. Кроме того, новое оружие должно было использовать именно 50-мм мины.

Сохранившиеся образцы ручных минометов Наймана имеют некоторые технические и технологические отличия, однако общая архитектура этих изделий одинакова. В качестве основы для миномета брались серийные винтовки с различными повреждениями стволов, исключавшими их дальнейшее использование. Большая часть ствола, за исключением патронника и небольшого участка казенной части, удалялась. Кроме того, обрезалась ложа, а в оставшемся ее участке проделывалась выемка большего диаметра. Далее к обрезанному стволу винтовки прикреплялся ствол миномета. Минометный ствол и ложе обычно не скреплялись между собой.


Другой музейный образец

В связи с кардинальной переделкой «родного» винтовочного ствола прицельные приспособления переносились на ствол минометный. В его казенной части устанавливался стандартный открытый прицел, а над дулом закреплялась мушка. С целью упрощения производства на РМН-50 устанавливались прицельные приспособления, снимавшиеся с базовой винтовки. Это приводило к сокращению прицельной линии, а также требовало использовать новые методики прицеливания.

Вместе с ручным минометом должны были использоваться осколочные мины калибра 50 мм, уже применявшиеся вместе с минометами обр. 1938/40 гг. Изделия 0-822 и 0-822А имели вес 0,86 и 0,922 кг соответственно, получали стальной или чугунный корпус и несли по 90 г взрывчатого вещества. Отличия мин заключались в материале корпуса и конструкции хвостового стабилизатора: 0-822 имела шестиперый, 0-822А – четырехперый. При использовании с ручным минометом мины не оснащались собственным метательным зарядом. По некоторым данным, с минометом могли применяться аналогичные боеприпасы иного назначения, что было связано с поставкой такого оружия в специальные подразделения. Благодаря этим изделиям бойцы могли не только уничтожать живую силу противника, но и решать другие задачи, такие как постановка дымовых завес и т.д.

С целью снижения импульса отдачи при стрельбе РМН-50 должен был использовать мины без собственных метательных зарядов. Вместо них предлагалось использовать холостые винтовочные патроны с меньшим зарядом. Естественно, это сокращало максимальную дальность стрельбы, однако позволяло вести огонь без использования опорной плиты и других «традиционных» агрегатов миномета, удерживая оружие руками.


Ствол, заимствованный у миномета

Как следует из имеющихся данных, стрельба из ручного миномета РМН-50 должна была выглядеть следующим образом. Заняв позицию, стрелок-минометчик (или минометчики) должен был штатным образом зарядить винтовку холостым патроном и затем поместить в ствол 50-мм мину. После этого нужно было упереть оружие прикладом в землю и приступать к наведению. При помощи имеющегося прицела предлагалось навести оружие в нужном направлении и удерживать его с требуемым углом возвышения. Далее при помощи штатного ударно-спускового механизма производился выстрел, и пороховые газы холостого патрона выталкивали мину из ствола.

Точные характеристики РМН-50 неизвестны, однако можно сделать некоторые предположения. Так, при поднятой рамке штатного прицела имелась возможность стрельбы с углами возвышения не более 12-15°. С учетом сравнительно малого метательного заряда дальность полета мины вряд ли могла превышать 150-200 м. Максимальная дальность при оптимальном угле, в свою очередь, не могла превышать 300-400 м.

На имеющихся образцах РМН-50 видны крепления для сошек, при сборке не удалявшиеся с минометного ствола. Таким образом, в теории ручной миномет мог сохранять возможность использования сошек и стрельбы с упора. Применялся ли такой способ использования оружия – неизвестно, однако исключать такую возможность нельзя.


Под стволом видны крепления для сошки, "унаследованные" от базового миномета

Как уже упоминалось, ручные минометы Наймана изготавливались из серийных винтовок Мосина различных модификаций, имеющих разнообразные повреждения ствола. Продолжение эксплуатации этого оружия по прямому назначению не представлялось возможным, из-за чего его переделывали в минометы путем удаления поврежденных частей. Происхождение минометных стволов неясно, но, по-видимому, использовались новые агрегаты сравнительно простой конструкции.

В имеющихся источниках упоминается, что системы РМН-50 состояли на вооружении специальных групп НКВД, выполнявших различные задачи в тылу противника. С этим фактом также связаны упоминания применения не только осколочных, но и других мин со специальным снаряжением. По понятным причинам, подробности применения такого оружия остаются неизвестными.

Ручные минометы на базе имеющегося оружия производились серийно и поставлялись заказчику в лице Наркомата внутренних дел. Кроме того, не исключаются поставки подразделениям Красной Армии. Известно, что до наших дней дожили несколько образцов РМН-50, которые теперь являются музейными экспонатами. Примечательно, что, несмотря на наличие нескольких сохранившихся минометов, информация об этой разработке крайне скудна.

Ручной миномет Наймана РМН-50 является одним из самых интересных образцов отечественного вооружения времен Великой Отечественной войны. Тем не менее, история не сохранила большинство сведений об этой разработке, либо они еще не обнаружены. И все же, несмотря на малую известность, это оружие в той или иной мере приближало победу над врагом, и поэтому достойно упоминания.

Отсюда: https://topwar.ru/89425-ruchnoy-minomet-naymana-rmn-50.html



Но вернемся к ракетницам.

Как-то в теме совсем не уделили внимания английским ракетницам. И совершенно зря. Вещицьі достойньіе во всех отношениях!
Взять хотя бьі те же No. 1 Mk. III Signal Pistol и №1 Mk-V.

В более широком обиходе ракетница называлась пистолетом Вэри (Very Pistol) , по имени американского флотского офицера Эдварда Вильсона Вэри , разрабатывавшего и популяризировавшего однозарядные казнозарядные ракетницы.

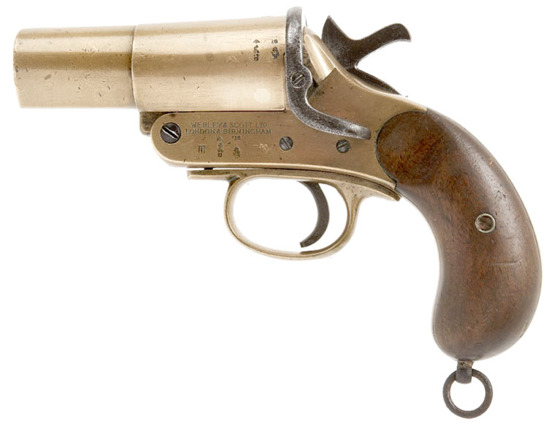

Сигнальный пистолет Webley & Scott №1 Mk-III образец 1911 г.

Пистолет выпускался с 1911 г. с латунным стволом и рамой. Ствол для заряжания переламывался пополам.
После модернизации в 1916 гг. пистолет получил раструб на стволе и дополнительную звездочку в обозначении модели ( No. 1 Mk. III* Signal Pistol). Раструб придавал пистолету антуражный "пиратский" вид и, по задумке инженеров, должен был защитить руку стрелка от попадания в зону дульного среза во время переламывания пистолета.

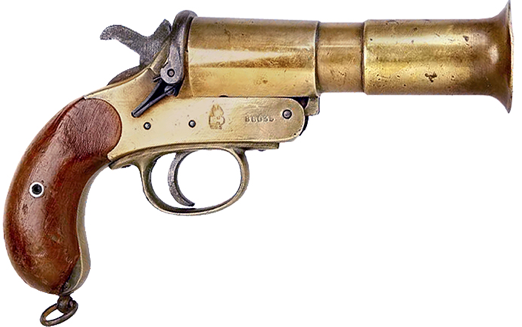

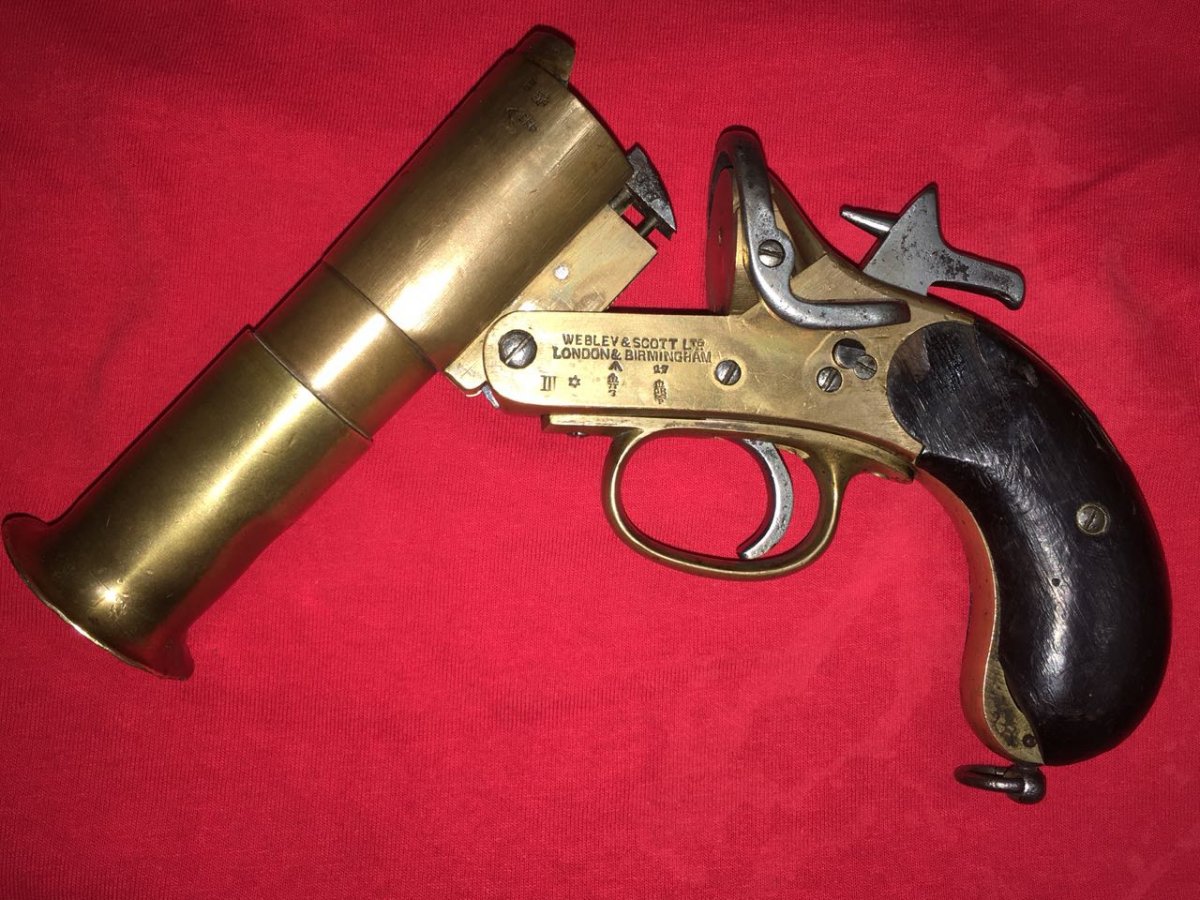

Сигнальный пистолет Webley & Scott №1 Mk-III образец 1916 г.

С 1918 г. пистолет стали выпускать со стальным стволом и рамой под обозначением №1 Mk-V, тоже в двух исполнениях, с раструбом и без оного. Кроме того в этой модели деревянные накладки были заменены на более технологичные накладки из бакелита.


Сигнальный пистолет Webley & Scott №1 Mk-V с раструбом на стволе

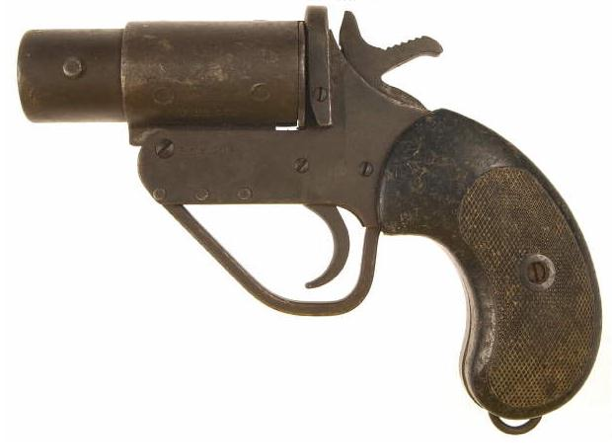

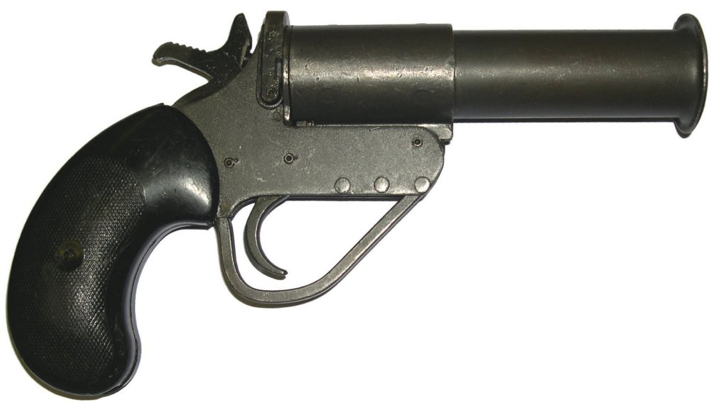

Сигнальный пистолет Webley & Scott №1 Mk-V классический вариант

Пистолет выпускался минимум пятью заводами Британской империи. Поэтому перед названием модели обязательно укзывали также завод производитель. Кроме фирмы "Webley & Scott", пистолеты выпускали также "Cogswell Harrison", и "Сolonial Sugar Refinery of Sydney".
Всего было выпущено не менее 5 тысяч экземпляров. Значительная часть ракетниц сохранилась до Второй мировой войны.
Пистолет имеет полноценный экстрактор стрелянных гильз и весьма необычный узел запирания, выполненный в виде подпружиненной скобы, блокирующей открывание ствола. В моделях №1 Mk-III плоская пружина скобы запирания была размещена снаружи рамки, что не добавляло надежности этому узлу. В более поздних моделях №1 Mk-V пружину перенесли во внутрь рамки. В связи с упрощением конструкции и ликвидацией подпальцевой части скобы, отпирание ствола в этой модели стало менее эргономичным, по сравнению с №1 Mk-III.

ТТХ ракетницы: калибр – 25,4 мм; длина – 204 мм; длина ствола – 102 мм.

В настоящее время на аукционах они продаются по ценам 500-1000 у.е.

Представлен Webley & Scott No. 1 Mk. III* Signal Pistol и в продажах на Рэйберте:
https://reibert.info/threads/raketnicy-chobert-i-webley-scott.1128539/

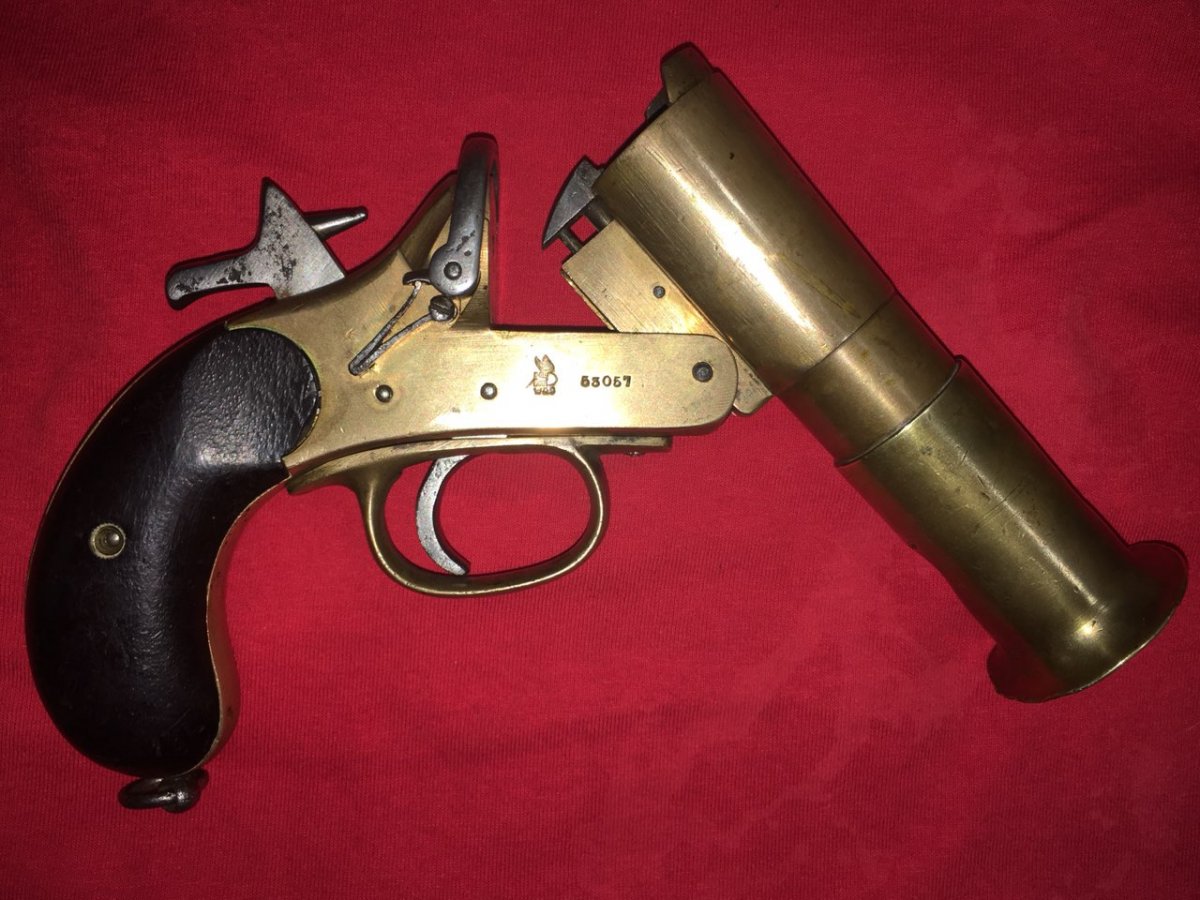

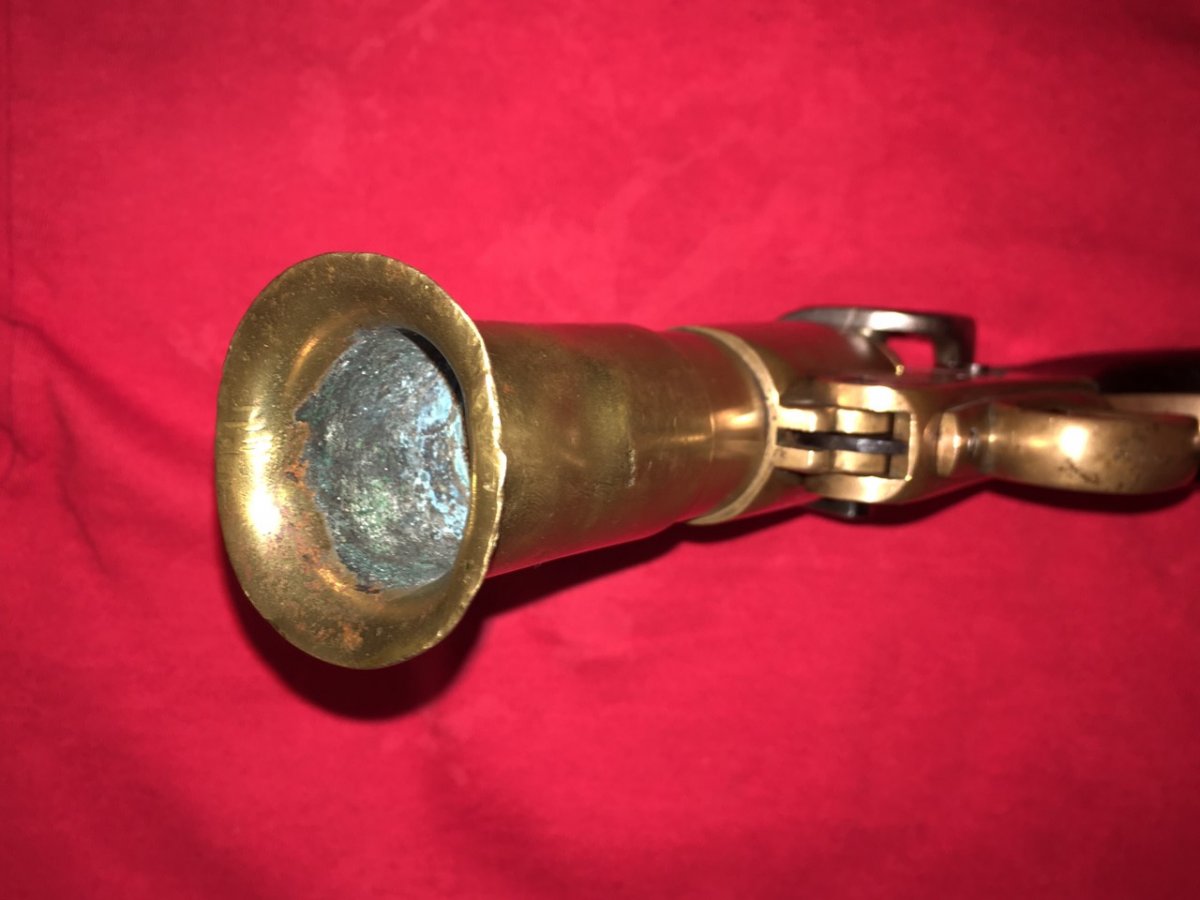

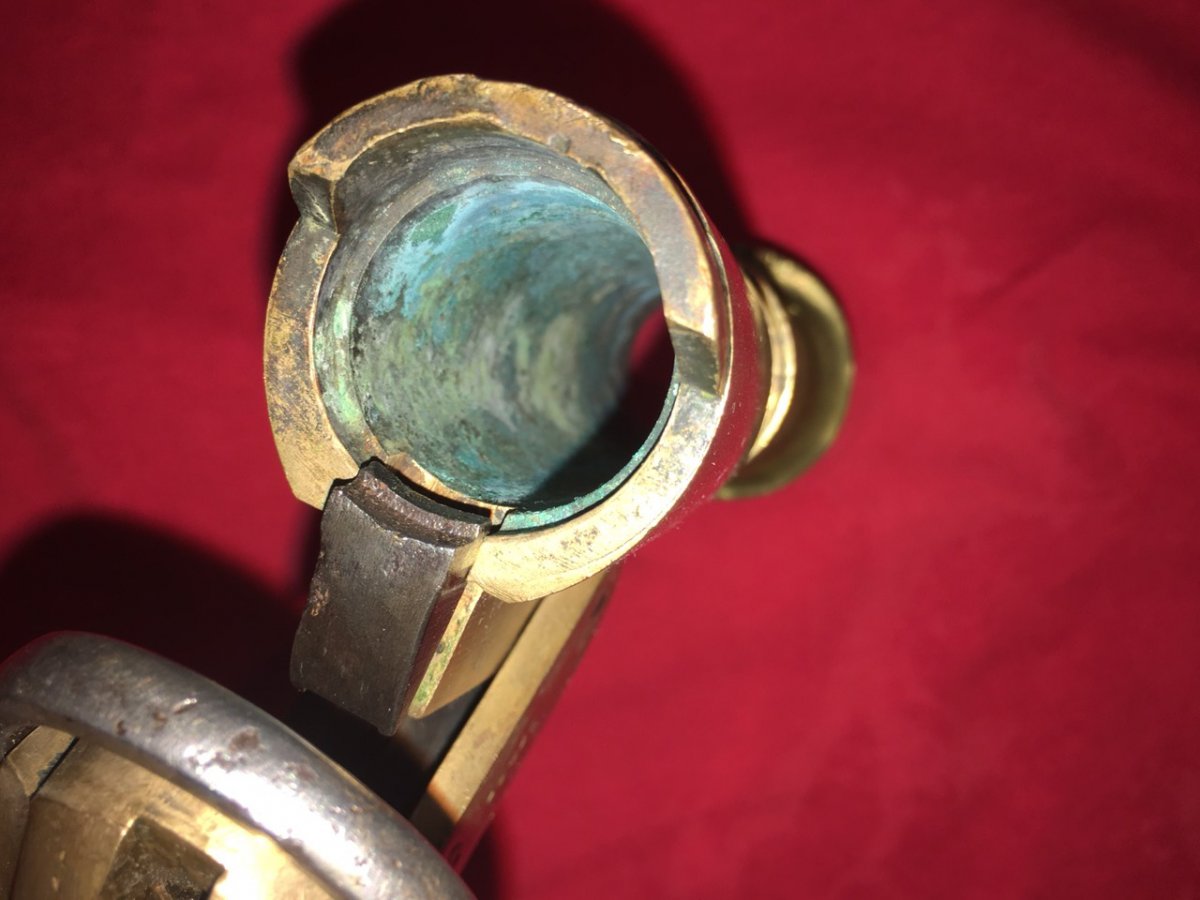

Продублирую в тему детальные фото этого образца:









Видео обзор пистолета:



Еще одной английской ракетницей, конструктивно очень похожей на №1 Mk-III, была ракетница конструкции Молинза.
Главное отличие ее от №1 Mk-III заключалось в применении, вместо дюймового, ствола калибра 4 - 26.5мм и применении защищенной специальным кожухом спиральной пружины, вместо пластинчатой, в механизме открывания запорной скобы. Рамка и ствол пистолета были из оцинкованной стали. Данная модель производилась в 1910-1930г.г.









В 1940г ее сменила более поздняя модель:



В дополнение к посту #115 на стр.5, размещу фото исключительно редкого образца СП, прародителя пистолетов ОП-26 и ОСП-30 - пистолета Рдултовского.




Пистолет сигнальный обр. 1910 г. (СП Рдултовского), производство ТОЗа
Отсюда: https://zen.yandex.ru/media/xtorik/istoriia-signalnyh-pistoletov-chast-1-5acc8198830905913c2dffe1

Внешне пистолет Рдултовского больше похож на ОСП-30, чем на ОП-26, внутренне, скорее всего - на последний.
Бросаются в глаза отличающиеся от ОСП-30 накладки рукоятки (текстолит?) и антабка. Других видимых отличий не заметно.



В продолжение темы об английских ракетницах хочется упомянуть интересную модель Webley&Scott Мк-1




Пистолет специальный сигнальный фирмы Webley&Scott Мк-1, (Великобритания), 1916 г., калибр 38,8 мм; для стрельбы использовались сигнальные и осветительные ракеты и, впервые в мировой оружейной практике, осколочно-фугасные гранаты.

В 1916 г. специалисты фирмы Webley & Scott на базе револьвера Webley & Scott Мк-4 и с широким использованием деталей от него создали сигнальный пистолет Webley & Scott Мк-1. Это оружие снабжено отъёмным прикладом, использование которого позволяет получить при стрельбе удовлетворительную кучность сигнальными и осветительными патронами и, что особенно важно, осколочно-фугасными гранатами.


Английский револьвер фирмы Webley&Scott Мк-4 — базовая модель сигнального пистолета Webley&Scott

Необходимо также отметить, что разработка аналогичных образцов под штатные сигнальные и осветительные, а также под осколочно-фугасные боеприпасы проводились в других странах.

Использование сигнального пистолета Webley&Scott Мк-1 в качестве комбинированного оружия (применение для стрельбы, кроме сигнальных и осветительных боеприпасов, также и осколочно-фугасных гранат) не подтвердило ожидаемую эффективность и осколочно-фугасное действие по цели. Эта модификация была снята с вооружения, а её производство прекращено.

Отсюда: https://zen.yandex.ru/media/xtorik/signalnye-pistolety-chast-2-5acf1682fd96b1cc2260fa07

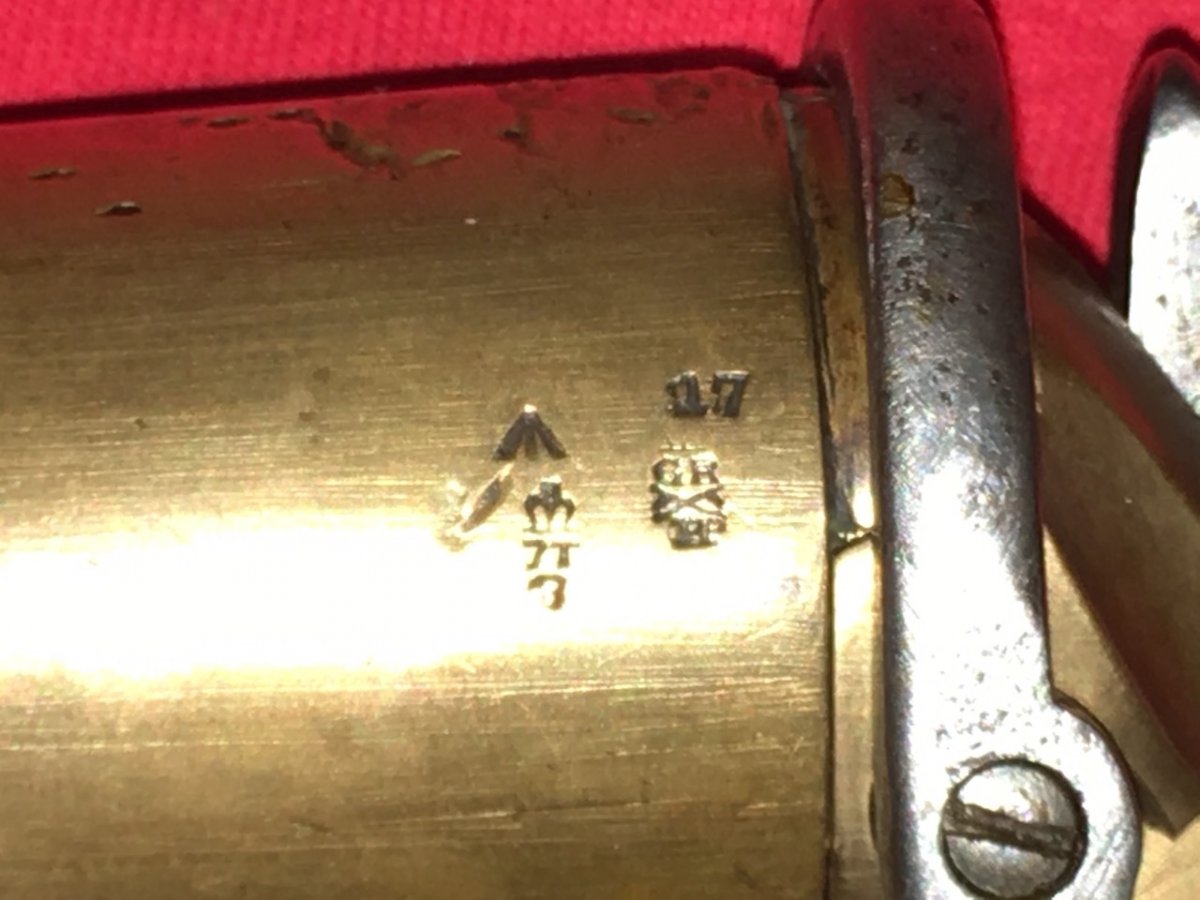

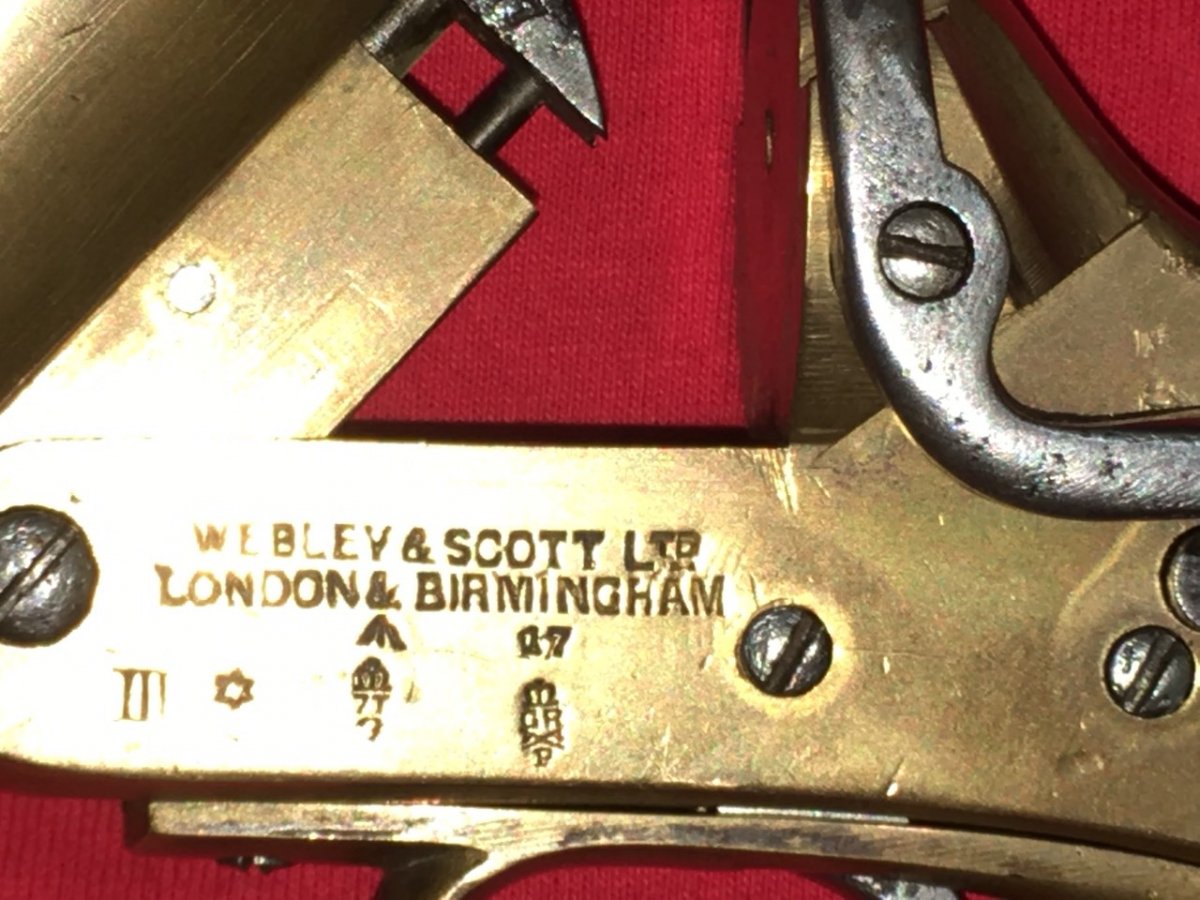

Вот еще несколько фоточек Webley & Scott Мк-1, выпущенного в Бирмингеме в 1917г.





Учитывая отсутствие экономии полезных ископаемых в то время, масса "малыша" была приличная - около 5кг (!!!)
Существовали варианты и с более длинным стволом, для осуществления специальных задач. О их массе лучше умолчать.



В дополнение к информации об американских ракетницах AN-M8 (пост 164) и Remington Mk-III (пост 195) размещу фотку еще одного "америкнчика" Harrington & Richardson Mark VI

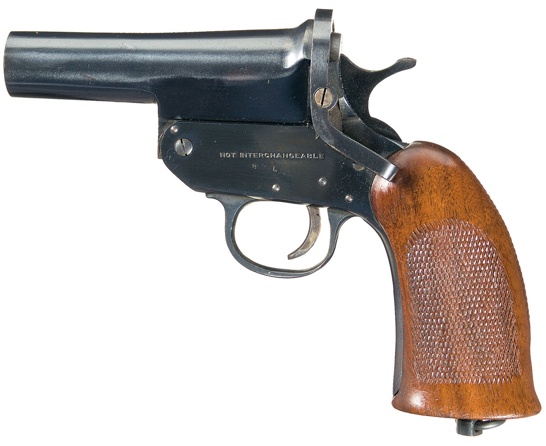

Ракетница «Harrington & Richardson Mk-V» выпускалась в период второй мировой войны.

Ракетница «Harrington & Richardson Mk-V Flare Gun» выпускалась с 1935 г. из штампованных деталей. Первоначально она предназначалась для гражданских судов, а с началом войны стала использоваться в армии.
Всего было выпущено не менее 5 тысяч единиц.
ТТХ ракетницы: калибр 1дюйм; длина ствола — 108 мм.

Как видно, ракетница повторяет многие конструкторские решения пистолета Вэри, в частности, No. 1 Mk. III Signal PistoL. Та же запорная скоба, правда с внутренней пружиной, и типичная револьверная Веблей-скоттовская рукоятка.

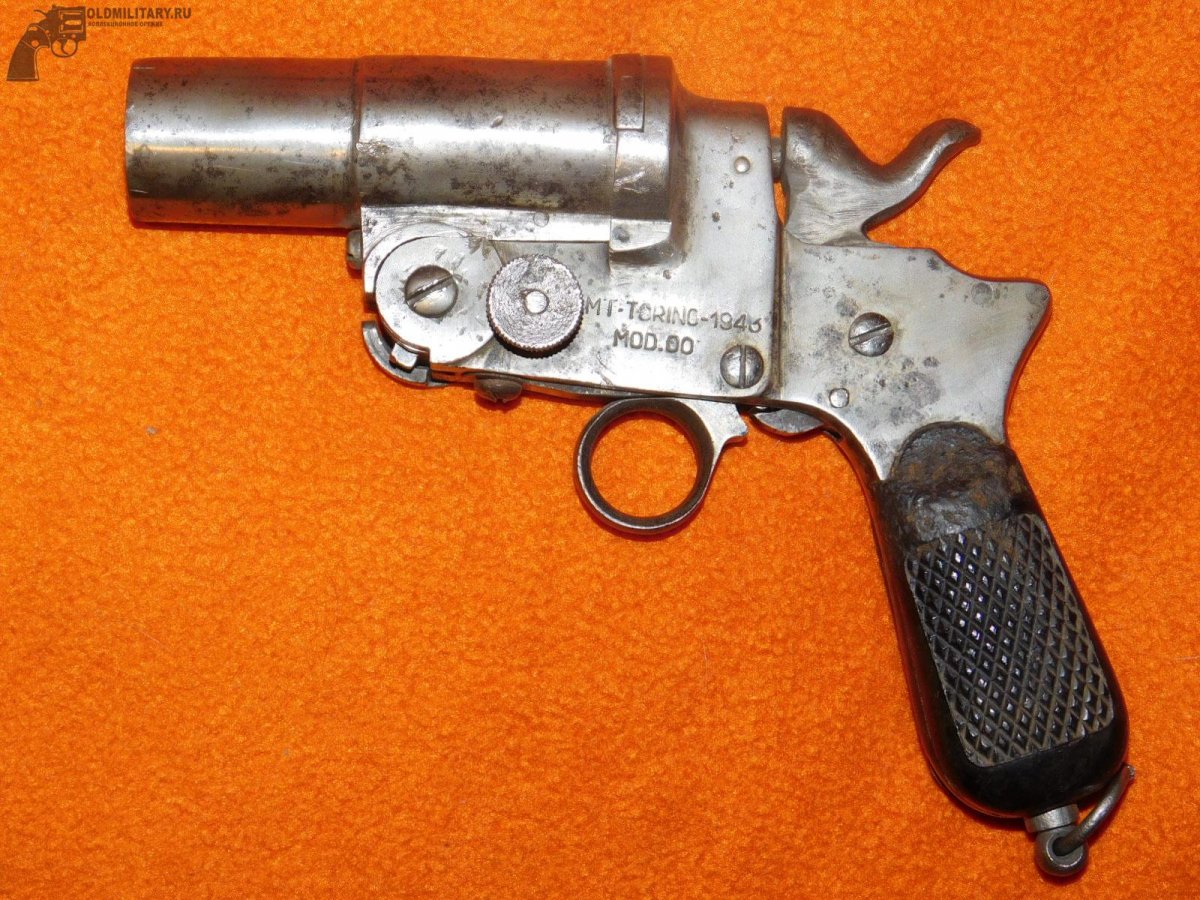

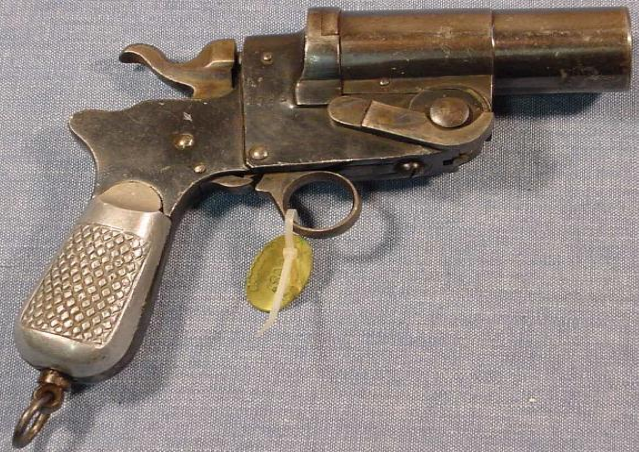

В дополнение к п.п. 109, 171 еще немного информации по итальянскому сигнальному пистолету Brescia Model 00.

Пистолет выпускался не только фирмой SAMT-Torino, но также и «Castelli Co» в 1940-1943 гг. Ракетница имела калибр 26мм, изготавливалась из металла, а боковины рукоятки из алюминия или дерева. Всего было выпущено не менее тысячи пистолетов.

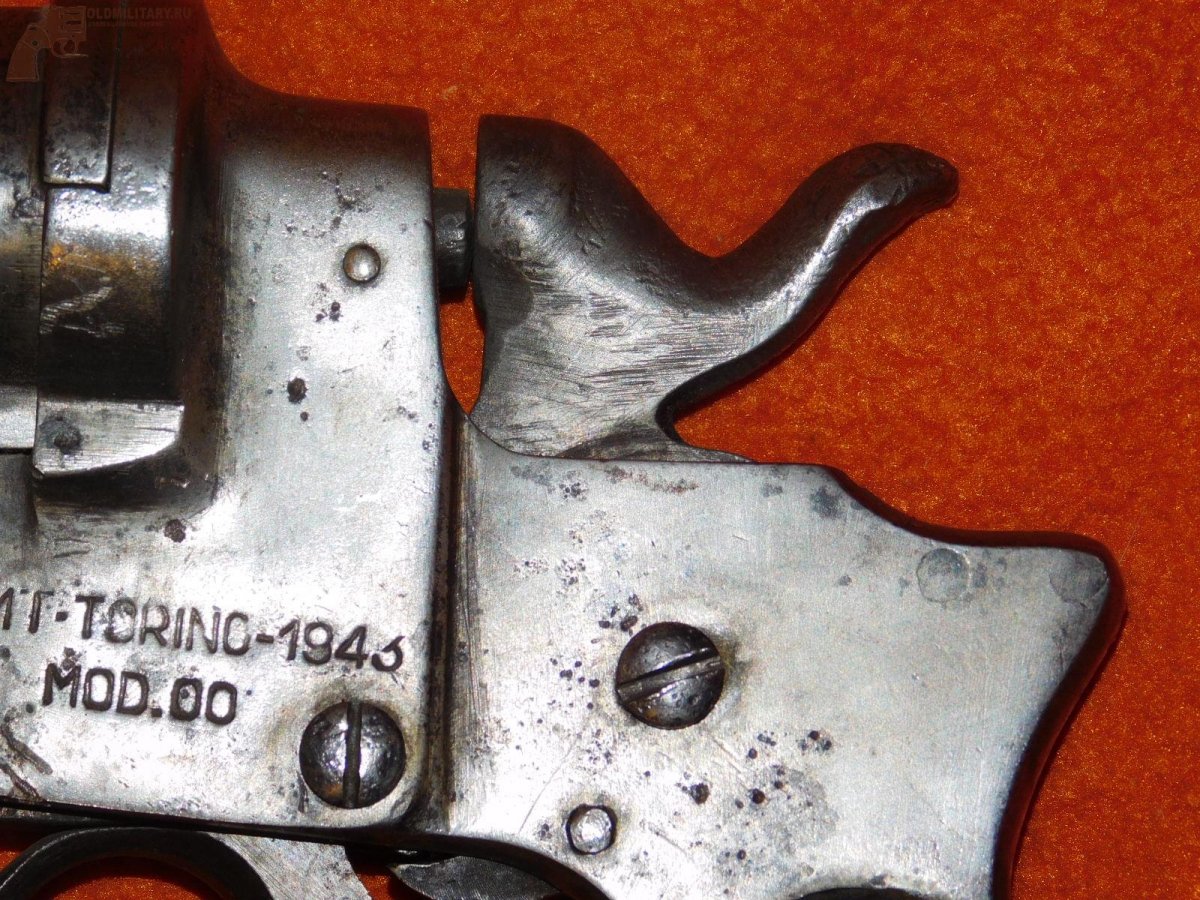

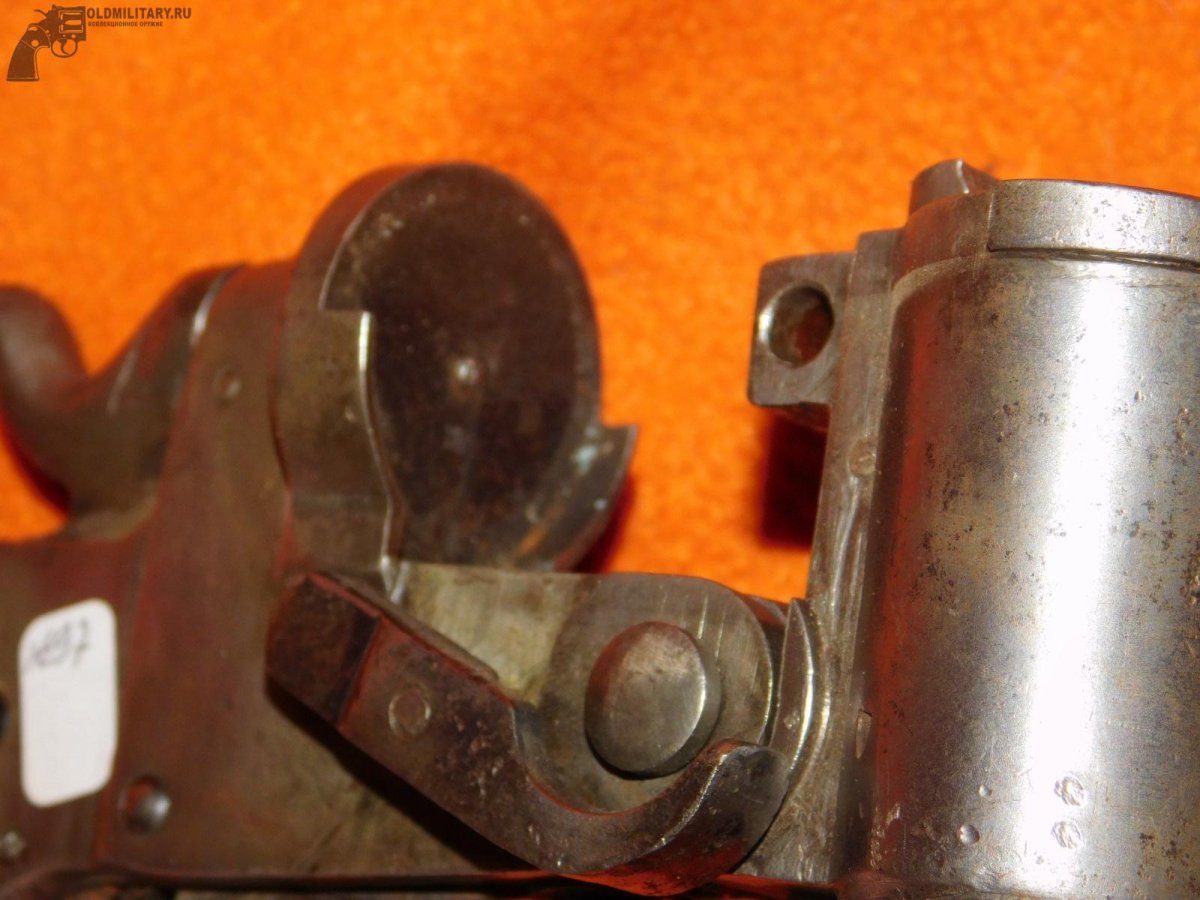

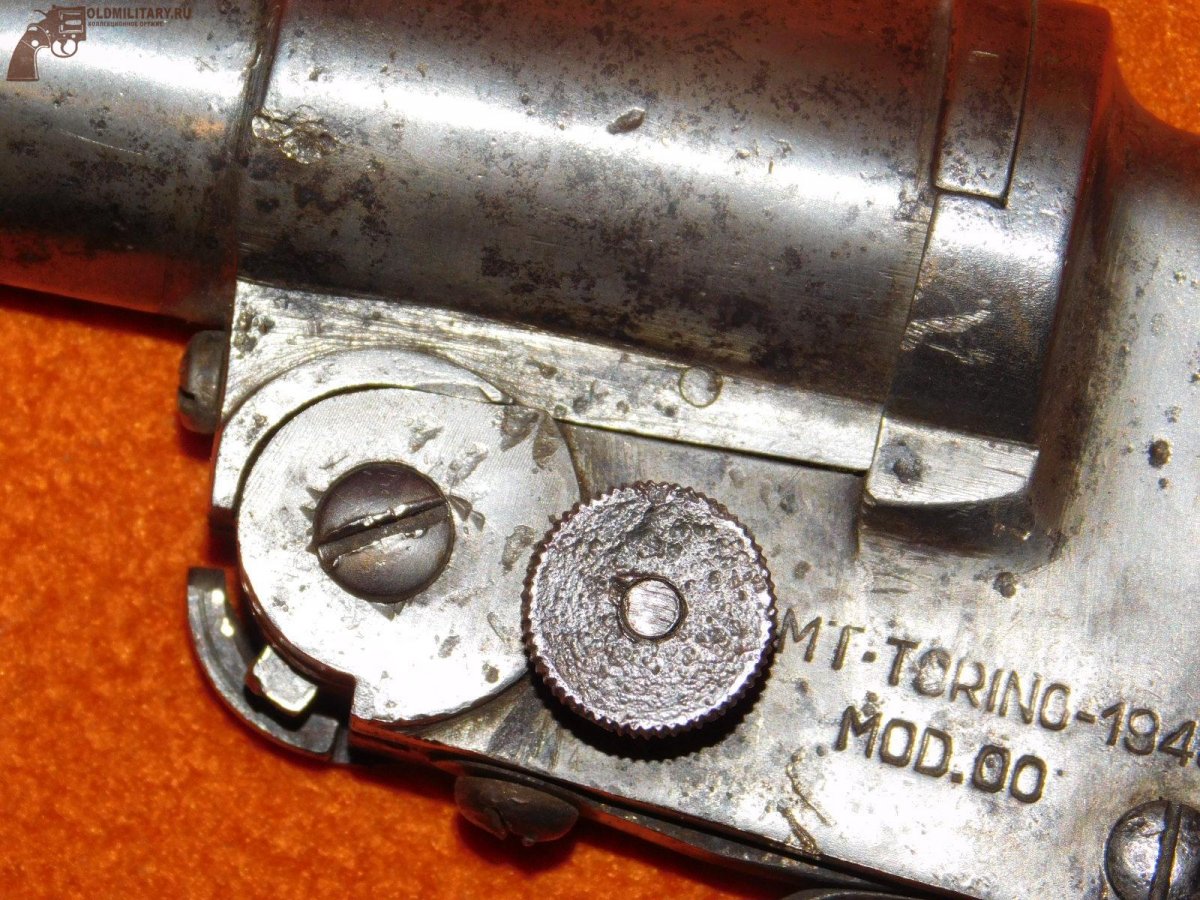

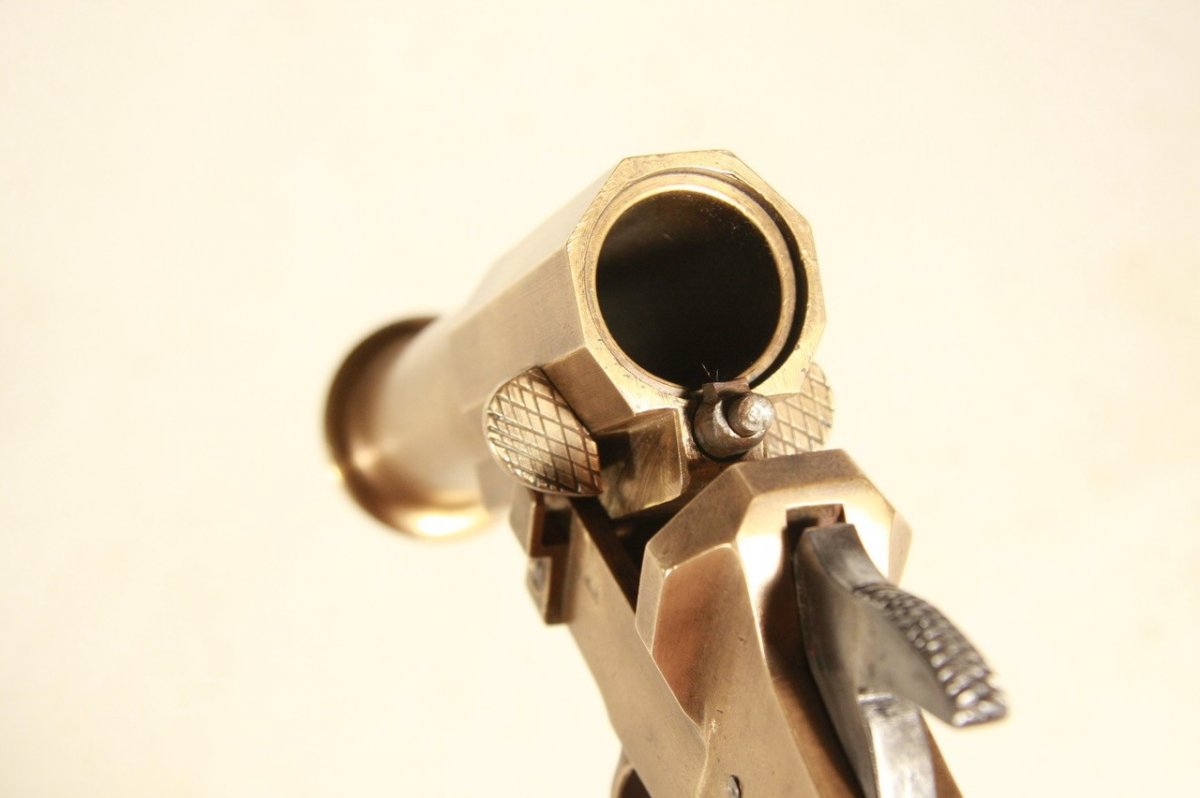

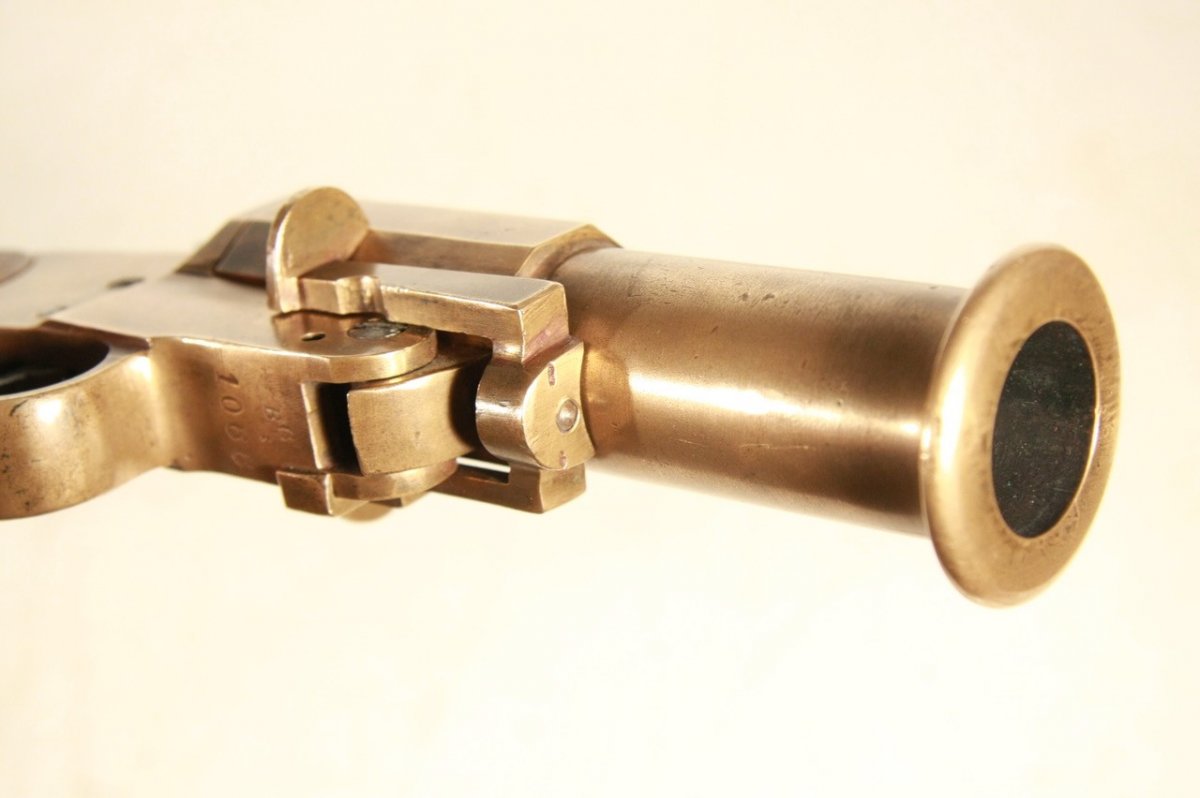

И несколько детальных фото устройства этого красивого пистолета:



Коль речь зашла об итальянских пистолетах, следует отметить, что предшественником Brescia Model 00 была более ранняя модель Savoya обр.1917г., калибра 26,5мм, имевшая много схожего с французскими пистолетами Шобер, немецкой Кнопкой и им подобными:


Вот она Savoya, компактна и элегантна, как все итальянское. Выпускалась до 1943г:



В продолжение разговора об итальянских ракетницах, хочется отметить также и послевоенные образцы, отличающиеся необыкновенным изяществом. Хотя в них уже и чувствуется дух технологичности, прагматизма и упрощенчества.
Вот, типичнmій образец послевоенного творчества итальянских оружейников. Модель неизвестна:





Вот еще в никеле:



Хотелось бы закончить тему об итальянских ракетницах еще одной по-итальянски изящной современной моделью
COMET SIGNAL PISTOLE AP73

Пистолет выполнен из стали, имеет размещеннй в необычном месте рычаг открывания затора, как, впрочем и у предыдущей модели. Возможно, рычаг объединен с предохранительным взводом.

Итальянцы - мастера необычного дизайна, хотя, если хорошо присмотреться, в экстерьере COMET без труда можно обнаружить нотки Вальтера LP-34. Возможно, это просто ностальгические нотки по классике жанра.

Не смотря на всю свою кажущуюся основательность, COMET не лишен уязвимых мест. Таковыми, в частности, являются пластиковые накладки рукоятки, не достаточно прочные, легко поддающиеся растрескиванию в области крепежных винтов , а также не слишком стойкое внешнее покрытие пистолета.

ТТХ: Калибр - 26,5мм, Длина ствола 150мм







Цена такого пистолета на аукционах колеблется в пределах 150-185 у.е.

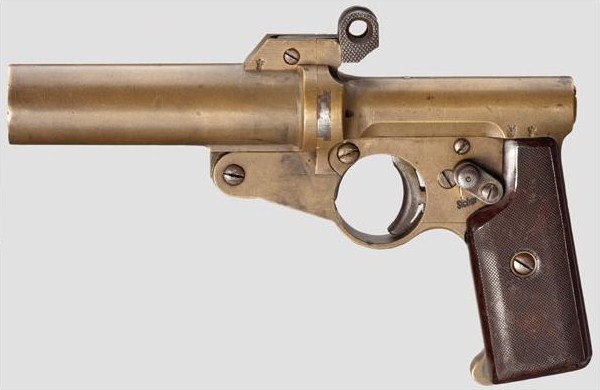

Еще один не часто встречающийся двуствольный сигнальный пистолет немецких оружейников -
German M1889, Double Barrel, Navy Flare Gun

Исключительно красивая и функциональная модель!





Как видно из названия, пистолет образца 1889г. был изготовлен по заказу Императорских военно-морских сил Германской империи (Kaiserliche Marine).



Пистолет имел калибр 26мм. Масса пистолета неизвестна, но судя по всему, она была внушительной.
Массивные стволы и раму ракетницы изготавливали из латуни. Стволы имели характерные цельнолитые раструбы на конце, которые позже, в облегченном виде, стали применять англичане на модели Webley & Scott №1 Mk-III образца 1916г.
Накладки рукоятки пистолета были лакированными деревянными, без насечки.



Ракетница имела довольно необычную конструкцию, чем-то напоминавшую конструкцию переломных охотничьих ружей. Запорный механизм был выполнен в виде продольно скользящего под стволами шкворня, входящего в раму, который был объединен с зубьями экстракторов. Механизм открывался с помощью расположенных с обоих сторон рамы рычагов-ушей необычной формы. Пистолет имел 2 курка и один спусковой крючок. Каким образом осуществлялось переключение очередности выстрела - не известно. И осуществлялось ли оно вообще?

Данную модель производили в период между 1913-1917 гг. на нескольких заводах Империи.
Всего, всеми производителями, было выпущено, в общей сложности, около 2500 экземпляров, из которых только 800 были произведены A.W.W
В годы 2МВ фирма A.W.W изготавливала более простые модели сигнальных пистолетов для Кригсмарин, в частности, такую:
https://reibert.info/attachments/bezymjannyj-jpg.3393846/

В настоящее время на аукционах Европы и Америки ракетница German M1889, Double Barrel, Navy Flare Gun продается по цене 1500-2500у.е.



Чтобы немного отойти от серьезных тем 4-го калибра, запощука я пост для любителей больших стволов!
Вроде как к теме ракетниц и не относится, но задачи такие девайсы могут выполнять те же, да и еще в придачу...

Гранатомет М79: краткое описание и технические характеристики

В 1951 году американские оружейные конструкторы начали трудиться над созданием 40-миллиметрового однозарядного гранатомета. Проектировочные работы длились на протяжении десяти лет. Новое оружие армия Соединенных Штатов получила в 1961 году. Сегодня оно известно как гранатомет М79. Информация о его устройстве и технических характеристиках представлена в данной статье.



Происхождение
Гранатомет М79 был спроектирован в 1961 году оружейниками Пикатиннского и Спрингфилдского арсеналов. Данная модель еще известна под неофициальными названиями Blooper и Thumper. В технической документации гранатомет значится как М79. С 1961 года, а именно с появлением данного оружия, у американских пехотинцев появилась возможность уничтожать с 400 м живую силу противника, а также выводить из строя транспорт и легкобронированную военную технику.



Об истории оружия
В 1951 году армия Соединенных Штатов нуждалась в новом пехотном оружии. Вскоре работникам арсеналов военным командованием была поставлена задача: разработать более эффективные приспособления для метания осколочных снарядов. По определению новый образец является «ручным минометом», поскольку в основном он используется для навесной стрельбы. По мнению специалистов, М79 гораздо лучше стандартных ручных минометов, так как американские пехотинцы могут теперь обстреливать противника и с возвышений. Кроме стрельбы сверху вниз, доступна и прямая наводка. Последняя применима для целей, расположенных вблизи. Утверждать, что гранатомет М79 является уникальным в своем роде оружием, нельзя.
В 1943 году американский конструктор Стюарт Лонг создал подобный гранатомет, который из-за непроработанных до конца боеприпасов на вооружение армии США так и не поступил. Дело в том, что данная модель стреляла 58-миллиметровыми гранатами, которые были аналогичны осколочным Mk II. Боеприпасы модифицировали для использования с нарезными стволами посредством вышибных зарядов. В Пикатиннском арсенале пошли дальше и занялись проектированием новых осколочных боеприпасов калибра 40 мм. Как утверждают специалисты, оба гранатомета представлены с практически идентичными казенными зарядками, разламывающимися напополам для этой цели нарезными стволами, деревянными прикладами, прицельными приспособлениями и «арктическими» спусковыми крючками. Последние так назывались по той причине, что пехотинец мог без труда производить стрельбу даже в зимних меховых перчатках.

О снарядах
В 1952 году создали первый образец осколочного боеприпаса. Его боевая часть представляла собой 40-миллиметровую сферу, в полых стенках которой содержалось взрывчатое вещество, а также готовые поражающие элементы - стальные шарики. Однако, как посчитали эксперты, серийное производство подобных снарядов государству могло обойтись слишком дорого. В итоге в изготовлении боевых частей решили использовать спаянную стальную проволоку с квадратным сечением. Она навивалась на специальную оправку, а чтобы быстрее разрывалась и образовывала поражающие осколки, ее оснастили поперечными насечками. В результате разрыва подобного боеприпаса поражалось все живое в радиусе пяти метров.



О производстве гранатометов
После успешных испытаний на Абердинском полигоне в 1961 году было налажено серийное изготовление данных гранатометов. Американской оборонной промышленностью было выпущено 350 тыс. единиц. Сборка осуществлялась на оружейном арсенале в Спрингфилде. Туда же с Пикатиннского арсенала и с заводов Ordance Division Crosley и Corp, расположенных в городе Коннерсвилле в штате Индиана, поставлялось все необходимое. Были налажены поставки алюминиевых гильз, осколочных рубашек и взрывателей.



Об устройстве
Гранатомет М79 является однозарядным оружием, содержащим нарезной ствол. Это модель с открытыми прицельными приспособлениями, которые представлены мушкой и целиком. Последний при необходимости можно складывать. Целик маркирован на определенную дистанцию, которая варьируется в пределах 75-375 м. Длина шага составляет 25 м. Гранатомет сделан с деревянными прикладом и цевьем. Стремясь максимально уменьшить отдачу во время стрельбы, американские конструкторы приклад гранатомета оснастили резиновым затыльником-амортизатором. Ложа оборудована антабками, к которым крепится ружейный ремень. Чтобы перезарядить оружие, его ствол достаточно откинуть вниз и извлечь уже использованную гильзу. Далее вместо отстрелянной вставляется новая граната. После этого запирается ствол.



О технических характеристиках гранатомета М79
Технически описываемая модель имеет некоторые интересные нюансы.
 Вес заряженного оружия составляет 2,93 кг, с пустым боекомплектом – 2,7 кг.
 Общая длина 731 мм, длина ствола – 357 мм.
 Стреляет гранатами 40х46 мм.
 В течении одной минуты можно произвести до 6 выстрелов.
 Показатель максимальной дальности поражения не превышает 400 м. Гранатомет эффективен на дистанции до 350 м, именно с этого расстояния обеспечена прицельная стрельба.
 М79 создан с однозарядным боепитанием и оснащен поднимающимся прицелом.

О страйкбольной модели
Большой популярностью среди любителей оружия пользуется страйкбол. Гранатомет М79 для тактических военных игр выпускается различными фирмами-производителями.
Одним из них стал EvoSS. Оружейная модель длиной 72,5 см весит 2050 г. Стрельба ведется страйкбольными 40-миллиметровыми гранатами. Для изготовления корпуса гранатомета используют алюминиевые сплавы. Для прочности также предусмотрены стальные элементы. Приклад из дорогих пород дерева, с лакировочным покрытием. В производстве затыльников к прикладам производитель применяет экологически чистую резину. Приобрести модель можно на страйкбольной барахолке. Гранатомет М79 стоит в пределах 15-16 тыс. рублей.

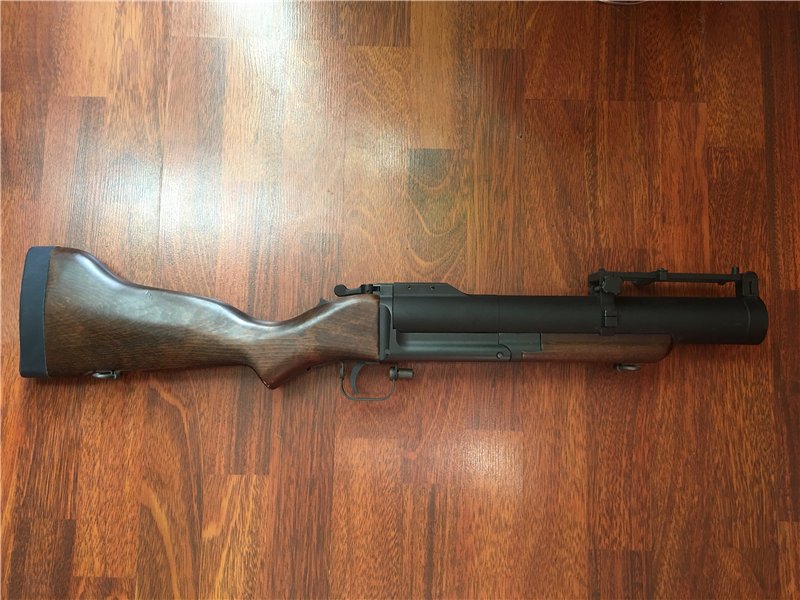

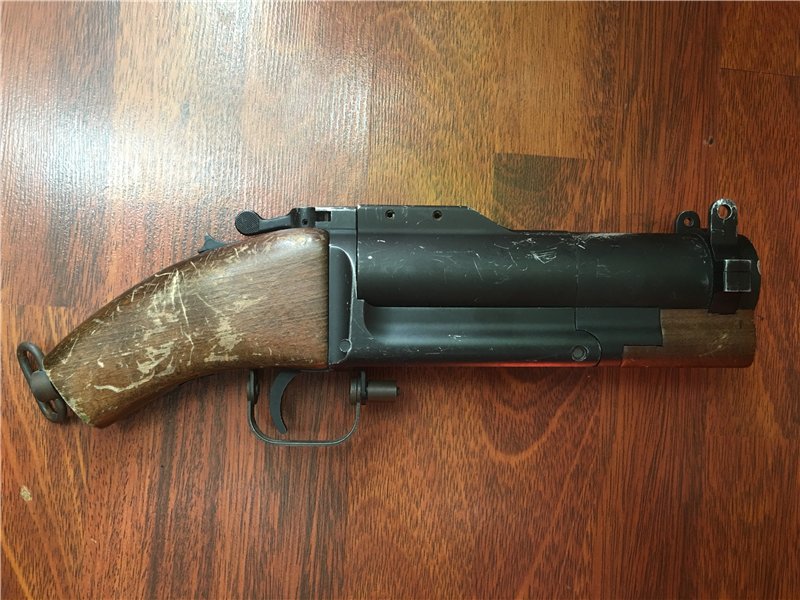

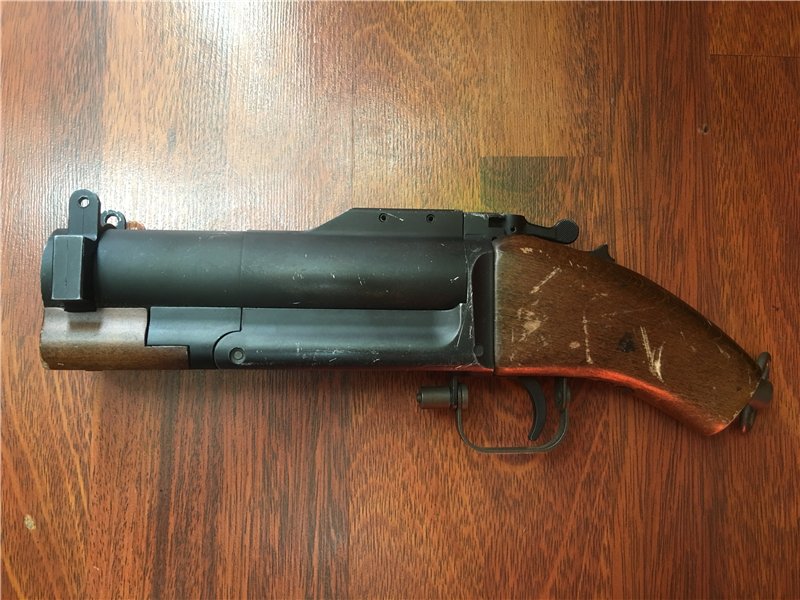

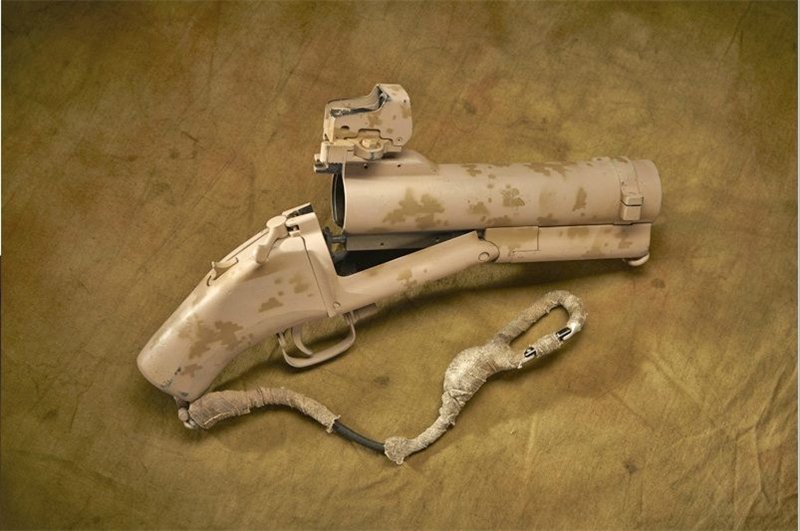

Ну и еще несколько фоток обрезов М79, включая стракбольные модификации:

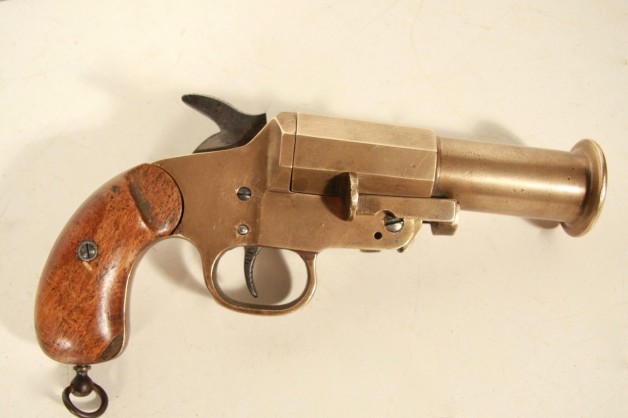

Еще один редкий немецкий сигнальный пистолет времен Первой мировой войны.





Ствол и рама истолета изготовлены из латуни. Калибр 26.5mm. Ствол имеет характерное утолщение (дудку) в устьевой части.

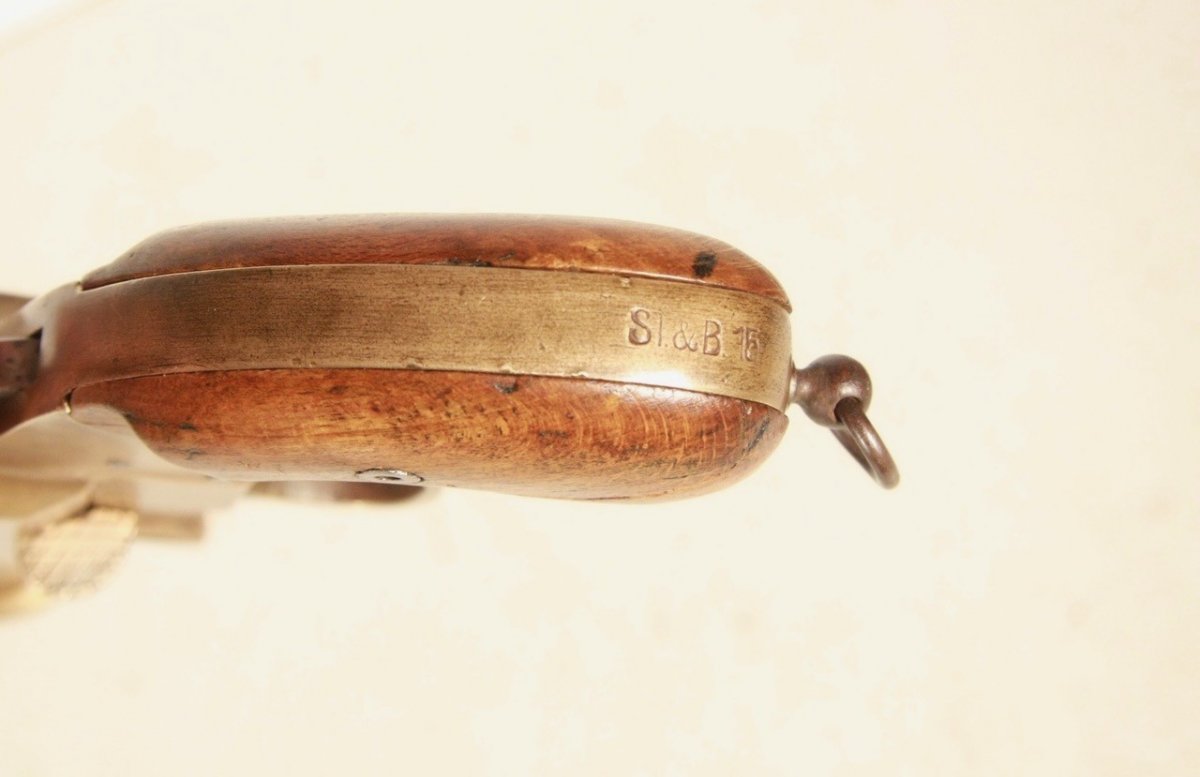

Произведен Stantien & Becker (St & B) в 1915 году.



Накладки рукоятки выполнены из дерева без насечки. Рукоятка оборудована вращающейся антабкой для страховочного ремешка.
Пистолет имеет экстрактор стрелянных гильз. Запорный механизм достаточно прост. Он выполнен в виде размещенного под стволом, продольно перемещающегося соосно с последним, подвижного стержня, входящего в отверстие в задней части рамы, блокирующего открывание ствола. Деблокируют ствол с помощью двух оригинальных лепестков-бабочек, находящихся слева и справа в казенной части ствола.
Прекрасный образец редко встречающегося немецкого сигнального пистолета WW1!

На ракетнице отсутствует маркировка военно-морского флота Германии. Однако известно, что именно латунные факельные пистолеты чаще всего изготавливались по заказу военно-морского флота.
Правда, это не исключает возможности их использования армией.

Цена такого экземпляра на аукционах сегодня составляет 1500-2000 у.е.



Ну, и для контраста немного современного американского хай-тека в 4калибре. Тоже в морской теме.

Chimera MKIII 26,5 мм Flare Gun от Patel Ballistics





Прочность. Надежность. Рабочая лошадка!
Все функции, которые вы должны ожидать и требовать от пускового устройства сигнала бедствия, которое сделано в США, обеспечивает однозарядный пистолет Chimera 26.5!
Запатентованный дизайн, современный инновационный подход!

Ракетница Химера полностью изготовлена из нержавеющей стали, долговечна и устойчива к коррозии, что делает ее идеальной для использования в морских условиях.
Запорный механизм выполнен в виде поперечно передвигающегося в корпусе рамы штифта, входящего в зацепление с зубом на хвостовике ствола. Полное отсутствие эргономики в дизайне двух шайб-ручек, служащих для управления запорным штифтом! Накладки литые пластиковые.
Просто, технологично, но, увы, бездушно! НЕ трогает.
Даже не смотря на вызывающую, привлекающую внимание, ярко оранжевую окраску ствола (цвет спасения)!

Комплектуется ракетница стильным кейсом из ударопрочного пластика.



Розничная цена $ 239,00
Продажа на аукционах от 199 у.е.



Возникла одна загадка, связанная с ракетницами Leuchtpistole 1 "Druckknopf" (Кнопка), периода 1МВ, описанными выше на этой странице в посте 226. Загадка, аналогичная той, о которой я писал в посте о стандарте изгиба рукоятки ракетницы ОСП-30 (пост 197)

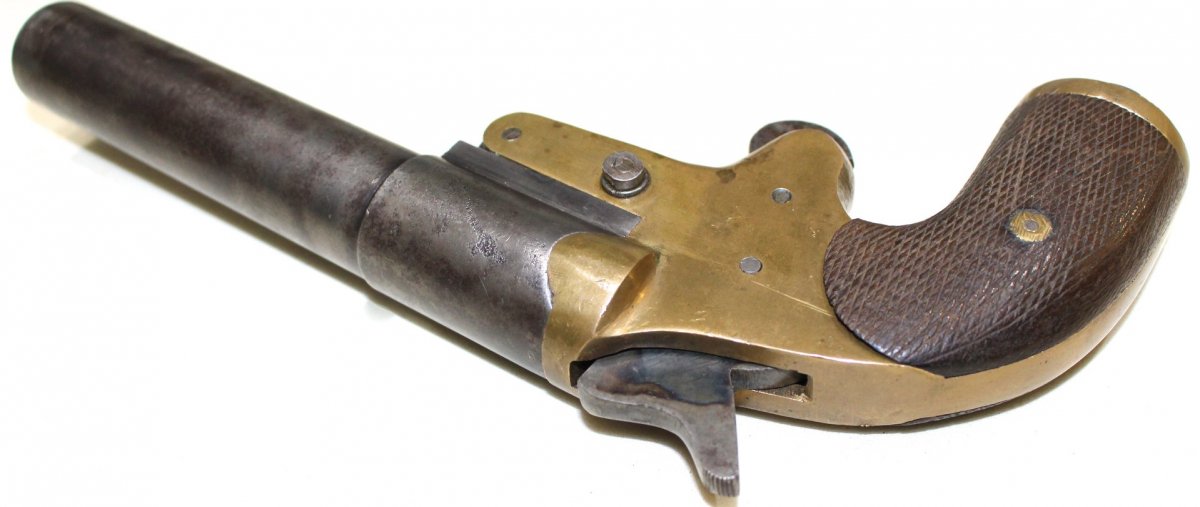

При изучении фотографий Кнопки выявилось, что данная модель имела не только рукоятки с НЕ эргономичным углом изгиба, фото которых представлены в п.226. Некоторые образцы этого пистолета имели вполне эргономичные рукоятки:





Для наглядности сравниваем их с рукоятками обычной Кнопки:



Отличие разительное! Не правда ли?
Правда на эргономичной модели отсутствует также и сама кнопка деблокировки запорного механизма. Вместо нее виден выступающий скругленный на конце штифт. Возможно, сама кнопка просто утеряна?
А возможно, на разных заводах самостоятельно варьировали конструктив?

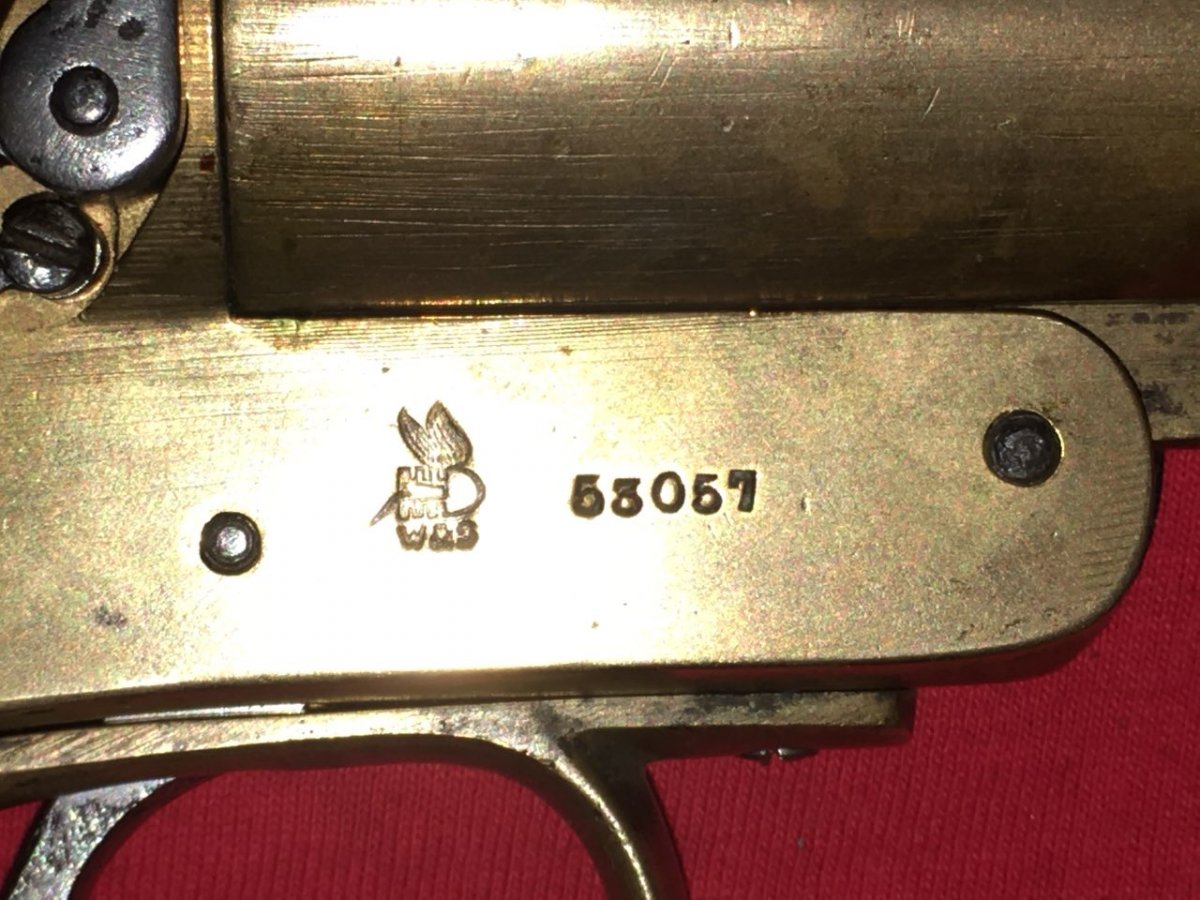

Данная модель была произведена здесь:



Вопрос. Неужели у педантов немцев, помешанных на стандартизации, такое было возможно? Хотя, война, нехватка ресурсов, управленческий хаос и все такое...

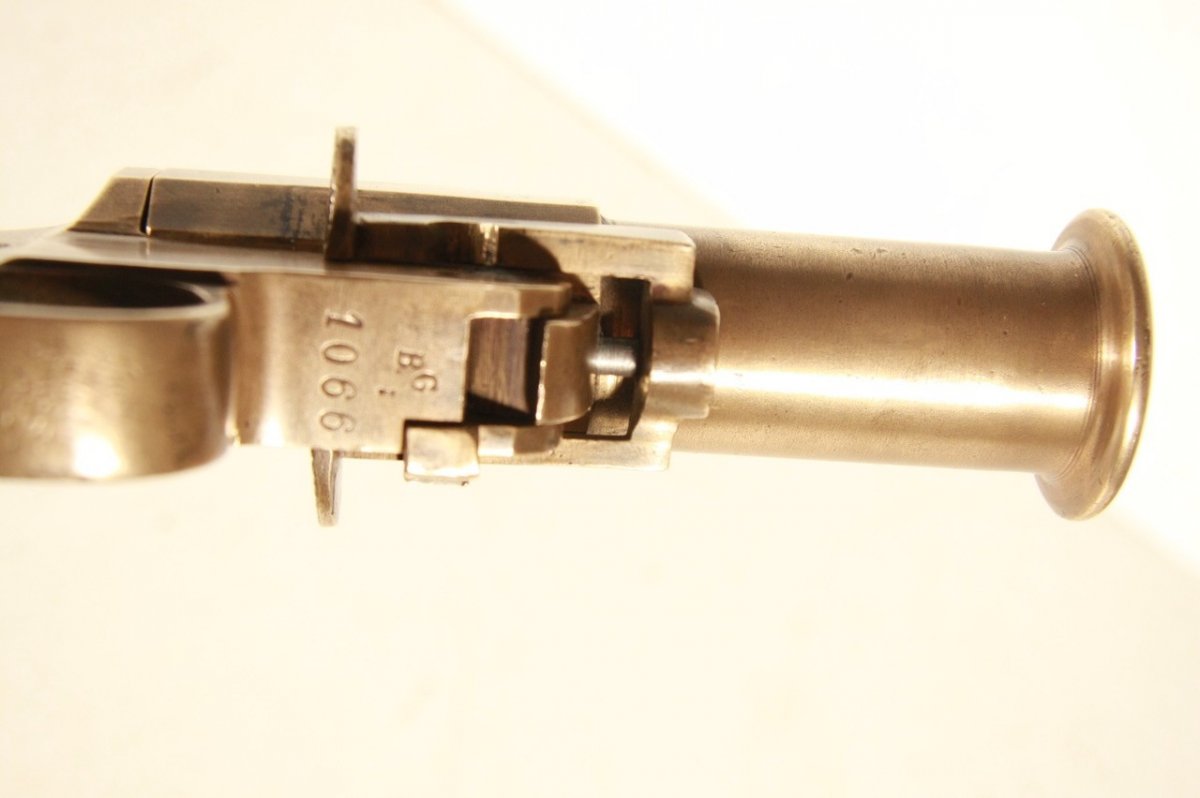

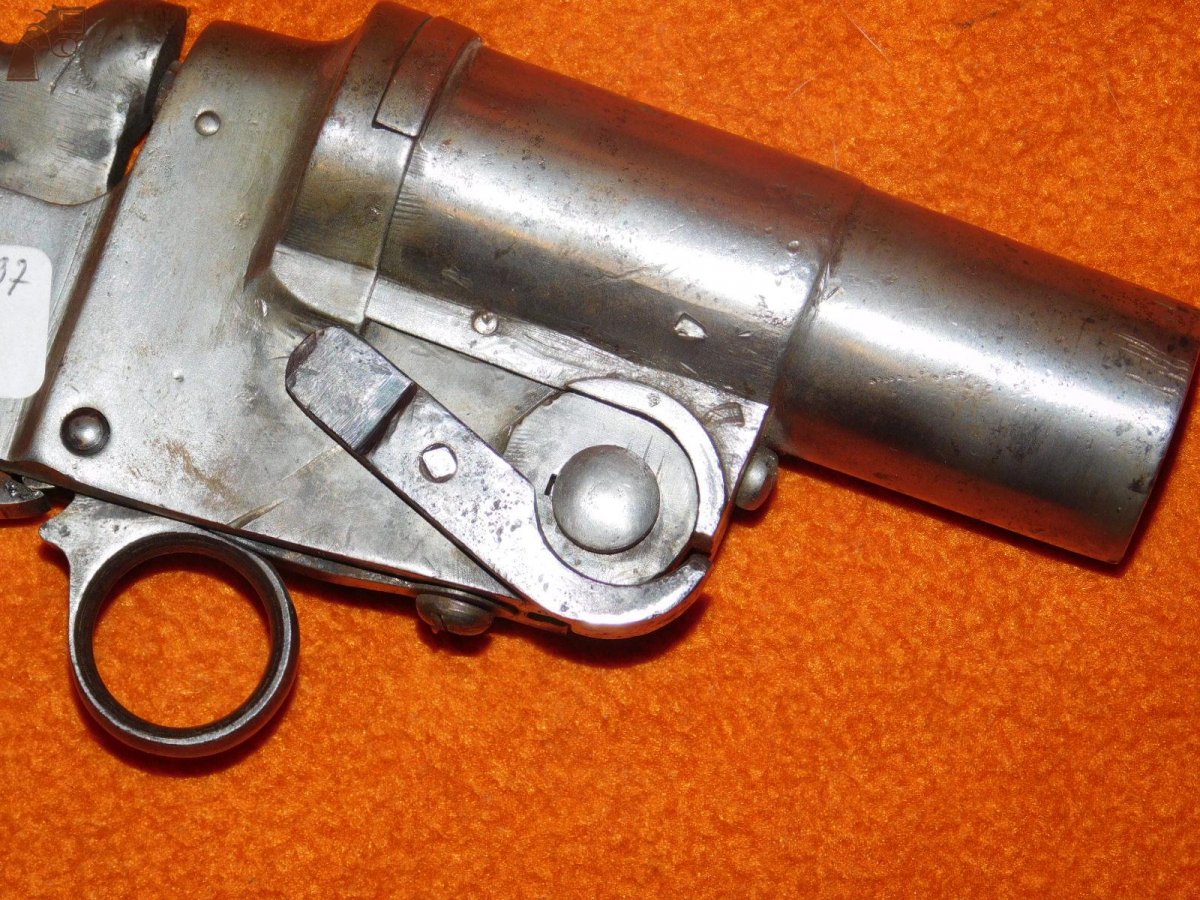

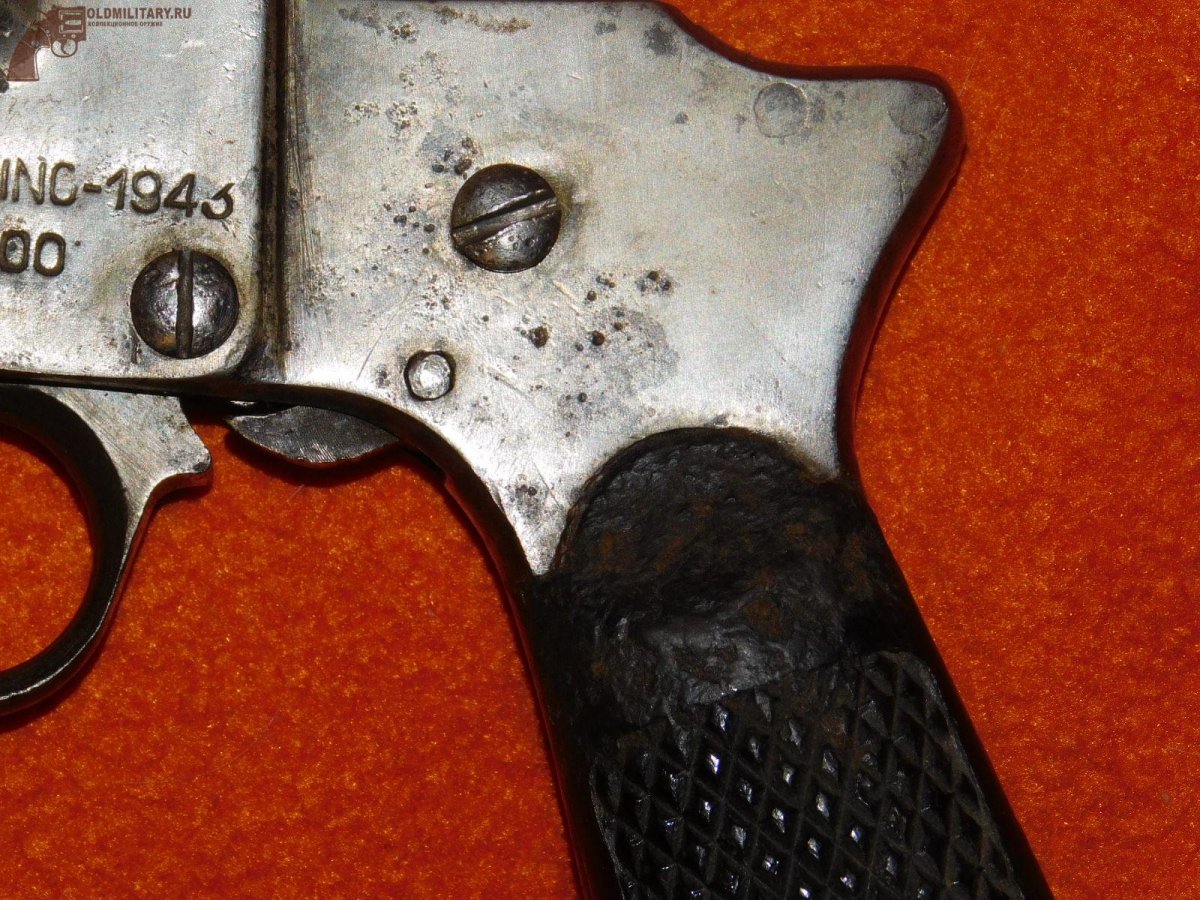

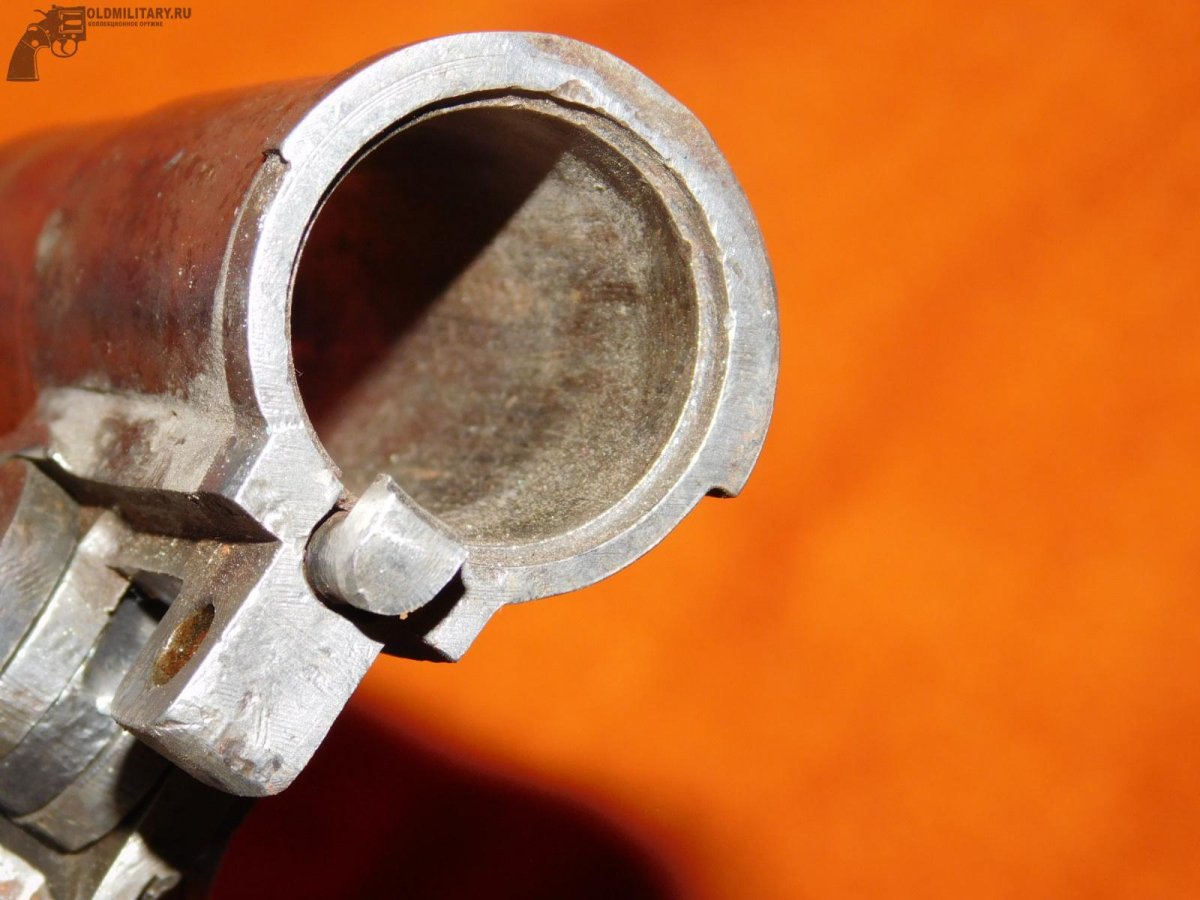

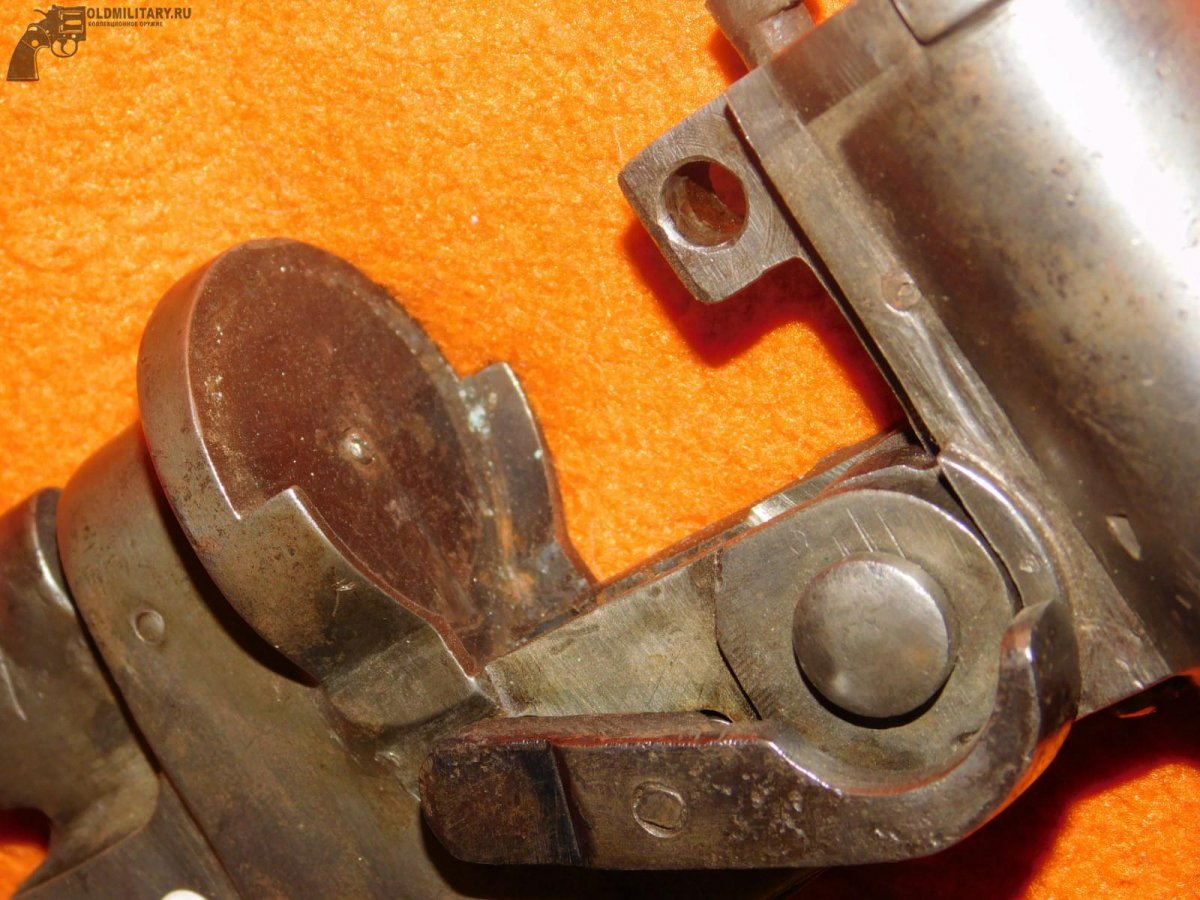

Запощу здесь еще несколько детальных фото этого замечательного пистолета. И отмечу, что сегодня на аукционах его цена составляет 300-400 у.е.



Технологичность или душа, что в ракетнице главное?

Несомненно, многие владельцы ответят - душа. Особенно коллекционеры. И будут по-своему правы.
Старые вещи действительно обладают только им присущей теплотой, неповторимостью. Многие называют это душой.
Но время и технологии не стоят на месте, они выдвигают новые требования, требуют новых подходов... и в них остается мало места для души. Главное требование - технологичность, простота конструкции, минимальные затраты на производство.
Собственно, наверное, подобные требования выдвигали и раньше, особенно в военные годы. Не от хорошей жизни в те времена создавались всевозможные эрзацы и упрощенные модели оружия. Тут можно привести в пример те же переделанные из винтовок ракетницы периода 1МВ, эрзацы типа KDTUR Lille, штампованные ОПШ и СПШ, ППС, упрошенные технологичные модели американских ракетниц.

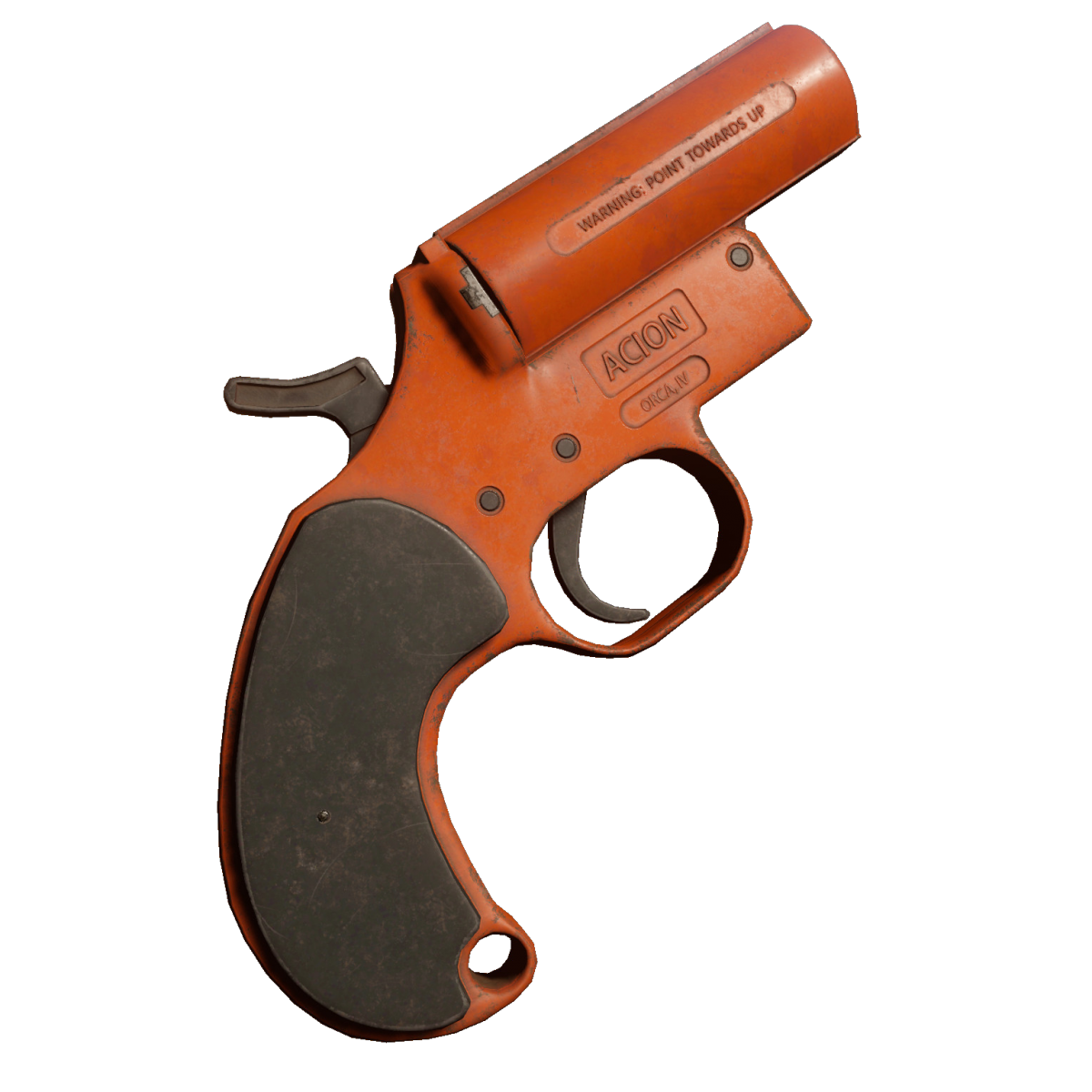

Сегодня, в конструкции современных сигнальных пистолетов, нетрудно выявить те же тенденции, правда, без излишнего примитивизма, обусловленного условиями военного времени.

Одно лишь может радовать, что до наших потомков вряд ли дойдут эти образцы технологичного ширпотреба, ввиду того, что изготовлены они из недолговечных материалов.

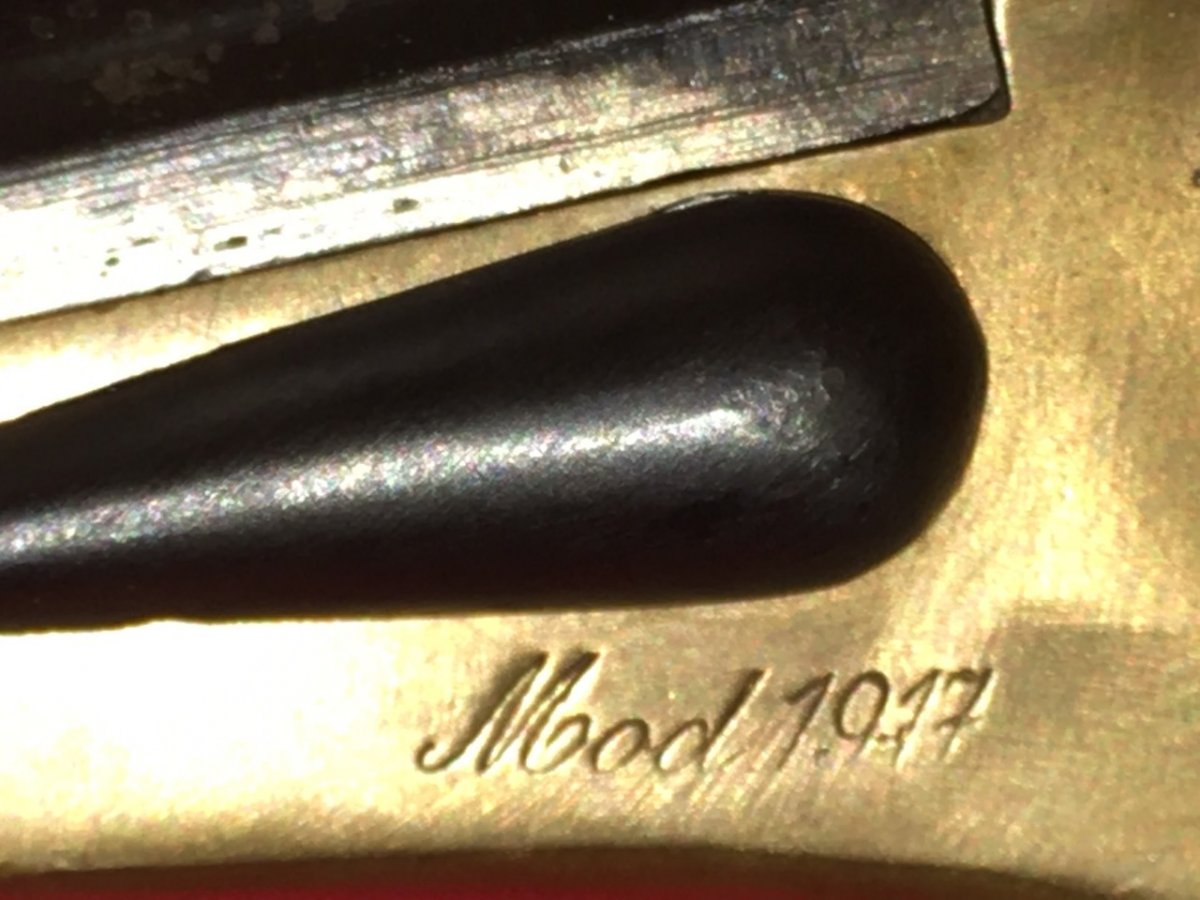

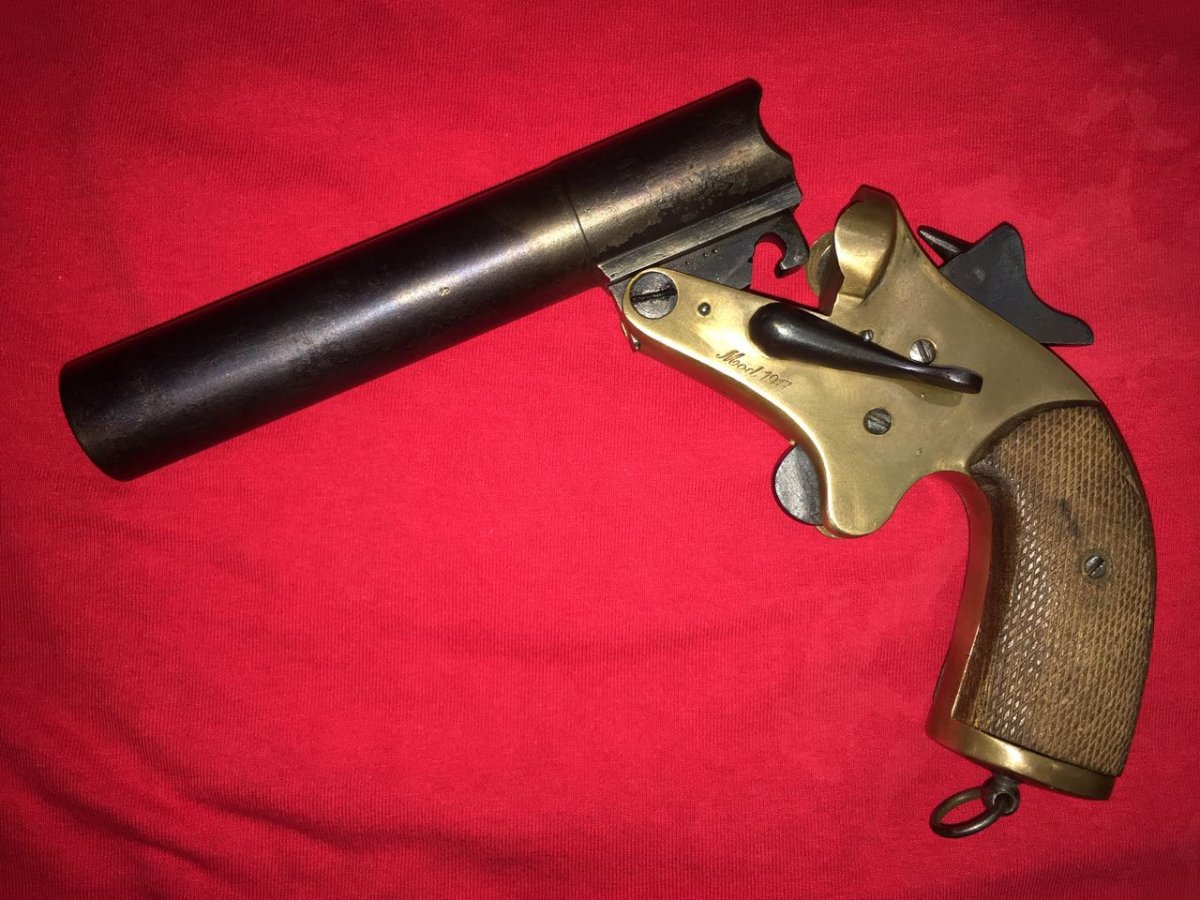

Говоря о французских ракетницах периода 1МВ, нельзя не упомянуть еще одну широко известную модель CHOBERT mod 1917





Это был добротный массивный военный пистолет с рамой из бронзы. Ствол, детали запорного механизма и УСМ изготавливали из стали. Экстрактор отсутствовал. Ракетница имела массивную объемную рукоятку, почти круглую в сечении, с деревянными накладками.
Конструктивно она мало отличалась от короткоствольной версии, представленной в посте #208, та же конструкция запорного механизма, тот же УСМ с курком-бойком прямого действия, но, в отличие от последней, имела значительно более массивные детали рамы и рукоятки, а также стальной ствол вместо бронзового. Естественно, были отличия в габаритах и массе.



Еще одно отличие - наличие специальных выфрезерованных в казенной части ствола вырезов, служащих для экстракции пальцами стрелянных гильз. Вырезы при выстреле закрывались соответствующими выступами-приливами в казенной части рамы.

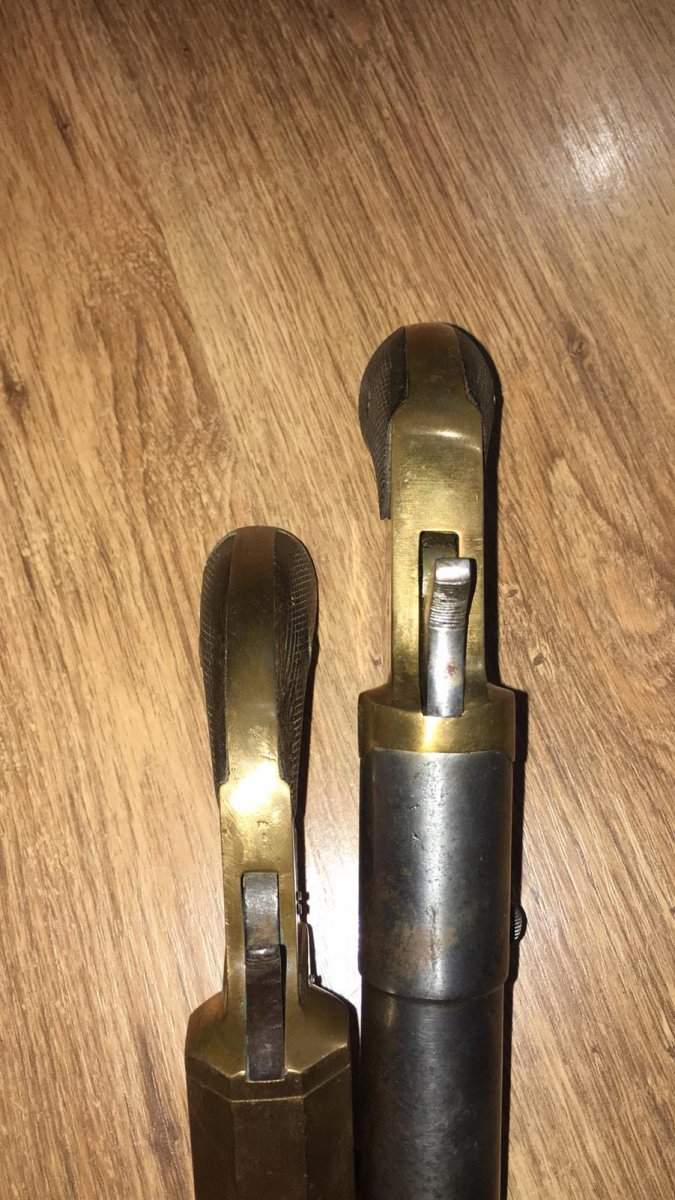

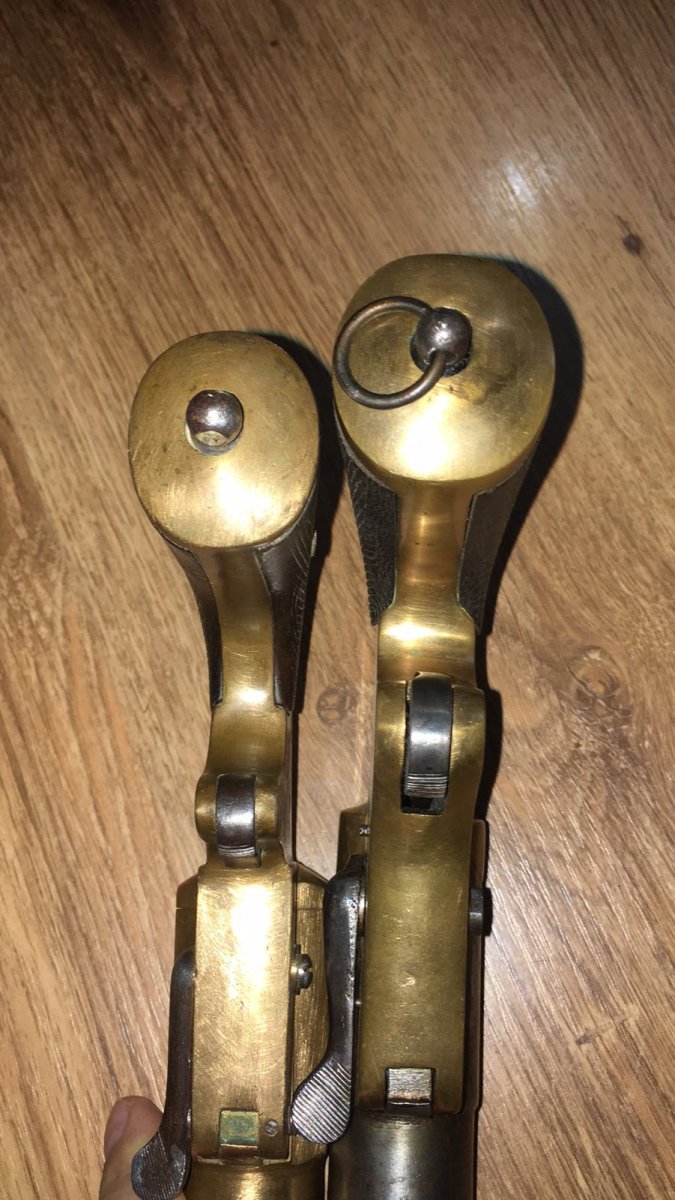

Тому, кто не держал в руках эти очень внешне похожие по форме и устройству пистолеты, трудно понять отличия между ними. А они существенны. Это отчетливо видно на сравнительных снимках, любезно предоставленных мне одним из форумчан:



Модификация с латунным стволом - короткоствольная.



ТТХ модели Шобер 1917 (длинноствольная / короткоствольная версии) :

Калибр -4;
Длина габаритная - 290 /205мм;
Длина ствола - 182 /102мм;
Масса без патрона - 1300 /1020 г

Выпускали также пистолеты этой модели со стальной рамой, но не много. Они являются большой редкостью.





Всего было выпущено около 17 тыс. ракетниц этой модели (скорее всего, всех модификаций).

Модель 1917г в период 1МВ использовалась не только французскими войсками. Ее поставляли в Нидерланды, Россию, Великобританию, Сербию, др. страны. Продолжали использовать ее и во времена 2МВ.

В 1918 г. модель сменили на более современную, описанную ранее в посте #151. Ее конструктив, кроме формы, мало отличался от модели Шобер 1917.

В настоящее время цены на длинноствольный Шобер 1917 на аукцинах стартуют с 450 и достигают уровня 750 у.е.

Хочу напомнить, что данная модель продавалась также и на нашем форуме: https://reibert.info/threads/raketnicy-chobert-i-webley-scott.1128539/
