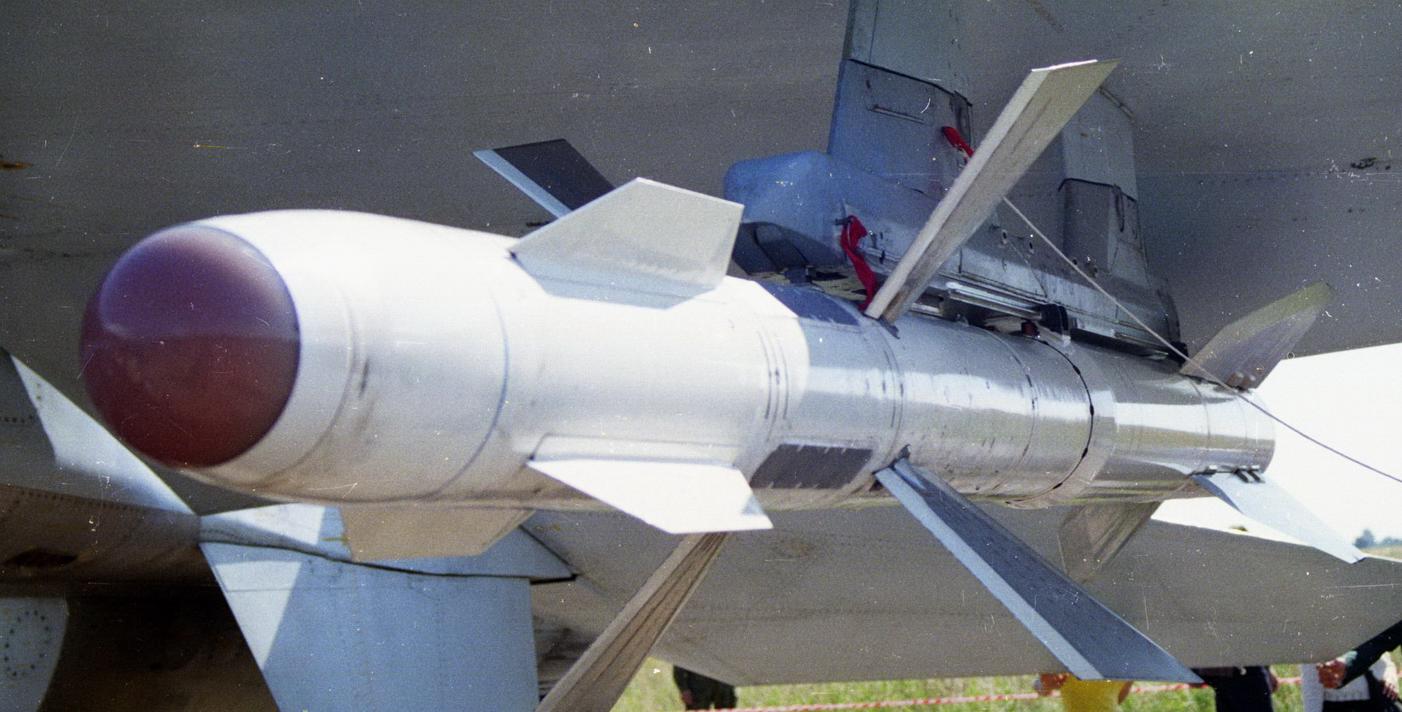

230 мм - це якщо міряти по найбільшому діаметру, середня частина ракети якраз десь 200 +-, судячи по фото 200 мм діаметр корпусу також у Р-77, але там решіткові рулі. У кацапів ніби в розробці К-77М (виріб 180), де рулі змінені, але то кацапське. Та й ніби у ЗСУ Р-77 взагалі не використовувалась.

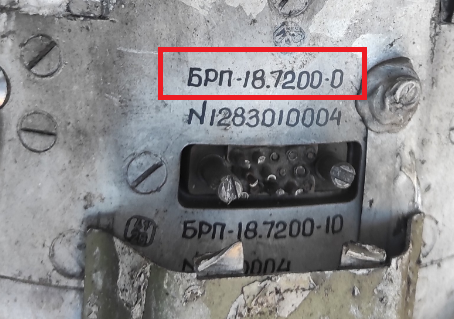

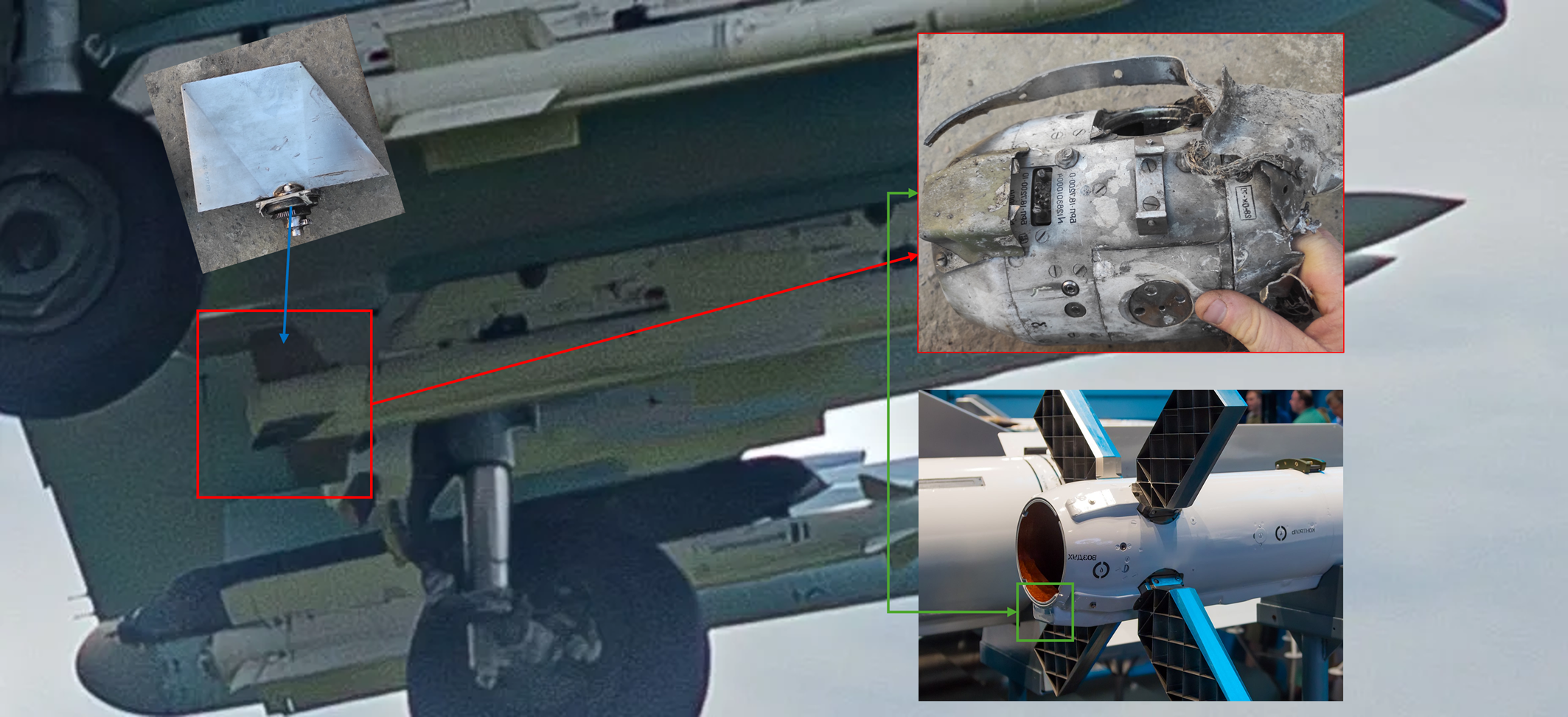

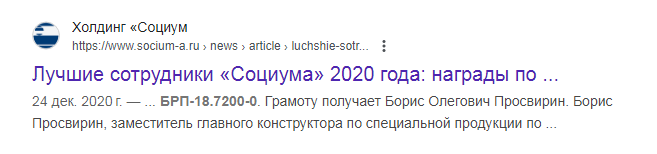

...все це, зісно - добре... ...АЛЕ... номер виробу/агрегату там - "БРП 18.7200-0." ("бортовой разъём питания" ??) (а я, між іншим, гУглив "БРП 18.7200", ...І-нет сам знайшов "-0." ...і це - спєцпродукція холднгу «Социум» ( 125315, москва 16, росія, ленинградский про-кт 80.,) рзробник - "Борис Олегович Просвирин, заместитель главного конструктора по специальной продукции по исполнительным механизмам и аппаратуре... (на фото 3 - справа) ...а на фото топікстартера - саме рульові машинки і єсть "ісполнітєльний мєханізм"... ...от така буйнЯ, малятка... З.ЬІ. ...без ВПН холдінг не продАвлюється...
Борис Просвирин - инженер, один из заместителей по направлениям главного конструктора Арзамасского приборостроительного завода имени П. И. Пландина (АО «АПЗ»). А уже этот завод - входит в громадную Корпорацию «Тактическое ракетное вооружение» (КТРВ). Российская ракета, похоже.. БРП - также может быть и "Блок распределения питания", и "Блок рулевого привода".
Гипотетически - это может быть очередная модификация ЛМУР "Изделия 305" - "Изделие 306". У "305" рули не такой формы, но может быть у "306" они другие. Калибр 200 мм.
Це ракета Р-77М. Керовані решітчасті поверхні (решітчасті рулі) мають недоліки, через які довелося повернутися до традиційної конструкції. Їхня висота обмежена, щоб забезпечити розміщення у вантажному відсіку Су-57.
