Р 08 Різьба

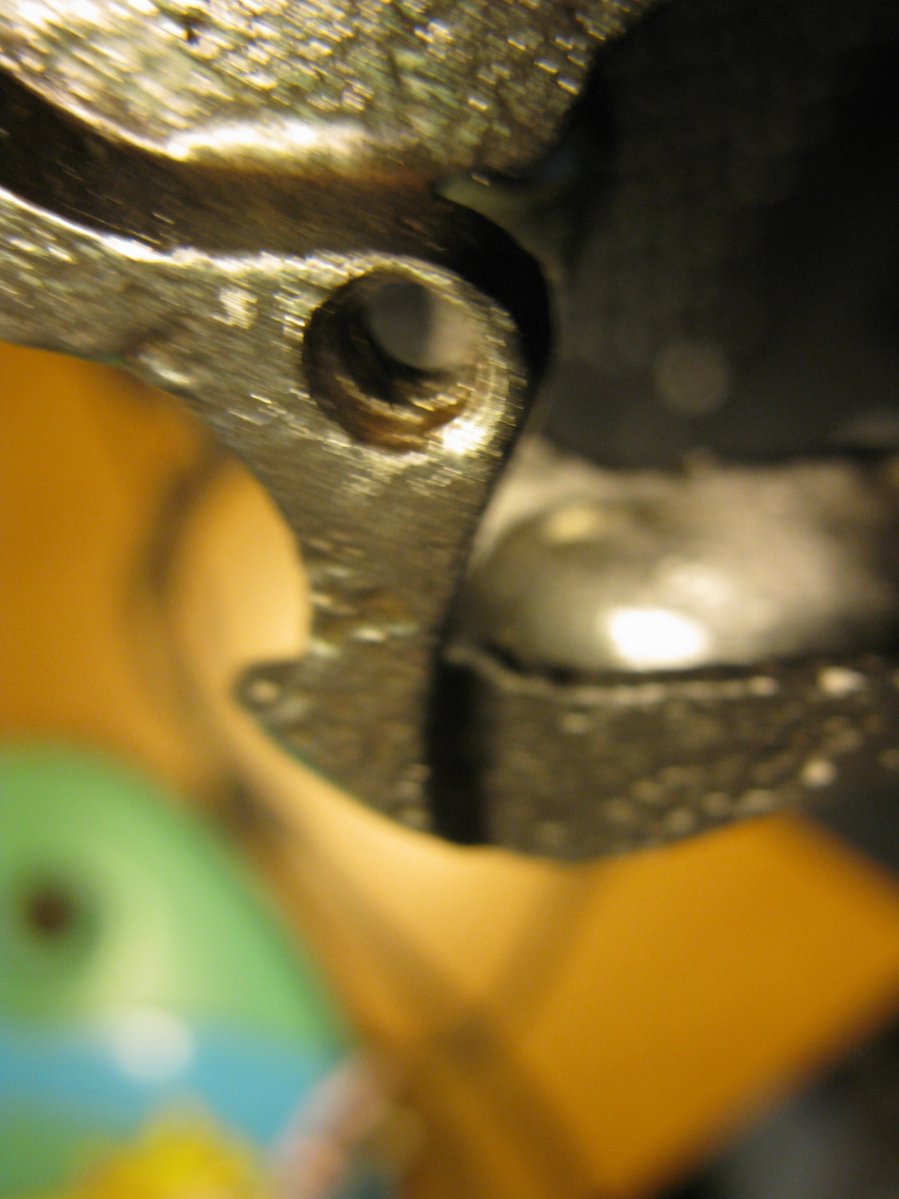

Доброго вечора камради, виникла невилика трудність із обламаним гвинтом в руківї Р08 , його акуратно розсвердлили та залишки гвинта залишились в різьбовому зєднанні, помучившись 2 дні вдалось частинку відколоти ( на самому початку на фото видно)
потрібна ваша допомога, хто з цим стикався і в кого які ідеї



У меня такая же ситуация по идее после сверления напряжение внутри болта уходит и обломок легко выкрутить но тут годы и думаю стоит вд или керосином промочить с ув.



А такими штукенціями не користувались? https://prom.ua/p52186369-ekstraktory-dlya-boltov;all.html



Такая штука может помочь только если обломанний винт находится внутри.



В данном случае нужно виковирять остатки резьби шилом или пройти мечиком.



Ну так ТС обломок высверлил и можно пробовать таким экстрактором выкрутить на них левая резьба вкручиваясь до упора в обломок винта(остатки )будет его выкручивать(делал так на авто).



Да, так оно и работает, только в данном случае винта практически не осталось. Легко повредить остатки резьби.



Попытка не пытка но без фанатизма,или вашим способом геморно но.....



Главное очистить начало резьби и мечик очень легко витолкнет остатки винта. Шилом, єто если нет желания потратиться на мечик.. )
Так же можно нагреть и остудить, легче будет виковириваться шилом.



наскільки мені відомо то там різьба специфічна , можливо ви підкажете який мечік треба ?
гріти не можу бо він уже воронений, а шилом не піддається тільки початок кувирнувся і все, а шило тупиться безрезультатно
наразі буду пробувати методом камрада RIHARD 77



Какая там резьба я не знаю, знаю одно, обичная метрическая. Спросите здесь, может камрад подскажет.
https://reibert.info/threads/parabellum-r08-restavracija-pod-sxp.958054/

Попробуйте єкстрактором, только обратите внимание, єкстрактор врезается тело обломанного винта и он конической форми. Если винт почти полностью висверлен (как мне видится по фото) то кончик провалится, а более широкая часть будет врезаться в резьбу на ручке и нарезать там левую.



Надо было сверлить не таком диаметром.
Я бы засверлился минимальным.
Вставил в отверстие пилочку и лобзиком сделал пропилы в противоположные стороны.
В образовавшуюся щель уже лез бы подогнанной отверткой.

Эти остатки алмазным бором выбрать можно. Но очень аккуратно, под микроскопом...



свердлив не я , таким уже дісталось, благо різьба там на місці тільки із частиною гвинта
поправді я теж так думав але тепер пізно

камради можливо хтось знає якої довжини повинна бути пружина разобщітеля вона ж пластинчаста пружина шептала
у пружинистому стані і у випрямленому



Доброго всім,думаю допоможе.



...то не шептало, то затворна затрИмка
ось ЦЕ, начебто, малось на увазі :



Да не тот чертеж вставил



Я таки Вас приветствую!Резьба там М4Х0.7 Если Вы знаете для метрической резьбы существует три вида метчика!Так вот первый номер как раз с длинный заходом для правильно направления резьбы!Второй номер с более коротким заходом!И маточный метчик с заходом примерно 2мм!Так вот найдите метчик под номером один(с длинным заходом)И аккуратно наживите его за первый виток резьбы!Дальше движениями пол витка вперед и затем пол витка назад можете смазать метчик (салом) -не маслом что-бы мелкая стружка не прилипала к рабочей поверхности метчика.Он легко вытолкнет из витков резьбы остатки винта и откалибрует евольвент(рабочую поверхность) резьбы!И будет Вам счастье!Кстати этот метчик в народе еще называют автоматным!С ув.



Правда в оригинальных чертежах На Люгер Р-08 стоит резьба 4.75 что соответсвует резьбе М5.Поэтому проверьте второй винт на предмет диаметра и будете точно знать какой размер резьбы в Вашем девайсе!Даже если Вы прослабили отверстие в раме а винт отсутствует так-как был оборван!Вы можете заказать новый винт под резьбу М5Х0.8 и нарезать метчиком новую резьбу М5Х0.8 в раме.Я в свое время так и сделал!Все получилось Зер Гуд!С ув.



Що ж помучився я, помучився , а потім псіханув і знайшов усі мечікі, що були під рукою від 3.5 до 5 .
Перевіряв я їх по хорошій різьбі з другої сторони, як на диво всі №4 провалювались про 3,5 і мови нема.
дуже гарно підійшов № 5 він ідеально йшов по нитках, фактично без зусиль, заодно прогнав добру різьбу.

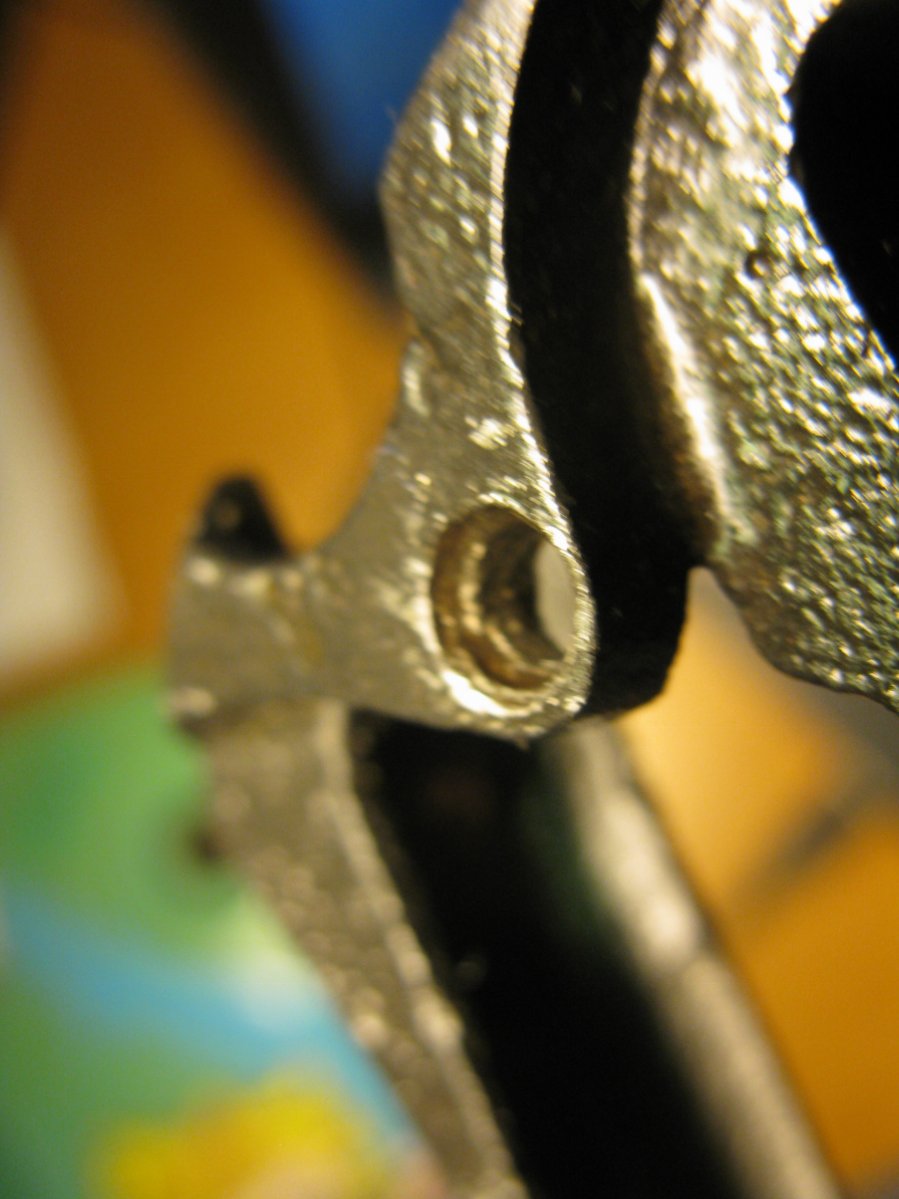

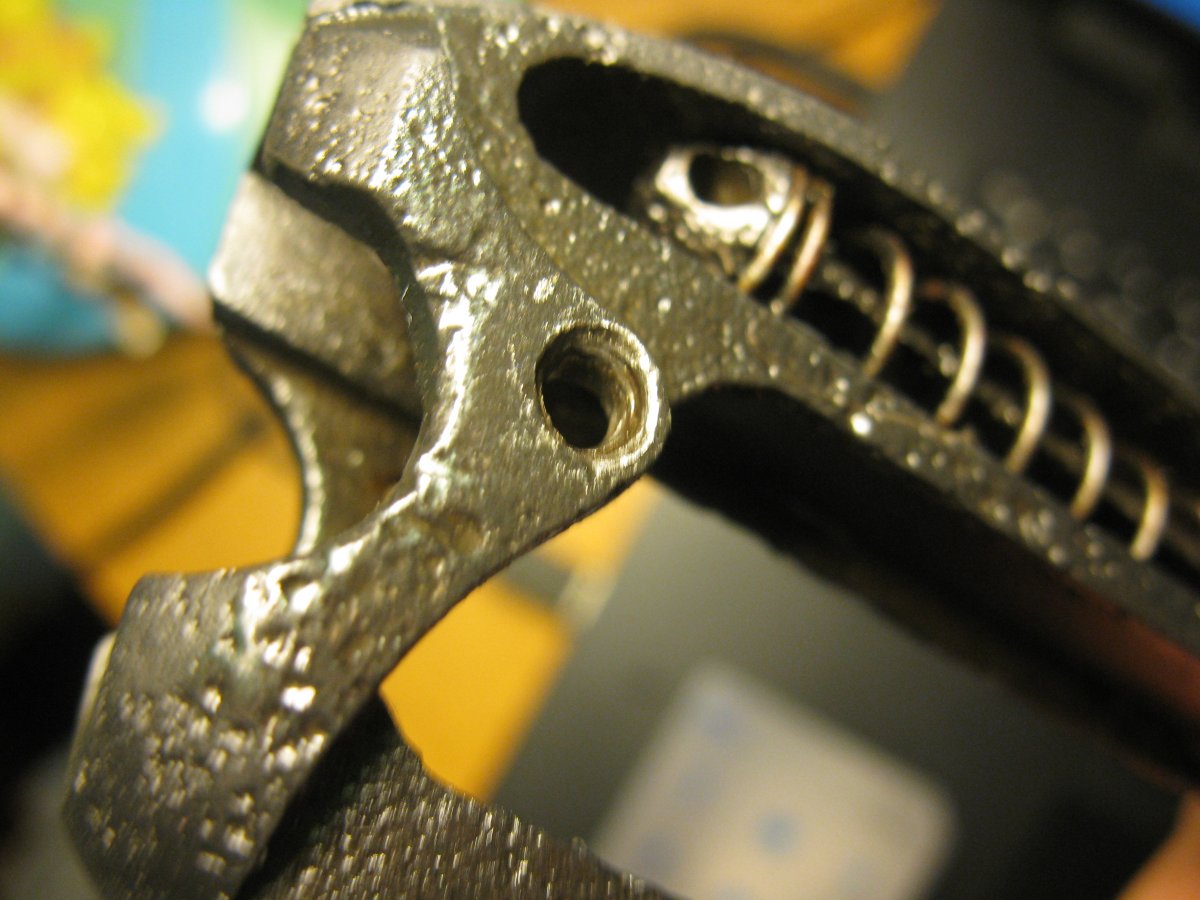

а далі тихо-тихо використовуючи балістол і протираючи кожного разу мечік і різьбу прочистив другу сторону, прошу дивитись що з з того вийшло
( прийдуть гвинти, сподіваюсь вже цього тижня ато вже 3 тижні все ніяк і покажу все в зборі )



Я Вас приветствую! Вот так и рождается истина!Умничка методом научного тыка все-же нашел решение проблемы!Так держать! С ув.

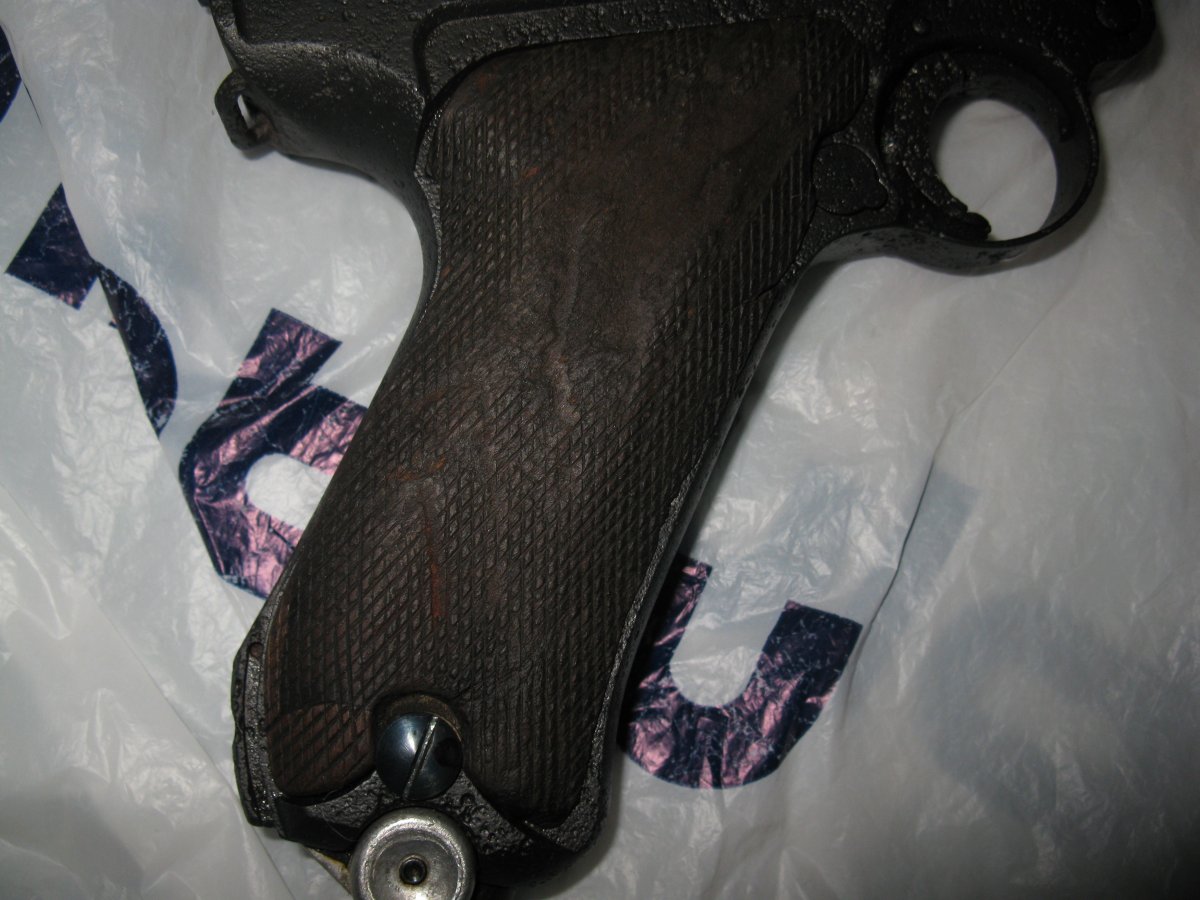

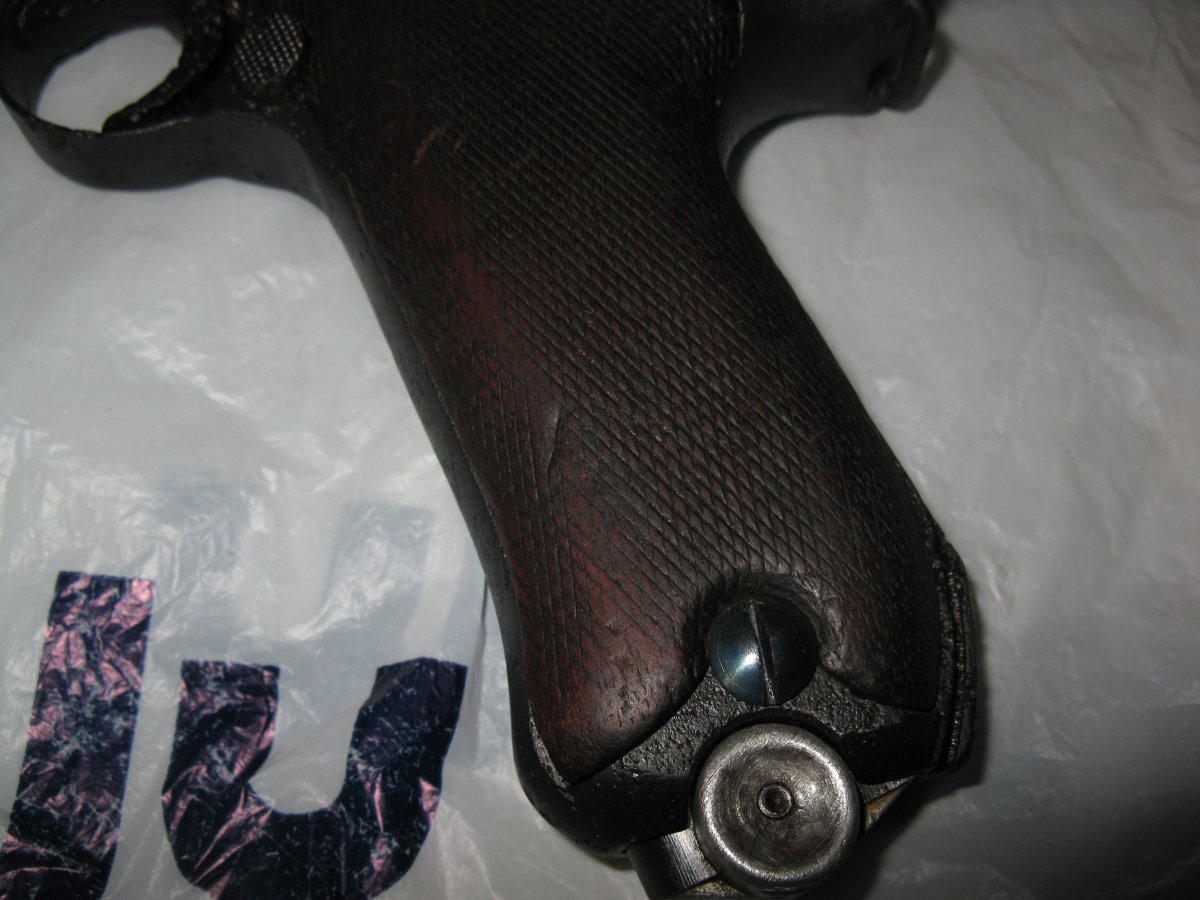

прошу от що з того вийшло

можливо хтось ще щось мудре скаже по цьому питанні : https://reibert.info/threads/mmg-r08.965409/
