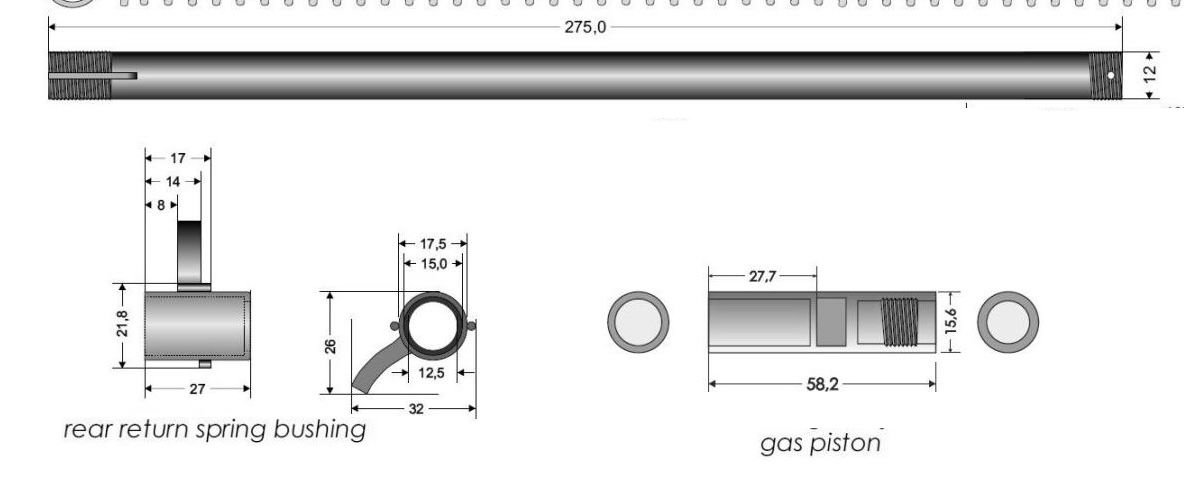

я канешно извеняюсно немоглиб ви помочь срозмерами,газ поршень,шток поршня и соеденительная втулка,буду благодарен

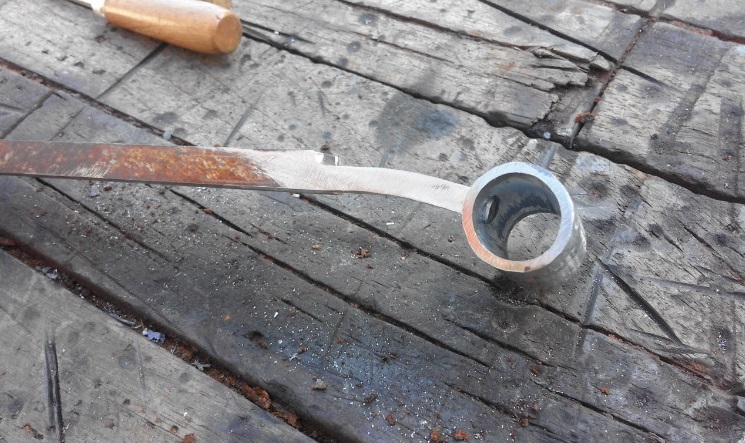

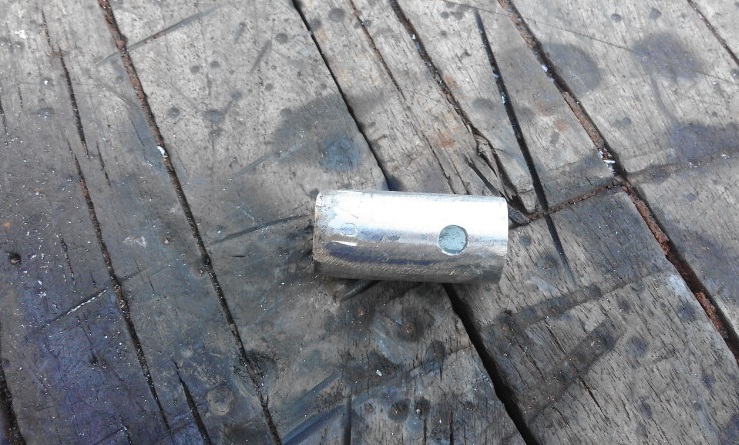

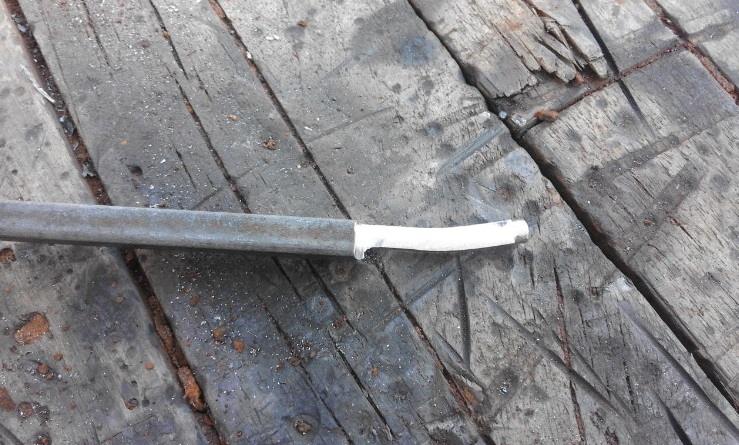

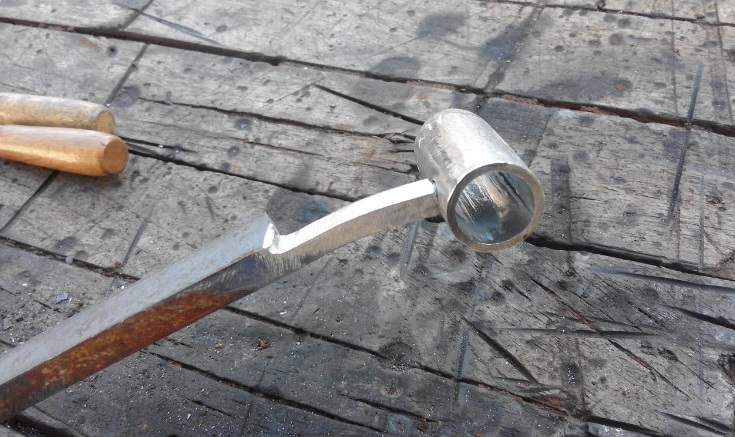

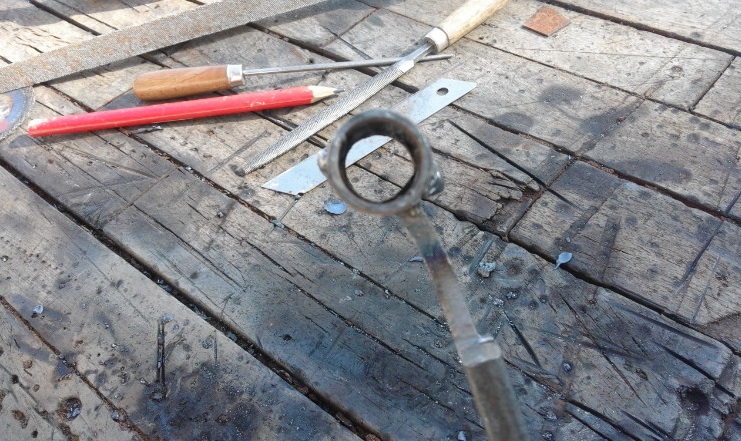

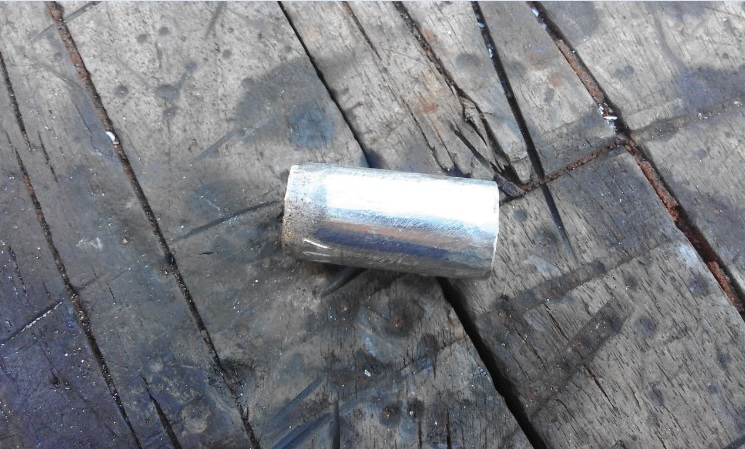

Напомнили форумчане о маленькой детальке, её и пружины как рас мне ещё и не хватало. Решил сделать втулку. Выкладываю всё по порядку. Нашёл подходящую трубку (толстостенку). Главное чтоб внутренний диаметр подошёл, внешний легко сточить можно, а при сварочных работах толстые стенки пойдут на руку. Просверлил отверстие в трубке, смастерил ручечку и подогнал под отверстие.

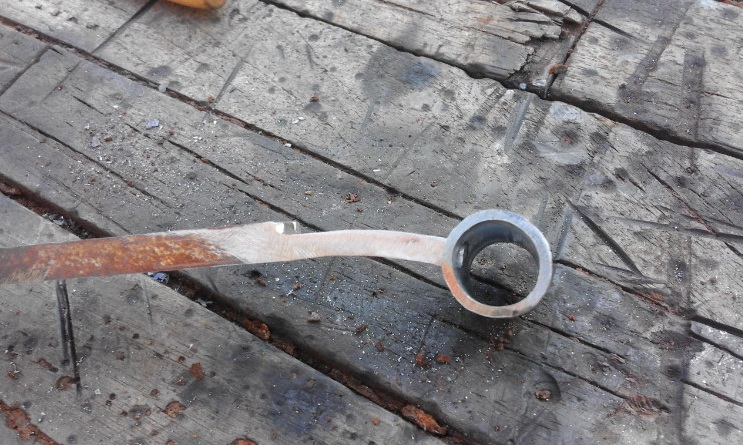

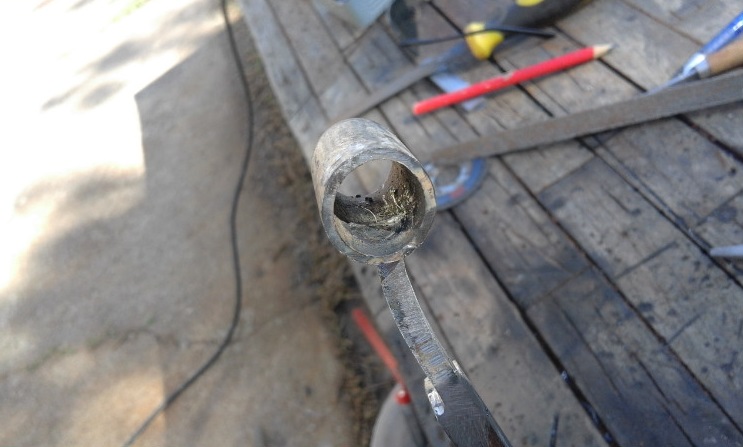

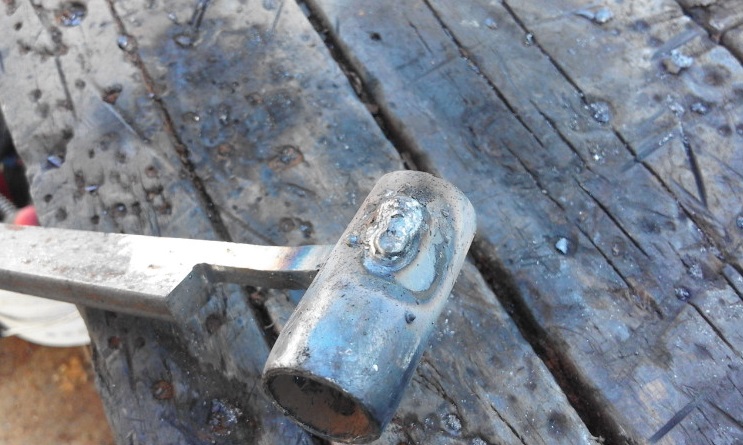

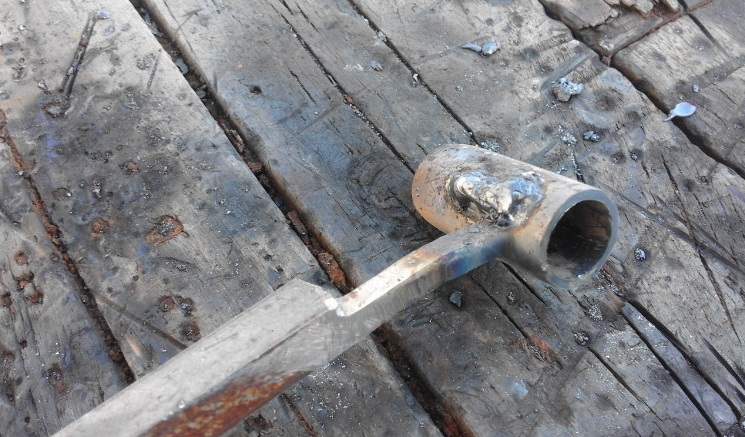

Сварочные работы разделю на две части. Первая внутренняя сварка рукояточки на высоком току. Залил так что сварка сжигала огнём, сравняв сварку с внутренней частью трубки.

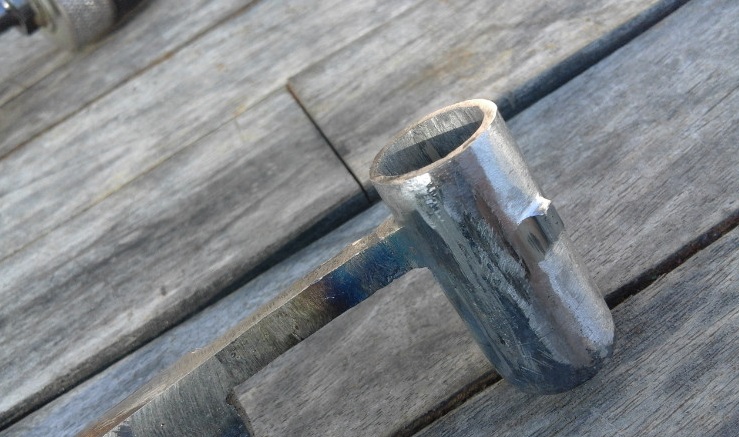

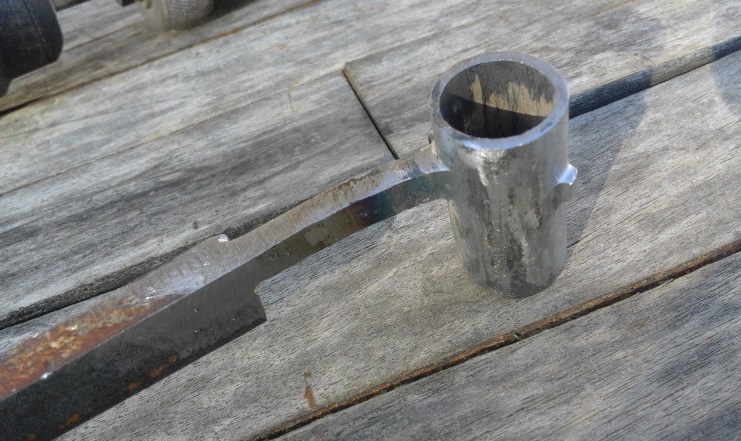

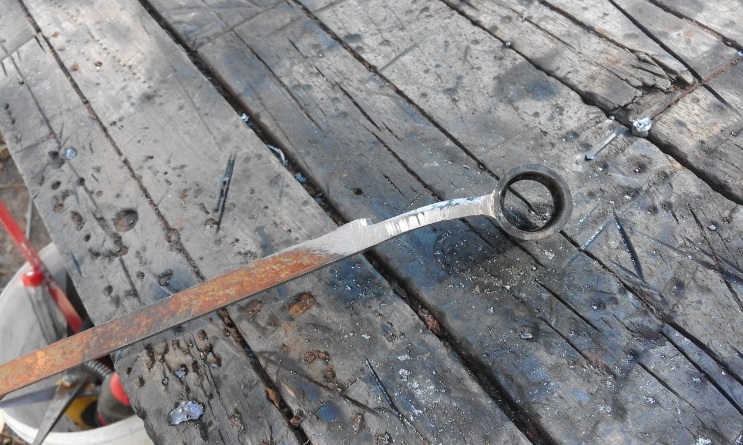

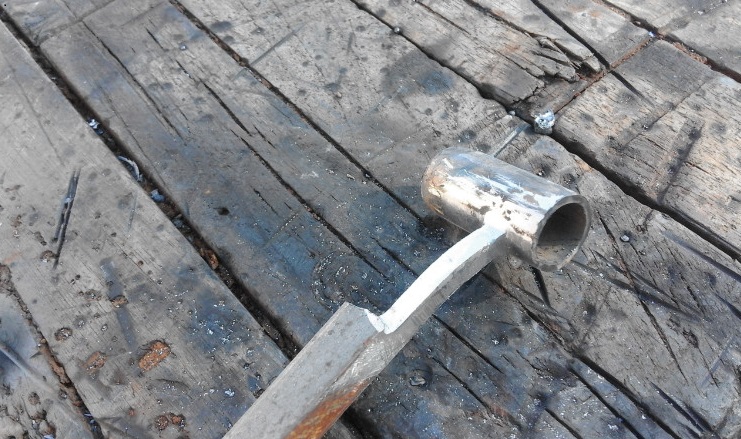

Вторая часть сварки. На нормальном токе проварил внешнюю часть соединения рукояточки и трубки. Всё зачистил по черновой.

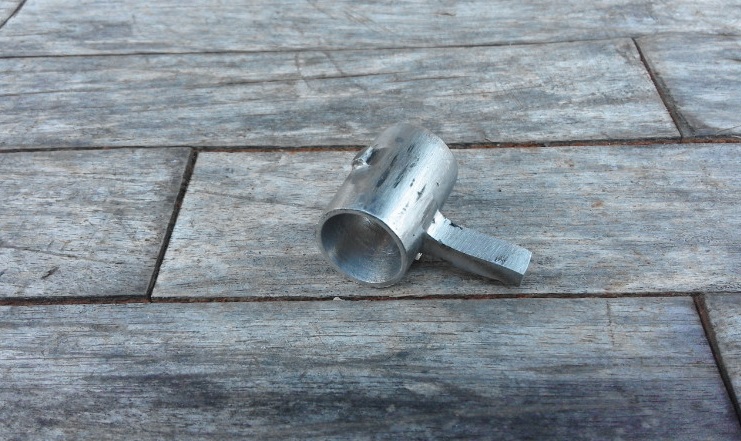

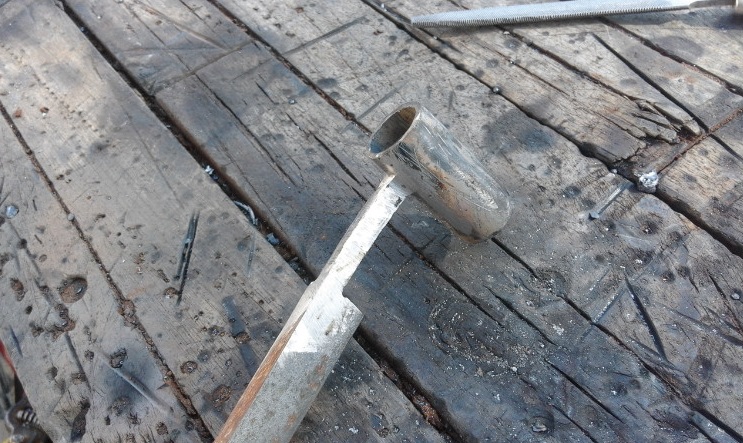

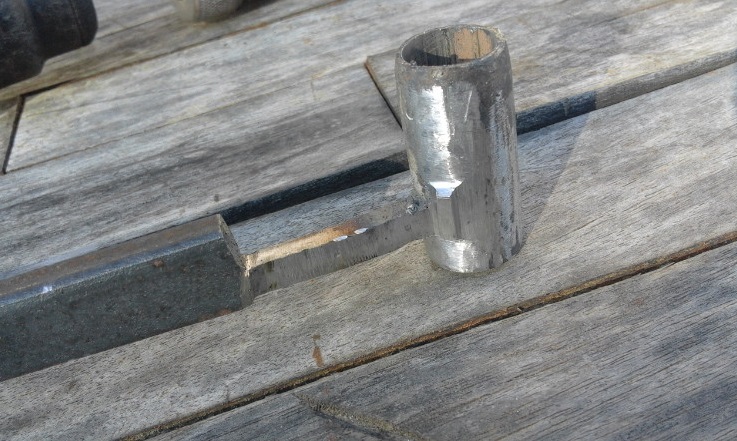

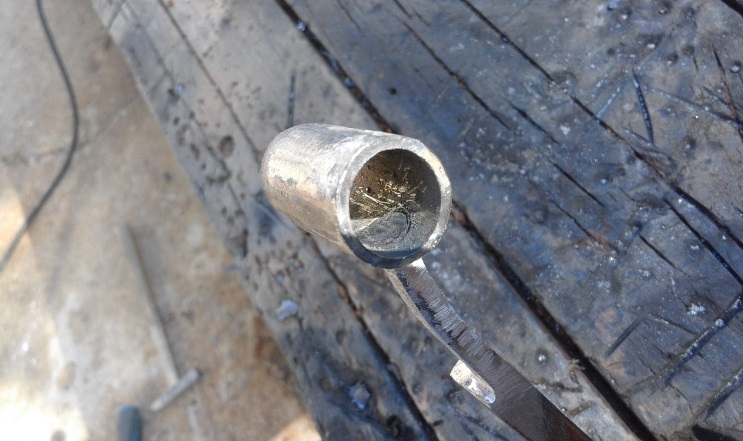

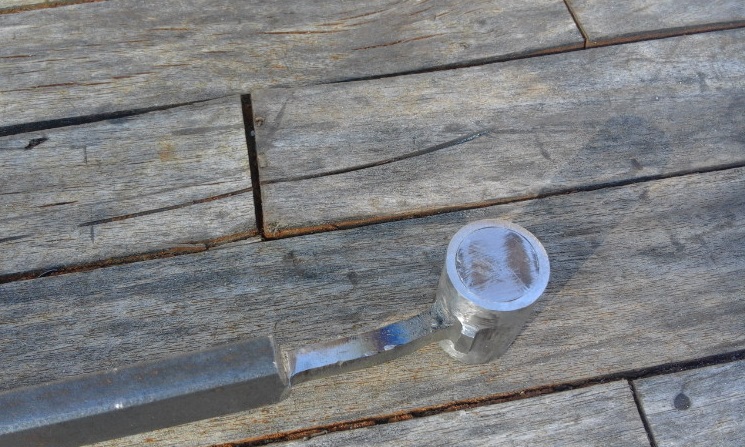

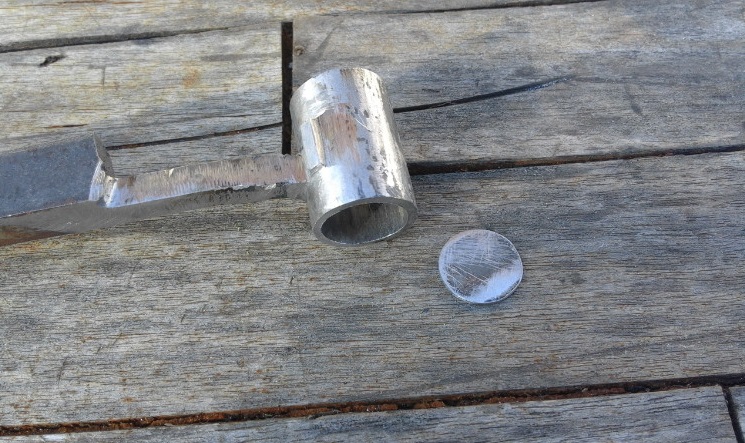

Следующий шаг. Отрезал трубку в размер, зачистил до чистого внутреннюю часть. Иначе после установки заглушки очистить будет тяжело. Вырезал кругляш по внутрекннему диаметру трубки,

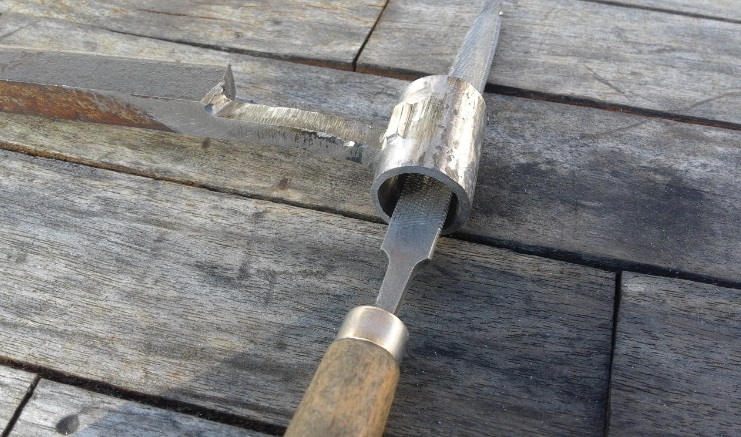

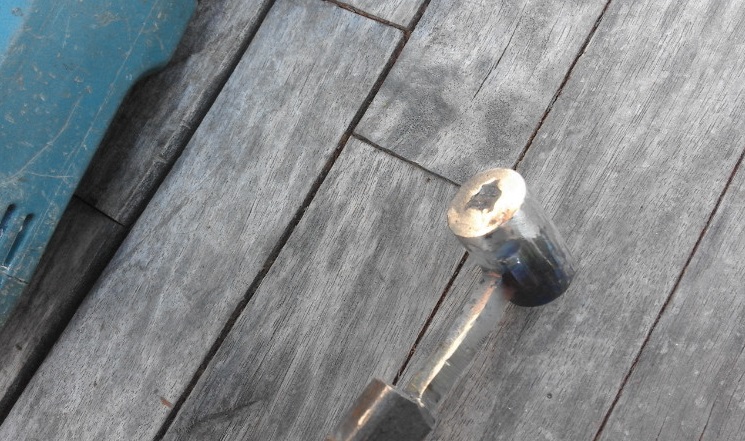

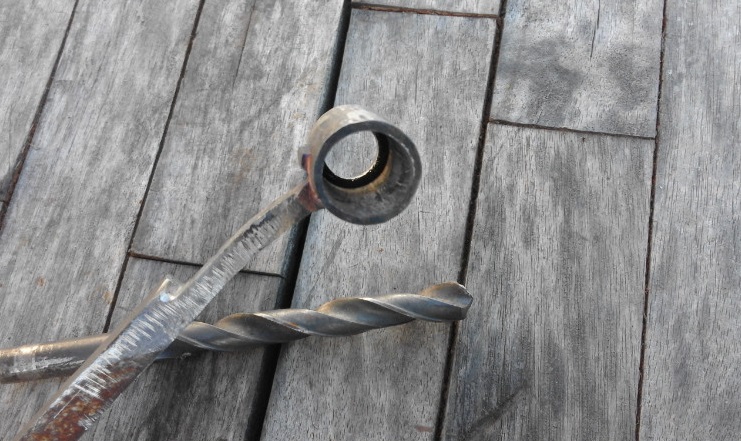

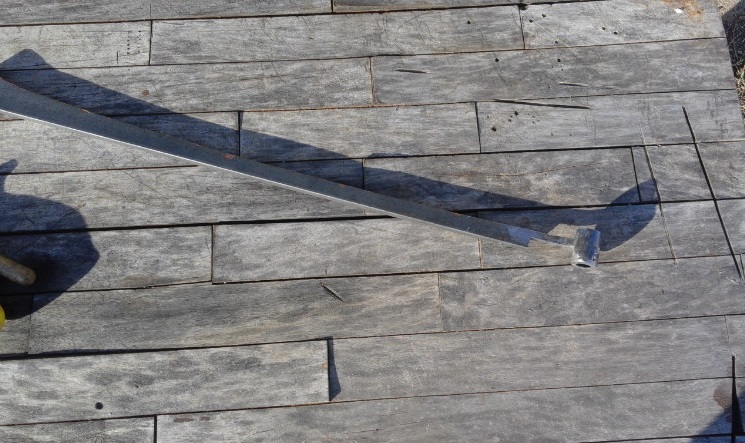

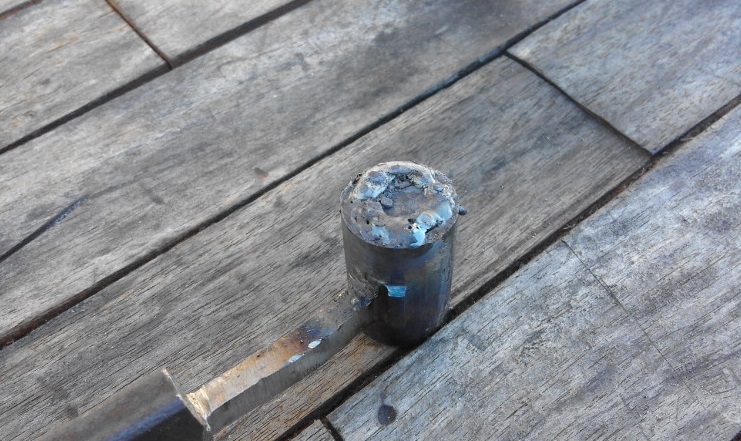

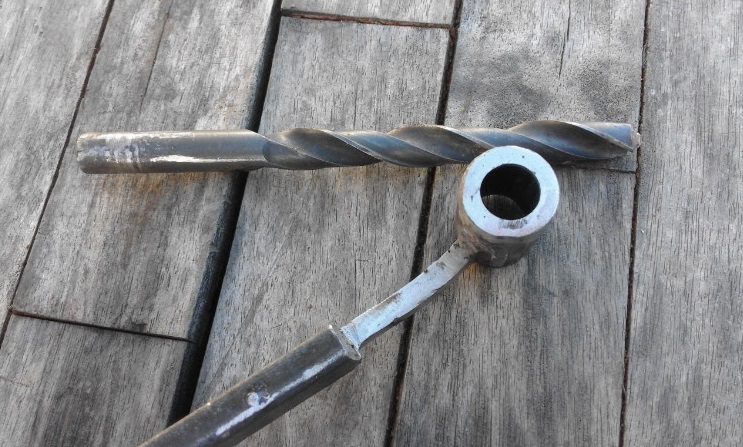

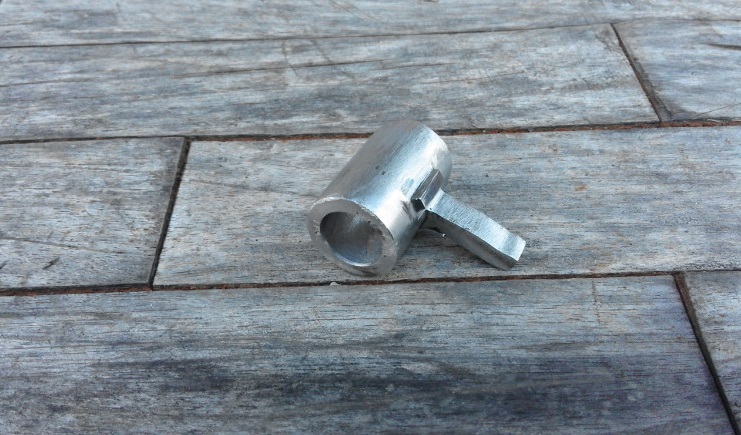

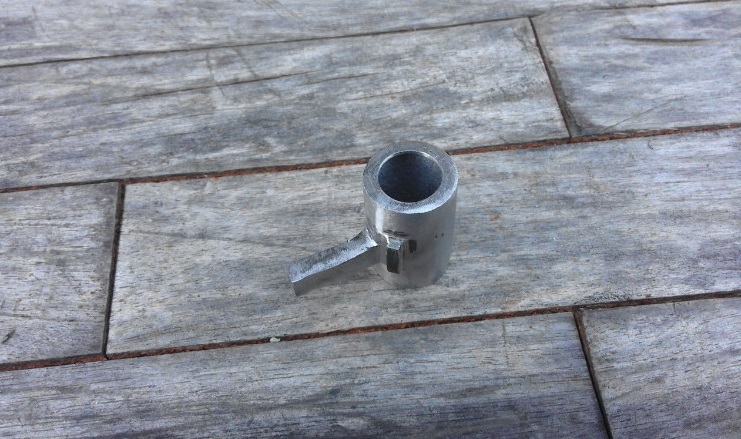

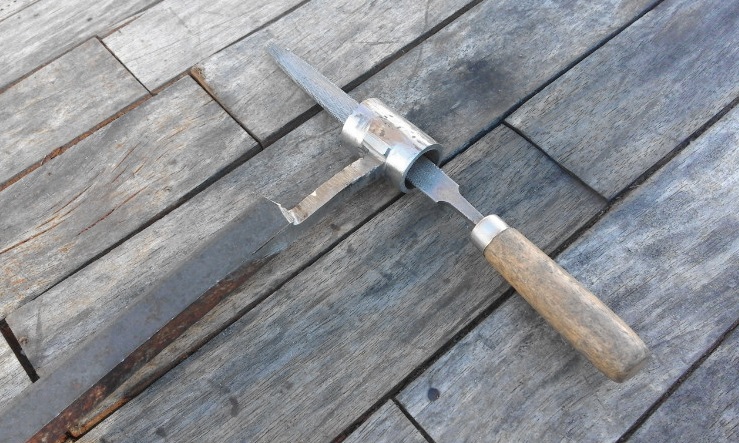

Заварил вкладыш, зачистил, просверлил отверстие 10 мм. В оконцовке отверстие надфилем доведу в нужный размер. Все работы делал не отрезая длиннющий кусок металла из которого сделана ручечка. Так удобней работать без тисков.
Для начинающих сварщиков хочу сделать акцент на вкладыше. Вкладыш на всю плоскосьь а не колечко делал по той причине что такой вариант гораздо стойче. Прожечь меньше вероятности !. А так делов то просверлить потом отверстие. Это я так делюсь своими наблюдениями по работе, должна же быть какая то отдача и польза от темы.

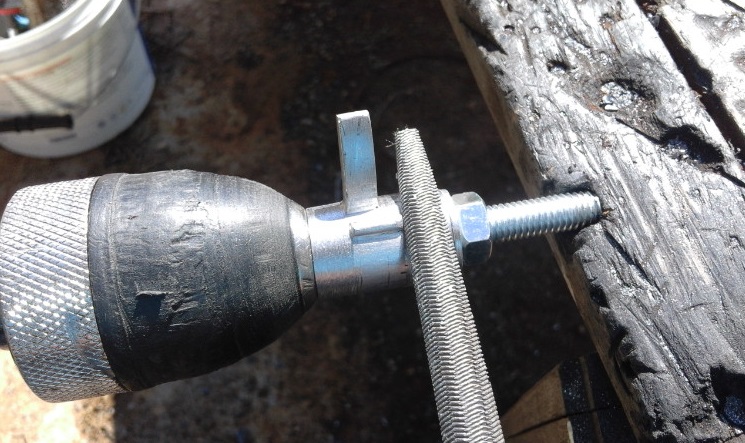

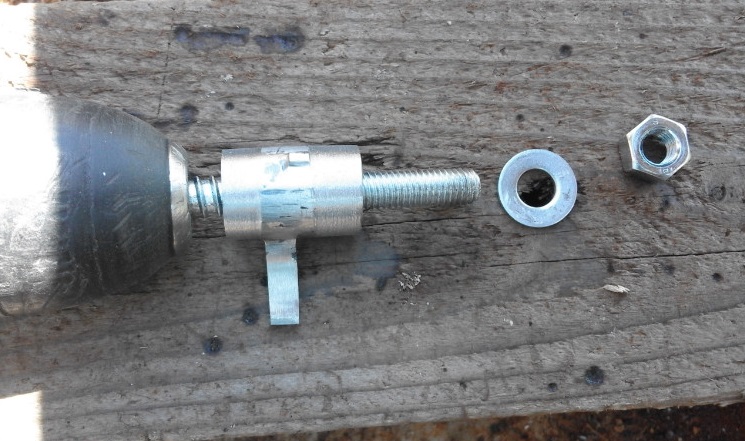

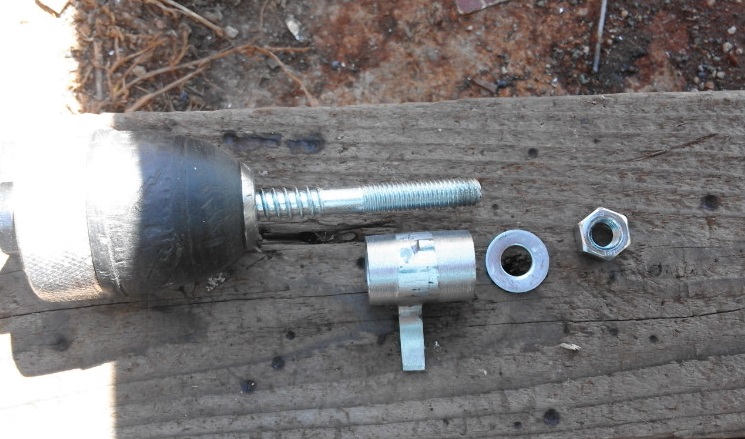

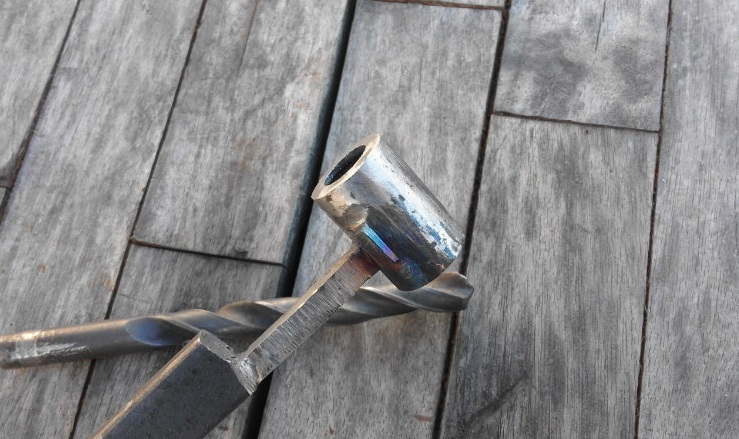

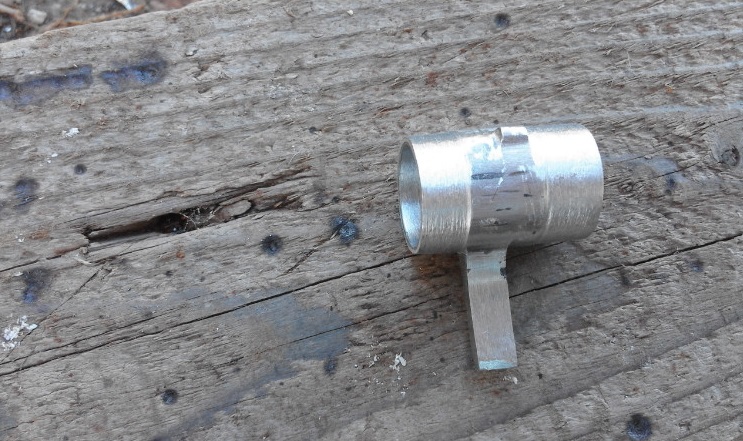

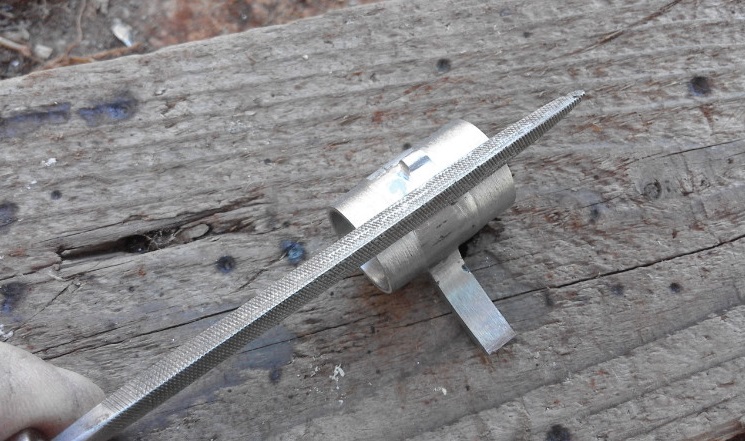

Проточка и калибровка. С помощю шпильки, шайбы и гайки зажал деталь в дрель. Упёр конец болта в канавку скамейки и проточил напильником. Края детали получились нужной формы.

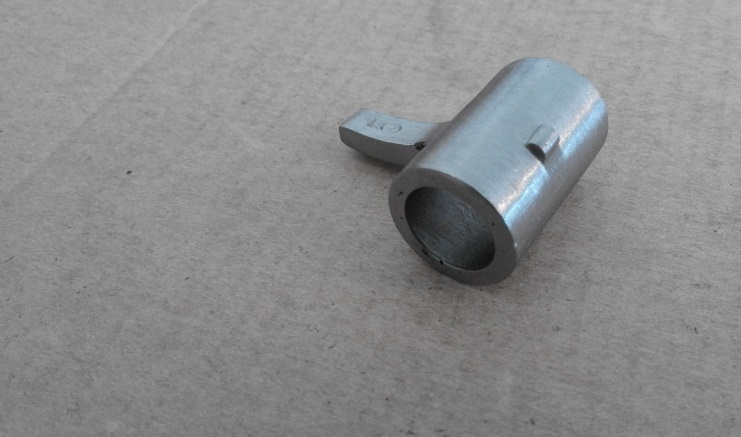

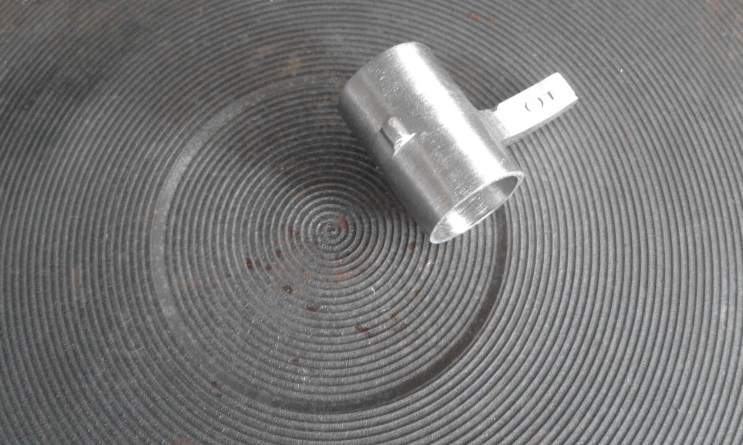

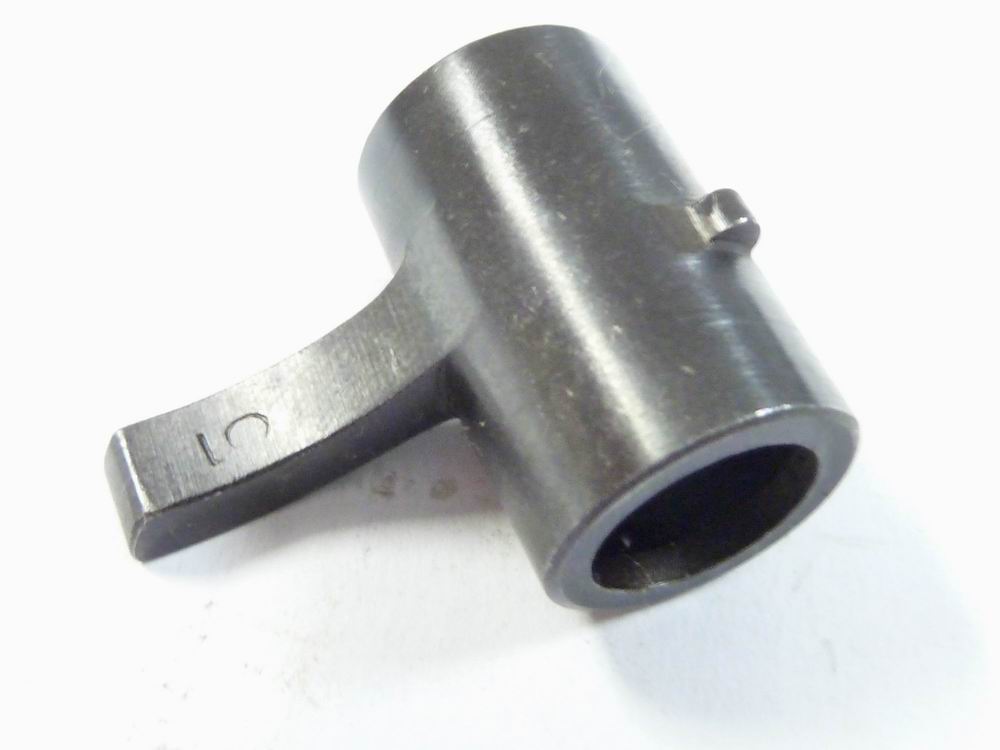

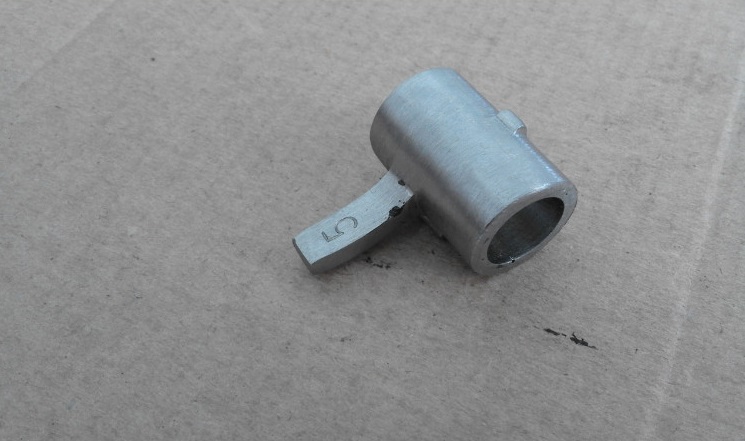

По скольку для работы над деталью использовал не только фото из темы то решил поставить штамп пятёрку как на одном из фото фото 1. (чисто для красоты). Деталь нагрел на электроплите и бросил в воду. Замечу что электроплита хорошо прогревает деталь, хош синий цвет а хош серый как в моём случаи. После бросания запчасти в масло тоже хорошо ложится чернение и не нужны никакие горелки.

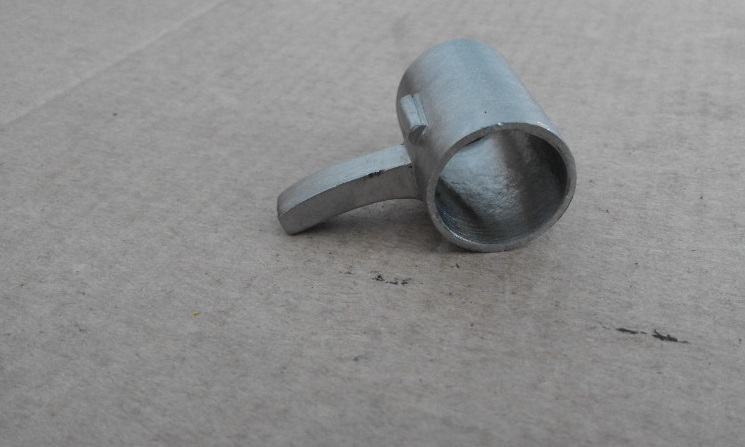

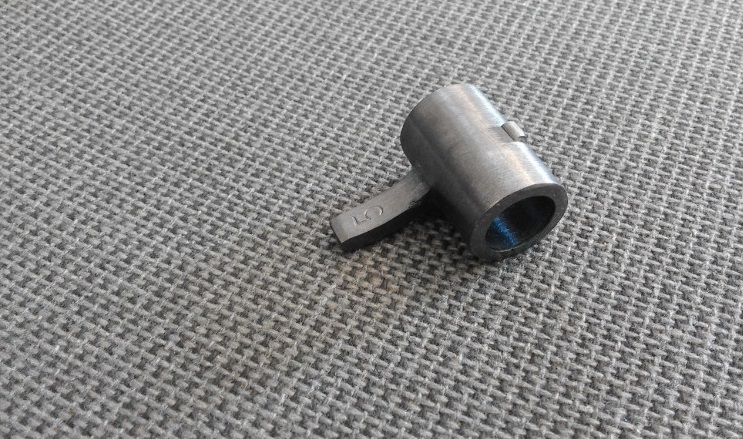

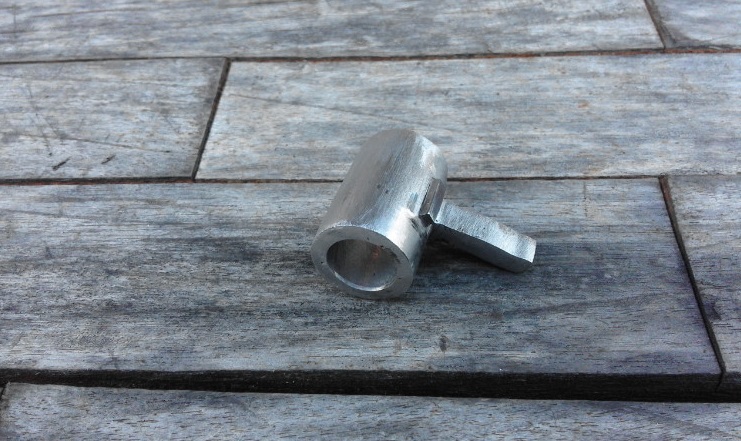

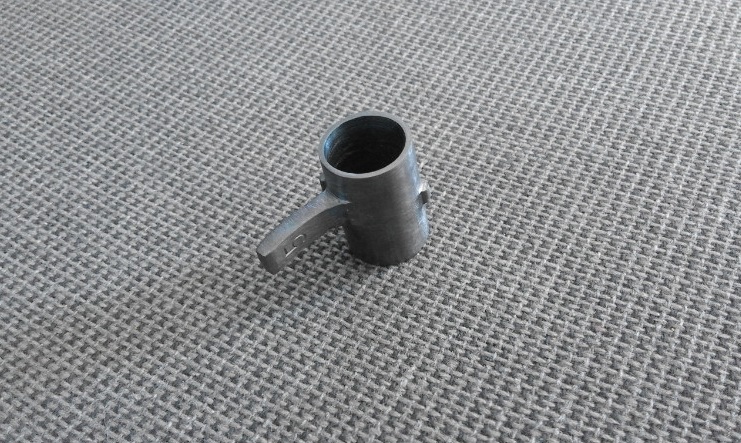

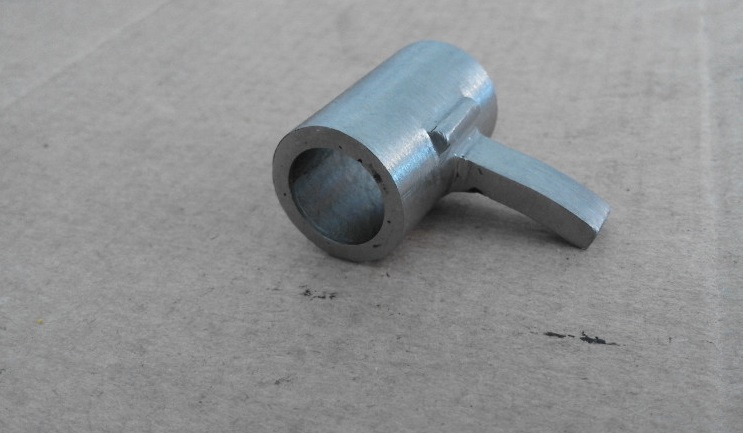

Деталь на бис. Мелкие раковинки от сварки не заделывал, делалось для себя и под копаный механизм. Чернить не стал, по ходу дела всё встанет на своё место.

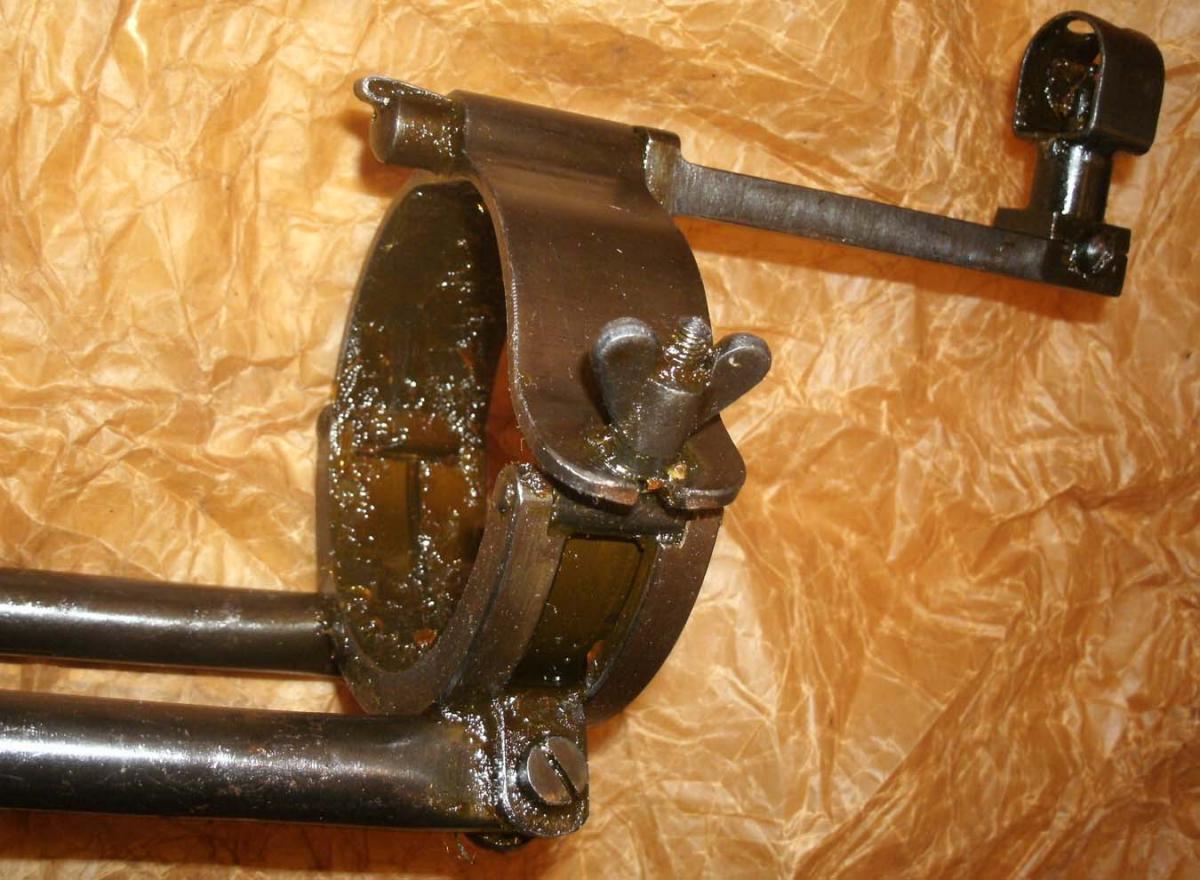

Резьба шпильки ушла в небытие, штангель показывает 4.5 . Буду приваривать метрическую (Да простит меня Дегтярёв). Ищу с чего скрутить похожую барашку ( на старой ножовке по металлу похожая но там 8 ). 5 или 6мм ближе ? Были ли варианты сошек с разным диаметром резьбы ? Заранее благодарю за ответы.
Ребят нужна помощь. Кто обладает ранней затворной рамой или просто чертежами ручки-шарика, скиньте пожалуйста размеры и детальные фото сверху и снизу. Заранее благодарен!
Обращаюсь к уважаемому сообществу.Камрады нужны чертеж а при невозможности скинуть чертежик размеры длина ширина диаметр .Вобшем все что касается сошек на дп 27 С Ув.Конфети
Посмотрите в этой теме. Может что и будет полезным. https://reibert.info/threads/soshki-dp-27.669057/
Допоможіть з деталями до ДП 27! Хто що може запропонувати.Жду відповіді в лічку,основном цікавить база прицельна в зборі і мушка,а ще сошки і так ще мелочовка.
