ППШ - разборка?

Dieses Thema im Forum "Реставрація знахідок" wurde erstellt von тюлень, 26. Dez. 2009.

  1. Garisson61

    Garisson61 Schütze

    Beiträge:
    7
    Ort:
    Россия
    Вопрос, как на схеме отделить деталь под номером 3 от кожуха, понятно, что нужно выбить ось номер 1, она судя по всему заклепана с двух сторон??


    Images:

  2. Интересные лоты

    1. Штик Мосіна(царь).Вичищений і змащений.
      80 грн.
    2. Бебут кулиметних бригад РІА зразка 1907року
      14300 грн.
    3. Штык k98/05 Mauser, 1917 г. ---------- Штык к винтовке системы Маузер периода ПМВ. Клеймо фирмы прои...
      13000 грн.
    4. Штык-тесак образца 1914 года также известен под названием “Штык-тесак образца 1911 года”, по году пр...
      11500 грн.
    5. Бебут 1916 року, в гарному стані ,зважаючи на свій вік, додаткові фото за бажанням
      15500 грн.
  3. Русла Н

    Русла Н Oberfeldwebel

    Beiträge:
    372
    Ort:
    Киев
    В принципе снять её не особо сложно. если у вас есть новая под замену. Но я не вижу в этом смысла. как и в разгибании кожуха до плоского состояния- восстановить будет сложно ;)

    D-day gefällt das.
  4. Саня ZP.UA

    Саня ZP.UA General-major

    Рейтинг:
    1
    Лоты
      на продаже:
    0
      проданные:
    1
    Beiträge:
    8.640
    Ort:
    Запоріжжя
    Хлопці, не можу вибити з'єднальную вісь.
    Пробував гріти, вибивати та відавлювати тісками, але х. там. свердлити не дуже хочу.
    Які будуть пропозиції ???

  5. Okrygenec1942

    Okrygenec1942 Stabsfeldwebel

    Рейтинг:
    4
    Отзывов:
    43
    Лоты
      на продаже:
    0
      проданные:
    77
    Испоьльзуйте нормальную выколотку и маленькую кувалду. У вас какая ось - цельная или с двух частей?

    663 gefällt das.
  6. Саня ZP.UA

    Саня ZP.UA General-major

    Рейтинг:
    1
    Лоты
      на продаже:
    0
      проданные:
    1
    Beiträge:
    8.640
    Ort:
    Запоріжжя
    Оська двоскладна, штіфт з розрізом я дістав.
    Кувалда ні маленька ні велика недопомагла.
    Ще раз залив все вдхою та збираюсь нагрівати до червоного ...

    gwadi gefällt das.
  7. Okrygenec1942

    Okrygenec1942 Stabsfeldwebel

    Рейтинг:
    4
    Отзывов:
    43
    Лоты
      на продаже:
    0
      проданные:
    77
    Пробуйте постукивать молотком с двух сторон. Нужно немного расшевелить деталь. Тогда точно выбьете.

    Саня ZP.UA gefällt das.
  8. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Beiträge:
    7.595
    Ort:
    Україна.
    Вибивати потрібно на стійкій поверхні, ні в якому випадку не на (коліні) . Під головку осі поставте велику гайку чи втулку, щоб головка осі вільно проходила. Вибивайте важким молотком через стальний (пруток) який повинен бути по діаметрі осі. Якщо діаметр буде меншим то замнети краї втулки (провірено). Перед роботою можна чуть нагріти та не обовязково до червоного.

  9. Саня ZP.UA

    Саня ZP.UA General-major

    Рейтинг:
    1
    Лоты
      на продаже:
    0
      проданные:
    1
    Beiträge:
    8.640
    Ort:
    Запоріжжя
    Так і зробив. Залив вдхою на пару днів, вибивав на бетоні, взяв болта колесного від якогось жигуля, підклав велику гайку, та діло пішло.
    Зараз відмочую стволік ...

    RIHARD 77, Okrygenec1942 und 663 gefällt das.
  10. AZ555

    AZ555 Hauptmann

    Рейтинг:
    5
    Отзывов:
    210
    Лоты
      на продаже:
    30
      проданные:
    472
    Beiträge:
    2.693
    Ort:
    Украина
    Добрый вечер!

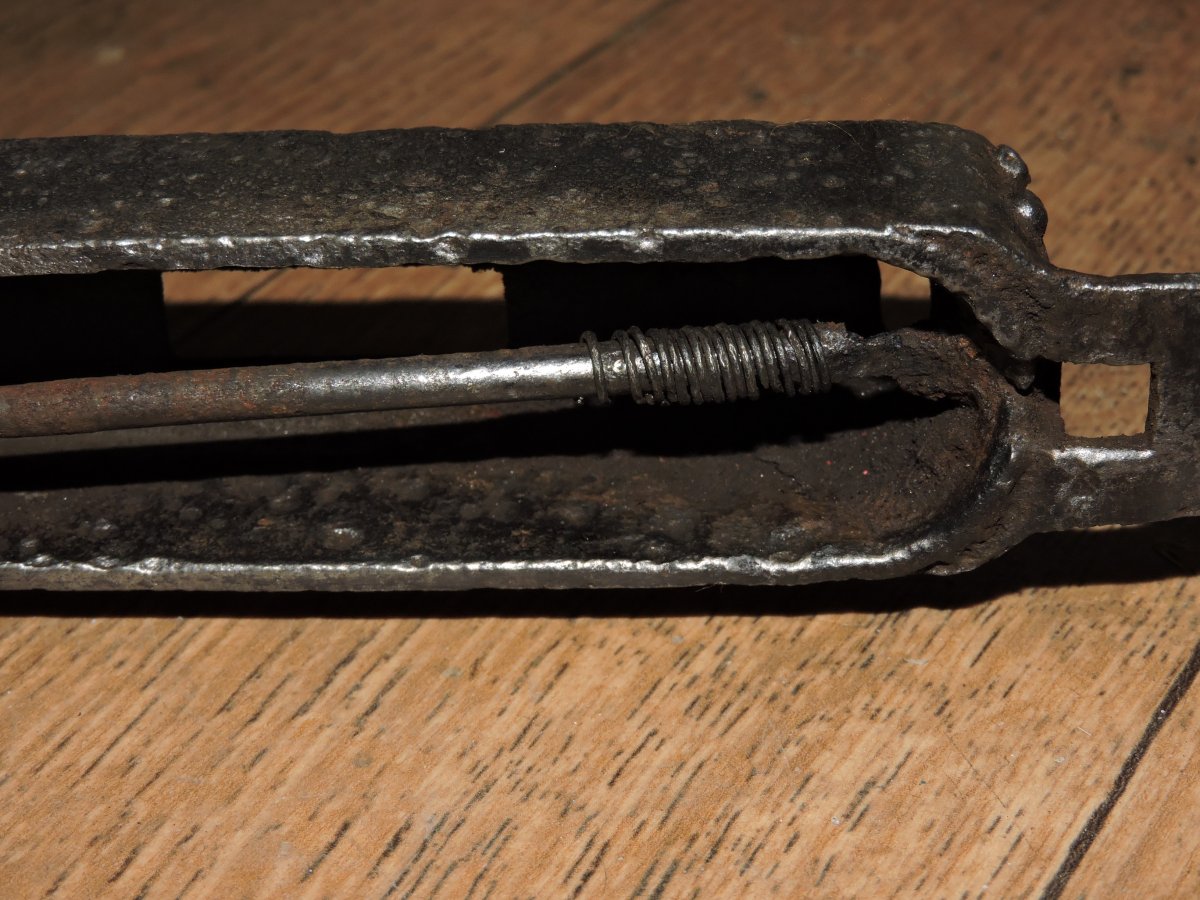

    я вот тоже хочу вычистить от ржавчины свой ппш и хочу ствол вытащить а то под кожух ни чем не залезть, а ржавчины там хватает. У меня упрощенная втулка. Исходя из этой схемы получается что пока я не вытащу ствол я и втулку не выбью?
    И как вытащить ось на которой затвор двигается когда она в таком состоянии?


    Images:

  11. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Beiträge:
    7.595
    Ort:
    Україна.
    Может на оборот, пока втулку не выбьете то ствол не снимите ?.
    Это направляющая пружины. Просто на конце схватите её плоскогубцами, оторвите от ржи и тащите в верх, чуть согнёте и фиг с ней, легко равняется. За одно и затвор вывалится. Скорей всего направляющая приржавела к затвору и к задней части рамы.

  12. AZ555

    AZ555 Hauptmann

    Рейтинг:
    5
    Отзывов:
    210
    Лоты
      на продаже:
    30
      проданные:
    472
    Beiträge:
    2.693
    Ort:
    Украина
    затвор уже снялся, направляющая проржавела так что согнулась. там часть пружины в хлам а часть живая относительно, так и снялся. но сняв пружину она рассыпалась на части.

    там же на схеме виден пропил во втулке под ствол, потому я и спросил. так я пытался её выбить - ноль. может тоже прогреть надо

  13. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Beiträge:
    7.595
    Ort:
    Україна.
    Если ось (втулка) односоставная то углубление у неё для её фиксации. Для начала можно очистить отверстие под пружину. Это даст пружине (остаткам пружины) ход и упростит выбивание оси. Нагрев лишним тоже не будет.

  14. Репликант

    Репликант Stabsfeldwebel

    Рейтинг:
    4
    Отзывов:
    106
    Лоты
      на продаже:
    0
      проданные:
    146
    Beiträge:
    1.040
    Ort:
    Україна
    Я не сторонник греть при разборке... втулка с одной стороны глухая, а с другой стороны с прорезью, так вот усы сердцевины нужно свести друг к другу, что бы прорезь уменьшилась и после этого выбить ее, затем выбить саму втулку. После всех этих манипуляций ствол свободен и его можно выбивать во внутрь, но выбивается он очень трудно.

  15. AZ555

    AZ555 Hauptmann

    Рейтинг:
    5
    Отзывов:
    210
    Лоты
      на продаже:
    30
      проданные:
    472
    Beiträge:
    2.693
    Ort:
    Украина
    спасибо. попробую

  16. AZ555

    AZ555 Hauptmann

    Рейтинг:
    5
    Отзывов:
    210
    Лоты
      на продаже:
    30
      проданные:
    472
    Beiträge:
    2.693
    Ort:
    Украина
    та у меня одна втулка

  17. упорный-1

    упорный-1 Stabsgefreiter

    Beiträge:
    245
    Доброго времени суток.
    Кто имел дело с извлечением бойка из копаного затвора ППШ без специального съемника? Фиксирующий штифт выбил легко,путем легкого нагрева несколько раз и изготовления специальной выколотки из развертки . Но намертво прикипевший боёк не удается извлечь из-за его неудобного расположения. Возможно кто-то может подсказать действенный способ? Заранее благодарен за ответ.

  18. A10A

    A10A General-leutnant

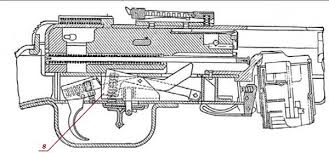

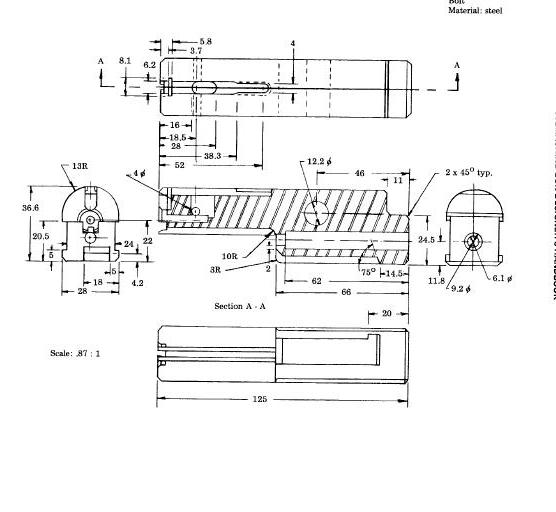

    ...чертежи/схемы читаете ?


    Images:

    914254 (1).jpg
    images (1).jpg
