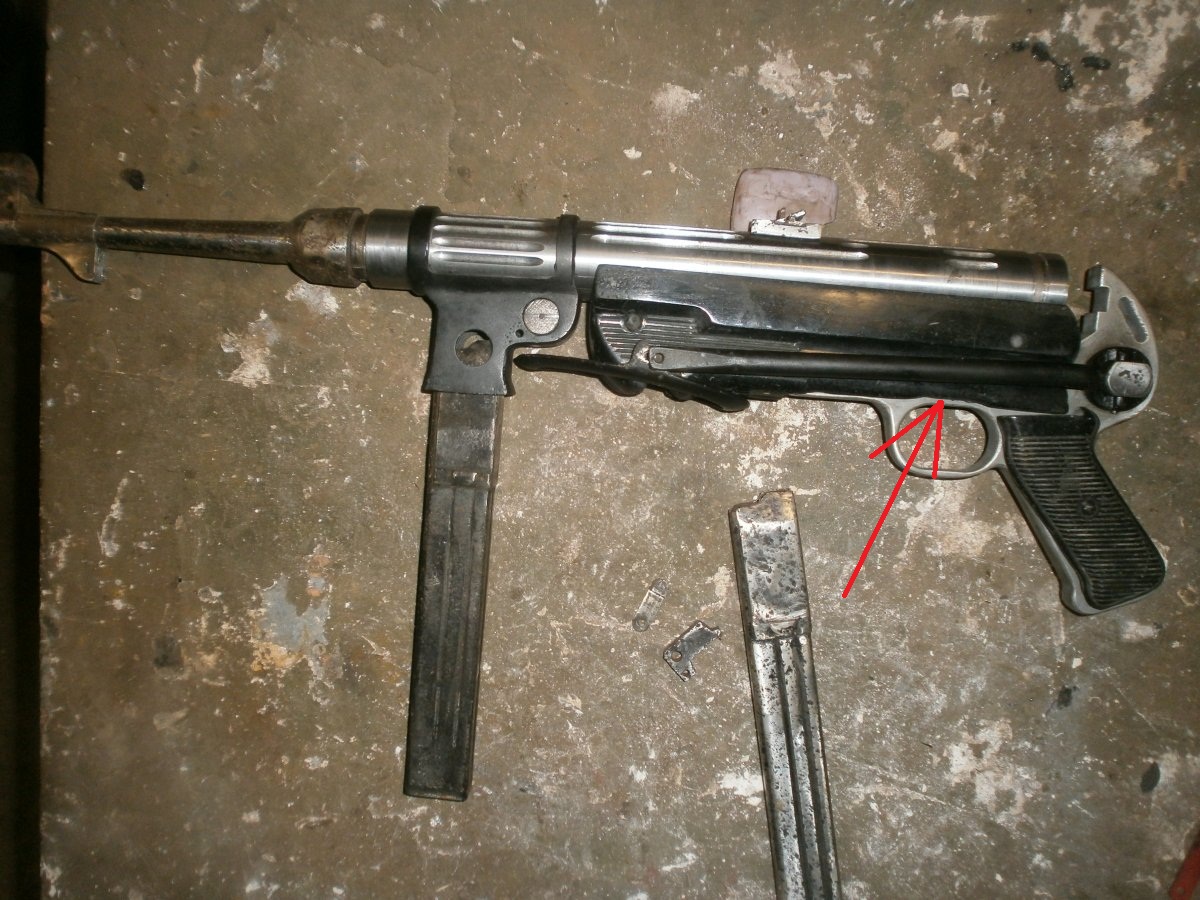

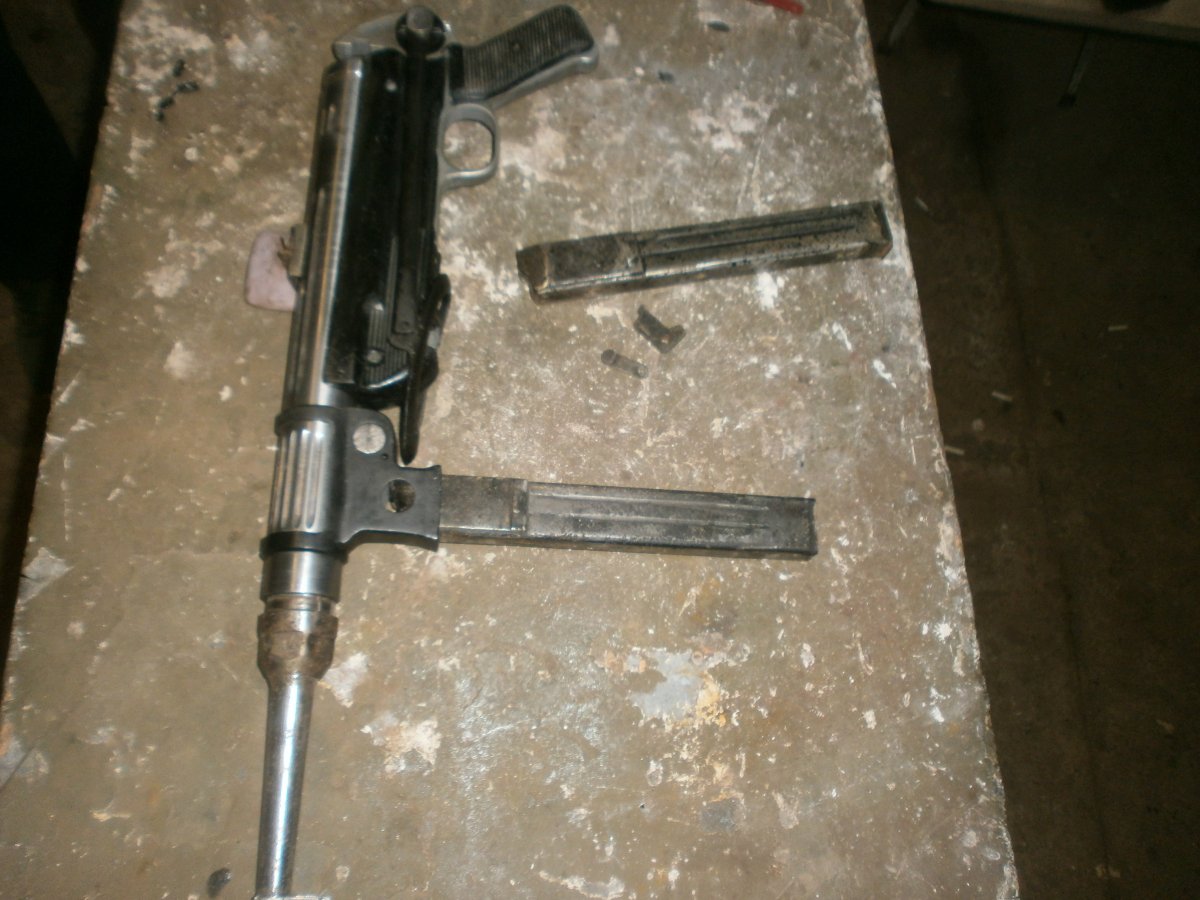

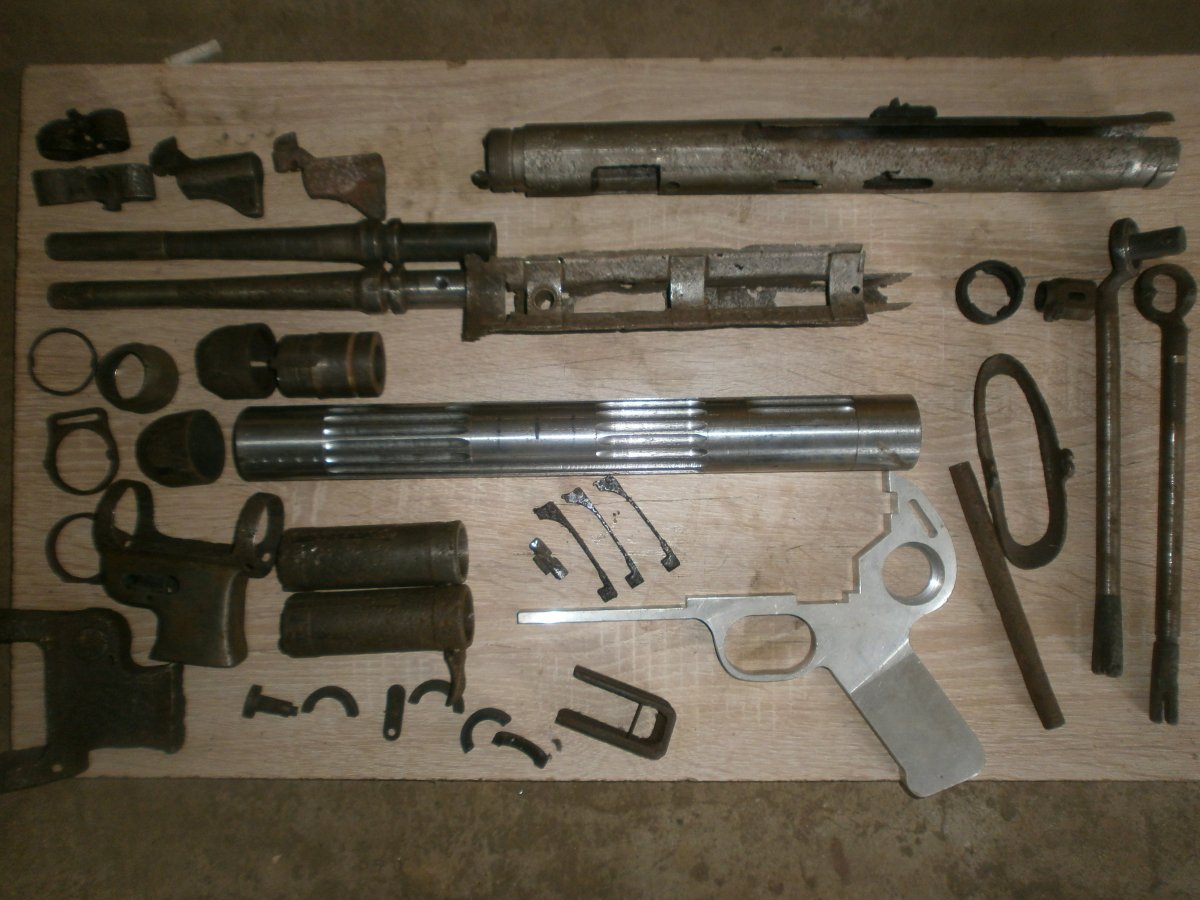

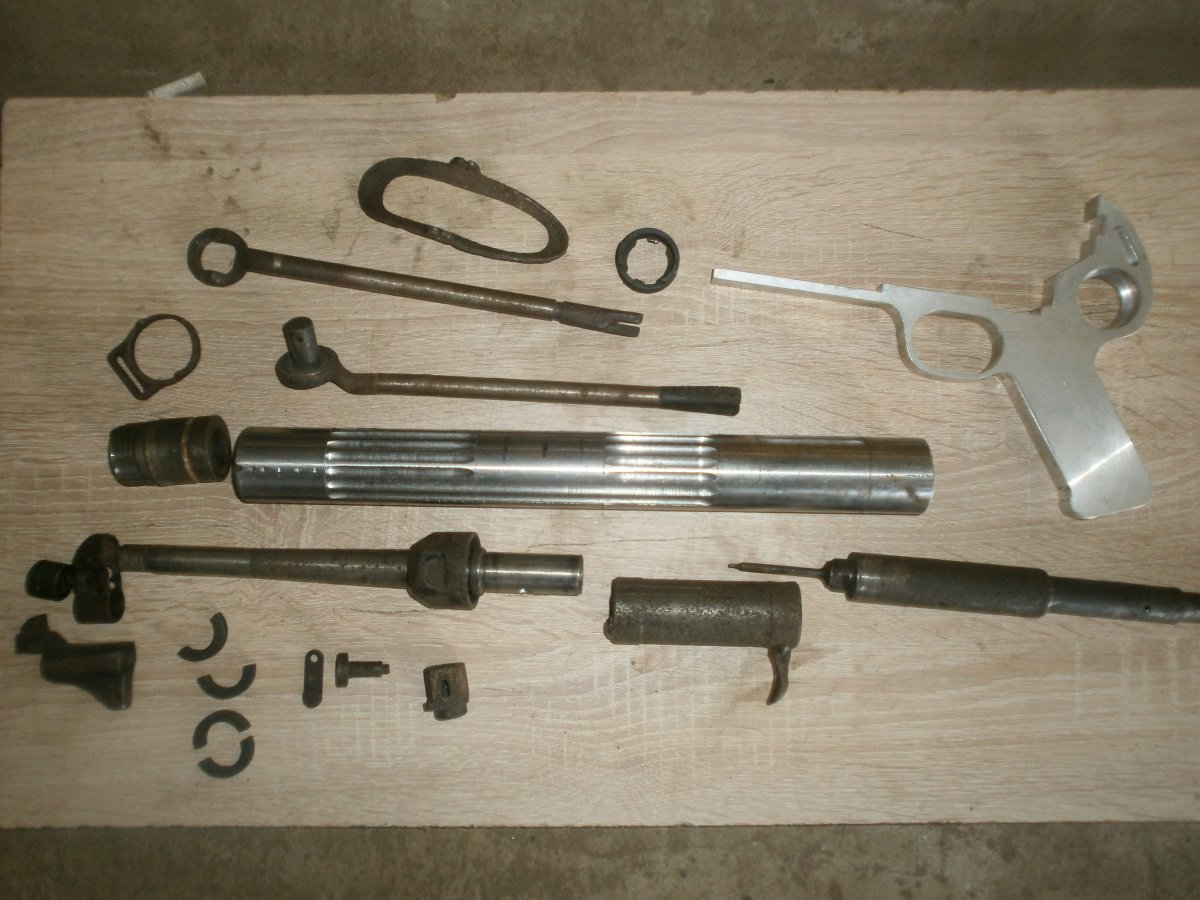

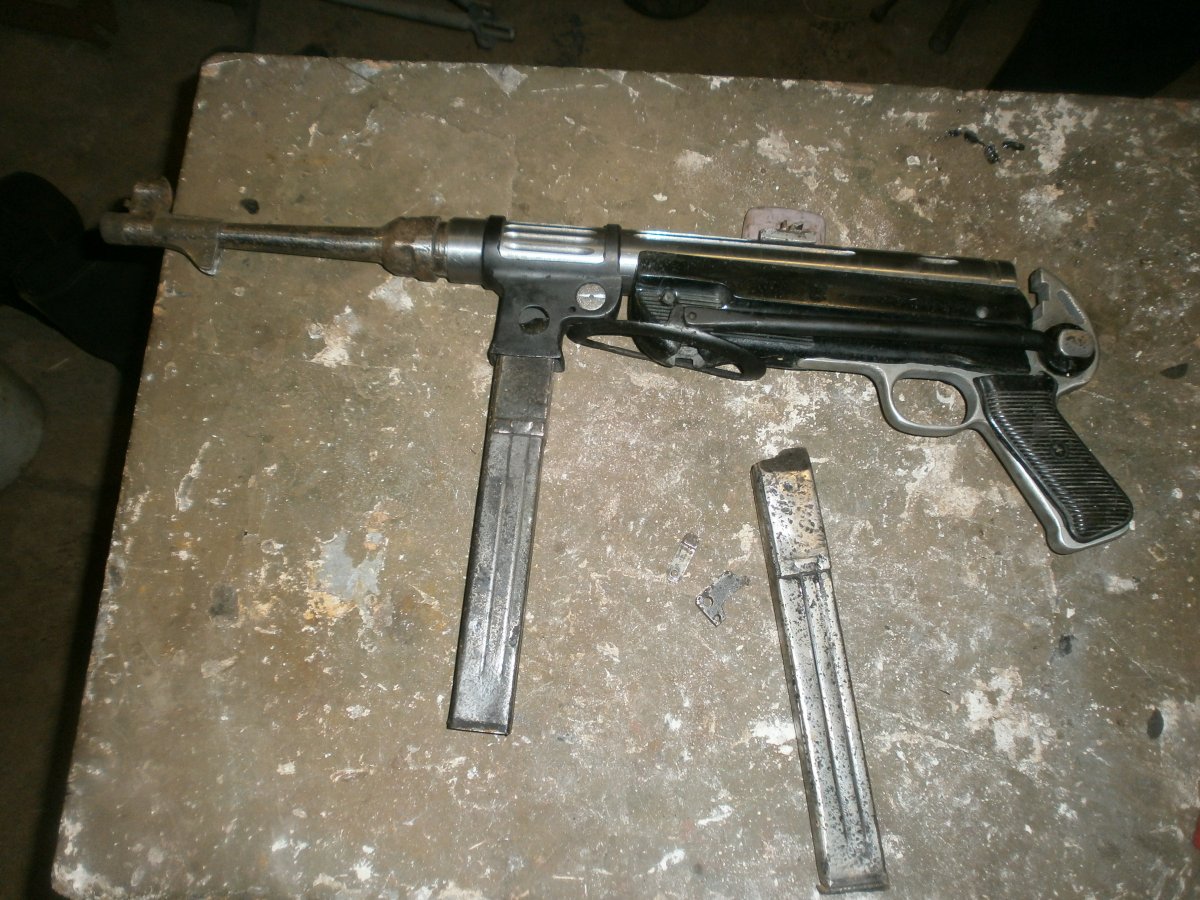

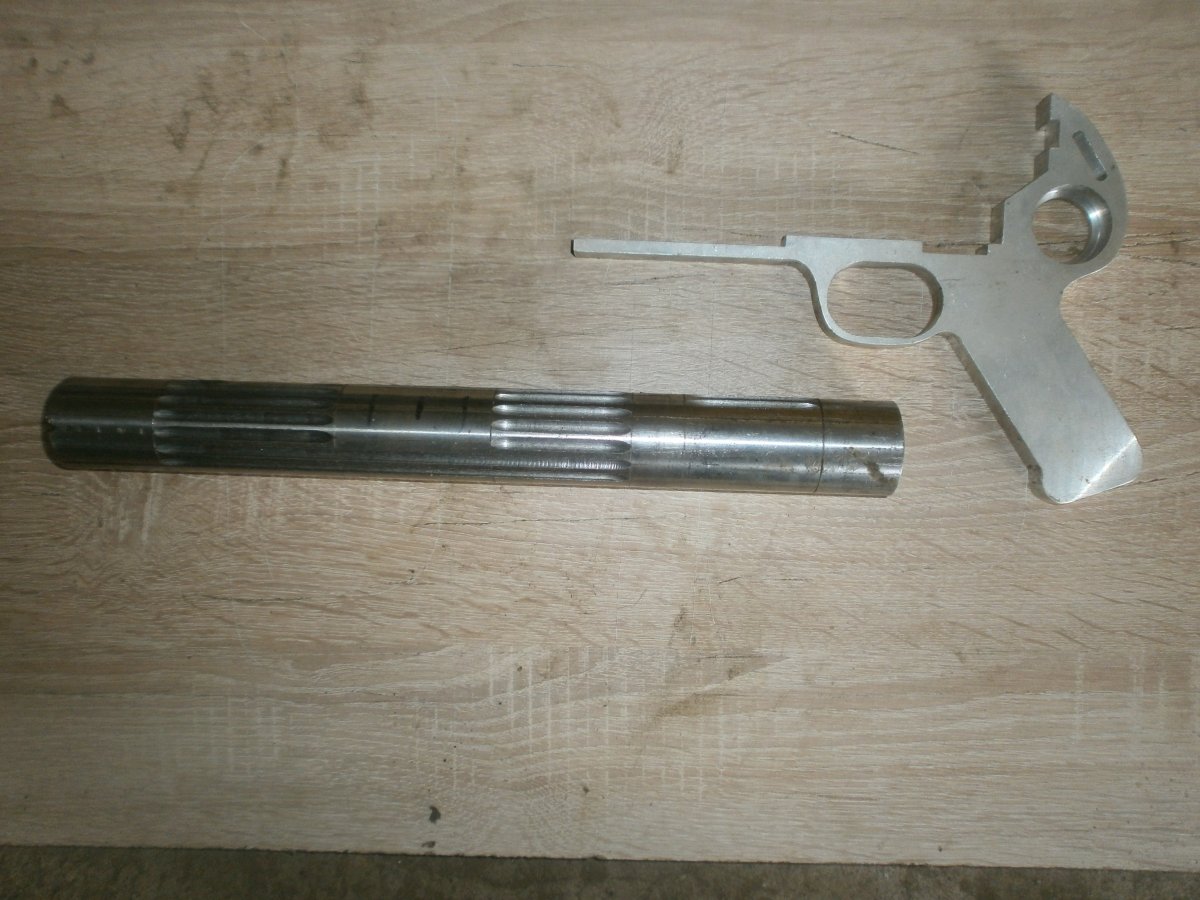

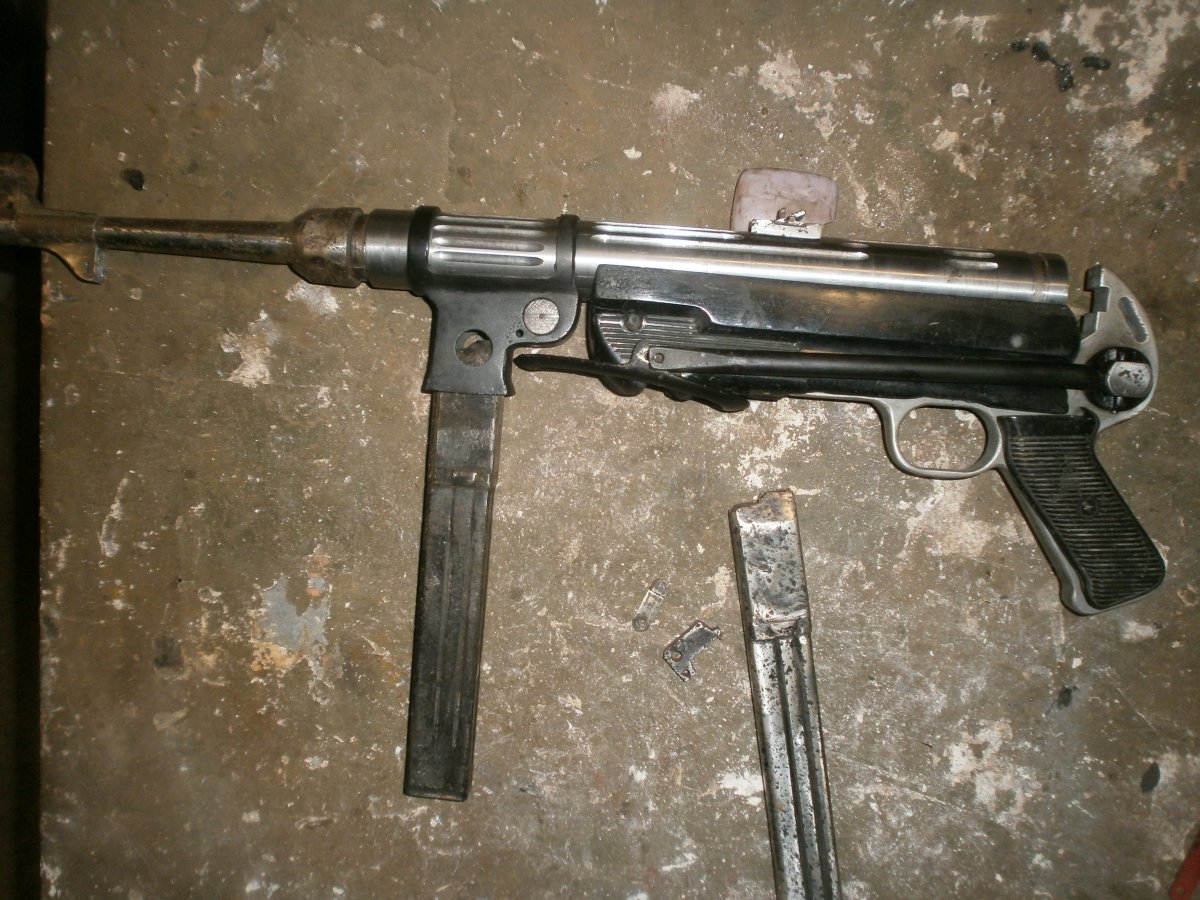

Осталось лишних деталей от разных МП. Решил сам немного поработать над темой создания 38. Кое какие фрагменты имелись для снятия размеров, чего то не хватало. Пошарив в просторах интернета к сожалению чертежей точных не нашел. Коробку фрезеровал исходя фрагмента копаного куска 38. Если , что не так. то прошу поправить. В Белорусии в оригинале не встречал 38 на руках среди знакомых поэтому буду отталкиваться с того что имею или может кто нибудь подкинет хоть размеры с чертежиком, буду очень признателен.
Доброго дня,посмотрите здесь может будет что то интересно для вас.http://popgun.ru/viewtopic.php?f=160&start=200&t=299425

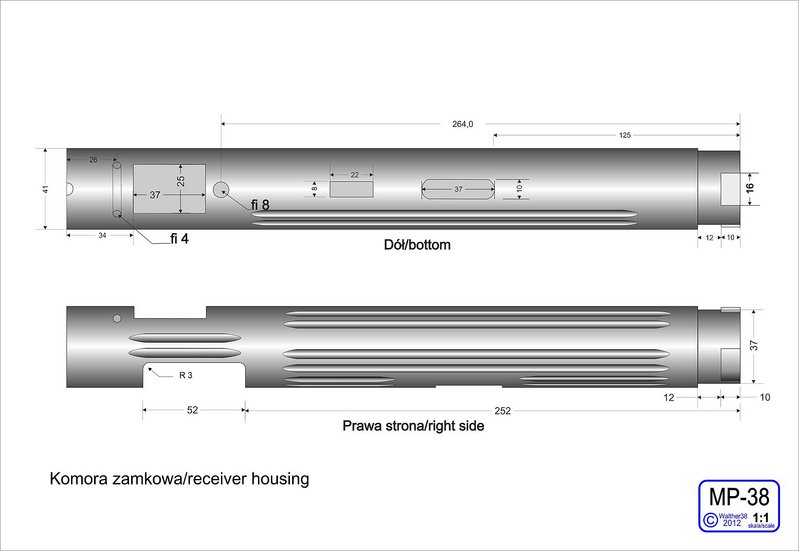

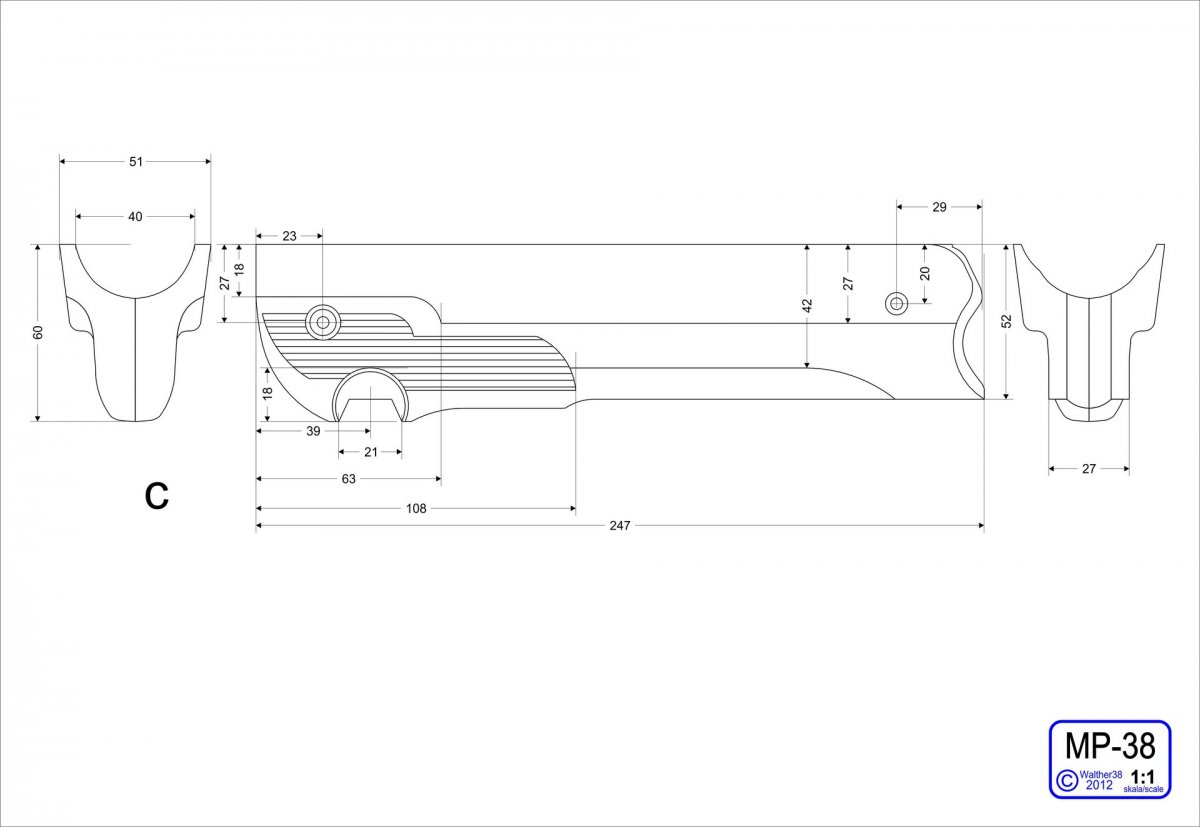

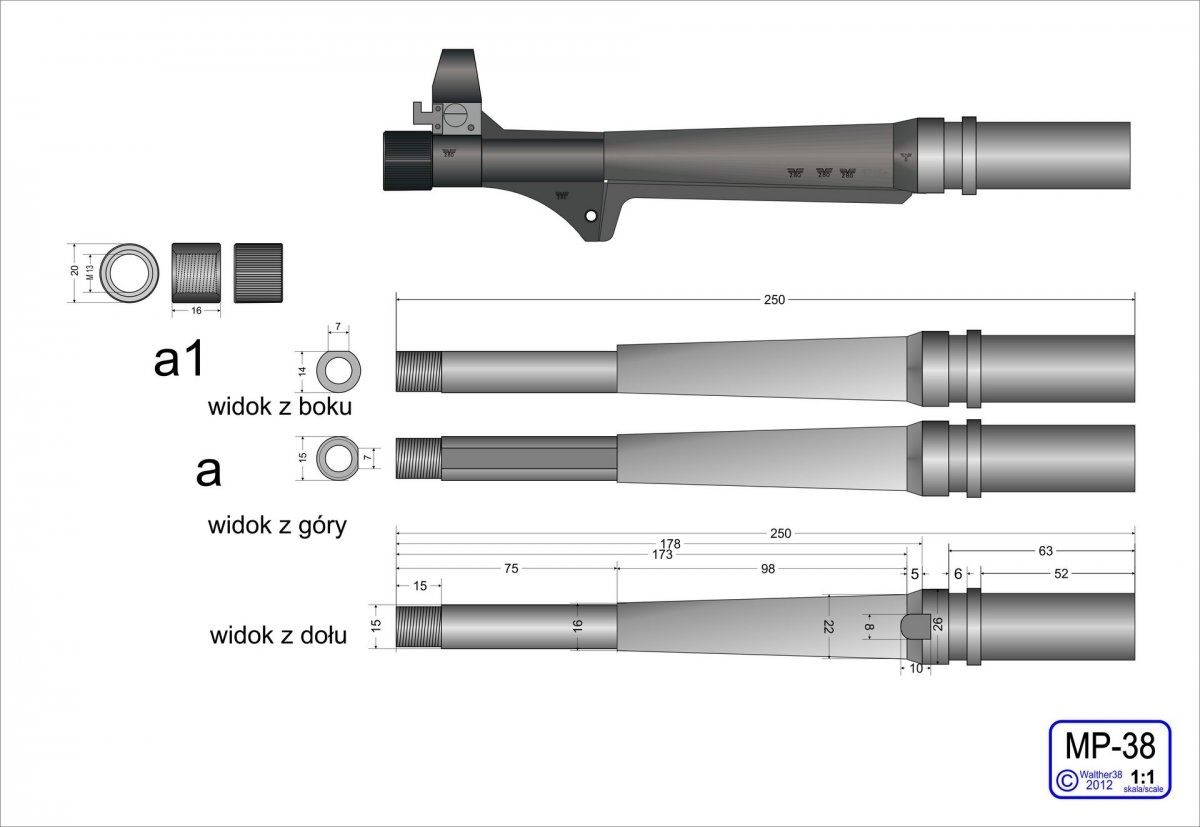

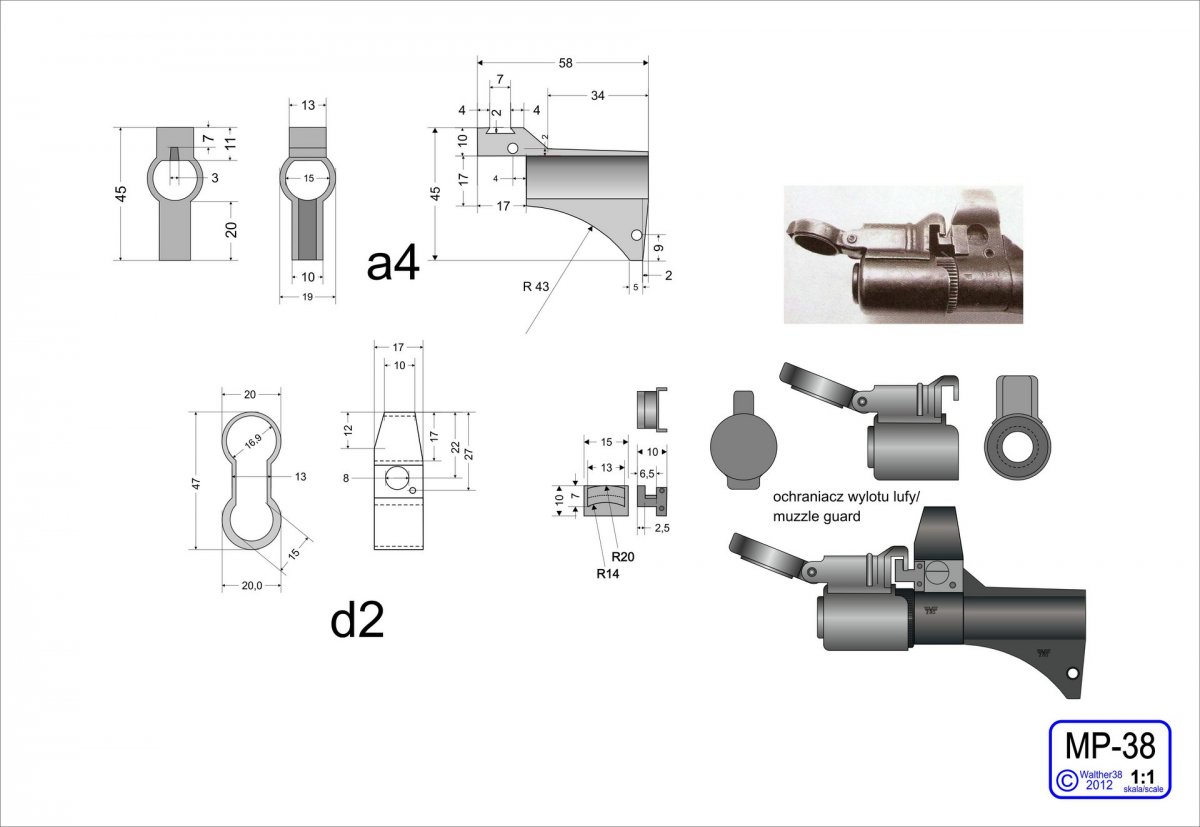

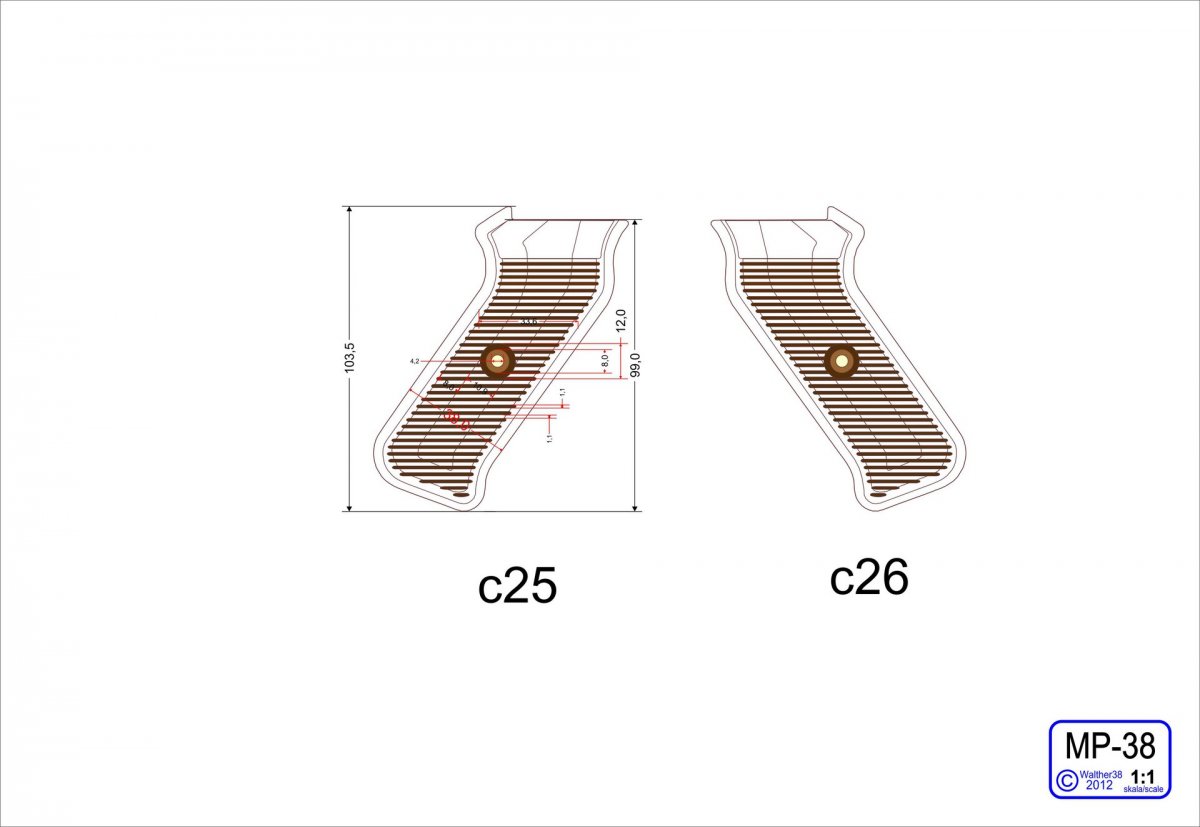

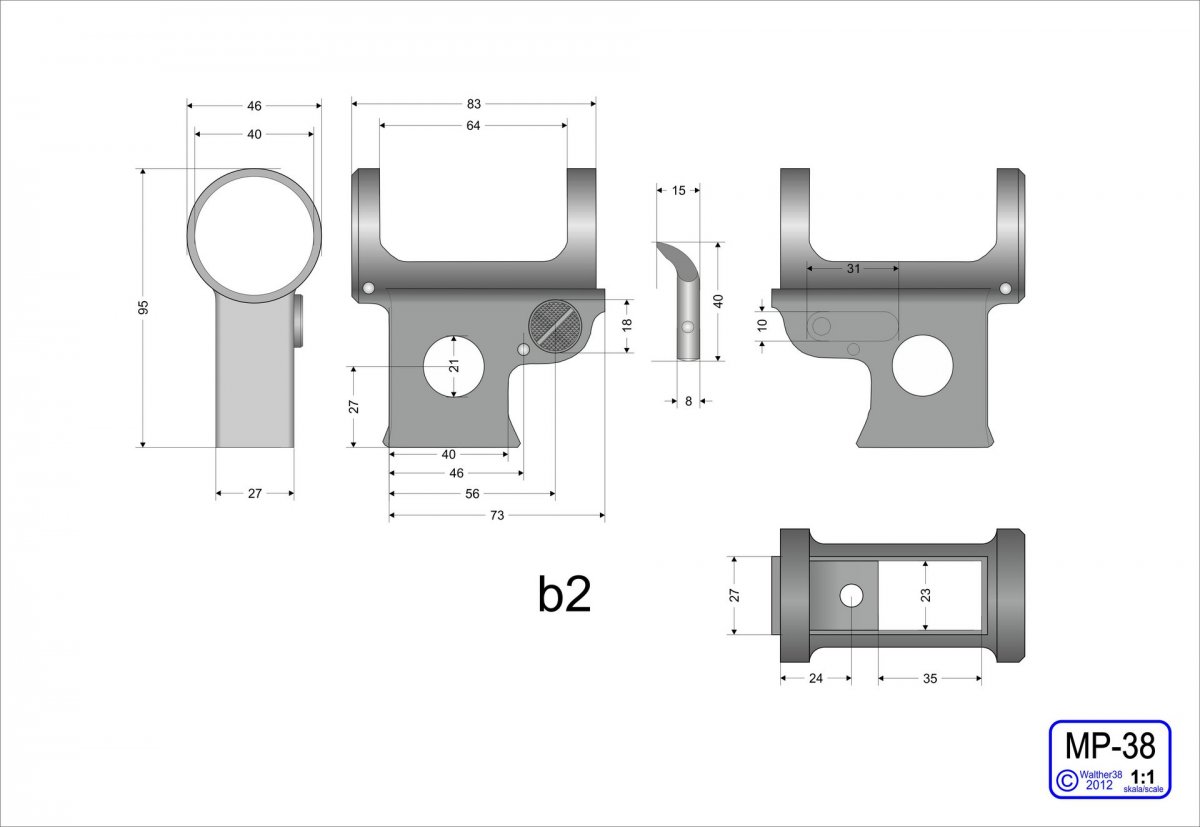

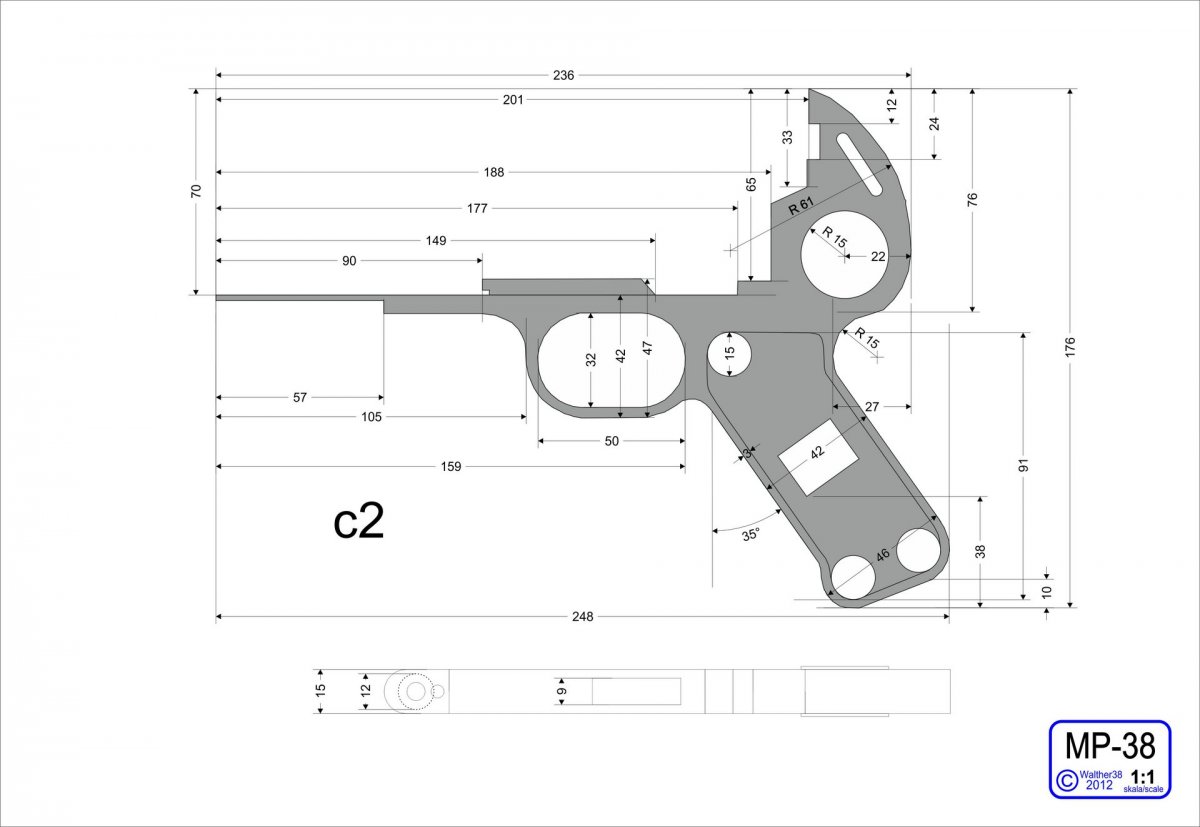

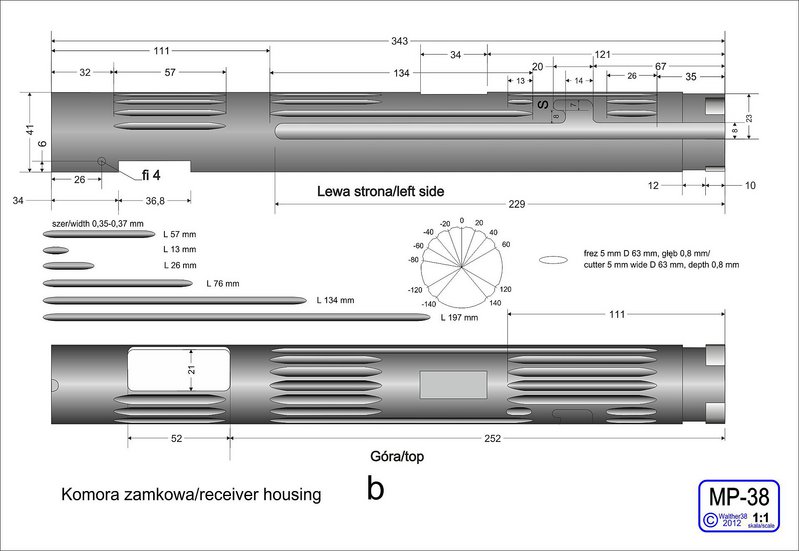

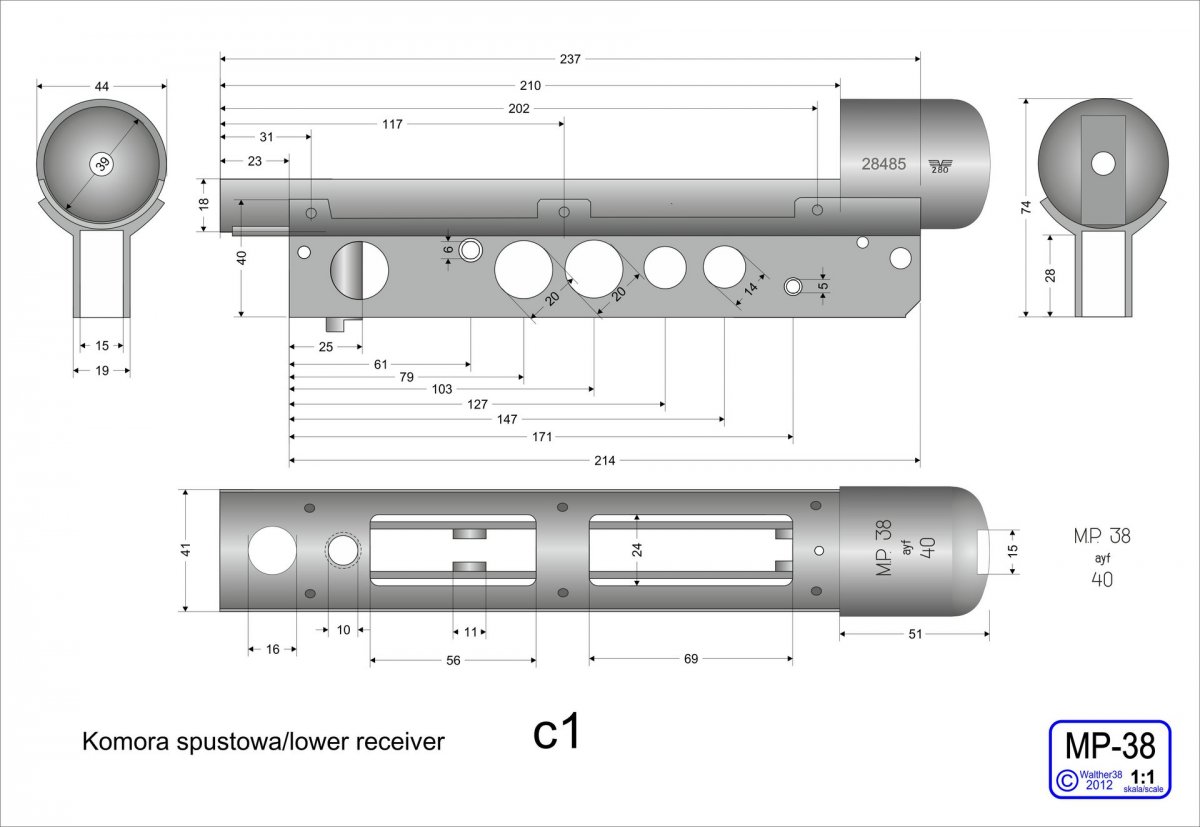

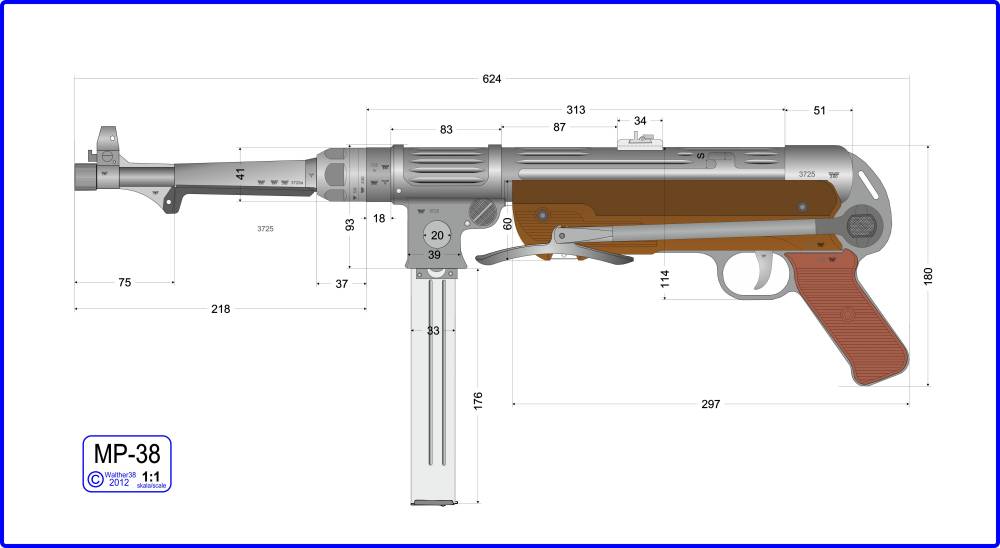

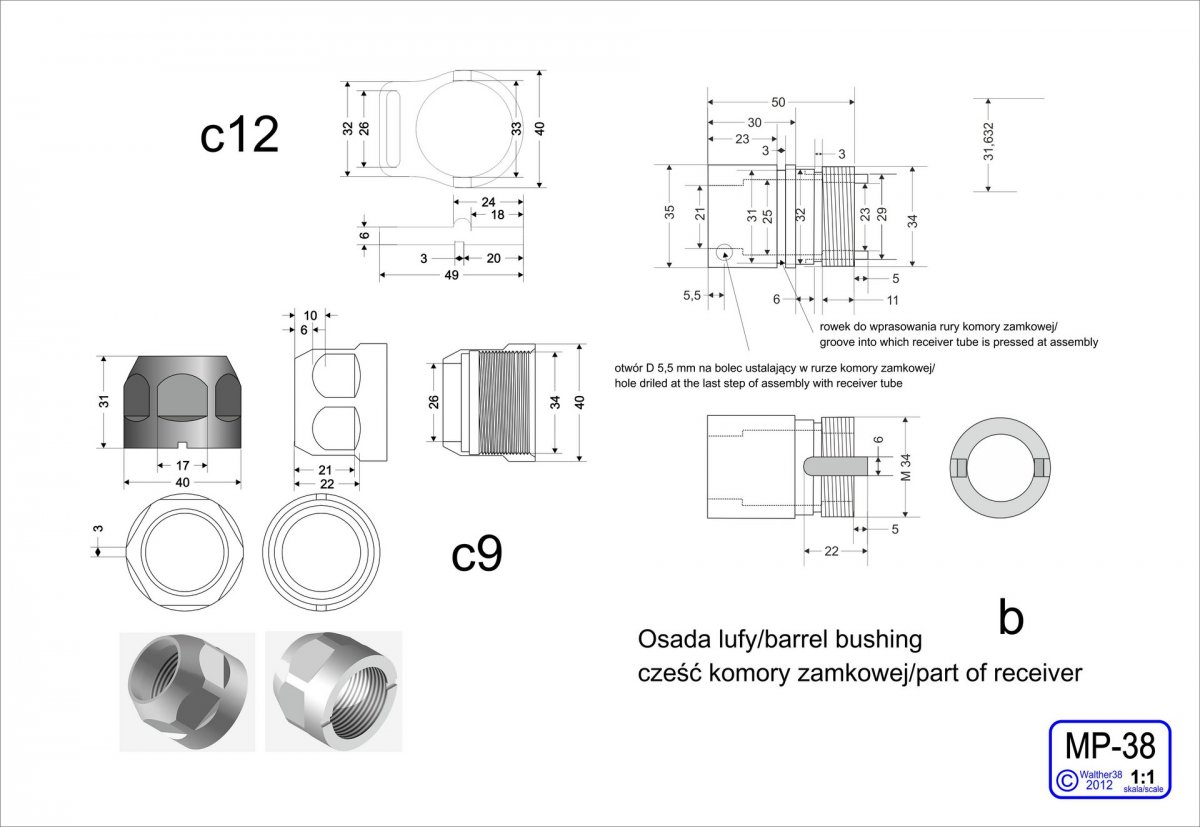

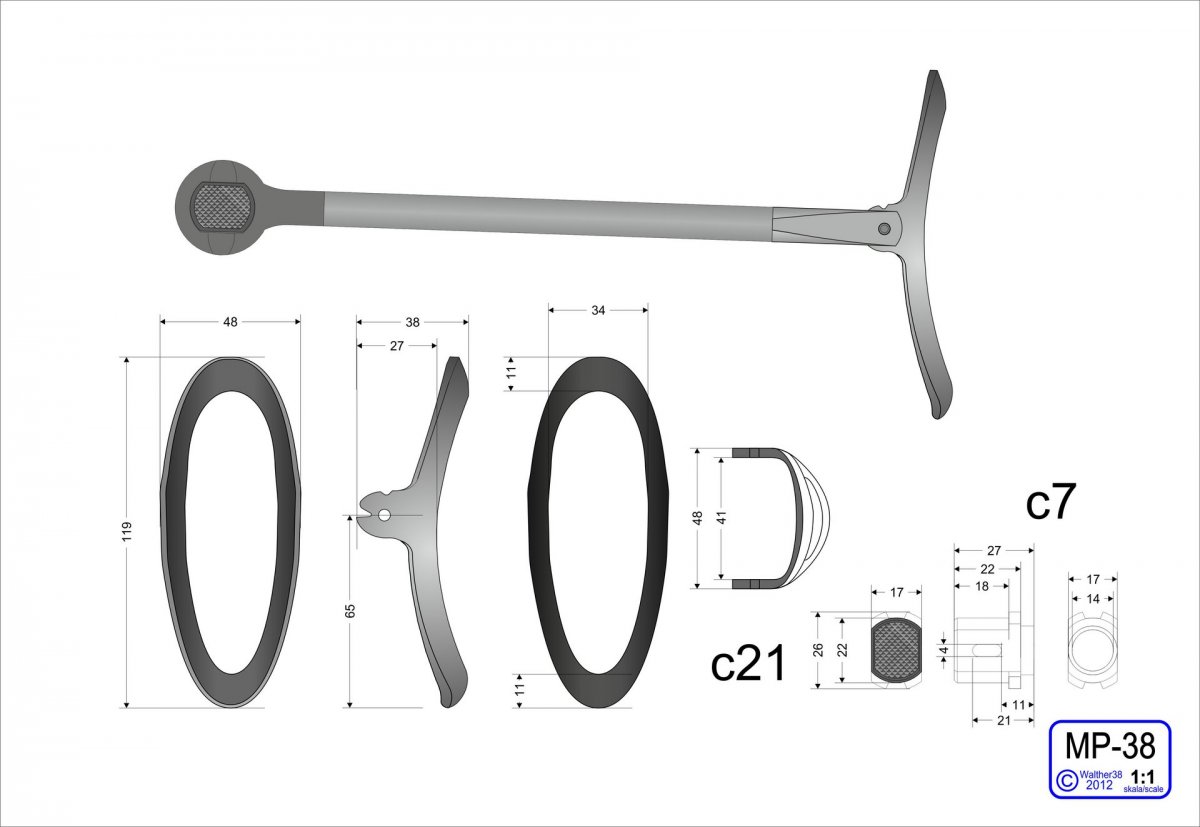

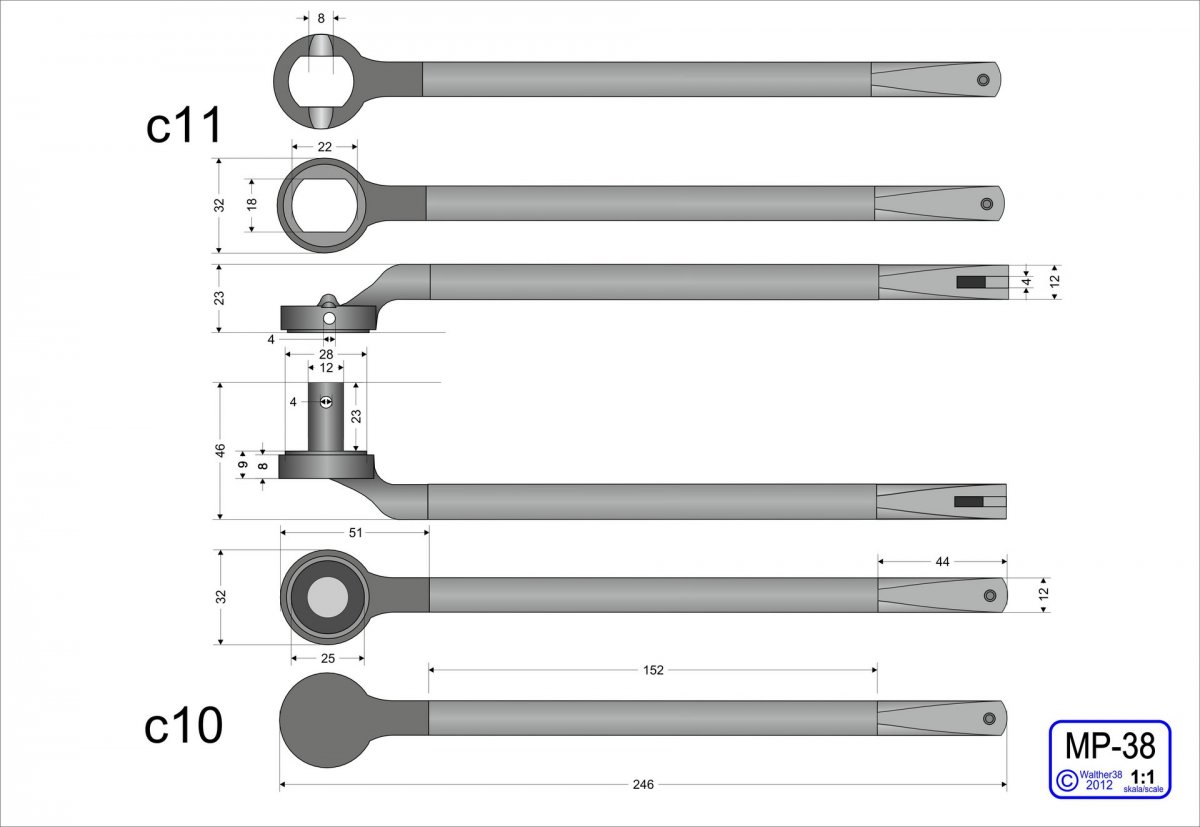

А этих чертежей из сети разве недостаточно? https://reibert.info/threads/nuzhna-pomosch-po-mp-40.742975/page-10 пост 242
Взято с этого сайта: http://forum.guns.ru/forummessage/122/201812.html Листайте, точно страницу не помню...

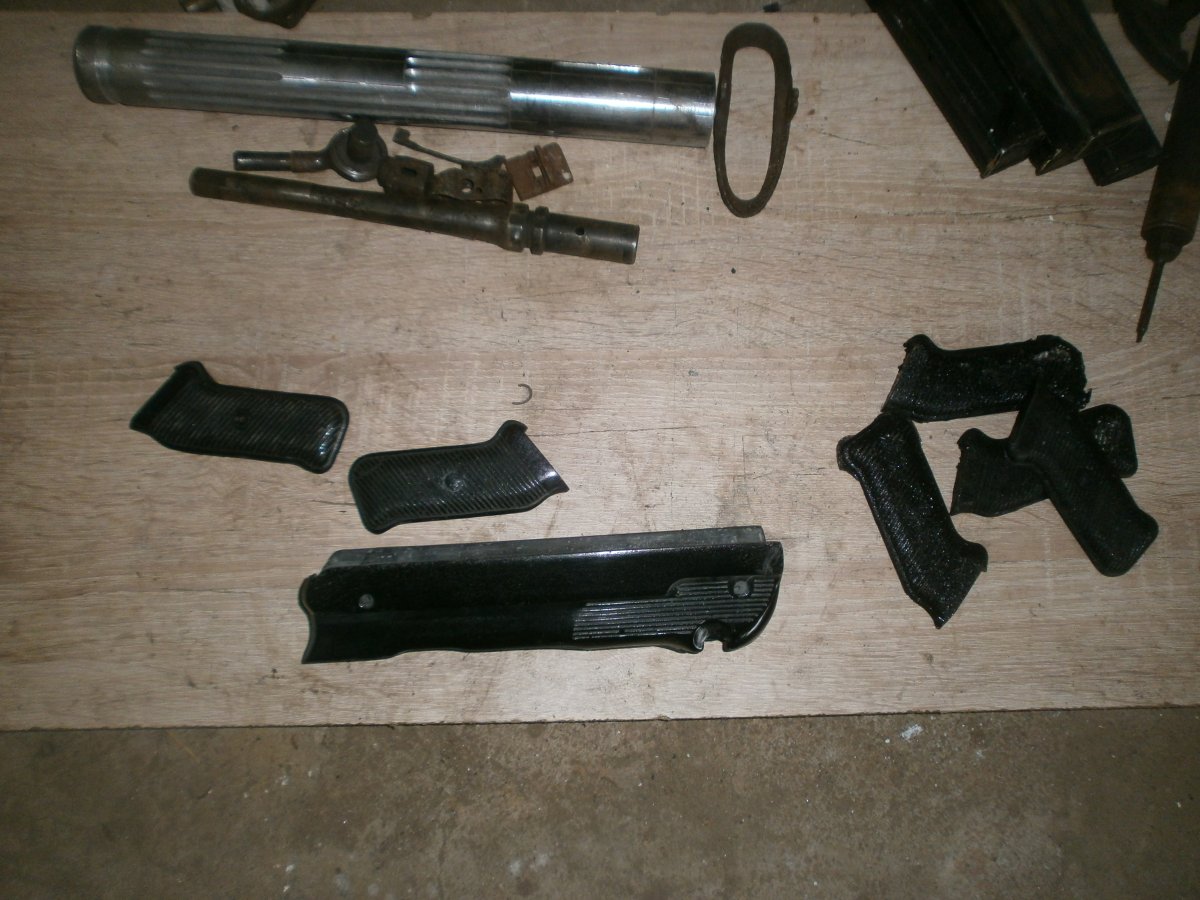

Да Вы правы! Чертежи полная чепуха, нашел оригинальную 38 в одном местячковом музее, полностью скопировал ее , в итоге дела пошли продвигаться дальше. Неделя пошла на производство бакелита, вначале плохо поддавался затем в помощь пришел литейный высокотемпературный силикон, в который силумин льют для ключей брелков и значков , а главное не боится давления. Наполнитель пробовал разный, слава богу бакелитовой смолы и лаков полно. В итоге по бакелиту все понятно. Думаю к концу следующей недели завершить тему по созданию 38 схп.
Не секрет могу подробно описать технологию, немного гемороя но зато бакелит 100% если точно переснять форму , желательно с оригинальной вещицы то отличить невозможно, запах бакелита особый и вид другой не какие полиэфирки и эпоксидки не способны заменить бакелит
для начала нужно купить лак бакелитовый ЛБС1 Лак бакелитовый ЛБС-1 представляет собой раствор фенолоформальдегидной смолы резольного типа в этиловом спирте и изготавливается по ГОСТ 901-78. Лак спиртовой предназначен для склеивания, пропитки, покрытия различных материалов, для защиты теплообменной и другой аппаратуры от воздействия технической горячей воды, слабых и средних растворов кислот и солей, для окраски нефте- и бензобаков, в составах связующих для слоистых пластиков. Применение спиртового бакелитового лака ЛБС-1 Окрашиваемая поверхность должна быть сухой, предварительно очищена от пыли, жировых и других загрязнений, ржавчины, окалины. Перед нанесением лак тщательно перемешивают. После нанесения на поверхность пленку подвергают бакелизации, т.е. термической обработке по специальному режиму с постепенным повышением температуры до 160 С, в результате чего образуется полимер сетчатой структуры. Время желатинизации при температуре 150 С - 50-120 сек. При нанесении кистью - расход 110-120 г/м2. Гарантийный срок хранения - 3 месяца со дня изготовления. При условии хранения при температуре не выше 20 С, исключая попадание прямых солнечных лучей и атмосферных осадков. НАЗНАЧЕНИЕ БАКЕЛИТОВОГО ЛАКА ЛБС-1: для склеивания пропитки и покрытия различных материалов, для изготовления лакотканей и т.п

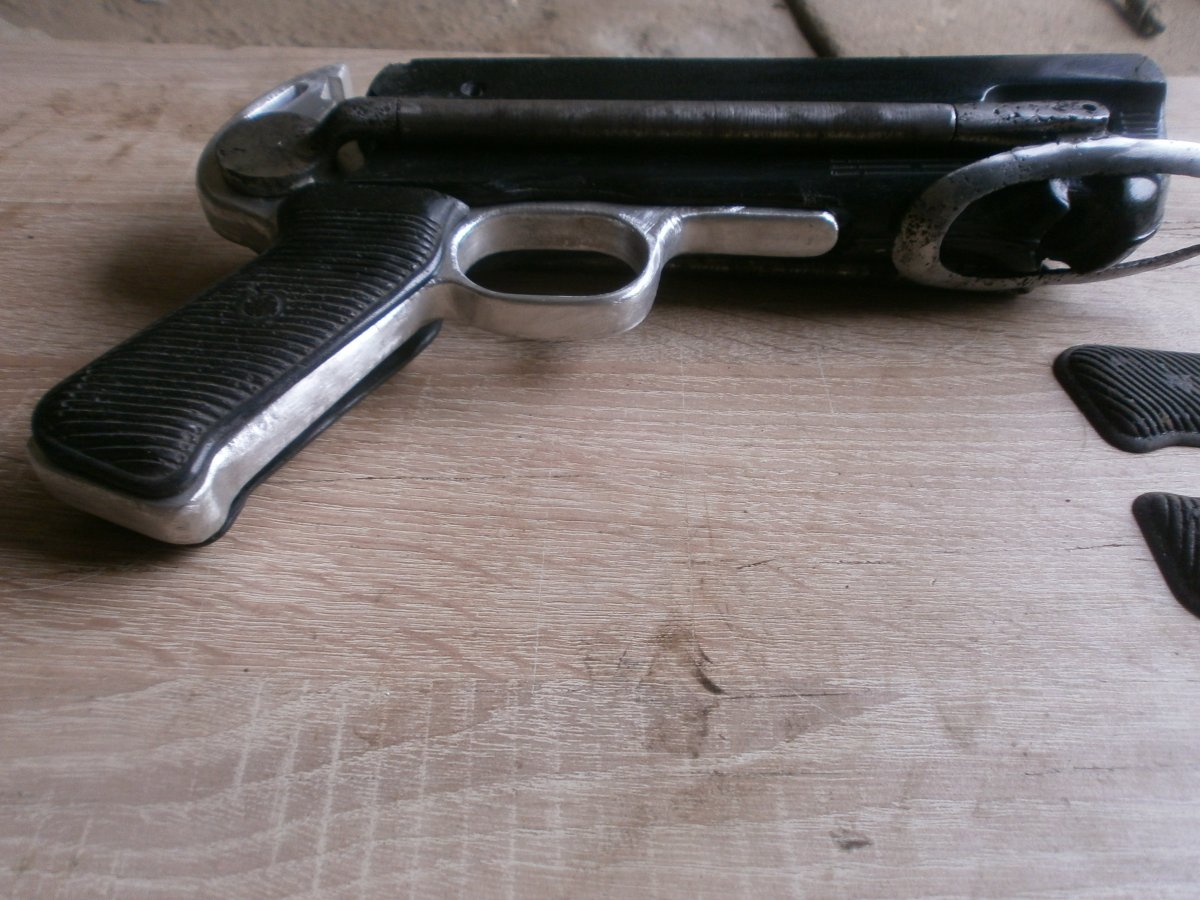

Я на свой мр 38 ставил оригинальный складской бакелит с мр 40,пришлось внутри немного подгонять,что бы сел.Получилось отлично.
Блин вспомнил в воскресенье кантора не продает бакелитоаую смолу, завтра сгоняю куплю. просто можно для себя разные бакелитовые вещицы сделать.
Нет проблем , думаю тема уже не интересная. Бакелитовый лак купил надо выбрать время деталюх на МГ34 и МП изготовить уже технология пошла и с цветами разобрался черный с красноватым оттенком на ура выходит еще никто не вкурил . По размерам , что именно могу выслать рабочие размеры , и как на токарнике легко повторить коробку.
Можно Вас попросить размеры бакелитового ложе на MP-38? И если можно размеры на спусковую коробку. Заранее Вам благодарен.
Вы свою решили изготовить? вместе с бакелитом? Вы под схп делаете если да то под какой расходник . я переделал под обрезаный 5.45 х39 работают как часы обе одна 41 вторая 38. Решил на самый доступный за 30 минут под 100 расходников получается из 5.45 набомбить и к насыпке не требовательны.
Да. Только для начала хочу 3D модель сделать с оригинальными размерами, создать точки соприкосновений и упоров чтобы все и везде совпадало. Но а после приступить к модели. Вы из Минска?
