Панцершрек (нужны размеры)

Тема у розділі 'Виготовлення уніформи та екіпірування', створена користувачем Matroskin, 19 жов 2011.

  1. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    1 людині також подобається це.
  2. Цікаві лоти

    1. Лесной коп по 1941 - 43 годах . Все 4 предмета найдены рядом в одной траншее . Не много почищены . Н...
      400 грн.
    2. Каска нем
      6000 грн.
    3. Оригинальная М-35 SS Две декали SS одна поверх другой( вервую видно была чуть выше наклеена за ем за...
      3160 грн.
    4. Добрый день к вашему вниманию шлем вроде м 40 приобрел давно исходника не было но реставрирован на...
      4200 грн.
    5. Стан на фото Battle Damage
      1 грн.
  3. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    Продаются водостоки диаметром ровно 90мм.
    Пластиковые по 350р за 3 метра. и металлические 800 руб за такую же 3-метровую трубу.
    Вот думаю чего брать. Пластик легкий, бесшовный, но как будет клеиться не знаю.
    Металл правдивее, шов можно зашпаклевать, но дороже...:smile_1:

  4. Paul

    Paul Moderator

    Рейтинг:
    6
    Відгуків:
    871
    Лоти
      на продажу:
    232
      продані:
    1.697
    Повідомлення:
    7.820
    Адреса:
    Nogaische Steppe, Ukraine
    Шпаклевать шов - не вариант, пластик......ну это детский сад!:eek: Нужно искать тонкостенную трубу!!!

  5. Anthrax

    Anthrax Feldwebel

    Повідомлення:
    859
    Как вариант можно использовать метод пропорционального увеличения. Например, если известен диаметр ствола - то надо увеличить рисунок до этой величины, а затем распечатать. потом линейкой снять необходимые размеры. И так далее. Таким образом можно получить чертёж. Если всё делать аккуратно - то погрешность будет 1-2 мм. Я так уже делал.

  6. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    Все фотографии маленькие. Когда сильно увеличиваешь становятся видны мельчайшие кубики из которых складывается изображение. Т.Н. пикселы. Если бы векторные чертежи были... Или в большом разрешении.
    Я обычно распечатываю на А4 и внизу приписываю во сколько раз увеличивать.

  7. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    Пока вот хожу ищу... :confused:

  8. Paul

    Paul Moderator

    Рейтинг:
    6
    Відгуків:
    871
    Лоти
      на продажу:
    232
      продані:
    1.697
    Повідомлення:
    7.820
    Адреса:
    Nogaische Steppe, Ukraine
    Ну накрайняк можно скрутить у жестянщика трубу из жести в 1мм. Шов варишь и зачищаешь, выходит неплохо!

    1 людині також подобається це.
  9. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    Стоить, наверное, будет дофига :confused:

  10. Anthrax

    Anthrax Feldwebel

    Повідомлення:
    859
    1 людині також подобається це.
  11. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    А у меня с панценршреком пока невезуха. Попросил одного "мастера" свернуть ровную трубу из оцинковки нужного диаметра, так он мне такую ерунду сделал, я чуть не прослезился. Жаль не сколько денег, сколько потраченного попусту времени. Такое я не листогибом, а об коленку сделал бы.


    Images:

  12. 050

    050 Gefreiter

    Повідомлення:
    53

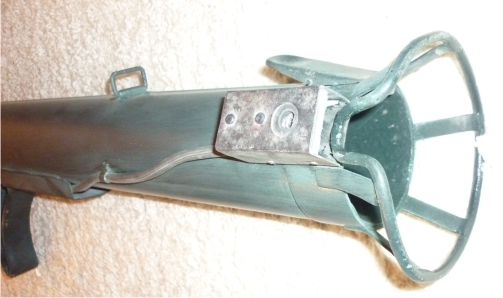

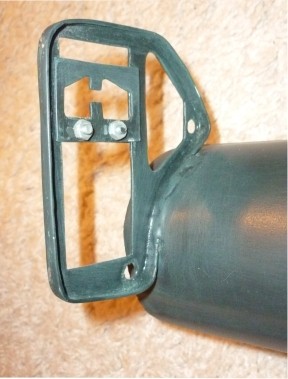

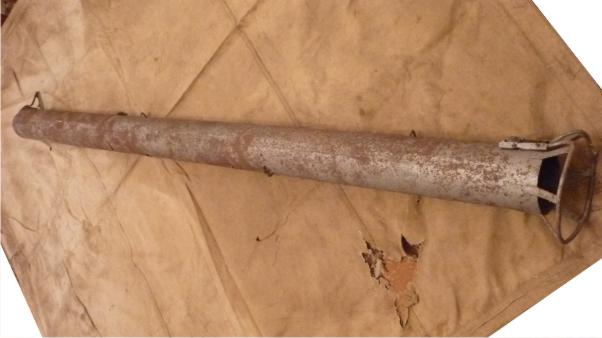

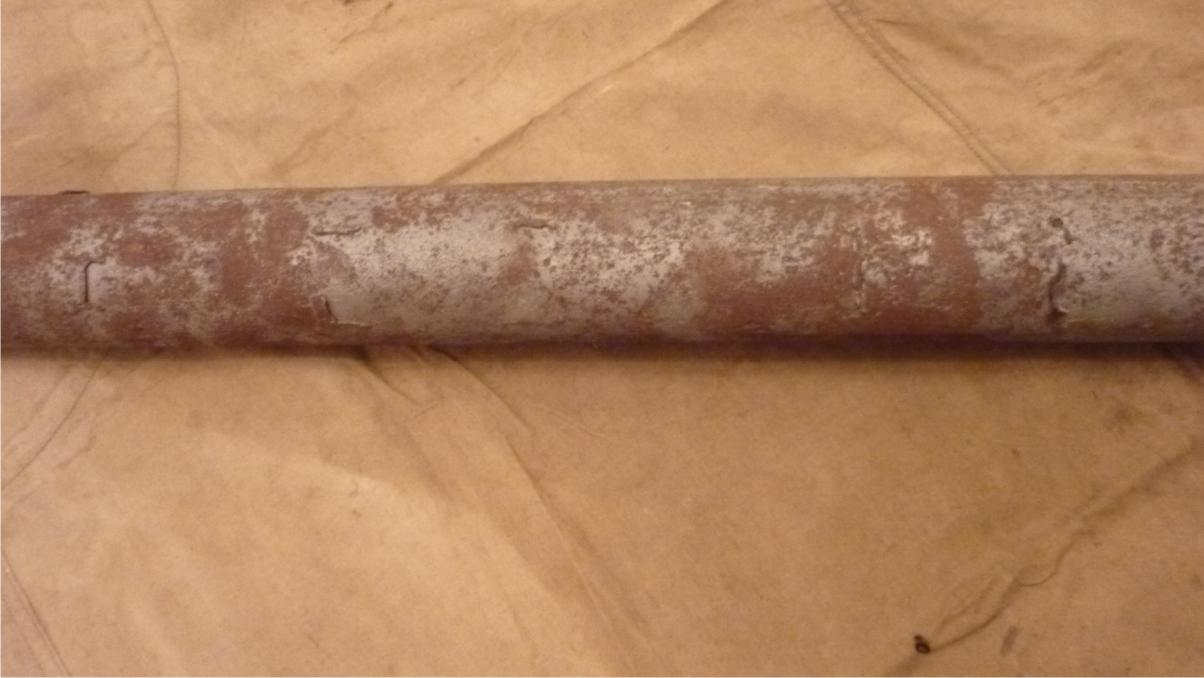

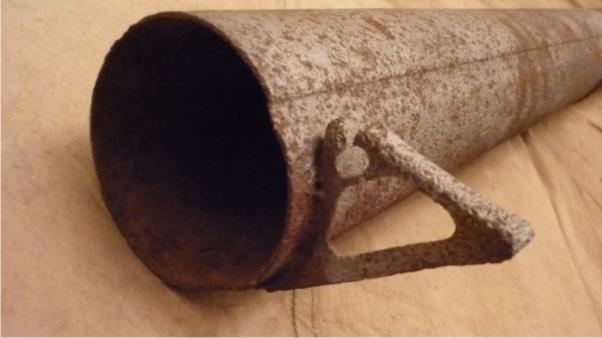

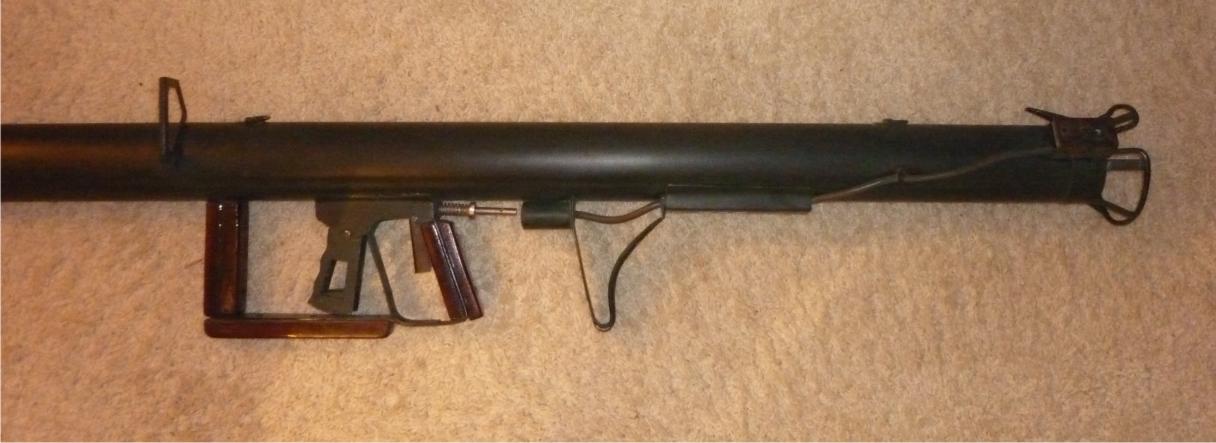

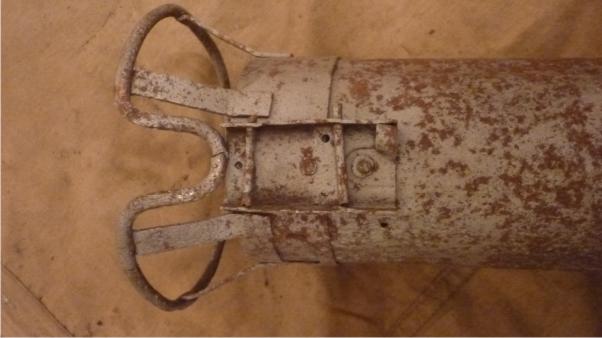

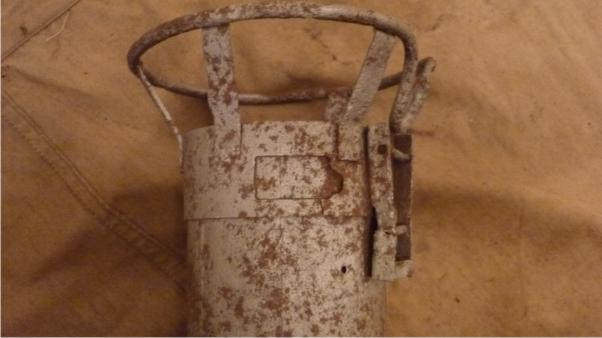

    Господа, есть вот такая труба от Офенрора, насколько понимаю отличие от Шрека только в толстоте стенок трубы ну и соответственно весе, если необходимы какие размеры из того что на фото - спрашивайте, на трубе остались сварные швы от рукояток и упоров, могу измерить расстояния.


    Images:

    663 подобається це.
  13. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    Если можно, укажите общие размеры что где располагалось, ручки, петли, упоры...
    Для наглядности фото:
    http://reibert.info/forum/album.php?albumid=5811&pictureid=191486

    1 людині також подобається це.
  14. 050

    050 Gefreiter

    Повідомлення:
    53

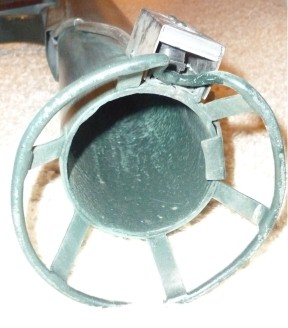

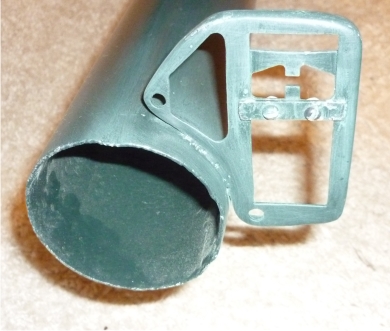

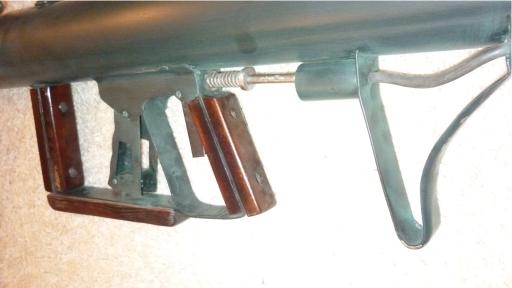

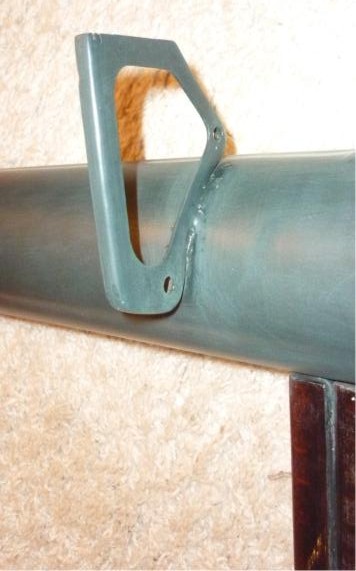

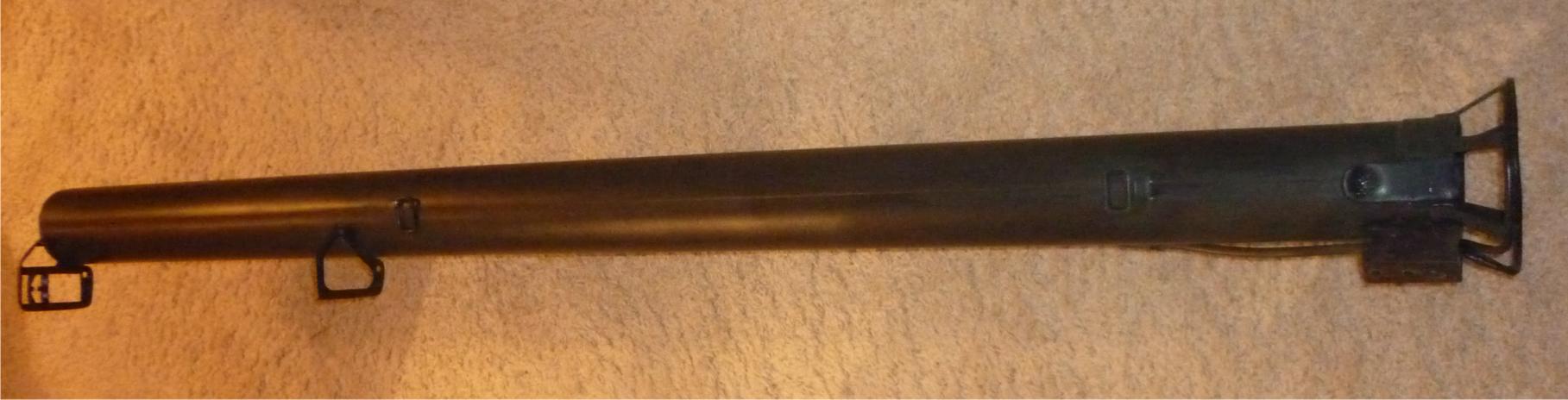

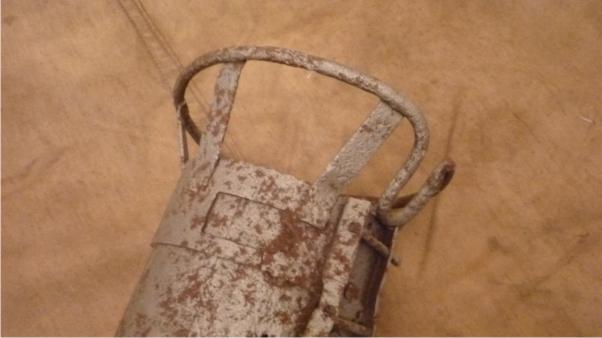

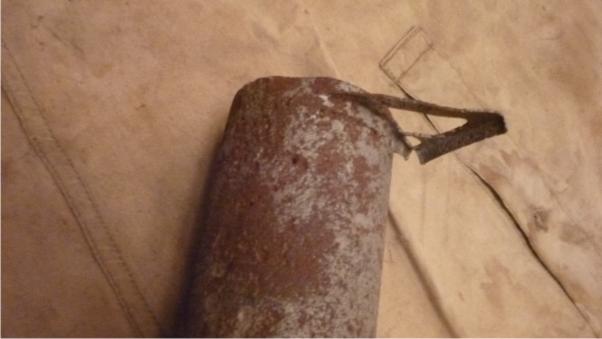

    Извиняюсь, забыл про тему, вот что вышло (это с другой трубы). Спрашивайте, пока труба дома измерю все что надо.


    Images:

  15. 050

    050 Gefreiter

    Повідомлення:
    53
    ...


    Images:

  16. 050

    050 Gefreiter

    Повідомлення:
    53

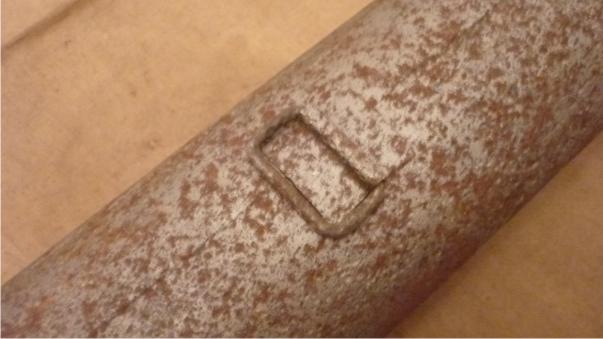

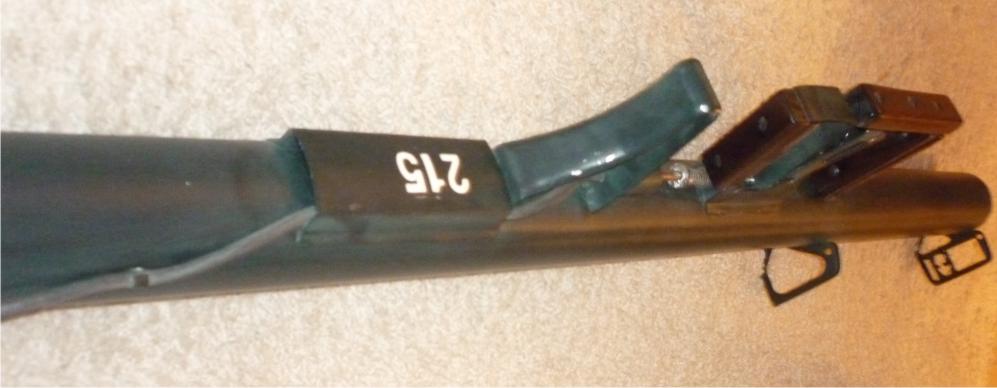

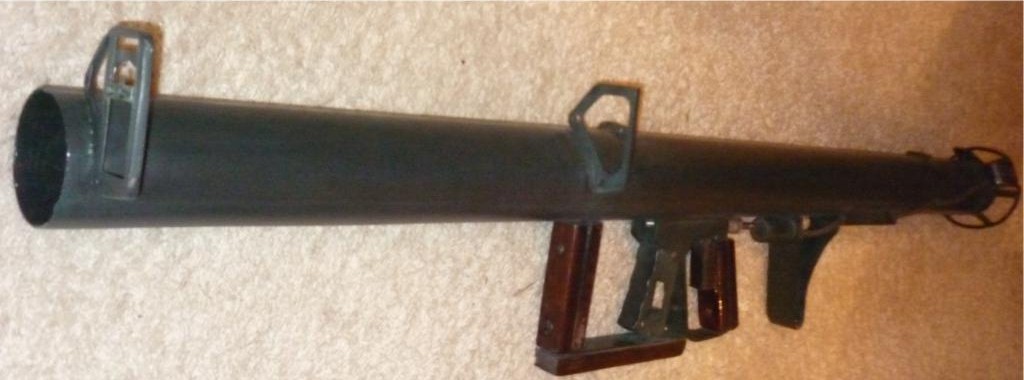

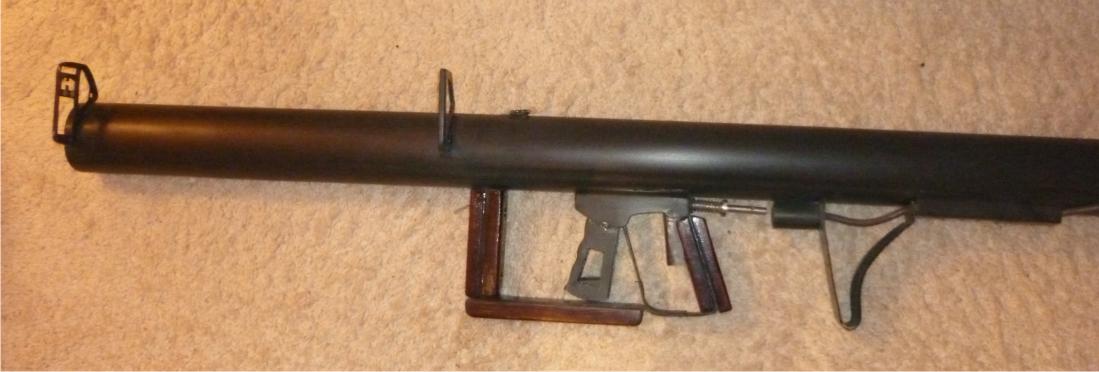

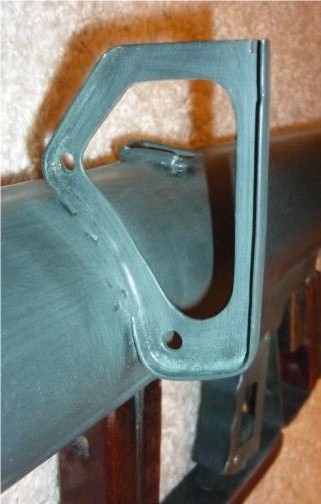

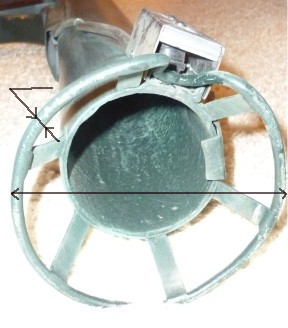

    Matroskin, пожалуйста -


    Images:

    2 користувачам це сподобалось.
  17. 050

    050 Gefreiter

    Повідомлення:
    53
  18. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland

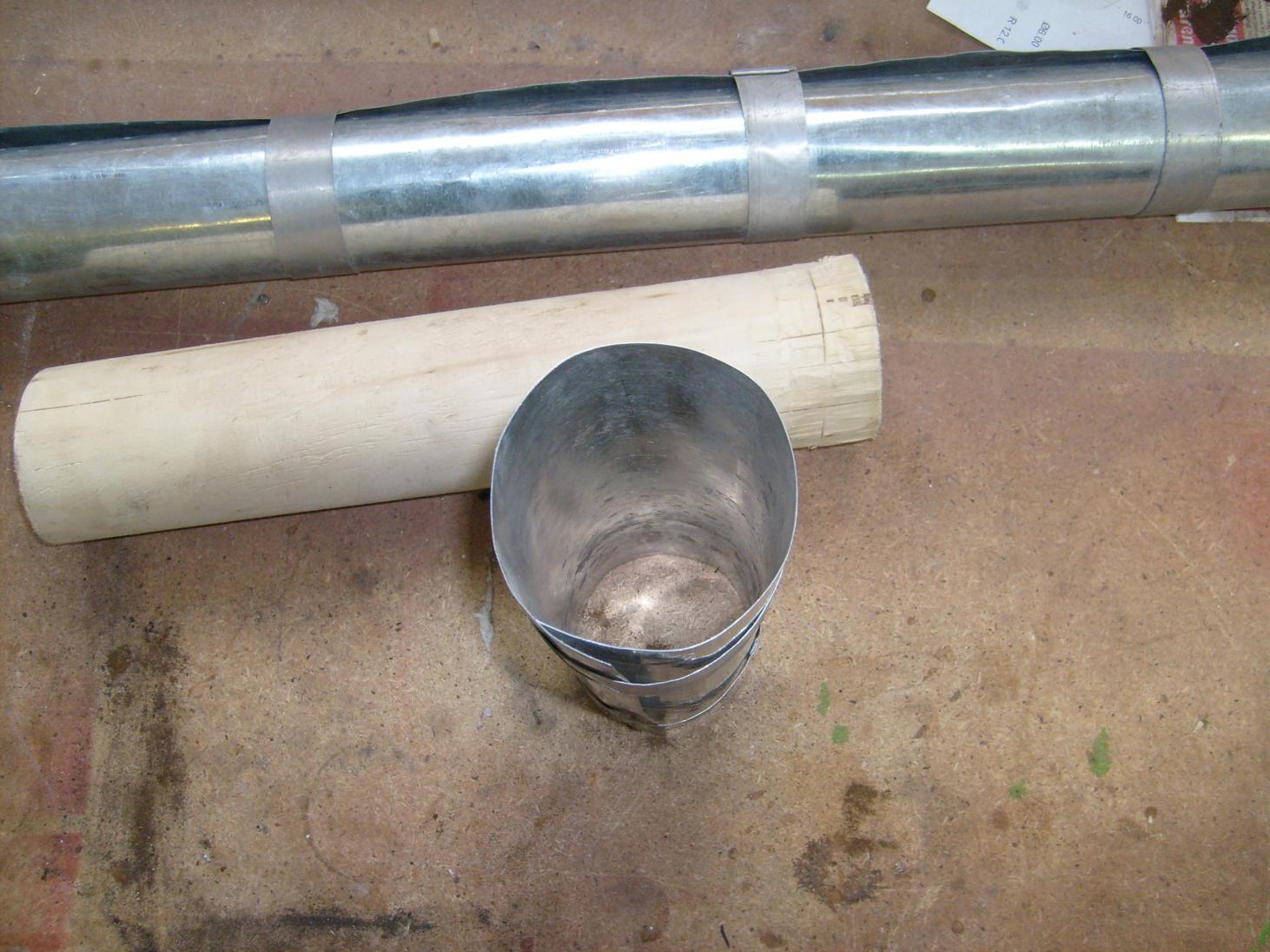

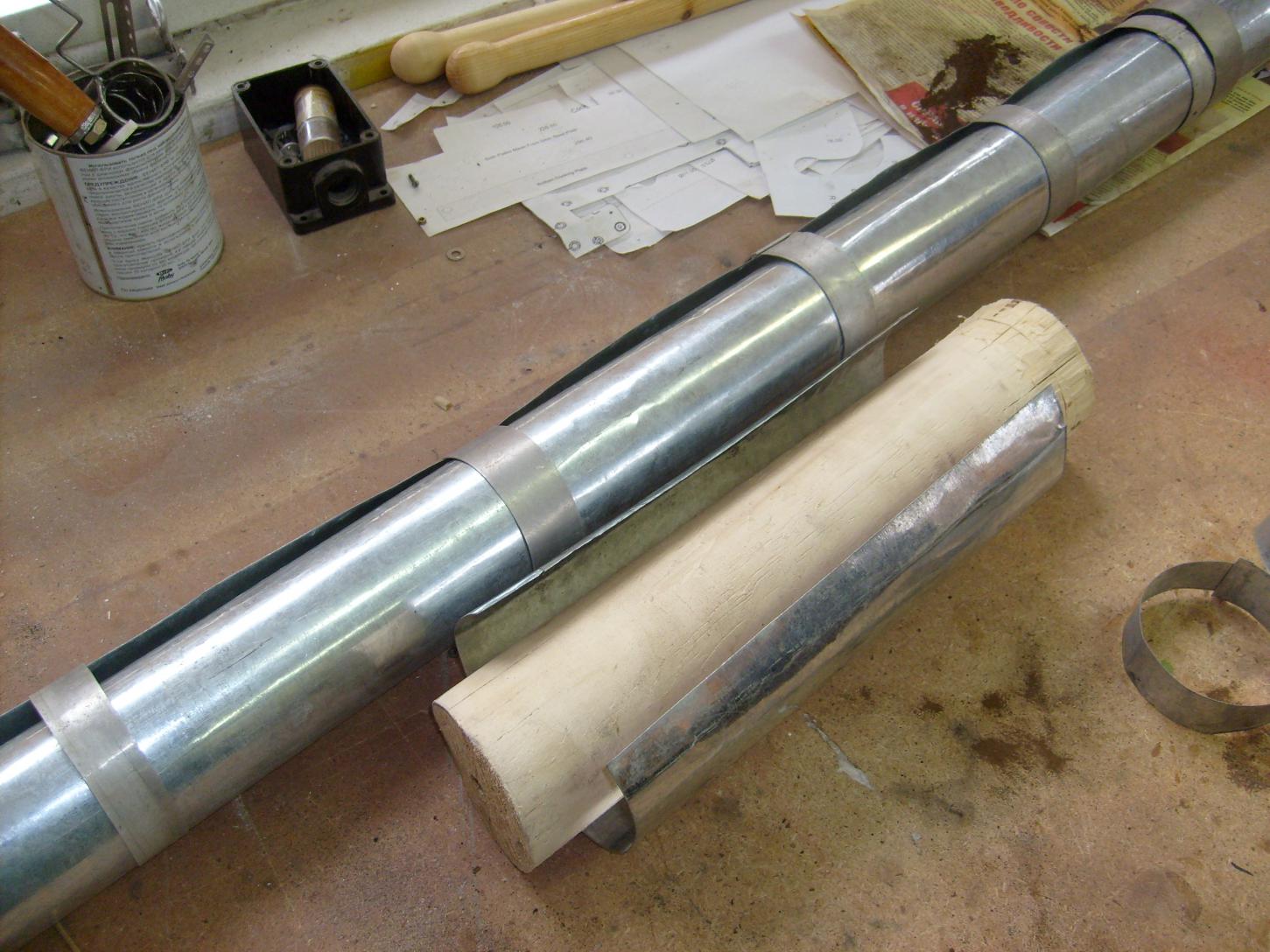

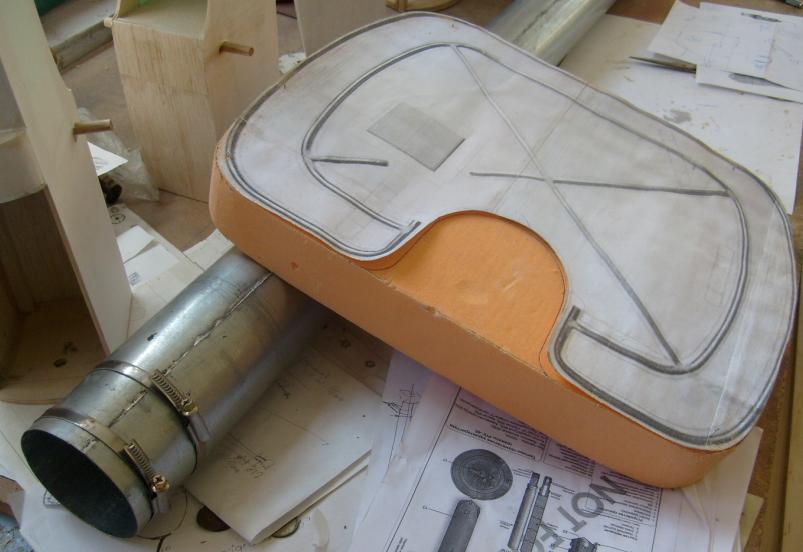

    Спаял трубу по деревянному шаблону, станув её червячными хомутами. Щиток пытаюсь сделать по шаблону из пеноплекса.


    Images:

  19. Kurbat 78

    Kurbat 78 Stabsfeldwebel

    Повідомлення:
    659
    Адреса:
    Czech Republic, Budweis - Одесса

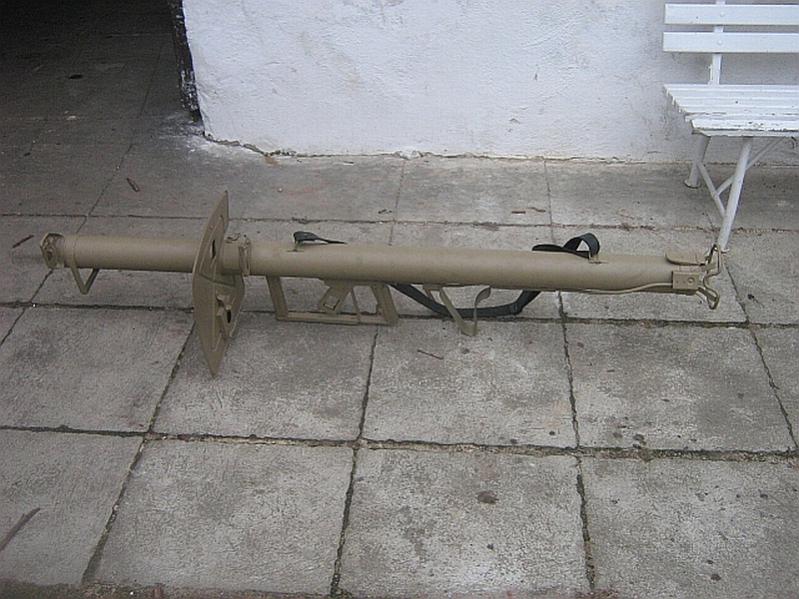

    Вот смастерили себе в клуб


    Images:

    brez 001.jpg
    brez 002.jpg
    663, Ніколаускасс, kapral1308 та 2 іншим подобається це.
  20. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    А можно поподробнее узнать как изготавливался макет? Использовались какие-то оригинальные части? Из чего труба, щиток? Как крепится щиток к трубе?

  21. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland

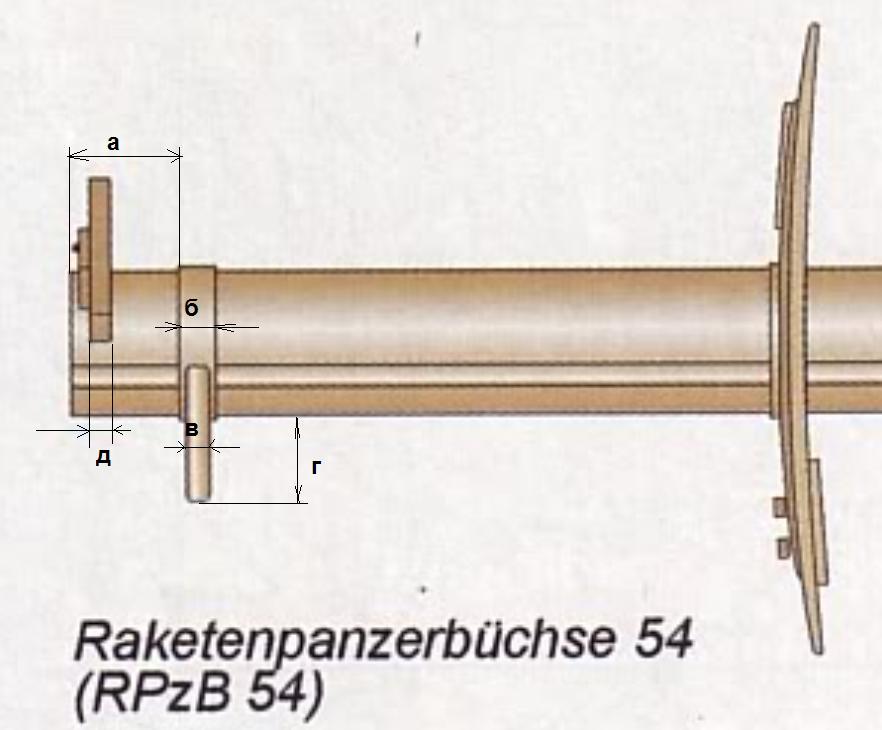

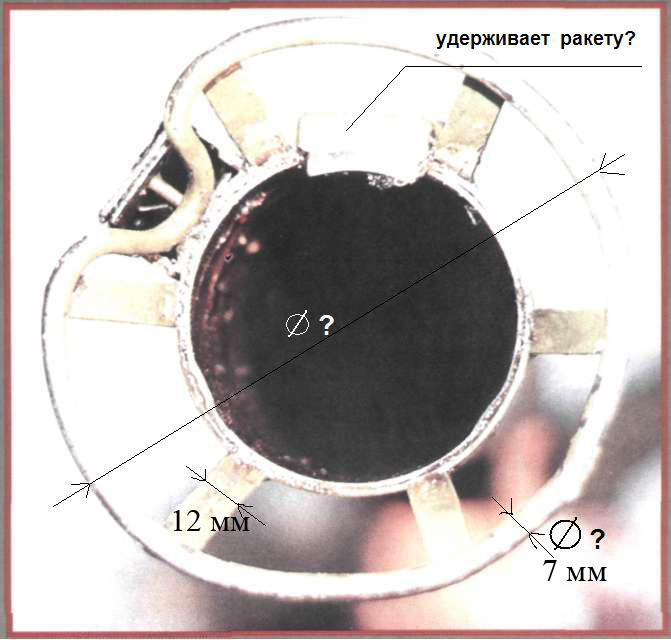

    Прошу помощи с указанными на рисунке размерами.


    Images:

  22. рейхсфюрер

    рейхсфюрер Schütze

    Повідомлення:
    21
    Адреса:
    Россия Хабаровск
    Тоже понадобились размеры. Подскажите кто-нибудь


    Images:

  23. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    Вот кто-то мне уже помогал с размерами. Диаметр кольца я вам советую высчитать составив пропорцию из рисунка приведенного ниже. зная диаметр трубы порядка 92мм можно пресчитать диаметр проволочного кольца. Для меня вопрос в том где достать провод такого крупного сечения это где-то 25мм. кв. Кабель ВВГ и ПВ1 идет уже многопроволочным.


    Images:

  24. 050

    050 Gefreiter

    Повідомлення:
    53
    Не надо высчитывать - 15см.

    1 людині також подобається це.
  25. Matroskin

    Matroskin Gefreiter

    Повідомлення:
    53
    Адреса:
    Russland
    поделитесь, пожалуйста, развертками на ракеты, чтобы можно было их из бумаги или жести свернуть.

  26. рейхсфюрер

    рейхсфюрер Schütze

    Повідомлення:
    21
    Адреса:
    Россия Хабаровск
    Можете поделиться схемой и технологией изготовления
