Нужна помощь по МП-40

На моем 4 мм зазор.



Спасибо ответившим. Буду подгонять под размеры. Оказывается в мп самое сложное не заварить все раковины и вывести геометрию, а сопряжение элементов с минимальными зазорами.



ДОБРОГО ВРЕМЕНИ СУТОК! Решил я сделать 3D модель с правильными размерами. Чтобы любой из форумчан смог сам найти ему нужные размеры. Прошу помощи в создании, начну с тыльников МР-38 и 40. Помогите с размерами и оригинальностью деталей. из того что уже создал они немного соответствуют действительности? Благодарю.



...это одна деталь...



Благодарю, но эти чертежи у меня есть. Боюсь кого-либо обидеть, но в них есть погрешности, и не всё размеры на них есть.

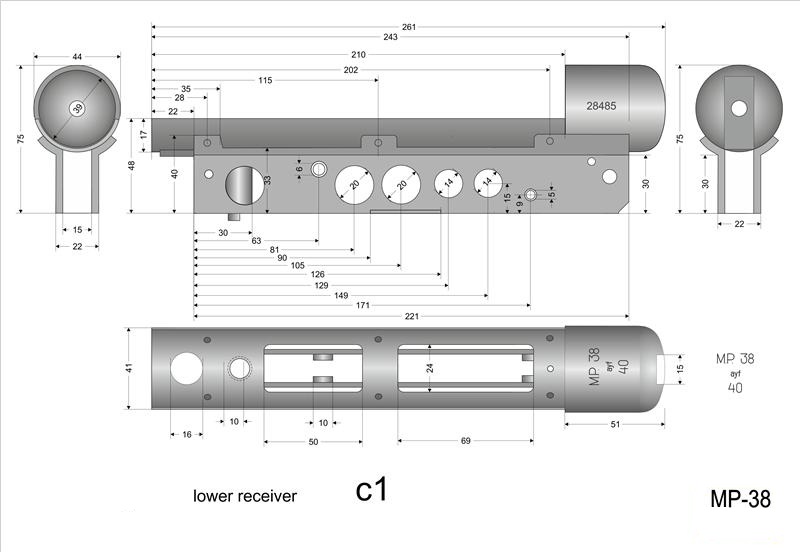

Помогите с теми чертежами что я выложил. Первые два фото от МР-38, третье от МР-40. Мне нужны их оригинальные размеры.
Также прошу помощи в названии каждой детали.
Всем заранее благодарен.



Нет, 86 мм.

4 мм

210 мм

2 мм

345мм а не 343

240 мм (труба ресивера заходит в стакан тыльника на 30 мм)



Добрый вечер! Благодарю, я уже это взял на заметку. Хотелось бы фотографии со штангельциркулем. Не то что не доверяю, но думаю так будет всем спокойней, мне и посетителям форума. Заранее благодарен.



Спасибо, alf301273. Прям озадачили, особенно с длиной трубы 345 мм, по моим примеркам даже 343 мм много, завтра точно замерю мои размеры и отпишусь, может в зависимости от производителя размеры гуляли +-5 мм.



Хорошее дело сделаете, если разработаете доступные для всех чертежи с размерами, процесс долгий, поэтому в этой теме начните с мп40 (мп38 относительно правильные есть), нарисуйте эскиз, а форумчане проставят размеры, в том числе и я постараюсь помочь.



Так и сделаем. Но мне же всё-таки не один месяц не даёт покоя затыльник от MP-38 и 40. Я так понимая от 38 ондацельная точёная, и хотелбы узнать их размеры. В 40-ом я так понимаю из 3-х деталей, хочу их фото увидеть отдельно каждую.



Нет, все точно, 345. Мерял на двух разных производителей. На плюс минус ничего не гуляло, вся части взаимозаменяемы на всех производителях и годах выпуска



Там все не так, от слова - совсем



А можно фото со штангенциркулем? Если же конечно не трудно?



Фото чего?

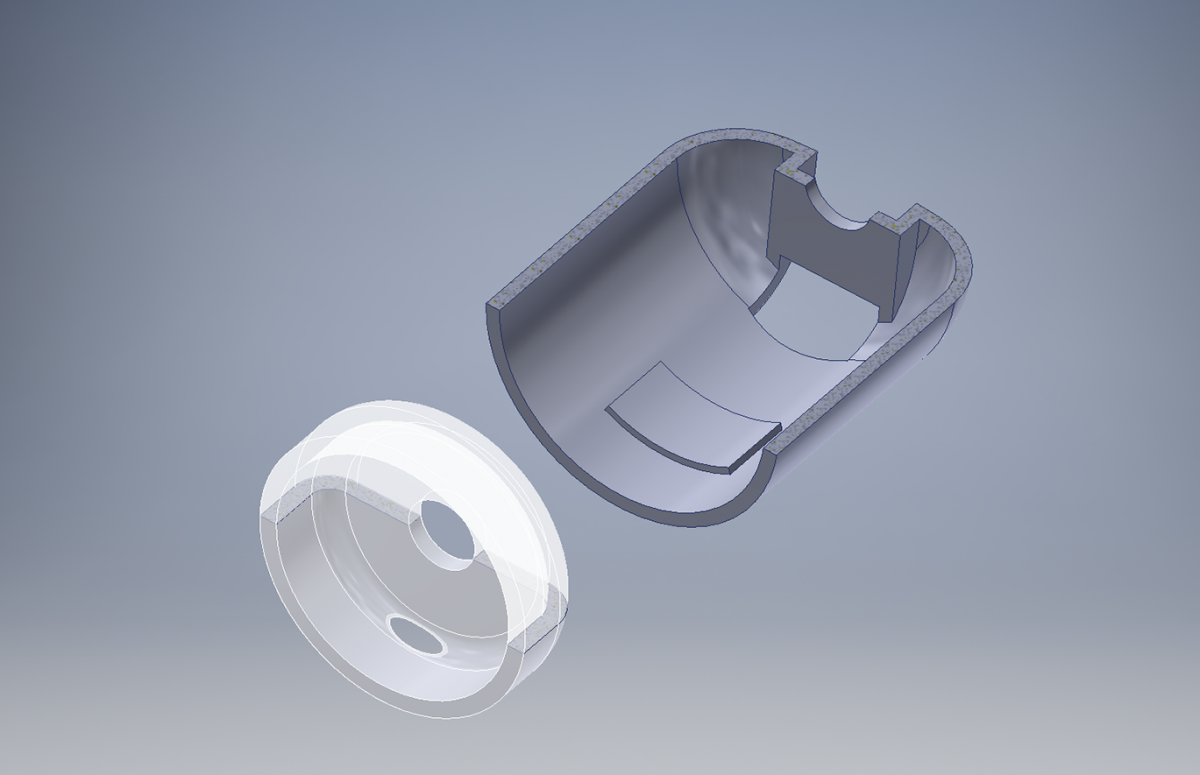

Нет, затыльники МР-38 И МП-40 консруктивно одинаковы, состоят из двух деталей. Сама чашка и сзади в нее вставлена квадратная деталь с цилиндриком и расклепана изнутри. В тот расклеп упирается телескоп, а за квадрат снаружи цепляется ручка управления огнем. Выпуклая часть на чашке МП-40 это уже сама рама, она охватыват чашку и с левой стороны идет нахлест листов друг на друга, там прихвачено электросваркой

Кстати, хоть 345, хоть 343, хоть даже 340. Этот размер ни на что не влияет

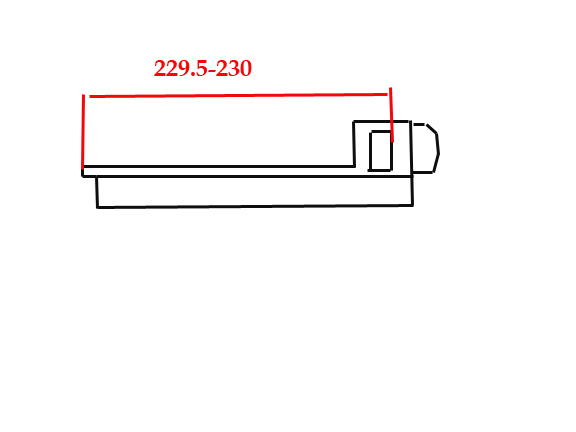

Важен этот размер:

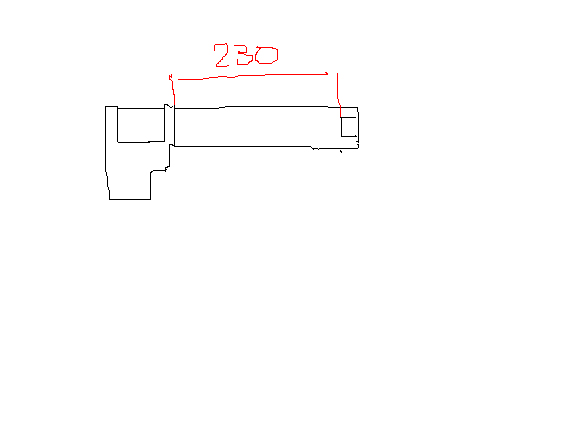

Соответственно и на раме должен быть этот размер (мерять надо внутри стакана, не по наруже) В собраном состоянии продольного люфта быть не должно:



Все остальные размеры, что вы спрашивали не влияют на то что низ отваливается от верха

Вообще в ровень. Но тут главное чтоб магазин не вываливался, если выступает чуть то не страшно

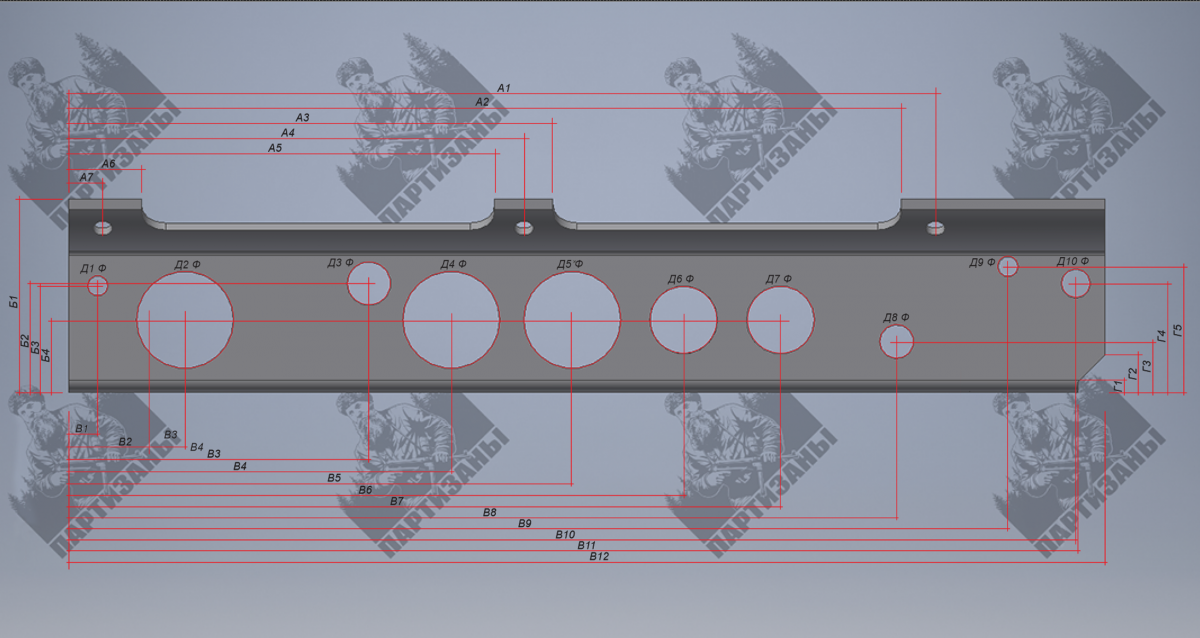

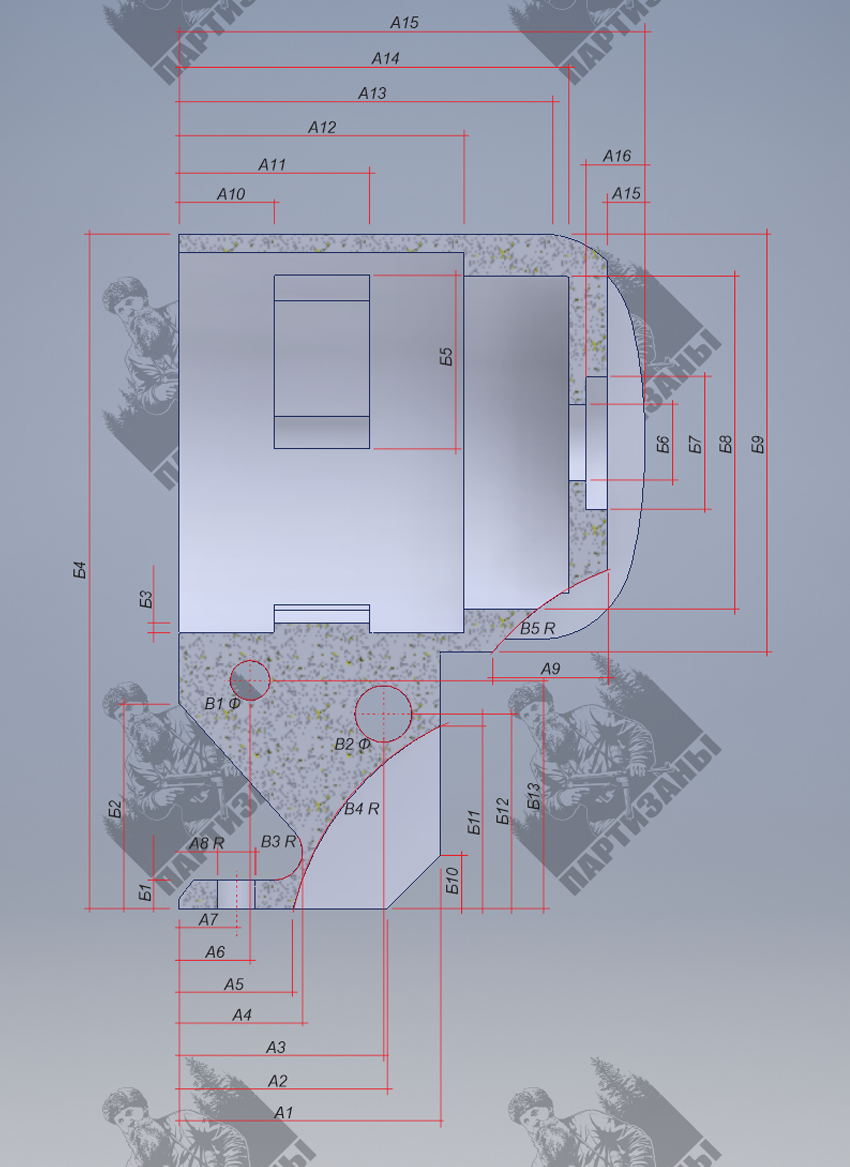

Доброго дня! Давайте сделаем всё по очереди, дабы не запутаться. Выкладываю первое изображение затыльной части МР-38. Если я не так начертил, жду поправки. Как я понял это одна деталь выточена на станке, если же я ошибаюсь буду рад если поправите. Ф - это диаметр, R - это радиус. Заранее благодарен всем в участии.



Примерно так.



Есть шаблоны для выкройки нижней рамы, могу отсканировать.



Благадарю за помощь. Меня интересует главный вопрос, это деталь с одного куска выточена? Насколько верны эти размеры, Вы сами снимали? Внешний вид детали схож с оригиналом? Форумчане будут только рады если Вы отсканируете, да и я тоже.



Да эта деталь цельная. Снимал с оригинала, только копаного.

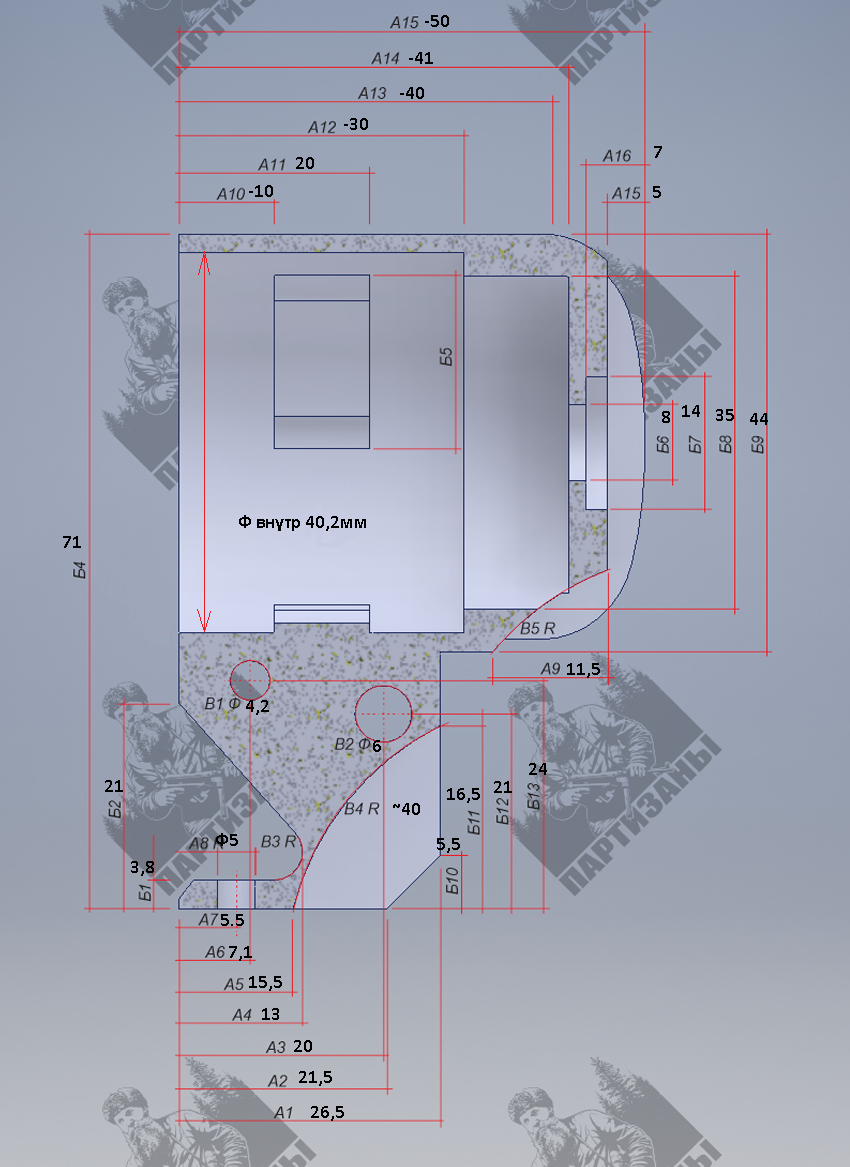

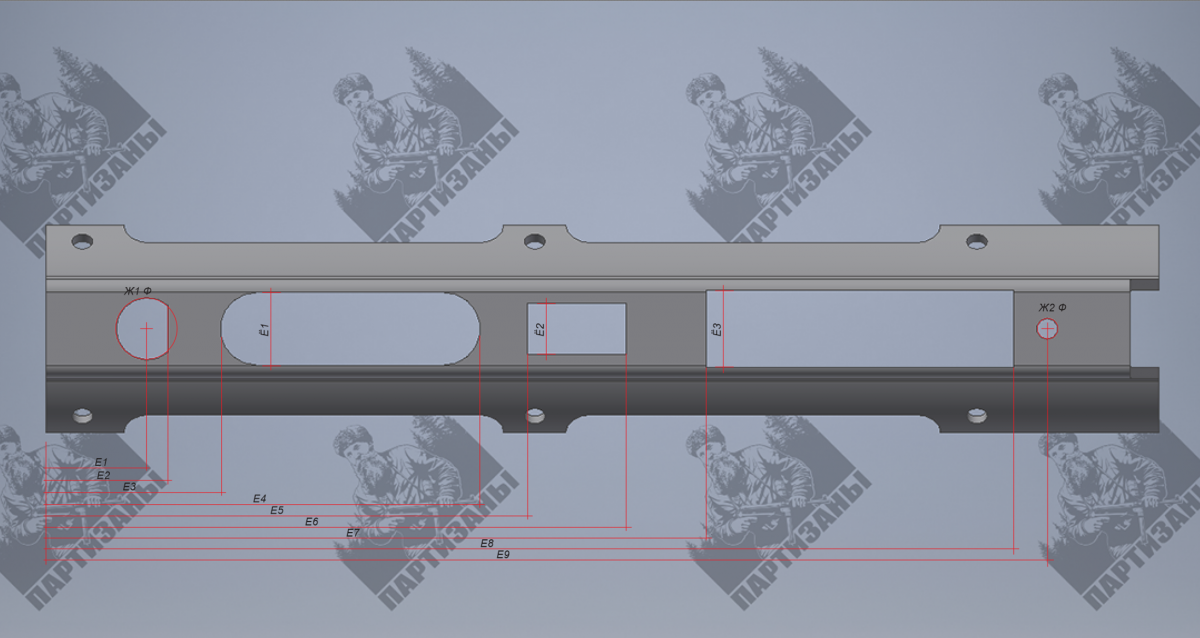

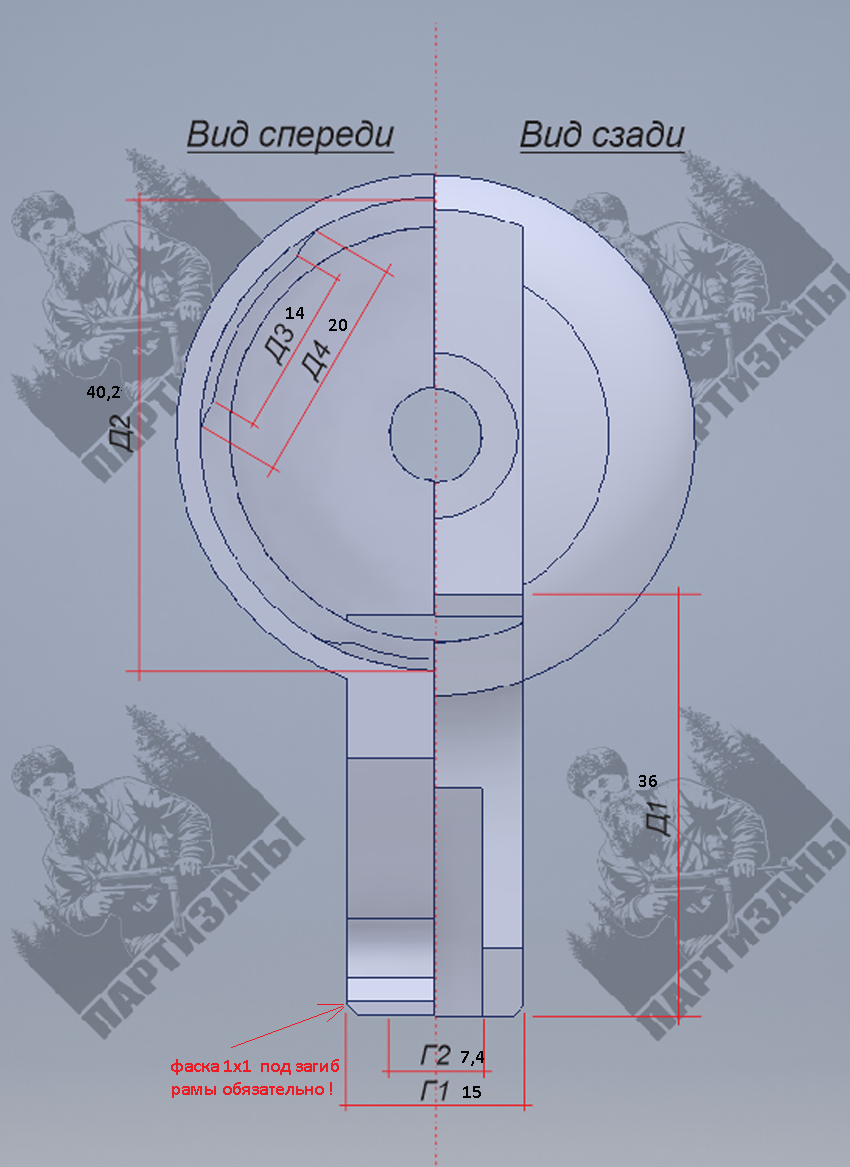

Благадарю за помощь. Вот следующие фото.

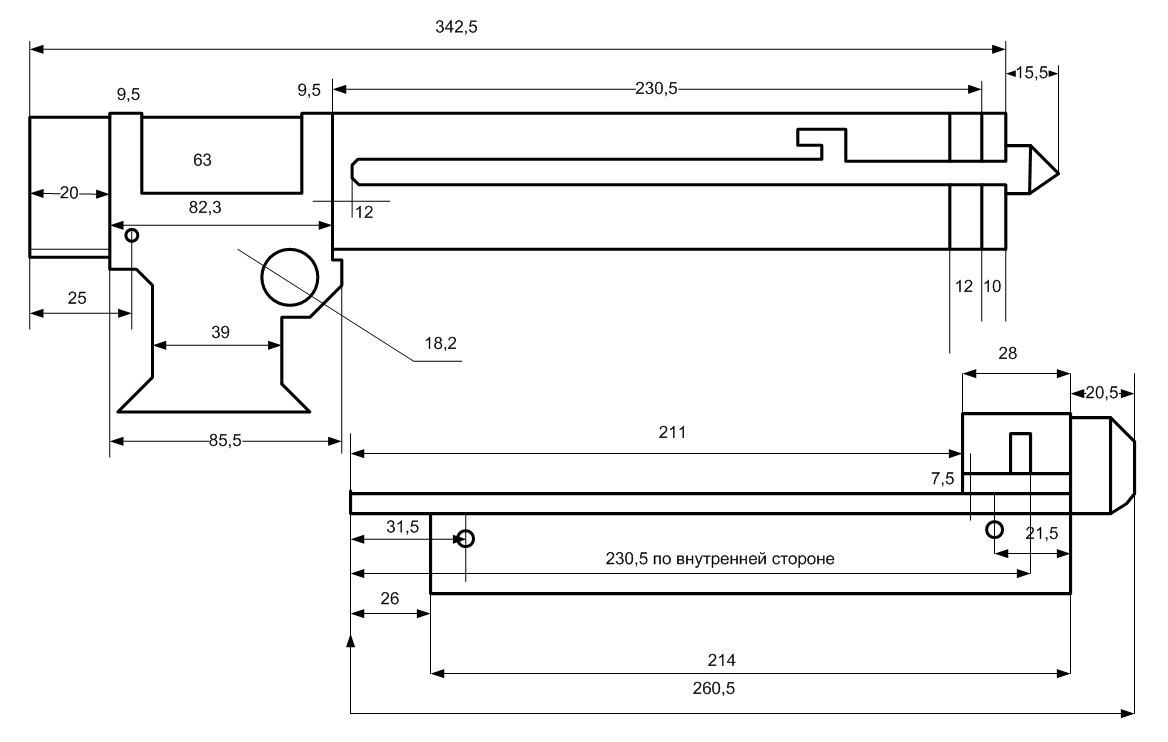

Выкладываю свои замеры, измерял как есть на данный момент, все детали немного сточены, где-то наращивал, где-то оставлял как было, подъеденное временем. Получается размер сопряжения трубы и спусковой коробки - 230,5 мм, все отлично становится без люфтов, но длина трубы 342,5 мм, а левый край спусковой коробки удлинял на 3 мм (сейчас у меня 26 мм, а должно быть я так понимаю 23 мм). Если длину трубы увеличить до 345 мм, т.е. на 2,5 мм, то и левый край спусковой коробки нужно увеличить до 28,5 мм.



Добавлю, что независимо от длины трубы на правом конце трубы должны быть выступы шириной 10 мм, если ширина больше, то не влезет в тыльник, если меньше, то будет продольный люфт. Магазиноприемник фиксируется заклепкой на трубе слева, отверстие не смещалось, сама ширина магазиноприемника не изменялась, максимум сточилась на 0,5 мм, т.е. по логике сдвигать его вправо нельзя.
