Нужна помощь по MG 42

Откройте военную тайну !!!!. Какая толщина накладок на рукоятку ведения огня ?.

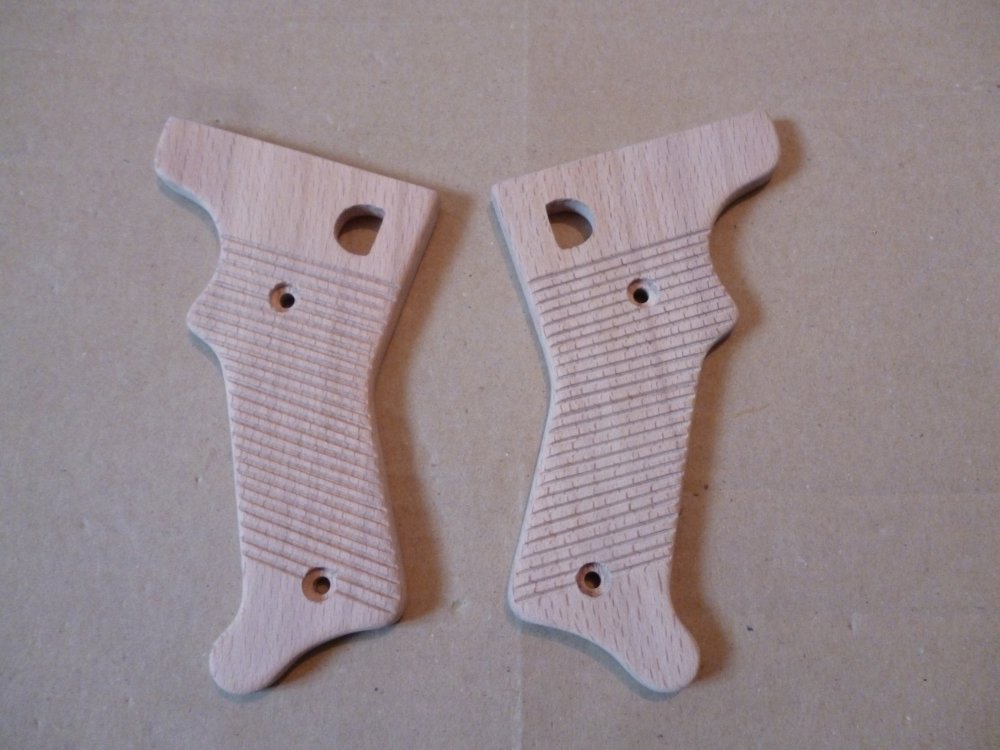

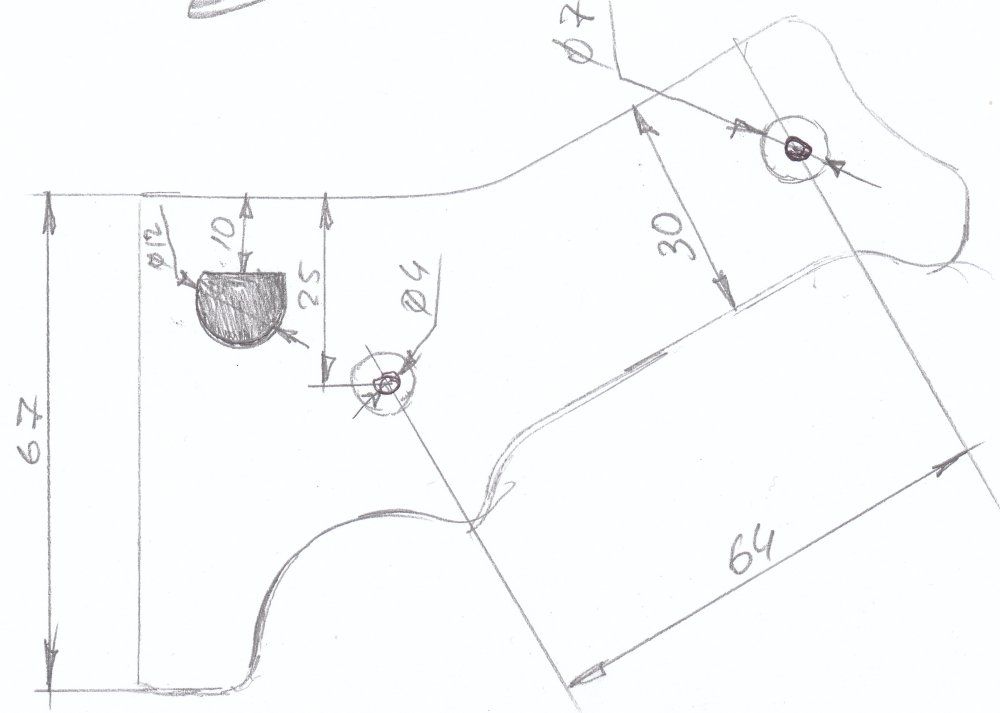

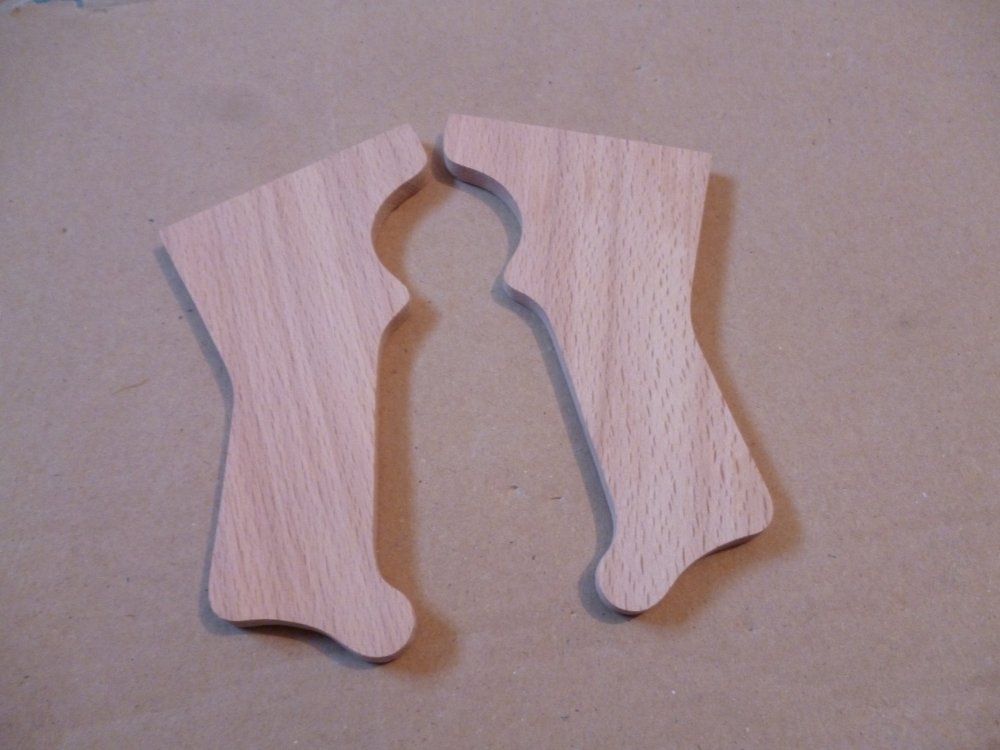

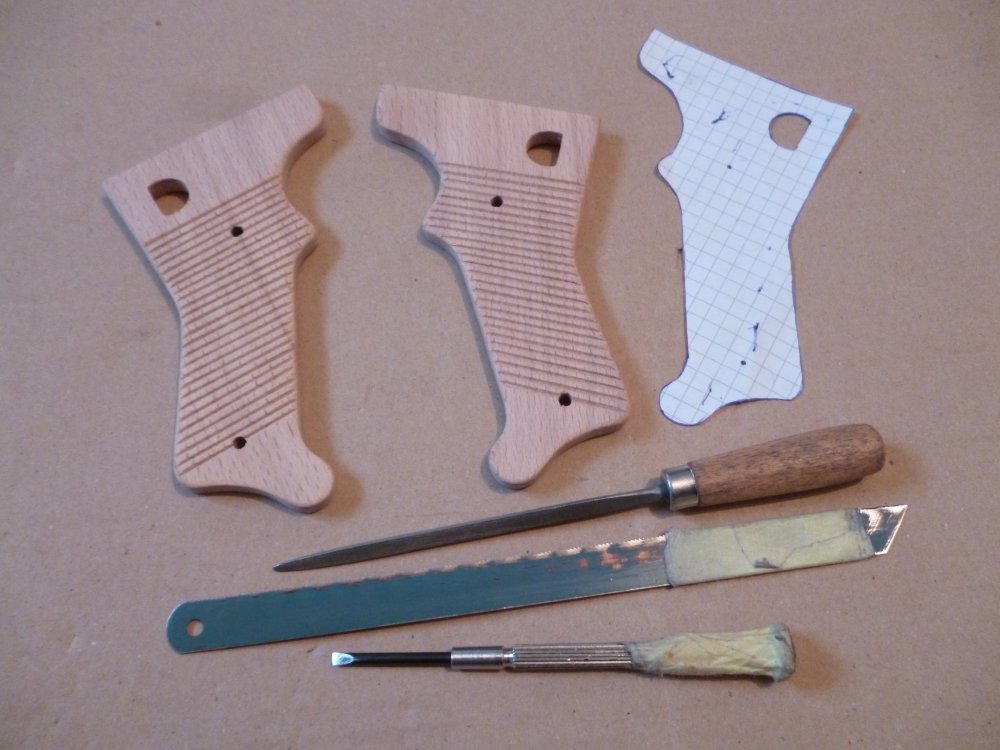

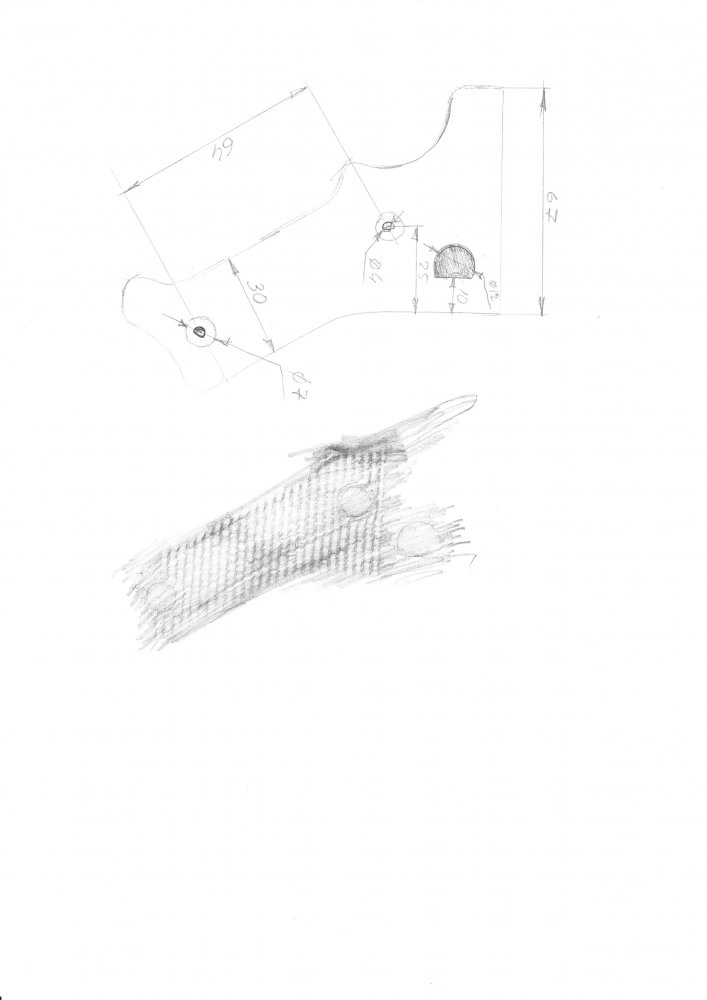

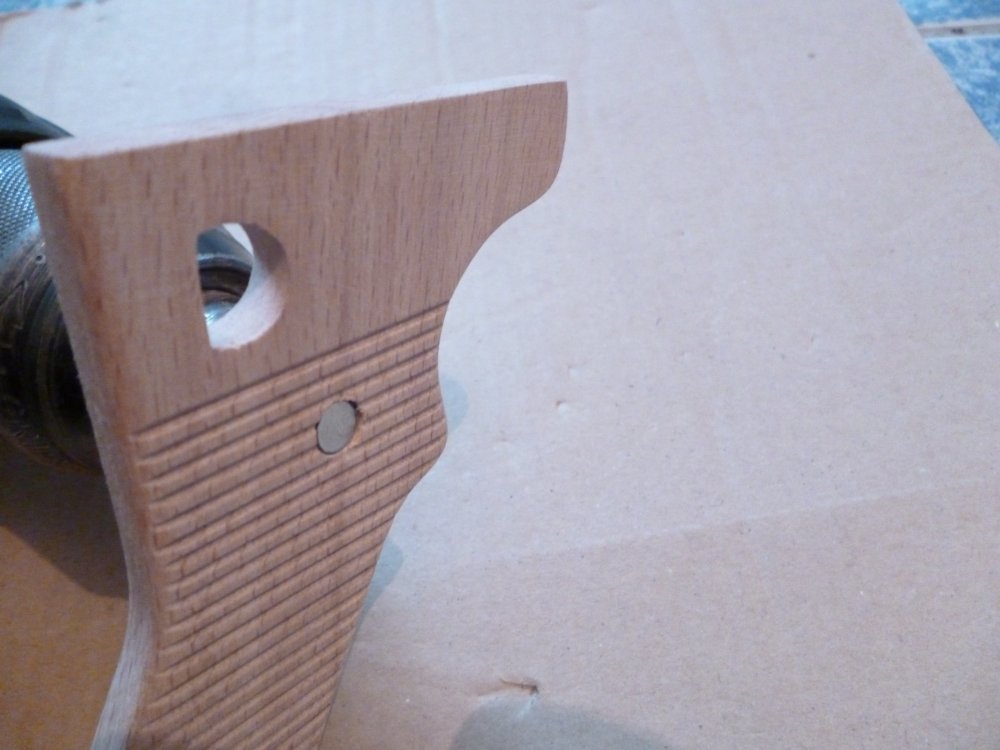

Накладки на рукоятку ведения огня. Материал бук. Форму и размер прислал хороший человек. Делал с фото 1-2-3. Подогнал размер на мониторе с помощью программы Paint в пикселях, так получается высокая точность. Делал всё как в своей параллельной теме о МГ-34. 1. шаблон. 2. перенос размера на дощечку.3. Вырезал болгаркой, диском с победитовыми зубами. 4. Шлифанул края наждачкой намотав её на карандаш, так как края болгаркой точно тяжело сделать. 5. просверлил отверстия. 6. Нанёс разметку линий. 7. С помощью ножовочного полотна нанёс линии (не глубоко). 8. Трёхгранным надфилем прошёлся по линиям (линии должны быть в углублении острыми).

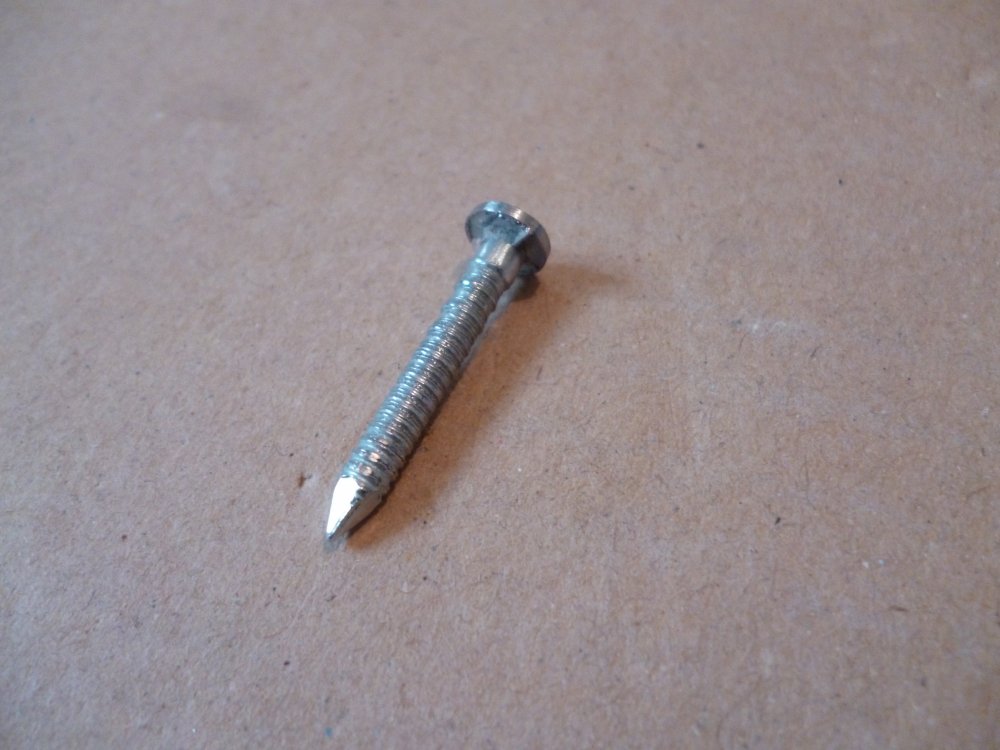

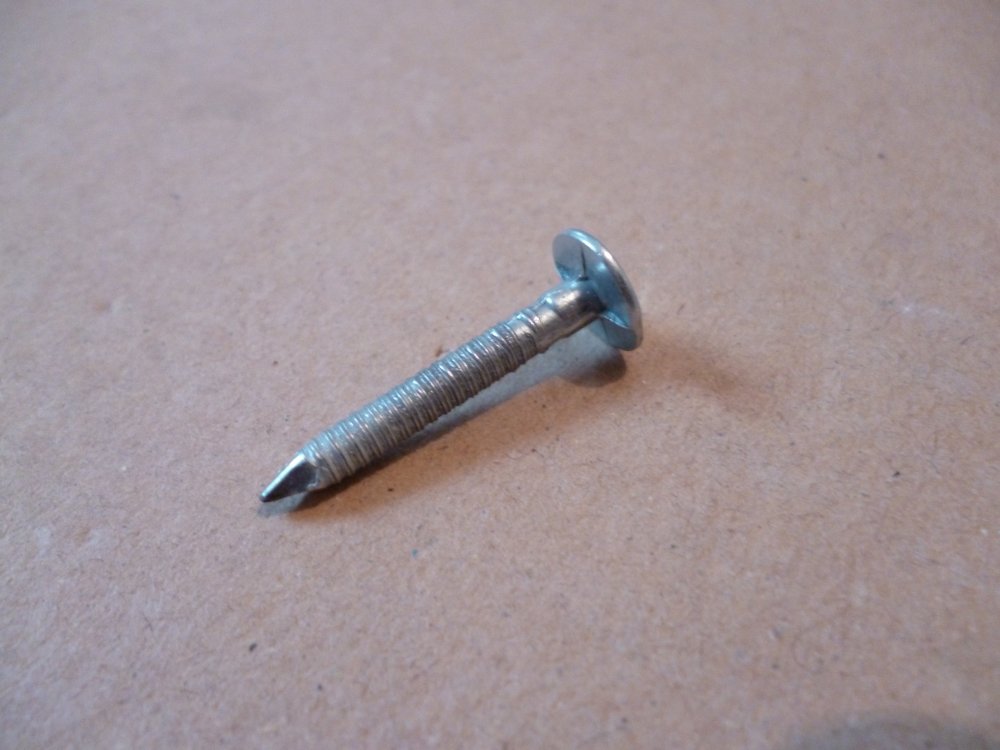

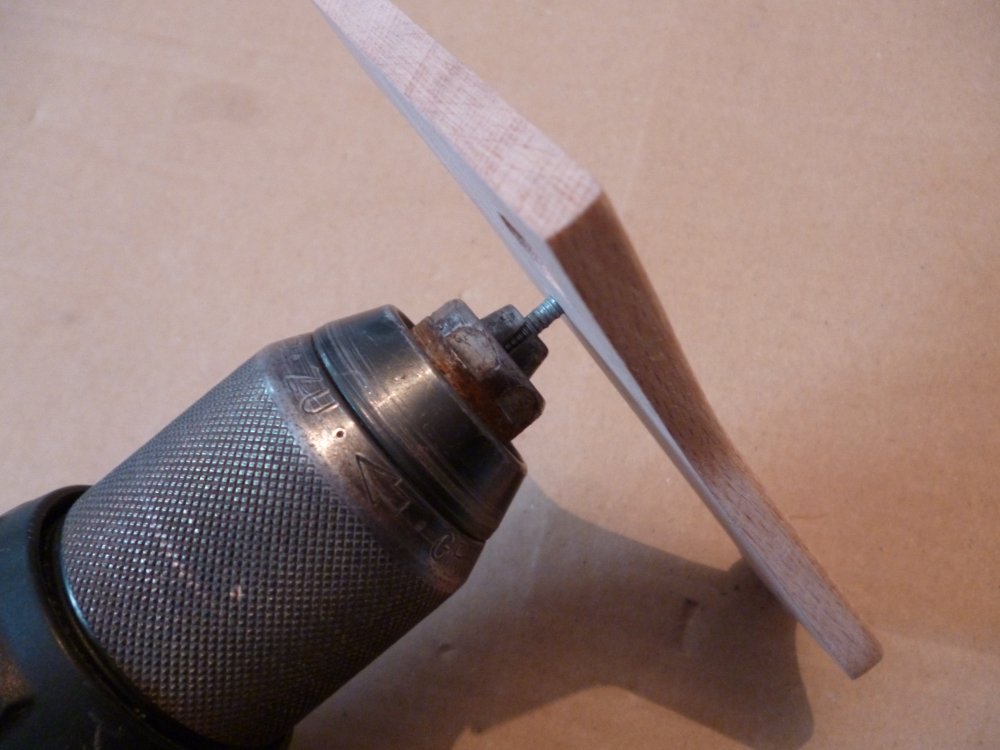

Есть ещё одна замануха для удобства высверливания потая в дереве. Можно взять гвоздь или болт,в данном случаи гвоздь фото 1. Сточить его под нужный нам диаметр фото 2. просовываем через отверстие и зажимаем в дрель фото 3. Тянем за дрель так чтоб прижимать низ шляпки к деревяшке, сверлится потай. По шляпке гвоздя ориентируемся глубину потая фото 4. Такой вариант подходит в том случаи когда есть риск сверлом сколоть хорошую деталь. Получается без сколов и гладко. Замечания по работе. Если у гвоздя или болта нет под шляпкой полос от штамповки , их нужно нарезать напильником или ножовкой. И ещё не мало важно. При подгонке шляпки под нужный размер её надо сделать чуть меньше, так как всё равно хорошенько отцентровать не получиться и она будет вилять.



Разрушаю. http://guns.allzip.org/topic/120/1079244.html Только это так поверхностно. Ещё рас попадётся информация выложу. Не помню в какой статье читал.

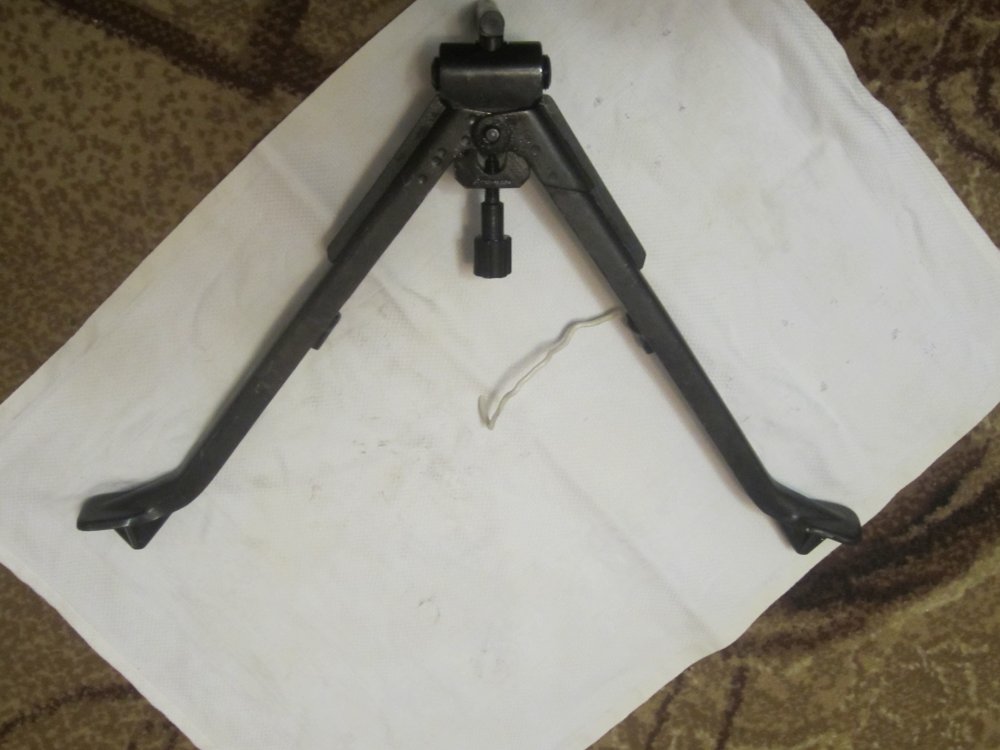

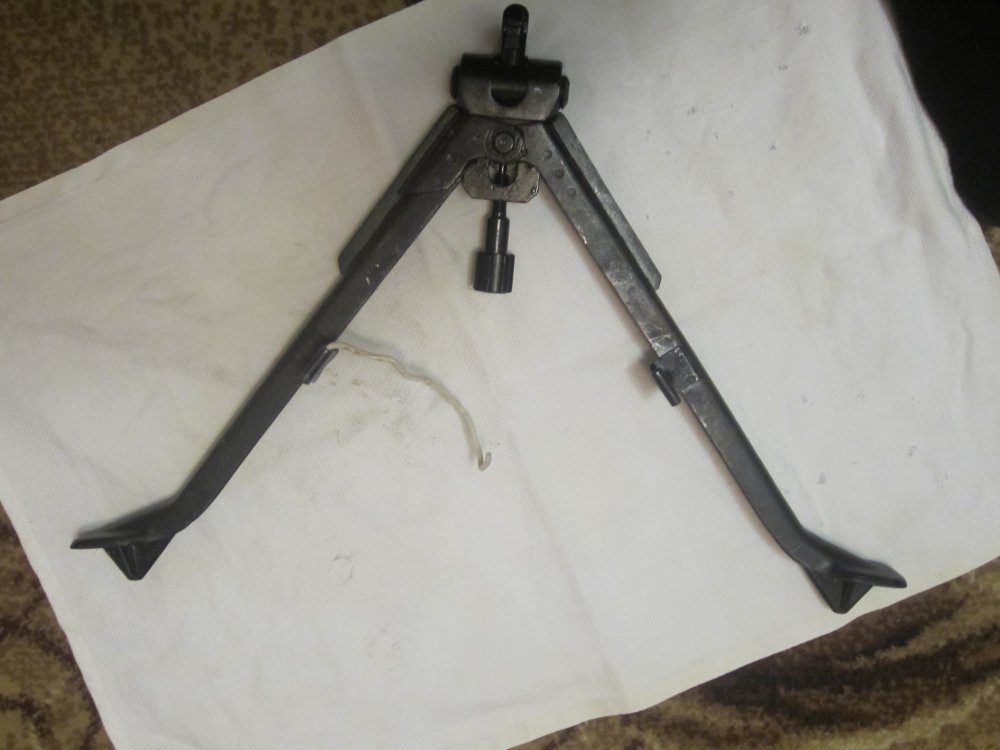

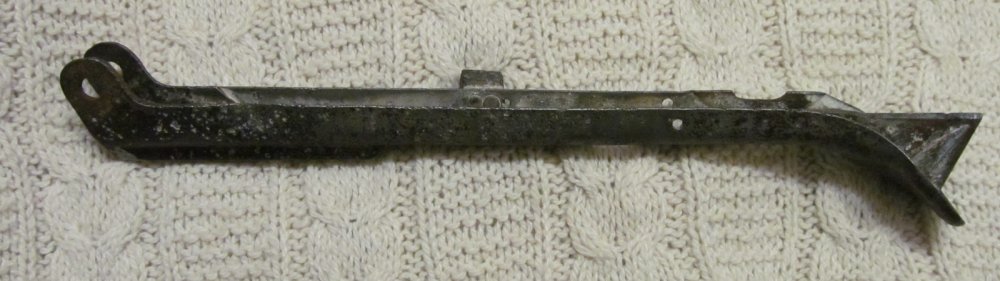

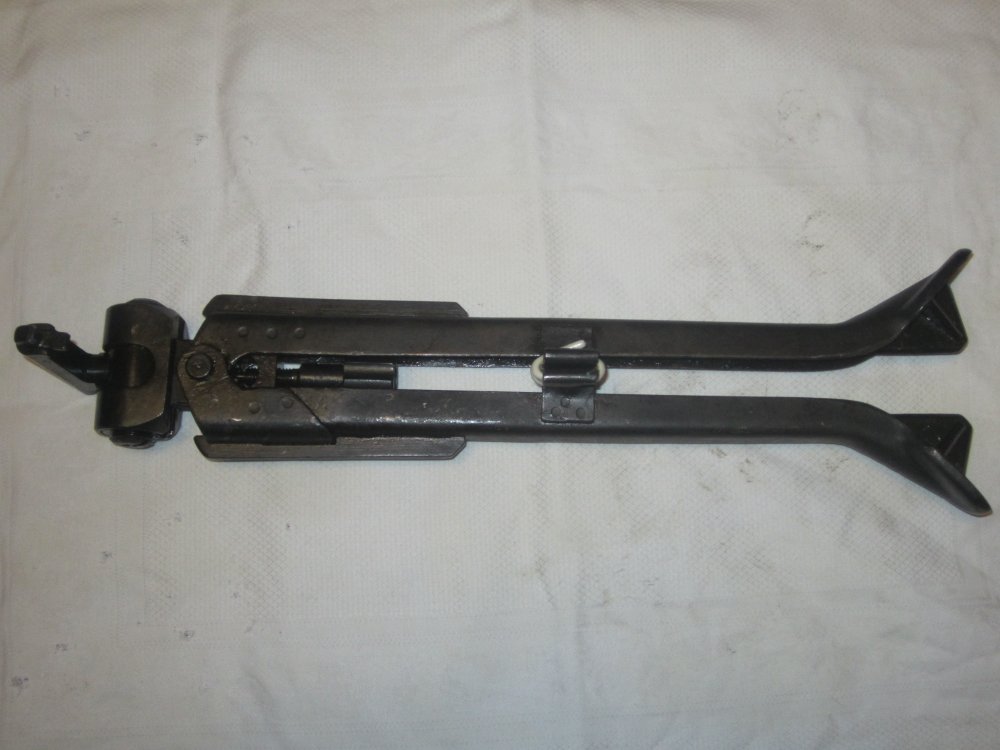

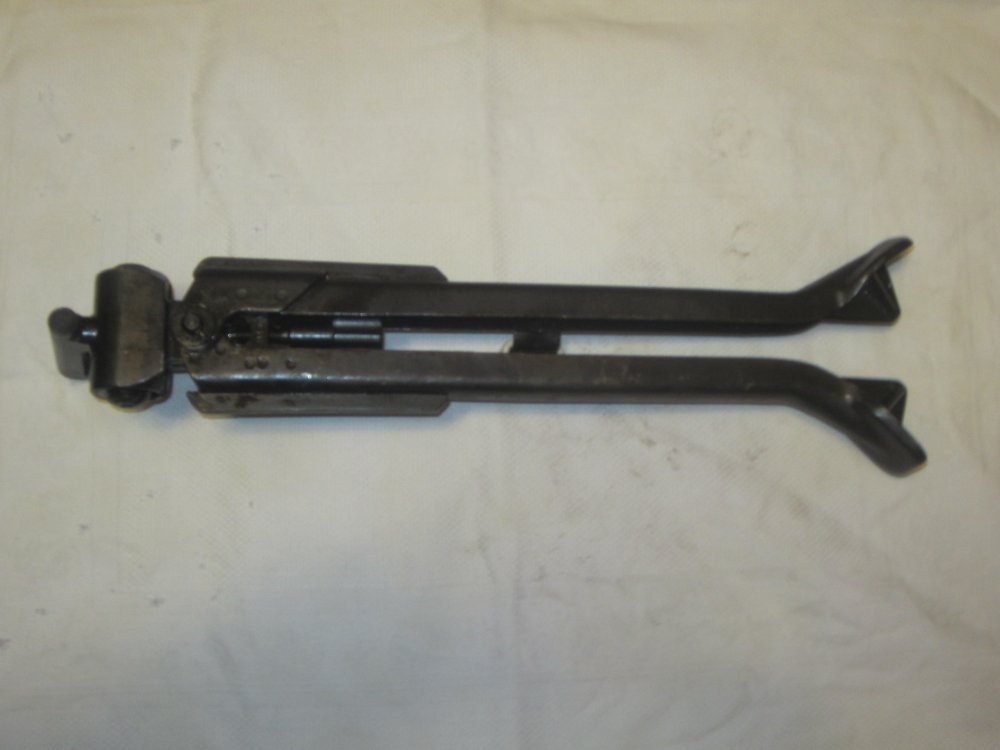

Махнул не глядя каску, вот на эти сошки. Вопрос, какие надо внести изменения чтоб они стали как у МГ-42 до 45го года. Подскажите какие основные отличия, или так сойдёт.

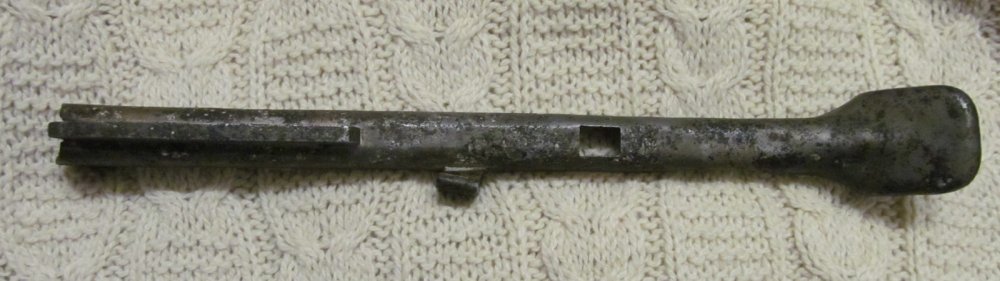

Может у кого лишняя верхняя крышка есть и крышка фиксатор ствола, куплю. Желательно коп.



Попрошу ценителей МГ-42 поделиться размерами, болтов и гаек на рукоятку. Можно просто рисунок с данными.

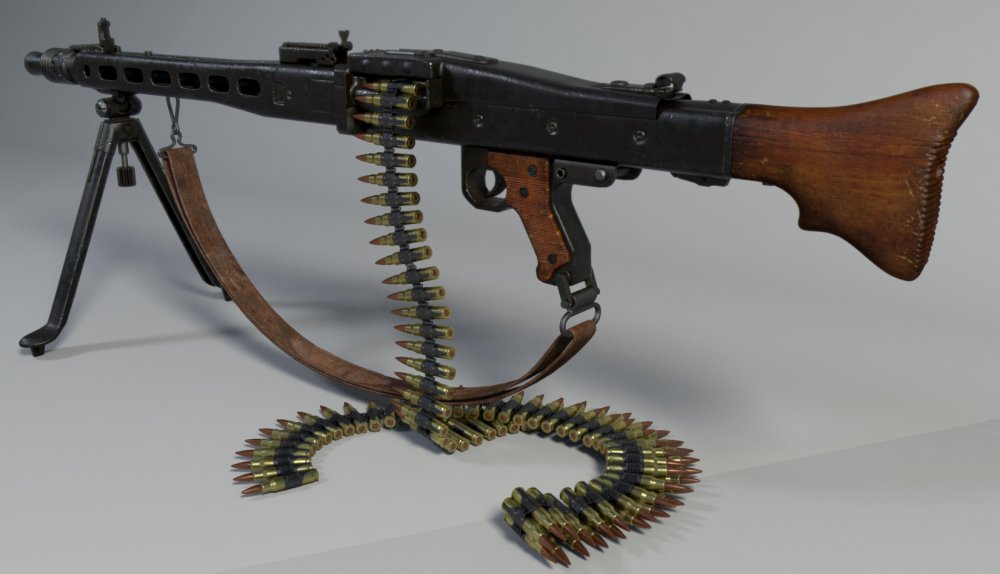

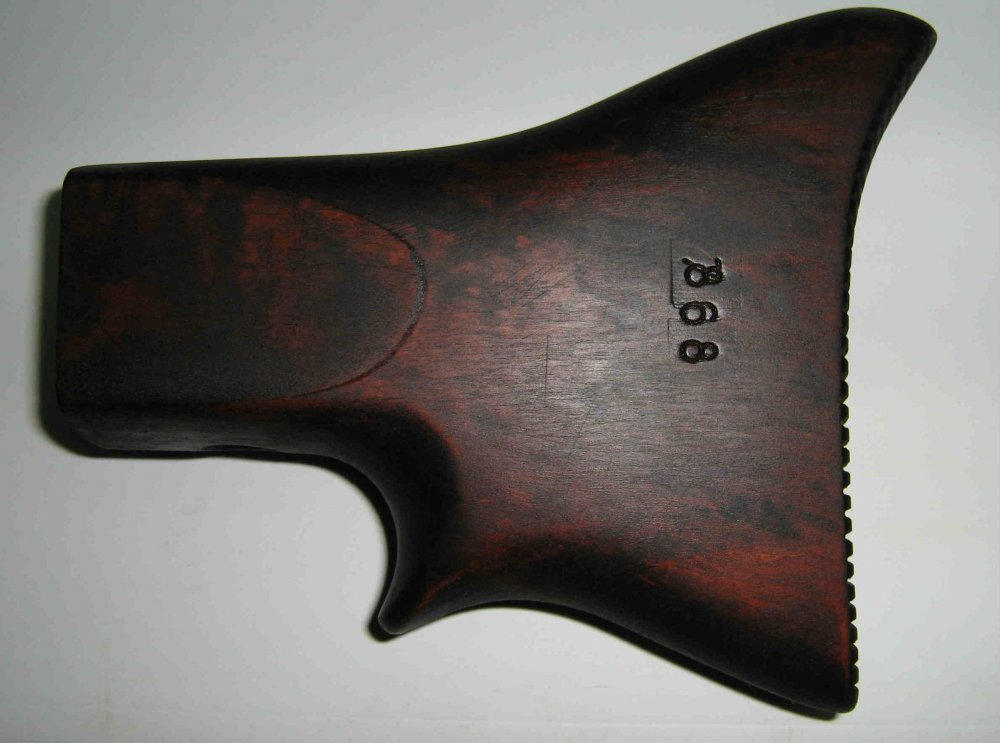

Вопрос по прикладу. Подскажите по цыфрам на прикладе. На 42-45 годах такие стояли ?. Что они обозначают, или это просто номер пулемёта?. (Фото реплики как образец стащил у форумчанина).



Помогите с размерами болта, для крепления стакана в прикладе.

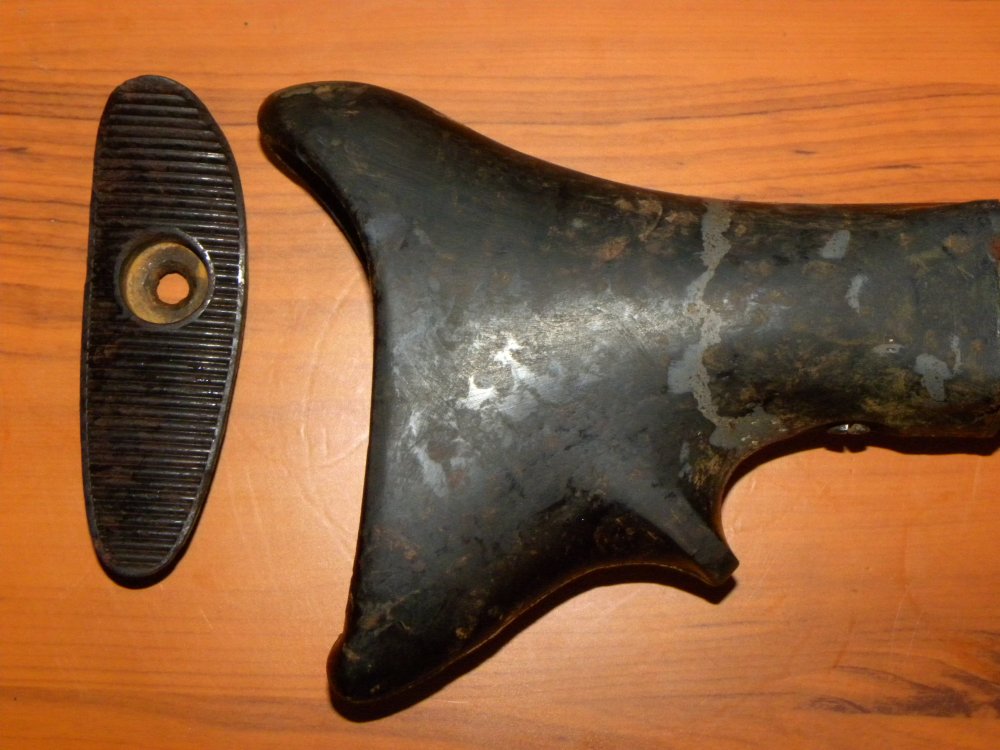

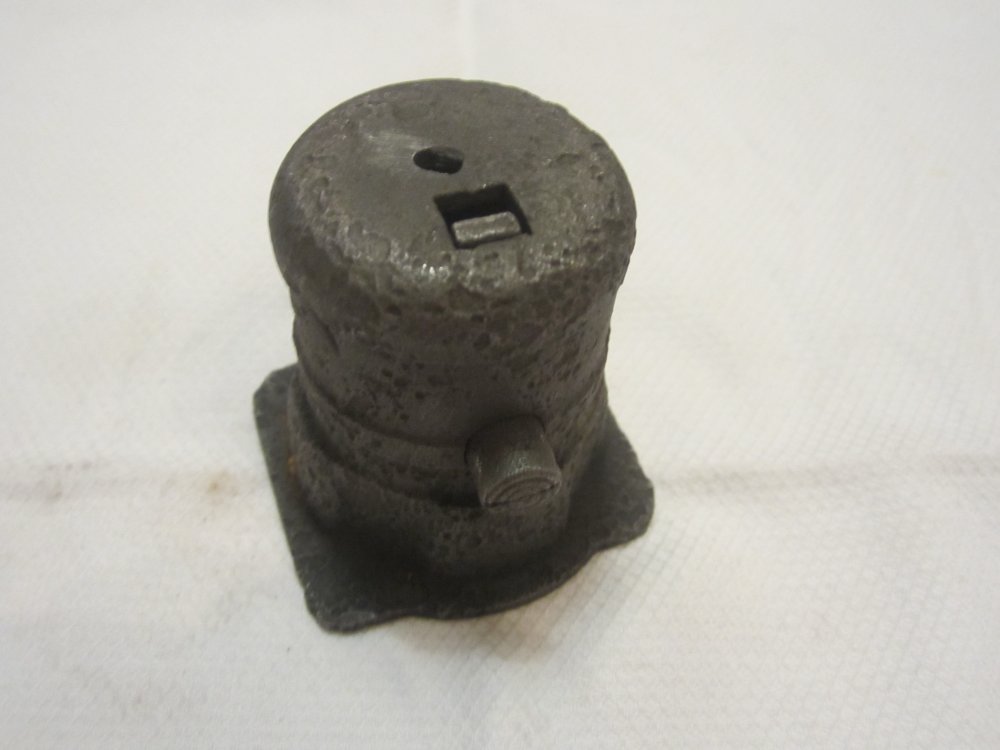

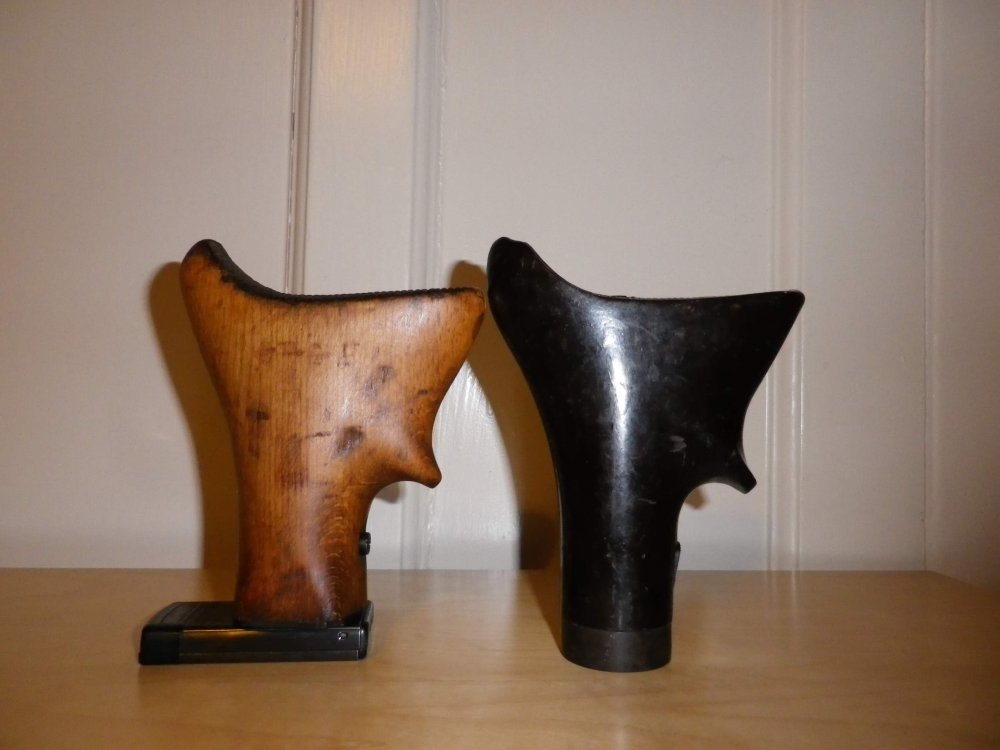

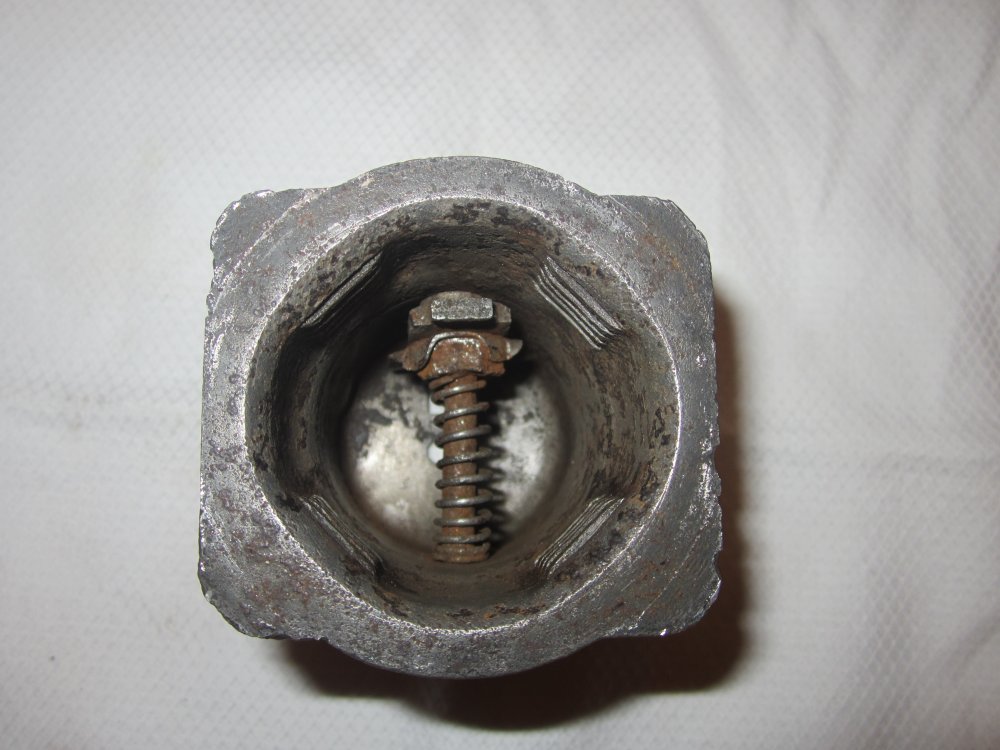

Стаканы у МГ-34 и МГ-42 совсем разные. Вот мой стакан МГ-42. Да и приклады там чуть разные.



У вас случайно болта для крепления стакана на деревянный приклад есть ?. Очень схемка нужна, хотя бы ручкой на листе, главное размеры.



Принято, спасибо. Будем искать. Только где ?.



Есть один нюанс, болт в бакелитовый и деревянный приклад могут отличатся. Утверждать не буду, только всё возможно.



Может кто небудь ссылку хоть сбросит или размеры всё же нашлись. МГ-42 самый жемопельский девайс который я собирал. Информации практически ноль. Если и есть у кого то только в шкафу и делится инфой никто не хочет (я так думаю).



Прорвёмся дружище.
