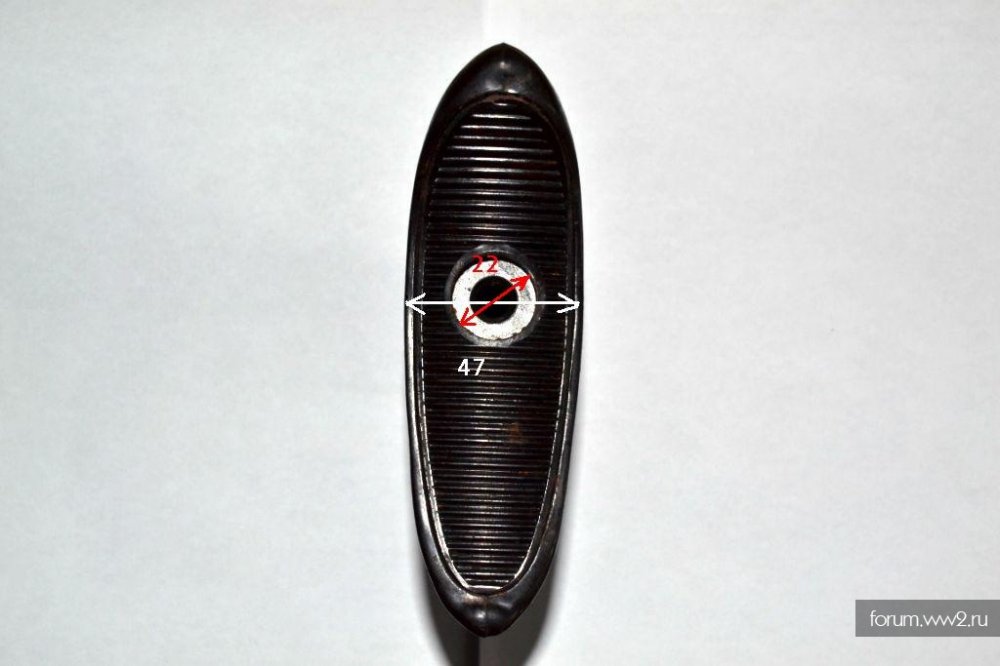

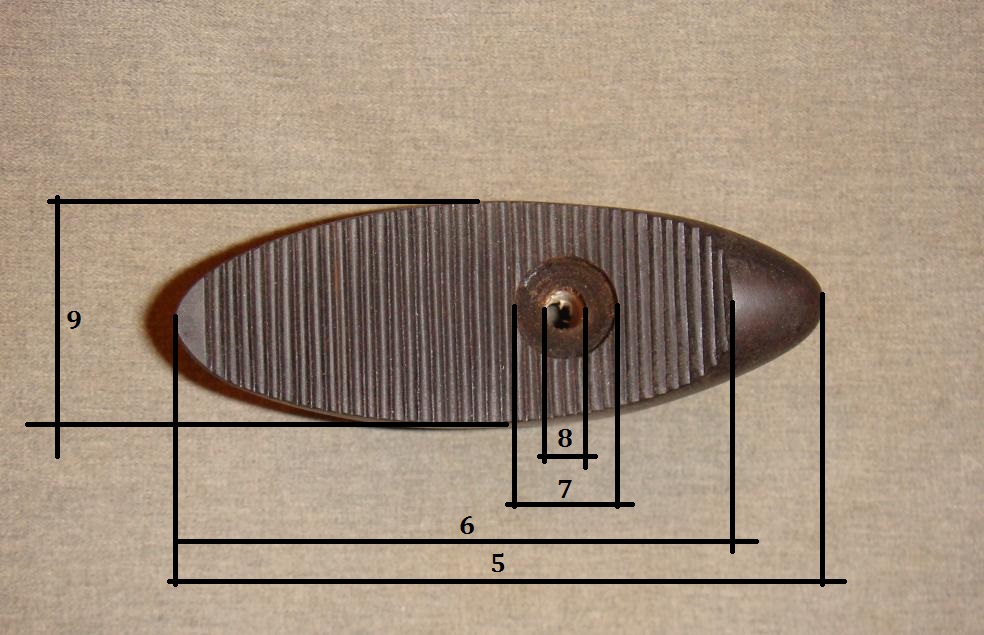

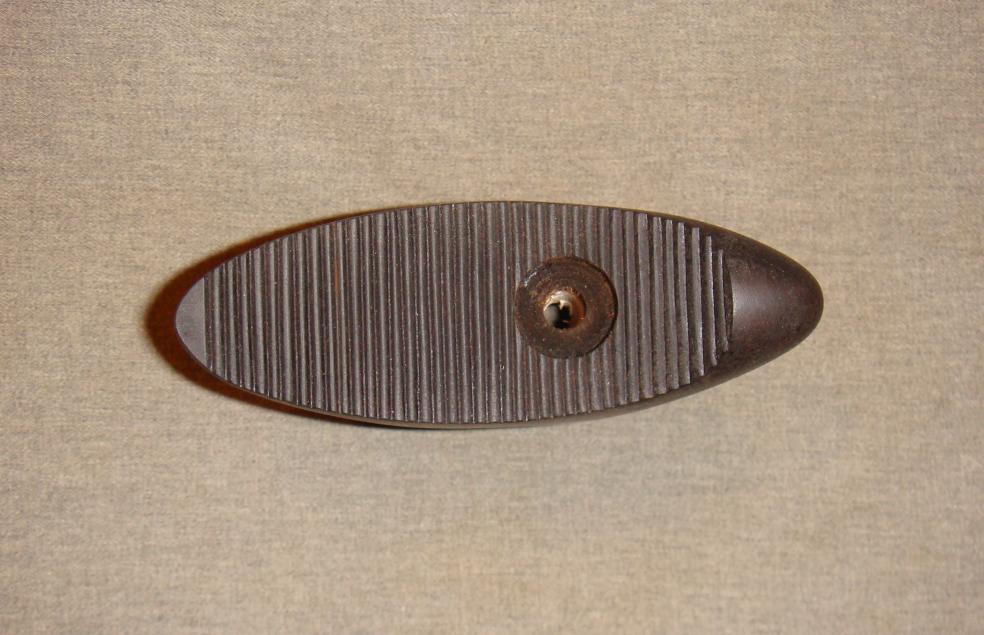

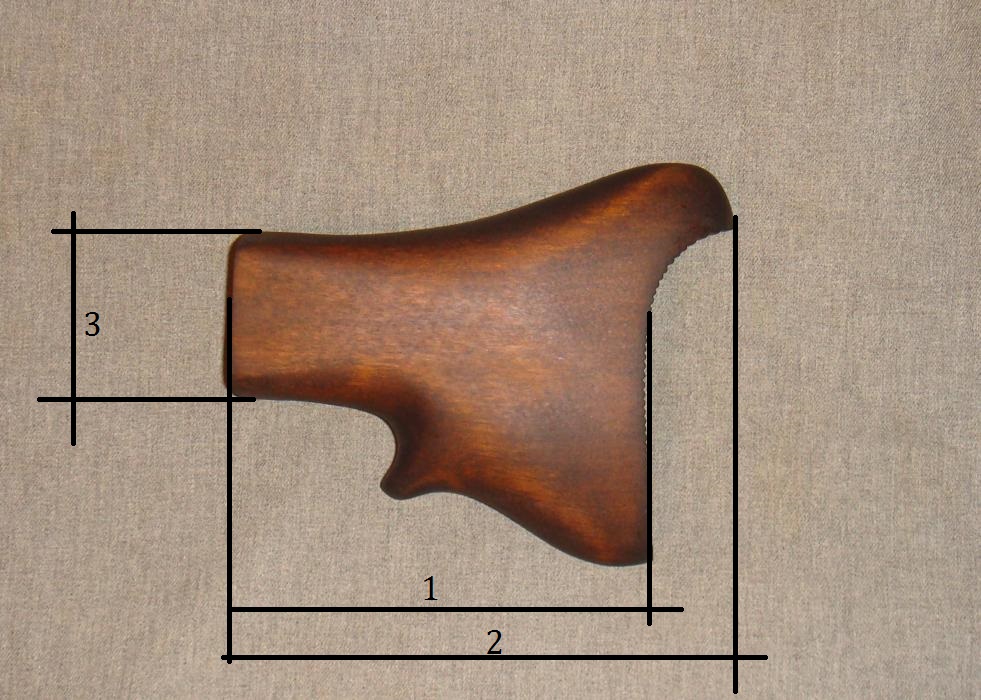

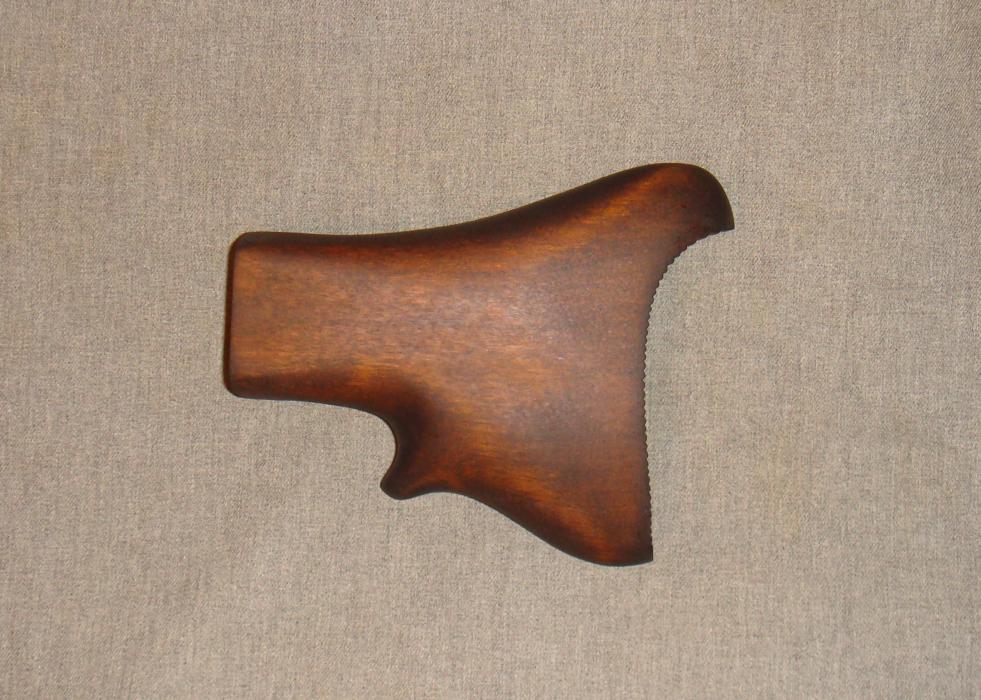

Всем доброго. Может у кого есть чертежи приклада на мг 42. И ещё нужен совет знатоков. В сети вычитал что приклад делался из бука и других пород дерева, так же ставились накладки на рукоятку из дерева. (фото взято из сети)
Спасибо конечно но, приклад 300, накладки 300, накладка на рукоять взвода-?. Это половина цены моего МГ (и то новодел) В целях экономии хочу сварганить сам, пока есть время.

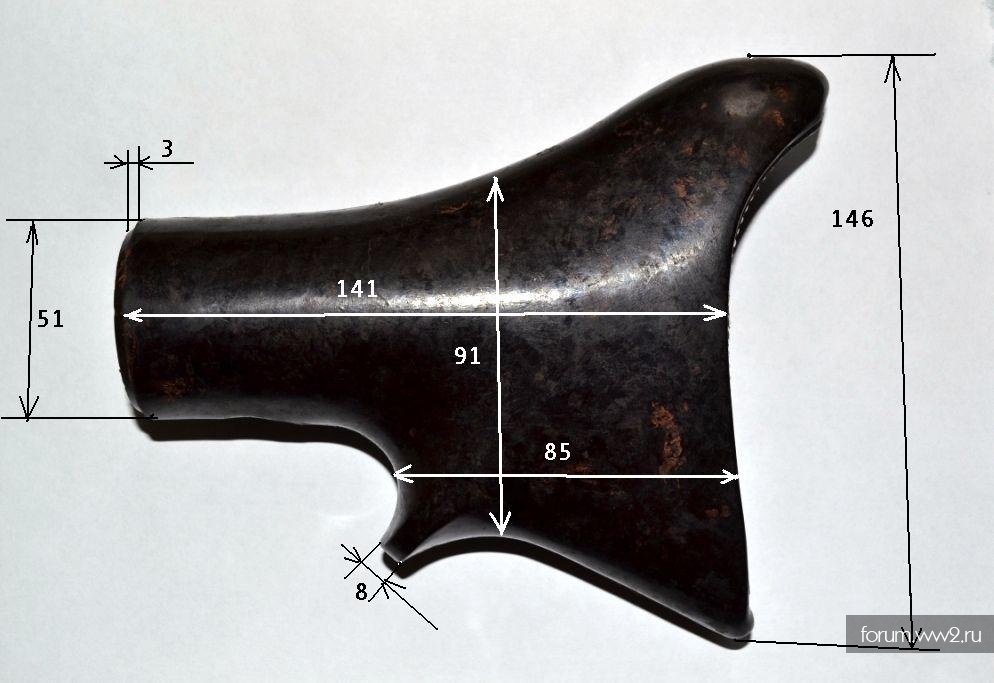

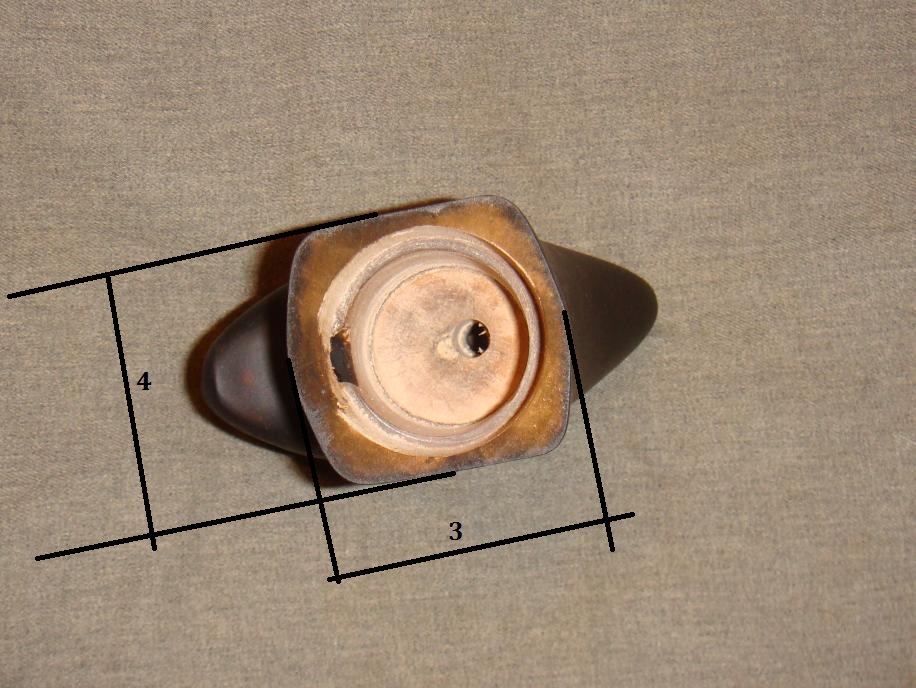

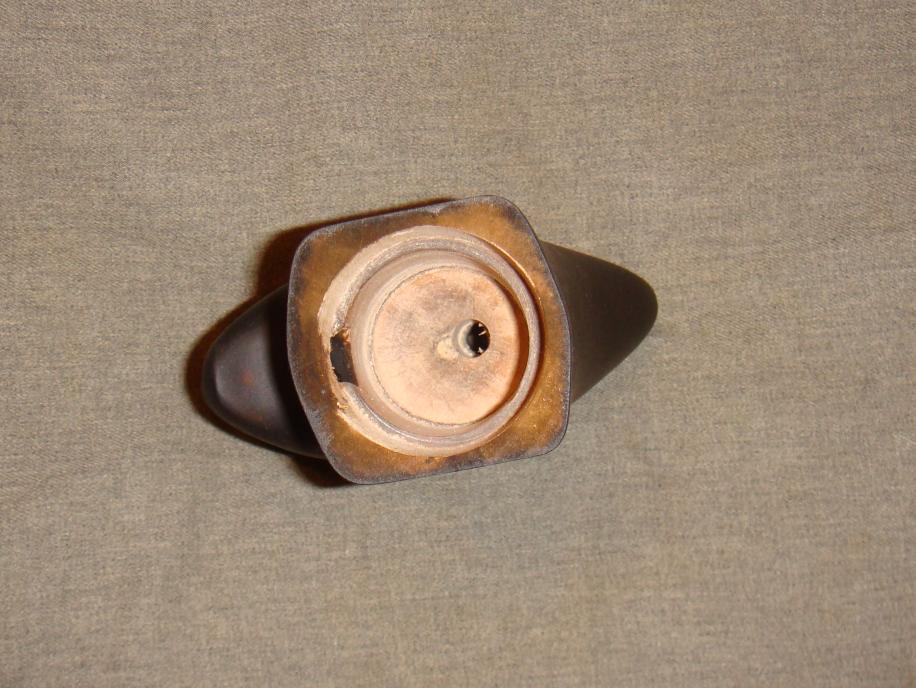

Это МГ-34, размеры возможно и подойдут. Только ещё б знать размеры места где стакан. Оно у 42го не круглое как у 34го. И всё же надо уточнить по размерам.

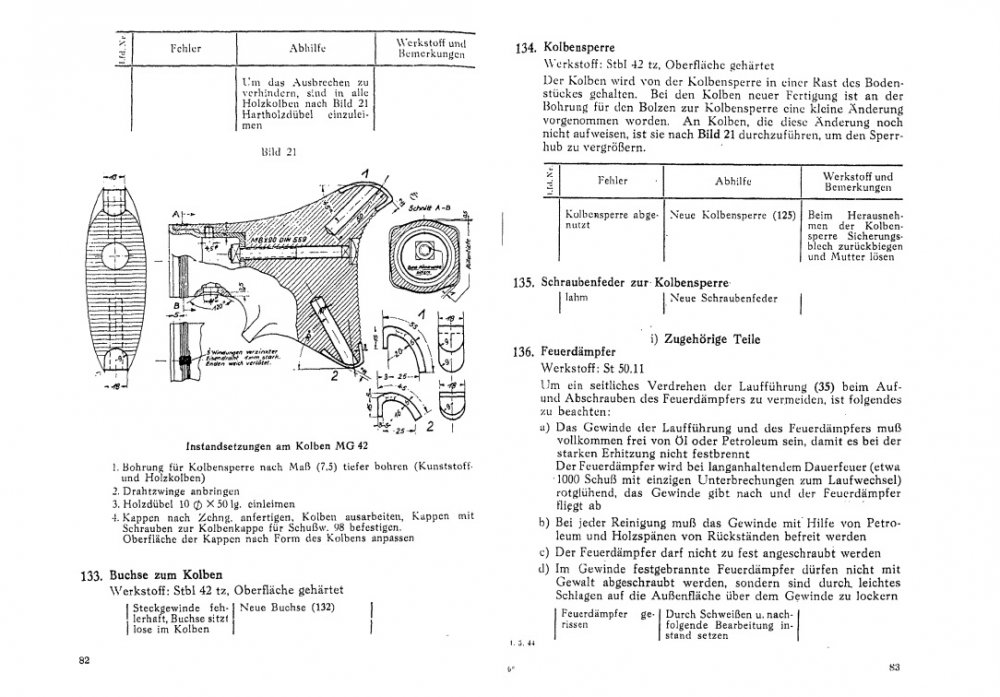

этот листик, а также другие с некоторыми размерами смотрите на http://bilder.zib-militaria.de/buttons/MG42Handbuch.pdf
Вы не в курсе, уголки металлические набивались на деревянных прикладах ранних , или поздних.(на вашем фото)
Этого не подскажу, т.к. мг не изучал, не было необходимости, но кое-какие чертежи в копилке есть. Возможно по тексту есть подсказка, но там все по-немецки.
В вашей личной копилке ?. Или где ?. Вы уж извините, уж больно нужны чертежи, иначе свой хлам не подниму.

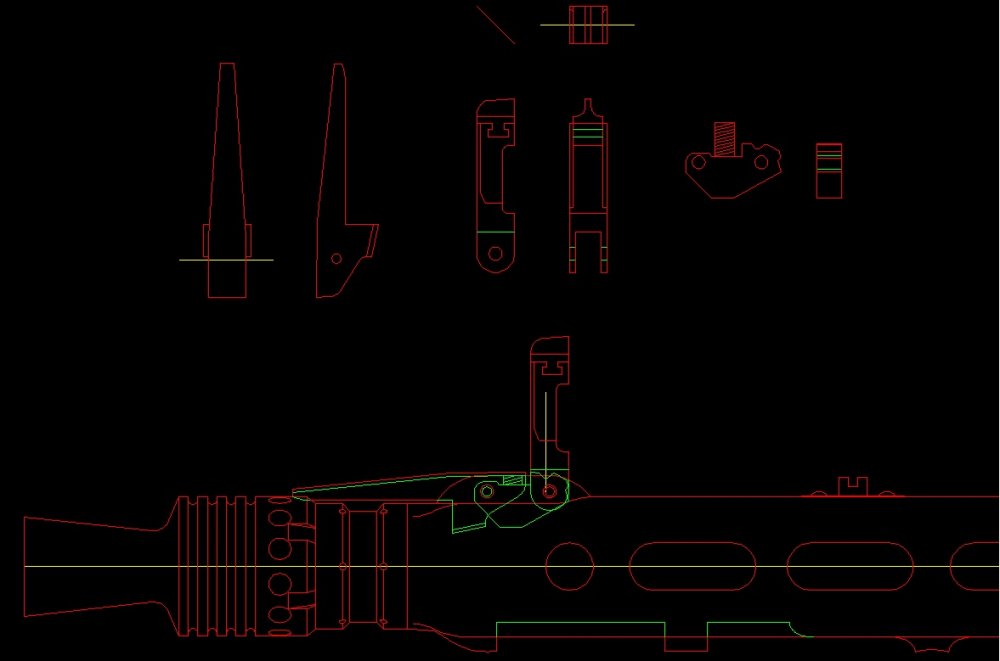

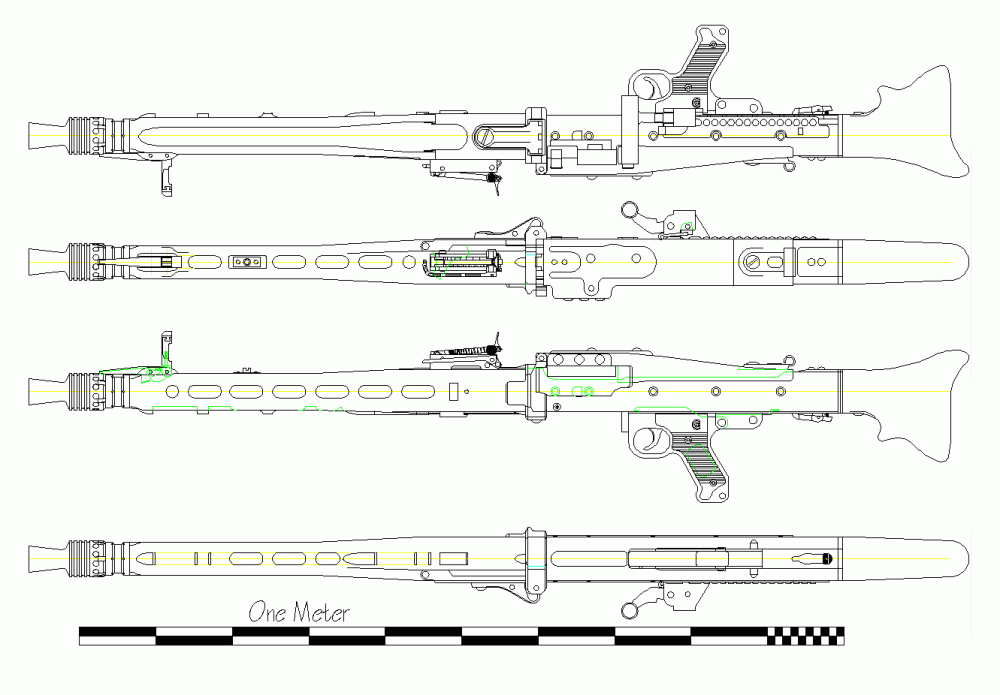

Да, в моей. Где вижу что-то интересное на сайтах, вот себе и сохраняю, может в будущем пригодится. По мг34 или мг42 полных чертежей не найдете, что у меня есть я конечно с Вами поделюсь. За предоставление ссылок на сторонние ресурсы модератор надеюсь меня не сильно накажет. 1) Смотрите на ганзе "копилка чертежей", там есть немного. 2) есть сайт mg42.us Есть такая картинка.

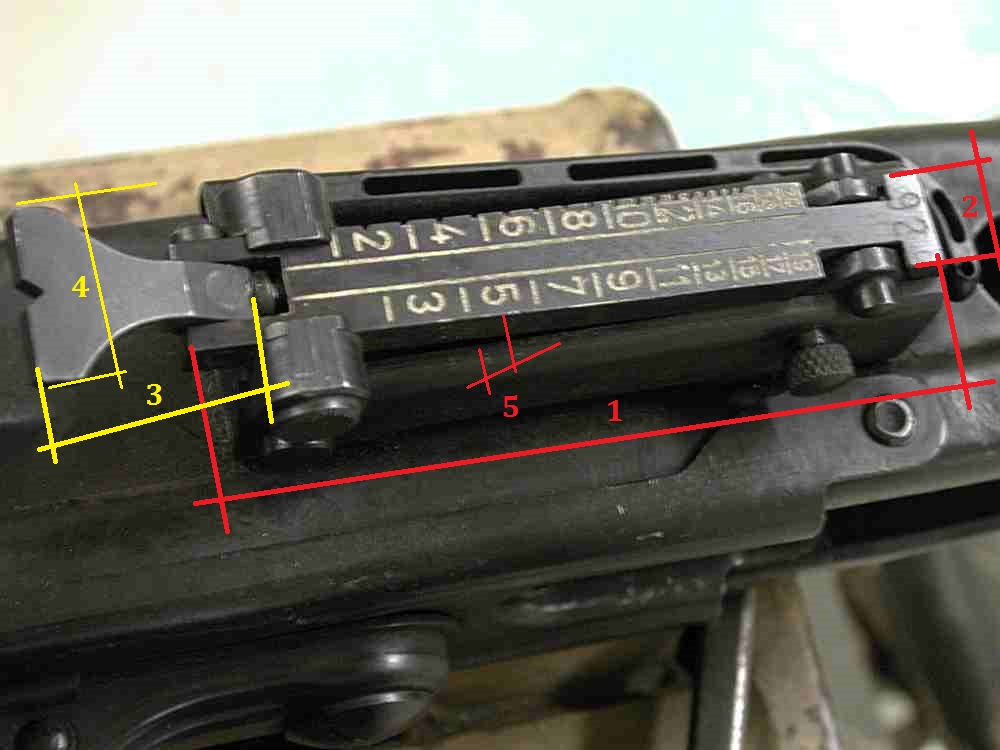

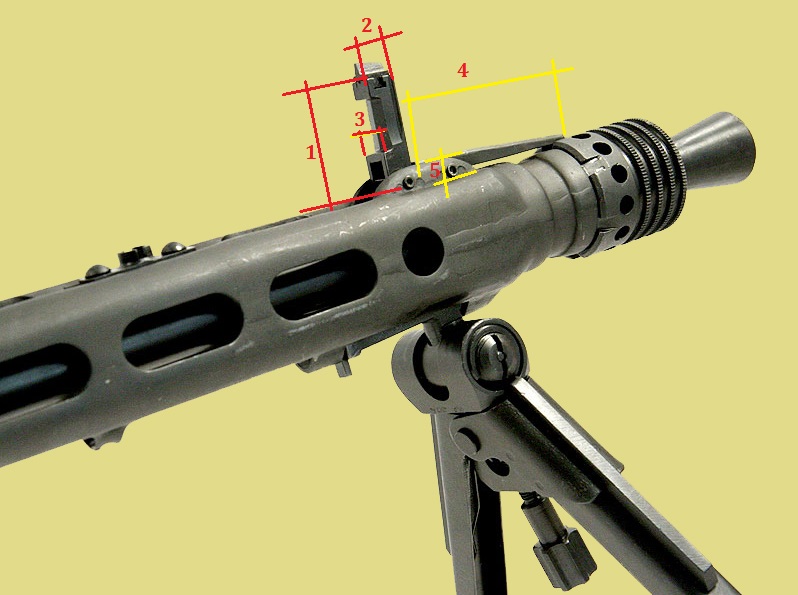

Пока идёт поиск информации по прикладу, иду дальше. Может у кого есть информация (вернее кому не лень и не жалко) по мушке, фиксатору плямегаса, прицельной планке. Размеры, фото с разных сторон на листике в клетку. Любые чертежи по МГ 42 будут полезны. Всё равно рано или поздно буду искать остальную информацию. Мой МГ (остатки) из земли и работы много, вернее очень много.
Вот ещё предложу http://kopateli.cc/index.php/topic/7552-mg-42-razmery-priklada/ на сколько знаю приклады мг42 и 34 взаимозаменяемы , так как по условиям разработки требовалась меньшая переделка для перехода на новую модель . Есть ли стакан приклада и винт его крепления ? , вот тут есть некоторые чертежи http://forum.ww2.ru/index.php?showtopic=1327364

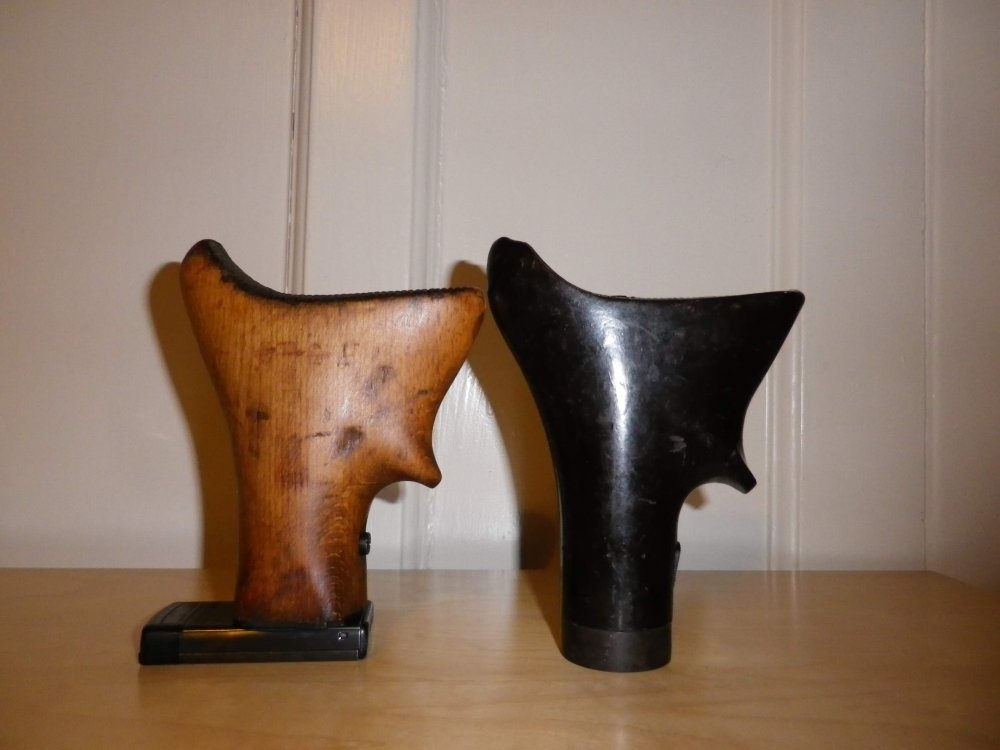

По ходу изучения мат части выяснил что приклады от МГ 34 и Мг 42 с виду одинаковы а на самом деле совсем не то. Та часть где соединяется с пулемётом совсем другая, пазы для фиксации другие (кнопки у них разные), шляпки болтов разные. Даже есть различие между прикладами МГ 42 текстолитовым и деревянным. И мелких различий уйма, зависимости от производителя. Это как найти 10 отличий вроди всё одинаковое а на самом деле углы, края, размеры чуть разные. Это даёт большие шансы для изготовления реплики приклада, допусков много, что не может не радовать. Главное чтоб стакан и болт были подогнаны хорошо.
Спасибо. Я их сравню и проверю, думаю будут полезны. Уже скопил кучу чертежей а толку мало. По мере своей работы все полезные вещи буду выкладывать, а вось кому пригодятся.

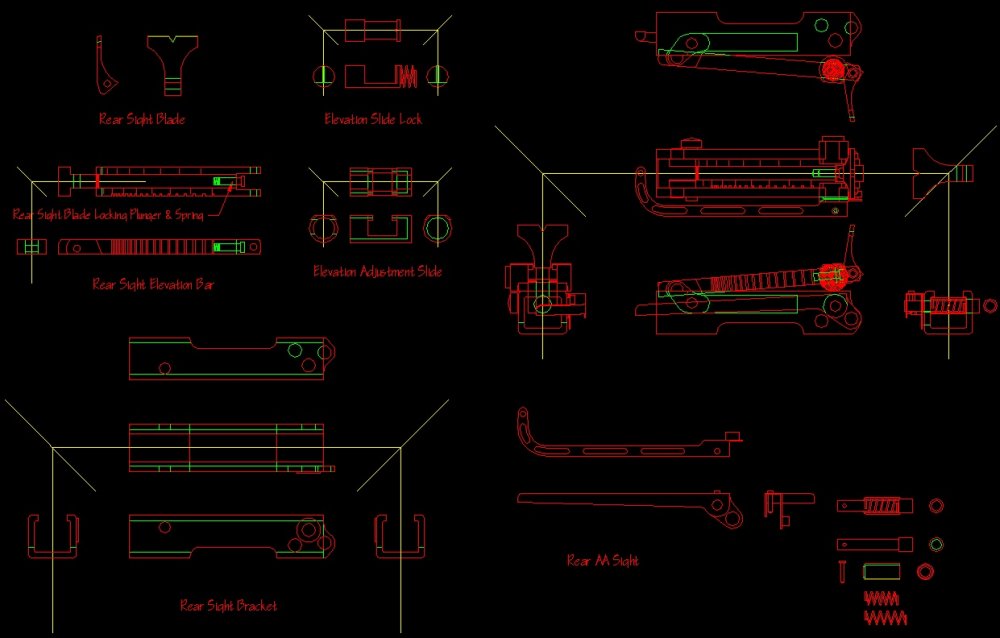

Вот вам еще эти картинки в лучшем качестве из первоисточника http://www.therpf.com/f9/mg42-draft-blueprints-1853/
Бакелитовые делаются в прессформе , и должны быть близки в большой партии , дерево делается с большой долей ручного труда и отклонения по внешней форме больше и посадку на тело пулемёта обеспечивает стакан , вот он и должен быть более стандартизованым по размерам , возможно в течении войны производственная дисциплина снизилась и отклонения в размерах возросли , мне попадались детали на мг34 и мг41 , по Сталинградским боям ,и танковые и люфтовые и пехотные , всё очень хорошо подходило , возможно что снабжение было одно и в примерно один период .
