Нужна помощь по MG 42

Корпус фіксатора. Загальний вигляд чуть вище в цій темі, на фото видно усі деталі.



Корпус фіксатора продовження.
Якщо є які питання можна задавати. Цей вузол поки що в мене і в розібраному стані. (лише цей вузол, сошок поряд нема як і решти макету).



Але ж фіксатор кріплення сошок до МГ у вас такий же самий як і у мого МГ, сто процентів.

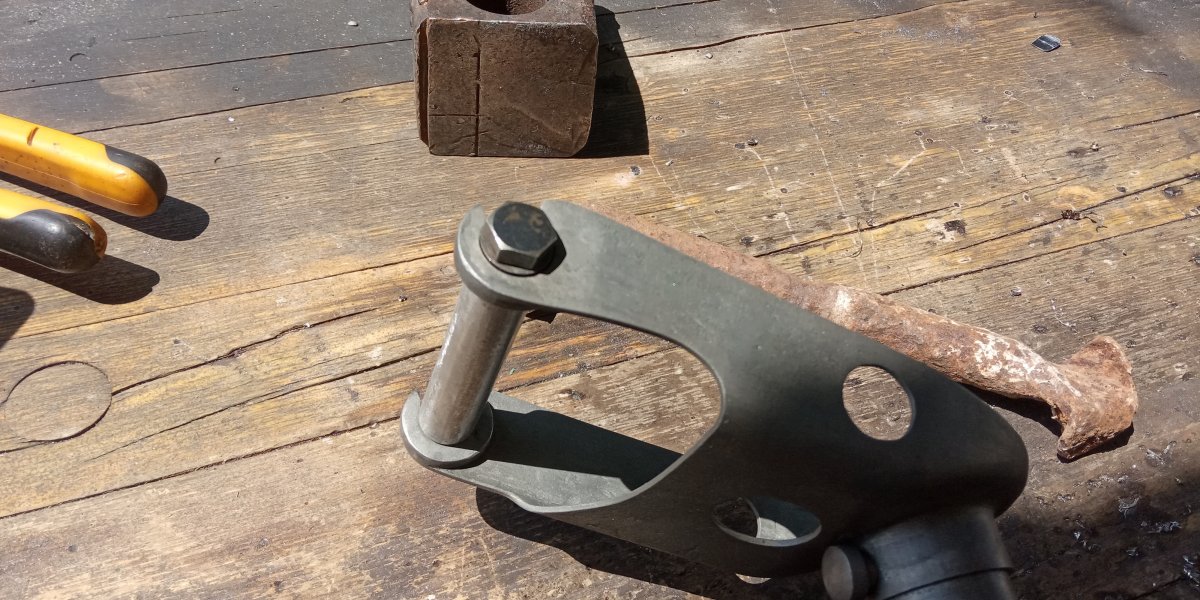

Виготовив Чорнову заготовку осі.
Спершу вирізав в розмір по довжині, після чого просверлів отвори під різьби болтів кріплення з торців. Лише після того як нарізав різьбу все відцентрував та придав решти форму деталі. Якщо сформувати деталь і потому сверлити отвори які мають мати соосність і все це на лавочці дрелькою то хто зна що може получитися.
Болти переробив з теперішніх, просто шліфанув маркування, обпалив оцинковку та проворонив. Шайби точив на дрелі, процес пропустив бо не один рас таку справу викладав у теми.
Заготовка чорнова, по переду зварка та шліфувати все одно прийдеться.



Слідуючий елемент вузла, робив з болта. Спершу зрізав шляпку, залишивши лише одну грань яка повинна вписатися в чистові габарити деталі. Оскільки працюю дреллю на лавочці то просверлів отвір потрібного діаметру та глибини. На далі кругом цього отвору і формуватиму деталь.



Наступний хід це перевірка отвору, адже кругом нього все формуватиму. Вирахував косяки, їх добре видно на фото і прийнявся за формування. Форма груба, після зварки все піде у чистову.
(опис роблю лише для кустарів початківців може кому мої ідеї і підійдуть, оскільки по збігу обставин сам змушений майструвати на лавочці з мінімумом інструменту).



Накрутив пружину з іншої пружини, придав форму. Виготовив фіксатор турелі з пластини товщиною 10мм,та виготовив шпиньок який його фіксує з дроту, все проворонив.



Деталі які з легка проворонив ті добряче змастив та зібрав до купи остаточно. Загальний вигляд деталей на сьогодні такий. По переду фарбування бази, що правда ще в кольорі не оприділився, це згодом. Усілякі вм'ятинки не прошліфовувалися оскільки цей вузол буде робитися під вживаний предмет, під зберігання в стодолі та тому схоже.

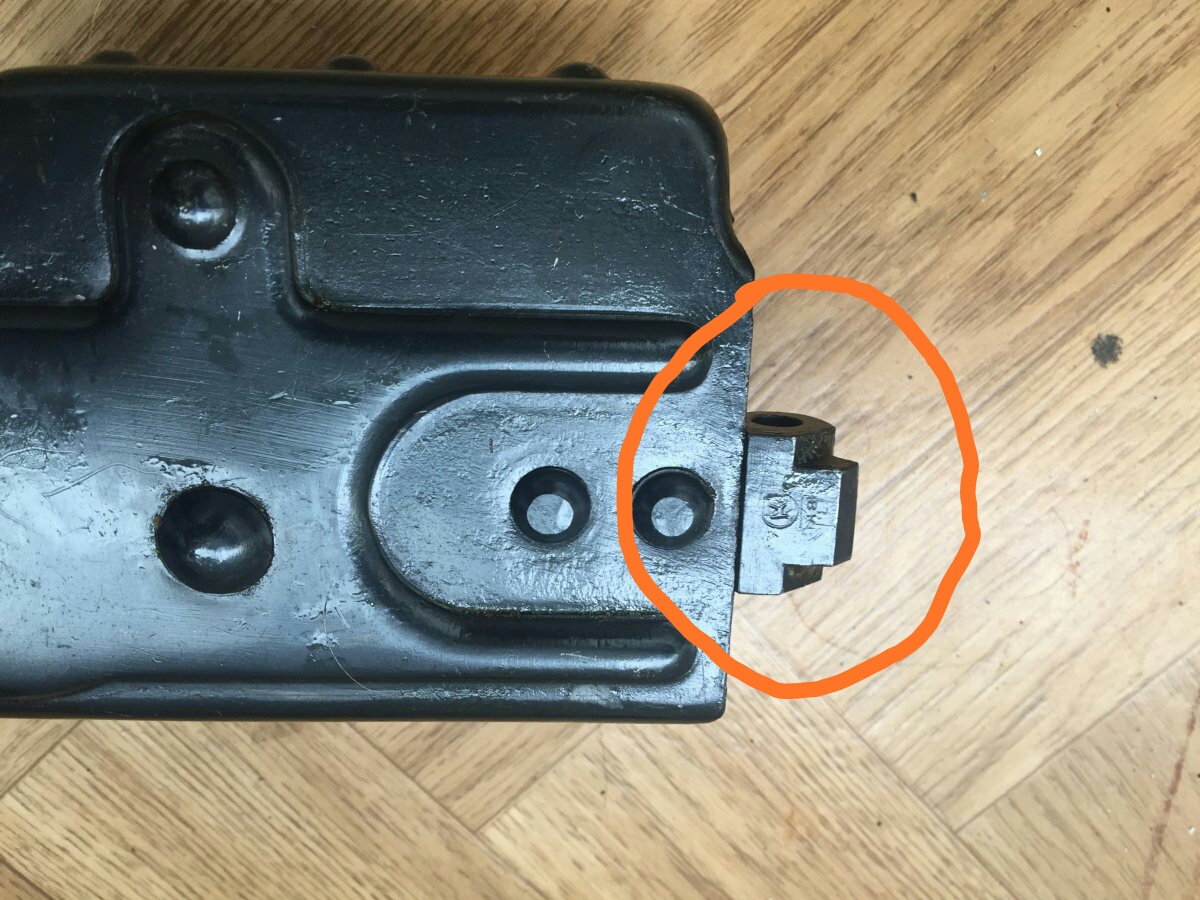

Саму деталь купити буде важко. Думаю вам іти потрібно іншим шляхом. Перше це дістати розміри цієї деталі і зробити самому. Друге це дістати розміри та заказати у знайомого майстра або у когось в цьому розділі https://reibert.info/forums/uslugi.261/



Можливо в когось іншого є така можливість, відрядження.
