Нужна помощь по MG 42

Ещё одна хорошая деталь приехала. Чем ближе к концу работы, тем дефицитней детали искать приходится, да и ещё расчёт под СХП, детали нужны понадёжней.

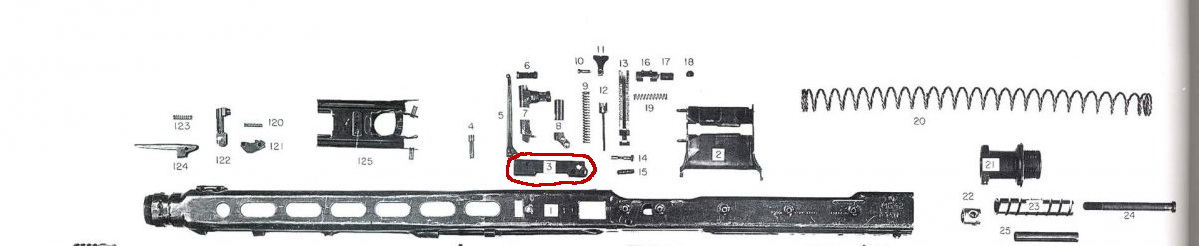

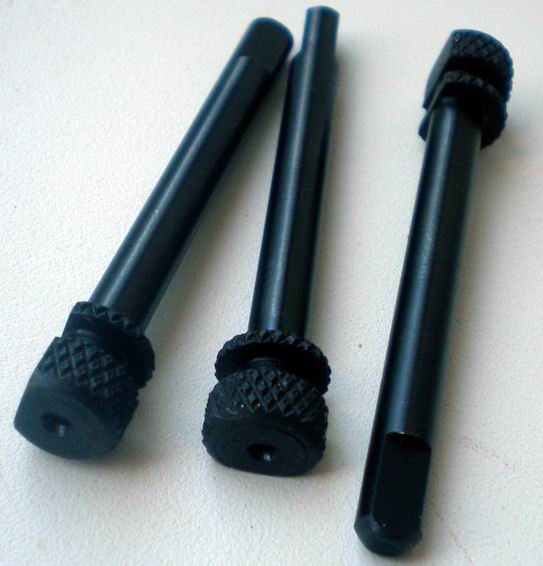

По оси крышки на МГ 42.
Может у кого есть чертежи этой детали ?. Было бы не плохо их увидеть.



Доброго дня. Спасибо за помощь. По оси, у меня уже есть в наличии, форумчанин бурбуль подарил, даже две штуки. ( забыл отписать в теме, так как за темой следить перестал).



Давно уже сделал фото по вашей просьбе, но всё искал такую деталь. Деталь лишняя а куда дел, не помню.
Скидываю фото с размерами, надеюсь поможет. Если чего по фото то спрашивайте.

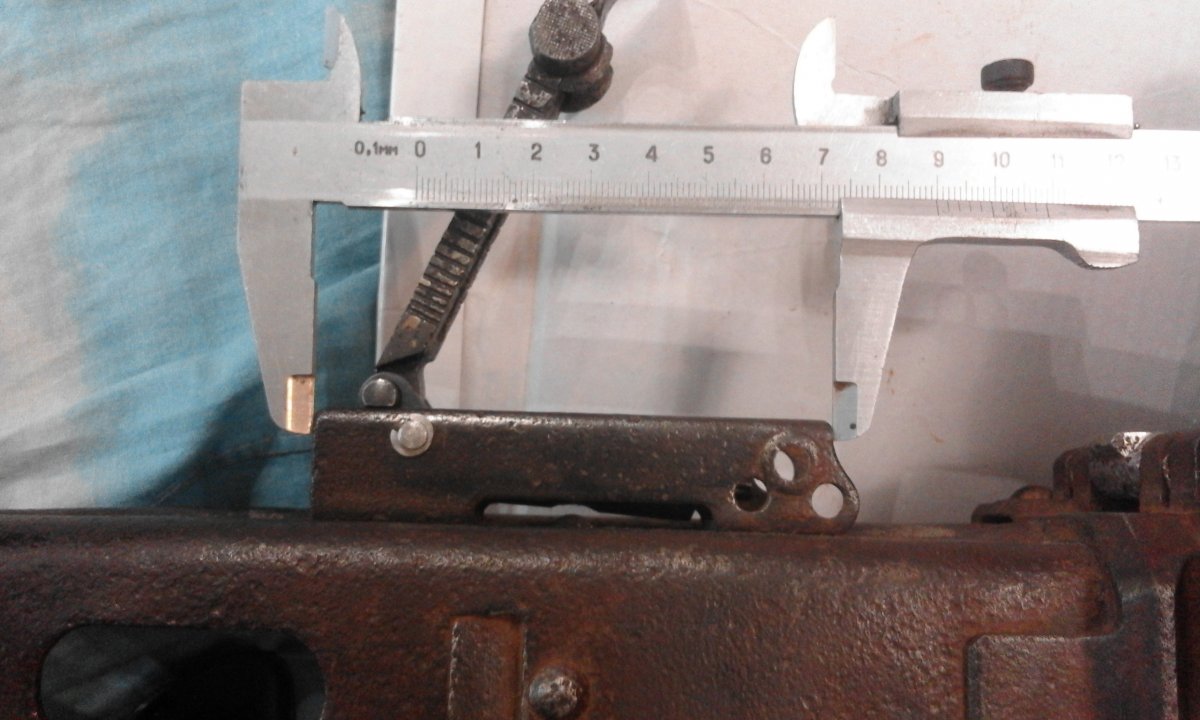

Общие размеры базы.

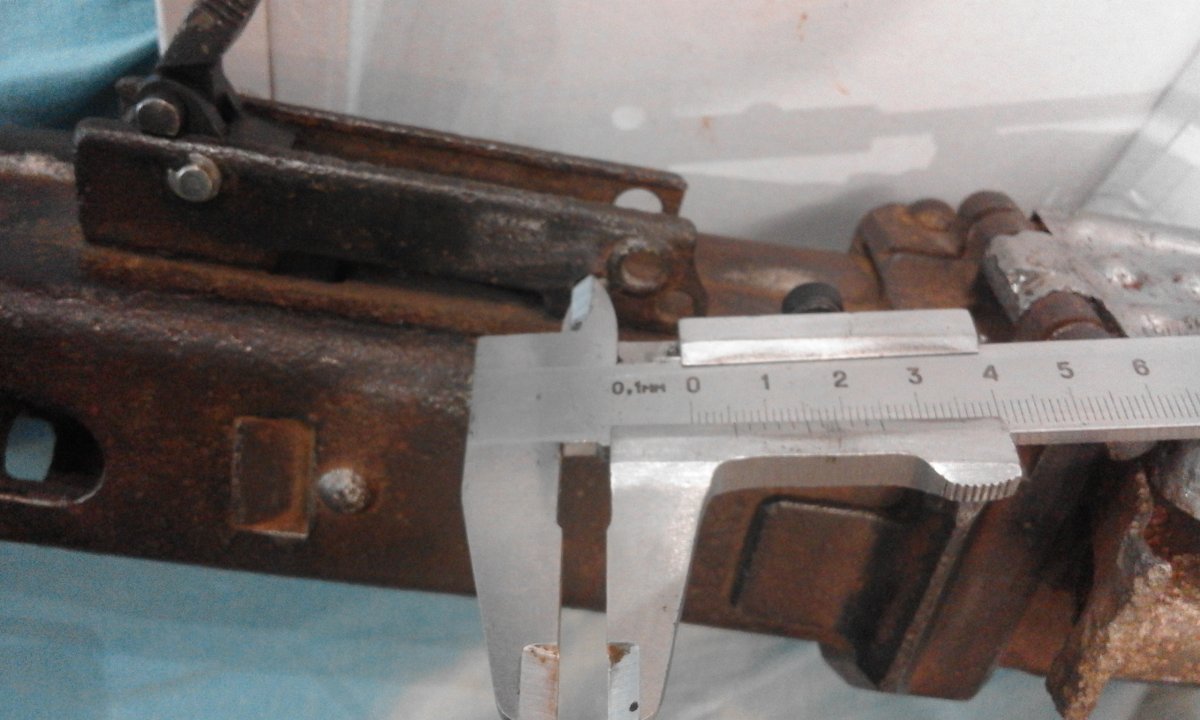

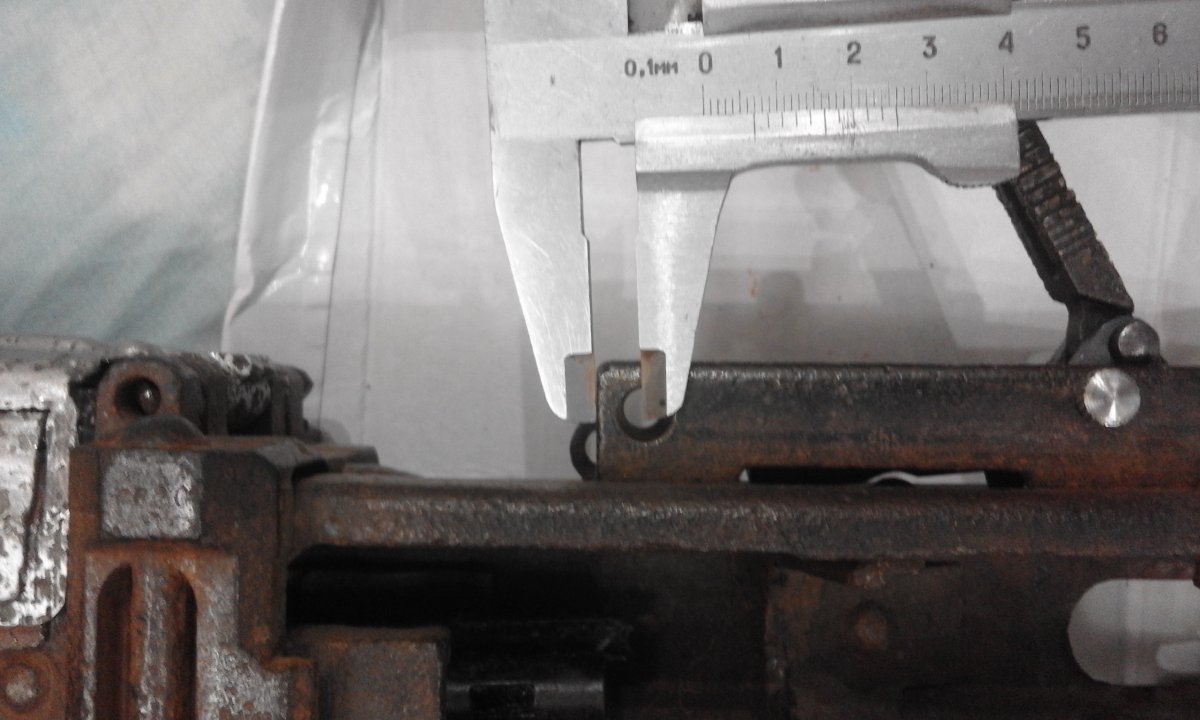

Толщина стенок и ширина места под планку.

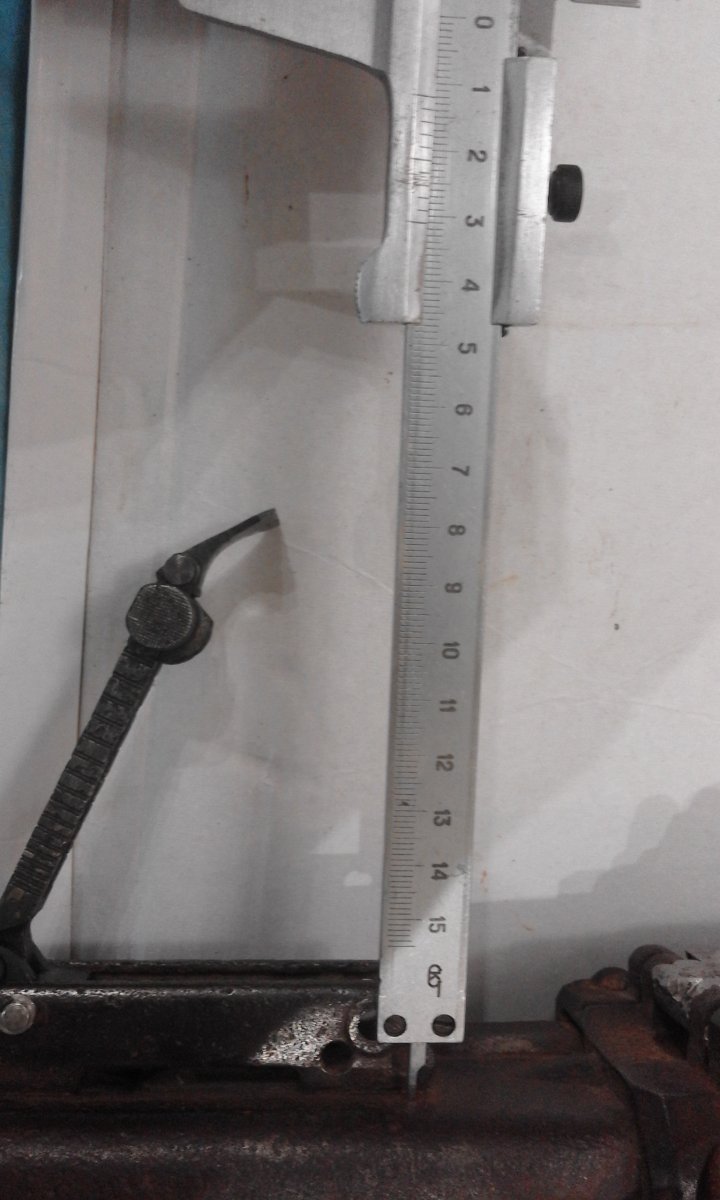

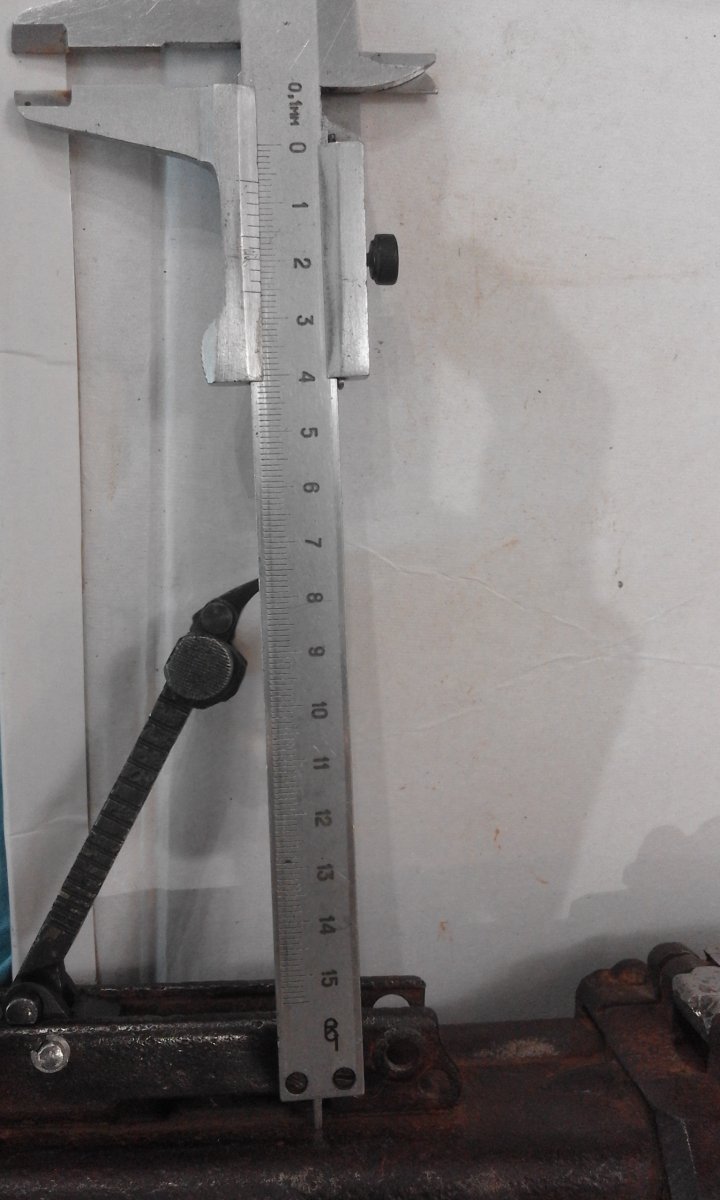

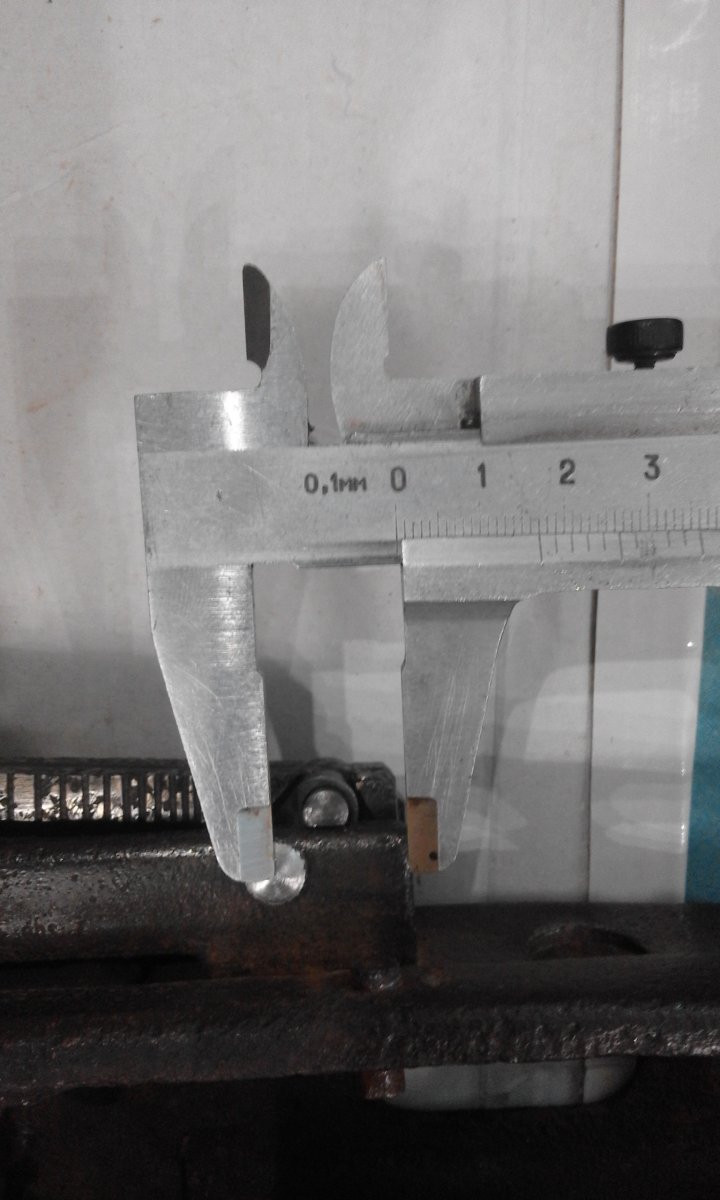

Высота и ширина (ножек).

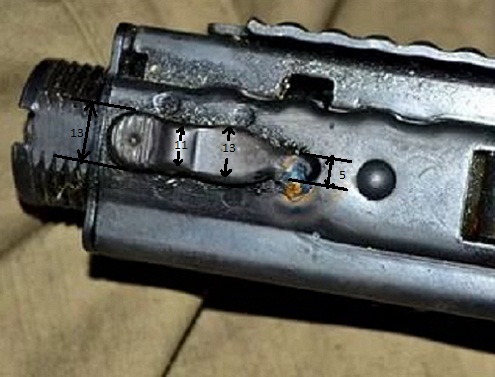

Отверстие под кнопку.

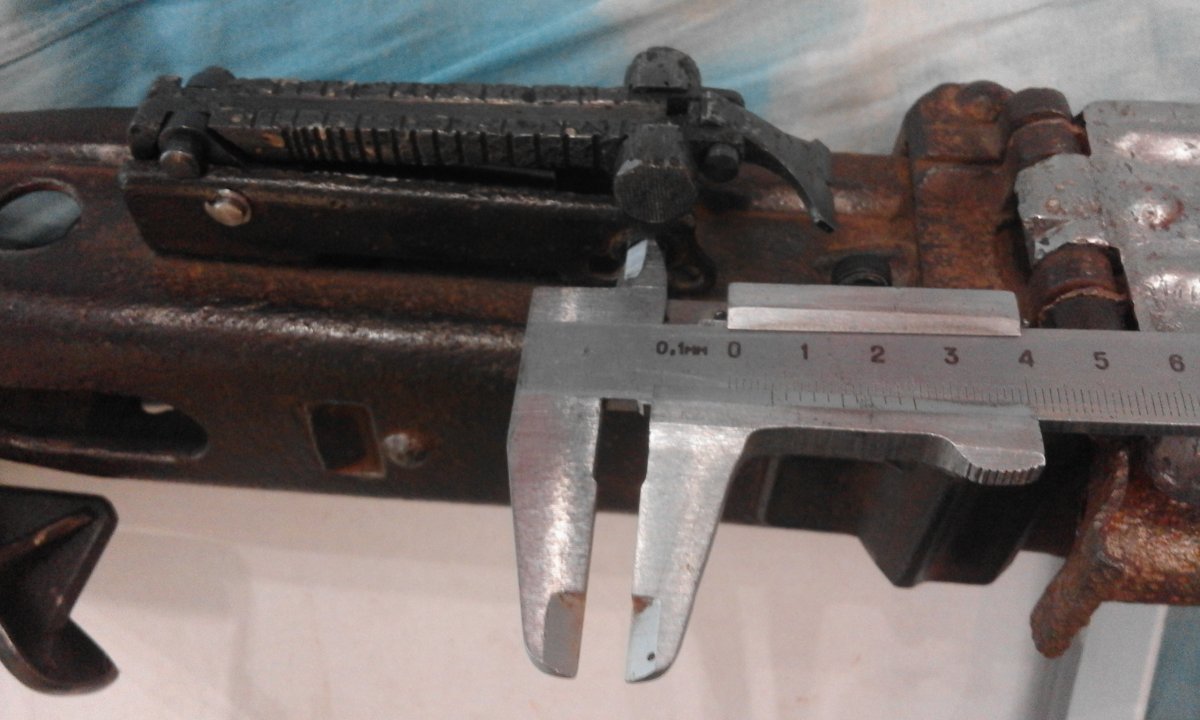

Ответное отверстие везиря. Замеры сделаны по центрам отверстий ( На фото чуть не совпадает по той пречине что сам держал и сам фото делал, но штангель зафиксирован как надо в размер).



Отверстие (оси).



Остальные отверстия.
Надеюсь этого хватит.

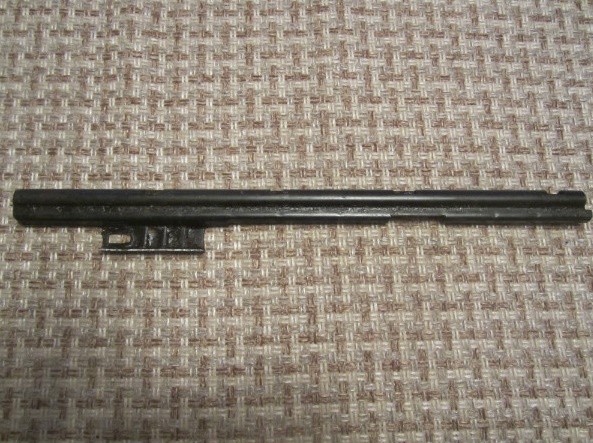

Пошарил у дедушки в сарае, вот нашёлся стволик. На жаль убитенький. Думаю на макет поставлю его. Подварю чуток предварительно. Штифты уже поставил, для легальности дела.



Преветствую МГшников.

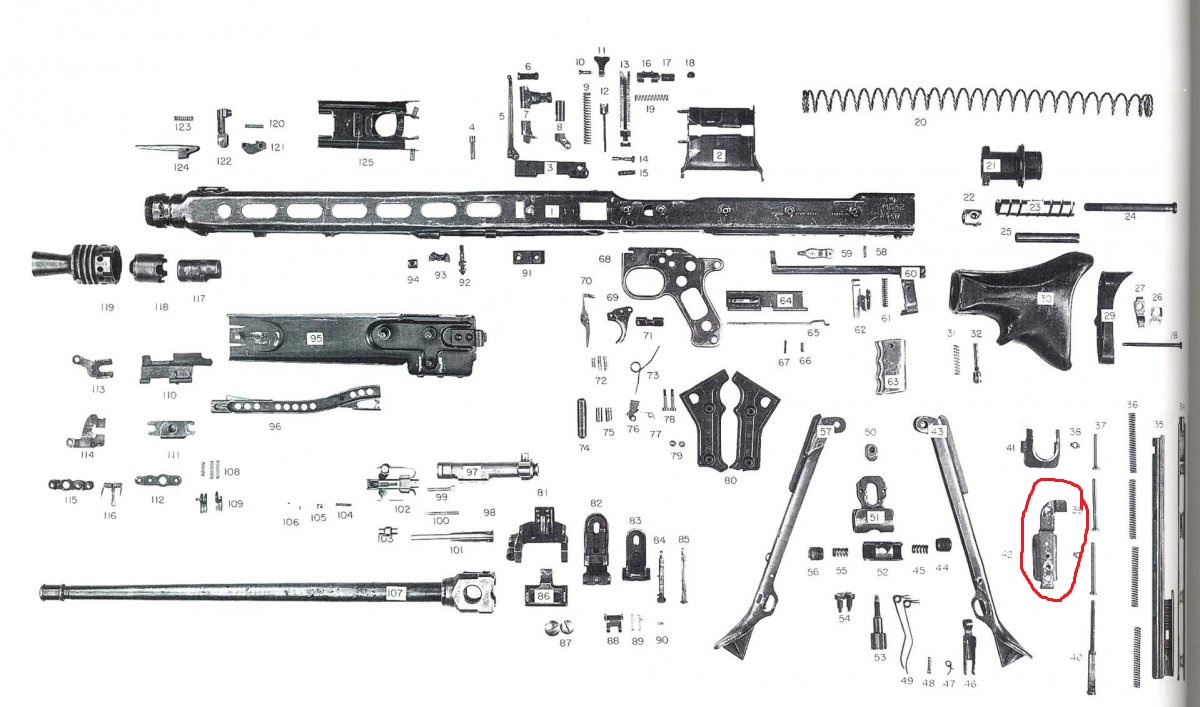

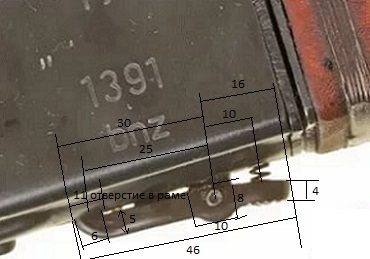

После долгих поисков детали, берусь за её изготовление. Информации пока нет, только накидал кое какие размеры (предположения). По возможности знающих прошу исправить. Если в размерах не получу помощи , тогда сделаю по своим размерам, состарю и спишу на время



Спасибо. Уже поздно, старт в работе дан. Да и может кому то она нужней чем мне, я то выкручусь.

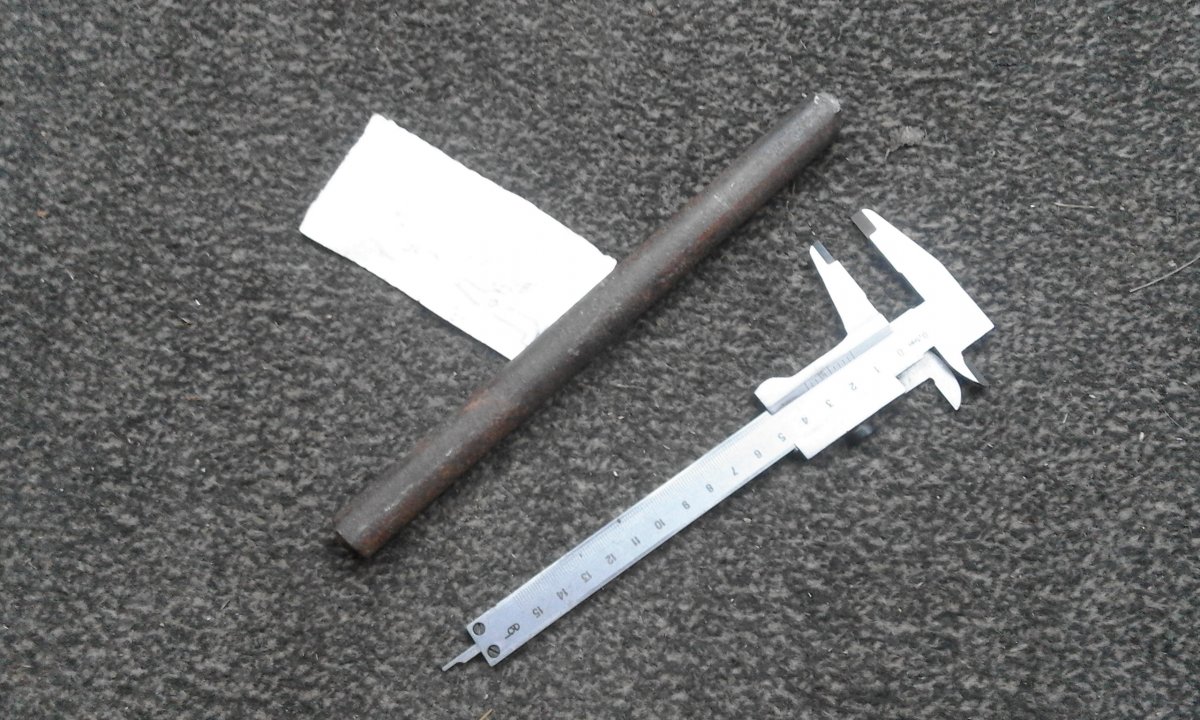

Деталь прессованая из жести , но я иду по простейшему пути для меня. Делаю из кругляка (бывшая фомка). Материал хороший.

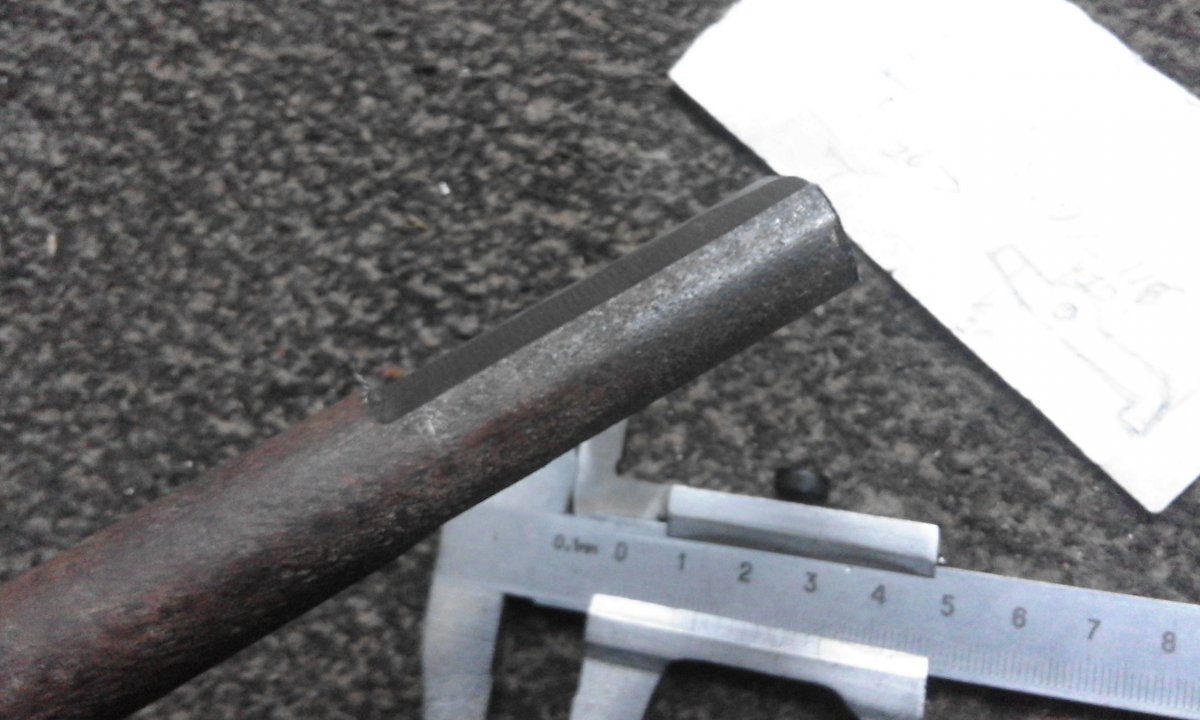

Шлифанул кругляк по ширине с двух сторон до нужного размера.



Сделал разметку для отверстия оси, просверлил отверстие.
В дальнейшем вокруг этого отверстия и будут все пляски.

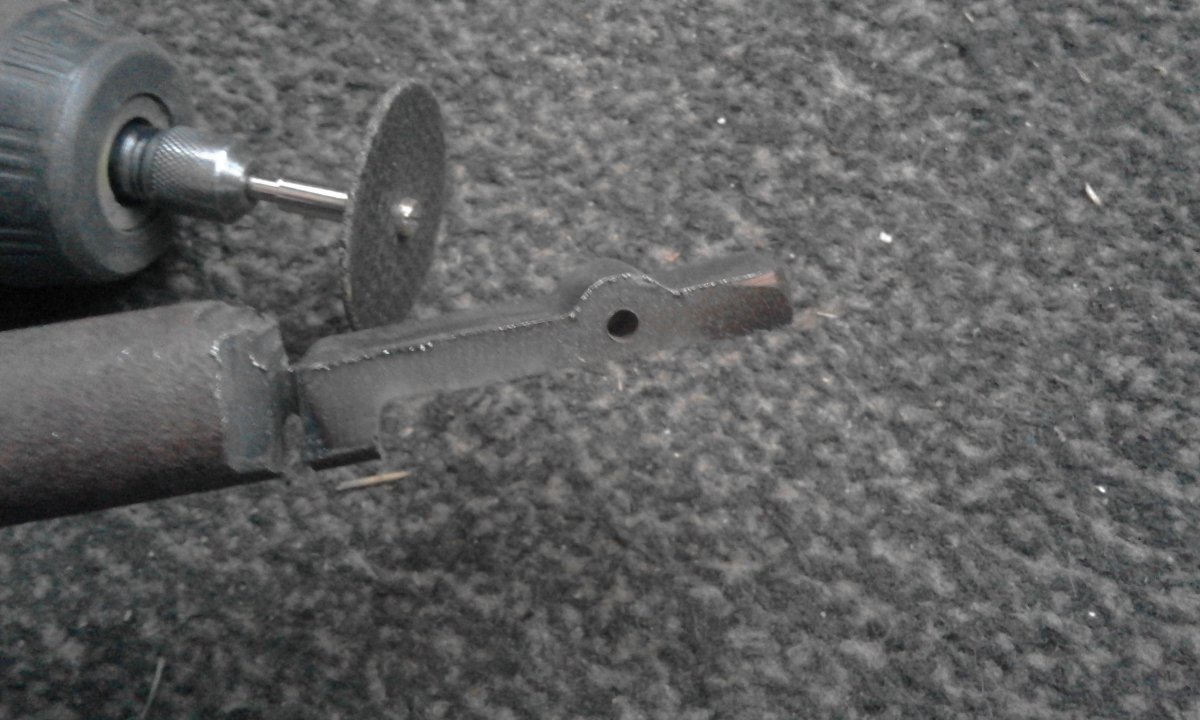

Сделал грубую разметку заготовки, вырезал черновую форму болгаркой..



Дремелем подвёл две плоскости, для дальнейшей разметки остальных плоскостей.
