    Примерно так, но состояние очень плачевное, так что с размерами могут быть неточности.
    Общая длина шторки ближе к 86,5мм


    Images:

    Шторка (В11).jpg
    fideleos, 19 лис 2014
    #126
    Стрипа, TulskoyTokarev та 663 подобається це.
  2. До 1918 - Жетони та ОРЗ

    Цікаві лоти

    1. ЛОЗ / ладанка / смертник (книжечка)
      ЛОЗ / ладанка / смертник (книжечка)
      Алюминий
      30 грн.
    2. Пропуск на завод в Краматорске до 1917 года
      Пропуск на завод в Краматорске до 1917 года
      Коп . Лично сам хорошо упаковываю все свои лоты!!! Лоты разбиваю и комбинирую!!!
      950 грн.
    3. Жетон 22
      Жетон 22
      Первая мировая. Латунь.
      60 грн.
    4. 3 подарка .
      3 подарка .
      Распродаж коллекции ! Вес = 10 грамм серебра 84 пробы ! Лично сам хорошо упаковываю все свои лоты...
      1500 грн.
    5. Частинки жетонів
      Частинки жетонів
      Псв німці
      75 грн.
  3. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Спасибо. А на фото которое вы выложили видно с левой стороны шторки ещё хвостик в низ. Он не нужен ?.

    663, 19 лис 2014
    #127
    Стрипа подобається це.
  4. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Существует два вида шторок с хвостом и без него.


    Images:

    fideleos, 19 лис 2014
    #128
    Барс-Дима, Стрипа та TulskoyTokarev подобається це.
  5. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Вы не в курсе, какая шторка на ранний ?.

    663, 19 лис 2014
    #129
    Стрипа подобається це.
  6. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    fideleos, 19 лис 2014
    #130
    Стрипа та 663 подобається це.
  7. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine

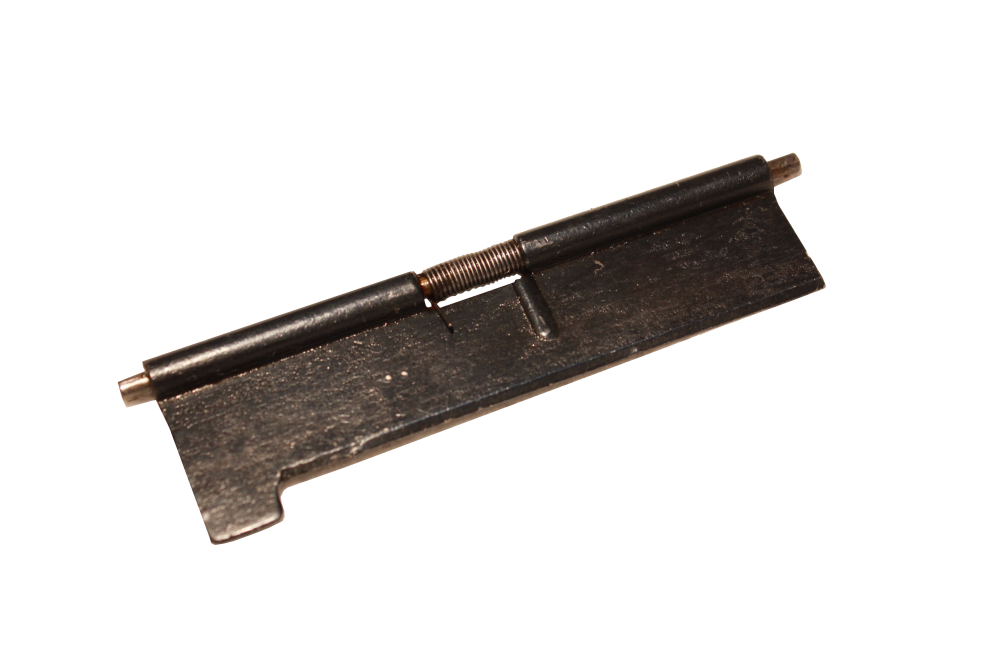

    На аппарате 1945г шторка без хвоста.


    Images:

    fideleos, 19 лис 2014
    #131
    Стрипа та 663 подобається це.
  8. gwadi

    gwadi Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    25
    Повідомлення:
    442
    Подскажите защелки кожуха взаимозаменяемы ?или есть левая .правая ? И какую роль играет деталь B23 на схеме выше С ув.

    gwadi, 19 лис 2014
    #132
    Стрипа подобається це.
  9. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    В23 - пружина шептала(спускового рычага), возвращает шептало в исходное положение после спуска.
    Какую именно защелку вы имеете ввиду?

    fideleos, 19 лис 2014
    #133
    Стрипа подобається це.
  10. gwadi

    gwadi Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    25
    Повідомлення:
    442
    Защелки которые размыкают кожух и раму фото выше Су в.

    gwadi, 19 лис 2014
    #134
  11. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine

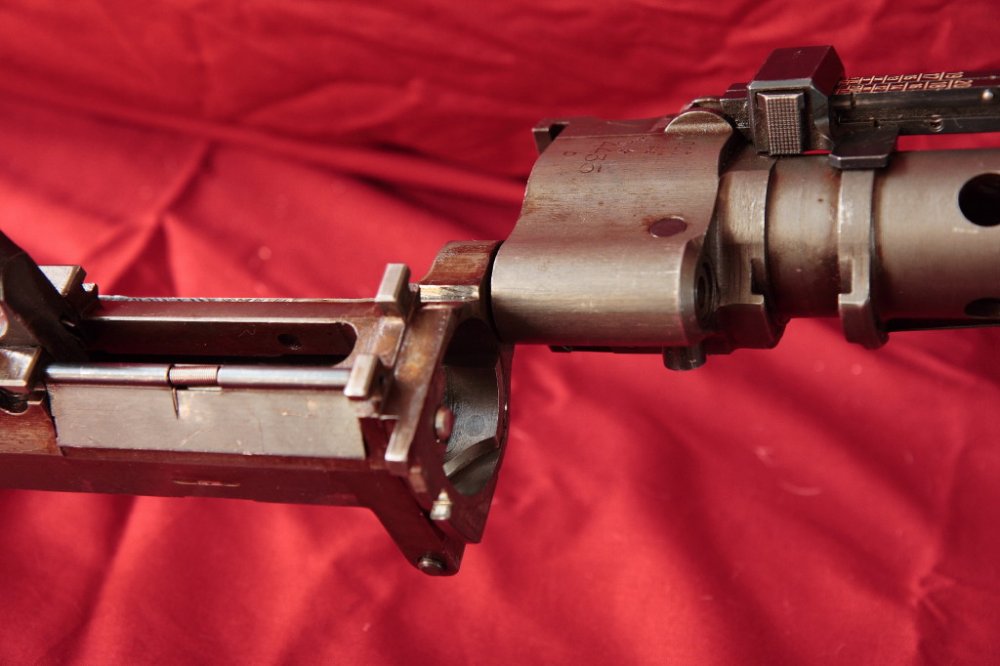

    Если имеете ввиду эту, то они одного типа, других не встречал.


    Images:

    fideleos, 19 лис 2014
    #135
    Стрипа подобається це.
  12. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    У МГ34 только рычаг в крышке лентоприемника и лентоприемник был левый или правый, соответственно на подачу ленты с левой или правой стороны.

    fideleos, 19 лис 2014
    #136
    Стрипа подобається це.
  13. gwadi

    gwadi Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    25
    Повідомлення:
    442
    две подпружиненые клавиши одна с боку другая под прицельной планкой

    gwadi, 19 лис 2014
    #137
  14. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine

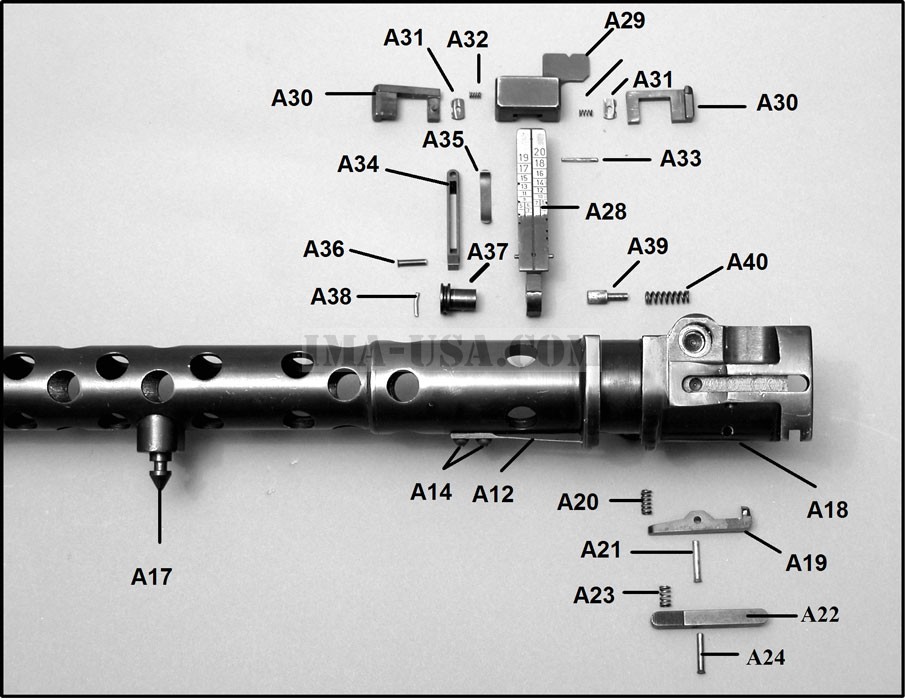

    Одна клавиша разблокирует поворот кожуха относительно рамы для смены ствола (А22), вторая - стопор боевой личинки (А19).


    Images:

    fideleos, 19 лис 2014
    #138
    Стрипа та 663 подобається це.
  15. gwadi

    gwadi Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    25
    Повідомлення:
    442
    А19 А22 клавиши одинаковые ? взаимозаменяемы?

    gwadi, 19 лис 2014
    #139
  16. egorushka

    egorushka Oberschütze

    Повідомлення:
    11
    Адреса:
    Минск

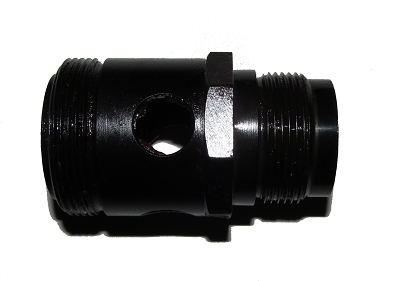

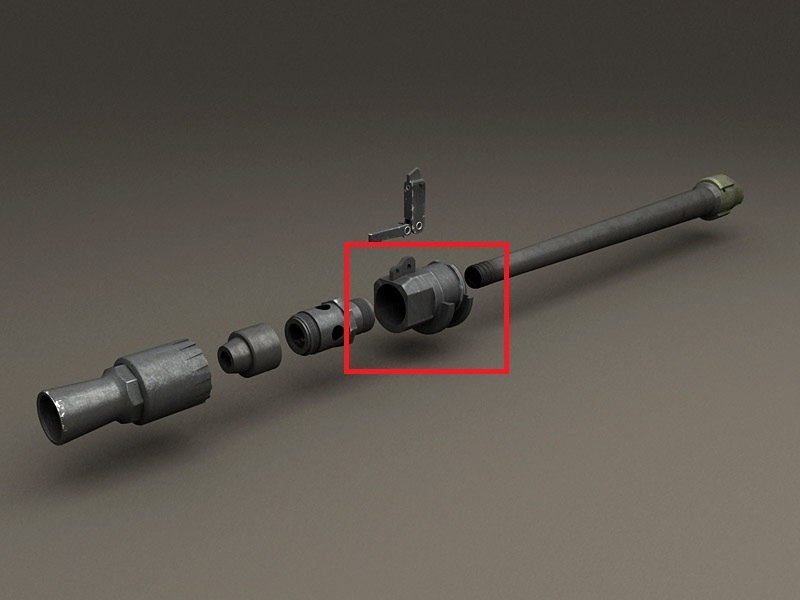

    поделитесь пожалуйста чертежами и инфой по вот этим деталям 1337_large.jpg и вот hqEsGK1ixDs.jpg

    egorushka, 19 лис 2014
    #140
    Стрипа та TulskoyTokarev подобається це.
  17. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Нет, они разные.

    fideleos, 19 лис 2014
    #141
    Стрипа подобається це.
  18. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine

    Images:

    Втулка пламегасителя.jpg
    Втулка пламегасителя (8-гранник).jpg
    Останнє редагування: 21 лис 2014
    fideleos, 20 лис 2014
    #142
    Барс-Дима, Стрипа, TulskoyTokarev та ще 1-му подобається це.
  19. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Резьбы М30 и М36 х 1,5

    fideleos, 21 лис 2014
    #143
    Стрипа та 663 подобається це.
  20. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    По накладкам на рукоять схемку не подбросите. Или хотя бы на листе в клетку аккуратно обрисуйте. Уже дощечки струганул в нужную толщину а с размерами не разобрался. Тем более они не семетричны в отношении друг друга.

    663, 23 лис 2014
    #144
    Стрипа подобається це.
  21. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Попробую на миллиметровке сделать контур.

    fideleos, 23 лис 2014
    #145
    Стрипа та 663 подобається це.
  22. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Если можно всё же на листе в клетку обвести аккуратно. И сделать скан. Я в таких случаях подгоняю на мониторе размер под свой лист в клетку.Наложил лист на монитор , обвёл. Форма готова.

    663, 23 лис 2014
    #146
    Стрипа та fideleos подобається це.
  23. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Хорошо, сделаю.

    fideleos, 23 лис 2014
    #147
    Стрипа та 663 подобається це.
  24. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine

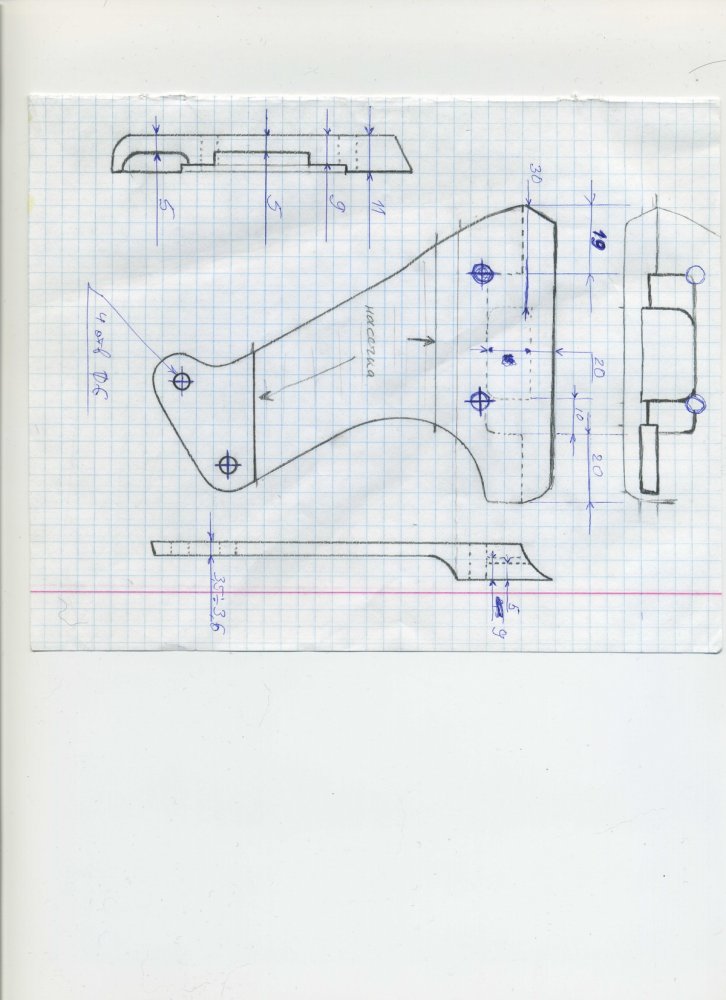

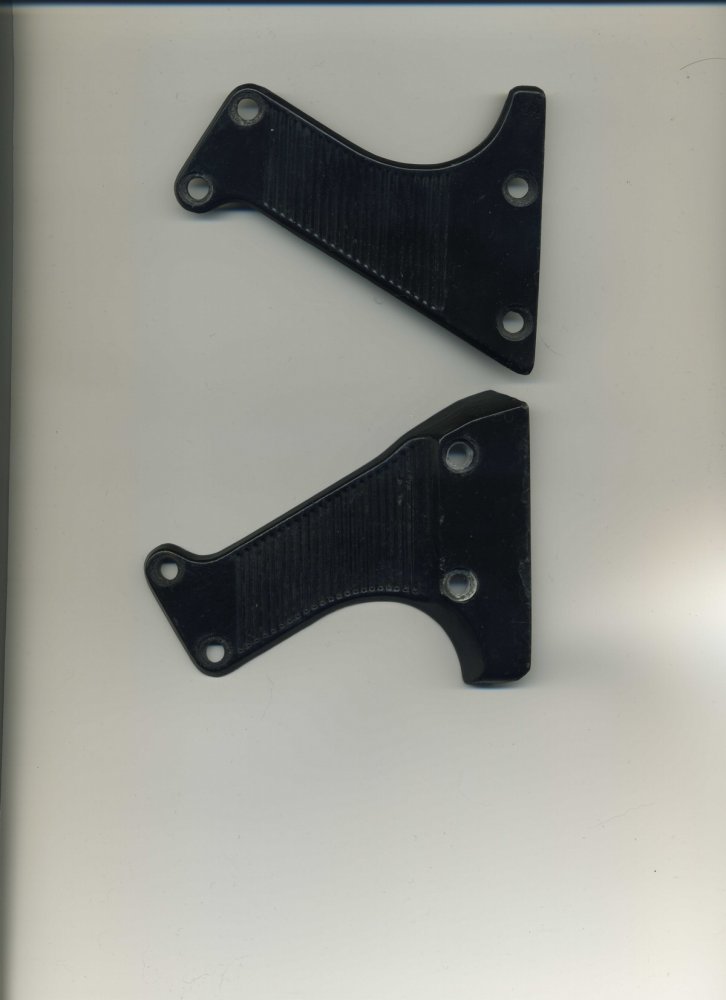

    Надеюсь поможет.


    Images:

    fideleos, 23 лис 2014
    #148
    Барс-Дима, Стрипа, TulskoyTokarev та ще 1-му подобається це.
  25. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Спасибо большое. Поможет. То что надо.

    663, 23 лис 2014
    #149
    Стрипа та fideleos подобається це.
  26. made_in_ussr

    made_in_ussr Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    40
    Повідомлення:
    296
    Адреса:
    Ровно, Украина
    По детальке пламегаса в постах 140 И 142 - они были разные (на чертеже круглые отверстия а были еще овальные)

    made_in_ussr, 26 лис 2014
    #150
    Стрипа подобається це.
