    Спасибо я стараюсь. Хорошо что есть кому подсказать. Иначе я такого бы навоял, даже представить неудобно.

    663, 2 бер 2015
    #351
    Стрипа, fideleos та RIHARD 77 подобається це.
  2. До 1945 - Уніформа

    Цікаві лоти

    1. кокарда SS. Антураж.
      кокарда SS. Антураж.
      З болота.антураж.
      1077 грн.
    2. Тропический офицерский нагрудный орел Кригсма...
      Тропический офицерский нагрудный орел Кригсма...
      Нагрудный орел, изготовленный из двух цветных золотисто-желтых целлофановых нитей на коричневой ткан...
      3760 грн.
    3. Нагрудный орёл люфтваффе
      Нагрудный орёл люфтваффе
      Черный орел на форму Люфтваффе для полка "Герман Геринг". Очень хорошее состояние. Без рем...
      3760 грн.
    4. Орлик SS
      Орлик SS
      З болота.помив водою.клеймо легенько видно, правильно почистити буде гарно видно(це вже буде робити...
      9950 грн.
    5. Нарукавний знак спеціаліста "Водій".
      Нарукавний знак спеціаліста "Водій".
      Нарукавний знак спеціаліста "Водій".
      1000 грн.
  3. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Фиксатор пламегаса А10 (Фиксатор стойки мушки А7)

    Диаметр проволоки(мм) -0.8 (1,0)
    Наружный диаметр(мм) -3,7-3,8 (5,3)
    Длина(мм) -15 (25)
    Шаг витков(мм) -1,5 (2)
    Число витков -10 (13)

    fideleos, 2 бер 2015
    #352
    Стрипа, tankis, RIHARD 77 та ще 1-му подобається це.
  4. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Спасибо большое, полезная информация. Хоть бы вам ещё терпения хватило, замерять детали.

    663, 2 бер 2015
    #353
    Стрипа, fideleos та RIHARD 77 подобається це.
  5. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

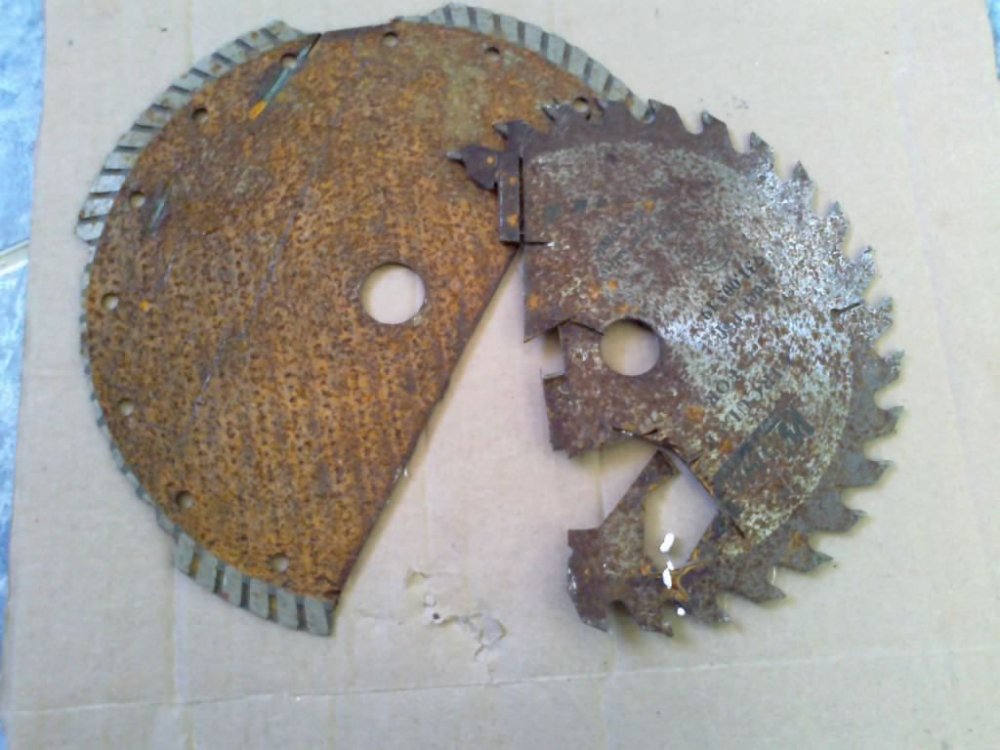

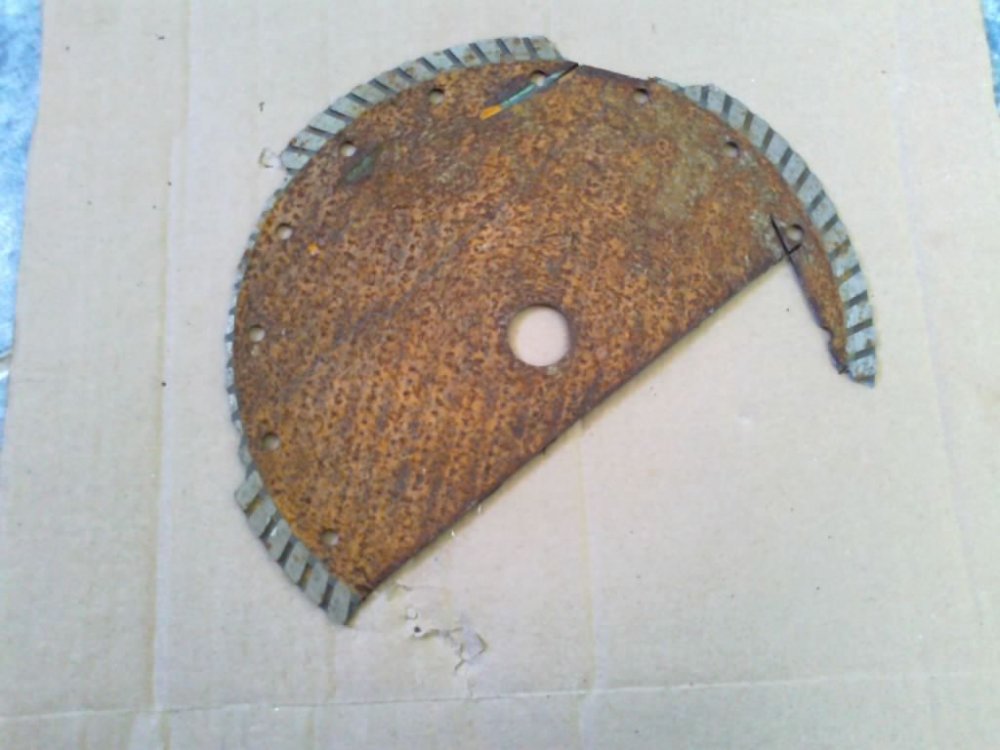

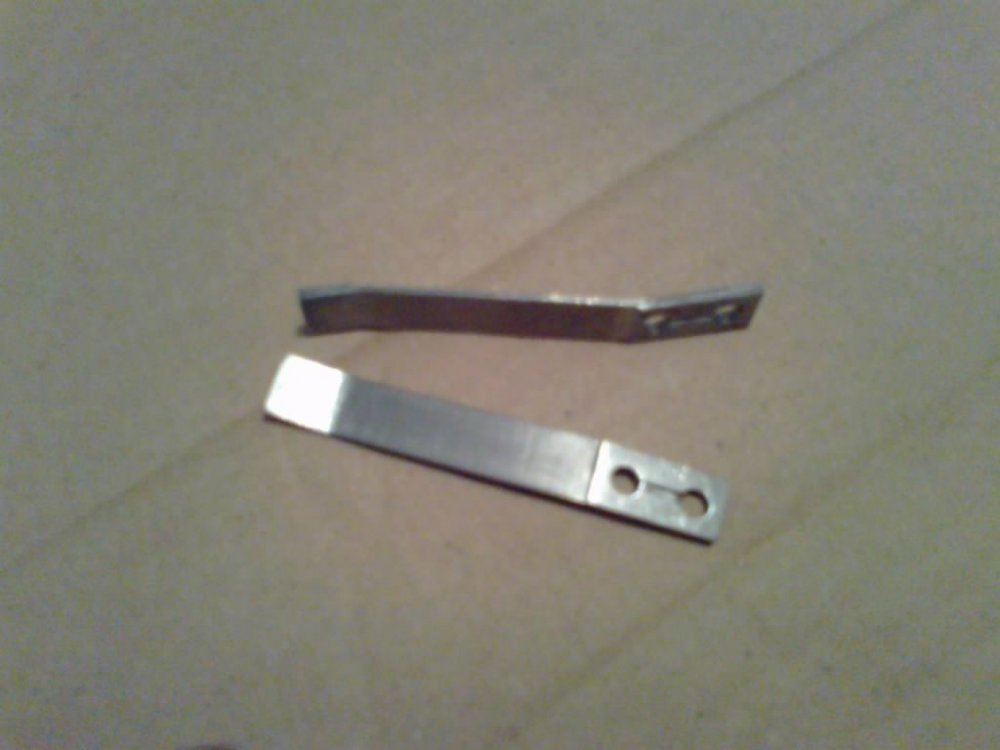

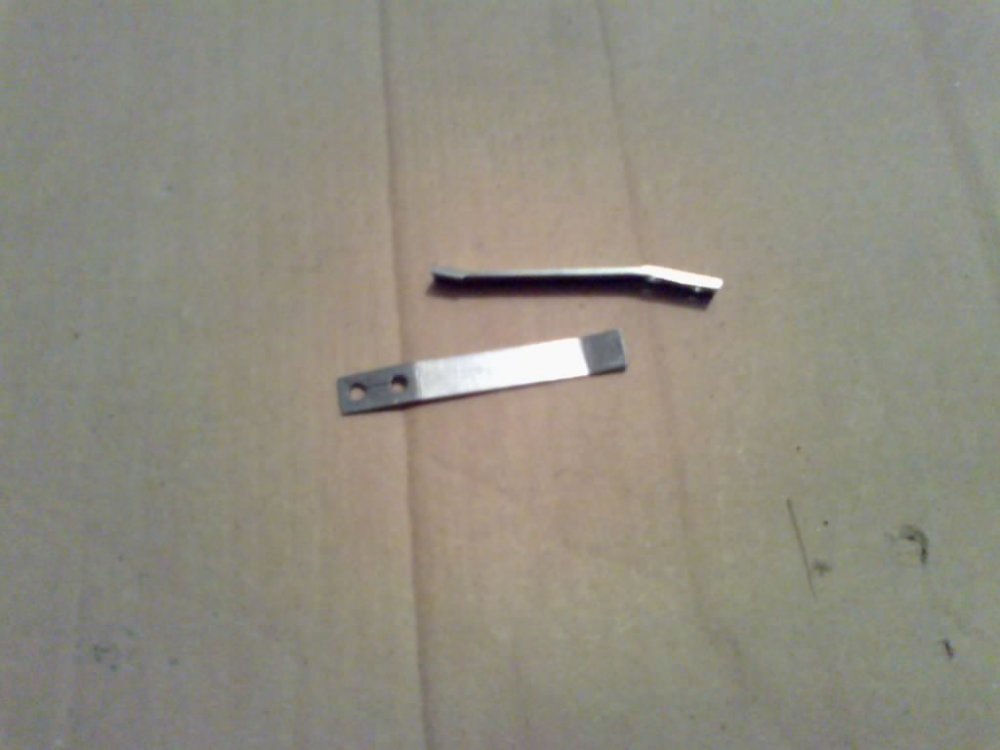

    Фиксаторы сошек. Выбрал для работы диск алмазный. Толщина чуть подкачала 2.2 не более. Основание будет чуть тоньше, остальные параметры постараюсь удержать. Как пружинит пока не скажу, работу продолжу завтра. Когда была одна гладкая пластина, пружинила очень хорошо, но после снятия металла я пластины загибал, не скажу что с трудом. Доделаю, закалю, будет видно.


    Images:

    663, 3 бер 2015
    #354
    Johann Schneider, Стрипа, tankis та 2 іншим подобається це.
  6. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Вы паз между отверстиями с какой стороны сделали?

    fideleos, 3 бер 2015
    #355
    Стрипа та 663 подобається це.
  7. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Если установить на его базовое место то получиться снизу.

    663, 3 бер 2015
    #356
    Стрипа подобається це.
  8. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine

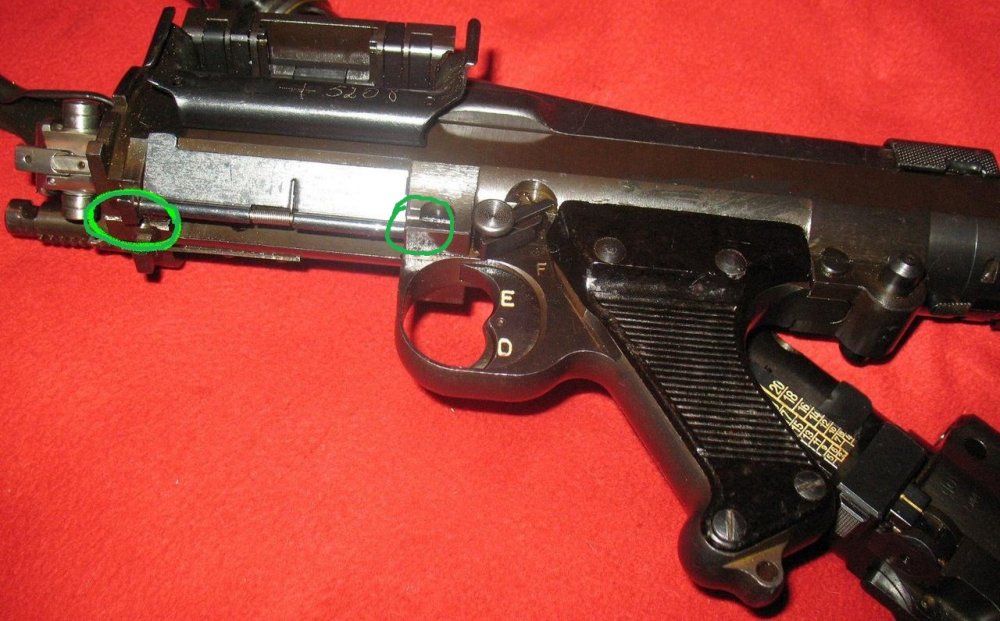

    Не правильно, в этот паз накерниваются шляпки винтов (стопорение) и они должны быть сверху. Как на вкладыше отражателя.

    fideleos, 3 бер 2015
    #357
    Стрипа та 663 подобається це.
  9. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Принято, переделаю. Тем более они мне и так не нравились. Спасибо за поправку.

    663, 3 бер 2015
    #358
    Стрипа подобається це.
  10. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Попытался изобразить сечение, чтоб было понятней.


    Images:

    Фиксатор сошек А12.jpg
    fideleos, 3 бер 2015
    #359
    Стрипа та 663 подобається це.
  11. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    А я пилил и понять не мог, зачем это там ?. Но пилил, так надо. Спасибо ещё рас за поправку. Вот что значит делать и выкладывать на обсуждение, всё же большой плюс и польза.

    663, 3 бер 2015
    #360
    Стрипа та fideleos подобається це.
  12. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

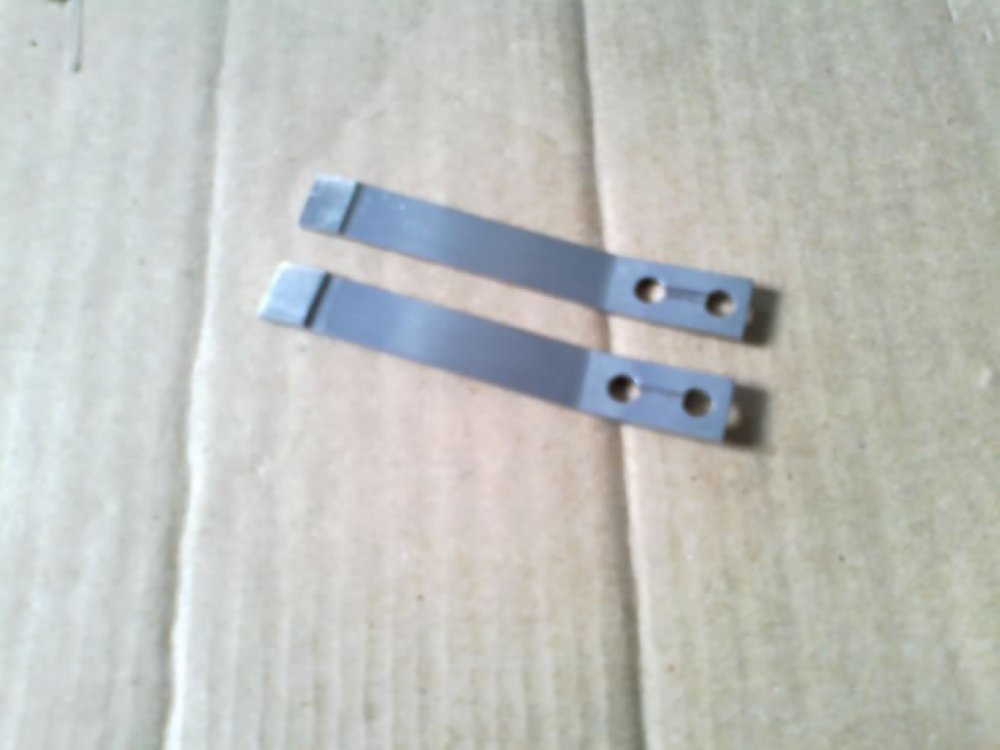

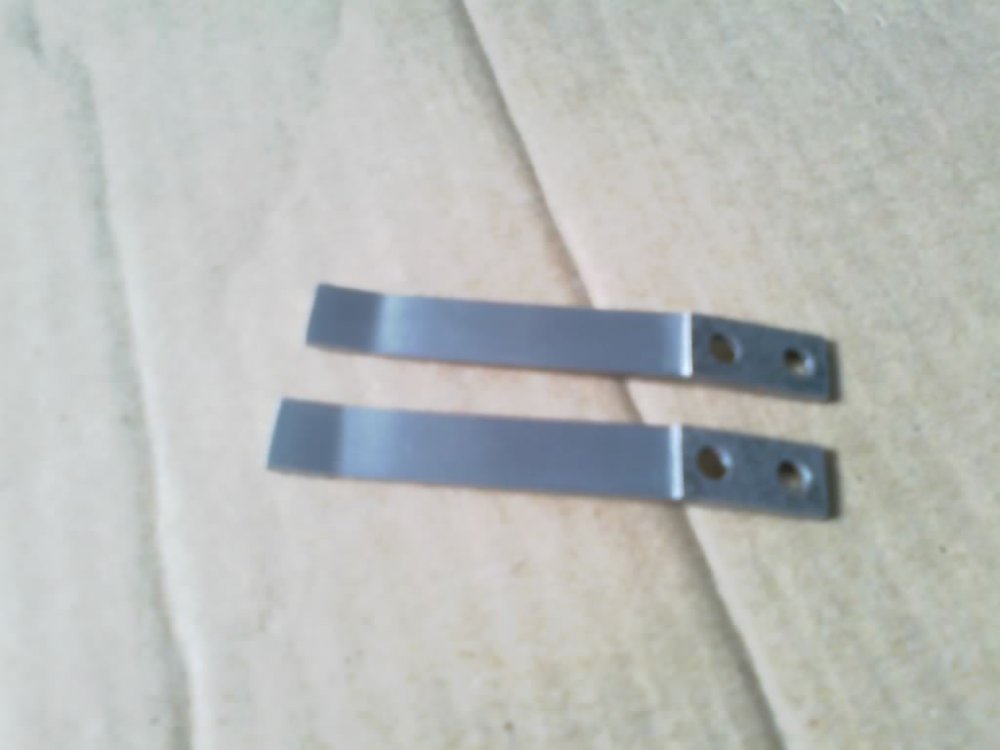

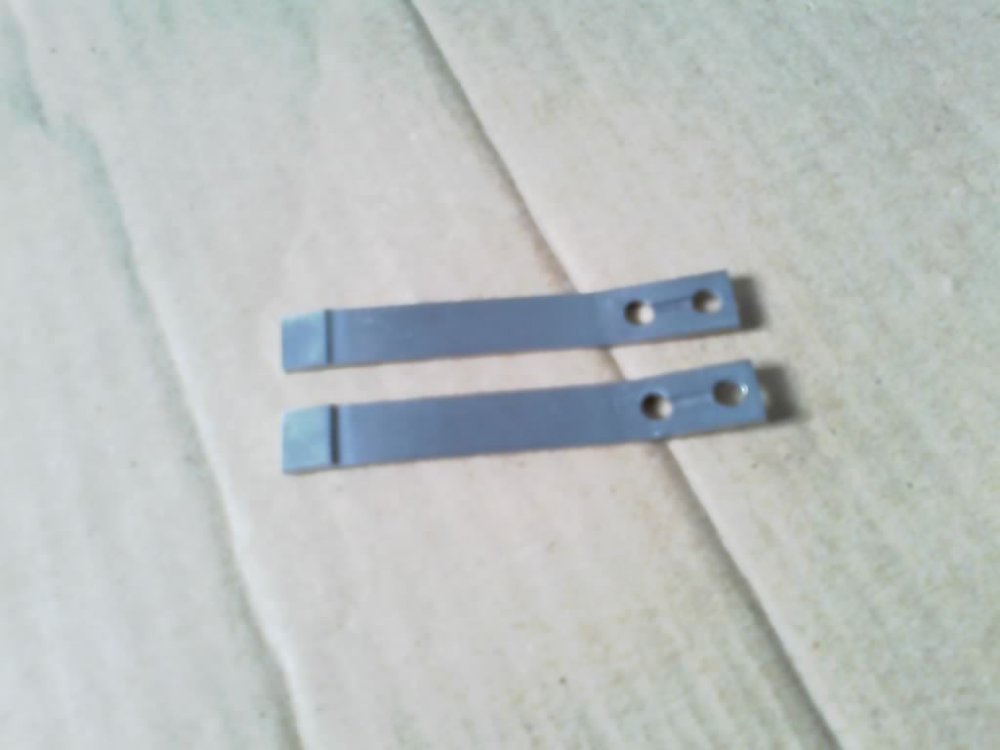

    Сделал новые фиксаторы. Делал из круга. Не закалял, пружинят средне, после закалки думаю всё будет в норме. Закалю несколько деталей одновременно когда накопится.


    Images:

    663, 4 бер 2015
    #361
    Johann Schneider, Стрипа, tankis та 2 іншим подобається це.
  13. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Подскажите пожалуйста длину оси шторки. По шторке всё ясно.


    Images:

    Шторка (В11).jpg
    663, 4 бер 2015
    #362
    Стрипа подобається це.
  14. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Диаметр - 3мм, длина- 96мм.

    fideleos, 4 бер 2015
    #363
    Стрипа та 663 подобається це.
  15. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine

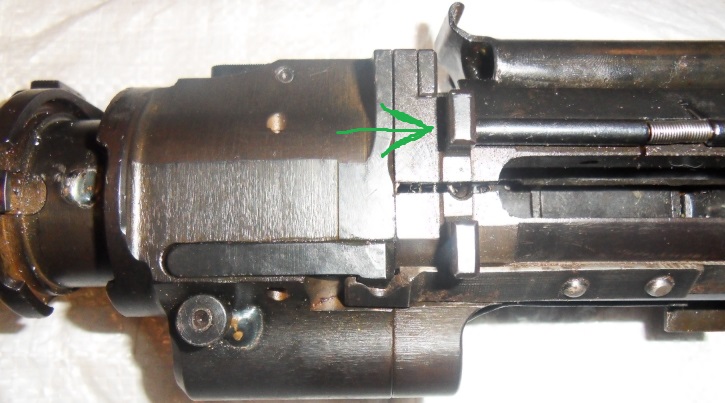

    Спереди ухо, в которое вставлена ось имеет небольшую завальцовку отверстия, чтоб ось не выпала вперед. А сзади она упирается в ось крепления рукоятки управления огнем.


    Images:

    fideleos, 4 бер 2015
    #364
    Стрипа подобається це.
  16. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Принято, спасибо. Завтра начну лепить шторку с осью. Хочу делать без ушка на поздний, хоть раньше планировал делать ранний МГ. Как оказалось не так просто слепить чисто ранний МГ-34. Кожух нужен соответствующий.

    663, 4 бер 2015
    #365
    Стрипа та fideleos подобається це.
  17. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Есть ещё вопрос по этой шторке, фото 1.. С ней всё нормально. На втором фото вроди как шторка на оборот. Какая правильная ?.


    Images:

    MG34 Ejector Port Cover Assy.JPG
    663, 4 бер 2015
    #366
    Стрипа подобається це.
  18. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    На обоих фото одинаковые шторки.

    fideleos, 4 бер 2015
    #367
    Стрипа подобається це.
  19. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Получается что ось по центру а не смещена как на схеме.

    663, 4 бер 2015
    #368
    Стрипа подобається це.
  20. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Возможно. Может быть у меня была выгнута, т.к. она сильно ржавая.

    fideleos, 4 бер 2015
    #369
    Стрипа подобається це.
  21. fideleos

    fideleos Leutnant

    Рейтинг:
    4
    Відгуків:
    65
    Лоти
      на продажу:
    0
      продані:
    113
    Повідомлення:
    1.994
    Адреса:
    Ukraine
    Завтра постараюсь найти и сфотографировать с торца.

    fideleos, 4 бер 2015
    #370
    Стрипа та 663 подобається це.
  22. BoMBeR00

    BoMBeR00 Oberschütze

    Повідомлення:
    22

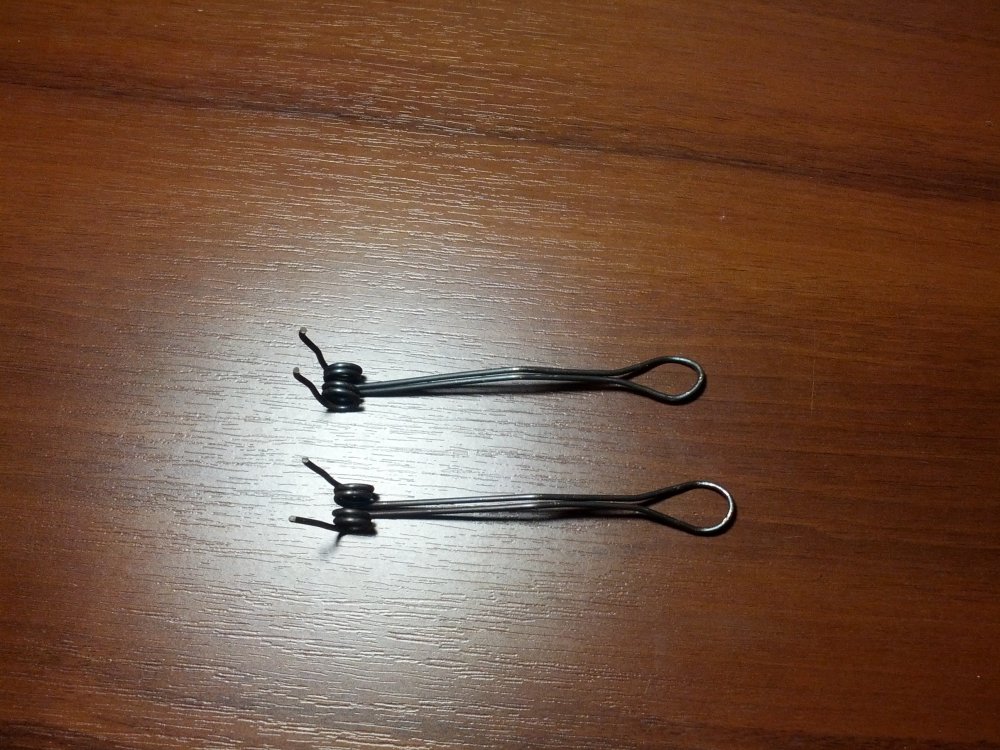

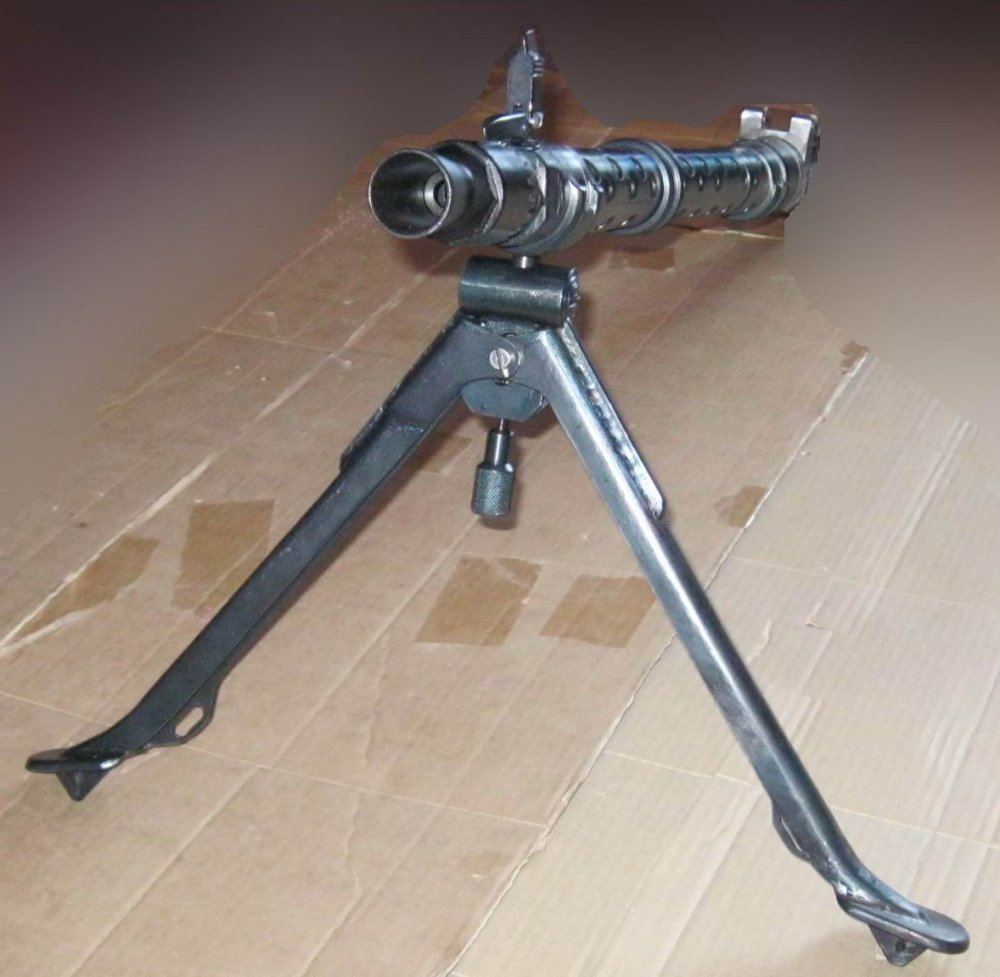

    При настойчивом желании, можно не только сошки. Но и всю махину с нуля замутить.
    Сорри,что вмешиваюсь в процесс. За автором мне не угнаться, но за темой послежу.


    Images:

    BoMBeR00, 5 бер 2015
    #371
    Стрипа та 663 подобається це.
  23. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Почему послежу ?. Если дельные советы или идеи есть, чертежи какие, Прошу присоединяйтесь к нашему вертепу. Гурьбой оно всегда легче. Тема останется начинающим последователям и принесёт хоть какую то пользу другим камрадам.

    663, 5 бер 2015
    #372
    Стрипа та fideleos подобається це.
  24. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Сделайте пожалуйста ещё фото так чтоб было видно в какую сторону идёт заворот под ось, это если шторка по центру оси. Для того чтоб знать в какую сторону выбивать потай под пружину на шторке.

    663, 5 бер 2015
    #373
    Стрипа подобається це.
  25. serdgi

    serdgi Oberschütze

    Повідомлення:
    80
    Адреса:
    Ростов-на-Дону
    Приветствую, камерады! Прочитал тему от начала и до крайнего сообщения и понял, что нужно начинать приводить в порядок свой аппарат! Много почерпнул нужного и познавательного, а вот возник вопрос у меня: какие пружины шли в сошках и если есть у кого, хотелось бы увидеть чертежи

    serdgi, 5 бер 2015
    #374
    Стрипа подобається це.
  26. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

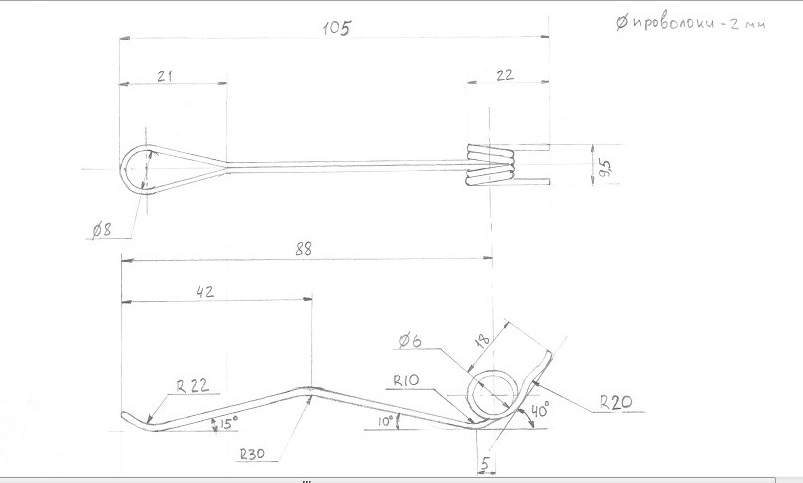

    Есть такая вот информация из сети, по пружинам. Схема и фото для наглядности.


    Images:

    663, 5 бер 2015
    #375
    Барс-Дима та Стрипа подобається це.
