Нужна помощь по G-41 (W)

Ставил калашовскую,но думаю и СВДшная подойдет (Есть СВТшная и она подходит)



Спасибо за ответ. Тоже смотрел в сторону СВТ, АК - пока в мыслях.

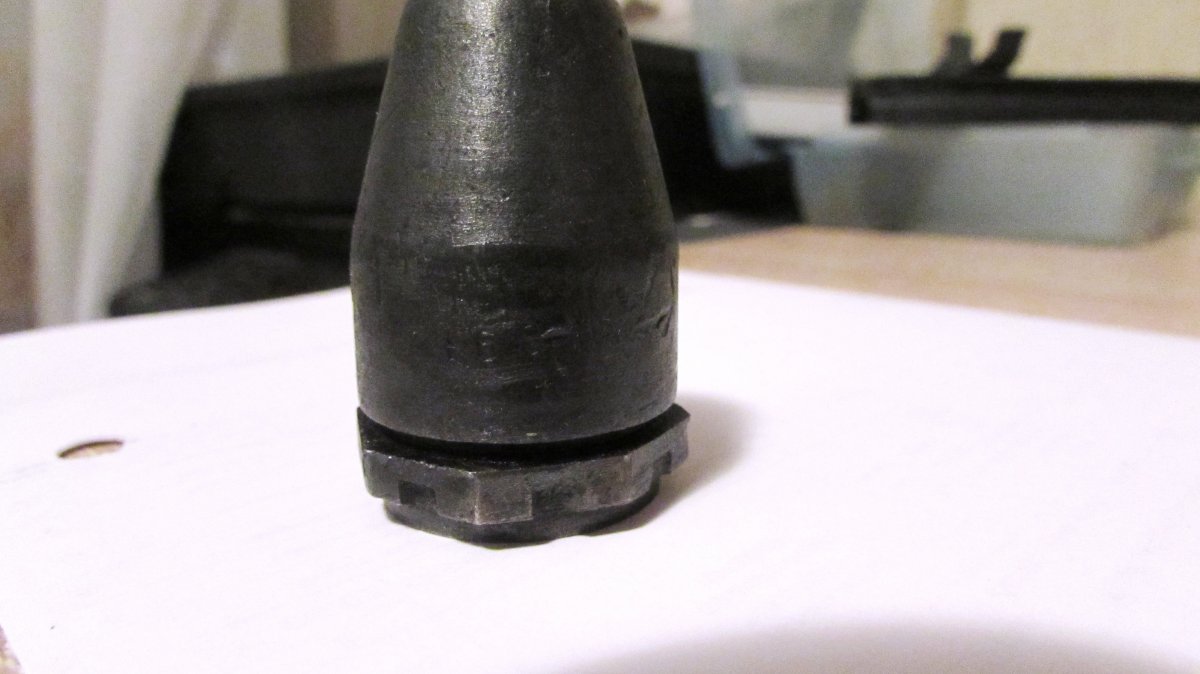

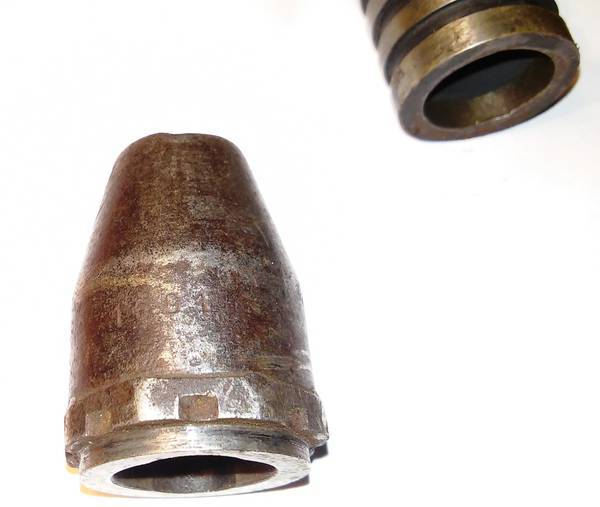

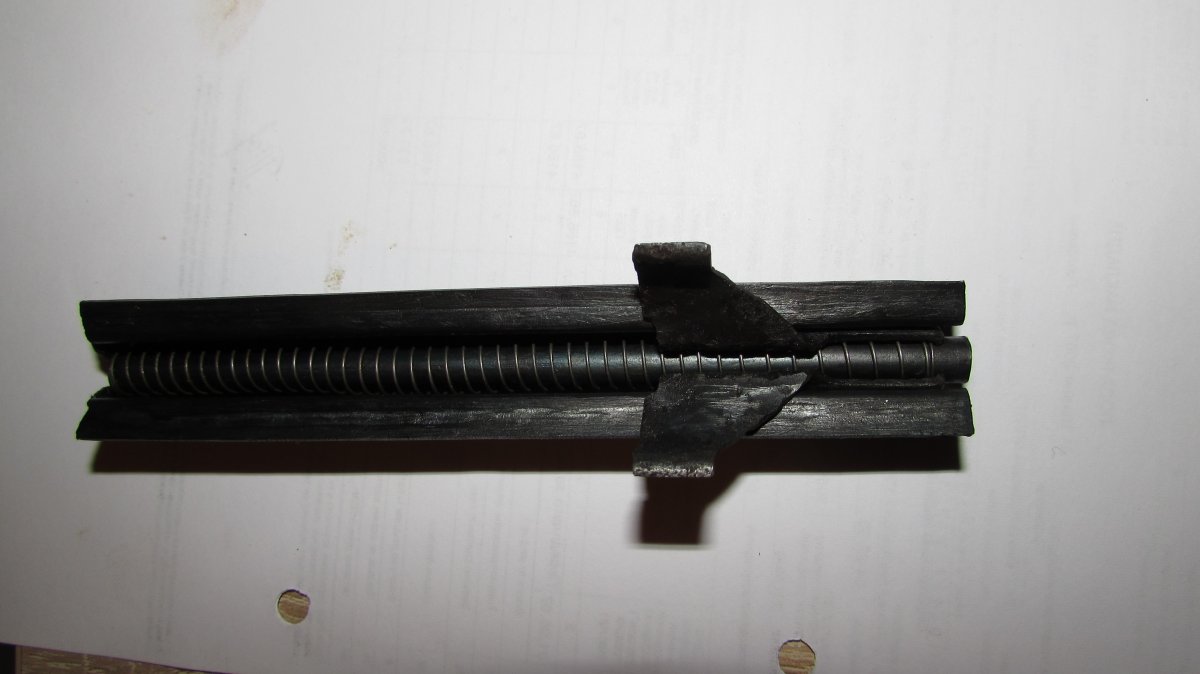

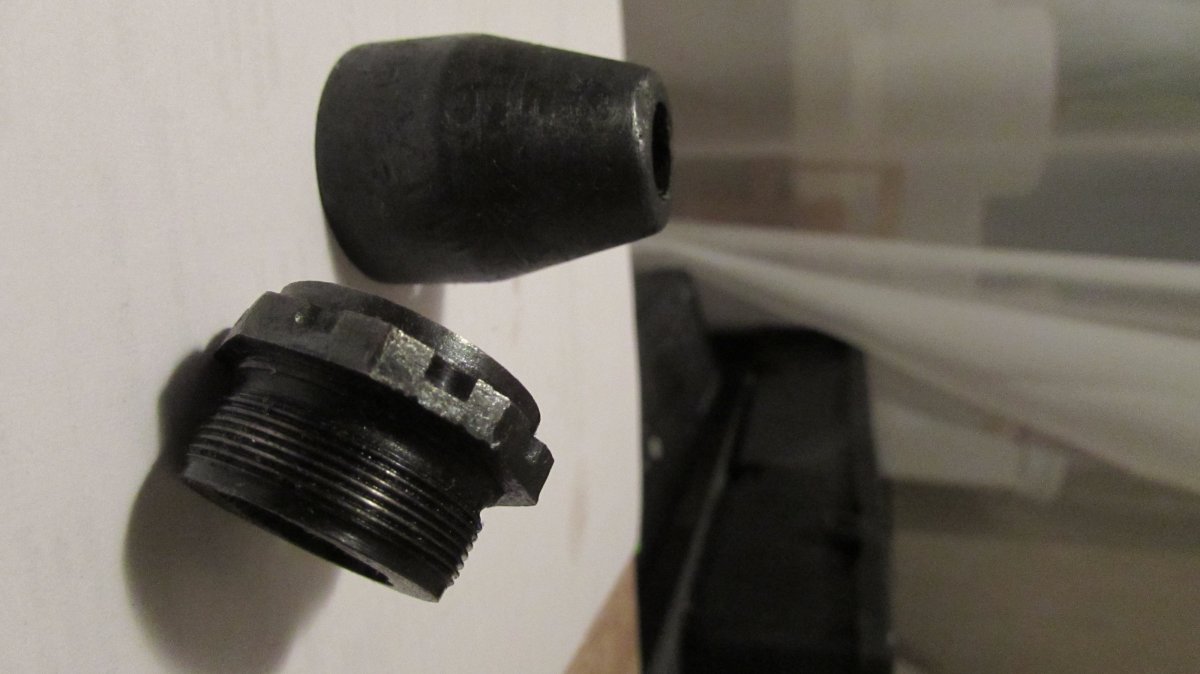

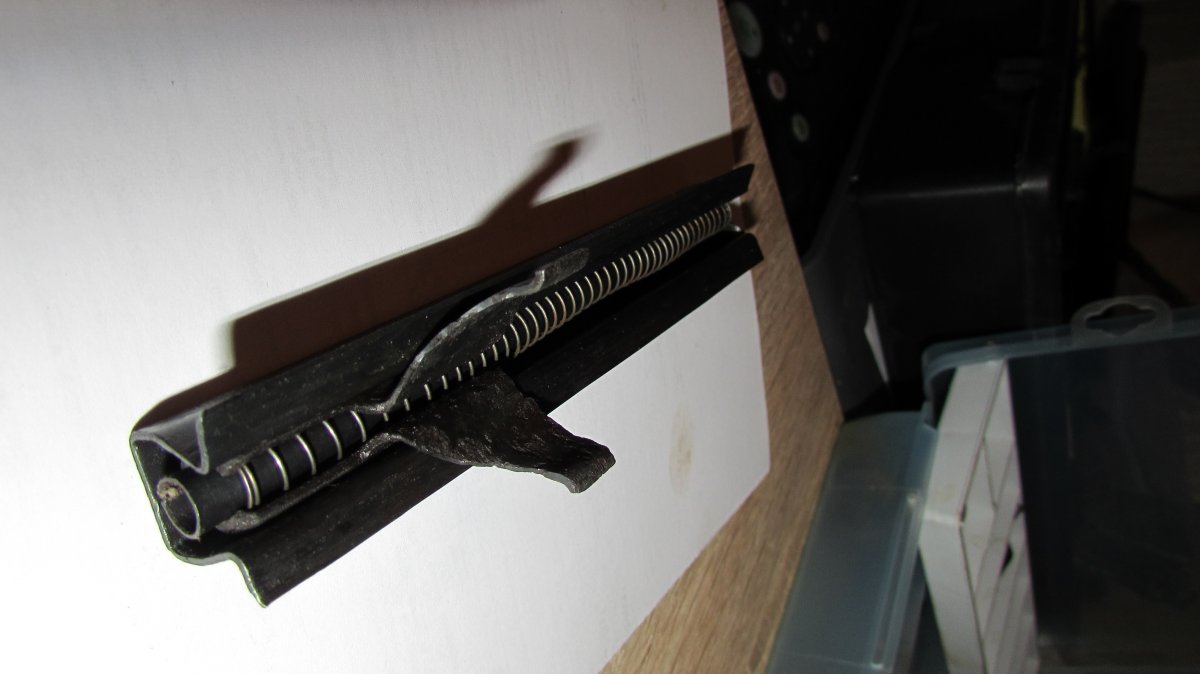

Ну что же, закончил работу с толкателем, заворонил и в коробку. Также привел в порядок гайку ствола.



был таким

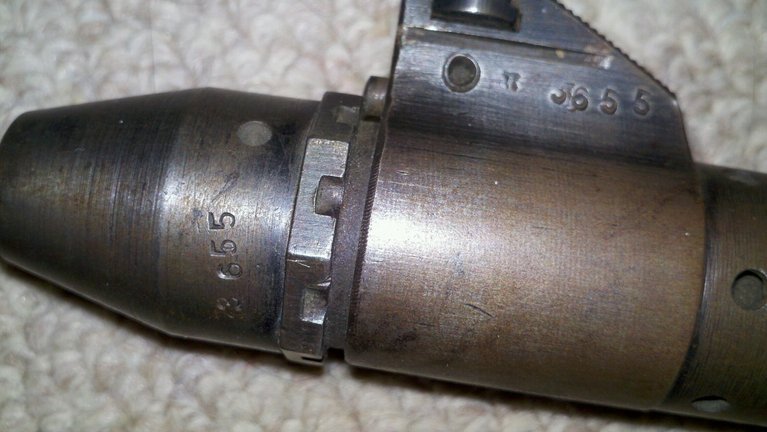

Может есть у кого на продажу верхняя часть цилиндра поршня в хорошем состоянии. Надо именно верхнюю часть.

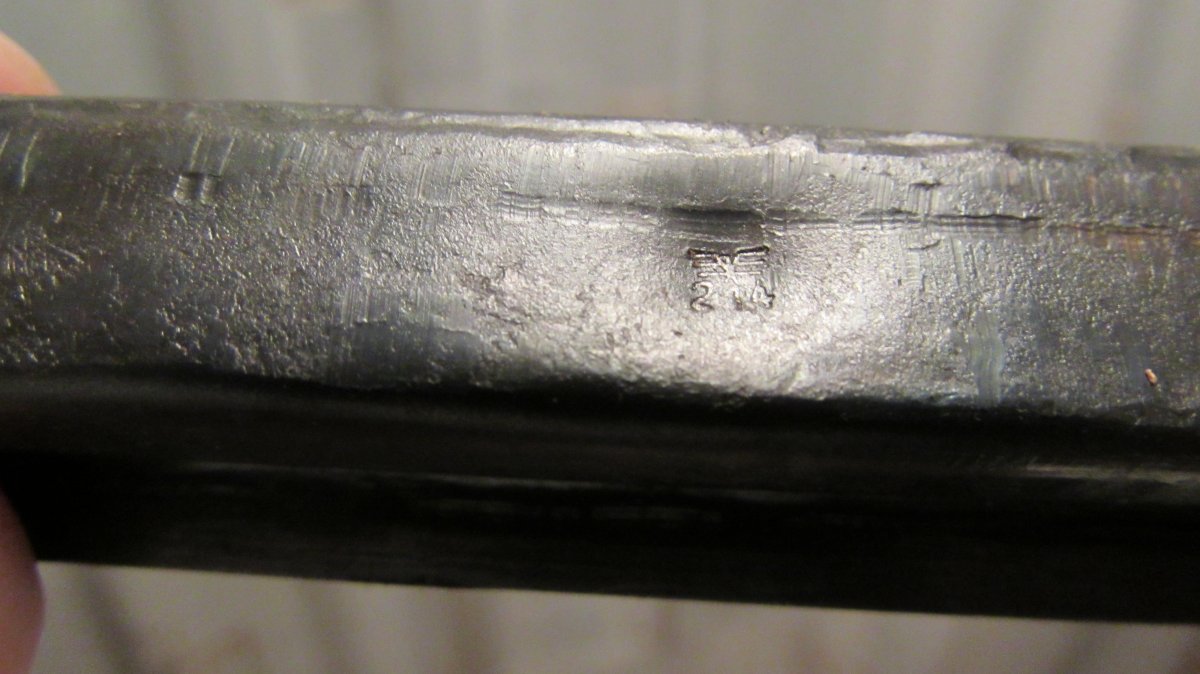

Теперь у меня на гевере будут жить куры
Немного криво, но в дальнейшем все будет ок.



Сами набивали?



Сам. Видно же что криво



Ну что сам то понятно. Кривость не страшна, они все равно очень мелкие. А чем и как? Если можно фото самого инструмента.



Заказал здесь же на форуме https://reibert.info/threads/izgoto...yx-klejm-pod-zakaz.430056/page-2#post-7997479. Завтра сделаю фото.

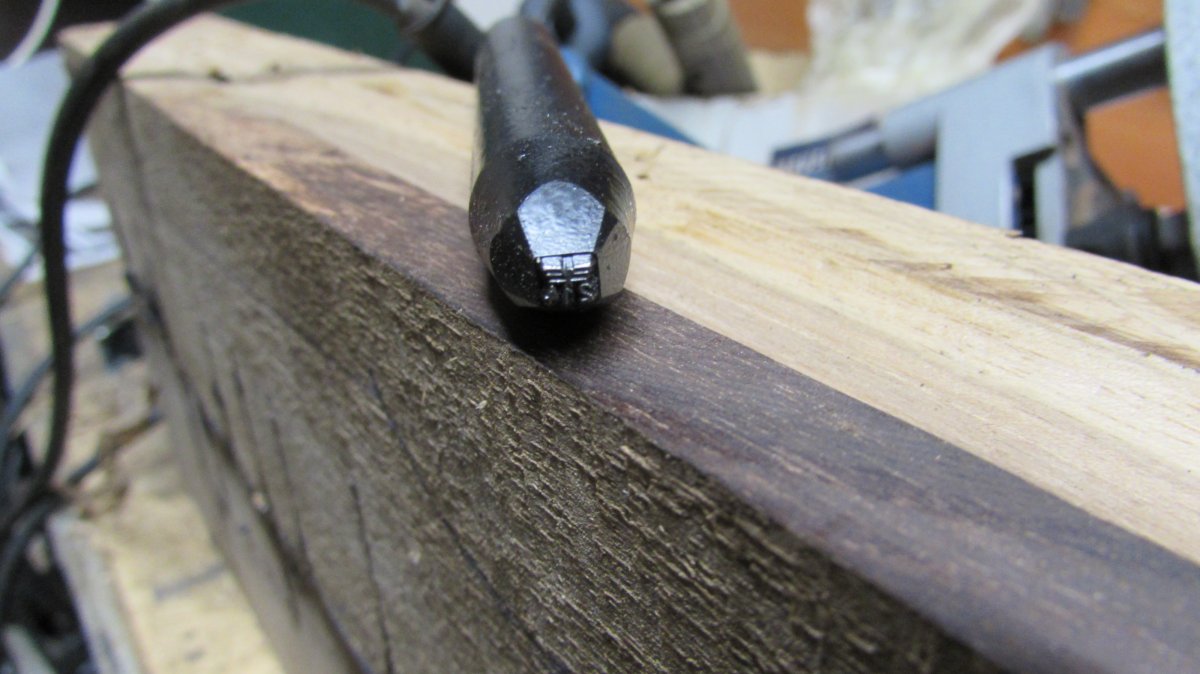

Как обещал фото клейма.



Ну и начал работу над прикладом.

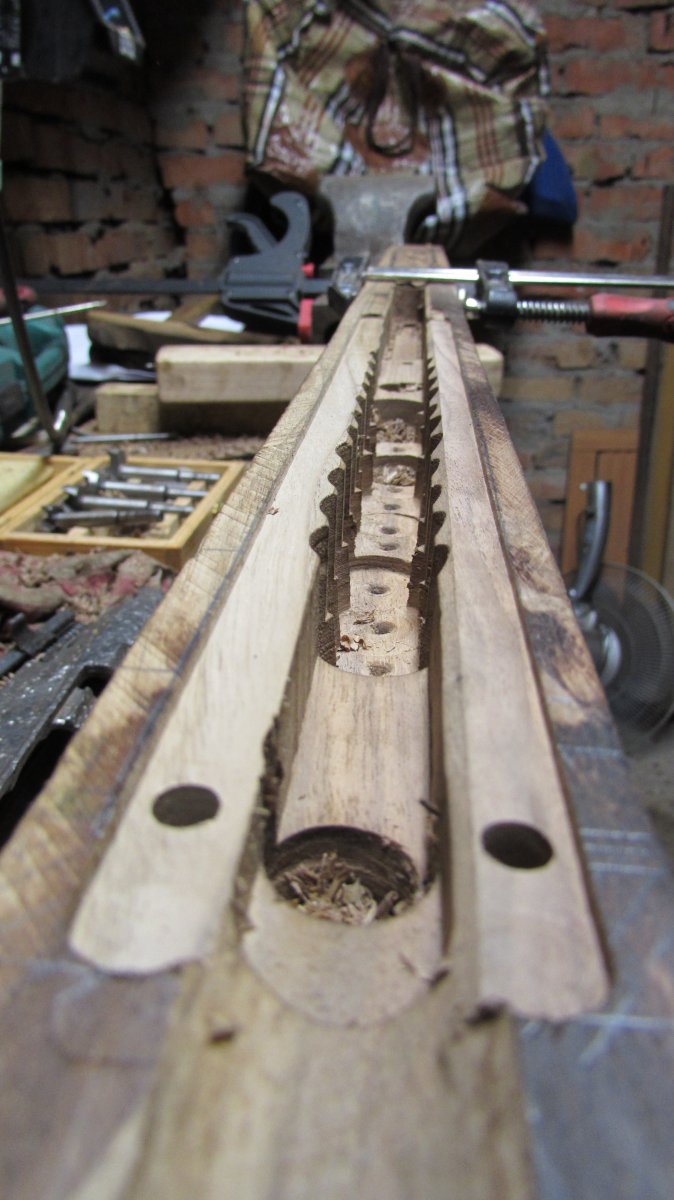

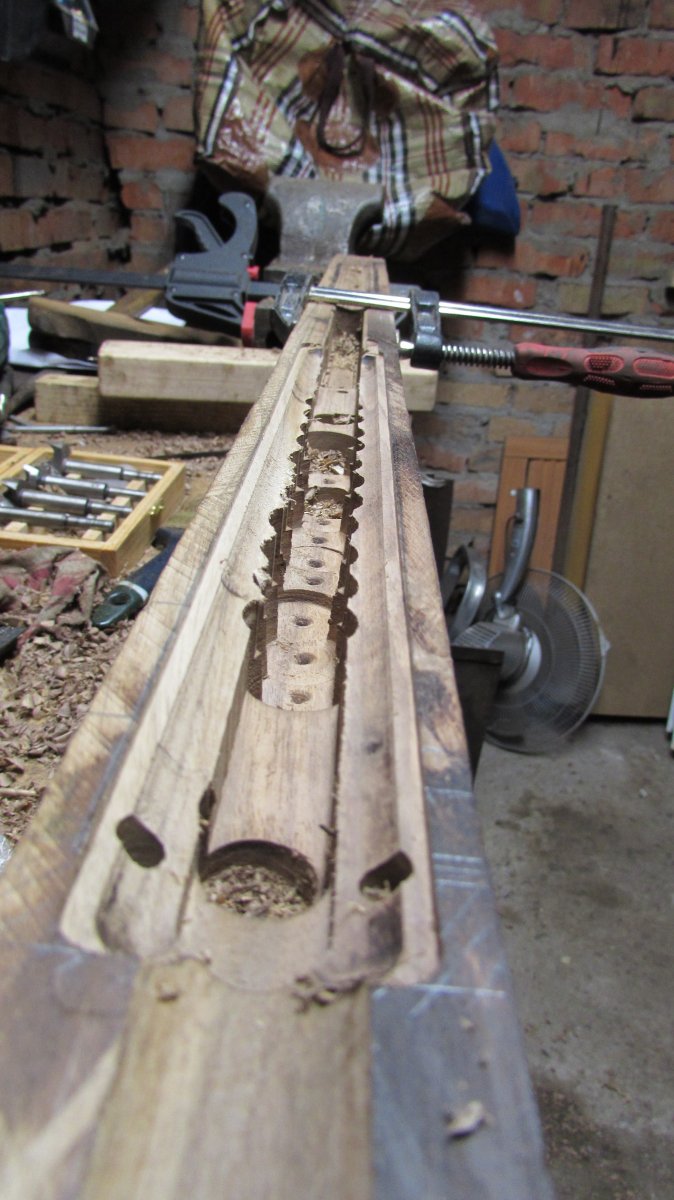

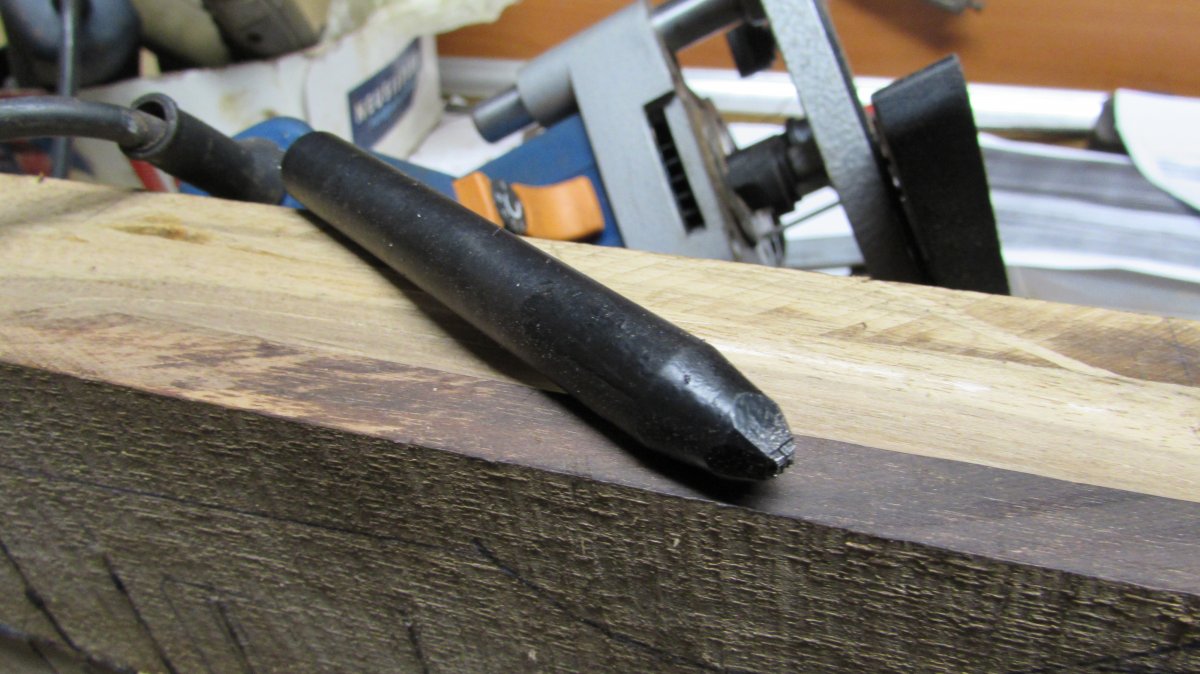

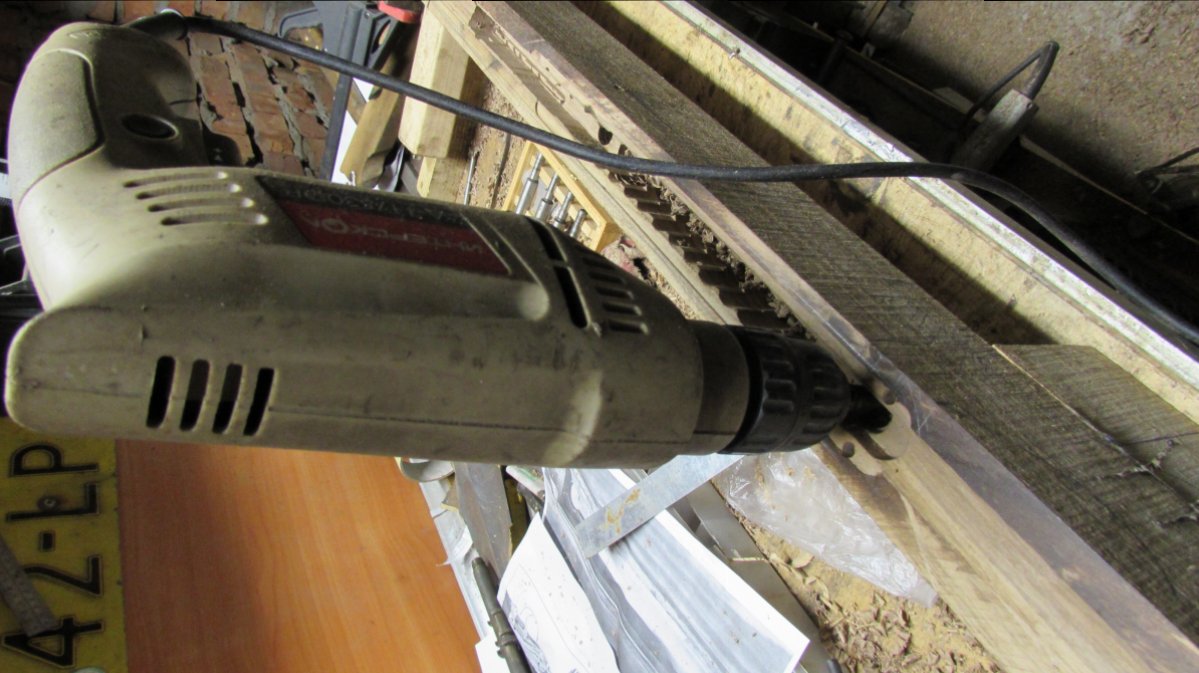

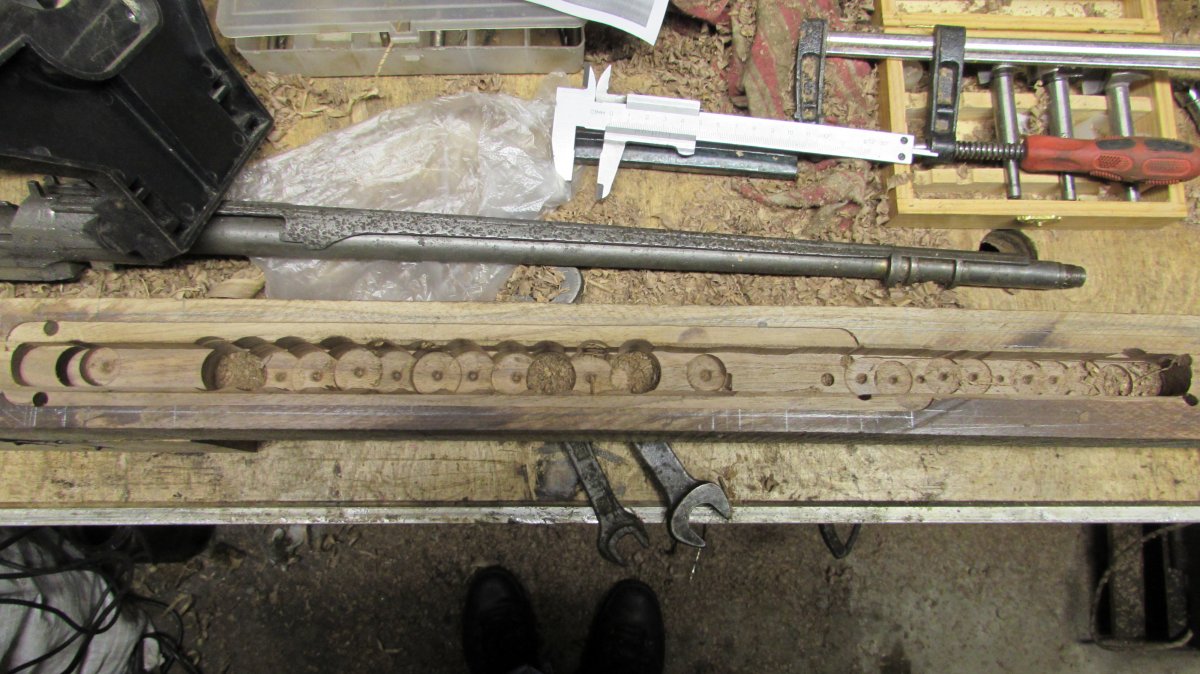

Имея небольшой опыт изготовления этого приклада и пару проектов которые так и не закончились, этот решил сделать по другому. Для начала все внимательно разметил. Высверлил ключевые отверстия (крепления винтов) и высверлил часть материала. Сделал площадку для рекуператора.

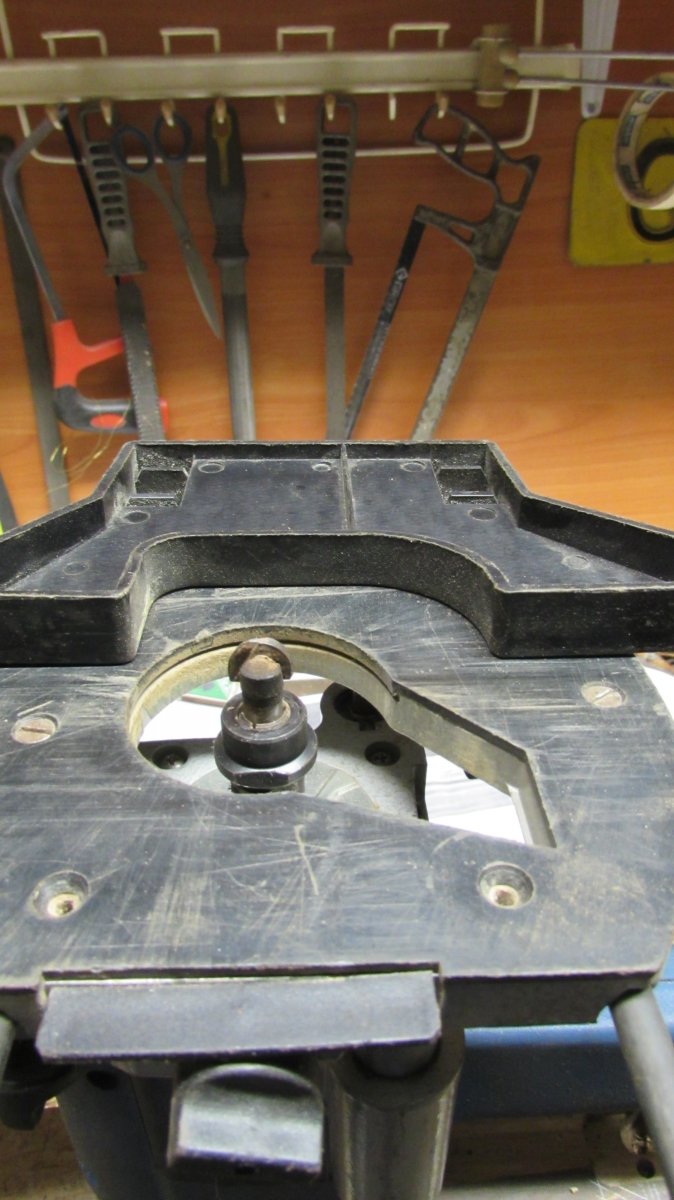

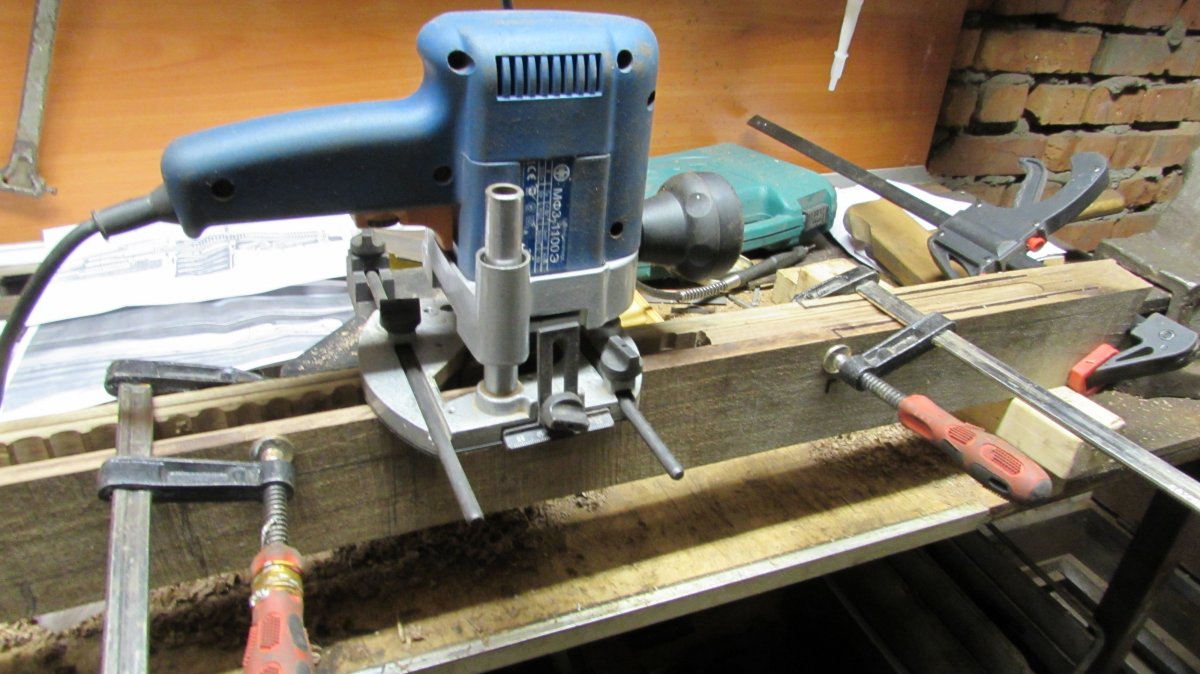

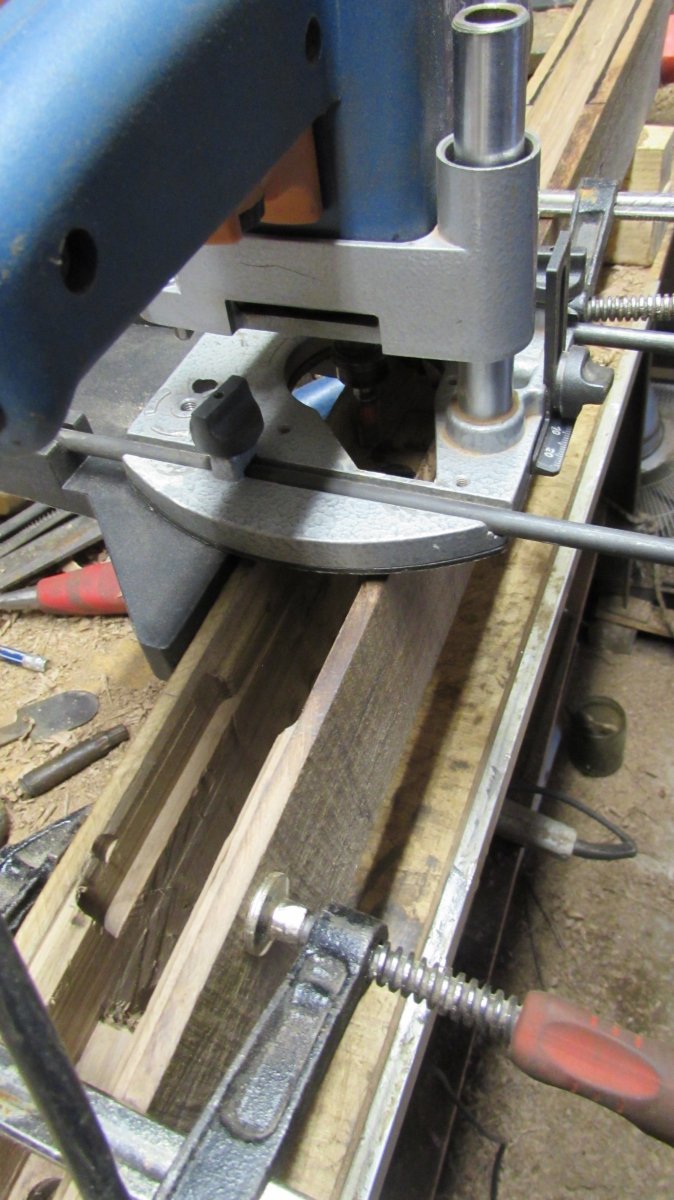

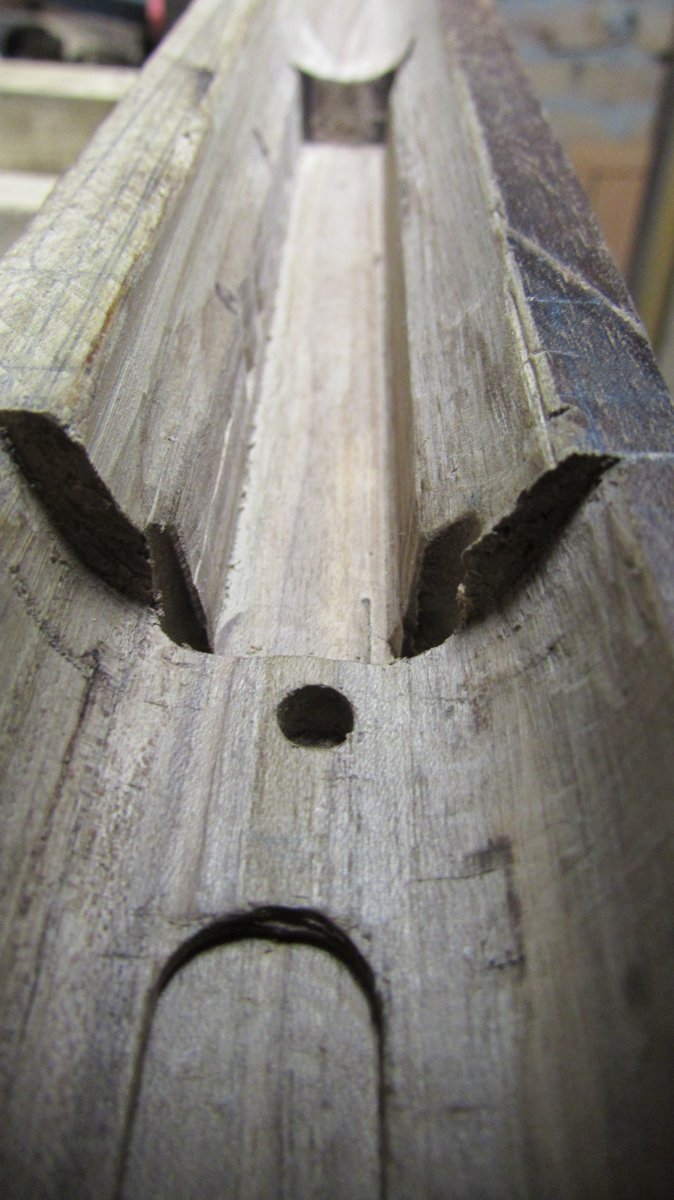

Далее взяв фрезер сделал пазы для заплечиков ствольной коробки ( фреза диаметром 15 мм, глубина обработки 2 мм). После этого сменив фрезу на полукруглую сделал скругление. Ширина полочки получилась 3 мм. Струбцины для ограничения фрезера.



После этого сделал еще один паз.

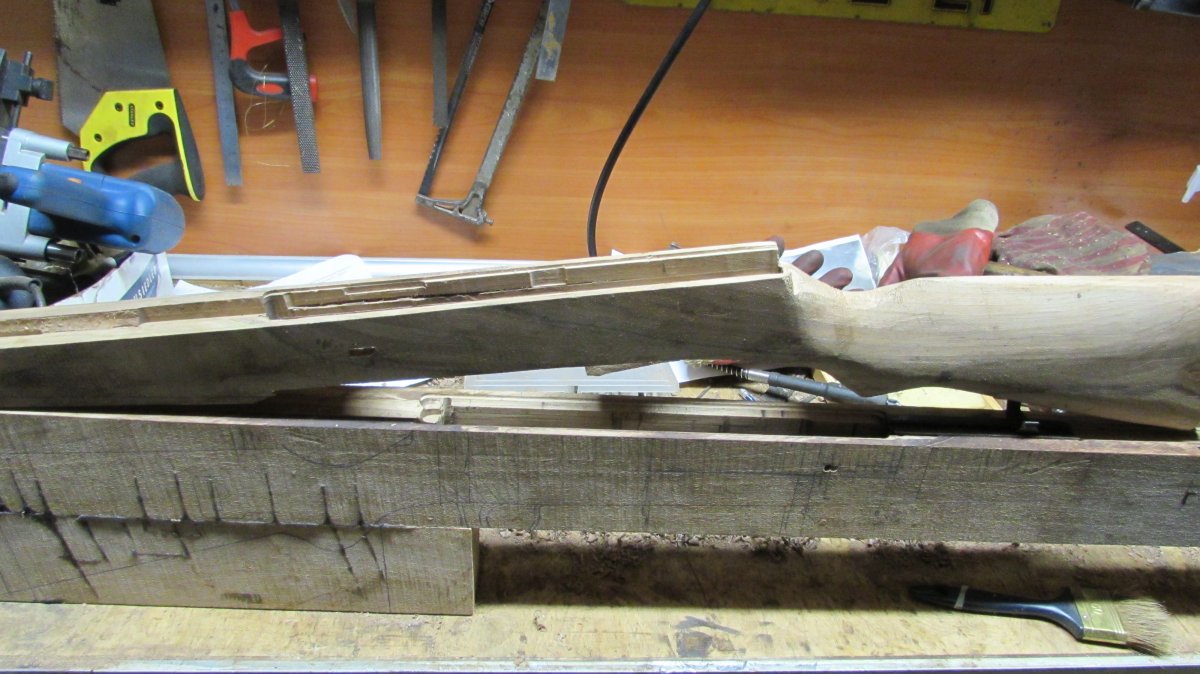

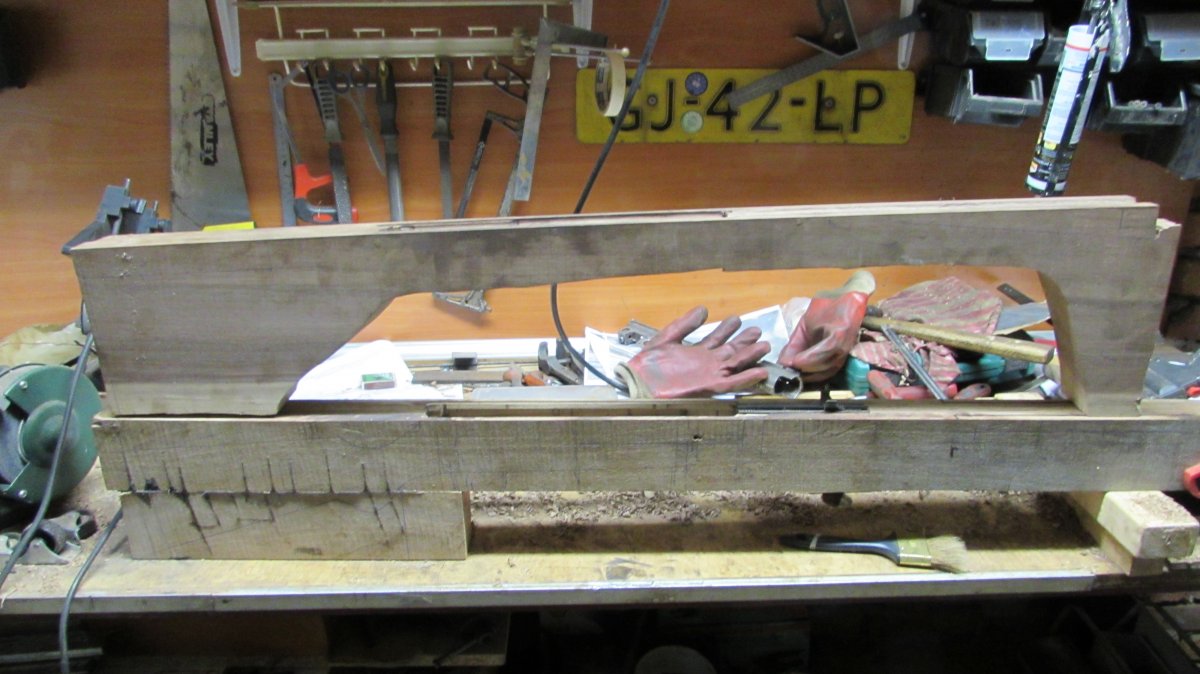

Неоконченные проекты.

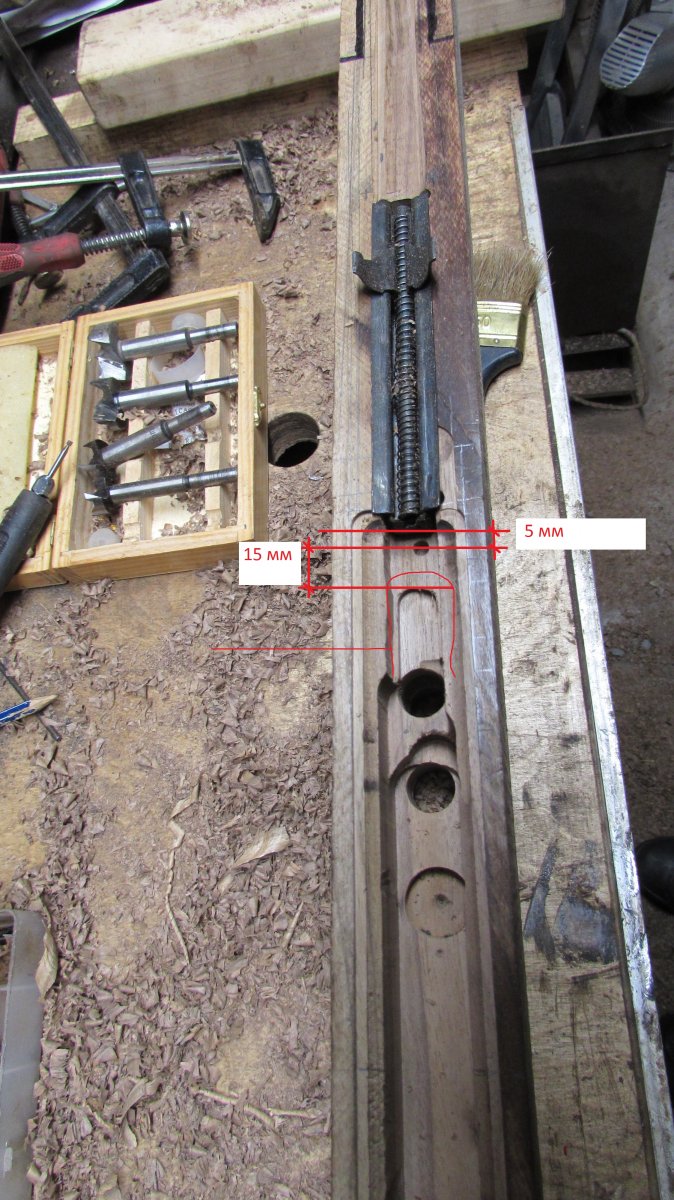

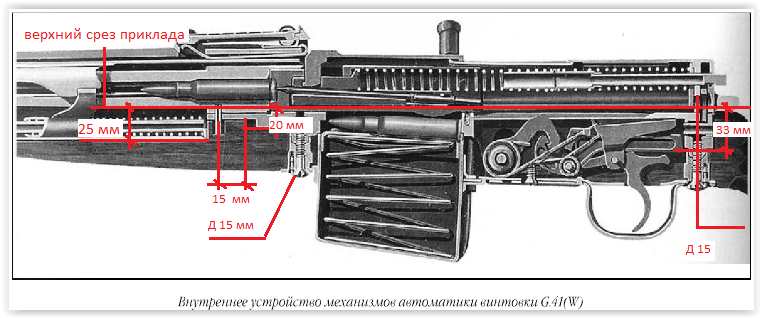

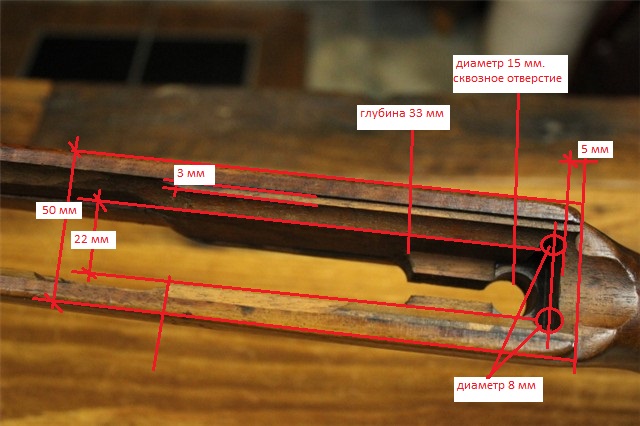

Чертеж чертить сложно, поэтому ели кого интересует какой размер спрашивайте. Еще несколько размеров.

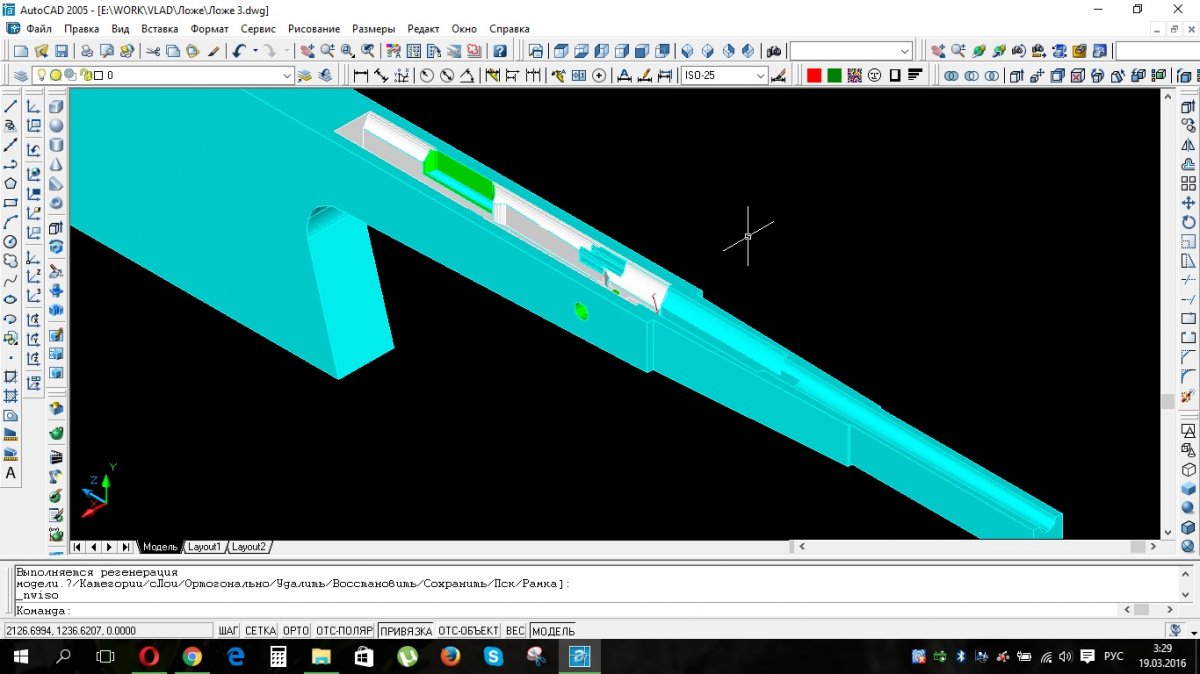

...хлопотно очень и не точно.... построил в Автокаде 3Д модель... в ближайшее время планирую обкатать на координатно-фрезерном. Результаты сообщу.



Не спорю, что где-то и не точно. Для меня это разовый проект, ну разве что попадется ранний гевер (с кнопочным предохранителем на ложе). Я пишу те размеры, которые вычислил сам. Просто делюсь тем что знаю, может кому то это поможет. По моему это первый раз где пишутся хоть какие то размеры ложа на G-41. Поэтому буду рад любой помощи и уточнениям в этом вопросе. Всех приглашаю в тему, присоеденяйтесь.

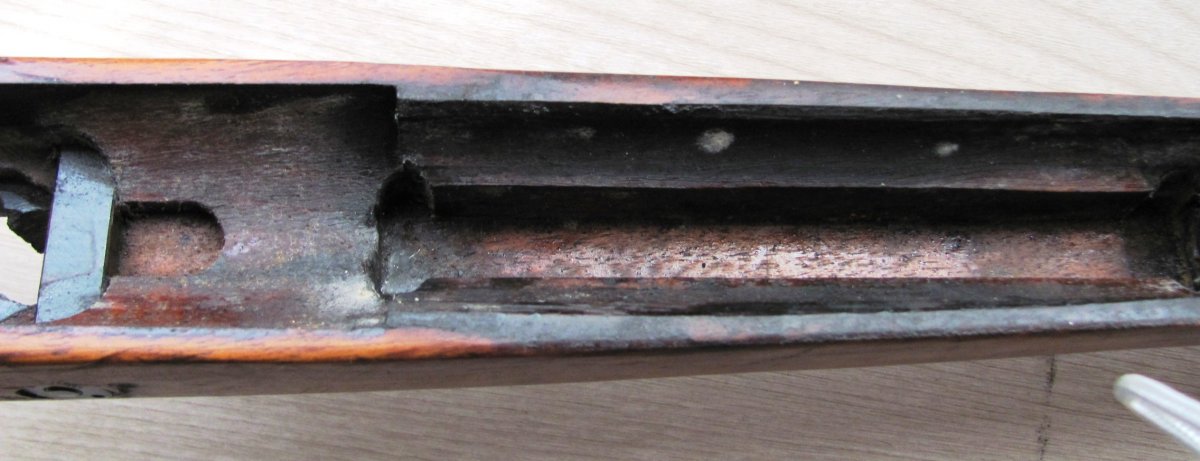

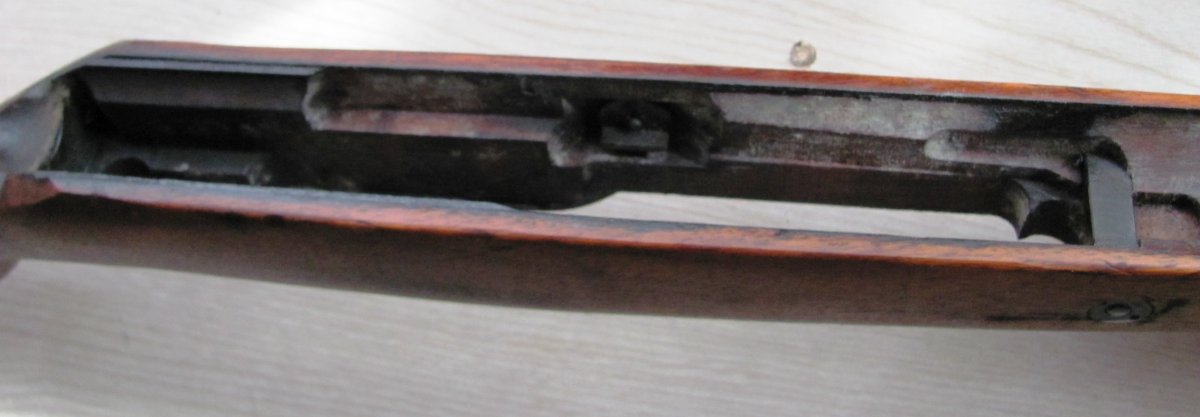

Фото ложа на ранний G-41 с кнопочным предохранителем.

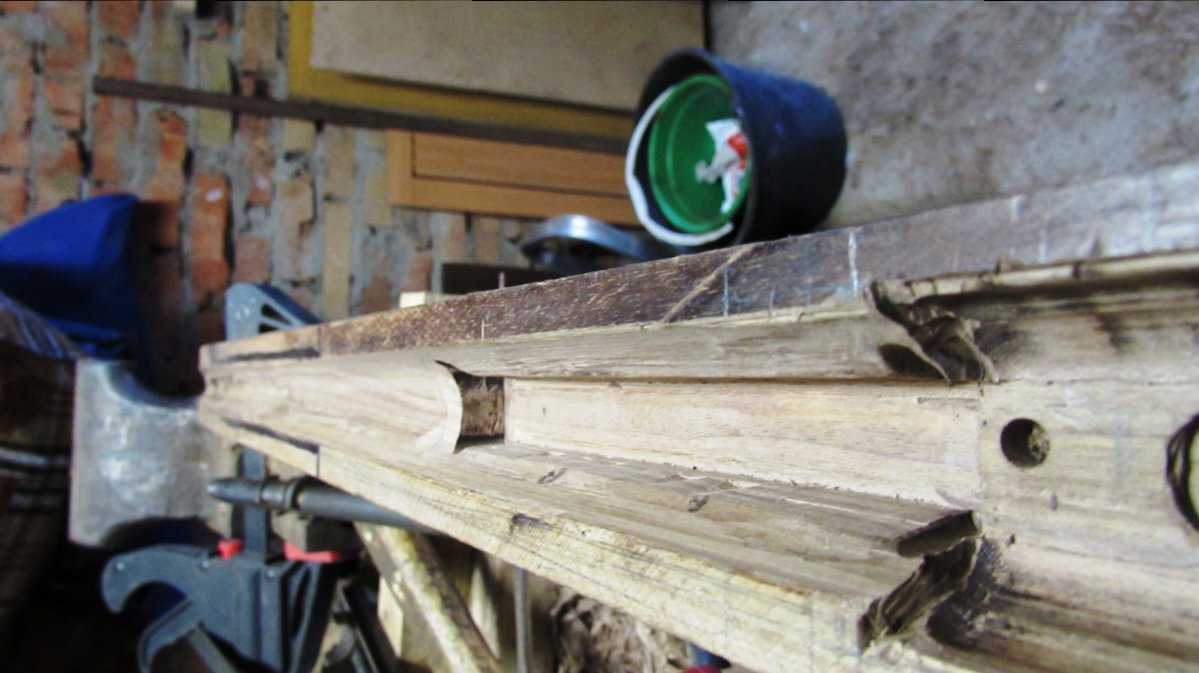

В сети проскакивает информация, что ложе G-41(W) в оригинале и было клееное! Так,что возможно это хорошо, что не нашлось целой доски!



Не знаю, не встречал, хотя профильные форумы (к98, ганбордс и тд.) просматривал неоднократно. Пока вывод такой, ранние - орех, поздние - фанера.



Вчера и сегодня немного поработал над ложем.

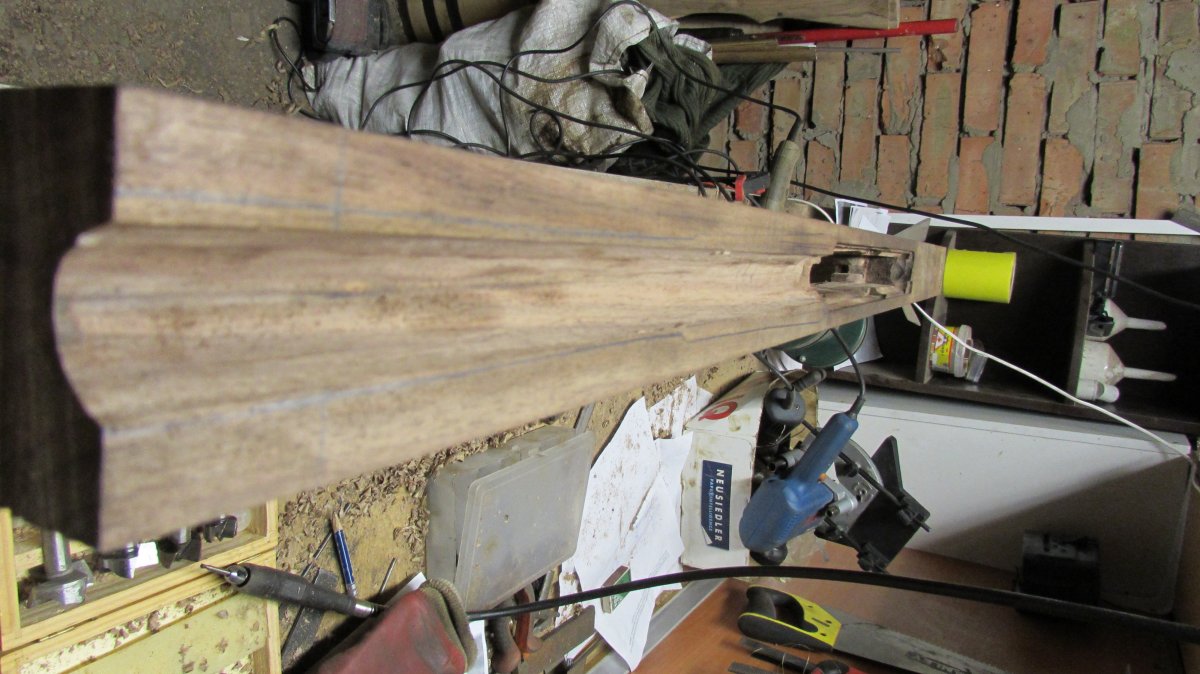

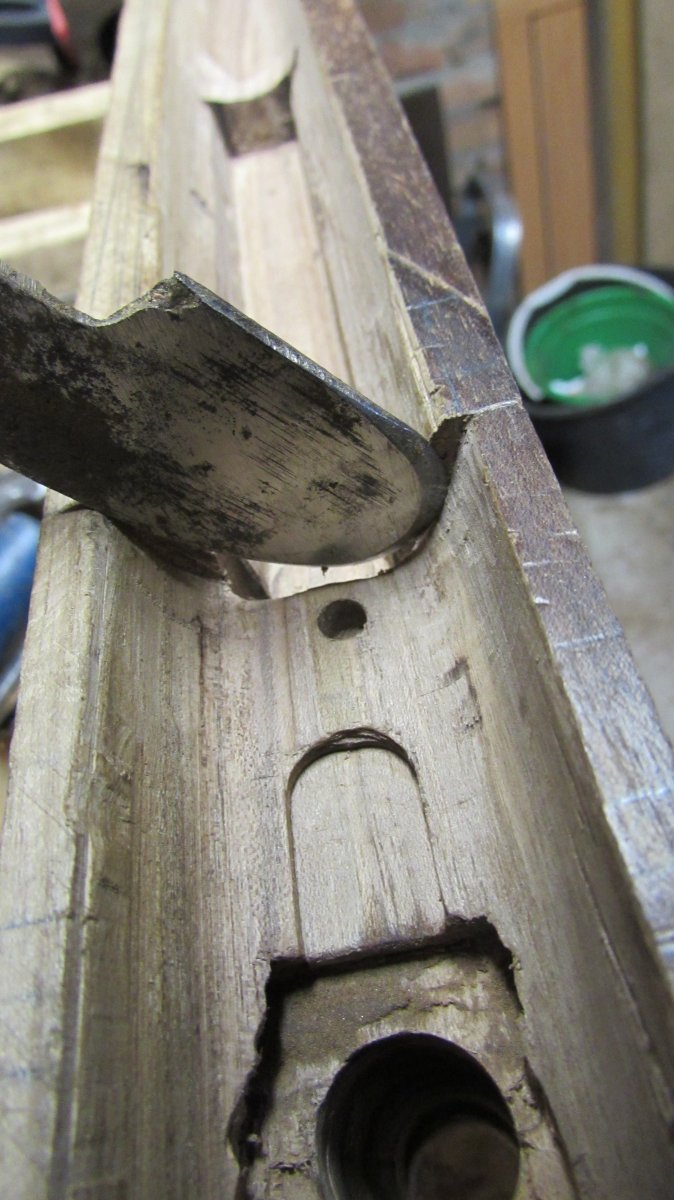

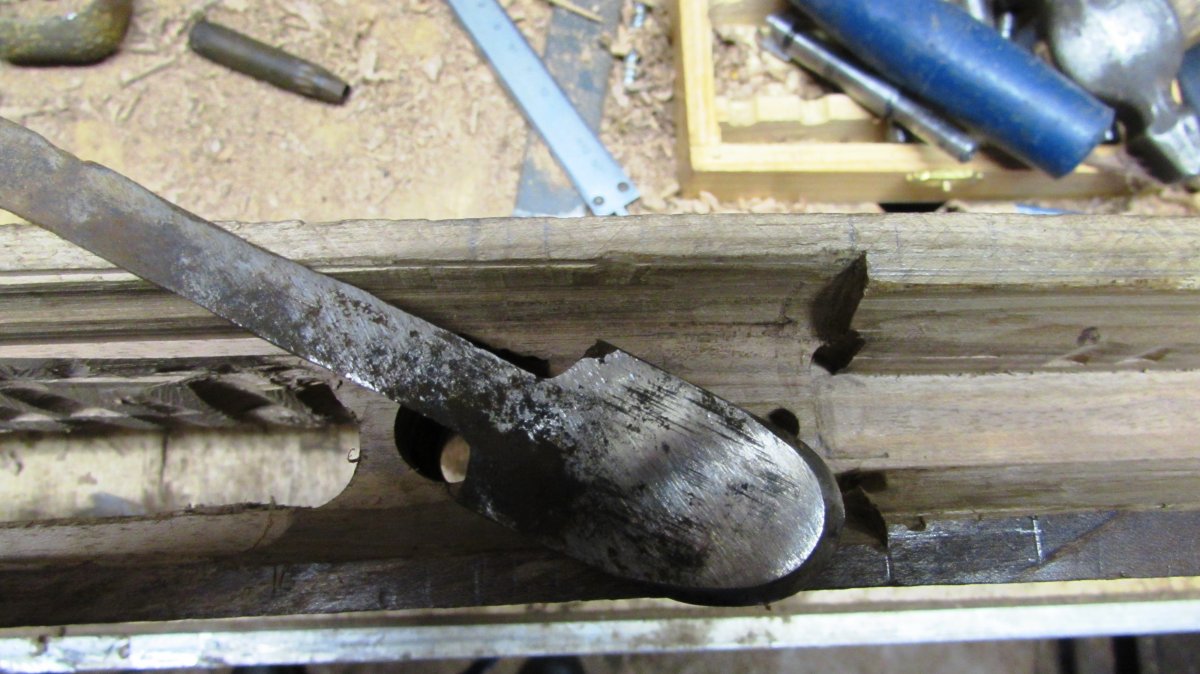

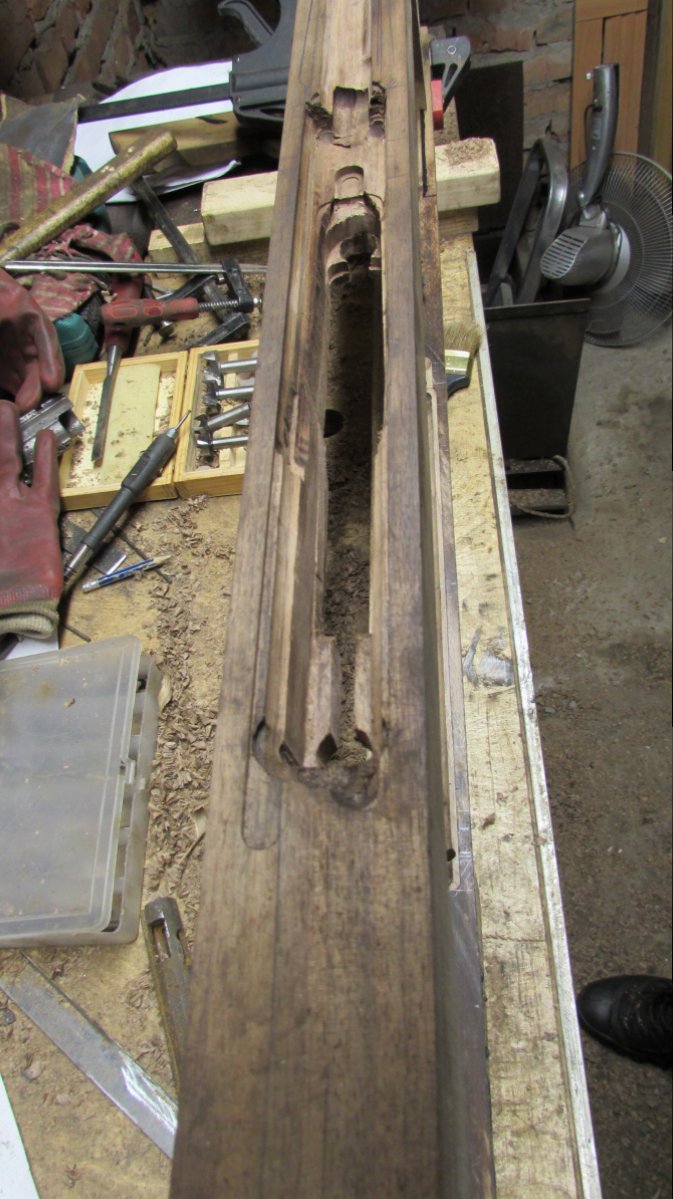

Сделал выборку. Очень помогает в работе полукруглый рубанок шириной 20 мм, который специально для этого и купил. Лезвие рубанка использую и как стамеску и как циклю. В такой работе помощник незаменимый. Фрезер не тает такого контроля и качества, да и постоянно надо подстраивать.

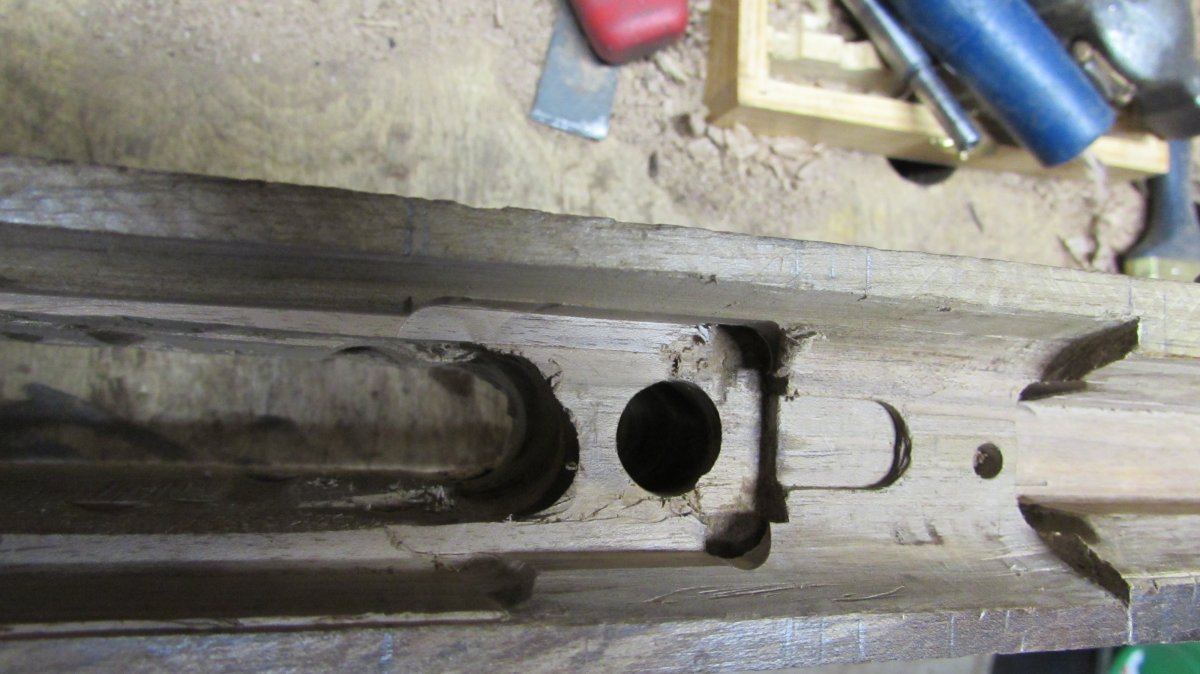

Далее фрезером сделал выборку в районе крепления нагеля, длинной 50 мм и в 10 мм от края ложа. Глубина погружения фрезера 22 мм.

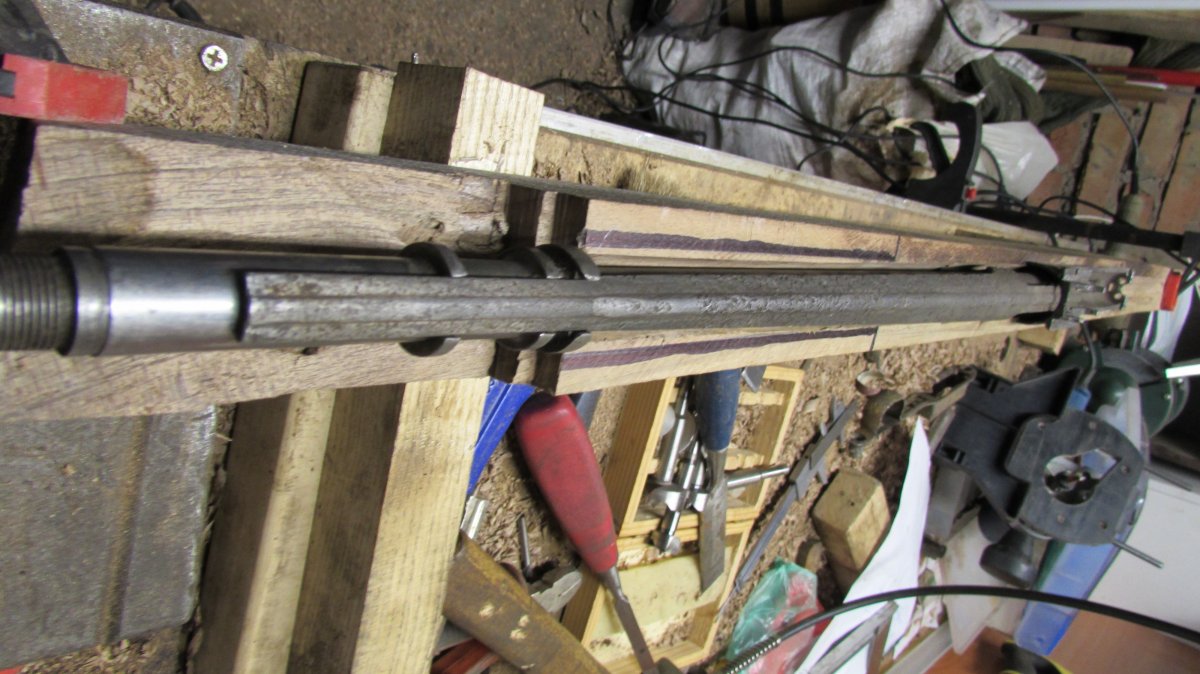

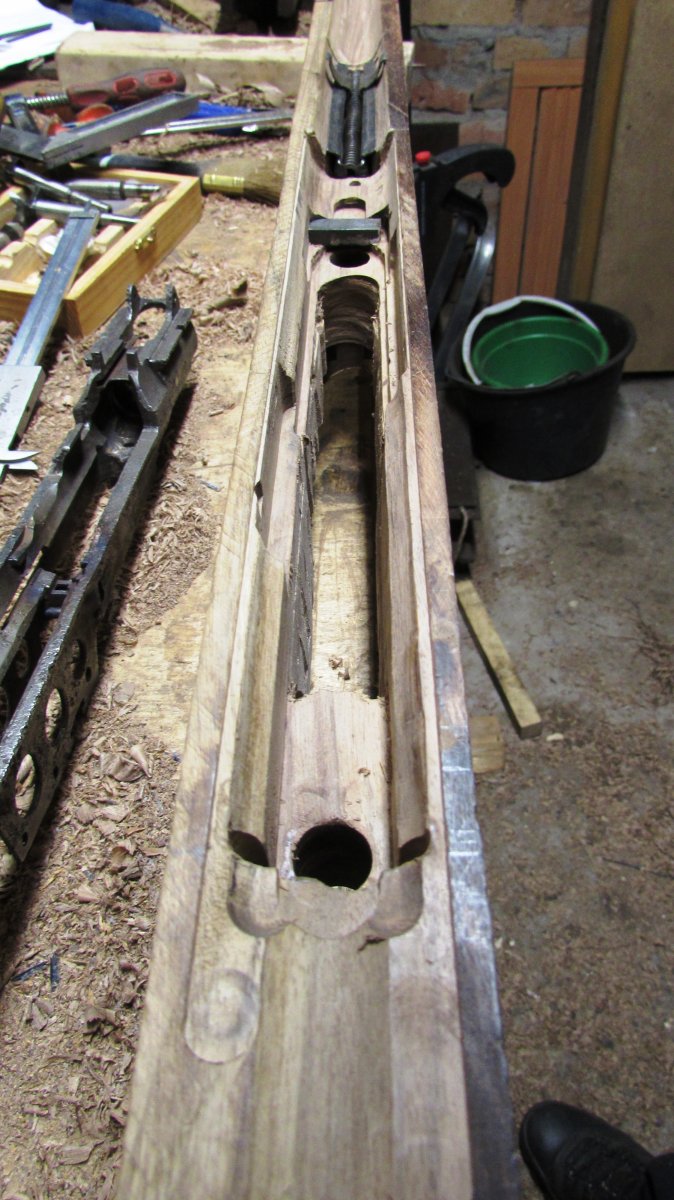

Сделал выборку с левой стороны для выбрасывателя и немного зациклевал. Итого вылез косячок. Когда делал выборку под ствол, все никак немог понят почему такой большой перепад возле рекуператора и усиленно сглаживал это место, а надо было всего лишь сделать ступеньку. Буду исправлять.

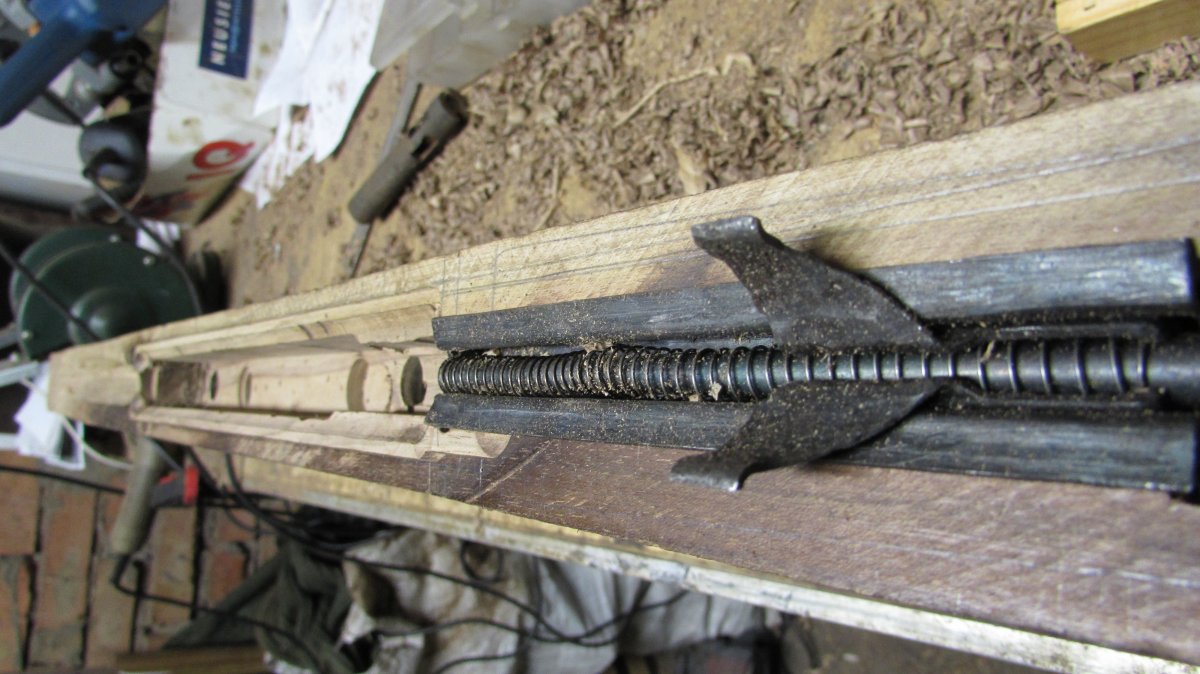

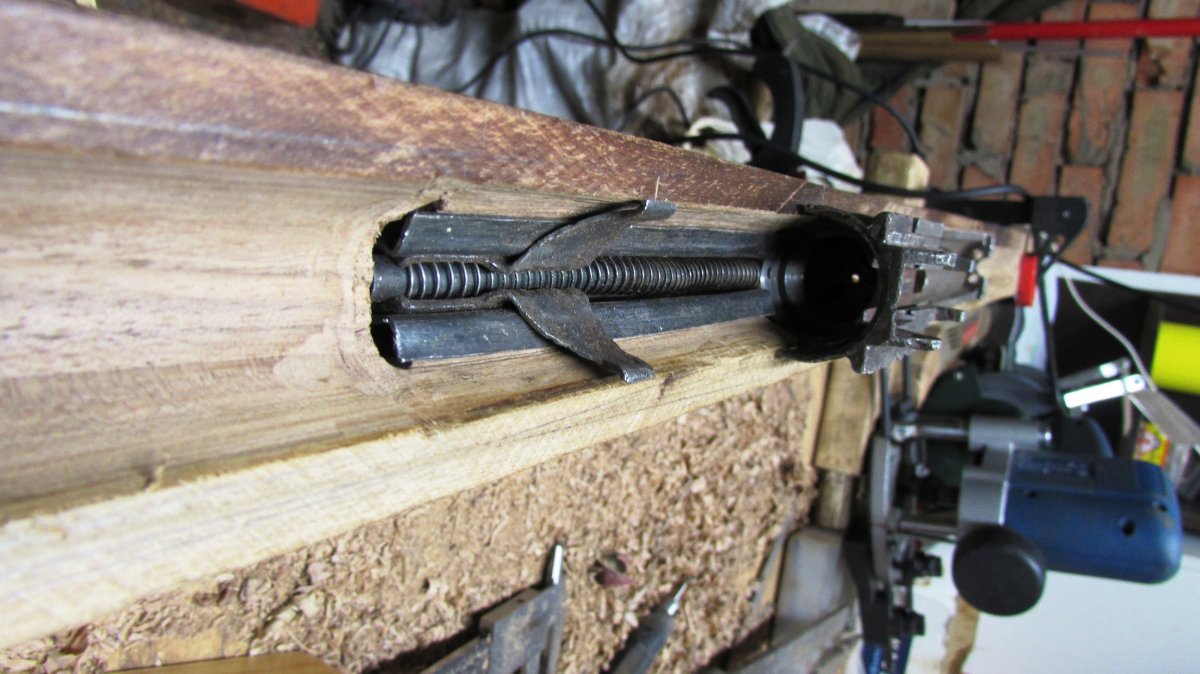

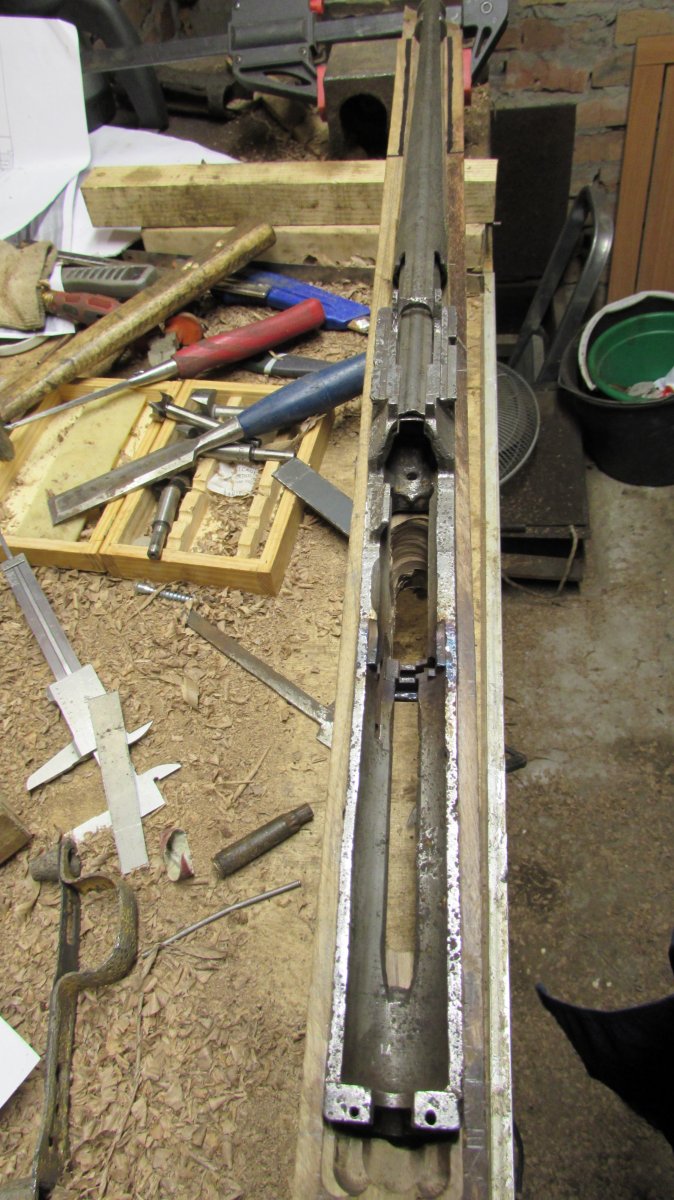

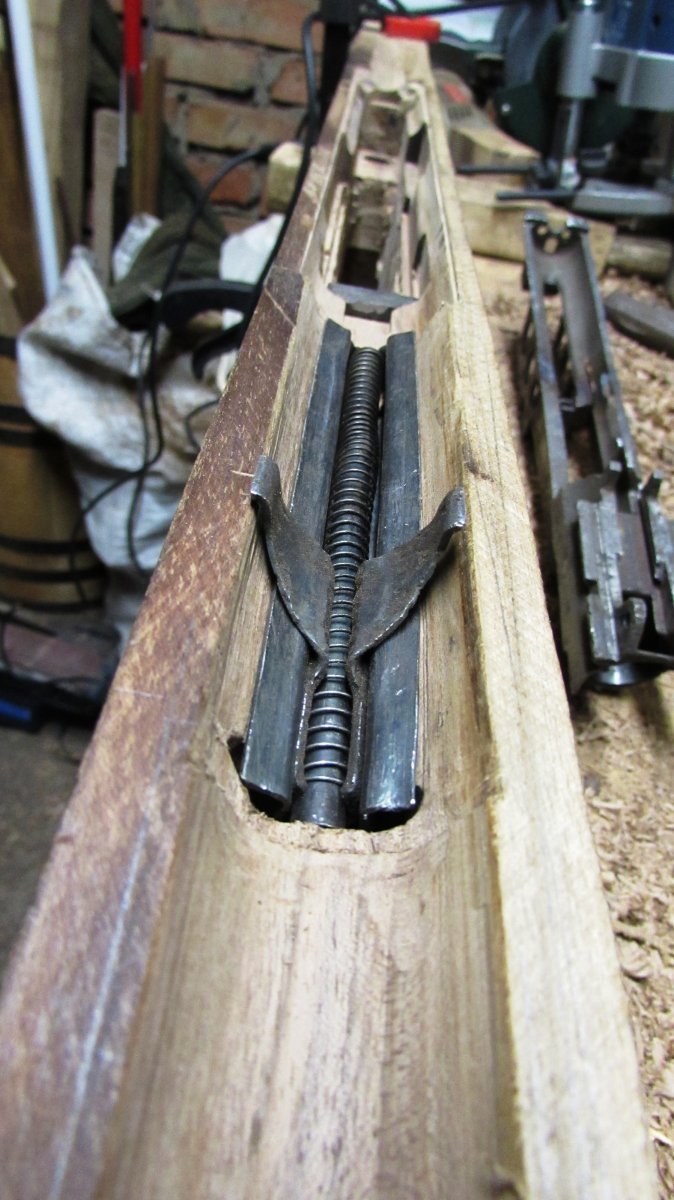

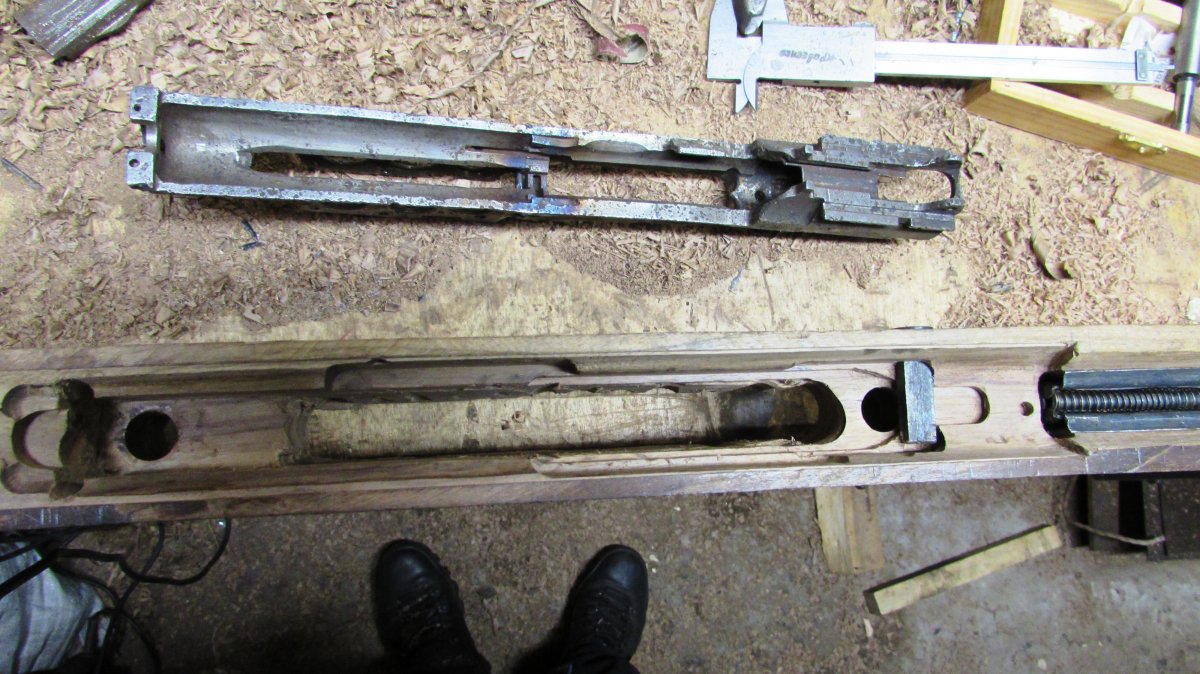

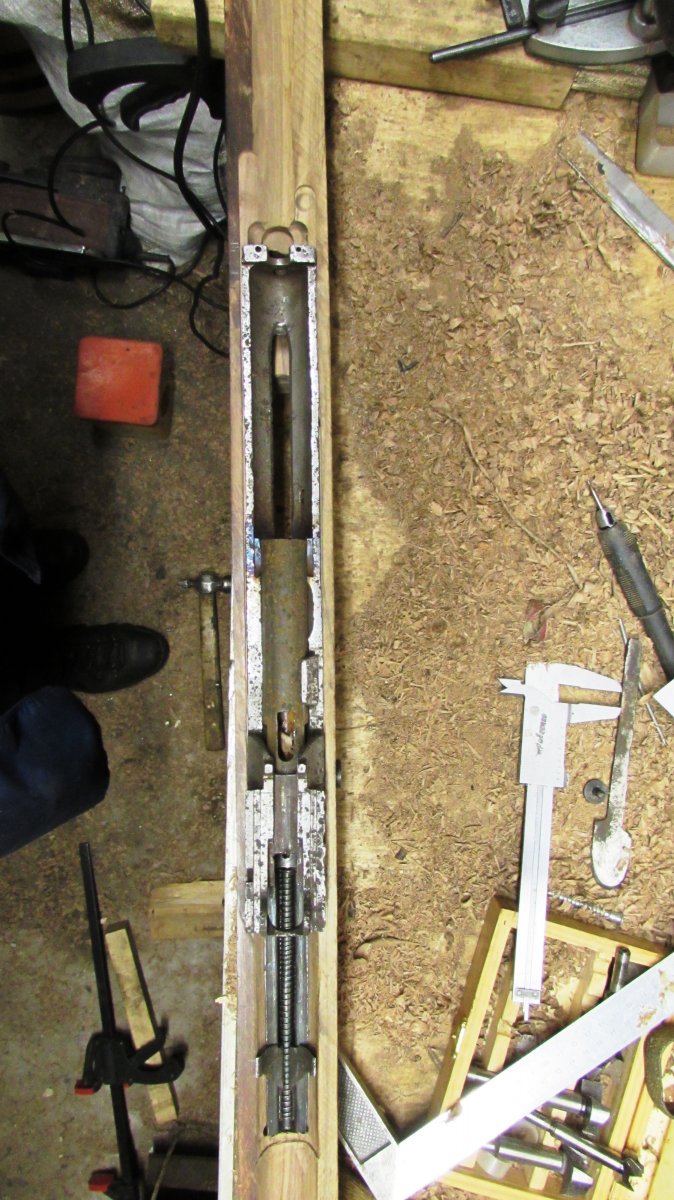

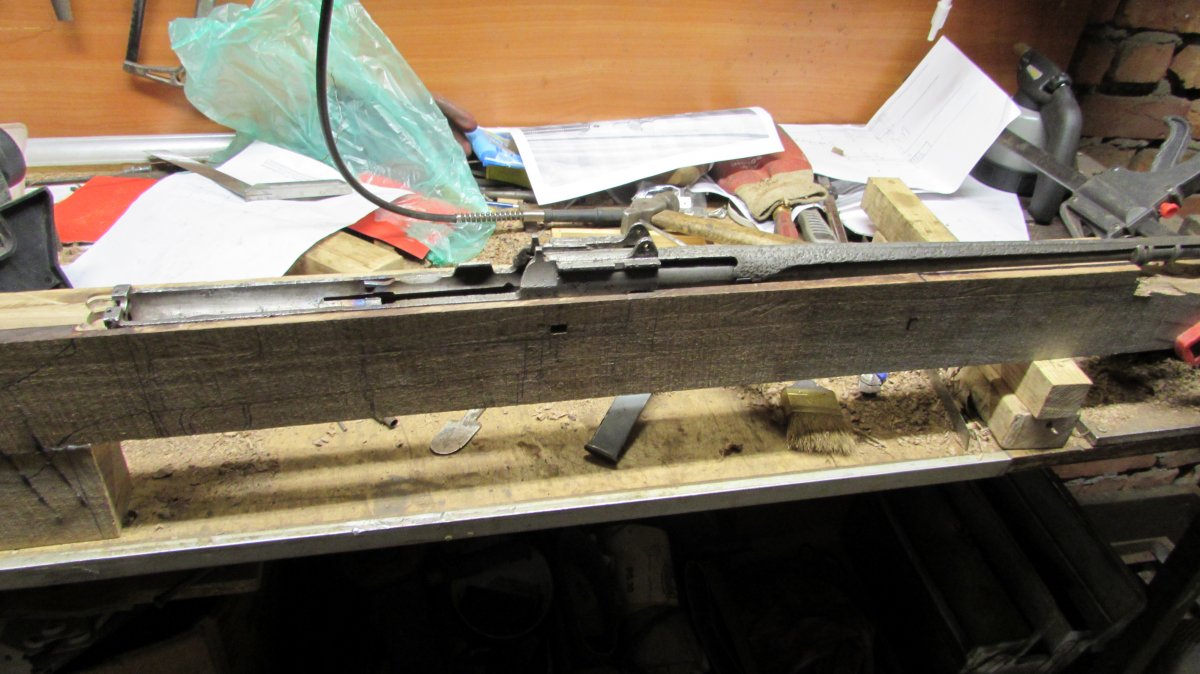

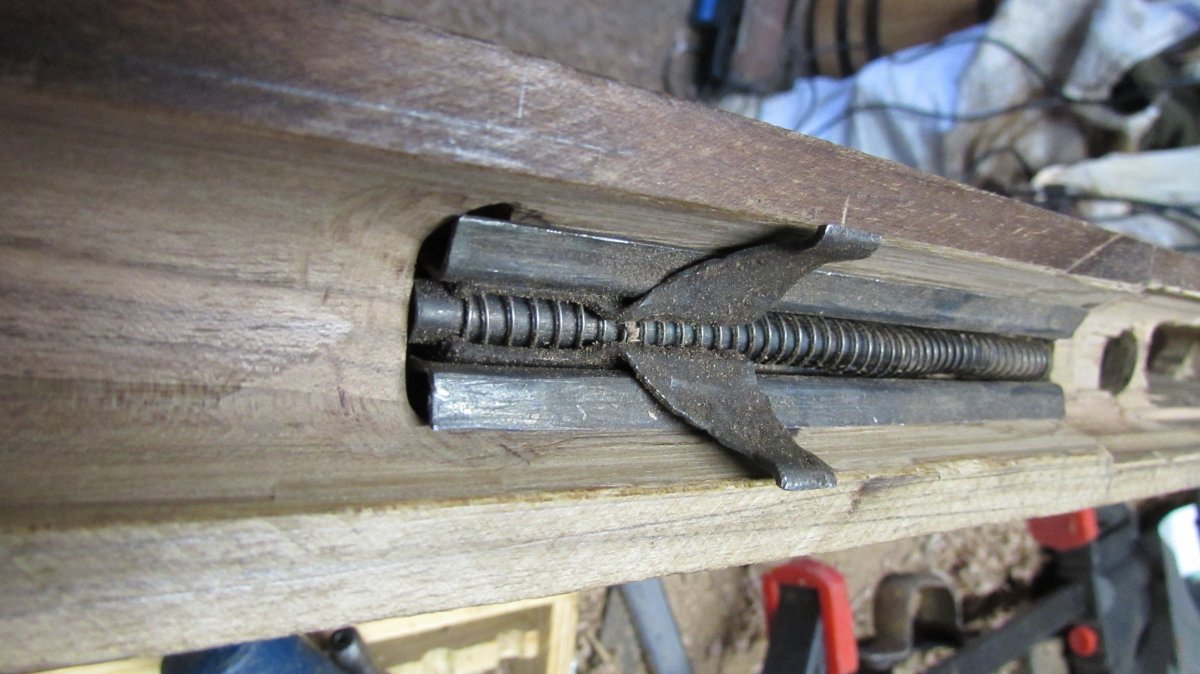

Подгонка, примерка железа. В идеале конечно свечой наносить копоть, а потом удалять лишнее, но за неимением свечи просто пристукивал и по следам на древесине циклей удалял лишнее.

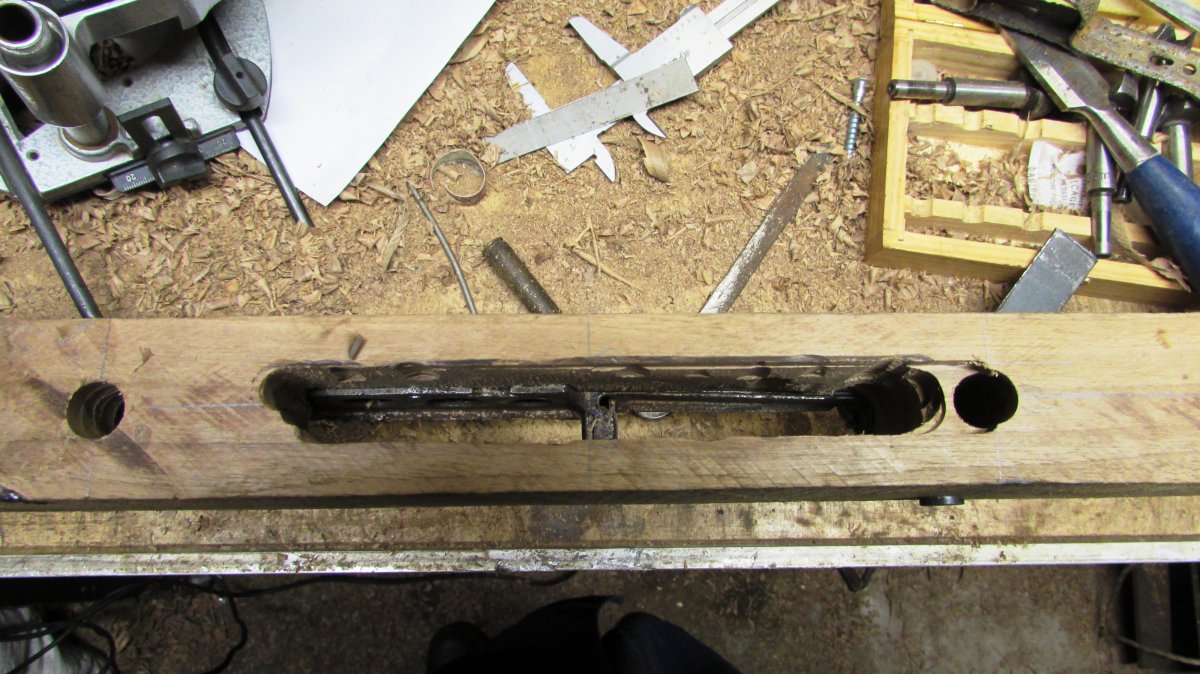

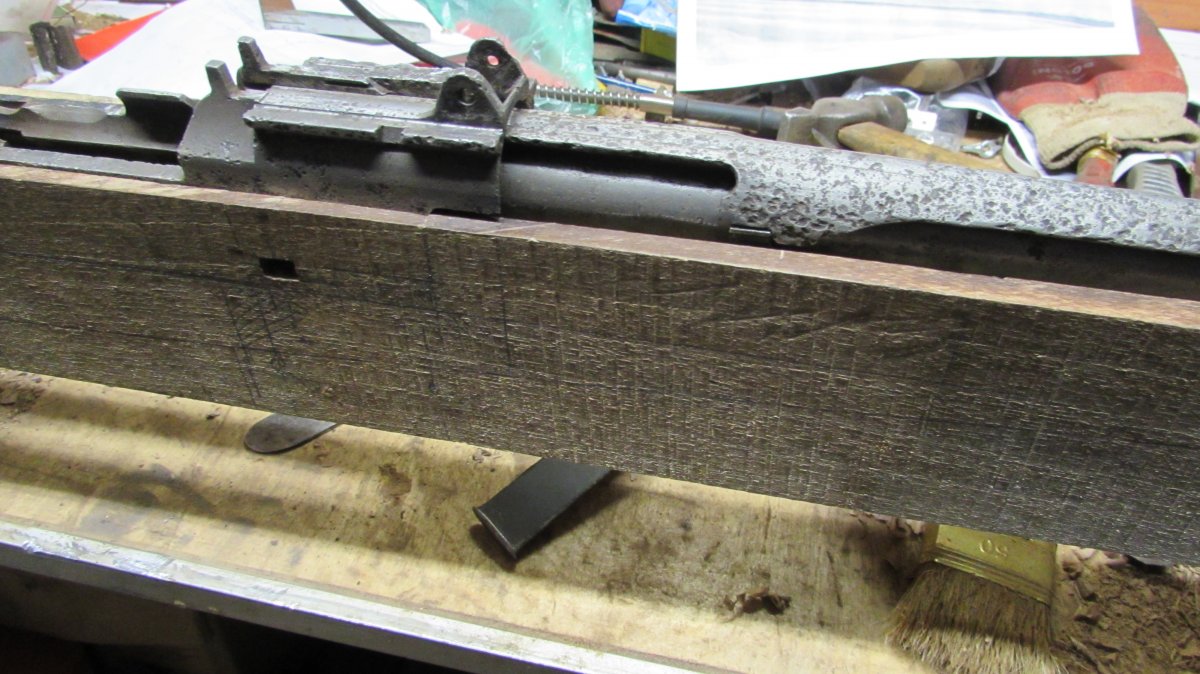

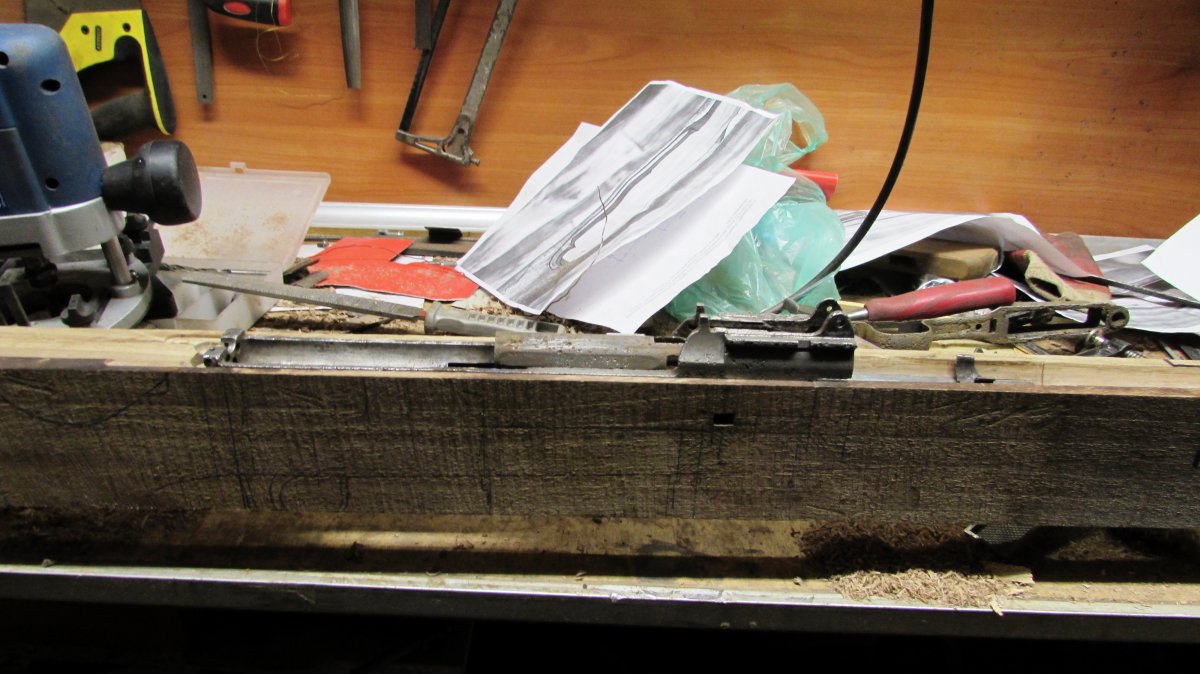

Ну и потихоньку приступил к ответной стороне. Сначала соединил два отверстия под винты, а далее начал выборку древесины. Примерная толщина - 55 мм.
