Металлоискатель XP Deus

Всі прекрасно розуміють , що нічого особливого не станеться з катушкою , але це те саме , що виробітка вух на катушці - якщо 1мм то вже в гарантіїї відмовляють , здавалося б , що вуха мають до електроніки

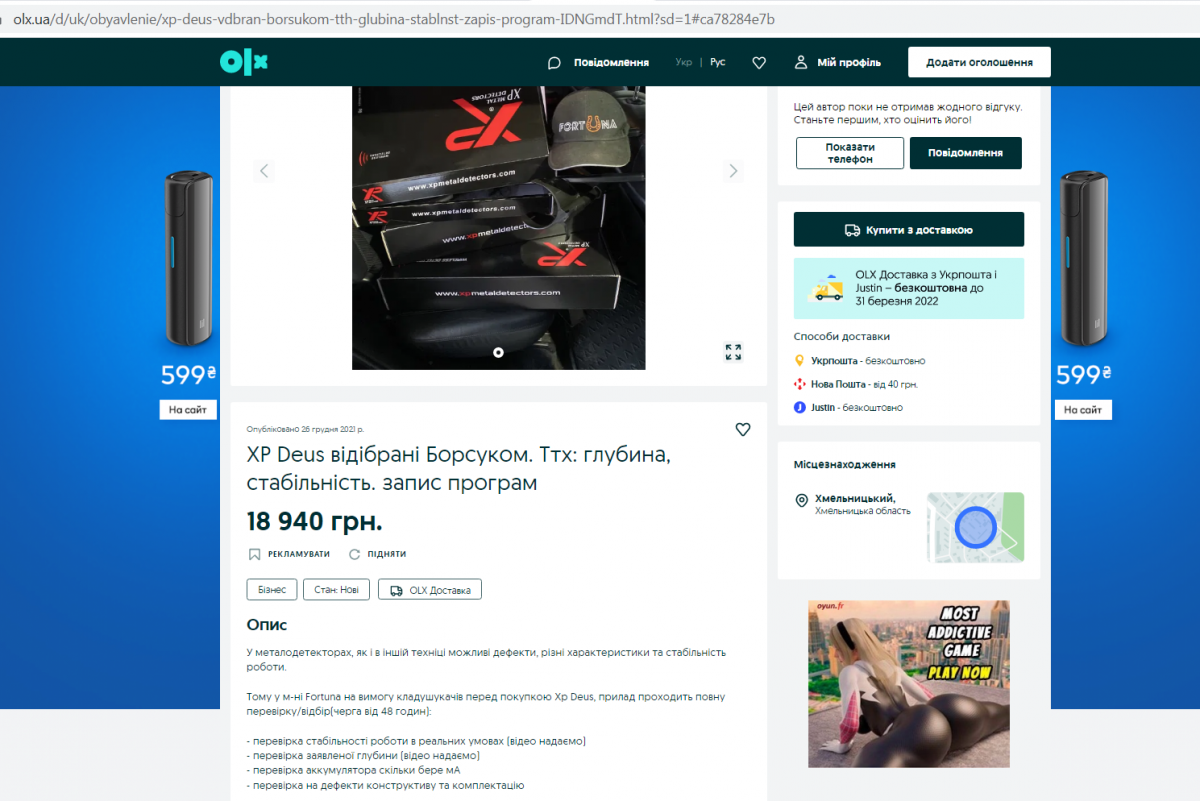

Цікаво а що вони роблять з Деусами які не пройшли перевірку на стабільність)
Чи може та перевірка проходить по такому принципу:



Интересненько...



По факту, два видео с разными дэусами. В первом видео это Х35, а во втором обычный старый лапоть. Как я заметил, отзывы о работе серии Х35 имеют больше положительных откликов владельцев. А это говорит о разности приборов. ИМХО.



Все правильно, есть различия между вариантами катушек Деуса.Как схемотехнические, так и по работе на грунте в пользу конечно Х35.

В старой катушке раскачка передающей организована по одному принципу а в Х35 катухах по другому..

Старые катушки имеют индуктивность передающей около 10мгн, это примерно 120-140 витков провода.

В катушках Х35 индуктивность передающей всего около 125мкг и выполнена она лиш из десятка витков лицендрата.



В старих датчиках ток повноцінно регулюєтья тому ви не побачите різниці (на відео Х35)

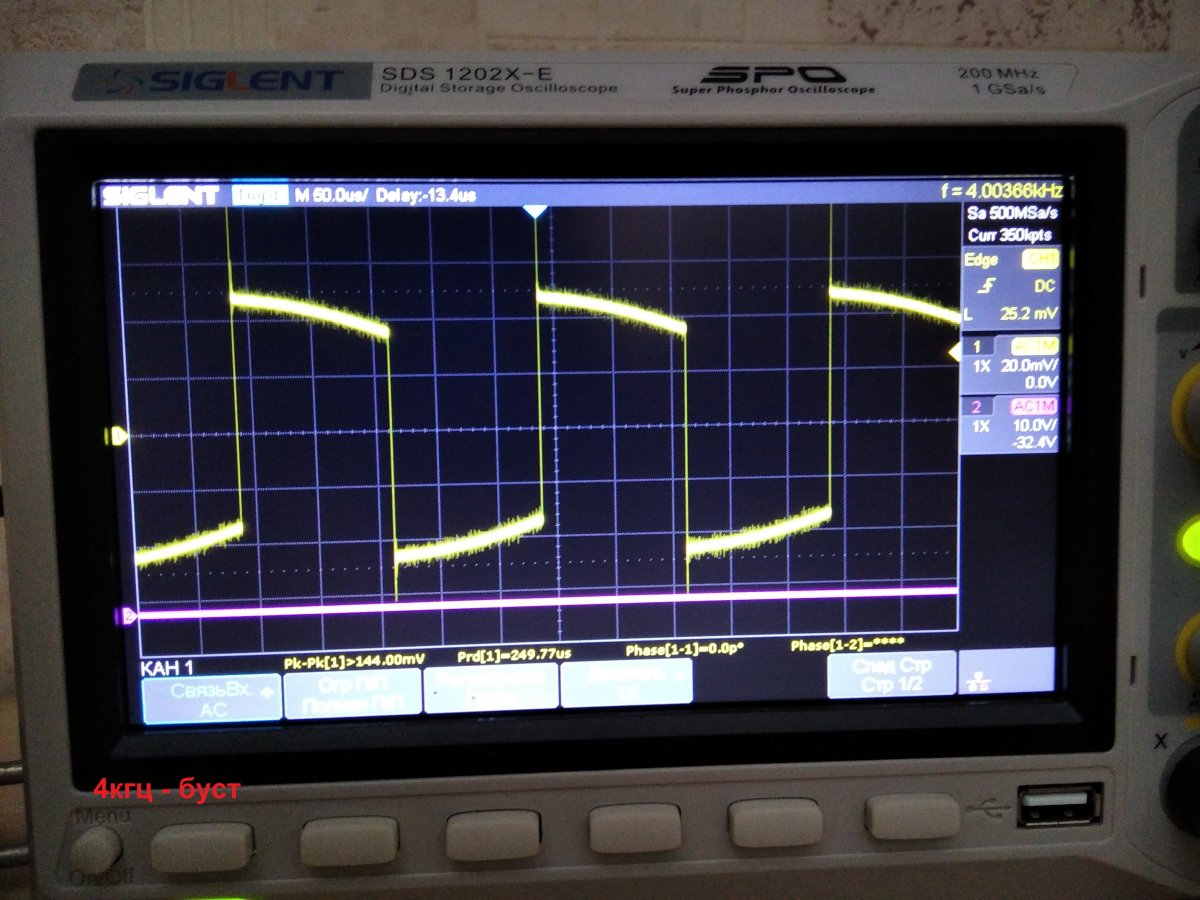

Диспут не має особливого сенсу бо Boost чи ток 3 допомагає тільтки на легкому грунті, на чорноземі від нього більше шкоди ніж користі

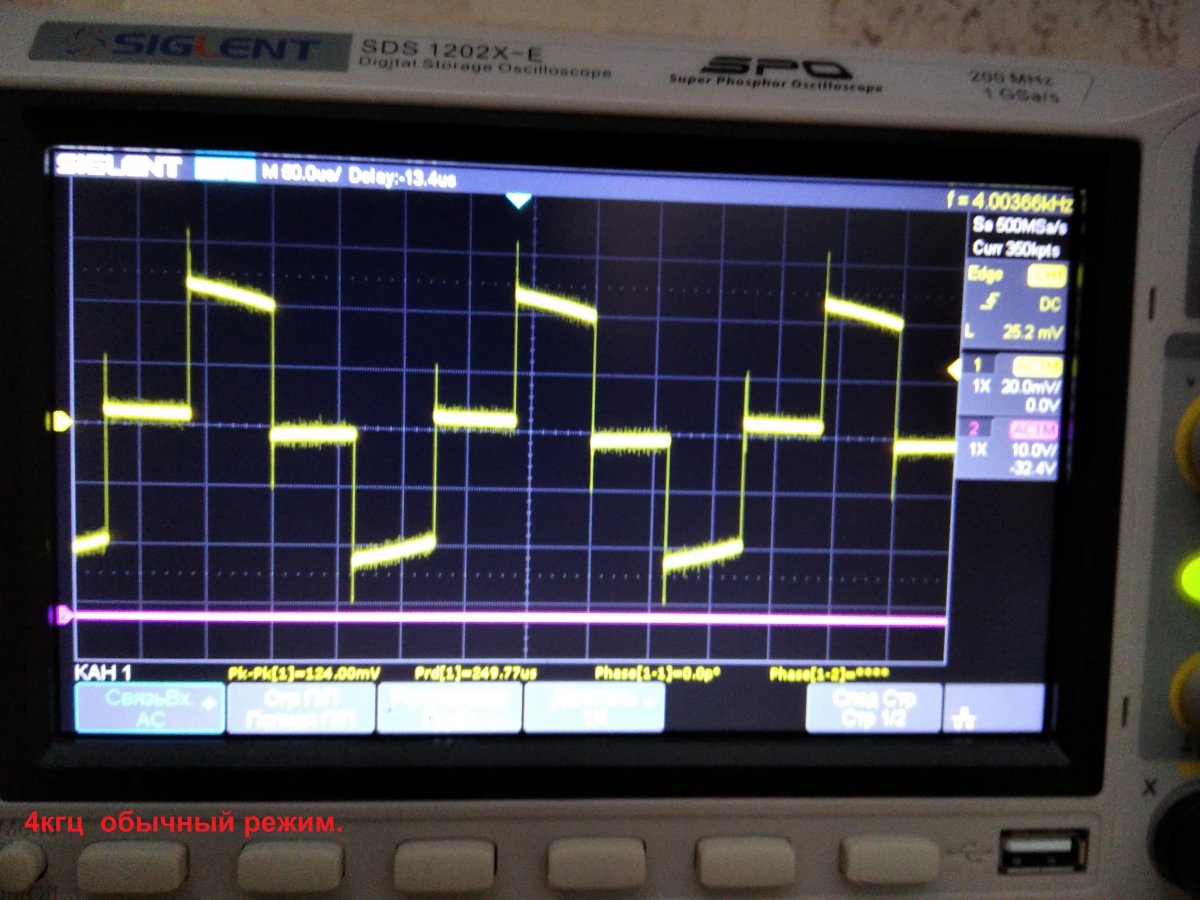

Скорее всего разница и заключается в том, что старый дэус раскачивается синусом, а х35 косинусом)))), шутка, прямоугольными импульсами, что мы и увидели в экспериментах в первом видео. Собственно этот же принцип и в блондинке, что и дало ей стабильность. А никак не вынесенный за пределы блока, аккум. Форма сигнала и размер датчика, вот критерий стабильности вч катушки.



Собственно диспут пока о том, соврал ли автор в первом обсуждаемом видео.



Что же касается ток 3, то это скорее возможность уравнять шансы раскачки передающей катушки на разных частотах, и разных скоростях. Когда увеличивается скорость, глубина падает. Но если грунт позволяет, почему бы не увеличить ток, и добавить глубины?

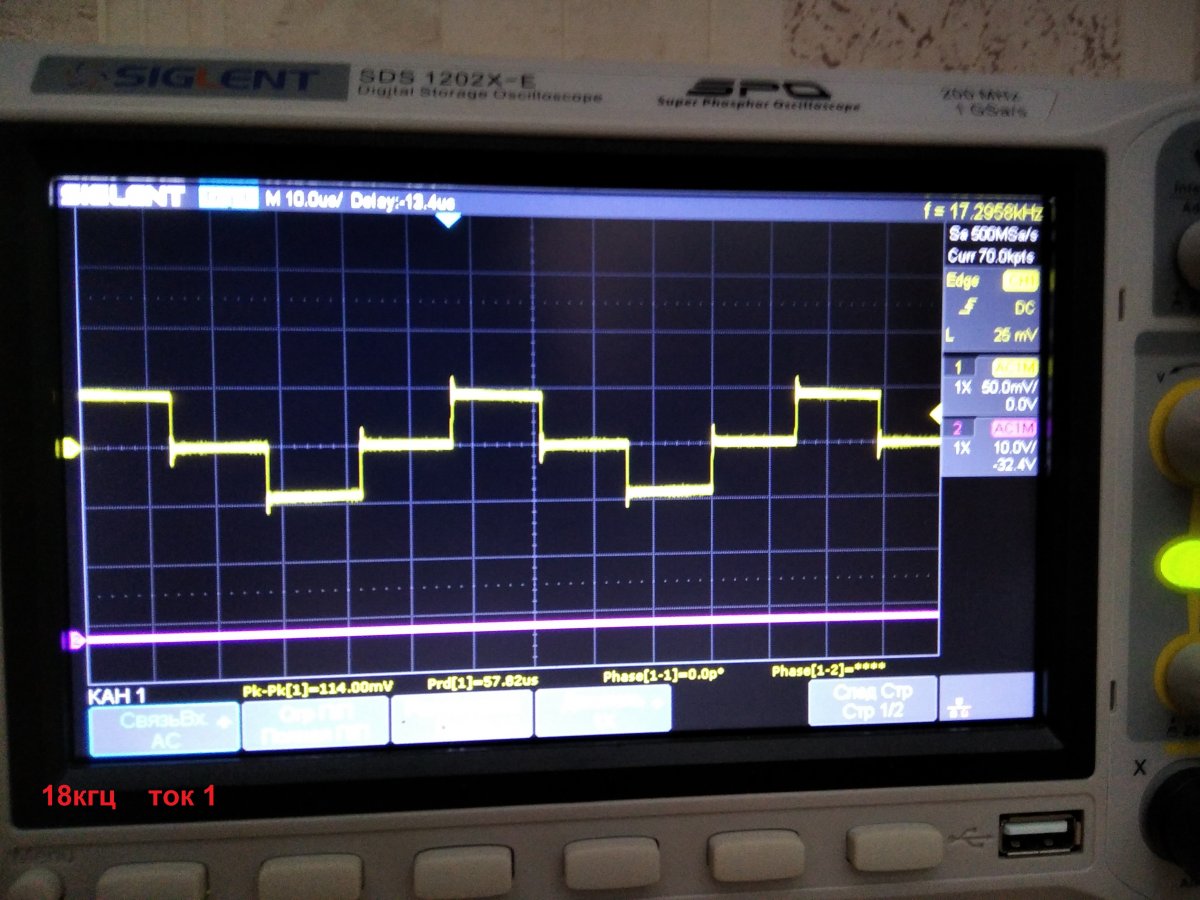

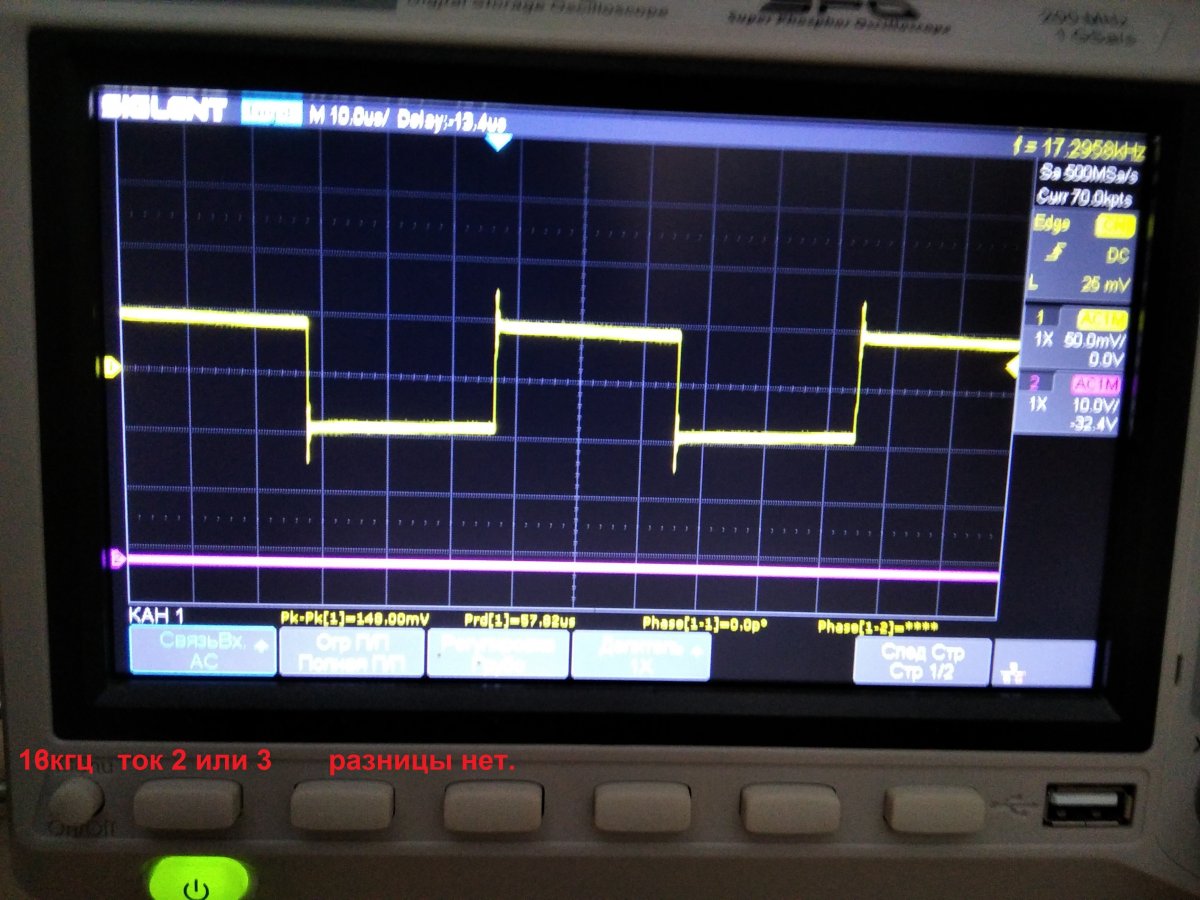

Думаю нет.То что при увеличении тока на 3 в Х35 ни каких изменений не происходит было известно и на много ранее...

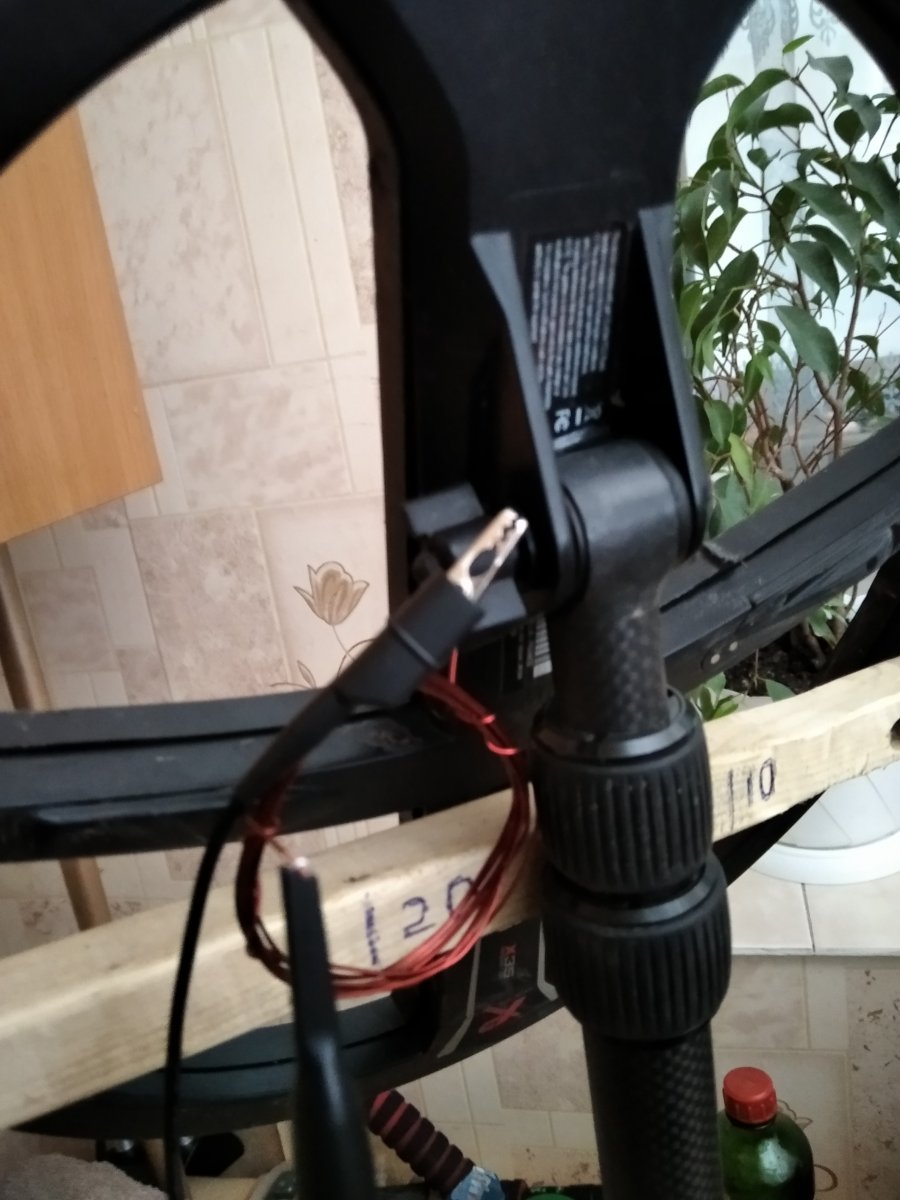

Доберусь до рабочего стола... перепроверю все сам.



Уровень моих познаний не позволяет мне спорить с Вами, а по сему, я просто доверяю вышесказанному, но при этом хочу спросить - а зачем? Зачем меандр изменять до синусоиды, теряя на этом энергию и скорость. Ведь судя по видео, катушка скорее всего и раскачивается ШИМом, а потом в ТХ так же и принимается в цифровом уже виде. Зачем городить ЦАП-АЦП?



А выходной каскад на раскачку Тх как организован в этих катушках? По одной схеме, или по разным?

До сих пор празднуете?



Так меандр сам меняется на синусоиду при закачке его в колебательный контур!!! Хотим мы этого или не хотим, но это - физика процесса! А вот если меандр закачивать просто в катушку - там интереснее будет



А может таки да?



Там катушка передающая имеет 10-12 витков лицендрата -10жилок по 0.3мм. Около 150мкг индуктивность.Надеюсь теперь поняли о чем речь....
Х35 скорей всего какой то промежуточный вариант что бы проверить на надежность некоторые решения в железе... перед выходом мультичастотника.


Выводи делайте сами... Все аналогично как на первом видео с Х35



А выхлоп там какой? На той же микросхеме?



Посмотрите осциллограммы на катушках импульсных МД, там правда не меандр закачивается, но периодические импульсы, если закачивать меандр - просто импульсы будут ближе друг к другу, но форму напряжения и тока на катушке это мало изменит, импульсы сожмутся ближе, как меха аккордеона/баяна/гармошки



Выхлоп там другой...



А на чём, не в курсе?



4 мосфета и транформатор имеется ... по ходу рекуперация.
Это предположительные выводы. Основанные на просмотре доступных фоток платы Х35. Маркировка
всех активных компонентов уничтожена перед монтажом на плату.



Скорее - после, наждачкой Ну, блин, не пойму тягу спиливать маркировку??? Всё ноу-хау в Деусах в прошивке, так они ещё и транзисторные сборки напильником спиливают........ Жопа..... Китайцы все микросхемы считают под микроскопом, электронным, который показывает весь кристалл, и маркировку на нём.



и мостовая схема? Ну раз 4 мосфета



А может это 4 ключа, по количеству используемых частот.
