Messerschmitt Bf109G

Тема у розділі 'Авіабудування', створена користувачем Adolf Mebius, 17 лис 2009.

  1. KrisJG3

    KrisJG3 Schütze

    Повідомлення:
    3
    Адреса:
    Stettin- Poland
    Re: Messerschmitt Bf-109 Ausf. "G"

    .

    Could You contact with me in this matter ? Can I ask you about contact or somebody who knows somthing about Gerabox from Bf 109 (G or K) with :

    Gerät-Nr.: 9-13005 C-7
    Änderungen : 11
    Werk Nr.: 11029
    Herstelle: bm

    gurte-trommel --> your e-mail not exist so I can not contact with You.

    Kris JG3

  2. Цікаві лоти

    1. Лично сам хорошо упаковываю все свои лоты !!! Лоты разбиваю и комбинирую !!!
      150 грн.
    2. М"ясорубка німецька ALEXANDERWERK, чавунна, ручка - білий метал, робоча. Все на фото.
      750 грн.
    3. коп на смешаных позициях по ВОВ.Упаковка моя.
      50 грн.
    4. Дріб'язок з бліндажа Стан на фото
      30 грн.
    5. Распродаж коллекции . Размер знака = 3 х 2 см . ЛМД . Бюст Ленина накладной - прикреплен двумя з...
      110 грн.
  3. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Пока не попадался такой номер - 9-13005 C-7.
    В рем.документах моторов DB 605 A-В идет так:
    1.12.1943 год - идет изменение конструкции этого узла. При этом название узла 9-13005 C 3 изменилось на 9-13005 C 4. При этом моторы на которых стояли узлы с номерами 9-13005 C 5, 9-13005 C 5N - оставались в эксплуатации. Узел с номером 9-13005 C 6 не допускался к установке на моторы DB 605 A-В. При этом раннее действующие изменения от 1.11.42 считались недействительными.
    Важно еще знать номер изменения - Änderung. У Вас он есть.
    Сложно сказать на какие Bf 109 попадали моторы с такими узловыми номерами.
    Адресс - aspire75@bk.ru

  4. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

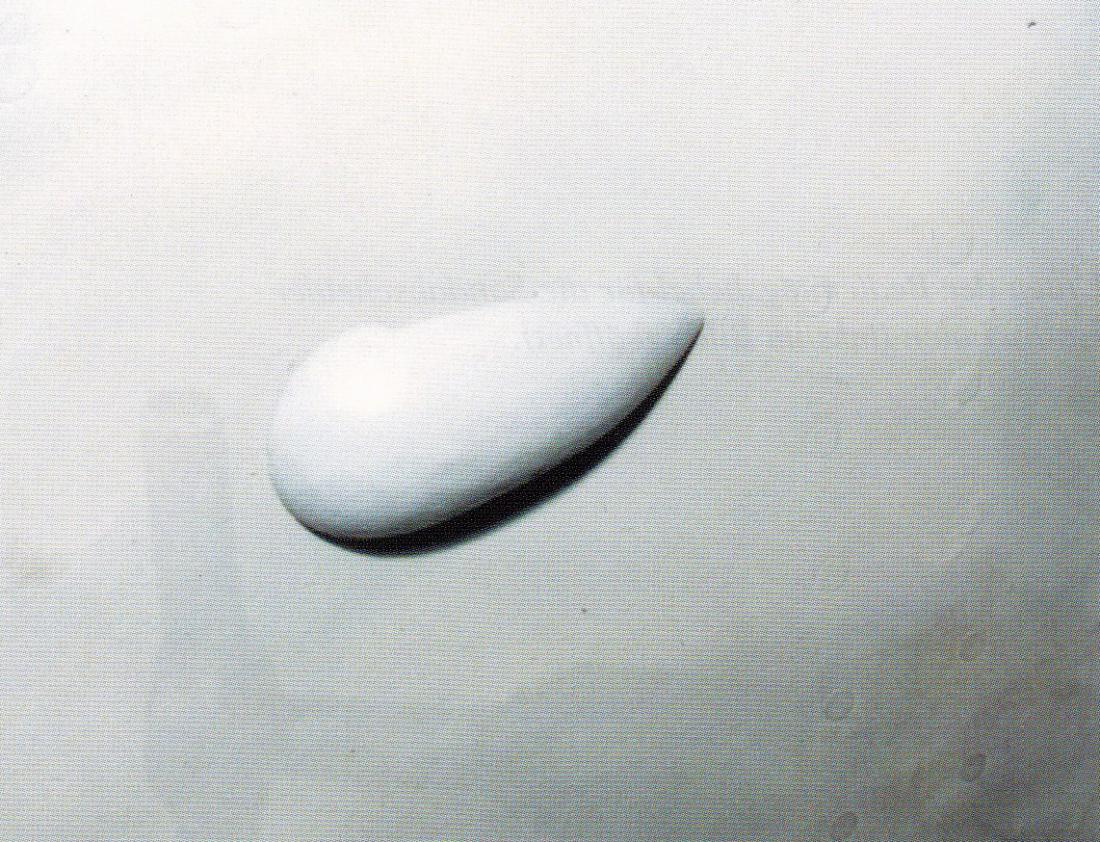

    Имеет отношение к #96, 100.


    Images:

  5. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    #49.
    По фотографии можно сказать так:
    На фотографии козырек не имеет отношение к Bf 109 G-1, 2, 3, 4 или Bf 109 K-4. Остаются Bf 109 G-5, 6, 14, 10.
    Если это Bf 109 G-10, тогда надо смотреть дополнительно и Bf 109 K-4.
    В тех.описаниях Bf 109 K-4 идет так:
    Для защиты от замерзания или запотевания козырька ставили эл.систему обогрева. Что это такое - я не знаю. Можно понять так, что при эл.системе обогрева - Trockenkörper в лобовом плексигласе был не нужен. Тема Bf 109 G-10 и Bf 109 K-4.

    Ersatzteilliste Bf 109 K-4 идут с Trockenkörper в лобовом плексигласе. Все могут смотреть фотографии и сами думать. Вот эта тема и тема эл.омывайки лобового плексигласа на Bf 109 G-1, 3, 5 не очень понятна.
    Как-то решил посчитать, сколько исполнений козырьков было на Bf 109 F. Понял, что надо определяться с понятиями Panzerglasscheibe и Sicherheitsglasscheibe.

  6. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 Ausf. "G"

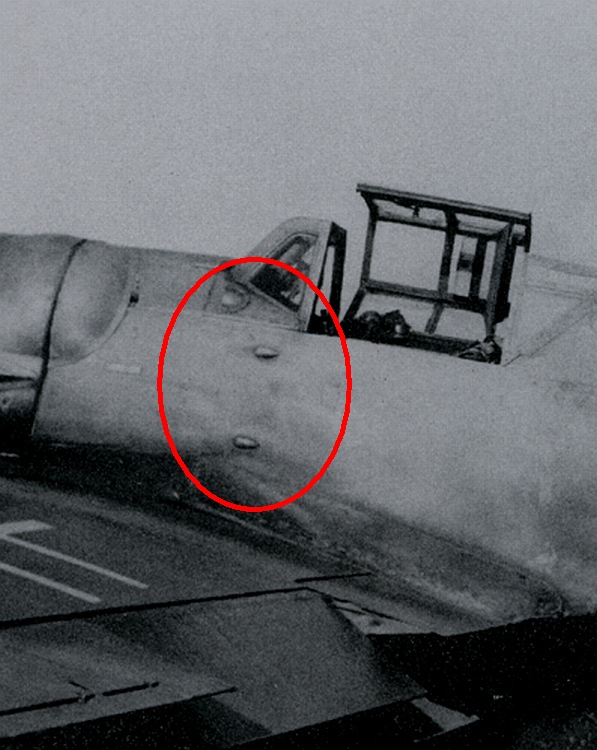

    Кто-нибудь может просветить по такой интересной штуке, как крепления для зонтика?

    На фото - баркхорнов G-6. Издержки тропического варианта?


    Images:

  7. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Крепления для зонтика входили в комплект Bf 109 G-... Trop. Нужны фотографии этого крепления?

  8. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 Ausf. "G"

    Буду признателен:)

  9. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

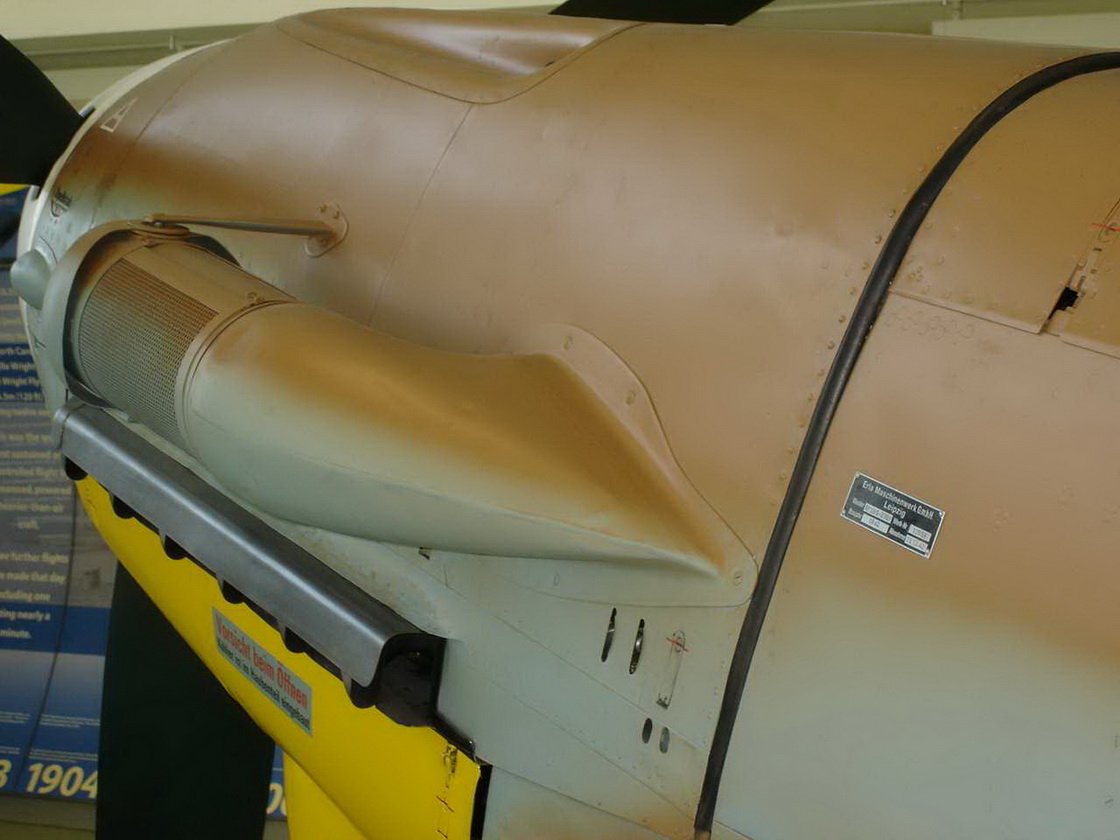

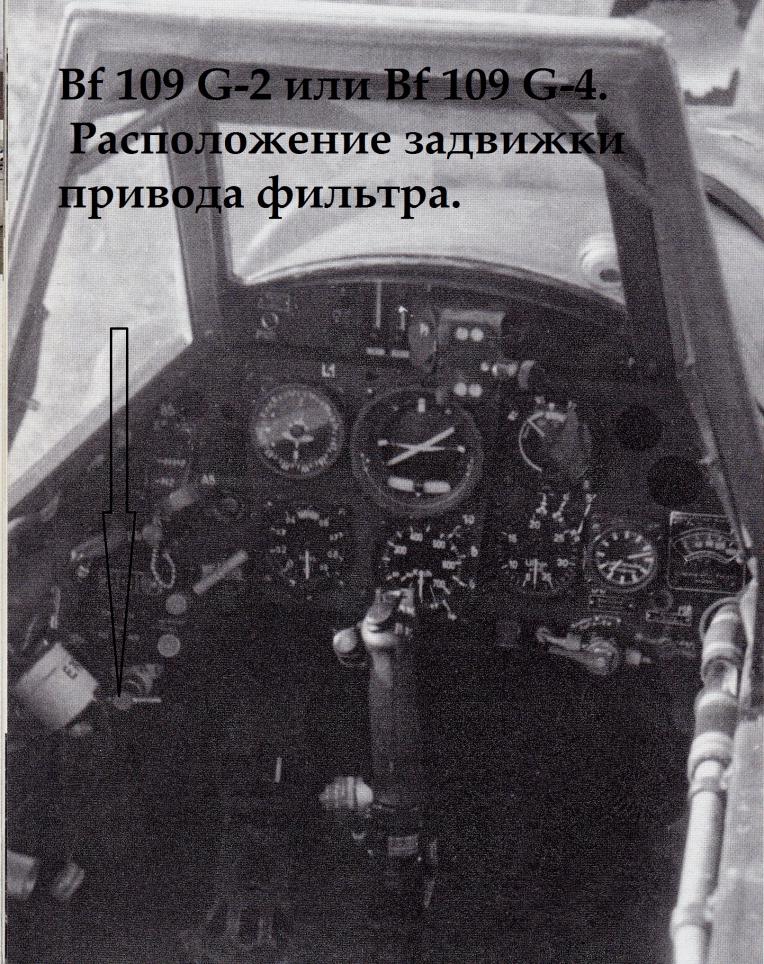

    Многие машины Bf 109 G... имели признаки Bf 109 G... Trop. На верхней левой стороне капота Вы увидете на фотографиях отверстия для крепления фильтра. В кабине летчика была задвижка привода этого фильтра. Ну, а крепления для зонтика Set Izengrimm, что там сложного.
    С фотографиями подождите немножко. Жена должна с работы прийти.

  10. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

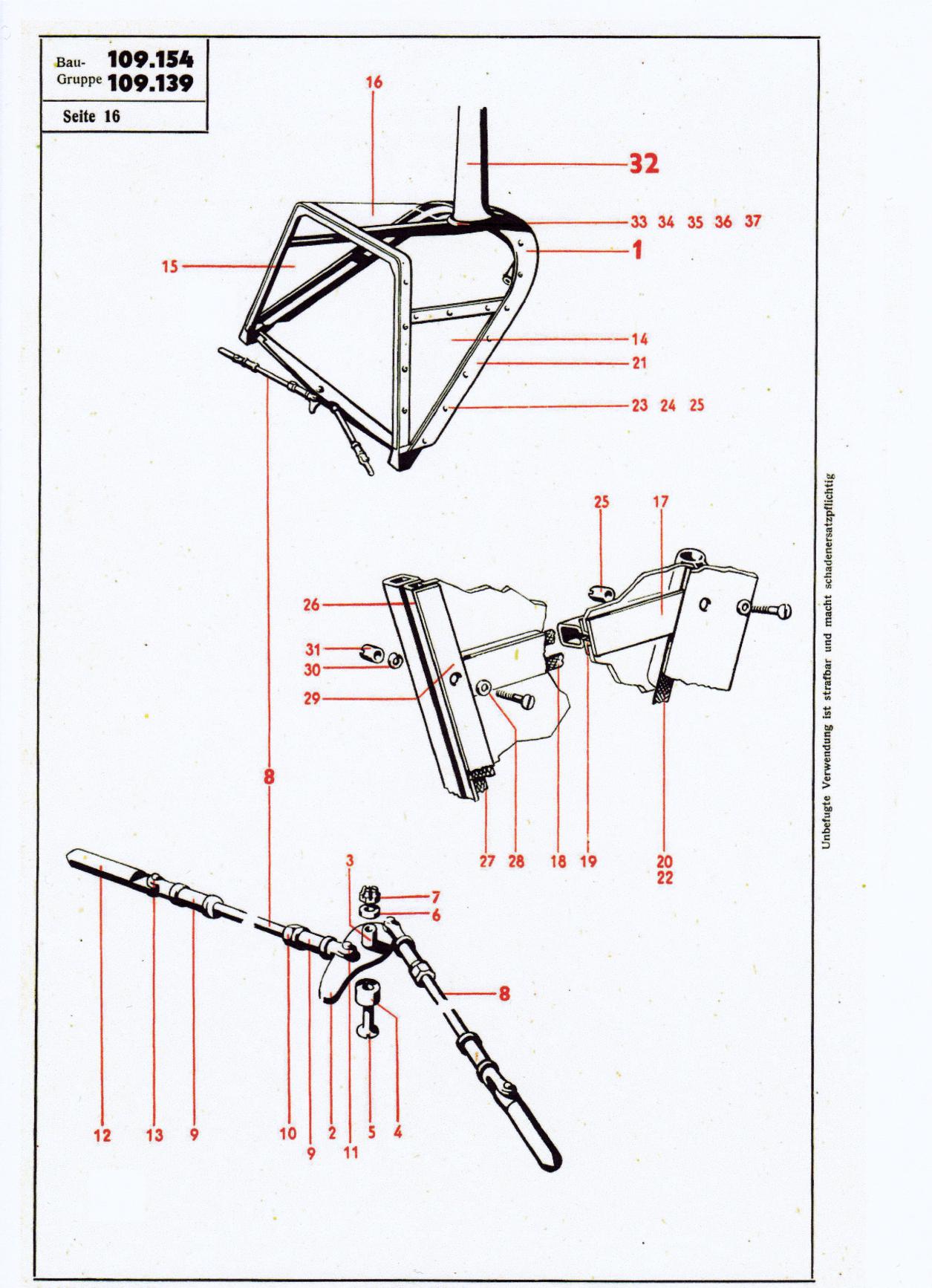

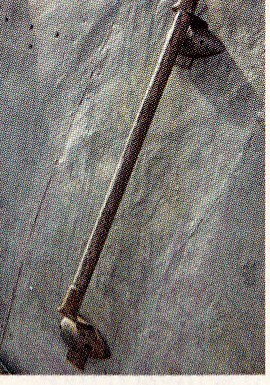

    Что-то фотографии не очень получаются. Была у меня сxемка этого крепления, но найти не могу.


    Images:

    1 людині також подобається це.
  11. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Set Izengrimm. Тут еще такая тема. Фирма DB выдвигала свои условия по эксплуатации своих моторов. Например DB 605 A-B: летом, температура свечи с бакелитовом штепселем не должна была превышать в тропиках 100° с. Все Bf 109 G... на кожухе мас.бака, верх.капоте имели заборники воздуха для охлаждения свечей и проводов. Остальное: кожаные манжеты, фильтр, шляпки, зонтики и солнце-защитные очки, все это шло уже от основных температурных требований.
    Фирма DB требовала и охлаждения системы неп.впрыска, которая распологалась под мотором. Я так понимаю, что эта задача не решалась фирмой Messerschmitt, будь это Bf 109 G-2 или Bf 109 G-6 Trop.

  12. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Относится к #108.

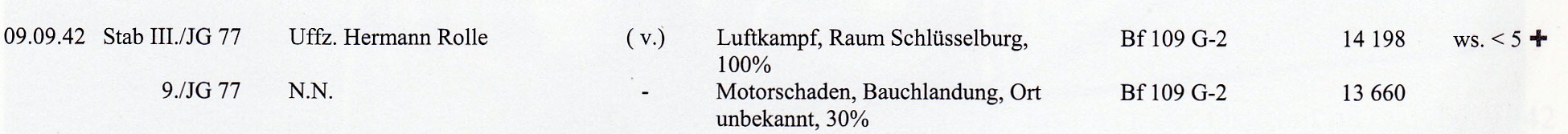

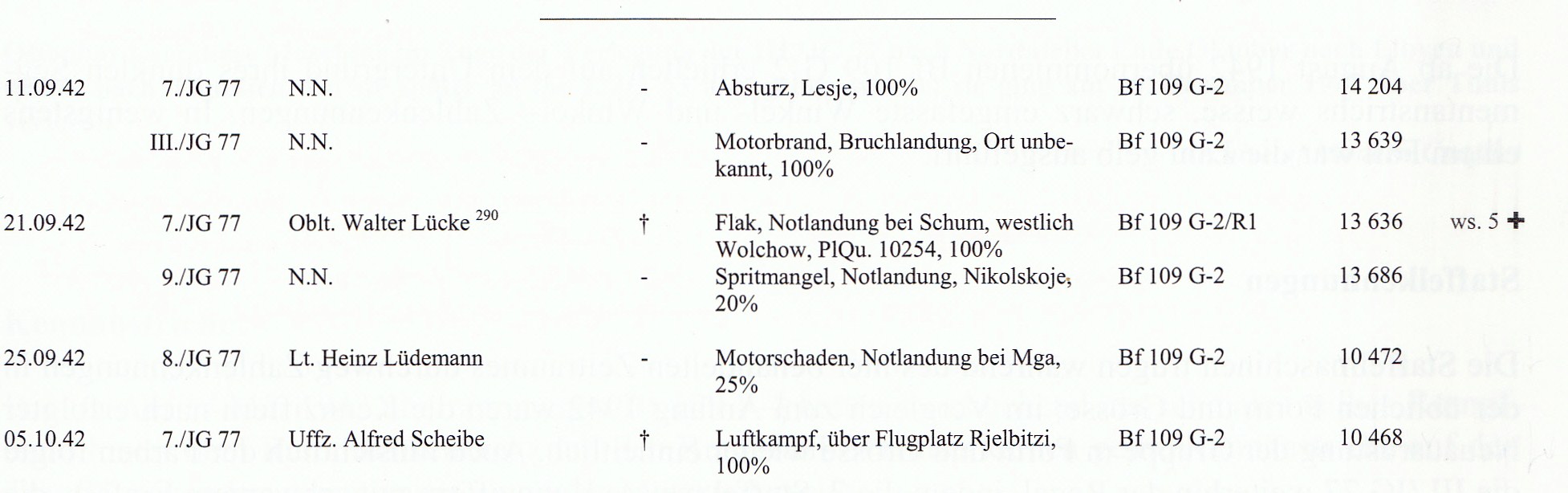

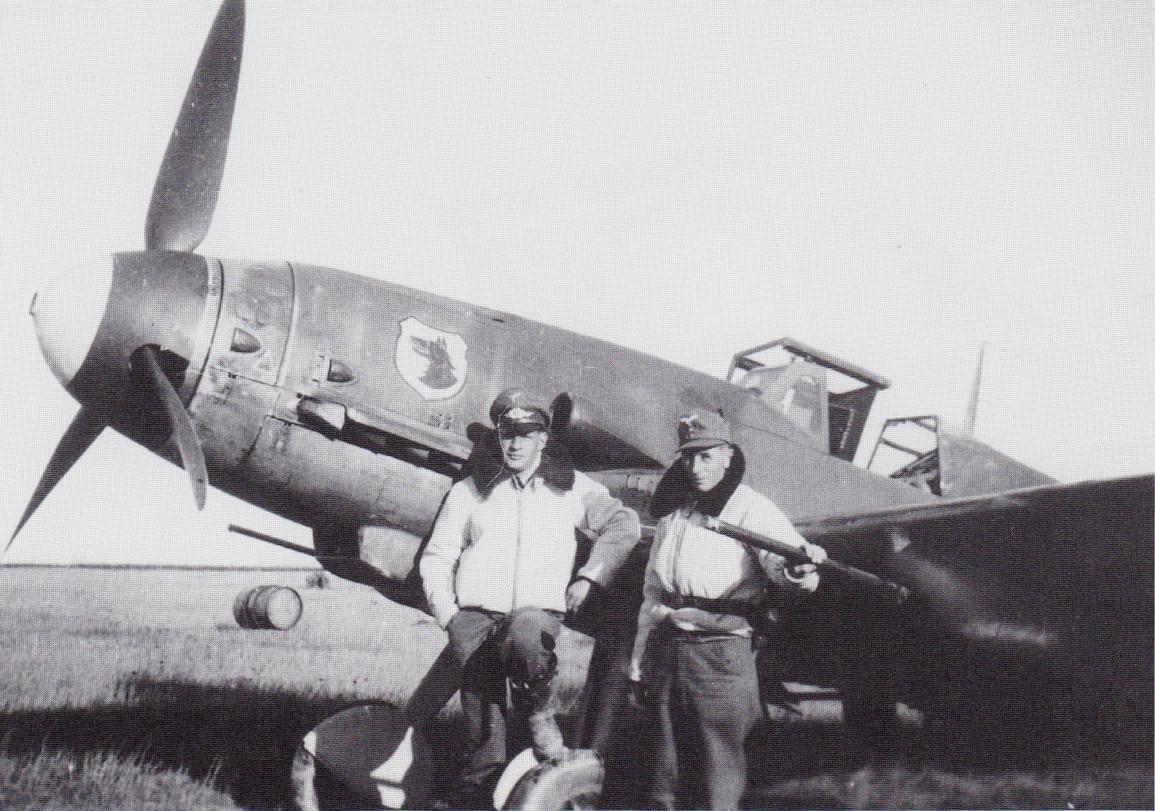

    На первом вложении Bf 109 G-2/R6 из 7./JG77. Завод изготовитель - понятия не имею. Фотография периода 1.5.1942 - 16.10.1942. На капоте видны отверстия под фильтр. Смотрим потери истребителей за этот период - второе и третие вложения.

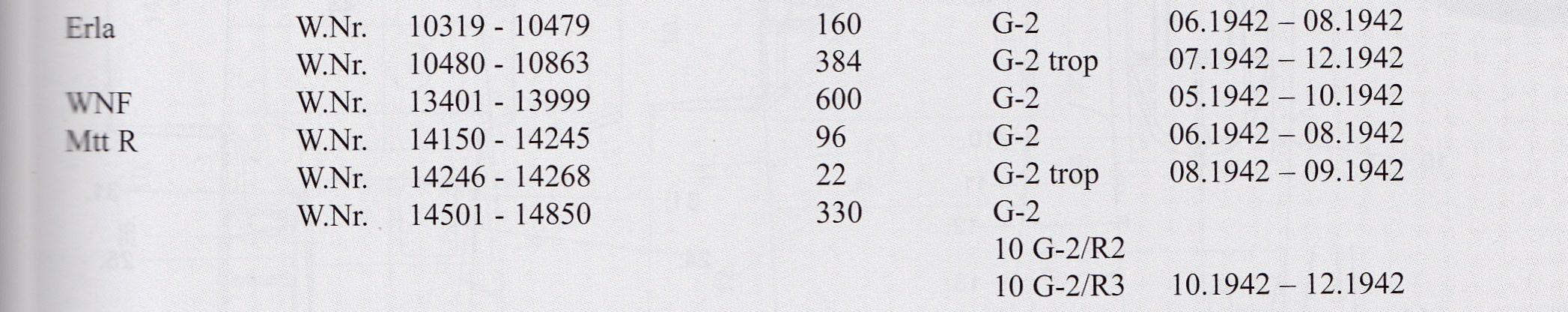

    Теперь смотрим изготовление Bf 109 G-2 - четвертое вложение.
    Все потери относятся к Bf 109 G-2, которые изготовляли заводы - Erla, WNF, Mtt R. Все эти заводы выпускали - Bf 109 G-2 и Bf 109 G-2 Trop. Выводы делайте сами.


    Images:

  13. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 Ausf. "G"

    Какие особые выводы здесь можно сделать?

  14. Adolf Mebius

    Adolf Mebius Flieger

    Повідомлення:
    5.543
    Адреса:
    Deutschland, Böblingen
    Re: Messerschmitt Bf-109 Ausf. "G"

    gurte-trommel - у Bf109G-6 производившихся в Венгрии, был производственный дефект из-за которого машина теряла в мощности и скорости?

  15. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Set Izengrimm. Выводы уже есть. Сегодня читаю в новой книге от Vogt:
    1. 90% Bf 109 G... имели признаки Bf 109 G... Trop.
    2. Bf 109 G-2 = Bf 109 G-2 Trop. Шильды разные.
    3. Исключение Bf 109 G... с моторами DB 605 D.
    Set Izengrimm. Можно поговорить об одном признаке Trop модификации. О системе включения или отключения фильтра.

  16. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

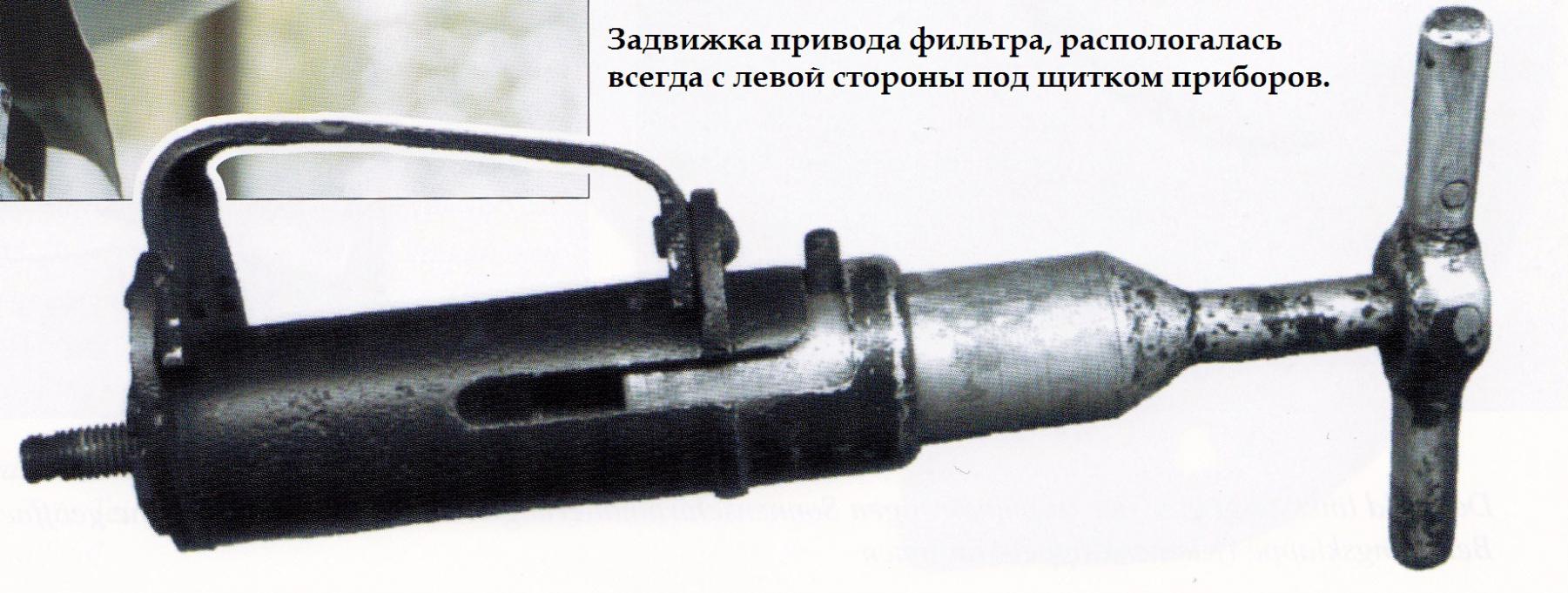

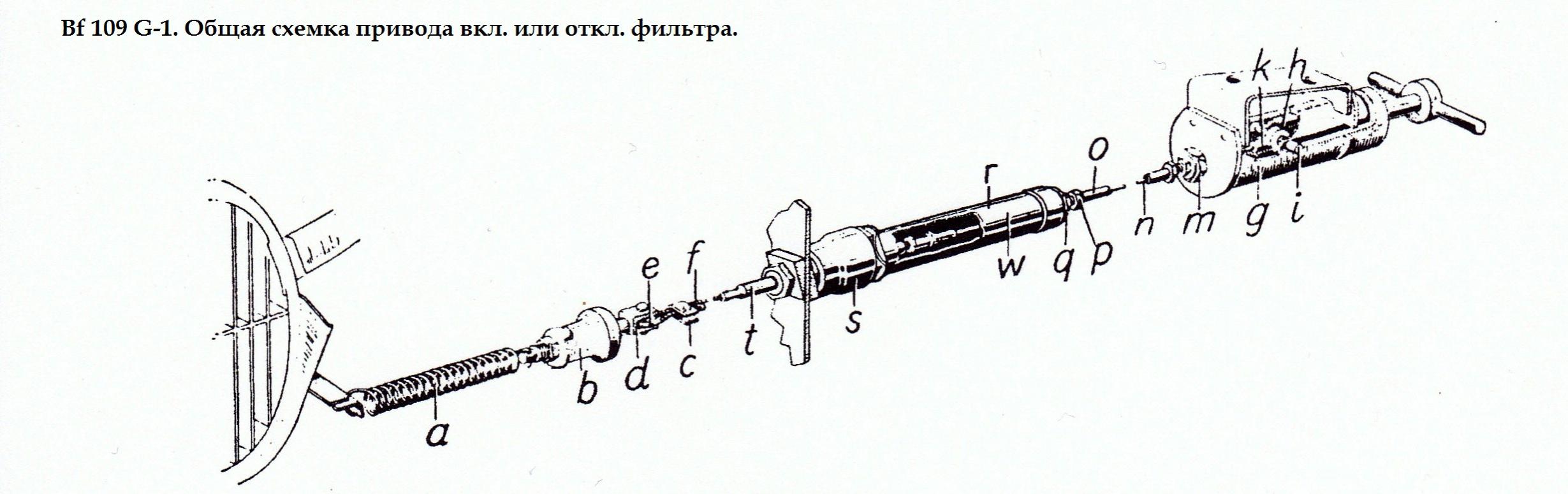

    Весь привод откр. или закр. фильтра, можно разделить на две части.

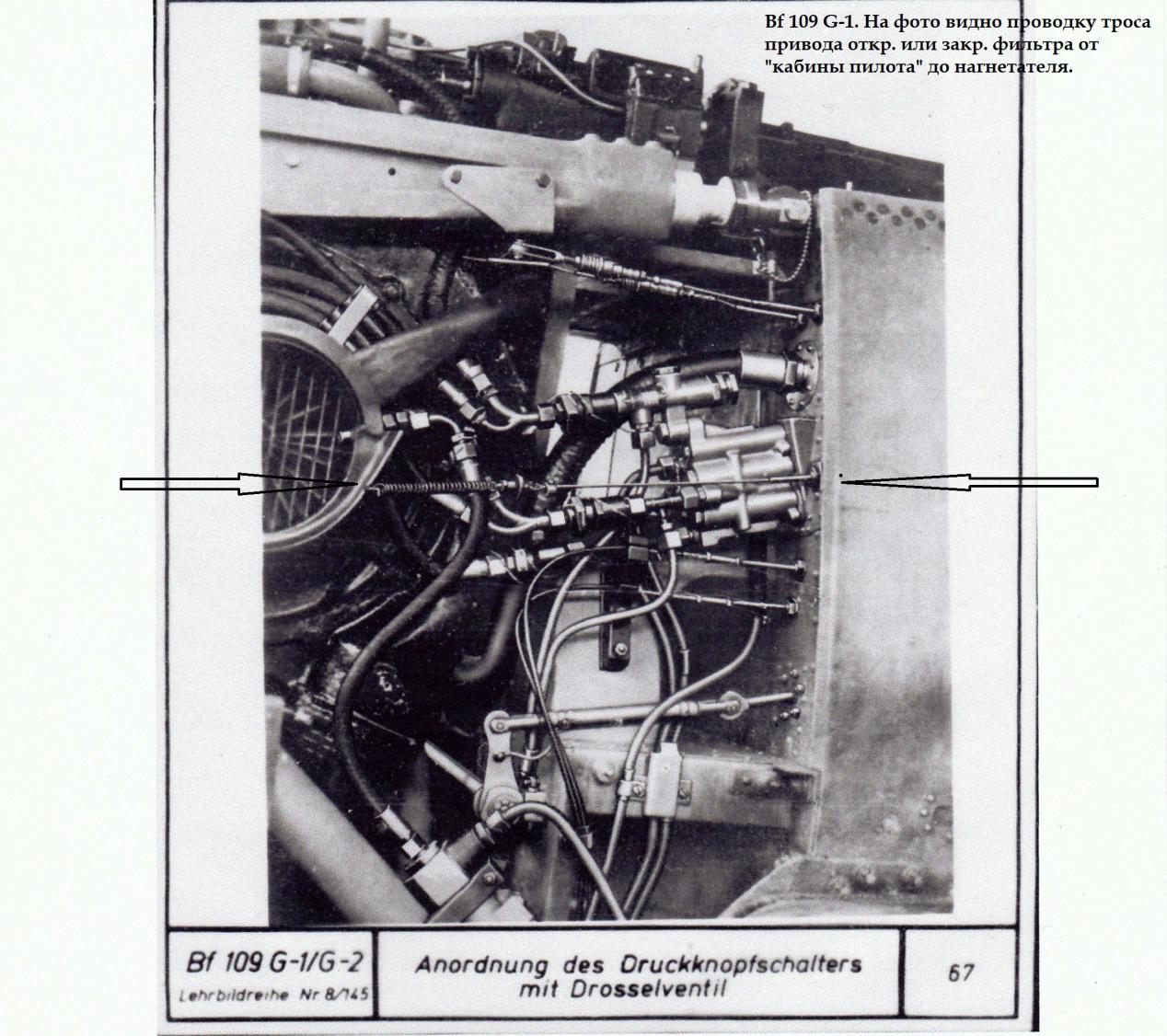

    Первая часть: привод фильтра от кабина летчика в моторный отсек до нагнетателя.
    Вторая часть: привод фильтра, который распологался на капоте.
    По первой части - коротко, схемки. Нужно смотреть фотографии.


    Images:

    legko подобається це.
  17. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Re: Messerschmitt Bf-109 Ausf. "G"

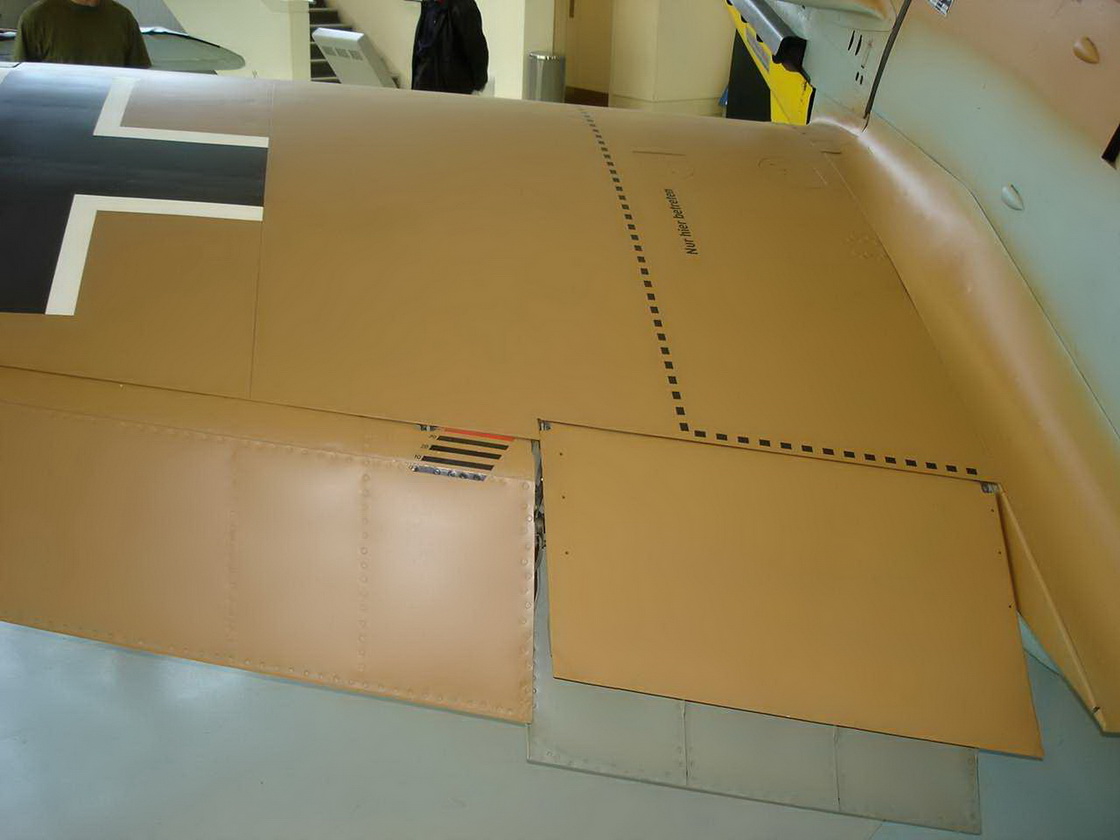

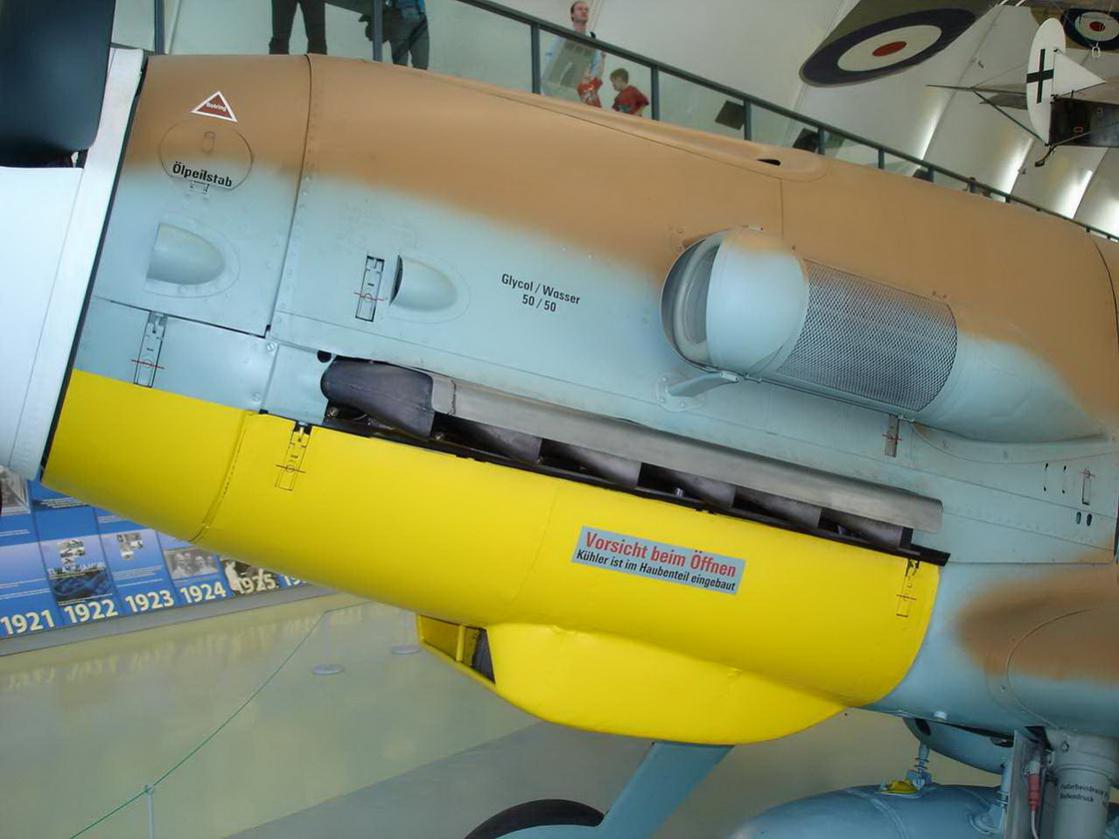

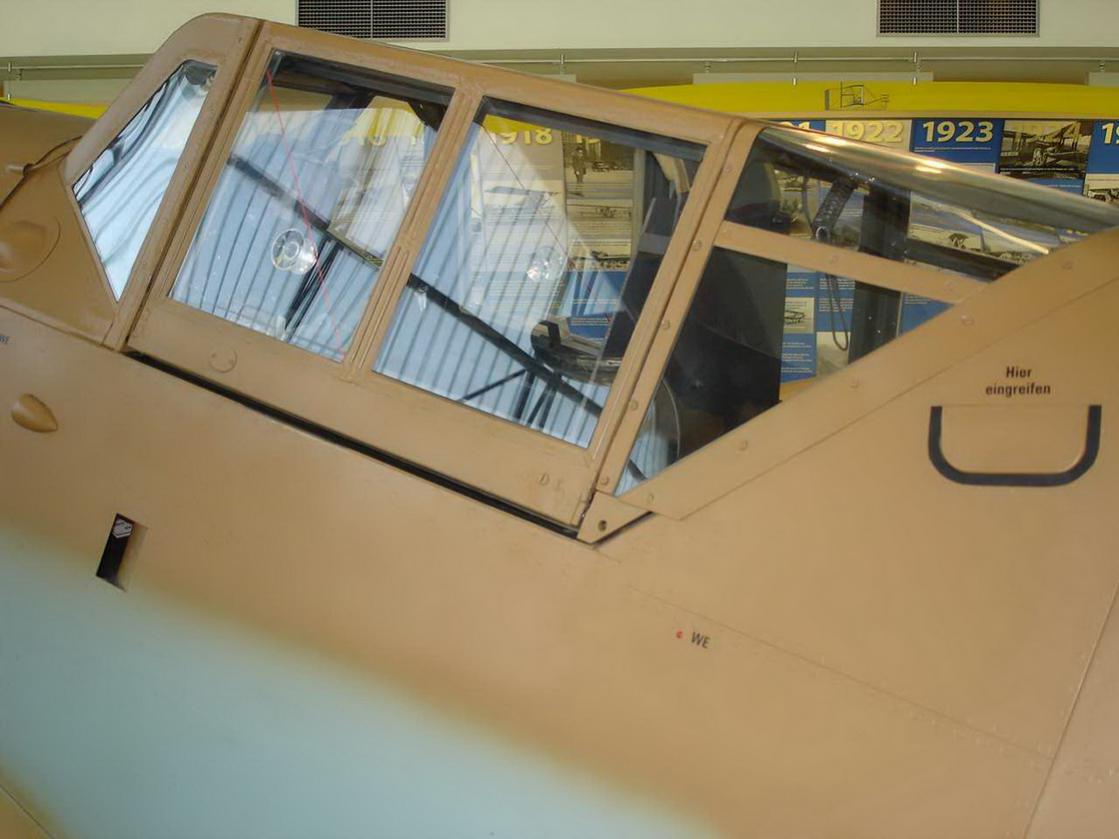

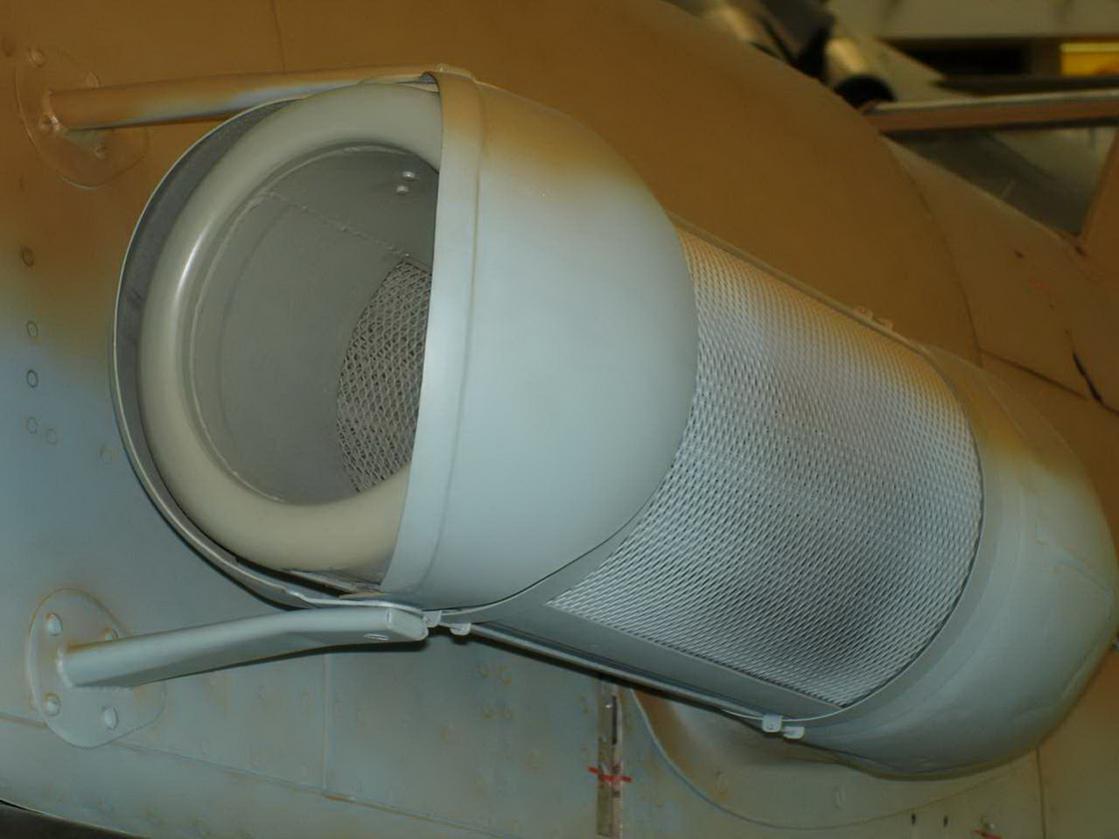

    Фотообзор 1


    Images:

  18. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Re: Messerschmitt Bf-109 Ausf. "G"

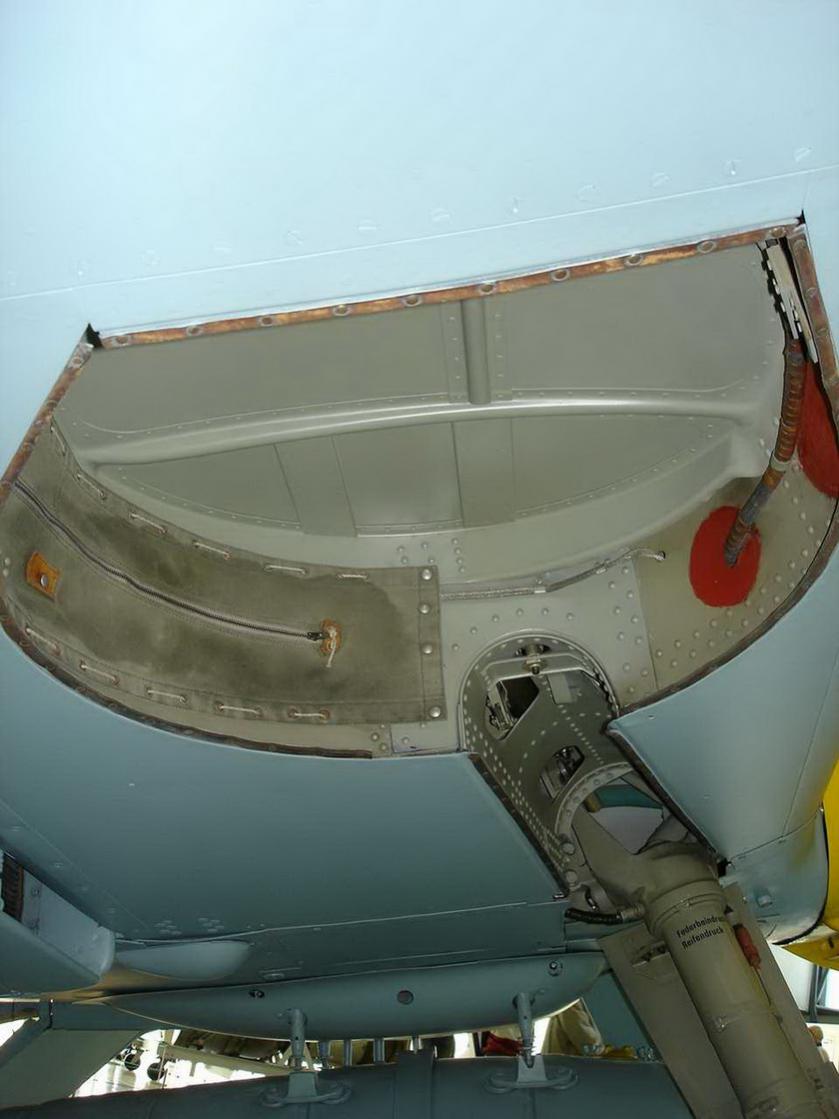

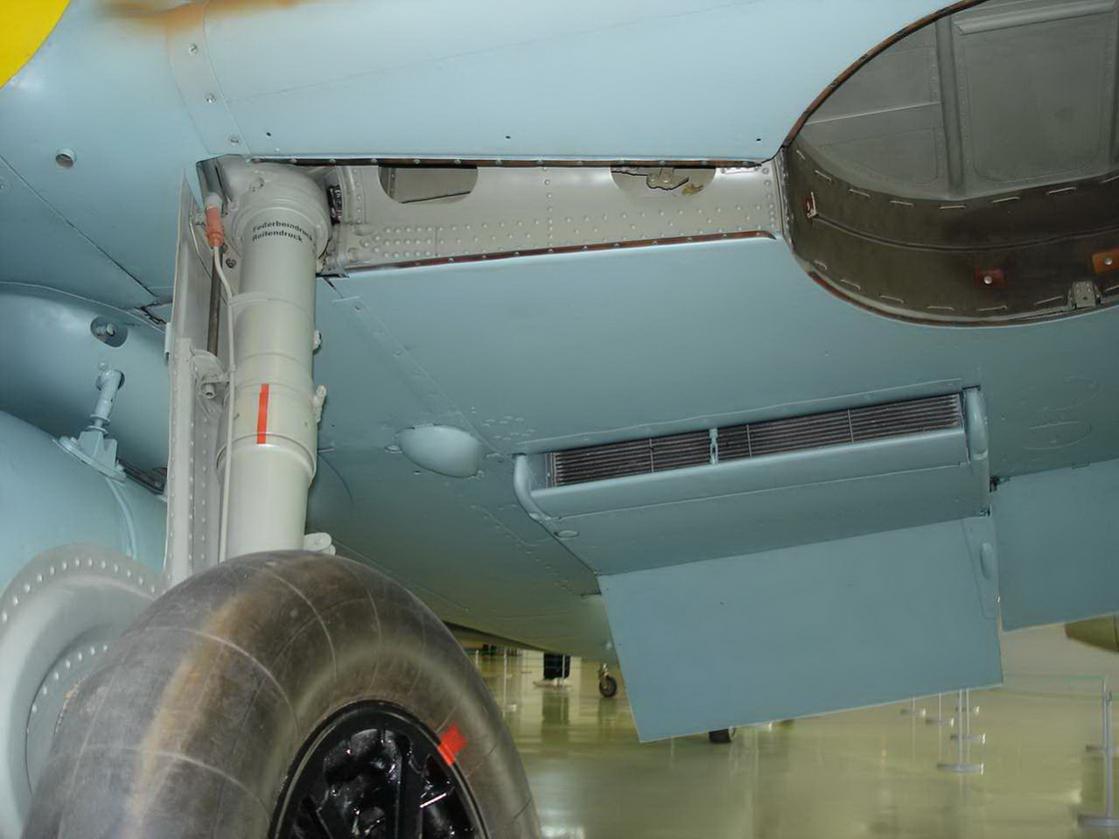

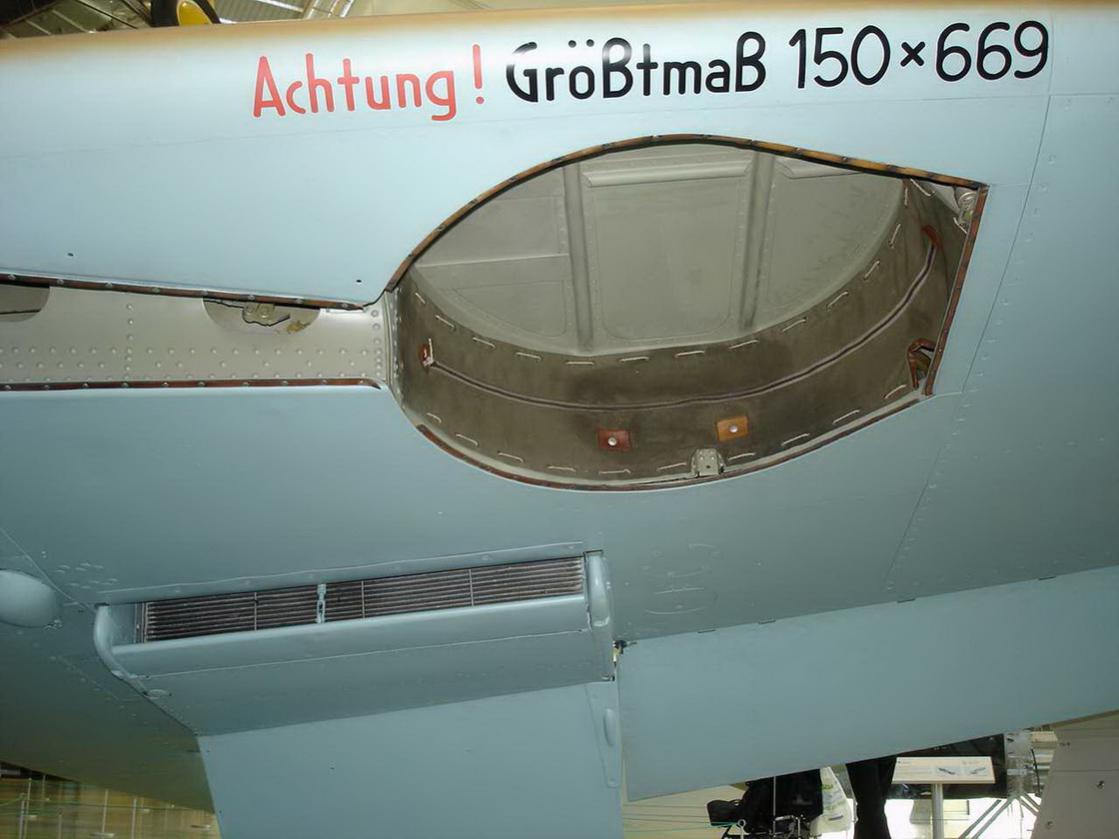

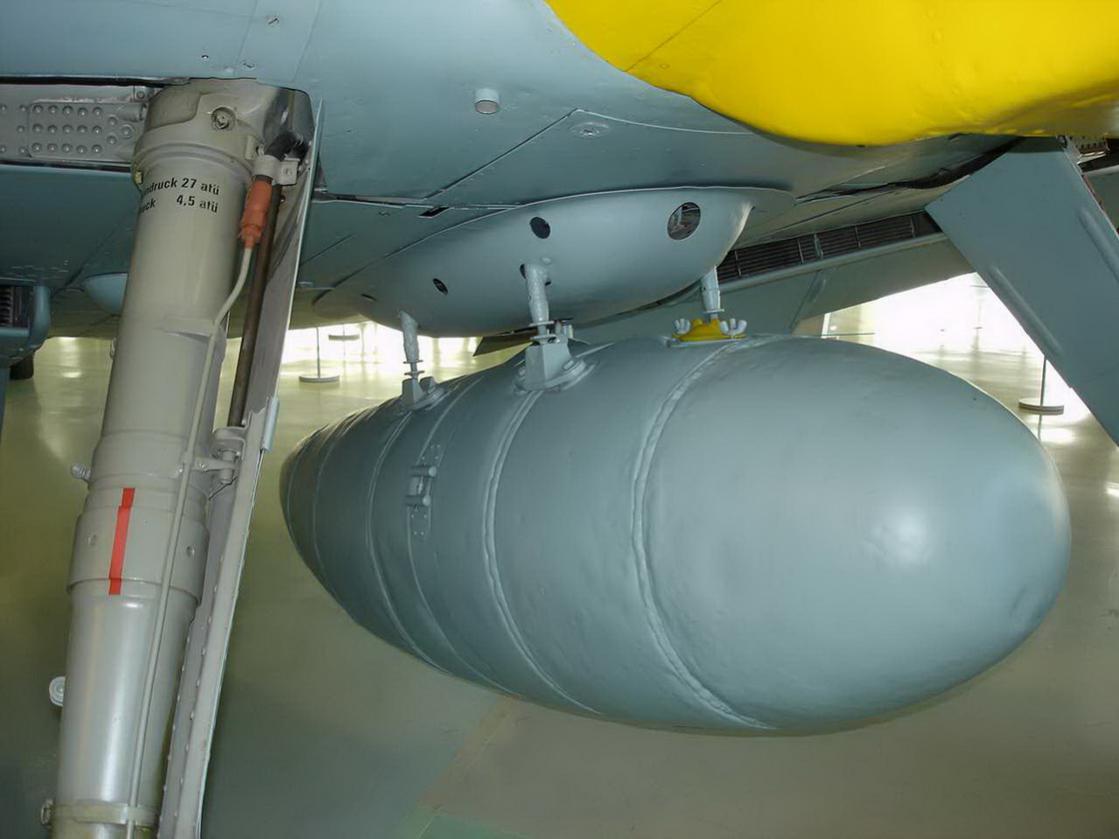

    Часть 2


    Images:

  19. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Re: Messerschmitt Bf-109 Ausf. "G"

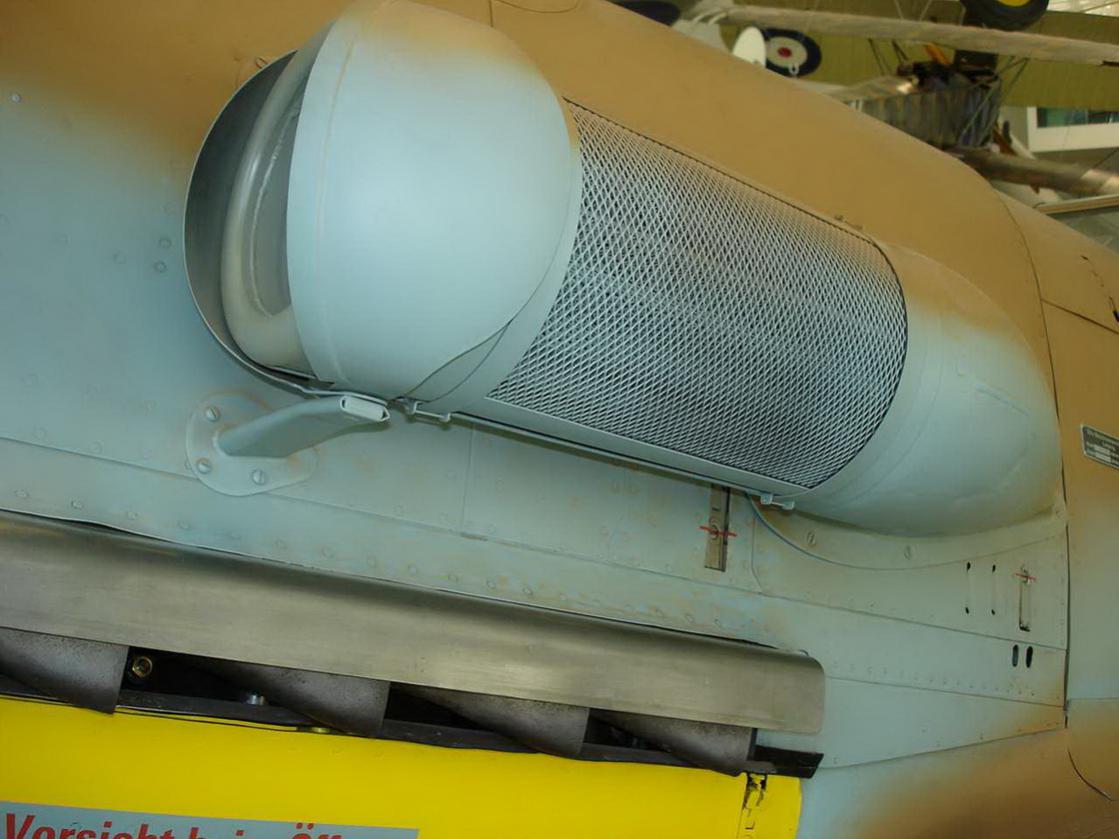

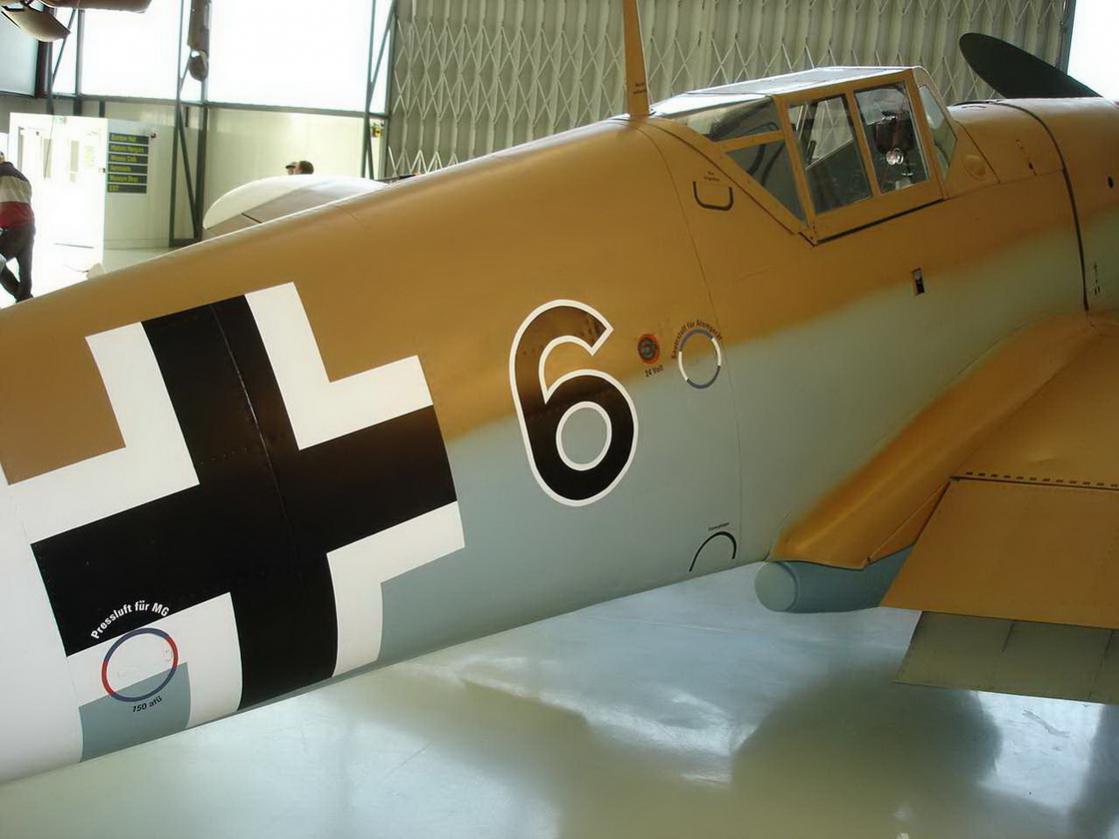

    Часть 3


    Images:

  20. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 Ausf. "G"

    Как-то прозвучало... Какие "G"? -10, или -5, или -1, например?
    Фогт пишет, что у 90 процентов этих самолётов стояло крепление под фильтр на капоте? Или отверстие под привод?

    Тунисская машина Людеманна
    http://reibert.info/forum/showpost.php?p=2384802&postcount=13

  21. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

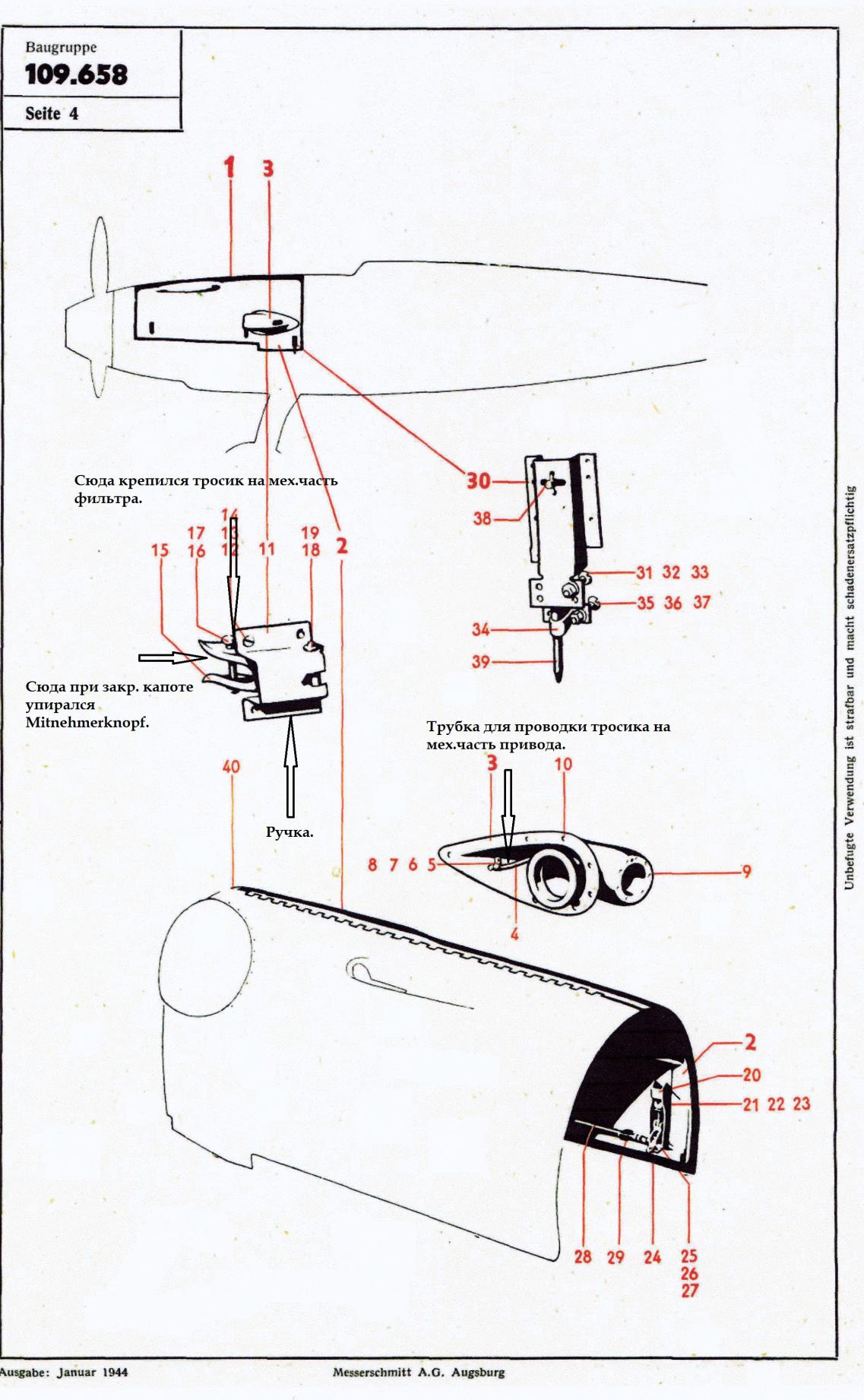

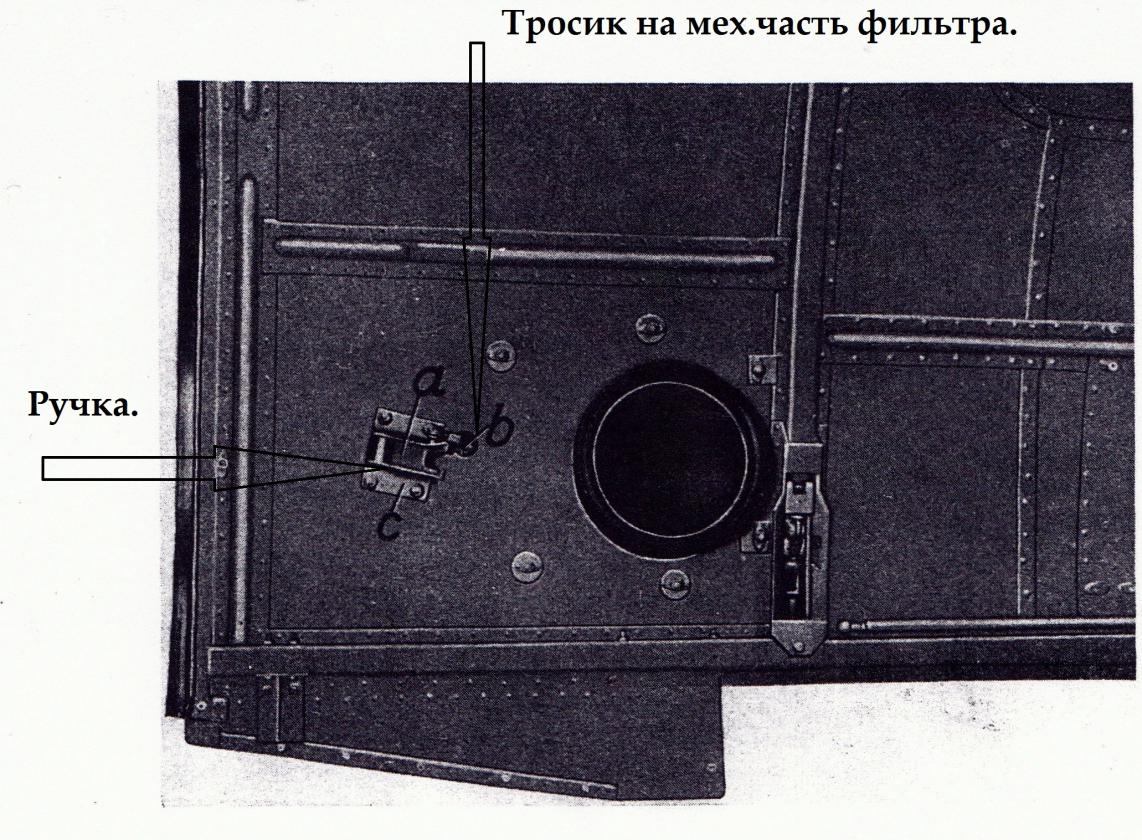

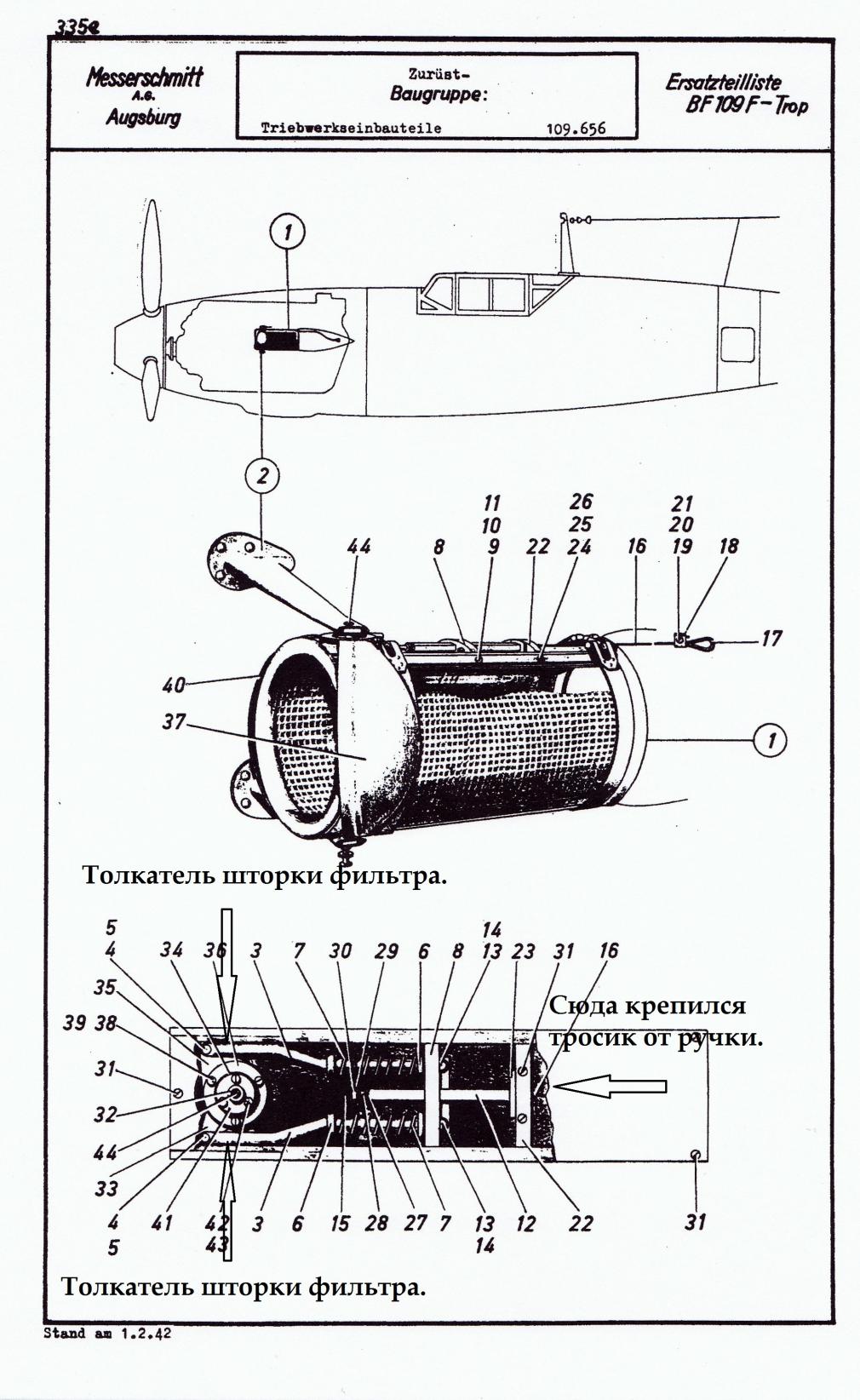

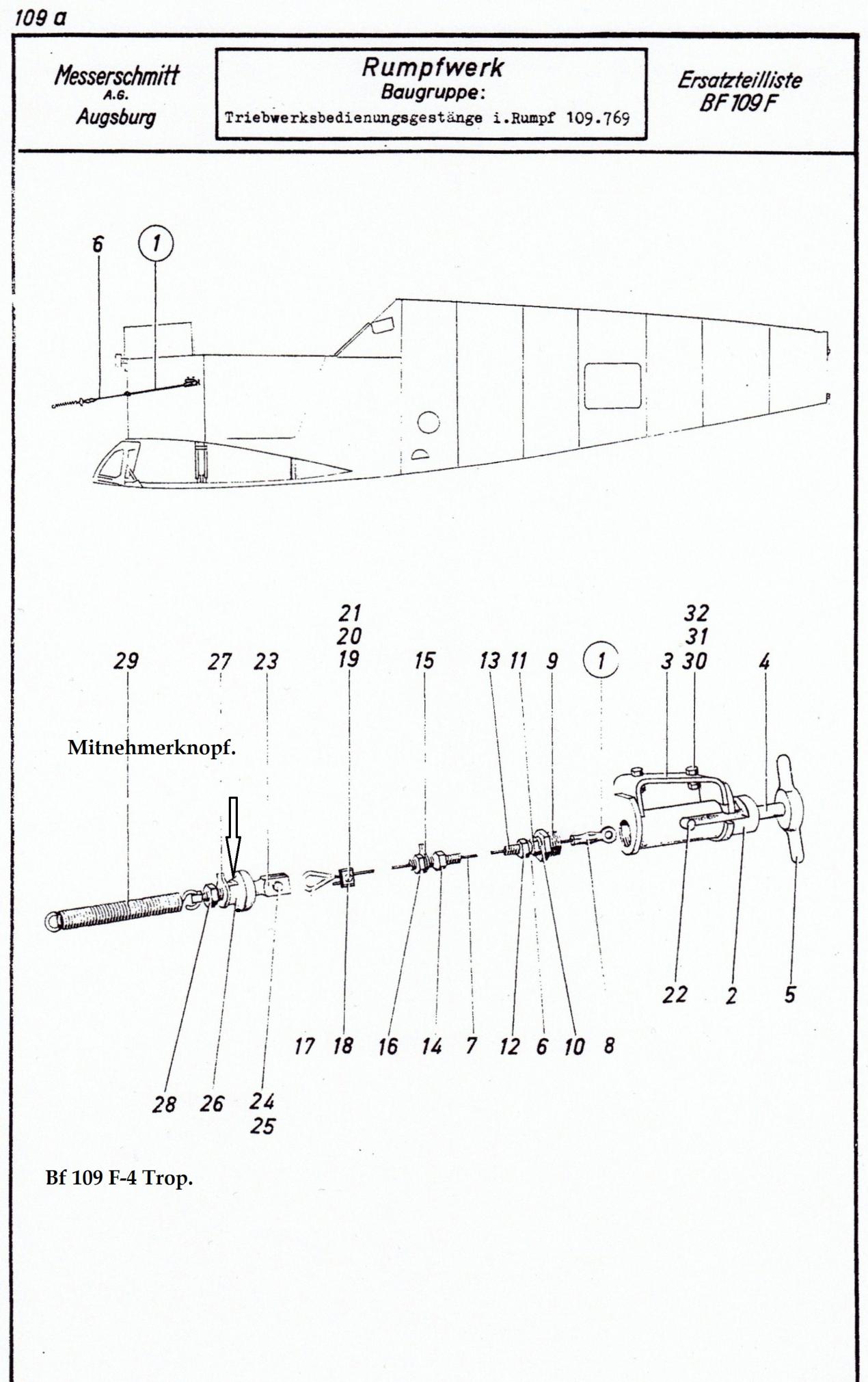

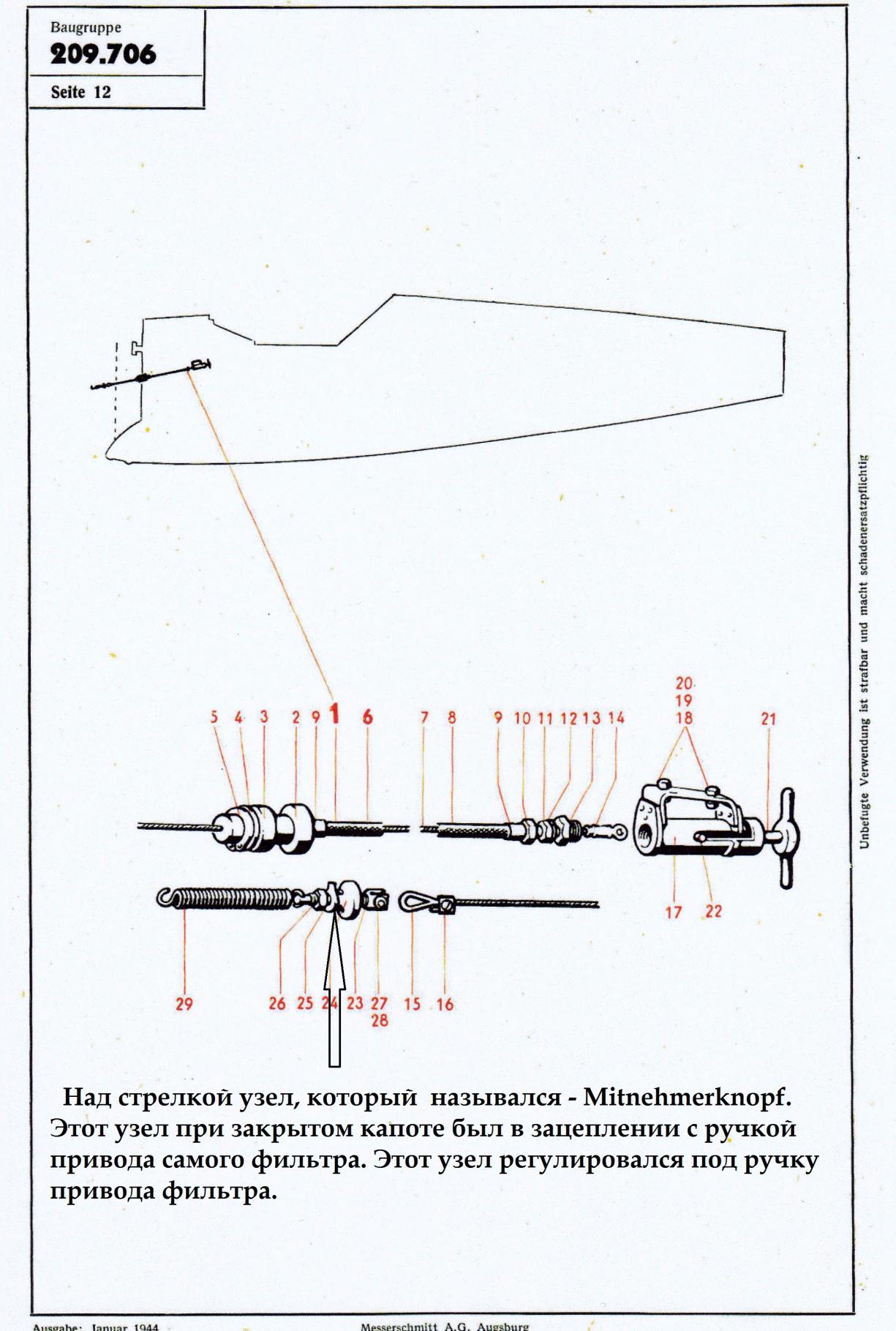

    Вторая часть. Капот. Схемки.

    Работало это так. Капот закрыт. При закрытии фильтра летчик тянул рукоятку задвижи и поворачивал стержень задвижки вправо, фиксировал привод. При этом трос благодаря пружине от нагнетателя перемещался, перемещался и Mitnehmerknopf.
    Mitnehmerknopf толкал ручку, которая стояла внутри капота. От ручки шел тросик на мех.часть фильтра. Фильтр закрывался.
    При открытии фильтра, летчик поворачивал стержень задвижки влево. Под действием пружин шторки фильтра вставали в положение открыто.


    Images:

    legko та Set Izengrimm подобається це.
  22. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Set Izengrimm. Нет разницы по самолетам, Bf 109 G-2 или Bf 109 G-2 Trop. Узлы шли одинаковые. Один истребитель на заводе получил комплект Trop, а другой нет. Но комплект Trop можно было воткнуть где угодно. Шильды будут отличаться.
    Vogt пишет, что 90% всех Bf 109 G... были подготовленны под комплект Trop.
    DB 605 D или Bf 109 AS имели другой нагнетатель. Конструкцию крепления привода нужно было изменять. Bf 109 G-10 или Bf 109 AS - это уже другой разговор.
    Отверстия на капотах - это была моя тема, а потом я у Vogt о процентах прочитал.

  23. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 Ausf. "G"

    У него что-то новое по теме вышло?

    Alteknare подобається це.
  24. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Я не очень слежу за его творчеством. Купил его книжку. Есть это совсем новое или переделка старого, я не могу сказать.


    Images:

  25. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Re: Messerschmitt Bf-109 Ausf. "G"

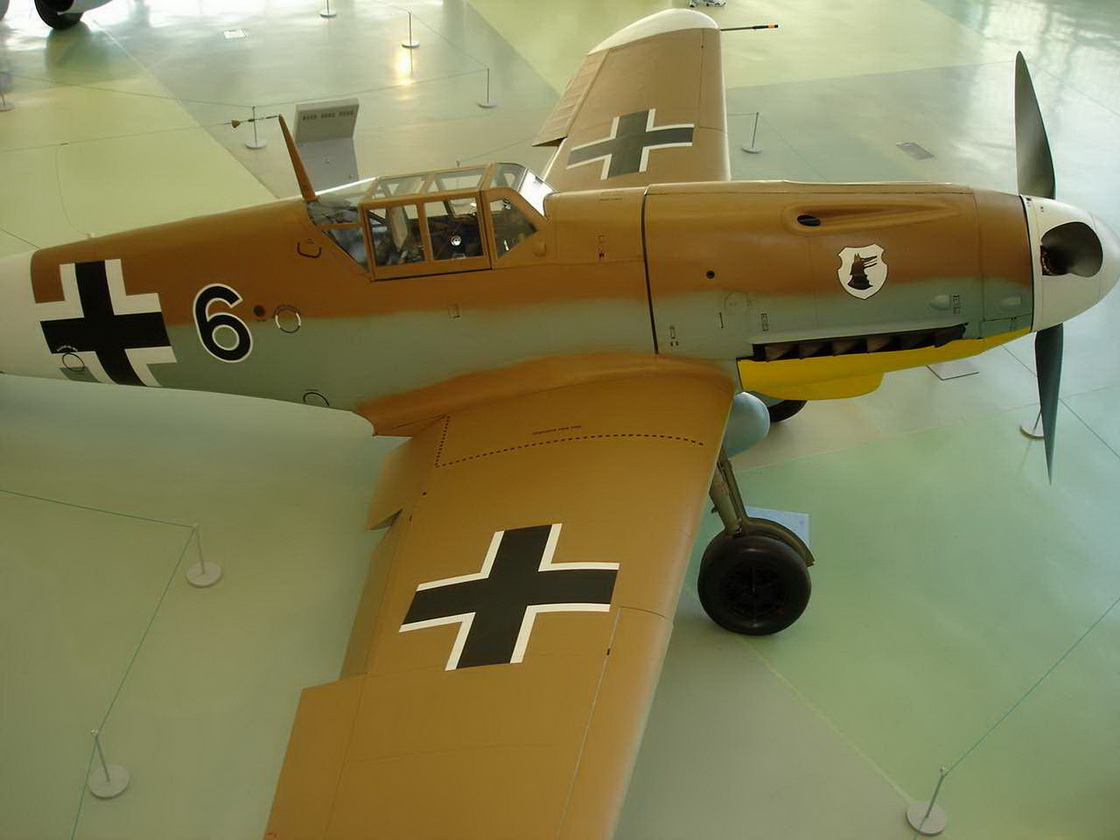

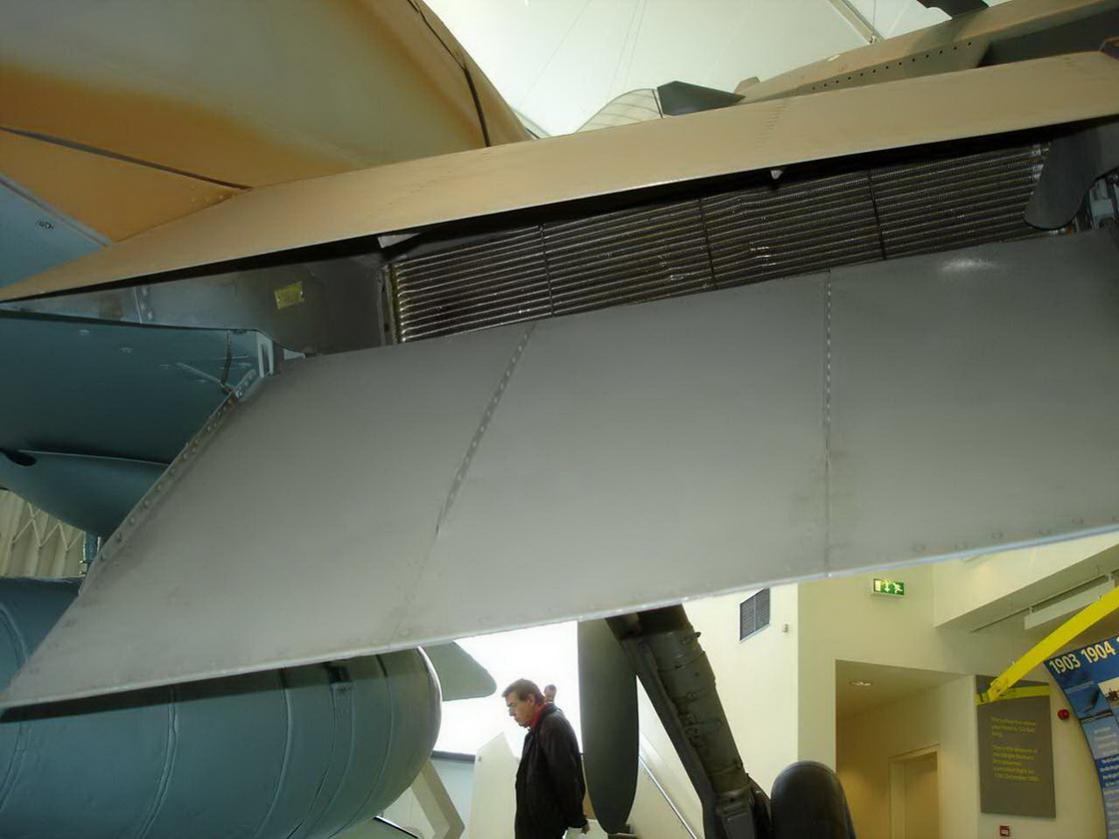

    Я правильно понимаю, эта машина стоит в Англии?

  26. +NOOR+

    +NOOR+ Leutnant

    Повідомлення:
    3.062
    Re: Messerschmitt Bf-109 Ausf. "G"

    да в музее RAF в Лондоне

    http://www.youtube.com/watch?v=RaEwyF9SHPg

    1 людині також подобається це.
