Messerschmitt Bf109G

Тема в разделе "Авиастроение", создана пользователем Adolf Mebius, 17 ноя 2009.

  1. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    1 человеку нравится это.
  2. Интересные лоты

    Интересные лоты

    1. 2199 грн.
    2. все на фото укрпочта + 30 грн
      35 грн.
    3. все на фото все мои лоты по ГТО, БГТО, спорт и тп. https://reibert.info/auction-histor...=81&search=...
      10 грн.
    4. Все на фото.Красивые ММГ.Деактив сверлением,или молотком кинетическим. Обойма складского сохранения,...
      200 грн.
    5. все на фото все мои лоты по ГДР https://reibert.info/auction-history/auctions?type=for_sales&user_id...
      150 грн.
    6. 3000 грн.
    7. любые доп фото по запросу защелка полностью рабочая
      5500 грн.
    8. все на фото все мои лоты по ГТО, БГТО, спорт и тп. https://reibert.info/auction-histor...=81&search=...
      10 грн.
    9. Пропоную до продажу фляжку германського вояка періоду ПСВ, у вельветовому чохлі. Стан фляжки та чох...
      1600 грн.
    10. в тяжёлом металле
      200 грн.
  3. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Re: Messerschmitt Bf-109 ausf. "G"

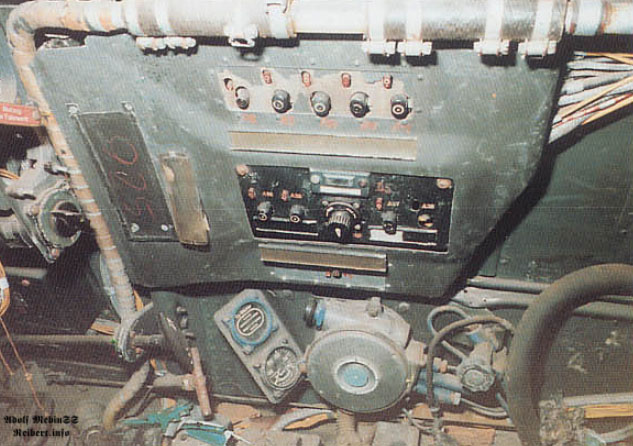

    Фото кабины Bf-109 G-6 (WNr.163824) ныне покоищегося в музее города Канберры, фото до музея и до реставрации. :)


    Изображения:

    3 пользователям это понравилось.
  4. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Re: Messerschmitt Bf-109 ausf. "G"

    1 и 2. Фото кабины Bf-109 G-2/Trop (WNr.10639) ныне покоющегося в музее города Дуксфорда, фото из музея после реставрации.


    Изображения:

    1 человеку нравится это.
  5. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Re: Messerschmitt Bf-109 ausf. "G"

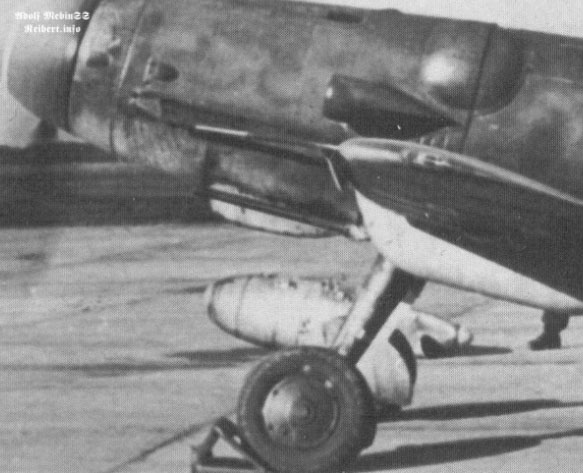

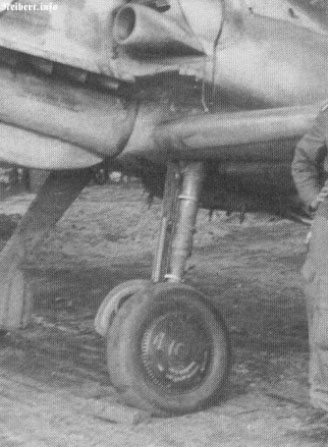

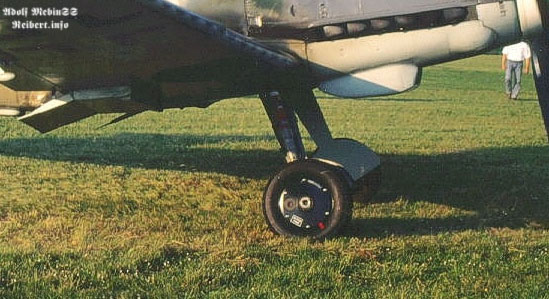

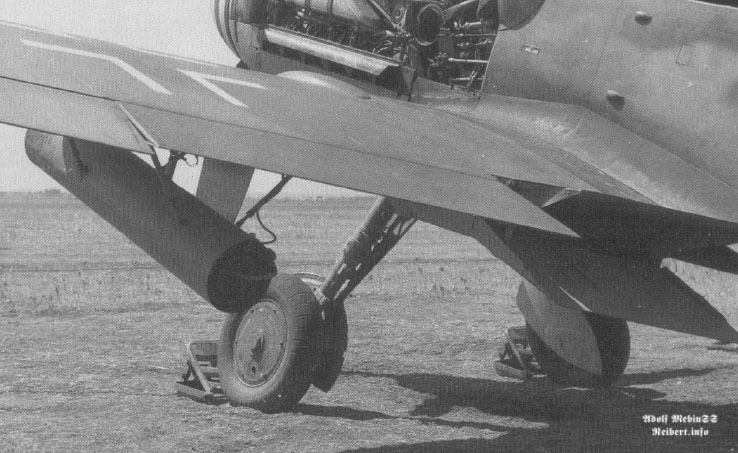

    Основная стойка шасси и колесо на версии Bf-109 G-6.


    Изображения:

    4 пользователям это понравилось.
  6. Josef Danel

    Josef Danel Moderator

    Сообщения:
    29.512
    Адрес:
    Kyiv, Ukraine

    Изображения:

    5 пользователям это понравилось.
  7. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen

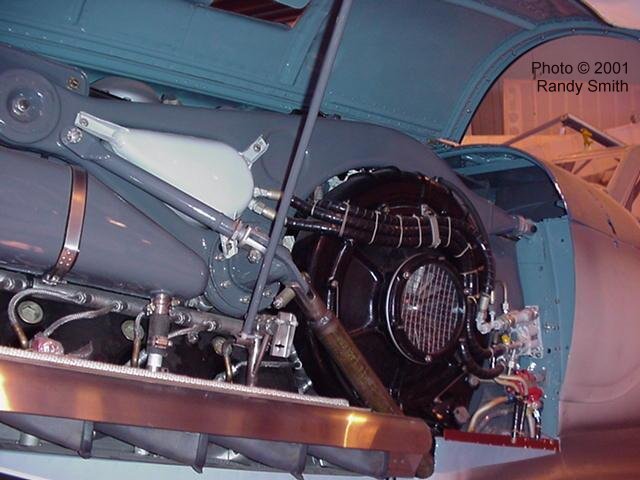

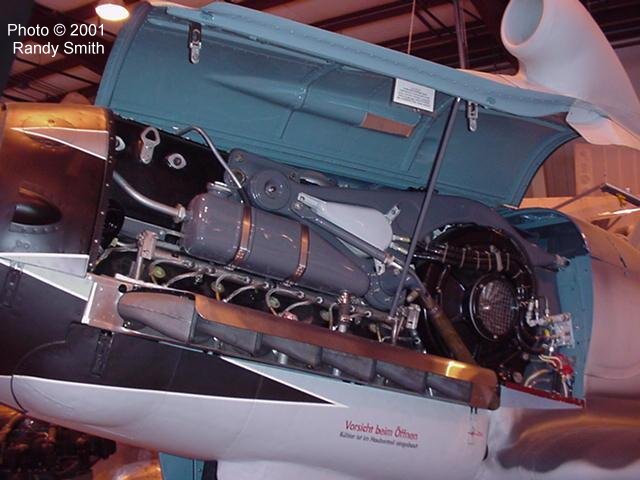

    Re: Messerschmitt Bf-109 ausf. "G"

    Йозеф! :) Это кака! :D Посмотри на цвета и глянец - сплошь гламур! :smile_10::D
    ...
    Могу сказать одно этот Bf-109 "G" был убит при расскраске. :( Пользоваться с этих фото можно всем, кроме цветов окраски!
    Вот ссылка на все фото этого Bf-109: http://www.aircraftresourcecenter.com/AWA1/001-100/walk037_Me-109_G-10/part2/walk037b.htm

  8. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Re: Messerschmitt Bf-109 ausf. "G"

    Дабы "добить" окрас кабины. :) Тот же Bf-109 G-2/Trop (WNr.10639) с "человеческой" окраской кабины. :) Основной цвет, как видите RLM 66. :)


    Изображения:

    5 пользователям это понравилось.
  9. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.967
    Адрес:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 ausf. "G"

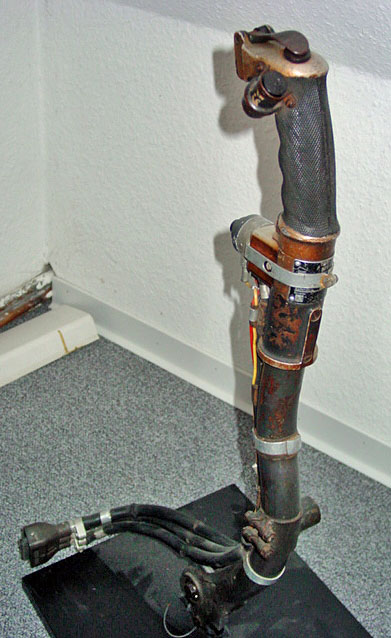

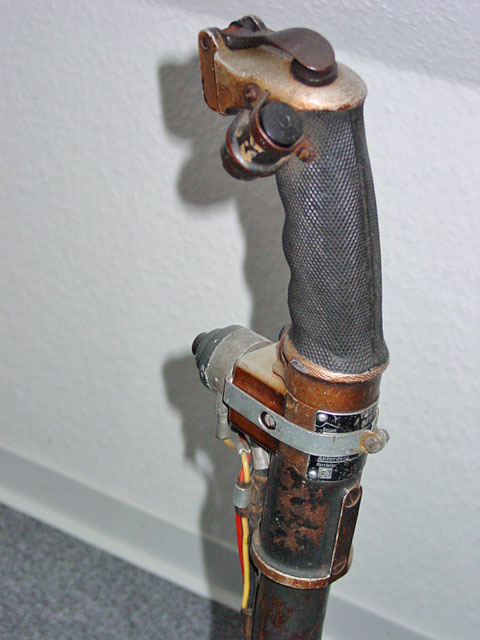

    А вот таковой известный девайс close-up:

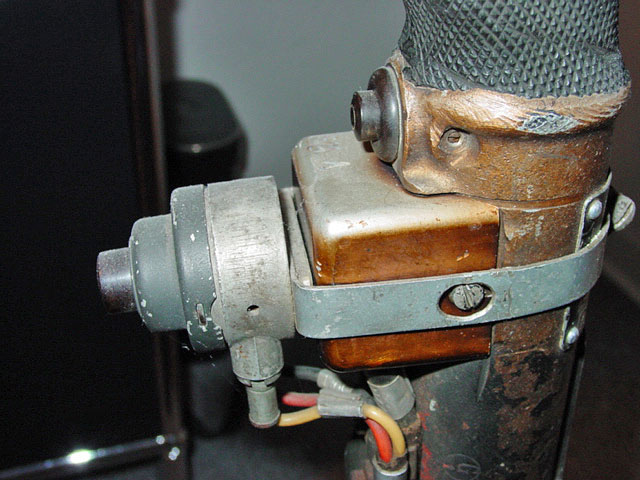

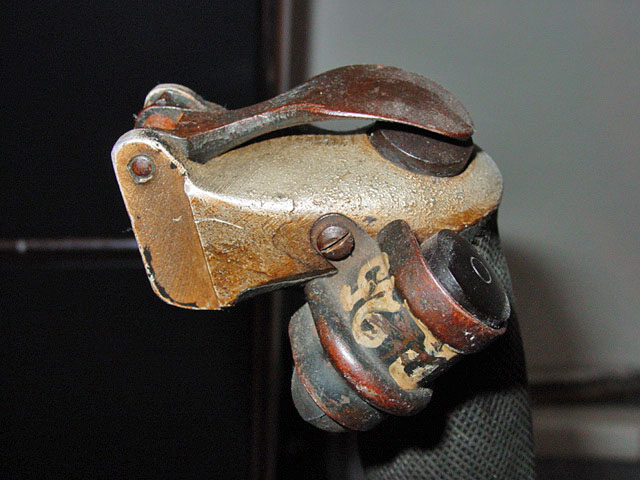

    РУС машины Bf-109G, доныне сохранённый. Версия KG13A. Все кабели подключения и управления на месте. В отличие от стандартного РУСа, на этом есть дополнительная кнопка (фото 4, на кронштейне) - используемая для пневматической перезарядки пушки МК-108.

    То, что на верхней кнопке слева нарисован код R25, вполне возможно может означать, что это не от слова "Rakete", а, как пишут люди - обозначение кнопки сброса бомб (по мануалу 1944 года к Bf-109G). Хотя могли и переподключить в поле уже...


    Изображения:

    Alteknare, Маки и Подорожный нравится это.
  10. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.967
    Адрес:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 ausf. "G"

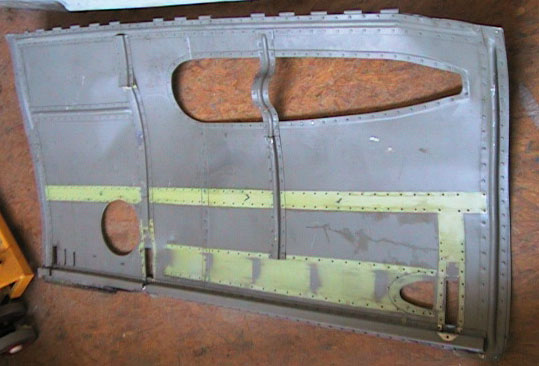

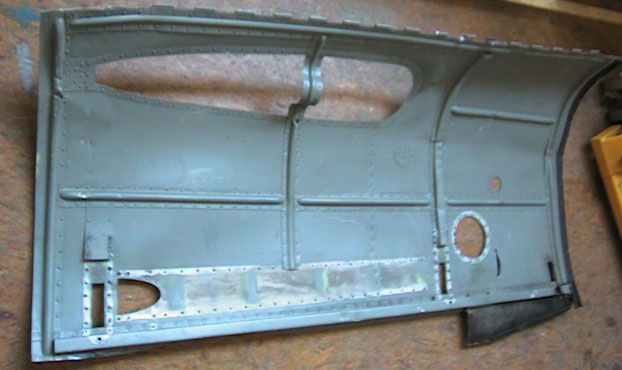

    И вот ещё: фото с аукциона: оригинальная крышка капота Bf-109G-4. Стоит всё это счастье 4 532 доллара, так что давайте просто посмотрим:)


    Изображения:

  11. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.967
    Адрес:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 ausf. "G"

    Ну и вот интересно: блок контроля дыхательной кислородной смесью. Машина - Bf-109G-10.


    Изображения:

  12. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Re: Messerschmitt Bf-109 ausf. "G"

    Макс, если там написанно, что это "G-10" - это ещё не означает, что это от "G-10". :)

  13. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.967
    Адрес:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 ausf. "G"

    Миш, там из всей инфы - просто табличка под девайсом... Я бессилен:)

  14. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.823
    Адрес:
    Россия
    Re: Messerschmitt Bf-109 ausf. "G"

    Просьба значится добавить сюда немного побольше хороших боковых фото патрубков, дабы оценить так сказать положение их и применить сие знание в славном деле стендового моделизма. :)

  15. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Re: Messerschmitt Bf-109 ausf. "G"

    По просьбам трудящихся...:D:D:D
    ...

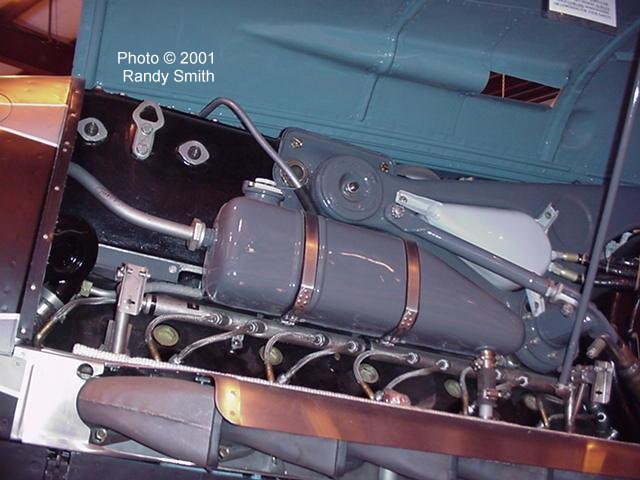

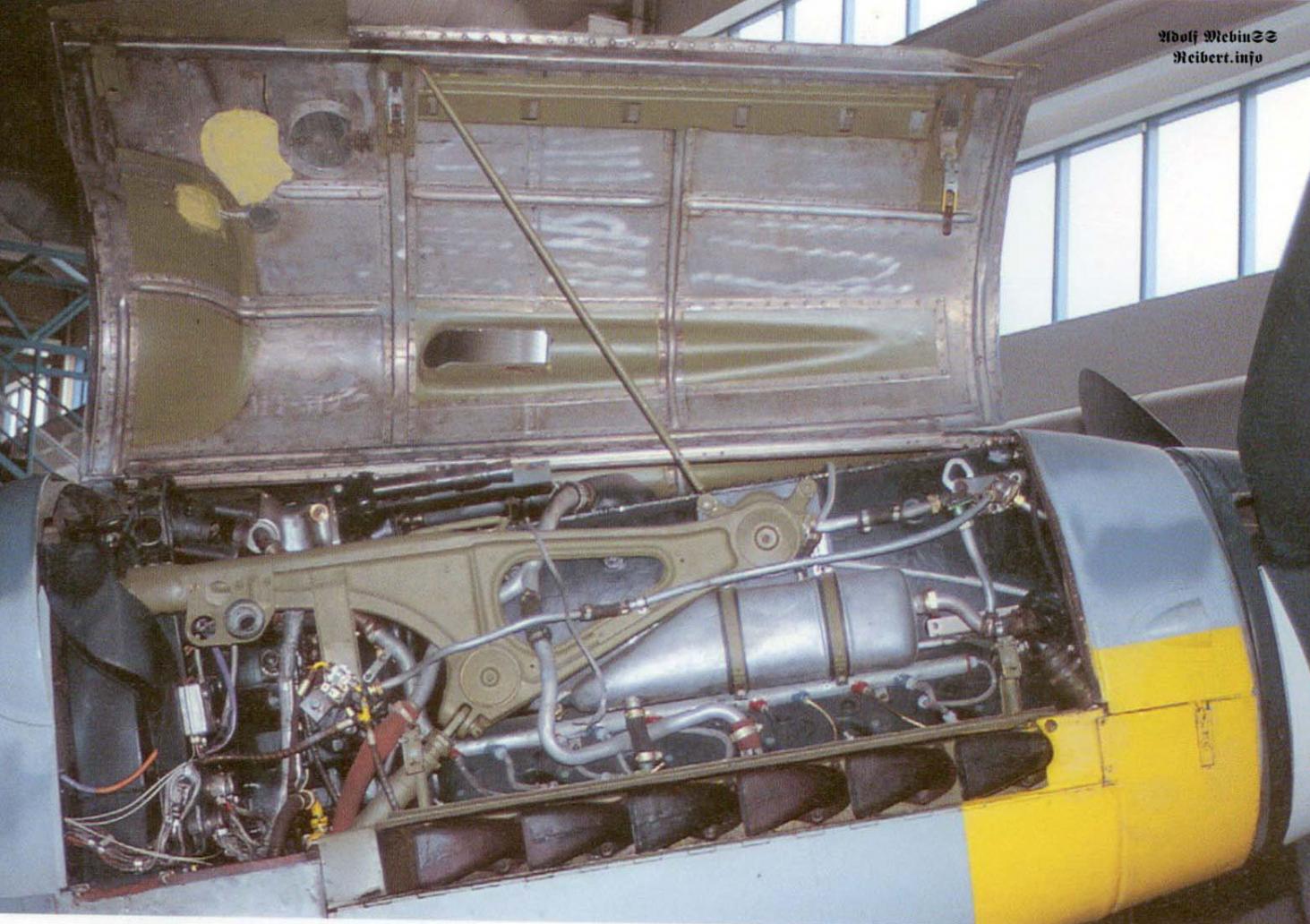

    1-2-3. Виды на мотогандолу и выхлопные патрубки "финского" Bf-109 G-6.
    4. И на не реставрированом G-6. :)
    5. Тоже самое на Bf-109 G-2/Trop. (2 в 1, фото с обоих сторон) :)


    Изображения:

    4 пользователям это понравилось.
  16. Егоров Н.Б.

    Егоров Н.Б. Stabsgefreiter

    Сообщения:
    586
    Адрес:
    PQ 7627
    Re: Messerschmitt Bf-109 ausf. "G"

    Коллеги выложили очень интересный документ по техническим изменениям в производстве Ме-109:

    http://www.ahs.no/articles/Bf109_Changes.pdf

    2 пользователям это понравилось.
  17. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Messerschmitt Bf-109 ausf. "G"

    Дополнение: После войны в Чехословакии имелись Bf 109G/K под обозначением S-99, Bf 109G-12 под обозначением CS-99 и Bf 109G/K в реконструкции завода Avia под обозначением S-199.

  18. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Messerschmitt Bf-109 ausf. "G"

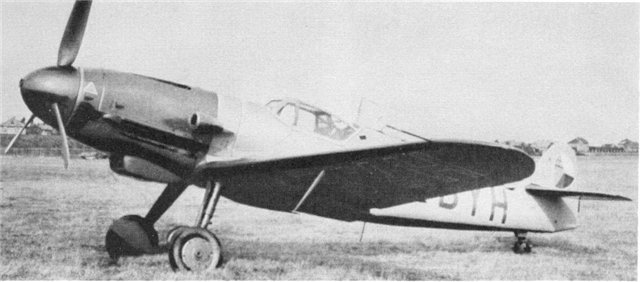

    Чешские "109-е" завода Avia:


    Изображения:

  19. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.967
    Адрес:
    Чорний Вігвам
    Re: Messerschmitt Bf-109 ausf. "G"

    Bf-109G-0, уникальный вариант "бабочкин хвост", 1943 год.


    Изображения:

    G-0 1943.JPG
    1 человеку нравится это.
  20. Олег-задира

    Олег-задира Obergefreiter

    Сообщения:
    205
    Адрес:
    Лубянка
    Re: Messerschmitt Bf-109 Ausf. "G"

    эх... а кто-нибудь может порадовать хорошими фото с видом на капот сверху или снизу? Да и целиком увидеть машину в хорошем качестве сверху или снизу было бы здорово... Чтоб было наглядно в том числе и на сколько патрубки выступают за обводы капота.

  21. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Messerschmitt Bf-109 Ausf. "G"

    Пост 18, фото - экспериментальное хвостовое оперение конструкции Рудлицкого. Тестировалось на самолете Bf-109 G-03 (заводской номер 14003, регистрационный VJ+WC). Машина была оснащена мотором DB 601E, позаимствованным с Bf 109F. Далее ставились DB 605. В серии G-0 было 12 машин. С таким хвостовым оперением тестировалась только одна.

  22. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Messerschmitt Bf-109 Ausf. "G"

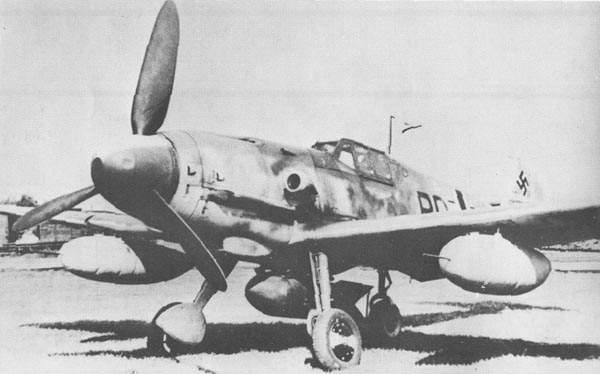

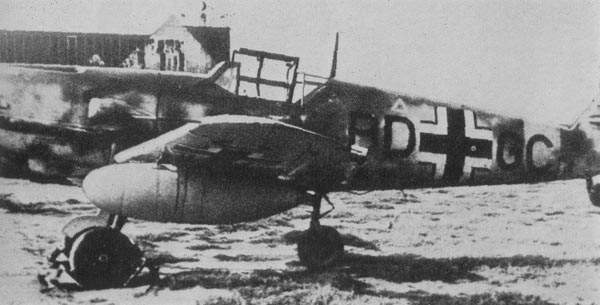

    Есть ли у кого хорошее фото Bf 109 G-2 с четырехточечным шасси FiSk 199?

    Хафнер нравится это.
  23. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Наверно нужно сделать еще раз тему Bf 109 AS.
    B понятие Bf 109 AS входят истребители модификации G с мотором DB 605 AS. Это истребители:
    1. Bf 109 G-5, G-5/U2, G-5/R2.
    2. Bf 109 G-6, G-6/U2, G-6/U4, G-6/R4.
    3. Bf 109 G-14, G-14/U4, G-14/U6.
    Истребители Bf 109 G-10 или Bf 109 K-4 не относятся к понятию Bf 109 AS.
    Выше указанные истребители могли иметь "AS-Zustandes". "AS-Zustandes" - это наличие на истребителе некоторого оборудовния. При наличии этого оборудования название истребителя к примеру Bf 109 G-5/U2 изменялось на Bf 109 G-5/U2/AS.
    При снятии с истребителя "AS-Zustandes", истребитель получал изначальное обозначение Bf 109 G-5/U2.
    Истребители Bf 109 AS с druckdichter Kabine:
    Bf 109 G-5, G-5/U2, G-5/R2.
    Истребители Bf 109 AS с системой GM 1:
    Bf 109 G-5, G-6/U2, G-6/R4.
    Истребители Bf 109 109 AS c системой MW 50:
    Модификации Bf 109 G-14.
    Rüstsätze:
    Rüstsats 1 - 1 ETS 500/ XI b (исключение истребители Bf 109 G-5, G-5/U2, G-5/R2).
    Rüstsats 6 - консольные MG 151.
    Rüstsats 7 - Peilrufanlage.

    Alteknare нравится это.
  24. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    Re: Messerschmitt Bf-109 Ausf. "G"

    Bf 109 AS, это в первую очередь тема - МОТОР.
    Вопросов по этой теме очень много и не всегда можно найти на них ответы.
    В разговоре об Fw-190 возникла тема о нагнетателях.

    Вопрос к Kamerad hjj:
    Вот два вложения. На одном снимке мотор DB 605 DM, на другом DB 605 АS с системой GM 1.
    Хочется знать Ваше мнение, назовите пожалуйста, на каком снимке какой мотор и тип нагнетателя.
    Вопросов очень много.


    Изображения:

  25. hjj

    hjj Oberschütze

    Сообщения:
    131
    Адрес:
    Россия. Алтай
    Re: Messerschmitt Bf-109 Ausf. "G"

    :)

    Так я не эксперт. Просто в той теме отметил, что AS - это не мотор с нагнетателем не от DB 603 G, а от DB603A.

    По моему скромному мнению, слева D , а справа AS. Хотя признаюсь честно , вы меня здорово запутали. :) Но слева точно мотор модификации D.

    Пойдёт?


    Изображения:

    1 человеку нравится это.
  26. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Messerschmitt Bf-109 Ausf. "G"

    Первое и у меня есть, а вот за второе - респект и спасибо! А детальнее нет?
