Re: Messerschmitt Bf-109 Ausf. "F"

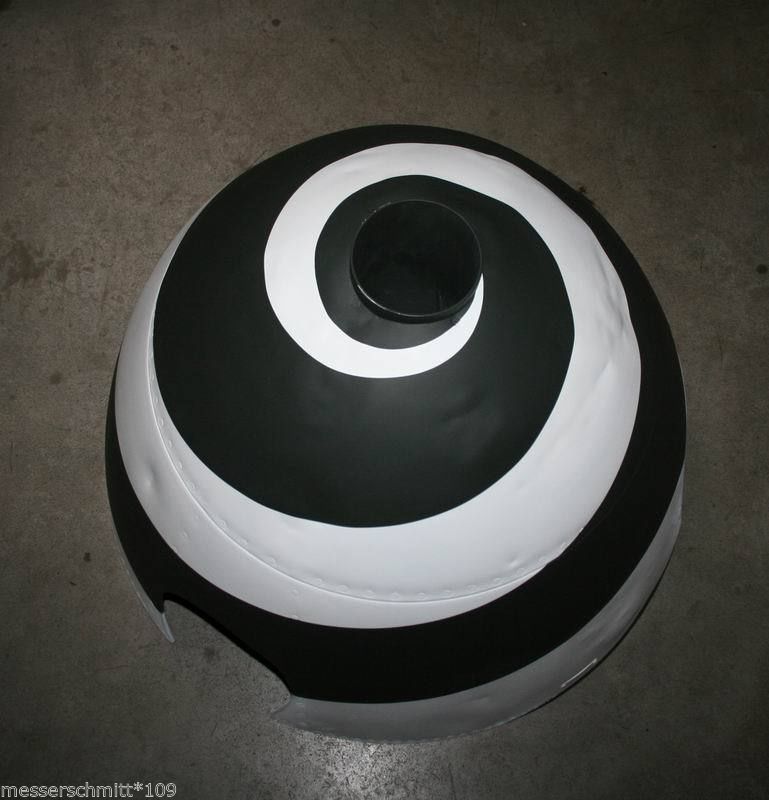

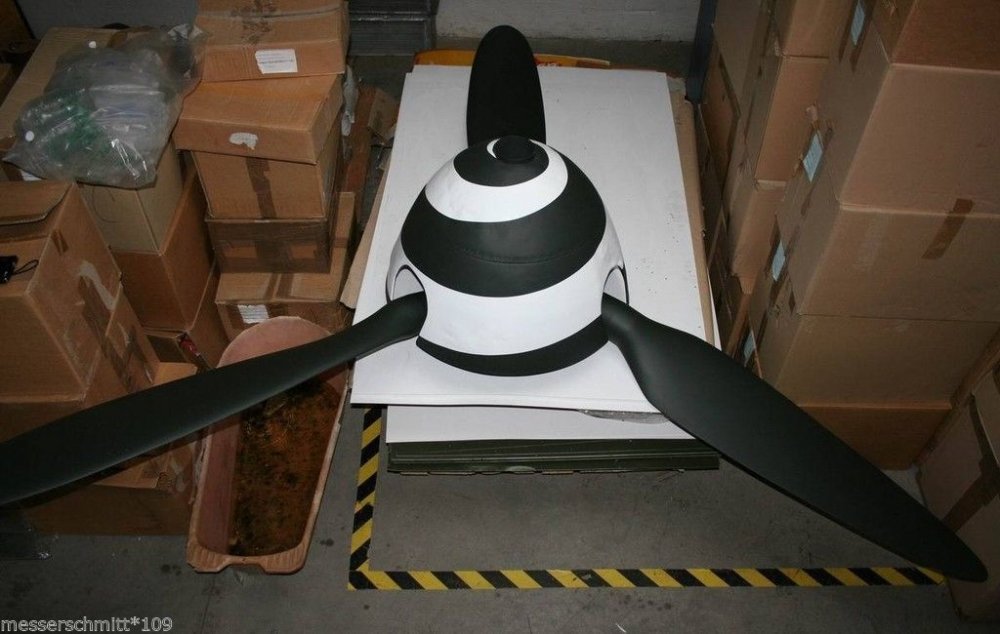

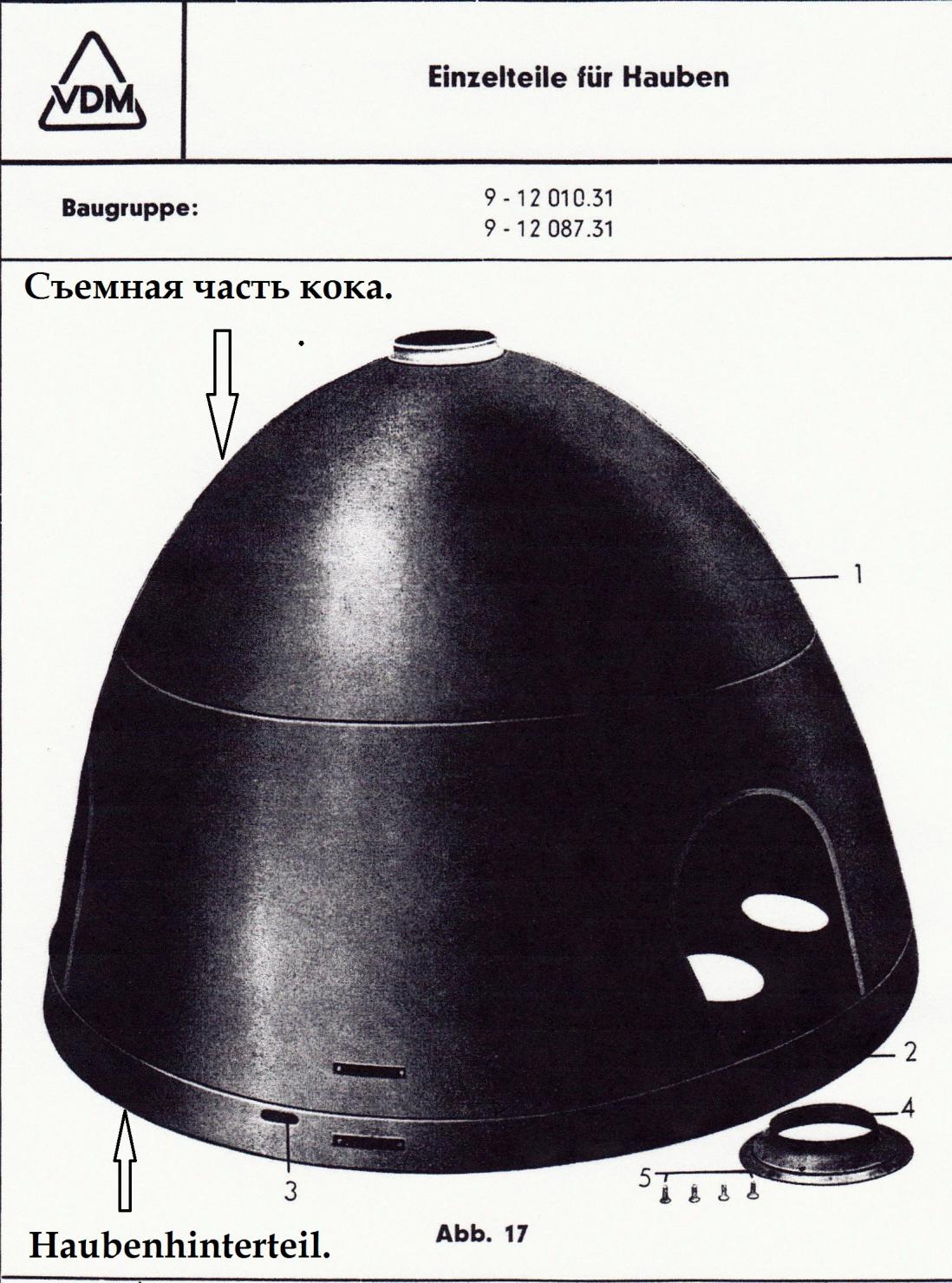

Kok – Haube, изготовлял VDM. Сейчас не могу найти, но в тех.документах попадалось вроде, что коки изготовлял и Messerschmitt. На первом вложении кок от Bf 109 F-4.
Кок состоял из двух основных частей:

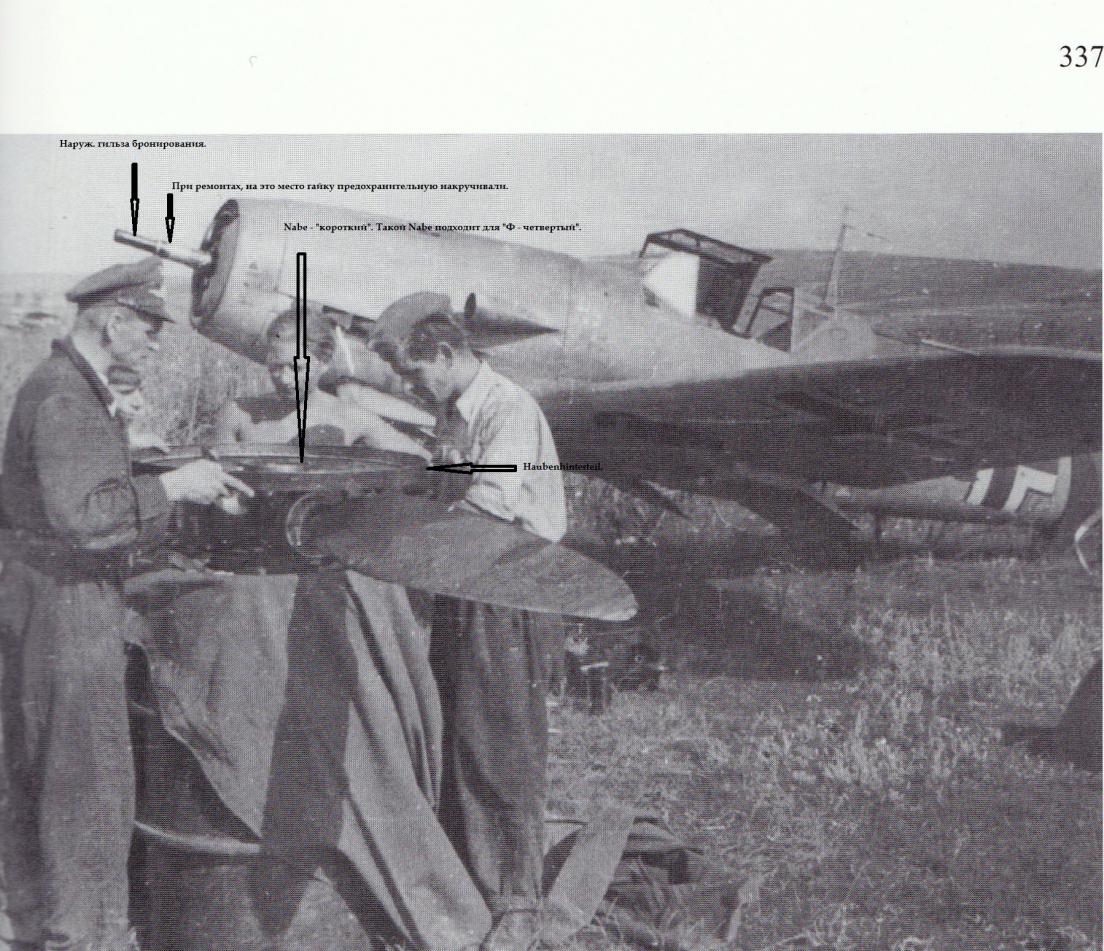

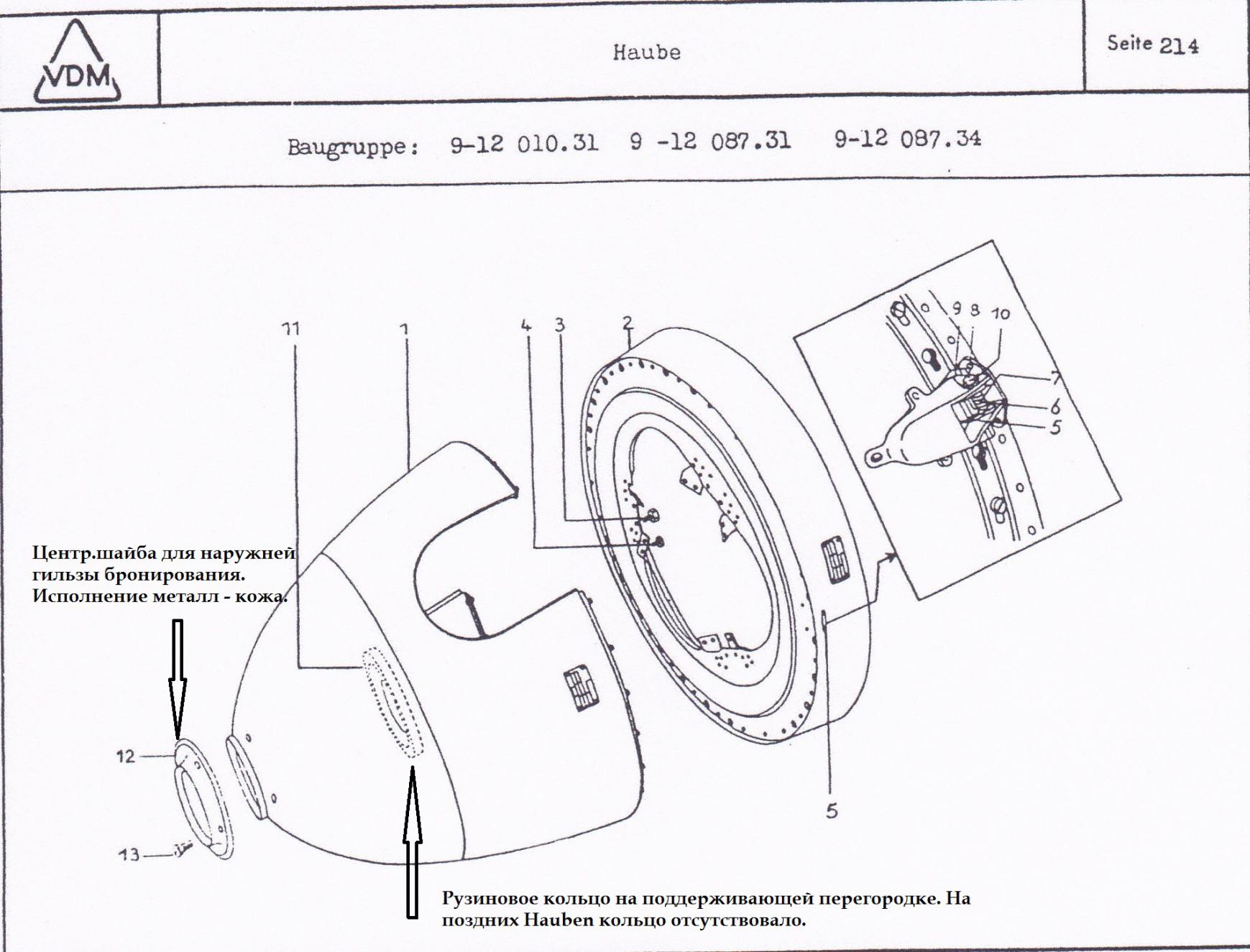

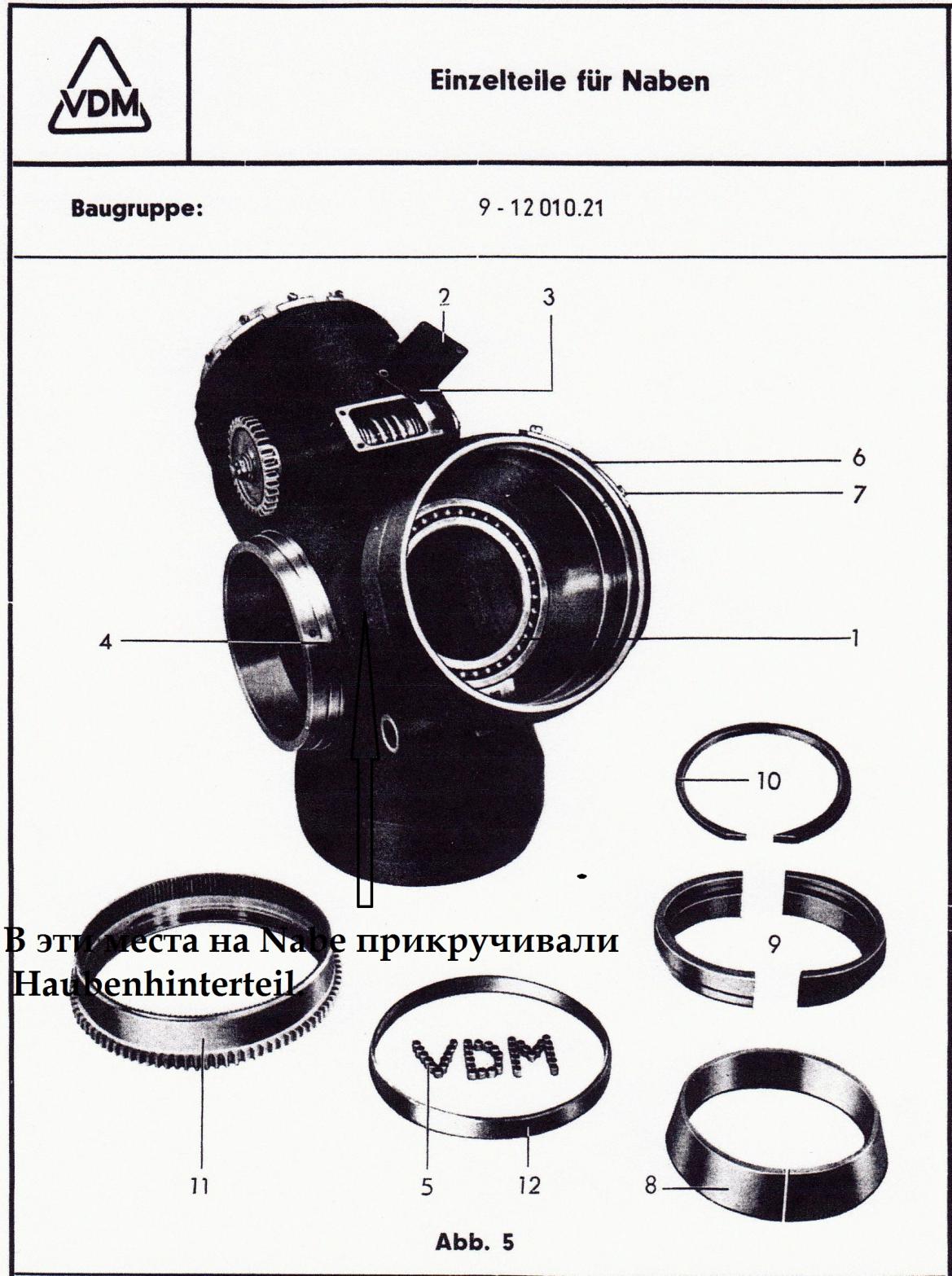

Haubenhinterteil. Эта часть кока прикручивалась к Nabe. На втором вложении - Nabe от Bf 109 F-4 с указанием мест крепления для Haubenhinterteil. Третие вложение - схемка кока Bf 109 F-2. Haubenhinterteil служила для запирания съемной части кока.

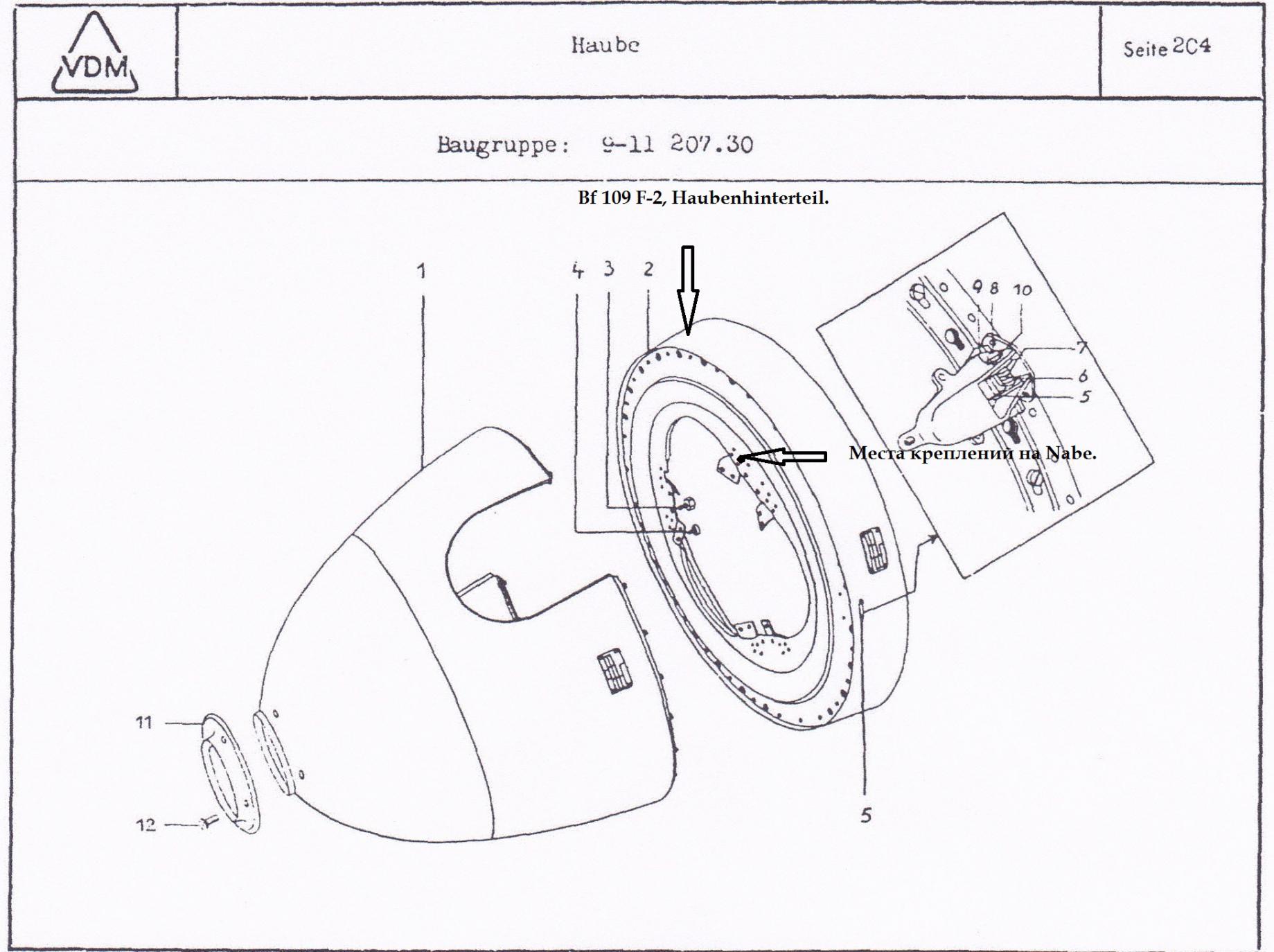

Haubenvorderteil - съемная часть, для чего служила можно не писать. Четвертое вложение схемка от Bf 109 F-4. Внутри съемной части кока находилась поддерживающая перегородка с резиновым кольцом. Схемка показывает расположение резинового кольца. "Шпице" кока имело отверстие, в которое крепили центрирующую кожаную шайбу. В эту шайбу упералась наружняя гильза бронирования Nabe.

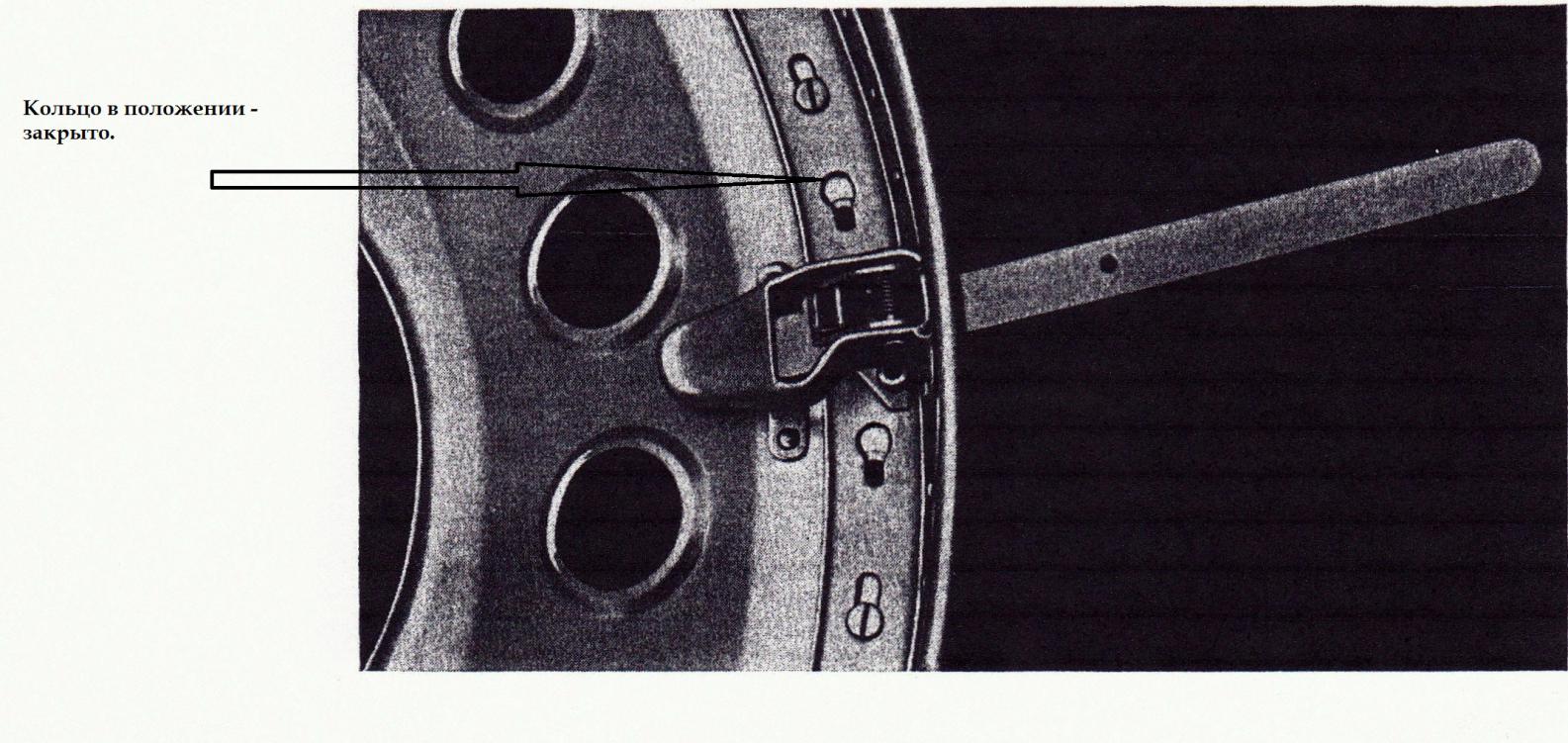

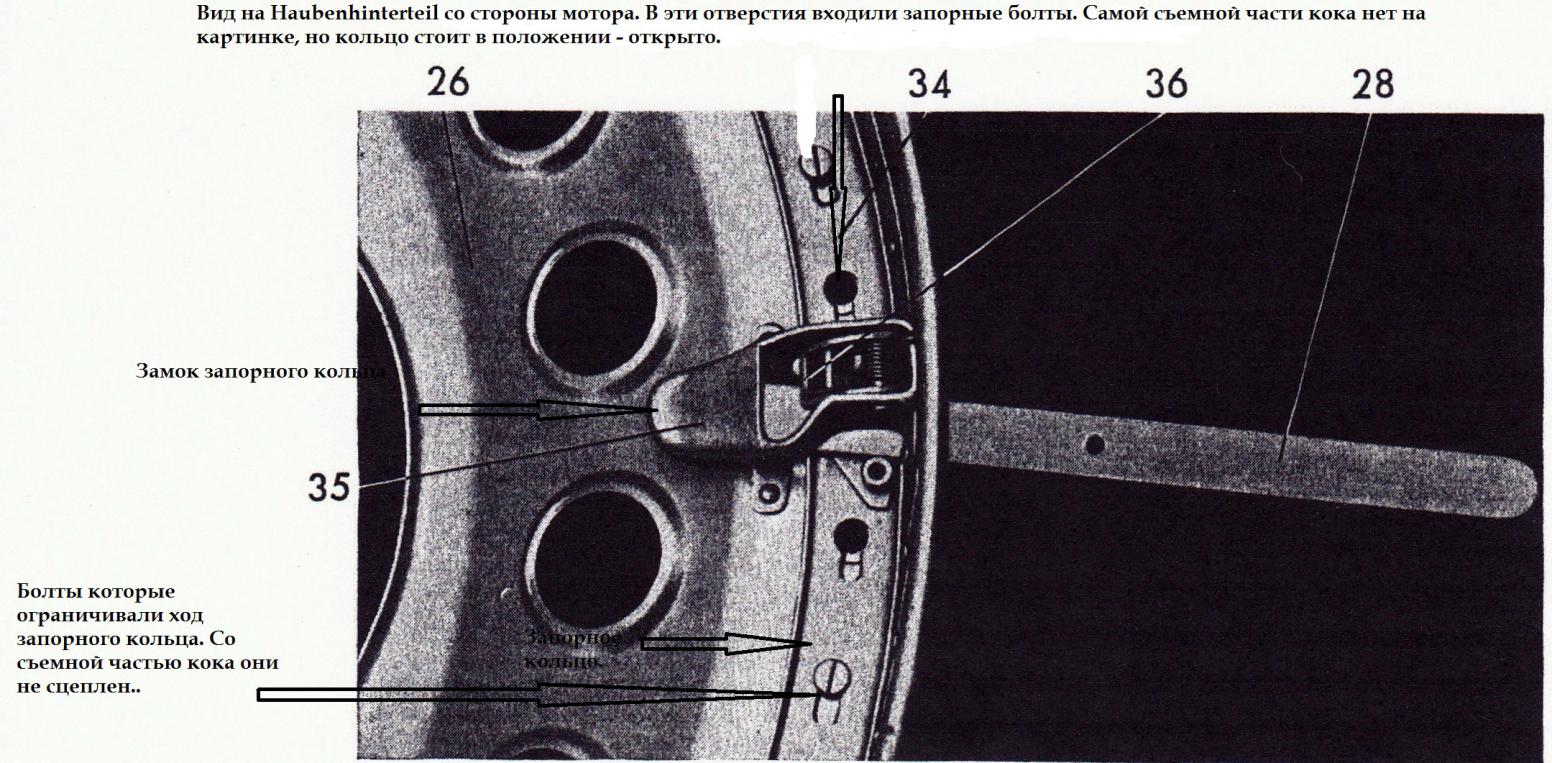

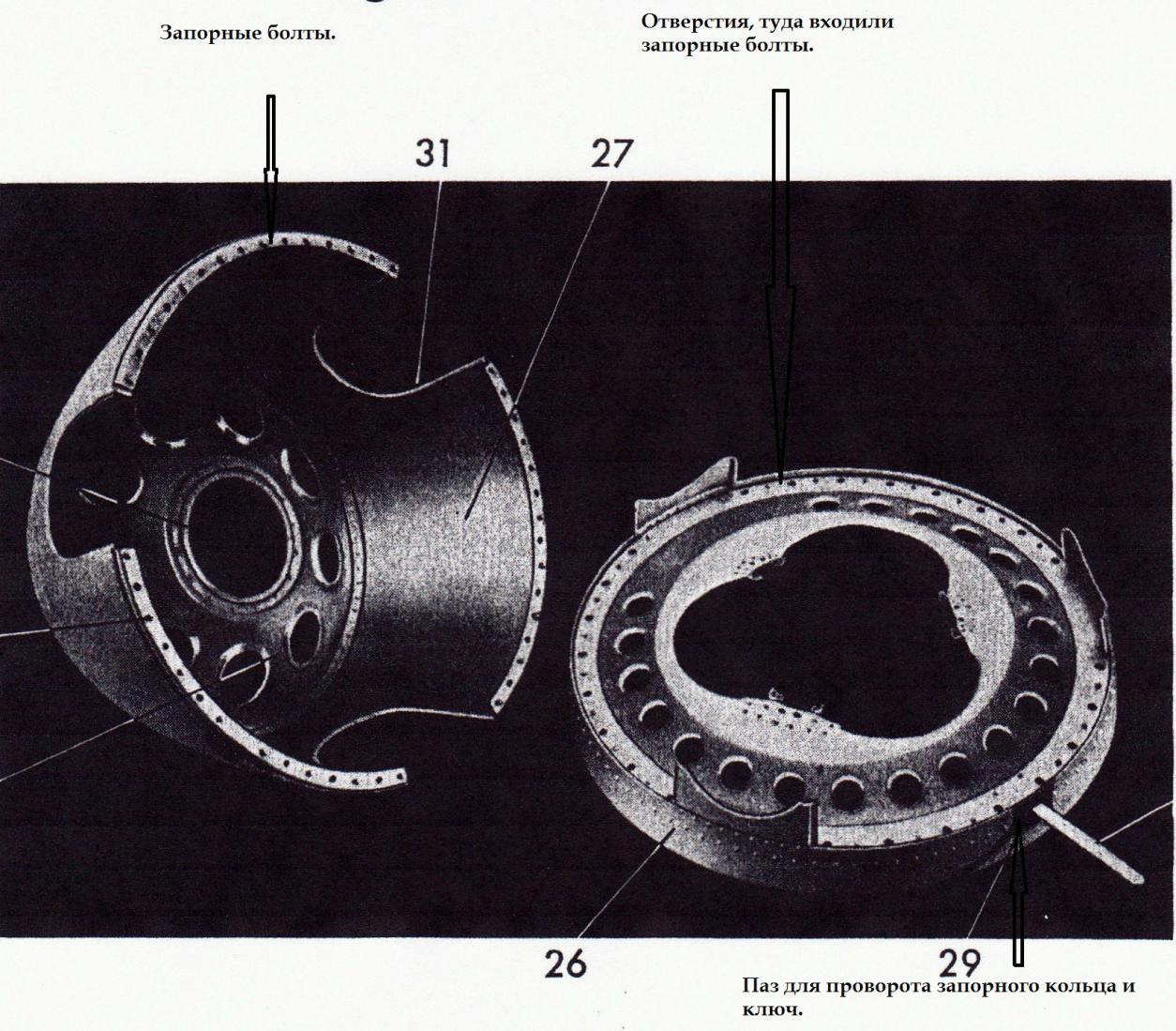

Снятие кока. Последние три картинки не относятся к Bf 109 F, но принцип снятия был одинаковым для всех коков от VDM. Съемная часть кока внутри по наруж. диаметру имела "отбуртовку". На этой "отбуртовке" по всему диаметру находились фиксирующие или запорные болты, шляпки этих болтов смотрели на Haubenhinterteil. Haubenhinterteil по нуружниму диаметру имела отверстия, в которые входили шляпки запорных болтов. Если смотреть на Haubenhinterteil со стороны мотора, тогда можно видеть запорное кольцо. На запорном кольце по всему диаметру находились овально-круглые прорези для запорных болтов. При провороте запорного кольца ключом, шляпки запорных болтов заперались или освобождались. Запорное кольцо имело замок. Когда вытаскивали ключ, запорное кольцо фиксировалось. Ключ - простая пластина. На последних трех картинках - запирание кока, замок для запорного кольца, размещение прорези на Haubenhinterteil для ключа.

Надо по баку написать что - нибудь. Люди из "Курилки" интересуются.



Re: Messerschmitt Bf-109 Ausf. "F"

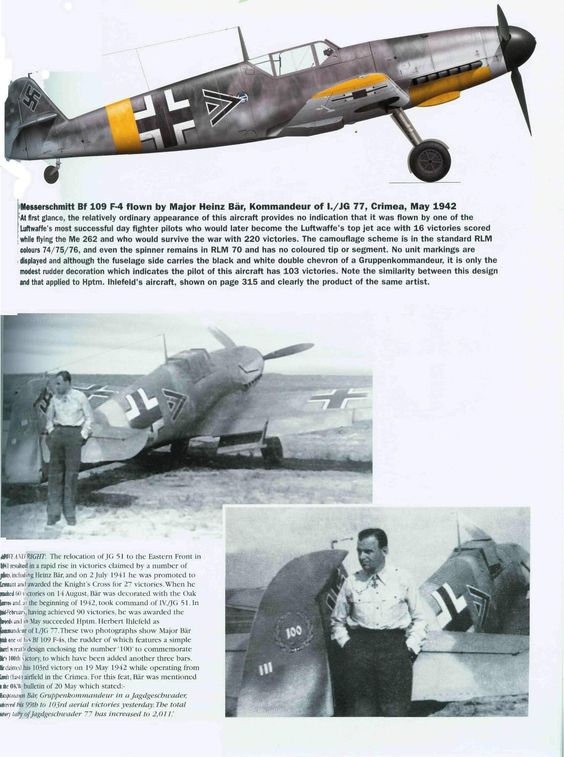

На фото машина из III./JG 77. Фотография из J. Prien Teil 9/III. Допустим у Вас нет # к этой фотографии, тогда для определения типа Bf 109 можно сделать так:
#25. Второе вложение - Nabe от Bf 109 F-2.
#26. Второе вложение - Nabe от Bf 109 F-4.



Re: Messerschmitt Bf-109 Ausf. "F"

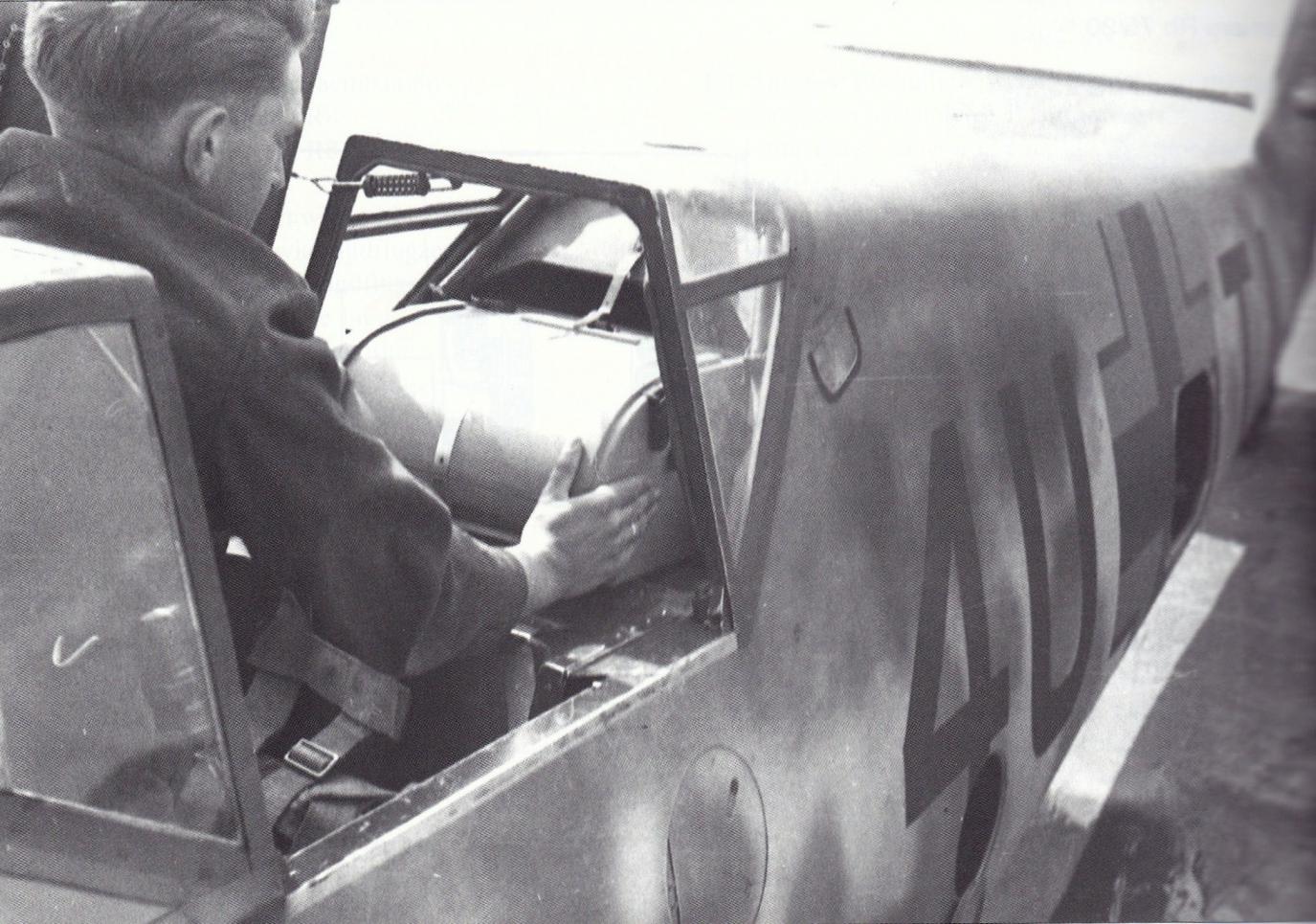

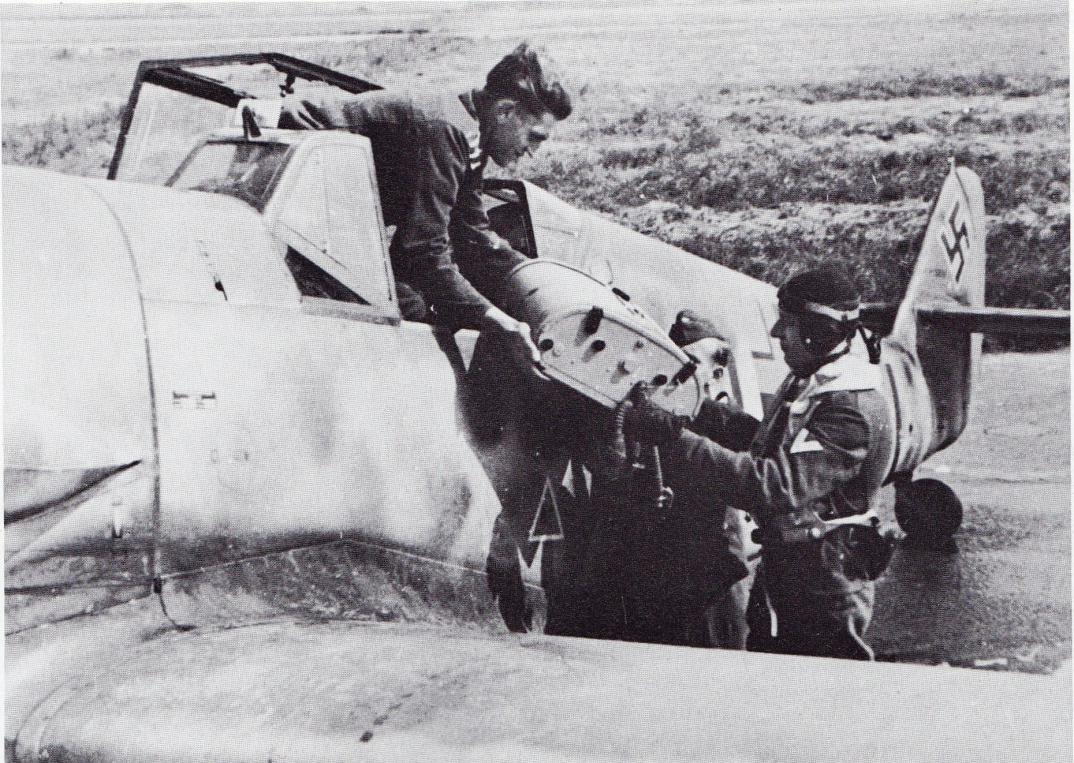

Относится к #2. На фотографиях Bf F-4/R3. Мы видим на фотографиях процесс установки или снятия фильм-кассеты c Rb 50/30.

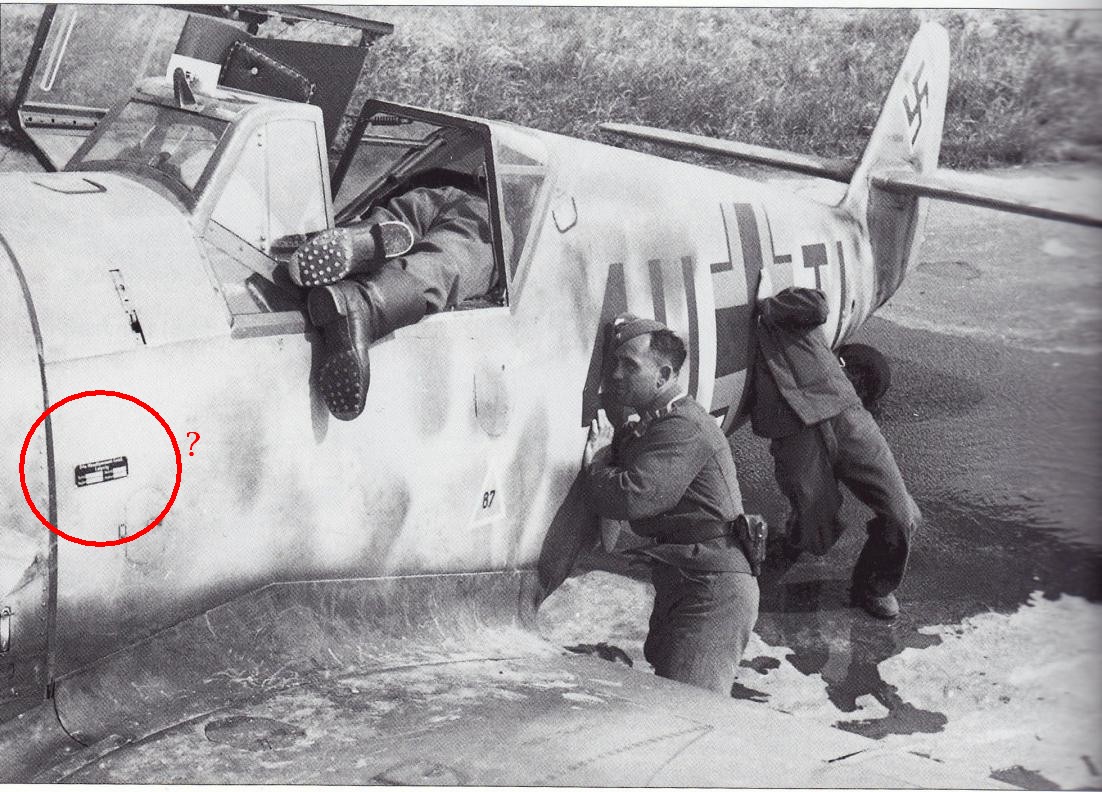

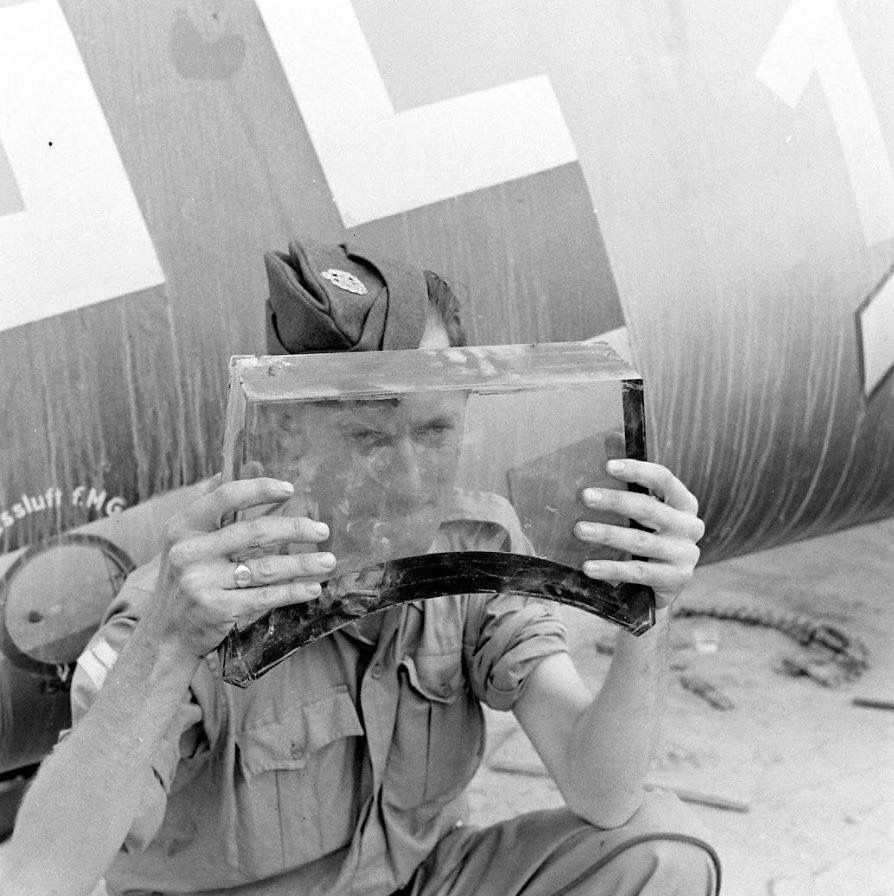

Обратите внимание. Зеркало задниго вида на козырьке. Внешние исполнение - вынужденная мера. Защита головы летчика была непрозрачной. На поздних Bf 109 с фонарями Erla-Haube можно встретить зеркало внутри кабины.
Отсутствует мачта на фонаре. Этот истребитель был без радиосвязи.



Re: Messerschmitt Bf-109 Ausf. "F"

Серийная шильда прямо на борту? А крупнее нет фото, интересно бы посмотреть?



Re: Messerschmitt Bf-109 Ausf. "F"

У меня есть еще одно фото этого разведчика, но качество плохое. Да и шильду не видно.
Из того, что можно найти по этому разведчику:
4U + TL, Wr.Nr 8248 - Erla. Изночально Bf 109 F-2. После аварийной посадке при JG 2, был переделан в Bf 109 F-4/R3.



Re: Messerschmitt Bf-109 Ausf. "F"

Почему ты так удивлен?



Re: Messerschmitt Bf-109 Ausf. "F"

Я не удивился, я шильды на бортах редко видел, и все на машинах более-менее с нуля.
Вызвало интерес.



Re: Messerschmitt Bf-109 Ausf. "F"

Set Izengrimm. Я по шильдам и Wr.Nr. много не знаю. С этим делом надо к Adolf Mebius. Приходилось читать, что все разведчики Bf 109 F-4/R2, F-4/R3, F-4/R4, F-4/R8 были изначально Bf 109 F-1 или F-2.



Re: Messerschmitt Bf-109 Ausf. "F"

на первой минуте проскакивает несколько раз

http://www.youtube.com/watch?v=bY87PnIj2i0&feature=related



есть ли у кого размеры кока на Bf109? очень нужно.

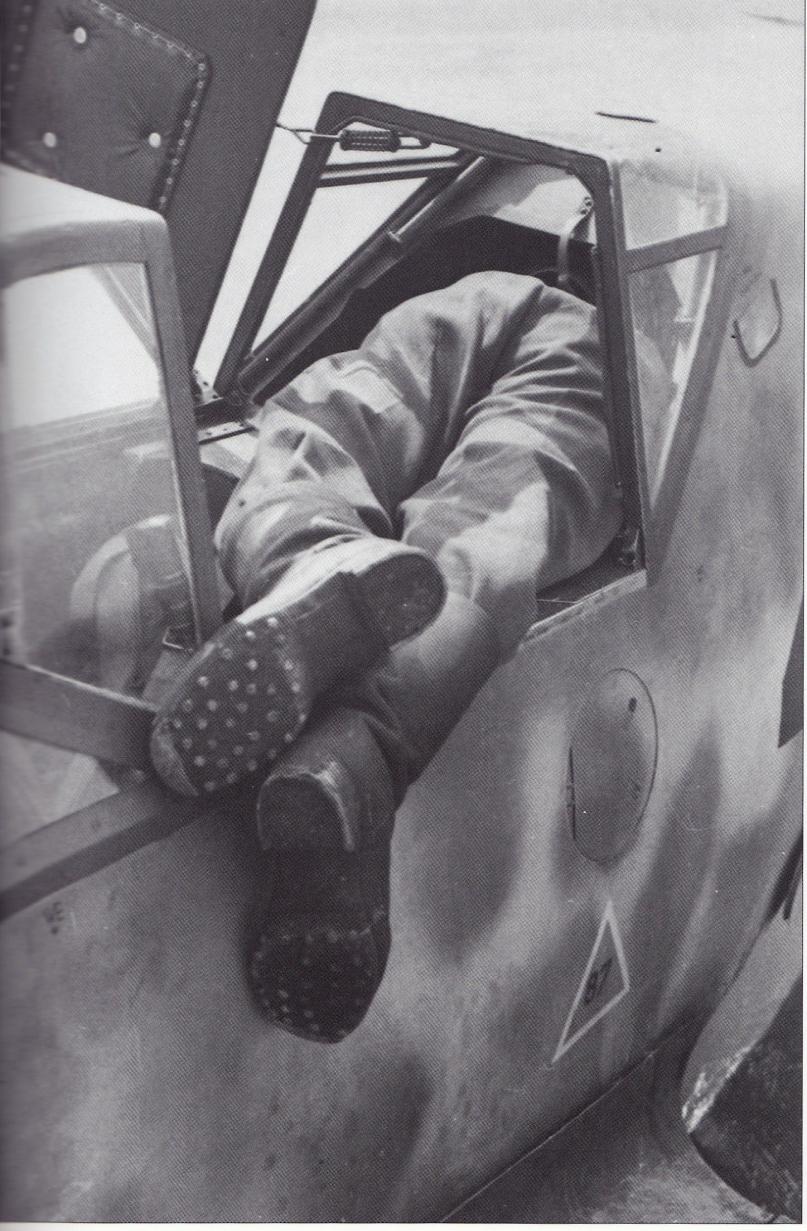

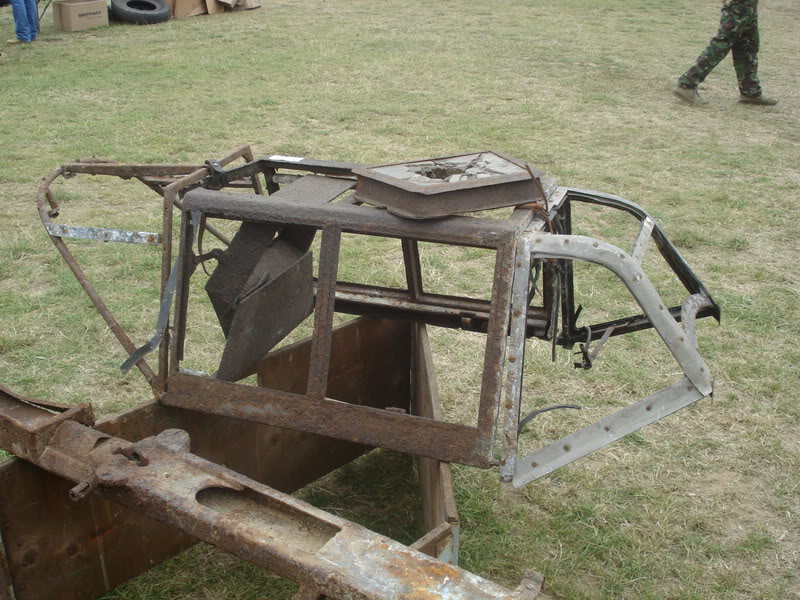

подскажите устройство форточки на серии F,может есть у кого чертежи, подробные фото?



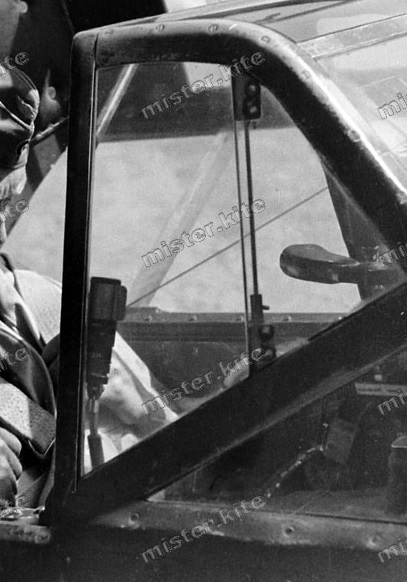

Кстати, заодно, что за деталь с проводом закреплена на вертикальной стойке?



http://www.ebay.com/itm/WW2-German-...352?pt=LH_DefaultDomain_0&hash=item3a6cb61c88



этому челу я уже писал, у него эта штука в Чехии, а он в США.... нет возможности, тра-ля-ля....



вот такое фото нашел, но плохо видно, ребята, помогите с фото и размерами



Ещё не F, но уже не E.

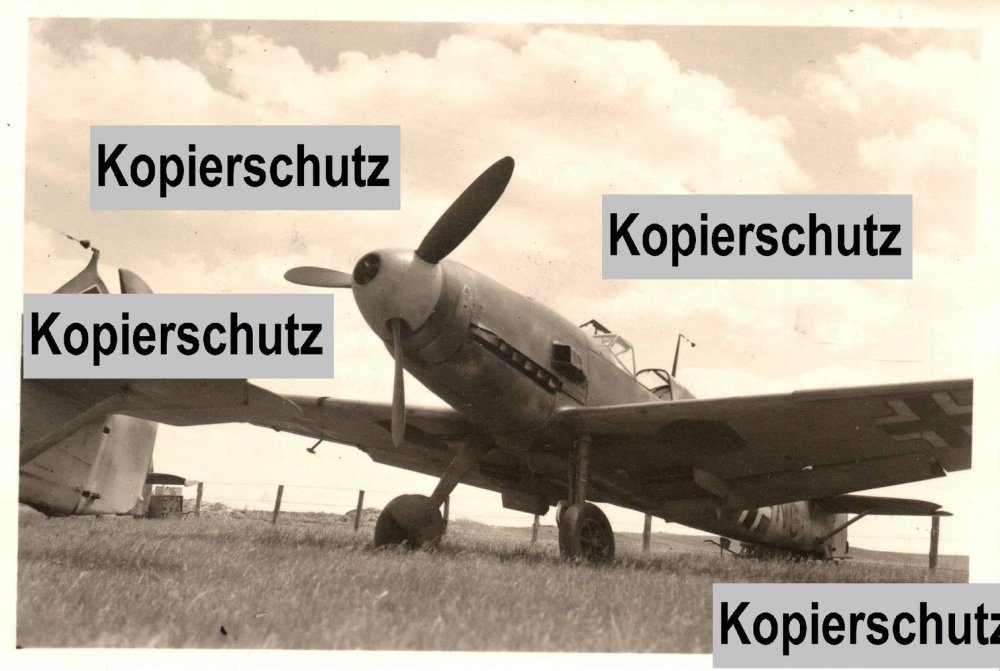

Messerschmitt Bf109 V25, 1940

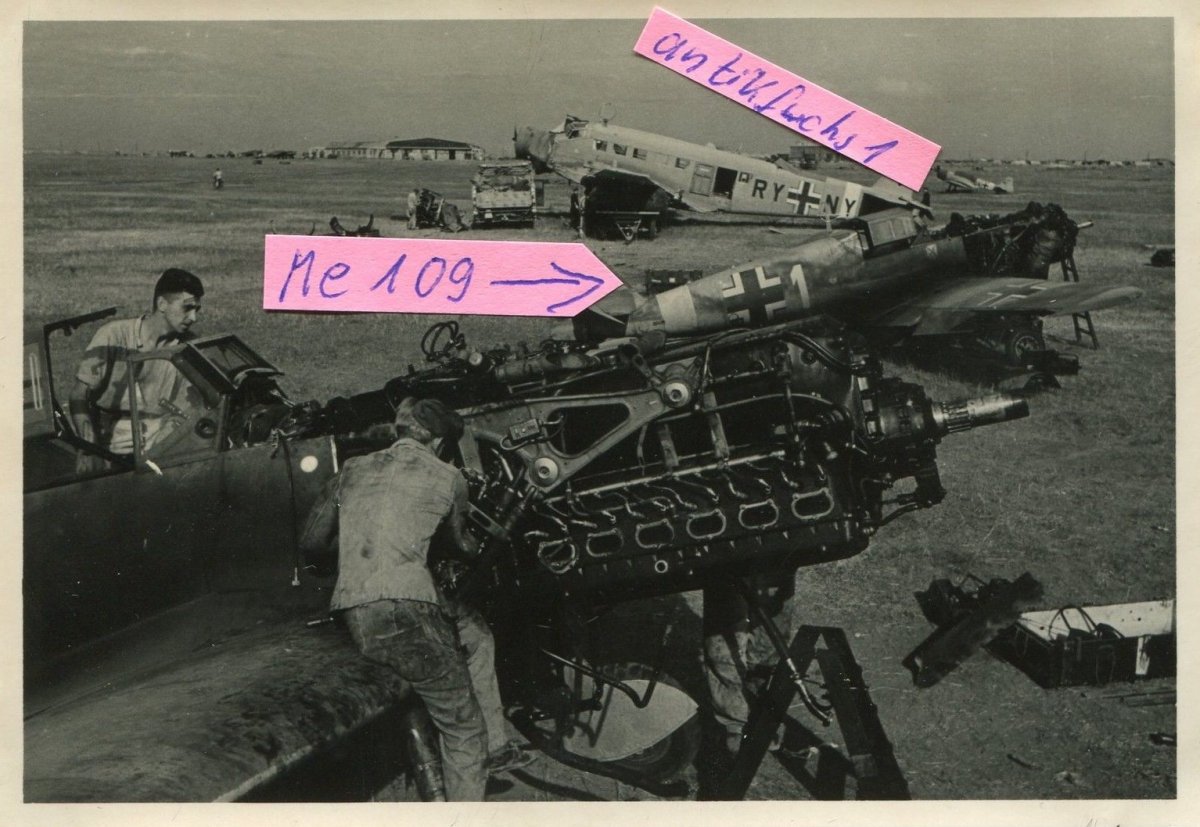

Front-Flugplatz der Südfront



Механики устанавливают крыло.



Наступление на Сталинград, 1942
фотки с этой ленты http://archives.ecpad.fr/la-bataille-de-stalingrad-juillet-1942-fevrier-1943-2/



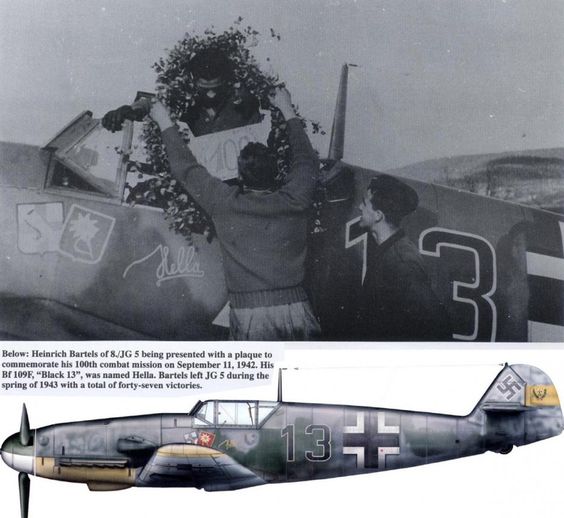

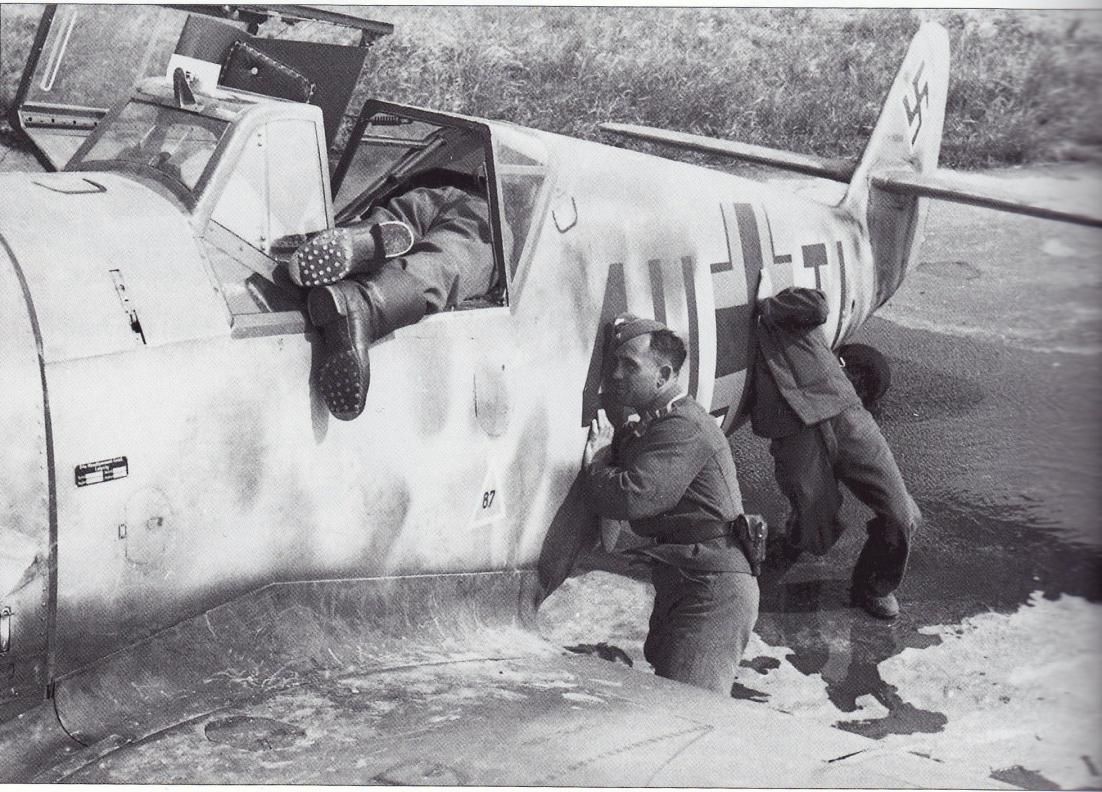

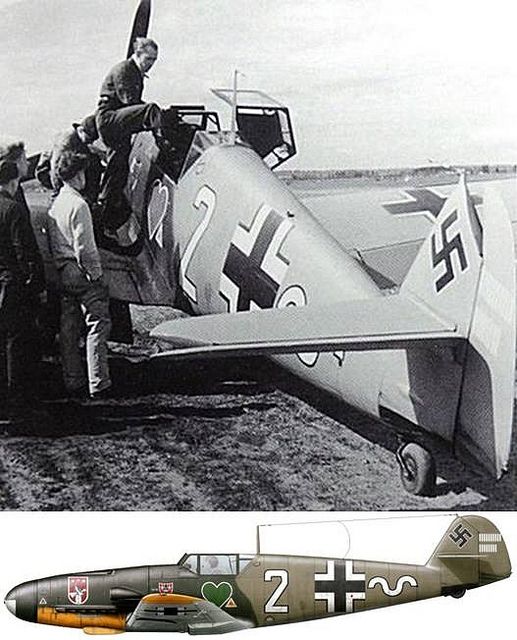

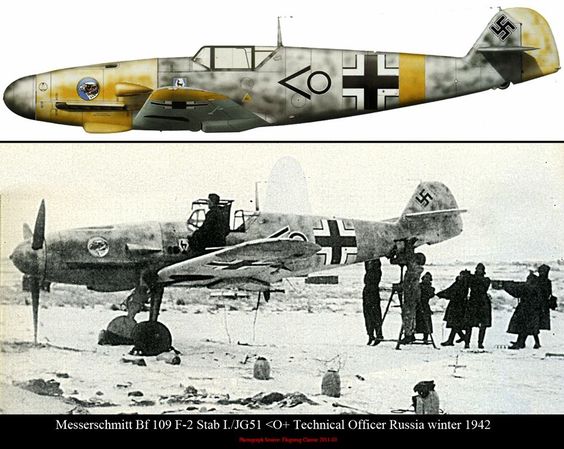

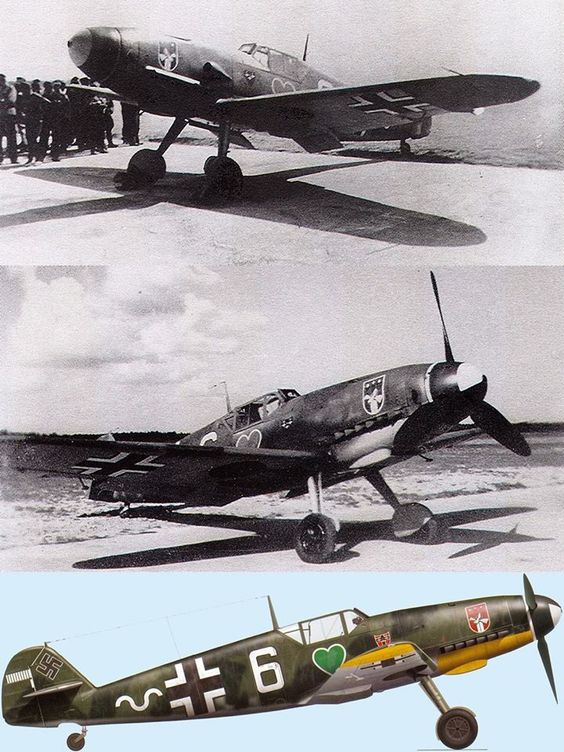

Bf109F



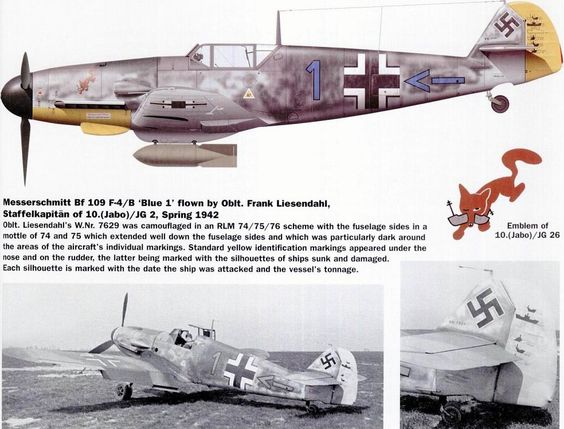

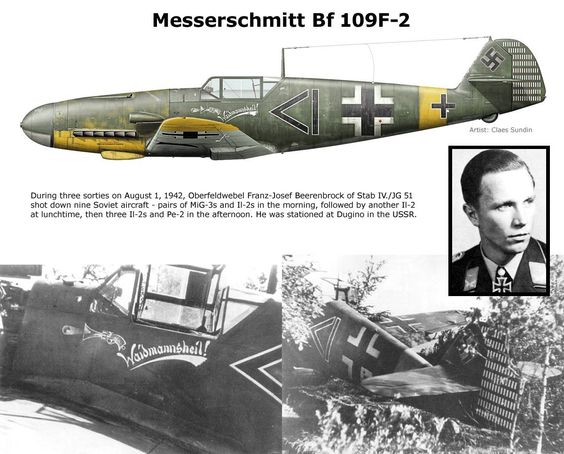

Bf109F

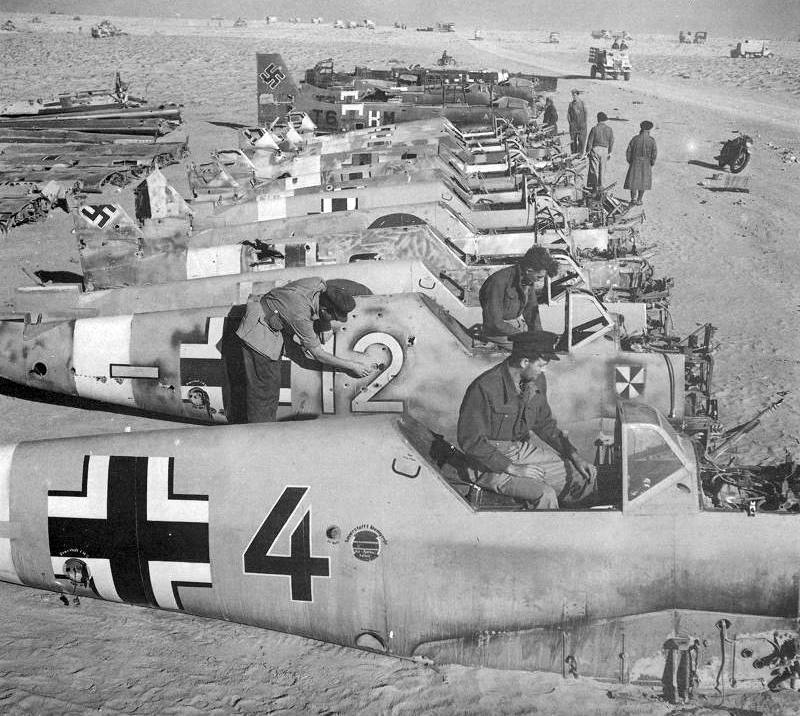

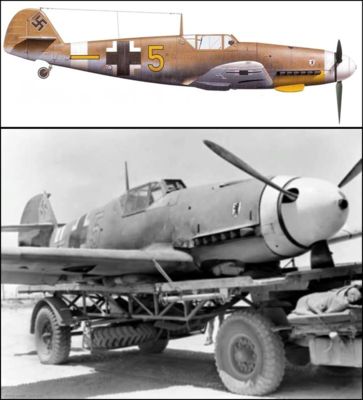

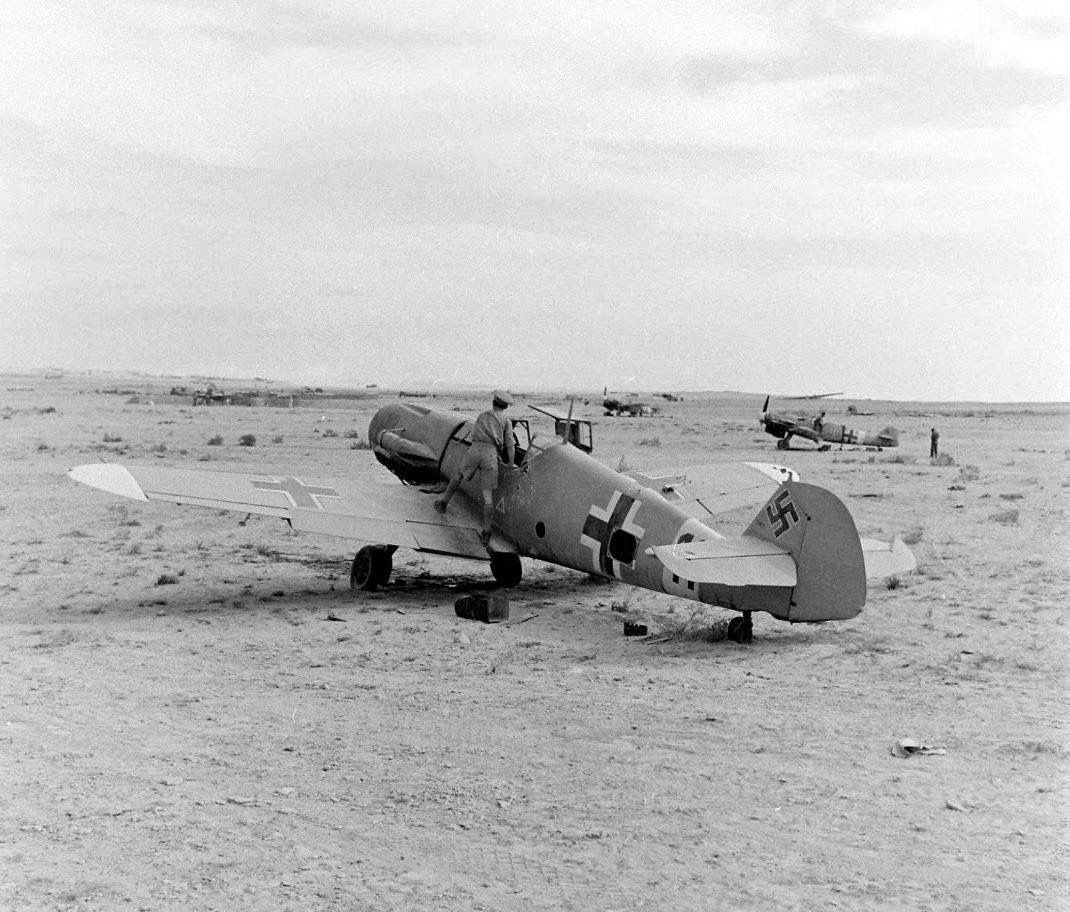

Африка
