Малоизвестные модели пистолетов

Пистолет MBA Gyrojet (США)



УСМ одинарного действия
Калибр 13х50мм ракеты
Вес без патронов около 620 г
Длина около 300 мм
Длина ствола нет данных
Емкость магазина 6 ракет

В начале шестидесятых годов небольшая компания MB Associates разработала в своем роде уникальный ракетный пистолет, известный под названием Gyrojet. При создании этого пистолета его конструкторы, Артур Биль и Роберт Мэйнард, поставили перед собой задачу создать малошумное оружие с высокой эффективностью. Для достижения поставленной цели они предложили использовать миниатюрные ракетные снаряды, выполненные из нержавеющей стали и запускаемые из многозарядной пусковой установки, имевшей вид довольно громоздкого пистолета с перфорированным стволом. Оружие действительно получилось малошумным, при выстреле раздавалось лишь громкое короткое шипение, подобное звуку спустившей автомобильной шины. Кроме того, на дальности в 60 ярдов (порядка 50 метров) энергия ракетной пули, выпущенной из пистолета Gyrojet, была почти в 2 раза выше энергии пули, выпущенной из пистолета М1911А1 на той же дальности.

Но на этом достоинства Gyrojet и заканчивались. Во-первых, из-за использования ракетного принципа "пули" набирали максимальную скорость лишь на довольно большом удалении от ствола, так что в ближнем бою Gyrojet был крайне малоэффективен. В это же время на большой дальности весьма значительный разброс попаданий ракетных пуль, стабилизированных только вращением за счет отклонения части пороховых газов в радиальной плоскости, делал стрельбу из Gyrojet весьма неточной. В сочетании с малой емкостью магазина, большими размерами и низкой надежностью всей системы неудивительно, что пистолеты Gyrojet не получили сколько-нибудь заметной популярности. Известно, что незначительное количество пистолетов Gyrojet попало вместе с американскими военными во Вьетнам, однако все они были куплены на личные средства отдельных офицеров и не показали сколько-нибудь положительных результатов.

Пистолет Gyrojet разработки американской компании MB Associates на самом деле является ручной пусковой установкой для ракет. Боеприпасом для Gyrojet являются ракеты (реактивные пули), имеющие корпус из нержавеющей стали с заостренной носовой частью. Поражение цели осуществляется кинетической энергией реактивной пули, подобно обычным пистолетам. Время горения порохового заряда в ракете составляло порядка 0.1 секунды, при этом в момент вылета из "ствола" пусковой установки, имевшего вид трубчатой направляющей с отверстиями для отвода пороховых газов, скорость пули была всего около 30 метров в секунду. На дальности в 7 метров скорость реактивной пули возрастала до 300 метров в секунду.
Реактивные пули Gyrojet (13×50 мм), выполненные из нержавеющей стали обладали низкой начальной скоростью и стабилизировались только вращением за счет отклонения части пороховых газов в радиальной плоскости, зато выстрел был практически бесшумен, а на дальности 55 м энергия разогнавшейся пули почти в два раза превышала энергию пули, выпущенной из пистолета Кольт M1911.


Максимальная скорость реактивной пули примерно в 380 метров в секунду достигалась на дальности порядка 20 метров от дульного среза, к моменту полного сгорания порохового заряда. При этом надежность запуска ракеты даже в идеальных условиях составляла не более 99% (одна осечка на 100 выстрелов), а в реальности осечки случались гораздо чаще. Точность стрельбы была удручающе низкой, на дальности в 100 метров производителем заявлялась точность попадания порядка 2 метров, а в реальности разброс попаданий на такой дальности превышал 3 метра. Стабилизация ракет в полете осуществлялась путем их раскрутки пороховыми газами, часть из которых отводилась в боковые сопла. Разрабатывались и экспериментальные ракеты, стабилизируемые хвостовым оперением.

В итоге Gyrojet была слишком дорогой и имела слишком узкий диапазон действия, чтобы получить широкое распространение.



Пусковая установка ("пистолет") Gyrojet была выполнена из алюминия. Неотъемный магазин на 6 ракет находился в задней части оружия, в пистолетной рукоятке. Снаряжение магазина отдельными ракетами осуществлялось через сдвижную назад крышку в верхней части оружия. Неподвижный ударник располагался в задней части пусковой трубы, а перед магазином находился курок. При нажатии на спусковой крючок курок поворачивался на своей оси вверх и назад, и ударял по головной части ракеты. При этом ракета сдвигалась назад, и находившийся в ее хвостовой части капсюль накалывался на фиксированный ударник. Воспламенившийся пороховой заряд начинал разгон ракеты по "стволу", при этом при движении вперед ракета поворачивала курок в обратную сторону, тем самым взводя его. Для ручного взведения курка на левой стороне оружия имелся специальный рычажок.



Коллекционеры раритетного оружия утверждают, что стрельба из пистолетов и карабинов Gyrojet доставляет особое удовольствие
Среди массы необычных конструктивных решений, Gyrojet имеет больше всего шансов на возрождение. Современные марки пороха и технология лазерной 3D-печати облегчают изготовление качественных ракетных пуль, которые потенциально будут иметь более высокую кучность, чем Gyrojet разработки 1960-х годов. Ракетная пуля может радикально упростить, облегчить и удешевить стрелковое оружие – автомат под ракетные патроны может весить всего 1,5-2 кг и стоить минимум в 2-3 раза дешевле современных аналогов под обычный патрон. Добиться такого результата при использовании современных патронов невозможно: даже самые передовые и дорогостоящие решения с применением пластиковых патронов и титановых сплавов в рамках программы LSAT позволяют снизить вес оружия с боекомплектом лишь на 30-35%.



Видеообзор одной из модификаций этого пистолета:



Тут є багато варіантів. Досить цікаво.



О, Благонравов! Дякую за підказку!

Ось цей манускрипт у електронному вигляді:

Частина 1 http://www.reenactor.ru/ARH/PDF/Blagonravov_1.pdf



НЕсерийные, самодельные, но статья интересная! Рекомендую прочесть.

Самодельное оружие Индии
Широкий спектр самодельного оружия вовлечено в создание криминогенной обстановки в Индии. Данное оружие сделано из дешёвых материалов и небезопасно в использовании. Более того, оно является разноплановым по своему устройству, заряжанию, механизмам смыкания, цевочного зацепления и способам стрельбы. В данной статье приведены характеристики 300 единиц самодельного оружия, изъятого для проверки в Центральной научно-исследовательской лаборатории (CFSL), Чандигарха в течение последних двух десятилетий. Характерные свойства данного оружия являются настолько уникальными, что пули, найденные на месте преступления, или боеприпасы могут легко быть идентифицированы при проверке.
Подробнее: http://warinform.ru/News-view-324.html



Еще один не слишком известный австрийский пистолет аремен ПМВ:

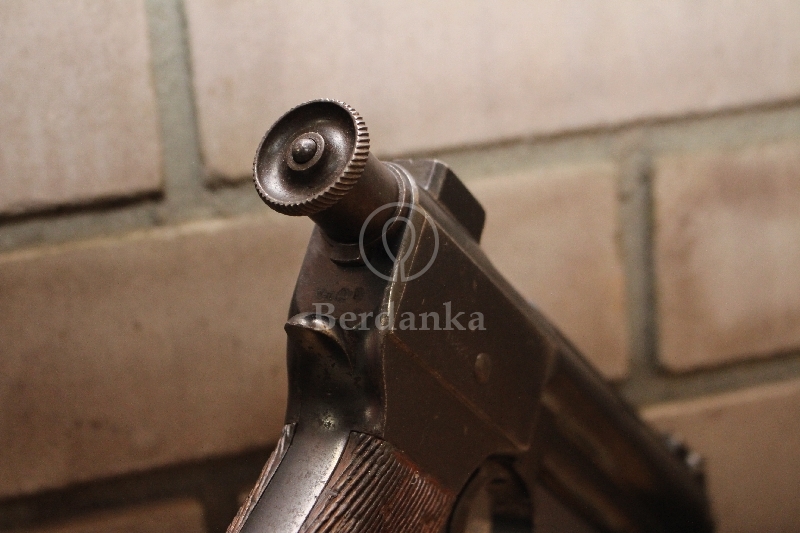

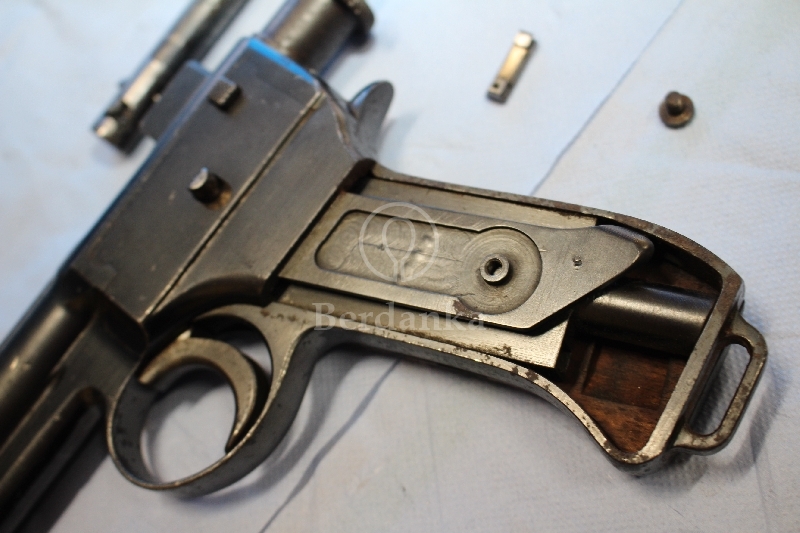

Самозарядный пистолет Roth Steyr model 1907 / M.7 (Австрия)



Самозарядный пистолет Roth Steyr model 1907, вид справа.



Самозарядный пистолет Roth Steyr model 1907, вид справа.

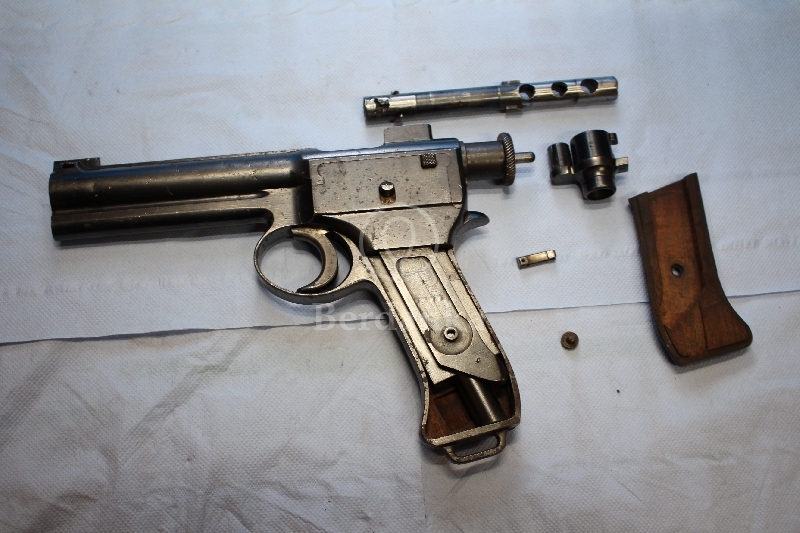

Самозарядный пистолет Roth Steyr model 1907. Затвор зафиксирован в крайнем заднем положении, в окно в кожухе ствола вставлена обойма с патронами для снаряжения неотъемного магазина.

Характеристики
УСМ одинарного действия
Калибр 8mm Roth
Вес без патронов 1004 г
Длина 243 мм
Длина ствола 126 мм
Емкость магазина 10 патронов

Самозарядный пистолет Roth модель 1907 считается первым в мире самозарядным пистолетом, принятым на вооружение в качестве основного короткоствольного оружия крупным военным формированием, в данном случае — кавалерией Австро-венгерской империи. Этот пистолет был разработан двумя австрийскими конструкторами — Георгом Ротом (Georg Roth) и Карлом Крнка (Karel Krnka). Выпуск этих пистолетов был налажен в двух основных оружейных центрах империи, на заводах Steyr и FEG.
В силу того, что основной выпуск этих пистолетов был сосредоточен в Штайре, этот пистолет также иногда называют Roth Steyr модель 1907. Общий выпуск пистолетов этой модели составил порядка 100 тысяч штук.

В 1914 году пистолет был снят с производства, а после поражения Австро - Венгрии в Первой Мировой Войне в 1919 году специальная комиссия реквизировала в зачет репарационных выплат детали невыпущенных пистолетов. Впоследствии собранные из них пистолеты использовались Итальянской армией вплоть до 1941 года.

Самозарядный пистолет Roth модель 1907 использует автоматику с подвижным стволом, имеющим короткий ход при отдаче. Запирание (сцепление ствола и затвора) осуществляется при повороте ствола, который имеет два комплекта боевых выступов. Передняя пара выступов, расположенная у дульного среза, отвечает за вращение ствола в откате и накате, так как движется в фигурных пазах переднего вкладыша ствольной коробки. Задняя пара выступов отвечает за сцепление с затвором, имеющим в передней части трубчатую форму и охватывающим ствол с его задней части. Сам затвор, в свою очередь, на большей части длины скрыт в неподвижном кожухе ствола (ствольной коробке). Лишь в задней части кожуха из него выступает круглая головка затвора с насечкой, за которую затвор можно взвести вручную.



Ударно-спусковой механизм ударниковый, одинарного действия. После каждого выстрела ударник взводится лишь частично, довзведение ударника происходит при нажатии на спусковой крючок (много позже эта имея была повторена в пистолетах фирмы Glock). При осечке необходимо вручную предвзвести ударник, частично оттянув затвор назад. Ручных предохранителей в конструкции не предусмотрено. Питание патронами осуществляется из однорядного неотъемного магазина, расположенного в рукоятке оружия.
Снаряжение магазина осуществляется при открытом затворе, через верхнее окно в ствольной коробке, при помощи специальных обойм. Полная обойма вставляется в пазы окна, патроны из нее выдавливаются вниз, в магазин, после чего обойма извлекается и затвор закрывается, досылая в ствол первый патрон. Для быстрого рязряжания после блокировки затвора в заднем положении можно нажать специальную кнопку на левой стороне оружия, отключив ограничитель движения патронов, и все патроны будут выброшены через окно в ствольной коробке.



Автоматический револьвер Ландстада

Конец XIX - начало XX века было действительно очень интересным временем: прогресс не просто не стоял на месте, а бежал вперед семимильными шагами. Новые технологии, научные открытия, поиск более совершенных материалов - все это не могло не отразиться на огнестрельном оружии, которое за каких-то пару десятилетий получило такой толчок к развитию, что даже сейчас многие разработанные сто лет назад модели оружия актуальны.

Как пытались скрестить револьвер и пистолет
Именно в этот период времени револьверы начали уступать свое лидирующее место самозарядным пистолетам. Сначала нехотя, цепляясь за вооружение армий и полиции разных стран, за недоверие людей ко всему новому, но все же револьверам пришлось не просто потесниться, а окончательно сдать свои позиции, так как преимущества самозарядных пистолетов подтверждались многократно практически, и даже самые стойкие скептики сдались.


Автоматический револьвер Ландстада
В процессе замены револьверов пистолетами неоднократно разгорались споры о том, какое оружие лучше. Даже сейчас многие готовы отстаивать свою любовь к револьверам, хотя действительно весомых аргументов осталось совсем мало. Главным преимуществом револьверов всегда считалась надежность и безотказность, и с этим трудно поспорить. Относительно медленно двигающиеся механизмы при минимальных резко возрастающих нагрузках всегда будут более надежны. Но в контексте огнестрельного оружия надежность револьверов понималась несколько иначе. Главным преимуществом револьверов является их готовность выстрелить сразу же после осечки, в то время как с пистолетом в данной ситуации придется проделать ряд манипуляций по извлечению несработавшего патрона. Тем не менее время шло, качество и надежность боеприпасов менялось и в основном в лучшую сторону. Такое явление, как осечка, стало настолько редким, что для многих производителей такое явление считается чуть ли не позором, к сожалению, далеко не для всех производителей, но для большинства так.
Вторым аргументом в таких спорах выступает простота конструкции, с чем тоже трудно не согласиться, однако современные станки значительно упрощают и удешевляют процесс производства, так что этот аргумент уж точно потерял свою актуальность.
Третьим же аргументом в пользу револьверов выступает их безопасность и постоянная готовность к применению. И обратно - современные пистолеты не уступают револьверам по данному критерию.
Среди преимуществ пистолетов тогда и сейчас отмечают больший объем снаряженного боезапаса, более быстрая перезарядка, более слабое усилие спуска после первого выстрела, если не применен УСМ только двойного действия, меньший вес, лучший баланс... В общем, плюсов масса, что и позволило потеснить револьверы.



Нет ничего удивительного в том, что в процессе распространения пистолетов многие конструкторы пытались совместить положительные качества револьверов с преимуществами пистолетов. До конца, кстати, это ни у кого так и не получилось. Зато появился новый класс оружия – автоматические револьверы.
Для большинства людей, увлекающихся огнестрельным оружием, выражение «автоматический револьвер» ассоциируется с весьма оригинальными револьверами Mateba. Эти револьверы действительно интересны и по своей конструкции, и по внешнему виду, возможно, в какой-то степени они и не практичны, но харизма этого оружия перекрывает все его недостатки.
Для тех, кто увлекается огнестрельным оружием более детально, автоматические револьверы Mateba не новость, так как задолго до них был создан автоматический револьвер Webley-Fosbery Self-Cocking Automatic Revolver. Оружие это получилось весьма интересное, по мере возможности сочетающее в себе и преимущества револьвера, и положительные качества пистолета, но успеха по ряду причин оно не нашло.
Был и более ранний образец, о котором знают немногие, а именно автоматический револьвер Ландстада, именно с ним и попробуем познакомиться более подробно.

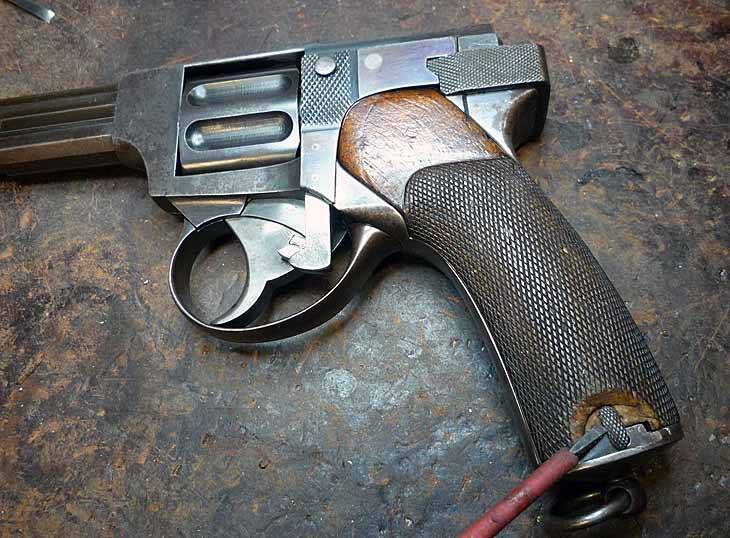

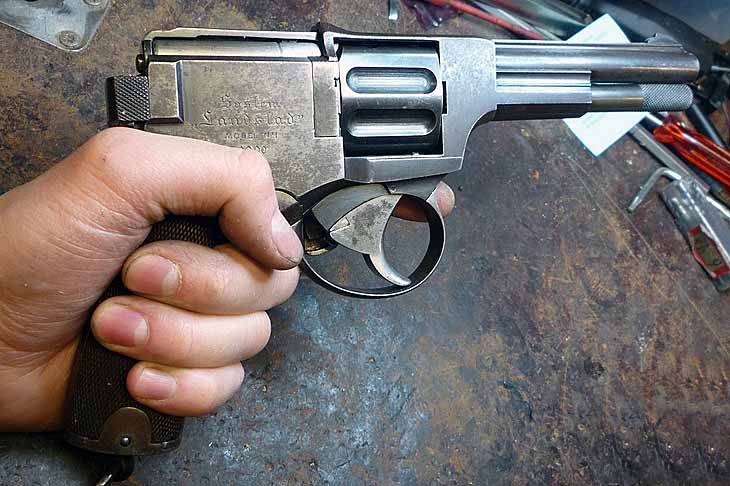

Внешний вид автоматического револьвера Ландстада
Говоря откровенно, назвать автоматический револьвер норвежского конструктора револьвером получается с большим трудом. Да, в нем есть барабан, да, он вращается, но все равно создается впечатление, что это вроде и не револьвер, но и не пистолет. Но обо всем по порядку.
Внешний вид оружия для своего времени вполне обычный: массивная рамка и тонкая изогнутая рукоять, единственное, что не вписывается в общую картину, это плоский барабан и слишком массивное нагромождение деталей там, где должен был быть затвор оружия.

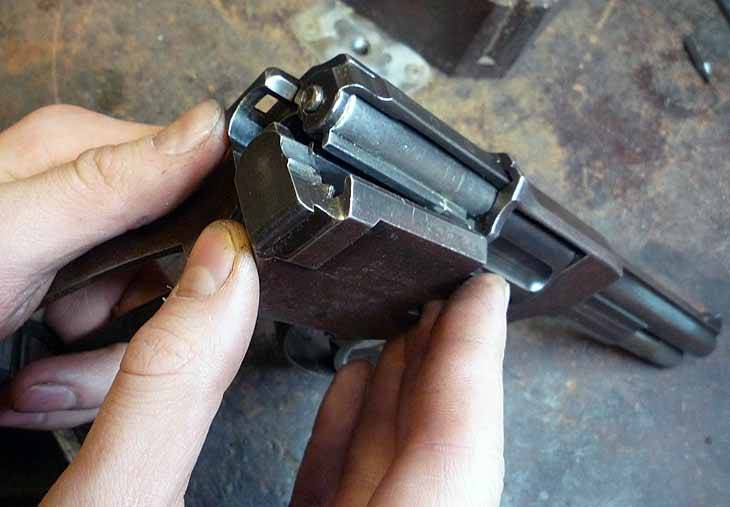

Позади плоского барабана с двумя каморами расположен затвор и две площадки для более удобного хвата для операций с ним. Прямо перед площадками для удержания затвора оружия расположена тяга, связывающая спусковой крючок и барабан оружия. Внизу рукояти револьвера с левой стороны имеется вырез в деревянной накладке, в котором расположена кнопка. С ее помощью открывается рукоять для установки в нее магазина. Странно, что конструктор, создавая новое оружие, не предусмотрел возможность замены магазина более привычным для современного человека способом – снизу рукояти. Отдать предпочтение форме рукояти револьвера в угоду удобству и скорости перезарядки и при этом использовать вполне современный магазин - весьма неоднозначное решение. И да, не думайте, автор статьи не сошел с ума и абсолютно трезв, у данного оружия действительно есть и барабан, и магазин, но о конструкции более подробно чуть ниже.
Прицельные приспособления представляют собой нерегулируемые целик и мушку, предохранительных устройств оружие не имеет, хотя их наличие было бы в данном случае не лишним.

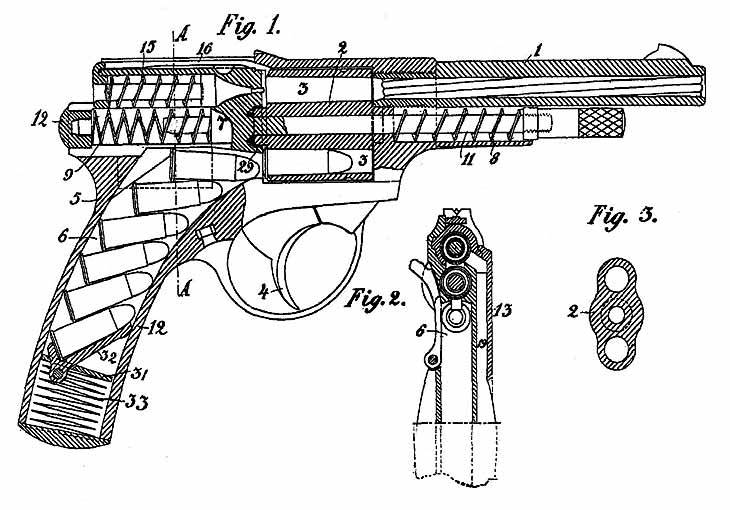

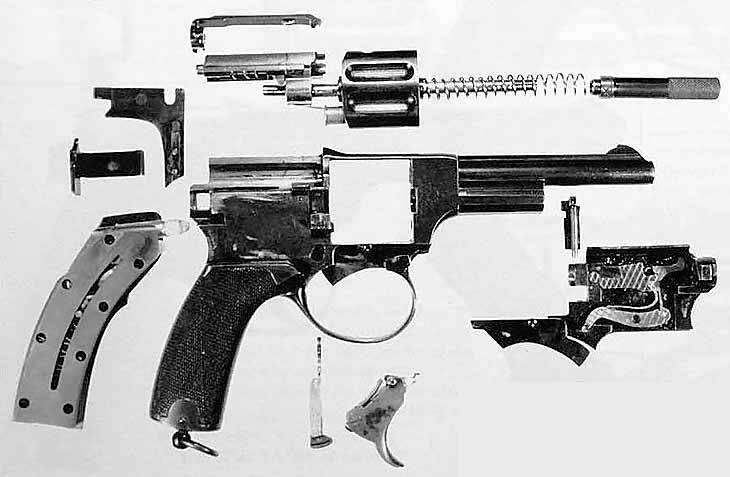

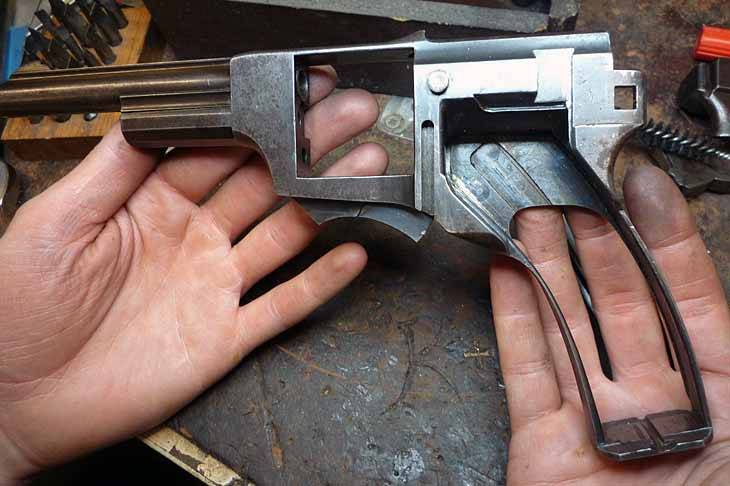

Конструкция автоматического револьвера Ландстада
Перед тем как остановиться на описании отдельных узлов оружия, нужно дать хотя бы поверхностное объяснение как это все работает, потому как без него смешаются в кучу кони, люди и барабаны с магазинами.



Для того чтобы произвести выстрел, оружие нужно было сначала зарядить. Для этого с левой стороны оружия открывалась накладка на рукоять с частью рамки, на эту накладку помещался магазин вместимостью 6 патронов, после чего накладка вместе с магазином устанавливалась на свое место. Напротив первого патрона из магазина оказывалась нижняя камора барабана. Когда стрелок оттягивал и отпускал затвор, патрон подавался в нижнюю камору, а ударник взводился. При нажатии на спусковой крючок, посредством длинной тяги, расположенной с левой стороны оружия снаружи рамки, барабан поворачивался на 180 градусов, таким образом нижняя камора барабана перемещалась вверх и занимала место напротив оси ствола оружия. После поворота барабана движение спускового крючка приводило к срыву ударника и происходил выстрел. Дальше в дело вступала система автоматики, известная ныне нам как автоматика со свободным затвором. Пороховые газы толкали через донце гильзы затвор оружия, который при движении назад выбрасывал стреляную гильзу, а при движении вперед вставлял в нижнюю камору барабана новый патрон. Таким образом, каждое нажатие на спусковой крючок поворачивало барабан на 180 градусов, не сжимая боевую пружину, что делало спуск достаточно легким, хоть и длинным.



Ударно-спусковой механизм оружия, как понятно из описания работы, ударниковый, одинарного действия. В принципе, другой УСМ тут и не нужен, так как в случае, если выстрел по каким-то причинам не произошел, все равно придется оттянуть затвор и отпустить его, так как без этого нижняя камора барабана будет пуста, а, следовательно, новый патрон не будет подан.
Исходя из конструкции ударно-спускового механизма, можно сделать вывод, что усилие нажатия на спусковой крючок будет невелико, значит, есть вероятность выстрела при случайном нажатии. Но нужно заметить, что это частично компенсируется длиной хода спускового крючка, а также наличием свободного пространства для поворота плоского магазина. При падениях и случайном срыве ударника револьвер будет полностью безопасен, так как камора барабана перед стволом всегда пуста без полного нажатия спускового крючка.

Плюсы и минусы револьвера Ландстада
Не думал, что когда-нибудь доведется встретить оружие, над положительными качествами которого придется ломать голову, но похоже, что револьвер Ландстада - это именно то самое оружие. Среди достоинств можно отметить легкий спуск, но и револьверы, и пистолеты со взведенным курком тоже им обладали и обладают, при этом предварительный взвод позволяет задействовать только одну руку. Относительная безопасность оружия при падениях и при этом его постоянна боеготовность вроде бы положительные качества, но реализация этого весьма специфична. Вообще непонятно с какой целью был огорожен этот огород, так как преимуществ явных у конструкции просто нет, а вот недостатков выше крыши.



Главным недостатком конструкции является ее сложность. Вроде бы и деталей в револьвере не так много, но все они достаточно сложные в изготовлении и требуют большого количества металла. Вместимость магазина в 6 патронов 7,5х23R тоже не дает преимуществ, так как револьверы имеют тот же боезапас. Скорость смены магазина вполне сопоставима со скоростью перезарядки револьвера при условии, что придется снарядить магазин, разделить пистолетную рукоять, отсоединить пустой магазин, вставить на его место новый, закрыть рукоять, причем в отдельный момент в руках будет находиться сразу три предмета. Даже перезарядить Наган М1895 по одному патрону, при должной сноровке, можно быстрее.
Наличие открытой тяги от спускового крючка к барабану тоже не самое лучшее решение в данной конструкции. Расположение этой тяги делает оружие весьма неудобным для левши или же при ранении правой руки.

Заключение
Безусловно конструкция автоматического револьвер Ландстада весьма интересная, но очевидных преимуществ ни перед пистолетами, ни перед револьверами она не имеет. Именно по этой причине данный револьвер не стал на вооружение армии и был произведен лишь небольшой партией. Непризнанный тогда, этот револьвер стоит огромных денег сейчас, как оружие редкое и уникальное. На данный момент известно местонахождение только одного экземпляра данного оружия, хотя для армейских испытаний револьверов было произведено более 20. Не исключено, что остался действительно только один револьвер данной конструкции, что делает его в прямом смысле бесценным, так как вещь единственная в своем роде.



Совершенно непонятно, чем была обоснована идея создания этого пусть и интересного, но весьма странного оружия. Однако на примере данного автоматического револьвера можно увидеть, что конструкторы в Норвегии были и есть, механизм достаточно сложен, оригинален, правда, неактуален. Впрочем, это не первый и не последний случай, когда пытаясь изобрести велосипед, конструктор делает все то же самое, что и его коллеги, только с приводом на переднее колесо или рулевым заднее. Вроде бы интересно и уникально, но смысла в этом абсолютно никакого нет.
Обычно про необычные модели ручного огнестрельного оружия принято писать, что они или опередили, или опоздали со временем появления, в данном же случае можно говорить не о времени, а о цивилизации, в которой это устройство появилось. Возможно где-то, где неизвестны ни револьверы, ни самозарядные пистолеты, подобное оружие произвело бы фурор, но не у нас.



Теперь в продаже на Рэйберте: https://reibert.info/lots/mmg-rot-shtejr-1907-goda-roth-steyr-m1907.558237/



Пистолет системы Биттнера


Пистолет Биттнера (Bittner repeating pistol) один из самых узнаваемых по внешнему виду пистолетов, имеющих конструкцию основанную на применении зарядного рычага. В Америке подобным по конструкции был пистолет Volcanic.
Европейские оружейники создали много моделей аналогичных по устройству пистолетов, но пистолет Биттнера является заключительным этапом развития магазинного несамозарядного оружия, воплотившим в свою конструкцию лучшие инженерные решения. Порой его называют самым элегантным пистолетом конца 19 века.



Конструктором оружия является Густав Биттнер, происходивший из потомственных оружейников, известных еще в 17 веке. Свою фабрику «Gebruder Bittner», Биттнер основал в 1860 году вместе со своим братом Раймондом и еще одним совладельцем Венцелем Фюкертом в городке Вейперт в Богемии (ранее Австро-Венгрия, ныне территория Чехии). Помимо пистолетов предприятие «Gebruder Bittner» занималось изготовлением охотничьих ружей.
Начиная примерно с 1880 года Биттнер начал работу над созданием магазинного пистолета. Было создано несколько экспериментальных образцов и в начале 1890 годов появился прототип пистолета Биттнера, почти не отличавшийся от первых промышленных серийных образцов. Характерной чертой оружия было наличие деревянных вставок с насечками по бокам передней части рамки под патронником.



Густавом Биттнером 17 октября 1896 в патентном ведомстве Праги получено свидетельство на конструкцию пистолета, заряжание которого происходило с помощью специального рычага.
Пистолет Биттнера имел восьмигранный ствол. Верхняя грань ствола была покрыта специальной антибликовой насечкой. Канал ствола нарезной с шестью правонаклонными нарезами.
Рамка пистолета с тыльной стороны выглядела асимметричной, благодаря особенности конструкции ударно-спускового механизма и крышки с левой стороны рамки.
Затвор пистолета имел круглое сечение. В задней части затвора имелся выступающий закругленный наконечник с рифленой поверхностью. Затвор при возвратно-поступательном движении вращался, запирая канал ствола.



Перезаряжание пистолета осуществлялось зарядным рычагом с наконечником кольцеобразной формы. В задней части кольца выполнена прорезь, для размещения спускового крючка. Для стрельбы указательный палец укладывался в кольцо зарядного рычага и перемещал его вперед.
Под действием зарядного рычага, связанный с ним затвор отходил в крайнее заднее положение. Во время движение выбрасыватель затвора извлекал стрелянную гильзу из патронника. Одновременно подаватель досылал патрон на линию досылания. Отходя в крайнее заднее положение, затвор взводил и ставил ударник на боевой взвод.



При движение кольца зарядного рычага в обратном направлении (в сторону рукоятки) затвор досылал патрон в патронник и поворачиваясь вокруг своей оси, запирал канал ствола. При дальнейшем движении кольца спусковой крючок проходил через прорезь кольца зарядного рычага. Палец нажимал на спусковой крючок, ударник срывался с боевого взвода и разбивал капсюль патрона — происходил выстрел. Цикл стрельбы продолжался до тех пор, пока не заканчивались патроны.
Питание пистолета осуществлялось с помощью специальной пятизарядной обоймы, куда укладывались патроны. Подача патронов осуществлялась пружинным подавателем, установленным в передней части рамки. После израсходования патронов пачка выпадала из окна в нижней части рамки.



Для своего пистолета Биттнером был разработан специальный патрон, который имел гильзу с закраиной и капсюлем центрального воспламенения. Патрон получил обозначение 7,7х17 Bittner. Другие названия патрона 7,8х17R, EB 78. Длина патрона 26,5-27,0 мм, масса патрона 8,35 гр. Масса порохового заряда 0,30 гр. Порох применялся как черный, так и бездымный. Пуля оболочечная, имела калибр 7,7 мм. Длина пули 14,10-14,25 мм, масса 5,35-5,5 гр.
Предохранитель пистолета представлял собой кнопку расположенную выше щечек рукоятки. Перемещаясь в горизонтальном направлении предохранитель блокировал ударно-спусковой механизм.



Щечки рукоятки пистолет Биттнер изготавливались из древесины. На поверхности щечек наносилась насечка ромбовидной формы. Крепление щечек осуществлялось с помощью винта, вкрученного в левую щечку и фигурной гайки, установленной в правой щечке рукоятки.
Прицельные приспособления состоят из регулируемого целика с нанесенной градуировкой от 50 до 150 метров и мушки. Мушка треугольной формы устанавливалась в пазу по форме, напоминающем ласточкин хвост.
Пистолет Биттнер комплектовался, как правило, пачкой (обоймой) для патронов, кожаной кобурой, масленкой и протиркой с шомполом.
Пистолет Биттнера имел общую длину 290 мм, длину ствола 137 мм и вес 820 грамм.



С трудом представляю себе выстрел с навеской 0,30г дымаря! Это же будет просто плевок...
Кажется, указанная цифра относится только к нитропорохам. А как насыпать в 17мм гильзу больше 0,30г черного пороха, остается загадкой.



У дымного плотность побольше чем у нитро, - насколько точно незнаю, но если чисто субьективно то довольно ошутимо.
Думаю шо 0,45 мелкого дымняка должно поместится.



Хмм, возможно.



Как-нибудь проверю, - щас просто лень вытаскивать на свет божий релоудерские причиндалы, а потом их ещё и на место складывать



Отличная тема ,спасибо !
И подниму тему такой редкой разновидностью нагана))) с УВ



Посмотрел справочники - примерно в 1,5 раза дымарь тяжелее! Похоже, Вы правы:



) Пистолеты на дыморе !
Стрельба наверно выглядит Круто . С УВ
Наверно этот эффектный выстрел и притягивает коллекционеров и любителей старинного оружия . С УВ



Нагана??? Да ладно!



Поинтересовался, действительно, был такой:

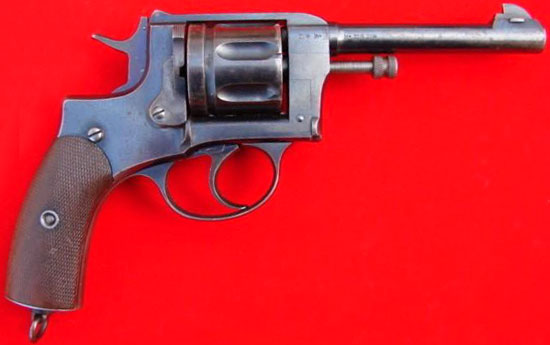

Револьвер Nagant M 1910


Nagant M 1910
С 1892 года бельгийская фирма братьев Леон и Эмиль Наган принимает участие в проводимом русским правительством конкурсе на современный образец короткоствольного личного оружия. По результатам этого конкурса на вооружение русской армии в 1895 году был принят револьвер Nagant M 1895, ставший самой удачной моделью из всех револьверов братьев Наган, во многом, благодаря системе обтюрации пороховых газов.

Калибр, мм 7.62х38
Длина, мм 235
Длина ствола, мм 110
Вес без патронов, кг 0.795
Барабан, кол. патронов 7
Прицельная дальность стрельбы, м 50
Тогда же в 1895 году российское правительство заключает с фирмой Наган контракт на поставку русской армии в течение последующих трех лет 20000 этих револьверов. После выполнения условий контракта производство в Бельгии было полностью прекращено и налажено в России (где до середины ХХ века было выпущено свыше 2 миллионов револьверов Наган образца 1895 года).

После перевода производства в Россию в конце 1890-х годов и из-за ограничений, предусмотренных русским контрактом, бельгийская фирма не могла больше выпускать револьверы с обтюрацией газов, поэтому ею было организовано производство револьверов калибра 7,5 мм и 8 мм на той же рамке, но без обтюрации пороховых газов, которые предлагались для коммерческой продажи. Однако дела Леона Нагана, занимавшегося к тому времени разработкой оружия самостоятельно (т.к. Эмиль Наган ослеп) пошли под откос. Это объяснялось как появлением все большего количества самозарядных пистолетов на рынке оружия, так и ограничением российского контракта, по условиям которого самую свою удачную модель Наган производить не мог. Тогда же Леон Наган проявляет интерес к созданию автомобилей.



Nagant M 1910
с откинутым для заряжания барабаном

23 февраля 1900 года в возрасте семидесяти лет Леон Наган умер. С его смертью положение компании в оружейном мире сильно пошатнулось, а полностью ослепший Эмиль Наган не смог его заменить. Компания перешла под управление сыновей Леона Нагана - Шарля (1863 г.р.) и Мориса (1866 г.р.), которые тогда же трансформировали фирму из чисто оружейной в смешанную компанию по производству стрелкового оружия и автомобилей. Но они не могли похвастаться, ни успехами в области конструирования стрелкового оружия, ни созданием новых автомобилей.

Однако после смерти Леона Нагана его сыновьями было разработано несколько модификаций револьвера М 1895, на которые были получены ряд патентов, хотя ничего принципиально нового создано не было. И только в 1910 году Шарлю и Морису Наган удалось дать жизнь одному из последних образцов револьверов с громким названием Наган.

Новый 7,62-мм револьвер Nagant M 1910, по сути дела, являлся компиляцией предыдущих конструкций, отличаясь откидывающимся вправо барабаном для одновременной перезарядки оружия и незначительными внешними изменениями.

В револьвере Nagant M 1910 использовалась система обтюрации пороховых газов, позаимствованная в «русской» модели образца 1895 года. При взведении курка барабан револьвера смещается вперед, и конусообразный пенек ствола входит в устье каморы. Находящийся позади патрона подвижный казенник удерживает на месте не только барабан, но и донышко гильзы, не позволяя им смещаться назад. Когда барабан надвигается на ствол, коническое дульце гильзы входит непосредственно в канал ствола. При выстреле, под воздействием газов и движущейся пули, оно распрямляется, перекрывая зазор между каморой и пеньком ствола, в результате чего все пороховые газы остаются внутри оружия.

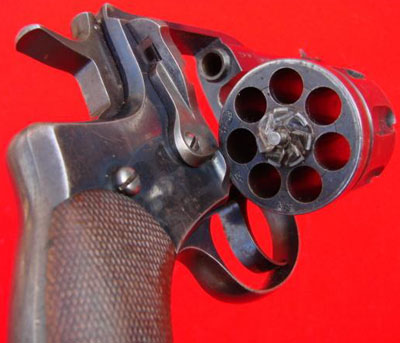

Nagant M 1910
вид снизу
Револьвер имеет монолитную неразъемную рамку. С левой стороны рамки располагается съемная стальная крышка, повторяющая форму основы рукояти и предназначенная для удобства осмотра и обслуживания механизмов оружия.

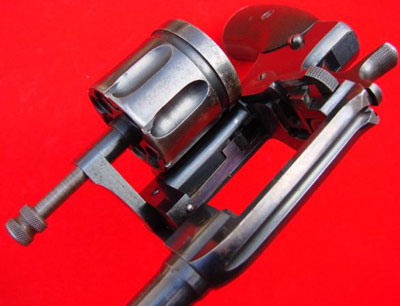

Nagant M 1910
с откинутым барабаном
В рамку оружия ввинчен стальной ствол круглого сечения.

Прицельные приспособления открытого типа состоят из подвижной мушки, имеющей лапки, которыми вдвигается в паз основания мушки на стволе и целика в виде длинного прицельного паза на верхней плоскости рамки, заканчивающимся вырезным прицелом.

Деревянные щечки рукояти револьвера скреплены между собой винтом. Стальной выпуклый затыльник рукояти овальный, с подвижно укрепленным кольцом для страховочного шнура.

Спусковой крючок С-образный. Спусковая скоба – подвижная и при необходимости опускается вниз.

Ударно-спусковой механизм куркового типа с открытым курком, двойного действия.

Питание оружия боеприпасами осуществляется из цилиндрического барабана с семью каморами. На наружной поверхности барабана находятся овальные долы и небольшие пазы для фиксации поворотов барабана.



Nagant M 1910
с откинутым барабаном
Для заряжания и удаления стреляных гильз барабан откидывается вправо. Откидывание барабана осуществляется при открытии дверцы-защелки барабана назад (защелка барабана находится на правой стороне рамки, за барабаном).

Хотя револьвер Nagant M 1910 и стал гораздо удобнее своих предшественников за счет возможности одновременной перезарядки, он появился слишком поздно, не заинтересовал практически никого из потенциальных покупателей и быстро сошел с оружейного рынка. Все более возрастающая популярность самозарядных пистолетов привела к тому, что даже в Бельгии на вооружение был принят пистолет системы Браунинга.

Братья Наган решили в основном сосредоточиться на производстве автомобилей, постепенно сокращая производство огнестрельного оружия. С оружейным бизнесом окончательно было покончено в 1914 году, после оккупации Бельгии немецкой армией во время Первой Мировой войны. Автомобили также не принесли большого дохода, поэтому в 1930 году фирма братьев Наган тихо закончила свое существование. Станки и оборудование для производства револьверов были проданы в Польшу, где они использовались для выпуска револьвера «Наган модель 30», являвшегося копией револьвера образца 1895 года.



Nagant M 1910

Отсюда:
http://weaponland.ru/load/revolver_nagant_m_1910/117-1-0-649



Братья Наган вообще имели широкие интересы. Они отметились в производстве не только револьверов собственной конструкции, но также интересных моделей других конструкторов.
Например, такой:

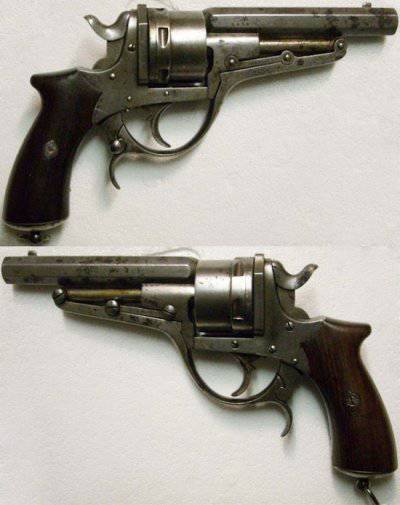

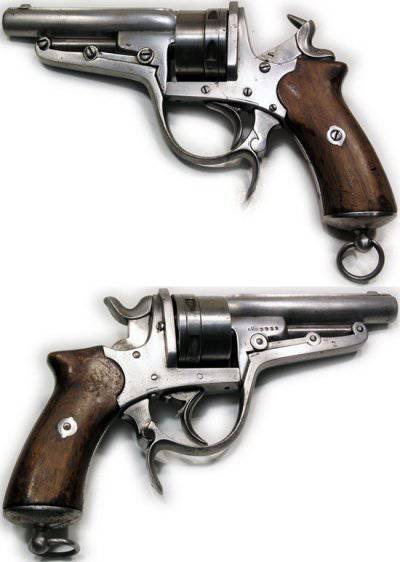

Револьвер Галана 1868 года

Несмотря на то, что револьверы были вытеснены в начале двадцатого века пистолетами, этот класс оружие не исчез и не устарел, а продолжает быть достаточно распространенным и продаваемым, где это разрешено. Отдавая предпочтение самой высокой надежности среди всех образцов короткоствольного оружия, люди продолжают приобретать револьверы, и не останавливает их ни ряд недостатков, присущих этому оружию, ни малое количество патронов в барабане, ни скептические взгляды знакомых. Все-таки, как ни крути, а история у этого оружия очень долгая, револьвер успел постоять на вооружении многих армий, был и остается отличным средством самообороны, ничем не уступает пистолетам в развлекательной стрельбе и даже используется для охоты. В целом, выделить из всего многообразия револьверов те модели, которые отличаются от основной массы достаточно сложно, как ни крути, а конструкция у большинства одинаковая, но если постараться, то можно найти действительно интересные и необычные образцы. С одним из таких образцов оружия я попробую познакомить вас в данной статье. Разговор пойдет о револьвере Galand M 1868.

Казалось бы, такое оружие, как револьвер, известное всем своей высокой надежностью и безотказностью, никогда не имело никаких проблем, но это, естественно, не так. Точно так же, как и другие образцы оружия, револьвер появился не сразу готовым к употреблению в том виде, который знаком нам сейчас, и конструкторам пришлось решить многие проблемы оружия, прежде чем оно получило статус надежного и безотказного. Одной из проблем револьверов после начала распространения патронов с металлической гильзой стало то, что гильза при выстреле могла застрять в каморе барабана. С одной стороны это никак не сказывалось на надежности оружия, так как все последующие выстрелы происходили без задержки, однако время, которое тратил стрелок при перезарядке, выталкивая каждую застрявшую гильзу из каморы барабана, было неприемлемо большим. Чтобы сократить время на перезарядку оружия, было предложено достаточно много вариантов, которые в основном качались одновременного извлечения стреляных гильз из камор барабана при перезарядке. Но многие из предложенных вариантов так и не нашли признания, так как рассчитаны они были на малое сопротивление одной-двух застрявших гильз, в то время как гильзы могли застрять и все сразу, и на их извлечение требовалось достаточно большое усилие. Одним из решений подобной проблемы занялся известный оружейник Шарль Франсуа Галан. В 1868 году он вместе со своим английским коллегой Соммервиллем запатентовал револьвер, с достаточно интересным способом извлечения стреляных гильз из камор барабана. Этот револьвер имел конструкцию, которая выделялась не только способом извлечения стреляных гильз, помимо этого, оружие имело еще и другие уникальные положительные моменты, которые существенно сказались на его распространении. Но обо всем по порядку.

С первого взгляда на это оружие приходит понимание, что трудился над ним не просто талантливый конструктор, а человек, который очень любил огнестрельное оружие и свою работу. Вне зависимости от того, кто и где производил этот револьвер, оружие получалось очень красивым. Так сказать, это тот случай, когда испортить образец чем-либо просто невозможно. Самые первые револьверы этой конструкции появились сначала в Великобритании, где было налажено их производство оружейной компанией «Braendlin, Sommerville & Co», обозначался револьвер как Galand Sommerville. Галан же немного задержал производство этого оружия, но к концу 1986 года уму удалось наладить выпуск этих револьверов в Бельгии под именем Galand M1986. Револьверы в целом были идентичными, отличались только незначительными деталями. Вес револьверов был около 1 килограмма, питались они из барабана вместимостью 6 патронов 11,5х15,5. Длина оружия составляла 254 миллиметра, а длина ствола 127 миллиметров. Начальная скорость пули, выпущенной из ствола этого оружия, равнялась 183 метрам в секунду.

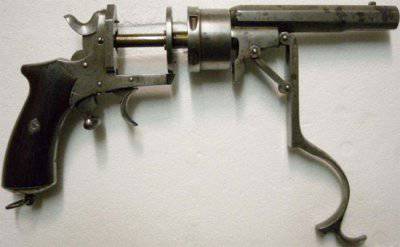

Главной особенностью оружия, как уже было отмечено выше, является оригинальная схема извлечения стреляных гильз из камор барабана револьвера. Сам барабан состоит из двух частей – барабана и экстрактора. Рамка оружия так же разделена на две части на одной из них установлен ствол револьвера, другая часть состоит из пистолетной рукояти и ударно-спускового механизма. Все это соединено между собой на длинной оси барабана и связано между собой при помощи рычага, который в сложенном положении выполняет роль предохранительной скобы. Таким образом, при движении этого рычага вперед, передняя часть рамки со стволом и барабан оружия начинали двигаться от стрелка, достаточно свободно. На последних сантиметрах движения рычага происходило отделение экстрактора от барабана, что приводило к извлечению стреляных гильз. Расстояние между экстрактором и самим барабаном в разложенном положении было чуть больше чем длина гильзы оружия, что позволяло полностью вытащить их из камор барабана, а использование рычажной системы значительно сокращало усилие необходимое для этой процедуры. После того как гильзы извлекались из барабана, их можно было просто вытряхнуть и установить на их место новые патроны, при этом длина патрона с пулей была больше, чем длина стреляной гильзы. Именно потому при обратном движении запирающего рычага, не происходило задержек из-за утыкания патронов, но сами патроны приходилось придерживать рукой со стороны донной части гильзы, чтобы они в процессе заряжания не выскочили из барабана оружия, так что некоторые неудобства все-таки были. В последующем эту проблему удалось устранить, заменив экстрактор с отверстиями под патроны, на знакомую всем «звездочку» которая охватывала патроны только наполовину и пряталась в барабане оружия. Это дополнение также положительно сказалось на скорости перезарядки, так как с ним стреляные гильзы самостоятельно высыпались вниз после извлечения из камор барабана.

Интересной особенностью оружия было то, что зазор между барабаном и стволом оружия при такой подвижной конструкции был минимальным, что показывает не только высокое качество производства револьверов, но и то, что конструктор продумал в своем оружии все до мелочей. Револьвер очень быстро получил распространение по всей Европе, его варианты калибром от 7 до 12 миллиметров успешно продавались на гражданском рынке оружия, становились на вооружение армий многих стран, а так же зарекомендовали себя как достаточно точные образцы в спортивной стрельбе и охоте. Несмотря на то, что конструкция револьвера не позволяла использовать относительно мощные патроны, этот револьвер быстро завладел тогдашним рынком оружия, и многие другие компании также взялись за производство этого образца. Так и компания Nagant не отказалась от того, что бы присоединится и без того большому списку компаний производителей этого револьвера.

Оружие это было точным для образца в котором ствол крепился, по сути, на оси барабана, да еще и был подвижным, достигалась эта точность путем тщательной подгонки деталей каждого отдельно взятого револьвера, также благодаря надежной фиксации рычага для извлечения стреляных гильз за вторую часть рамки, с которой он был не связан. Кроме того, подвижная часть рамки оружия со стволом имела выступы, которые входили во вторую часть рамки оружия дополнительно делая крепление более надежным. Немаловажно было так же и то, что револьвер имел ударно-спусковой механизм двойного действия, что делало его всегда готовым к выстрелу, а именно это качество в то время ценили военный, полностью отказываясь от револьверов с УСМ одинарного действия.

А теперь гвоздь программы. Этот револьвер стоял на вооружении российского Военно-Морского Флота. Принят был этот револьвер на вооружение в 1871 году, причем оружие было чуть модернизировано и имело уже имя Galand M1870. В Российской Империи же этот револьвер прижился под именем «четырех с половиной линейный абордажный револьвер». Поставкой этих револьверов в Россию занимались компании Галана и братьев Наган. Кроме того, в Туле оружейник Гольтяков также наладил производство этих револьверов, но идея производства этого оружия в России прогорела, так как нашему умельцу так и не удалось достичь такого же качества оружия, которое поставлялось из Европы. Впрочем, никто из-за этого не расстроился, так как револьвер продержался на вооружении очень недолго. К сожалению, конструкция оружия не была приспособлена к использованию мощного патрона, а характеристики боеприпаса 11,5х15,5 были явно недостаточными, что бы оружие справлялось с теми задачами, которые перед ним ставились. Так что в скором времени с револьверами Галана пришлось попрощаться, приняв на вооружение более мощные, но менее интересные револьверы Smith&Wesson.

Помимо того, что это оружие стояло на вооружении Военно-Морского Флота Российской Империи, его так же пытались протолкнуть в армии других стран. Так револьвер проходил испытания в армиях Великобритании и Швейцарии, но успеха там оружие не нашло, по причине все того же маломощного боеприпаса. Отдельные конструкторы пытались создавать револьверы конструкции Галана под более мощные патроны, но получалось оружие далеко недолговечное, потому распространения эти образцы не нашли, оставшись уникальными экспериментальными моделями. В общем, век этого револьвера в армии был недолгим. Хотя многие офицеры армий Европы приобретали это оружие в частном порядке, уже как сугубо личное, что говорит о том, что револьвер все же был популярным.

На гражданском же рынке оружия особую популярность получили револьверы калибром 9 миллиметров с укороченным стволом до 94 миллиметров, а также модель Galand Sports, которая отличалась удлиненным стволом и наличием съемного складывающегося плечевого упора, который крепился с тыльной стороны рукояти оружия. Длина револьвера калибром 9 миллиметров составляла 229 миллиметров, «спортивная» модель имела длину 330 миллиметров. В общем, оружие для самообороны это было хоть и эффективное, но очень неудобное в ношении. Именно поэтому данные револьверы получили распространение как оружие для развлекательной стрельбы, а также для охоты, что как сейчас, так и тогда для многих было новинкой.

Англичанам, по непонятной причине, не понравился рычаг, который предназначался для извлечения стреляных гильз, вернее сам идея им понравилась, но длина и то, что рычаг выполнял роль предохранительной скобы, многими было воспринято как минус оружия. Потом английские револьверы можно встретить чаще всего с коротким рычагом, который фиксируется в передней части рамки револьвера. Более короткий рычаг значил большее усилие при извлечении стреляных гильз, но оно требовалось не такое уж и большое при условии, что боеприпас оружия был относительно слабым. Изготавливались английские версии револьвера Галана под патроны калибром .380 и .450. Помимо Англии, производство данного револьвера было налажено так же во Франции, где эти револьверы выпускались сугубо для гражданского рынка в калибрах 7, 9 и 12 миллиметров под именем «Galand Perrin». Отличительных черт французский револьвер не имел, хотя многие отмечают, что французские револьверы имели круглое сечение ствола, в то время как все остальные шестиугольное. Наравне с этим мнение имеется утверждение, что абсолютно все револьверы, предназначенные для гражданского рынка, имели ствол круглого сечения.

Главным недостатком револьвера Галана является его относительно хрупкая конструкция, которая не приспособлена для использования оружия с мощными патронами. Тем не менее то, что до сих пор сохранились вполне работоспособные образцы этих револьверов, свидетельствует, что не такой уж и слабенький был этот револьвер, а был сделан с существенным запасом прочности для своих боеприпасов. Так что, как ни крути, а оружие это было очень хорошим для своего времени, не говоря уже о том, что револьвер имел очень интересную конструкцию. Впрочем, нельзя не отметить того, что Галан решил проблему, которая касалась боеприпасов оружия, а боеприпасы развивались точно так же быстро, как и оружие того времени, потому можно сказать, что решение проблемы было запоздалым, но сама идея и ее реализация лично меня восхищают.

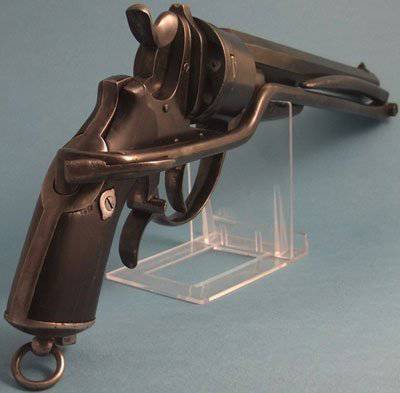

Английский вариант револьвера

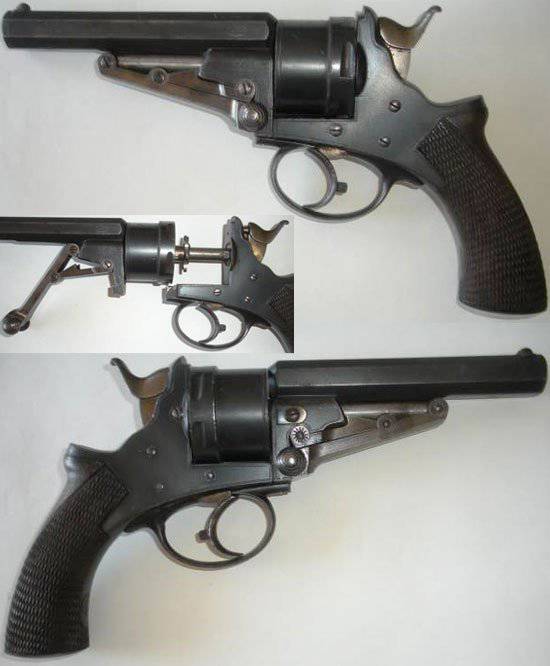

Револьвер в исполнении братьев Наган

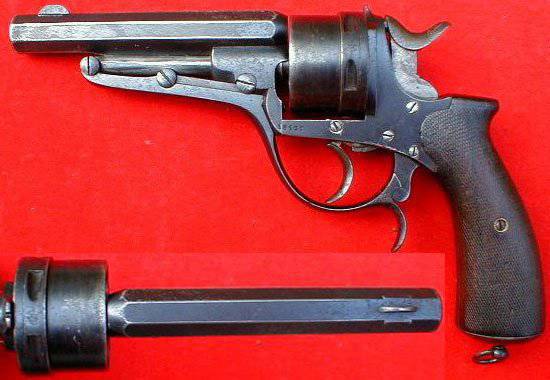

Револьвер в исполнении братьев Наган

Отсюда:
https://topwar.ru/23225-revolver-galana-1868-goda.html



Подборка интересного оружия.
1.Тайский револьверчик

Фото из военного музея Бангкока, револьверная пушка, которая, судя по информации с сайта музея, разработана королем Таиланда Монгкутом Рамой IV, который правил с 1851 по 1868 год.



2. Многоканальный ствол или многоствольный пистолет?

Пистолет конструкции немца Ганса-Людвига Ширникера. Гильза от патрона 9х19 Para, в ней 7 пулек калибра 2,9 мм, 0,7 грамма каждая (6 по окружности и 1 в центре). Выстреливались они, разумеется, одним залпом, с начальной скоростью около 300 м/с, при том, что дульная энергия каждой составляла - около 30 Джоулей.

Пистолет существовал в единственном экземпляре и неофициально испытывался в США в 1965 году.


3. Боевой байк.


Немного безумия в эту ленту: перед вами мотоцикл-миниган. Сделан он из Yamaha R1 Superbike для рекламной компании, но в отличие от большинства подобных поделок полностью функционален. То есть и ездит и прекрасно стреляет.

Электрический привод позволяет перемещать блок стволов вверх и вниз с помощью переключателя, что раньше отвечал за поворотники.

Топливные баки были перемещены назад для улучшения баланса. Все панели кузова изготовлены из авиационного алюминия.Мотоцикл весит порядка 220 килограмм.

В комплекте баллоны с закисью азота и шестиступенчатая коробка передач Yamaha. Электроника мотоцикла питается от 12-вольтовой батареи, а миниган от отдельного 24-вольтового аккумулятора.

4. Огнестрельная ловушка.

22 Taylor “Fur Getter” из США 1920-х годов - однозарядная огнестрельная ловушка. Она вкручивалась в дерево на подобие крепостного ружья. На конец крюка вешалась приманка.

Несчастный скунс или енот, или пьяница, пытаясь схватить приманку, разворачивали оружие с шарниром в основании в свою сторону и спускали курок. Кто этим пользовался? Одним словом - реднеки.

5. Авторевольвер.

Mateba Model 6 Unica - пополнение в коллекцию автоматических револьверов, в которых барабан вращается энергией пороховых газов. Если кто забыл, это - Union Automatic Revolver и Webley-Fosbery.

Конструкция Mateba схожа с ними. Верхняя часть рамы револьвера со стволом и барабаном под действием отдачи сдвигается, подобно затвору пистолета. Двигаясь назад, рама взводит курок и проворачивает барабан.

Основное отличие модели от предшественников заключается в том, что стрельба ведется из нижней каморы, что можно считать претензией на спортивность оружия.

Правда недостатки схемы: чувствительность к загрязнениям, необходимость в мощном патроне и крепком хвате оружия - никуда не делись, потому Mateba - коллекционная редкость.
.



Малоизвестные варианты отделки известных моделей:



Хоч і не рідкісна модель Mauser C96, та я не зміг утриматися. Файне фото!



Dieckmann Модель P 66: необычный пистолет Рольфа Дикманна

•

  Полуавтоматический пистолет Dieckmann P 66 был разработан в конце 1960-х начале 1970-х годов перспективным немецким инженером Рольфом Дикманном (Rolf Dieckmann), эмигрировавшим в конце 1950-х годов из Западной Германии в Канаду, где он быстро завоевал репутацию талантливого оружейника. Свой Р 66 Рольф разработал на основе своих ранее разработанных конструкций пистолетов под патрон 22 LR. Свои разработки Дикманн патентовал в США (3 патента).

  В пистолете реализовано несколько оригинальных идей. Например магазин, который имеет сильно изогнутую форму и в отличии от традиционной схемы, вставляется в переднюю часть рукояти. Это позволяло уменьшить толщину самой рукоятки, уменьшить массу пистолета и обеспечить вполне комфортный угол наклона рукоятки для удобного хвата оружия.




  Ещё одно интереснейшее решение -«неразъемный» совмещенный узел «ударник и экстрактор». Эта штампованная деталь со смещенным вправо на 1 час ударником , а экстрактор чуть более смещен в положении около 2 часов. Такая компоновка позволяла ударнику наносить удар по ободу ранта патрона, одновременно позволяя экстрактору захватить неповрежденный соседний край ранта для извлечения гильзы.

  УСМ пистолета тоже по своему интересен, он описывается как «моноблочный» и быстро извлекаемый , который включает в себя ударник, шептало, экстрактор, пружины и штифты. УСМ имеет очень плавное действие и позволяет производить легкое четкое нажатие на спусковой крючок.

  Пистолет Dieckmannа представляет собой очень аккуратно и качественно изготовленное оружие. На левой стороне рамки стоит штамп «P66», за которой следуют маркировка из трех строк: «BRIDGEPORT FIREARMS CO./BRIDGEPORT CONN. USA / PATENTED IN USA», за которой следует логотип «BFC» в кружке. Правая сторона маркирована: «MADE IN USA / CAL. 22 LR» с серийным номером «X3». штамповка по нижнему переднему краю.




  Пистолет имеет гладкую цельную рукоятку из орехового дерева, которая удерживается одним винтом в нижней части, на рукояти расположена кнопка фиксатора магазина, предохранитель находится на рамке над рукояткой. Р 66 имеет фиксированную мушку с регулируемым целиком.




  Сколько всего образцов этого пистолета было создано -неизвестно, но на сегодняшний день сохранилось полтора пистолетах Модель P 66.

  Вот только не смейтесь, про «полтора пистолета» — я не ошибся. Пистолет с серийным номером X3 мы уже обсудили, но в дополнении к нему на аукционе выставлен пистолет за номером X4, который представляет из себя разрезной, полностью функционирующий макет пистолета.




  Подобные макеты обычно использовались для обучения сборщиков на конвейере , либо начинающих стрелков, возможно это была демонстрационная модель, что бы показать всю внутреннюю работу пистолета, включая три области, на которые Дикманн получил патент США.




  Вполне отчётливо можно увидеть УСМ и экстрактор, а также изогнутый 9-зарядный магазин с фронтальной загрузкой. Этот макет так же включает в себя 9 холостых/учебных патронов калибра 22LR, что бы наглядно показать процесс заряжания магазина в пистолет, его боепитания и действия механизмов. Левая сторона пистолета имеет полную заводскую маркировку, такую же, как образец Х3, ну а правой стороны у него просто нет.




  Цена пистолета на аукционе стартовала с $ 5500 Если честно, меня мучает один вопрос: откуда известно, что эта модель была за № Х 4, если правая сторона, где должна была находиться маркировка отсутствует? Скорее всего история об этом умалчивает, но в описании аукциона говорилось про какие -то документы, может быть там было что -то поясняющее. Почему пистолет не вышел из стадии проекта — так же остаётся загадкой.

  Источник:https://vk.com/@ognestrelny_mir



Можно ещё по однозарядным пройтись , там их есть много интересных ) с УВ
FP-45 Liberator — однозарядный гладкоствольный пистолет времён Второй мировой войны, выпускавшийся в США в 1942 году для партизанских войск и войск сопротивления.

FP-45 Liberator
The FP-45/M1942
The FP-45/M1942
